MODE D'EMPLOI HALLEY 125 SM GAS GAS

également de nombreuses options grâce à votre maîtrise de la conduite tout en assurant une sécurité maximale. Le présent manuel vous fournira une bonne connaissance de base sur les caractéristiques et sur la conduite de la machine. Cette notice contient également des informations très importantes relatives à la sécurité ainsi que sur les procédés basiques d’entretien et d’inspection. Merci de votre confiance et soyez le bienvenu chez GAS GAS Motos.

GAS GAS que vous venez d’acheter.

LE FAIT DE PROTÉGER L’AVENIR DE VOTRE SPORT PRÉFÉRÉ

VOUS PERMETTRA D’UTILISER VOTRE MOTOCYCLETTE LÉGALEMENT, EN RESPECTANT L’ENVIRONNEMENT AINSI QUE LES DROITS DES AUTRES.

LIRE CE MANUEL COMPLÈTEMENT AVANT D’UTILISER LA MACHINE.

Ce manuel a été rédigé selon les données et les spécifications disponibles au moment de sa rédaction. Toute différence que vous pourriez constater par rapport à votre véhicule répond à des améliorations apportées dans la fabrication et dans la qualité du produit. GAS GAS S.A. améliore constamment ses véhicules pour offrir de meilleures prestations.

Information importante à propos de ce manuel

L’information particulièrement importante contenue dans ce manuel est indiquée par les mots suivants :

AVERTISSEMENT CONSIGNES D'UTILISATION Tout manquement aux consignes d’AVERTISSEMENT peut donner lieu à des situations qui risquent de provoquer des blessures graves voire même la mort du pilote de la machine, de personnes placées près de lui ou des techniciens chargés d’effectuer les inspections ou les réparations.

Il est très important de connaître son véhicule à fond ainsi que son fonctionnement.

- N’oubliez surtout pas que vous ne devez en aucun cas laisser le moteur en marche à l’intérieur d’un local fermé, les gaz toxiques de l’échappement peuvent entraîner la mort. - La pression des pneus joue un rôle essentiel dans la stabilité du véhicule. - Un freinage brusque risque de provoquer des dérapages.

ATTENTION Ce mot identifie les instructions ou procédés qui, s’ils ne sont pas strictement respectés risquent d’endommager ou de détruire la machine.

Le rendement du moteur, ses prestations et sa durée dépendant, en grande mesure, de la façon dont il sera utilisé dans les premiers kilomètres. Nous vous conseillons vivement de suivre les conseils donnés au-moins sur les 500 premiers km de parcours.

REMARQUE Ce mot signale les points particulièrement importants pour obtenir une efficacité plus poussée et pour faire l’opération qui convient le mieux.

- Ne pas maintenir le moteur à un nombre élevé de révolutions.

- Ne pas passer la vitesse inférieure tout de suite l’effort du moteur. - Ne pas maintenir trop longtemps la vitesse maximale. -4-

TABLEAU DES MATIÈRES Arrêter la motocyclette17

Filtre à air20 Révision de la bougie20 Radiateur21 Boîte à lamelles21 Réglage de l'embrayage22 Graissage chaîne22 Tension de la chaîne22 Suspension avant23 Suspension arriére23 Câbles24 Frein avant24 À confier à un garage specialisé26 Entreposage27

- Tableau des matières5

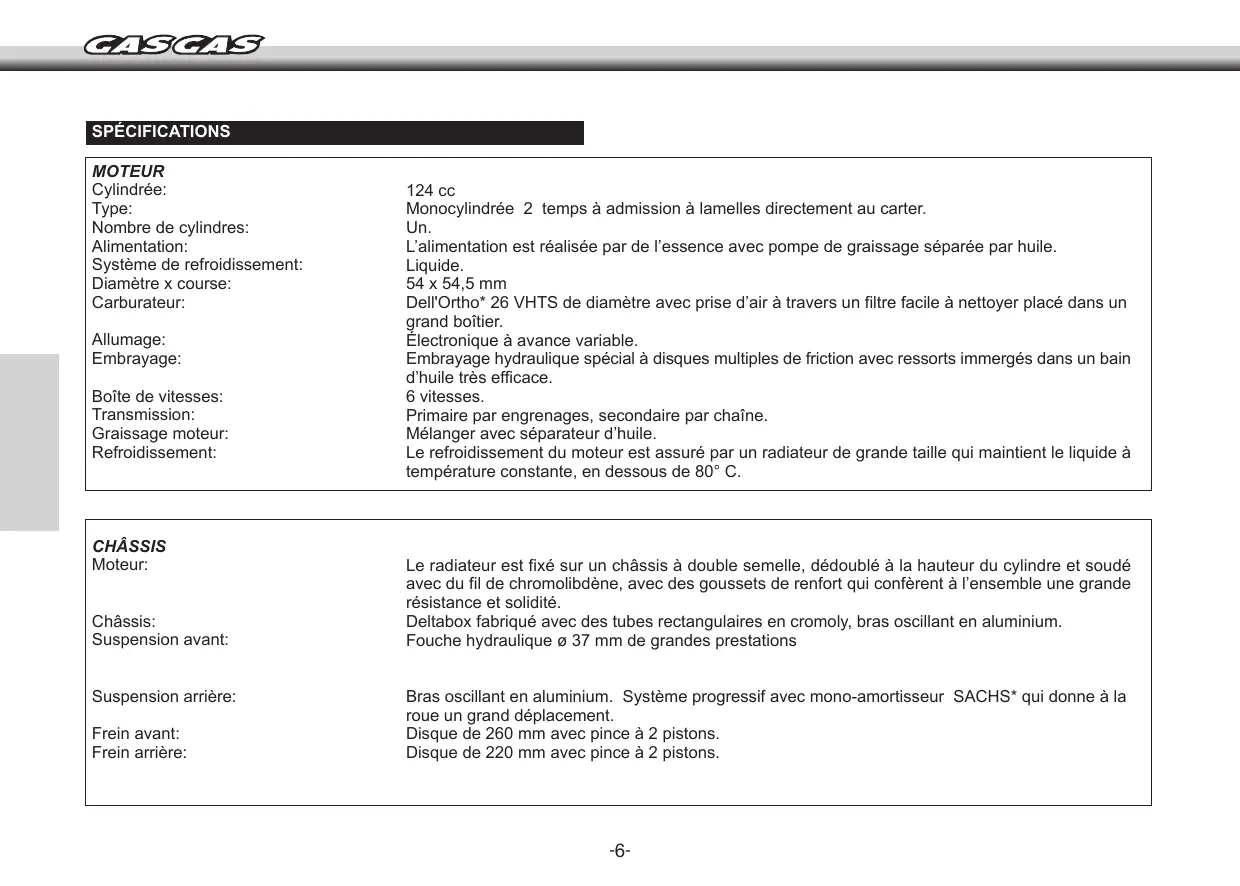

- Spécifications6 Indicateur de la réserve d'huile12 Indicateur feux de position12 Embrayage12 Feux12 Bouton de démarrage13 Frein avant13 Poignée du gaz13 Réservoir d'essence13 Huile14 Réservoir à huile14 Robinet d'essence14 Changement de vitesse17

- Diagnostiquer les dèfectuosités29-34

- Multifonctions35-42 - Conditions de garantie43-45 -5-

Électronique à avance variable.

Embrayage hydraulique spécial à disques multiples de friction avec ressorts immergés dans un bain d’huile très efficace. 6 vitesses. Primaire par engrenages, secondaire par chaîne. Mélanger avec séparateur d’huile. Le refroidissement du moteur est assuré par un radiateur de grande taille qui maintient le liquide à température constante, en dessous de 80° C.

Le radiateur est fixé sur un châssis à double semelle, dédoublé à la hauteur du cylindre et soudé avec du fil de chromolibdène, avec des goussets de renfort qui confèrent à l’ensemble une grande résistance et solidité.

Deltabox fabriqué avec des tubes rectangulaires en cromoly, bras oscillant en aluminium. Fouche hydraulique ø 37 mm de grandes prestations Bras oscillant en aluminium. Système progressif avec mono-amortisseur SACHS* qui donne à la roue un grand déplacement. Disque de 260 mm avec pince à 2 pistons. Disque de 220 mm avec pince à 2 pistons.

Ce numéro est indiqué sur la pipe de direction. Il s’agit du numéro de châssis sous lequel la motocyclette est enregistrée.

(B) Poignée du gaz Manette frein avant -10-

AVERTISSEMENT Si l’accélérateur ne fonctionne pas correctement, il peut s’avérer difficile d’augmenter ou de réduire la vitesse du véhicule au moment voulu, ce qui risque de provoquer des accidents. Vérifiez donc le bon fonctionnement de l’accélérateur avant de mettre en marche le moteur. Si l’accélérateur ne fonctionne pas en douceur, cherchezen la cause. Vous devez résoudre le problème avant d’utiliser la machine ou à défaut, adressez-vous à un garage spécialisé.

RÉSERVOIR D’ESSENCE Contenance du réservoir : 9 litres. Pour faire le plein, dévissez le bouchon, remplir d’essence et fermer à nouveau correctement en faisant tourner le bouchon dans le sens contraire à celui des aiguilles d’une montre.

L’essence est un liquide extrêmement inflammable et peut même exploser sous certaines conditions. Arrêtez toujours le moteur et ne fumez surtout pas. Assurez-vous que la zone est bien ventilée et qu’il n’y ait pas d’étincelles ni de flammes à proximité (la lumière

ON: (ouvert) Avec le levier sur cette position, le carburant circule vers le carburateur. La conduite normale s’effectue avec le levier sur cette position.

Ne pas mélanger de l’huile végétale et de l’huile minérale. Trop d’huile peut provoquer un excès de fumée et encrasser les bougies et pas assez d’huile risque d’endommager le moteur et de donner lieu à une usure prématurée.

La pédale de frein se trouve sur le côté droit de la partie inférieure du châssis. Actionnez-la pour faire freiner les roues arrière.

La pédale du changement de vitesse se trouve sur le côté gauche du moteur et pour les changements de vitesse, elle s'utilise conjointement avec l'embrayage.

SELLE La selle est unie au châssis par l’intermédiaire d’une vis fixée au réservoir et à son logement correspondant sur la languette de la selle. En outre, il faudra la fixer par la partie arrière à l’aide de vis qu’il faudra fixer par la partie supérieure des plaques porte-numéros.

PÉDALE DE DÉMARRAGE (E) La pédale se trouve en partie droite de la motocyclette, vous la trouverez sur la position repos, tirez de la pédale jusqu’à ce qu’elle soit en position d’exécution.

(F). Pédale de changement de vitesse.

DÉMARRAGE DU MOTEUR

- Vérifiez si le réservoir conti ent bien du carburant. - Tournez le robinet d’essence vers la position "ON". - Faire tourner la clé de contact dans le sens des aiguilles d’une montre (position sur "ON"), ce qui ouvrira les circuits électriques et fera démarrer le moteur. - Si le moteur est froid, mettre le starter en levant le levier qui se trouve sur la droite du carburateur (voir les images figurant sur cette page), ce qui permettra d’obtenir un mélange de carburant plus riche. - Appuyez sur le bouton de démarrage électrique sans toucher la poignée du gaz. - Si le moteur présente des problèmes de démarrage, vous pourrez alors aussi vous servir du levier de démarrage.

STARTER Le starter est un mécanisme qui ouvre une mesure concrète l’ouverture du gaz sans avoir à actionner la poignée du gaz pour aider le moteur quand il est froid. Le moteur atteindra la température optimale de fonctionnement très rapidement et sans avoir été poussé.

- Il sera possible d’enlever la clé du contact. - Faites tourner également la clé du robinet d’essence vers la position "OFF". Pour utiliser le starter, levez le levier placé à gauche du carburateur (A), vous constaterez alors que le moteur démarre à un certain nombre de révolutions.

Dans les quelques secondes qui suivront, le moteur aura déjà atteint une bonne température d’utilisation et vous pourrez fermer le starter

(B). Pour fermer starter, il suffira de tourner la poignée du gaz jusqu’à la butée.

Réduire les vitesses progressivement à mesure de la décélération pour assurer une bonne réponse du moteur quand vous voudrez accélérer.

RODAGE REMARQUE Si le moteur est noyé, démarrez avec le gaz complètement ouvert. Possibilité également de démarrer la motocyclette avec une vitesse introduite si vous appuyez sur l’embrayage.

Pour obtenir un bon fonctionnement du moteur et de la transmission, il faut éviter de pousser le moteur et il faudra assurer un rodage préalable. Pendant les 100 premiers kilomètres, rodez le moteur à une vitesse et révolutions/minute basses et modérées.

CHANGEMENT DE VITESSE REMARQUE La vitesse réduite appliquée au cours du rodage risque d’encrasser la bougie auquel cas il faudra remplacer la bougie standard par une bougie d’un degré thermique supérieur.

La transmission de cette motocyclette est à 6 vitesses et le changement de vitesse est de type à retour ce qui veut dire que pour passer de la première à la troisième, il faudra d’abord passer la seconde, c’est-à-dire qu’il faut passer les vitesses une à une.

Pendant les 500 premiers kilomètres, il est recommandé de ne pas rouler à plus de la moitié du gaz et d’éviter toute situation qui pourrait provoquer un réchauffement excessif du moteur. D’autre part, l’accélération momentanée (3 ou 4 secondes) ne représente aucun problème et plutôt un avantage pour le moteur. Chaque séquence d’accélération doit être suivie d’une pause pour que le moteur puisse

évacuer toute la chaleur accumulée. Pendant les 500 premiers kilomètres essayez de ne pas rouler toujours à la même vitesse, changez de vitesse de temps en temps. Au cours de la prochaine 1000 premiers kilomètres , il est recommandé de ne pas rouler trop longtemps à plus des 1/2 du gaz

Pour mettre la première depuis le point mort il faut appuyer sur l’embrayage, appuyez sur la pédale du changement de vitesse et lâcher lentement l’embrayage.

ATTENTION En passant les vitesses, appuyez fermement sur la pédale de changement de vitesse pour assurer un changement positif car un changement incomplet risque de faire passer la transmission à une autre vitesse et endommager le moteur. ARRÊTER LA MOTOCYCLETTE Pour obtenir une décélération maximale, lâchez l’accélérateur et actionnez le frein avant et le frein arrière. Débrayez et la moto commencera à s’arrêter. L’utilisation du frein avant ou du frein arrière indépendamment, peut s’avérer utile sous certaines conditions.

ATTENTION Quoi qu’il en soit, même une accélération imprudente risque d’endommager le moteur, soyez donc vigilant et suivez les conseils et les techniques requises pour la conduite de la motocyclette.

- Révision du circuit de refroidissement. - Vérification du niveau du circuit des freins. - Contrôle écart des électrodes et nettoyage de la bougie. - Régler, tendre et lubrifier la chaîne. - Vérification du niveau du circuit des freins. - Vérification du niveau dans le circuit de refroidissement. - Nettoyage du filtre à air. - Remplacement de la bougie. - Contrôle de l’usure des plaquettes de freins. - Vidange de l’huile du moteur.

- Détartrer le piston, la culasse et les lumières d’échappement.

- Vérifiez si le pot et le silencieux d’échappement sont bouchés. - Vérifiez l’avance de l’allumage.

Entretien après avoir roulé sur terrain poussiéreux :

Si des salissures ou de la poussière entrent dans le moteur, cela risque d’user le piston et les segments. Après avoir roulé, il faut le vérifier et si la limite d’usure est dépassée, remplacez-le.

Entretien après avoir roulé dans la boue ou sous la pluie :

1. Graissez le bras du culbuteur et le système de suspension.

2. Inspectez la chaîne et l’usure du pignon et de la couronne. 3. Nettoyer le pignon et la couronne et les graisser conjointement avec la chaîne. 4. Vérifiez le piston cylindre et les paliers du vilebrequin. 5. Graissez la poignée du gaz et le câble. 6. Nettoyer la mousse filtrante et l’intérieur de la boîte du filtre.

- Vérifiez l’état de la bougie en démontant le capuchon et en dévissant la bougie.

La vidange peut être effectuée soit en retirant le couvercle de l’embrayage soit par l’intermédiaire de la vis de vidange de l’huile.

- La vidange par l’intermédiaire de la vis n’est pas aussi compliquée que cela. Il est conseillé de faire cette opération quand le moteur est encore chaud car le carter sera encore plus propre et l’huile pourra sortir plus facilement puisqu’elle sera moins épaisse. Après avoir enlevé la vis, attendre que l’huile soit totalement vidangée. Après quoi, il faudra remettre en place la vis dans son logement et remplir jusqu’à ce que le niveau soit correct à travers la jauge. Il est conseillé de vidanger l’huile aux 500 premiers km de route puis faire un contrôle du niveau tous les 2 500 km environ et de la renouveler tous les 5 000 km.

Conditions de la bougie

Isolant sec et à la couleur

Remplacez la carburation à un

échelon inférieur.

- Si le témoin n’est pas allumé intermittence avec le moteur en marche, arrêter le moteur et aller directement au service officiel GAS GAS.

CARBURATEUR Il s’agit de l’un des éléments qui répercutent le plus dans le bon fonctionnement du moteur car c’est dans ce composant que s’effectue le mélange essence-air : une mauvaise carburation est égale à un mauvais rendement. De plus, cette mauvaise carburation risque d’endommager la partie thermique du moteur. Par conséquent, il est indispensable de contrôler le réglage du carburateur et dans la mesure du possible cette opération doit être confiée à un Agent

Distributeur GAS GAS. Les différents éléments internes qui composent le carburateur doivent être propres et en bon état. Pour ce faire, il faut nettoyer régulièrement le carburateur et plus particulièrement le gicleur qui peut être nettoyé au jet d’air ou en le soufflant. Ne jamais le nettoyer avec des fils de fer qui risqueraient de modifier la dimension du trou et répercuter négativement sur le moteur.

- Vérifiez le niveau du liquide de freins avant et arrière ainsi que celui de l’embrayage.

LUBRIFICATION La lubrification du moteur s’effectue par l’intermédiaire du carburant, l’huile est fournie à travers une pompe commandée par le CDO, avec un réservoir indépendant. Vérifier flashes de CDO.

Si le filtre d’arrivée du carburant au carburateur est bouché cela risque également de provoquer un fonctionnement défectueux.

Enlevez alors la vis de fixation au raccord d’arrivée et vérifiez s’il est encrassé, nettoyez-le et remettez-le à nouveau à sa place en veillant à ne pas endommager le tissu filtrant.

Pour accéder au filtre, retirez la vis de la selle.

FILTRE À AIR Le bon fonctionnement et la durabilité des organes du moteur, bielle, piston, segments, paliers du vilebrequin et même du cylindre, dépend en bonne partie du bon état de propreté et du graissage du filtre à air.

Une fois enlevé la selle, vérifiez l’état du boîtier du filtre, s’il est encrassé lavez-le puis graissez-le en versant quelques gouttes d’huile qui mouilleront la mousse puis appuyez avec la main sans le tordre et remettez-le à sa place en veillant à ce qu’il soit correctement placé dans son logement faute de quoi, l’air risquerait d’entrer sans avoir été filtré d’où de graves répercussions pour le véhicule.

RÉVISION DE LA BOUGIE Denso W27 ESR-U

Démontez et contrôler régulièrement la bougie. Par exemple si l’isolant en porcelaine de l’électrode centrale est très blanc, cela pourrait indiquer une fuite dans le tuyau d’arrivée de l’air au carburateur, une panne ou un fonctionnement défectueux du carburateur. Les températures très élevées et les dépôts de calamine usent l’électrode jusqu’à l’inutilisation complète de la bougie auquel cas, il faudra remplacer la bougie par une autre de même type et du degré thermique recommandé -Denso W27 ESR-U ou autre marque d’un degré thermique similaire.

La seule précaution à prendre est de vérifier s’il est complètement afin d’être sûr que l’eau passera à travers l’ensemble du circuit. Il est vivement conseillé d’utiliser un liquide antigel pour circuit fermé afin d’éviter que l’eau gèle et provoque par conséquent des grippages et des cassures des ailettes de la pompe.

Retirez la crasse de la vis et nettoyez le siège du joint pour empêcher les restes d’entrer dans la chambre à combustion.

ATTENTION Ne pas toucher la vis de mélange du carburateur (A).

0,6 _ L’embrayage étant à action hydraulique, aucun réglage du jeu n’est requis dans la poignée. Graissage chaîne. TENSION DE LA CHAÎNE La tension et l’alignement de la chaîne ne demandent qu’un desserrage préalable des écrous de l’axe de roue (A) et de visser ce qu’il faut les écrous des tendeurs de la chaîne (B) jusqu’à obtenir la tension ou voir la flèche de la chaîne requise tout en assurant un centrage et un alignement parfaits de la roue.

Nettoyez la chaîne à fond à l’aide d’une brosse métallique et la faire tremper dans un bain de pétrole en la remuant jusqu’à ce que les articulations soient bien propres et libres. Introduire à nouveau la chaîne dans du gasoil ou du pétrole propre, rincez et laissez sécher quelques minutes. Graissez et remontez la chaîne, le crochet doit se trouver dans le sens opposé à celui de la marche de la chaîne. Il est vivement conseillé de graisser la chaîne tous les 100 ou 200 km avec de l’huile spéciale de graisse pour chaînes.

(A) SUSPENSION ARRIÈRE SUSPENSION AVANT La suspension avant est dotée des moyens les plus avancés en matière de technologie et de design, elle est assurée par une fourche hydraulique inversée avec tubes de 37 mm de diamètre. Chaque tube a une mission et un effet différents, en effet, tandis qu’un tube agit mécaniquement par l’intermédiaire de ressorts à compression, l’autre tube agit seulement hydrauliquement.

La suspension arrière est un bras oscillant avec amortisseur hydraulique.

Il suffit de contrôler l’usure et le jeu du bras oscillant. Si pour une raison quelconque les silentblocs d’ancrage de l’amortisseur se déforment, il faudra alors le remplacer faute de quoi la géométrie du châssis risque de se voir endommagée.

Quantité d’huile : 330ml +- 5

Camara air ou niveau d’huile sans pile. -110ml DIRECTION Pour une mise au point parfaite de votre machine, la direction doit tourner très facilement par conséquent si vous trouvez qu’elle est dure ou qu’elle tire, cela peut être dû à un serrage excessif ou au contraire au mauvais état de billes et des pistes de roulement auquel cas il faudra démonter et remplacer les pistes de roulement ainsi que les billes d’acier. N’oubliez surtout pas que la direction doit toujours tourner en douceur et sans jeu.

Épaisseur minimal du plaquettes de frein : 2 mm

Sous ces normes, les freins fonctionnent parfaitement. Cependant si ces normes ne sont pas respectées, outre le risque d’effectuer un freinage défectueux, la surface de freinage du disque risque également d’être sérieusement endommagé. N’oubliez pas non plus que toutes ces opérations doivent être confiées à un garage spécialisé.

Avec un passager: 1,2 Bar Avec 2 passagers: 1,7 Bar -25-

Vérifier la tension et l’usure de la chaîne Vérifier les suspensions Vérifier, régler et graisser les commandes et les câbles Tendre les rayons Contrôler le filtre et le carburateur (nettoyer) Vérifier et régler l’électrode de la bougie. Contrôler la visserie et les écrous du châssis-plastiques Vérifier les niveaux du liquide des freins et de l’embrayage Vérifier l’usure des plaquettes de freins Vérifier le système électrique Contrôler l’usure des segments Contrôler les niveaux d’eau du radiateur

- Vider le réservoir d’essence (l’essence qui reste trop longtemps dans le réservoir s’abîme).

- Déconnecter la batterie. - Graisser la chaîne et tous les câbles. - Passez de l’huile sur toutes les surfaces métalliques non peintes pour les empêcher de rouiller, ne pas passer d’huile sur les feins ni sur les parties en caoutchouc. - Envelopper avec un sac en plastique la partie externe du pot d’échappement pour l’empêcher de rouiller. - Placer la moto de façon à ce que les deux roues ne touchent pas le sol (en cas d’impossibilité, placez un carton sous les roues). - Couvrir la moto pour la protéger de la poussière et de la salissure.

Soins périodiques et vérification de toutes les fonctions avant d’entreprendre la marche. Les révisions périodiques doivent être effectuées par des mécaniciens du service après-vente GAS GAS.

CONDUITE EN TOUTE SÉCURITÉ DE VOTRE MOTOCYCLETTE La conduite en toute sécurité d’une moto ne dépend pas seulement de la machine car l’attitude, le bon sens et l’intelligence du conducteur interviennent également. Par conséquent, nous vous recommandons vivement de porter l’équipement requis (casque, bottes, etc) pour pratiquer votre sport préféré. Dans l’intérêt du développement technique de nos produits, nous nous réservons le droit de modifier la construction, la dotation et les accessoires de deux-ci. Les données des mesures, poids, puissances s’entendent avec les tolérances respectives.

Pour la mettre en marche après une longue période d’entreposage.

Selon le volume de l’équipement et des accessoires de votre motocyclette ainsi que suivant les versions d’exportation, il est possible qu’il y ait des différences par rapport aux descriptions et aux illustrations figurant dans ce document et de ce fait, aucune réclamation ne pourra être présentée si ce n’est pour des cas d’erreur ou d’omission.

- Enlevez le sac en plastique du pot d’échappement.

- Serrez la bougie. - Remplir le réservoir d’essence. - Vérifiez les points de la section «Inspection avant la conduite». - Graissage général. - Connectez la batterie. - Vérifier la pression des pneus.

GAS GAS MOTOS, S.A. se réserve le droit d’apporter des changements et/ou des modifications sans préavis.

- Le moteur est froid. - Le réservoir ne contient pas d’essence. - Le réservoir d’essence est fermé. - Le trou du bouchon d’essence (reniflard) est bouché. - Vérifiez le tuyau d’essence robinet-carburateur et éliminer l’éventuel bouchon. - Cassure partielle de l’un des pétales de la boîte à lamelles ou ouverture de celles-ci.

UTILISATION TYPE Huile du émission

à la pipe aux ailettes ou à la partie externe du cylindre en donnant un coup de pédale au démarreur. - Vérifiez si la pipe de la bougie est mal connectée. - Si l’étincelle ne se fait pas dans bougie, remplacez-la par une bougie neuve et faire à nouveau les vérifications. Si pour un motif quelconque, malgré toutes ces vérifications, votre motocyclette ne démarre pas il peut y avoir un problème mécanique. Confiez les révisions de la machines à un garage distributeur GAS GAS. -28-

La température ambiante est affichée dans le coin supérieur gauche de l’écran. Grâce à un capteur de température en option, l’écran fournit des informations sur la température du moteur. Le voyant DEL d’avertissement de couleur jaune s’allume au cas où la température serait excessive. Un deuxième voyant DEL de couleur rouge s'allume au cas où le régime de rotation du moteur serait excessif.

2. Température de fonctionnement / stockage : de 0º C à 60º C (de 32º F à 140º F) / de –20º C à 80º C (de –4º F à 176º F). Batterie / durée : 3V CR2032 / 1 an environ

Tachymètre avec graphique de barres. Le graphique de barres du tachymètre peut indiquer jusqu’à 12Ê000Êtr/min.

ART : Contrôleur de temps de fonctionnement

Calcule le temps de fonctionnement total. Il commence à compter au moment où le moteur est mis en marche.

TR / MIN: Tachymètre numérique

Les tr/min apparaissent sur le côté droit, dans la deuxième rangée. Le tachymètre numérique peut indiquer jusqu’à 12Ê000Êtr/min. Le signal du tachymètre peut être capté depuis le câble de la bougie.

RT: Contrôleur de temps total de fonctionnement

Il calcule le temps de fonctionnement du véhicule depuis la dernière opération de RESET. Il commence à compter au moment où le véhicule se met en mouvement. Les données sont stockées dans la mémoire, même si le dispositif est éteint.

Avis de changement de vitesse en fonction des tr/min

Cette fonction permet d’établir un avis de changement de vitesses lorsqu'un nombre de tr/min déterminé est atteint. La DEL du voyant d’avertissement rouge clignote lorsque les tr/min atteignent la valeur établie et s’arrête une fois la vitesse changée.

Horloge 12/24 heures

Elle affiche l’heure en cours au format 12 ou 24 heures. Indicateur de température ambiante / température du moteur La température ambiante est affichée dans le coin supérieur gauche de l’écran. Grâce à un capteur de température en option, l’écran fournit des informations sur la température du moteur. Le voyant DEL d’avertissement de couleur jaune s’allume au cas où la température serait excessive.

SPD: Compteur de vitesse

Les informations du compteur de vitesse apparaissent au centre de l’écran. Il affiche jusqu’à 399,9Êkm/h ou milles/h. MS: Compteur de vitesse maximale Elle montre la valeur maximale atteinte après la dernière opération de mise à zéro des données.

Indicateur de régime de rotation du moteur excessif / Avis de changement de vitesse en fonction des tr/min

Un deuxième voyant DEL de couleur rouge s'allume au cas où le régime de rotation du moteur serait excessif. Cette fonction permet d’établir un avis de changement de vitesses lorsqu'un nombre de tr/min déterminé est atteint. La DEL du voyant d’avertissement rouge clignote lorsque les tr/min atteignent la valeur établie et s’arrête une fois la vitesse changée.

DST: Distance parcourue

Elle apparaît sur le côté droit, dans la deuxième rangée de l’écran. La fonction TRIP indique le kilométrage accumulé par le véhicule depuis la dernière opération de RESET.

Réglages des paramètres de l’indicateur multifonction

Après avoir confirmé chaque valeur, l’indicateur passera à l’écran de réglage suivant, jusqu'à la fin du processus. Si aucun bouton n'est touché pendant 15 secondes, l'indicateur retournera à la fenêtre initiale. Activer le menu de réglage Pour activer le menu de réglage des paramètres de l'indicateur multifonction, appuyez simultanément sur les boutons 1, 2, et 3 pendant 3 secondes et relâchez-les.

Sélectionner l’unité de vitesse

Pour sélectionner l’unité de vitesse, km/h ou m/h, appuyez sur le bouton 1. Confirmez la sélection en appuyant sur le bouton 2.

Sélectionner la valeur de la circonférence de la roue

Introduire la valeur de la circonférence de la roue en appuyant plusieurs fois sur le bouton 1. Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2. RemarqueÊ: Si vous ne connaissez pas la valeur de la circonférence de la roue consultez le chapitre «Mesure de la circonférence de la roue»

Sélectionner le format horaire

Pour sélectionner 12 h ou 24 h, appuyez sur le bouton 1. Confirmez la sélection en appuyant sur le bouton 2.

Régler la pulsation par tour de moteur (PPR)

L’indicateur reçoit une pulsation électrique à chaque tour du moteur (PPR) Valeur par défaut pour les moteurs de 2 et 4 temps : 1 PPR. Introduire la valeur en appuyant plusieurs fois sur le bouton 1. Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2.

Régler la pulsation par tour de moteur (PPR)

Remarque: Cette étape ne doit être réalisée que sur les véhicules qui changent de type de pulsation PPR à partir d’un certain régime. Si vous ne connaissez pas cette valeur, appuyez sur le bouton 2 pour passer à l'écran suivant.

Régler la pulsation par tour de moteur (PPR)

Remarque: Cette étape ne doit être réalisée que si, à l’étape précédente, vous avez introduit 0 comme valeur. Valeur par défaut : 1.0 Si vous ne connaissez pas cette valeur, appuyez sur le bouton 2 pour passer à l'écran suivant.

Introduire la valeur en appuyant plusieurs fois sur le bouton 1.

Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2.

Introduire la valeur en appuyant plusieurs fois sur le bouton 1.

Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2.

Sélectionner la température de risque

Quand la température du moteur dépasse la valeur établie, la DEL du voyant d’avertissement droit s’allume. Valeur par défaut : 110° C (230° F) Introduire la valeur en appuyant plusieurs fois sur le bouton 1. Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2.

Sélectionner l’unité de température

Pour sélectionner l’unité de température, ºC ou ºF, appuyez sur le bouton 1. Confirmez la sélection en appuyant sur le bouton 2.

Sélectionner la température d’avertissement

Remarque: Cette étape n’est à réaliser que sur les véhicules disposant d’un capteur de température en option. Quand la température du moteur dépasse la valeur établie, la DEL du voyant d’avertissement gauche s’allume. Valeur par défaut : 90° C (190° C) Introduire la valeur en appuyant plusieurs fois sur le bouton 1. Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2.

Sélectionner le régime de rotation de changement de vitesse

Quand le régime prévu est atteint, la DEL du voyant d’avertissement gauche clignotera pour indiquer qu’il faut changer de vitesse. Valeur par défaut : 6000 tr/min Introduire la valeur en appuyant plusieurs fois sur le bouton 1. Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2.

Sélectionner le régime de rotation à risque

Quand le régime prévu est atteint, la DEL du voyant d’avertissement droit clignotera pour indiquer que le moteur tourne trop vite. Valeur par défaut : 10000 tr/min Introduire la valeur en appuyant plusieurs fois sur le bouton 1. Pour passer au chiffre suivant, appuyez sur le bouton 3. Confirmez la sélection en appuyant sur le bouton 2.

Mise à zéro totale de l’indicateur

Appuyez sur le bouton RESET avec un objet adéquat. L’indicateur sera totalement réinitialisé, à l’exception des données de la distance et du temps total accumulé.

Mise à zéro des fonctions de l’indicateur après chaque utilisation du véhicule

Batterie interne L’indicateur fonctionne grâce à une batterie interne de 3 V, du type CR2032. Quand la tension de la batterie interne descend sous les 2,45 V, le voyant LO s'affiche à l'écran. Pour remplacer la batterie, ouvrez le cache arrière de l'indicateur, en le dévissant dans le sens antihoraire à l'aide d'une pièce de monnaie. Assurez-vous que le pôle positif de la batterie est orienté vers le haut.

Après chaque utilisation du véhicule, il est possible de remettre à zéro d'une seule fois les fonctions suivantes :

- Vitesse maximale - Distance Pour passer d’un écran à l'autre, appuyez plusieurs fois sur le bouton 2 («Mode»). Pour éditer la distance parcourue (DST), maintenez enfoncé le bouton 3.

Si l’installation 12 V du véhicule est branchée, l’illumination sera plus intense et sera maintenue constante pendant 20 minutes après avoir arrêté complètement le véhicule.

Sleep Mode Si l’indicateur multifonction ne reçoit pas d’information pendant 20 minutes (signal de tour de roues ou pression d’un bouton) l’écran s’éteindra, ne montrant plus que l’horloge. En déplaçant le véhicule ou en appuyant sur l’un des boutons, il se remettra en marche.

L’écran 1 affiche les informations suivantes : -Vitesse, distance parcourue, heure, température ambiante, tachymètre (barre). Mesurez le diamètre de la roue avant. Multipliez le diamètre obtenu par 3,14, et, si nécessaire, convertissez la mesure en mm en la multipliant par 25,4. Le résultat obtenu correspond à la mesure de la circonférence de la roue.

L’écran 2 affiche les informations suivantes : - Vitesse, tachymètre numérique, temps en marche, temps de fonctionnement, température du moteur*, tachymètre (barre). Pour obtenir une mesure plus précise, le conducteur doit rester dans le véhicule au moment de réaliser la mesure.

L’indicateur fonctionne grâce à une batterie interne de 3 V, du type

CR2032. Pour remplacer la batterie, ouvrez le cache arrière de l'indicateur, en le dévissant dans le sens antihoraire à l'aide d'une pièce de monnaie. Assurez-vous que le pôle positif de la batterie est orienté vers le haut.
