MODE D'EMPLOI SM11-C FOCAL

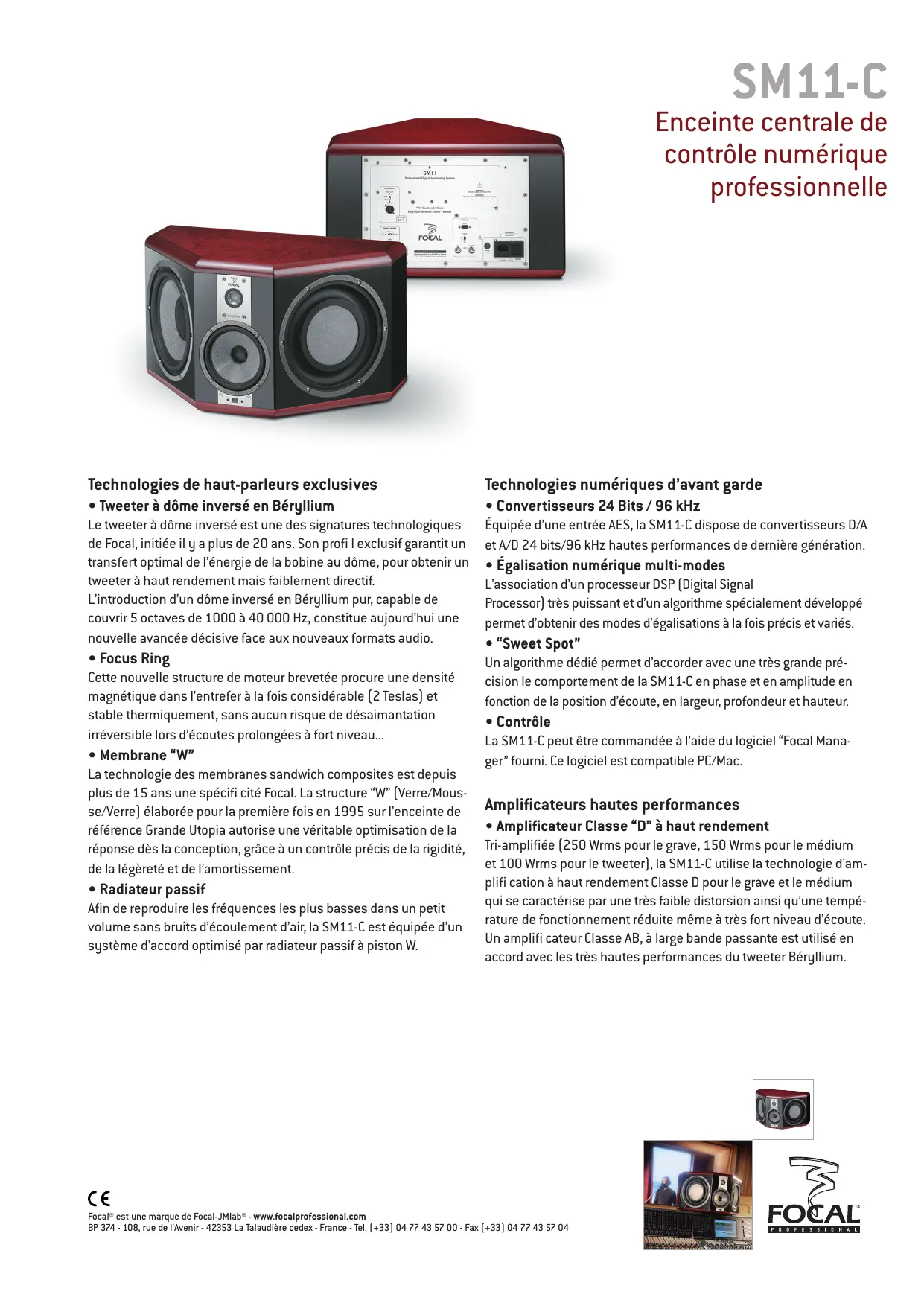

SM11-C Enceinte centrale de contrôle numérique professionnelle

Technologies de haut-parleurs exclusives

Technologies numériques d’avant garde

• Tweeter à dôme inversé en Béryllium

• Convertisseurs 24 Bits / 96 kHz

Le tweeter à dôme inversé est une des signatures technologiques de Focal, initiée il y a plus de 20 ans. Son profi l exclusif garantit un transfert optimal de l’énergie de la bobine au dôme, pour obtenir un tweeter à haut rendement mais faiblement directif. L’introduction d’un dôme inversé en Béryllium pur, capable de couvrir 5 octaves de 1000 à 40 000 Hz, constitue aujourd’hui une nouvelle avancée décisive face aux nouveaux formats audio.

Équipée d’une entrée AES, la SM11-C dispose de convertisseurs D/A et A/D 24 bits/96 kHz hautes performances de dernière génération.

Un algorithme dédié permet d’accorder avec une très grande précision le comportement de la SM11-C en phase et en amplitude en fonction de la position d’écoute, en largeur, profondeur et hauteur.

Cette nouvelle structure de moteur brevetée procure une densité magnétique dans l’entrefer à la fois considérable (2 Teslas) et stable thermiquement, sans aucun risque de désaimantation irréversible lors d’écoutes prolongées à fort niveau...

• Membrane “W” La technologie des membranes sandwich composites est depuis plus de 15 ans une spécifi cité Focal. La structure “W” (Verre/Mousse/Verre) élaborée pour la première fois en 1995 sur l’enceinte de référence Grande Utopia autorise une véritable optimisation de la réponse dès la conception, grâce à un contrôle précis de la rigidité, de la légèreté et de l’amortissement.

• Radiateur passif Afin de reproduire les fréquences les plus basses dans un petit volume sans bruits d’écoulement d’air, la SM11-C est équipée d’un système d’accord optimisé par radiateur passif à piston W.

• Égalisation numérique multi-modes L’association d’un processeur DSP (Digital Signal Processor) très puissant et d’un algorithme spécialement développé permet d’obtenir des modes d’égalisations à la fois précis et variés.

• Contrôle La SM11-C peut être commandée à l’aide du logiciel “Focal Manager” fourni. Ce logiciel est compatible PC/Mac.

Amplificateurs hautes performances • Amplificateur Classe “D” à haut rendement Tri-amplifiée (250 Wrms pour le grave, 150 Wrms pour le médium et 100 Wrms pour le tweeter), la SM11-C utilise la technologie d’amplifi cation à haut rendement Classe D pour le grave et le médium qui se caractérise par une très faible distorsion ainsi qu’une température de fonctionnement réduite même à très fort niveau d’écoute. Un amplifi cateur Classe AB, à large bande passante est utilisé en accord avec les très hautes performances du tweeter Béryllium.

Focal® est une marque de Focal-JMlab® - www.focalprofessional.com BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - Tel. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04

Spécifications techniques Performances Réponse en fréquence

34 Hz - 40 kHz +/-2 dB Niveau SPL maximum

118 dB SPL (crête @ 1 m)

Interface d’entrée Entrée analogique

Entrée numérique Section numérique interne Gamme dynamique

Type / Impédance Connecteur Sensibilité Convertisseur A/N Format Connecteur Fréquence d’échantillonnage Traitement du signal

Convertisseur N/A Symétrique électronique / 10 kOhms XLR Adaptable, + 4 dBu ou – 10 dBV Résolution 24 bits, fréquence d’échantillonnage 96 kHz AES (110 Ohms avec transformateur) XLR 44,1 ; 48 ; 88,2 ou 96 kHz (détection automatique) Processeur de signaux numériques interne Résolution sur 24 bits, fréquence d’échantillonnage en 96 kHz

> 110 dB Amplification Grave

Interface système Système de contrôle

série RS-232 (PC/Mac)

MIDI Alimentation électrique

230 V (fusible 3,15 A) 115 V (fusible 6,3 A) Cordon secteur CEI amovible

Visualisation et contrôle Fonctions matérielles

Sélecteur sensibilité d’entrée analogique Sélecteur de canaux gauche / droit AES Sélecteur de mode de contrôle

Fonctions logicielles

Volume, “Sweet spot”, “Shelving” EQ, égaliseur, présélections, retards

DEL mise sous tension, DEL de réception infrarouge

Haut-parleur Focal 27 cm à cône “W”, longue excursion 11W5551B Radiateur passif

Radiateur passif Focal 27 cm à cône “W”, suspension large 11WPP51

Haut-parleur Focal 16,5 cm à cône “W”, aimant néodyme push-pull 6W0451

Tweeter Focal à dôme Béryllium pur, aimant Focus Ring TBU SM11

Intégré, par utilisation de ferrites / pots de blindage ou par construction magnétique

Constructions Construction

Panneaux MDF de 19 mm et de 25 mm avec renforts internes

Panneaux latéraux en laque métallique gris ardoise Placage plateaux rouge sombre dessus / dessous, côtés en bois massif teinté

Les spécifications techniques de ces produits sont susceptibles d’être modifiées.
