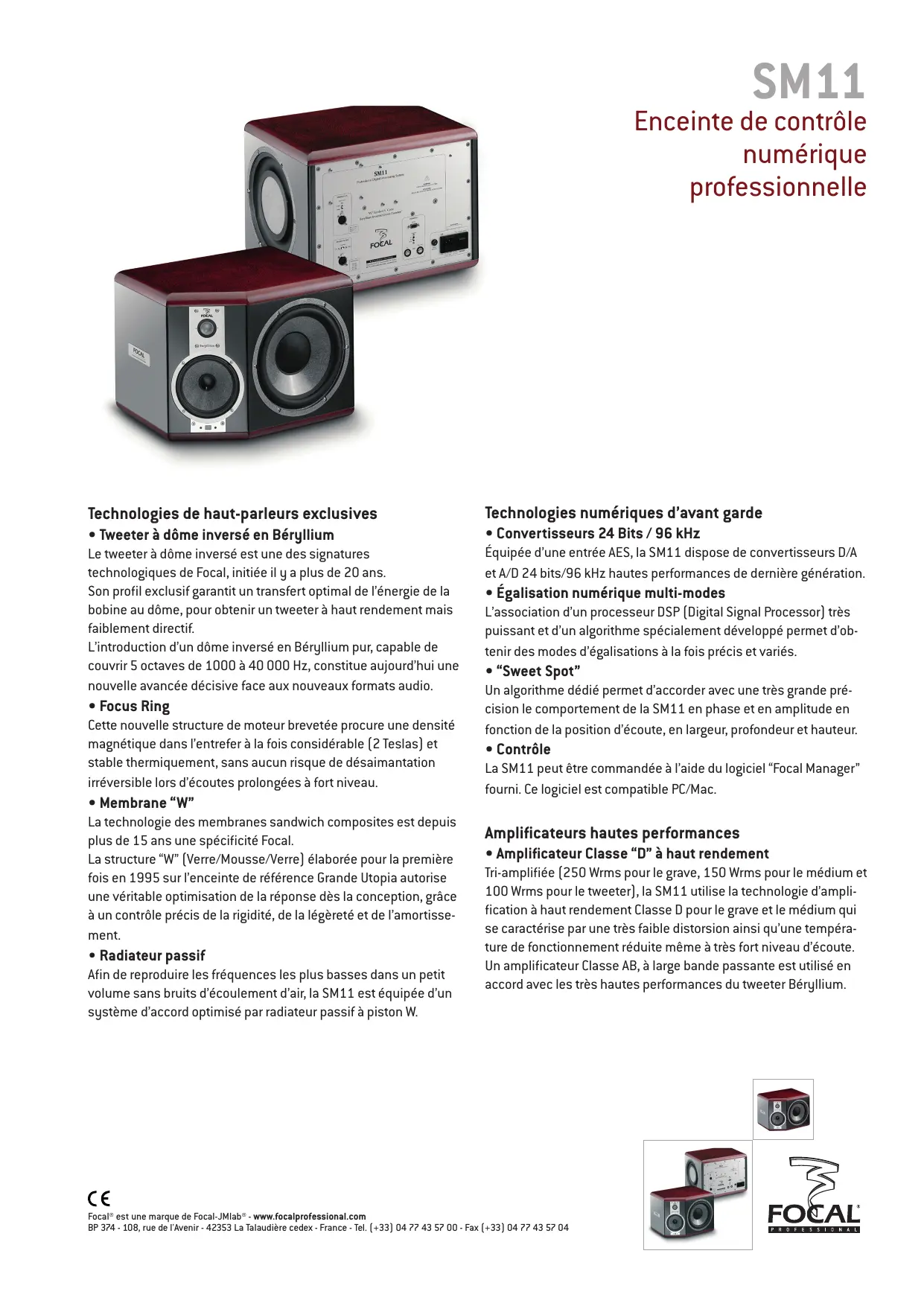

MODE D'EMPLOI SM11 FOCAL

Technologies de haut-parleurs exclusives

< Tweeter à dôme inversé en Béryllium

Le tweeter à dôme inversé est une des signatures technologiques de Focal, initiée il y a plus de 20 ans.

Son profil exclusif garantit un transfert optimal de l'énergie de la bobine au dôme, pour obtenir un tweeter à haut rendement mais faiblement directif.

L'introduction d'un dôme inversé en Béryllium pur, capable de couvrir 5 octaves de 1000 à 40 000 Hz, constitue aujourd'hui une nouvelle avancée décisive face aux nouveaux formats audio.

Cette nouvelle structure de moteur brevetée procure une densité magnétique dans l'entrefer à la fois considérable (2 Teslas) et stable thermiquement, sans aucun risque de désaimantation irréversible lors d'écoutes prolongées à fort niveau.

La technologie des membranes sandwich composites est depuis plus de 15 ans une spécificité Focal.

La structure “W” (Verre/Mousse/Verre) élaborée pour la première fois en 1995 sur l'enceinte de référence Grande Utopia autorise une véritable optimisation de la réponse dès la conception, grâce à un contrôle précis de la rigidité, de la légèreté et de l’amortisse- ment.

Afin de reproduire les fréquences les plus basses dans un petit volume sans bruits d'écoulement d'air, la SM11 est équipée d'un système d'accord optimisé par radiateur passif à piston W.

Focal® est une marque de Focal-JMlab® - www.focalprofessional.com

BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - Tel. +33) 04 77 43 57 00 Fax (+33) 04 77 43 57 04

Enceinte de contrôle numérique professionnelle

Technologies numériques d'avant garde

+ Convertisseurs 24 Bits / 96 kHz

Équipée d'une entrée AES, la SM11 dispose de convertisseurs D/A et A/D 24 bits/96 kHz hautes performances de dernière génération. + Égalisation numérique multi-modes

L'association d'un processeur DSP (Digital Signal Processor) très puissant et d'un algorithme spécialement développé permet d'ob- tenir des modes d’égalisations à la fois précis et variés.

Un algorithme dédié permet d'accorder avec une très grande pré- cision le comportement de la SM11 en phase et en amplitude en fonction de la position d'écoute, en largeur, profondeur et hauteur. + Contrôle

La SM11 peut être commandée à l’aide du logiciel “Focal Manager” fourni. Ce logiciel est compatible PC/Mac.

Amplificateurs hautes performances

+ Amplificateur Classe “D” à haut rendement

Tri-amplifiée (250 Wrms pour le grave, 150 Wrms pour le médium et 100 Wrms pour le tweeter), la SM11 utilise la technologie d'ampli- fication à haut rendement Classe D pour le grave et le médium qui se caractérise par une très faible distorsion ainsi qu’une tempéra- ture de fonctionnement réduite même à très fort niveau d'écoute. Un amplificateur Classe AB, à large bande passante est utilisé en accord avec les très hautes performances du tweeter Béryllium.

Spécifications techniques

Réponse en fréquence Niveau SPL maximum

Interface d'entrée Entrée analogique

Section numérique interne

Alimentation électrique

Visualisation et contrôle

Fonctions matérielles

Fonctions logicielles

Radiateur passif Medium

34 Hz- 40 kHz +/-2 dB 118 dB SPL (crête @ 1 m]

Type / Impédance Connecteur Sensibilité

Convertisseur A/N Format Connecteur Fréquence d'échantillonnage

Traitement du signal Convertisseur N/A

>110 dB Class D / 250 Wrms Class D / 150 Wrms Class AB / 100 Wrms

Symétrique électronique / 10 kOhms

XLR Adaptable, + 4 dBu ou — 10 dBV Résolution 24 bits, fréquence d'échantillonnage 96 kHz

AES (110 Ohms avec transformateur) XLR 44,1 ;48 ; 88,2 ou 96 kHz (détection automatique)

Processeur de signaux numériques interne Résolution sur 24 bits, fréquence d'échantillonnage en 96 kHz

série RS-232 (PC/Mac) MIDI

230 V (fusible 3,15 A) 115 V (fusible 6,3 A) Cordon secteur CEI amovible

Sélecteur sensibilité d'entrée analogique Sélecteur de canaux gauche / droit AES Sélecteur de mode de contrôle

Volume, “Shelving” E0Q, égaliseur, préselections, retards

DEL mise sous tension, DEL de réception infrarouge

Haut-parleur Focal 27 cm à cône “W”, longue excursion

11W5551B Radiateur passif Focal 27 cm à cône “W”, suspension large 11WPP51

Haut-parleur Focal 16,5 cm à cône “W”, aimant néodyme push-pull 6W0451

Tweeter Focal à dôme Béryllium pur, aimant Focus Ring TBU SM11

Intégré, par utilisation de ferrites / pots de blindage ou par construction magnétique

Panneaux MDF de 19 mm et de 25 mm avec renforts internes

Panneaux latéraux en laque métallique gris ardoise Placage plateaux rouge sombre dessus / dessous, côtés en bois massif teinté

338 mm x 460 mm x 350 mm 25kg

Les spécifications techniques de ces produits sont susceptibles d'être modifiées.

Focal® estune marque de Focal-JMlab® - wuw.focalprofessional.com

Dans un but d'évolution, Focal-IMLab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles
