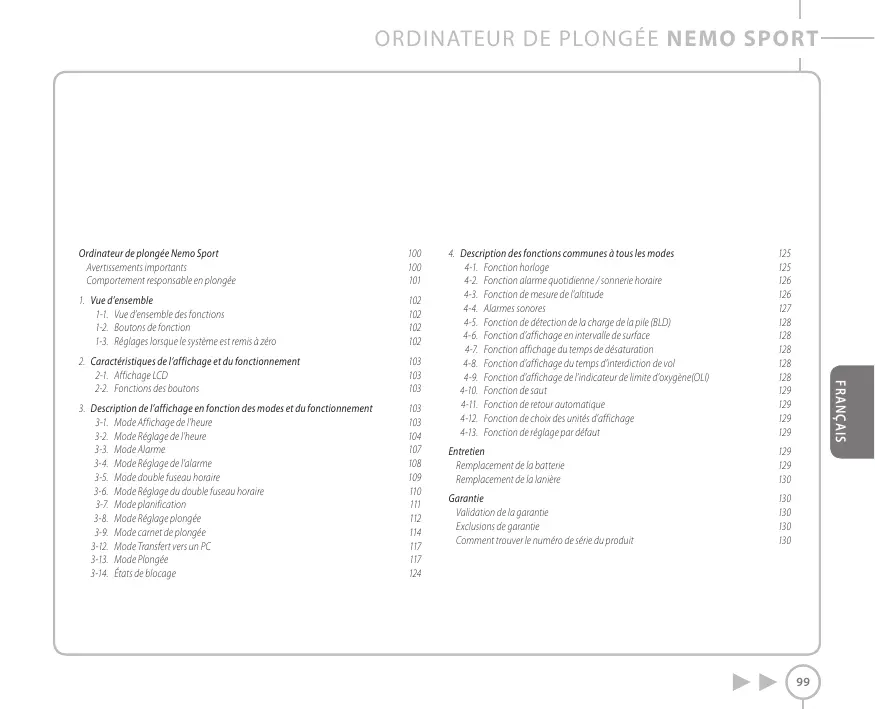

3-4. Mode Réglage de l’alarme 3-5. Mode double fuseau horaire 3-6. Mode Réglage du double fuseau horaire 4-6. Fonction d’affichage en intervalle de surface 4-7. Fonction affichage du temps de désaturation 4-8. Fonction d’affichage du temps d’interdiction de vol 4-9. Fonction d’affichage de l’indicateur de limite d’oxygène(OLI) 4-10. Fonction de saut 4-11. Fonction de retour automatique 4-12. Fonction de choix des unités d’affichage 4-13. Fonction de réglage par défaut
125 Comment trouver le numéro de série du produit
130 130 Mares vous remercie de votre choix et vous recommande de toujours plonger avec le sens des responsabilités et la plus extrême prudence. Bonne plongée ! Aucune partie de ce document ne peut être reproduite, conservée dans un système d’extraction ou transmise sous quelque forme que ce soit sans une autorisation écrite de Mares S.p.A. Mares a une politique d’amélioration continue, et par conséquent se réserve le droit d’apporter des modifications et des améliorations à tous les produits décrits dans ce manuel sans avertissement préalable. En aucun cas Mares ne pourra être tenu responsable de toute perte ou tout dommage subi par des tierces parties du fait de l’utilisation de cet instrument.
L’ordinateur de plongée ne peut pas garantir contre un possible accident de décompression. L’ordinateur de plongée ne peut prendre en compte la condition physique d’un plongeur particulier, celle-ci pouvant varier d’un jour à l’autre. Pour votre sécurité, effectuez une visite médicale de contrôle avant la plongée.
à l’air après 40 mètres (130 pieds), limite au-delà de laquelle les risques de narcose à l’azote et d’accident de décompression (DCS) s’accroissent considérablement. Par conséquent, ces informations ne doivent être utilisées qu’à titre indicatif.
NEMO Sport 40 mètres (130 pieds) et que vous comprenez parfaitement les risques et les compétences que ce type de plongée nécessite. Ce type de plongée comporte un risque plus grand d’accident de décompression, même pour les plongeurs les plus experts et qualifiés, quel que soit le type d’instruments ou d’ordinateur utilisé. Les plongeurs tentant ce type de plongée doivent avoir suivi une formation spécialisée et acquis l’expérience nécessaire.
• Descendez dès les premières minutes de l’immersion à la profondeur maximum prévue. Consultez souvent votre ordinateur en cours de plongée. Respectez la vitesse de remontée indiquée par l’ordinateur. Effectuez toujours un palier de sécurité de 3 minutes au moins à une profondeur située entre 3 et 6 mètres (entre -20 et -10 pieds). Remontez très lentement vers la surface après chaque palier. Évitez les plongées « en yoyo » (descentes et remontées répétées). Évitez les efforts en plongée et pendant la demi-heure qui suit l’arrivée en surface. Lors de plongées en eau froide ou après des efforts intenses, commencez à remonter bien
• Respectez un intervalle de surface de deux heures minimum entre des plongées successives. Effectuez toujours en premier la plongée la plus profonde d’une journée. Évitez de plonger tant que le temps de désaturation de la plongée précédente n’est pas achevé. En cas de plongées répétées pendant plusieurs jours consécutifs, observez au moins un jour de repos sans plongée par semaine. Dans le cas de plongées avec paliers, il est recommandé de prendre un jour de repos sans plongée tous les trois jours Évitez les plongées avec paliers et limitez-vous à la profondeur de 40 mètres (130 pieds), à moins d’avoir suivi une formation spécifique à ce type de plongée technique. Évitez les plongées successives à profil « carré » (plongées à profondeur unique) au-delà de 18 mètres (60 pieds). Attendez toujours au moins 12 heures, et de préférence 24 heures, avant de prendre l’avion après une plongée, en suivant les recommandations du D.A.N. (Divers’ Alert Network).
- mesure de la température de l’eau - durée de l’intervalle de surface - temps d’interdiction de vol - avertissement • Fonction de sauvegarde du carnet de plongée : enregistre et affiche les données pour jusqu’à 30 plongées. • Fonction historique : enregistre et affiche le nombre total de plongées (jusqu’à 999) et le temps total passé en plongée (jusqu’à 999 heures et 59 minutes). • Fonction profil : enregistre les profondeurs à intervalles réguliers lors de la plongée, et lecture à partir d’un PC. • Fonction de réglage des intervalles de profil (Pt). • Fonction de connexion à un PC : transfère les données du carnet de plongée et du profil vers un PC. • Fonction de mesure de l’altitude / type d’altitude. • Fonction de réglage du facteur de sécurité utilisateur (USF). • Fonction de choix de l’unité mètres/pieds.
3. Description de l’affichage en fonction des modes et du fonctionnement
L’affichage des interfaces du temps d’interdiction de vol, du temps de désaturation (DESAT) et de l’intervalle de surface apparaissent si le bouton C est enfoncé.
Vers mode Plongée Sortie du mode Plongée (profondeur de 1,4 m ou moins)
Indicateur de limite d’oxygène

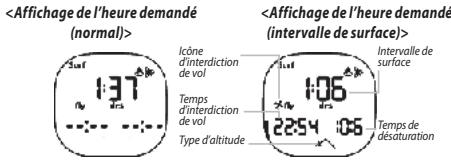

(normal)> Icône d’interdiction de vol Temps d’interdiction de vol Type d’altitude
(Le rétroéclairage fonctionne pendant 2 à 3 secondes à partir du moment où le bouton est pressé pour la première fois). • Si un bouton de changement de mode est pressé alors que le rétroéclairage est activé, celui-ci s’éteint immédiatement et le mode choisi est activé. (4) Fonction de test de l’alarme • Pressez simultanément les boutons C et D pour entendre l’alarme sonore. (5) Fonction de remise à zéro en cas de blocage • En cas de blocage provoqué par une sortie des limites ou le non-respect d’un palier de décompression, appuyez simultanément sur les boutons C et D et maintenez-les enfoncés pendant 15 secondes pour effacer l’état de blocage et revenir à l’état normal.
• Le mode Réglage de l’heure est utilisé pour régler l’heure actuelle, la date actuelle et le format de l’heure (sur 12 heures ou 24 heures). • Le mode Réglage de l’heure ne peut pas être utilisé avant au moins 10 minutes d’intervalle de surface. 3-2-1.
• Appuyez sur le bouton C pour appeler l’affichage à la demande. (3) Fonction rétroéclairage EL • Le rétroéclairage électroluminescent fonctionne pendant 2 à 3 secondes après que le bouton C ou D ait été activé. • Lorsque le bouton C est activé, l’affichage à la demande apparaît simultanément.
• Les colonnes sont sélectionnées dans l’ordre suivant : seconde minute heure année mois jour sélection 12/24 heures seconde … (en boucle). • La colonne sélectionnée clignote. • Les colonnes continuent à clignoter au même rythme lors du réglage des données, même si une entrée valide est effectuée. (2) Méthode de réglage • Les colonnes sont incrémentées d’une valeur de 1 à chaque fois que le bouton D est pressé. • Presser le bouton D et le maintenir enfoncé pendant 1 à 2 secondes accélère le défilement (avance rapide). a) Réglage de l’affichage des secondes En appuyant une fois sur le bouton D entre 0 et 29 secondes, les secondes seront arrondies à 0 sans que cela ne modifie la colonne des minutes. En appuyant une fois sur le bouton D entre 30 et 59 secondes, l’arrondissement se fera à la minute suivante..(une minute est ajoutée à la colonne des minutes). Lorsque la colonne des minutes affiche 59 minutes, une unité est ajoutée au chiffre qui est dans la colonne des heures. Les colonnes du jour, du mois et de l’année sont incrémentées de manière similaire. Par exemple, si la colonne des secondes est réinitialisée le 31 décembre 2003 à 23 heures, 59 minutes et 45 secondes, l’ordinateur affichera le 1er janvier 2004 à 0 heure, 0 minute et 0 seconde. b) Réglage de l’affichage du jour Les mois qui ont 31 jours peuvent être réglés sur n’importe quel nombre jusqu’à 31. Les mois qui ont 30 jours peuvent être réglés sur n’importe quel nombre jusqu’à 30. Février peut être réglé sur n’importe quel jour jusqu’à 28, sauf les années bissextiles où il peut être réglé jusqu’au 29.
La fin du mois est contrôlée lors du réglage de la colonne des mois, et les jours qui n’existent pas sont gérés de la façon suivante. Si l’ordinateur indique le 31 d’un mois lorsque l’affichage est mis sur un mois qui n’a que 30 jours, la colonne des jours indiquera le premier jour de ce mois, puisque le 31 n’existe pas. Exemples : Si le bouton D est pressé une fois alors que l’ordinateur indique le 31 mai, la date changera pour le 1er juin (puisqu’il n’y a pas 31 jours en juin). Si le bouton D est pressé une fois alors que l’ordinateur indique le 30 janvier, la date changera pour le 1er février (puisqu’il n’y a pas 30 jours en février). Note : Dans le cas d’une année bissextile, si le bouton D est pressé une fois alors que l’ordinateur de plongée indique le 29 janvier, l’ordinateur indiquera le 29 février. La colonne des années ne change pas lorsque la colonne des mois passe de décembre à janvier. (Les mois défilent en boucle, sans affecter l’année). d) Réglage de l’affichage de l’année L’année peut être réglée de 2003 à 2050. (Après 2050, l’année affichée revient à 2003). Les années bissextiles sont automatiquement détectées. (3) Modification des nombres lors des réglages • Les nombres sont modifiés normalement. • Excepté pour le réglage des secondes, les nombres de la colonne suivante ne sont pas modifiés lors des réglages. Par exemple, lorsque le bouton D est utilisé pour régler les minutes de 59 minutes à 00 minutes, la colonne de l’heure n’est pas modifiée. Ou, lorsque le bouton D est utilisé pour régler l’heure de 23 heures à 0 heure, le jour ne change pas. (4) Choix de l’affichage 12 heures ou 24 heures • Il est possible de choisir un format d’affichage de l’heure à 12 heures ou à 24 heures. Vous pouvez alterner entre le format 12 heures et le format 24 heures en appuyant sur le bouton D.
• Dans le format 12 heures, un « A » apparaît entre minuit et 11:59 du matin, et un « P » pour les heures entre midi et 11:59 du soir. (5) Fonction d’éclairage complet • En appuyant simultanément sur les boutons C et D, l’affichage entier sera éclairé. • L’ordinateur ne revient pas automatiquement en mode Heure lorsque l’écran est entièrement éclairé. • Appuyer sur n’importe quel bouton lorsque l’écran est entièrement éclairé fait basculer en mode Heure.
état de sortie des limites)
Vers mode Plongée OFF) de l’alarme journalière et de la sonnerie horaire. (Alarme quotidienne : Sonnerie horaire) = (OFF:OFF) (ON:OFF) (OFF: ON) (ON:ON) (OFF:OFF) …(en boucle). • L’icône d’alarme quotidienne est activée lorsque celle-ci est sur ON. L’icône de sonnerie horaire est activée lorsque celle-ci est sur ON
• Les colonnes sont sélectionnées dans l’ordre suivant : Colonne des minutes colonne des heures colonne des minutes …(en boucle). • La colonne sélectionnée clignote.
1 à 2 secondes. • Si l’alarme quotidienne est désactivée (OFF) au moment où ses réglages sont modifiés, elle est automatiquement activée (ON). (3) Modification des nombres lors des réglages • Les nombres ne sont pas reportés sur la colonne suivante lors des réglages. Par exemple, si le bouton D est utilisé pour faire passer les minutes de 59 minutes à 00 minutes, la colonne de l’heure n’est pas modifiée.
• Mode de sélection du double fuseau horaire. • Tous les segments clignotent lorsque l’ordinateur est bloqué en état de sortie des limites, ou lorsqu’il est bloqué en état de non-respect d’un palier de décompression.
Vers le mode Vers le mode carnet de plongée Planification Retour vers le Retour vers le mode Heure après mode Heure après utilisation d’un utilisation d’un bouton bouton
±23 heures et 30 minutes de l’heure actuelle. (2) Fonctions du sélecteur de double fuseau horaire • Appuyez sur le bouton C pour alterner les fuseaux horaires (doubles fuseaux horaires). • Si l’intervalle de surface est inférieur à 10 minutes, les fuseaux horaires ne peuvent pas être alternés, et une alarme se fait entendre lorsque le bouton C est actionné (ON).
• • Non valide (une alarme se fait entendre Bouton E (lorsque la batterie est faible lors de l’activation ON) (BLD), une erreur de type d’altitude se produit, un blocage en état de nonrespect d’un palier de décompression, un blocage en état de sortie des limites)
• Appuyez une fois sur le bouton D pour retirer 30 minutes. • Le réglage peut se faire avec une différence allant jusqu’à 23:30. Les entrées supérieures à cette différence sont ignorées. Par exemple, si la date actuelle est le 15 février à 14:23, le bouton C peut être utilisé pour régler le double fuseau horaire jusqu’au 16 février à 13:53. Lorsque cette limite a été atteinte, il n’est plus possible d’ajouter du temps et toutes les impulsions sur le bouton C seront ignorées. (Il n’y a pas de signal sonore ou de son qui indique que les impulsions du bouton C sont ignorées).
• Le temps fait un retour en boucle entre le 31 décembre 2050 et le 1er janvier 2003. • Maintenez enfoncé soit le bouton C soit le bouton D pour accélérer les réglages (avance ou retour rapide). (2) Modification des nombres lors des réglages • Les nombres sont reportés sur la colonne suivante (heure, jour, mois) lorsque cela est nécessaire lors des réglages. Par exemple, si le bouton C a été utilisé pour passer de 30 minutes à 00 minute, la colonne des heures sera incrémentée de 1 lorsque 00 est atteint. De la même façon, si le bouton D est utilisé pour passer de 00 minute à 30 minutes, le nombre indiqué dans la colonne des heures sera réduit de 1. Si le bouton C est utilisé pour faire passer l’heure de 23:30 à 0:00, la date en mode double fuseau horaire sera incrémentée d’une unité.
• Action du bouton
Fonctionnement des boutons
• Chaque fois que le bouton C est pressé, 3 m (10 pieds) sont ajoutés (depuis 9 m (30 pieds) jusqu’à 48 m (160 pieds)). 9 m (30 pieds) 12 m (40 pieds) … 45 m (150 pieds) 48 m (160 pieds) (pas de boucle). • Chaque fois que le bouton D est pressé, 3 m (10 pieds) sont retirés (depuis • Appuyez sur le bouton B et maintenez-le pendant environ 15 secondes pour alterner l’affichage de la profondeur et de la température entre les mètres et les degrés Celsius (m et °C) d’une part, et les pieds et les degrés Fahrenheit (ft et °F) d’autre part. (Le réglage par défaut est en mètres et degrés Celsius).
L’affichage des unités est modifié si le bouton B est maintenu enfoncé. (4) Fonction activation / désactivation (ON/OFF) de l’alarme sonore de non-respect de la vitesse de remontée • Appuyez simultanément sur et maintenez les boutons C et D pendant environ 15 secondes, pour alterner l’activation ou la désactivation ON/OFF de l’alarme sonore de non-respect de la vitesse de remontée. (Le réglage par défaut est ON – activé). • Lorsque l’alerte sonore est alternée vers ON ou OFF, un son de confirmation se fait entendre une fois. • Lorsque l’alerte sonore est de nouveau activée (ON), l’icône SLOW (ralentir) clignote pendant 1 seconde.
Le mode Réglage plongée peut être utilisé si l’intervalle de surface est inférieur à 10 minutes mais que la FO2 est dans son état par défaut. Lorsque l’ordinateur est bloqué en état de sortie des limites ou en état de non-respect de palier de décompression, le mode Planification ne peut pas être utilisé puisque celui-ci est ignoré.
• Les données sont sélectionnées dans l’ordre suivant : FO2 USF Pt FO2 …(en boucle). • Lorsque l’intervalle de surface est inférieur à 10 minutes en état par défaut, les actions sur le bout<on C sont non valides. (Seul FO2 peut être réglé). • Les données sélectionnées clignotent.
• L’USF alterne entre les valeurs de 0 et 1 chaque fois que le bouton D est pressé (Le réglage par défaut est 0). • Maintenir le bouton D enfoncé n’accélère pas le réglage de l’USF. c) Réglage de l’intervalle de profil (Pt) • Le Pt alterne entre les valeurs de 30 et 15 chaque fois que le bouton D est pressé (Le réglage par défaut est 30). • Maintenir le bouton D enfoncé n’accélère pas le réglage du Pt. (3) Fonction d’affichage de la profondeur maximale en fonction du PO2 • Affiche la profondeur maximale à laquelle le PO2 restera inférieur à 1,4 pour le réglage de FO2 utilisé. • Lorsque la FO2 est à sa valeur par défaut, des barres apparaissent dans le segment FO2. Lorsque le réglage est sur Air, l’affichage n’apparaît pas.
• L’indicateur de la FO2 s’arrête temporairement à 32 % et à 99 % lors de l’avance rapide avec le bouton D. • Lorsque celle-ci est dans son état par défaut (dans lequel elle entre lorsque la date change et que la FO2 est à 22 % ou plus), l’indicateur de la FO2 affiche « – – ». • Appuyez sur le bouton D à partir de l’état par défaut pour appeler le réglage de l’air. • Lorsque la FO2 est réglée sur un pourcentage entre 22 % et 99 %, l’icône NX est activée si l’ordinateur est en mode Heure, Alarme, Double fuseau horaire, Planification, Réglage plongée, ou Plongée. Si la FO2 est réglée à sa valeur par défaut, l’icône NX clignote dans les modes indiqués cidessus.
• • 30 plongées. Une fois que la limite des 30 plongées est atteinte, les données les plus anciennes sont effacées à chaque fois qu’une nouvelle plongée est effectuée.
Indicateur de mode Avertissement
10 min. Vers mode Heure Vers le mode Vers le mode Transfert vers Transfert vers un PC un PC Retour vers le mode Heure après utilisation d’un bouton Non valide • Les données de l’historique et les données du carnet de plongée suivantes, enregistrées en mode Plongée, sont affichées : Nombre total de plongées Durée totale de la plongée Concentration FO2 Date de la plongée Type d’altitude au début de la plongée Nombre de plongées pour la journée Heure de début de la plongée Heure de fin de la plongée Temps d’immersion Profondeur maximale Profondeur moyenne
Numéro d’ordre dans le carnet Niveau de gaz inerte (PGT) à la fin de la plongée Indicateur de limite d’oxygène à la fin de la plongée Avertissement de plongée avec décompression Avertissement de non-respect d’un palier de décompression Graphique et avertissement vitesse de remontée Avertissement de sortie des limites Avertissement de PO2 Avertissement de limite d’oxygène (OLI)
Données du Carnet de plongée
999:59 (h:m) Niveau de N° carnet de la limite plongées plongée d’oxygène (OLI) 8 30 1,5 m (5 pieds) ou plus, et reste à cette profondeur pendant 3 minutes ou plus, alors que l’ordinateur est en mode Plongée. • Si le nombre total de plongées dans l’historique dépasse les 999, le compteur passe de 999 à 0 1 …. (C’est à dire, la millième plongée porte le numéro 0, la mille-et-unième porte le numéro 1, la deux-milledeuxième porte le numéro 2, et ainsi de suite). • Si la durée totale des plongées enregistrées dans l’historique dépasse les 999 heures et 59 minutes, le compteur passe de 999h59 à 0h01 …. (C’est à dire, la millième heure est indiquée 0h00, 1000 heures et 1 minute sont affichées 0h01, 2000 heures et 2 minutes sont affichées 0h02, et ainsi de suite). • Les données du carnet et les données de profil forment un ensemble. Un maximum de 30 sessions/profils peuvent être enregistrés en mémoire. Une fois que la limite des 30 sessions/profils est dépassée, les données de la plus ancienne session / du plus ancien profil sont effacées. • Même si la limite des 30 sessions/profils n’a pas été atteinte, les données les plus anciennes sont automatiquement effacées lorsqu’il n’y a plus de place dans la mémoire. • Les numéros de plongée sont enregistrés dans la mémoire avec des numéros de 1 à 10. La onzième plongée affiche le numéro 1. • L’affichage de l’historique est toujours le premier qui apparaît lors de l’activation du mode Carnet de plongée. Si le bouton D est alors pressé, les données les plus récentes enregistrées en mémoire (c’est à dire celles qui ont le numéro le plus haut) apparaîtront en premier. Par exemple, si la mémoire contient des données portant les numéros 1 à 13, l’affichage de l’historique apparaît en premier, puis les données de 13 à 1 apparaissent lorsque le bouton D est pressé. • Appuyez sur le bouton C pour permuter l’affichage des données du carnet. affichage de l’historique (plus anciennes) 1-1 1-2 1-3 2-1 … 29-3 30-1 30-2 30-3 (plus récentes) • Si le bouton D est pressé alors que l’écran 2 ou l’écran 3, l’ordinateur revient à l’écran 1 de cet enregistrement. Si l’écran 1 est affiché, l’ordinateur va sur l’écran 1 de l’enregistrement suivant (le numéro le plus bas qui lui soit immédiatement supérieur).
En maintenant le bouton C enfoncé : 1-1 affichage de l’historique 2-1 3-1 … 29-1 30-1 En maintenant le bouton D enfoncé : affichage de l’historique 30-1 29-1 28-1 … 2-1 1-1 S’il n’y a pas de données d’historique, une barre apparaîtra lorsque vous accéderez au mode Carnet de plongée. Lorsque la barre est affichée, le mode Effacement de l’historique ne peut pas être activé. Si FO2 est l’état par défaut, l’affichage indiquera « – – » %, et l’icône NX clignotera.
Les alarmes suivantes sont affichées dans l’historique si elles sont enregistrées en mode Plongée : • Avertissement de vitesse de remontée. Si un avertissement de vitesse de remontée se produit lors de la plongée et qu’il est enregistré en mémoire, tous les segments de l’icône SLOW (ralentir) sont affichés. • Avertissement de plongée avec décompression. Si une plongée avec décompression a été entrée ne serait-ce qu’une fois, un avertissement de plongée avec palier de décompression est enregistré en mémoire et l’icône DECO s’allume lorsque l’enregistrement est affiché. • Avertissement de non-respect d’un palier de décompression. Si un nonrespect de plongée avec palier de décompression a été entré ne serait-ce qu’une fois, un avertissement de plongée avec palier de décompression non-respecté est enregistré en mémoire et l’icône DECO clignote lorsque l’enregistrement est affiché.
• Avertissement de PO2. Si un avertissement de PO2 est donné, ne serait-ce qu’une seule fois, cet avertissement de PO2 est enregistré en mémoire et l’icône PO2 clignote lorsque l’avertissement est affiché. • Avertissement de limite d’oxygène (OLI). Si l’OLI atteint 8, ne serait-ce qu’une seule fois, un avertissement est mis en mémoire et l’icône OLI clignote lorsque l’enregistrement est affiché. (Lorsque l’OLI est égal à zéro, l’icône OLI n’apparaît pas). < Avertissement de vitesse de < Plongée avec palier de remontée > décompression >
(slow) s’allume En mode Transfert vers un PC, ni le type d’altitude ni la charge de la pile (BLD) ne sont mesurés.
L’état de plongée avec décompression concerne les plongées qui dépassent la limite au-delà de laquelle un palier de décompression sera nécessaire. Il y a trois états de décompression : (1) l’état de plongée avec palier de décompression (qui est activé lorsque la limite jusqu’à laquelle la plongée ne requiert pas de palier de décompression a été atteinte, et indique la profondeur à laquelle ce palier de décompression sera nécessaire) ; (2) l’état de non-respect de palier de décompression (qui est activé lorsque la profondeur actuelle est inférieure à celle à laquelle le palier de décompression est requis) ; et (3) l’état de blocage pour non-respect de palier de décompression (qui est activé lorsque l’intervalle de surface a dépassé 10 minutes, durant lesquelles le plongeur est à une profondeur égale ou inférieure à 1,4 m, et que l’ordinateur de plongée est en état de non-respect de palier de décompression. Cet état est bloqué en même temps que l’enregistrement est terminé). L’état de palier de sécurité est activé quand est conseillé au plongeur d’effectuer un palier de sécurité de 3 minutes lorsqu’il/elle remonte à une profondeur égale ou inférieure à 6 m après avoir plongé à une profondeur de 10 m ou plus.. La durée du palier est décomptée entre 6,0 m et 1,5 m. Si lors du palier, le plongeur redescend de nouveau à une profondeur de 6,1 m ou plus, le décompte de la durée du palier est provisoirement suspendu. Si le plongeur redescend de nouveau à une profondeur égale ou supérieure à 10 m, le décompte de la durée du palier est remis à zéro. Il y a deux affichages possibles sur demande : l’affichage sur demande A, qui donne l’heure actuelle; la valeur de FO2, et le facteur de sécurité utilisateur (USF) ; et l’affichage sur demande C, qui donne la profondeur maximale, la température actuelle de l’eau, et la durée de la plongée. L’affichage sur demande A est activé lorsque le bouton A est pressé. L’affichage sur demande C est activé lorsque le bouton C est pressé.
Graphique vitesse de remontée
• Les boutons pressés de manière continue ou maintenus sont ignorés. (Le rétroéclairage fonctionne pendant 2 à 3 secondes à partir du moment où le bouton est pressé pour la première fois). • Les pressions sur le bouton D sont ignorées lorsque le rétroéclairage est activé. (Le rétroéclairage s’éteint 2 à 3 secondes après qu’un bouton soit pressé une fois). • Si le bouton A ou le bouton C sont pressés alors que le rétroéclairage est activé, une opération d’affichage sur demande est effectuée, mais le
été activé. (2) Fonction de mesure de la profondeur • La profondeur est mesurée à l’aide d’un convertisseur analogique/ numérique, la valeur de la profondeur est calculée et affichée sur la base de cette mesure. • Intervalle de la mesure : 1 seconde • Gamme de mesure : 0,0 m à 99,9 m • Début de la mesure : par détection de l’activation du bouton E ON • Arrêt de la mesure : par détection de la désactivation du bouton E OFF • Unités d’affichage : 0,1 m (1 pied) • Mesures anormales : lorsque la mesure de la profondeur dépasse 99,9 m, des barres sont affichées à la place des nombres, comme suit : « – – – .– » m (« – – – » pieds)
À ce moment, les données du carnet de plongée peuvent être enregistrées en mémoire. (Si 600 minutes se passent, menant donc l’ordinateur hors de ses limites, le temps total d’immersion dans l’historique sera enregistré comme étant de 600 minutes). Aucune donnée n’est enregistrée pour les plongées ayant duré moins de 3 minutes.
• La profondeur maximale atteinte de puis le début de la plongée est enregistrée en mémoire et apparaît en mode Affichage sur demande C. • La profondeur maximale atteinte au moment où la plongée est finalisée est enregistrée en mémoire et affichée en mode Carnet de plongée. • Si la profondeur maximale dépasse les 99,9 mètres, une barre s’affiche. (6) Fonction d’affichage d’une barre indiquant la limite d’oxygène • La valeur de l’indicateur de limite d’oxygène (OLI) est affichée à l’aide de barres. • Le graphique comporte de 1 à 8 barres. (7) Fonction indicateur de PO2 • Affiche le niveau de PO2. • L’indicateur de PO2 apparaît seulement si le réglage de FO2 est positionné sur 22 % ou plus (Nitrox), lorsque le réglage de FO2 est sur « air », l’indicateur n’apparaît pas. • Cet indicateur est activé à une profondeur égale ou supérieure à 1,5 m, et disparaît à une profondeur égale ou inférieure à 1,4 m. (8) Fonction de mesure de la température de l’eau • Mesure la température de l’eau. • L’affichage apparaît en mode Affichage sur demande C. • Intervalle de la mesure : 1 min • Gamme des mesures affichées : -5,0 à +45 °C (23 à 113 °F). • Unités d’affichage : 0,1 °C (1 °F) 0 à 599 min. • Début de la mesure : commence lorsqu’une profondeur de 1,5 m ou plus est détectée • Arrêt de la mesure : le décompte continue jusqu’à ce que l’enregistrement soit finalisé après un arrêt de 10 minutes en intervalle de surface.
• Cette fonction calcule la profondeur moyenne mesurée en mode Plongée. • La profondeur moyenne n’est affichée qu’en mode Carnet de Plongée. • Si la profondeur moyenne dépasse les 99,9 m (calculée en mètres), une barre s’affiche en mode Carnet de plongée.
• La température de l’eau la plus basse atteinte au moment où la plongée est finalisée est enregistrée en mémoire et affichée en mode Carnet de plongée. (10) Graphique de vitesse de remontée et fonction d’avertissement en cas de non-respect de celle-ci • Le graphique de vitesse de remontée est affiché. no Vitesse de remontée (m/min) : 0 à 3 4 à 6 7 à 10 plus de 10 (avertissement) • L’avertissement de vitesse de remontée est indiqué par un clignotement de 6 secondes de la profondeur actuelle et l’affichage de toutes les icônes SLOW (ralentir) Une alarme sonore se fait aussi entendre pendant 3 secondes pour chaque avertissement. • Si l’avertissement de vitesse de remontée disparaît, l’icône SLOW disparaît également. • Le graphique de vitesse maximale de remontée est enregistré dans le carnet de plongée. (11) Fonction carnet de plongée, historique et mémorisation du profil • Une mémorisation du profil peut être créée pour chaque plongée, jusqu’à un temps d’immersion atteignant 600 minutes. • Si le temps d’immersion pour une seule plongée dépasse les 600 minutes, excédant donc la plage de temps mesurable, le temps total d’immersion sera enregistré dans l’historique comme étant de 600 minutes. • Si le nombre total de plongées a dépassé 999, alors le compteur passe de 999 à 0 1... et les données sont enregistrées. • Si le temps d’immersion total a dépassé 999 heures et 59 minutes, alors le compteur passe de 999 heures et 59 minutes à 0 h et 0 minute 0 h et 1 minute … et les données sont enregistrées.
(1) Le profondeur dépasse la limite de mesure de 99,9 mètres des barres apparaissent sur l’indicateur de profondeur. (2) Le temps d’immersion dépasse la limite de mesure de 599 minutes des barres apparaissent sur l’indicateur de temps d’immersion. (3) Une décompression devient nécessaire alors que la profondeur du palier de décompression requis dépasse les 30 m (100 pieds) la profondeur du palier de décompression est affichée. (4) La durée du palier de décompression à la profondeur indiquée, lors d’une plongée avec décompression, dépasse les 99 minutes, ou la durée totale de remontée dépasse les 99 minutes. Des barres apparaissent sur chacun des indicateurs de durée. • Les avertissements de sortie des limites provoquent le clignotement de tous les segments. • Aussitôt qu’une valeur numérique hors des limites revient dans la plage de mesure, les barres disparaissent et la valeur mesurée est indiquée. • Une alarme sonore se fait entendre lorsqu’un avertissement est donné, et le segment d’affichage continue à clignoter jusqu’à ce qu’un intervalle de surface supérieur à 48 heures ait été effectué. • Les avertissements de sortie des limites sont enregistrés en mémoire lorsqu’ils sont donnés. • Si le bouton E passe sur OFF à une profondeur égale ou inférieure à 1,4 m, le mode Plongée n’est pas accessible même si le bouton E revient sur ON. (Une alarme sonore se fait entendre pour indiquer qu’il n’est pas possible d’accéder au mode Plongée). Cependant, si les boutons C et D sont pressés simultanément, et maintenus pendant environ 15 secondes en mode Heure, alors que le bouton E est sur OFF et que la profondeur est égale ou inférieure à 1,4 m, l’état de blocage est désactivé. Il sera également désactivé lorsqu’un intervalle de surface de 48 heures se sera écoulé. (Cette opération de remise à zéro fonctionne même si l’intervalle de surface est inférieur à 10 minutes).
• Dès lors qu’un avertissement de sortie des limites est donné, l’état de blocage est instantanément activé du moment qu’une profondeur de 1,4 m ou moins est atteinte et, et que le bouton E passe sur OFF. • Les enregistrements sont finalisés comme d’habitude après qu’un intervalle de surface de 10 minutes se soit écoulé. < Exemple lorsque la profondeur a dépassé la limite mesurable >
• Si l’indicateur de limite d’oxygène atteint 7, le barre OLI (7 segments) clignote pendant 15 secondes, et une alarme sonore se fait entendre deux fois, trois secondes à chaque fois. • Si l’indicateur de limite d’oxygène atteint 8, une alarme sonore se fait entendre deux fois, trois secondes chaque fois, et la barre OLI
• Si le bouton E passe sur ON et que le mode Plongée est activé alors que FO2 est dans son état par défaut, une alarme sonore se fait entendre deux fois, trois secondes à chaque fois. • Les valeurs de la FO2 en mode Affichage sur demande A sont remplacées par des segments. • Les avertissements d’état par défaut ne sont pas enregistrés. (16) Fonction remise à zéro • Si l’interrupteur de mise à l’eau est activé lors d’un voyage en avion, au moment de la descente (1500 m ou plus), l’ordinateur peut se bloquer sur une profondeur de 1,5 m et rester en mode plongée, même après avoir éteint l’interrupteur. Pour réamorçer l’ordinateur et sortir du mode plongée, utilisez la fonction remise à zéro en appuyant simultanément sur les boutons C et D pendant 15 secondes avec l’interrupteur de mise à l’eau désactivé. Les informations de plongée au moment où une remise à zéro est effectuée ne sont pas enregistrées. • Après une opération de remise à zéro, l’ordinateur est en mode normal Heure. (17) Fonction Palier profond • Lorsque la fonction de palier profond est activée, l’icône DEEP est affichée. • Si la profondeur actuelle est égale à celle du palier profond à + ou - 1 m près, la profondeur du palier profond est affichée et l’icône DEEP STOP clignote pendant 9 secondes ainsi que la profondeur actuelle. • Une alarme sonore se fait entendre suivant le schéma suivant – ON, 3 secondes – OFF, 3 secondes – ON. • Lorsque la fonction de palier profond n’est pas activée, l’icône DEEP n’est pas affichée.
• Les avertissements de PO2 sont enregistrés. • Si la fraction d’oxygène FO2 est à 21 % (air), ni l’indicateur de PO2 ni l’avertissement de PO2 n’apparaissent.
• L’avertissement est enregistré au point où l’indicateur de limite d’oxygène atteint 8. • Si l’interrupteur de détection de l’eau passe sur ON lors d’un intervalle de surface pendant lequel l’OLI est sur 7 ou 8, les avertissements décrits cidessus sont donnés.
• Lorsque l’état de plongée avec palier de décompression est activé, l’icône DECO clignote et une alarme sonore se fait entendre deux fois, trois secondes à chaque fois. L’icône DECO reste activée ensuite pour toute la durée de la plongée avec palier de décompression. (18) Fonction palier de sécurité • Prévient le plongeur qu’il doit faire un palier de sécurité de 3 minutes lorsqu’il remonte à 6,0 m à partir d’une profondeur de 10 m ou plus, en état de plongée sans palier de décompression. • L’horloge de palier de sécurité commence à 3 minutes et 00 seconde. Le temps est décompté par incréments de 1 seconde à une profondeur inférieure à 6,0 m et supérieure à 1,5 m. Après que l’affichage ait atteint 0 minute et 01 seconde, l’affichage des limites de plongée sans décompression (NDL) réapparaît après un intervalle de 1 seconde. • Une fois qu’une profondeur égale ou inférieure à 1,4 m est atteinte, le compteur est remis à zéro et l’affichage de plongée sans décompression (NDL) réapparaît. • Si une profondeur de 6,1 m est de nouveau atteinte alors que le palier de sécurité est indiqué, le compte à rebours est temporairement arrêté et la valeur est enregistrée alors que l’affichage NDL réapparaît. • Si le plongeur redescend de nouveau à 10 m ou plus, le compteur est remis à zéro. • Si une plongée passe en mode avec décompression lors d’une plongée qui atteint les 10 m ou plus, un palier de sécurité de 3 mn commencera après qu’un palier de décompression à 3 m soit terminé. • Si l’ordinateur est réglé pour un affichage en pieds, le décompte de l’horloge du palier de sécurité commence à une profondeur de 20 pieds. < Fonctions en état de plongée avec décompression > • Une plongée avec décompression commence lorsque le niveau de gaz inerte (PGT) atteint le niveau 9. L’ordinateur retourne à un état de plongée sans décompression lorsque le PGT revient à 8 ou moins. • Les informations de plongée avec décompression sont affichées. • Si l’ordinateur entre en état de plongée avec décompression ne serait-ce qu’une fois, la plongée avec décompression est enregistrée dans les données du carnet.
• Lorsqu’une notification de profondeur dépassant 30 m (33 m ou plus) est constatée, un avertissement de sortie des limites est donné. • La profondeur du palier de décompression est indiquée avec des intervalles de 3 m entre les profondeurs de 3 m et 99 m (ou, lorsque les unités sont affichées en pieds, avec des intervalles de 10 pieds et entre les profondeurs de 10 pieds à 330 pieds). Durée du palier de décompression (DECO STOP) et temps total de remontée (TOTAL STOP) • Si la durée indiquée du palier de décompression ajoutée au temps total de remontée dépasse les 99 minutes, le segment d’affichage indique « - - » et un avertissement de sortie des limites est donné. (19) Fonction d’avertissement de non-respect d’un palier de décompression • Si la profondeur mesurée est inférieure à la profondeur indiquée pour le palier de décompression, lors d’une plongée avec décompression, un avertissement de non-respect de palier de décompression est donné. • Lorsqu’un avertissement de non-respect de palier de décompression est donné, la profondeur actuelle indiquée, la profondeur du palier de décompression, le temps de décompression, et l’icône DECO clignotent continuellement. • Lorsqu’un non-respect de palier de décompression se produit, une alarme sonore se fait entendre. • Si la mesure de la profondeur devient égale ou plus importante que la profondeur à laquelle la décompression est requise, pendant l’état de non-respect du palier de décompression, l’affichage cesse de clignoter. • Si un avertissement de non-respect du palier de décompression est donné, ne serait-ce qu’une fois, celui-ci est inscrit dans les données du carnet de plongée. • Lorsque l’ordinateur est en état de non-respect de palier de décompression, même si une profondeur de 1,4 m ou moins est détectée et que le bouton E est sur OFF, l’affichage continuera d’indiquer un nonrespect de palier de décompression (jusqu’à ce que l’enregistrement soit finalisé). • Lorsque l’intervalle de surface dépasse 10 minutes et que l’ordinateur est en état de non-respect de palier de décompression, avec une
état, une alarme sonore se fait entendre, indiquant que l’ordinateur est bloqué dans son état actuel. L’affichage de non-respect du palier de décompression est débloqué et le fonctionnement normal reprend après qu’un intervalle de surface de 48 heures se soit écoulé, ou si les boutons C et D sont pressés simultanément et maintenus pendant environ 15 secondes en mode Heure. < Affichages d’avertissement > Avertissement de vitesse de remontée Si la remontée est trop rapide, le plongeur est averti par un affichage tel que celui qui est montré ci-dessous et par une alarme sonore. L’affichage et l’alarme continuent jusqu’à ce que le plongeur revienne à une vitesse de remontée sûre ou atteigne une profondeur de 1,4 m ou moins Si les avertissements de vitesse de remontée sont donnés, ces avertissements sont enregistrés.
Si la limite de la durée pour une plongée sans décompression est dépassée, et que l’on passe en état de plongée avec décompression, le plongeur en est averti par un affichage similaire à celui indiqué ci-dessous et par une alarme sonore. (Après quoi, l’affichage de plongée avec décompression réapparaît). L’avertissement est enregistré.
Si la profondeur actuelle est moins importante que celle qui est prescrite pour palier de décompression, le plongeur est averti par un affichage tel que celui qui est montré ci-dessous et par une alarme sonore. L’affichage et l’alarme sonore s’arrêtent si le plongeur revient à la profondeur prescrite ou en dessous. Si le plongeur ne revient pas dans les limites de la profondeur indiquée, l’avertissement continue, et si le plongeur monte, l’affichage est bloqué lorsque l’enregistrement est finalisé. L’état de blocage est annulé après 48 heures. Le non-respect de palier de décompression est enregistré.
Si l’ordinateur sort des limites de la plage de mesure, tous les segments d’affichage clignotent comme indiqué ci-dessous, et le plongeur est averti par une alarme sonore du fait qu’il rentre en situation de sortie des limites. Après une plongée hors des limites, l’affichage reste bloqué pendant 48 heurtes à partir du moment où l’interrupteur de détection de l’eau passe sur OFF, ou à partir du moment où l’enregistrement est finalisé. L’avertissement est enregistré.
Si l’interrupteur de détection d’eau passe sur ON alors que l’ordinateur est en intervalle de surface et que l’OLI est à 7 ou 8, les avertissements précités sont donnés.
Toutes les icônes indiquées clignotent, et une alarme sonore retentit deux fois, trois secondes à chaque fois.
Lorsque la FO2 est en position air, l’indicateur de PO2 et l’avertissement de PO2 ne sont pas invoqués, mais si la FO2 est à 22 % ou plus (y compris en état par défaut), l’indicateur de PO2 et l’avertissement de PO2 sont invoqués. L’avertissement de PO2 a deux niveaux. Quand la la PO2 atteint 1,5 ou 1,5, la valeur de la PO2 et l’icône de la PO2 clignotent pendant 15 secondes, et une alarme sonore se fait entendre deux fois, trois secondes à chaque fois. (Si la PO2 diminue à 1,4 ou 1,5, cela ne se produit pas). L’icône de la PO2 reste visible lorsque la PO2 est à 1,4 ou 1,5. Si la PO2 atteint ou excède 1,6 – un signal sonore se fait entendre deux fois, trois secondes à chaque fois, et la valeur de la PO2, l’icône de la PO2, et la barre de l’indicateur de limite d’oxygène (les 8 segments) clignotent jusqu’à ce que la PO2redescende à 1,5 ou moins. Les avertissements de PO2 sont enregistrés dans le carnet de plongée.
• • Le mode Planification, le mode Réglage et le mode Plongée ne peuvent pas être activés quand l’ordinateur est en état de blocage. (Le mode Planification est passé). L’état de blocage est annulé après qu’un intervalle de surface de 48 heures se soit écoulé, ou lorsqu’une remise à zéro par l’utilisateur est effectuée en pressant simultanément les boutons C et D pendant 15 secondes en mode Heure.
4. Description des fonctions communes à tous les modes

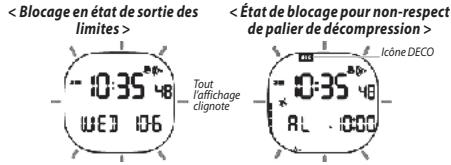

< Blocage en état de sortie des limites >
Non valide (une alarme se fait entendre lors de l’activation ON) Remise à zéro
Le passage des heures se fait comme indiqué sur la table suivante.
Lorsque l’ordinateur est bloqué en état de non-respect d’un palier de décompression, l’icône DECO clignote également dans d’autres modes. Heure Alarme Double fuseau horaire Carnet de plongée Profil de plongée Heure … (en boucle)
Jour de la Dimanche Lundi Mardi semaine Affichage
Les types d’altitude et les altitudes sont affichés comme indiqué sur le tableau suivant.
S’active au niveau 1 S’active au niveau 2 S’active au niveau 3 Clignote au niveau 3
Le mode Plongée ne peut pas être activé en état de décompression lorsqu’il y a une modification du type d’altitude pendant l’état d’intervalle de surface Si le bouton E est activé (ON) dans cet état, l’icône d’interdiction de vol clignote et une alarme sonore se fait entendre de manière continue jusqu’à ce que le bouton E soit désactivé (OFF). < Affichage des types d’altitude 1, 2, 3 >
L’icône d’altitude n’est pas affichée en mode Réglage de l’heure, Réglage de l’alarme, Réglage du double fuseau horaire, Remise à zéro de l’historique, Profil de plongée, Transfert vers un PC, ou lorsque l’historique est affiché en mode Carnet de plongée.
Sonnerie de confirmation
Lorsque la profondeur du palier de décompression dépasse les 30 m Lorsque la durée du palier de décompression dépasse les 99 minutes Lorsque la durée totale de remontée dépasse les 99 minutes
Sonne lorsque la profondeur actuelle atteint la zone nécessitant un palier profond
• Sonne lorsque le bouton E est activé (ON) et que la charge de la pile est défectueuse (BLD) • Sonne lorsque le bouton E est utilisé (ON) et que neuf segments sont affichés sur la barre de niveau de gaz inerte (PGT) du fait d’une modification de l’altitude
Alarme sonore pendant 3 secondes Seule l’alarme quotidienne peut être éteinte en appuyant sur un bouton Il y a une fenêtre de 20 secondes après que l’alarme ait commencé, pour pouvoir l’éteindre. Éteindre l’alarme arrête aussi l’icône de clignoter et celle-ci devient fixe Les alarmes en mode Plongée s’arrêtent lorsqu’une profondeur de 1,4 m ou moins est atteinte et que le bouton E passe sur OFF Les alarmes indiquant que le réglage est interdit ou qu’un mode de réglage ne peut pas être atteint s’arrêtent lorsque le bouton E passe sur ON
• • La BLD a deux états. Lorsque le voltage de la pile diminue, BLD1 est activé (ON) en premier. BLD2 est activé (ON) lorsque le voltage diminue encore plus. Le mode Plongée ne peut pas être utilisé lorsque BLD1 ou BLD2 sont détectés. Affichage du BLD : indiqué par un graphisme de pile. Voltage > 2,7 V 2,7 V – 2,6 V Le mode Réglage de l’heure, le réglage de double fuseau horaire, le mode Planification (sauf par défaut), le mode Remise à zéro de l’historique, et le mode Transfert vers un PC ne peuvent pas être activés, ni le mode Double
• • Après que les dernières données 0:00 soient reçues, l’affichage de la durée de désaturation affiche les segments « – – : – – » après qu’une minute se soit écoulée.
• La durée est mise à jour toutes les minutes. (compte à rebours). Après que les dernières données 0:00 soient calculées, l’affichage du temps d’interdiction de vol affiche les segments «– – : – – » après qu’une minute se soit écoulée.
• L’indicateur de limite d’oxygène (OLI) n’est pas affiché en mode Réglage de l’heure, Réglage de l’alarme, Double fuseau horaire, Carnet de plongée,
• 4-10. Fonction de saut •
(par exemple, après que le bouton B ait été pressé pour revenir du mode Réglage, après que le bouton C ait été pressé pour modifier un réglage, ou après que le bouton D ait été pressé pour activer le rétroéclairage) lorsqu’il est en mode Alarme, Double fuseau horaire, Planification ou Carnet de plongée (tous les modes autres que les modes Heure et Plongée).
(« – – ») apparaissent sur l’indicateur de la FO2, et l’icône NX (Nitrox) clignote.
ENTRETIEN Après une plongée en eau de mer, il est conseillé de rincer Nemo Sport avec de l’eau douce afin de retirer tout résidu de sel. N’utilisez pas de produits chimiques, mettez seulement le Nemo Sport sous l’eau courante.
• la garantie est non-transférable et s’applique strictement à l’acheteur original uniquement. • Les produits MARES sont garantis sans défauts des matériaux et de la fabrication : après un examen technique sérieux, tous les composants qui seraient trouvés défectueux seront remplacés gratuitement. Mares S.p.A. décline toute responsabilité en cas d’accidents de quelque sorte que ce soit qui résulteraient d’une altération ou d’un usage incorrect des produits.
• • COMMENT TROUVER LE NUMÉRO DE SÉRIE DU PRODUIT Le numéro de série du produit se trouve à l'arrière du Nemo Sport. Vous devrez noter ce numéro sur le certificat de garantie qui se trouve à la fin de ce manuel.
