MODE D'EMPLOI CM900 RF HONEYWELL

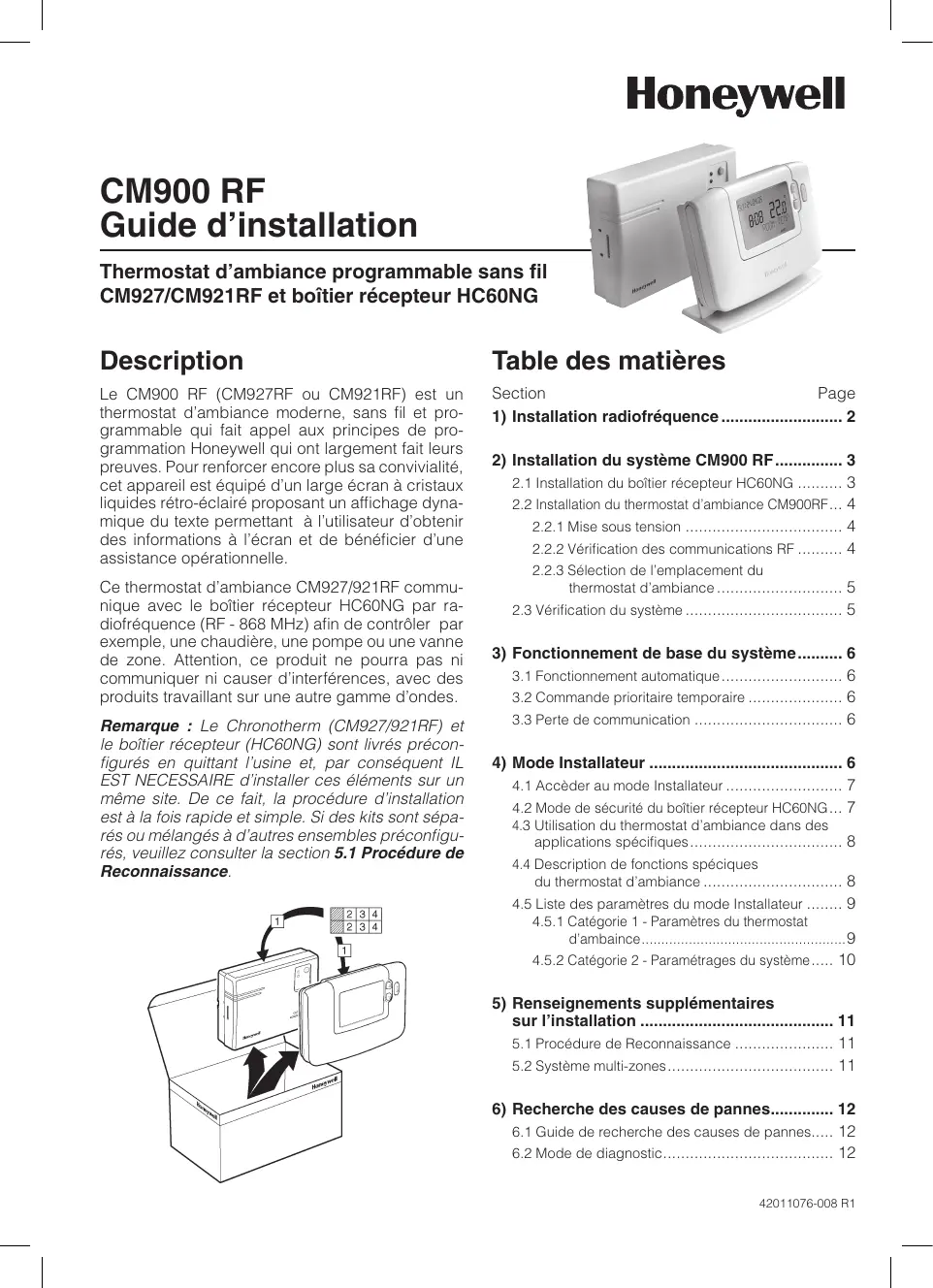

CM900 RF Guide d'installation

Thermostat d'ambiance programmable sans fil CM927/CM921RF et boîtier récepteur HC60NG

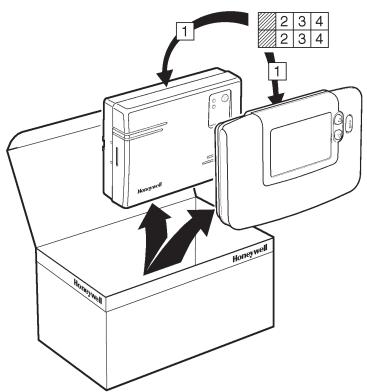

Description

Le CM900 RF (CM927RF ou CM921RF) est un thermostat d'ambiance moderne, sans fil et programmable qui fait appel aux principales de programmation Honeywell qui ont largement fait leurs preuves. Pour renforcer encore plus sa convivialité, cet apparéil est équipé d'un large écran à cristaux liquides rétro-éclairé proposant un affichage dynamique du texte permettant à l'utilisateur d'obtenir des informations à l'écran et de bénéficier d'une assistance opérationnelle.

Ce thermostat d'ambiance CM927/921RF communique avec le boitier récepteur HC60NG par radiofréquence (RF - 868 MHz) afin de contrôle par exemple, une chaudière, une pompe ou une vanne de zone. Attention, ce produit ne pourrait pas ni communiquer ni causeur diinterférences, avec des produits travaillant sur une autre gamme d'ondes.

Remarque: Le Chronotherm (CM927/921RF) et le boittier récepteur (HC60NG) sont livrés préconfigurations en quittant l'usine et, par conséquent IL EST NECESSAIRE dinstaller ces éléments sur un même site. De ce fait, la méthode d'installation est à la fois rapide et simple. Si des kits sont séparés ou mélangés à d'autres ensembles préconfigurations, veuillez consulter la section 5.1 Procedure de Reconnaissance.

Table des matieres

Section

1) Installation radiofréquence 2

2) Installation du système CM900 RF............ 3

2.1 Installation du boitier récepteur HC60NG 3
2.2 Installation du thermostat d'ambiance CM900RF... 4
2.2.1 Mise sous tension 4
2.2.2 Verification des communications RF 4
2.2.3 Sélection de l'emplacement du thermostat d'ambiance 5
2.3 Vérification du système 5

3) Fonctionnement de base du système. 6

3.1 Fonctionnement automatique 6
3.2 Commande prioritaire temporaire 6
3.3 Perte de communication 6

4) Mode Installateur 6

4.1 Acceder au mode Installateur 7
4.2 Mode de sécurité du boîtier récepteur HC60NG... 7
4.3 Utilisation du thermostat d'ambiance dans des applications spécifiques 8
4.4 Description de fonctions spéciques du thermostat d'ambiance 8
4.5 Lieste des parametes du mode Installateur 9

4.5.1 Categorie 1 - Parametres du thermostat d'ambiance. 9
4.5.2 Catégorie 2 - Paramétrages du système.... 10

5) Renseignements supplémentaires sur l'installation 11

5.1 Procedure de Reconnaissance 11
5.2 Systeme multi-zones 11

6) Recherche des causes de pannes. 12

6.1 Guide de recherche des causes de pannes.... 12
6.2 Mode de diagnostic 12

1) Installation radiofréquence

Ces articles faisant appel à la technologie RF, il faut faire très attention lors de leur installation. L'emplacement des composants RF ainsi que la structure du bâtiment peuvent influer sur les performances du système RF. Pour garantir la fiabilité du système, veuillez passer en revue les informations suivantes et les appliquer.

A l'intérieur d'un[bâtiment résidentiel, deux articles peuvent communiquer de façon fiable dans un rayon de 30m . Il est important de savoir que les murs et plafonds sont réduire la puissance du signal RF le schéma suivant illustré un exemple de réduction typique de la puissance d'un signal. Les murs et plafonds qui sont renforcés par du placoplatre double d'un feuillard métallique sont réduire dans des proportions sensiblement plus élevées la force de ce signal.

Dès que vous avez choisi un emplacement pour le Chronotherm, vous pouvez le vérifier en utilisant le mode Test de communication RF que déscrit la section 2.2.3 Emplacement du Chronotherm. Si cet emplacement ne convient pas, le boîtier récepteur ne va pas réagir et il faudra alors désir une autre position.

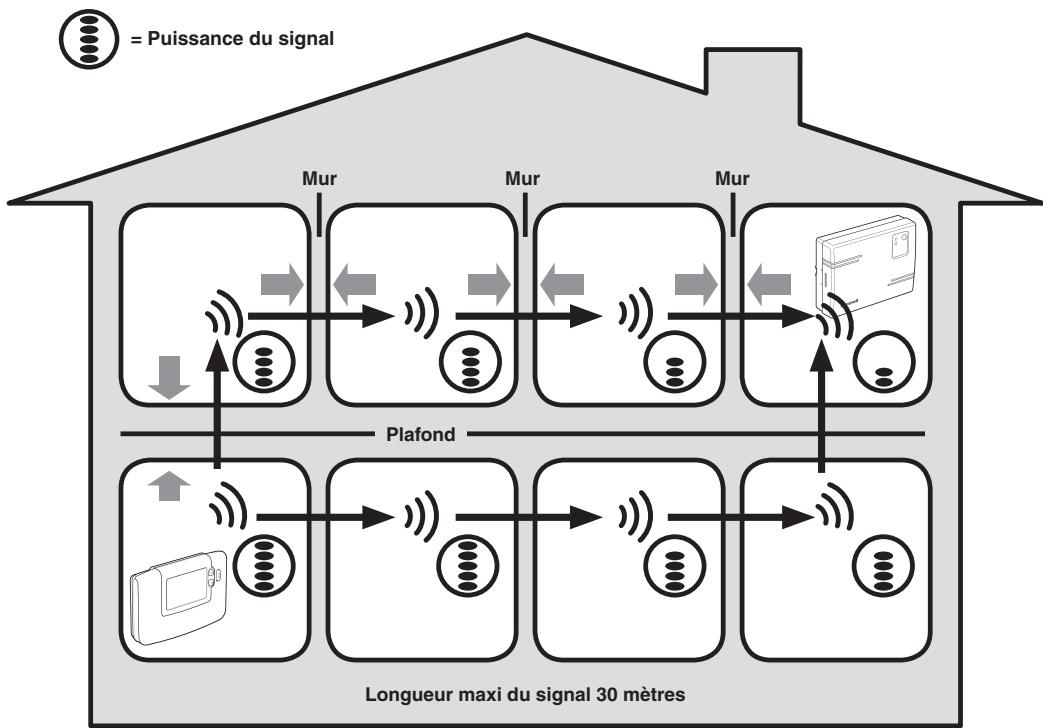

Exemple typique de pertes de signal du fait de la structure du bâtiment

2) Installation du système CM900 RF

Veuillez suivre les illustrations et informations qui figurent ci-après, dans l'ordre indiqué, pour installer correctement le boîtier récepteur et le Chronotherm. En ce qui concerne les applications autres que les chaudières à gaz, pour activer les fonctions spéciales et pour voir les autres options disponibles du système, consultez la section 4) Mode Installateur.

2.1 Installation du boîtier récepteur HC60NG

1

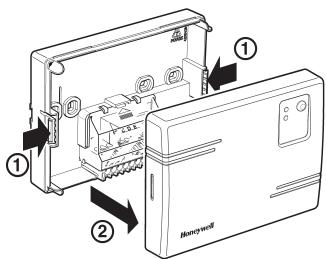

Le boîtier récepteur est un apparéil RF. Pour obtenir les mêilles performances, installez-le dans un lieu dégagé. Maintenez une distance d'au moins 30 cm avec tout autre objet métallique, y compris des boîtiers muraux et l'enceinte de la chaudière.

Ne le placez pas sur des boitiers muraux en métal.

2

3

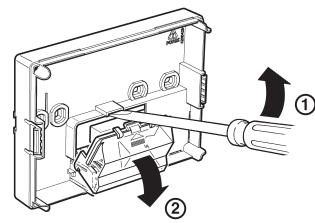

Remarque: Ce boitier récepteur ne contient pas de pieces qui peuvent être réparées ou replacées. Son ouverture et son installation doivent être confiées à un installeréur qualifié.

AVERTISSEMENT : Appareil sensible à l'électricité statique ! Ne touchez pas la carte Electronique.

4
a. Brûleur (contrôle direct)
b. Chaudière

c. Vanne de zone

d. Vanne de zone

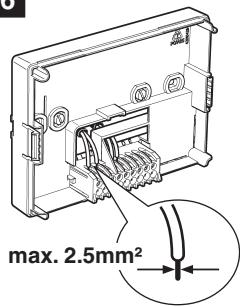

Remarque : Tous les cablages doivent etre conformes aux reglementations de I'IEE.

PRECAUTION: Respectez les limites de température ambiente et de courant (consultez l'étiquette de câblage fixée au coffret récepteur)

5 a.

b.

6
7

2.2 Installation du thermostat d'ambiance CM900RF

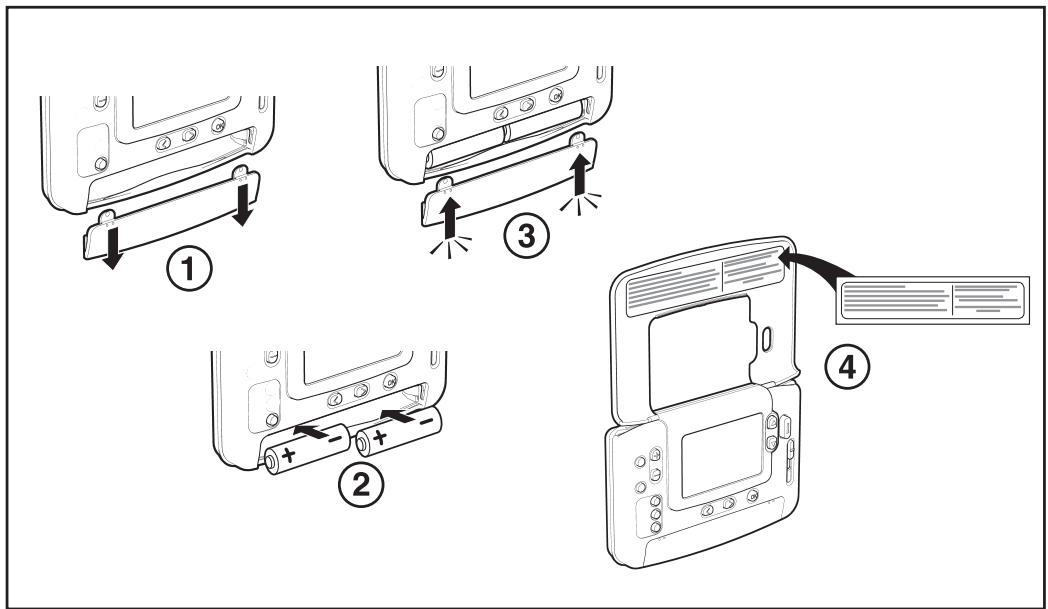

2.2.1 Mise sous tension

1. Retirez le couvercle du compartment à piles puis introduisez les piles fournies avec l'appareil (2 piles alcalines AA LR6).
2. Lors de la première mise sous tension, toutes les langues disponibles pour l'interface s'affichent (uniquement sur certains modèles). Utilisez les touches « et » pour faire défilier les différentes options, l'une après l'autre, jusqu'à ce que la langue recherche viennent s'afficher. Appuyez sur la touche OK verte pour confirmer cette sélection.
3. Faites glisser le commutateur sur la position DATE.
4. Utilisez les touches ⊙ + ou ⊙ pour programmer correctement le jour / le mois / l'année puis appuyez sur la touche verte OK pour confirmer.
5. Utilisez les touches ou pour programmer l'heure correcte puis appuyez sur la touche verte OK pour la confirmer.

2.2.2 Vérification des communications RF

Pour vérifier les communications RF, maintenez le Chronotherm à environ 2 à 3 mètres du coffret récepteur installé. Faite glisser le commutateur sur la position OFF puis appuyez simultanément sur les touches et et la touche pendant 3 secondes. L'appareil affiche le message 'TEST TRANSMISS' et envoie des signaux de test au boîtier récepteur, ce qui entraîne le clignotement du voyant vert toutes les 5 secondes (la sortie du relais resté déclenchée) pendant un maximum de 10 minutes. Lorsque levoyant vert clignote toutes les 5 secondes, passez à l'étape suivante

REMARQUE: Si levoyant vert ne s'allume pas à intervalles réguliers, si levoyant rouge clignote ou si vous étés en train d'installer un boîtier récepteur ou un Chronotherm de rechange, procédez comme indiqué à la section 5.1 Procedure de Reconnaissance.

2.2.3 Sélection de l'emplacement du thermostat d'ambiance

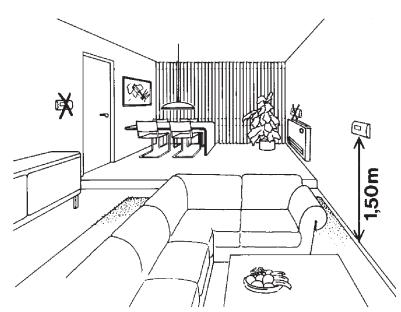

Alors que vous étés toujours dans le mode TEST décrit ci-dessus, il faut positionner le thermostat d'ambiance en tenant compte des illustrations ci-dessous :

1. Identifiez un emplacement approprié qui donne une transmission de signal satisfaisante. Une transmission satisfaisante s'identifie par le clignotement du voyant vert du boitier récepteur toutes les 5 secondes. REMARQUE: Le relais du boitier récepteur sera déclenché.
2. Installez le thermostat d'ambiance: soit sur le mur à l'aide de son socle mural soit sur une table grâce à son support comme représenté ci-dessous.
3. Sortez du mode TEST en faisant glisser le commutateur sur le mode de fonctionnement désiré (AUTO ou MAN).

Socle mural

Support

• Pour obtenir les méilleures performances, il convient d'installer le thermostat d'ambiance dans un lieu dégagé étant donné qu'il s'agit d'un apparéil radiofréquence.
• Maintenez une distance d'au moins 30 cm avec tout autre objecté metallique, y compris des boitiers muraux et d'au moins 1 mètre de tout autre apparéel électrique (exemples : poste radio, téléviseur, ordinateur personnel, etc.).
• Ne le placez pas sur des boitiers muraux en métal. - Il est recommendé de d'abord complètement installer le coffret récepteur.

2.3 Vérification du système

Voussouvezmaintenanteffectueruntestsimple pouryoussurquerquela totalitédu systemaéte correctementinstallée：

1. Faites glisser le commutateur sur le mode OFF.
2. Vérifiez que la chaudière soit sous tension et assurez-vous que le voyant vert du boitier récepteur soit éteint.
3. Faites glisser le commutateur sur le mode MAN.
4. Augmentez le point de consigne jusqu'à la température maximale (35^) en appuyant sur la touche ①. La chaudière doit s'enclencher au bout de quelques secondes et le symbole ② doit apparaitre sur l'écran du thermostat d'ambiance.
5. Faites glisser le commutateur sur le mode OFF. La chaudière va semettre hors circuit au bout de quelques secondes et le symbole A doit disparaitre.
6. Vérifiez le fonctionnement du système en faisant glissez à plusieurs reprises le commutateur sur le mode MAN puis sur mode OFF et vice versa, en tenant compte de la temporisation de commutation mentionnée ci-dessus.

Maintenant vous devriez avoir terminé avec succès l'installation du système – pour commencer à le faire fonctionner avec les paramétrages effectuels en usine, Faites glisser le commutateur sur le mode AUTO ou amenez-le sur PROG pour modifier, suivant besoin, le programme intégré de chauffage.

3) Fonctionnement de base du système

3.1 Fonctionnement automatique

Le boitier recepteur recoit le signal de demande en chauffage (0 - 100%) en provenance du thermostat d'ambiance. Celui-ci fait apparaitre le symbole sur l'écran des qu'une demande de chauffe plus importante s'avere nécessaire. En fonction de la demande, le boitier recepteur va enclencher l'appareil de chauffage en se basant sur les besoin actuels du système.

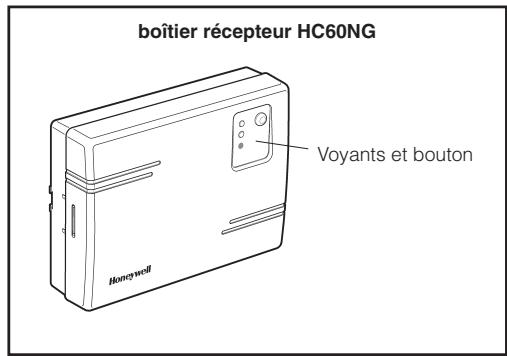

Levoyant vert indique le statut de la sortie du relais :

Voyant vert alumé - relais enclenché
Voyant vert eteint -relais declenché

REMARQUE: Suivant la demande, il est possible que levoyant vert ne soit pas allumé alors que la flamme apparaissé à l'écran. Attendeç quelques minutes, et levoyant vert va s'allumer.

3.2 Commande prioritaire temporaire

Une pression sur la touche du boitier recepteur va enclencher ou déclencher prioritairement le relais. Dés la réception d'un prochain signal en provenance du thermostat d'ambiance, le boitier recepteur revient en mode de fonctionnement automatique étant donné que ce mode est prioritaire sur celle du mode de fonctionnement manuel.

3.3 Perte de communication

Lorsque la communication RF est perdue pendant plus d'une heures, levoyant rouge s'allume pour indiquer qu'aucun message RF n'a ete reçu durant la derniere heures.

Le boîtier récepteur passée également en mode de sécurité qui a été sélectionné dans le mode Installateur (voir section 4.2 Programmation du mode de sécurité du boîtier récepteur HC60NG). Pour permettre le contrôle manuel du boîtier récepteur, la commande prioritaire de sortie est disponible dans le mode de sécurité. Lorsque la communication RF est rétablie, le coffret récepteur repasse automatiquement dans le mode de fonctionnement normal.

Voussouvrez maintenant you servir du MODE D'EMPLOI qui accompagne le thermostat d'ambiance pour expliquer le thermostat au client.

4) Mode Installateur

Le mode Installateur vous permet de modifier des paramètres du système dans le cadre d'applications spécifiques. Ces paramètres se divisent en deux catégories :

• Paramètres de la catégorie 1 - Programmation du thermostat d'ambiance
• Paramétres de la catégorie 2 - Programmation du système.

Ils sont enumeratedes dans la section 4.5 Lieste des parametes du mode Installateur.

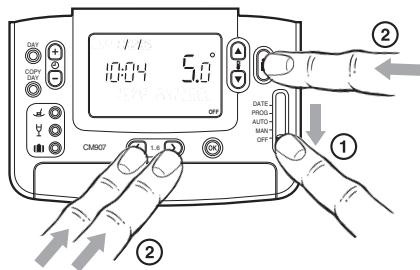

4.1 Acceder au mode Installateur

1

Faites glisser le commutateur pour l'amener sur la position OFF.

Appuyez simultanément sur la touche et sur les deux touches et

3

Appuyez sur la touche ou pour modifier le réglage effectué en usine. L'affichage à l'écran clignote pour indiquer que ce changement a bien eu lieu.

5

Appuyez sur la touche ④ pour-passer au paramètre suivant.

2

4

Sur le thermostat s'affiche le premier paramètre de la section installerate categorie 1 (Parametre n.1 a n.19), comme illustré.

Appuyez sur la touche erte pour confirmer ce changement. L'affichage a l'écran s'arrête de clignoter.

7

6

Appuyez sur la touche pour passer à la
catégorie 2 (2) de la section installerateur
paramètre n.1 a paramètre n.14).

Pour sortir du mode Installateur, amenez le commutateur sur la position AUTO ou MAN.

4.2 Mode de sécurité du boîtier récepteur HC60NG

Le mode de sécurité définit le statut du relais de sortie du boîtier récepteur en cas de perte de communication RF (par exemple, lorsque le thermostat d'ambiance s'arrête de communiquer car ses piles sont à plat). Le réglage fait en usine maintainé le relais déclanché de manière permanente à la suite d'une perte de communication. Pour tout changement de ce réglage, procédez comme suit :

1. Acceder au mode Installateur comme indiqué précédemment.
2. Appuyez sur la touche l pour afficher les paramètres de la catégorie 2.
3. Sélectionnéz le paramètre 7:LC en appuyant sur la touche ⊙ + ou ⊙

4. Sélectionnéz le mode de sécurité en appuyant sur les touches 品 et 出

5. 0 - en cas de perte de communication, le relais se maintainé déclenché (arrêt).

6. 1 - en cas de perte de communication RF, le relais effectue un cycle à 20% marche (enclenché) et 80% arrêt (déclenché).

7. Appuyez sur la touche OK verte pour accepter ce changement.

8. Fixez une étiquette appropriée sur le boîtier récepteur pour indiquer le mode de sécurité sélectionné.

IMPORTANT: Pour activer la protection anti-gel en cas de perte de communication, Sélectionné le mode de sécurité 1. En ce qui concerne les systèmes qui ont une protection séparée contre le gel ou lorsque cette protection n'est pas nécessaire, Sélectionné le mode de sécurité 0.

4.3 Utilisation du thermostat d'ambiance dans des applications spécifiques

Le thermostat d'ambiance CM927/921RF RF est un thermostat polyvalent qui peut s'utiliser pour réguler de nombreuses applications. Dans la plupart des applications types, comme par exemple le contrôle d'une chaudière murale mixte au gaz ou le contrôle d'une vanne de zone, aucune modifications de paramétres n'est nécessaire. Dans le cadre d'autres applications, comme par exemple le contrôle du brûleur de fioul, il est conseilé de modifier certains paramétres pour être dans des conditions d'utilisation optimes. Le tableau suivant énuméré les paramétres les plus fréquement employés dans le cadre d'une application spécifique :

Applications spécifiques		Réglages		Que faut-il changer ?
		Cycle / heures	Durée minimale de MARCHE	Remarque : Tous les paramètres écumentés ci-dessus appartiennent à la catégorie 2 - paramètres de l'ensemble (consultez le tableau des paramètres de l'insealleur)
CHAUFFAGE	Chaudière à gaz (<30 kW)	6	1	Aucun changement n'est nécessaire
	Chaudière à huile	3	4	Réglage 1 : paramètre Ot sur 4Réglage 2 : paramètre Cr sur 3
	Moteur thermique	12	1	Réglage 2 : paramètre Cr sur 12
	Vanne de zone	6	1	Aucun changement n'est nécessaire
	Chauffage électric (charge résistive <8 A)	12	1	Réglage 2 : paramètre Cr sur 12Réglage 3 : paramètre Eh sur 1
CLIMATASION				Pour passer du mode refroidissement au mode chauffage, et vice versa, ajustez le paramètre 4:HC de la catégorie 2 (0 = chauffage, 1 = refroidissement). Ou en appuyant simultanément sur les touches ◆ ou ◆ pendant 5 secondes quand l'appareil se trouve dans l'un des modes de fonctionnement (AUTO, MAN ou OFF). Expliquez à l'utilisateur comment passer d'un de ces modes à un autre en utilisant les touches ◆ ou ◆ et vérifie que le programme de refroidissement fait l'objet de la modification requise.
	Pompe de chauffage / Groupe de climatisation	3	4	Réglage 1 : paramètre Ot sur 4Réglage 2 : paramètre Cr sur 3
	Ventilateur	6	1	Aucun changement n'est nécessaire

4.4 Description de fonctions spéciques du thermostat d'ambiance

Fonction spéciale	Descriptions	Activer / Désactiver
Optimisation (Heure variable de démarrage)	Le thermostat va ajuster l'heure du démarrage, le matin / l'après-midi, afin que la température souhaïée puisse être atteinte dès le début de la période programmée ; exemple : Heure 7:00, Temp 21°C. Le système va limiter l'heure de démarrage à un maximum de 2 heures.	Programmez le paramètre 8: OP (catégorie 1) sur 1.
Chauffage ou refroidissement	Cet apparéil peut s'utiliser pour le chauffage ou pour le refroidissement. Si vous choisissez le mode de refroidissement, cela modifie l'algorithmé de commande et le programme implicite effectué avant la sortie de l'usine. Vous pouvez modifier, indépendamment l'un de l'autre, le profil de chauffage et le profil de refroidissement.	Programmez le paramètre 4: HC (catégorie 2) sur 1.
Changement automatique des horaires d'été d'hiver	Cette fonction modifie automatiquement l'heure lors du dernier dimanche du mois de mars et lors du dernier dimanche du mois d'octobre. Cette fonction est activée avant la sortie de l'usine.	Programmez le paramètre 3: tC (catégorie 1) sur 1.
Etabonnage de la sonde	Si ce thermostat occupe un emplacement particulièrement exposé au chaud ou au froid et ne peut pas être implanté ailleurs du fait du câblage, vous pouvez étaillonner la sonde de +/- 3°C. Cette fonction est utile si vous souhaïez que la valeur affichée soit égale à celle qu'indique un autre apparéil.	Programmez le paramètre 12:tO (catégorie 1) sur le décalage recherche.
Liminé maximale / minimale de température	La température maximaile normale de 35°C peut être ramenée à 21°C pour vous permettre de faire des économies d'énergie. La température minimale normale de 5°C peut être portée à 21°C pour vous protéger contre le froid.	Programmez le paramètre 6:uL (catégorie 1) sur le maximum recherche. Programmez le paramètre 7:LL (catégorie 1) sur le minimum recherche.

4.5 List des paramètres du mode Installateur

4.5.1 Catégorie 1 - Paramètres du thermostat d'ambaince

Paramètre	N° de paramètre	Réglage par défaut de l'usine		Réglage en option
Paramètres de la catégorie 1 - Paramètres du thermostat d'ambaince
		Affichage	Description	Affichage	Description
Affichage sur 12 heures (AM-PM) / Affichage sur 24 h	1:CL	24	Format d'affichage d'horloge de 24 heures	12	Format d'affichage d'horloge de 12 h (AM / PM)
Réinitialisation programme heures / temp.	2:rP	1	Profil Heure / Temp. régèle sur la valeur par défaut de l'usine Passe à 0 lors de la modification d'un des profils heures / temp.	0	L'heure / la température sont celles qui ont été programméesPour rétablit le profil d'usine régèle sur 1
Changement automatique des heures d'été d'hiver	3:tC	1	Changement automatique des heures d'été d'hiver activé	0	Changement automatique des heures d'été d'hiver désactivé
Sélection de la langue	4:LA		Programmation de la langue par défaut	nL ou Fr	Langue sélectionnée
Ecran d'affichage à cristaux liquides à rétro-éclairé	5:bL	1	Activation du rétro- éclairage	0	Eclairage par l'arrière désactivé
Température limite maximale	6:uL	35	Temp. maxi de 35°C - Limite	21 à 34	Réglage entre 21°C et 34°C par increments de 1°C
Température limite minimale	7:LL	5	Temp. mini de 5°C - Limite	5 à 21	Réglage entre 6°C et 21°C par increments de 1°C
Optimisation	8:OP	0	Optimisation désactivée	1	Optimisation activée
Etalonnage de la sonde	12:tO	0	Pas de décalage de température	-3 à +3	Réglage entre -3°C et +3°C par increments de 0,1°C
Bande proportionnelle	13:Pb	1,5	Bande proportionnelle de 1,5 degré	1,6 à 3,0	Réglage entre 1,6°C et 3,0°C par increments de 0,1°C
Réinitialisation des paramètres sur les valeurs implicées programmesées à l'usine	19:FS	1	Tous les réglages sont des valeurs par défaut de l'usine Passe à 0 lors de la modification de l'un des paramètres	0	Les réglages sont ceux qui ont été modifiés ci-dessusPour rétablit le profil d'usine régèle sur 1

Remarques

1) N'oubliez pas que vous doivent appuyer sur la touche verte pour confirmer la modification du paramètre. Pour sortir du mode Installateur, faites glissez le commutateur sur la position AUTO ou MAN.

4.5.2 Catégorie 2 - Paramétrages du système

Paramètre	N° de paramètre	Réglage par défaut de l'usine		Réglage en option
Paramètres de la catégorie 2 - Paramétrages du système (pressez ◆ pour accéder à cette catégorie)
		Affichage	Description	Affichage	Description
Durée minimale de marche de la chaudière	1:Ot	1	Durée DE MARCHÉ d'au moins 1 minute	2 à 5	Sélection d'au moins 2, 3, 4 ou 5 minutes DE MARCHÉ
Nombres de cycles	2:Cr	6	6 cycles par heures (c/h)	3,9 ou 12	Sélection de 3, 9 ou 12 cycles par heures
Chauffage / refroidissement	4:HC	0	Déactivée	1	Activation du mode Chauffage et refroidissement
Dégommage	5:PE	0	Dégommage déactivé	1	Dégommage activé
Synchronisation du système	6:Sn	0	Fonctionnement normal du thermostat	1	Thermostat configuré en tant que Synchronisseur
Mode sécurité	7:LC	0	Relais déclenchée	1	Relais 20% enclenché 80% déclenché
Utilisation de la température d'ambiance	8:Su	0	Commande HC60NG	1,2,3 ou 4	1 - Commande HR80/HM80 avec sonde individuelle ou à distance (pas d'affichage de la température)2 - Commande HR80/HM80/HCE80 avec sonde CM3 - Commande HC60 et commande HR80/HM80/HCE80 avec sonde individuelle ou à distance4 - Commande HR80/HM80/HCE80 avec sonde individuelle ou à distance (avec affichage de la température)
HR80 : fonction ouverture de fenêtre	9:HO	0	Déactivée	1	Activée
HR80 : dérogation locale	10:HL	1	Activée	0	Déactivée
Température maximale de départ	11:uF	55	Temp. de début maximal 55°C	0 à 99	Réglage entre 0°C et 99°C par incréements de 1°C
Température minimale de départ	12:LF	15	Temp. de début minimal 15°C	0 à 50	Réglage entre 0°C et 50°C par incréements de 1°C
Temps de course du moteur	13:Ar	150	150 secondes	0 à 240	Réglage entre 0 et 240 sec par incréements de 1 sec
Temporisation coupure pompé	14:Pr	15	15 minutes	0 à 99	Réglage entre 0 et 99 minutes par incréement de 1 min

Remarques

1) N'oubliez pas que vous doivent appuyer sur la touche verte pour confirmer la modification du paramètre. Pour sorting du mode Installateur, faites glissez le commutateur sur la position AUTO ou MAN.
2) Ces paramètres occupent la position centrale de réglage pour le système à zones lorsque le thermostat de piece est configuré en tant que synchronisateur du système.
3) Le paramètre "Durée mini DE MARCHE" ne s'applique que pour un contrôle de chaudière. Tous les boitiers récepteur de zones fonctionneront avec une durée mini de 30 secondes.

5) Renseignements supplémentaires sur l'installation

5.1 Procedure de Reconnaissance

La procédure de reconnaissance décrite ci-dessous est nécessaire si :

• L'un des composants du système (thermostat d'ambiance ou boîtier récepteur) est remplaçé.
• Le relais récepteur a des informations incorrectes de reconnaissance ou ne contient pas de données méorisées (par exemple, en cas de mélange des produits dans un même kit).

REMARQUE : Pendant la procédure de reconnaissance, maintenez une distance d'environ 1 mètre entre le thermostat d'ambiance et le relais récepteur.

Procedure de Reconnaissance :

1. Maintenez enfoncée pendant 15 secondes le bouton du boitier relais pour réinitialiser les données qui auraient pu être mémorisées précédemment. Au bout de 15 secondes levoyant rouge clignote de la façon suivante : allumé pendant 0,1 seconde et éteint pendant 0,9 s.
   REMARQUE: Au bout de 5 secondes, levoyant rouge commence à clignoter allumé pendant 0,5 seconde et étèint pendant 0,5 seconde, mais vous doivent maintainir la pression sur cette touche.
2. Relâchéz le bouton.
3. Maintenez enfoncée pendant 5 secondes ce même bouton pour entrer en mode reconnaissance. Le voyant rouge clignote de la façon suivante : allumé pendant 0,5 seconde puis eteint pendant 0,5 seconde.
4. Faites glissez le commutateur en position OFF puis appuyez simultanément sur les touches et et la touche Cet appeareil affiche alors les mots InSt et RECONN CHAUFF'.
5. Appuyez sur la touche OK pour envoyer le signal de reconnaissance au boitier récepteur. Levant rouge s'estint pour confirmer le succès de la reconnaissance. Si cevoyant rouge continue de clignoter, appuyez de nouveau sur cette touche jusqu'à ce qu'il s'éteigne.
6. Passez maintainant à la section 2) Installation du système CM900 RF pour programmer le système.

5.2 Système multi-zones

Les thermostats d'ambiance et leurs boitiers récepteurs peuvent également être intégré à un système multi-zones. De plus, le thermostat d'ambiance CM927/921RF est compatible avec toute une série d'autres produits Honeywell dont les têtes électroniques de radiateurs HR80, le module de commande de vanne HM80 et les régulateurs de plancher HCE80. Si vous avez l'intention de l'utiliser de cette façon, vous pouvez vous procurar des consignes supplémentaires d'installation et d'utilisation en contactant l'adresse qui se trouve à la fin de ce guide.

REMARQUE: Certainesétiquettes remises avec cet ensemble sont destinées à des applications multizones.

6) Recherche des causes de pannes

6.1 Guide de recherche des causes de pannes

Symptôme (message d’anomalie)	Cause possible	Correction
Le thermostat d'ambiance affiche le symbole mais le relais du boîtier récepteur ne s'enclenché pas.	Ce fonctionnement est normal. Le thermostat d'ambiance n'envoie que le signal de demande (0 à 100%) au boîtier récepteur. En fonction de ce signal, le boîtier récepteur va enclencher le relais lorsque cela s'avérera nécessaire.	L'utilisation de la touche ↓ modifie de quelques degrès le point de consigne de température. Le boîtier récepteur doit enclencher le relais après une temporisation de plusieurs secondes.
Le boîtier récepteur ne réagit pas aux changements de point de consigne sur le thermostat d'ambiance.	Le thermostat d'ambiance n'est pas reconnu avec le boîtier récepteur.	Réinitialissez et effectuez la procédure de reconnaissance comme expliqué à la section 5) Rensignements supplémentaires sur l'installation.
Après la procédure reconnaissance, le voyant rouge est allumé et le voyant vert du boîtier récepteur clignote toutes les 3 secondes.	Procédure de reconnaissance incorrecte ou incomplète. Position incorrectly du thermostat d'ambiance durantla connexion.	Repeat the binding procedure. Repeat the binding procedure keeping approx. 1 m distance between the receiver box and the room thermostat.
Le voyageur rouge du boîtier récepteur est allumé (perte de communication).	Le boîtier récepteur ne recoit pas de messages RF en provenance du thermostat d'ambiance : ce signal RF est bloqué car le thermostat d'ambiance occupe un emplacement incorrect. Les piles du thermostat d'ambiance sont à plat.	Changez l'emplacement du thermostat d'ambiance en suivant les consignes de la section 2) Installation du système CM900 RF. Remplacez les piles du thermostat d'ambiance.

6.2 Mode de diagnostic

Le thermostat d'ambiance CM927/921RF a un mode auquel l'utilisateur peut acceder, fournissant des informations utiles à une personne chargée de l'entretien, en cas de panne du système et qui permet de s'assurer que la chaudière fonctionne. Pour entrer dans ce mode, faites glissez le commutateur en position OFF puis maintenance enforcée la touche pendant 5 secondes. Le thermostat d'ambiance passée alors en mode programmation par l'utilisateur. Ensuite, maintenez simultanément enforcée les touches et + . Le thermostat d'ambiance va maintainir le relais enclenché pendant 5 minutes et les informations suivantes viennent s'afficher en appuyant sur la touche ou : ID modulo, code date (SS/AA) et checksum.

Honeywell déclare par la présence que ce thermostat d'ambiance CM927/CM921 et son boîtier récepteur HC60NG sont conformes aux obligations essentielles et aux autres dispositions pertinentes des normes 1999/5/CE, 73/23CE et 89/336CE.

"Appareil fabriqué pour le compte et au nom de la division Environment and Combustion Controls de Honeywell Technologies Sarl, Ecublens, Route du Bois 37, Suisse, par son représentant agréé Honeywell International Inc."

HONEYWELL SA

Av du Bourget, 3

1140 Bruxelles

Tel.:[phone]

Fax.:[phone]

www.honeywell.be

42011076-008 R1
