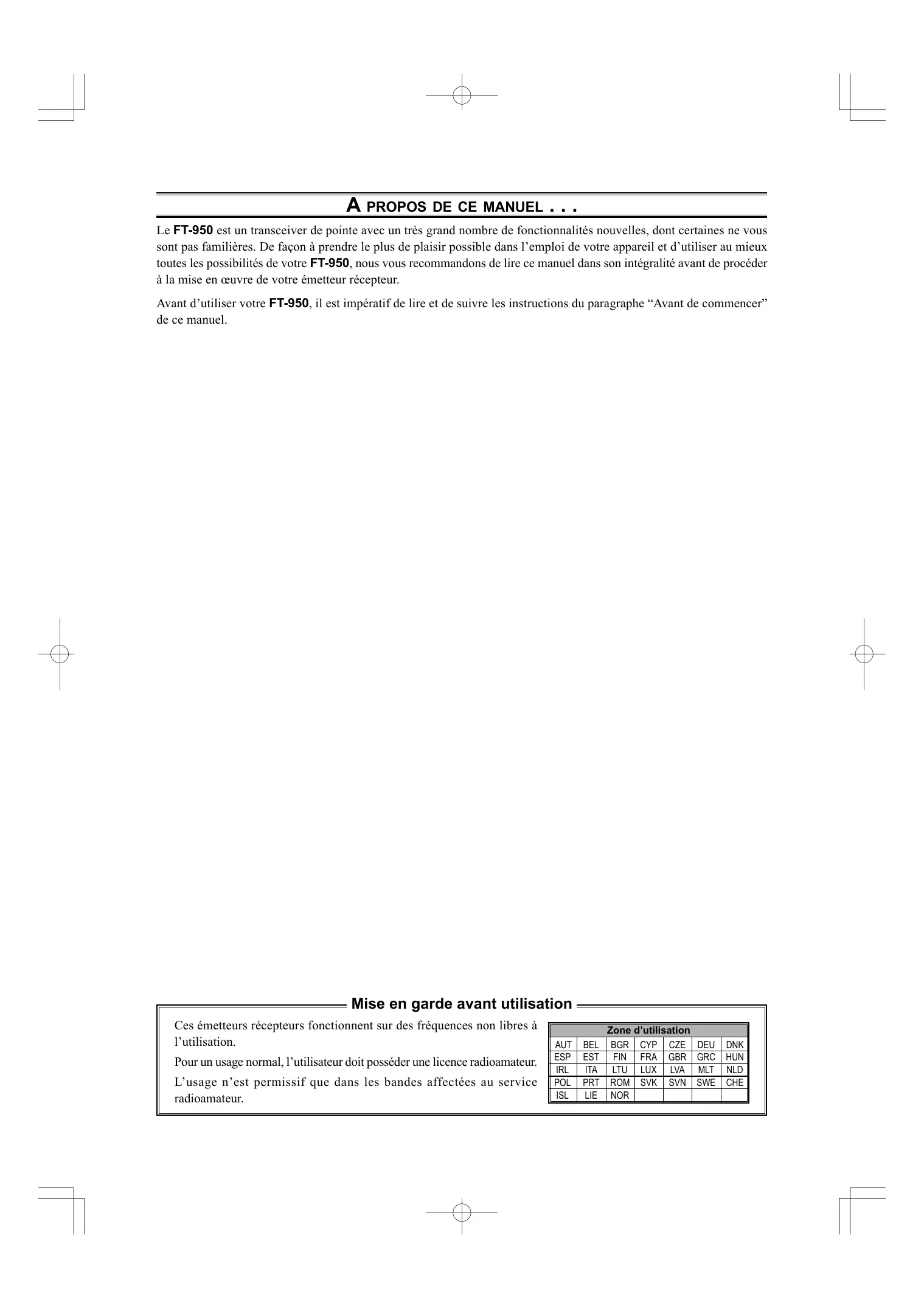

MODE D'EMPLOI FT-950 YAESU

Le FT-950 est un transceiver de pointe avec un très grand nombre de fonctionnalités nouvelles, dont certaines ne vous sont pas familières. De façon à prendre le plus de plaisir possible dans l'emploi de votre apparéil et d'utiliser au mieux toutes les possibilités de votre FT-950, nous vous recommendons de dire ce manuel dans son intégrality avant de procédé à la mise en œuvre de votre émetteur récepteur.

Avant d'utiliser votre FT-950, il est impératif de dire et de suivre les instructions du paragraphe "Avant de commencer" de ce manuel.

Mise en garde avant utilisation

Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l'utilisation.

Pour un usage normal, l'utilisteur doit posseder une licence radioamateur.

L'usage n'estpermissif que dans les bandes affectees au service radioamateur.

Zone d'utilisation
AUT	BEL	BGR	CYP	CZE	DEU	DNK
ESP	EST	FIN	FRA	GBR	GRC	HUN
IRL	ITA	LTU	LUX	LVA	MLT	NLD
POL	PRT	ROM	SVK	SVN	SWE	CHE
ISL	LIE	NOR

Nous vous remercions pour l'achat de votre émetteur récepteur amateur Yaesu Que ce soit votre premier équipement ou que le matériel Yaesu constitue le principal de l'équipment de votre station radioamateur, nous espérons sincèrement que vous utiliserez avec plaisir votre nouveau transceiverpendant de longues années.

Le FT-950 est un émetteur récepteur H.F. de grande classe avec des performances exceptionnelles à la fois en émission et en réception. Le FT-950 peut être utilisé dans la plupart des situations qui nécessrent un haut niveau de compétitivité que vous soyez en concours, en traffic DX ou dans un environnement deTraffic en mode digital.

BConstruis sur les bases du populaire FTdx9000, tout en assumant la renommée de la série des FT-1000, le FT-950 offre jusqu'à 100 Watts de puissance en sortie en SSB, CW et F.M. (25 Watts en porteuse AM). La technologie "DSP" est utilisé à fond dans ce projet, permettant ainsi des performances exceptionnelles à la fois en émission et en réception.

Disponible en option pour le FT-950 la platine de gestion de données (DMU-2000), offre des capacités d'affichage plus étendues via un moniteur d'ordinateur que peut brancher l'utilisateur. L'affichage comprend les fonctionnalités de scope de bande, de scope audio, d'oscilloscope X-Y, d'horloge mondiale, de commande de rotor d'antenne, et un affichage complémentaire des divers statuts pouvant être suivi dans le transceiver en plus de ceux déjà disponibles sur la station.

Et pour une protection exceptionnelle des signaux très forts de voisinage, les kits optionnels de “ réglage” HF qui se branchent sur le panneau arrière, apportent une sélectivité extraordinairement étroite permettant la protection du récepteur des interférences très voisines dans une bande très occupée.

En entrée, vous pouvezCHOISIR un des deux préamplis HF ou l'IPO (Intercept Point Optimization) utilisant la commutation directe sur le premier mélangeur et/ou trois niveaux d'atténuation HF au pas de 6-dB.

Le récepteur du FT-950 utilise le filtrage DSP,相當 de nombreuses fonctionnalités déjà générées sur le FTdx9000, comme la bande passante variable, le décalage FI et le filtrtre contour. La réduction de bruit digitale et le filtrage digital notch automatique sont égalementopsis de même qu'un filtrte notch FI à réglage manuel.

Côté émission, l'équaliser de microphone paramétrable sur trois niveaux, exclusivement Yaésu, permet un réglage précis et modulable de la ↔ response du signal créé par votre voix et le microphone. L'amplitude, la fréquence centrale et la bande passante du signal produit peut être régèle indépendamment pour les graves, les médiums et les aigus tout comme la largeur de bande transmise.

Les fonctions complexes comprehennent l'entrée directe de la fréquence et le changement de bande au clavier, un compresseur de modulation, une écoute vocale sur la FI pour les modes opérateurs concernés, une commande de tonalité pour l'écoute locale en CW, une fonction Spot en CW, le Full QSK CW, un Noise Blanker FI ajustable, et un squelch en tout mode. Deux prises antennes TX/RX, sont disponibles sur le panneau arrêté. Deux prises pour manipulator sont également disponibles (une sur la face avant et l'autre sur le panneau arrêté), et elles peuvent être configurées indépendamment l'une de l'autre pour recevoir les signaux d'un manipateur à palettes ou d'une simple “pioche” ou encore d'une ligne de commande par ordinateur. Enfin l'enregistrement digital de messages vocaux ou la mise en mémoire de messages CW sont également possible.

L'établissement de la fréquence est extraordinairement simple sur le FT-950. A côté de la saisie directe de la fréquence pour à la fois le VFO principal et le VFO secondaire, différentes touches permettent la sélection des bandes, et chaque touche de bandes donnent accès à trios réglages indépendants en ce qui concerne la fréquence du VFO, le mode, et le choix des filtres par bande, ainsi il est possible de faire des réglages de VFO séparés pour trois parties différentes de chaque bande.

L'appareil dispose en plus de 99 mémoires que l'on peut scanner, chacune d'elle enregistrant les réglages des filtres FI, clarifier, condition de scanning, en plus de la fréquence. De plus, 5 banques mémoires à rappel rapide permettent d'enregistrer d'un seul appui, tous les réglages de fonctionnement.

Un coupleur automatique d'antenne interne integre 100 mémoires, qui sauvégardent automatiquement les réglages de couplage afin de pouvoir les rappeler rapidement ultérieurement.

Il est facile d'interfacer le FT-950, pour le traffic en mode digital, attention de bien identifier les prises RTTY/PKT sur le panneau arrêté. L'optimisation de la bande passante des filtres, les réglages du DSP, le point d'insertion de porteseuse, et l'affichage du décalage, tout cela est possible grâce au menu du système de programmation.

La technologie avancée de l'appareil n'est qu'une partie de votre FT-950. Vertex Standard reste toujours à vos cotés avec un réseau mondial de vendeurs. Nous approucions beaucoup l'investissement que vous avez fait dans le FT-950, et nous sommes concernés pour que vous utilisiez au moins votre émetteur récepteur. N'hésitez à prendre contact avec votre vendeur le plus proche ou avec une des directions nationales de Vertex Standard, pour tout conseil technique, pour toute aide d'interfacage et pour toute recherche d'accessoires. Merci également de consulter la page d'accueil du site http://wwwvertexstandard.com pour avoir les dernières informations de pour les produits de Vertex, Standard Horizon et Yaesu.

Merci de dire ce manuel dans son intégralité, pour connaître au moins toutes les possibilités de votre FT-950 et merci encore pour votre achat!

Description générale 1

Accessoires & Options 4

Accessoires fournis 4

Options dispensibles 5

Avant de commencer 6

Rehausser les pieds supports cotoé face avant 6

Réglage du couple de rotation du Dial principal .... 6

Réinitialiser le microprocesseur 7

Remise à zéro des mémoires (seules) 7

Réinitialisation des paramètres des menus...... 7

Réinitialisation totale 7

Installation et branchements 8

Branchement de l'antenne et des câbles d'alimentation...... 10

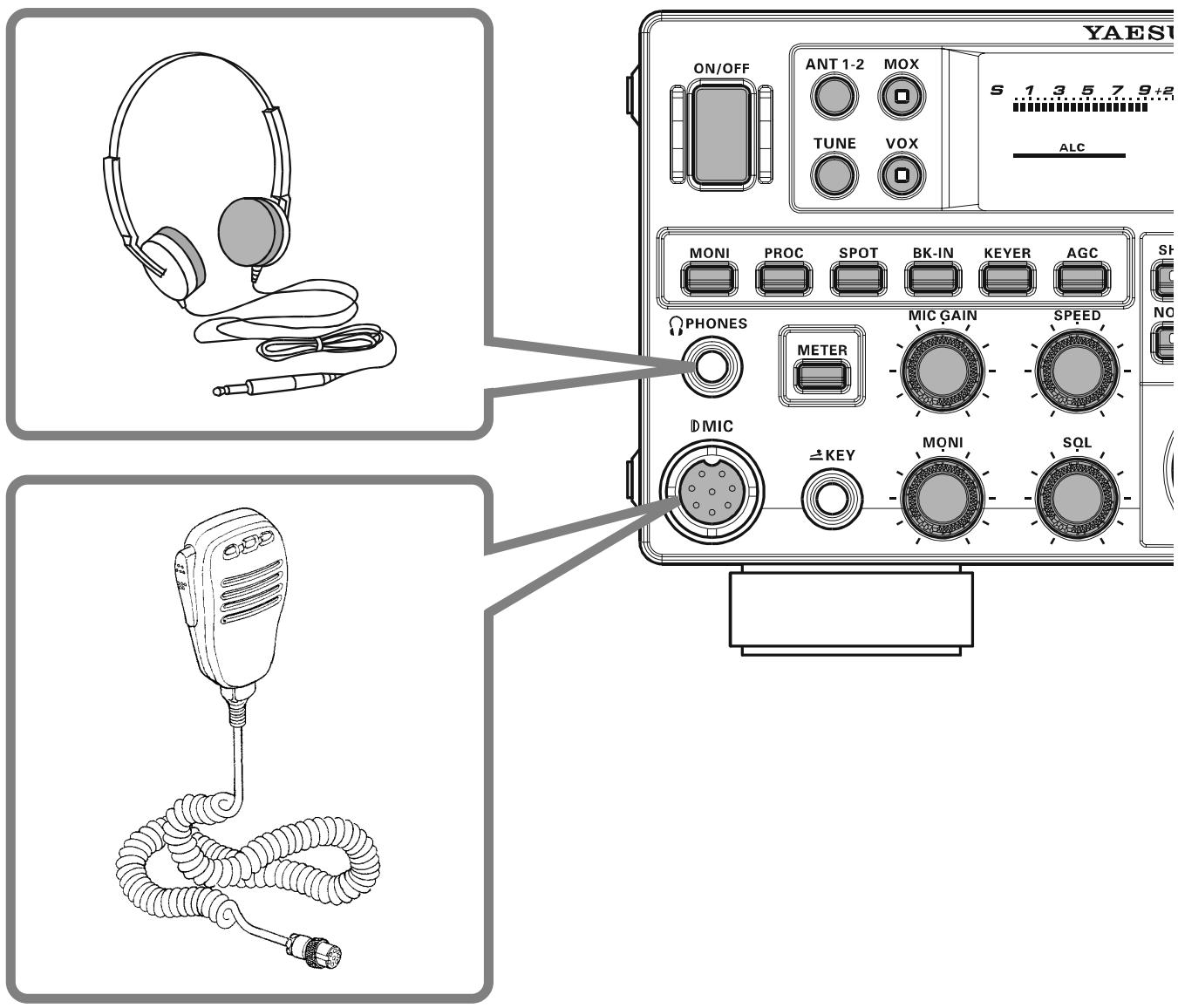

Branchement du microphone et des écouteurs .... 11

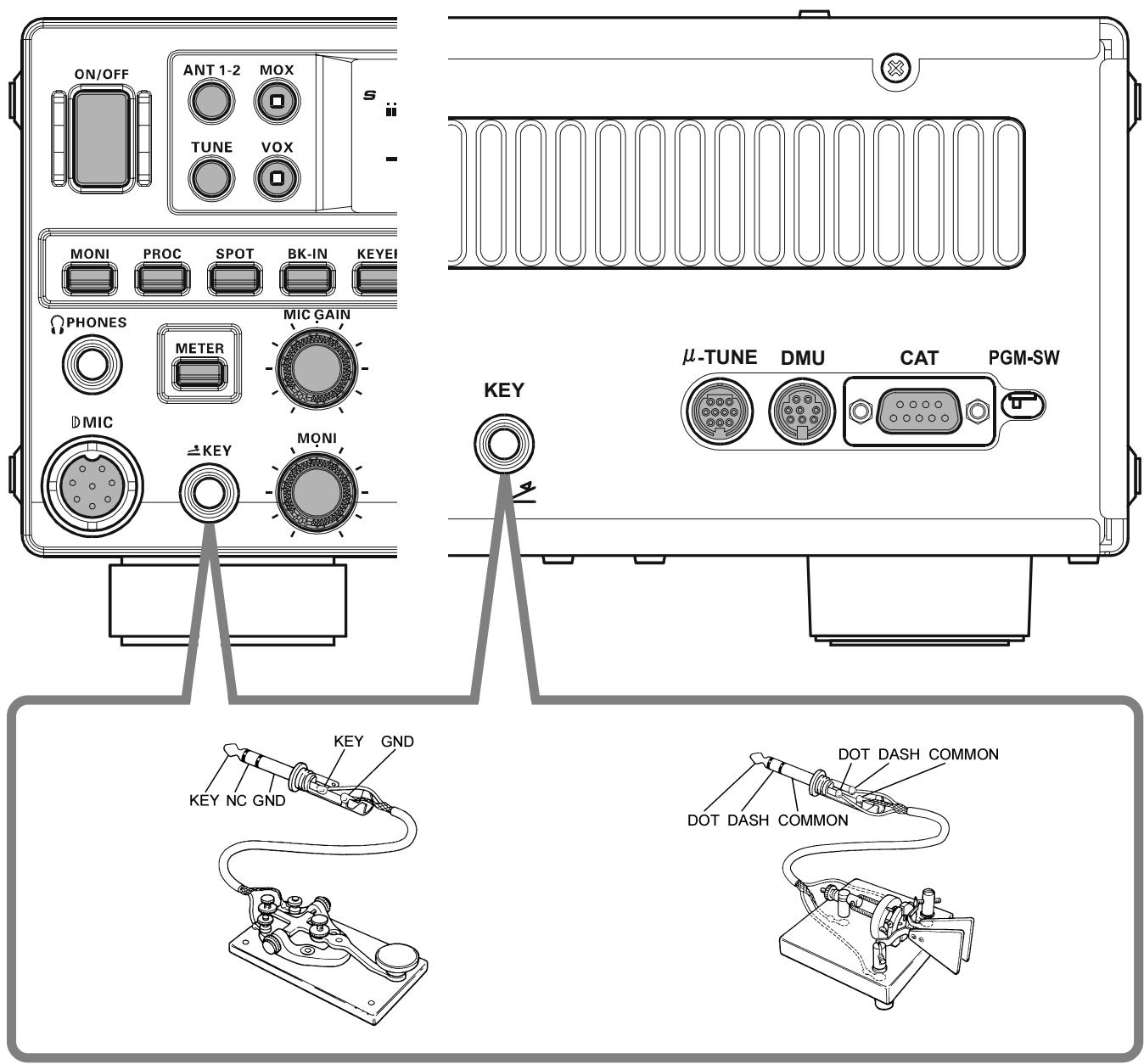

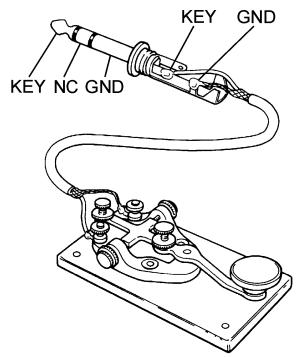

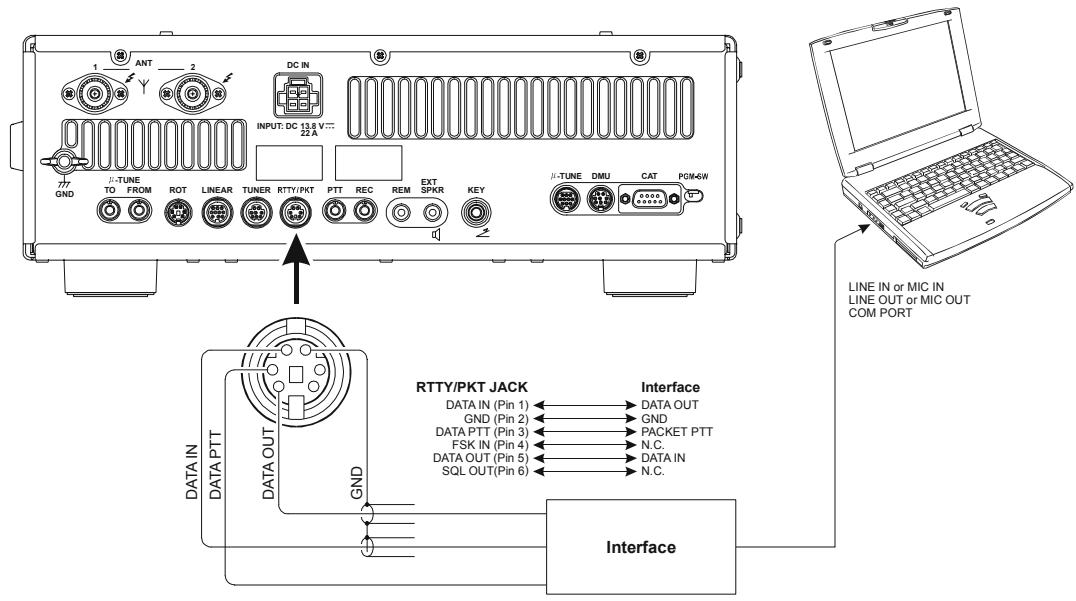

Branchement de clé de manipulator, de manipulator et de lignes PC .... 12

Branchement de l'amplificateur linéaire VL-1000.... 13

Interfacage avec d'autres amplificateurs linéaires.... 14

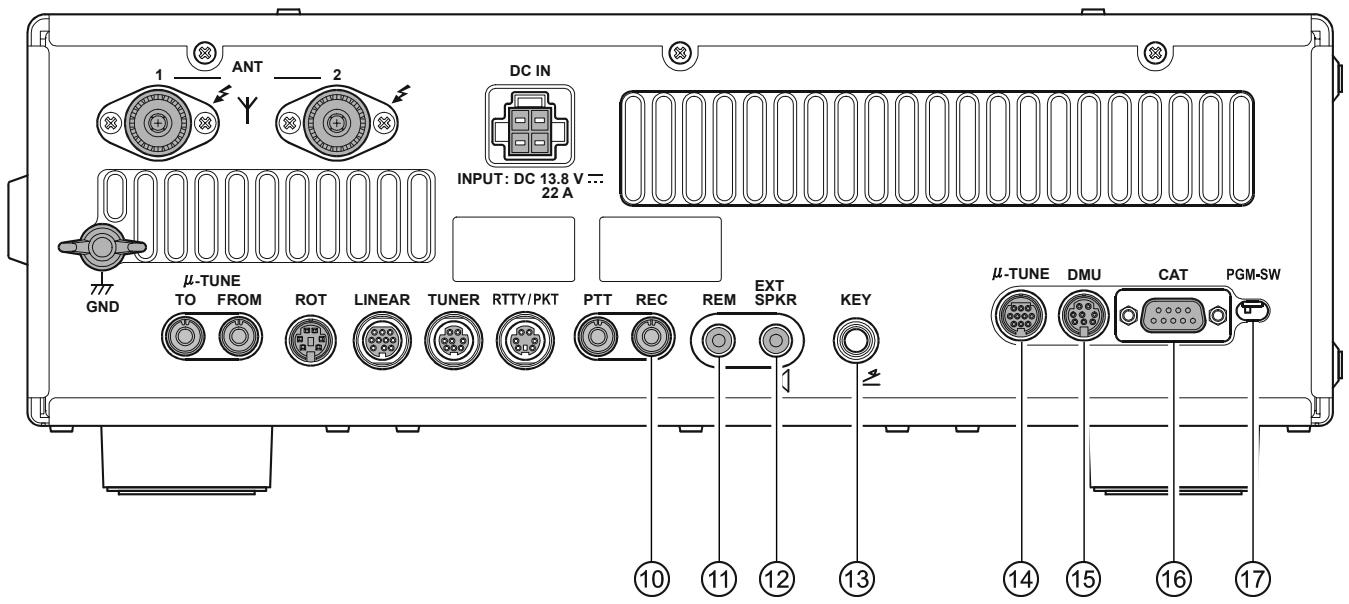

Brochage des prises 15

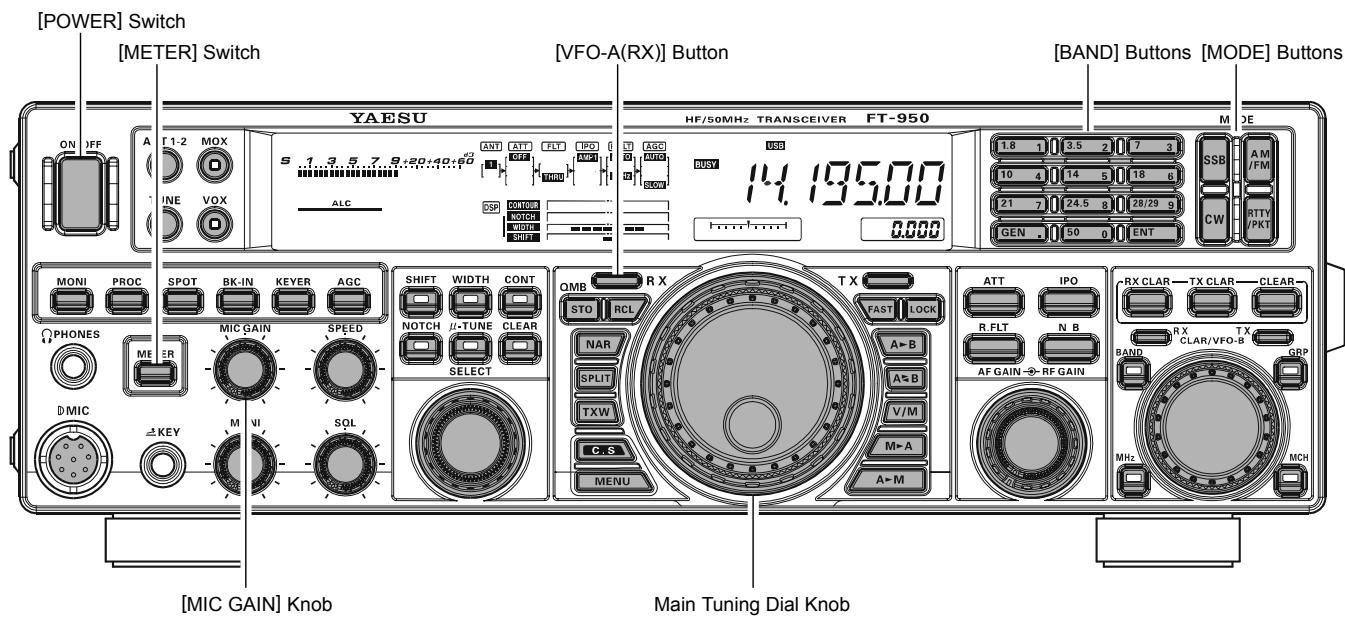

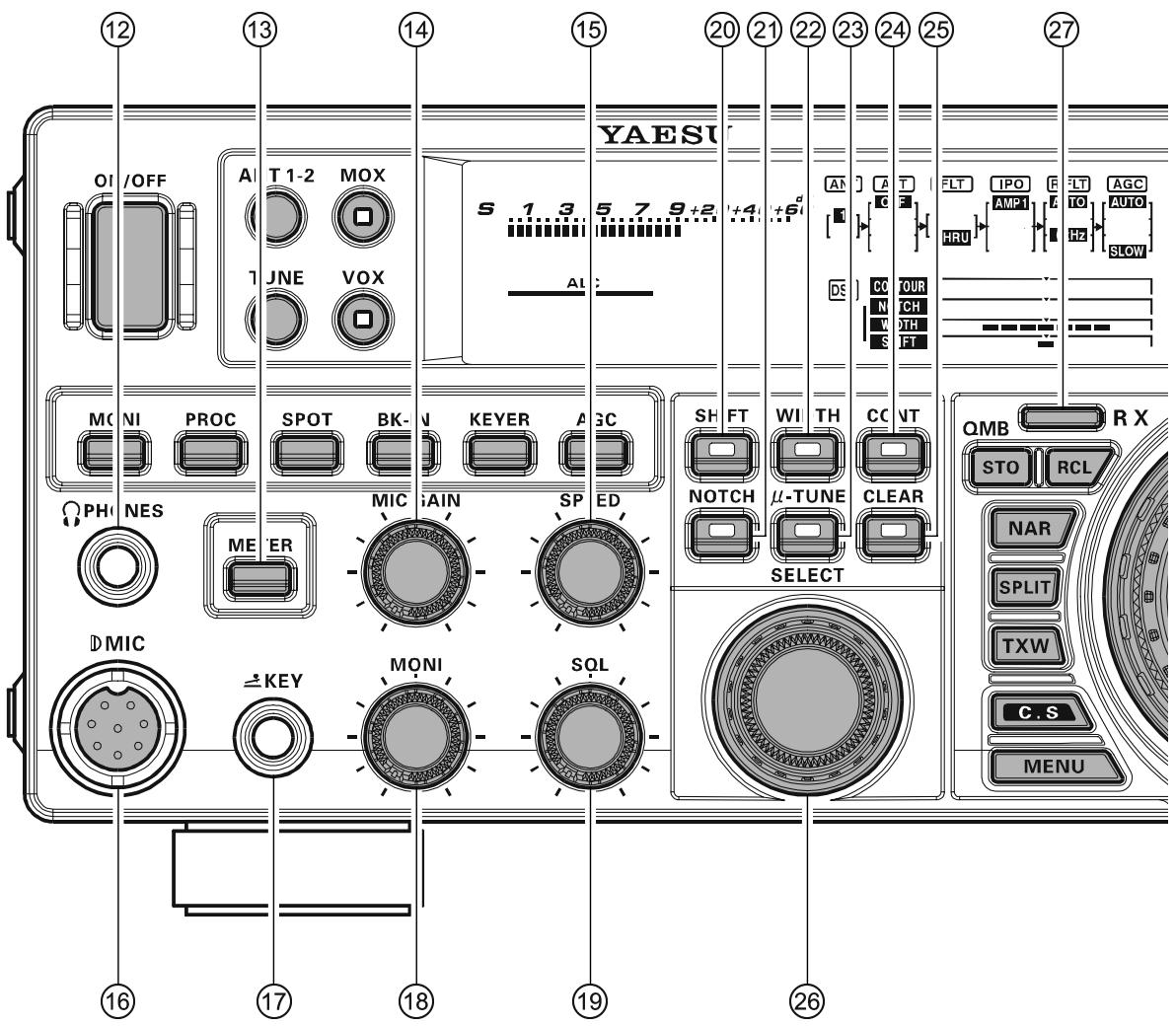

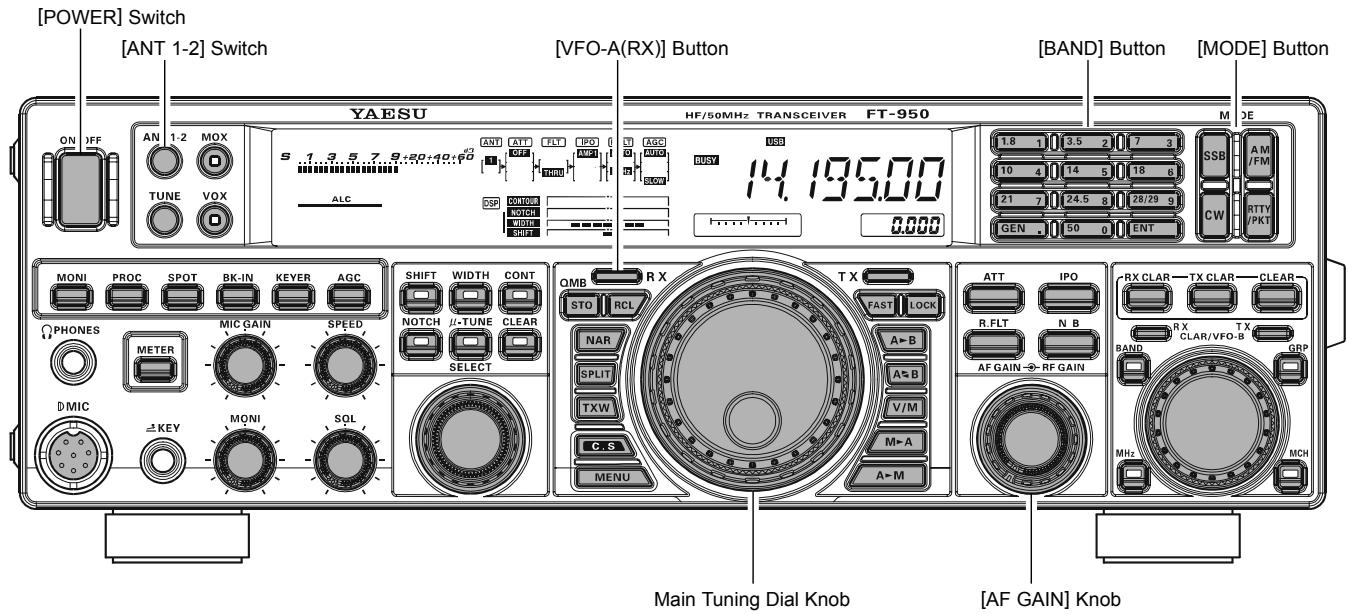

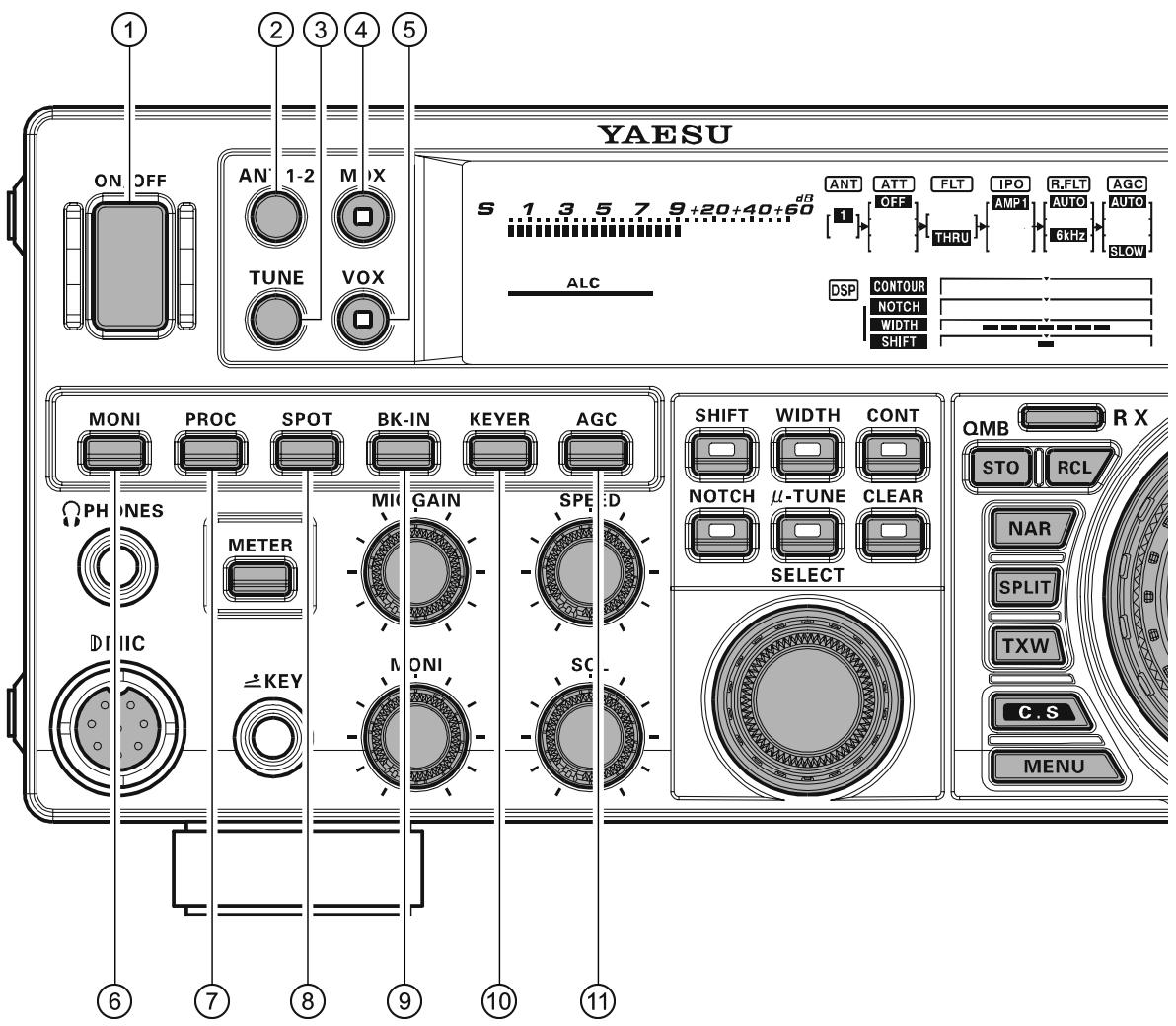

Commandes et commutateurs de la face avant.....16

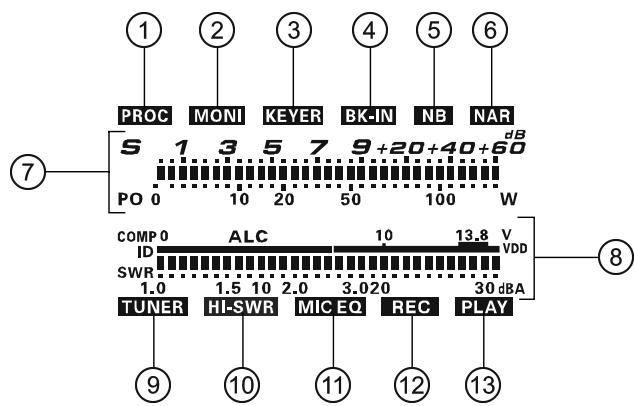

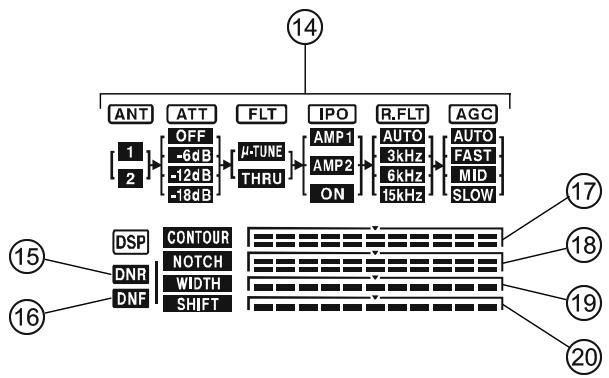

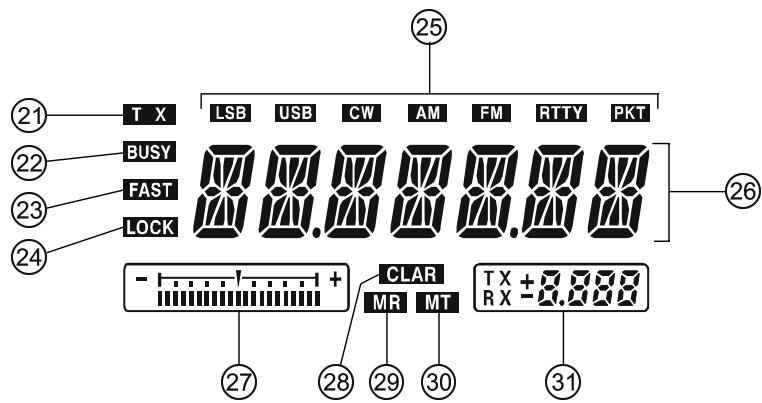

Indications de l'afficheur 24

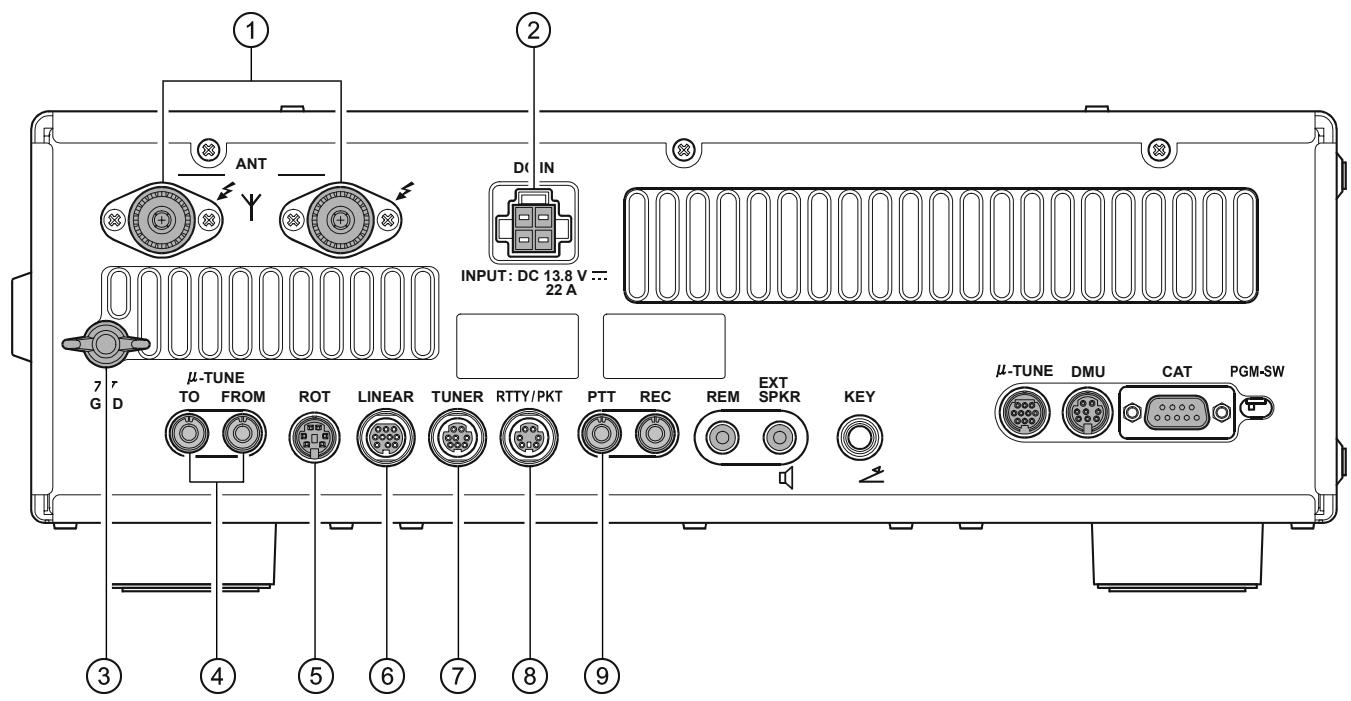

Panneauarriere 27

Mise en œuvre de base: réception sur les bandes amateurs ..... 29

Utilisation de la bande "60 metres" (5 mhz) (version U.K. uniquement).... 32

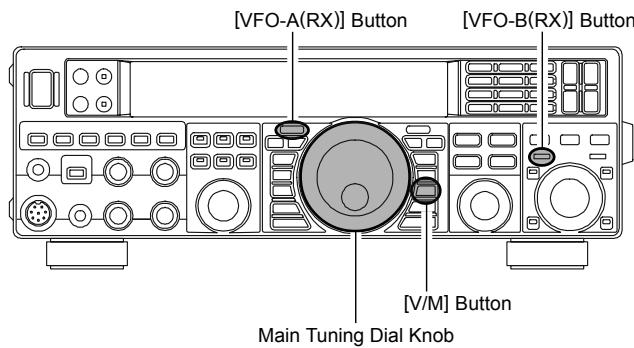

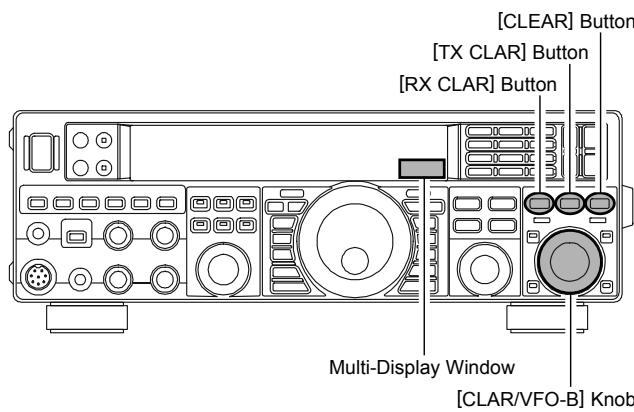

Utilisation du CLAR (Clarifier) sur le (VFO-A).... 33

LOCK 34

DIMMER 34

Fonctions pratiques 35

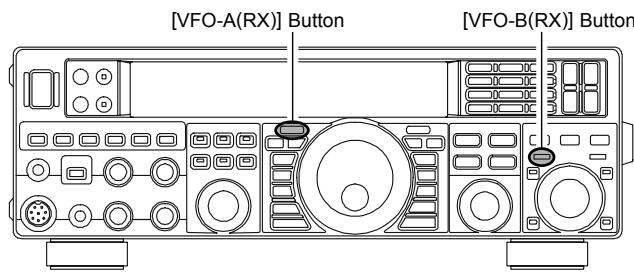

Emploi du VFO-B 35

Utilisation de "MY Bandes" 36

Emploi de plusieurs fréquences sur le VFO 37

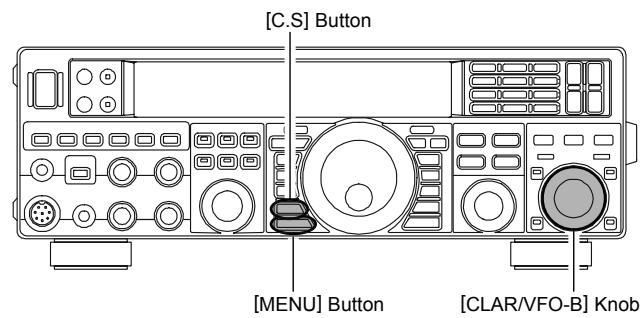

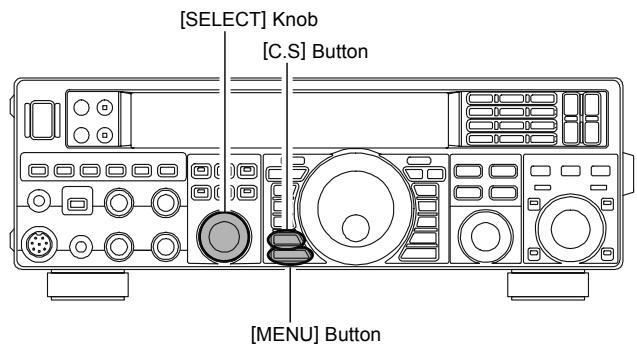

C.S (commutateur personnelé) 37

Fonctions commande de moteur d'antenne 38

D'autres techniques pour naviguer en fréquence .... 39

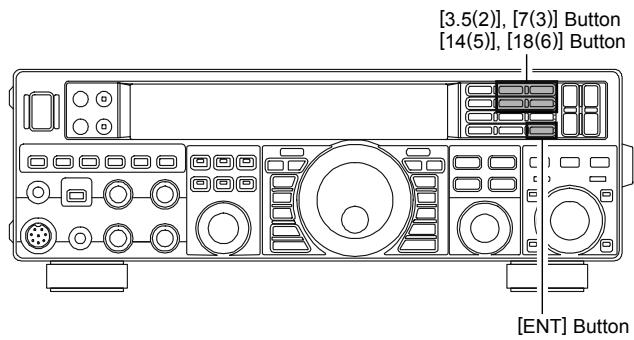

Entree de la frquence au clavier 39

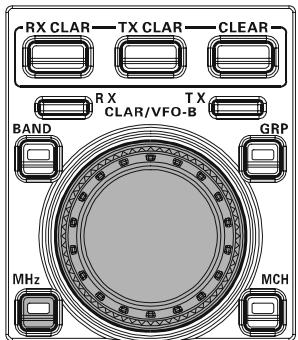

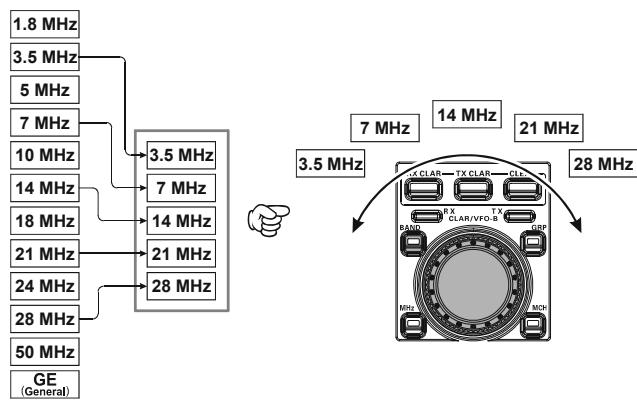

A l'aide du bouton [CLAR/VFO-B] 39

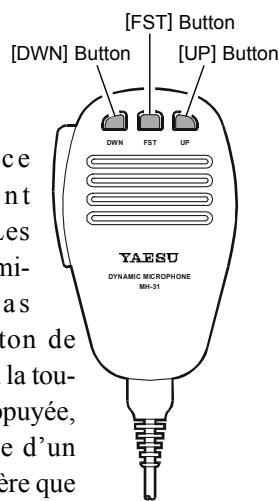

A l'aide des touches [UP]/[DWN] du microphone à main MH-31B8 39

Réjection d'interférences 40

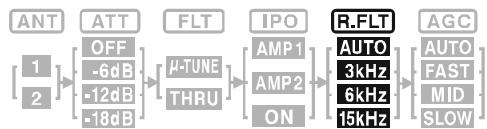

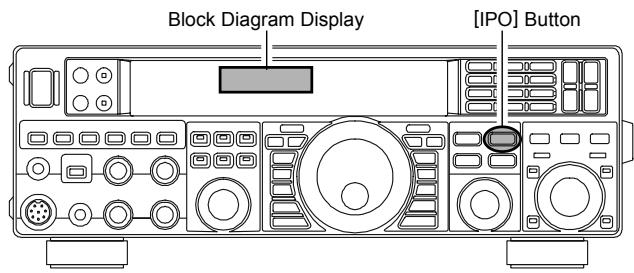

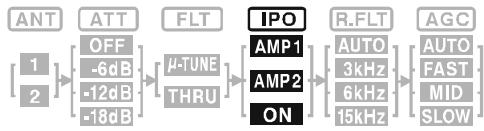

Utilisation en réception (block diagram reception) 40

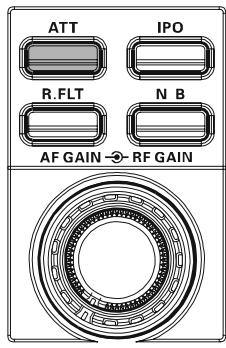

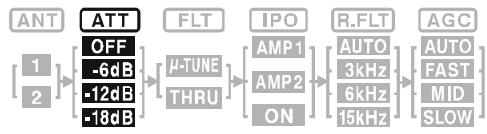

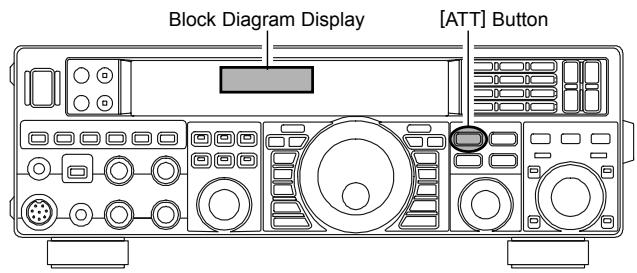

ATT 41

Filtre -Tune 42

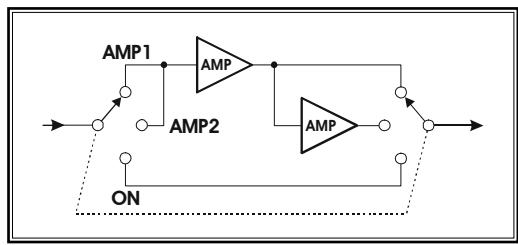

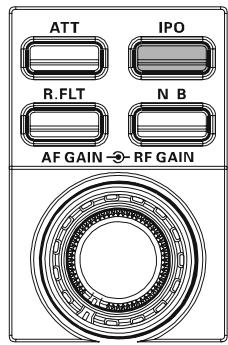

IPO (Optimisation du point d'interception) 44

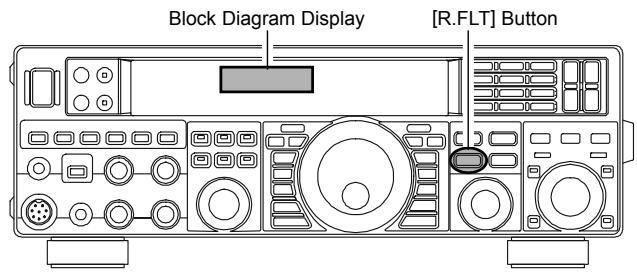

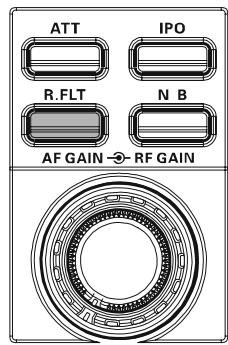

R.FLT (filtres de protection) 45

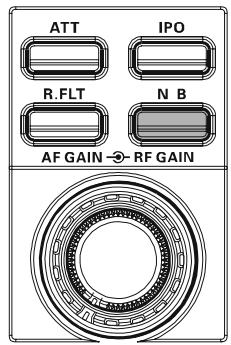

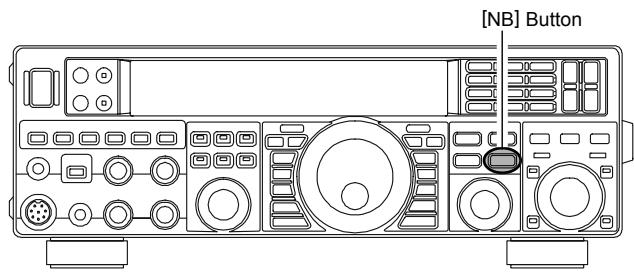

Emploi du noise blanker FI (NB) 46

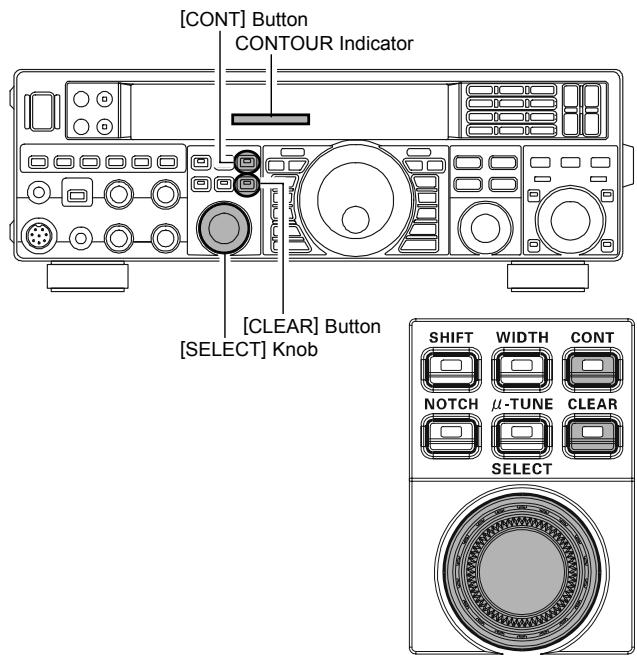

Emploi de la commande CONT (Contour) 47

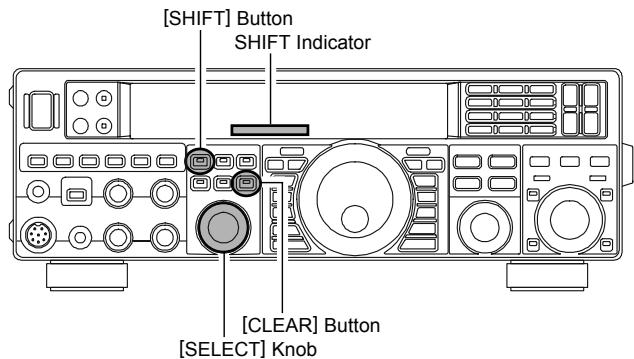

Utilisation du décalage FI 48

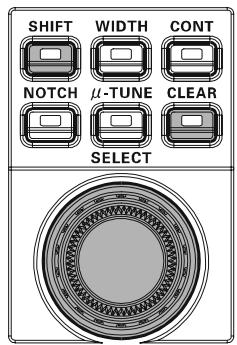

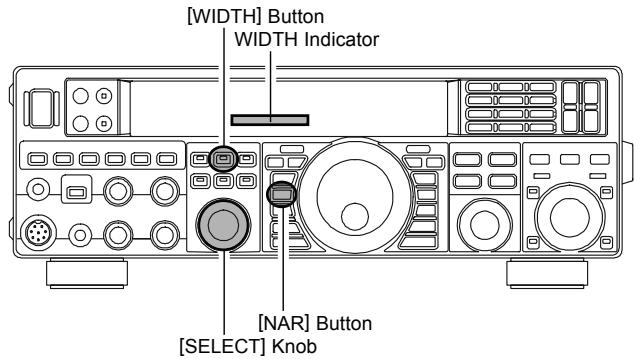

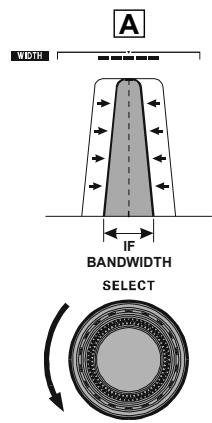

Réglage de la largeur (bande passante du DSP FI) .... 49

Selection directe du filtré FI NARROW 50

Utilisation du filtré Notch FI 51

Emploi du filtr notech digital (DNF) 52

Réduction de bruit digitale (DNR) 52

Outils pour une réception plus comfortable et efficace 54

Réglage de tonalité audio 54

Fonctionlimiteruaudio 54

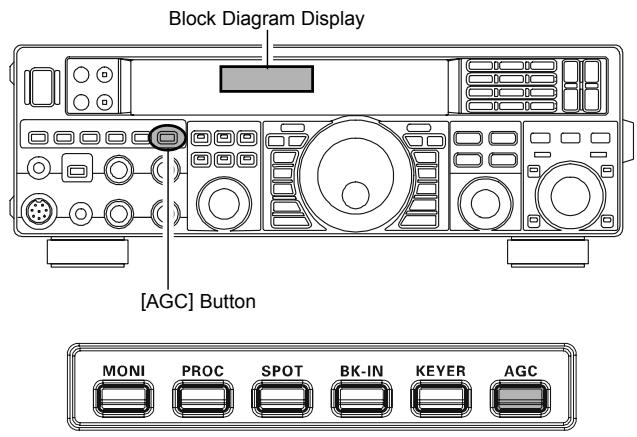

AGC (commande automatique de gain) 55

Emission en mode SSB/AM 56

Utilisation du coupleur automatique d'antenne....58 Utilisation de l'ATU. 58

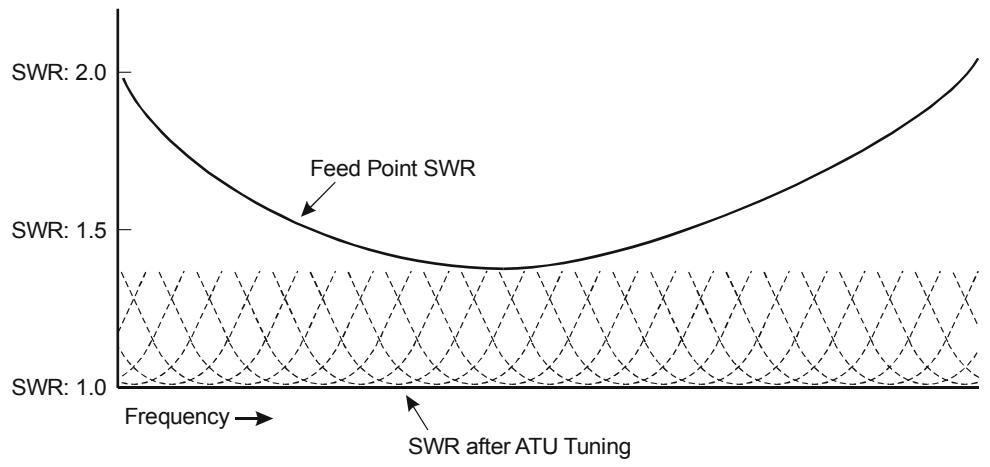

A propos de l'emploi de 1'ATU 59

Renforcement de la qualité du signal 60

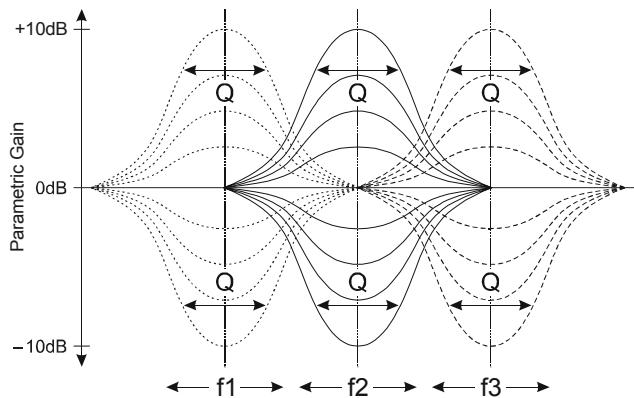

Equilaseur paramétrable de microphone 60
Utilisation du compresseur de modulation 62

Réglage de la bande passante de l'émission SSB .. 63

Accessoires pratiques en émission 64

Mémoire vocale 64

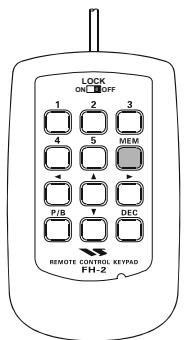

Emploi de la mémoire vocale avec le clavier de télécommande FH-2 65

VOX: Commutation automatique TX/RX commande par la voix 66

Utilisation du MONITOR 67

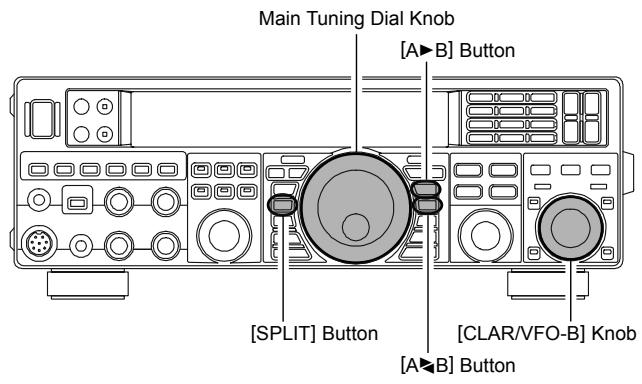

Emploi du mode split à l'aide du clarifier TX .... 68

Emploi des fréquences séparées 69
Emploi du split rapide 69

Utilisation en mode CW 70

Initialisation pour l'utilisation d'une "pioche" (et de son émulation) .... 70

Utilisation du manipulator électronique incorpore .... 71

Utilisation du "full break-in" (QSK) 72

Réglage du ratio (traits points) du manipulator.... 72

Sélection d'un mode opératione pour le manipulator.... 73

Fonctions pratiques pour la CW 74

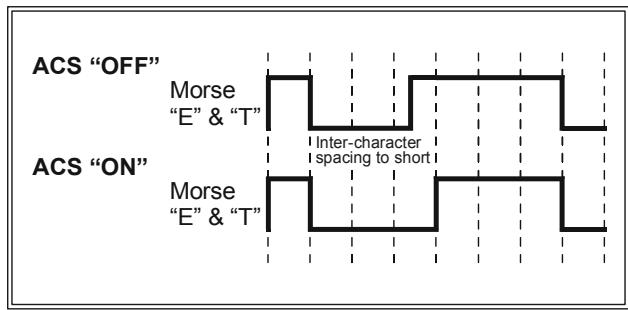

Calage CW (battement zéro) 74

Utilisation de la CW Inverse 75

Réglage du temps de retombée CW 76

Réglage de la tonalité CW 76

Mémoire du manipulateur pour concours 78

Message Memoire 78
Émission en mode balise 79

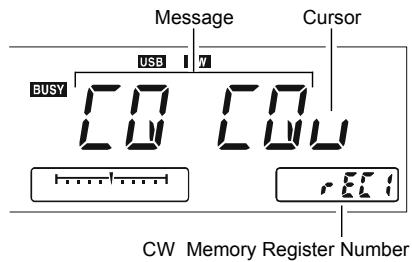

Memoire TEXT 80

Mémoire du manipulator pour concours avec le FH-2 82

Message Memoire 82

Memoire TEXT 84

Emploi du mode FM. 87

Utilisation de base 87

Utilisation en relais 88

Emploi de l'appele selectif 89

Utilisation de la mémoire 90

Fonctions mémoire pratiques 90

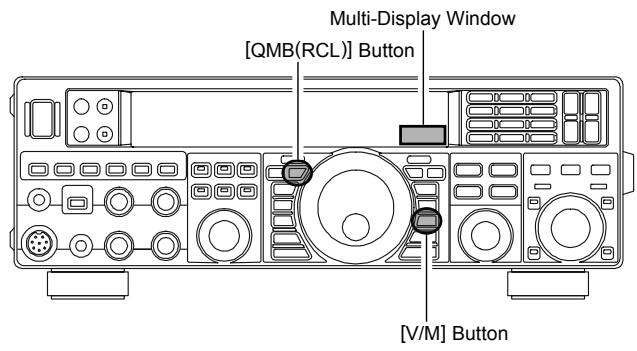

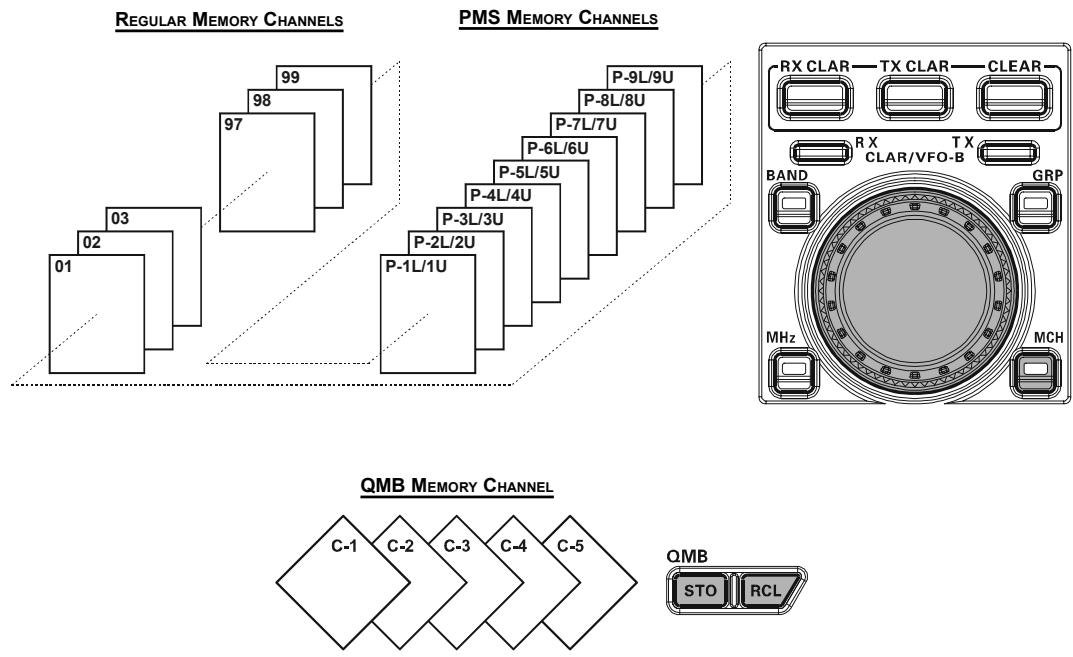

QMB (Banque mémoires rapides) 91

Utilisation du système mémoire standard 92
Mise en mémoire 92

Rappel d'un canal mémoire 92

Vérifier le statut d'un canal mémoire 93

Effacer les données d'un canal mémoire 93

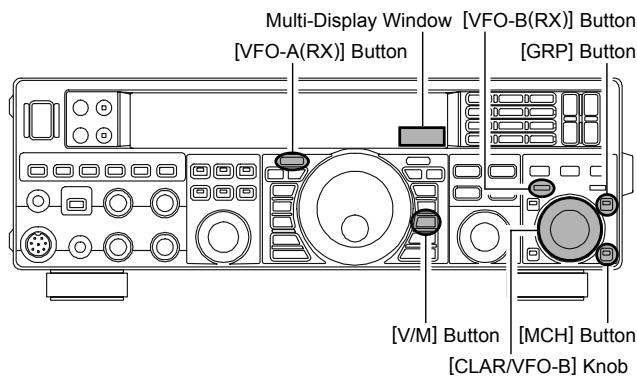

Transfert des données en mémoire dans le (VFO-A) 94

Emploi du réglage mémoire 94

Groupe mémoires 95

Assignnatioa un groupe mémoire 95

Choisir le groupe mémoire souhaïte 95

Emploi de la fréquence d'urgence en Alaska: 5167.5 kHz (Version U.S uniquement) ... 96

Recherche automatique en mode VFO et mémoire....97

Recherche automatique en mode VFO 97

Recherche automatique en mode mémoire 98

PMS (recherche programmee) 99

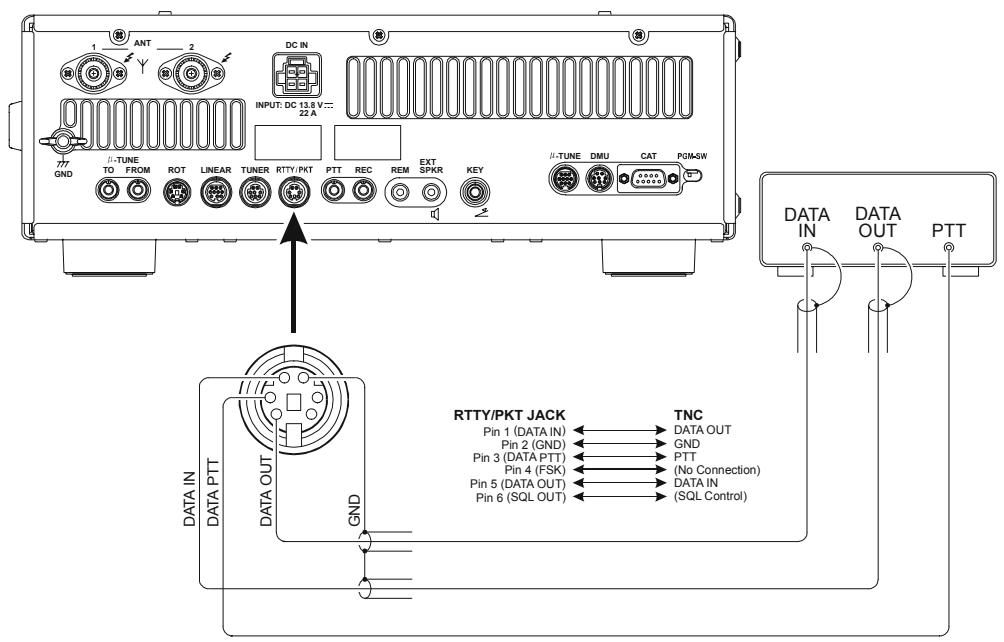

Emploi du Packet. 100

Initialisation du mode Packet (y compris la fréquence porteuse) 100

Réglages de base 100

Emploi du RTTY (Radio télétype) 101

Réglage pour l'emploi du RTTY 101

Réglages de base 101

Divers modes digitaux basés sur l'AFSK....... 102

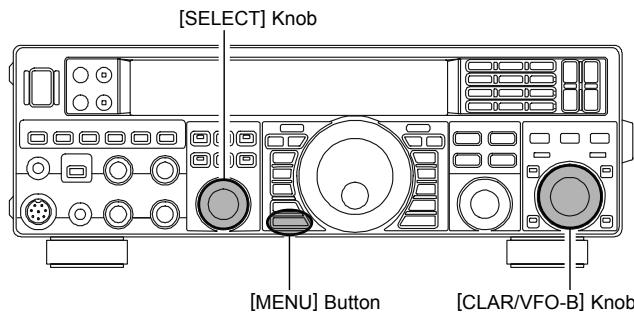

Mode Menu 104

Using the Menu 104

Réinitialisation du menu 104

Groupe AGC 108

Groupe DISPLAY 108

Groupe DVS 109

Groupe réglage manipulateur 109

Groupe GENERAL 110

Groupe MODE-AM 111

Groupe MODE-CW 111

Groupe MODE-DATA 113

Groupe MODE-FM 113

Groupe MODE-RTTY 113

Groupe MODE-SSB 114

Groupe RX GENERAL 114

Groupe SCOPE 115

Groupe TUNING 116

Groupe TX AUDIO 116

Groupe TX GENERAL 118

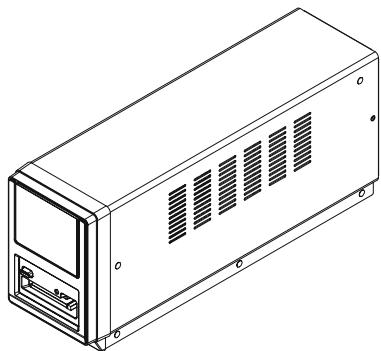

Installation des accessoires optionnels 120

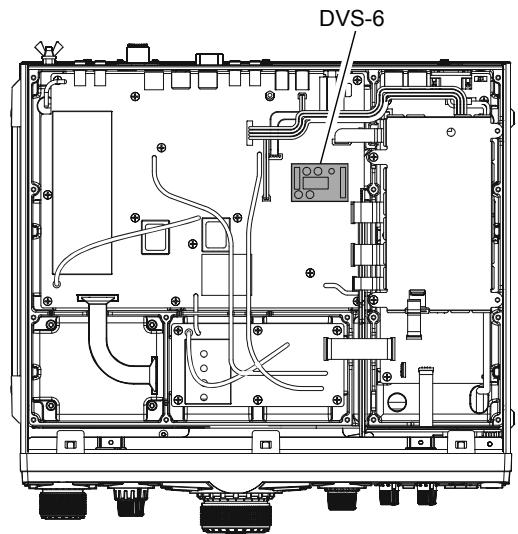

Platine mémoire vocale (DVS-6) 120

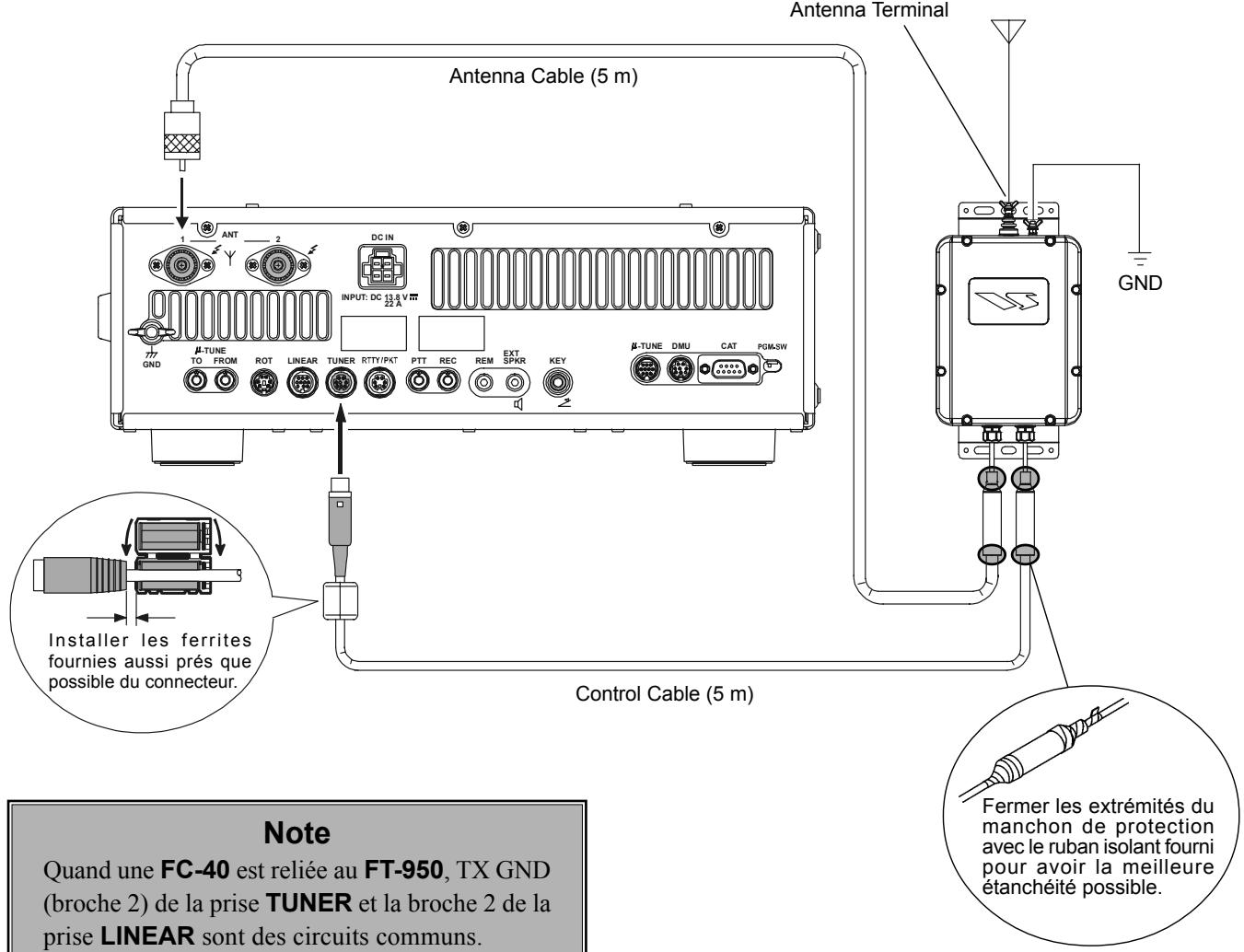

Emploi du coupleur automatique d'antennes FC-40 (pour antenne long fil) .... 122

Platine de gestion de données (DMU-2000) 124

Spécifications 126

ACCESSIONS FOURNIS

Microphone à main (MH-31B8) 1 pc A07890001
Cable alimentation AC 1 pc T9025225
Fusible (25A) 1 pc Q0000074
Manuel d'emploi 1 pc
Carte de garantie 1 pc

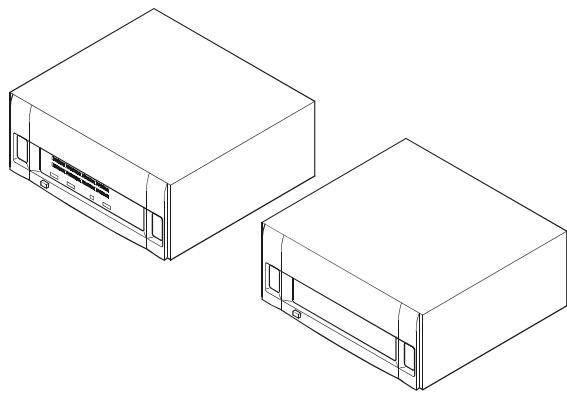

OPTIONS DISponIBLES

MD-200A8X

MD-100A8X

YH-77STA

VL-1000/VP-1000

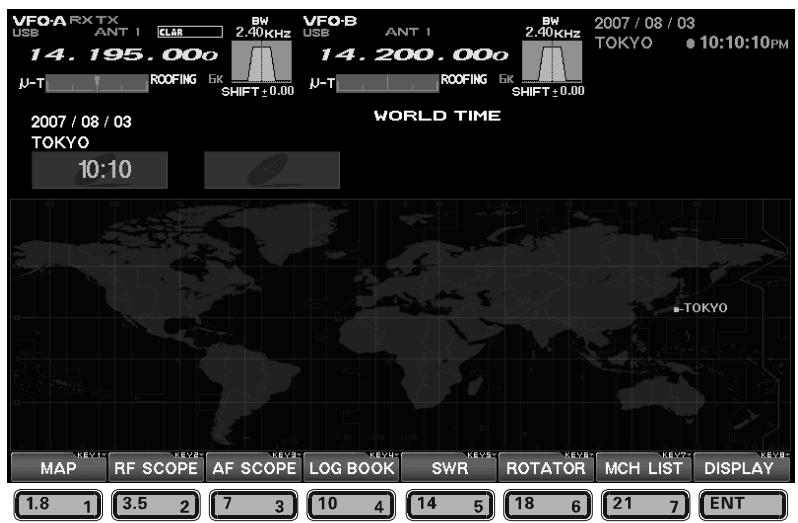

DMU-2000

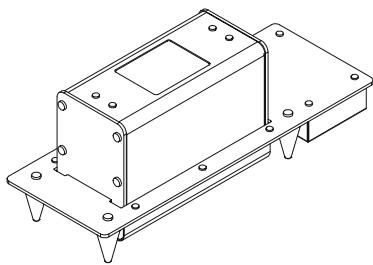

RF μTuning Kit A

RF μTuning Kit B

RF μTuning Kit C

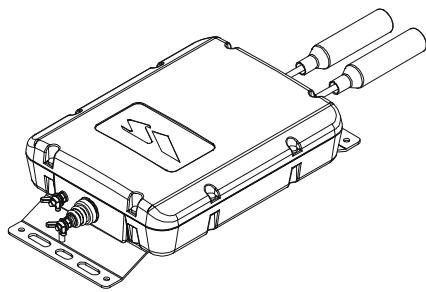

FC-40

DVS-6

FH-2

CT-118

CT Cable (MDIN6P - MDIN6P 2m)

CT Cable (MDIN10P - Bare Wire 2m)

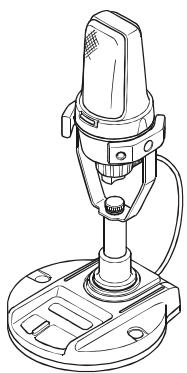

Microphone de table haute fidélité

Microphone de table

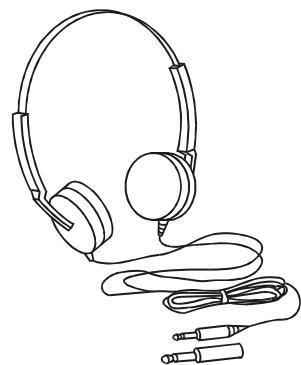

Ecouteurs stéreo légers

Amplificateur linéaire/alimentation AC de l'ampli

terminal de gestion de données

filtre étroit pour la bande 160m

filtré étroit pour les bandes 80 / 40m

filtré étroit pour les bandes 30 / 20m

Coupleur automatique d'antenne externe

Platine mémoire vocale

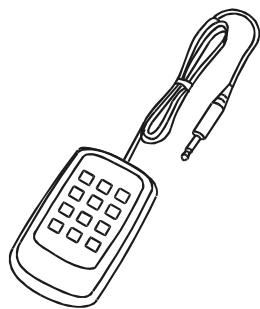

clavier de télécommande

Câble de connexion ampli VL-1000

Câble de connexion moteur antenne (P/N T9101556)

Câble de connexion ampli linéaire (P/N T9207451)

MD-200A8X

YH-77STA

FH-2

VL-1000/VP-1000

DMU-2000

RF μTuning Kit

FC-40

DVS-6

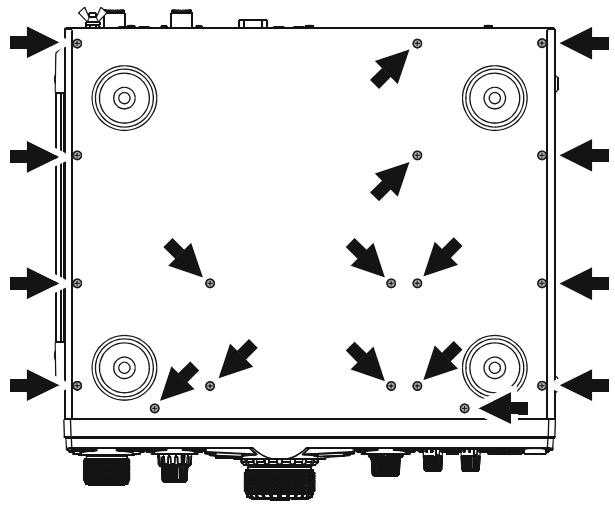

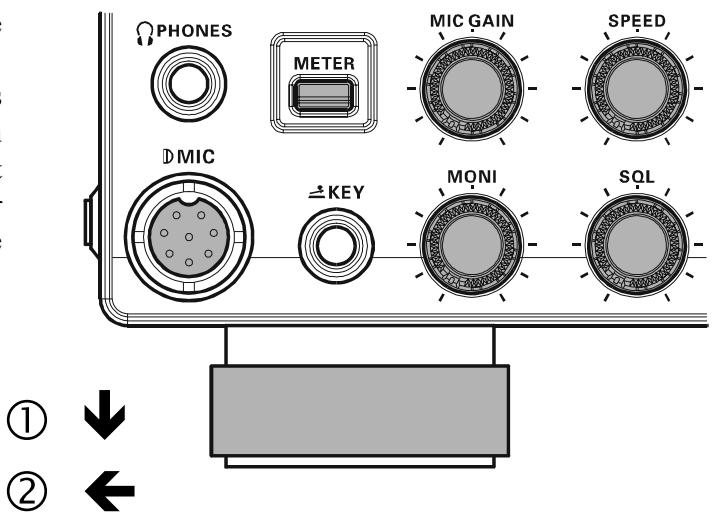

REHAUSSER LES PIEDS SUPPORTS CÔTE FACE AVANT

Afin de rehausser et incliner la face avant pour une lecture plus aisée des commandes, les pieds supports fixés sur le fond de l'appareil côté face avant peuvent prendre une hauteur plus importante.

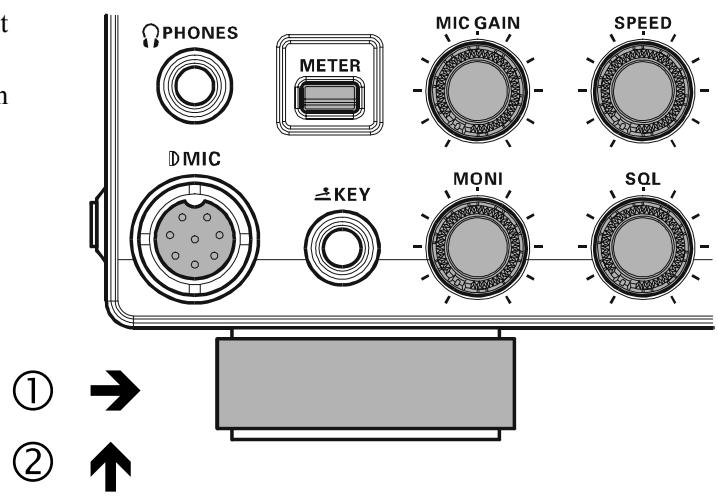

Etirer les pieds supports du fond de l'appareil cotoé face avant.
Tourner ces mêmes pieds vers la gauche pour les verrouiller en position étendue. Bien s'assurer du verrouillage car l'émetteur récepteur est relativement lourd et qu'un pied mal verrouillé peut déséquilibrer brusquement l'appareil au risque d'occasionner une chute et donc certains dommages.

Rentrer les pieds supports côté face avant

Tourner ces pieds sur eux-memes vers la droite tout en appuyant pour les retractor.
- Les pieds support côté face avant sont à présent en position minimum.

RéGLAGE DU COUPLE DE ROTATION DU DIAL PRINCIPAL

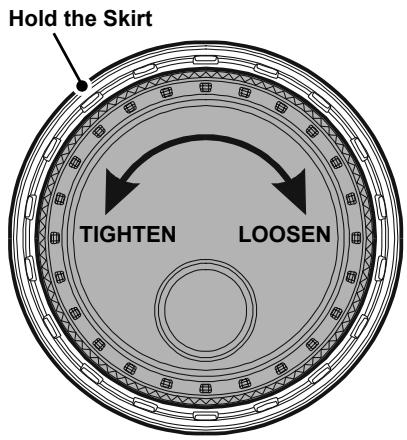

Le couple de rotation du Dial principal peut être régle à votre convenance. Tout simplement appuyez sur la cordure arrêté du bouton et tout en le maintainant en place tournier le Dial principal vers la droite pour augmenter le couple ou vers la gauche pour le réduire. La plage de réglage est de 120^ .

RéINITIALISER LE MICROPROCESSEUR

REMISE A ZERO DES MÉMOIRES (SEULES)

Cette procédure est à utiliser pour vider le contenu des canaux mémoires utilisé précédemment, sans modifier les changements que vous avez apporté à votre configuration à l'aide du menu.

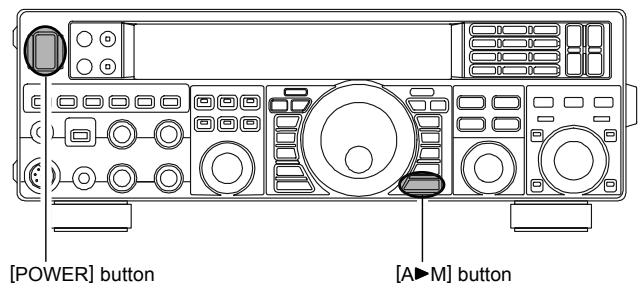

1. Appuyez sur le commutateur [POWER] de la face avant afin demettre notre transceiver hors tension.

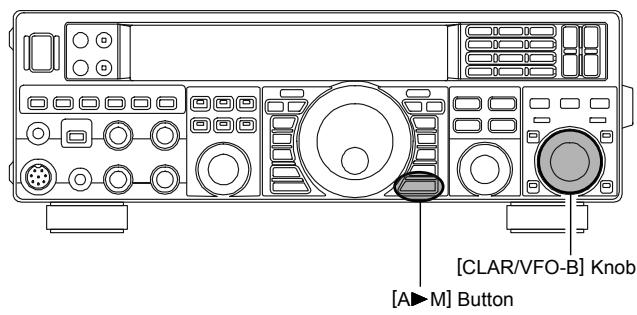

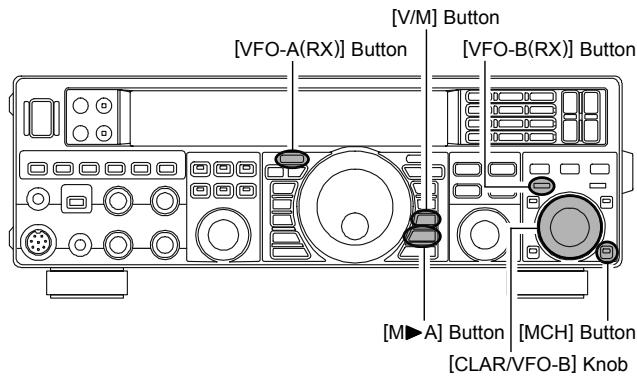

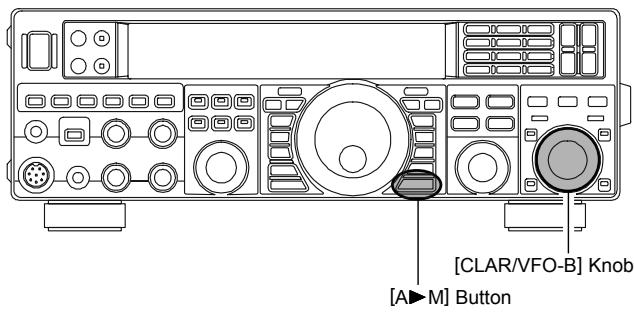

2. Appuyer et maintainir le commutateur [A▶M] et pendant ce besoin appuyer sur le commutateur de mise sous tension de la face avant [POWER] pourmettre l'appareil sous tension. Quand cela est fait vous pouvez relâcher les boutons.

Réinitialisation DES PARAMÉTRES DES MENUS

Utiliser cette procédure pour remettre les paramétres des menus à leurs valeurs d'origine (sortie usine) sans pour autant modifier le contenu de vos mémoires.

1. Appuyez sur le commutateur [POWER] de la face avant afin demettre notre transceiver hors tension.

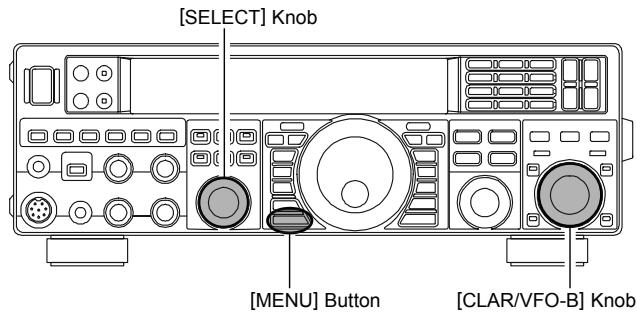

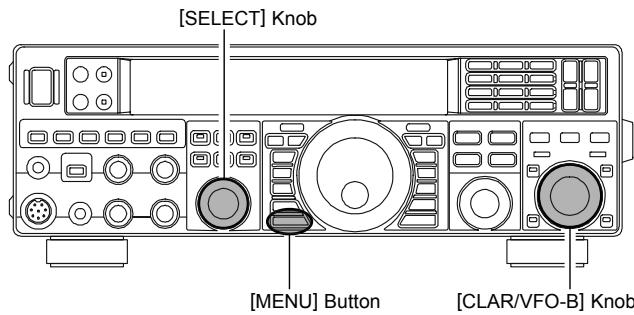

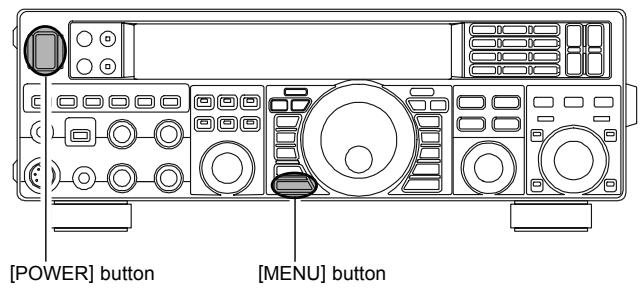

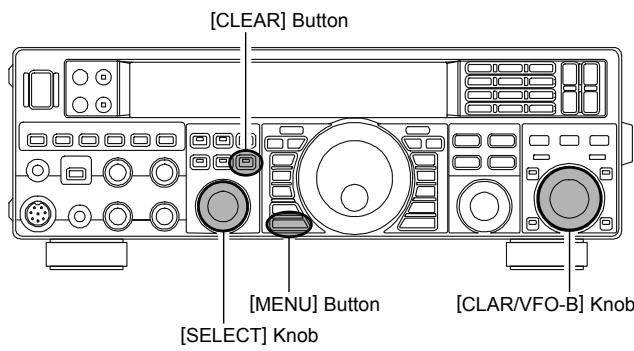

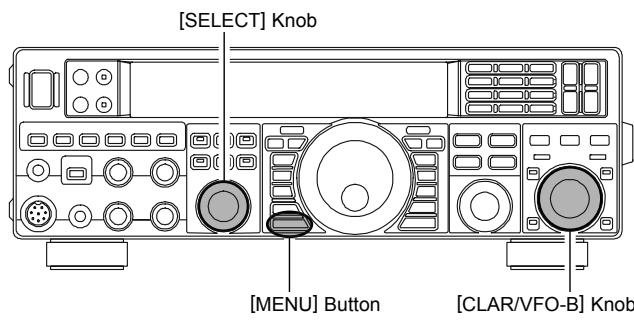

2. Appuyer et maintainir le commutateur [MENU] et pendant ce maintainier appuyer sur le commutateur de mise sous tension de la face avant [POWER] pourmettre l'appareil sous tension. Quand cela est fait vous pouvez relâcher les boutons.

Réinitialisation totale

Utiliser cette procédure pour remettre les paramètres des menus et le contenu des mémoires à leurs valeurs d'origine (sortie usine). Le contenu de toutes les mémoires est effacé au cours de cette procédure.

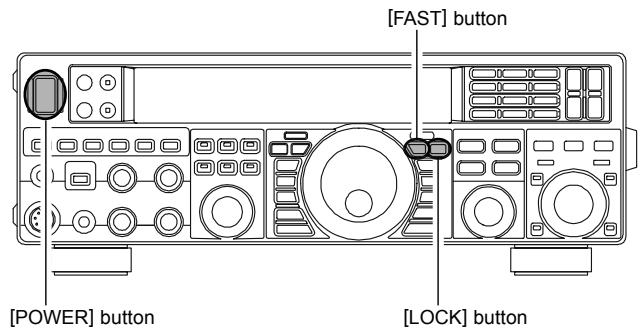

1. Appuyez sur le commutateur [POWER] de la face avant afin demettre notre transceiver hors tension.
2. Appuyer et maintainir les commutateursurs [FAST] et [LOCK] et pendant ce maintainien appuyer sur le commutateur de mise sous tension de la face avant [POWER] pourmettre l'appareil sous tension. Quand cela est fait vous pouvez relâcher les deux autres boutons.

NOTE IMPORTANTE:

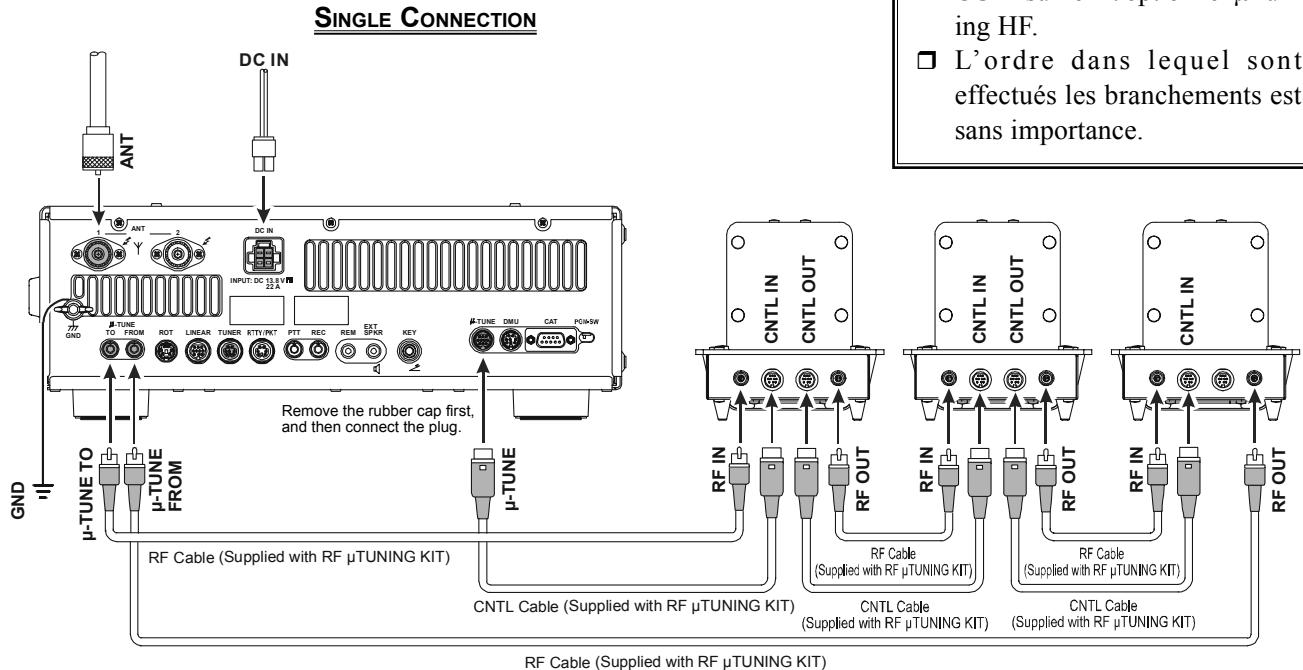

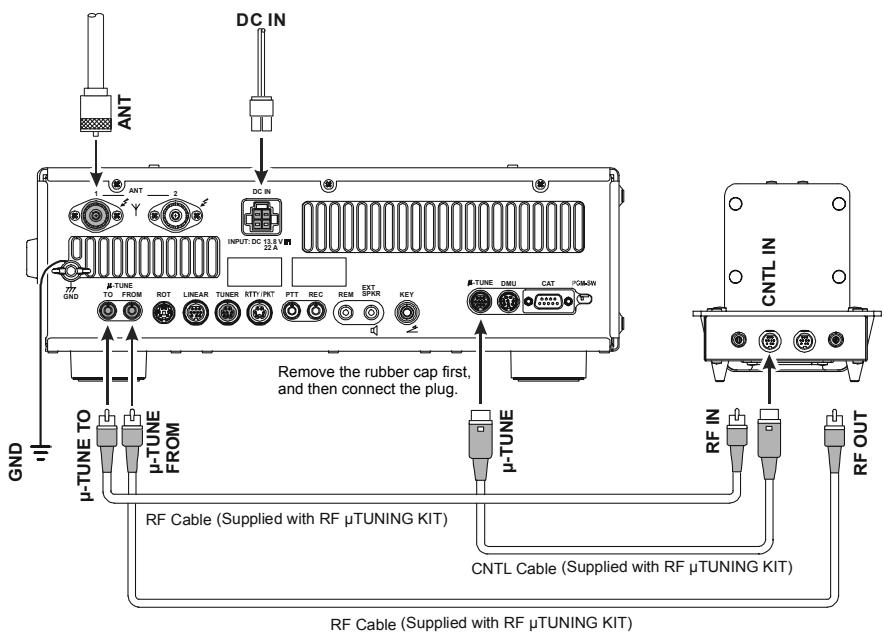

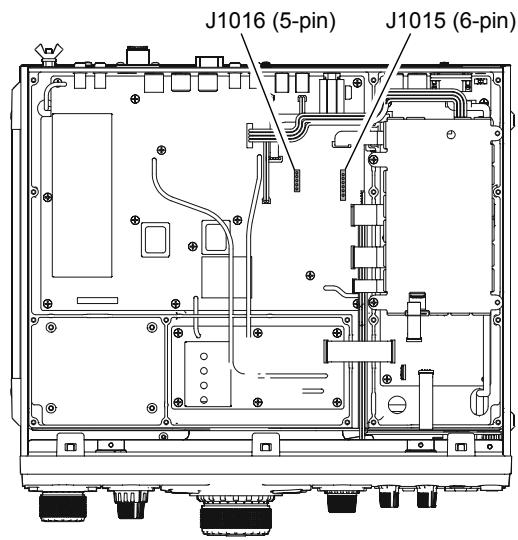

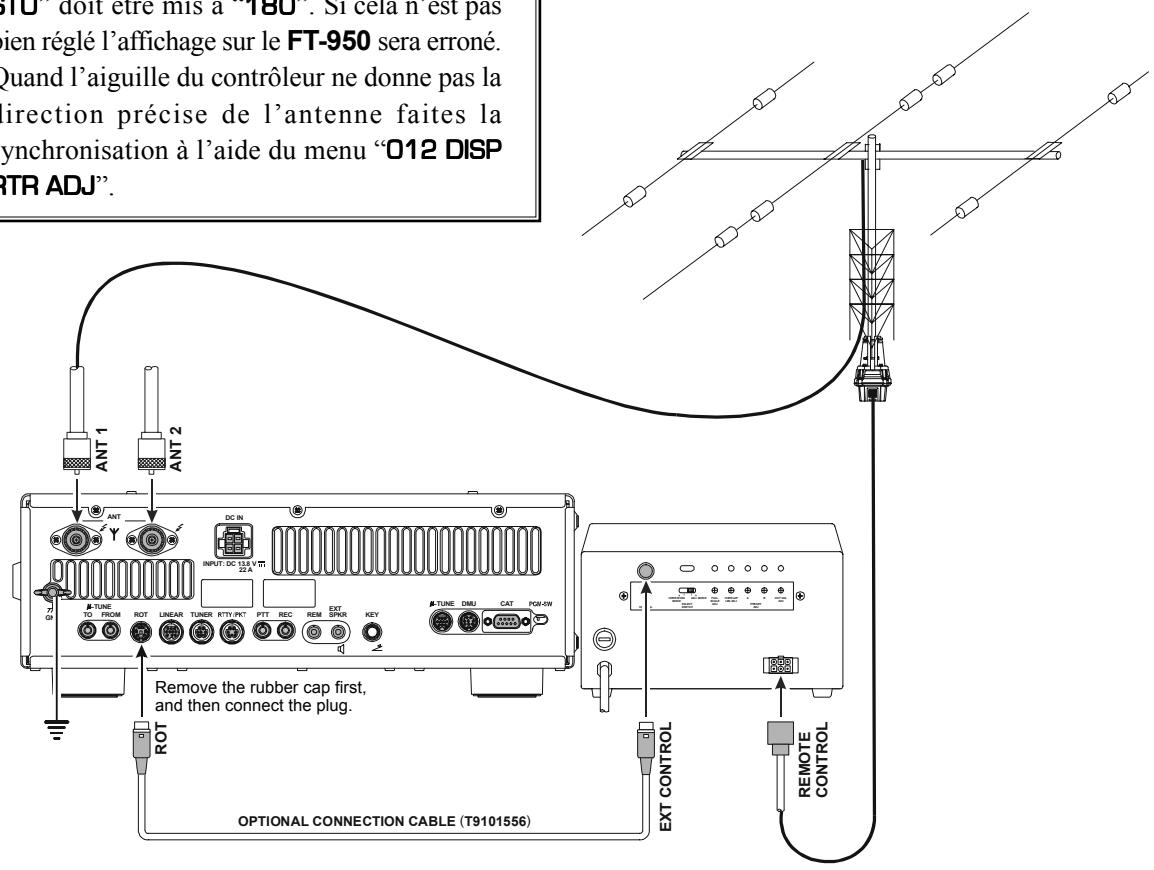

Quand le kit Tuning optionnel est branché sur le FT-950, déconnecter tous les cables du Kit avant de procédér à la méthode de réinitialisation totale.

CONSIDERATIONS CONCERNANT L'ANTENNE

Le FT-950 est prévu pour être utilisé sous une impédance de 50 ohms, avec une bonne protection contre la foudre, et une mise à la terre. De légères différences autour de la Specification de 50 Ohms sont sans conséquences, Le coupleur automatique est capable d'adapter des impédances pour accorder des antennes représentant jusqu'à 3:1 de ROS.

Il faudra s'efforcer de s'assurer que l'impédance du système d'antennes soit la plus proche de la valeur spécifique de 50 Ohms. Noter que les antennes de type "G5RV" n'ont pas une impédance de 50 Ohms sur toutes les bandes amateurs HF. Un coupleur d'antenne large bande externe devra etre utilise avec ce type d'antenne.

Toute Antenne utilisée avec le FT-950 doit, impérativement, être alimentée en coaxial 50 ohm. Cependant, avec une antenne symétrique comme un dipôle, il faut se souvenir qu'un balun ou tout autre accessoire de symérisation doit être employé pour assurer un meilleur rendissement à l'antenne.

Les mêmes précautions doivent être appliquées aux antennes de réception connectées à la prise réception sauf que ces antennes ne peuvent bénéficier du coupleur automatique interne. De ce fait, sauf si ces antennes ont une impédance de 50 ohms à la fréquence de traffic, il faudra adjoindre un coupleur externe pour en tirer les更好地 performances.

CONCERNANT LE CABLE COAXIAL

Employer du cable coaxial 50 ohm de grande qualité pour les sorties antenne de votre émetteur récepteur FT-950. Tous les efforts pour obtenir un système d'antennes efficace seront anéantis si du cable coaxial de qualité médiocre avec de fortes pertes est utilisé. Ce transceiver utilise des connecteurs antenne standards "M" ("PL-259").

TYPICAL PL-259 INSTALLATION

MISE À LA TERRE

L'émetteur récepteur FT-950 comme tout apparéil HF nécessite une bonne mise à la terre. La mise en place d'un système de terre efficace est importante pour toute station de communication performante. Un bon système de terre contribue à l'efficacité d'une station dans un certain nombre de cas:

Il peut minimiser les décharges électriques évientuelles sur l'opérateur.
Il peut minimiser les courants HF sur le blindage des cables coaxiaux et le chassis de l'émetteur récepteur. Ces courants peuvent cause des interférences aux apparciels domestiques du voisinage ou aux apparciels de mesures de laboratoire.
Il peut minimiser le risque d'un fonctionnement erratique de l'émetteur récepteur causé par des retours HF ou l'existence de courants interpestifs sur des composants logiques.

Un système de terre efficace peut prendre plusieurs formes; pour une discussion plus complète, consulter un document technique traitant de la HF. L'information représentée ci-dessous est uniquement un guide.

Normalement, la liaison à la terre consiste en un ou plusieurs piquet(s) métallique(s), enforcé(s) en terre. Si plusieurs piquets de terre sont utilisés, ils doivent être positionnés en «V», et reliés entre eux au sommet du V qui doit se couver le plus après de la station. Utiliser une tresse de masse ( comme le blindage non employé d'un cable coaxial de type RG213) et de solides colliers de serrage pour fixer les câbles aux piquets de terre. Soigner l'étanchéité des connexions pour espérer le plus long usage possible de l'installation. Utiliser le même type de tresse de masse pour les connexions de la station au système de plan de sol décrit plus bas.

Dans la station, une ligne commune de masse réalisée avec un tube de cuivre d'au moins 25mm de diamètre. Un另一种 type de ligne de masse peut être réalisé avec une large plaque de cuivre (une bande d'époxy simple face est idéale) fixée à la base de la table de la station. Les prises de masse des différents éléments de cette-ci comme les émetteurs - récepteurs, les alimentations, et les terminaux de transfert de données doivent être reliés à la ligne de masse à l'aide d'une tresse de masse.

Ne jamais relier les prises de masses des apparciels les uns aux autres, puis enfin à la ligne de terre. Cette technique dite «Daisy Chain» peut donc tout à fait inefficace ces dispositions de mises à la masse. Voir les schémas ci dessous pour avoir des exemples de mises à la terre correctes ou incorrectes.

Vérifier le système de découvertage - dans et hors la station - afin d'optimiser les performances et la sécurité.

En plus des recommendations précédentes, noter que les tuyauteries de gaz ou autres ne doivent jamais être utilisées pour réaliser une mise à la terre. Meme si une conduite d'eau ne risque pas d'explorer comme une conduite de gaz on ne doit pas risquer la vie d'autrui par des «fuites» de HF non contrôleés.

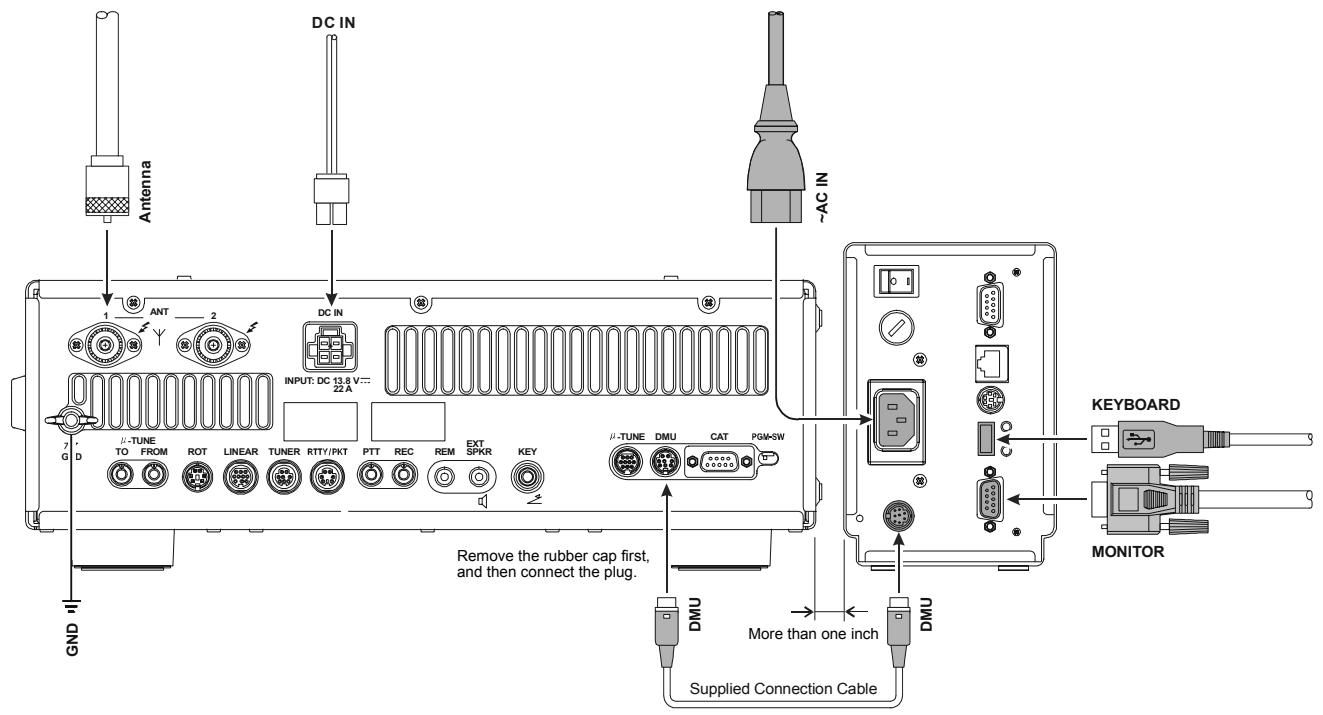

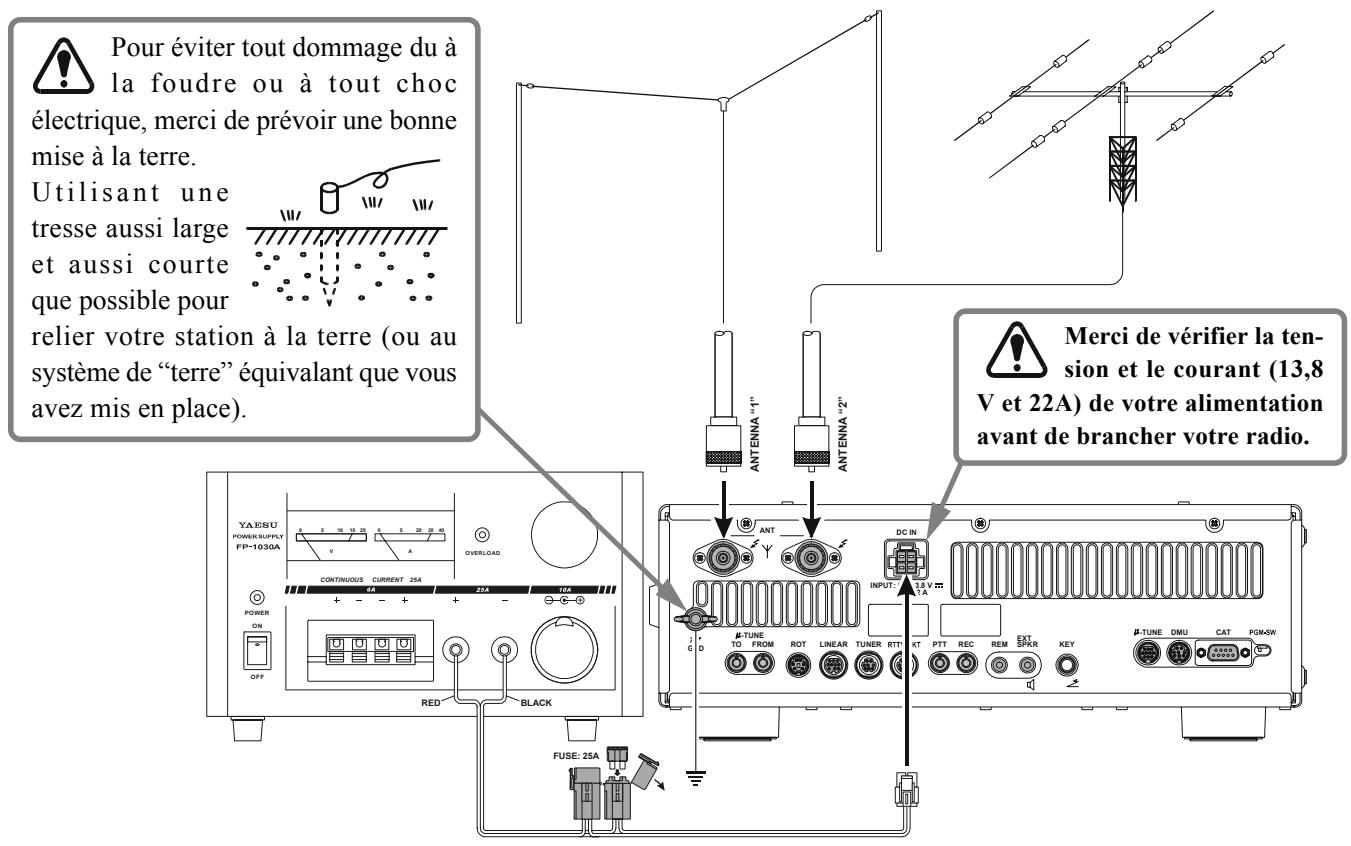

Merci de suivre les dispositions presentées sur l'image pour un branchement correct des cables coaxiaux d'antennes ainsi que pour le branchement du cable d'alimentation. La prise alimentation DC du FT-950 doit être uniquement reliée à une source de courant produit du 13.8 Volts DC (±10 %), et capable de fournir au moins 22 Ampères. Vérifier toujours la correspondence de polarité lors des branchements DC:

Le cable d'alimentation DC ROUGE doit être mis à la borne Positive (+) DC.

Le cable d'alimentation DC NOIR doit être mis à la borne Négative (-) DC.

Nous recommendons l'utilisation de l'alimentation AC FP-1030A. D'autres modèles d'alimentation AC peuvent être utilisés avec le FT-950, mais la tension DC de 13.8 Volts, la capacité d'un courant de 22 Ampères, et un cable d'alimentation DC correspondant à la polarité indiquée ci-dessus doivent être scrupuleusement suivi.

Noter que d'autres fabricants utilisent le même type de connecteur de cable alimentation que celui du FT-950, cependant, le brochage peut être différent que celui spécifique pour votre émetteur récepteur. De sérieux problèmes peuvent arriver si un branchement DC erroné est effectué; en cas de doute consulter un technicien.

Des dommages permanents peuvent survenir quand une tension d'alimentation impropre ou une inversion de polarité est appliqué au FT-950. La garantie sur cet émetteur récepteur ne couvre pas les dommages occasionnés par l'application d'une tension AC, d'une inversion de polarité DC et d'une tension DC en dehors de la plage spécifique de 13.8V± 10% . Quand vous remplacez un fusible, assurez vous d'utiliser un fusible capable de supporter l'ampérage youlu. Le FT-950 requisère un fusible 25 A à fusion rapide.

Avis:

Ne pasmettreleFT-950a un endroit exposé au rayonnement solaire direct.
Ne pasmettreleFT-950a un endroit exposé à la poussière et/ou a une trop grande humidité.
Ne pasmettre d'objets contenant du liquide sur le FT-950.
Ne pas exposer le FT-950 à des projections d'eau.
S assurer de laonne ventilation autour du FT-950, pour se premunir de toute surchauffe et d'une reduction possible des performances du transceiver pour cette cause.
Ne pas installer le FT-950 en position instable, ni a un endroit où des objets puissant tomber et l'atteindre.
Pour minimiser les possibilités d'interférences avec d'autres appareils de la maison prenez les mesures nécessaires pour au moins séparer les antennes TV/FM des antennes radioamateur et respecter la même précaution en ce qui concerne les câbles coaxiaux.
Bien s'assurer que le cable d'alimentation ne subira aucun pincement ou courbure forcede l'endommager voir de le débrancher accidentellement de la prise a 1'arriere de 1'appareil.
Bien s'assurer que voire antennene d'émission ne pourra partir en contact avec des antennes TV/FM ou toute autre antennene, ni avec les lignes électriques ou de téléphone.

BRANCHEMENT DU MICROPHONE ET DES ÉCOUTEURS

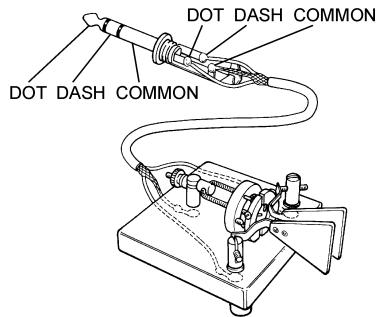

BRANCHEMENT DE CLÉ DE MANIPULATEUR, DE MANIPULATEUR ET DE LIGNES PC

Le FT-950 offre de multiples possibilites pour le traffic en CW, fonctions qui seront détaillées un peu plus loin dans le paragraphe "Mise en œuvre". En plus du manipulatorélectronique incorpore, deux prises «Key» sont prévues, l'une sur la face avant et l'autre sur le panneau arrêté de l'appareil, permettant un branchement plus facile des terminaux de manipulation.

Via le menu, il est possible de configurer les deux prises “KEY” en fonction de ce que l'on branche dessus. Par exemple, vous pouvez brancher un manipulator double contacts sur la prise “KEY” de la face avant et utiliser le menu “037 A1A F-TYPE” pour la configuration et relier votre ordinateur (qui émule une clé simple) sur la prise “KEY” du panneau arrêté et configurer cette liaison à l’aide du menu “039 A1A R-TYPE”.

Les deux prises "KEY" sur le FT-950 utilisent une tension "positive" de manipulation. Clé ouverte la tension est approximativement de +3.3V DC, et clé fermée le courant est approximativement de 0.3 mA. Quand vous branchez un manipulator ou tout autre terminal de manipulation dans la prise "KEY", utiliser uniquement une prise ("stériso") 14 à 3 broches; une prise à 2 broches met l'E/R en émission permanente.

BRANCHEMENT DE L'AMPLIFICATEUR LINÉAIRE VL-1000

Bien s'assurer que le FT-950 et le VL-1000 sont bien hors tension, puis suivez les recommendations qui figurent sur le schéma pour faire l'installation.

NOTE:

Merci de consulter le manuel d'emploi du VL-1000 pour tout ce qui concerne l'utilisation de cet apparéil.
Merci de ne pas essayer de disconnecter les cables coaxiaux si vous avez les mains mouillées.

La broche TX GND OUT (broche 2) de la prise LINEAR est un circuit transistor de "collecteur ouvert". Il est capable de commander la bobine relais sous des tensions positives jusqu'à +60VDC avec 200mA, ou +30 VDC avec 1 A. Si vous prévoyez d'utiliser des amplis linéaires pour différentes bandes, vous neze prévoir une commutation externe des bandes de la ligne de commande relais "Linear Tx" à partir de la ligne "TX GND OUT" de la prise LINEAR.
La plage de tension d'ALC utilisé sur le FT-950 va de 0 à -4 Volts DC.
- Les amplificateurs qui utilisent des tensions d'ALC différentes ne peuvent travailler correctement avec le FT-950, et leur ligne de commande ALC ne doit sur tout pas être connectée dans ce cas.

Note

Quand une FC-40 est reliée au FT-950, TX GND (broche 2) de la prise TUNER et la broche 2 de la prise LINEAR sont des circuits communs. Toutefois la tension maximum sur TX GND (br. 2) de la prise LINEAR ne doit pas dépasser +5V .

NOTE IMPORTANTE

Ne pas dépasser la tension ou le courant maximum sur la broche "TX GND OUT" (broche 2) de la prise LINEAR. Cette ligne n'est pas compatible avec les tensions DC négatives et avec les tensions AC de n'importe qu'elle amplitude.
La plupart des systèmes de commande relais ne requirement que des capacités de commutation tension ou courant DC faibles (typique, +12V DC sous 25 ~ 75 mA), et le transistor de commutation du FT-950 s'accommode facilement de ces amplificateurs.

Code couleur du cable de connexion ampli linéaire (T9207451)

COULEUR fils	PRISE LINEAR (Pin Number)	Fonction
Orange	1	+13.8 V
Jaune	2	TX GND
Vert	3	GND
Rouge	4	BAND DATA A
Blanc	5	BAND DATA B
Bleu	6	BAND DATA C
Violet	7	BAND DATA D
Brun	8	TX INH
Noir	9	EXT ALC IN
Gris	10	TX REQ IN
Bleu Clair	masse	blindage

MIC	CAT	DC IN
① UP ② +5V ③ DOWN ④ FAST ⑤ GND ⑥ PTT ⑦ MIC GND ⑧ MIC (as viewed from front panel)	① N/A ② SERIAL OUT ③ SERIAL IN ④ N/A ⑤ GND ⑥ N/A ⑦ RTS ⑧ CTS ⑨ NC	① ② ③ ④ ⑤ ⑥ (as viewed from rear panel)

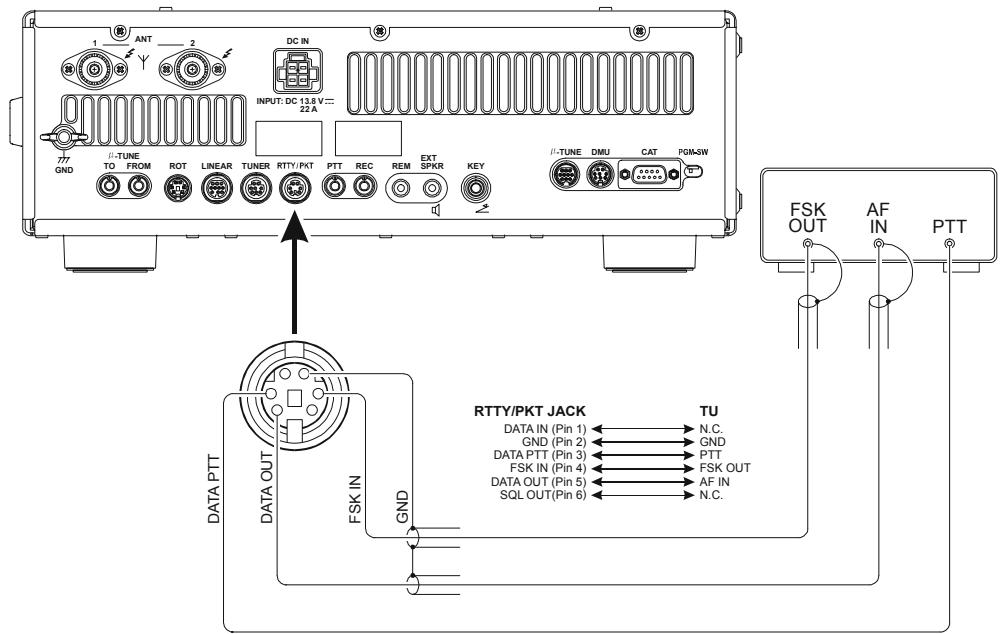

LINEAR	TUNER	RTTY/PKT
① +13V OUT ② TX GND ③ GND ④ BAND DATAA ⑤ BAND DATA B ⑥ BAND DATA C ⑦ BAND DATA D ⑧ TX INH ⑨ EXT ALC IN ⑩ TX REQ IN (as viewed from rear panel)	① +13V OUT ② TX GND ③ GND ④ RX D ⑤ TX D ⑥ TUNER SENSE ⑦ RESET OUT ⑧ TX INH	① ② ③ ④ ⑤ ⑥ (as viewed from rear panel)
ROT (ROTATOR)	PHONE	RCA PLUG

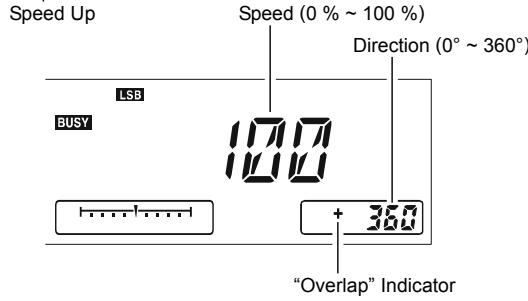

① CW ROTATION ② CCW ROTATION ③ SPEED ④ DIRECTION ⑤ GND ⑥ NC (as viewed from rear panel)	SIGNAL (RIGHT) SIGNAL (LEFT) GND	GND or (-) SIGNAL or (+)
REM (REMOTE)	KEY
GND SIGNAL	For Internal Keyer DOT DASH COMMON	For Straight Key KEY GND Do not use 2-conductor type plug
EXT SPKR	NOTE IMPORTANT: Les connecteurs des options μ-TUNE et DMU sont des connecteurs spéciaux pour ce transceiver. Merci de ne pas connecter sur l'appareil n'importe quel accessoire et autre terminal qui ne soit spécifique prescrit par Vertex Standard. Une non observation de cette recommendation risque de causeur des dommages qui ne seront en aucun cas couvert par la garantie de cet apparuel.
GND SIGNAL

① Commutateur [POWER]

Appuyer et maintainir ce commutateur pendant une seconde pourmettrele transceiver sous tension. Appuyer et maintainir ce commutateur pendant une seconde, de la meme maniere, pourmettrele transceiver hors tension.

② Commutateur de sélection [ANT 1-2]

En appuyant sur celui-ci, cela permet lechioix entre la sortie ANT 1 et la sortie ANT 2 sur le panneau arrière. La sortie antenne selectionnée est indiquée sur le diagramme de l'afficheur du Transceiver.

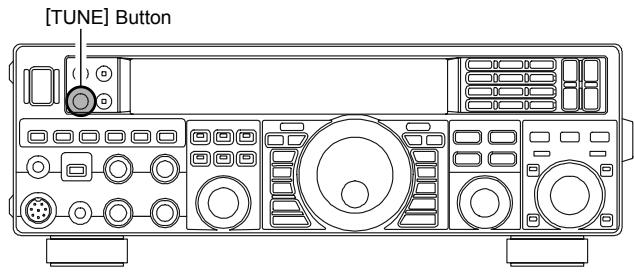

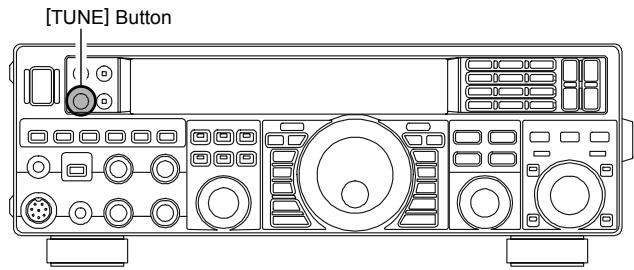

③ Commutateur [TUNE]

Ce commutateur permet la commande "ON/OFF" du coupleur automatique d'antenne du FT-950.

En appuyant brievement sur ce bouton, le coupleur d'antenne est mis en ligne entre l'amplificateur final de l'émetteur et la prise antenne (l'indication "TUNER" apparait sur l'afficheur). La réception n'est pas affectée.

En appuyant et maintainant ce bouton pendant 1 seconde, étant en réception sur une bande radioamateur, active l'émetteur pendant quelques secondes pendant que le coupleur automatique d'antenne adapte l'impédance du système d'antenne pour avoir le ROS minimum. Le réglage résultat est automatiquement charge dans une des 100 mémoires du coupleur d'antenne, ce qui permet à la suite d'un réglage ultérieur sur la même fréquence ou sur ses abords immédiats de retrouver très rapidement les éléments d'adaptation d'antenne.

En appuyant sur ce bouton brievement, quand le couplet est actif, vous permet desterolir le couplet automatique d'antenne de la ligne de transmission.

NOTE:

Quand le coupler automatique d'antenne se regle tout seul, un signal est transmis. Cependant, il faut absolument etre certain qu'une antenne ou une charge fictive soit branchée sur la prise antenne selectionnee avant d'appuyer et maintainir le bouton [TUNE] pour lancer le reglage antenne.

(4) Commutateur [MOX]

L'appui sur cette commande active le circuit du PTT (Push to Talk), pour passer en émission (la LED associée au bouton luit en rouge). Il doit être en position non appuyée pour la réception (la LED est étente). Cette commande émule l'action de la pédale PTT du microphone. Avant d'appuyer sur le [MOX], comme avant tout passage en émission, bien s'assurer que sur la sortie antenne sélectionnée il y a soit une antenne soit une antenne fictive.

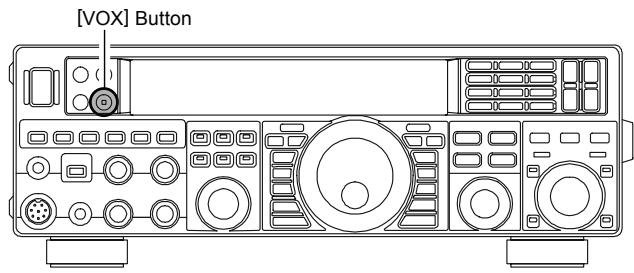

⑤ Commutateur [VOX]

Cette commande permet le passage en émission déclenché par la voix (en modes SSB, AM, FM). Quand elle est activée, la LED sur le bouton est rouge. Les commandes permettant le réglage du mode VOX sont dans les menus "114 TGEN V GAIN", "115 TGEN VOX DLY" et "116 TGEN ANTI VOX". ÀpRES un ajustement correct à l'aide de ces commandes un déclenchement par la voix est possible.

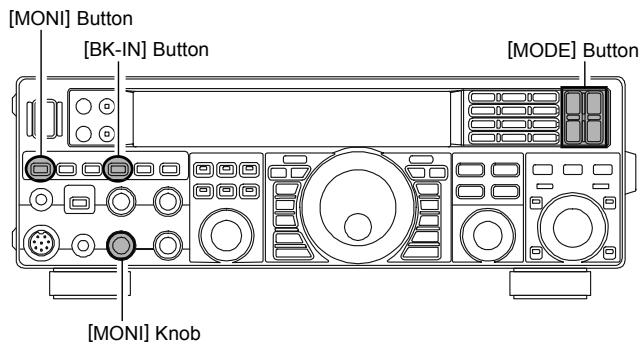

⑥ Commutateur [MONI] (Monitor)

Ce bouton active le contrôle d'émission (HF) dans tous les modes. Quand il est activé, l'indication “MONI” apparait sur l'afficheur. Le réglage du niveau du moniteur se fait à l'aide du bouton [MONI].

Avis:

Quand vous utilisez des écouteurs, le contrôle d'émission est hautement utile pour faire les réglages de l'équivalenceur paramétrable ou tout autre réglage de qualité de voix, parce que la qualité de la voix entendue dans les écouteurs est une reproduction quasiment "naturelle" de la qualité audio transmise.

Ce bouton active le compresseur de modulation de l'émetteur HF en SSB/AM et l'équaliser de microphone paramétrable. Quand l'équaliser de microphone paramétrable est activé l'icone "MICEQ" apparait sur l'afficheur. Quand le compresseur de modulation est actif l'icone "MICEQ" et l'indication "PROC" apparaisent sur l'afficheur. Le réglage du niveau de compression est réalisé par le menu "109 TGEN PROCLVL".

Avis:

Le Compresseur de modulation est un outil pour accroître le niveau moyen du signal en sortie grâce à une compression technique. Cependant, si le niveau est trop pousse, la compression a un effet négatif, en réduisant la compréhensibilité du signal. Nous vous recommendons de contrôler votre signal à l'aide du "Monitor" (plus écouteurs).
Quand le terminal optionnel de gestion de données (DMU-2000) est connecté, vous pouvez utiliser la page scope audio/oscilloscope pour vous aider à régler le niveau de votre compresseur de modulation avec naturellement en plus votre voix et votre microphone.

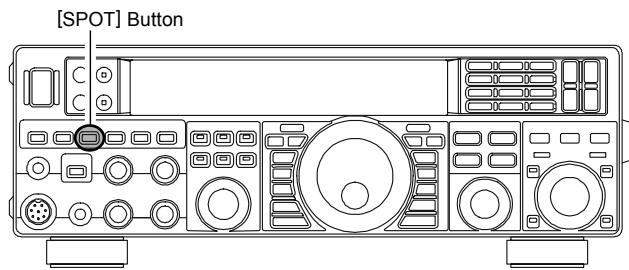

⑧ Commutateur [SPOT]

Ce bouton active la tonalité du marqueur CW en réception; en réglant le signal SPOT sur le signal CW entrant (précisément à la même hauteur), vous pouvez réaliser le battement zéro du signal d'émission sur la fréquence du correspondant.

Le décalage de fréquence est affiché sur la zone fréquence quand ce bouton est appuyé.

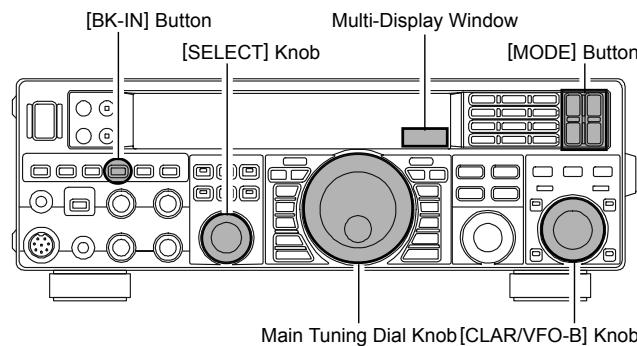

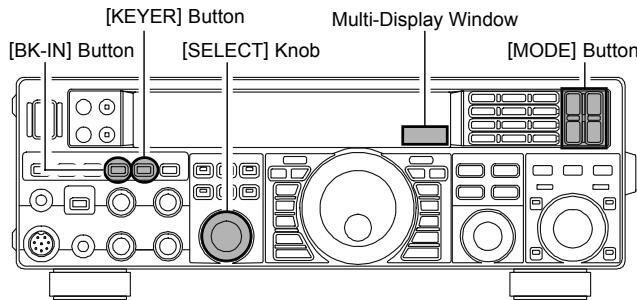

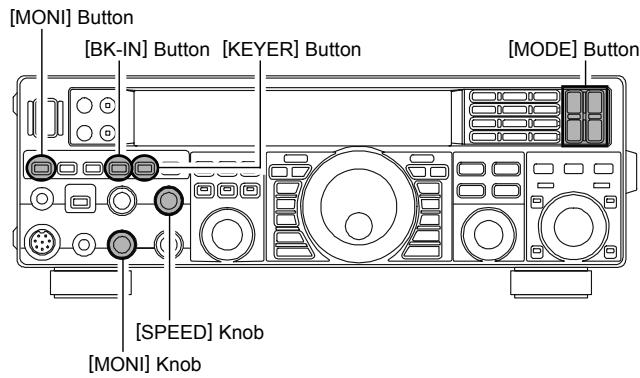

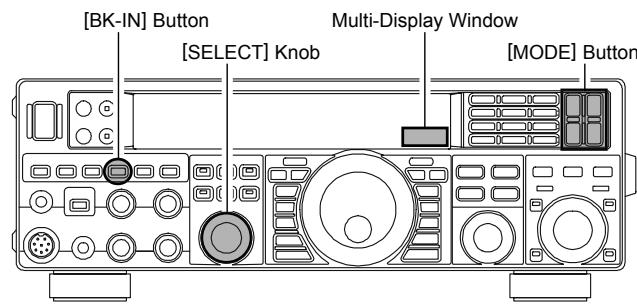

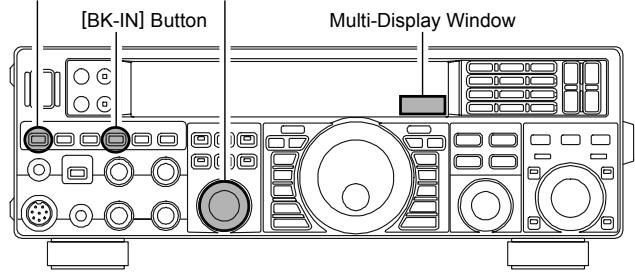

⑨ Commutateur [BK-IN]

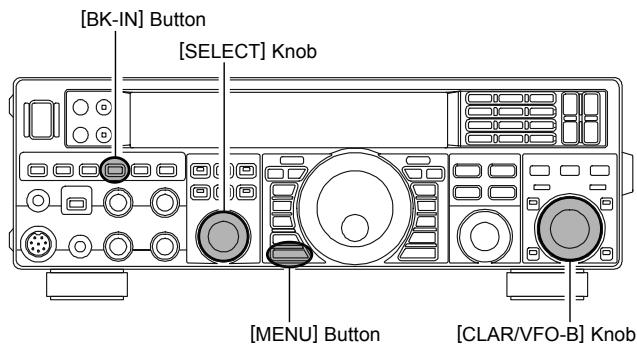

Ce commutateur active ou désactive le break-in en CW. Quand la fonction break-in en CW est activée, l'indication "BK-IN" apparait sur l'afficheur.

⑩ Commutateur [KEYER]

Ce bouton active ou désactive le manipulatorélectronique incorpore à l'appareil. Si ce dernier est actif, l'indication "KEYER" apparait sur l'afficheur. La vitesse du manipulator peut être régée par la commande [SPEED] de la face avant.

Et le temps de retombée CW est réglé via le menu "O44 A1A DELAY".

(1) Commutateur [AGC]

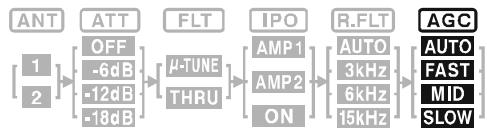

TCe bouton selectionne le type d'AGC à appliquer au récepteur. Les sélections possibles sont FAST, MID, SLOW ou AUTO, et l'indication "AGC" change en fonction du type d'AGC besoin.

Appuyer sur le bouton [AGC] de façon répétitive pour sélectionner la constante de temps de l'AGC. Appuyer et maintainir le bouton [AGC] pendant une seconde pour désactiver l'AGC (pour essai ou pour la réception des faibles signaux).

Avis:

L'attenuateur peut être utilisé avec le bouton [IPO] pour avoir deux étages de réduction de signal et ce en présence d'un signal très fort.
Si la constance de temps de l'AGC est mise à "Off" en appuyant et maintainant le bouton [AGC], le Smetre ne devie plus. En plus, vous risquez d'avoir des distorsions sur les signaux forts, car l'ampli FI et les étages suivants seront probablement surcharges.

② Prise PHONES

Prise casque de 3.5mm à 3 contacts pour casque mono ou stéreo. Quand la prise est insérée, le HP interne est coupé.

NOTE:

Quand vous mettez les écouteurs nous vous conseillons de réduire le volume BF avant la mise sous tension de l'appareil qui se traduit par un "pop" audio liéquent.

⑬ Commutateur [METER]

Ce commutateur de commande détermine la fonction de l'indicateur principal en mode émission.

Appuyer sur ce bouton pour changer la fonction du Meter en mode émission comme suit:

ALC SWR ID VDD COMP ALC

ALC: Indique la tension relative d'ALC.
SWR: Indique le rapport d'ondes stationnaires (Direct: Réfléchi).
ID: Indique le courant drainage de l'amplificateur final.
VDD: Indique la tension drain de l'amplificateur final.
COMP: Indique le niveau du compresseur de parole HF (mode SSB uniquement).

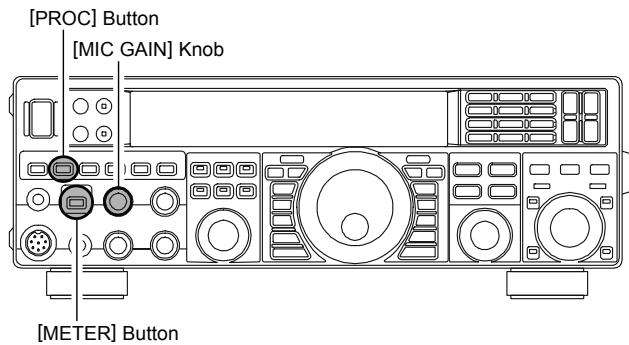

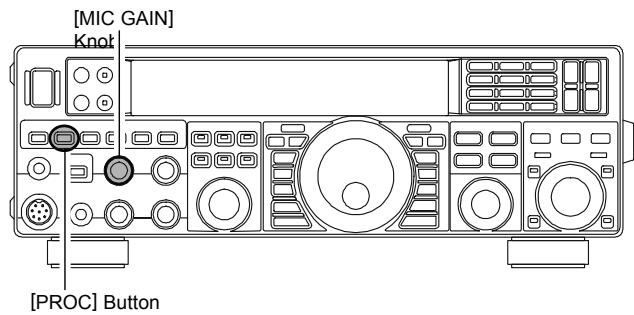

④ Bouton [MIC GAIN]

Ce bouton regle le niveau d'entrée du microphone pour des émissions SSB (non compressées) et AM.

Avis:

Si vous regler le [MIC GAIN] tout en parlant plus fort que le niveau normal de voix, surveiller le niveau d'ALC et ajuster le [MIC GAIN] de façon que le déviation ALC ne dépasse pas la limite droite de l'échelle ALC. Ensuite, si vous parlez avec un niveau de voix normal, vous pouvez être certain de ne pas surcharger l'étage amplificateur du micro.

[SPED] Knob

Ce bouton ajuste la vitesse du manipulatorélectronique incorpore (4 à 60 WPM). Une rotation vers la droite augmente la vitesse de manipulation.

Quand vous tournez ce bouton tout en appuyant sur le bouton [KEYER], la zone affichage fréquence fait apparaitre la vitesse de manipulation.

⑥ Prise microphone

Cette prise 8 broches accepte les microphones au brochage standard YAESU des transceivers HF.

⑰ Prise KEY

Cette prise de 1/4-inch, à 3 contacts accepte une clé CW ou une clé de manipulation (pour le manipulator électronique incorpore) ou la sortie d'un manipulateur électronique externe. Le brochage est montré à la page 15. La tension pour la clé sans production de signal est de +3.3 V et lors de la production de signal de 0.3 mA. Cette prise peut être configurée en keyer, "Bug" "straight key" ou pour une interface de manipulation à partir d'un PC via le menu "037 A1A F-TYPE" (voir page 111). Il y a une autre prise avec le même nom sur le panneau arrêté et elle peut être configurée indépendamment pour l'utilisation du manipulateur électronique interne ou pour une utilisation en pseudo manipulator simple.

NOTE:

Il n'est pas possible d'utiliser une prise 2 contacts (vous vous mettez dans le cas d'une production de signal permanente)

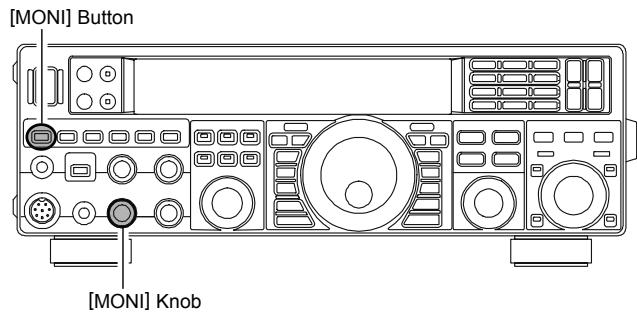

(18) Commutateur [MONI]

Ce bouton active le contrôle d'émission (HF) dans tous les modes (dépendant du bouton [AF GAIN]).

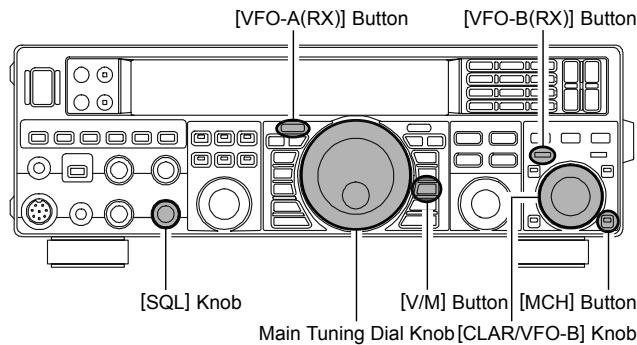

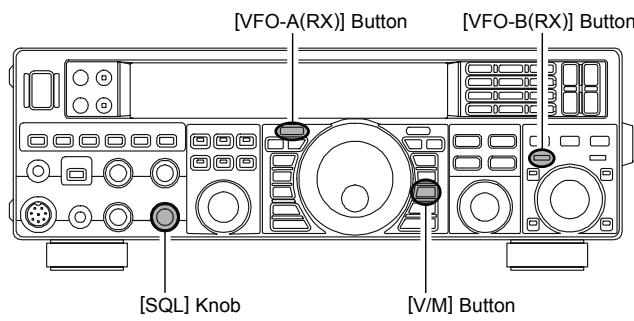

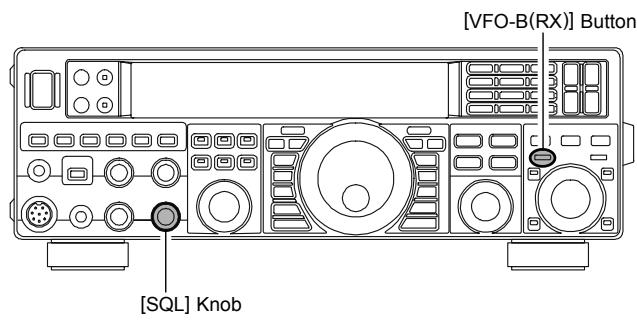

[SQL] knob

Ce bouton règle le seuil de signal audio du (VFO-A) pour rendre le récepteur muet, en tous modes. Ceci est très pratique en liaison locale pour éviter d'être déranged par le traffic général. Cette commande est normalement mise complètement à gauche (off), sauf en recherche automatique et en mode FM.

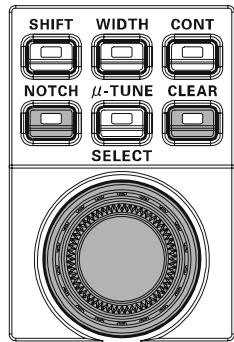

2 Commutateur [SHIFT]

L'appui sur ce bouton permet de déplacer le filtré DSP FI plus haut ou plus bas, à l'aide du bouton [SE-LECT]. Quand il est actif, la LED incorporee au bouton lui en orange.

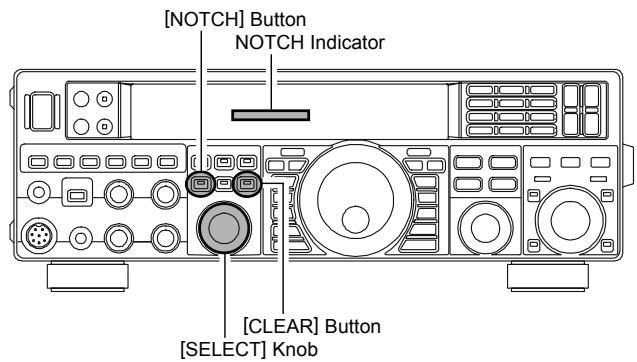

② Commutateur [NOTCH]

L'appui sur ce bouton vous permet de régler la fréquence centrale du filtré Notch FI à l'aide du bouton [SELECT].

Quand il est activé, la LED incorporee au bouton luit orange. Appuyer brievement sur le bouton [SELECT] pour activer ou désactiver le filtrte Notch FI.

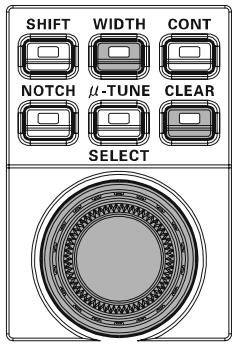

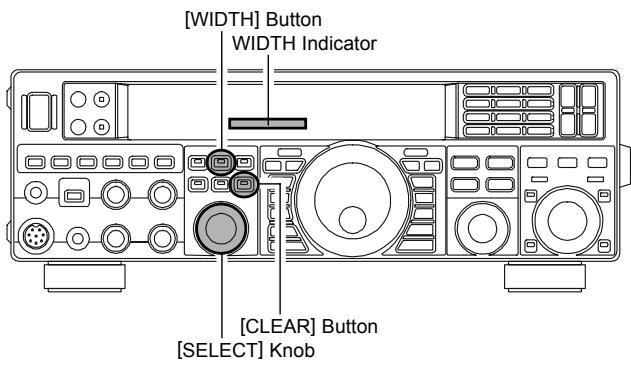

(2) Commutateur [WIDTH]

L'appui sur ce bouton permet de modifier la bande passante du contrôle DSP FI, à l'aide du bouton [SE-LECT]. Quand il est actif, la LED incorporeee au bouton lui en orange.

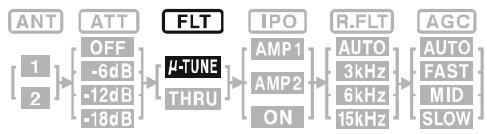

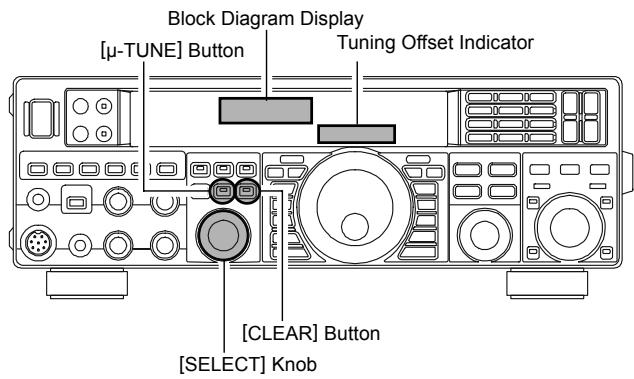

② Commutateur [μ-TUNE]

L'appui sur ce bouton vous permet d'ajuster la fréquence centrale de la bande passante du filtre μ-Tuning à l'aide du bouton [SELECT], quand le kit μTuning HF est connecté. Quand il est actif, la LED incorporeée au bouton lui en orange. L'appui bref sur le bouton [SELECT] permet d'activer ou de désactiver le filtreμ-Tuning.

② Commutateur [CONT]

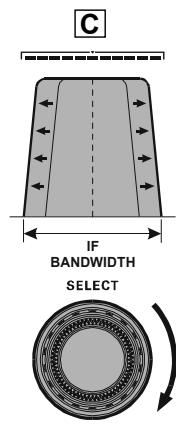

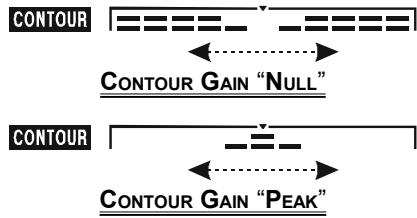

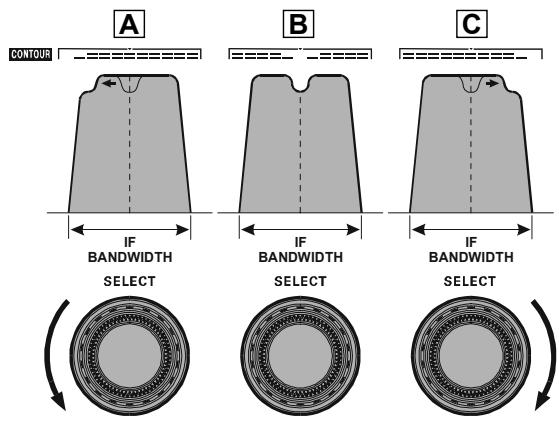

L'appui sur ce bouton vous permet de selectionner le filtré DSP Contour à l'aide du bouton [SELECT]. Quand il est actif, la LED incorporee au bouton lui en orange. L'appui bref sur le bouton [SELECT] permet d'activer ou de désactiver le filtré Contour.

25 Commutateur [CLEAR]

L'appui sur ce bouton remet à leur valeur par défaut usine les cinq fonctions qui sont sélectionnées par les cinq boutons à gauche de celui-ci.

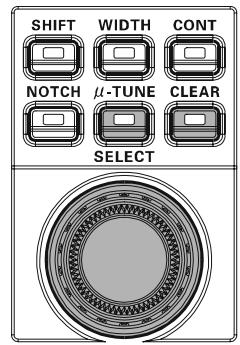

26 Bouton [SELECT]

Ce bouton est utilisé pour ajuster le statut des fonctions sélectionnées par les cinq boutons situés au dessus de celui-ci.

BOUTON FONCTION	EFFECT
[SHIFT]	Tournier le bouton [SELECT] pour déplacer la bande passante du filtre DSP FI par pas de 20 Hz. La plage totale de réglage est de ±1 kHz. La position de la bande passante peut être vue sur l'afficheur.
[WIDTH]	Tournier le bouton [SELECT] pour régler la largeur de la bande passante du filtre DSP FI. Une rotation vers la gauche réduit la bande passante. Une rotation vers la croite augmente la bande passante. La bande passante courante peut être vue sur l'afficheur.
[CONT]	Appuyer sur bouton [SELECT] pour active et désactiver le filtre CONTOUR. Tourner le bouton [SELECT] pour ajuster la réponse du filtre CONTOUR. La position en pointe du filtre CONTOUR peut être vue sur l'afficheur.
[NOTCH]	Appuyer sur bouton [SELECT] pour activer et désactiver le filtre NOTCH FI. Tourner le bouton [SELECT] pour ajuster la fréquence centrale du filtre NOTCH FI. La position du creux du filtre NOTCH FI peut être vue sur l'afficheur.
[μ-TUNE]	Appuyer sur bouton [SELECT] pour activer et désactiver le Kit μTuning HF optionnel.Tourner le bouton [SELECT] pour ajuster la fréquence centrale du filtre μ-Tuning. La position en pointe du filtre μ-Tuning peut être vue sur l'indicateur de décalage fréquence sur l'afficheur.

Le bouton [SELECT] est également utilisé pour selectionner une ligne menu quand le mode menu est actif.

Appuyer et maintainir le bouton [SELECT] pendant une seconde pour active la fonction optionnelle mémoire vocale dans les modes SSB/AM/FM, ou la mémoire CW pour le mode CW. Voir page 64 (fonction mémoire vocale) ou page 78 (fonction mémoire CW) pour plus de détails.

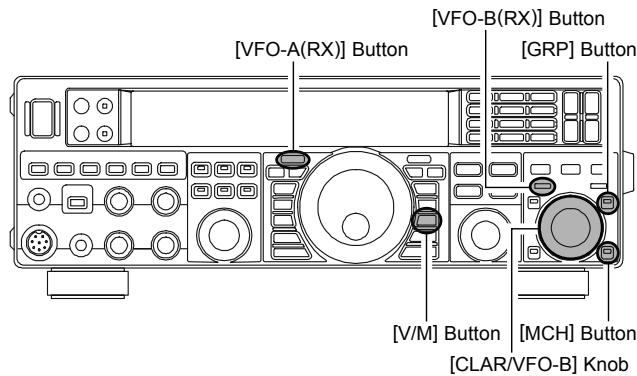

② Indicateur et commutateur [(VFO-A)RX]

Appuyer sur ce bouton pour activer la réception sur le VFO-A. la LED incorporee au bouton luit en vert quand le transceiver est en réception sur le VFO-A. Quand le transceiver est en réception sur le VFO-A, un appui bref sur ce bouton coupe la réception, et l'indicateur clignote. Un appui bref à nouveau sur ce bouton réactive la réception et l'indicateur luit à nouveau en vert sans clignoter.

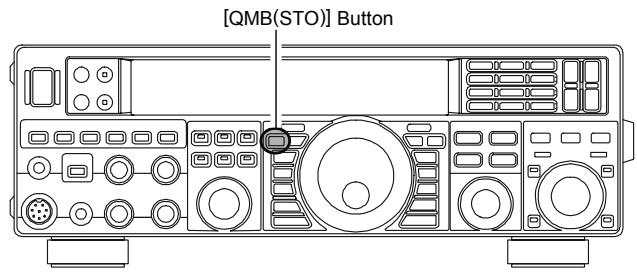

28 Commutateur QMB (Banque mémoire rapide) Botton [STO] (charger)

En appuyant sur ce bouton les informations associées au mode opératione (fréquence, mode, largeur de bande et également sens du décalage en fréquence des relais et fonctions CTCSS en mode FM) du VFO-A sont copiees dans des mémoires QMB consécutives.

Botton [RCL] (rappel)

En appuyant sur ce bouton il est possible de rappeler le contenu de une jusqu'à cinq banque(s) mémoire(s) rapide(s) en cours de traffic.

Dans les modes SSB/CW/RTTY/PSK, ce bouton est utilisé pour régler la largeur de bande des filtres DSP (digital) FI pour réduire la bande passante.

Avis:

Vous pouvez ajuster la bande passante à l'aide du bouton [SELECT] quand le bouton [WIDTH] a été activé.

Dans le mode AM, ce bouton est utilisé pour inverser la largeur de bande du récepteur entre "wide" (9 kHz) et "narrow" (6 kHz).

En Mode FM sur les bandes 28MHz et 50MHz , ce bouton est utilisé pour inverter la largeur de la déviation FM entre "wide" ( ± 5.0kHz Dev./25.0 kHz LB) et "narrow" ( ± 2.5kHz Dev./12.5 kHz LB).

En appuyant sur ce bouton il est possible de travailler en mode fréquences émission réception séparées entre la bande principale (VFO-A), utilisée en émission et la bande secondaire (VFO-B), utilisée en réception. i vous appuyez et maintenez le commutateur [SPLIT] pendant deux secondes, la fonction "Quick Split" est activée, dans laquelle le VFO de la bande secondaire (VFO-B) est automatiquement mis sur une fréquence 5kHz plus haut que celle de la fréquence de la bande principale (VFO-A) et le transceiver est mis en mode split.

En appuyant sur cette touche, il est possible de surveiller la fréquence d'émission quand le mode split est activé. Relâcher le bouton pour revenir en mode normal.

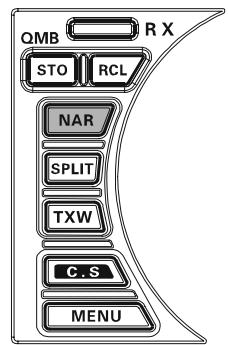

[ C.S ] Switch

Appuyer sur ce bouton brievement pour rappeler directement votre menu favori.

Pour programmer un menu en raccourci, appuyer sur la touche [MENU] pour passer en mode menu, puis selectionner le menu que vous souhaitezbitset en raccourci. Ensuite appuyer et maintainir sur la touche [C.S] pendant une seconde; ceci verrouille le menu selectionné comme raccourci.

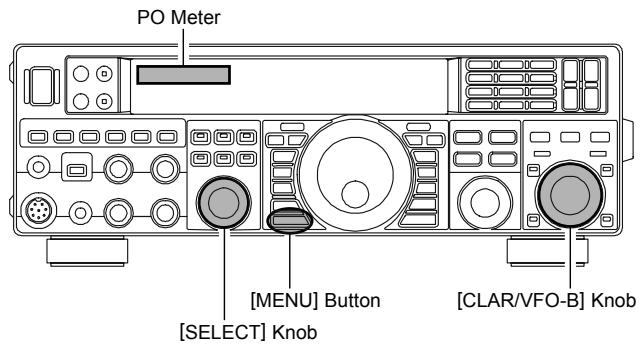

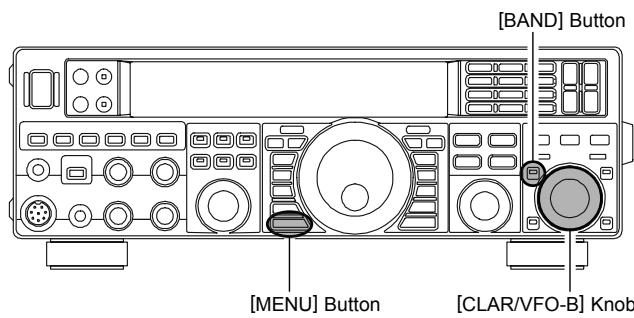

③ Commutateur [MENU]

Ce bouton est utilisé pour acceder au système de menu, afin de configurer un certains nombre de paramètres du transceiver. L'emploi du menu est décrit en detail dans ce manuel à partir de la page 104.

NOTE IMPORTANTE:

En appuyant brievement sur ce bouton on active la fonction menu et les lignes menu apparaisent sur l'afficheur; une fois que vous avez fini vous devez appuyer et maintainir le bouton [MENU] pendant une seconde pour sauvegarder les changements que vous avez fait dans les paramétres (un appui bref vous fait sortie du mode menu mais ne fait aucune sauvegarde).

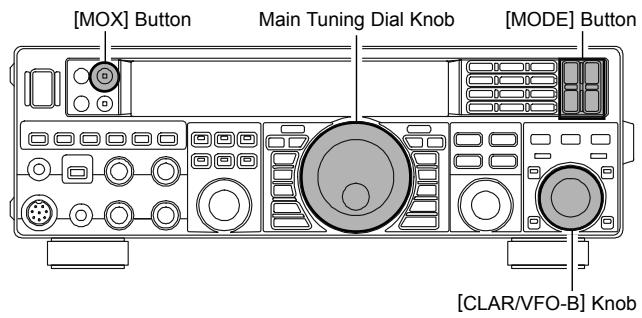

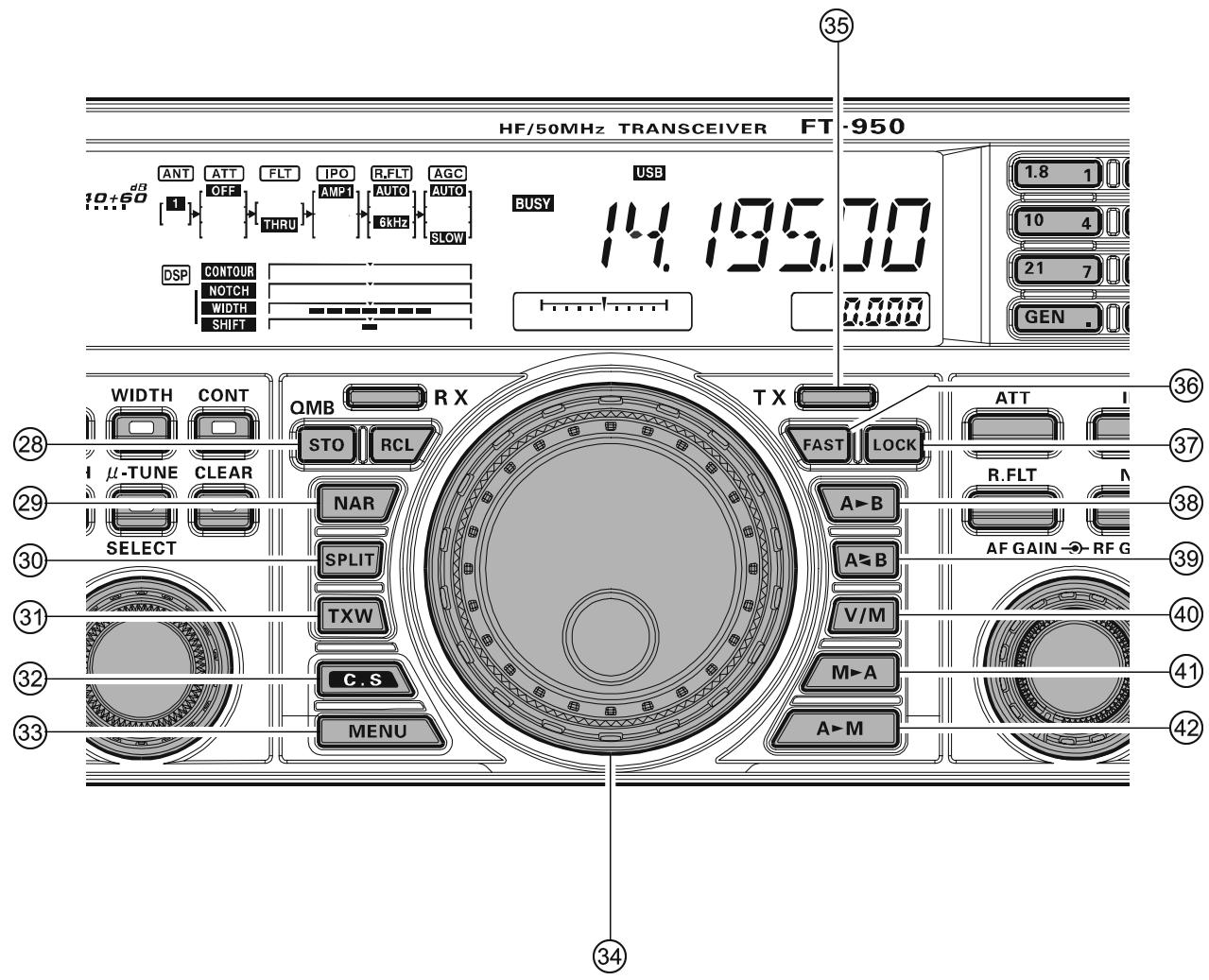

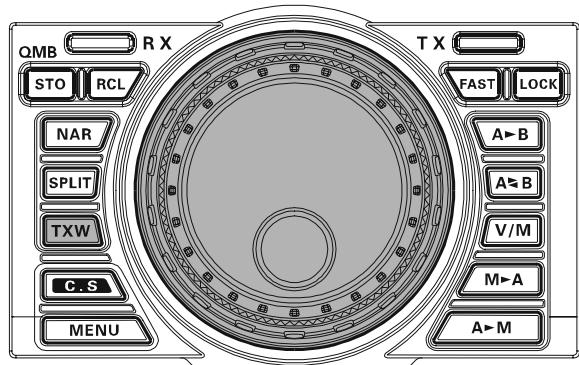

Ce large bouton règle la fréquence de travail sur la bande principale (VFO-A) ou d'une fréquence mémoire rappelée. Une rotation vers la croite de ce bouton augmente la fréquence. Le réglage par défaut du pas d'increment est de 10Hz ( 100Hz en mode AM et mode FM); quand le commutateur [FAST] est appuyé, le réglage du pas d'increment est augmente. Les pas d'incréments disponibles sont:

MODE OPÉRATOIRE	1 PAS	1 ROTATION DU DIAL
LSB/USB/CW/RTTY/PKT(LSB)	10 Hz (100 Hz)	10 kHz (100 kHz)
AM/FM/PKT(FM)	100 Hz (1 kHz)	100 kHz (1 MHz)

les nombres entre parentheses donnent la valeur du pas d'increment

quandle commutateur[FAST]estappuyé.

Avis:

Le réglage du pas d'increment sur le Dial principal (décrit dans ce paragraphe) est effectué, en usine, à 10Hz par pas. Via le menu "O84 TUN DIALSTP", cependant, vous pouvez changer ce réglage de 10Hz à 1Hz à la place. Quand le pas de base de 1Hz a été sélectionné, l'action sur le bouton [FAST] changera les valeurs de la liste ci-dessus de 1/10.

⑤ Indicateur et commutateur [(VFO-A)TX]

Quand ce bouton est appuyé, la LED incorporeée au bouton luit en rouge; et, quand le PTT est appuyé, le transceiver émet sur la fréquence VFO-A (appliquant bien évidement tout décalage clarifier).

Avis:

Si cet indicateur ne s'allume pas, cela signifie que l'indicateur commutateur [(VFO-B)TX] a eté sélectionné (il est allumé en rouge). Dans ce cas, l'émission se fait sur la fréquence et dans le modeprogrammé dans le VFO-B.

③ Commutateur [FAST]

En appuyant sur ce bouton il est possible de faire croître ou décroître le ratio de réglage du bouton principal de réglage en fréquence (VFO-A) ou le bouton de réglage en fréquence VFO-B ([CLAR/VFO-B]), par un facteur de 10, comme mentionné précédement. Quand cette fonction est activée, l'indication “FAST” apparait sur l'afficheur.

Avis:

Ce commutateur regle le VFO-A et le VFO-B independament.

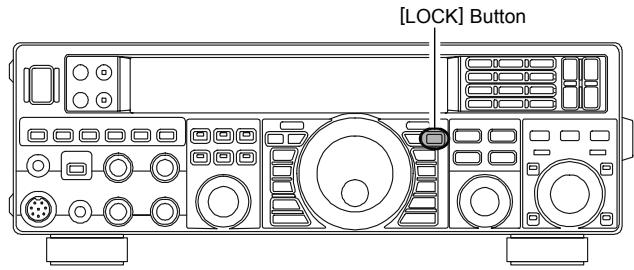

③ Commutateur [LOCK]

Ce bouton est un inverseur de verrouillage sur le bouton principal de réglage en fréquence (VFO-A) ou le bouton de réglage en fréquence VFO-B ([CLAR/VFO-B]). Quand ce bouton est activé, le bouton principal de réglage en fréquence ou le bouton de réglage en fréquence VFO-B ([CLAR/VFO-B]) peut être encore tourné, mais la fréquence ne change pas et l'indication “LOCK” apparait sur l'afficheur.

Avis:

Ce commutateur verrouille le VFO-A et le VFO-B independament.

③ Commutateur [A▶B]

En appuyant brievement sur ce bouton il y a transfert des données de la fréquence de la bande principale (VFO-A) (ou celle d'un canal mémoire) dans la bande seconde (VFO-B), en écrasant tous les contenus précédents de la bande secondaire (VFO-B). Cette touche peut être utilisée pour régler à la fois les récepteurs de la bande principale (VFO-A) et de la bande seconde (VFO-B) sur les mêmes fréquence et mode.

39 Commutateur [A>B]

En appuyant brievement sur ce bouton il y a un échange croisé des contenus de la bande principale (VFO-A) (ou celle d'un canal mémoire) et de la bande secondaire (VFO-B).

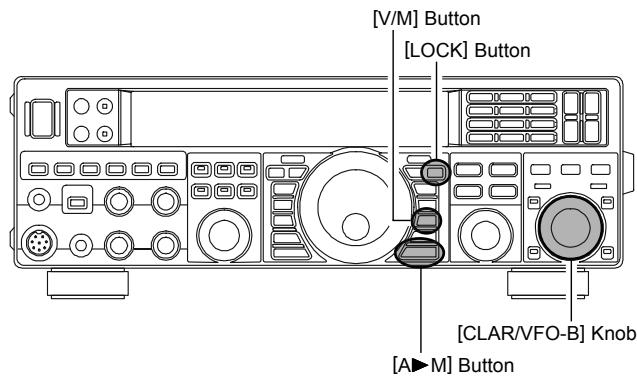

④ Commutateur [V/M]

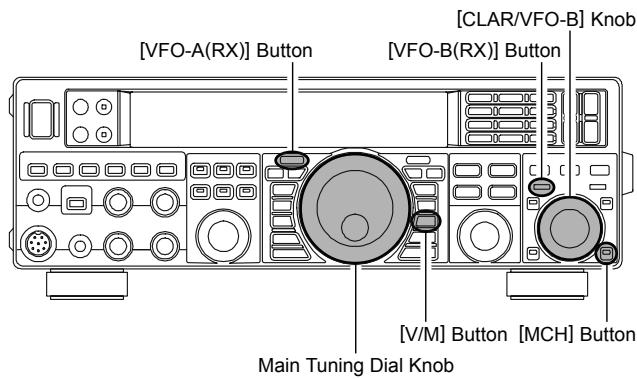

Ce bouton inverse le mode réception sur la bande principale (VFO-A) entre le système mémoire et le système VFO. Les indications suivantes peuvent être affichées “MR” ou “MT” en dessous de l'affichage de la fréquence principale pour indiquer la sélection courante. Si vous avez modifié le réglage fréquence à partir d'un canal mémoire “MT”, en appuyant sur ce bouton il est possible de faire réapparaitre ou d'effacer l'affichage de la fréquence de départ “MR” et en appuyant une fois de plus de reactiver ou de désactiver le mode opération sur le VFO principal (pas d'indication).

④ Commutateur [M▶A]

En appuyant sur ce bouton brièvement le contenu du canal mémoire courant est affchépendant dix secondes. En maintainant appuyé ce bouton pendant 1 seconde les données du canal mémoire courant sont copiees dans le VFO principal (VFO-A) et deux "beep" sont émis. Les données containues antérieurement dans le VFO principal sont écrasées.

④ Commutateur [A▶M]

En appuyant sur ce bouton brievement le contenu du canal mémoire courant est affchépendant dix secondes. En appuyant et maintainant cette touche pendant 1 seconde (jusqu'à avoir les deux "beep") permet de copier les données courante continues dans le VFO de la bande principale (VFO-A) dans le canal mémoire courant en écrasant toutfois les données continues antérieure dans ce dernier.

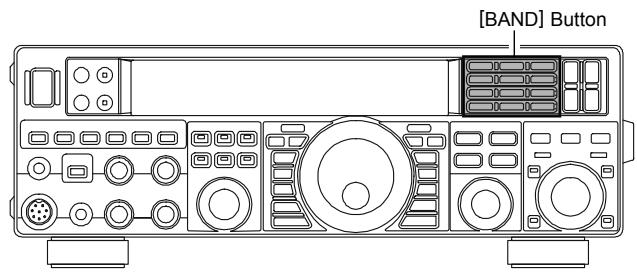

④ Touches [BAND]

Ces touches permettent deCHOISIR une bande de traffic sur les bandes amateur entre 1,8 MHz et 50MHz De meme, I'entree directe de la frquence peut etre effectuee a l'aide de ces touches en etant en mode VFO.

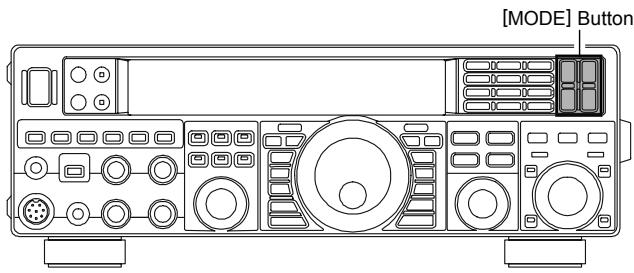

④ Commutateur [MODE]

L'appui sur un de ces commutateurs permet de désir un des modes opérateires comme montré dans le tableau ci-dessous. Des appuis répétés sur un bouton particulier permet de.permuter sur des modes alternés ou de se déplacer dans une boucle de sélections possibles. (Par exemple l'appui répété sur le bouton [SSB] permet de BASCULER entre les modes "LSB" et "USB".

Pour l'utilisation des modes [RTTY/PKT], appuyer brièvement sur le bouton pour permuter entre RTTY et PKT. Appuyer et maintainir le bouton de façon répétitive, permet de cheminer dans la boucle de sélection “PKT(LSB)” → “PKT(USB)” → “PKT(FM)” → “PKT(LSB)” ……

BOUTON	SELECTION DES MODES OPÉRATOIRES
[SSB]	LSB ⇔ USB
[CW]	CW(LSB) ⇔ CW(USB)
[AM/FM]	AM ⇔ FM
[RTTY/PKT]	Bref: RTTY(LSB) ⇔ PKT(LSB) Maintien: RTTY(LSB) ⇔ RTTY(USB) or PKT(LSB) → PKT(USB) → PKT(FM) → PKT(LSB) ……

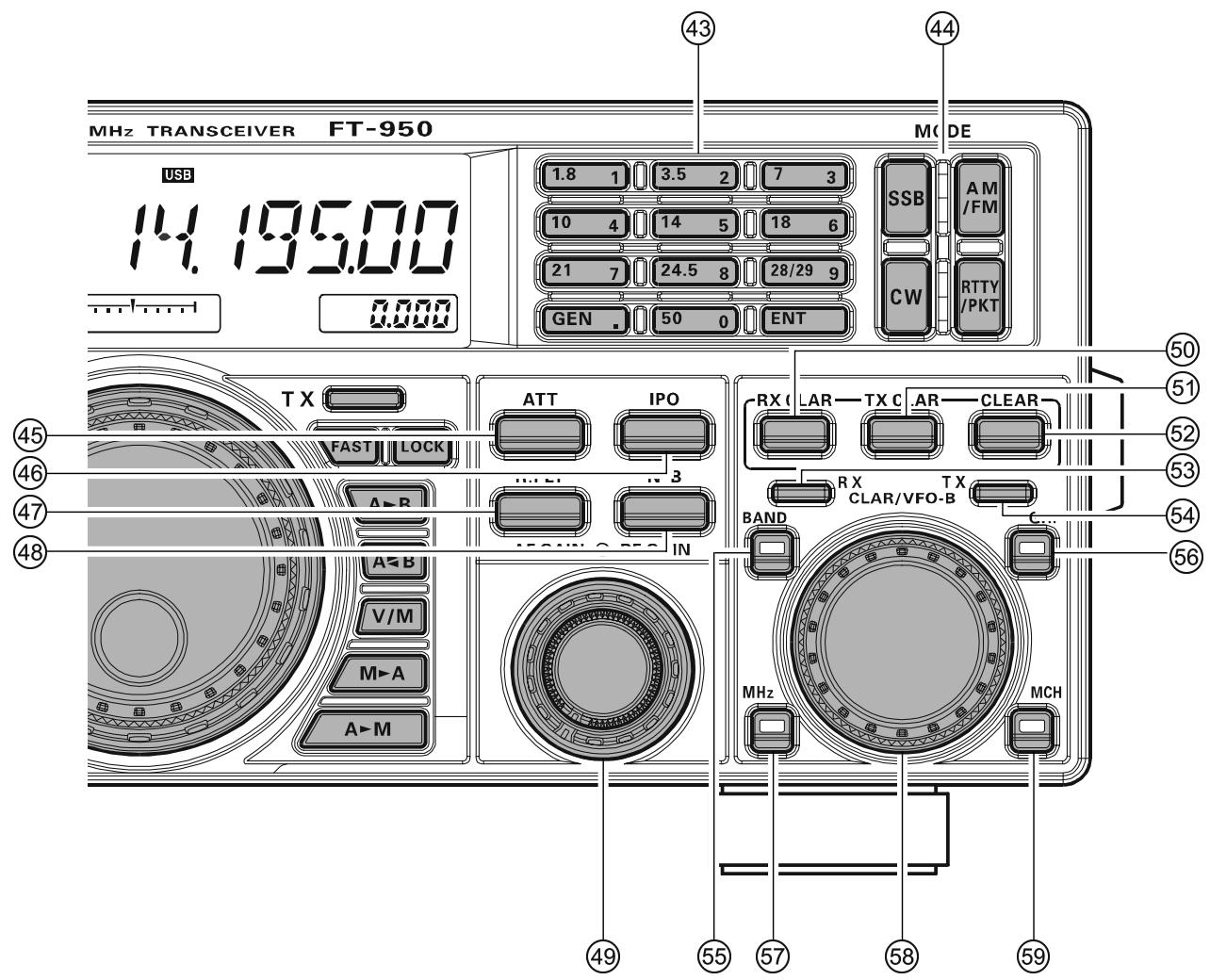

④ Commutateur [ATT]

Ce bouton permet de régler le degré d'atténuation devant être appliqué au signal d'entrée du récepteur. Les sélections possibles sont -6dB , -12dB , -18dB et OFF, et le niveau d'atténuation apparaît dans la colonne ATT du diagramme des fonctions sur l'afficheur.

Avis:

L'attenuateur peut être utilisé en complément du commutateur [IPO] pour fournir deux étages de réduction de signal quand un signal extrémement fort est reçu.

46 Commutateur [IPO] (POINT D'INTERCEPTION OPTIMUM)

Ce bouton peut être utilisé pour régler le récepteur principal pour obtenir les mêleurs signaux possibles dans un environnement de signaux forts. Les sélections possibles sont AMP 1 (amplificateur à faible distorsion), AMP 2 (2eme étage d'amplificateur HF à faible distorsion) ou IPO ON (contourne l'amplificateur HF d'entrée) et l'amplificateur HF sélectionné apparait dans la colonne IPO du diagramme des fonctions sur l'afficheur.

4 Commutateur [R.FLT] (RoOFING FILTER)

Ce bouton permet de sélectionner la bande passante du premier filtre de protection FI du récepteur. Les sélections possibles sont 3kHz , 6kHz , 15kHz ou Auto, et la bande passante sélectionnée apparait dans la colonne FLT du diagramme des fonctions sur l'afficheur.

Avis:

Parce que les filtres de protection sont sur la 1ere FI, la protection apportée contre les interférences est assez significative. Avec un réglage à AUTO, la bande passante en SSB est de 6kHz , en CW elle est de 3kHz et en FM/RTTY elle est de 15kHz . Sur une bande SSB très occupée, vous avez cependant la possibilité de désirir le filtré de 3kHz , pour une meilleure rejection des interférences.

4 Commutateur [NB]

Ce bouton active ou désactive le "noise blanker" FI. Un appui bref sur ce bouton permet de réduire les bruits pulsés courts; l'indication "N3" apparait sur l'afficheur.

Un appui et un maintien sur cette touche pendant une seconde permet de réduire les bruits pulsés plus longs; l'indication “NE” clignote pendant trois secondes, puis apparait en continu sur l'afficheur.

Appuyer une nouvelle fois sur ce bouton pour désactiver le noise blanker; l'indication “NE” disparait.

49 Boutons [AF GAIN] [RF GAIN] Bouton [AF GAIN]

Le bouton central [AF GAIN] règle le volume audio du récepteur (VFO-A). Normalement, la position de cette commande est mise dans une position entre 9 heures et 10 heures.

Bouton [RF GAIN]

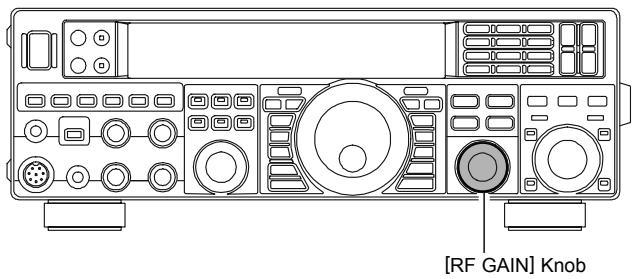

Le bouton périphérique [RF GAIN] ajuste le gain HF du récepteur (VFO-A) ce qui règle en même temps le gain des étages HF et amplificateur du récepteur (VFO-A). Cette commande est normalement laissée en position complètement à gauche.

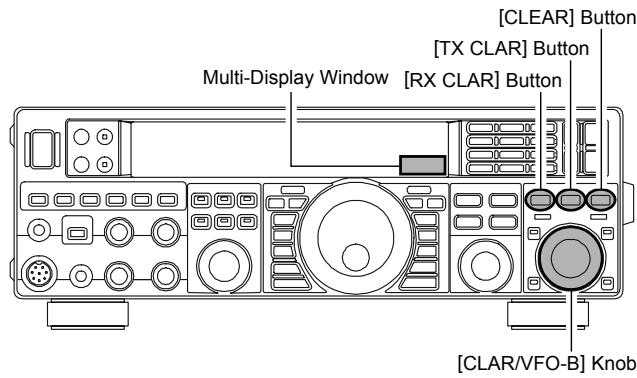

⑤ Commutateur [RX CLAR]

L'appui sur ce bouton active le clarifier RX qui permet de décaler temporairement la fréquence du récepteur de ± 9.99kHz à l'aide du bouton [CLAR/VFO-B]. Appuyer une nouvelle fois sur ce bouton pour faire revenir le récepteur sur la fréquence affichée; Le décalage clarifier est toujoursprésent en cas d'une nouvelle utilisation. Pour annuler le décalage clarifier, appuyer sur le bouton [CLEAR].

⑤ Commutateur [TX CLAR]

L'appui sur ce bouton active le clarifier TX qui permet de décaler temporairement la fréquence de l'émetteur. Appuyer une nouvelle fois sur ce bouton pour faire revenir l'émetteur sur la fréquence affichée; Le décalage clarifier est toujoursprésent en cas d'une nouvelle utilisation. Pour annuler le décalage clarifier, appuyer sur le bouton [CLEAR].

⑤ Commutateur [CLEAR]

En appuyant sur ce bouton on efface tout décalage de fréquence programme précedement dans le clarifier (correspond à la mise à zéro du décalage).

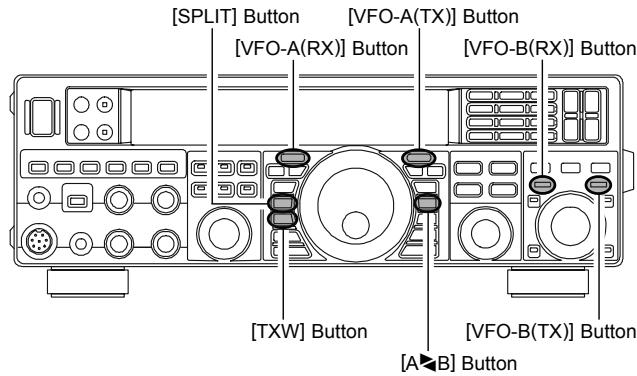

③ Indicateur et commutateur [(VFO-B)RX]

Ce bouton commute la fréquence de réception sur le VFO-B, la LED verte incorporee au bouton s'allume. En appuyant à nouveau sur ce bouton remet la fréquence de réception sur le VFO-A, et la LED verte incorporee au bouton s'éteint.

Indicateur et commutateur [(VFO-B)TX]

Ce bouton transfert la commande de la fréquence et du mode d'émission au VFO-B, la LED rouge incorporee au bouton s'allume. En appuyant à nouveau sur ce bouton remet la commande de la fréquence et du mode d'émission au VFO-A et la LED rouge incorporee au bouton s'eteint.

(55) Commutateur [BAND]

L'appui sur ce bouton permet de selectionner la bande courante (bandes Amateur) en tournant le bouton [CLAR/VFO-B].

⑤ Commutateur [GRP]

L'appui sur ce bouton permet de selectionner le groupe mémoire en tournant le bouton [CLAR/VFO-B].

⑤ Commutateur [MHz]

L'appui sur ce bouton permet de régler la fréquence du VFO en mode croissant ou en mode décroissant au pas de 1 MHz, en utilisant le bouton [CLAR/VFO-B].

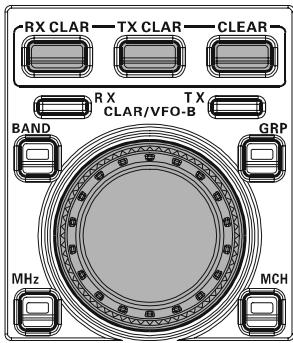

Bouton [CLAR/VFO-B]

Ce bouton courament sert à régler le décalage en fréquence de ± 9.99kHz du clarifier. En plus, il est utilisé pour régler les fonctions selectionnées par les cinq boutons qui entourent cette commande.

BOUTON FONCTION	EFFET
[(VFO-B)RX]IndicateurCommutateur	Tournier le bouton [CLAR/VFO-B] pour régler la fréquence du VFO-B, avec le même pas de fréquence que le DIAL principal.L'affichage de la fréquence change pour indiquer la fréquence du VFO-B.
Bouton [BAND]	Tournier le bouton [CLAR/VFO-B] pour changer de bande amateur.
Bouton [GRP]	Tournier le bouton [CLAR/VFO-B] pour Sélectionner le groupe mémoire.
Bouton [MHz]	Tournier le bouton [CLAR/VFO-B] pour régler la fréquence du VFO au pas de 1 MHz.
Bouton [MCH]	Tournier le bouton [CLAR/VFO-B] pour sélectionner le canal mémoire.

⑤ Commutateur [MCH]

L'appui sur ce bouton permet de selectionner un canal mémoire en utilisant le bouton [CLAR/VFO-B].

① PROC

Cet indicateur apparait quand le compresseur de modulation DSP est activé.

② MONI

Cet indicateur apparait quand le circuit moniteur émission est activé.

③ KEYER

Cet indicateur apparait quand le manipulateur électronique interne est activé.

④ BK-IN

Cet indicateur apparait quand le CW break-in est activé.

(5) NB

Cet indicateur apparait quand le Noise Blanker "bruits courts" du récepteur est activé.

Cet indicateur clignote pendant trois secondes, et ensuite apparait stable, quand le Noise Blanker "bruits longs" du recepteur est activé.

⑥NAR

Cet indicateur apparait quand le filtré étroit DSP FI du récepteur est activé.

⑦ S/PO

En réception cela indique la force du signal en réception, de S-0 à S-9+60dB.

En émission, cela indique la puissance de sortie HF, de 0 à 150 Watts.

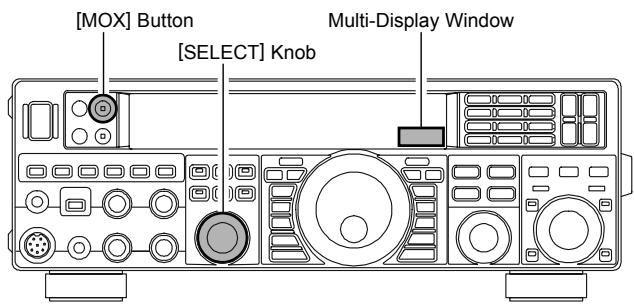

Avisi:

les indicateurs S et PO peuvent être mis en fonction de tenue de pic de déviation via les lignes menu "007

DISP PKH S" et "008 DISP PKH PO".

⑧ Indicateur multi fonctions

Les fonctions émission du multimètre sont listedes cédssous.

ALC	Indique la tension d'ALC relative.
SWR	Indique le taux d'ondes stationnaires (Direct:Réfléchi), de 1.0 à 3.0.
ID	Indique le courant drain de l'amplificateur final,0 à 30 ampères.
VDD	Indique la tension de l'amplificateur final (valeur nominale: 13.8 V).
COMP	Indique le niveau de compresseur de modulation, de 0 à 30 dB.

Les fonctions affichées sont obtenues par des appuis répétitifs sur le bouton [METER], pour parcourir les affichages du multimètre disponibles. (ALC SWR ID VDD COMP ALC ...)

Avis:

Les indicateurs ALC et ID peuvent être mis en fonction de tenue de pic de déviation via les lignes menu "009 DISP PKH ALC" et "010 DISP PKH ID".

(9) TUNER

Cet indicateur apparait quand le coupleur d'antenne automatique interne est activé.

⑩ HI-SWR

Cet indicateur apparait si le coupleur directionnel et le microproceseur détectent un SWR anormalement élevé (au dessus de 3.0:1) qui ne peut être corrigé par le coupleur automatique d'antenne.

NOTE:

Si cet indicateur apparait, vérifier que l'antenne est bien branchée sur la sortie antenne selectionnée. Si c'est le cas, il faut alors vérifier la totalité de la chaîne émission, ligne de transmission et antenne pour trouver où est l'anomalie.

① MIC EQ

Cet indicateur apparait quand l'équaliser de microphone à trois niveaux est activé par le menu.

⑫ REC

Cet indicateur apparait quand l'enregistreur est en fonctionnement sur l'audio du récepteur et ou que la mémoire charge votre message CW ou vocal.

③ PLAY

Cet indicateur apparait quand l'enregistreur lit un enregistrement audio et ou que la mémoire lit un message CW ou vocal préalablement enregistré.

④ Affichage du diagramme

ANT (1, 2):

Indique l'antenne courante selectionnée par le commutateur [ANT 1-2] de la face avant.

Indique le niveau d'atténuation sélectionné par le bouton [ATT] de la face avant.

FLT (μ-TUNE, THRU):

Indique quand le filtré optionnel HF -TUNE est sélectionné par le bouton [μ-TUNE] de la face avant.

Avis:

L'indication "μ-TUNE" n'apparait pas quand la platine optionnelle μ-TUNE n'est pas installee.

IPO (AMP 1, AMP 2, ON):

Indique le préampli HF d'entrée seLECTIONné par le bouton [IPO] de la face avant.

Indique le premier filtré de protection FI sélectionné: AUTO (mode déterminé), 3 kHz, 6 kHz ou 15 kHz.

AGC (AUTO, FAST, MID, SLOW):

Indique le temps d'amortissement d'AGC sélectionné pour le (VFO-A) principal par le commutateur [AGC] de la face avant.

⑤ DNR

Cet indicateur apparait quand la fonction réduction de bruit digital est activée.

⑥ DNF

Cet indicateur apparait quand le contrôle notch digital est activé.

⑦ CONTOUR

Le point d'application du filtré CONTOUR est positionné graphiquement à cet endroit quand le filtré CONTOUR est activé.

⑧ NOTCH

La position «zéro» du filtré notch FI est positionné graphiquement à cet endroit quand le filtré Notch FI est activé.

⑨WIDTH

Indique la bande passante du filtré DSP FI.

② SHIFT

Indique la position du pic du filtré DSP FI.

(2) TX

Cet indicateur apparait pendant l'émission.

BUSY

Cet indicateur apparait quand le squelch du récepteur est ouvert. Si cet indicateur n'est pasprésent la réception semble perdue pour aucune raison apparente, vérifier la position du bouton [SQL] et tourner le complètement vers la gauche pour réactiver la réception.

23 FAST

Cet indicateur apparait quand le dial principal est regle sur "fast".

② LOCK

Cet indicateur apparait quand le dial principal est verrouillé.

Affiche le mode opératione courant.

Frequency Display

C'est l'affichage de la fréquence.

Avis:

Au cours du réglage des paramètres des lignes menus, le nombre de menu et le nom du groupe menu apparaît à cet endroit pendant l'initialisation.
Au cours du réglage de la fréquence de codage CTCSS ou de la tonalité, l'information courante de tonalité apparait à cet endroitpendant l'initialisation.
Quand on telècommande un moteur d'antenne optionnel, la vitesse de rotation courante apparait à cet endroit pendant l'initialisation.

② Indicateur de réglage

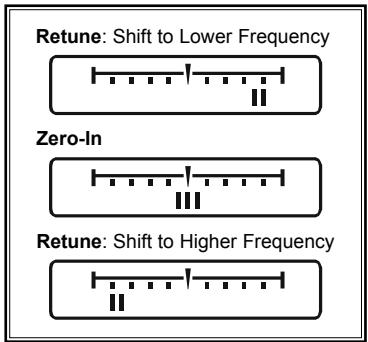

C'est une échelle de réglage qui, tel qu'il est configuré en usine, donne une indication du réglage CW sur le décalage d'un signal d'entrée par rapport à la fréquence de la porteuse CW de votre transceiver, telle qu'elle est programmée avec le décalage clarifier, ou en fonction du pic du filtre optionnel μ-TUNE.

28 CLAR

Cet indicateur apparait quand la fonction clarifieur est activée.

29 MR

Cet indicateur apparait quand le FT-950 est en mode rappel mémoire.

③ 0 MT

Cet indicateur apparait quand le FT-950 est en mode réglage mémoire indiquant ainsi que le contenu mémoire a été changé temporairement.

③ Fenetre multi-affiche

Cette fenêtre affiche soit le décalage du clarifier ou le numéro de canal mémoire.

Avis:

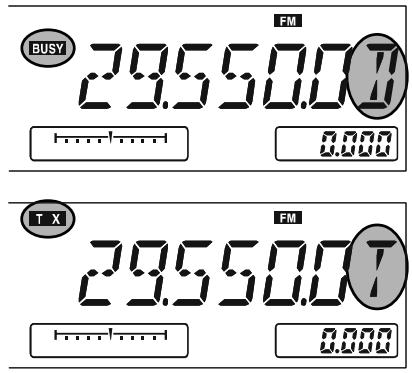

En mode FM, le décalage du relais est indiqué dans cette fenêtre. Un décalage de fréquence négatif est indiqué par “-” et un décalage de fréquence positif est indiqué par “+”.
Pendant le réglage des paramètres du menu, le réglage courant apparait dans cette fenêtre.

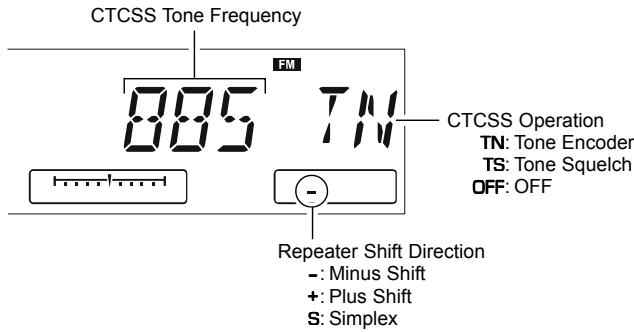

Pendant le réglage de la fréquence de tonalité en CTCSS ou en tone squelch, la direction du décalage relais courant apparait dans cette zone.
Quand on telécommande un moteur d'antenne optionnel, la direction de l'antenne apparait à cet endroit pendant l'initialisation.

(1) Prises ANT 1/2

Brancher votre antennep Principale ici, à l'aide d'une prise de type M (PL 259) à chaque extrémité d'une ligne coaxiale. Ces sorties antennes sont toujours utilisées en émission mais également en réception sur le récepteur principal. Le coupleur d'antenne interne règle uniquement les antennes branchées sur ces prises et uniquement en mode émission.

Attention!

La tension de 100V HF (@100 W/50 Ω) est appliquée à la section TX HF du transceiver pendant l'émission.

Surtout ne pas toucher la section TX HF pendant la Période d'émission.

(2) Prise DC IN

C'est la prise pour l'alimentation DC du transceiver. Utiliser le cable DC fourni pour se brancher directement sur une alimentation DC capable de fournir au moins 22 A @13.8 VDC.

GND

Cet ensemble "vis/écrou" sert à brancher le transceiver à un bon plan de sol, pour favoriser la sécurité et des performances optimum. Utiliser un cable assez court et de fort diamètre pour réaliser ces branchements et reportez-vous à la page 9 pour tous les conseils de mise à la masse de votre installation.

Pour prévenir tout dommage du à la foudre, à l'électricité atmosphérique, au chocoléque, etc.,mercidi établir un bon système de la terre.

(4) Prises μ-TUNE

Ces prises sont utilisées pour les entrées sorties du kit optionnel "μTuning HF".

(5) Prise ROT (ROTATOR)

Cette prise à 6-broches MINI-DIN accepte un cable de connexion de moteur d'antenne YAESU G-800DXA/-1000DXA/-2800DXA (Les modèles listés sont ceux du milieu de 2008). Vous pouvez commander la mise en direction d'une ANTENNE (et sa vitesse de rotation) à l'aide des boutons [BAND] sur la face avant.

⑥ Prise LINEAR

Cette prise à 10 broches fournit en sortie les données concernant la sélection de bande qui peut être utilisée pour commander des accessoires optionnels comme l'amplificateur linéaire transistorisé VL-1000. Le brochurese estprésenté à la page 15.

(7) Prise TUNER

Cette prise à 8 broches est utilisé pour brancher le coupleur automatique d'antenne externe FC-40. Le brochage estprésenté à la page 15.

⑧ Prise RTTY/PKT Jack

Cette prise à 6 broches accepte en émission l'audio (AFSK) et la commande PTT, pour un TNC packet extérieur (TNC); Elle fournit un niveau audio fixe en réception (100-mV @600 Ohms), et une ligne de manipulation FSK. Le brochage est montré à la page 15.

⑨ Prise PTT

Cette prise RCA peut être utilisée en entrée pour actionner un passage émission réception manuel soit par un commutateur à pied ou tout autre accessoire de commutation. Sa fonction est identique au bouton [MOX] de la face avant. La même ligne est disponible sur les prises RTTY/PKT en mode commande TNC. La tension ouverture circuit est de +5 VDC et le courant de fermeture circuit est de 1 mA.

10 Prise REC

Cette prise RCA supporte un signal audio bas niveau tant en réception qu'en émission, pour un enregistrement ou pour une amplification externe. Le niveau du signal en pointe est de 30mVp - p à 10 kOhms.

En branchant le clavier de télécommande FH-2 sur cette prise plaquée or, un accès direct au CPU du FT950 est possible pour piloter des fonctions comme le chargement de mémoire pour les appeals en concours, ainsi que la commande de fréquence et de fonctionnalités.

⑫ PriseEXTSPKR

Cette prise de 3.5-mm , 2 contacts plaqués or fournissant en sortie un signal audio pour un haut parleur externe. L'impédance de cette prise est de 4 8 Ohms, et le niveau varie en fonction du réglage du bouton [AF GAIN] de la face avant. L'insertion d'une prise mâle dans ce connecteur désactive le haut-parleur interne.

13 Prise KEY

Cette prise audio plaquée or de 1/4 de pouce accepte une clef CW ou un manipulator à palettes. Une fiche à 2 contacts ne peut être utilisée sur cette prise. La tension de la ligne de manipulation est de +3.3V , et le courant est de 0.3mA . Le brochage de la fiche est montré à la page 15 et cette prise peut être configurée pour les divers types de manipulator et pour les lignes de manipulation commandées par PC via le menu "O39 A1A R-TYPE".

(14) Prise μ-TUNE

Cette prise mini DIN à 10 broches est utilisé pour la commande du kit μTuning HF.

15 Prise DMU

Cette prise mini DIN à 8 broches recoit le cable de connexion du gestionnaire de données optionnel DMU-2000.

16 Prise CAT

Cette prise série DB-9 à 9 broches permet la commande du FT-950 par un ordinateur externe. Brancher ici un cable série et à l'autre bout connecter ce cable sur la prise RS-232C du port COM de votre ordinateur personnel (aucune interface externe n'est à ajouter).

⑦ PGM-SW

Ce commutateur est utilisé pour la mise à jour du logiciel contenu dans l'appareil. Le programme de mise à jour et les instructions qui vont avec sont disponibles sur le site de Vertex Standard (http://www.yaesu.com/) à partir duquel ils peuvent être téléchargés.

Avant demettre sous tension l'appareil avec la commande principale de mise sous tension, merci de vérifier une fois de plus les éléments suivants.

Est-ce que toutes les mises à la terre ont eté correctement effectuees? Voir page 9 pour plus de détails.
Est-ce que votre antenné est branchée la prise antenné du panneau arrêté correspondante? Voir page 10 pour plus de détails.
Est-ce que votre microphone (et/ou votre manipulateur) est branché? Voir page 11 pour plus de détails.
Si you utilisez un amplificateur linaire est ce que tous les branchements ont-ils ete realizationes compltelement? Voir page 13 pour plus de details.
- Merci de tournier la commande [AF GAIN] complètement vers la gauche, pour éviter un fort claquement de signal audio quand le transceiver est activé ou désactivé. Voir page 23 pour plus de détails.

Voici la méthode courante de démarrage pour un employe en mode normal:

1. Mettre sous tension l'alimentation externe DC.
2. Appuyer et maintainir le commutateur [POWER] de

la face avant pourmettre le transceiver sous tension.Aprés cinq secondes (dix secondes si le kit optionnel Tuning Kit est branché),le transceiver est pret a l'emploi.

1. Le transceiver se positionne sur 7.000.00 MHz LSB et la mise en oeuvre normale peut se poursuivre.

NOTE:

Pour arrêté l'alimentation, appuyer et maintainir le commutateur [POWER] de la face avant pendant une seconde.

1. Tourner le bouton [AF GAIN] Pourmettreun niveauaudio comfortable sur le signal entrant oulebruit de fond.Une rotation vers la droite du bouton [AF GAIN]augmente le niveau du volume sonore.

NOTE:

Quand des écouteurs sont utilisés, commencer par tourner la commande [AF GAIN] vers la gauche, puis augmenter le niveau du volume seulement après avoir mis les écouteurs. Ceci diminue la chance de s'enmettre plein les oreilles à cause d'un niveau audio trop pousse.

1. Appuyer sur le commutateur indicateur [(VFO-A)RX] pour activer le récepteur du (VFO-A); la LED intégrée luit en vert.

Avis:

Si vous appuyez sur le commutateur indicateur [(VFO-A)RX] alors que la LED intégrée luit en vert, la LED clignote puis s'eteint; ceci indique que le récepteur du (VFO-A) est temporairement muet. Appuyer juste sur le commutateur indicateur [(VFO-A)RX] une fois de plus pour réactiver le récepteur (VFO-A).

1. Appuyer sur la touche [BAND] correspondant à la bande amateur que vous souhaitez utiliser.

Avis:

L'accès direct à chaque bande amateur entre 1.8 et 50MHz est offert.
Le FT-950 utilise une technique de pile pour trois bandes pour la sélection VFO, cela vous permet demettre jusqu'à trois fréquences et modes favoris dans chaque registre VFO. Par exemple, vous pouvezmettre une fréquence sur chaque mode 14 MHz CW, RTTY et USB, puis rappeler ces valeurs VFO par des appuis brefs et successifs sur la touche bande [14] MHz. Chaque touche de bande amateur peut de la même manière avoir jusqu'à trois réglages de fréquence /mode.
Si le bouton [BAND] est appuyé, la LED intégrée luit en orange, et le bouton [CLAR/VFO-B] comme sélecteur de bande.
Si vous appuyer sur la touche [MHz] (située à gauche du bouton [CLAR/VFO-B]), la LED intégrée luit en orange, et alors la rotation de [CLAR/VFO-B] permet la navigation en fréquence au pas de 1 MHz.

1. Appuyer sur le commutateur [ANT 1-2] pour selectionner l'antenne appropriée pour la bande en fonction; autrement, si une ANTenne est branchée en réception, vous pouvez également appuyer sur le

commutateur de selection antenne [RX]. Jusqu'à deux antennes TX/RX peuvent être connectées ou bien une en RX et une en RX seule.

Avis:

Une fois que vous avez fait votre sélection d'antenne, cette Antenne est "mémorisée" par le microprocesseur en conjunction avec le registre VFO (fréquence et mode) en fonction quand vous choisissez cette Antenne particulière.

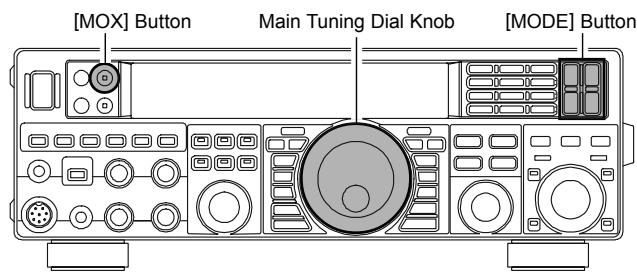

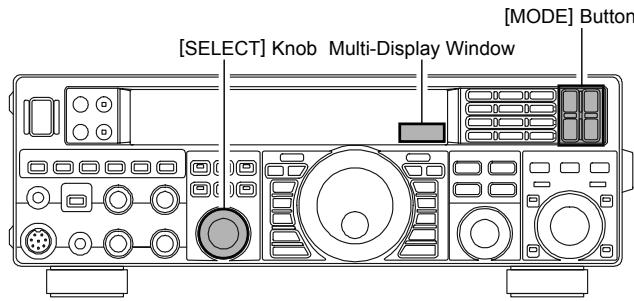

1. Appuyer sur la touche [MODE] appropriée pour

sLECTIONNER le mode opérationé désiré. L'appui sur le bouton [SSB] permet de.permuter entre les modes LSB et USB. L'appui sur le bouton [AM/FM] permet de.permuter entre les modes AM et FM.

Avis:

• Par convention dans les bandes amateurs, le LSB est utilisé sur le 7 MHz et les bandes inférieures (à l'exception du 60 mètres) et le USB est utilisé sur le 14 MHz et les bandes supérieures.
  Quand vous passez du mode SSB au mode CW, vous pouvez observer un décalage en fréquence sur l'affichage. Ce décalage représenté le décalage du BFO entre le "battement zéro" de la fréquence et la tonalité CW audible que vous pouvez entendre (le pitch estprogrammé par via le menu "045A1APITCH"), même si la tonalité réelle que vous entendez n'est pas changée. Si vous ne souhaitez pas que ce décalage en fréquence apparaissée quand vous changer de mode opératione de (par exemple) USB en CW, utiliser le menu "047 A1AFRQDISP",décrit à la page 112.
  En mode FM, tourner la commande [SQL] (Squelch) vers la droite juste au point où le bruit de fond disparait. Ce bouton sert à obtenir le point de sensibilité maximum pour les petits signaux. Une avance excessive de la commande [SQL] dégrada la capacité du récepteur à détecter les signaux faibles.

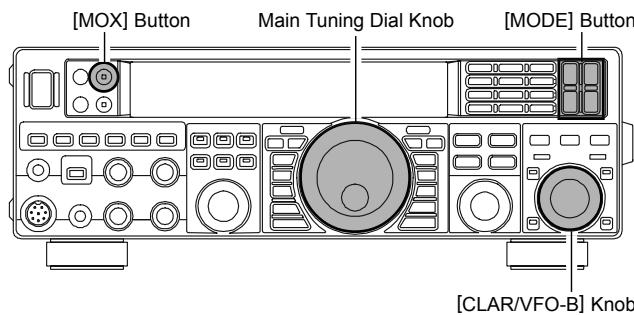

• Tourner le bouton Dial principal pour se régler en fréquence sur la bande et commencer l'emploi de l'appareil en mode normal.

Avis:

• Une rotation vers la droite du Dial principal augmente la fréquence courante, un "pas" du synthétiseur à la fois; de la même manière, une rotation vers la gauche du Dial principal fait décroître la fréquence.

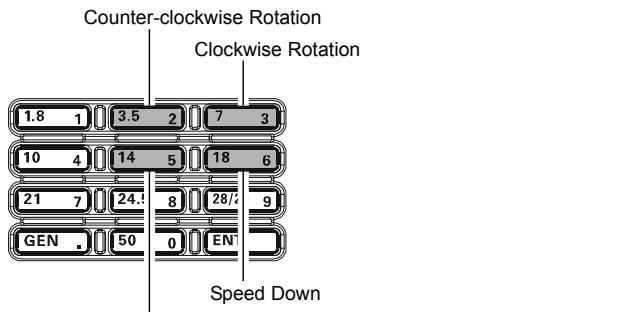

Deux pas d'increment, un "normal" et un "fast" sont disponibles sur chaque mode opération. En appuyant sur la touche [FAST] la selection "fast" est activée, voir le tableau ci-dessous.

Il est possible demettre le changement de fréquence sur une rotation du dial, uniquely en mode CW à l'aide des menus "084 TUN DIALSTP" et "085 TUN CW FINE".Voir page 116
Si vous souhaitez naviguer en fréquence rapidement, plusieurs techniques sont disponibles:

• Saisie directe de la fréquence au clavier (voir page 39).
• Utilisation du bouton [CLAR/VFO-B] pour régler au pas de 1 MHz (voir page 39).
  Utiliser les touches de recherche automatique [UP]/[DWN] de votre microphone, si vous microphone en dispose (voir page 39).

RATIO DE RÉGLAGE DU DIAL

[ ] : le commutateur [FAST] étant mis à “ON”

UTILISATION DE LA BANDE “60 MÉTRES” (5 MHZ) (VERSION U.K. UNIQUÉMENT)

Le FT-950 a la possibilité en émission et en réception d'utiliser cinq féquences pontuelles assignées au service amateur aux Etats Unis. Pour opérer sur la bande 5 MHz:

1. Appuyer sur la touche [V/M] une fois pour passer en mode "Mémoire"; l'icone "MR" apparait sur l'afficheur et un numéro de canal mémoire apparait dans la fenêtre multi affichage de l'afficheur.

Avis:

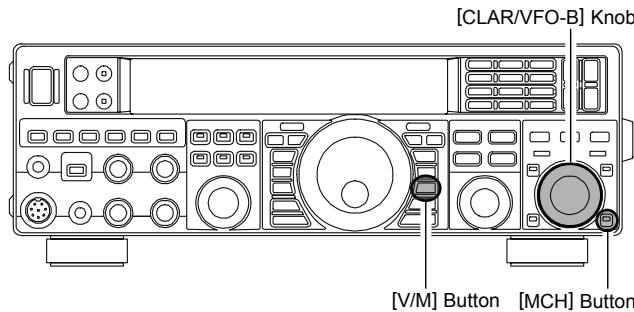

Si vous ne pouvez enter en mode mémoire, vérifie si le transceiver est en mode VFO-B (le commutateur indicateur [(VFO-B)RX] vert est allumé). Si cela est, appuyer sur le commutateur indicateur [(VFO-A)RX] pour revenir en mode VFO-A. Ensuite, appuyer sur la touche [V/M] pour passer en mode “Mémoire”.

1. Appuyer sur le bouton [MCH]itué en bas et à droite du bouton [CLAR/VFO-B]. La LED incorporee au bouton luit en orange signifiant que la rotation du bouton [CLAR/VFO-B]permét la sélection d'un canal mémoire.
2. Les canaux mémoires "US1" à "US7" sont préprogrammés, en usine, avec les fréquences autorisées sur la bande 5 MHz et le mode USB est automatiquement sélectionné sur ces canaux.
3. Pour sorting de l'utilisation du "60 metres" et revenir en mode VFO, appuyer juste sur la touche [V/M].

NOTE:

les fréquences et mode opératoire sur la bande 5 MHz sont tous les deux fixes et ne peuvent être changés.

UTILISATION DU CLAR (CLARIFIEUR) SUR LE (VFO-A)

Les boutons [TX CLAR], [RX CLAR], [CLEAR] et la commande [CLAR/VFO-B] sont utilisés pour creer un décalage sur la fréquence réception, sur la fréquence émission ou sur les deux fréquences par rapport au réglage de la fréquence du (VFO-A) (n' affecte pas les réglages du (VFO-B)). Les quatre petits chiffres sur la fenêtre multi affichage indiquent le décalage courant du clarifier. Le clarifier sur le FT-950 doit vous permettre de prérégler un décalage en fréquence (jusqu'à ±9.999 kHz) sans réglages complémentaires et ensuite de l'activer via les boutons [RX CLAR] et [TX CLAR]. Cette fonctionnalité est idéale pour suivre une station qui dérive en fréquence ou pour régler des petits décalages en fréquence utilisés parfois en mode "Split" pour le DX.

Voici la technique pour utiliser le clarifier:

1. Appuyer sur le commutateur [RX CLAR]. Sur la fenêtre multi affichage, l'indication "RX" apparaît et le décalage programme est appliqué à la fréquence réception.
2. Une rotation du bouton [CLAR/VFO-B] vous permet de modifier votre décalage initial à la volée. Un décalage jusqu'à ±9.99 kHz peut être effectué à l'aide du clarifier. Pour annuler l'emploi du clarifier, appuyer sur le commutateur [RX CLAR]. La notation “RX” disparaît de l'afficheur.

Avis:

En mettant le clarifier "Off" on annule simplement l'application du décalage programme sur les fréquences réception et/ou émission. Pour effacer le décalage programme du clarifier proprement dit, et le remettre à "zéro" appuyer sur le commutateur [CLEAR]. Le décalage programme est affiché dans la petite fenêtre multi canal de l'affichage de la fréquence.
- Vous pouvez également active le clarifier sur la fréquence du VFO-B. Dans ce cas, le décalage fréquence est régèle à l'aide di Dial principal au lieu du bouton [CLAR/VFO-B] (l'emploi du VFO-B estprésenté en page 35).
L'emploi du clarifier (incluant le décalage fréquence) peut être méorisé indépendamment dans chaque registre VFO (VFO-A et VFO-B).

TXCLAR

Sans changer la fréquence en réception, vous pouvez alternatively appliquer le décalage du clarifier sur la fréquence en émission (normalement, en mode "split" en DX pour les "pile up"). Voir page 68 pour plus de détails.

L'indicateur de réglage fournit une représentation graphique du décalage du clarifier.

En CW, le bar graphe est utilisé pour le centrage du signal CW, au lieu du décalage du clarifier, le transceiver est configuré ainsi en usine. Si vous souhaitez changer cela, de manière à ce que le décalage du clarifier soit également affchéé en CW, utiliser la procédure suivante:

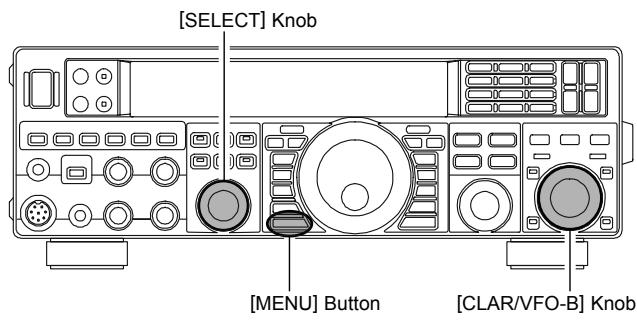

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour selectionner le menu "006 DISP BAR SEL".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre "006 DISP" et "BAR SEL".

1. Tournier le bouton [CLAR/VFO-B] pour sélectionner "CLAr pour (Clarifier)" (remplaçant la valeur par défaut "C-tn pour (CW TUNING)").
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

LOCK

Voupez verrouiller le réglage du Dial principal (pour le réglage en fréquence sur le VFO-A) et le bouton [CLAR/VFO-B] (pour le réglage en fréquence sur le VFO-B), pour éviter tout changement de fréquence accidentel.

Pour verrouiller le Dial principal et le bouton [CLAR/VFO-B], appuyer juste sur le commutateur [LOCK] qui est situé à droite du Dial. Pour déverrouiller le réglage du Dial et le bouton [CLAR/VFO-B], puis revenir en

réglage normal, appuyer juste sur le commutateur [LOCK] une fois de plus.

DIMMER

Le niveau d'éclairage de l'afficheur peut être réglé par le menu "005 DISP DIM VFD".

Pour ce faire:

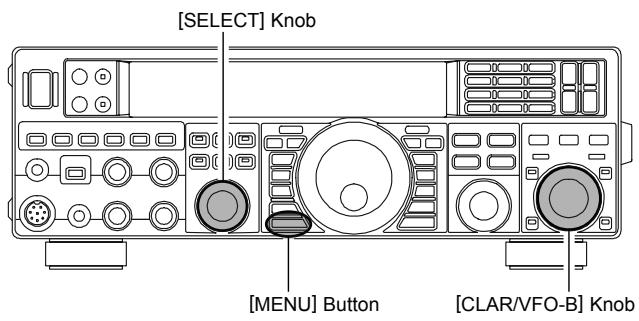

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour Sélectionner le menu "005 DISP DIM VFD".

Avis:

Appuyer brievement sur le bouton [SELECT] pour permuter l'affichage du menu entre “005 DISP” et “DIM VFD”.

1. Tournier le bouton [CLAR/VFO-B] pour sélectionner le niveau d'éclairage souhaité.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

EMPLOI DU VFO-B

Le VFO-B s'utilise comme le VFO-A, lequel vous connaissiez bien maintainant. Cependant, c'est le bouton [CLAR/VFO-B], qui remplace le Dial principal pour régler la féquence sur le VFO-B (Voir l'encadré CIDESSous pour le ratio de réglage). La présence des deux VFO simplifie le traffic en split (fréquence émission sur l'un et féquence réception sur l'autre). Vous pouvez utiliser des combinaisons variees entre les quatre commutateurs indicateurs pouvant être entre la réception et l'émission soit allumés en vert ou en rouge (ou éteints) pour initialiser votre traffic par féquences séparées (mode split). Le bouton [SPLIT] permet également d'initialiser le traffic en split. Voir page 69 pour plus de détails sur le mode split.

Les données fréquence et mode opératione peuvent transférées du VFO-A au VFO-B en appuyant sur le bouton [A>B], ne pas oublier que cela va écraser les données précédemment enregistrées dans le VFO-B. Egainement les données des deux VFO peuvent être échangées entre ces derniers (sans pertes de données) en appuyant sur la touche [A>B].

La plupart des fonctions pouvant réduire les interférences, décrites plus loin, peuvent être utilisées sur le VFO-B.

Il y a deux choses que vous ne pouvez pas faire directement sur le VFO-B et qui sont possibles sur le VFO-A. Cela concerne la mise en mémoire directe du contenu du VFO-B, et le réglage du décalage fréquence du clarifier. Pour ces deux fonctions il s'agira de.permuter les données des deux VFO en utilisant la touche [A>B], et une fois les données échangées de faire les opérations sur le VFO-A. Ensuite il sera loisible par un nouvel appui sur la touche [A>B] de restituer le contexte de départ.

RATIO DE RÉGLAGE DU [CLAR/VFO-B]

[ ]: le commutateur [FAST] étant mis à “ON”

Avis:

Il est possible demettre le changement de fréquence sur une rotation du dial, uniquely en mode CW à l'aide des menus "084 TUN DIALSTP" et "085 TUN CW FINE". Voir page 116.

UTILISATION DE "MY BANDES"

Quand on opère sur les bandes amateurs, il est possible d'utiliser les boutons [BAND] pour activer l'usage du bouton [CLAR/VFO-B] pour la sélection des bandes amateurs. La fonction "My Bandes" vous permet de Sélectionner plusieurs bandes amateurs et rendre la sélection uniquement de ces bandes disponible via le bouton [CLAR/VFO-B].

Cette fonction peut être très utile en concours, quand les bandes 10/18/24 MHz ne sont pas utilisées ou si vous n'avez pas d'antennes pour toutes les bandes.

Initialisation de "My Bandes"

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour Sélectionner le menu "090 TUN MY BAND".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “090 TUN” et “MY BAND”.

1. Tournier le bouton [CLAR/VFO-B] pour désir une bande que vous poulez sauter (omettre) dans la boucle de sélection de bande (quand elle est faite à l'aide du bouton [CLAR/VFO-B]). Les可以选择 sont 1.8 /3.5 /5/7/10/14/18/21/24/28/50/GE (toutes bandes).
2. Appuyer sur la touche [ENT] pourmettre la commande omission à ON.L'indication“E”(Enable) pour activer à la droite de l'indication de bande change en“d”(disable) pour désactiver.
3. Répéter les points 3 et 4 pour sélectionner /dé sélectionner autant de bandes que vous pouze.

NOTE:

La commande "ON" fait que la bande sélectionnée sera 'sautée', alors que la commande "OFF" fait que la bande sélectionnée sera incluse dans la boucle de selection. Faisant passer l'indication "d" à "E" pour remettre en service une bande précédement éliminée.

Emploi de "My Band"

1. Appuyer sur le commutateur [BAND]itué à gauche du bouton [CLAR/VFO-B]; la LED intégrée luit en orange.
2. Tourner le bouton [CLAR/VFO-B] pour désir la bande amateur sur laquelle vous souhaitez opérer. Seules les bandes amateurs qui ne doivent pas été omises apparaisent quand vous faites défiler les bandes.

Pour désactiver la fonction "My Band", appuyer sur le bouton [BAND] à nouveau; la LED intégrée orang s'étéint.

Avisi:

La fonction "My Band" affecte à la fois le (VFO-A) et le (VFO-B).

1. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Avis:

La fonction "My Band" concerne à la fois les bandes du (VFO-A) et du (VFO-B).

EMPLOI DE PLUSIEURS FREQUENCES SUR LE VFO

Le FT-950 utilise une technique de sélection de trois bandes par VFO qui vous permet deémoriser par registre VFO sur chaque bande jusqu'à trois fréquences et modes. Par exemple, vous pouvezémoriser une fréquence différente pour 14 MHz CW, RTTY et USB puis rappeler ces valeurs VFO par des appuis brefs et successifs sur la touche [14] MHz. Chaque touche bande amateur peut de la même manière avoir jusqu'à trois "fréquence /mode". Les deux VFO, (VFO-A) et (VFO-B) ont leur propre système indépendant de mémoire de bande.

Une initialisation typique pour la bande 14MHz peut etre la suivante:

1. Programmer 14.0250 MHz, Mode CW puis appuyer sur la touche [14] MHz;
2. Programmer 14.080 MHz RTTY Mode puis appuyer sur la touche [14] MHz;
3. Programmer 14.195 MHz, Mode SSB puis appuyer sur la touche [14] MHz.

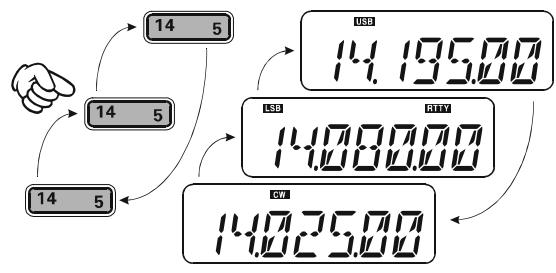

Avec cette configuration, des appuis successifs et brefs sur la touche [14] MHz vous permettent de basculer séquentiellement entre ces trois VFO.

C.S (COMMUTATEUR PERSONNALISÉ)

Un menu très souvent utilisé peut être affecté à la touche [C.S] de la face avant.

Initialisation du C.S

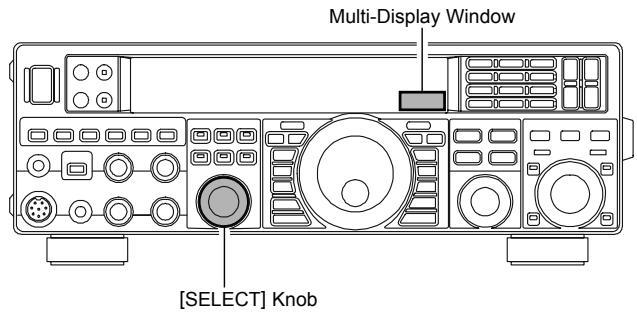

1. Appuyer sur la touche [MENu] pour activer le mode menu; la liste des menus apparait sur l'afficheur.
2. Tournier le bouton [SELECT] pour sélectionner le menu que vous souhaitez affecter à la touche [C.S].

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affchage du menu entre “numéro de ligne menu et groupe” et “Fonction menu”.

1. Appuyer et maintainir la touche [C.S] pendant une seconde pour verrouiller votre sélection.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Rappel de menu via le commutateur [C.S]

Appuyer sur le commutateur [C.S].

Le menuprogramme apparait sur l'afficheur. Vous pouvez maintainant tourner le bouton [CLAR/VFO-B] pour changer le réglage de ce menu. Appuyer et partager la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FONCTIONS COMMANDE DE MOTEUR D'ANTENNE

Si vous utilisez un moteur d'antenne YAESU de type G-800DXA, G-1000DXA ou G-2800DXA (non fourni), il est possible de le télécommander depuis la face avant du FT-950.

1. Appuyer et maintainir la touche [ENT] (une des touches [BAND]) pendant une seconde. La zone d'affichage de la fréquence change pour être configurée en zone de commande moteur antenne.
2. Appuyer soit sur la touche [3.5(2)] ou sur la touche [7(3)] pour faire tourner l'antenne. L'appui sur la touche [3.5(2)] active une rotation vers la gauche par pas de deux degrés, tandis que l'appui sur la touche the [7(3)] active une rotation vers la droite par pas de deux degrés également.
3. L'appui sur la touche [14(5)] ou la touche [18(6)] permet d'ajuster la vitesse de rotation. L'appui sur la touche [14(5)] ralentit la rotation, tandis que l'appui sur la touche [18(6)] accelère la rotation.

Courament, vous utiliserez le réglage "100%".

Quand vous étés en train de télécommander un moteur d'antenne, appuyez brièvement sur la touche [ENT] La fréquence est à nouveau affichée sur la zone d'affichage de la fréquence principale.

NOTE IMPORTANTE

Régler le point de départ de la rotation pour vous synchroniser avec l'indicateur de direction sur le boitier de commande via le menu "011 DISP RTR STU". Le réglage par défaut est zéro (nord). Si le point de départ de votre contrôleur est le sud, le menu "011 DISP RTR STU" doit être mis à "180". Si cela n'est pas bien régèle l'affichage sur le FT-950 sera errone.
Quand l'aiguille du contrôleur ne donne pas la direction précise de l'antenne faites la synchronisation à l'aide du menu "O12 DISP RTR ADJ".

D'AUTRES TECHNIQUES POUR NAVIGUER EN FRÉQUENCY

Entrée de la fréquence au clavier

Vou puez entrer des fréquences directement dans le VFO courant, à l'aide des touches de seLECTION de bandes de la face avant.

Example: Entrez 14.250.00 MHz

1. Appuyer sur la touche [ENT] pour activer le processus d'entrée directe de la fréquence. Maintenant, en débutant avec le pre

mier caractère (le caractère le plus à gauche), nous devons entre le caractère requis pour former le nombre désignant la fréquence.

1. Appuyer, dans l'ordre, les différents caractères de la fréquence, à l'aide des touches [BAND] (Le caractère de la fréquence à entrair ou le point decimal est imprimé sur le côté droit de chaque touche). Dans cet exemple entraîr

$$ \begin{array}{l} [ 1. 8 (1) ] \rightarrow [ 1 0 (4) ] \rightarrow [ G E N (.) ] \rightarrow [ 3. 5 (2) ] \rightarrow \ [ 1 4 (\mathbf {5}) ] \rightarrow [ \mathbf {5 0} (\mathbf {0}) ] \rightarrow [ \mathbf {5 0} (\mathbf {0}) ] \rightarrow [ \mathbf {5 0} (\mathbf {0}) ] \rightarrow [ \mathbf {5 0} (\mathbf {0}) ] \ \end{array} $$

Le point decimal après la partie des "MHz" de la fréquence doit être saisi, mais il n'y a pas de point decimal à saisir après la partie des "kHz" de la fréquence.

1. Appuyer sur la touche [ENT] une fois de plus. Un "beep" court confirme que la fréquence a été saisie avec succès et la nouvelle fréquence apparait sur l'affichage de la fréquence.

Avis:

Si vous essayez d'entrer une fréquence en dehors de la plage 30kHz 56MHz , le microprocesseur ignore votre tentative, et revient sur la fréquence opératione précédente. Si cela arrive, essayez à nouveau, en faisant attention de ne pas renouveler la même erreur dans la saisie de la fréquence.

A l'aide du bouton [CLAR/VFO-B]

You pouvez changer la fréquence sur le VFO courant au

pas 1 MHz. Appuyer sur le bouton [MHz] situé en bas et à gauche du bouton [CLAR/VFO-B]. Le pas de 1 MHz est appliqué à la fréquence sur le VFO courant. La LED intégrée au bouton [MHz]luit en orange dans ce dernier cas.

Quand le réglage par pas de

1 MHz est activé, une rotation vers la droite du [CLAR/VFO-B] augmente la fréquence tandis qu'une rotation vers la gauche fait baiser la fréquence.

A l'aide des touches [UP]/[DWN]

du microphone à main MH-31B8

Les commutateurs [UP]/[DWN] du microphone MH31B8 peuvent également être utilisés pour une recherche

automatique en fréquence manuelle, respectivement croissant ou décroissant. Les commutateurs [UP]/[DWN] du microphone utilisent le pas d'increment courant du bouton de réglage principal; de plus, quand la touche [FST] du microphone est appuyée, la vitesse de réglage augmente d'un facteur de dix, de la même manière que

si la touche [FST] de la face avant du transceiver avait été appuyée.

Avis:

Dans les Modes AM et FM, vous pouvez indépendamment déterminer le pas de réglage quand ce dernier est fait à l'aide des commutateurs [UP]/[DWN]. Pour ce faire, utiliser respectivement les menus "087 TUN AM STEP" et "088 TUN FM STEP".

UTILISATION EN RÉCEPTION (BLOCK DIAGRAM RECEPTION)

Le FT-950 inclut une grande plage de fonctions spéciales pour supprimer la plupart des types d'interférences qui peuvent être rencontres sur les bandes HF. Cependant, les conditions réelles d'interférences au niveau mondial sont en changement constant, ainsi pour obtaining un réglage optimum des commandes cela devient de l'art! nécessitant une connaissance des types d'interférences et les effets secondaires de ces commandes. Cependant, les informations suivantes sont fournies pour servir de guide pour les situations typiques et comme point de départ pour votre propre expérience.

Les dispositifs destinés à éliminer les interférences sur le FT-950 sontopsisds 1'etage HF et sont égarlement répartis sur toute la chaine réception. Le FT-950 peut être configuré avec toutes les fonctions décrites ci-après.

R. FLT (Filtres de protection FI) (VOIR PAGE 45)

Trois filtres de protection automatiquement sélectionnés, avec une bande passante de 15kHz , 6kHz et 3kHz , sont installés à hauteur de la lere FI à 69MHz , juste après le premier mélangeur. Ces filtres fournissant une sélectivité de bande étroite pour protégger les étages suivants FI et DSP et la bande passante du filtre automatiquement sélectionné peut être manuellement changée par opérateur, s'il le souhaite, pour des contraintes d'emploi particulières.

Filtre CONTOUR (VOIR PAGE 47)

Le filtré Contour DSP permet soit l'effacement ou la sélection particulière de parties de la bande passante du récepteur, de façon à supprimer des interférences ou des composants excessifs de fréquence sur un signal entrant ou bien deCHOISIR des segments particuliers de la fréquence régable. La quantité d'effacement/seLECTION et la largeur de bande sur laquelle la fonction est appliquée, sont régables via le menu.

IF SHIFT(VoIR PAGE 48)

La réponse de la fréquence centrale de la bande passante du Filtre FI DSP peut être régée à l'aide de cette commande.

IFWIDTH(VoIRPAGE49)

La largeur du Filtre FI DSP peut être modifiée à l'aide de cette commande.

IF NOTCH (VOIR PAGE 51)

Le filtré Notch FI est un filtré notch à fort coefficient de surtension qui réduit de manière significative à défaut d'éliminer les porteuses indésirables.

DNF (Digital Notch filter) (VOIR PAGE 52)

Quand de multiples porteuses indésirables sont rencontres en réception, le filtrtre notch digital peut réduire de façon significative le niveau de ces signaux.

DNR (Digital Noise Reduction) (VOIR PAGE 52)

La fonction du DSP Digital Noise Reduction (DNR) utilise seize algorithmes mathématiques différents pour analyser et supprimer les différences profils de bruit rencontres sur les bandes HF/50 MHz. Choiser la sélection qui fournit la meilleure suppression de bruit, qui permet au signal de se retrouver au-dessus du bruit.

AGC (VOIR PAGE 55)

Le système AGC est hautement adaptable pour changer les caractéristiques du signal et le fading, rendant la réception possible dans les plus difficiles conditions.

ATT

Des signaux locaux extrémement forts ou du bruit de niveau élevé peuvent encore dégrader la réception. Dans de telles situations, vous pouze utiliser le bouton [ATT] pour insérer 6, 12 ou 18 dB d'atténuation HF devant l'amplificateur HF.

1. Appuyer plusieurs fois sur le bouton [ATT] pourmettre le niveau d'atténuation désiré, en fonction du tableau ci dessous.

OFF: L'attenuateur n'est pas actif.
-6dB: La puissance du signal entrant est réduite de 6 dB (La tension de signal réduite de 1/2

-12dB: La puissance du signal entrant est réduite de 12 dB (la tension de signal est réduite de 1/4)

-18dB: La puissance du signal entrant est réduite de 18 dB (la tension de signal est réduite de 1/8)
Le niveau d'atténuation sélectionné est indiqué sur la colonne ATT de l'indicateur de configuration du récepteur sur l'affichage.

1. Pour restaurer la force totale du signal à travers du circuit d'atténuation, appuyer sur le bouton [ATT] pour remettre l'indication ATT sur "OFF".

BLOCK DIAGRAM DISPLAY

Avis:

L'attenuateur est méorisé dans les registres des (VFO-A) et (VFO-B).
Si le bruit de fond fait devier le Smetre sur des fréquences non actives, tourner le bouton [ATT] vers la droite jusqu'à ce que le Smetre tombe à environ "S-1". Ce réglage optimise les relations entre sensibilité, bruit et immunité aux interférences. Également, une fois que vous vous étés réglé sur une station que vous souhaitez contacter, vous pouze réduire un peu plus la sensibilité (ou soit plus d'atténuation) en tournant le bouton [ATT] un peu plus vers la droite. Ceci réduit la force de tous les signaux (et du bruit) et peut donc la réception plus comfortable, ce qui est spécialement important à l'occasion des QSO longs. Quand vous rechercher des signaux faibles sur une bande tranquille, vous pouze souhaiter un maximum de sensibilité, alors dans ce cas l'IPO doit être désactivé et le bouton [ATT] doit être mis à "OFF". Cette situation se rencontres sur les fréquences calmes au-dessus de 21 MHz et quand on utilise une antennae de réception à petit gain sur les autres bandes.

FILTR TUNE (REQUIERE LE KIT OPTIONNEL TUNING HF)

Le kit optionnel Tuning HF apporte une sélectivité très étroite en entrée du transceiver. Un très fort coefficient de surtension est obtenu par une bande passante réduite. Trois kits optionnels Tuning HF sont disponibles. Le MTU-160 couvre la bande 1.8 MHz. Le MTU-80/40 couvre les bandes 3.5 et 7 MHz. Le MTU-30/20 couvre les bandes 10.1 et 14 MHz.

Quand une (ou toutes) de ces trois platines optionnelles sont connectées, elles sont automatiquement ajustées pour être centrées sur toute fréquence de traffic.

Une bande passante étroite est spécialement utile sur les bandes basses, sur lesquelles de très forts signaux sont reçus en propagation NVIS (Near Vertical-Incidence Signals) dans une très petite largeur de bande. Une protection additionnelle des étages HF est très utile pour prévenir les interférences d'intermodulation et les blocages.

Emploi du filtrre -Tune

1. Appuyer sur le bouton [μ-TUNE] pour active le filtré μ-Tune. la LED intégrée au bouton [μ-TUNE] lui en orange. Le bouton [SELECT] sert au réglage du μ-TUNING.

Avis:

La position de réglage du filtré i-Tune apparait dans l'indicateur du décalage féquence sur l'afficheur pendant trois secondes, et l'icone “L'AFFINE” est indiquée dans la colonne FLT du diagramme de l'afficheur.

BLOCK DIAGRAM DISPLAY

Le circuit -Tune s'algne automatiquement sur voitre fréquence courante.
Se souvenir que le -Tune opère uniquement sur le 14MHz et les bandes inférieures.

1. Maintenant tourner le bouton [SELECT] pour pointer la réponse (bruit de fond) ou réduire les interférences.

Avis:

• Vous pouvez observer la position relative du filtre i-Tune dans l'indicateur du décalage fréquence sur l'afficheur, quand vous reglez le bouton [SELECT].
  La largeur de déplacement de la fréquence centrale du filtré μ-Tune quand on tourne le bouton [SE-LECT] d'un click, peut être configuré via le menu "O32 GENE μT DIAL".
  Si vous avez à réaliser le réglage manuel de la fréquence centrale du filtre μ-Tune, vous pouvez appuyer sur le bouton [CLEAR] pour re-centrer la réponse du filtre sur votre fréquence courante.

• Appuyer (brièvement) sur le commutateur [SELECT] pour désactiver le filtrre μ-Tune; l'icone “L-TUNE” devient “THRU” dans la colonne FLT du diagramme de l'afficheur. Dans ce mode, uniquement le filtrte passée bande fixe de la bande courante est activé.

Avis:

En appuyant brievement une fois de plus sur le bouton [SELECT], le filtrte -Tune est à nouveau activé.

La sélection du filtré μ-Tune est indépendamment mémorisée dans le registre du VFO-A et du VFO-B.
- Vous pouvez changer la destination du l'affichage sur l'indicateur du décalage en fréquence pour que ce dernier affiche continuèlement la fréquence centrale du filtrte μ-Tune tant que la fonction filtrte μ-Tune est active. Ceci se fait par le menu "006 DISP BARSEL". Voir l'encadré de la page suivante pour plus de détails sur le réglage.

FILTRE μ-TUNE (REQUIÈRE LE KIT OPTIONNEL μTUNING HF)

Avis:

Les filtres -Tune sont les filtres de présélecteur HF les plus sélectifs et modernes jamais monté sur un transceiver radioamateur. La sélectivité HF fournit par le -Tune a une efficacité enorme pour assurer une réception sereine et exemple de toute inter modulation même sur les bandes surchargees lors de week end de concours. Les filtres -Tune fournissant une sélectivité HF de l'ordre de quelques douzaines de kHz à -6 dB, au prix de quelques dB de gain sur des bandes où la maitrise du bruit est rarement dominée. Vous pouvez noter que la déviation du Smetre, quand le -Tune est activé, est légèrement plus faible que lorsque ce circuit n'est pas activé; Ceci est normal. Si le gain de votre système d'antennes est si bas qu'il vous est impossible d'entendre le bruit sur la bande quand le -Tune est activé (hautement improbable), inverser juste le commutateur pour avoir moins de pertes d'insertion.
Quand you ees en train de chercher une station sur une bande amateur avec le -Tune activé, le microproceseur commande automatiquement le moteur pas a pas qui pilote le tore pour center le filtre sur voire frquence courante. You pouvez, cependant, utiliser le bouton [SELECT(μ-TUNE)] pour déplacer la reponse du filtre d'un coto ou de I'autre de voire frquence, pour contrer des tres grosses interferences sur un coto. Pour re-centrer le filtre -Tune sur voire frquence, et eliminer tout decalage, appuyer sur le bouton [CLEAR].

NOTE:

Le concept de réglage par perméabilité utilisé dans le filtré μ-Tune date de plusieurs décennies, car il fut utilisé sur les transceivers classiques des séries FT-101 et FT-901, et ajoute sur le FTdx400 et les modèles similaires. Le kit circuit μ-Tune est le même que celui du FTdx9000 lequel représenté le développement le plus achévé de ce concept jamais employé sur un transceiver amateur.

Changer l'affichage sur l'indicateur de décalage fréquence

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour selectionner le menu "006 DISP BARSEL".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “006 DISP” et “BARSEL”.

1. Tournier le bouton [CLAR/VFO-B] pour selectionner "u-tn (i-Tune)" (à la place de la valeur par défaut "C-tn (CW TUNING)").
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

La fonction IPO permet à l'opérateur d'améliorer les caractéristiques d'entrée du récepteur, par rapport au niveau de bruit courant et à la force des signaux entrants.

Appuyer plusieurs fois sur le bouton [IPO] pour obtenir les caractéristiques voulues en fonction du tableau ci-après.

AMP1: Amplifie the signal entrant à l'aide du préampli HF à faible distorsion (gain: approx. 10 dB).
AMP2: Amplifie le signal entrant à l'aide du préampli HF à faible distorsion sur deux étages (total gain: approx. 17 dB).
ON: contourne le préampli HF, pour une commutation directe sur le premier mélangeur.

Le préampli HF sélectionné est indiqué sur la colonne IPO de l'indicateur de configuration du récepteur sur l'afficheur.

BLOCK DIAGRAM DISPLAY

Avis:

La sélection IPO est indépendamment mémorisée dans le registre du VFO-A et du VFO-B.
Sur les fréquences 10MHz et en dessous, il n'est généralement pas nécessaire d'utiliser un préampli; la sélection de la position "IPO ON" désrite ci-dessus accroît la capacité du récepteur à supporter les gross signaux et donne généralement une réception plus comfortable du à un niveau de bruit moindre. Si vous entendez le bruit de fond sur une bande avec les préamplis non actifs, cela signifie qu'un préampli n'est pas nécessaire.

NOTE:

La fonction IPO est toujours sur "IPO ON" (pas de préampli HF) entre 30kHz et 1.7MHz .

R.FLT (FILTRES DE PROTECTION)

Des filtres de protection étroits avec une bande passante de 15kHz , 6kHz et 3kHz sont disponibles dans la première FI, juste après le premier mélangeur. Ces filtres fournissent une protection pour le 2^eme mélangeur, le DSP, et les autres circuits suivants et qui peuvent être dramatiquement insuffisants en réception en cas de traffic surcharge (pendant un concours, etc.). Normalement, le mode de selection AUTO est satisfaisant dans la plupart des situations mais sur une bande phone extrémement occupée vous pouvez souhaiter de selectionner, par exemple, le filtre de protection de 3kHz en mode SSB.

Appuyer sur le commutateur [R.FLT] pour modifier la seLECTION du filtré de protection.

AUTO 15 kHz 6 kHz 3 kHz AUTO

Avis:

Lorsque vous appuyez de façon répétitive sur bouton [R.FLT], vous pouvez observer des changements de notation dans la colonne R.FLT de l'indicateur de configuration du récepteur sur l'affichage, indiquant le filtré de protection courant en service.
□ Normalement, cette seLECTION est initiaisée à “AUTO”.
La sélection du filtré de protection est mémorisée indépendamment sur chaque VFO dans la pile des données du VFO.

BLOCK DIAGRAM DISPLAY

NOTE:

La selection "AUTO" du filtr de protection est fonction du mode opérateire. Cependant, vous pouvez forcer la selection automatique, si les conditions de traffic sur la bande nécessitant une selection différente (habituellement, plus étroite).
- Les valeurs de selection mode AUTO du filtré de protection sont les suivantes:

Quand le mode de selection du filtr de protection est sur "AUTO" et que le noise blanker est activé, la bande passante du filtr de protection est mise automatiquement à 15kHz , car ce réglage fournit la meilleure efficacité au noise blanker. Cependant, vous pouze toujours forcer le réglage automatique et selectionner un filtr de protection plus étroit. L'action du noise blanker peut être compromise, cependant, avec un filtr de protection trop étroit en ligne.

TERMINOLOGIE:

Le mot "roof" correspond au toit d'une maison. Il doit être compris plus dans sa fonction de protection que dans sa désignation propre.

Mais en effet ce système de filtrage met comme un toit au-dessus de la FI du récepteur et protège le circuit descendant des interférences du premier mélangeur comme le toit d'une maison protège de la pluie ou de la neige.

EMPLOI DU NOISE BLANKER FI (NB)

Le FT-950 possède un noise blanker FI efficace, qui peut réduire énergiquement les bruits générs par les systèmes d'allumage.

1. Appuyer brievement sur le commutateur [NB] pour réduire les bruits pulsés courts comme ceux que l'on retrouve en commutation, aux abords des systèmes d'allumages automobiles et des lignes électriques. L'indication “NB” apparait sur l'afficheur pour confirmer que le noise blanker est en fonctionnement. Appuyer et maintainir le commutateur [NB] pendant deux secondes pour réduire les bruits pulsés longs. L'indication “NB” clignote pendant trois secondes, puis devient continue, pour confirmer que le noise blanker large fonctionne.
2. Si vous le souhaitez vous pouvez régler le niveau Noise Blanker via le menu "067 RGEN NB 1 LVL" (pour les bruits pulsés courts) ou le menu "068 RGEN NB 2 LVL" (pour les bruits pulsés plus longs) jusqu'àu point où les bruits pulsés sont le moyen réduit à défaut d'être éliminés. Voir l'encadré ci-dessous pour plus de détails.
3. Pour arrêter l'utilisation du noise blanker, appuyer sur le commutateur [NB] une fois de plus. L'indication "NB" disparait, confirmant que le noise blanker n'est plus activé.

Avis:

L'emploi du Noise Blanker est mémorisé indépendamment sur chaque VFO dans le registre des données du VFO. Cependant, le niveau de Noise Blanker est en commun.
Quand le mode du filtré de protection est à “AUTO” et le noisie blanker activé, la bande passante du filtré de protection est automatiquement mise à 15kHz . La largeur de bande passante du filtré de protection doit être change pour être plus étroite, comme décrit précédemment, sinon l'efficacité du noisie blanker peut être compromise.

Régler le niveau du Noise Blanker

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le menu "067 RGEN NB 1 LVL" (pour les bruits pulsés courts) ou le menu "068 RGEN NB 2 LVL" (pour les bruits pulsés plus longs).

Avis:

Appuyer brievement sur le bouton [SELECT] pour permuter l'affichage du menu entre le "numéro de menu & le nom du groupe menu" et "le nom de la ligne menu".

1. Tourner le bouton [CLAR/VFO-B] jusqu'àu point ou les bruits pulsés sont le moins réduit à défaut d'être éliminés.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

EMPLOI DE LA COMMANDE CONT (CONTOUR)

Le filtré CONTOUR est un système qui opère une légère modification de la bande passante du filtre FI, de manière à supprimer ou à renforcer modérément certains éléments de la fréquence afin de rendre le signal reçu plus compréhensible.

1. Appuyer sur le bouton [CONT] pour active le filtré contour. la LED intégrée au bouton [CONT] lui en orange et la position courante du "creux" (ou "pic") du filtré Contour apparait sur l'indicateur CONTOUR sur l'afficheur. Le bouton [SELECT] fonctionne maintainant comme bouton Contour.
2. Tourner le bouton [SELECT] pour affiner la reproduction audio du signal entrant.
3. Appuyer sur le bouton [CLEAR] pourmettrele "creux"(ou"pic")au centre.
4. Pour annuler le réglage contour, appuyer brievement sur le commutateur [SELECT]. Le graphique disparait de l'indicateur CONTOUR sur l'afficheur, confirmant en cela que le filtré Contour n'est plus actif.

Avis:

En appuyant brievement à nouveau sur le bouton [SE-LECT], le filtré Contour est de nouveau actif.

Avis:

La seLECTION du filtrre Contour est memorisé independament dans le VFO-A et dans le VFO-B.
La largeur des effets du filtré contour et l'importance de l'annulation ou du renforcement peut être régle à l'aide du menu "069 RGEN CNTR LV". Le réglage par défaut en Usine est pour un nul à -15 (dB).
La bande passante sur laquelle les effets du filtré contour sont appliqués peut être régée à l'aide du menu "070 RGEN CNTR WI". Le réglage par défaut en usine est 10.
Quand l'option (DMU-2000) est installée, vous pouvez utiliser le scope audio sur la page scope audio/oscilloscope du TFT pour vous aider à ajuster les réglages de la commande Contour afin d'obtenir lesassageurs résultats. Les effets des réglages du filtré contour sur la bande passante du scope audio sont faciles à voir sur le scope audio. Non seulement vous pouvez voir les effets annulation/reinforcement du système contour mais également la position des annulation/reinforcement dans les composants de la fréquence du signal d'entrée. Vous pouze alors observer les effets du système contour tout en écoutant ces mêmes effets sur le signal. Ceci vous permet d'apprendre à maîtriser la commande contour pour un meilleur usage ultérieur.

En se référant à la figure “B”, ceci illustre une “indentation” du filtré Contour au centre de la bande passante. Le filtré Contour est mis en faible facteur Q “notch” (par le réglage du menu “069 RGEN CNTR LV”, ↔reference ci-dessus) dans la bande passante. Une rotation vers la gauche du bouton [SELECT] fait que le cran est déplace vers une fréquence plus BASSE dans la bande passante, alors qu'une rotation vers la droite fait que le cran est déplace vers une fréquence plus haute dans la bande passante. En supprimant les interférences ou certains composants de la fréquence sur le signal entrant, il est possible de faire passer le signal écoute au-dessus du bruit de fond ou des interférences, renforçant ainsi son intelligibilité.

NOTE:

La raideur des pentes du filtrage DSP peut, quand un réglage trop agressif est effectué, donner au signal entrant une tonalité pas très naturelle. Souvent une bande passante étroite n'est pas la solution pour améliorer la compréhension de la réception; le signal entrant peut lui-même avoir des composants de fréquence indésirables ou excessifs, spécialement dans la faible plage de fréquence autour des 100-400 Hz. Par une utilisation judicieuse du filtre contour, la réponse de la bande passante peut être travaillée en modifiant certains composants dans la bande passante du signal écoute, permettant de faire passer ce dernier au-dessus du niveau du bruit de fond ou des interférences, résultat impossibly à obtenir avec un autre système de filtrage.

UTILISATION DU DÉCALAGE FI (MODES SSB/CW/RTTY/PKT/AM)

Le décalage vous permet de faire varier la bande passante du filtré DSP vers le haut ou vers le bas, sans changer la tonalité du signal entrant, afin de réduire ou d'éliminer certaines interférences. Parce que le réglage de la fréquence portuse n'a pas varié, il n'est pas nécessaire de régler à nouveau la fréquence d'utilisation quand vous essayez d'éliminer certaines interférences au moyen de ce système. La plage totale de réglage de la bande passante dans le système de décalage FI est de ± 1 kHz.

1. Appuyer sur le bouton [SHIFT]. la LED intégrée au bouton [SHIFT] lui en orange. Le bouton [SELECT] a la fonction du bouton IF SHIFT. La position centrale de la bande passante FI apparait sur l'indicateur SHIFT sur l'afficheur.
2. Tourner le bouton [SELECT] à gauche ou croite pour réduire les interférences.
3. Appuyer sur le bouton [CLEAR] pour centrer la bande passante du contrôle.

Avis:

La position centrale de la bande passante FI est mémorisée indépendamment dans le VFO-A et dans le VFO-B.

En se référant à la figure “A”,noter la presentation du filtré DSP FI comme étant la ligne épaisse, avec la commande [SELECT(SHIFT)] en position 12 heures. Sur la figure “B”, un signal indésirable est apparu dans la bande passante d'origine. Sur la figure “C”, you pouvez voir l'effect de la rotation de la commande [SELECT(SHIFT)] pour réduire le niveau des interférences en déplaçant la bande passante du filtré de manière à rejoeter ces interférences sur les limites de la bande passante.

RéGLAGE DE LA LARGEUR (BANDE PASSANTE DU DSP FI) (MODES SSB/CW/RTTY/PKT)

Le système de réglage de la bande passante FI vous permet de faire varier la largeur de la bande passante du DSP FI, pour éliminer des interférences. De plus, la bande passante peut réellement être élargie par rapport au réglage par défaut, vous permettant si vous le désirez améliorer la fidélité du signal entrant quand le niveau d'interférences sur la bande est faible.

1. Appuyer sur le bouton [WIDTH]. La LED intégrée au bouton [WIDTH] lui en orange. Le bouton [SELECT] a la fonction du bouton WITDH. La bande passante courante apparait sur l'indicateur WIDTH de l'afficheur.
2. Tournier le bouton [SELECT] vers la croite ou la gauche pour réduire l'interférence.
3. Appuyer sur le bouton [CLEAR] pourmettre la bandepassante par défaut.

Avis:

La largeur de la bande passante FI est mémorisée indépendamment dans le VFO-A et dans le VFO-B.

En se référant à la figure “B”, vous pouvez voir la bande passante par défaut en mode SSB en appuyant sur le bouton [CLEAR].

En tournant le bouton [SELECT(WIDTH)] vers la gauche la bande passante devient plus étroite (voir figure “A”), alors qu'une rotation du bouton [SELECT(WIDTH)] vers la droite, comme décrit à la figure “C”, rend la bande passante plus large.

La bande passante par défaut et la plage de réglage totale de la bande passante, varient avec le mode opératione:

Mode SSB: 1.8kHz à 3.0kHz (par défaut: 2.4kHz ). Mode CW: 500Hz à 2.4kHz (par défaut: 2.4kHz ) Modes RTTY/PKT: 500Hz à 2.4kHz (par défaut: 500Hz )

Utilisation conjointe du décalage FI et de la modification de la bande passante

Les fonctions décalage FI et largeur variable FI peuvent être employées ensembles dans le système de filtrage.

Par exemple, sur la figure “A” vous pouvez voir comment des interférences sont apparues des deux côtés du signale utile. Appuyer sur le bouton [WIDTH] puis tournier le bouton [SELECT(WIDTH)], il est possible d'éliminer les interférences d'un côté (Figure “B”). Ensuite, appuyer sur le bouton [SHIFT] puis tournier le bouton [SELECT(Shift)] pour repositionner la bande passante (Figure “C”), les interférences du côté opposé peuvent être également enlevées sans pour cela réintroduire les interférences précédemment eliminées à la figure “B”.

Avis:

Pour la meilleure réduction d'interférences, les fonctions variation de la largeur et décalage sont les premiers outils à employer. Àpres la réduction de la bande passante (Width) et/ou le réajustement du centre de la bande passante (décalage), la commande "contour" peut être également d'un grand secours pour améliorer encore la partie résiduelle de la bande passante. Qui plus est, l'emploi du filtré Notch FI (voir le loin), en konjection avec les trois autres systèmes de filtrage, peut apporter encore des améliorations significatives.

SELECTION DIRECTE DU FILTRF FINARROW (NAR)

En appuyant sur le commutateur [NAR] il est possible de selectionner, par mode opératione, directement par un simple appui un filtre étroit DSP FI dont le réglage ne dépend pas du réglage de la commande [SELECT(WIDTH)].

En appuyant sur le commutateur [NAR] une fois de plus fait revenir à la bande passante de la commande du système WIDTH/SHIFT. Les régles usine par défaut de la bande passante de la commande NAR sont:

MODE OPÉRATOIRE	COMMUTATEUR [NAR]
	“ON”	“OFF”
SSB	200 Hz ~ 1.8 kHz×(1.8 kHz)	1.8 ~ 3.0 kHz×(2.4 kHz)
CW	100 ~ 500 Hz×(500 Hz)	500 Hz ~ 2.4 kHz×(2.4 kHz)
RTTY/PKT-L/PKT-U	100 ~ 300 Hz×(300 Hz)	500 Hz ~ 2.4 kHz×(500 Hz)
PKT-FM	9 kHz	16 kHz
AM	6 kHz	9 kHz
FM (Bandes 28/50 MHz)	9 kHz	16 kHz

× : dépend du bouton [WIDTH]

( ) : bande passante par défaut

Avis:

Quand la largeur de bande etroite est selectionnee, I'indication "NAR" apparait sur l'afficheur.
Meme si le bouton [NAR] a ete appuye pour activer le filtre etroit, vous pouvez regler la bande passante FI etroite en tournant le bouton [SELECT(WIDTH)] (requiere d'avoir pressé le bouton [WIDTH] aparavant). Le reglage du SHIFT FI reste opérationnel (requiere d'avoir pressé le bouton [SHIFT] aparavant). Pour plusieurs applications, vous pouvez trouver plus simple le reglage avec la commande [NAR] au lieu d'utiliser le bouton [SELECT(WIDTH)], pour la reduction satisfaisante des interfrences.
Quand vous appuyer sur le bouton [NAR] en mode FM, la bande passante de l'émission et de la réception sont toutes les deux réduites.

UTILISATION DU FILTRE NOTCH FI (MODES SSB/CW/RTTY/PKT/AM)

Le filtr Noch FI est un systeme tres efficace pour eliminer toute tonalite de battement ou toute porteuse indesirable de la bande passante du signal reçu.

1. Appuyer sur le commutateur [NOTCH] pour activer le filtrtre NOTCH. La LED intégrée au bouton [NOTCH] lui en orange et la position courante du "creux" du filtrtre NOTCH apparait sur l'indicateur NOTCH de l'afficheur. Le bouton [SELECT] a la fonction du bouton NOTCH.
2. Tournier le bouton [SELECT] pour régler la position du "creux" du contrôle NOTCH.
3. Appuyer sur le bouton [CLEAR] pourmettre la position du "creux" au centre.
4. Pour désactiver le filtrte Notch FI, appuyer brièvement sur le commutateur [SELECT]. Le graphique disparait de l'indicateur NOTCH sur l'afficheur, confirmant que le filtrte Notch FI n'est plus activé.

Avis:

Un appui bref à nouveau sur le bouton [SELECT], réactive le filtré NOTCH.

Avis:

La selection du filtrtre NOTCH FI est mémorisée indépendamment dans le VFO-A et dans le VFO-B.
Quand l'option DMU-2000 est installée, vous pouvez utiliser le scope audio sur la page scope audio/oscilloscope pour vous aider à faire le réglage optimum du filtre notch. Le notch peut être observé dans un creux de la plateforme de bruit. De plus, l'afficheur "Waterfall" peut être utilisé pour observer les effets du filtre notch FI, qui apparaît comme une zone blanche, sur un fond coloré.

Le mode d'action du filtrte Notch FI est montré à la figure “A”, où les effets de la rotation du bouton [SELECT(NOTCH)] sont représentés. A la figure “B” vous pouvez voir l’effet “crevasse” du filtrte Notch FI quand vous tournier le bouton [SELECT(NOTCH)] pour éliminer des interférences entrantes.

A

B

SELECT

EMPLOI DU FILTRE NOTCH DIGITAL (DNF)

Le filtrtre notch digital (DNF) est un filtrtre capable d'annuler un certain nombre d'interférences de battement sur la bande passante du récepteur. Parce que ceci est une fonction notch automatique, il n'y a aucun bouton de réglage associé à ce filtrtre.

Avis:

Si de très fortes interférences dues à une porteuse sont rencontres, nous vous recommendons d'utiliser d'abord le filtré Notch FI, car c'est le filtré crevasse le plus efficace de la chaîne de réception.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour Sélectionner le menu "071 RGEN DNF".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “071 RGEN” et “DNF”.

1. Tourner le bouton [CLAR/VFO-B] pour sélectionner "ON". L'indication "DNF" apparait sur l'afficheur.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour savegarder le nouveau réglage et revenir en mode normal.

Pour annuler l'utilisation du DNF, refaire juste la procédure ci-dessus, en tournant le bouton [CLAR/VFO-B] pour selectionner "OFF" au point 3 ci-dessus. L'indication "DNF" disparaît, confirmant que le filtré notch digital n'est plus activé.

Avis:

La sélection du filtré NOTCH digital est mémorisée independamment dans le VFO-A et dans le VFO-B.

RéDUCTION DE BRUIT DIGITALE (DNR)

Le système de réduction de bruit digital (DNR) est prévu pour réduire le niveau de bruit aléatoire qui existe sur les bandes HF et le 50 MHz et qui est effectif en mode SSB. A l'aide du menu "072 RGEN DNR", il peut être sélectionné un des 15 algorithms de réduction de bruit disponibles; chacun de ces algorthèmes a été créé pour combattre un profil de bruit différent et vous aurez à expérimer le système DNR pour trouver le meilleur réglage par rapport aux bruits auxquels vous aurez couramment à faire face.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le menu "072 RGEN DNR".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “072 RGEN” et “DNR”.

1. Tournier le bouton [CLAR/VFO-B] pour sélectionner le réglage qui réduit le plus efficacement le niveau de bruit. L'indication “DNR” apparait sur l'afficheur.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour savegarder le nouveau réglage et revenir en mode normal.

Pour désactiver le système DNR, refaire juste la procédure ci-dessus, en tournant le bouton [CLAR/VFO-B] pour sélectionner "OFF" au point 3 ci-dessus. L'indication "DNR" disparait, confirmant que le système DNR n'est plus activé.

Avis:

La sélection de réduction de bruit digital est mémorisée indépendamment dans le VFO-A et dans le VFO-B.

Les commandes Gain HF fournissant un réglage manuel des niveaux de gain des étages HF et FI des récepteurs, en accord avec les conditions du moment du bruit et/ou de la force du signal.

1. La commande [RF GAIN] principal, doit être, initialement, tournée complètement vers la droite. C'est le point de sensibilité maximum.
2. Une rotation vers la gauche de la commande [RF GAIN] réduit graduèlement le gain du système.

Avis:

Quand la commande [RF GAIN] est tournée vers la gauche pour réduire le gain, l'indication du Smetre croit. Ceci indique que la tension d'AGC appliqué au récepteur (pour réduire le gain) s'accroit.
En tournant la commande [RF GAIN] complètement vers la gauche vise essentiellement à désactiver le récepteur, car le gain est grandement réduit. Dans ce cas, également, le Smètre apparaît être “accroché” sur le côté droit de l'échelle de mesure.

NOTE:

La réception peut être optimisée fréquèment en tournant la commande [RF GAIN] légèrement vers la gauche jusqu'àu point où le niveau de bruit entrant coïncide avec la position d'équilibre de l'aiguille de l'indicateur par réglage de la commande [RF GAIN]. Ce réglage assure qu'un gain excessif n'est pas en train d'être utilisé, sans avoir trop de réduction de gain tel que le signal entrant ne pourrait être entendu.
La commande RF avec les fonctions IPO et atténuation, affectent le système de gain du récepteur de différentes manières. En premier lieu pour faire face à un niveau de bruit élevé ou à une bande très surchargeée, l'IPO est généralement la première fonction activée, si la fréquence est suffisamment BASSE pour pouvoir contourner le préamplificateur. Ensuite, le RF Gain et la fonction atténuation peuvent être employés pour fournir un réglage précis et délicat du gain du récepteur pour achever l'optimisation de la réception.

RéGLAGE DE TONALITÉ AUDIO (MODE SSB)

Le FT-950 permit le réglage de la réponse audio en réception en décalant le point de porteuse en mode SSB.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour Sélectionner le menu “065 A3J LSB CAR” ou le menu “066 A3J USB CAR”.

Avis:

Appuyer brievement sur le bouton [SELECT] pour permuter l'affichage du menu entre le "numéro de menu & le nom du groupe menu" et "le nom de la ligne menu".

1. Tourner le bouton [CLAR/VFO-B] pour ajuster la réponse audio en réception comme souhaité.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FONCTION LIMITEUR AUDIO

Il peut arriver dans certaines occasions d'avoir à rendre silencieux temporairement le récepteur de votre FT-950, pour mistrés se concentrer sur ce qui arrive sur un autre récepteur, ou pour répondre à un appel téléphonique. La fonction limiteur audio fait cela très bien.

Liminateur audio VFO-A/canaux mémoires

Appuyer sur le commutateur indicateur [(VFO-A)RX], quand vous étés en réception sur le VFO-A ou sur un canal mémoire. Le FT-950 devient silencieux et la LED intégrée au commutateur indicateur [(VFO-A)RX] clignote.

Pour restaurer la réception, appuyer juste sur le commutateur indicateur [(VFO-A)RX] qui clignote.

Limiteur audio VFO-B

Appuyer sur le commutateur indicateur [(VFO-B)RX] quand vous étes en réception sur le VFO-B. Le FT-950 devient silencieux et la LED intégrée au commutateur indicateur [(VFO-B)RX] une fois de plus.

Pour restaurer la réception, appuyer juste sur le commutateur indicateur [(VFO-B)RX] une fois de plus.

Avis:

Si vous appuyez brièvement sur le bouton [POWER] pendant que le transceiver fonctionne, l'audio de l'appareil restera silencieux pendant trois secondes.

AGC (COMMANDE AUTOMATIQUE DE GAIN)

Le système AGC est prévu pour atténuer le "fading" et tout autre effet de variation de propagation, avec des caractéristiques qui peuvent avoir des valeurs particulières sur chaque mode opératione. L'objectif de base de l'AGC est deMAINIR un niveau audio constant en sortie une fois qu'un certain seul minimum de force de signal est atteint.

Appuyer de façon répetitive sur le bouton [AGC] pour sélectionner la constante d'amortissement en réception souhaïée. Vous pouvez observer votre sélection dans la colonne AGC de l'indicateur de configuration de votre récepteur sur l'afficheur. Dans la plupart des cas d'utilisation, le mode "AUTO" est recommendé. De plus, vous pouvez désactiver l'AGC en appuyant et maintainant le bouton [AGC] pendant une seconde.

BLOCK DIAGRAM DISPLAY

NOTE:

L'appui sur le bouton [AGC] permet de sélectionner la constante d'amortissement en réception souhaitée. Dans la plupart des cas d'utilisation, le mode "AUTO"est satisfaisant, mais en cas de réception de signaux faibles sur une bande surchargee, vous pouvez souhaiter changer de réglage (par FAST, par exemple). En mode AUTO les sélections sont:

MODE OPÉRATIONE	SELECTION AGC AUTO
LSB	SLOW
USB	SLOW
CW	FAST
AM	FAST
FM	FAST
RTTY	SLOW
PKT (FM)	FAST
PKT (LSB)	SLOW

Avis:

La selection AGC est mémorisée indépendament dans le VFO-A et dans le VFO-B.
Si la fonction AGC a été mise à «Off » en appuyant et maintainant le bouton [AGC], le Smètre ne rouge plus. En plus, vous risquez d'obtenir des distorsions en présence de signaux forts, car les amplificateurs FI et les étages suivants peuvent être très bien satures.

NOTE:

Plusieurs spécifications concernant les performances de l'AGC peuvent être configurées via le menu. Cependant, parce que l'AGC a une importance primordiale sur les performances globales d'un récepteur, il est généralement recommendé de n'apporter aucune modification dans les valeurs des menus de l'AGC jusqu'à ce que vous ayez une bonne maitrise de votre FT-950.

TERMINOLOGIE:

La commande automatique de gain ou AGC, est un circuit qui mesure la force du signal entrant, et ensuite limite le gain des étages HF et FI afin de conserver au signal audio en sortie un niveau de volume plus ou moins constant. L'AGC également protège les étages HF, FI, Audio et DSP de toute saturation, en limitant la force du signal à ce qu'il est permitted, quel que soit le niveau du signal d'entrée.

1. Appuyer sur le bouton [BAND] correspondant à la bande amateur que vous souhaitez activer.
2. Appuyer sur le bouton [SSB] pour utiliser le mo SSB. Pour l'emploi de I'AM le bouton [AM/FM] de faq jusqu'à l' apparition de la ne sur I'afficheur.

Avis:

Par convention, le mode LSB est utilisé sur le 7 MHz et sur les bandes radioamateurs inférieures pour les communications SSB et le mode USB est utilisé sur le 14MHz et les bandes au-dessus (la bande 10MHz est utilisé en CW et en modes digitaux uniquement).

1. Tourner le bouton Dial principal pour régler la fréquence. Autrement, à l'aide du microphone à main optionnel MH-31B8 vous pouvez utiliser les boutons [UP]/[DWN] de recherche automatique pour balayer la bande courante.
2. Appuyer sur le commutateur PTT (Push To Talk) du microphone pour commencer l'émission; et parler dans le microphone avec un niveau de voix normal.

Avis:

L'indicateur "T X" est allumé dans la zone d'affichage de la fréquence, confirmant que l'émission est en cours.
Pour émettre en mode AM pourmettre une puissance de sortie maximum (porteuse) de 25 Wattsutiliser le“112 TGENAMCAR”.Voir l'encadrésur la page suivante pour plus de détails concernantle réglage.

1. Régler le gain de l'amplificateur de microphone pour adapter au besoinaire voire microphone et votre niveau

de voix:mettre le [METER] sur "ALC", appuyer sur le commutateur PTT parler dans le microphone avec un niveau de voix normal.

En mode SSB mode, régler la commande [MIC GAIN] pour que la tension d'ALC (affichée sur l'indicateur de droite) reste dans la zone ALC de l'indicateur (jusqu'à

la moitié de déviation maxi) sur les pointes de modulation.

En mode AM, régler la commande [MIC GAIN] pour que l'indicateur d'ALC ne devie pas sur les pointes de modulation.

1. Relâcher le PTT à la fin de la transmission. Le transceiver revient en mode réception.

Avis:

La déviation de l'indicateur d'ALC peut avoir aussi comme origine une puissance excessive mais également par une puissance réfléchie anormale dans le système d'antenne. Si l'impédance vue par le transceiver est différente de 50 Ohms, l'action de l'indicateur d'ALC qui peut être observée n'est pas uniquement relative au réglage du gain par la commande [MIC GAIN]. Ainsi, nous recommendons que les régages de [MIC GAIN] soient faits sur une charge fictive or un système d'antenne représentant une impédance très proche de 50 Ohms.
- Vous pouvez régler la puissance de sortie via le menu "111 TGEN TX PWR". La plage de réglage va de 5 Watts à 100 Watts. Vous devez toujours essayer d'utiliser juste le minimum de puissance nécessaire pour assurer vos liaisons.
Quand vous faites des essais ( comme les réglages initiaux du gain microphone), vérifier que la fréquence est libre avant tout passage en émission pour éviter

de générer des interférences à d'autres stations qui sont peut être déjà sur cette fréquence.

• Quatre techniques sont disponibles sur le FT-950 pour effectuer le passage émission/reception. Vous pouvez désir la technique qui convient le mieux pour votre usage particulier:
  En appuyant sur le commutateur PTT microphone il y a passage en émission.
  La prise PTT du panneau arrêt peut être reliée à un commutateur activé au pied ou tout autre système de commutation manuel de façon à activer l'émetteur.
  En appuyant sur le commutateur [MOX] de la face avant l'émetteur est verrouillé en mode émission. Appuyer sur le commutateur [MOX] pour revenir en réception.
  Le circuit VOX active l'émetteur automatiquement quand vous parlez dans le microphone. Pour plus de détails sur l'emploi du VOX, voir page 66.

Réglage de la puissance de sortie émission

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour désirir le menu "111 TGEN TX PWR".

Avisi:

Si nécessaire, appuyer sur le bouton [SELECT] pour basculer L'affichage du menu entre "111 TGEN" et "TX PWR".
3. Apputer sur le PTT, est ensuite tourner le bouton [CLAR/VFO-B] pour ajuster la puissance de sortie souhaitée sur L'indicateur de puissance PO.

Avis:

Une porteuse est transmise en fonction du mode opérationé régle.

1. Appuyer et maintainir le bouton [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Avis:

Le réglage de la puissance de sortie ne peut être mémorisée dans aucun canal mémoire.

Réglage de la porteuse AM

dont une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Avis:

Le réglage de la puissance de sortie AM ne peut être mémorisée dansaucun canal mémoire;

Le coupleur automatique d'antenne (qui sera désigné par la suite par l'abréviation "ATU") incorpore dans chaque FT-950 permet de charger sous 50-Ohm l'étage final de l'amplificateur de l'émetteur. Nous recommendons l'utilisation de l'ATU à chaque fois que vous opéréz le FT-950.

Avis:

L'ATU du FT-950 étant situé à la station, règle uniquement l'impédance représentée au transceiver à l'extrémité côté station de votre cable coaxial. Il ne peut dont régler le ROS au point d'alimentation de l'antenne. Quand vous imaginez et construisez votre système d'antenne, nous préconisons que tous les efforts doivent être faits pour obtenir un ROS faible au point d'alimentation de l'antenne.
L'ATU du FT-950 dispose de 100 mémoires pourémoriser les données de réglage. Onze de ces mémoires sont allouées à raison d'une par bande amateur pour que chaque bande dispose au minimum d'un réglage pour l'utilisation de ces dernières. Les 89 mémoires restantes sont affectées aux 89 réglages les plus récents, pour favoriser les changements de fréquences rapides sans avoir le besoin de refaire un réglage ATU.
L'ATU du FT-950 est prévu pour adapter des impédances sur une plage de 16.5 Ohms à 150 Ohms, correspondant à un ROS de 3:1 ou moins. Dans ces conditions des antennes comme un simple fouet non résonnant, tout comme les antennes 'random' et l'antenne "G5RV" (sur la plupart des bandes) peuvent se trouver en dehors de la plage d'adaptation d'impédance de l'ATU.

UTILISATION DE L'ATU

1. Utiliser le Dial principal pourmettre la radio sur la fréquence souhaïée dans la bande amateur.
2. Appuyer brièvement sur le commutateur [TUNE] pourmettre l'ATU dans la ligne d'émission (aucun réglagen'est à ce moment effectué). L'indication “TUNER”apparait sur l'afficheur.

NOTE:

Un appui bref sur le commutateur [TUNE] active le coupleur et le microproceseur selectionne automatiquement le point de réglage le plus proche de la fréquence courante.

1. Appuyer et maintainir le commutateur [TUNE] pendant une seconde pour lancer le réglage automatique. L'émetteur est activé, et l'indication “TUNER” clignote pendant que le réglage est en cours. Quand le réglage optimum est obtenu, la radio passé en mode réception et l'indication “TUNER” redevient stable (au lieu de clignoter).
2. Pour enlever l'ATU de la ligne d'émission, appuyer brièvement sur le commutateur [TUNE]. L'indication "TUNER" disparaît, confirmant que l'ATU a bien été désactivée. En mode "Off", le transceiver est directement brancher sur le cable coaxial allant à votre antenné et opère sur la base de l'impédance présente à l'extrémité du coaxial coté station.

Avis:

La platine du circuit ATU est située entre l'étage de puissance final et la prise antenné du panneau arrêté; l'ATUN'a aucune influence sur la réception.

NOTE:

En sortie d'usine, l'ATU dispose uniquement d'un point de réglage sur chaque bande amateur. Ceux-ci ont été mémorisés au cours de l'alignement final et de la vérification des performances des différents étages sur la ligne de production.

Merci de vérifier par tous les moyens que la fréquence n'est pas occupée avant de commencer le processus de réglage.

TERMINOLOGIE:

Mémoires du coupleur d'antenne (ATU): Le microprocesseur de l'ATU relève les positions des capacités variables du réglage ainsi que les inductances sélectionnées, et mémorise ces données pour chaque créneau de 10kHz dans lequel un réglage a été effectué. Ceci permet de ne pas à avoir à refaire un réglage si d'aventures vous vous mettez sur une fréquence que vous avez déjà utilisé.

A PROPOS DE L'EMPLOI DE L'ATU

La figure 1 présente une situation où un réglage normal via l'ATU a été complètement réussi et les données de réglage ont été chargées en mémoire ATU. Le système d'antenna tel qu'il est vu par l'émetteur estprésenté.

A la figure 2, l'opérateur a changé de fréquence et la LED “HI-SWR” s'est allumée. L'opérateur appuie et maintain le commutateur [TUNE] pendant une seconde pour lancer l'adaptation de l'impédance à l'aide de l'ATU.

Si les conditions d'un ROS trop elevé existent (au-dessus de 3:1), il faut corriger le système d'antenne pour ramener l'impédance le plus pris de 50 Ohms. En plus du fait que l'ATU refuse de mémoriser les réglages sur les fréquences où le ROS dépasse 3:1, le ROS trop elevé peut indiquer une rupture mécanique dans le système d'alimentation de l'antenne et de telles anomalies peuvent être à l'origine de signaux indésirables causant du TVI, etc.

FIGURE 1

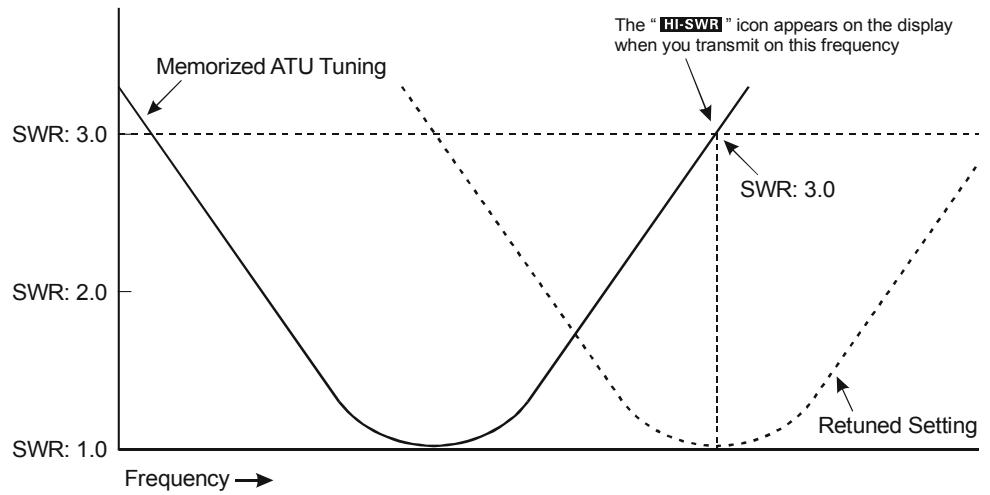

FIGURE 2

A propos des mémoires ATU

ROS (après réglage) plus petit que 1.5:1

Les données de réglage sont mises dans la mémoire ATU.

ROS (àprous réglage) plus grand que 1.5:1

Les données de réglage ne sont pas mises en mémoire. Si vous revenez sur la même fréquence, un nouveau processus de réglage sera fait.

ROS (àpRESreglage) plus grand que 3:1

L'icône “HI-SWR” est affichée et les données de réglage ne sont pas mémorisées. Merci rechercher la cause du ROS trop élevé et de tracer le remède à cette anomalie avant de poursuivre l'utilisation de cette antenne.

EQUALISEUR PARAMÉTRABLE DE MICROPHONE (MODE SSB/AM/FM)

Le FT-950 dispose d'un équaliser paramétrable de microphone à trois bandes, qui permet un contrôle précis et indépendant sur les graves, les mediums et les aigus de votre tessiture de voix. Vous pouvez utiliser un groupe de réglage quand le compresseur de modulation n'est pas employé et une autre groupe de réglages avec le comprésur de modulation. La fonction de compression de modulation sera vue juste après.

NOTE:

L'équaliser paramétrable est une technique pour régler la qualité du signal. Parce que les trois plages peuvent être régliées plus précisé, il est possible de travailler une réponse de signal qui donne une sonorité plus naturelle etMLSante que vous n'avez pu Brokerir juste a present. L'effet de compression peut etre également renforcé.

Les éléments de configuration que vous pouvez régler sur l'équivalenceur paramétrable sont:

Fréquence centrale: La fréquence centrale des trois composantes peut être régée.

Gain: La quantité de renforcement (ou de suppression) dans chaque composante peut être réglée.

Q: La bande passante sur laquelle "l'équivalence" est à réaliser peut être réglée.

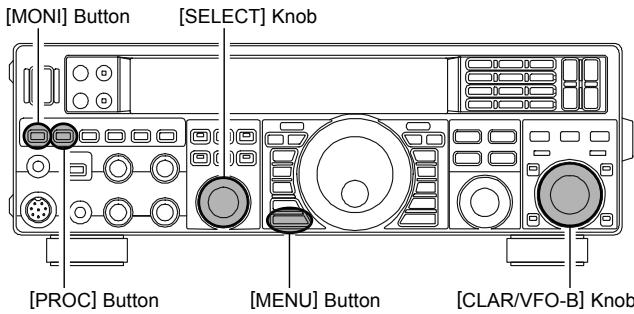

Réglage de l'équivalenceur paramétrable de microphone

1. Brancher le microphone sur la prise.
2. Régler la sortie HF à sa valeur minimum via le menu "111 TGEN TX PWR", pour ne pas cause d'interférences aux autres stations pendant le réglage.

Avis:

• Parce que le réglage de l'équaliser paramétrable peut prendre un certain temps, nous recommendons de brancher plutôt une charge fictive sur une des prises antenne, et de contrôler votre signal sur un récepteur séparé, afin d'eviter des interférences avec les autres stations.

• Vous étés dans de更好地 conditions pour appréciencer les effets de vos réglages en utilisant un casque d'écoute pour contrôler le signal de votre émission.

• Pour régler l'équaliser paramétrable de microphone alors que le compresseur de modulation est non actif appuyer sur le bouton [PROC] pour faire apparaitre la notation “MICEQ” sur l'afficheur. Pour régler l'équaliser paramétrable de microphone avec le compresseur de modulation activé, appuyer sur le bouton [PROC] pour faire apparaitre la notation “MICEQ” et la notation “PROC” sur l'afficheur.

• Appuyer sur le commutateur [MONI] si vous souhaitez utiliser le contrôleur interne du FT-950.
• Appuyer brievement sur le bouton [MEN]. La liste des menus apparait sur l'afficheur.
• Tourner le bouton [SELECT] pour trouver la zone des menus “EQ”. Les paramètres des lignes menus “091” à “099” concernent le réglage de l'équaliser paramétrable de microphone sans le compresseur de modulation. Les paramètres des lignes menus “100” à “108” concernent le réglage de l'équaliser paramétrable de microphone avec le compresseur de modulation.

Avis:

Si vous n'avez pas le numéro de la ligne menu, appuyer brièvement sur la commande [SELECT] pour.permuter entre l'affichage des noms de lignes menus avec celui des numérios des lignes menu.

1. Tournier le bouton [CLAR/VFO-B] pour réaliser les réglages de la ligne menu sélectionnée.
2. Appuyer sur le PTT, et parler dans le microphone tout en écouteant les changements que vous avez faits. Parce que la tonalité générale du signal est affecté par chaque changement, il faut prévoir plusieurs vérifications pour chaque zone de réglage afin de s'assurer de parvenir aux résultats optimus.
3. Quand vos réglages sont terminés, appuyer et maintainir la touche [MENU] pendant une seconde pour sauegarder le nouveau réglage et revenir en mode normal. Si vous appuyez uniquement brievement sur le bouton [MENU] pour sortir de la fonction, aucun changement ne sera pris en compte.

Avis:

pour éviter une réponse trop grave dans un microphone de studio très large en plage de fréquence, essayer de mettre 10 dB nul à 100 Hz avec une bande passante de “1” ou “2”, faire également 3 dB nul centré sur 800 Hz avec une bande passante de “3” et enfin mettre 8 dB pic centré sur 2100 Hz avec une bande passante de “1”. Ceci fait partie des recommendations de départ; Mais chaque microphone et chaque voix d'utilisateur étant différents, cela nécessite souvent d'autres réglages.

EQUALISEUR PARAMÉTRABLE DE MICROPHONE (MODE SSB/AM/FM)

Activation de l'équivalenceur paramétrable de microphone

1. Régler le bouton [MIC GAIN] pour une utilisation SSB, comme vu à la page 56.
2. Appuyer brievement sur le bouton [PROC]. La notation “MICEO” apparait sur l'afficheur, confirmant que l'équaliser paramétrable de microphone est activé.

Avis:

Une icone clignotante “MIC EO” indique que le menu de réglage de l'équaliser paramétrable de microphone est à “OFF” (“091 TAUD EQ1 FRQ”, “094 TAUD EQ2 FRQ”, “097 TAUD EQ3 FRQ”).

1. Appuyer sur le PTT du microphone, et parler dans microphone avec un niveau de voix normal.
2. Pour désactiver l'équaliser paramétrable de microphone, appuyer de façon répétitive sur le bouton [PROC] pour faire disparaitre la notation “MICÉQ” de l'afficheur.

RéGLAGE DE L'ÉQUALISEUR PARAMÉTRABLE à 3 ETAGES (COMPRESEUR: "ON")

Fréquence centrale	“100 tAUd PE1-FREQ”	“100” (Hz) ~ “700” (Hz)
	“103 tAUd PE2-FREQ”	“700” (Hz) ~ “1500” (Hz)
	“106 tAUd PE3-FREQ”	“1500” (Hz) ~ “3200” (Hz)
Paramètre gain	“101 AUd PE1-LVL”	(Low) “-10” (dB) ~ “+10” (dB)
	“104 tAUd PE2-LVL”	(Mid) “-10” (dB) ~ “+10” (dB)
	“107 tAUd PE3-LVL”	(High) “-10” (dB) ~ “+10” (dB)
Q (bande passante)	“102 tAUd PE1-BW”	(Low) “1” ~ “10”
	“105 tAUd PE2-BW”	(Mid) “1” ~ “10”
	“108 tAUd PE3-BW”	(High) “1” ~ “10”

RéGLAGE DE L'EQUALISER PARAMÉTRABLE À 3 ÉTAGES (COMPRESSEUR: "OFF")

Fréquence centrale	“091 tAuD EQ1-FREQ”	“100” (Hz) ~ “700” (Hz)
	“094 tAuD EQ2-FREQ”	“700” (Hz) ~ “1500” (Hz)
	“097 tAuD EQ3-FREQ”	“1500” (Hz) ~ “3200” (Hz)
Paramètre gain	“092 AUd EQ1-LVL”	(Low) “-10” (dB) ~ “+10” (dB)
	“095 tAuD EQ2-LVL”	(Mid) “-10” (dB) ~ “+10” (dB)
	“098 tAuD EQ3-LVL”	(High) “-10” (dB) ~ “+10” (dB)
Q (bande passante)	“093 tAuD EQ1-BW”	(Low) “1” ~ “10”
	“096 tAuD EQ2-BW”	(Mid) “1” ~ “10”
	“099 tAuD EQ3-BW”	(High) “1” ~ “10”

UTILISATION DU COMPRESSEUR DE MODULATION (MODE SSB ET AM)

Le compresseur de modulation du FT-950 est prévu pour doper "la puissance de la voix" en accroissant la puissance moyenne de sortie grâce à des techniques de compression sophistiquées et pour ajuster la qualité du signal audio via le réglage des menus "100 TAUD PE1 FRQ", "103 TAUD PE2 FRQ", "106 TAUD PE3 FRQ". Le résultat est d'améliorer l'intelligibilité des signaux lorsque les conditions sont difficiles.

1. Régler le [MIC GAIN], comme décrit page 56.
2. Appuyer sur le bouton [METER] de façon répétitive pour sélectionner l'indicateur "COMP" (Compression).
3. Faire de même avec le bouton [PROC] pour faire apparaitre les notations “MICEQ” et “PROC” sur l'afficheur, confirnant que le compresseur de modulation est actif.

Avis:

Les iconônes “MICEQ” et “PROC” clignotent et indiquent que le menu de réglage de l'équaliser paramétrable de microphone est à “OFF” (“100 TAUD PE1 FRQ”, “103 TAUD PE2 FRQ”, “106 TAUD PE3 FRQ”).

1. Appuyer sur le PTT du microphone, et parler dans microphone avec un niveau de voix normal. Observer le niveau indiqué sur l'indicateur de niveau de COMP.
2. Ajuster le niveau de compression via le menu "109 TGEN PROCLVL" de manière que l'indicateur ne dépasse pas "10 dB" sur l'indicateur de niveau de COMP. Voir l'encadré à droite pour les détails de réglage.

1. Pour désactiver le comprésur de modulation, appuyer sur le bouton [PROC] à nouveau. Les icones “MICEQ” et “PROC” s’eteignent, confirmant ainsi que le comprésur de modulation est désactivé.

Avis:

• Un réglage trop pousse de la compression se traduit par une dégradation du rapport signal transmis sur signal sur bruit, impliquant une diminution de l'intelligibilité du signal à l'autre bout du circuit.
  Le contrôle de l'émission est un autre moyen pour vérifier le bon réglage de votre niveau de compression. En appuyant sur la touche [MONI] puis en réglant la commande [MONI] pour avoir un niveau comfortable d'écoute de leur émission. Vous étés alors en mesure de juger à l'oreille la qualité du son au fur et à mesure que vous faites les réglages.
  La puissance de sortie HF que le compresseur de modulation soit activé ou non peut être régle par le menu "111 TGEN TX PWR".
• Vous pouvez régler l'équalisateur paramétrable du microphone quand le compresseur de modulation, à l'aide des lignes menu "100" à "108". Voir page 117 pour plus de détails.
  Quand l'option «gestion de données» DMU-2000 est installée, vous pouvez voir les effets de votre niveau de compression en regardant la forme du signal sur la page “Oscilloscope”.

Régler le niveau de compression du compresseur de modulation.

1. Appuyer sur le bouton [METER] de façon répetitive pour faire apparaitre l'indicateur de compresseur de modulation "COMP".
2. Appuyer sur la touche [MENU] pour entrer en mode menu.
3. Tourner le bouton [SELECT] pour selectionner le menu "109 TGEN PROCLVL".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “109 TGEN” et “PROCLVL”.

1. Appuyer sur le commutateur PTT du microphone et parler dans le microphone avec un niveau normal de voix. Tourner le bouton [CLAR/VFO-B] de façon à ce que l'aiguille de l'indicateur ne devie pas plus de "10 dB" sur l'échelle COMP.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RéGLAGE DE LA BANDE PASSANTE DE L'ÉMISSION SSB (MODE SSB)

En émission SSB la bande passante par défaut est de 2.4kHz . Cette bande passante donne dans la plupart des cas une fidélité raisonnable avec une bonne puissance vocale. C'est la bande passante utilisée depuis toujours en émission SSB. Cependant, la bande passante peut être modifiée par l'opérateur de façon à avoir différents niveaux de fidélité du signal et de puissance vocale, en fonction de vos préférences.

Voici comment régler la bande passante en émission SSB:

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour Sélectionner le menu "064 A3J TX BPF".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “064 A3J” et “TX BPF”.

1. Tournier le bouton [CLAR/VFO-B] pour sélectionnner la bande passante souhaitée. Les sélections possibles sont 1-30 (100-3000 Hz), 1-29 (100-2900 Hz), 2-28 (200-2800 Hz), 3-27 (300-2700 Hz), and 4-26 (400-2600 Hz). La valeur par défaut est 3-27 (300-2700 Hz). Une bande passante large donne une plus grande fidélité au signal, et une bande passante plus étroite compressse la puissance d'émission dans un spectre plus étroit, et donne une puissance apparente plus vigoureuse très utile dans les «pile-ups».
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Avis:

Le contrôle de l'émission est un autre moyen pour vérifier le bon réglage de votre niveau de compression. En appuyant sur le bouton [MONI] puis en ajustant la commande [MONI] pour avoir un niveau comfortable d'écoute de votre émission. Vous étés alors en mesure de juger à l'oreille la qualité du son au fur et à mesure que vous faites les réglages.
Quand l'option DMU-2000 est installée, vous pouvez vérifier l'effet de votre réglage de bande passante en émission en observant le scope audio sur la page "Oscilloscope".

NOTE:

La plus grande fidélité associée avec la bande passante la plus large est particulièrement/agréable sur les bandes basses, pour des QSO locaux.

Vouss pouvez utiliser la mémoire vocale du FT-950 pour les messages répétitifs. Ce système de mémoire vocale est composé de quatre mémoires capables d'enregistrer pour chacune jusqu'à 20 secondes de signal audio vocal.

Enregistrement de vos messages en mémoire

1. Sélectionner le mode LSB, USB, AM ou FM à l'aide des boutons [MODE] de la face avant.
2. Régler le bouton [MIC GAIN], comme décrit à la page 56.
3. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la platine mémoire vocale. Vous pouvez voir une des indications suivantes sur la fenêtre multi affichage; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4” ou “PLY5”.
4. Tourner le bouton [SELECT] pour rappeler le canal mémoire vocal ("rEC1" - "rEC5") sur lequel vous souhaitez enregistrer.
5. Appuyer brievement sur le bouton [SELECT]. L'indication "REC" clignotante apparait sur l'afficheur.
6. Appuyer brièvement sur le PTT du microphone, l'indication “REC” devient stable et l'enregistrement peut commencer. Si vous n'avez pas appuyé sur le bouton [SELECT] dans les cinq secondes le processus de mise en mémoire est interrompu.
7. Parler dans le microphone avec un niveau de voix normal pour enregistrer le message ( comme “CQ DX, CQ DX, Ici F 8 Kilo Delta X-Ray, F 8 Kilo Delta X-Ray, Over”). Se souvent que la durée du message à enregistrer ne doit pas dépasser les 20 secondes.
8. Appuyer brievement sur la touche [SELECT] pour finir le processus de mémorisation du message.

Verifier votre enregistrement

1. S'assurer que le commutateur [MOX] de la face avant est "Off" (la LED intégrée au bouton doit être éteinte).
2. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la platine mémoire vocale. Vous pouvez voir une des indications suivantes sur la fenêtre multi affichage; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4” ou “PLY5”.
3. Tournier le bouton [SELECT] pour rappeler le canal mémoire vocal ("PLY1" - "PLY5") sur lequel vous venez d'enregistrer.
4. Appuyer sur le bouton [SELECT]. L'indication "PLAY" apparait sur l'afficheur et vous pouvez écouter le contenu de la mémoire vocale que vous venez juste d'enregistrer.

Avisi:

Vous pouvez régler le niveau de lecture de l'enregistrement via le menu "014 DVS RX LVL".

Émission d'un message enregistré

1. Sélectionner le mode LSB, USB, AM ou FM à l'aide des boutons [MODE] de la face avant.
2. Appuyer sur le bouton [BK-IN] de la face avant. L'icone "BK-IN" apparait sur l'afficheur.
3. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la platine mémoire vocale. Vous pouvez voir une des indications suivantes sur la fenêtre multi affichage; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4” ou “PLY5”.
4. Tourner le bouton [SELECT] pour rappeler le canal mémoire vocal ("PLY1" - "PLY5") que vous souhaitez envoyer.
5. Appuyer sur le bouton [SELECT]. L'indication "PLAY" apparait sur l'afficheur et les message est transmis.

Avis:

Vous pouvez régler le niveau de l'enregistrement via le menu "015 DVS TX LVL".

Emploi de la mémoire vocale avec le clavier de télécommande FH-2

Vouss pouvez utiliser la mémoire vocale du FT-950 en branchant le clavier de télécommande FH-2 dans la prise REM du panneau arrêté.

Enregistrement de vos messages en mémoire

1. Sélectionner le mode LSB, USB, AM ou FM à l'aide des boutons [MODE] de la face avant.
2. Régler le bouton [MIC GAIN], comme déscrit à la page 56.
3. Appuyer sur la touche [MEM] du FH-2. L'indication "REC" clignotante apparait sur l'afficheur.

1. Appuyer sur une des touches numéroétées de [1] à [5] pour sélectionner le registre mémoire qui sera utilisé.

Avis:

Si vous n'appuyez pas sur le PTT (voir point suivant) dans un délié de cinq secondes, le processus de mémorisation est annulé.

1. Appuyer brièvement sur le PTT du microphone, l'indication “REC” devient stable et l'enregistrement commence.
2. Parler dans le microphone avec un niveau de voix normal pour enregistrer le message ( comme “CQ DX, CQ DX, Ici F 8 Kilo Delta X-Ray, F 8 Kilo Delta X-Ray, Over”). Se souvent que la durée du message à enregistrer ne doit pas dépasser les 20 secondes.
3. Appuyer sur la touche [MEM] du FH-2 pour finir le processus de mémorisation du message.

Vérifier votre enregistrement

1. S'assurer que le commutateur [MOX] de la face avant est "Off" (la LED intégrée au bouton doit être éteinte).
2. Appuyer sur la touche [1] à [5] (qui correspond à ce que vous venez d'enregistrer) et vous pouvez écouter le contenu de la mémoire vocale concernée.

Avis:

Vous pouvez régler le niveau de lecture de l'enregistrement via le menu "014 DVS RX LVL".

Émission d'un message enregistré

1. Sélectionner le mode LSB, USB, AM ou FM à l'aide des boutons [MODE] de la face avant.
2. Appuyer sur le commutateur [BK-IN] de la face avant. L'icone "BK-IN" apparait sur l'afficheur.
3. Appuyer sur la touche [1] à [5] du FH-2, correspondant au registre mémoire que vous souhaitez émettre.

Avis:

Vous pouvez régler le niveau audio transmis de l'enregistrement via le menu "015 DVS TX LVL".

VOX: COMMUTATION AUTOMATIQUE TX/RX COMMANDÉE PAR LA VOIX (MODE SSB/AM/FM)

Au lieu d'utiliser le commutateur PTT du microphone ou le commutateur [MOX] de la face avant pour activer l'émetteur, le système VOX (Commande TX/RX fais par la voix) fournit une activation automatique et sans contraintes de l'émetteur, en utilisant comme déclenchement l'entrée de la voix dans le microphone.

1. Appuyer sur le bouton [VOX] pour active le circuit VOX. La LED intégrée au bouton [VOX] lui en rouge.
2. Sans appuyer sur le PTT, parler dans le microphone avec un niveau de voix normal. Quand vous commencerz à parler, L'émetteur est activé automatiquement. Quand vous avez fini de parler, le transceiver revient en mode réception (après un court déliai).
3. Pour annuler le VOX and et revenir en mode PTT, appuyer sur le [VOX] à nouveau. La LED intégrée au bouton [VOX] s'éteint, signifiant que le circuit VOX est désactivé.

Avis:

Le VOX Gain doit être ajusté pour prévenir un déclenchement accidentel en émission en environnement bruyant. Pour régler le VOX Gain:

Appuyer sur le bouton [VOX] pour activer le circuit VOX, si nécessaire.
- Appuyer sur la touche [MENU] pour entrer en mode menu.
Tourner le bouton [SELECT] pour selectionner le menu "115 TGEN V GAIN".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “115 TGEN” et “V GAIN”.

• Parler dans le microphone avec un niveau de voix normal et tourner le bouton [CLAR/VFO-B] vers la droite pour atteindre le point où votre voix déclenché l'émetteur mais pas les bruits d'environnement.
• Quand vous étés satisfait du réglage, appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

Le temps de retombée du système VOX (le délambda du passage transmission réception en fin de message) doit être également régle via le menu. La valeur par défaut du délambda est 300 msec. Pour enmettre un autre:

Appuyer sur le bouton [VOX] pour activer le circuit VOX, si nécessaire.
- Appuyer sur la touche [MENU] pour entrer en mode menu.
Tourner le bouton [SELECT] pour selectionner le menu "116 TGEN VOX DLY".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “116 TGEN” et “VOX DLY”.

• Tournier le bouton [CLAR/VFO-B] tout en exécutant une brève comme “Ah” et appréciant le temps de retombée.
• Quand vous étés satisfait du réglage, appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

Le réglage de l'Anti-Trip permet d'éviter le déclenchement de l'émetteur par l'audio génééré par le récepteur, Il est ajusté via le menu "117 TGEN ANTIVOX".
Le mode VOX peut être activé soit dans les modes vocaux (SSB/AM/FM) soit dans les modes digitaux basés sur l'AFSK. Utiliser le menu "114 TGEN VOX SEL" (les selections possibles sont "niC (MIC)" et "dAtA (DATA)").

UTILISATION DU MONITOR (MODES SSB/AM/FM)

Yououpouvezécouterla qualitédevoretémissionàl’aide de la fonction“monitor”.

1. Appuyer sur le commutateur [MONI]. L'indication "MONI" apparait sur l'afficheur, indiquant que le "monitor" est activé.
2. En mode émission, tourner le bouton [MONI] pour régler le niveau audio du "monitor". Une rotation vers la droite de ce bouton augmente le niveau du volume.
3. Pour arrêter le "monitor", appuyer sur le commutateur [MONI] une fois de plus. L'indication "MONI" disparaît, confirnant que le "monitor" est maintainant désactisé.

Avis:

Si vous utiliser le "monitor" avec le haut-parleur, au lieu des écouteurs, une avance excessive de la commande [MONI] peut causeer des retours. En plus, ces retours peuvent boucler sur un déclenchement du système VOX, empêchant tout accès au mode réception. C'est pourquoit, nous recommendons l'utilisation des écouteurs, si c'est possible ou un réglage minimum de la commande [MONI], si le haut-parleur doit être utilisé.
- Parce que la fonction "monitor" utilise un échantillon du signal FI de l'émetteur, elle est très utile pour vérifier le réglage du compresseur de modulation ou de l'équaliser paramétrable en SSB et pour vérifier la qualité du signal en général en AM et FM.

EMPLOI DU MODE SPLIT À L'AIDE DU CLARIFIEUR TX (VFO A)

Pour un split TX/RX en cas de "pile-up" occasionnel, où le décalage entre les deux fréquences émission réception est plus petit que 10kHz , la fonction clarifier TX peut être utilisée.

1. Appuyer sur le commutateur [TX CLAR]. L'indication "TX" apparait dans la fenetre Multi de l'afficheur.

QUICK POINT:

Le clarifier est frequently utilisé pour des décalages en réception. Cependant, pour les pile-ups en DX quand la station DX utilise un split plus petit que 10kHz , la fonction TX clarifier est normalement le moyen le plus rapidemettre l'émetteur sur le décalage en fréquence souhaïte.

1. Tourner le bouton [CLAR/VFO-B] pourmettreledécalage en émission souhaite. Un split maximum de±9.99 kHz peut être régèle.
2. Pour désactiver le clarifier TX, appuyer sur le commutateur [TX CLAR] une fois de plus.

L'indication "TX" disparaît de la fenêtre affichage multi.

Avis:

Pour écouter les appeals du pile-up vers la station DX, afin de trouver qui est à l'instant en liaison avec cette dernière, vous pouvez appuyer sur le commutateur [RX CLAR]. Puis, utiliser le bouton [CLAR/VFO-B] pour vous positionner sur la station en liaison avec le DX (utiliser la fonction SPOT en CW pour avoir un alignement précis sur la fréquence), vous pouvez ensuite appuyer sur le commutateur [RX CLAR] à nouveau pour annuler le clarifier RX et revenir en réception sur la fréquence de la station DX.
- Comme avec le clarifier en récepteur, l'importance du décalage par rapport à la fréquence d'origine du VFO apparait dans la petite fenêtre d'affichage.
□ Comme dans l'emploi du clarifier en réception, quand vous arrêtez le clarifier TX le dernier décalage utilisé n'est pas perdu, et devient disponible dés que vous reactiver le

clarifier TX. Pour effacer le décalage du clarifier, appuyer sur le commutateur [CLEAR].

Quand vous étés sur la fréquence VFO-B, vous pouvez également active le clarifier fréquence VFO-B. Cependant, le décalage en fréquence est établi à l'aide du DIAL principal, au lieu du bouton [CLAR/VFO-B].
L'emploi du clarifier (incluant le décalage fréquence) peut être mé memorisé indépendamment sur chaque VFO, VFO-A et VFO-B.

NOTE:

Quand vous essayez de contacter une station DX en CW, dans un pile-up en fréquences décalées, il faut se souvenir qu'il y a plein d'autres stations équipées Yaesu avec des possibilités similaires à votre FT-950. Du côté du DX dans un pile-up, tous les appel qui arrivent précisément sur la même fréquence CW résonne comme une seule tonalité! Vous aurez donc plus de succès en utilisant le clarifier RX pour trouver le bon trou dans le pile-up, au lieu de faire le battement zéro sur le dernier correspondant de la station DX.

Bar graphe pour le décalage du clarifier

Une presentation visuelle du décalage relatif du clarifier peut être affichée, à l'aide du bar graphe.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour selectionner le menu "006 DISP BAR SEL".

Avis:

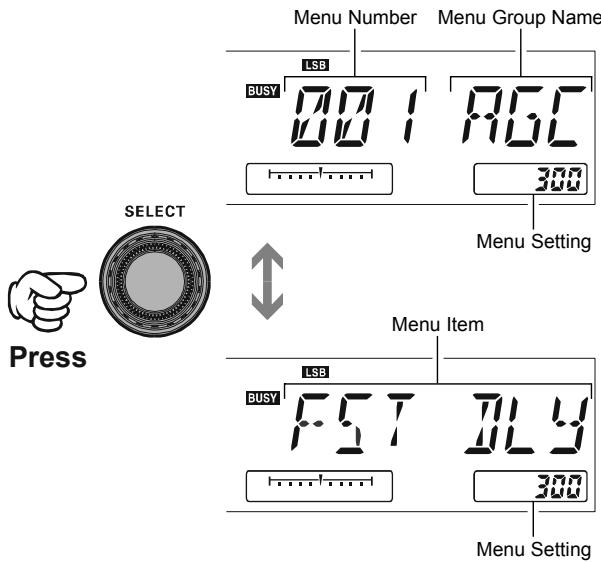

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “006 DISP” et “BAR SEL”.

1. Tourner le bouton [CLAR/VFO-B] pour selectionner "CLAr" parmi les choix possibles; La valeur par défaut usine est "C-tn".
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Une aptitude particulièrement influençante du FT-950 est sa flexibilité en fréquence "split", en utilisant les registres fréquence du (VFO-A) principal et du (VFO-B) secondaire. Ceci fait que le FT-950 est particulièrement utile pour les grandes expériétions DX, car les capacités de traffic "split" sont vérablement développées et facies à utiliser.

1. Appuyer sur l'indicateur commutateur [VFO-B(RX)], puis tourner le bouton [CLAR/VFO-B] pourmettre la fréquence souhaitée sur le VFO-B.
2. Appuyer sur l'indicateur commutateur [VFO-A(RX)] puis tourner le DIAL principal pourmettre la fréquence souhaitée sur le VFO-A.
3. Ensuite appuyer sur le bouton [SPLIT]. Les LED des indicateurs commutateurs de la face avant apparaisent comme suit:

[VFO-A(RX)] indicateur commutatee:“ON”(LED luit vert)

[VFO-A(TX)] indicateur commutateur: "OFF" (LED Off)

[VFO-B(RX)] indicateur commutateur: "OFF" (LED Off)

[VFO-B(TX)] indicateur commutateur: "ON" (LED luit rouge)

En mode "split", le registre du (VFO-A) est utilisé en réception, alors que le registre du (VFO-B) est utilisé en émission. Si vous appuyer sur le commutateur [SPLIT] une fois de plus, le mode "split" est annulé.

Vous pouvez également appuyer sur l'indicateur commutateur [VFO-A(TX)] pour remettre la commande de la fréquence émission sur le VFO-A, de facto le mode split est annulé.

Avis:

En mode normal (non split) sur le VFO-A, vous pouvez simplement appuyer sur l'indicateur commutateur [VFO-B(TX)] (situé au-dessus et à droite du bouton [CLAR/VFO-B]) pour activer le mode "split". L'indicateur commutateur [VFO-B(TX)] luit rouge quand vous appuyez sur l'indicateur commutateur [VFO-B(TX)].
En mode "split", en appuyant sur le commutateur [A>B] inverse les contenu des VFO principal et secondaire. Appuyer sur le commutateur [A>B] une fois de plus pour revenir sur la répartition originale des fréquences.
En mode "split" you pouvez écouter la fréquence TX temporairement en appuyant sur le bouton the [TXW] situé en bas et à gauche du DIAL principal.
Il est possiblemettreunmodeopérotaire différent sur les deuxVFOutilisésenmode“split”(par exemple LSB et USB).
En mode "split", il est également possible demettre le VFO-A et le VFO-B sur des bandes amateurs differentes si une antenné multi bandes est utilisée.

Emploi du split rapide

La fonction "split" rapide vous permet demettre par un appui sur une seule touche un décalage de +5kHz sur la fréquence d'émission sur le VFO-B, en prénant comme base la fréquence du VFO-A.

1. Demarrer avec une utilisation normale sur la bande VFO-A.
   [VFO-A(RX)] indicateur commutateur: "ON" (LED luit en vert)
   [VFO-A(TX)] indicateur commutateur: "ON" (LED luit en rouge)
   [VFO-B(RX)] indicateur commutateur: "OFF" (LED Off)
   [VFO-B(TX)] indicateur commutateur: "OFF" (LED Off)
2. Appuyer et maintainir le commutateur [SPLIT] pendant deux secondes pour activer la fonction "split" rapide et appliquer une fréquence 5kHz au-dessus de la fréquence du (VFO-A) principal à la fréquence du (VFO-B) secondaire. Appuyer et maintainir le commutateur [SPLIT] pendant deux secondes pour incrémenter la fréquence du (VFO-A) principal de +5kHz . La configuration des VFO est maintainant la suivante: [VFO-A(RX)] indicateur commutateur: "ON" (LED luit vert) [VFO-A(TX)] indicateur commutateur: "OFF" (LED Off) [VFO-B(RX)] indicateur commutateur: "OFF" (LED Off) [VFO-B(TX)] indicateur commutateur: "ON" (LED luit rouge)

NOTE:

Le mode opératione appliqué sur le (VFO-B) est le même que celui qui est en fonction sur le (VFO-A).
Le décalage du VFO secondaire par rapport au VFO principal estprogramme via le menu et a comme réglage par défaut en usine +5kHz .Un autre décalage peut être sélectionné à l'aide de la procédure suivante:

（）080080080080080080080080080080080080

1. Appuyer sur la touche [MENu] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le menu "O30 GENE Q SPLIT".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “030 GENE” et “Q SPLIT”.

1. Tournier le bouton [CLAR/VFO-B] pour sélectionner le décalage souhaité. Les sélections possible sont -20kHz +20kHz (valeur par défaut usine: +5kHz ).
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Les puissantes capacités du FT-950 en mode CW couvent la possibilité d'utiliser à la fois un manipateur électronique avec palettes et un manipateur de type “pioche” ou encore son émulation fournit par une ligne de commande d'ordinateur.

INITIALISATION POUR L'UTILISATION D'UNE "PIOCHE" (ET DE SON ÉMULATION)

Avant de commencer, brancher votre ligne sur la prise KEY de la face avant ou du panneau arrêté en étant sur que le commutateur [KEYER] sur le côté gauche de la face avant est sur 'off'.

1. Appuyer sur le bouton mode [CW] pour activer le mode CW. Les icones “CW” et “USE” apparaissent sur l'afficheur. L'icone “MONI” apparait également sur l'afficheur ; et le moniteur CW est activé.
   Si vous appuyer sur la touche [CW] une fois de plus, après avoir initialement sélectionné le mode CW, active le mode "CW Reverse" (voir page 75), dans lequel la porteuse est injectée dans la bande latérale "opposée", par rapport à la bande latérale dite "normale". Les icones "CW" et "LSB" apparaissent sur l'afficheur si vous sélectionnez la CW inverse.
2. Tourner le Dial principal pour sélectionner la fréquence de traffic souhaitée.
3. Appuyer brièvement sur la touche [BK-IN](pour activer automatiquement le passage RX/TX quand vous fermez la ligne CW. L'indication “BK-IN” apparait sur l'afficheur.

Avis:

Quand vous fermez votre manipulator CW, l'émetteur est automatiquement activé et la porteuse CW est émise. Quand vous le relâchez, l'émission cette après un bref délié; La durée de ce délié est calculable par l'utilisateur, voir l'explication à la page 76.
En sortie de fabrication, le système TX/RX du FT-950 TX/RX pour la CW est configuré en mode "Semi-break-in". Cependant, à l'aide du menu "O43 A1A BK-IN", vous pouvez changer ce réglage en mode "full break-in" autrement dit (QSK), où la commutation est suffisamment rapide pour écouter la bande dans les blancs de manipulation. Ceci peut s'avérer très utile en concours.

1. Vous pouvezMSNenantutiliservotrecleCW.

Avis:

• Vous pouvez contrôler votre émission en appuyant sur la touche [MONI] et régler la commande [MONI] pour avoir un niveau d'écoute comfortable de votre écoute locale CW. Pour désactiver l'écoute locale CW, appuyer sur le bouton [MONI] (l'icone “MONI” disparait de l'afficheur).
  Si vous mettez le commutateur [BK-IN] sur Off, vous pouvez vous entraîner à la manipulation sans émettre mais en conservant votre écoute locale.
  Si vous réduisez votre puissance via le menu "111 TGEN TX PWR", l'indicateur d'ALC a une déviation qui s'accroit; ceci est normal et n'indique aucun problème particulier (tout simplement parce que c'est l'accroissement de la tension d'ALC qui est utilisée pour réduire la puissance).

TERMINOLOGIE:

Semi-break-in

Ceci est un pseudo mode "VOX" utilisé en CW, où la fermeture de la clé CW touche active l'émetteur et le lâcher de la clé permet au récepteur de receivevoir à nouveau après un court déliai. Aucun signal n'est entendu dans les espaces entre les points et les traits (à moins que la vitesse de transmission soit extrémement lente).

Full break-in

Le "full break-in" (également connu comme "Full QSK") produit une commutation très rapide entre l'émission et la réception, de façon qu'un signal entrant puisse être entendu entre les points et les traits que vous étés en train d'envoyer. Ceci vous permit d'entendre une station qui démarre brusquement sur toute fréquence, alors que vous étés en train d'émettre.

UTILISATION DU MANIPULATEUR ÉLECTRONIQUE INCORPOIRE

Connector le cable de votre manipulator à palettes sur la prise KEY de la face avant ou du panneau arrêté.

1. Appuyer sur le bouton mode [CW] pour activer le mode CW. Les icones “CW” et “USE” apparaisent sur l'afficheur. L'icone “MONI” apparait également sur l'afficheur; et le moniteur CW est activé.

Avis:

Si vous appuyer sur la touche [CW] une fois de plus, après avoir initialement selectionné le mode CW, active le mode "CW Reverse" (voir page 75), dans lequel la porteuse est injectée dans la bande latérale "opposée", par rapport à la bande latérale dite "normale". Les icones "CW" et "LSB" apparaissent sur l'afficheur si vous selectionné la CW inverse.

1. Tournier le Dial principal pour selectionner la fréquence de traffic souhaitée.
2. Appuyer sur le commutateur [KEYER]. L'indication "KEYER" apparait sur l'afficheur, confirmant que le manipulator électronique incorpore est maintainant activé.
3. Tourner la commande [SPEED] pourmettre la vitesse de transmission voulue (4 à 60 mots/minute).Une rotation vers la droite de la commande [SPEED] augmente la vitesse.

Avis:

• Vous pouvez avoir confirmation de la vitesse de transmission en tournant la commande [SPEED] tout en appuyant sur le bouton [KEYER]. Sur l'emplacement habitual de l'affichage de la fréquence vous pouvez voir temporairement la vitesse de manipulation.
  Quand you appuyez soit sur la palette du coto des "Points" soit sur la palette du coto des "Traits", l'émetteur est automatiquement activé.

• Si vous appuyer brièvement sur la touche [BK-IN], le mode “semi-break-in” est activé et le passage automatique en émission est réalisé quand vous appuyez soit sur la palette du côté des “Points” soit sur la palette du côté des “Traits”. L'icône “BK-IN” apparait sur l'afficheur.

• L'émission en CW peut maintainer commencer.

Avis:

Quand vous utilisez votre manipulator à palettes, l'émetteur est automatiquement activé, et les caractères CW sont émis. Quand vous relâchez les palettes du manipulator, l'émission cette après un bref décai; La durée de ce début est calculable par l'utilisateur, voir l'explication à la page 76.

Avis:

• Vous pouvez contrôler votre émission en appuyant sur la touche [MONI] et régler la commande [MONI] pour avoir un niveau d'écoute comfortable de votre écoute locale CW. Pour désactiver l'écoute locale CW, appuyer sur le bouton [MONI] (l'icone “MONI” disparait de l'afficheur).
  Si vous mettez le commutateur [BK-IN] sur Off, vous pouvez vous entraîner à la manipulation sans émettre mais en conservant votre écoute locale.
  Si vous réduisez votre puissance via le menu "111 TGEN TX PWR", l'indicateur d'ALC a une déviation qui s'accroit; ceci est normal et n'indique aucun problème particulier (tout simplement parce que c'est l'accroissement de la tension d'ALC qui est utilisée pour réduire la puissance).

UTILISATION DU MANIPULATEUR ÉLECTRONIQUE INCORPOIRE

Utilisation du "full break-in" (QSK)

Quand il arrive d'usine, le système TX/RX du FT-950 pour la CW est configuré en mode "Semi-break-in". Cependant, à l'aide du menu "043 A1A BK-IN", vous pouvez changer ce réglage en "full break-in" (QSK), dans lequel la commutation est suffisamment rapide pour entendre le signal entrant dans les espaces de manipulation.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour selectionner le menu "043 A1A BK-IN".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “043 A1A” et “BK-IN”.

1. Tourner le bouton [CLAR/VFO-B] pourmettre ce menu à “Full”.
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Un certain nombre de fonctions utiles et interesserantes sont disponibles pour l'utilisation du manipulator électronique.

Réglage du ratio (traits points) du manipulateur

Le menu peut être utilisé pour régler ce ratio pour le manipulatorélectronique incorpore. Ce ratio également appelé le "poids" a une valeur par défaut de 3:1 (untrait est trois fois plus long qu'un point ou un espace).

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour selectionner le menu "046 A1A WEIGHT".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “046 A1A” et “WEIGHT”.

1. Tourner le bouton [CLAR/VFO-B] pourmettre le“poids”à la valeur désirée.La plage de réglage disponible pour le ratio (traits points) est de 2.5 à 4.5 (valeur par défaut : 3.0).
2. Quand vous avez fini, appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

UTILISATION DU MANIPULATEUR ÉLECTRONIQUE INCORPORÉ

Sélection d'un mode opératione pour le manipulateur

La configuration du manipulatorélectronique peut être personalisée indépendamment pour la prise KEY de la face avant et celle de l'arrête du FT-950. Ceci permet l'utilisation de l'espacement automatique des caractères "Automatique Character Spacing" soit en abréged (ACS), tout comme l'utilisation du manipulatorélectronique via la prise de la face avant et une clé de manipulation simple ou d'une ligne de commande ordinateur via la prise du panneau arrêté.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le menu “037 A1A F-TYPE” (pour la prise KEY de la face avant) ou le menu “039 A1A R-TYPE” (pour la prise KEY du panneau arrêté).

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “037 A1A” et “F-TYPE” ou “039 A1A” et “R-TYPE”.

1. Tourner le bouton [CLAR/VFO-B]METTE le manipulator sur le mode désiré. Les sélections disponibles sont:

OFF: Le manipulateur électronique incorpore n'est pas activé (mode "straight key").
buG: Les points sont généres automatiquement par le manipulateur, mais les traits doivent etre commandes a la main.
ELE: A la fois, les points et les traits sont généres automatiquement à l'aide de votre clé de manipulation à palettes.
ACS: Mème manipulation que “ELE” sauf que les espaces entre les caractères sont mis par le manipulateur pour avoir la même longueur qu'untrait (soit trois points)

1. Quand vous avez fini, appuyer et maintainir la touche [MENU] pendant une seconde pour sauegarder le nouveau réglage et revenir en mode normal.

CALAGE CW (BATTEMENT ZERO)

Le calage (faire le battement zéro sur une autre station CW) est une technique qui demande une certaine habilité pour être sur que vous et l'autre station est précisément sur la même fréquence.

L'indicateur de réglage de la face avant peut également être déplaced pour que vous puissiez régler la fréquence de votre récepteur sur le centre du signal entrant à la tonalité correspondant à votre signal d'émission.

Utiliser le système SPOT

Si vous appuyez et maintenez la touche [SPOT] de la face avant, la tonalité "spot" est entendue et l'afficheur de la fréquence indique la fréquence de la tonalite spot. Celle-ci correspond à la tonalité de votre signal d'émission et si vous ajuster la fréquence du récepteur pour faire correspondre la tonalite du signal CW reçu avec celle du signal "spot", cette signal émission est précisé sur celui de l'autre station.

Relacher le bouton [SPOT] pour arrêté la tonalité spot.

Avis:

Sur un "pile-up" DX important, vous pouvez utiliser le système SPOT pour trouver un "trou" sur l'étendue des stations appelantes, au lieu de faire un battement zéro précis sur la dernière station qui a réussi le contact avec la station DX. Du côté de la station DX, si une douzaine ou plus d'opérateur s (utilisant également le système SPOT de chez Yaesu) appelent en même temps sur la même fréquence précise, leurs points et leurs traites se mélangeront pour former une tonalité continue comme une longue porteuse que la station DX ne pourrait décrypter. Dans une telle situation appeler un peu plus haut ou un peu plus bas peut facilitier le contact.
Le bar graphe de la face avant peut être utilisé également pour le réglage de la fréquence CW. Sa configuration est faite par le menu "006 DISP BAR SEL" en Usine, le bar graphe est initialisé avec la sélection "C-tn".

NOTE:

Le processus "Spot" CW utilise la tonalité Spot ou le bar graphe, avec le décalage de tonalité réel initiaisé par le menu "045 A1A PITCH" (voir page 112). Le décalage de tonalité peut être appliqué à n'importequelle fréquence entre 300Hz et 1050Hz , au pas de 50Hz , et vous pouvez soit adapter les tonalités à l'oreille (à l'aide de la touche [SPOT]) ou aligner la fréquence de réception de façon à ce que la LED centrale rouge du bar graphe soit allumée. Noter qu'il y a 21 "points" sur le bar graphe et en fonction de la résolution可以选择, le signal CW entrant peut très bien tomber à côté de la plage visible du bar graphe, si vous n'avez pas réalisé un alignment des tonalités suffisamment concourant.
La fréquence affichée, en CW, normalement prend en compte la fréquence “battement zéro” de votre décalage de porteuse. Ainsi, si vous étés en réception en USB sur 14.100.00 MHz, un signal avec 700 Hz de décalage à une fréquence “battement zéro” de porteuse CW qui sera 14.000.70 MHz; cette dernière fréquence sera celle que le FT-950 affichera par défaut. Cependant, vous pouvez changer l'affichage pour avoir le même affichage que celui que vous pouvez voir en SSB en utilisant le menu “O47 A1A FRQDISP” et régler la valeur à “dir” à la place de la valeur par défaut “OFSt”.

UTILISATION DE LA CW INVERSE

S'il vous arrivè de vous retrouver dans une situation difficile de brouillage, dans laquelle la station qui commet ces interférences ne peut être éliminée, vous avez la possibilité de passer en réception sur la bande latorale opposée. Cela peutmettre la fréquence de la station qui brouille dans une position dans laquelle il est plus facile de réaliser la réjection.

1. Pour commencer, voici un exemple avec le Mode CW (avec injection "USB" par défaut).
2. Maintenant en étant sur que votre sélection de mode est bien sur le VFO-A, appuyer sur la touche mode [CW] une fois de plus. Les icones “CW” et “LSB” apparaisent sur l'afficheur, indiquant que l'injection du côte “LSB” a été maintainant sélectionnée.
3. Appuyer sur la touche mode [CW] une fois de plus pour revenir du cote normal de l'injection (USB) et annuler l'emploi de la CW inversée. (Les icones "CW" et "USB" apparaissent sur l'afficheur).

NOTES:

Quand la CW inversée est activée, l'action de l'indicateur de réglage est inversée ainsi que ses indications.
Quand la tonalité du signal entrant est correctement alignée, la LED centrale rouge s'illumine que la CW inversée soit ou non activée.

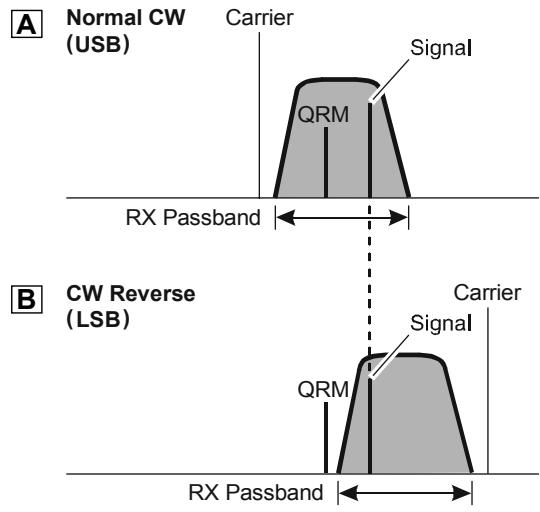

Sur l'illustration, la figure "A" montre le réglage normal de l'injection CW, du côte USB. Sur la figure "B", la CW inversée a été activée, de façon à receivevoir du côte de l'injection LSB pour éliminer les interférences.

L'effect bénéfique de changer de bande latérale est clairément démontré dans cet exemple.

RéGLAGE DU TEMPS DE RETOMBÉE CW

En semi-break-in (not QSK), le temps de retombée de l'émetteur, après la fin de votre émission, peut être régle sur une valeur comfortable en concordance avec votre vitesse de manipulation. Ceci est une fonction équivalente au réglage du "VOX Delay" utilisé en mode vocal, et le déliai peut varier entre 30 msec et 3 secondes via le menu "O44 A1A DELAY".

1. Appuyer brièvement sur la touche [BK-IN] pour activer l'émission CW (le menu “043 A1A BK-IN” doit être mis à “SEni”).
2. Appuyer sur la touche [MENU] pour entrer en mode menu.
3. Tourner le bouton [SELECT] pour Sélectionner le menu “044 A1A DELAY”.

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “044 A1A” et “DELAY”.

1. Commencer à émettre et régler le bouton [CLAR/VFO-B] pourmettrele temps de retombée que vous préférezpour un emploicomfortable.
2. Quand vous avez fini, appuyer et maintainir la touche [MENU] pendant une seconde pour savegarder le nouveau réglage et revenir en mode normal.

RéGLAGE DE LA TONALITE CW

Vou puez regler de la frquence centrale de la bande passante du recepteur, et changer la tonalite de votre decalage de porteuse CW, sur la tonalite que vous préfrez via le menu "045 A1A PITCH". La tonalite peut varier entre 300 Hz et 1050 Hz, au pas de 50 Hz.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour selectionner le menu "045 A1A PITCH".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “045 A1A” et “PITCH”.

1. Tourner le bouton [CLAR/VFO-B] pour sélectionn la tonalité souhaitée.
2. Quand vous avez fini, appuyer et maintainir la touche [MENU] pendant une seconde pour savegarder le nouveau réglage et revenir en mode normal.

Avis:

Vous pouvez vérifier la fréquence de la tonalité spot en appuyant sur le bouton [SPOT]. L'afficheur de la fréquence indique la fréquence de la tonalité spot.

TERMINOLOGIE:

Tonalité CW: Si vous vous régler exactement par battement zéro sur un signal CW entrant, vous ne pouvez pas le copier (un "battement zéro" implique une tonalité de 0Hz ). Cependant, le récepteur a un décalage de plusieurs centaines de Hz (normalement), ce qui permet à votre oreille de détecter la tonalité. Le décalage du BFO associé avec ce réglage (qui produit une tonalité audio comfortable) est appelé tonalité CW.

NOTE

MÉMOIRE DU MANIPULATEUR POUR CONCOURS

Le FT-950 est capable de faire l'envoi automatique de messages CW ( comme vous étés obligé de le faire en concours). Deux techniques pour l'enregistrement des messages sont disponibles : vous pouze soit envoyer le contenu du message désiré à l'aide des palettes de votre clé de manipulation (c'est le mode "Message Mémoire") ou vous pouze entraîr les caractères du texte à l'aide du dial principal et du bouton [CLAR/VFO-B] (c'est le mode "Mémoire texte").

Message Mémoire

Cinq canaux mémoires capables tener 50 caractères au total sont disponibles (utiliser le standard du mot PARIS pour la longueur des caractères et des mots).

Example: CQ CQ CQ DE W6DXC K (19 caractères)

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le registre mémoire CW dans lequel vous souhaitez dévelopme le message; pour le moment, vous estes juste en train de sélectionner la technique d'entrée de message (entree avec le manipulator ou entree de texte).

019 KEY CW MEM1

020 KEY CW MEM2
021 KEY CW MEM3
022 KEY CW MEM4
023 KEY CW MEM5

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre le “numéro de menu & le nom du groupe menu” et “le nom de la ligne menu”.

1. Tourner le bouton [CLAR/VFO-B] pourmettrele registre mémoire sélectionné à“tyP2”.Si vous souhaitezutiliserles palettesdevoret clé de manipulation pour l'entrée du message sur toutes les mémoires, mettez les cinq menus (#019\~023) à "tyP2".
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

TERMINOLOGIE:

Standard du mot PARIS: Par convention dans le monde industriel amateur (utilisé également par l'ARRL et d'autres), la longueur d'un "mot" CW correspond à la longueur des caractères Morse formant le mot "PARIS". Ces longueurs de caractère (point/trait/espace) et utilisé pour définir rigoureusement une vitesse de manipulation en "mots par minute".

PROGRAMMER EN MODEMESSAGE MÉMOIRE

(AVEC VOTRE CLÉ À PALETTES)

1. Appuyer sur le bouton [CW] pourmettrele mode opératione sur CW.
2. Mettre le commutateur [BK-IN] à Off.
3. Activer le manipulateur électronique interne en appuyant le commutateur [KEYER], si nécessaire.
4. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la mémoire manipulator. Une de ces indications apparait dans la fenêtre multi fonction sur l'afficheur; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4”, ou “PLY5”.
5. Tourner le bouton [SELECT] pour sélectionner la mémoire manipulateur ("rEC1" à "rEC5") dans laquelle vous souhaitezmettre un message.
6. Appuyer brievement sur le bouton [SELECT]. L'icone "REC" apparait clignotante sur l'afficheur.
7. Envoyer le message souhaité avec votre manipulateur à palettes.

Avis:

Si vous ne manipuez pas dans les cinq seconds qui suivent l'appui sur le bouton [SELECT] la méthode de mise en mémoire est annulée.
8. Appuyer brievement sur le bouton [SELECT] une fois de plus à la fin de votre message. jusqu'à 50 caractères peuvent être charges sur chaque des cinq mémoires.

NOTE:

Vouvelez faire très attention pendant votre manipulation pour vous assurer que les espaces entre les lettres et les mots sont correctement effectués; Si votre cadence n'est pas bonne vous retrouvrez vos défauts dans le message charge en mémoire.

Pour une(Meilleure)utilisation des mémoires manipulateurs,nousvousrecommendndesmettrele menu“037A1AF-TYPE”et/oule menu“039A1AR-TYPE”à“ACS"(espacement automatique des caractères) quandyouvoulezprogrammerles mémoires manipulator.

MÉMOIRE DU MANIPULATEUR POUR CONCOURS

VÉRIFIER LE CONTENU DES MÉMOIRES CW

1. S'assurer que le "break-in" est toujours non actif par le bouton [BK-IN].
2. Appuyer sur le bouton [MONI] pour activer le contrôle CW. L'icone “MONI” apparait sur l'afficheur.
3. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la mémoire manipulator. Une de ces indications apparait dans la fenêtre multi fonction sur l'afficheur; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4”, ou “PLY5”.
4. Tourner le bouton [SELECT] pour selectionner la mémoire manipulateur ("PLY1" à "PLY5") dans laquelle se trouve le message que vous souhaitez vérifier.
5. Appuyer brievement sur [SELECT]. Vous pouvez entendre le résultat sur 1 'écoute locale, mais aucun signal HF n'est émis.

NOTE:

régler niveau du monitor à l'aide du bouton [MONI].

LECTURE SUR L'AIR DES MESSAGES CW

1. Appuyer sur la touche [BK-IN] pour activer l'émission. Soit le "full break in" ou le "semi break in" est activé, dépendant du réglage du menu "043 A1A BK-IN".
2. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la mémoire manipulateur. Une de ces indications apparait dans la fenêtre multi fonction sur l'afficheur; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4”, ou “PLY5”.
3. Tourner le bouton [SELECT] pour sélectionner la mémoire manipulateur ("PLY1" à "PLY5") dans laquelle se trouve le message que vous souhaitez transmettre.
4. Appuyer brièvement sur [SELECT]. Le message programme est envoyé sur l'air.

NOTE:

Si vous decidez par la suite d'utiliser la technique "Text Memory" pour la mise en mémoire, merci de noter que le contenu d'un message charge par manipulation ne sera pas transmis quand vous sélectionnez la technique "Text Memory" sur un registre mémoire particulier (le mode menu étant à "tyP1").

Émission en mode balise

Il est possible d'émettre, de façon répétitive en mode balise, n'importe quel message programme soit par manipulation entree soit par la méthode "Texte". Le délaie entre les répetitions de message peut être régle entre 0 et 255 secondes via le menu "O16 KEY BEACON". Si vous ne souhaitez pas le mode balise, merci de mettre ce menu à "OFF".

Pour transmettre le message:

1. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la mémoire manipulateur. Une de ces indications apparait dans la fenêtre multi fonction sur l'afficheur; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4”, ou “PLY5”.
2. Tournier le bouton [SELECT] pour selectionner la mémoire manipulateur ("PLY1" à "PLY5") dans laquelle se trouve le message que vous souhaitez transmettre en mode balise.
3. Appuyer brievement sur le bouton [SELECT]. La transmission repétitive du message balise commence. Appuyer sur le bouton [SELECT] une fois de plus pour arrêté la transmission en mode balise.

MÉMOIRE DU MANIPULATEUR POUR CONCOURS

Mémoire TEXT

Les quatre canaux pour les messages de la mémoire CW (jusqu'à 50 caractères au total) peuvent également être programmés en utilisant la technique "text". Cette technique est quelques part moins naturelle que celle de l'envoi direct par la manipulation, mais permet d'assurer un espacement précis des caractères.

Example 1: CQ CQ CQ DE W6DXC K (20 caractères)

Maintenant nous pouvons utiliser une autre fonction puissant de la mémoire du manipulateur CW, il s'agit de la fonction ("comptage") attribuant un numéro de contact séquentiel pour les concours.

Example 2:59910200#K(15caracteres)

MISE EN MÉMOIRE TEXTE

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le registre mémoire CW dans lequel vous souhaitez mettre le message; ensuite il s'agit de sélectionner la technique d'entrée du message (Text).

019 KEY CW MEM1
020 KEY CW MEM2
021 KEY CW MEM3
022 KEY CW MEM4
023 KEY CW MEM5

Avis:

Appuyer brievement sur le bouton [SELECT] pour permuter l'affichage du menu entre le "numéro de menu & le nom du groupe menu" et "le nom de la ligne menu".

1. Tourner le bouton [CLAR/VFO-B] pourmettrele registremémoire sélectionné à“tyP1”.Si youssouhaitezmettre du message texte sur toutes les mémoires, mettezles cinq menus (#020\~024)à "tyP1".
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

PROGRAMMATION DES MESSAGES TEXTE

1. Appuyer sur la touche mode [CW] pourmettrele mode opératione sur CW.
2. Etre sur que "break-in" n'est pas actif en appuyant sur la touche [BK-IN] si nécessaire.
3. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la mémoire manipulator. Une de ces indications apparait dans la fenêtre multi fonction sur l'afficheur; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4”, ou “PLY5”.
4. Tourner le bouton [SELECT] pour sélectionner la mémoire manipulateur ("rEC1" à "rEC5"), dans laquelle vous souhaitez programmermer le texte.
5. Appuyer brievement sur le bouton [SELECT].

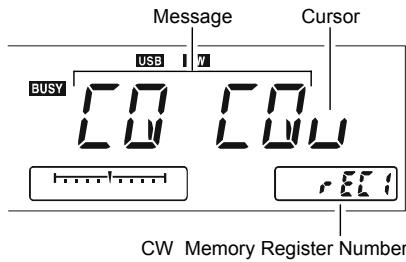

6. Utiliser le dial principal pour positionner le curseur et le bouton [CLAR/VFO-B] pour désigner les caractères à programmer dans la mémoire. Dans le cas du second exemple ci-dessus le caractère “#” désigne l'emplacement où apparaît le numéro de concours.
7. Quand le message est complet, ajouter le caractère "3" à la fin pour marquer la fin de message.
8. Appuyer et maintainir la touche [SELECT] pendant une seconde pour sortir, une fois que tous les caractères ont été programmés, le caractère “ ” inclus.

Avis:

Un appui bref sur le bouton [SELECT] permet d'annuler la programmation.

MÉMOIRE DU MANIPULATEUR POUR CONCOURS

VERIFICATION DU CONTENU DE LA MÉMOIRE CW

1. S'assurer que le "break-in" n'est pas actif à l'aide du bouton [BK-IN].
2. Appuyer brievement sur le bouton [MONI] pour activer le contrôle CW. L'icône “[MONI]” apparait sur l'afficheur.
3. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la mémoire manipulateur. Une de ces indications apparait dans la fenêtre multi fonction sur l'afficheur; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4”, ou “PLY5”.
4. Tourner le bouton [SELECT] pour sélectionner la mémoire manipulateur ("PLY1" à "PLY5") dans laquelle se trouve le message que vous venez d'enregistrer.
5. Appuyer brièvement sur [SELECT]. Vous pouvez entendre le résultat sur l 'écoute locale, mais aucun signal HF n'est émis.

[MONI] Button [SELECT] Knob

NOTE:

régler niveau du monitor à l'aide du bouton [MONI].

Effacer des caractères saisis précédemment

Avec le Dial principal se positionner sur la derniere lettuce correcte du message. Ensuite tourner le bouton [CLAR/VFO-B] pour selectionner le caractère "J"; Tout ce qu'il y a après ce caractère est effacé.

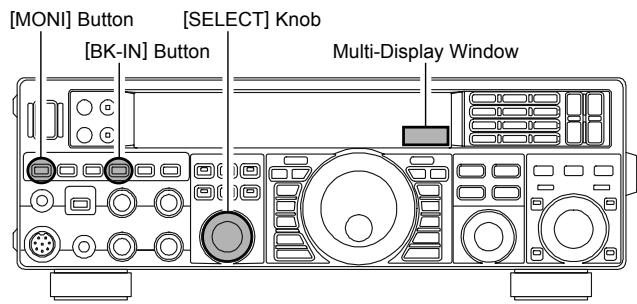

LECTURE DUMESSAGE CW SUR L'AIR

1. Appuyer sur la touche [BK-IN] pour activer l'émission. Soit le “full break in” ou le “semi break in” est activé, dépendant du réglage du menu “043 A1A BK-IN”.
2. Appuyer brievement sur le bouton [MONI] pour activer le contrôle CW. L'icône “[MONI]” apparait sur l'afficheur.
3. Appuyer et maintainir le bouton [SELECT] pendant une seconde pour activer la mémoire manipulator. Une de ces indications apparait dans la fenêtre multi fonction sur l'afficheur; “rEC1”, “rEC2”, “rEC3”, “rEC4”, “rEC5”, “PLY1”, “PLY2”, “PLY3”, “PLY4”, ou “PLY5”.
4. Tourner le bouton [SELECT] pour sélectionner la

mémoire manipulateur ("PLY1" à "PLY5") dans laquelle se trouve le message que vous souhaitez transmettre.

1. Appuyer brièvement sur [SELECT]. Le message programme est envoyé sur l'air.

NOTE:

Si vous decidez par la suite d'utiliser la technique "Message mémoire" pour la mise en mémoire, merci de noter que le contenu d'un message chargeé par la technique texte ne sera pas transmis quand vous sélectionnez "Message mémoire" sur un registre mémoire particulier (le réglage du mode menu est à "tyP2").

Vouss pouvez utiliser les aptitudes de message CW du FT-950 avec le clavier télécommande FH-2, à brancher sur la prise REM du panneau arrêté.

Message Mémoire

Cinq canaux mémoires capables tenir 50 caractères au total sont disponibles (utiliser le standard du PARIS pour la longueur des caractères et des mots).

Example: CQ CQ CQ DE W6DXC K (19 caractères)

METTRE UNMESSAGE EN MÉMOIRE

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tournier le bouton [SELECT] pour sélectionner le registre mémoire CW dans lequel vous souhaitezmettre le message; pour le moment, vous estes juste entrain de sélectionner la technique d'entrée de message (entree avec le manipulator ou entree de texte).

019 KEY CW MEM1
020 KEY CW MEM2
021 KEY CW MEM3
022 KEY CW MEM4
023 KEY CW MEM5

Avis:

Appuyer brievement sur le bouton [SELECT] pour permuter l'affichage du menu entre le "numéro de menu & le nom du groupe menu" et "le nom de la ligne menu".

1. Tourner le bouton [CLAR/VFO-B] pourmettrele registre mémoire sélectionné à“tyP2”.Si youssouhaitezutiliserles palettesdevoretcléde manipulation pour l'entrée du message sur toutes les mémoires, mettez les cinq menus (#019\~023) à "tyP2".

1. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Programmation du numero de contact (concours)

Utiliser ce processus si vous commencez un concours ou s'il vous arrivè de perdre la synchronisation du numérotage au milieu d'un concours.

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le menu "018 KEY CONTEST". Le numéro de contact courant apparait dans la fenêtre multi fonctions de l'afficheur.

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “018 KEY” et “CONTEST”.

1. Tourner le bouton [CLAR/VFO-B] pourmettre le numero de contact à la valeur souhaïée.

Avis:

Appuyer sur le bouton [CLEAR] (situé au dessus et à droit du bouton [SELECT]) pour remettre le numéro à “1”.

1. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

MÉMOIRE DU MANIPULATEUR POUR CONCOURS AVEC LE FH-2

PROGRAMMER EN MODEMESSAGE MÉMOIRE

(AVEC VOTRE CLÉ À PALETTES)

1. Mettre le mode opératione sur CW.
2. Mettre le commutateur [BK-IN] à Off.
3. Activer le manipulatorélectronique interne en appuyant le commutateur [KEYER], si nécessaire.
4. Appuyer sur la touche [MEM] du FH-2. L'icone "REC" clignotante apparait sur l'afficheur.

1. Appuyer sur la touche [1]~[5] sur le FH-2 pour lancer le processus de mise en mémoire, et l'icone “REC” devient stable.

1. Envoyer le message souhaité avec votre manipulateur à palettes.

Avis:

Si vous ne démarrez pas la manipulation dans les dix secondes, la procédure de mise en mémoire est annulée.

1. Appuyer sur la touche [MEM] du FH-2 une fois de plus à la fin de votre message. Jusqu'à 50 caractères peuvent être charges sur chaque des cinq mémoires.

NOTE:

Vou devez fait très attention pendant votre manipulation pour vous assurer que les espaces entre les lettres et les mots sont correctement effectuels; Si votre cadence n'est pas bonne vous retrouvrez vos défauts dans le message charge en mémoire.

Pour une(Meilleure)utilisation des mémoires manipulateurs,nousvousrecommendonsdemettrele menu“037A1AF-TYPE”et/ou“039A1AR-TYPE”à “ACS”(espacement automatique des caractères) quand vous voulezprogrammerles mémoires manipulator.

VERIFIER LE CONTENU DES MÉMOIRES CW

1. S'assurer que le "break-in" est toujours non actif par le bouton [BK-IN].
2. Appuyer sur le bouton [MONI] pour activer le contrôle CW. L'icone “MONI” apparait sur l'afficheur.
3. Appuyer sur la touche [1] à [5] du FH-2 pour vérifier votre enregistrement. L'icone "PLAY" apparait sur l'afficheur, et vous peuvent entendre le résultat sur l'écoute locale, mais aucun signal HF n'est émis.

NOTE:

Vous pouvez régler le niveau du monitor à l'aide de la commande [MONI].

LECTURE SUR L'AIR DES MESSAGES CW

1. Appuyer sur la touche [BK-IN] pour activer l'émission. Soit le "full break in" ou le "semi break in" est activé, dépendant du réglage du menu "043 A1A BK-IN".
2. Appuyer sur la touche [1] à [5] du FH-2, en fonction du registre mémoire CW qui contient le message que vous souhaitez envoyer. Le message programme est alors envoyé sur l'air.

NOTE:

Si vous decidez par la suite d'utiliser la technique "Text mémoire" pour la mise en mémoire, besoin de noter que le contenu d'un message charge par manipulation ne sera pas transmis quand vous sélectionnez la technique "text mémoire" sur un registre mémoire particulier (le menu mode est à "byP1").

MÉMOIRE DU MANIPULATEUR POUR CONCOURS AVEC LE FH-2

Mémoire TEXT

Les cinq canaux pour les messages de la mémoire CW (jusqu'à 50 caractères au total) peuvent également être programmés en utilisant la technique "text". Cette technique est quelques part moins naturelle que celle de l'envoi direct par la manipulation, mais permet d'assurer un espacement précis des caractères.

Example 1: CQ CQ CQ DE W6DXC K (20 caractères)

Maintenant nous pouvons utiliser une autre fonction puissant de la mémoire du manipulateur CW, il s'agit de la fonction ("comptage") attribuant un nombre de contact séquentiel pour les concours.

Example 2:59910200#K(15caracteres)

MISE EN MÉMOIRE TEXTE

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour sélectionner le registre mémoire CW dans lequel vous souhaitez mettre le message; ensuite il s'agit de sélectionner la technique d'entrée du message (Text).

019 KEY CW MEM1
020 KEY CW MEM2
021 KEY CW MEM3
022 KEY CW MEM4
023 KEY CW MEM5

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre le “numéro de menu & le nom du groupe menu” et “le nom de la ligne menu”.

1. Tournier le bouton [CLAR/VFO-B] pourmettrele registre mémoire sélectionné à“tyP1”.Si vous souhaitezutiliser cette technique d'entrée pour toutes les mémoiresmettreles cinq menus (#019\~023)à "tyP1".
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal.

MÉMOIRE DU MANIPULATEUR POUR CONCOURS AVEC LE FH-2

PROGRAMMATIONMESSAGE TEXTE

1. Appuyer sur la touche mode [CW] pourmettre le mode opératione sur CW.
2. Etre sur que "break-in" n'est pas actif en appuyant sur la touche [BK-IN], si nécessaire.
3. Appuyer sur la touche [MEM] du FH-2. L'icone "REC" clignotante apparait sur l'afficheur.

1. Appuyer sur la touche [1] ~ [5] sur le FH-2 pour lancer le processus de mise en mémoire, et l'icone “REC” devient stable.

1. Utiliser les touches [▲] et [▷] du FH-2 pourmettre le curseur en position et utiliser les touches [▲] and [▼] pourCHOISIR la lettuce ou le chiffre àprogrammer à chaque emplacement de la mémoire.Dans le cas du second exemple ci-dessus,le caractère“#”désigné l'emplacement du numero de contact.

Avis:

Vous pouvez également utiliser le Dial principal et le bouton [CLAR/VFO-B] pour programmer les caractères du message.

1. Quand le message est complet, ajouter le caractère "j" comme marque de fin de message.
2. Appuyer et maintainir la touche [MEM] du FH-2 pendant une seconde une fois que tous les caractères sont programmes y compris la marque de fin de message “J”.

Suppression de caractères déjà charges

Utiliser les touches [▲] et [▷] du FH-2 ou le Dial principal pour sélectionner le dernier caractère correct du message. Ensuite utiliser les touches [▲] et [▼] ou tourné la commande [CLAR/VFO-B] pour désirer le caractère “)]; Tout ce qu'il y a après ce caractère est effacé.

MÉMOIRE DU MANIPULATEUR POUR CONCOURS AVEC LE FH-2

VÉRIFIER LE CONTENU DE LA MÉMOIRE CW

1. S'assurer que le "break-in" n'est pas actif par la touche [BK-IN].
2. Appuyer sur le bouton [MONI] pour activer le contrôle CW. L'icone “MONI” apparait sur l'afficheur.
3. Appuyer sur la touche [1] à [5] du FH-2, en fonction du registre mémoire CW qui contient le message que vous souhaitez envoyer. Le message programme est alors envoyé sur l'air.

NOTE:

Vou puez regler le niveau du monitor à l'aide de la commande [MONI].

LECTURE DUMESSAGE CW SUR L'AIR

1. Appuyer sur la touche [BK-IN] pour activer l'émission. Soit le "full break in" ou le "semi break in" est activé, dépendant du réglage du menu "043 A1A BK-IN".
2. Appuyer sur la touche [1] à [5] du FH-2, en fonction du registre mémoire CW qui contient le message que vous souhaitez envoyer. Le message programme est alors envoyé sur l'air.

NOTE:

Si vous decidez par la suite d'utiliser la technique "Message mémoire" pour la mise en mémoire, merci de.noter que le contenu d'un message charge par la technique texte ne sera pas transmis quand vous sélectionnez la technique "message mémoire" sur un registre mémoire particulier (le menu mode est à "byP2").

Déprénter le numéro de contact

Utiliser ce processus si le numéro de contact courant est en légère avance par rapport au numéro réel que vous vous souhaitez envoyer (suite à un double QSO corrige, par exemple).

Appuyer brievement sur la touche [DEC] du FH-2. Le numero de contact courant est réduit de un. Appuyer sur la touche [DEC] du FH-2 autant de fois que nécessaire pour se repositionner sur le bon numero. Si vous allez trop loin, utiliser la technique "programmation du numero de contact" décrite ci-dessus.

UTILISATION DE BASE

1. Appuyer plusieurs fois sur le bouton [AM/FM], jusqu'àu moment ou l'icone “FM” apparait sur l'afficheur, pour selectionner le mode FM.
2. Tourner le Dial principal pour sélectionner la fréquence souhaïée. En appuyant sur les boutons [UP] ou [DWN] du microphone il est possible de changer la fréquence au pas de 5 kHz.
3. Appuyer sur le commutateur PTT du microphone (ou appuyer sur le commutateur [MOX] de la face avant) pour passer en émission. Parler dans le microphone avec un niveau de voix normal. Relâcher le PTT ou le commutateur [MOX] pour revenir en réception.
4. Le réglage du gain du microphone peut être réalisé de deux manières. En Usine, un niveau par défaut a étéprogramme et il doit donner satisfaction dans la plus part des situations. Cependant, à l'aide du menu "056 F3E FM MIC", vous pouvezmettre une valeur fixe différente ou besoin l'option "ur", qui vous permet d'utiliser la commande [MIC GAIN] de la face avant pour régler le gain du microphone en mode FM.

Avis:

Vous pouvez changer le pas de réglage du Dial principal via le menu "089 TUN FM DIAL".
- Vous pouvez changer le pas de réglage des touches [UP]/[DWN] du microphone via le menu "088 TUN FM STEP".
Le contrôleur d'émission est un autre moyen pour vérifier le bon réglage du gain micro en FM. En appuyant sur le bouton [MONI], puis en réglant la commande [MONI] pour un niveau d'écoute comfortablependant que vousêtes en train d'émettre, vousêtes en mesure de faire la différence de déviation en fur et à mesure de vos réglages.
Le mode FM est uniquement utilisé sur les bandes amateurs 28MHz et 50MHz couvertes par le FT-950. Merci de ne pas utiliser la FM sur les autres bandes.

UTILISATION EN RELAIS

Le FT-950 peut être utilisé sur les relais 29 MHz et 50 MHz.

1. Tourner le Dial principal pour semettre sur fréquence de sortie du relais.
2. Si l'utilisation d'une tonalité CTCSS est souhaïée ou nécessaire, appuyer et maintainir la touche [AM/FM] pendant une seconde pour activer le mode CTCSS.
3. Tourner le Dial principal pour sélectionner le mode CTCSS souhaité. Si vous avez juste besoin d'envoyer la tonalité d'encodage d'entrée, sélectionner “TN”. Pour une utilisation plus complète d'encodage/decodage, désirir. Les可以选择 disponibles sont “OFF” → “TN (Tone Encoder)”

"TS (Tone Squelch)" "OFF".

1. Tourner le bouton [CLAR/VFO-B] pour sélectionner la tonalité CTCSS devant être utilisé. Un total de 50 tonalités CTCSS standard est disponible (voir le tableau des tonalités CTCSS).
2. Appuyer sur la touche [AM/FM] pour désiré le sens du décalage relatis souhaité. les sélections possibles sont

$$ " \mathbf {S}" \rightarrow " + " \rightarrow " - " \rightarrow " \mathbf {S}" $$

ou la dette "S" représenté l'utilisation en "Simplexe" (pas d'emploi relat).

1. Appuyer et maintainir la touche [AM/FM] pendant une seconde pour sortir du mode initiaisation du traffic relais.
2. Appuyer sur le PTT du microphone (ou appuyer sur le commutateur) pour passer en émission. Vous observez que la fréquence à un décalage qui correspond au réglage que vous avez programmé précédemment, et l'indication “T” apparait sur le digit des “10 Hz” de la fréquence pendant l'émission. Parler dans le microphone avec un niveau de voix normal, et relâcher le PTT ou le commutateur [MOX] pour revenir en réception.

Avis:

L'emploi d'un reli est méorisé indépendament dans le VFO-A et dans le VFO-B.
Le décalage relais conventionnel qui est utilisé sur 29 MHz est de 100 kHz, tandis que sur le 50 MHz le décalage peut varier entre 500 kHz et 1.7 kHz (ou plus). Pour programmer le décalage relais approprié, utiliser les menus "057 F3E 28 RPT" (28 MHz) et "058 F3E 50 RPT" (50 MHz).

CTCSS TONE FREQUENCY (Hz)
67.0	69.3	71.9	74.4	77.0	79.7	82.5	85.4
88.5	91.5	94.8	97.4	100.0	103.5	107.2	110.9
114.8	118.8	123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9	171.3	173.8
177.3	179.9	183.5	186.2	189.9	192.8	196.6	199.5
203.5	206.5	210.7	218.1	225.7	229.1	233.6	241.8
250.3	251.4	-	-	-	-	-	-

EMPLOI DE L'APPEL SELECTION

Vouss pouvez également utiliser le "Tone Squelch" qui permet de tener votre récepteur silencieux et de laisser passer uniquement un signal entrant marqué de la tonalité CTCSS que vous avez préalablement sélectionnée sur votre récepteur. C'est l'expérience effective. Le squelch de leur récepteur ne s'ouvre que sur la tonalité requise.

1. Tourner le Dial principal pour semettre sur la fréquence de sortie du relais.
2. Appuyer et maintainir la touche [AM/FM] pendant une seconde pour activer le mode CTCSS.
3. Tournier le Dial principal pourCHOISIR "TS". Les choix disponibles sont :

1. Tourner le bouton [CLAR/VFO-B] pour sélectionner la tonalité CTCSS à utiliser. Un total de 50 tonalités CTCSS standard est disponible (voir le tableau des tonalités CTCSS).
2. Appuyer et maintainir la touche [AM/FM] pendant une seconde. L'indication “D” apparait sur le digit des “10 Hz” de la fréquence indique que le tone décodeur est engagé. L'indication “T” sur le digit des “10 Hz” de la fréquence pendant l'émission indique que l'appel sélectif est engagé.

Avis:

est mémorisé indépendamment dans le VFO-A et dans le VFO-B.

FONCTIONS MÉMOIRE PRATIQUES

Le FT-950 dispose de 99 mémoires régulières, libellées de “01” à “99”, neuf paires de mémoires pour accueillir les limites de la recherche mémoire programmée, libellées “P1L/P1U” à “P9L/P9U”, et cinq 5 mémoires QMB (banque mémoires rapides), libellées “C-1” à “C-5”. Chacune memorise divers réglages, et pas uniquement la fréquence et le mode du (VFO-A) (Voir ci dessous). Par défaut, les 99 mémoires régulières sont contenues dans un groupe; cependant, elles peuvent être structurées jusqu'à six groupes séparés, si nécessaire.

NOTE:

Les canaux mémoire du FT-950 charge les données suivantes (pas uniquement la fréquence de traffic):

La fréquence VFO-A
Le mode VFO-A
Le statut du clarifier et son décalage en fréquence
Le statut ANT
Le statut IPO
Le statut du filtrre de protection et sa bande passante
Le statut de l'attenuateur
Le statut Noise blanker
Le statut SHIFT FI et WIDTH
Le statut du filtré CONTOUR et sa fréquence de pointe
Le statut de la réduction de bruit DSP et son algorithme de réduction sélectionné.
Le statut filtré Notch DSP (NOTCH)
Le statut de la bande passante NAR
Le statut du filtrre Notch Auto DSP
La direction du décalage relais et le décalage fréquence
Le statut CTCSS et la fréquence de la tonalité

QMB (BANQUE MÉMOIRES RAPIDES)

La banque mémoire rapide est composée de cinq mémoires (libellées “C-1” à “C-5”) indépendantes des mémoires régulières et PMS. Celles-ci permettent de sauvegarder rapidement un contexte de traffic en vue d'un rappel ultérieur.

Mémorisation dans un canal QMB

1. Se régler sur la fréquence désirée sur le (VFO-A).
2. Appuyer sur la touche bleue [QMB(STO)] Un "beep" vient confirmer que le contenu du (VFO-A) a bien eté écrit dans la mémoire QMB disponible courante.

Si vous appuyez de façon répétitive sur la touche [QMB(STO)], les mémoires QMB sont écrites dans l'ordre suivant:

$$ \mathrm {C} 2 \rightarrow \mathrm {C} 3 \rightarrow \mathrm {C} 4 \rightarrow \mathrm {C} 5 \rightarrow \mathrm {C} 1. $$

Une fois que les cinq mémoires QMB sont remplies, les données précédentes (débutant au canal C-1) sont écrasées sur une base "first-in, first-out".

Rappel d'un canal QMB

1. Appuyer sur le bouton [QMB(RCL)]. Les données du canal QMB courant apparaissent dans la zone d'affichage de la fréquence et le numéro de canal QMB dans la zone de la fenêtre multi fonctions.
2. En appuyant de façon répétitive sur la touche [QMB(RCL)] vous fait parcourir les canaux QMB: C-2 → C-3 → C-4 → C-5 → C-1.
3. Appuyer sur le bouton [V/M] pour revenir en mode VFO ou en mode mémoire.

Avis:

En tournant le Dial principal, ou en changeant le mode opératione, met le transceiver en mode "Memory Tune", qui est un vérable "pseudo-VFO"temporaire pour se régler en fréquence à partir du contenu d'un canal mémoire. Si vous n'écrasez pas le contenu du canal mémoire courant, les valeurs initiales de ce contenu ne sont absolument pas touchées par ce "réglage mémoire".

UTILISATION DU SYSTÉME MÉMOIRE STANDARD

Le système de mémoires du FT-950 permet l'emploi de 99 mémoires, chacune memorisant la fréquence,le mode et une grande variété d'informations donnant le statut de diverses fonctions qui vous ont été détaillées précédemment. Les mémoires peuvent être groupées dans six groupes mémoires au maximum et en plus vous avez 9 paires de mémoires de limites de bande (PMS) ainsi qu'une banque de cinq mémoires rapides QMB.

Mise en mémoire

1. Mettre sur le (VFO-A) la fréquence, le mode et les statuts de toutes les fonctionnalités que vous souhaitez mémoriser.
2. Appuyer brièvement sur le bouton [A▶M] (le numéro de canal mémoire courant commence à clignoter sur la fenêtre multi fonctions); le contenu du canal mémoire courant est affché sur la zone d'affichage de la fréquence.
3. Tournier le bouton [CLAR/VFO-B] pour sélectionner le canal mémoire pour charger les données. Si vous avez sélectionné un canal qui contient déjà quelque chose, cette fréquence apparaît sur la zone d'affichage de la fréquence.
4. Appuyer et maintainir la touche [A▶M] pendant une seconde pour charger la fréquence et toutes les autres données dans le canal mémoire sélectionné. Un double "beep" vous confirme que vous avez assez tenu la touche [A▶M].

Rappel d'un canal mémoire

1. Appuyer sur le commutateur [V/M] si nécessaire, pour entrer en mode mémoire. Un numéro de canal mémoire apparait dans la fenêtre multi fonction.

Avis:

Si vous ne pouvez pas entraire en "mode mémoire", vérifier l'indicateur commutateur [VFO-B(RX)]. S'il est vert, appuyer sur l'indicateur commutateur [VFO-A(RX)] pour désactiver l'indicateur commutateur [VFO-B(RX)], puis appuyer à nouveau sur le bouton [V/M].

1. Appuyer sur la touche [MCH]. La LED orange du commutateur est allumée indiquant que vous étés prét pour rappeler un canal mémoire.
2. ÀpRES avoir appuyé sur la touche [MCH], vous pouvez tourner le bouton [CLAR/VFO-B] pour sélectionner le canal mémoire désiré.

Avis:

Pour travailler dans un groupe mémoire particulier, appuyer sur la touche [GRP] (La LED intégrée luit en orange), puis tourné le bouton [CLAR/VFO-B] pour sélectionner le groupe mémoire souhaïte. Ensuite appuyer sur le bouton [MCH] (La LED intégrée luit en orange); vous pouvez maintainant désir le canal dans le groupe mémoire sélectionné.

UTILISATION DU SYSTème Mémoire STANDARD

Vérifier le statut d'un canal mémoire

Avant de charger un canal mémoire vous pouvez vérifier le contenu courant de ce canal sans risque d'écraser accidentellement les données.

1. Appuyer brievement sur la touche [A> M].
   Les données continues dans le canal mémoire courant sélectionnè sont affichées dans la zone d'affichage de la fréquence. Cependant, comme vous étés uniquement en train de vérifier le contenu du canal mémoire, votre radio ne s'est pas mise sur la fréquence de ce canal mémoire.
2. Tournier le bouton [CLAR/VFO-B] pour sélectionner un autre canal mémoire. Pour sortir du mode vérification du mode mémoire, appuyer sur la touche [A▶M] une fois de plus.

Avis:

Quand la fonction de vérification de mémoire est activée, le numéro de canal mémoire clignote dans la fenêtre multi fonctions.
Quand vous opérez en mode VFO, en utilisant la fonction vérification mémoire, vous pouvez partager le contenu courant du VFO dans la mémoire sélectionnée en appuyant et maintainant la touche [A>BM] pendant une seconde (jusqu'au double "beep"). Inversement, si vous souhaitezAML etraque dans le registre du (VFO-A), appuyer et dévelopir la touche [M>A] pendant une seconde.

Effacer les données d'un canal mémoire

1. Appuyer sur le bouton [V/M], si nécessaire, pour entrer en mode VFO.
2. Appuyer sur la touche [A▶M]. Les données chargées dans le canal mémoire sélectionné courant sont affichées dans la zone d'affichage de la fréquence.
3. Tourner le bouton [CLAR/VFO-B] pour sélectionner le canal mémoire que vous voulez effacer. Le numéro de canal mémoire apparait dans la fenêtre multi fonction.
4. Appuyer sur le commutateur [LOCK] pour effacer le contenu du canal mémoire sélectionné.

Avis:

Le FT-950 n'efface pas le contenu du canal mémoire "O1" (et "US1" à "US5": en version U.S.).
□Après l'effacement,seul le numero de canal mémoire demeure;la donnée“fréquence”disparait de l'affichage.
Si vous faite une erreur et que vous souhaitez remettre le contenu de la mémoire, répéter juste les points (1) à (4) ci-dessus.

Transfert des données en mémoire dans le (VFO-A)

Yououpuze transfereirelcontenu du canal memoire selectionnede nle (VFO-A),siyoulesouhaitez.

1. Appuyer sur le commutateur [V/M] si nécessaire, pour semettre en mode mémoire. Le numéro de canal mémoire apparait dans la fenêtre multi fonction.

Avis:

Si vous ne pouvez pas enter en "mode mémoire", vérifier l'indicateur commutateur [VFO-B(RX)]. S'il est vert, appuyer sur l'indicateur commutateur [VFO-A(RX)] pour désactiver l'indicateur commutateur [VFO-B(RX)], puis appuyer à nouveau sur le bouton [V/M].

1. Appuyer sur la touche [MCH]. La LED orange du commutateur est allumée indiquant que vous étés prét pour rappeler un canal mémoire.
2. ÀpRES avoir appuyé sur la touche [MCH], vous pouvez tourner le bouton [CLAR/VFO-B] pour sélectionner le canal mémoire désiré.
3. Appuyer et maintainir la touche [M▶A] pendant une seconde, jusqu'à ce que vous entendiez le double "beep". Les données du canal mémoire sélectionné sont maintenant dans le (VFO-A).

Avis:

Ce transfert de données dans le (VFO-A) n'attécte pas le contenu original du canal mémoire concerné; Ceci est une fonction de "copie" qui laisse le contenu mémoire inchangé.

Emploi du réglage mémoire

Voupez librement you regler en frquence en utilisant les contenus des canaux mémoires selon un mode "réglage mémoire" tout à fait similaire au mode VFO. Tant que you n'écrasez pas le contenu de la mémoire courante, l'utilisation du réglage mémoire n'altère pas le contenu du canal mémoire.

1. Appuyer sur le commutateur [V/M] pour rappeler n'importe quel canal mémoire.

Avis:

Si vous ne pouvez pas enter en "mode mémoire", vérifier l'indicateur commutateur [VFO-B(RX)]. S'il est vert, appuyer sur l'indicateur commutateur [VFO-A(RX)] pour désactiver l'indicateur commutateur [VFO-B(RX)], puis appuyer à nouveau sur le bouton [V/M].

1. Tourner le Dial principal; vous pouvez maintainant observer que la fréquence du canal mémoire est changée.

Avis:

L'indication "MT" remplace "MR" dans la multi fenêtre, indiquant que vous étés passé en mode "Mémoire Tune" c'est à dire réglage mémoire.
Etant en mode réglage mémoire, vous pouvez changer de mode opératione et mettre et enlever le clarifier, si vous le souhaitez.

1. Appuyer brièvement sur le commutateur [V/M] pour revenir à la fréquence d'origine du canal mémoire courant. Un appui en plus sur la touche [V/M] permet de revenir en mode VFO.

NOTE:

Les programmes d'ordinateur qui utilisent l'interface CAT système sont prévus pour opérer avec un transceiver en mode VFO pour certaines fonctions comme "l'occupation de bande" et/ou la journalisation des fréquences. Parce que le mode "Mémoire Tune" est trèssemblable au mode VFO, assurer vous que le FT-950 est dans un mode opératione compatible avec votre logiciel. Mettez-vous en mode VFO si vous n'êtes pas sur.

GROUPE MÉMOIRES

Les canaux mémoires peuvent regrouper jusqu'à sixlots pour faciliter l'identification et la sélection. Par exemple, vous pouvez souhaiter mette ensembles les stations AM de radiodiffusion, les stations Ondes Courtes, les fréquences de concours, les fréquences relais, les limites PMS et tout autre regroupement que vous pouvez imaginer.

Chaque groupe mémoires peuvent contenir 20 canaux mémoires (sauf pour le groupe mémoire 01 où il n'y a que 19 canaux mémoires, et la taille du groupe est fixe). Quand un canal mémoire est groupé il change de numéro pour correspondre au tableau ci-dessous:

Assignation à un groupe mémoire

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour Sélectionner le menu “029 GENE MEM GRP”.

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “029 GENE” et “MEM GRP”.

1. Tournier le bouton [CLAR/VFO-B] pourmettre ce menu à “On” (le réglage par défaut est“OFF").
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal. L'utilisation estMAINANT restreinte aux six Groupes mémoires.

Pour annuler l'utilisation groupe mémoire, répéter les points (1) à (4) ci-dessus, enCHOISANT "OFF" au point (3).

NUMéro DE CANAL MÉMOIRE
GROUPE MÉMOIRE À “OFF”	GROUPE MÉMOIRE À “ON”
01 ~ 19	1-01 ~ 1-19
20 ~ 39	2-01 ~ 2-20
40 ~ 59	3-01 ~ 3-20
60 ~ 79	4-01 ~ 4-20
80 ~ 99	5-01 ~ 5-20
P-1L/1U ~ P-9L/9U	P-1L/1U ~ P-9L/9U
US1 ~ US5	US-1 ~ US-5

Avis:

Noter que pour le groupe mémoires PMS, les mémoires PMS “P1L” à “P9U” est sont désignées ainsi, pour éviter toutes confusions.

Choisir le groupe mémoire souhaité

Yououpouze rappeler des mémoires justedans un groupe mémoire particulier,si nécessaire.

1. Appuyer sur la touche [V/M], si nécessaire, pour entrer en mode mémoire.

Avis:

Si vous ne pouvez pas entraire en "mode mémoire", vérifier l'indicateur commutateur [VFO-B(RX)]. S'il est vert, appuyer sur l'indicateur commutateur [VFO-A(RX)] pour désactiver l'indicateur commutateur [VFO-B(RX)], puis appuyer à nouveau sur le bouton [V/M].

1. Appuyer sur la touche [GRP] (au-dessous et à droite du bouton [CLAR/VFO-B]). La LED intégrée au commutateur est allumée en orange.
2. Tourner le bouton [CLAR/VFO-B] pour sélectionner le groupe mémoire souhaïte.
3. Appuyer sur la touche [MCH] (juste au-dessous du bouton [GRP]). La LED intégrée au commutateur est allumée en orange.
4. Tourner le bouton [CLAR/VFO-B] pour sélectionner le canal mémoire souhaïte dans le groupe mémoire sélectionné.

Avis:

Si aucun canal n'a été assigné à ce groupe mémoire particulier, vous vous ne pouvez avoir accès à ce groupe.

L'article 97.401(d) du règlement US des radioamateurs autorise l'utilisation de la fréquence 5167.5kHz par des stations dans et autour (pour 92.6km ) de l'état d'Alaska. Cette fréquence est à utiliser uniquement lorsque l'intégrité d'une vie humaine est menace ou de tout danger immédiat pouvant se dévoiler mais surtout pas pour des liaisons de routine.

Le FT-950 intègre donc la possibilité d'émettre et de receivevoir sur cette fréquence sous les conditions précisées précédemment et cette possibilité est accessible par le menu. Pour activer cette fonction:

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tournier le bouton [SELECT] pour Sélectionner le menu "118 TGEN EMRGNCY".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “118 TGEN” et “EMRGNCY”.

1. Tourner le bouton [CLAR/VFO-B] pour sélectionner "EnA (Enable)."
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvégarder le nouveau réglage et revenir en mode normal. Les communications d'urgence sur la fréquence désignée sont alors possibles.
3. Appuyer sur la touche [V/M], si nécessaire, pour entrer en mode mémoire, puis appuyer sur le bouton [MCH], puis tournier le bouton [CLAR/VFO-B] pour sélectionner le canal d'urgence ("EUS"), qui se trouve entre les canaux "US5" et "01".

NOTE:

• Les fonctions CLARIFIER en mode réception peuvent être utilisée normalement sur cette fréquence, mais la variation de la fréquence d'émission n'est pas possible. L'activation de "118 TGEN EMRGNCRY" n'est pas possible ailleurs à l'extérieur des bandes amateurs. La totalité des specifications du FT-950 n'est pas garantie sur cette fréquence mais la puissance et la sensibilité de réception sont suffisantes pour la fonction communications de détresse.
  Pour désactiver la fonction transmission d'urgence Alaska, repeter les procédures ci-dessus en mettant le menu "118 TGEN EMRNGCY" à "diS" au point 3.
  En cas d'urgence, noter qu'un dipôle demi onde taillé pour fonctionner sur cette fréquence doit avoir 45^3^ de chaque côte (90'6" au total). L'utilisation du 5167.5 kHz est partagée avec le Service Fixe Alaska. Ce transceiver n'est pas autorisé, selon la règle 87 du FCC, pour des communications aéroterrestres.

Vouss pouvez faire une recherche automatique tant en mode VFO qu'en mode mémoire sur le FT-950, et la radio arrête la recherche sur chaque fréquence occupée par un signal suffisamment fort pour ouvrir le squelch du récepteur.

RECHERCHE AUTOMATIQUE EN MODE VFO

1. Mettre le VFO-A sur la fréquence sur laquelle vous souhaitezCOMMencer la recherche automatique.
2. Tourner la commande [SQL] pour juste faire disparaître le bruit de fond.
3. Appuyer et maintainir la touche [UP] ou la touche [DWN] du microphone pendant une seconde pour lancer la recherche automatique dans la direction souhaitation sur le (VFO-A).

Avis:

Si vous souhaitez commenceraire recherche automatique sur le VFO-B, appuyer d'abord sur l'indicateur commutateur [VFO-B(RX)], appuyer et maintainir la touche [UP] ou la touche [DWN] du microphonependant une seconde.
4. Si le "scatterer" s'arrête sur un signal entrant le point decimal entre les " MHz et les " kHz de l'affichage de la fréquence clignote.

Avis:

Si le signal entrant disparaît, la recherche automatique reprend au bout de 5 secondes.
En mode SSB/CW et modes digitaux basés sur la SSB, le "scatterer" s'arrête sur la réception d'un signal, puis reprend sa progression avec un pas d'increment très petit, pour vous permettre d'arrêter vous-même la recherche, si vous le souhaitez. Dans ces modes sur le VFO, le "scatterer" ne s'arrête donc pasAITMENT.

1. Pour annuler la recherche automatique, appuyer brièvement sur la touche [UP] ou la touche [DWN] du microphone.

Avis:

vous pouvez seLECTIONner le mode de reprise de recherche automatique, à l'aide du menu “034 GENE SCN RSM”. Le réglage par défaut “5SEc” fait reprendre la recherche après un arrêt au bout de cinq secondes; vous pouvez changer cela, seulement dans le cas d'une reprise après la disparition de porteuse, voir page 111.

RECHERCHE AUTOMATIQUE EN MODE MÉMOIRE

1. Appuyer sur la touche [V/M], si nécessaire, pour entrer en mode mémoire.

Avis:

Si vous ne pouvez pas entrer en "mode mémoire", vérifier l'indicateur commutateur [VFO-B(RX)]. S'il est vert, appuyer sur l'indicateur commutateur [VFO-A(RX)] pour désactiver l'indicateur commutateur [VFO-B(RX)], puis appuyer à nouveau sur le bouton [V/M].

1. Tourner la commande [SQL] pour juste faire disparaître le bruit de fond.
2. Appuyer et maintainir la touche [UP] ou la touche [DWN] du microphone pendant une seconde pour lancer la recherche automatique dans la direction souhaitation.

Avis:

Si le "canner"s'arrête sur un signal entrant le point decimal entre les " MHz et les " kHz de l'affichage de la fréquence clignote.
Si le signal entrant disparaît, la recherche automatique reprend au bout de 5 secondes.

1. Pour annuler la recherche automatique, appuyer brièvement sur la touche [UP] ou la touche [DWN] du microphone.

Avis:

En mode groupe mémoire, uniquement les canaux du groupe mémoire courant sont accédés.
Si la recherche s'arrête sur un signal, en appuyant les touches [UP] ou [DWN] du microphone il est possible de faire repartir la recherche automatique instantanément.
Si vous appuyer sur le commutateur PTT du microphone pendant la recherche automatique, le "scatterer" s'arrête immédiatement. L'appui sur le commutateur PTT au cours d'une recherche automatique ne fait pas passer la radio en émission.
Vous pouvez selectionner le mode de reprise de scan après un arrêt sur un signal, à l'aide du menu "034 GEnE SCN RSM". En scan mémoire le réglage par défaut "5SEc" commande la reprise de scan après un arrêt de 5 secondes. Cependant il vous est possible de changer le réglage pour avoir une reprise juste après la disparition de la porteuse, si vous le souhaitez. Voir page 111.

NOTE:

Si vous n'avez pas d'utilisation potentielle de la fonction recherche automatique, vous pouvez souhaiter enlever cette possibilité aux touches [UP]/[DWN] du microphone. Vous pouvez le faire en mettant le paramètre du menu "O33 GENE MIC SCN" à "OFF".

Pour limiter la recherche automatique (mais également le réglage manuel) dans une plage de fréquences particulière, vous pouze utiliser la fonction recherche automatique en mémoire programmée (PMS), qui utilise neuf paires de mémoires pour ymettre les limites de bandes ("P1L/P1U" à "P9L/P9U"). La fonction PMS est particulièrement utile pour vous permettre par exemple de rester dans les limites de bandes assignées à votre autorisation amateur si celle-ci est en l'objet.

1. Mettre respectivement les fréquences limites inférieure et supérieure dans la paire de mémoires “P1L” et “P1U” ou toute autre paire of mémoires “L/U” dans la zone des mémoires PMS. Voir page 92 pour plus de détails pour la mise en mémoire.
2. Appuyer sur la touche [V/M] pour entrer en mode mémoire.

Avis:

Si vous ne pouvez pas entraire en "mode mémoire", vérifier l'indicateur commutateur [VFO-B(RX)]. S'il est vert, appuyer sur l'indicateur commutateur [VFO-A(RX)] pour désactiver l'indicateur commutateur [VFO-B(RX)], puis appuyer à nouveau sur le bouton [V/M].

1. Appuyer brièvement sur la touche [MCH]. la LED orange incorporee dans le bouton s'allume.
2. Tournier le bouton [CLAR/VFO-B] pour sélectionner le canal mémoire “P1L” ou “P1U”.
3. Tournier la commande [SQL] pour faire disparaître juste le bruit de fond.
4. Tournier doucement le Dial principal (pour activer le réglage mémoire). Le réglage de la fréquence et la recherche automatique sont maintainant limités à la plage de fréquence définie par les limites contenues dans P1L/P1U jusqu'à ce que vous appuyiez sur la touche [V/M] pour revenir en mode canal mémoire ou mode VFO.
5. Appuyer et maintainir la touche [UP] ou la touche [DWN] du microphone pendant une seconde pour lancer la recherche automatique dans la direction spécifique.

Avis:

Si le "scatterer" s'arrête sur un signal entrant le point decimal entre les " MHz et les " kHz de l'affichage de la fréquence clignote.
Si le signal entrant disparaît, la recherche automatique reprend au bout de 5 secondes.
En mode SSB/CW et modes digitaux basés sur la SSB, le "scatterer" s'arrête sur la réception d'un signal, puis reprend sa progression avec un pas d'increment très petit, pour vous permettre d'arrêter vous-même la recherche, si vous le souhaitez. Dans ces modes sur le VFO, le "scatterer" ne s'arrête donc pasAITMENT.
Si la recherche automatique s'est arrêtée sur un signal, l'appui sur la touche [UP] ou la touche [DWN] du microphone fait repartir la recherche automatique instantanément.

1. Si vous tournier le Dial principal dans la direction opposée à la direction de recherche automatique courante (en d'autres mots, vous tournier le dial à gauche quand la recherche automatique se fait par fréquence croissant) la direction du "scan" s'inverse.

1. Si vous appuyer sur le commutateur PTT du microphone pendant la recherche automatique, le "scatterer" s'arrête immédiatement. L'appui sur le commutateur PTT en recherche automatique ne fait pas passer la radio en émission.

L'emploi du packet est facilement réalisable avec le FT-950 en branchant un TNC sur le transceiver comme précisé sur l'illustration. L'utilisation en "Packet" implique également les modes digitaux SSB basés sur l'AFSK, comme le PSK31, etc.

INITIALISATION DU MODE PACKET (Y COMPRIS LA FRÉQUENCY PORTEUSE)

Avant de pouvoir opérer dans ce mode, quelques procédures d'initialisation de base doivent être réalisées, à l'aide du menu, pour configurer votre radio.

LIGNE MENU	VALEURS POSSIBLES	LIGNE MENU	VALEURS POSSIBLES
050 DATA DT GAIN	0 ~ 100	053 DATA V GAIN	0 ~ 100
051 DATA OUT LVL	0 ~ 100	054 DADA PKTDISP	-3000 ~ +3000 (Hz)
052 DATA VOX DLY	30 ~ 1000 (ms)	055 DATA PKT SFT	-3000 ~ +3000 (Hz)

RéGLAGES DE BASE

1. Appuyer brièvement sur le bouton [RTTY/PKT], pour semettre en mode Packet. Appuyer et maintainir le bouton [RTTY/PKT] pendant une seconde pour permuter entre le mode “PKT-LSB” et le mode “RTTY-LSB”.

Avisi:

Quand les icones "PKT" and "LSB" apparaissent sur l'afficheur, le mode est en LSB SSB, mode généralement utilisé en HF.
Si vous avez besoin du mode packet FM 1200 baud packet sur les bandes 29 / 50MHz appuyer et maintainir le bouton [RTTY/PKT] de façon repetetive jusqu'à l' apparition conjointe des icônes "PKT" et "FM" sur l'afficheur, pour activer le mode "PKT-FM".
Pourtrafiquer en mode USB SSB,appuyer et maintenir le bouton [RTTY/PT] de façon répetitive jusqu'à l' apparition conjointe des iconées "PKT" et "USE" sur l'afficheur,le FT-950 est configurer pour le packet en mode "USB" mode.

1. Quand la commande "trans" est reçue du TNC, l'émetteur du FT-950 est automatiquement activé. De même, la commande pour revenir en réception fait passer la radio en réception.

Avis:

Si vous avez besoin de régler le niveau de sortie de la radio à partir de la broche "DATA OUT" (broche 5) de la prise RTTY/PKT sur le panneau arrêté du transceiver, merci d'utiliser le menu "051 DATAOUT LVL". Pour le niveau d'entrée du TNC, appliqué à la broche DATA IN (broche 1) de la prise RTTY/PKT, merci d'utiliser le menu "050 DATA DT GAIN".
- Pendant l'utilisation du mode packet via la prise RTTY/PTK du panneau arrêté la prise MIC de la face avant est hors service, ainsi vous ne devez pas avoir de problèmes de “microphone actif” pendant l'utilisation des modes digitaux.

NOTE:

Note: Si vous prévoyez de faire des transmissions de données pendant une durée dépassant quelques minutes, nous recommendons de réduire la puissance de 1/3 à 1/2 de son maximum via le menu "111 TGEN TX PWR".

Specifications de la prise RTTY/PKT

DATA IN (br. 1)

Niveau d'entrée: 50mVp - p

Impedance: 10 k-Ohms

DATA OUT (br. 5)

Niveau de sortie: 100mVp - p

Impedance: 10 k-Ohms

L'emploi du RTTY de nos jours se fait à l'aide d'un TNC ou autrement à l'aide d'un système base sur un ordinateur qui utilise les tonalités AFSK. De la même manière, la discussion précédente sur le mode "Packet" en LSB s'applique également pour l'utilisation en Baudot. Pour l'emploi du RTTY utilisant un terminal (TU) ou la sortie "FSK" d'un TNC, merci voir l'explication ci dessous. Voir également l'illustration pour plus de détails pour le branchement de votre terminal (TU).

RéGLAGE POUR L'EMPLOI DU RTTY

1. Pour activer le RTTY utiliser l'injection "LSB", qui est généralement utilisé dans le service amateur. Appuyer sur le bouton [RTTY/PKT] de façon répetitive jusqu'à l' apparition conjointe des iconées "RTTY" et "LSB" sur l'afficheur.
2. Pour passer à l'injection "USB" en RTTY, appuyer et maintainir le bouton [RTTY/PT]. Les deux iconées "RTTY" et "USB" apparaisent sur l'afficheur.
3. Quand vous commencez à taper sur votre clavier déterminal (TU) ou sur celui de votre ordinateur, la commande de passage en émission est automatiquement envoyée au transceiver, déclenchant ainsi son passage en émission.

NOTE:

Note: Si vous prévoyez de faire des transmissions de données pendant une durée dépassant quelques minutes, nous recommendons de réduire la puissance à l'aide du menu "111 TGEN TX PWR". pour tomber à 1/3 voir à1/2 de la puissance maximum normale.

Avis:

Si vous avez besoin de régler le niveau de sortie de la broche "DATA OUT" (broche 5) de la prise RTTY/ PKT sur le panneau arrêté du transceiver, merci d'utiliser le menu "061 RTTY OUT LVL". Pour le niveau d'entrée du TU, il n'y a pas de réglage du niveau d'entrée FSK (broche 4) de la prise RTTY/ PKT. merci de faire les réglages de niveau du côté terminal (TU).

Le décalage Mark/Space utilisé le plus fraisquement par les amateurs en RTTY est de 170Hz .D'autres décalages peuvent etre configres,à l'aide du menu "O62 RTTY SHIFT".Le FT-950 est initiaisé avec une tonalité haute "sur 2125Hz par défaut,mais vous pouvez le configurer en tonalité BASSE 1275Hz à l'aide du menu "O63 RTTY TONE".
Vou puevez couver que vous avez des difficultés pour decoder certaines stations RTTY, même en presence d'un signal suffisamment fort. Si ceci est observé, il s'agit peut être d'un problème de polarité Mark/Space entre votre station et l'autre station. Si cela arrive, essayer demettre le menu "059 RTTY R PLRTY" à "rEU" ("Reverse") pour voir si cela permet la copie. Un menu séparepermét d'inverser la polarité Mark/Space sur votre émetteur: "060 RTTY T PLRTY".

NOTE:

Sur le FT-950, "RTTY" est un mode défini comme étant un mode "FSK", où par la fermeture et l'ouverture de la ligne de commande fait alterner les tonalités Mark/Space. Le mode RTTY n'est pas un mode basé sur le mode AFSK dans ce transceiver et la sortie AFSK d'un TNC ne fait pas le décalage Mark/Space. Utiliser le mode "packet" pour le mode Baudot basé sur l'AFSK et pour les autres modes digitaux.

Le FT-950 peut également être utilisé comme frontal pour d'autres modes digitaux SSB. Merci de régler votre système à l'aide de l'illustration comme guide.

NOTE:

Quand vous avez configuré le menu “114 TGEN VOX SEL” à “dAtA”, le transceiver opère en mode “VOX” et il n'est pas nécessaire de brancher une ligne “PTT”. Ceci est très pratique pour l'interfacage avec la carte son d'un ordinateur, etc.

Le système de menu du FT-950 donne beaucoup de possibilités de personnelisation de l'appareil, et vous âtes donc en mesure d'adapter votre transceiver juste à ce que vous poulez faire avec. Les lignes menu sont groupées par catégories générales d'emploi, et sont numéroétées de "001 AGC FST DLY" à "118 TGEN EMRGNCY".

USING THE MENU

1. Appuyer brièvement sur la touche [MENU], pour activer le mode menu.
   Sur l'afficheur apparaisent le numéro de menu, le nom du groupe menu et le nom de la ligne menu. Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage entre le "nummer de menu & le nom du groupe menu" et "le nom de la ligne menu". La fenêtre multi affichage donne, elle, les réglages de la ligne menu courante.
2. Tournier le bouton [SELECT] pour sélectionner la ligne menu que vous souhaitez modifier.
3. Tourner le bouton [CLAR/VFO-B] pour changer les réglages courants de la ligne menu sélectionnée.
4. Quand vous avez fini les réglages, Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal. Si vous appuyer uniquement brievement sur le bouton [MENU] les modifications ne sont pas prises en compte.

Réinitialisation DU MENU

Vous pouvez réinitialiser tous les régles menu à leurs valeurs par défaut d'origine.

1. Fermer le commutateur [POWER] de la face avant.
2. Appuyer et maintainir la touche [MENU] et en prolongeant cette action, appuyer sur le commutateur [POWER] pour remettre le transceiver sous tension. Ensuite relâcher la touche [MENU].

GROUPE	No. MENU FONCTION	VALEURS DISponibles	RéGLAGE PAR DÉFAUT
AGC	001 AGC FST DLY	20 ~ 4000 msec (20 msec/pas)	300 msec
AGC	002 AGC MID DLY	20 ~ 4000 msec (20 msec/pas)	700 msec
AGC	003 AGC SLW DLY	20 ~ 4000 msec (20 msec/pas)	3000 msec
DISPLAY	004 DISP COLOR	bL1/bL2/bL3/ub1/ub2	bL1×1
DISPLAY	005 DISP DIM VFD	0 ~ 15	8
DISPLAY	006 DISP BAR SEL	CLAr/C-tn/u-tn	C-tn
DISPLAY	007 DISP PKH S	OFF/0.5/1.0/2.0 sec	OFF
DISPLAY	008 DISP PKH PO	OFF/0.5/1.0/2.0 sec	OFF
DISPLAY	009 DISP PKH ALC	OFF/0.5/1.0/2.0 sec	OFF
DISPLAY	010 DISP PKH ID	OFF/0.5/1.0/2.0 sec	OFF
DISPLAY	011 DISP RTR STU	0/90/180/270°	0 °×2
DISPLAY	012 DISP RTR ADJ	-30 ~ 0	0×2
DISPLAY	013 DISP QMB MKR	On/OFF	On
DVS	014 DVS RX LVL	0 ~ 100	50×3
DVS	015 DVS TX LVL	0 ~ 100	50×3
KEYER	016 KEY BEACON	OFF/1 ~ 255 sec	OFF
KEYER	017 KEY NUM STL	1290/AunO/Aunt/A2nO/A2nt/12nO/12nt	1290
KEYER	018 KEY CONTEST	0 ~ 9999	1
KEYER	019 KEY CW MEM1	tyP1/tyP2	tyP2
KEYER	020 KEY CW MEM2	tyP1/tyP2	tyP2
KEYER	021 KEY CW MEM3	tyP1/tyP2	tyP2
KEYER	022 KEY CW MEM4	tyP1/tyP2	tyP2
KEYER	023 KEY CW MEM5	tyP1/tyP2	tyP2
GENERAL	024 GENE ANT SEL	bAnd/rEG	bAnd
GENERAL	025 GENE BEP LVL	0 ~ 100	50
GENERAL	026 GENE CAT BPS	4800/9600/192H (19200)/384H (38400) bps	4800 bps
GENERAL	027 GENE CAT TOT	10/100/1000/3000 msec	10 msec
GENERAL	028 GENE CAT RTS	On/OFF	On
GENERAL	029 GENE MEM GRP	On/OFF	OFF
GENERAL	030 GENE Q SPLIT	-20 ~ 0 ~ +20 kHz (1 kHz/pas)	+5 kHz
GENERAL	031 GENE TX TOT	OFF/1 ~ 30 min	OFF
GENERAL	032 GENE uT DIAL	StP1/ StP2	StP1×4
GENERAL	033 GENE MIC SCN	On/OFF	On
GENERAL	034 GENE SCN RSM	CAr/5SEc	5SEc
GENERAL	035 GENE FRQ ADJ	-25 ~ 0 ~ +25	0
MODE-AM	036 A3E MICGAIN	Ur/0 ~ 100	Ur
MODE-CW	037 A1A F-TYPE	OFF/buG/ELE/ACS	ELE
MODE-CW	038 A1A F-REV	nor/rev (NORMAL/REVERSE)	nor (NORMAL)
MODE-CW	039 A1A R-TYPE	OFF/buG/ELE/ACS	ELE
MODE-CW	040 A1A R-REV	nor/rev (NORMAL/REVERSE)	nor (NORMAL)
MODE-CW	041 A1A CW AUTO	OFF/50/On	OFF
MODE-CW	042 A1A BFO	USb/LSb/Auto	USb
MODE-CW	043 A1A BK-IN	SEni/FullL	SEni
MODE-CW	044 A1A DELAY	30 ~ 3000 msec (10 msec/pas)	200 msec
MODE-CW	045 A1A PITCH	300 ~ 1050 Hz	700 Hz
MODE-CW	046 A1A WEIGHT	(1:) 2.5 ~ 4.5	3.0
MODE-CW	047 A1A FRQDISP	dir/OFSt	OFSt
MODE-CW	048 A1A PC KYNG	EnA/diS (active/désactive)	diS (désactive)
MODE-CW	049 A1A QSKTIME	15/20/25/30 msec	15 msec

× 1 :Requiere l'option gestion de données DMU-2000.
× 2 :Requiere l'option moteur d'antenne.
× 3 :Requiere l'option mémoire vocale DVS-6.
× 4 :Requiere l'option Kit Tuning HF.

GROUPE	NO. MENU FONCTION	VALEURS DISPONIBLES	RéGLAGE PAR DÉFAUT
MODE-DATA	050 DATA DT GAIN	0 ~ 100	50
MODE-DATA	051 DATA OUT LVL	0 ~ 100	50
MODE-DATA	052 DATA VOX DLY	30 ~ 3000 msec (10 msec/pas)	300 msec
MODE-DATA	053 DATA V GAIN	0 ~ 100	50
MODE-DATA	054 DATA PKTDISP	-3000 ~ +3000 Hz (10 Hz/pas)	0 Hz
MODE-DATA	055 DATA PKT SFT	-3000 ~ +3000 Hz (10 Hz/pas)	1000 Hz
MODE-FM	056 F3E MIC	Ur/0 ~ 100	50
MODE-FM	057 F3E 28 RPT	0 ~ 1000 kHz (10 kHz/pas)	100 kHz
MODE-FM	058 F3E 50 RPT	0 ~ 4000 kHz (10 kHz/pas)	1000 kHz
MODE-RTTY	059 RTTY R PLRTY	nor/rEV (NORMAL/REVERSE)	nor (NORMAL)
MODE-RTTY	060 RTTY T PLRTY	nor/rEV (NORMAL/REVERSE)	nor (NORMAL)
MODE-RTTY	061 RTTY OUT LVL	0 ~ 100	50
MODE-RTTY	062 RTTY SHIFT	170/200/425/850 Hz	170 Hz
MODE-RTTY	063 RTTY TONE	1275/2125 Hz	2125 Hz
MODE-SSB	064 J3E TX BPF	1-30/1-29/2-28/3-27/4-26	3-27 (300 ~ 2700 Hz)
MODE-SSB	065 J3E LSB CAR	-200 Hz ~ +200 Hz (10 Hz/pas)	0 Hz
MODE-SSB	066 J3E USB CAR	-200 Hz ~ +200 Hz (10 Hz/asp)	0 Hz
RX GENERAL	067 RGEN NB 1 LVL	0 ~ 255	128
RX GENERAL	068 RGEN NB 2 LVL	0 ~ 255	128
RX GENERAL	069 RGEN CNTR LV	-40 ~ +20 dB	-15 dB
RX GENERAL	070 RGEN CNTR WI	1 ~ 11	10
RX GENERAL	071 RGEN DNF	OFF/On	OFF
RX GENERAL	072 RGEN DNR	OFF/1 ~ 15	OFF
SCOPE	073 SCP 1.8 FIX	1.800 ~ 1.999 MHz (1 kHz/pas)	1.800 MHz*1
SCOPE	074 SCP 3.5 FIX	3.500 ~ 3.999 MHz (1 kHz/pas)	3.500 MHz*1
SCOPE	075 SCP 5.2 FIX	5.250 ~ 5.499 MHz (1 kHz/pas)	5.250 MHz*1
SCOPE	076 SCP 7.0 FIX	7.000 ~ 7.299 MHz (1 kHz/pas)	7.000 MHz*1
SCOPE	077 SCP 10.1 FIX	(1)0.100 ~ (1)0.149 MHz (1 kHz/pas)	(1)0.100 MHz*1
SCOPE	078 SCP 14.0 FIX	(1)4.000 ~ (1)4.349 MHz (1 kHz/pas)	(1)4.000 MHz*1
SCOPE	079 SCP 18.0 FIX	(1)8.000 ~ (1)8.199 MHz (1 kHz/pas)	(1)8.068 MHz*1
SCOPE	080 SCP 21.0 FIX	(2)1.000 ~ (2)1.449 MHz (1 kHz/pas)	(2)1.000 MHz*1
SCOPE	081 SCP 24.8 FIX	(2)4.800 ~ (2)4.989 MHz (1 kHz/pas)	(2)4.890 MHz*1
SCOPE	082 SCP 28.0 FIX	(2)8.000 ~ (2)9.699 MHz (1 kHz/pas)	(2)8.000 MHz*1
SCOPE	083 SCP 50.0 FIX	(5)0.000 ~ (5)3.999 MHz (1 kHz/pas)	(5)0.000 MHz*1
TUNING	084 TUN DIALSTP	1/5/10 Hz	10 Hz
TUNING	085 TUN CW FINE	EnA/diS (active/désactive)	diS (désactive)
TUNING	086 TUN MHz SEL	1/0.1 MHz	1 MHz
TUNING	087 TUN AM STEP	2.5/5/9/10/12.5 kHz	5 kHz
TUNING	088 TUN FM STEP	5/6.25/10/12.5/20/25 kHz	5 kHz
TUNING	089 TUN FM DIAL	10/100 Hz	100 Hz
TUNING	090 TUN MY BAND	1.8 ~ 50/GE

× 1 :Requiere l'option gestion de données DMU-2000.

GROUPE	No. MENU FONCTION	VALEURS DISPONIBLES	RÉGLAGE PAR DÉFAUT
TX AUDIO	091 TAUD EQ1 FRQ	OFF/100 ~ 700 Hz (100 Hz/pas)	OFF
TX AUDIO	092 TAUD EQ1 LVL	-10 ~ +10	+5
TX AUDIO	093 TAUD EQ1 BW	1 ~ 10	10
TX AUDIO	094 TAUD EQ2 FRQ	OFF/700 ~ 1500 Hz (100 Hz/pas)	OFF
TX AUDIO	095 TAUD EQ2 LVL	-1 ~ +10	+5
TX AUDIO	096 TAUD EQ2 BW	1 ~ 10	10
TX AUDIO	097 TAUD EQ3 FRQ	OFF/1500 ~ 3200 Hz (100 Hz/pas)	OFF
TX AUDIO	098 TAUD EQ3 LVL	-10 ~ +10	+5
TX AUDIO	099 TAUD EQ3 BW	1 ~ 10	10
TX AUDIO	100 TAUD PE1 FRQ	OFF/100 ~ 700 Hz (100 Hz/pas)	OFF
TX AUDIO	101 TAUD PE1 LVL	-10 ~ +10	-5
TX AUDIO	102 TAUD PE1 BW	1 ~ 10	2
TX AUDIO	103 TAUD PE2 FRQ	OFF/700 ~ 1500 Hz (100 Hz/pas)	OFF
TX AUDIO	104 TAUD PE2 LVL	-10 ~ +10	0
TX AUDIO	105 TAUD PE2 BW	1 ~ 10	1
TX AUDIO	106 TAUD PE3 FRQ	OFF/1500 ~ 3200 Hz (100 Hz/pas)	2100 Hz
TX AUDIO	107 TAUD PE3 LVL	-10 ~ +10	+3
TX AUDIO	108 TAUD PE3 BW	1 ~ 10	1
TX GENERAL	109 TGEN PROCLVL	0 ~ 100	50
TX GENERAL	110 TGEN EXT TUN	itu/Etu (INTERNAL TUNER/EXTERNAL TUNER)	itu (INTERNAL TUNER)
TX GENERAL	111 TGEN TX PWR	5 ~ 100	100
TX GENERAL	112 TGEN AM CAR	0 ~ 100	50
TX GENERAL	113 TGEN PWRCTRL	ALL/CAr	ALL
TX GENERAL	114 TGEN VOX SEL	nic/dAtA	nic
TX GENERAL	115 TGEN V GAIN	0 ~ 100	50
TX GENERAL	116 TGEN VOX DLY	30 ~ 3000 msec (10 msec/pas)	500 msec
TX GENERAL	117 TGEN ANTIVOX	0 ~ 100	50
TX GENERAL	118 TGEN EMRGNCY	EnA/diS (active/désactive)	diS(désactive)

GROUPE AGC

001 AGC FST DLY

Fonction: règle le délai pour le mode AGC FAST

Valeurs disponibles: 20 4000 msec (20 msec/pas)

Réglage par défaut: 300 msec

002 AGC MID DLY

Fonction: règle le décai pour le mode AGC MID

Valeurs disponibles: 20 4000 msec (20 msec/pas)

Réglage par défaut: 700 msec

003 AGC SLW DLY

Fonction: règle le décai pour le mode AGC SLOW

Valeurs disponibles: 20 4000 msec (20 msec/pas)

Réglage par défaut: 3000 msec

GROUPE DISPLAY

004 DISP COLOR

Fonction: Sélectionner la couleur de l'affichage quand la platine optionnelle de gestion de données (DMU-2000) est connectée.

Valeurs disponibles: bL1/bL2/bL3/ub1/ub2

Réglage par défaut: bL1 (COOL BLUE)

bL1: COOL BLUE

bL2: CONTRAST BLUE

bL3: FLASH WHITE

ub1: CONTRAST UMBER

ub2: UMBER

Avis:

Quand la platine optionnelle de gestion de données (DMU-2000) n'est pas connectée ce réglage n'a pas d'effet.

005 DISP DIM VFD

Fonction: Reglage du niveau de luminosité.

Valeurs disponibles: 0 15

Réglage par défaut: 8

006 DISP BAR SEL

Fonction: Sélectionner un des trois paramètres à afficher sur l'indicateur de décalage.

Valeurs disponibles: CLAr/C-tn/u-tn

Réglage par défaut: C-tn

CLAr: Affichage du décalage relatif du clarifier.

C-tu: Affichage du décalage relatif entre le signal entrant et la fréquence d'émission en CW.

u-tn: Affichage de la position du pic du contrôle optionnel TUNE.

007 DISP PKH S

Fonction: Sélectionne le temps de tenue du pic de déviation Smètre.

Valeurs disponibles: OFF/0.5/1.0/2.0 sec

Réglage par défaut: OFF

008 DISP PKH PO

Fonction: Sélectionne le temps de tenue du pic de déviation de l'indicateur de puissance.

Valeurs disponibles: OFF/0.5/1.0/2.0 sec

Réglage par défaut: OFF

009 DISP PKH ALC

Fonction: Sélectionne le temps de tenue du pic de déviation de l'indicateur d'ALC.

Valeurs disponibles: OFF/0.5/1.0/2.0 sec

Réglage par défaut: OFF

010 DISP PKH ID

Fonction: Sélectionne le temps de tenue du pic de déviation de l'indicateur d'ID.

Valeurs disponibles: OFF/0.5/1.0/2.0 sec

Réglage par défaut: OFF

GROUPE DISPLAY

011 DISP RTR STU

Fonction: Sélectionner le point de départ de l'iguille de votre indicateur moteur d'antenne.

Valeurs disponibles: 0/90/180/270°

Réglage par défaut: 0^

Avis:

Si I'option moteur d'antenne n'est pas connectee ce réglage n'a peu effet.

012 DISP RTR ADJ

Fonction: règle précisé l'aiguille de l'indicateur sur le point de départ initiaisé au menu "011 DISP RTR STU".

Valeurs disponibles: 0

Avis:

Si l'option moteur d'antenne n'est pas connectee ce réglage n'a peu effet.

013 DISP QMB MKR

Fonction: Active/désactive le marqueur QMB (flèche blanche “ ”) affichée sur le spectroscope quand la platine optionnelle de gestion de données (DMU-2000) est connectée.

Valeurs disponibles: On/OFF

Réglage par défaut: On

Avis:

Quand la platine optionnelle de gestion de données (DMU-2000) n'est pas connectée ce réglage n'a pas d'effet.

GROUPE DVS

014 DVS RX LVL

Fonction: Régle le niveau de sortie audio de mémoire vocale optionnelle DVS-6.

Valeurs disponibles: 0 100

Réglage par défaut: 50

Avis:

Quand la platine de mémoire vocale optionnelle DVS-6 n'est pas connectée ce réglage n'a pas d'effet.

015 DVS TX LVL

Fonction: Règle le niveau d'entrée du micro pour la mémoire vocale optionnelle DVS-6.

Valeurs disponibles: 0 100

Réglage par défaut: 50

Avis:

Quand la platine de mémoire vocale optionnelle DVS-6 n'est pas connectée ce réglage n'a pas d'effet.

GROUPE RÉGLAGE MANIPULATEUR

016 KEY BEACON

Fonction: règle l'intervalle de temps entre chaque répétition du message de la balise.

Valeurs disponibles: OFF/1 ~ 255 sec

Réglage par défaut: OFF

017 KEY NUM STL

Fonction: Sélectionner les abréviations pour le nombre de concours.

Valeurs disponibles: 1290/AunO/Aunt/A2nO/A2nt/ 12nO/12nt

Réglage par défaut: 1290

1290: Pas d'abréviation dans le numéro de concours
AunO: Abrév. de “A” pour “Un”, “U” pour “Deux”, “N” pour “Nine” et “O” pour “Zero”.
Aunt: Abrév.de “A” pour “Un”, “U” pour “Deux”, “N” pour “Nine” et “T” pour “Zero”
A2nO: Abbreviation de “A” pour “Un”, “N” pour “Nine” et “O” pour “Zero”
A2nt: Abbreviation de “A” pour “Un”, “N” pour “Nine” et “T” pour “Zero”
12nO: Abbreviation de "N" pour "Nine" et "O" pour "Zero"
12nt: Abbreviation de "N" pour "Nine" et "T" pour "Zero"

018 KEY CONTEST

Fonction: entrée du numéro de QSO initial qui sera ensuite incrémentede après l'envoi de chaque QSO.

Valeurs disponibles: 0 9999

Réglage par défaut: 1

Avis:

Appuyer sur le bouton [CLEAR] pour remettre le nombre de QSO à 1.

GROUPE RÉGLAGE MANIPULATEUR

019 KEY CW MEM1

Fonction: Permet l'entrée de message CW pour le registre message 1.

Valeurs disponibles: tyP1/tyP2

Réglage par défaut: tyP2

tyP1: Vous pouvez enter le message CW à partir du Dial principal et du bouton [CLAR/VFO-B].

tyP2: Vous pouvez entrer le message CW à partir du manipulator CW.

020 KEY CW MEM2

Fonction: Permet l'entrée de message CW pour le registre message 2.

Valeurs disponibles: tyP1/tyP2

Réglage par défaut: tyP2

tyP1: Vous pouvez enter le message CW à partir du Dial principal et du bouton [CLAR/VFO-B].

tyP2: Vous pouvez entrer le message CW à partir du manipulator CW.

021 KEY CW MEM3

Fonction: Permet l'entrée de message CW pour le registre message 3.

Valeurs disponibles: tyP1/tyP2

Réglage par défaut: tyP2

tyP1: Vous pouvez enter le message CW à partir du Dial principal et du bouton [CLAR/VFO-B].

tyP2: Vous pouvez entrer le message CW à partir du manipulator CW.

022 KEY CW MEM4

Fonction: Permet l'entrée de message CW pour le registre message 4.

Valeurs disponibles: tyP1/tyP2

Réglage par défaut: tyP2

tyP1: Vous pouvez enter le message CW à partir du Dial principal et du bouton [CLAR/VFO-B].

tyP2: Vous pouvez entrer le message CW à partir du manipulator CW.

023 KEY CW MEM5

Fonction: Permet l'entrée de message CW pour le registre message 5.

Valeurs disponibles: tyP1/tyP2

Réglage par défaut: tyP2

tyP1: Vous pouvez enter le message CW à partir du Dial principal et du bouton [CLAR/VFO-B].

tyP2: Vous pouvez entrer le message CW à partir du manipulator CW.

GROUPE GENERAL

024 GENE ANT SEL

Fonction: Met la méthode de selection d'antenne.

Valeurs disponibles: bAnd/rEG

Réglage par défaut: bAnd

bAnd: L'antenne est selectionnée en fonction de la bande utilisée.

rEG: L'antenne est selectionnée parmi les antennes disponibles sur une bande (differentes antennes peuvent etre utilisées sur la même bande, si c'est ainsi l'antenne est prise dans la pile des antennes possibles).

025 GENE BEP LVL

Fonction: regle le niveau sonore du beep.

Valeurs disponibles: 0 100

Réglage par défaut: 50

026 GENE CAT BPS

Fonction: règle la vitesse de transmission de l'interface CAT.

Valeurs disponibles: 4800/9600/192H (19200)/384H

(38400) bps

Réglage par défaut: 4800 bps

027 GENE CAT TOT

Fonction: règle le début de décompte pour une commande CAT entrante.

Valeurs disponibles: 10/100/1000/3000 msec

Réglage par défaut: 10 msec

Le décompteur arrêté l'entrée des données CAT après une transmission continue qui dépasse le début programme.

028 GENE CAT RTS

Fonction: Active / désactive le port RTS de la prise CAT.

Valeurs disponibles: On/OFF

Réglage par défaut: On

029 GENE MEM GRP

Fonction: Active/désactive l'utilisation du groupage mémoire.

Valeurs disponibles: On/OFF

Réglage par défaut: OFF

030 GENE Q SPLIT

Fonction: Sélectionner le décalage pour la fonction "quick split".

Valeurs disponibles: -20 0 +20kHz (1 kHz pas)

Réglage par défaut: +5 kHz

031 GENE TX TOT

Fonction: règle le début d'émission continue.

Valeurs disponibles: OFF/1 ~ 30 min

Réglage par défaut: OFF

Ce dé compteur permet de limiter les émissions continues accidentelles ou non à une durée programmée.

GROUPE GENERAL

032 GENE uT DIAL

Fonction: Sélectionner le mode -TUNE.

Valeurs disponibles: StP1/StP2

Réglage par défaut: StP1

StP1: Active le système -TUNE dans le mode auto utilisant l'option "COARSE" du bouton [SE-LECT( -TUNE)] (2 pas/click) sur le 7 MHz et sur les bandes radioamateurs inférieures. Sur les bandes 10/14 MHz, l'option "FINE" du bouton [SELECT( -TUNE)] est utilisé (1 pas / click).
StP2: Active le système -TUNE dans le mode auto utilisant l'option "FINE" du bouton [SELECT( -TUNE)] (1 pas /click) sur le 14 MHz et sur les bandes radioamateurs inférieures.

Avis:

Si la platine RF -Tuning n'est pas installée, les changements sur les paramétres de ce menu ne sont suivis d'aucun effet.

033 GENE MIC SCN

Fonction: Active/désactive l'accès à la recherche automatique via les touches [UP]/[DWN] du microphone.

Valeurs disponibles: On/OFF

Réglage par défaut: On

034 GENE SCN RSM

Fonction: Sélectionner le mode de reprise de "scan".

Valeurs disponibles: CAr/5SEc

Réglage par défaut: 5SEc

CAr: Le "scatterer" reste à l'arrêt jusqu'à la disparition du signal, puis la recherche reprend au bout d'une seconde.
5SEc: Le "scatterer" reste à l'arrêt pendant cinq secondes, puis la recherche reprend que l'autre station continue à émettre ou non.

035 GENE FRQ ADJ

Fonction: réglage de l'oscillateur de référence.

Valeurs disponibles: -25 0 +25

Réglage par défaut: 0

Mettre une charge fictive et un fréquencémtre sur la prise antenné; régler le [CLAR/VFO-B] de façon à ce que la lecture sur le fréquencémtre soit la même que celle du VFO quand on appuie sur le PTT.

Avis:

ne pas utiliser ce menu si vous n'avez pas un fréquencement de haute précision. Et si vous utiliser ce menu, faites le après des durées de fonctionnement suffisantes tant pour le transceiver que pour le fréquencement (au moins 30 minutes).

GROUPE MODE-AM

036 A3E MICGAIN

Fonction: règle le gain microphone pour le mode AM.

Valeurs disponibles: Ur / 0 100

Réglage par défaut: Ur

Quand ce menu est mis à “Ur”, vous pouvez régler le gain du microphone à l’aide du bouton [MIC GAIN] de la face avant.

GROUPE MODE-CW

037 A1A F-TYPE

Fonction: Sélectionner le type de fonctionnement de manipulation pour la clé branchée sur la prise KEY de la face avant.

Valeurs disponibles: OFF/buG/EMALE/ACS

Réglage par défaut: ELE

OFF: Désactive le manipulator branché sur la face avant (mode "straight key" pour une'utilisation avec un manipulator externe ou une interface de ligne de commande d'ordinateur).

buG: émulation d'un manipulator semi-automatique. Une palette produit les “points” automatiquement, tandis que sur l'autre palette les “traits” doivent être produits manuellement

ELE: manipulatori ambique avec l'ACS désactivé.

ACS: manipulatori ambique avec l'ACS activé.

038 A1A F-REV

Fonction: Sélectionne les branchements d'un manipulateur à palette sur la prise KEY de la face avant. Permet d'inverser le côté des traits et des points.

Valeurs disponibles: nor/rEV

Réglage par défaut:nor

nor: pointe = Point, anneau = Trait, étui = Masse

Fonction: Sélectionner le type de fonctionnement de manipulation pour la clé branchée sur la prise KEY du panneau arrêté.

Valeurs disponibles: OFF/buG/ELE/ACS

Réglage par défaut: ELE

OFF: Désactive le manipulator branché sur la face avant (mode "straight key" pour une utilisation avec un manipulator externe ou une interface de ligne de commande d'ordinateur).

buG: émulation d'un manipulator semi-automatique. Une palette produit les “points” automatiquement, tandis que sur l'autre palette les “traits” doivent être produits manuellement.

ELE: manipulatori ambique avec l'ACS désactévé.

ACS: manipulatori ambique avec I'ACS activé.

GROUPE MODE-CW

040 A1A R-REV

Fonction: Sélectionne les branchements d'un manipulateur à palettes sur la prise KEY du panneau arrêté. Permet d'inverser le côte des traits et des points.

Valeurs disponibles: nor/rEV

Réglage par défaut:nor

nor: pointe = Point, anneau = Trait, étui = Masse

Réglage par défaut: OFF

OFF: Désactive la manipulation CW en mode SSB.

50: Active la manipulation CW uniquement en mode SSB sur 50MHz (mais pas en HF)

On: Active la manipulation CW en mode SSB (toutes bandes d'émission).

NOTE:

Cette fonction permet vous de passer rapidement de SSB en CW sans avoir à changer de mode sur la face avant.

042 A1A BFO

Fonction: règle l'injection de porteuse en Mode CW.

Valeurs disponibles: USb/LSb/Auto

Réglage par défaut: USb

USb:Injecte la porteuse CW du cote USB.

LSb:Injecte la porteuse CW du cote LSB.

Auto:Injecte la porteuse CW du cote LSB sur la bande 7 MHz et en dessous et du cote USB sur la bande 10 MHz et au-dessus.

043 A1A BK-IN

Fonction: Active le mode CW "break-in".

Valeurs disponibles: SEni/FuLL

Réglage par défaut: SEni

SEni (SEMI): Le transceiver fonctionne en mode semibreak-in. Le délambda de return en réception est réglé par le menu "044 A1A DELAY".

FuLL: Le transceiver fonctionne en mode full break-in (QSK).

044 A1A DELAY

Fonction: Règle Le délambda de return en réception en mode CW.

Valeurs disponibles: 30 3000 msec (10 msec/pas)

Réglage par défaut: 200 msec

045 A1A PITCH

Fonction: Règle la tonalité de l'écoute locale en CW.

Valeurs disponibles: 300 1050Hz

Réglage par défaut: 700 Hz

046 A1A WEIGHT

Fonction: règle le ratio "trait/point" pour le manipulator électronique incorpore.

Valeurs disponibles: (1:)2.5 4.5

Réglage par défaut: 3.0

047 A1A FRQDISP

Fonction: Affichage de la fréquence en mode CW.

Valeurs disponibles: dir/OFSt

Réglage par défaut: OFSt

dir (Direct Frequency): Affichage en réception de la fréquence de la porteuse, sans aucun ajust de décalage. Lorsque l'on change de mode entre la SSB et la CW, l'affichage de la fréquence reste constant.

OFSt (Pitch Offset): Affichage de la fréquence prend en compte le décalage du BFO.

048 A1A PC KYNG

Fonction: Active/désactive la manipulation CW sur "DATA IN" (broche 1) de la prise RTTY/PKT du panneau arrêté en mode CW.

Valeurs disponibles: EnA (active)/diS (désactive)

Réglage par défaut: diS (désactive)

049 A1A QSKTIME

Fonction: Sélectionne le décai de réponse entre l'appui sur le PTT et l'émission de la porteuse en mode QSK avec le manipulateur interne.

Valeurs disponibles: 15/20/25/30 msec

Réglage par défaut: 15 msec

GROUPE MODE-DATA

050 DATA DT GAIN

Fonction: règle le niveau de la ligne d'entrée des données du TNC vers le modulator AFSK.

Valeurs disponibles: 0 100

Réglage par défaut: 50

051 DATA OUT LVL

Fonction: règle le niveau des données AFSK en sortie sur le port de sortie (broche 4) de la prise RTTY/PKT.

Valeurs disponibles: 0 100

Réglage par défaut: 50

052 DATA VOX DLY

Fonction: règle le "VOX" lié en mode PKT.

Valeurs disponibles: 30 3000 msec (10 msec/pas)

Réglage par défaut: 300 msec

053 DATA V GAIN

Fonction: règle le gain du "VOX" en mode PKT.

Valeurs disponibles: 0 100

Réglage par défaut: 50

054 DATA PKTDISP

Fonction: Regle l'affichage du décalage de fréquence packet.

Valeurs disponibles: -3000 +3000Hz (10 Hz/pas)

Réglage par défaut: 0 Hz

055 DATA PKT SFT

Fonction: Regle la porteuse en packet SSB.

Valeurs disponibles: -3000 +3000Hz (10 Hz/pas)

Réglage par défaut: 1000 Hz (fréquence centrale typique en PSK31, etc.)

GROUPE MODE-FM

056 F3E MIC

Fonction: regle le gain du microphone en mode FM.

Valeurs disponibles: Ur / 0 100

Réglage par défaut: 50

Quand ce menu est mis à “Ur”, vous pouvez régler le gain du microphone à l'aide du bouton [MIC GAIN] de la face avant.

057 F3E 28 RPT

Fonction: règle l'amplitude du décalage relatis sur la bande 28 MHz.

Valeurs disponibles: 0 1000kHz (10 kHz/pas)

Réglage par défaut: 100 kHz

058 F3E 50 RPT

Fonction: règle l'amplitude du décalage relais sur la bande 50 MHz.

Valeurs disponibles: 0 4000kHz (10 kHz/pas)

Réglage par défaut: 1000 kHz

GROUPE MODE-RTTY

059 RTTY R PLRTY

Fonction: Sélectionne la polarité «“Mark/Space” normale ou inverse en réception RTTY.

Valeurs disponibles: nor/rEV

Réglage par défaut:nor

060 RTTY T PLRTY

Fonction: Sélectionne la polarité «“Mark/Space” normale ou inverse en émission RTTY.

Valeurs disponibles: nor/rEV

Réglage par défaut:nor

061 RTTY OUT LVL

Fonction: Règle le niveau des données FSK RTTY en sortie sur le port de sortie (broche 5) de la prise RTTY/PKT.

Valeurs disponibles: 0 100

Réglage par défaut: 50

062 RTTY SHIFT

Fonction: Sélectionne le décalage en fréquence en RTTY FSK.

Valeurs disponibles: 170/200/425/850 Hz

Réglage par défaut: 170 Hz

063 RTTY TONE

Fonction: Sélectionne la tonalité “mark” en RTTY.

Valeurs disponibles: 1275/2125 Hz

Réglage par défaut: 2125 Hz

GROUPE MODE-SSB

064 A3J TX BPF

Fonction: Sélectionne la bande passante audio du modulateur DSP en mode SSB.

Valeurs disponibles: 1-30/1-29/2-28/3-27/4-26

Réglage par défaut: 3-27: 300 2700 (Hz)

1-30: 100 3000 (Hz)
1-29: 100 2900 (Hz)
2-28: 200 2800 (Hz)
3-27: 300 2700 (Hz)
4-26: 400 2600 (Hz)

NOTE:

La puissance de sortie apparente, quand on utilise des bandes passantes plus larges, semble moins importante. Ceci est normal, et cela arrive parce que la puissance de l'émetteur est répartie sur une bande plus large. Une plus grande compression de la puissance de sortie est obtenue par le réglage "4-26" soit (400 - 2600Hz) , et ce réglage est recommendé pour les concours et les pile-up DX.

065 A3J LSB CAR

Fonction: règle la porteuse en réception sur (VFO-A) en mode LSB.

Valeurs disponibles: -200Hz +200Hz (10 Hz pas)

Réglage par défaut: 0 Hz

066 A3J USB CAR

Fonction: règle la porteuse en réception sur (VFO-A) en mode USB.

Valeurs disponibles: -200Hz +200Hz (10 Hz pas)

Réglage par défaut: 0 Hz

GROUPE RX GENERAL

067 RGEN NB 1 LVL

Fonction: Ajuste le niveau du Noise Blanker FI pour les bruits pulsés courts.

Valeurs disponibles: 0 255

Réglage par défaut: 128

068 RGEN NB 2 LVL

Fonction: Ajuste le niveau du Noise Blanker FI pour les bruits pulsés longs.

Valeurs disponibles: 0 255

Réglage par défaut: 128

069 RGEN CNTR LV

Fonction: Règle le gain de l'équaliser paramétrable du filtré contour.

Valeurs disponibles: -40 +20 dB

Réglage par défaut: -15 dB

070 RGEN CNTR WI

Fonction: Regle le facteur Q du filtré CONTOUR.

Valeurs disponibles: 1 11

Réglage par défaut: 10

071 RGEN DNF

Fonction: Active/désactive le filtré Notch digital.

Valeurs disponibles: OFF/On

Réglage par défaut: OFF

072 RGEN DNR

Fonction: Règle la réponse du réducteur de bruit digital.

Valeurs disponibles: OFF/1 ~ 15

Réglage par défaut: OFF

CONTOUR "GAIN" AND "Q"

GROUPE SCOPE

Avis:

Ce groupe de réglages est sans effet si la platine optionnelle de gestion de données (DMU-2000) n'est pas connectée.

073 SCP 1.8 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 160m .

Valeurs disponibles: 1.800 1.999MHz (1 kHz pas)

Réglage par défaut: 1.800 MHz

074 SCP 3.5 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 80m .

Valeurs disponibles: 3.500 3.999MHz (1 kHz pas)

Réglage par défaut: 3.500 MHz

075 SCP 5.2 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 60m .

Valeurs disponibles: 5.250 5.499MHz (1 kHz pas)

Réglage par défaut: 5.250 MHz

076 SCP 7.0 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 40m .

Valeurs disponibles: 7.000 7.299MHz (1 kHz pas)

Réglage par défaut: 7.000 MHz

077 SCP 10.1 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 30m .

Valeurs disponibles: (1) 0.100 (1) 0.149 MHz (1 kHz pas)

Réglage par défaut: (1)0.100 MHz

078 SCP 14.0 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 20m

Valeurs disponibles: (1) 4.000 (1) 4.349 MHz (1 kHz pas)

Réglage par défaut: (1)4.000 MHz

079 SCP 18.0 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 17m .

Valeurs disponibles: (1) 8.000 (1) 8.199 MHz (1 kHz pas)

Réglage par défaut: (1)8.068 MHz

080 SCP 21.0 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 15m .

Valeurs disponibles: (2) 1.000 (2) 1.449 MHz (1 kHz pas)

Réglage par défaut: (2)1.000 MHz

081 SCP 24.8 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 12m

Valeurs disponibles: (2)4.800 - (2)4.989 MHz (1 kHz pas)

Réglage par défaut: (2)4.890 MHz

082 SCP 28.0 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 10m

Valeurs disponibles: (2) 8.000 (2) 9.699 MHz (1 kHz pas)

Réglage par défaut: (2)8.000 MHz

083 SCP 50.0 FIX

Fonction: Sélectionne la fréquence de départ de recherche du mode FIX de l'analyseur de spectre pour contrôle la bande amateur des 6m .

Available Values: (5) 0.000 (5)3.999MHz (1 kHz pas)

Default Setting: (5)0.000 MHz

GROUPE TUNING

084 TUN DIALSTP

Fonction: Réglage de la vitesse de la mise en fréquence du bouton principal et du bouton [CLAR/VFO-B] dans les modes SSB, CW et AM.

Valeurs disponibles: 1/5/10Hz

Réglage par défaut: 10Hz

085 TUN CW FINE

Fonction: Réglage de la vitesse de la mise en fréquence du bouton principal en mode CW.

Valeurs disponibles: EnA/diS (ENABLE/DISABLE)

Réglage par défaut: diS (DISABLE)

EnA (ENABLE): Réglage au pas de 1 Hz en mode CW.
diS (DISABLE): Réglage en fonction du pas déterminé par le menu "084 TUN DIALSTP".

086 TUN MHz SEL

Fonction: Sélectionne le pas de réglage du bouton [CLAR/VFO-B] quand le bouton [MHz] est appuyé.

Valeurs disponibles: 1 / 0.1MHz

Réglage par défaut: 1 MHz

087 TUN AM STEP

Fonction: Sélectionne le pas de réglage pour les touches [UP]/[DWN] du microphone en mode AM.

Valeurs disponibles: 2.5/5/9/10/12.5 kHz

Réglage par défaut: 5 kHz

088 TUN FM STEP

Fonction: Sélectionne le pas de réglage pour les touches [UP]/[DWN] du microphone en mode FM.

Valeurs disponibles: 5/6.25/10/12.5/20/25 kHz

Réglage par défaut: 5 kHz

089 TUN FM DIAL

Fonction: Réglage de la vitesse de la mise en fréquence du bouton principal et du bouton [CLAR/VFO-B] dans le mode FM.

Valeurs disponibles: 10 / 100Hz

Réglage par défaut: 100 Hz

090 TUN MY BAND

Fonction: Programme une bande à éviter quand le bouton [CLAR/VFO-B] est utilisé pour changer de bande. Pour programmermer la bande à éviter, tourner le bouton [CLAR/VFO-B] pour rappeler la bande à éviter quand le bouton [CLAR/VFO-B] est utilisé pour changer de bande, puis appuyer sur la touche [ENT] pour changer ce réglage à “ON” (l’indication “d” remplace l’indication “E”). Répéter la même procédure pour annuler le réglage (mettre le “skip” à “Off”: l’indication “d” apparait).

GROUPE TX AUDIO

091 TAUD EQ1 FRQ

Fonction: Sélectionne la fréquence centrale de la plage des graves lors de l'emploi de l'équaliser paramétrable du microphone.

Valeurs disponibles: OFF/100 ~ 700 Hz (100 Hz/pas)

Réglage par défaut: OFF

OFF: Le gain de l'équaliser et le facteur Q ont les valeurs par défaut usine (plat).

100 700 : fréquences centrales de 100Hz 700Hz

VoussouspoucezreglerlegaindeI'equaliseuretlefacteurQ sur la fréquence audio sélectionnée via les menus "092

TAUD EQ1 LVL" et "093 TAUD EQ1 BW".

092 TAUD EQ1 LVL

Fonction: Regle le gain de l'équaliser de la plage des graves de l'équaliser paramétrable du microphone.

Valeurs disponibles: -10 +10

Réglage par défaut: +5

093 TAUD EQ1 BW

Fonction: Règle le facteur Q de la plage des graves de l'équivalenceur paramétrable du microphone.

Valeurs disponibles: 1 10

Réglage par défaut: 10

094 TAUD EQ2 FRQ

Fonction: Sélectionne la fréquence centrale de la plage des mediums lors de l'emploi de l'équaliser paramétrable du microphone.

Valeurs disponibles: OFF/700 ~ 1500 Hz (100 Hz/pas)

Réglage par défaut: OFF

OFF: Le gain de l'équaliser et le facteur Q ont les valeurs par défaut usine (plat).

700 1500 : fréquences centrales de 700Hz 1500Hz

YVous pouvez régler le gain de l'équaliser et le facteur Q sur la fréquence audio sélectionnée via les menus "095

TAUD EQ2 LVL" et "096 TAUD EQ2 BW".

095 TAUD EQ2 LVL

Fonction: règle le gain de l'équaliser de la plage des mediums de l'équaliser paramétrable du microphone.

Valeurs disponibles: -10 +10

Réglage par défaut: +5

096 TAUD EQ2 BW

Fonction: règle le facteur Q de la plage des mediums de l'équivalence paramétrable du microphone.

Valeurs disponibles: 1 10

Réglage par défaut: 10

GROUPE TX AUDIO

097 TAUD EQ3 FRQ

Fonction: Sélectionne la fréquence centrale de la plage des aigus lors de l'emploi de l'équaliser paramétrable du microphone.

Valeurs disponibles: OFF/1500 ~ 3200 Hz (100 Hz/pas)

Réglage par défaut: OFF

OFF: Le gain de l'équaliser et le facteur Q ont les valeurs par défaut usine (plat).

1500 3200 : fréquences centrales de 1500Hz 3200 Hz.

Vous pouvez régler le gain de l'équaliser et le facteur Q sur la fréquence audio sélectionnée via les menus “098 TAUD EQ3 LVL” et “099 TAUD EQ3 BW”.

098 TAUD EQ3 LVL

Fonction: Règle le gain de l'équaliser de la plage des aigus de l'équaliser paramétrable du microphone.

Valeurs disponibles: -10 +10

Réglage par défaut: +5

099 TAUD EQ3 BW

Fonction: Règle le facteur Q de la plage des aigus de l'équaliser paramétrable du microphone.

Valeurs disponibles: 1 10

Réglage par défaut: 10

100 TAUD PE1 FRQ

Fonction: Sélectionne la fréquence centrale de la plage des graves lors de l'emploi de l'équaliser paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: OFF/100 ~ 700 Hz (100 Hz/pas)

Réglage par défaut: OFF

OFF: Le gain de l'équaliser et le facteur Q ont les valeurs par défaut usine (plat).

100 700 : fréquences centrales de 100Hz 700Hz

You pouvez régler le gain de l'équaliser et le facteur Q sur la fréquence audio sélectionnée via les menus "101

TAUD PE1 LVL" et "102 TAUD PE1 BW".

101 TAUD PE1 LVL

Fonction: Règle le gain de l'équaliser de la plage des graves de l'équaliser paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: -10 +10

Réglage par défaut: -5

102 TAUD PE1 BW

Fonction: Règle le facteur Q de la plage des graves de l'équivalenceur paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: 1 10

Réglage par défaut: 2

103 TAUD PE2 FRQ

Fonction: Sélectionne la fréquence centrale de la plage des mediums lors de l'emploi de l'équaliser paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: OFF/700 ~ 1500 Hz (100 Hz/pas)

Réglage par défaut: OFF

OFF: Le gain de l'équivalence et le facteur Q ont les valeurs par défaut usine (plat).

700 1500 : fréquences centrales de 700Hz 1500Hz

Vous pouvez régler le gain de l'équaliser et le facteur Q sur la fréquence audio sélectionnée via les menus “104

TAUD PE2 LVL" et "105 TAUD PE2 BW".

104 TAUD PE2 LVL

Fonction: règle le gain de l'équaliser de la plage des mediums de l'équaliser paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: -10 +10

Réglage par défaut: 0

105 TAUD PE2 BW

Fonction: règle le facteur Q de la plage des medium de l'équivalenceur paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: 1 10

Réglage par défaut: 1

106 TAUD PE3 FRQ

Fonction: Sélectionne la fréquence centrale de la plage des aigus lors de l'emploi de l'équaliser paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: OFF/1500 ~ 3200 Hz (100 Hz/pas)

Réglage par défaut: 2100Hz

OFF: Le gain de l'équaliser et le facteur Q ont les valeurs par défaut usine (plat).

1500 3200 : fréquences centrales de 1500Hz 3200 Hz.

You pouvez régler le gain de l'équaliser et le facteur Q sur la fréquence audio sélectionnée via les menus "107

TAUD PE3 LVL" et "108 TAUD PE3 BW".

107 TAUD PE3 LVL

Fonction: Règle le gain de l'équaliser de la plage des aigus de l'équaliser paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: -10 +10

Réglage par défaut: +3

108 TAUD PE3 BW

Fonction: Règle le facteur Q de la plage des aigus de l'équivalenceur paramétrable du microphone quand le compresseur de modulation est activé.

Valeurs disponibles: 1 10

Réglage par défaut: 1

GROUPE TX GENERAL

109 TGEN PROCLVL

Fonction: Règle le niveau de compression du compresseur de modulation.

Valeurs disponibles: 0 100

Réglage par défaut: 50

110 TGEN EXT TUN

Fonction: Active/désactive le coupleur d'antenne optionnel FC-40.

Valeurs disponibles:itu/Etu (INTERNAL TUNER/EXTERNAL TUNER)

Réglage par défaut: itu (INTERNAL)

itu (INTERNAL TUNER): Le bouton [TUNE] active le coupleur d'antenne optionnel FC-40.

Etu (EXTERNAL TUNER): Le bouton [TUNE] active le coupleur d'antenne interne.

111 TGEN TX PWR

Fonction: Regle la puissance de sortie.

Valeurs disponibles: 5 100%

Réglage par défaut: 100%

112 TGEN AM CAR

Fonction: Règle le niveau de puissance de sortie porteuse.

Valeurs disponibles: 0 100

Réglage par défaut: 50

113 TGEN PWRCTRL

Fonction: réglage du menu "111 TGEN TX PWR".

Valeurs disponibles: ALL/CAr

Réglage par défaut: ALL

ALL: Le menu "111 TGEN TX PWR" affecte tous les modes.

CAr: Le menu "111 TGEN TX PWR" affecte tous les modes sauf la SSB. Dans ce cas, la puissance de sortie SSB est au maximum, en début du réglage du menu "111 TGEN TX PWR".

114 TGEN VOX SEL

Fonction: Sélectionne la source d'entrée qui va commander la ligne émission en mode VOX.

Valeurs disponibles: nic/dAtA

Réglage par défaut: nic

nic (MIC): La fonction VOX est activée par le microphone.

dAtA (DATA): La fonction VOX est activée par le signal (broche 1) de la prise RTTY/PKT.

115 TGEN V GAIN

Fonction: Règle le gain "VOX" dans les modes SSB/AM/FM.

Valeurs disponibles: 0 100

Réglage par défaut: 50

116 TGEN VOX DLY

Fonction: Règle le temps de retombée du "VOX" (Delay) dans les modes SSB/AM/FM.

Valeurs disponibles: 30 3000 msec (10 msec/pas)

Réglage par défaut: 500 msec

117 TGEN ANTIVOX

Fonction: Régle le gain de l'Anti-VOX, qui est le niveau de回头 de fréquence audio du récepteur dans le microphone, pour éviter que l'audio du récepteur déclanche l'émetteur (via le microphone) en mode VOX.

Valeurs disponibles: 0 100

Réglage par défaut: 50

118 TGEN EMRGNCY

Fonction: Active Tx/Rx le mode canal d'urgence en Alaska sur 5167.5 kHz.

Valeurs disponibles: EnA(ENABLE)/diS(DISABLE)

Réglage par défaut: diS(DISABLE)

Quand ce menu est mis sur "EnA(ENABLE)," le signal de fréquence 5167.5kHz est activé. Le canal d'urgence en Alaska est se trouve entre les canaux mémoire "P-1" et "01 (ou 1-01)".

Important: L'utilisation de cette fréquence est restreinte aux stations opérant préc ou en Alaska, et uniquement en cas d'urgence (jaMAINIS pour des communications de routine). Voir §97.401(c) de la réglementation FCC pour plus de détails.

PLATINE MÉMOIRE VOCALE (DVS-6)

La platine mémoire vocale DVS-6 offre cinq mémoires capable d'enregistrer chacune jusqu'à 20 secondes de message vocal. Vous pouvez donc enregistrer et répéter autant de fois que vous poulez de courts messages d'identification ou d'information.

Installation

1. Mettre le commutateur [POWER] du FT-950 sur "off" etmettre hors tension l'alimentation DC externe.
2. Debrancher tous les câbles du FT-950.
3. En se référant à la figure 1, enlever les 18 vis fixant le couvercle inférieur du transceiver, puis enlever ce couvercle inférieur.
4. En se référant à la figure 2 pour situer l'emplacement de montage du DVS-6.
5. En se référant à la figure 3,mettre en place le DVS-6 dans les broches correspondant à son emplacement sur le transceiver. Avec précaution appuyer sur la pièce jusqu'à cequelle soit bien en place dans son connecteur.
6. Remetre le couvercle inférieur et ses 18 vis.
7. Brancher à nouveau l'antenne et l'alimentation DC sur le FT-950.

Emploi

Merci de voir la page 64 de ce manuel.

FIGURE 1

FIGURE 2
FIGURE 3

KIT μTUNING HF

Le kit optionnel Tuning HF apporte une sélectivité très étroite en entrée du transceiver. Un très fort coefficient de surtension est obtenu par une bande passante réduite. Trois kits optionnels Tuning HF sont disponibles. Le MTU-160 couvre la bande 1.8 MHz. Le MTU-80/40 couvre les bandes 3.5 et 7 MHz. Le MTU-30/20 couvre les bandes 10.1 et 14 MHz.

Quand une (ou toutes) de ces trois platines optionnelles sont connectées, elles sont automatiquement ajustées pour être centrées sur votre fréquence de traffic.

Une bande passante étroite est spécialement utile sur les bandes basses, sur lesquelles de très forts signaux sont reçus en propagation NVIS (Near Vertical-Incidence Signals) dans une très petite largeur de bande. Une protection additionnelle des étages HF est très utile pour prévenir les interférences d'intermodulation et les blocages.

Installation

Assembler le kit optionnel Tuning HF selon les indications du "Manuel d'installation du kit optionnel Tuning HF "fourni avec le kit optionnel Tuning HF.

Branchements sur le FT-950

Brancher chaque cable (fourni avec le kit optionnel Tuning HF) entre la platine Tuning HF et le transceiver FT-950.

Emploi

Merci de voir la page 42 de ce manuel.

Avis

Les câbles de branchement HF ont un code de couleur (noir et gris) pour faciliter le branchement des prises RF IN et RF OUT. (Voir l'illustration)
Une erreur de branchement ne risqué pas de causer des dommages au kit optionnel Tuning HF, mais un dysfonctionnement est à craindre.
- Brancher les câbles avec le code couleurs entre les prises CNTL OUT et CNTL IN (Voir l'illustration). Vérifier la conformité des branchements avant d'utiliser le transceiver.
Si le FT-950 ne fonctionne pas et que l'affichage de la fréquence clignote quelques fois, vérifier les branchements des prises "CNTL IN" et "CNTL OUT" sur le kit optionnel μTuning HF.
L'ordre dans lequel sont effectues les branchements est sans importance.

MULTI CONNECTION

EMPLOI DU COUPLEUR AUTOMATIQUE D'ANTENNES FC-40 (POUR ANTENNE LONG FIL)

LLe FC-40 utilise les circuits de commande internes au transceiver, ceci permet à l'opérateur de commander et de surveiller automatiquement le FC-40, qui lui est monté au point d'alimentation de l'antenne. Le FFC-40 utilise des composants sélectionnés pour être très stables en température, et il est conditionné dans un emballage étanche capable de supporter des conditions environnementales très sévères.

Une combinaison de composants transistorisés et de relais haute vitesse particulièrement bienCHOisis peut au FC-40 d'adapter une grande variété d'antennes pour atteindre un SWR 2:1 sur toutes les bandes de fréquence amateurs (160 à 6 mètres), en moins de huit secondes. La puissance requise pour adapter peut aller de 4 à 60 Watts, et les réglages des couplages sont automatiquement mémorisés de façon à être rappeler instantanément pour un futur réglage sur la même plage de fréquence range.

Merci de dire le manuel d'emploi du FC-40 pour plus d'informations détaillées.

Branchements au FT-950

Après avoir installé le FC-40, connecter les cables venant du coupleur sur les prises ANT et TUNER sur le panneau arrêté du transceiver FT-950.

Quand une FC-40 est reliée au FT-950, TX GND (broche 2) de la prise TUNER et la broche 2 de la prise LINEAR sont des circuits communs.

Toutefois la tension maximum sur TX GND (br. 2) de la prise LINEAR ne doit pas dépasser +5V .

EMPLOI DU COUPLEUR AUTOMATIQUE D'ANTENNES FC-40 (POUR ANTENNE LONG FIL)

Initialisation du FT-950

Le coupleur d'antenne automatique FC-40 optionnel permet le réglage automatique d'une ligne coaxial qui présente au port antenne du FT-950 une impédance nominale de 50-ohm.

Avant de pouvoir le faire, vous doivent savoir au microprocesseur du FT-950 que le FC-40 sera utilisé. Ceci est fait via le mode menu:

1. Appuyer sur la touche [MENU] pour entrer en mode menu.
2. Tourner le bouton [SELECT] pour Sélectionner le menu "110 TGEN EXT TUN".

Avis:

Appuyer brièvement sur le bouton [SELECT] pour permuter l'affichage du menu entre “110 TGEN” et “EXT TUN”.

1. Tourner le bouton [CLAR/VFO-B] pour sélectionner "EnA (Enable)".
2. Appuyer et maintainir la touche [MENU] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Emploi

1. Appuyer brièvement sur le bouton [TUNE] pour activer le coupler d'antenne automatique.
2. L'icone "TUNER" apparait sur l'afficheur.
3. Si la fréquence du transceiver est en dehors des bandes amateurs, L'icone “TUNER” n'apparait pas.
4. Appuyer et maintainir le bouton [TUNE] pendant une seconde pour lancer le réglage automatique. L'émetteur est activé et l'icone “TUNER” clignote tant que le réglage est en cours.
5. Le réglage s'arrête automatiquement quand un SWR faible est obtenu. Vous pouvez appuyer et maintainir le bouton [TUNE] pendant une seconde quand le réglage est en cours, pour annuler le réglage automatique.
6. Pour désactiver le coupleur d'antenne automatique, appuyer brievement sur le bouton [TUNE] à nouveau.

NOTE:

□ Merci demettreunebonne terreà la borne GND du FC-40.
Une porteuse est transmise continuellement pendant le réglage. Merci de vérifier que la fréquence n'est pas occupée avant de passer en réglage et assurer vous que vous ne faites pas des interférences à une station déjà en train de打交道 sur la fréquence.
Il est normal d'entendre les relais coller pendant que le réglage est en cours.
Si l'impédance de couplage 2:1 ne peut être obtenue par le FC-40, et que l'icone “TUNER” clignote, le microprocesseur ne valide pas les données de couplage pour cette fréquence, car le FC-40 estime que vous devez faire quelques chose pour régler ou réparer votre système d'antenne afin d'améliorer le SWR.

PLATINE DE GESTION DE DONNÉES (DMU-2000)

La platine de gestion de données DMU-2000 offre les fonctionnalités de scope de bande, de scope audio, d'oscilloscope X-Y, d'horloge mondiale, de commande de rotor d'antenne, et un affichage complémentaire des divers statuts pouvant etre suivi dans le transceiver en plus de ceux déjà disponibles sur la station. Ces fonctions necessiterent pour l'affichage des informations un ecran d'ordinateur qui sera fourni par l'utilisateur.

Installation de la platine SCOPE

1. Mettre le commutateur [POWER] du FT-950 sur "off" etmettre hors tension l'alimentation DC externe.
2. Debrancher tous les câbles du FT-950.
3. En se référant à la figure 1, enlever les 18 vis fixant le couvercle inférieur du transceiver, puis enlever ce couvercle inférieur.
4. En se référant à la figure 2 pour situer l'emplacement de montage de la platine SCOPE. Il y a une prise à 14 broches qui n'est pas branchée.
5. Monter la platine SCOPE en utilisant les quatre vis fournies (figure 3).
6. En se référant à la figure 3, brancher la prise de 14 broches qui doit être enlevée du chassis au point précédent sur le connecteur J7002 de la platine SCOPE.
7. Situer le cable coaxial (libellé ©) installé sur la prise (J4006) de la platine LOCAL. Débrancher la prise coaxiale (©) de la platine LOCAL pour la mesure sur la prise J7003 de la platine SCOPE. De la même manière, situer le cable coaxial (libellé ©) installé sur la prise (J1029) sur la platine MAIN. Débrancher la prise coaxiale (©) de la platine MAIN pour la mesure sur la prise J7003 de la platine SCOPE.
8. En se référant à la figure 4,mettre les câbles coaxiaux dans les rainures du chassin.
9. Remetre le couvercle inférieur et ses 18 vis.

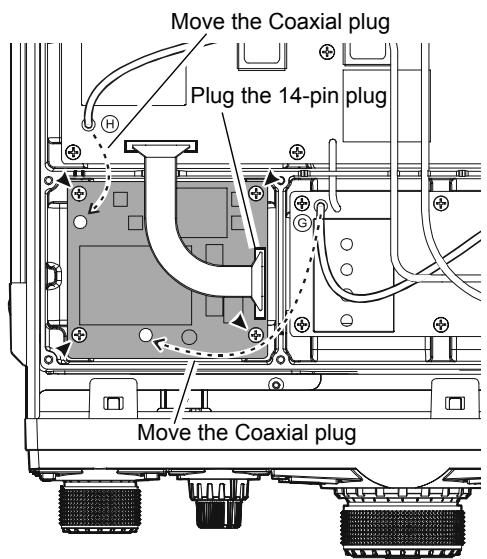

FIGURE 3

FIGURE 1

Branchements au FT-950

Relier le DMU-2000 et le transceiver FT-950, votre afficheur du commerce général, et votre clavier du marché général (si vous en utilisez un) comme montré à la figure 5.

NOTICE:

Conserver un espace de libre de 2.5cm ) de chaque cote du DMU-2000 pour éviter la surchauffe.

Emploi

L'utilisation du DMU-2000 est décrite dans le manuel d'emploi fourni avec le DMU-2000.

Cependant, la disposition des touches de fonction est différente de celle du FT-2000. Les boutons [BAND] du FT-950 sont utilisés pour l'utilisation du DMU-2000 à la place des boutons de fonction. Appuyer et partager la touche [ENT(DISPLAY)] du FT-950 pendant une seconde, et les boutons [BAND] du FT-950 jouent le role des touches fonction pour le DMU-2000. Merci de voir le manuel d'emploi du DMU-2000 pour tous les détails d'utilisation.

Généralités

Plage de fréquences Rx:	30 kHz - 56 MHz
	160 - 6 m (Performances garanties sur les bandes amateurs uniquement)
Plage de fréquences Tx:	160 - 6 m (Bandes amateurs uniquement)
Stabilité en fréquence:	±0.5 ppm (Après 1 minute @+25 °C)
	±1.0 ppm (Après 1 minute @-10 °C ~ +50 °C)
Températures d'emploi:	-10 °C ~ +50 °C
Modes Emission:	A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), F1D (PACKET), F2D (PACKET)
Pas de fréquence:	1/10 Hz (SSB, CW, & AM), 100 Hz (FM)
Impédance d'antenne:	50 Ohms, asymétrique
	16.7 - 150 Ohms, asymétrique
	(Avec coupleur, 160 - 10 m bandes amateurs, TX uniquement)
Consummation (Approx.):	Rx (sans signal) 1.8 A
	Rx (signalprésent) 2.1 A
	Tx (100 W) 22 A
Tension d'alimentation:	DC 13.8 V ± 10% (moins à la masse)
Dimensions (WxHxD):	365 x 115 x 315 mm
Poids (Approx.):	9.8 kg
Émetteur
Puissance de sortie:	5 - 100 watts (2 - 25 watts porteuse AM)
Types de modulation:	J3E (SSB): symétrique,
	A3E (AM): Bas niveau (premier étage),
	F3E (FM): F3E (FM): Réactance variable
Déviation maximum FM:	±5.0 kHz/±2.5 kHz
Rayonnements harmoniques:	Mieux que -60 dB (Bandes amateurs 160 - 10m pour les harmoniques)
	Mieux que -50 dB (Bandes amateurs 160 - 10m pour les autre)
	Mieux que -65 dB (Bande amateur 6m)
Suppression de porteuse SSB:	au moins 60 dB au-dessous des pointes de sortie
Suppression bande latérale:	au moins 60 dB au-dessous des pointes de sortie
IMD 3eme ordre:	-31 dB @14 MHz 100 watts PEP
Bande passante:	3 kHz (LSB/USB), 500 Hz (CW), 6 kHz (AM), 16 kHz (FM)
Réponse Audio (SSB):	pas plus que -6 dB de 300 à 2700 Hz
Impédance du microphone:	600 Ohms (200 à 10 kOhms)

Récepteur

Circuit Type: Triple conversion superhétérodyne

Fréquences intermédiaires: 69.450 MHz/450 kHz/30 kHz (24 kHz for AM/FM)

il n'y a pas de specifications pour les plages de fréquences non indiquées.

Sensibilité duquelch: SSB/CW/AM

Il n'y a pas de specifications pour les plages de fréquences non listées.

^* = (ou mieux) ** = (ou moins)

Réjection image: 70 dB ou mistroux (Bandes amateurs 160 - 10m)

60 dB ou mistrux (Bande amateur 6m)

Sortie audio maximum: 2.5 W dans 4 Ohms with 10% THD

Impedance sortie audio: 4 à 8 Ohms (4 Ohms: nominal)

Radiation conducteur: moins que 4 nW

Ces Spécifications sont sujet à changement, en vue de toute amélioration technique, sans notification ou obligation et sont garanties uniquement sur les bandes amateurs.

Dispositions pour les produits electroniques et electriques

Tous les produits portant le symbole (Poubelle barree d'une croix) ne doivent pas etre mis avec les ordures menageres.

Les produits electriques et electroniques doivent etre recycles a un centre de traitement ou ils seront tries.

En Europe contactez votre fournisseur ou distributeur pour les informations concernant la collecte de ceux ci.

YAESU

Choice of the World's top DX'ers

Copyright 2008

VERTEX STANDARD CO., LTD.

All rights reserved
