Intitulé	Valeur / Description
Type de produit	Émetteur-récepteur HF multimode
Fréquences	1.8 à 54 MHz
Modes de modulation	SSB, CW, AM, FM
Alimentation électrique	13.8 V CC
Dimensions approximatives	240 x 90 x 290 mm
Poids	2.8 kg
Puissance de sortie	100 W (HF)
Fonctions principales	Filtre numérique, Tuner automatique, Squelch réglable
Connectivité	USB, CI-V, antenne externe
Entretien et nettoyage	Nettoyage régulier des contacts et des connecteurs, vérification des câbles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, service après-vente recommandé
Sécurité	Utiliser avec précaution, éviter les environnements humides, respecter les normes électriques
Informations générales	Modèle populaire pour les amateurs de radio, idéal pour les communications à longue distance

FOIRE AUX QUESTIONS - FT-450 YAESU

Comment régler la puissance de sortie de l'émetteur ?

Pour régler la puissance de sortie, accédez au menu de configuration et sélectionnez l'option 'Puissance de sortie'. Vous pouvez choisir entre différents niveaux, généralement 5W, 10W ou 100W.

Pourquoi je n'arrive pas à entendre d'autres stations ?

Vérifiez d'abord que votre antenne est correctement connectée et fonctionnelle. Assurez-vous également que la fréquence que vous écoutez est active et que votre récepteur est bien réglé sur le mode approprié (AM, FM, SSB).

Comment mettre à jour le firmware de l'appareil ?

Visitez le site Web de Yaesu pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour via un câble USB ou un autre moyen de connexion.

Que faire si l'affichage LCD est illisible ?

Si l'affichage LCD est illisible, vérifiez d'abord les connexions internes et assurez-vous qu'il n'y a pas de poussière ou de saleté sur l'écran. Un réinitialisation de l'appareil peut également résoudre le problème.

Comment réinitialiser les paramètres d'usine ?

Pour réinitialiser les paramètres d'usine, accédez au menu principal, sélectionnez 'Configuration', puis 'Réinitialiser'. Confirmez l'action lorsque vous y êtes invité.

Le microphone ne fonctionne pas, que faire ?

Vérifiez d'abord si le microphone est correctement branché. Testez-le avec un autre appareil si possible. Si le problème persiste, il peut être nécessaire de le remplacer ou de le faire réparer.

Comment utiliser le filtre pass-bas ?

Pour activer le filtre pass-bas, accédez au menu et sélectionnez 'Filtres'. Choisissez l'option 'Filtre pass-bas' et activez-le pour réduire le bruit et améliorer la clarté des signaux.

Pourquoi le signal est-il faible ?

Un signal faible peut être causé par une antenne mal adaptée, des interférences ou une mauvaise configuration des paramètres. Vérifiez votre installation et essayez de changer de fréquence ou de mode.

Comment configurer les bandes de fréquence ?

Pour configurer les bandes de fréquence, accédez au menu des réglages et sélectionnez 'Bandes de fréquence'. Vous pouvez y entrer manuellement les fréquences ou sélectionner des bandes prédéfinies.

Que faire si je reçois une erreur sur l'écran ?

Notez le code d'erreur et consultez le manuel d'utilisation pour des informations spécifiques. Vous pouvez également essayer de redémarrer l'appareil ou de réinitialiser les paramètres.

MODE D'EMPLOI FT-450 YAESU

Commutateurs et boutons de la face avant ....2

Indications de I'afficheur 6

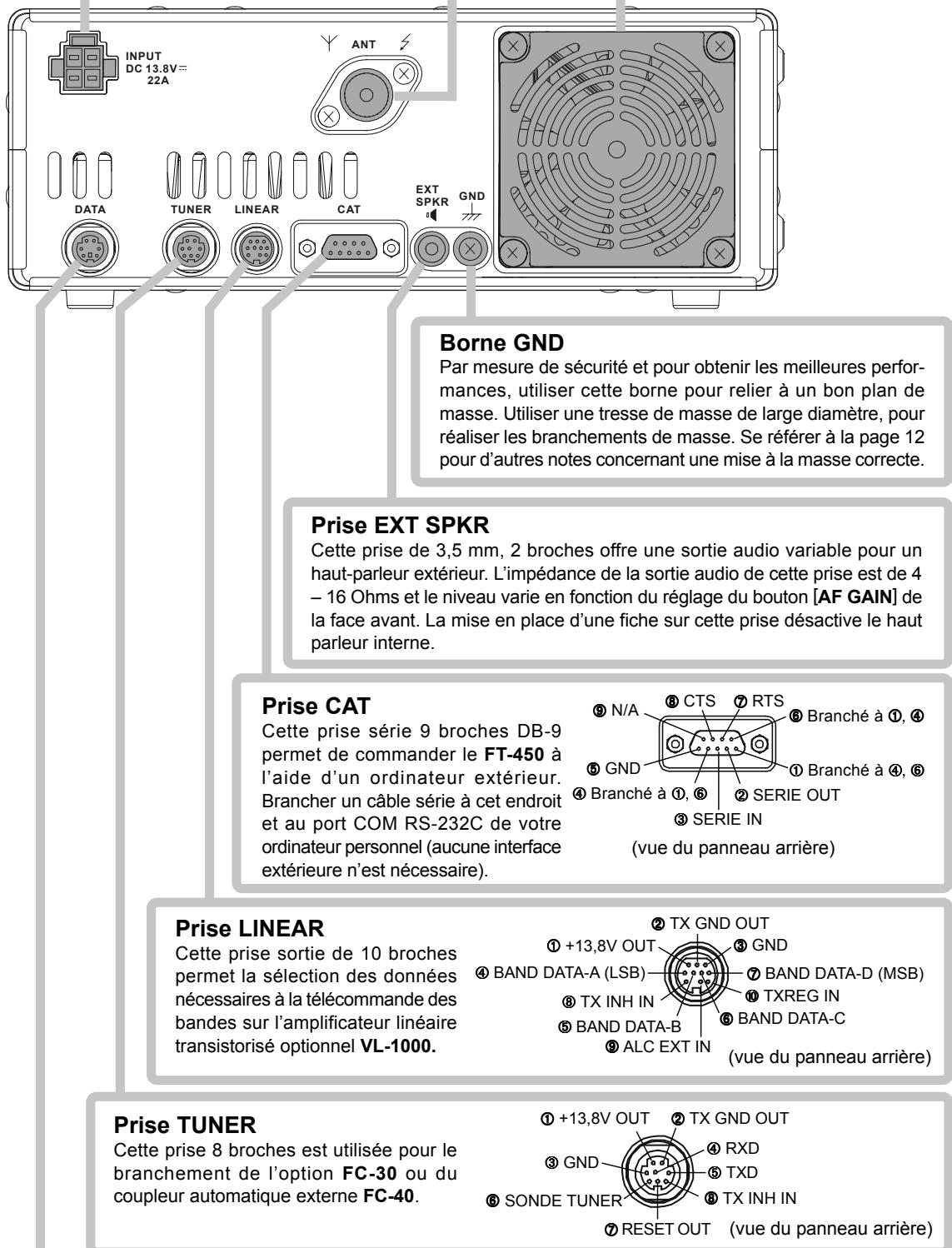

Prises du panneau arrriere 8

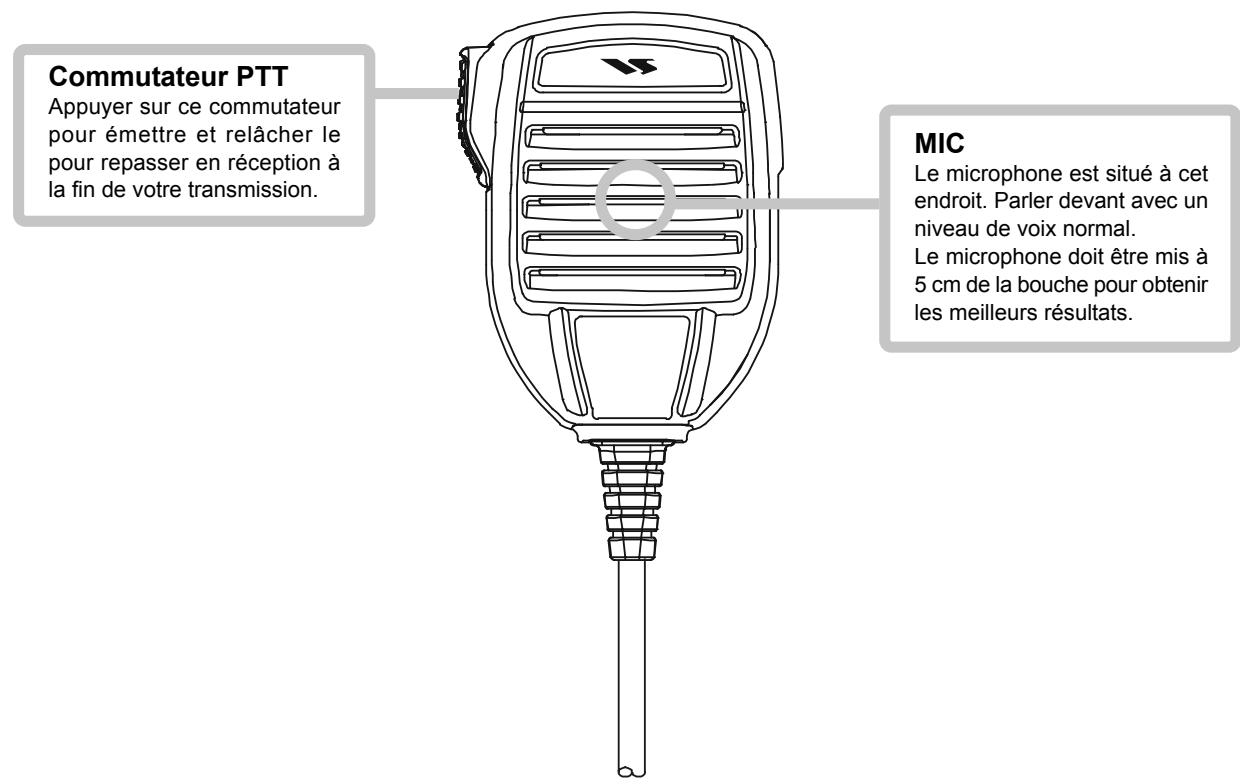

Microphone MH-67A8J 9

Accessoires & Options 10

Installation 11

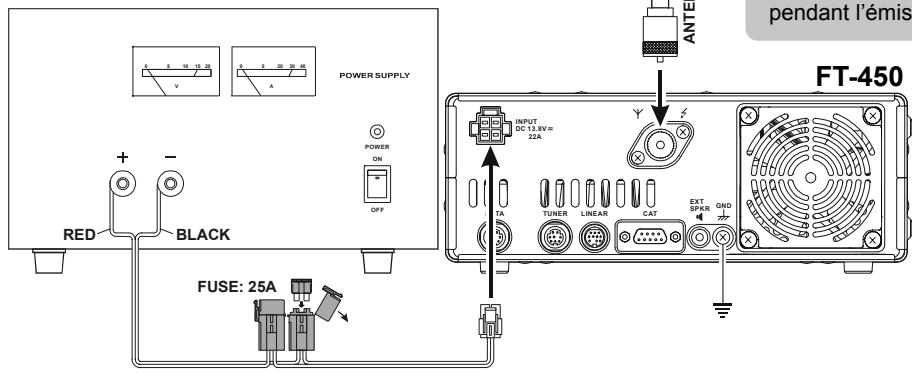

Branchement de l'antenne et de l'alimentation 11

A propos du cable coaxial 12

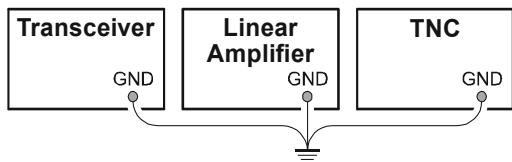

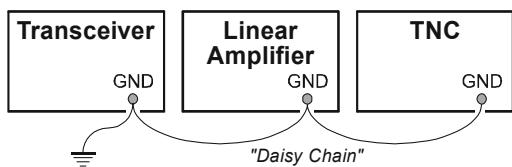

Mise à la masse 12

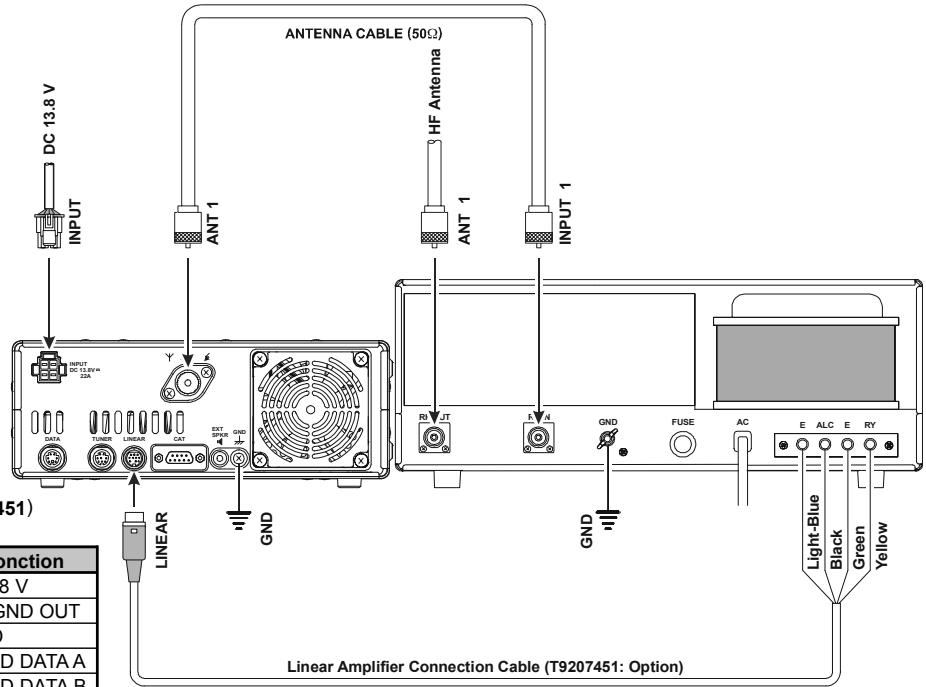

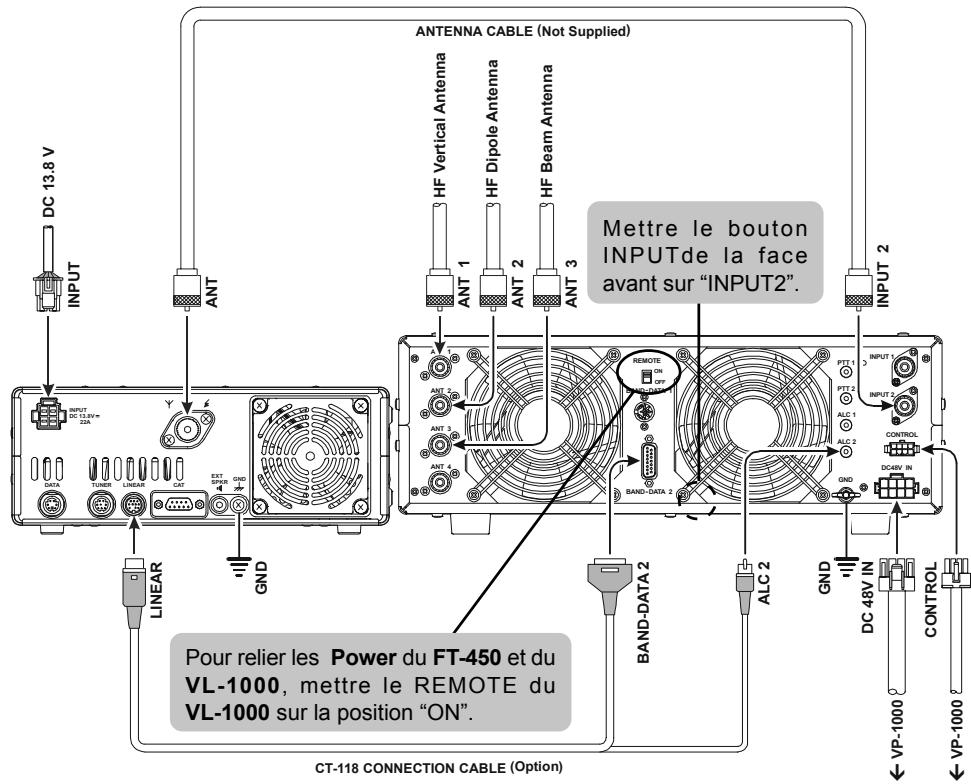

Branchement d'un amplificateur linéaire VL-1000 13

Interfacer un autre amplificateur linéaire 13

Utilisation de base 14

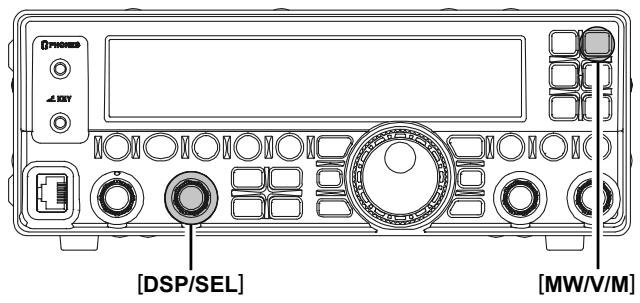

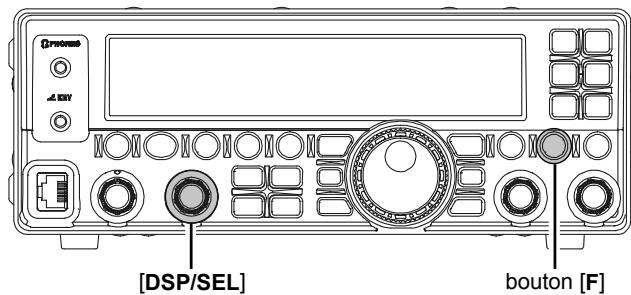

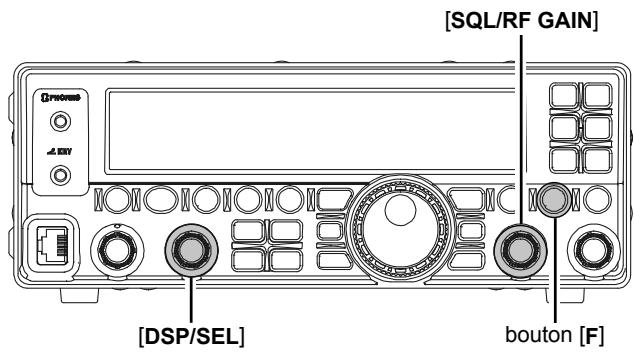

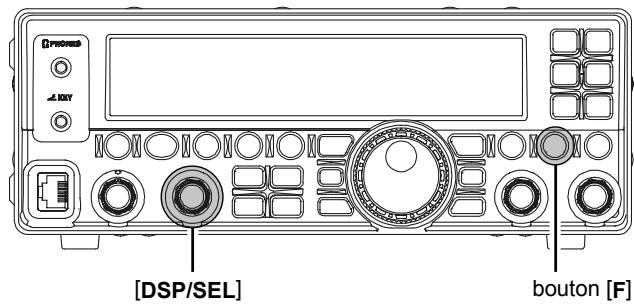

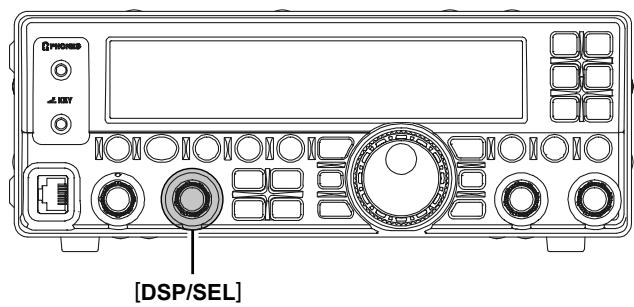

Commentutiliser le bouton [DSP/SEL] 15

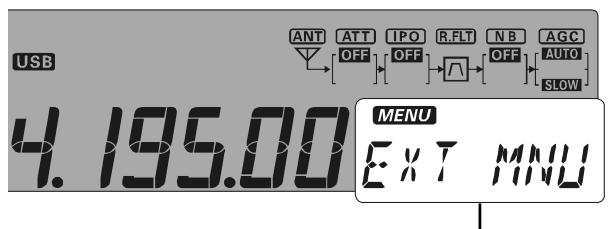

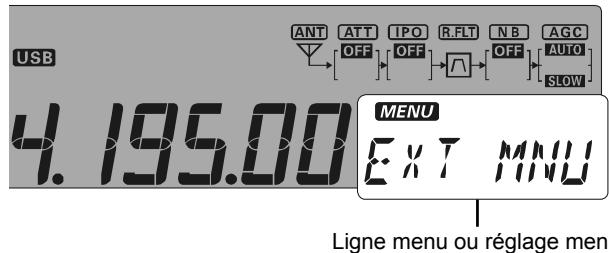

Emploi du menu 15

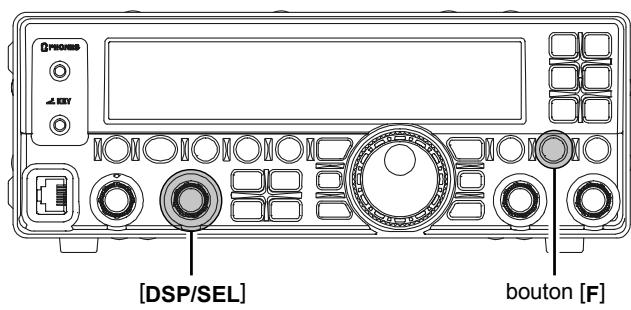

Comment utiliser le commutateur [VOICE/C.S] 16

Durée d'appui sur une touche 17

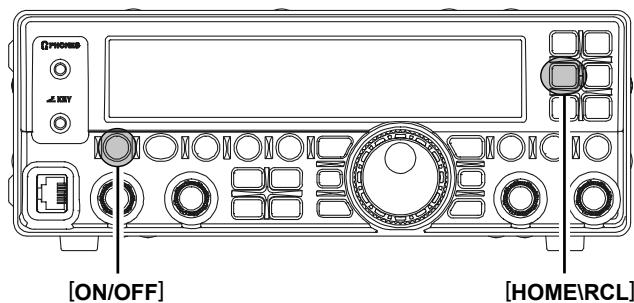

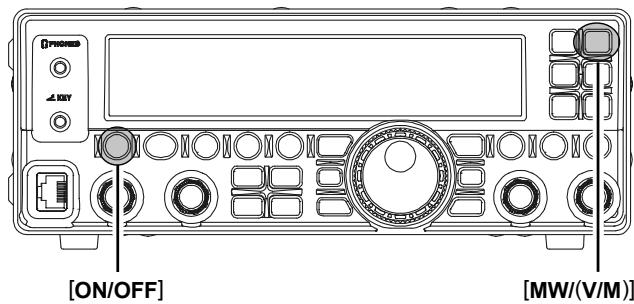

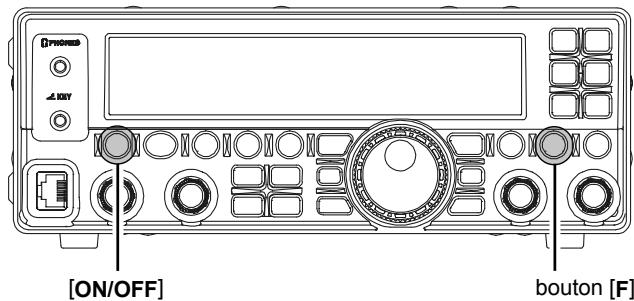

Initialisation du microproceseur 18

Réception 19

Pas de réglage 19

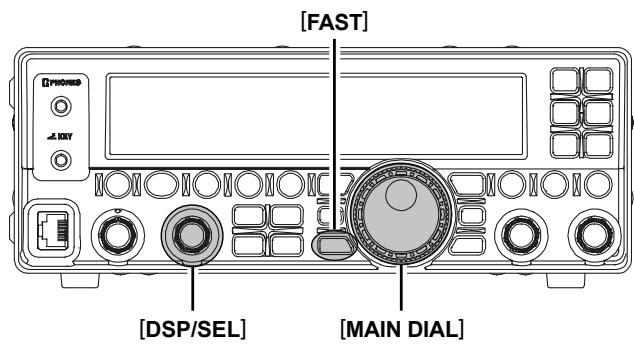

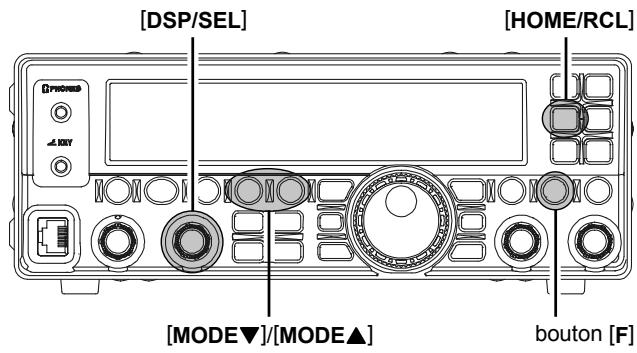

Changer le pas de réglage du bouton [MAIN DIAL] ... 19

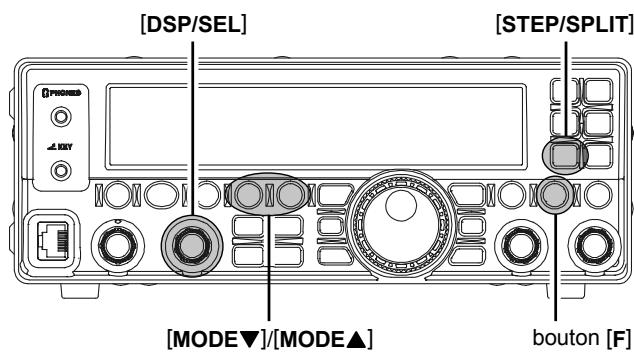

Changer le pas de réglage du bouton [DSP/SEL] .... 19

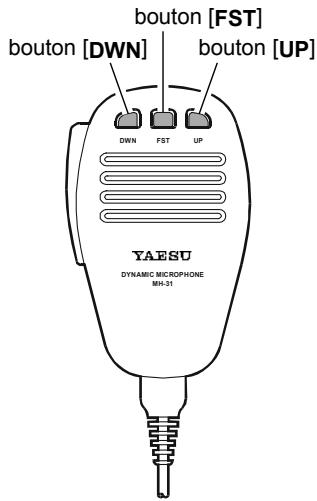

A propos des boutons [UP]/[DWN] des micros MH-31A8J et MD-100A8X 20

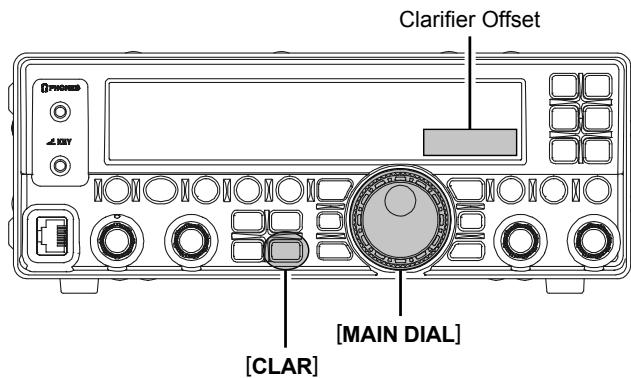

Clarifier 20

Annonce Vocale 21

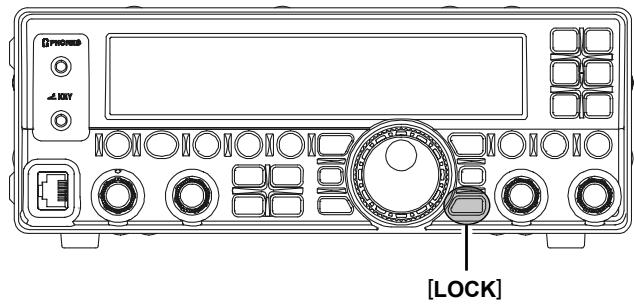

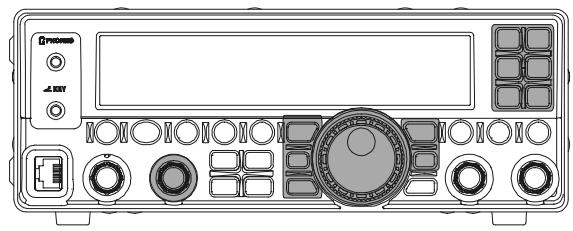

Verrouillage du DIAL 21

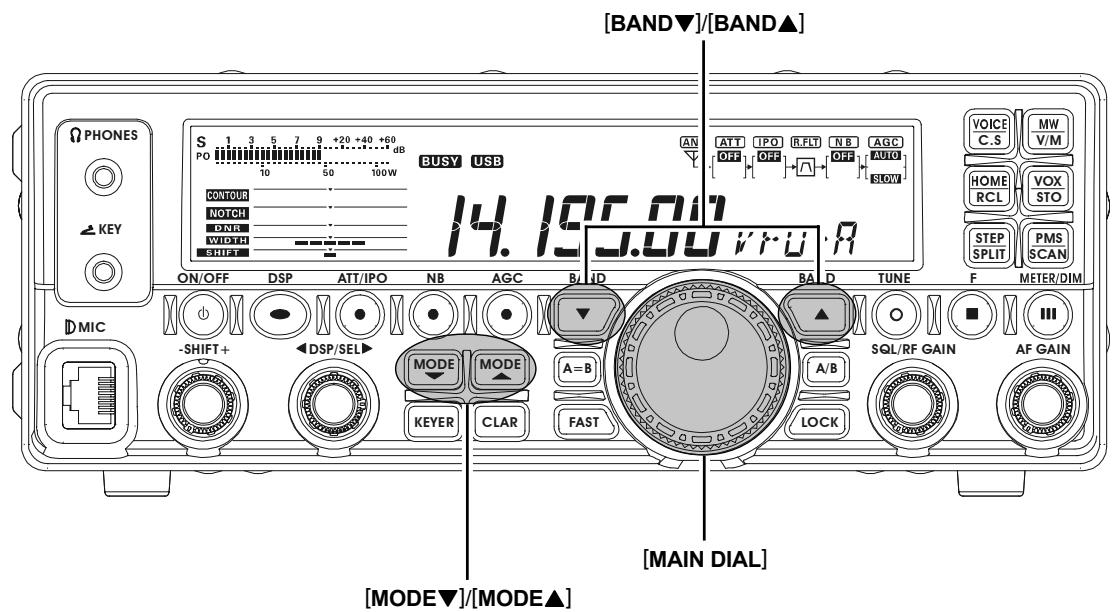

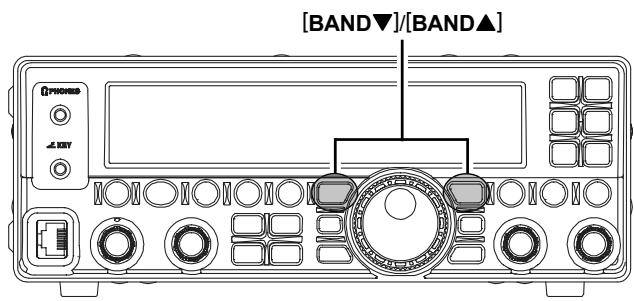

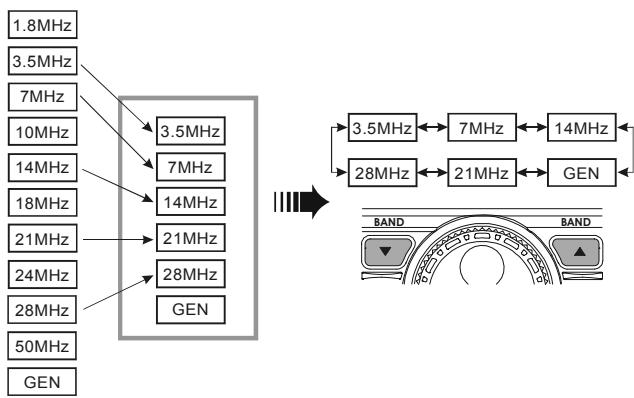

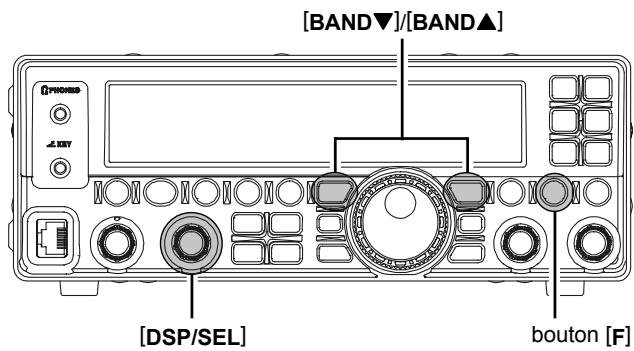

Emploi de la fonction "My Bands" 22

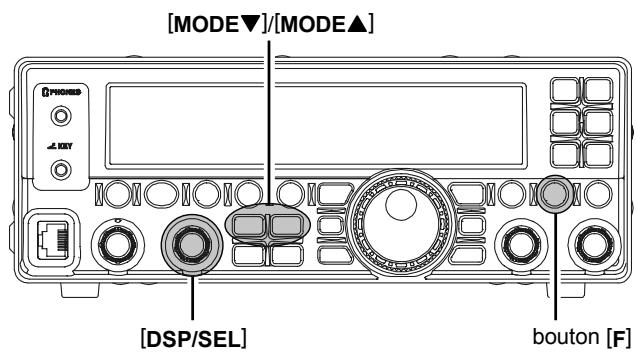

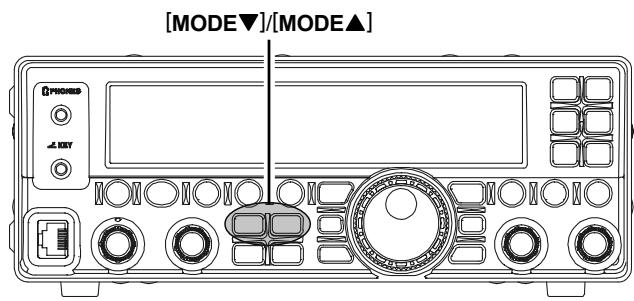

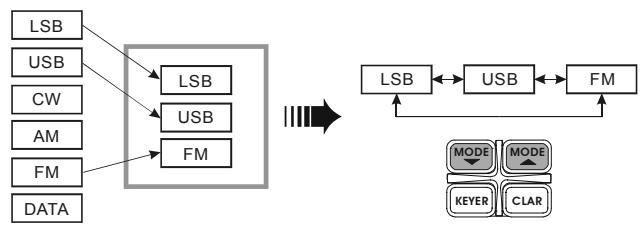

Emploi de "My Modes" 23

Enregistreur de voix digital 24

Fonctions pratiques 25

En réception (Front End Block Diagramme) 25

Réglage de la sensibilité en réception ATT/IPO 26

Rejet des interférences (signaux dans les 3 kHz) le Noise Blanker .... 26

Outil pour une écoute comfortable l'AGC 27

Rejet des interférences (signaux dans les 3 kHz) le filtré CONTOUR.....28

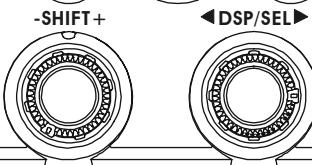

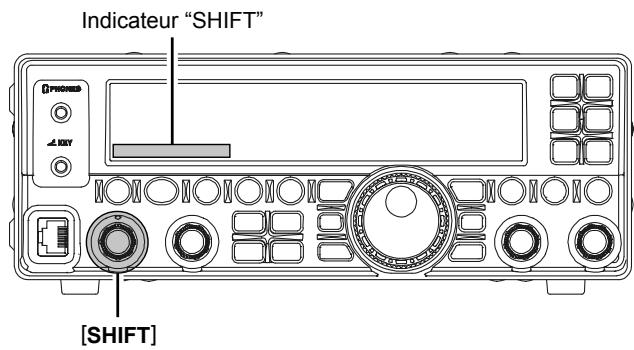

Rejet des interférences (signaux dans les 3 kHz): le SHIFT 29

Rejet des interférences (signaux dans les 3 kHz): le WIDTH 30

Rejet des interférences (signaux dans les 3 kHz): le NOTCH 31

Rejet des interférences (signaux dans les 3 kHz): le DNR 32

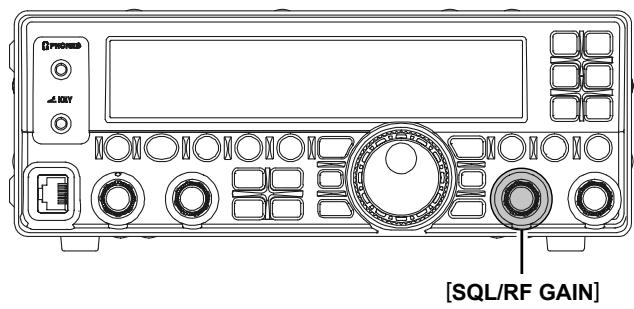

RF GAIN 33

Emission mode SSB/AM 34

Selection de l'indicateur TX 35

Réglage de la puissance TX 35

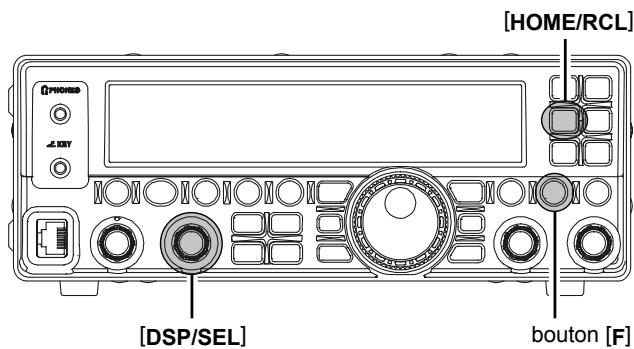

Compteur d'émission (TOT) 36

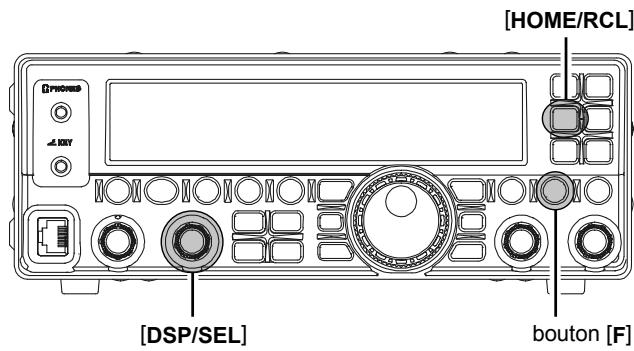

Réglage du niveau du gain microphone 37

"Equaliseur" Microphone DSP 38

Commutation Automatique TX/RX par la voix (VOX)...... 39

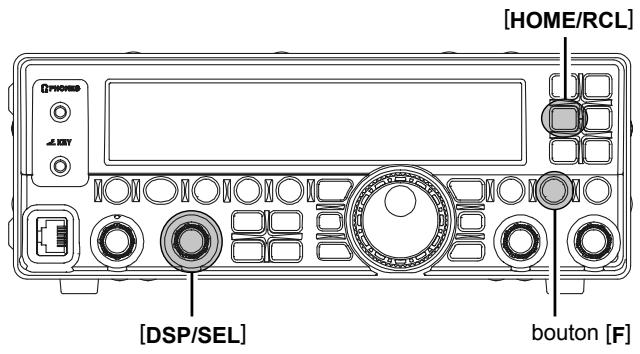

MONITEUR 40

Emploi du mode Split 41

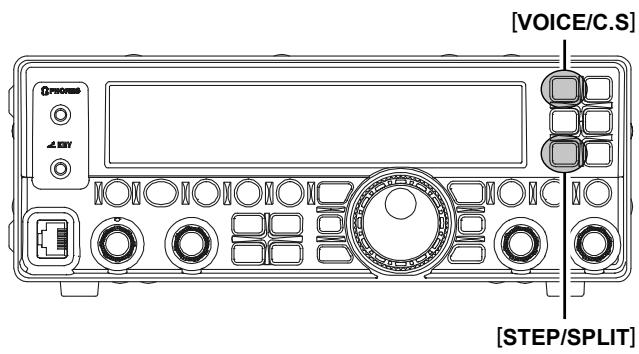

Emploi du Split rapide 41

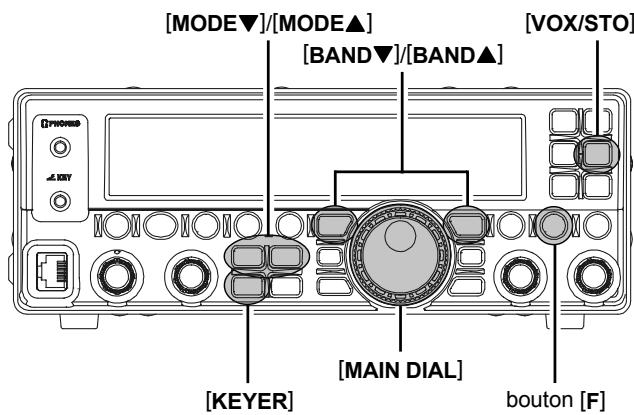

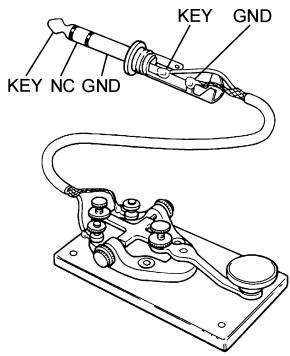

Initialisation pour un manipulateur manuel (ou son émulation) 44

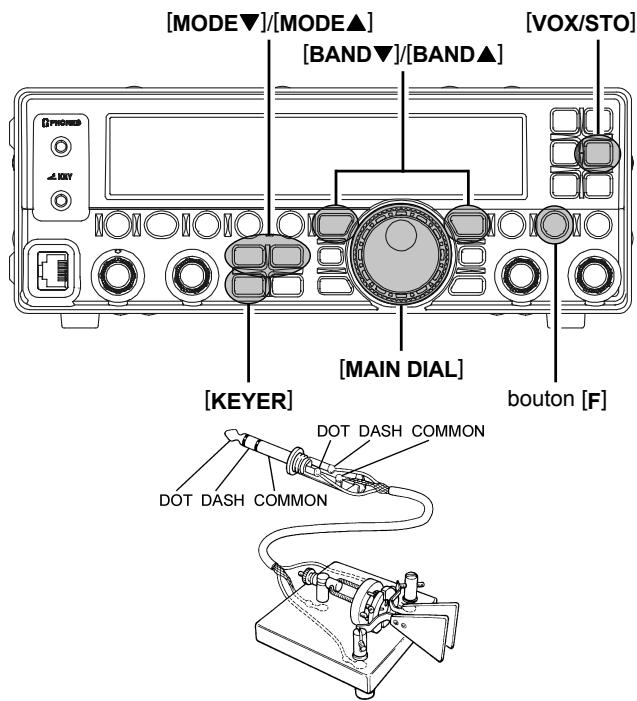

Emploi d'un manipulateur electronique 45

Signal de pointage CW (Battement zéro) 47

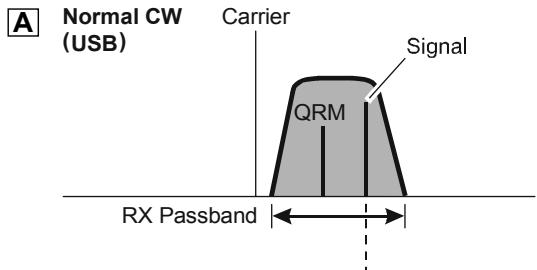

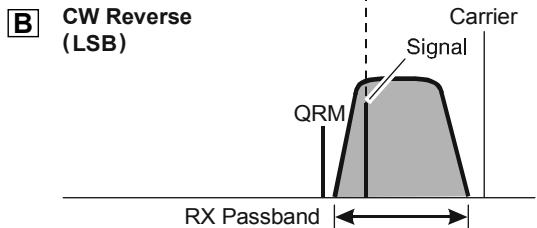

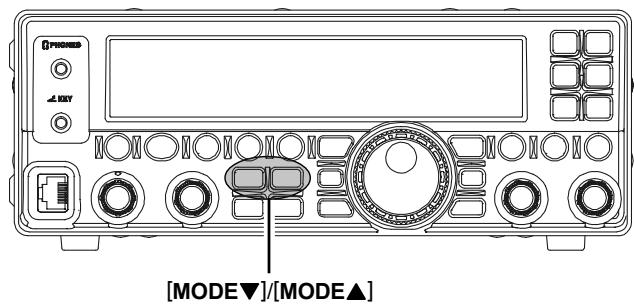

Utilisation de la CW inversée 47

Réglage du décai de retombée CW 48

Réglage du volume de l'écoute locale CW 48

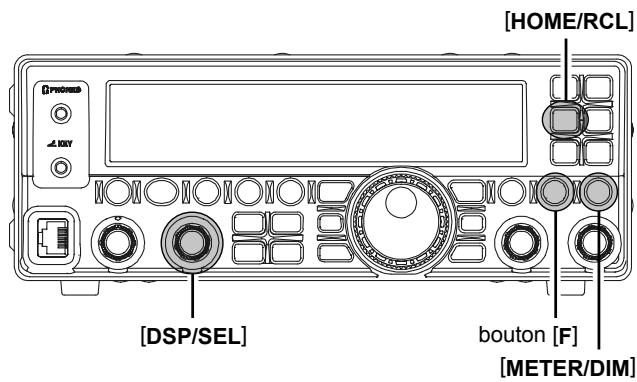

Réglage de la tonalité CW 49

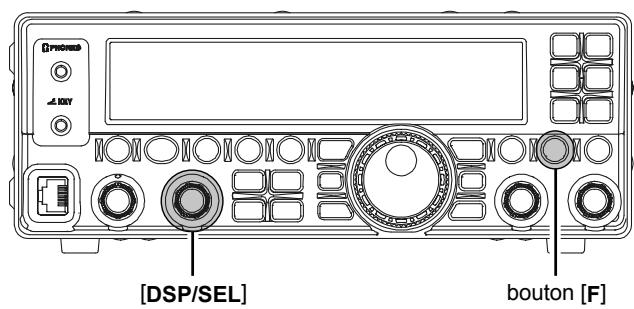

Fonction entrainment CW 49

Fonction balise 50

Emploi du mode FM 52

Operations de base 52

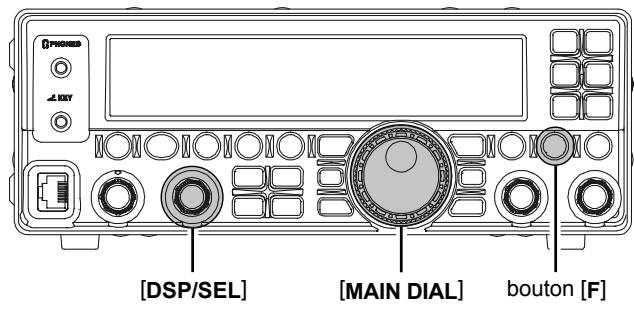

Emploi des relais 53

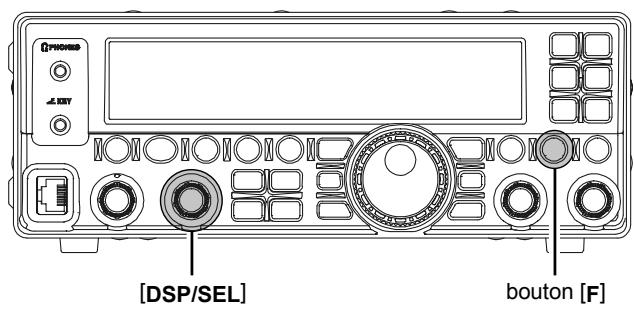

Emploi de I'appel sélectif 54

Recherche sur tonalité 55

Emploi des mémoires 56

Fonctions mémoires pratiques 56

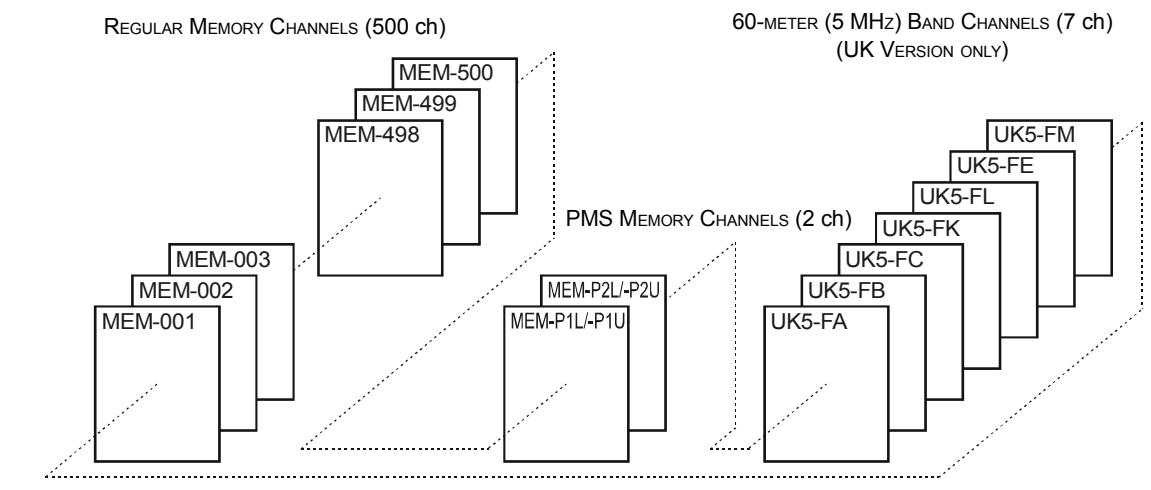

Groupes mémoire 57

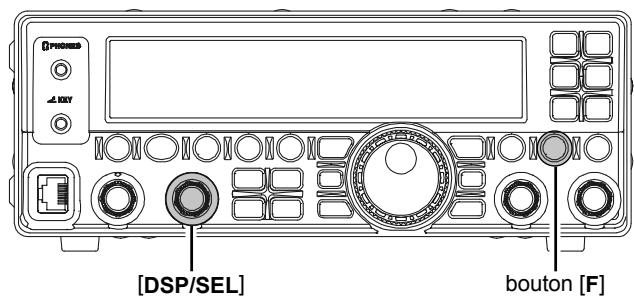

Emploi des mémoires standards 58

Mise en mémoire 58

Rappel canal mémoire 58

Enlever les données d'un canal mémoire 59

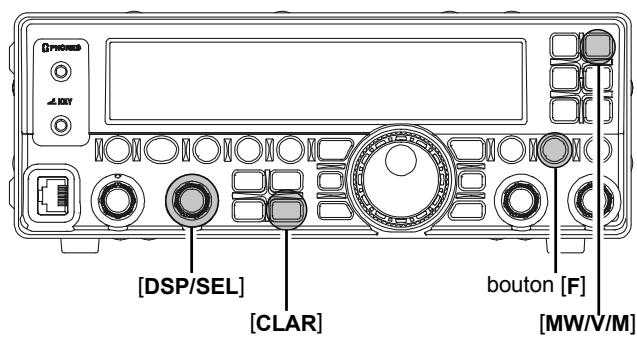

Réglage mémoire 59

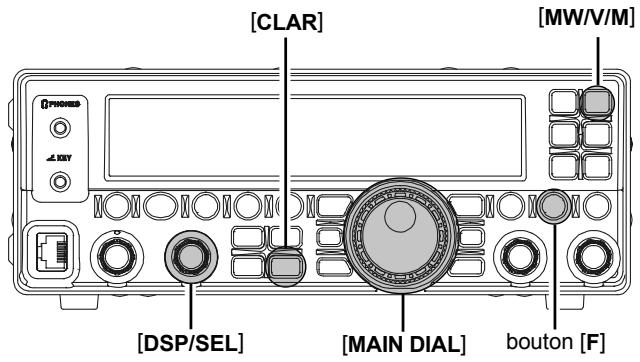

Labellisation des mémoires 60

Mémoires canaux Home 62

Rappel d'un canal "Home" 62

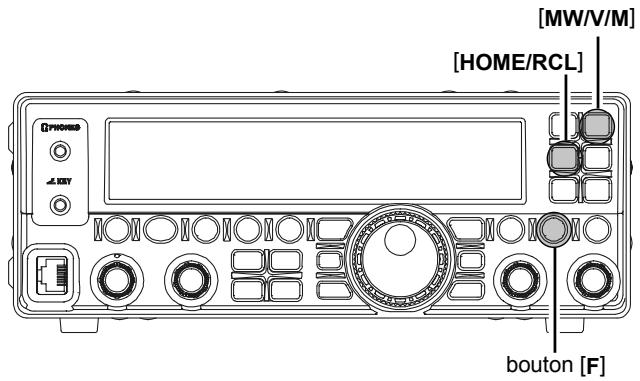

Changement de la fréquence d'un canal "Home" 62

QMB (Banque mémoire rapide) 63

Chargement 63

Rappel 63

Emploi de la recherche automatique 64

Recherche VFO et Memoire 64

Preparation 64

Recherche VFO/Memoire 65

Recherche en mémoireprogrammable (PMS) 66

Réglages divers 68

Réglages afficheur 68

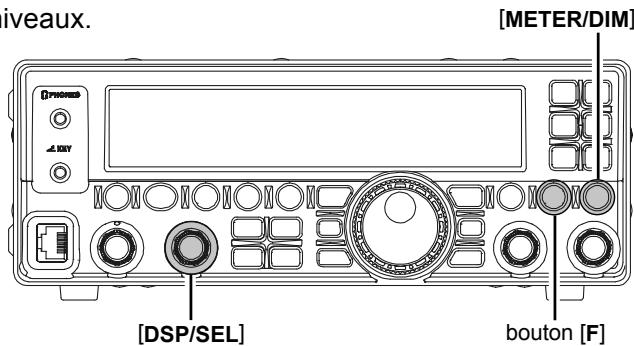

Luminosité de l'afficheur 68

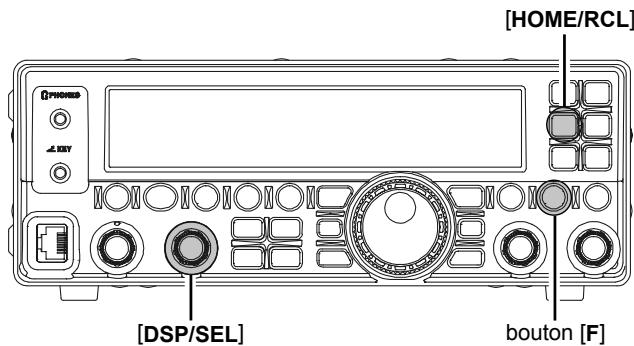

Niveau de contraste de l'afficheur 68

Réglage du beeper 69

Volume du beeper 69

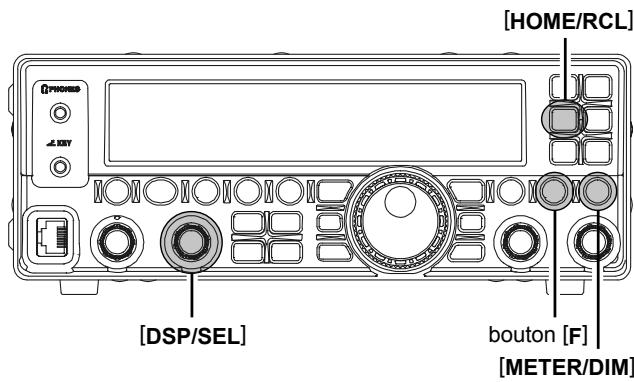

Tonalité du beeper 70

Extinction automatique (APO) 71

Dispositions pour les produits electroniques et electriques

Tous les produits portant le symbole (Poubelle barree d'une croix) ne doivent pas etre mis avec les ordures menageres.

Les produits electriques et Electroniques doivent etre recycles a un centre de traitement ou ils seront tries.

En Europe contactez votre fournisseur ou distributeur pour les informations concernant la collecte de ceux ci.

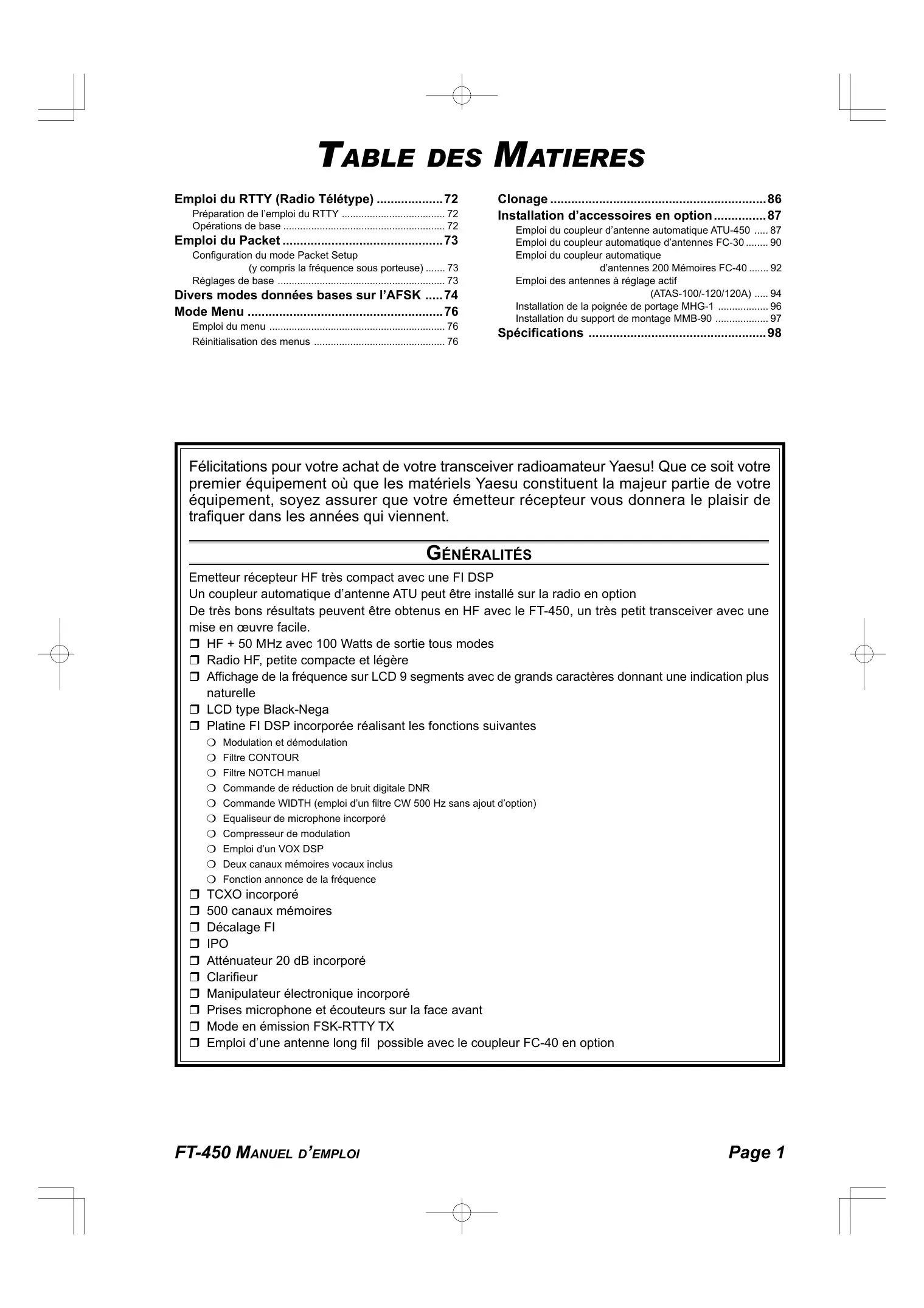

TABLE DES MATIERES

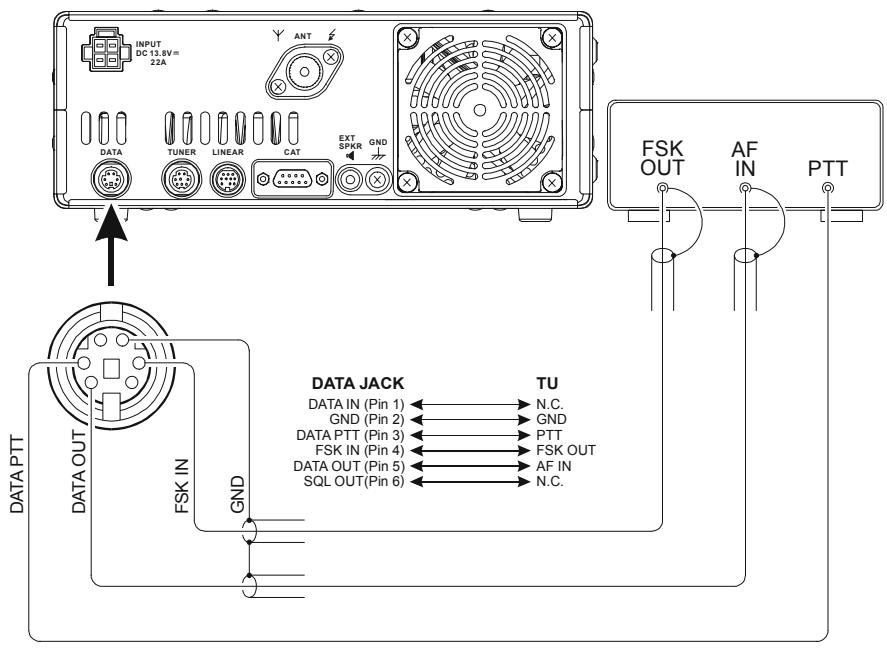

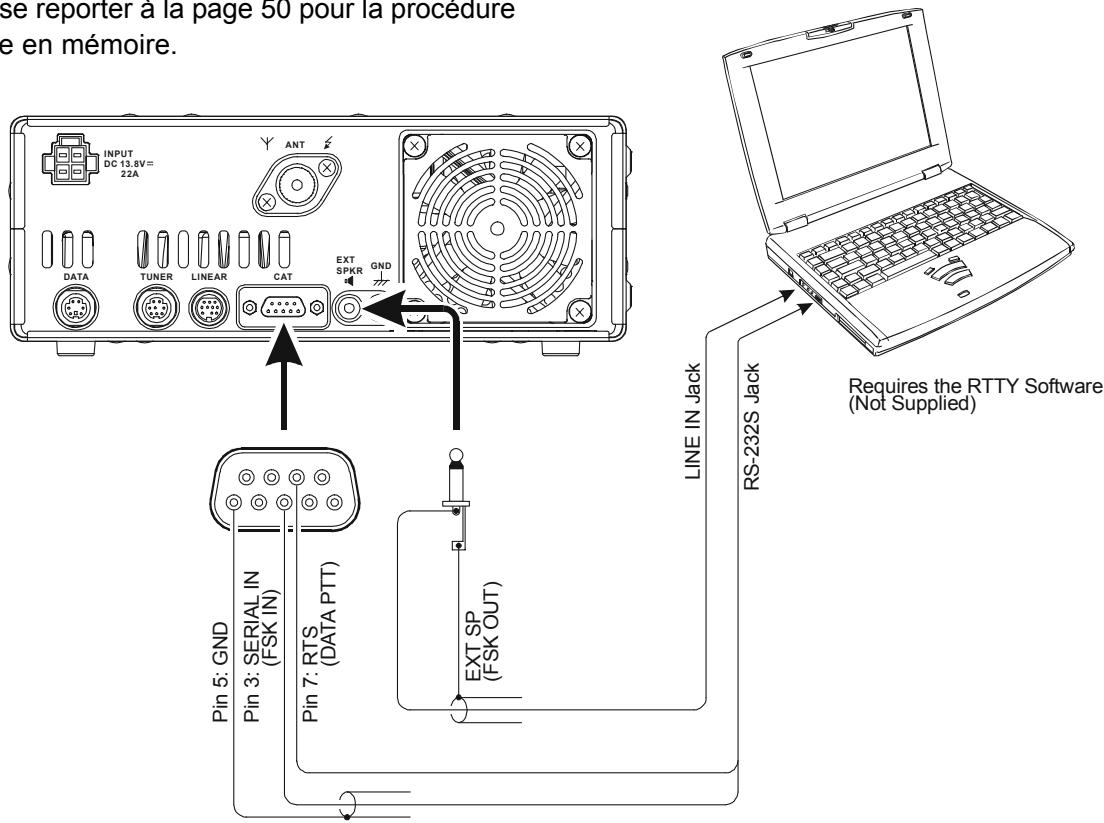

Emploi du RTTY (Radio Télotype) 72

Preparation de I'emploi du RTTY 72
Opérations de base 72

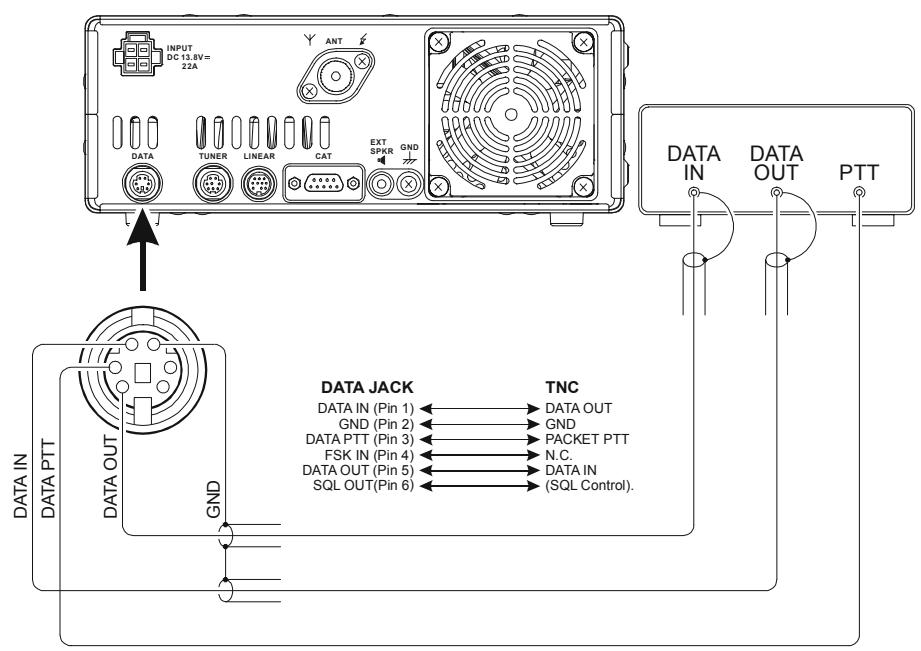

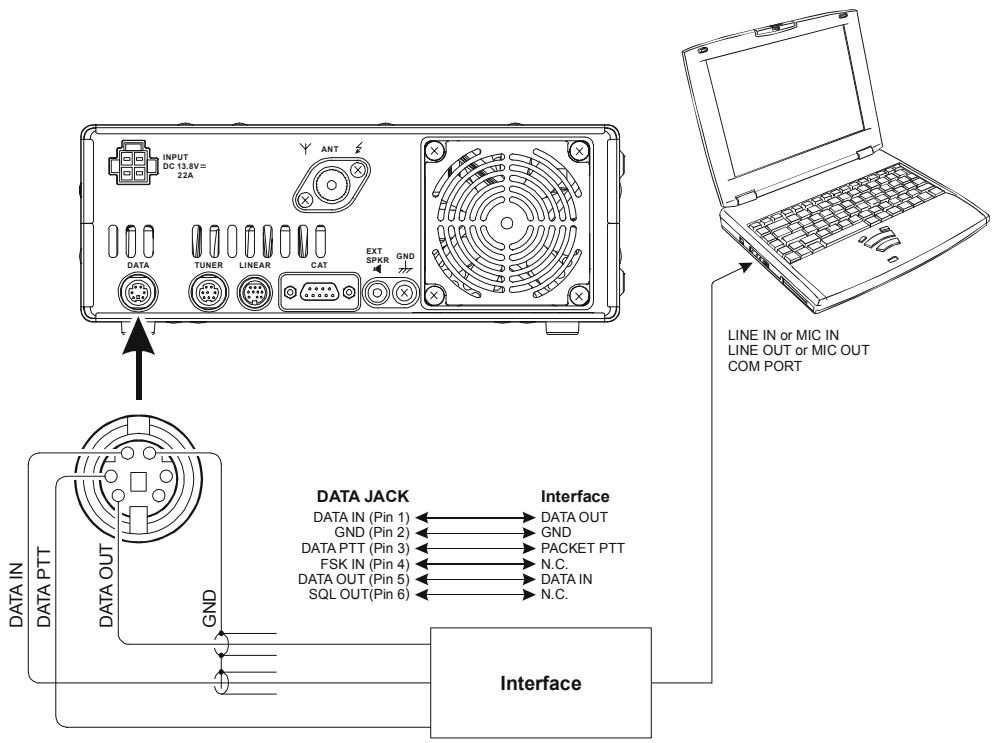

Emploi du Packet 73

Configuration du mode Packet Setup
(y compris la fréquence sous porteuse) .... 73
Réglages de base 73

Divers modes données bases sur l'AFSK ....74

Mode Menu 76

Emploi du menu 76

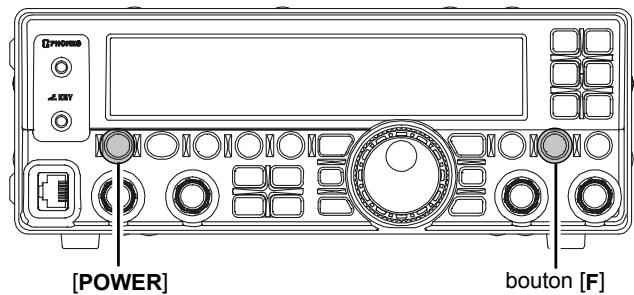

Réinitialisation des menus 76

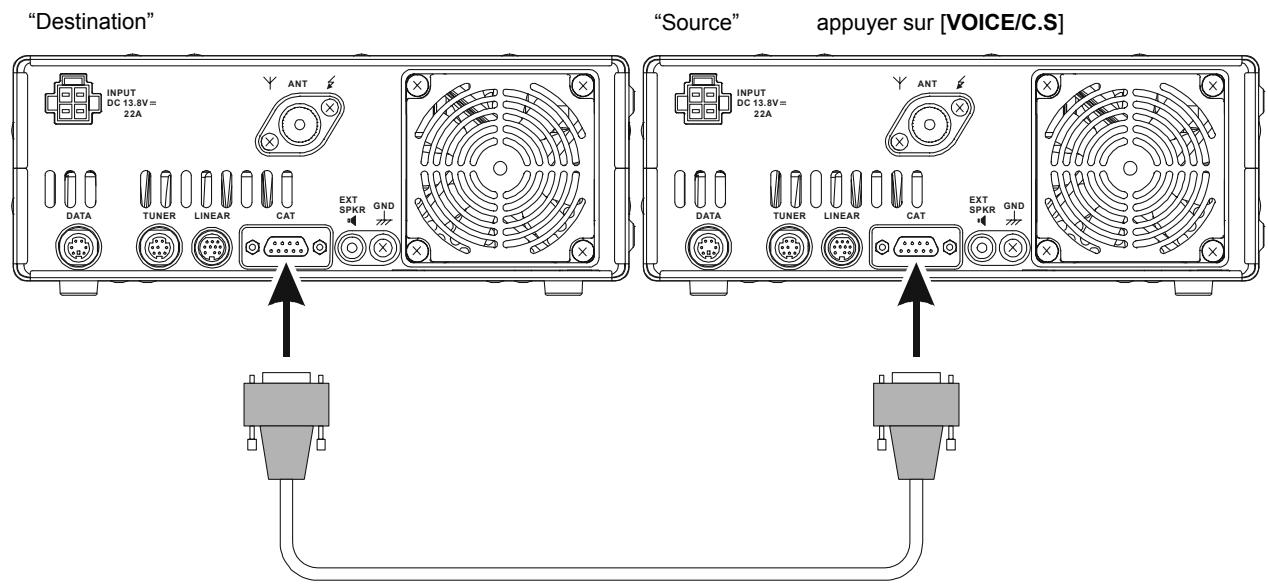

Clonage 86

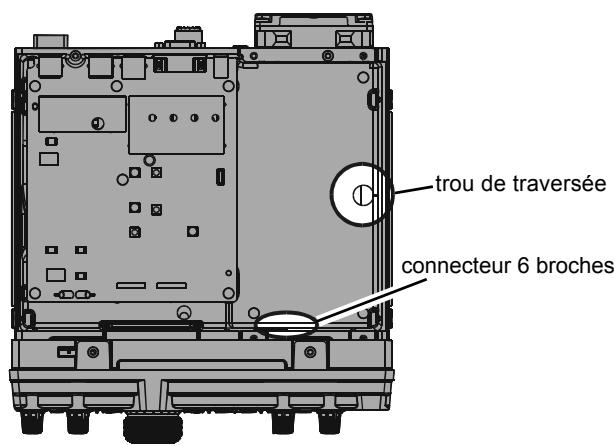

Installation d'accessoires en option 87

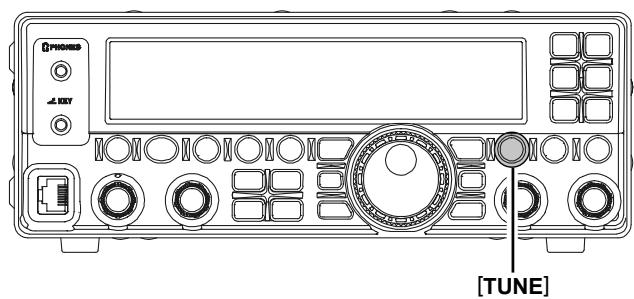

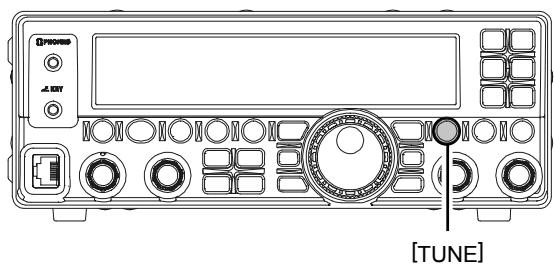

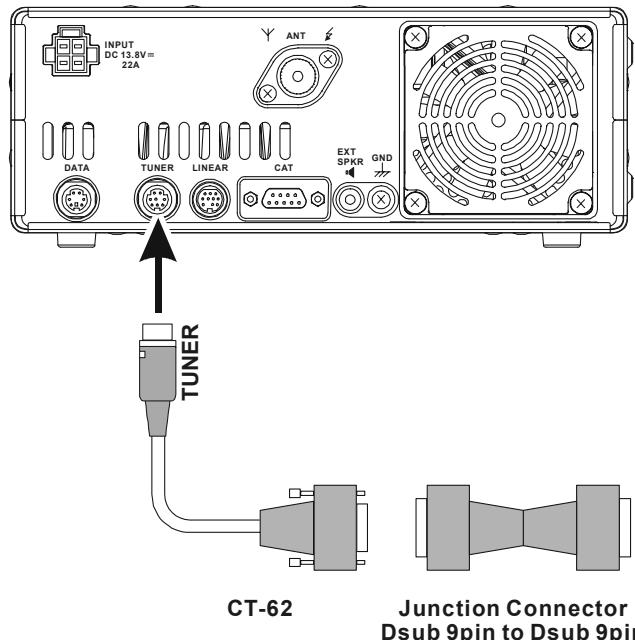

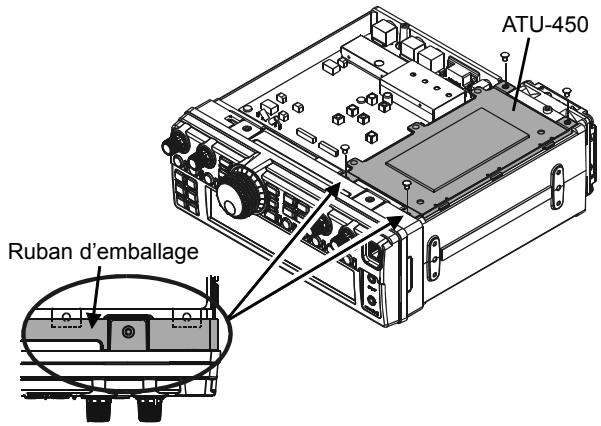

Emploi du coupleur d'antenne automatique ATU-450 .... 87

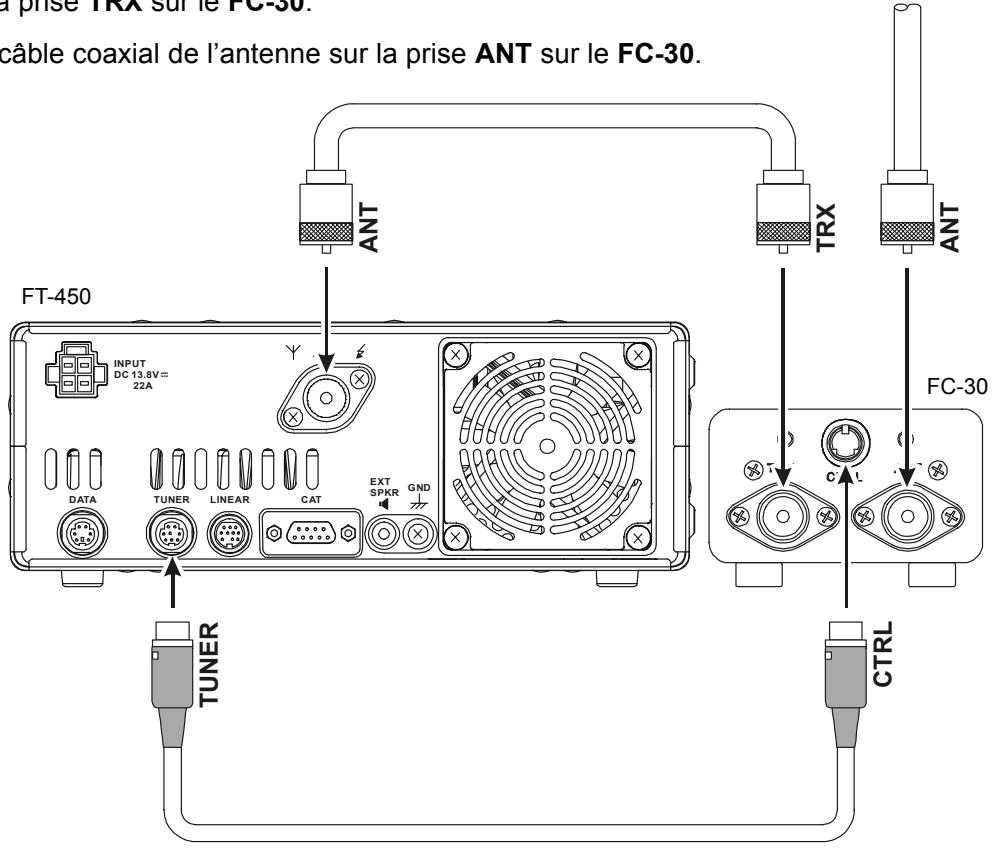

Emploi du coupleur automatique d'antennes FC-30 90

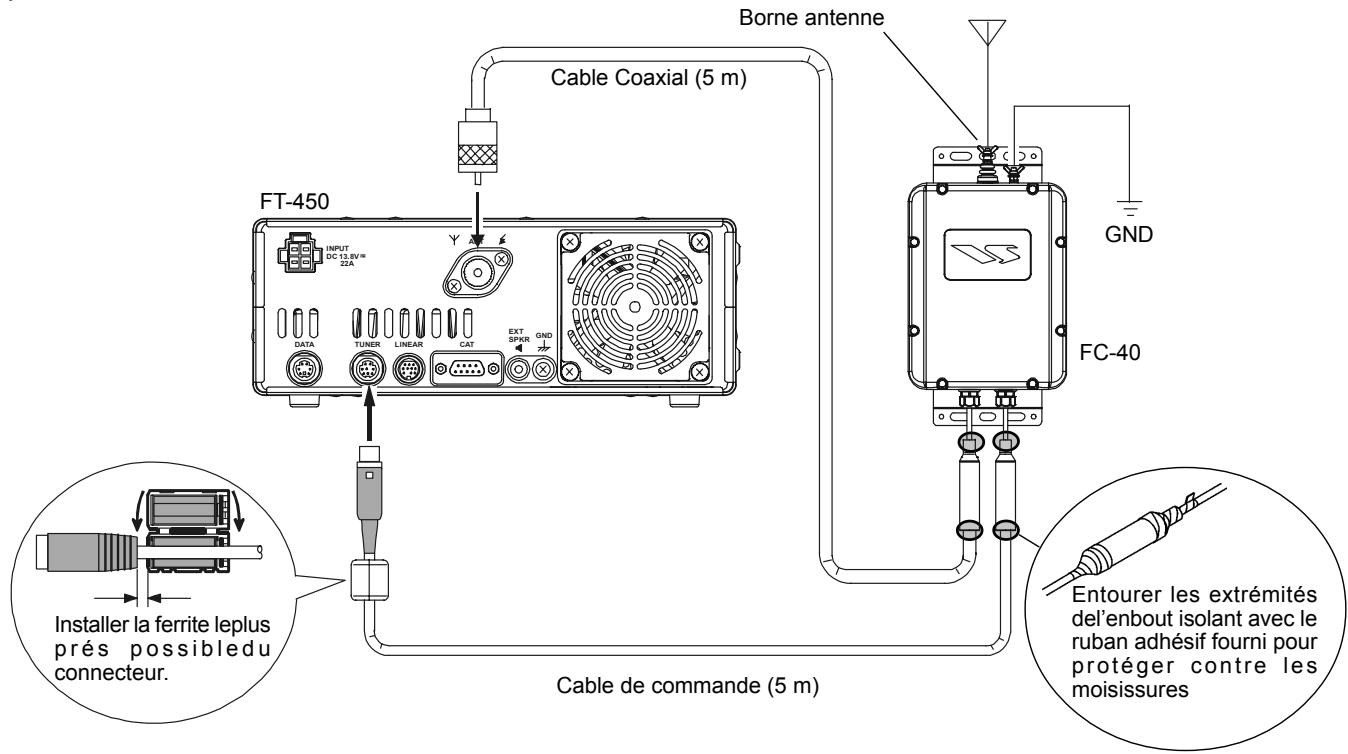

Emploi du coupleur automatique d'antennes 200 Mémoires FC-40 .... 92

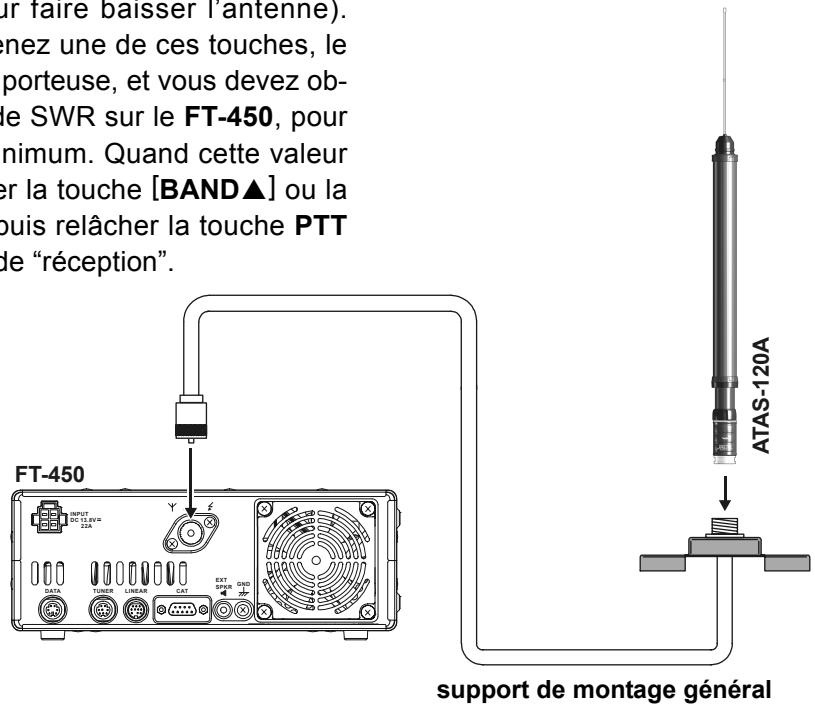

Emploi des antennes à réglage actif (ATAS-100/-120/120A) .... 94

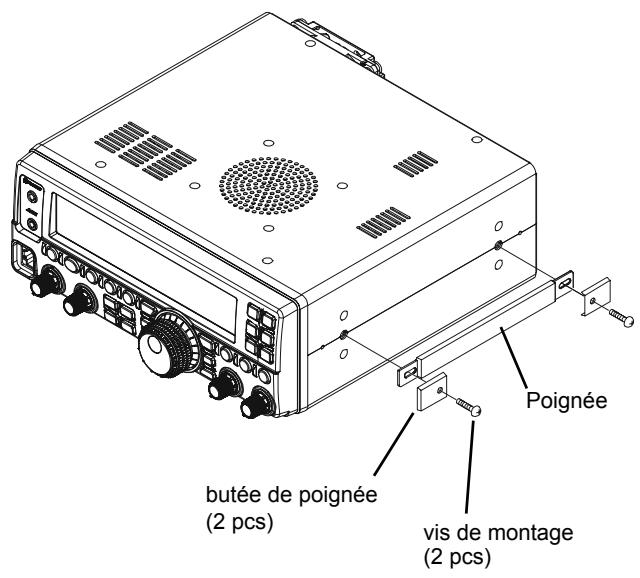

Installation de la poignée de portage MHG-1 96

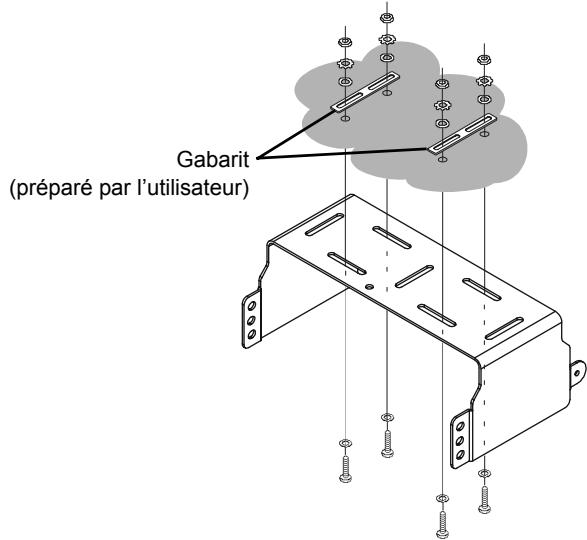

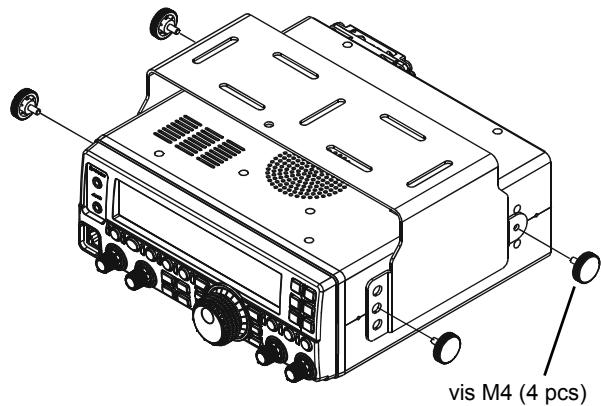

Installation du support de montage MMB-90 97

Spécifications 98

Félicitations pour votre achat de votre transceiver radioamateur Yaesu! Que ce soit votre premier équipement où que les matériels Yaesu constituent la major partie de votre équipement, soyez assurer que votre émetteur récepteur vous donnera le plaisir detrafiquer dans les années qui viennent.

GÉNÉRALITÉS

Emetteur récepteur HF très compact avec une FI DSP

Un coupleur automatique d'antenne ATU peut être installé sur la radio en option

De trèsbons résultats peuvent être obtenus en HF avec le FT-450, un très petit transceiver avec une mise en œuvre facile.

HF + 50 MHz avec 100 Watts de sortie tous modes
Radio HF, petite compacte et légère
□ Affichage de la fréquence sur LCD 9 segments avec de grands caractères donnant une indication plus naturelle
LCD type Black-Nega
Platine FI DSP incorporee.Realisant les fonctions suivantes

Modulation et démodulation
Filtre CONTOUR
Filtre NOTCH manuel
Commande de réduction de bruit digitale DNR
CommandeWIDTH (emploi d'un filtré CW 500 Hz sans ajust d'options)
Equaliseur de microphone incorpore
Compresseur de modulation
Emploi d'un VOX DSP
Deux canaux mémoires vocaux inclus
Fonctionannounce de la fréquence

TCXO incorpore
500 canaux mémoires
Décalage FI
IPO
Attenuateur 20 dB incorpore
Clarifieur
Manipulateur électronique incorpore
Prises microphone et écouteurs sur la face avant
Mode en émission FSK-RTTY TX
- Emploi d'une antennene long fil possible avec le coupleur FC-40 en option

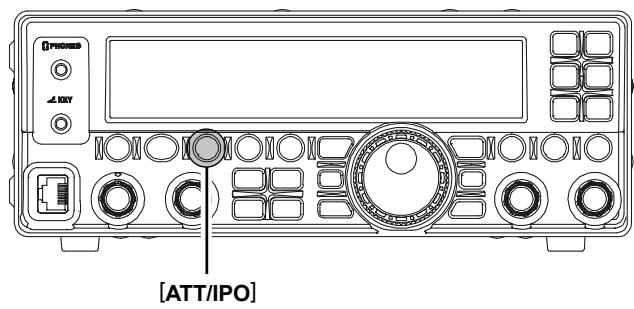

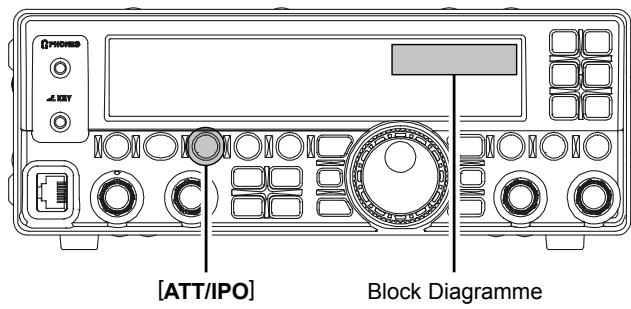

Commutateur ATT/IPO

Ce bouton sélection les fonctions ATT ou IPO. Les sélections possibles sont:

ATT:OFF/IPO:OFF ATT:ON/IPO:OFF ATT:OFF/IPO:ON ATT:ON/IPO:ON ATT:OFF/IPO:OFF

ATT: OFF, IPO: OFF

L'attenuateur est OFF et le signal entrant est amplifié par le préamplificateur HF.

ATT: ON, IPO: OFF

La puissance du signal entrant est réduite de 20 dB (tension de signal réduit de 1/10) et le signal entrant est amplifié par le préamplificateur HF.

ATT: OFF, IPO: ON

L'attenuateur est OFF et le signal entrant contoure le préamplificateur HF et va attaquer directement le premier mélangeur.

ATT: ON, IPO: ON

La puissance du signal entrant est réduit de 20 dB (tension de signal réduit de 1/10) et le signal entrant contourne le préamplificateur HF et va attaquer directement le premier mélangeur.

La configuration sélectionnée est indiquée sur le schéma du Block Diagramme apparaisant sur l'afficheur.

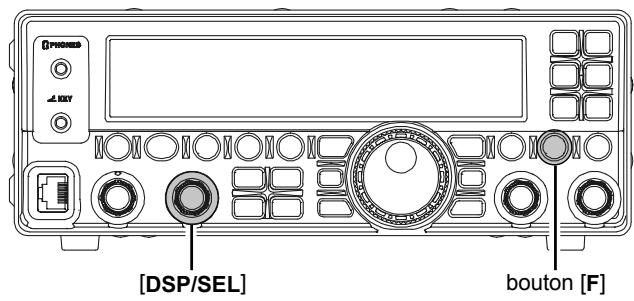

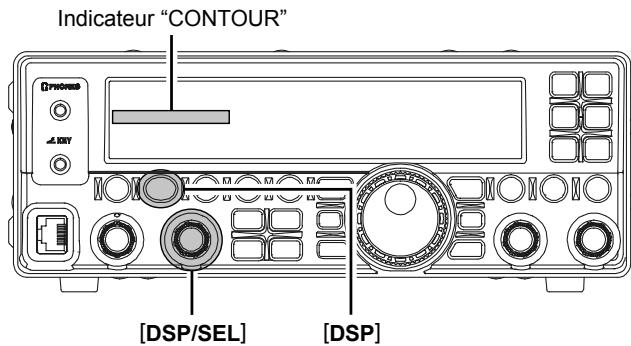

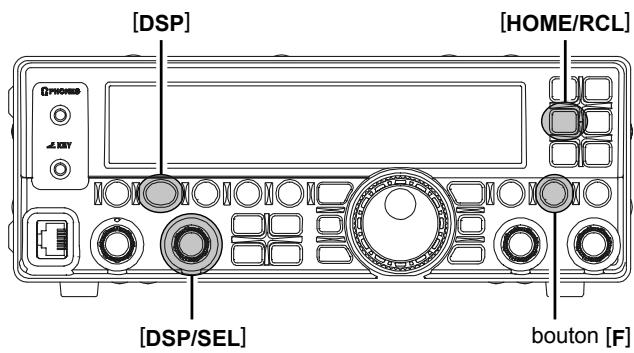

Commutateur DSP

Ce bouton selectionne les fonctions DSP. Les choix possibles sont CONTOUR, NOTCH, DNR et WIDTH.

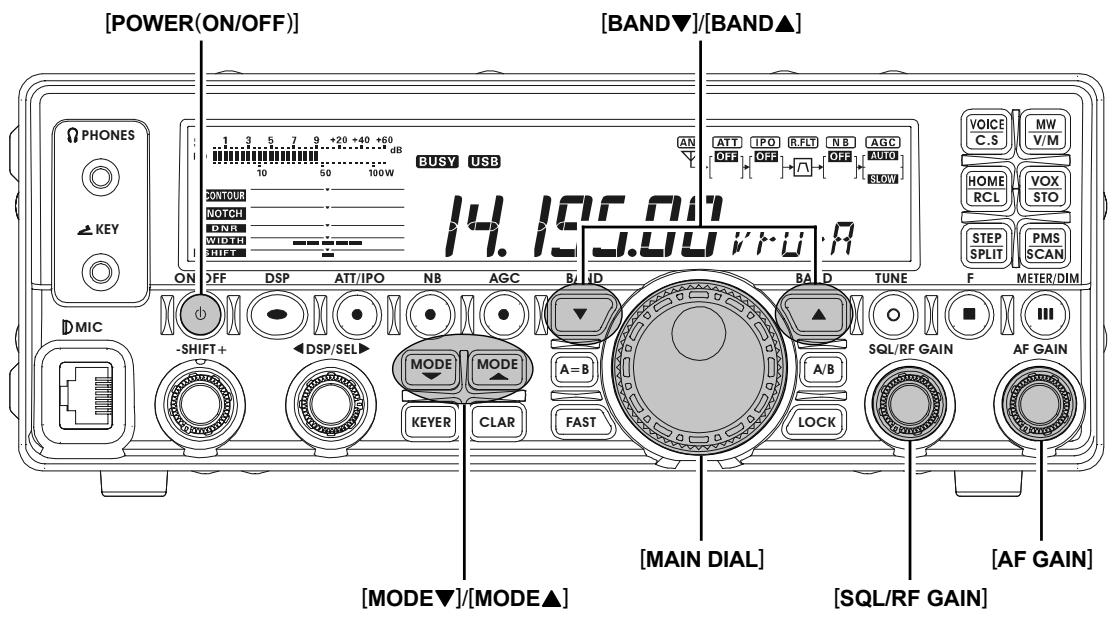

Commutateur ON/OFF

Appuyer et maintainir ce commutateur pendant une seconde pourmettrele transceiver sous tension.Appuyer et maintainir ce commutateur pendant une seconde, de façon similaire,pourmettrele transceiver hors tension.

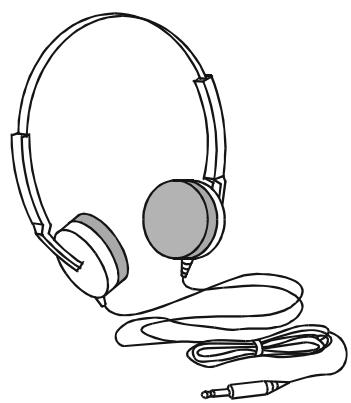

Prise PHONE

Une prise 3.5mm à 3 contacts accepte les prises à 2 ou 3 contacts d'écouteurs mono ou stéreo.

Note: A l'occasion d'utilisation d'écouteurs, il est prudent, de baisser le niveau de l'AF GAIN avant la mise sous tension des appareils, pour éviter des "pops" audio à la commutation.

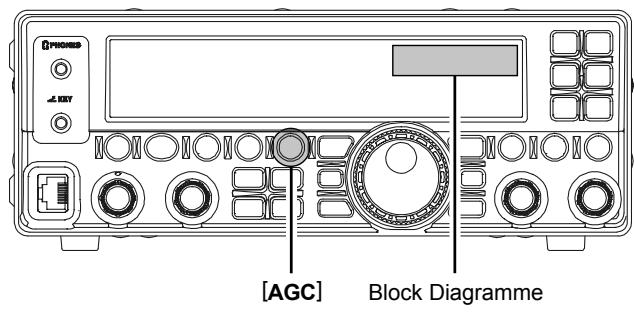

Commutateur AGC

Ce bouton seLECTIONne les caractéristiques de l'AGC du récepteur. Appuyer et maintainir ce bouton pendant une seconde pour désactiver l'AGC (pour tester ou recevoir les signaux faibles).

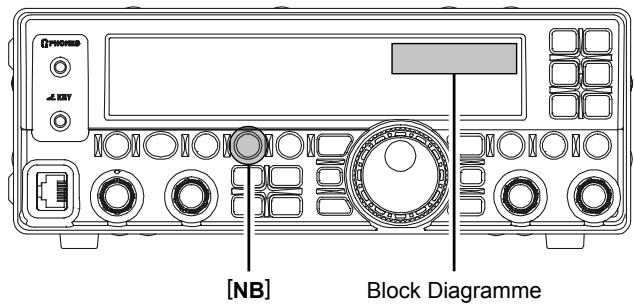

Commutateur NB

Ce bouton active ou désactive le Noise Blanker FI. Appuyer sur ce bouton pour réduire les bruits pulsés brefs.

PHONES
MIC

ON DFF DP ATI IPO NB A C BAND

DOT DASH COMMON DOT DASH COMMON

Prise KEY

Une prise 3.5mm à 3 contacts accepte une clé CW ou une clé à palettes (pour le manipulator électronique incorpore) ou la sortie d'un manipulator électronique externe. Le brochage est presenté ciddous. Lorsque la clé est levée la tension est de 5 volts et lorsque la clé est baisseee le courant est de 0,5mA

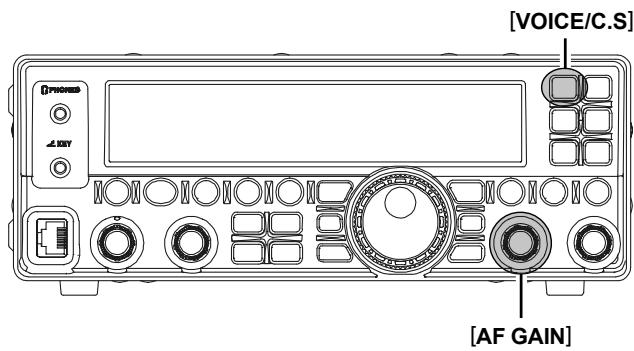

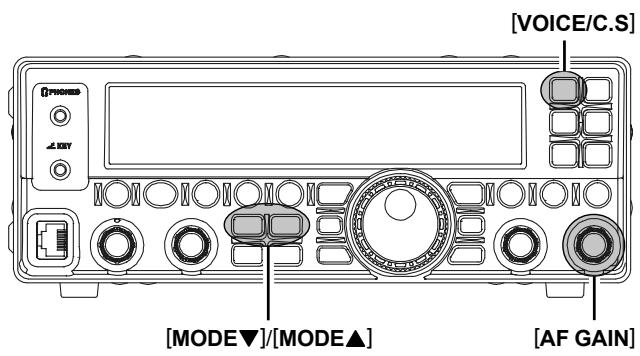

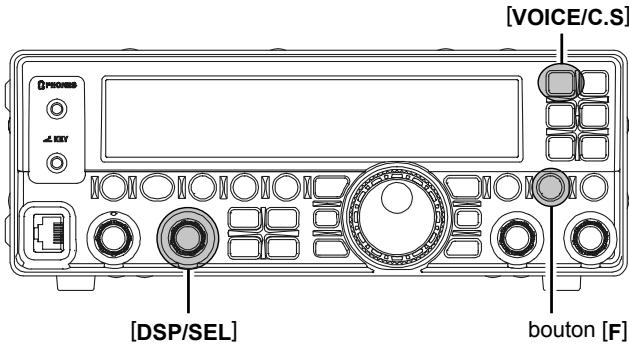

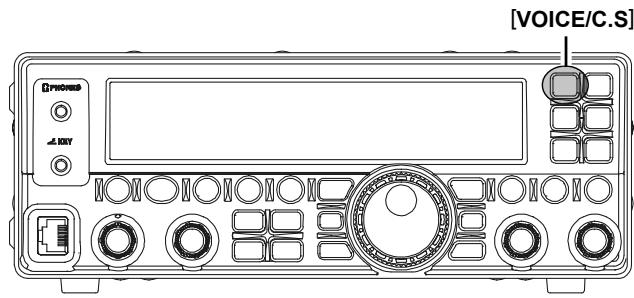

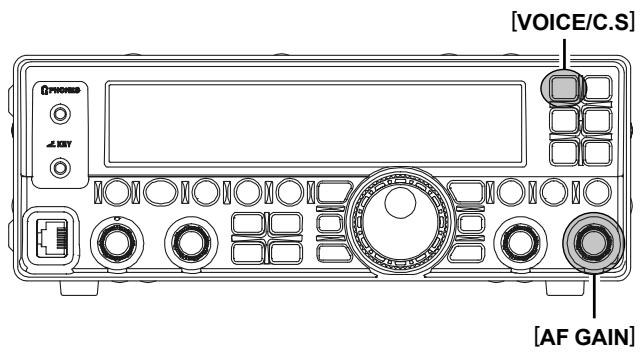

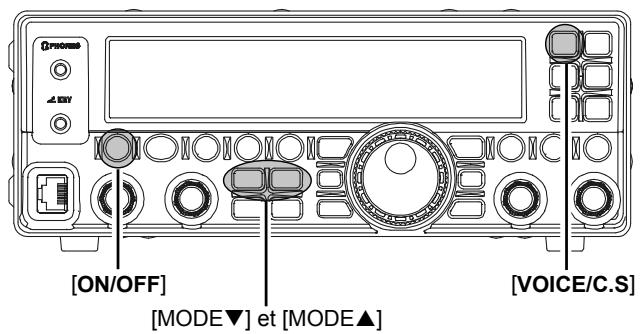

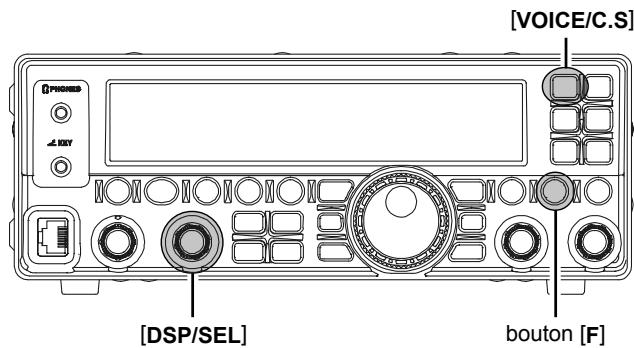

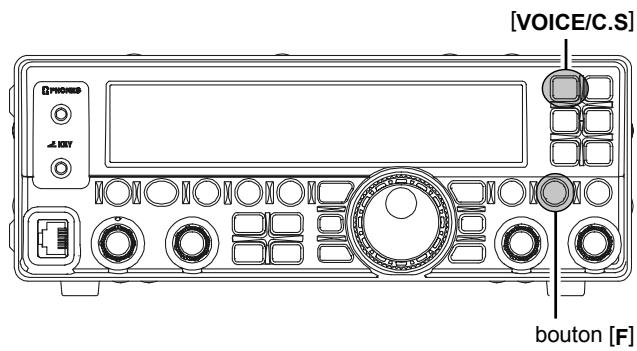

Commutateur VOICE/C.S

Appuyer sur ce bouton pour activer une des 52 fonctions qui peuvent lui etre assignées via le menu "PNL-C.S".

L'appui sur le bouton [F] suivi par ce bouton annonce la fréquence courante (avec une résolution au 100Hz ) et le mode opératione.

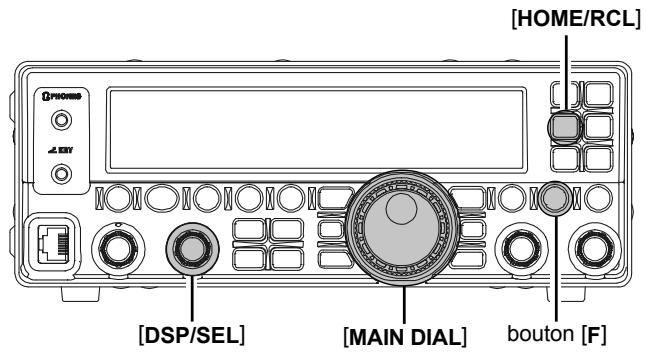

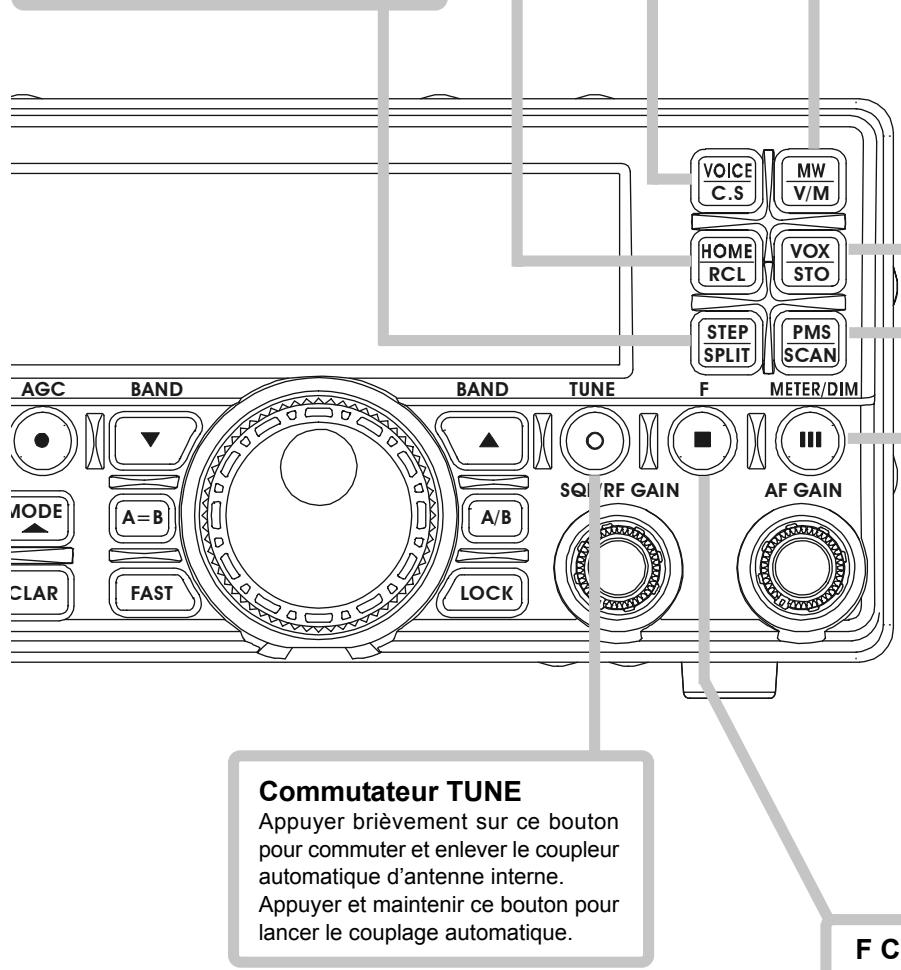

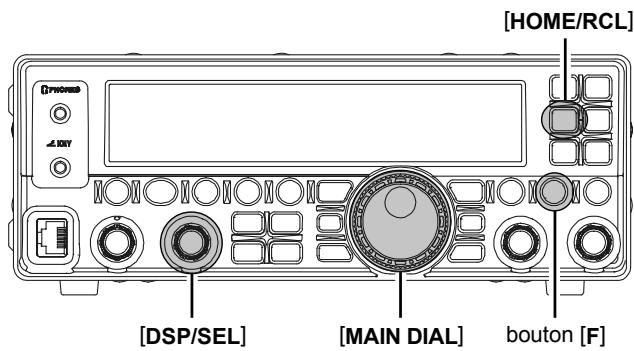

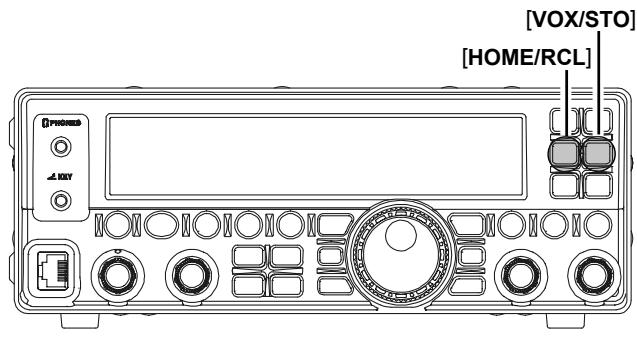

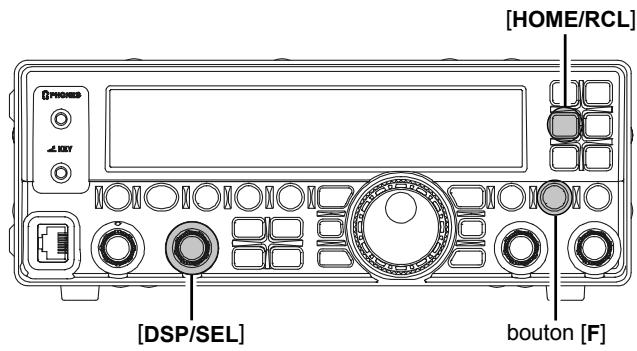

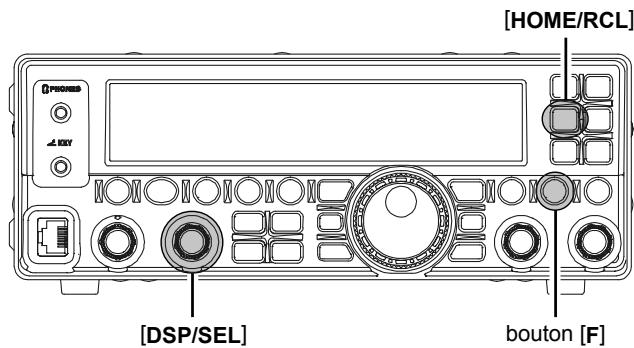

Commutateur HOME/RCL

Appuyer sur ce bouton pour rappeler la mémoire de la banque mémoire rapide. Appuyer sur ce bouton à nouveau pour revenir en mode VFO ou en mode. L'appui sur le bouton [F] suivi par ce bouton pour rappeler le canal "Home" (fréquence favorite). Par défaut le réglage usine est 29.30000 MHz pour la bande HF et 51.00000 MHz pour la bande des 6 m.

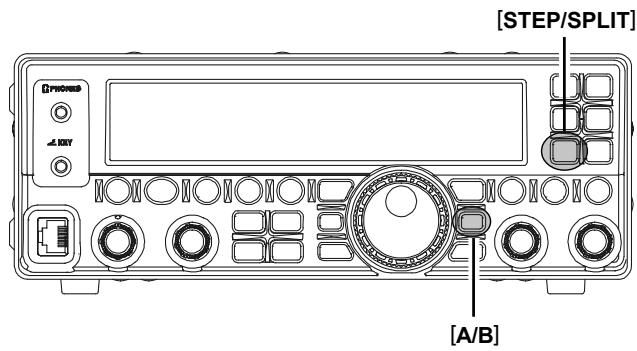

Appuyer sur ce bouton pour activer le mode split (frequences emission et reception differentes) entre le VFO-A, utilise en reception et le VFO-B, utilise en emission (ou vice versa).

L'appui sur le bouton [F] suivi par ce bouton permet la selection du pas de frquence sur le bouton [DSP/SEL]. Quand la selection est faite, appuyer sur cette touche a nouveau.

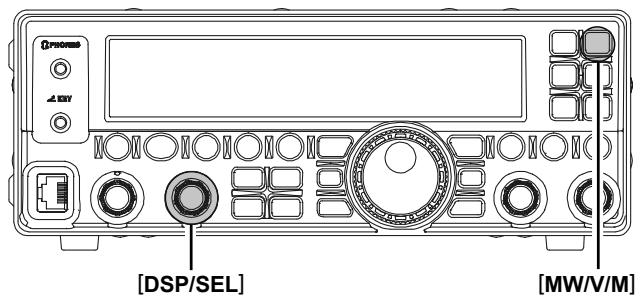

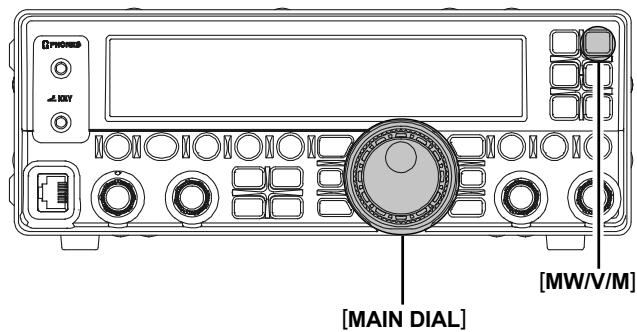

Commutateur MW/V/M

Ce bouton permute la commande de la fréquence entre le VFO et le système mémoire.

L'appui sur le bouton [F] suivi par ce bouton permet de copier les données courantes de traffic du VFO vers le canal mémoire courant.

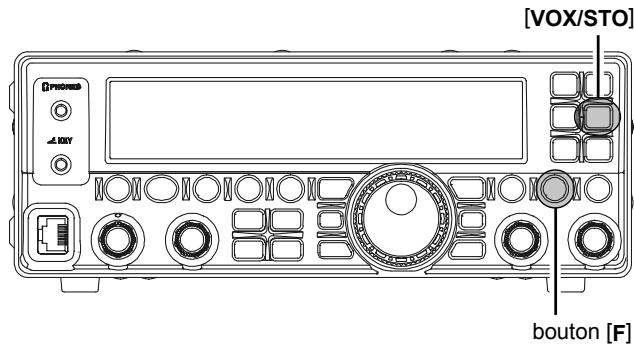

Commutateur VOX/STO

Appuyer sur ce bouton pour copier les informations de traffic (fréquence, mode, bande passante mais également sens et décalage de fréquence en mode relatés et les fonctions CTCSS en mode FM) dans la banque mémoire rapide.

L'appui sur le bouton [F] suivi par ce bouton permet d'activer le VOX (mise en émission par la voix) et qui fonctionne dans les modes SSB, AM et FM.

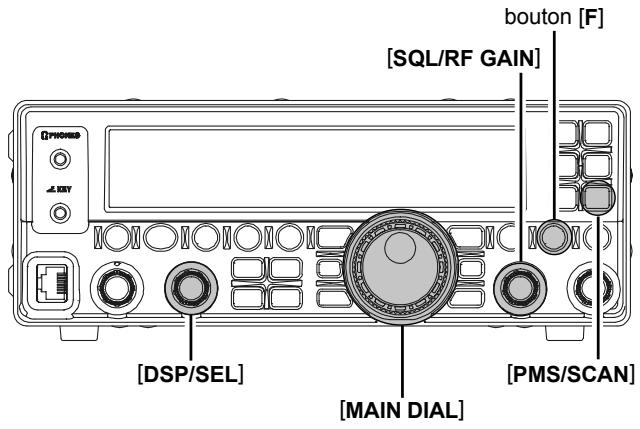

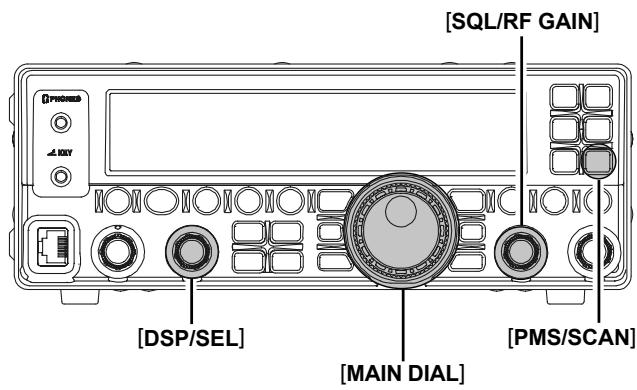

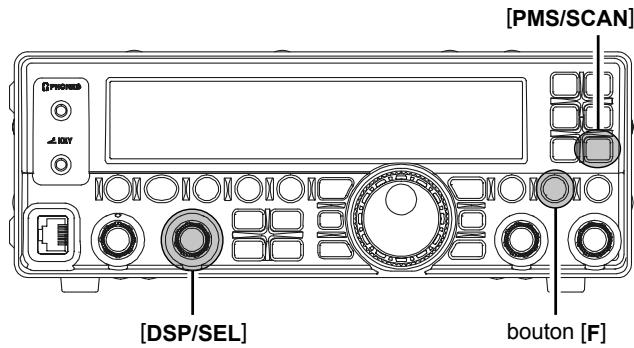

Commutateur PMS/SCAN

Appuyer sur ce bouton pour lancer un scan croissant de fréquences VFO ou de canaux mémoire.

L'appui sur le bouton [F] suivi par ce bouton permet d'activer la recherche automatique (scan) programmes (PMS) dur une plage de fréquences particulière.

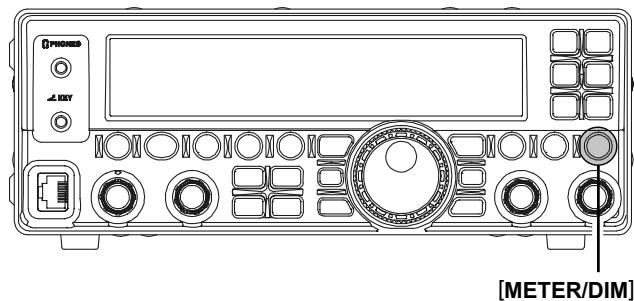

Commutateur METER/DIM

Appuyer sur ce bouton pour changer la fonction de l'indicateur galvanométrique en émission comme suit.

PO ALC SWR PO

PO: Indique le niveau de la puis-sance moyenne de sortie.

ALC: Indique la tension relative d'ALC.

SWR: Indique le taux d'ondes stationnaires (Direct: Réfléchi).

L'appui sur le bouton [F] suivi par ce bouton permet d'activer le réglage du niveau de luminosité de l'afficheur à l'aide du bouton [DSP/SEL]. Quand le réglage est terminé, appuyer sur cette touche à nouveau.

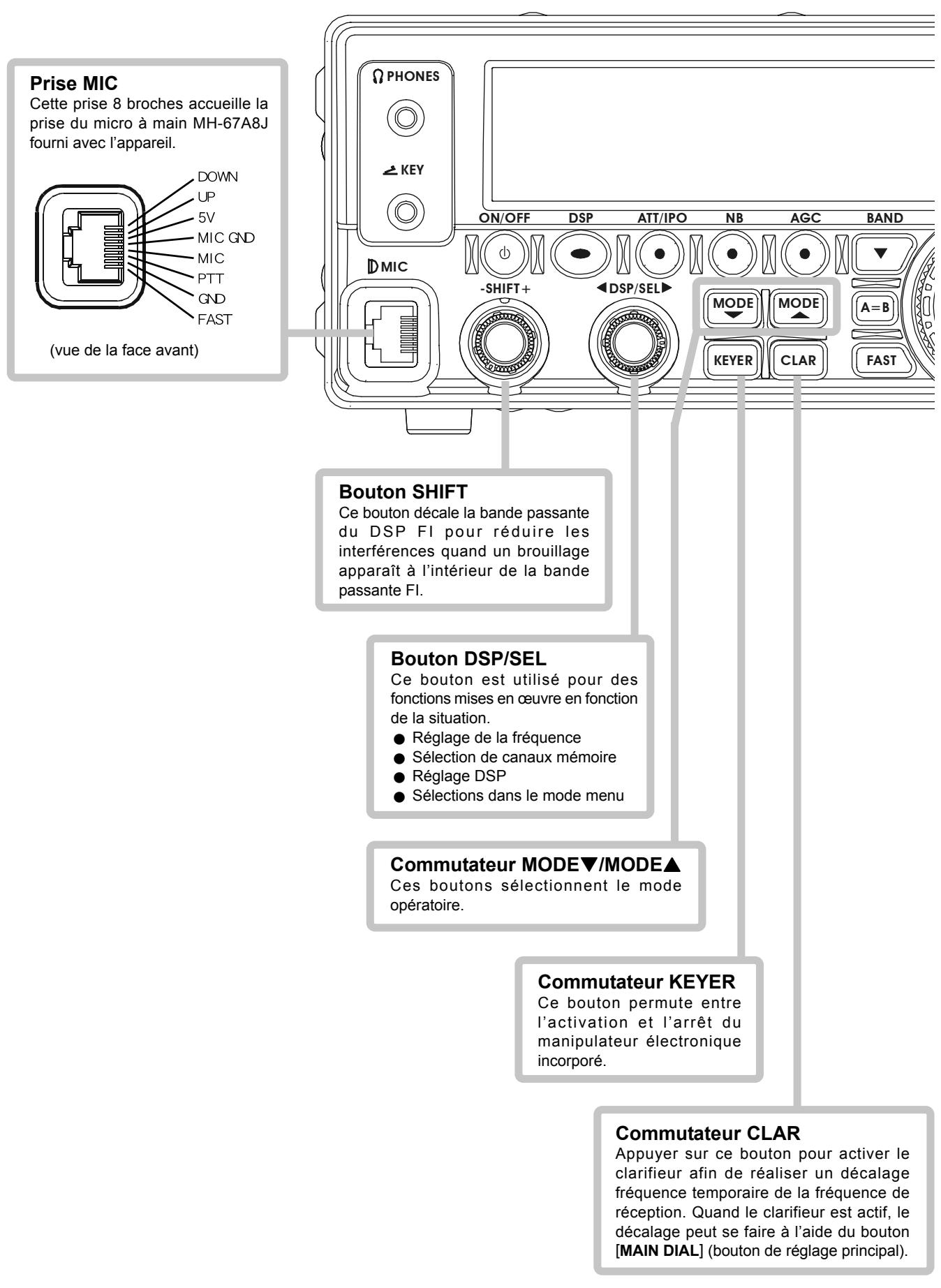

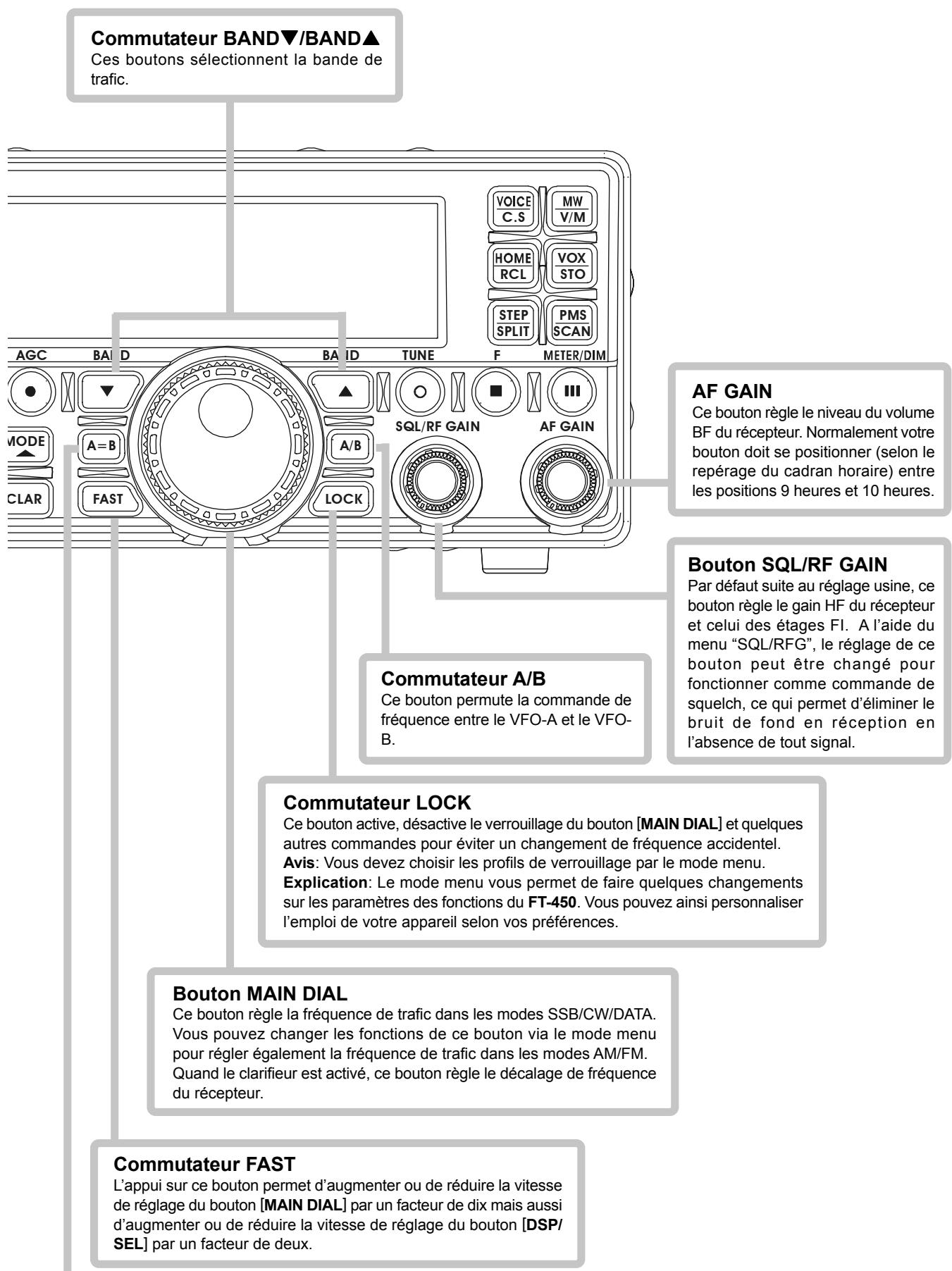

F Commutateur

Appuyer sur ce bouton pour activer la fonction alternée des six boutons de commande localisés sur le coin droit supérieur de la face avant.

Appuyer et maintainir ce bouton pendant une seconde pour activer le mode "Menu".

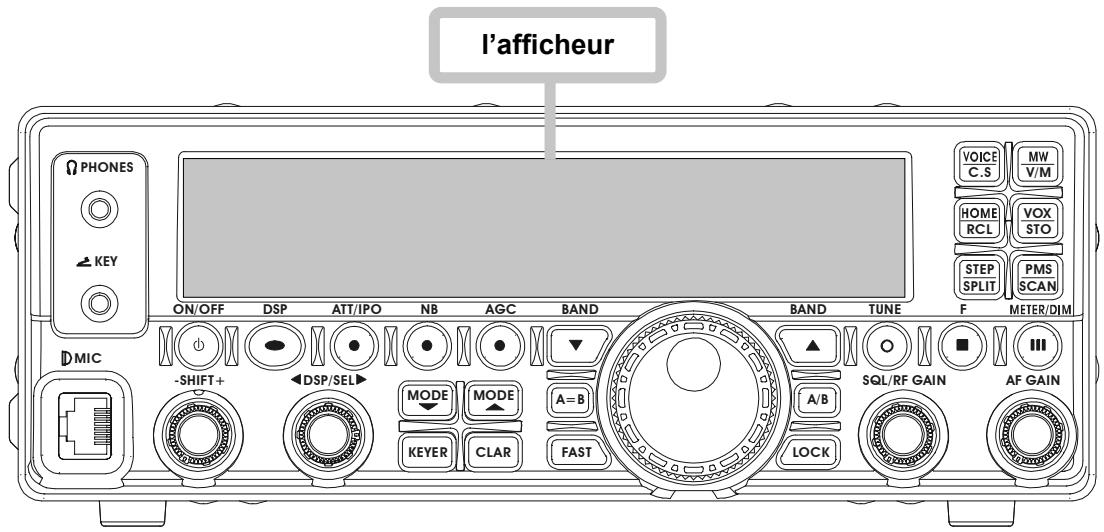

Commutateur A=B

En appuyant brievement sur ce bouton permet de transférer les données fréquence du VFO-A (ou d'un canal mémoire rappelé) dans le VFO-B, en écrasant les données précédemment contenues dans le VFO-B. Utiliser en particulier cette commande pourmettre la même fréquence et le même mode sur le VFO-A et le VFO-B.

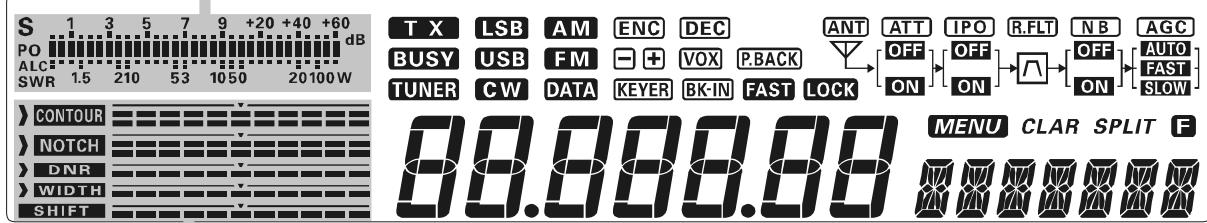

Indicateur galvanométrique

En réception, la force du signal reçu est affichée.

En émission, le galvanomètre indique PO, ALC ou SWR (en fonction de la sélection faite avec le bouton [METER/DIM]).

Affichage graphique DSP

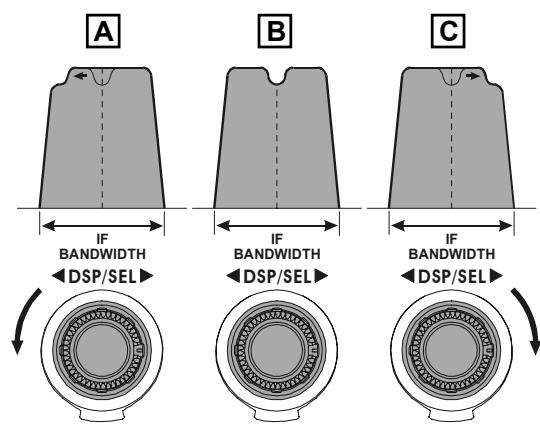

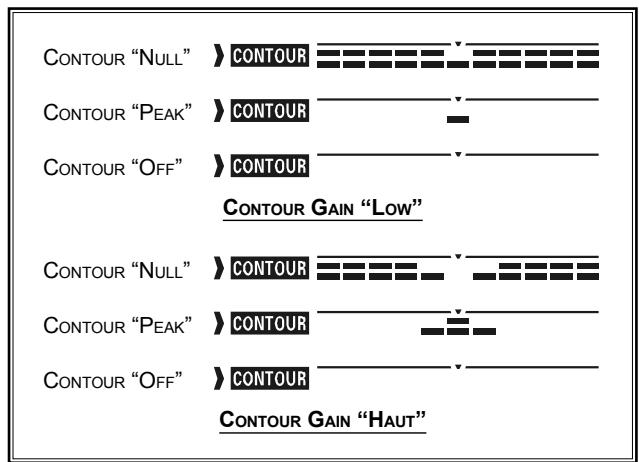

CONTOUR: La position de « pointe » du filtré CONTOUR est affichée graphiquement à cet endroit lorsque le filtré CONTOUR est activé.

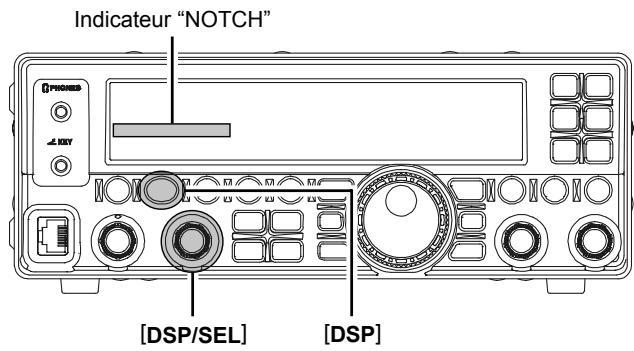

NOTCH: La position de « creux » du filtré Notch FI est affichée graphiquement à cet endroit lorsque le filtré Notch FI est activé.
DNR: Indique le niveau de réduction de bruit du réducteur de bruit digital.
WIDTH: Indique la bande passante du filtré DSP FI.

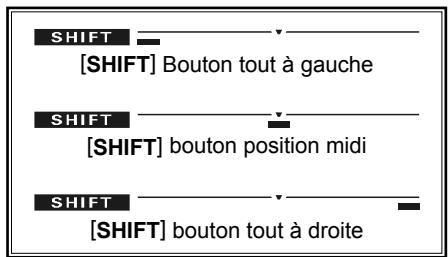

SHIFT : Indique la position de « pointe » du contrôle DSP FI.

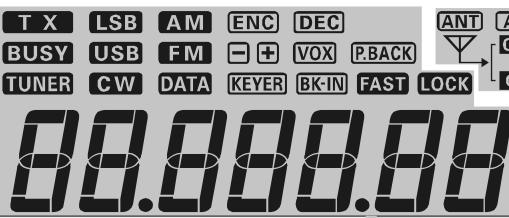

Affichage du Block Diagramme

ANT: Indique l'etat de l'antenne. Quand le système d'antenne se dégrade et compte des anomalies, cet indicateur clignote.
ATT: Indique l'etat de l'attenuateur HF ("ON" ou "OFF") mis en œuvre par le bouton [ATT/IPO].
IPO: Indique si le préamplificateur d'entrée est dérouté du circuit de réception; le signal entrant est alors injecté directement sur le premier mélangeur.
R.FL): Indique I'etat du Filtre de protection de 10 kHz. Il est always en action.
NB: Indique I'etat du Noise Blanker ("ON" ou "OFF").
AGC: Indique le temps de réponse de l'AGC.

Affichage de la fréquence

La fréquence de traffic est affichée.

TX: Cet indicateur apparait en émission.

BUSY: Cet indicateur apparait quand le squelch du recepteur est ouvert.

TUNER: Cet indicateur apparait quand le coupleur automatique d'antenne interne optionnel ATU-450 est activé.

LSB/USB/CW/AM/FM/DATA:affichage du mode opératione courant.

ENC/DEC: affiche l'emploi CTCSS courant en mode FM.

: Indique la direction du décalage relais en mode FM.

Vox: Cet indicateur apparait quand le VOx (mise en émission automatique par la voix) est activé.

P.BACK: Cet indicateur apparait quand l'enregistreur vocal enregistre l'audio du récepteur. Cet indicateur clignote quand l'enregistreur vocal diffuse son enregistrement audio.

KEYER: Cet indicateur apparait quand le manipulator electronique interne est activé.

BK-IN: Cet indicateur apparait quand le mode « CW break-in » est activé.

FAST: Cét indicateur apparait quand la vitesse de réglage du [MAIN DIAL] est en position rapide.

LOCK: Cet indicateur apparait quand le [MAIN DIAL] est verrouillé.

MENU: Cet indicateur apparait quand le mode Menu est activé.

CLAR: Cet indicateur apparait quand le clarifier est activé.

SPLIT: Cet indicateur apparait quand le mode « Split » (fréquences émission réception décalées) est activé.

F: Cet indicateur apparait quand la fonction alternée d'un des six boutons de commandes situés dans le coin supérieur droit de la face avant est activé.

Prise DC IN

C'est le branchement de l'alimentation pour le transceiver. Utiliser le cable DC fourni pour se brancher directement sur la batterie du vehicule ou sur une alimentation DC, capable de délivrer au moins 22 A sous13,8 VDC.

(vue de l'arrière)

Prise ANT

Brancherète antenne à cet endroit, à l'aide d'une prise pour coaxial de type M (PL-259) et- d'un coaxial de 50 Ohm.

Attention! Une tension HF de grande puissance est présente sur l'étage d'émission HF du transceiver pendant l'émission. Il faut absolument! Ne pas toucher à l'étage d'émission HF pendant l'émission.

Ventilateur de refroidissement

Tourne lentement en mode réception. Tourne à grande vitesse quand la température commence à s'élever ou en mode émission.

Prise DATA

Cette prise entrée-sortie 6 broches fournit une ligne de réception de signaux audio et squelch, et accepte l'émission (AFSK) audio et commande PTT, en provenance d'un TNC Packet externe.

(vue du panneau arrière)

ACCESSIONS FOURNIS
Microphone à main (MH-67A8J)	1 pc P/N: M3090122A
Cordon d'alimentation DC avec fusible	1 pc P/N: T9025225
Fusible	1 pc P/N: Q0000074
Manuel d'emploi	1 pc
Carte de garantie	1 pc
OPTIONS DISponIBLES
Coupleur automatique d'antenne interne	ATU-450
Coupleur automatique d'antenne externe	FC-30
Coupleur automatique d'antenne externe (pour long fil)	FC-40
Antenne à réglage actif	ATAS-25
Antenne à réglage actif	ATAS-120A
Ampli linéaire transistorisé et son alimentation	VL-1000 / VP-1000
Cable données de bande (pour VL-1000)	CT-118
Microphone de table	MD-100
Microphone à main DTMF	MH-36E8J
Microphone à main	MH-31A8J
Ecouteurs stéroy léger	YH-77STA
Châssis de montage pour le mobile	MMB-90
Poiignée de transport	MHG-1
Cable T9207451	Cable de connexion pour amplificateur linéaire

BRANCHEMENT DE L'ANTENNE ET DE L'ALIMENTATION

Le FT-450 est prévu pour fonctionner avec un système d'antenne d'une impédance de 50 Ohm à la fréquence de travail. Tout doit être fait pour s'assurer que le système d'antenne a une valeur la plus proche possible de 50 Ohm. Noter que les antennes de type "G5RV" ne donnent pas une impédance de 50-Ohm sur toutes les bandes amateur HF et qu'un coupleur d'antenne large bande extérieur doit être utilisé pour ajuster l'impédance avec ce type d'antenne.

Toute antennene utilisée avec le FT-450 doit, dans tous les cas, être alimenté avec du cable coaxial 50 Ohm. Cependant, quand vous utilisez une antennene symétrique comme un dipôle,ouvenez vous qu'un balun ou tout autre diaposif de symétrisation doit être utilisé pour une bonne alimentation de l'antenne.

ATTENTION

Des dommages définitifs peuvent être infilgés au FT-450 si une tension d'alimentation inadéquate ou une inversion de polarité lui est appliqué. Ainsi la garantie sur ce transceiver ne couvre pas les dommages causés par l'application d'une tension alternative, par une inversion de polarité ou par l'utilisation d'une tension continue en dehors de la plage spécifique de 13.8V ±10%.

Quand les fusibles sont remplacés, bien s'assurer d'utiliser un fusible de valeur convenable. Le FT-450 utilise un fusible de 25A à fusion rapide.

Attention!

Une tension de 100vHF (@100 W/50 Ω) est appliquée sur la partie HF TX du transceiver à l'émission.

Ne pas toucher cette partie HF TX pendant l'émission.

Alimentation AC

ATTENTION

Ne pasmettre cet appareil a un emplacement directement exposé aux rayons du soleil.
Ne pasmettre cet appareil a un emplacement exposé à la poussière et à l'humidité.
- Ne pas soumettre cet apparéil aux aspersions. Ne pas mettre des objets contenant des liquide surcet apparéil.
Réaliser une bonne ventilation autour de l'appareil, pour éviter les surchauffes et une réduction possible des performances.
Ne pas installer cet apparéil en position instable, ou à un endroit où ce produit puisse receivevoir deschutes d'objets.
Pour minimiser les interférences avec les équipements de la maison, prendre toutes les précautions incluant la separation des antennes TV/FM des antennes d'émission amateur pour obtenir le plusgrand éloignement possible et bien séparer les cables coaxiaux des installations amateurs de celles des équipements de la maison.

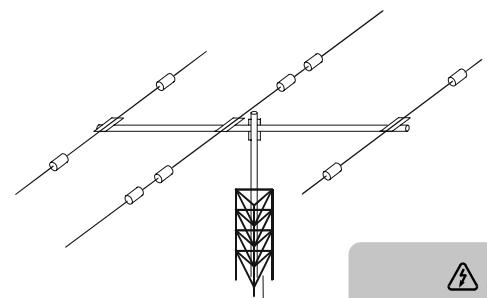

Etre absolument certain de la bonne installation de vos antennes d'émission afin quelles ne puissant jamais entra en contact avec d'autres antennes, ni avec les lignes électriques ou autres.

A PROPOS DU CÂBLE COAXIAL

Utiliser un cable coaxial de 50-Ohm de haute qualité pour l'alimentation de votre transceiver FT-450. Tous les efforts fournis pour obtenir un système d'antenne efficace seront ruinés si un cable coaxial de pauvre qualité est utilisé. Ce transceiver utilise une prise standard de type "M" ("PL-259").

INSTALLATION TYPE PL-259

MISE À LA MASSE

Le transceiver FT-450, comme tous les apparciels HF de communication, nécessite un bon système de mise à la masse à la fois pour la sécurité électrique et l'efficacité des communications. Un bon système de mise à la masse contribue à l'efficacité d'une station sur plusieurs plans:

Cela peut minimiser les décharges électriques sur l'opérateur.
Cela peut minimiser les courants HF sur les tresses de coaxial et sur le chassis du transceiver. De telles courants sont responsables de radiations, qui peuvent cause des interférences sur les matériels électriques de la maison ou des équipements de laboratoire.
Cela peut minimiser les possibilités les fonctionnements anormaux de l'ensemble transceiver accessoires par les retours HF et ou des courants anormaux à travers les logiques des terminaux.

Un système de masse efficace peut avoir plusieurs formes; pour plus d'informations, consulter les textes autorisés en la matière ainsi que ceux quitraitent de la compatibilité electromagnétique. Les informations qui suivent ne sont pas exhaustives, il faut les prendre comme un guide que chacun voudra bien adapter à son cas particulier.

Pratiquement, la connexion à la masse est réalisée par une ou plusieurs tige(s) d'acier recouverte(s) de cuivre et plantée dans le sol. Si plusieurs tiges sont utilisées, elles sont disposées en forme de "V", et reliées ensemble à partir du sommet du "V" qui se situe au plus prés de la station. Utiliser un cable type tresse de masse et de forts crochets pour fixer la tresse sur les piquets de masse (RG-213). Bien isoler les connections au plan de l'étanchéité pour assurer l'efficacité de l'installation sur plusieurs années. Utiliser également cette même tresse de masse pour relier l'appareil au système de masse (décrit ci-dessous).

Dans la station, une ligne commune de masse réalisée avec un tube de cuivre d'au moins 25 mm de diamètre. Un autre type de ligne de masse peut être réalisé avec une large plaque de cuivre (une bande d'époxy simple face est ideale) fixée à la base de la table de la station. Les prises de masse des différents éléments de celleci comme les émetteurs - récepteurs, les alimentations, et les terminaux de transfert de données doivent être reliés à la ligne de masse à l'aide d'une tresse de masse.

Ne jamais relier les prises de masses des apparciels les uns aux autres, puis enfin à la ligne de terre. Cette

technique dite « Daisy Chain» peut rendre tout à fait inefficace ces dispositions de mises à la masse. Voir les schémas ci dessous pour avoir des exemples de mises à la terre correctes.

Vérifier le système de mise à la masse – dans la station comme à l'extérieur – sur une base régulière de façon à assurer les membres résultats tant sur le plan de la communication que celui de la sécurité.

En plus de suivre soigneusement les conseils ci-dessus, noter que les lignes d'alimentation en gaz de ville ne doivent jamais être utilisées comme système de mise à la masse électrique. Des tuyaux d'eau froide peuvent à la rigueur être impliqués dans de tels systèmes mais les lignes d'alimentation en gaz représentent un risque permanent d'explosion dans un tel emploi.

Mise à la terre correcte

Mise à la terre incorrecte

BRANCHEMENT D'UN AMPLIFICATEUR LINÉAIRE VL-1000

Etre sur que le FT-450 et le VL-1000 sont bien tous les deux hors tension, puis suivre les recommendations d'installation figurant sur l'illustration.

Note

Merci de se reférer au manuel d'emploi du VL-1000 pour plus de detail sur l'emploi et de l'amplification.
Merci de ne pas essayer de brancher ou de débrancher les câbles coaxiaux avec les mains mouillées.

INTERFACER UN AUTRE AMPLIFICATEUR LINEAIRE

La ligne de commande E/R est un circuit de type transistor "collecteur ouvert", capable de tener la tension positive sur la bobine du reliat de l'ampli jusqu'à +50V DC et un courant de 400 mA. Si vous prévoyez plusieurs amplificateurs linéaires pour différentes bandes, vousdezetter en place une commutation externe de la ligne de commande du reliat "Lin Tx" à partir de la ligne "TX GND OUT" sur la prise LINEAR.

Note importante!

Ne jamais dépasser les tension et courant maximum pour la ligne "TX GND OUT" sur la prise LINEAR. Cette ligne n'est pas compatible avec les tensions DC négatives, ni les tensions AC de n'importequelle amplitude.

La plus part des systèmes de commande de relié d'amplificateur demandent de faibles tension DC / courant (de l'ordre de, +12V DC sous 25 ~ 75 mA), et la commutation transistor du FT-450 peut facilement commander de tels amplificateurs.

Cable de connexion ampli lin. (T9207451) code des couleurs

Coul. fils	Num. broche prise LINEA	Fonction
Orange	1	+13.8 V
Yellow	2	TX GND OUT
Green	3	GND
Red	4	BAND DATA A
White	5	BAND DATA B
Blue	6	BAND DATA C
Violet	7	BAND DATA D
Brown	8	TX INH
Black	9	EXT ALC IN
Gray	10	TX REQ IN
Light Blue	Case	Shield

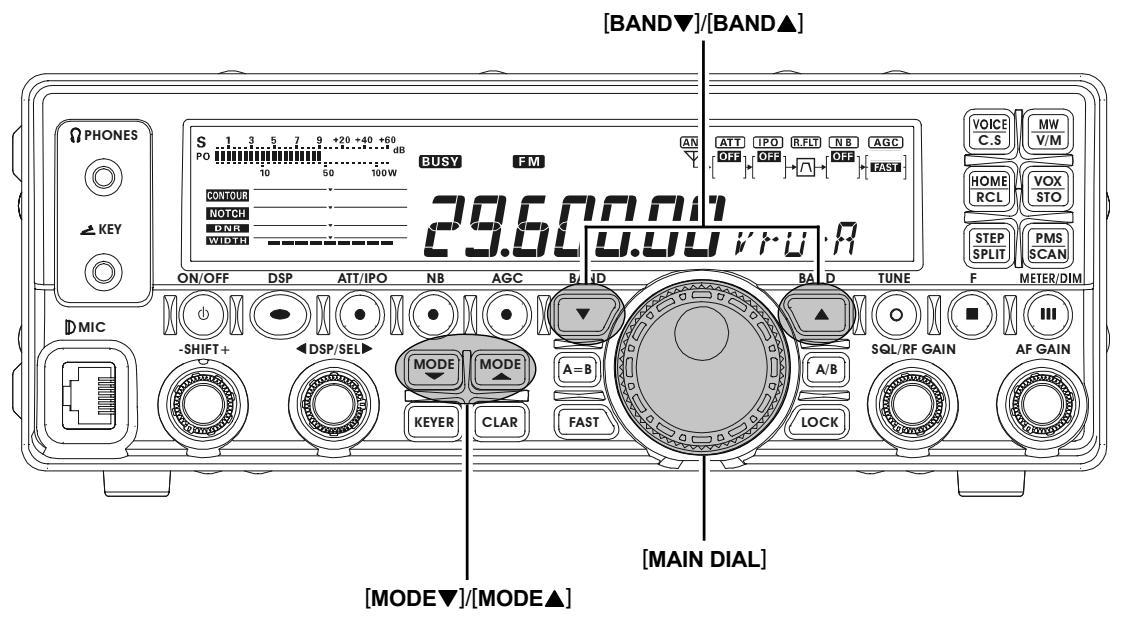

RéCEPTION

1. Brancher vous antenne sur la prise ANT sur le panneau arrêté.
2. Brancher votre alimentation DC (ou votre batterie de vehicule) en utilisant le cable d'alimentation DC fourni, etmettrele commutateur POWER de I'alimentation DC sur « on »
3. Appuyer et maintainir le commutateur [POWER(ON/OFF)] pendant une seconde pourmettre le transceiver sous tension.
4. Tourner le bouton [SQL/RF GAIN] sur la position maximum vers la droite.
5. Tourner le bouton [AF GAIN] pourmettre un niveau audio comfortable sur les signaux entrants. Une rotation du bouton [AF GAIN] vers la droite augmente le niveau du volume.
6. Appuyer sur le bouton [BAND▼]/[BAND▲] pour désir la bande amateur qui sera utilisé.
7. Appuyer sur le bouton [MODE▼]/[MODE▲] pour désirir le mode opératione.
8. Tournier le bouton [MAIN DIAL]mettre la fréquence souhaïée.

EMISSION

1. Brancher le micro MH-67A8J sur la prise MIC sur la face avant.
2. Pour émettre, appuyer sur le commutateur PTT (Push To Talk) du microphone (parler dans le microphone avec un niveau de voix normal).
3. Relâcher le commutateur PTT pour revenir en mode réception.

NOTE

Concernant le bouton [DSP/SEL]

Le bouton [DSP/SEL] est utilisé pour diverses fonctions d'emploi en fonction de la situation.

Si vous ne pouvez pas changer de fréquence ou de canal mémoire en réglient le bouton [DSP/SEL], c'est que le bouton [DSP/SEL] est sélectionné pour l'emploi d'une des fonctions DSP.

Dans ce cas case, appuyer sur le bouton [DSP] plusieurs fois jusqu'à ce que l'icone “>” disparait de l'affichage du graphique DSP.

COMMENT UTILISER LE BOUTON [DSP/SEL]

Quand aucune fonction DSP n'est selectionnée et qu'il n'y a pas d'icone “>” sur l'affichage du graphique DSP, alors tourné le bouton [DSP/SEL] pour régler la fréquence en mode VFO, ou selectionné le canal mémoire en mode mémoire, ou selectionné la ligne menu en mode mémoire. En Mode VFO, un appui bref sur le bouton [DSP/SEL] permet d'ajuster la fréquence au pas de 100 kHz (Réglage par défaut). (L'utilisation du 100 kHz peut être changée par la fonction menu “SELDIAL”).

Quand une fonction DSP est engagée, l'icone “>” apparait à la suite de la fonction sur l'affichage du graphique DSP. Puis en appuyant le bouton [DSP/SEL] la fonction DSP sera commutée sur « on » ou « off ». Quand la fonction DSP est active, le réglage du bouton [DSP/SEL] change les paramètres de la fonction.

Avis:

Vous pouvez changer la fonction du bouton [DSP/SEL] via le menu "SELDIAL".

EMPLOI DU MENU

Le système menu vous permet de personneliser une large variété de paramètres et de caractéristiques d'emploi du transceiver. ÀpRES une initialisation de diverses procédures menu, vous vous apercevrez que vous n'aurez pas l'occasion de les modifier à nouveau très souvent.

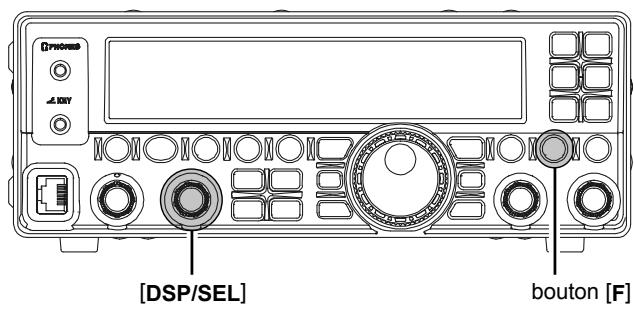

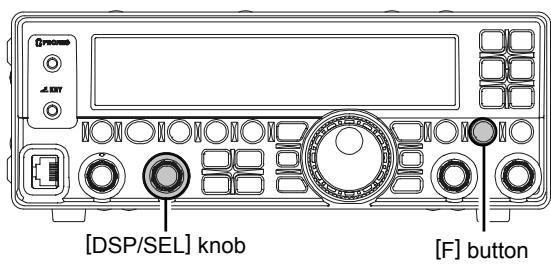

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir la ligne menu à ajuster.
3. Appuyer sur le bouton [DSP/SEL] pour active le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour régler ou selectionner le paramètre à changer.
5. Appuyer sur le bouton [DSP/SEL] pour sauver la sélection. L'icone “ MENU” luit continulement.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

Ligne menu ou réglage menu

COMMENT UTILISER LE COMMUTATEUR [VOICE/C.S]

Voupez affeter au bouton [VOICE/C.S] une des 52 fonctions disponibles via le menu "PNL-C.S".

Pour assigner une fonction au bouton [VOICE/C.S]:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone “MENU” apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir la ligne menu "PNL-CS".
3. Appuyer sur le bouton [DSP/SEL] pour active le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour sélectionner la fonction souhaitation.
5. Appuyer sur le bouton [DSP/SEL] pour sauver la selection. L'icone "MENU" lui continulement.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

Nom	Fonction
MONI	Active la fonction moniteur.
N/A	pas de fonction.
P/B	Active l'enregistreur de voix digital.
PLAY1	Envoi le message CW, qui est mémorisé dans TEXT 1 balise.
PLAY2	Envoi le message CW, qui est mémorisé dans TEXT 2 balise.
PLAY3	Envoi le message CW, qui est mémorisé dans TEXT 3 balise.
QSPL	Active l'emploi du split rapide.
SPOT	Génére le signal spot CW quand on appuie sur le bouton [VOICE/C.S] en étant en mode CW.
SQLOFF	Ouvre le squelch quand on appuie sur le bouton [VOICE/C.S].
SWR	Emet une porteuse de 10 watts (en mode CW) Pour mesurer le taux d'ondes stationnaires quand on appuie sur le bouton [VOICE/C.S].
TXW	Surveille la fréquence d'émission quand on appuie sur le bouton [VOICE/C.S] quand l'emploi de la fréquence en mode split est utilisé.
VCC	Affiche la tension d'alimentation quand on appuie sur le bouton [VOICE/C.S].
VOICE2	Année la lecture courante du S-mètre, la fréquence opérationaire (avec une résolution au caractère qui affiche les 100 Hz) et le mode opérationaire.
VM1MONI	Joue le message vocal, qui est mémorisé en mémoire vocale 1.
VM1REC	Charge le message vocal en mémoire vocale 1.
VM1TX	Envoi le message vocal, qui est mémorisé en mémoire vocale 1.
VM2MONI	Joue le message vocal, qui est mémorisé en mémoire vocale 2.
VM2REC	Charge le message vocal en mémoire vocale 2.
VM2TX	Envoi le message vocal, qui est mémorisé en mémoire vocale 2.
DOWN	Fait décroitre la fréquence VFO d'un pas de fréquence ou fait passer au canal mémoire immédiatement inférieur à chaque appui sur le bouton [VOICE/C.S].
FAST	Met la même fonction que celle qui est sollicitée par le bouton [FAST] sur la face avant.
UP	Fait croire la fréquence VFO d'un pas de fréquence ou fait passer au canal mémoire immédiatement supérieur à chaque appui sur le bouton [VOICE/C.S].
DSP	Met la même fonction que celle qui est sollicitée par le bouton [DSP] de la face avant.
ATT/IPO	Met la même fonction que celle qui est sollicitée par le bouton [ATT/IPO] de la face avant.
NB	Met la même fonction que celle qui est sollicitée par le bouton [NB] de la face avant.
AGC	Met la même fonction que celle qui est sollicitée par le bouton [AGC] de la face avant.
MODEDN	Met la même fonction que celle qui est sollicitée par le bouton [MODE▼] de la face avant.
MODEUP	Met la même fonction que celle qui est sollicitée par le bouton [MODE▲] de la face avant.
DSP/SEL	Met la même fonction que celle qui est sollicitée par le bouton [DSP/SEL] de la face avant.
KEYER	Met la même fonction que celle qui est sollicitée par le bouton [KEYER] de la face avant.
CLAR	Met la même fonction que celle qui est sollicitée par le bouton [CLAR] de la face avant.
BANDDN	Met la même fonction que celle qui est sollicitée par le bouton [BAND▼] de la face avant.
BANDUP	Met la même fonction que celle qui est sollicitée par le bouton [BAND▲] de la face avant.
A=B	Met la même fonction que celle qui est sollicitée par le bouton [A=B] de la face avant.
A/B	Met la même fonction que celle qui est sollicitée par le bouton [A/B] de la face avant.
LOCK	Met la même fonction que celle qui est sollicitée par le bouton [LOCK] de la face avant.

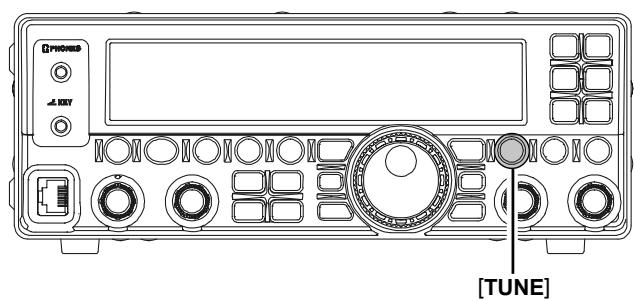

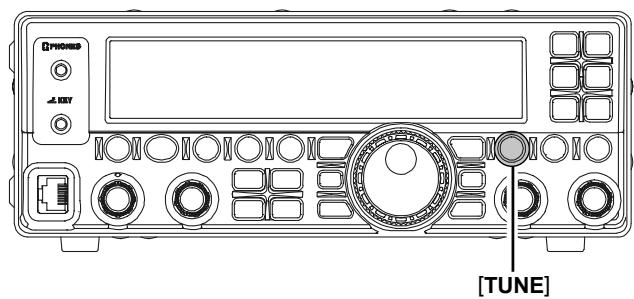

TUNE	Met la même fonction que celle qui est sollicitée par le bouton [TUNE] de la face avant.
VOICE	Année la fréquence opérationaire (avec une résolution au caractère qui affiche les 100 Hz) et le mode opérationaire.
MW	Copie les données opérateures courantes du VFO dans le canal mémoire courant.
V/M	Permute la commande de la fréquence entre le VFO et le système mémoire.
HOME	Rappel du canal "Home" (fréquence favorite).
RCL	rappel de la mémoire QMB (Banque mémoire rapide).
VOX	Active la fonction VOX (commutation automatique en émission par la voix).
STO	Copie les données opérateures courantes en mémoire QMB (Banque mémoire rapide).
STEP	Active le réglage du pas de fréquence du bouton [DSP/SEL] par le bouton [DSP/SEL].
SPLIT	Active l'emploi de fréquences split entre les VFO-A et VFO-B.
PMS	Active la recherche en mémoire programmée (PMS).
SCAN	Active la recherche croissante en fréquence VFO ou en canal mémoire).
MENU	Active le mode "Menu".
DIMMER	Active le réglage de luminosité de l'afficheur à l'aide du bouton [DSP/SEL].
MTR	Change la fonction de l'indicateur "meter" en mode émission.
USER	Ce paramètre est prévu pour une extension future. Merci de ne pas l'utiliser pour le moment.

DUREE D'APPUI SUR UNE TOUCHE

La durée d'appui sur une touche déterminé la fonction qui va être activée. Le réglage par défaut usine est de une seconde. L'appui sur un bouton pendant moins d'une seconde permet d'activer une fonction. Appuyer et maintainir le bouton pendant plus d'une seconde permet d'activer une autre fonction.

Le réglage par défaut à une seconde peut être changé pour une durée plus courte ou longue à volonté.

Pour ce faire:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir la ligne menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour active le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour sélectionner "ON" pour étendre la ligne menu.
5. Appuyer sur le bouton [DSP/SEL] pour sauver la sélection. L'icone “MENU” luit continulement.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauver le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone "MENU" apparait sur l'afficheur.

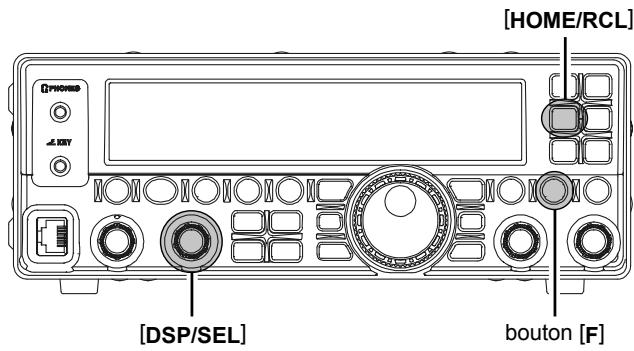

8. Tourner le bouton [DSP/SEL] pour désir la ligne menu "KEYHOLD".
9. Appuyer sur le bouton [DSP/SEL] pour active le réglage de la ligne menu. L'icone “ MENU” clignote.
10. Tourner le bouton [DSP/SEL] pourmettre la durée d'appui souhaitée. Les sélections possibles sont 0.5/1.0/1.5/2.0 sec.(valeur par défaut:1.0sec).

Vous pouvez appuyer le bouton [HOME/RCL] pour remettre la durée à la valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" lui continuelement.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauver le nouveau réglage et revenir en mode normal.

INITIALISATION DU MICROPROCESSEUR

Le FT-450 a trois méthodes pour ce faire.

Utiliser cette procédure pour remettre à zéro le contenu des canaux mémoires (sauf les canaux QMB) et les données VFO, sans affecter les paramètres de configuration valués par le système menu.

1. Appuyer et maintainir le commutateur [POWER(ON/OFF)] pendant une seconde pourmettre le transceiver hors tension.
2. Appuyer et maintainir le bouton [MW/(V/M)]. Tout en le maintainant, appuyer et maintainir le commutateur [POWER(ON/OFF)] pendant une seconde pourmettreletransceiver sous tension. Une fois que le transceiver est allumé, vous pouvez relâcher le bouton [MW/(V/M)].

INITIALISATION MODE MENU

Utiliser cette procédure pour remettre les réglages menu à leurs valeurs par défaut usine, sans affecter les autres mémoires.

1. Appuyer et maintainir le commutateur [POWER(ON/OFF)] pendant une seconde pourmettre le transceiver hors tension.
2. Appuyer et maintainir le bouton [F]. Tout en le maintainant, appuyer et maintainir le commutateur [POWER(ON/OFF)] pendant une seconde pourmettrele transceiver sous tension. Une fois que le transceiver est allumé, vous pouvez relâcher le bouton [F].

INITIALISATION COMPLÉTE

Utiliser cette procédure pour remettre les réglages menu et mémoires à leurs valeurs par défaut usine. Toutes les mémoires seront effacées par cette procédure.

1. Appuyer et maintainir le commutateur [POWER(ON/OFF)] pendant une seconde pourmettre le transceiver hors tension.
2. Appuyer et maintainir le bouton [HOME/RCL]. Tout en le maintainant, appuyer et maintainir le commutateur [POWER(ON/OFF)] pendant une seconde pourmettreletransceiver sous tension. Une fois que le transceiver est allumé, vous pouvez relâcher le bouton [HOME/RCL].

PAS DE RÉGLAGE

Les pas de réglages du bouton [MAIN DIAL] et du bouton [DSP/SEL] sont différents en fonction du mode opératione.

MODE OPÉRATIONE	BOUTON
	[MAIN DIAL]	[DSP/SEL]×1
LSB/USB	1/10/20 Hz	1.0/2.5/5.0 kHz
CW	1/10/20 Hz	1.0/2.5/5.0 kHz
AM	100/200 Hz×2	2.5/5.0/9.0/10/12.5/25 kHz
FM	100/200 Hz×2	5.0/6.25/10/12.5/15/20/25/50 kHz
DATA	10/20 Hz	1.0/2.5/5.0 kHz

× 1 : Quand vous appuyez sur le bouton [DSP/SEL], le pas de réglage du bouton [DSP/SEL]onne à 100kHz en tous modes.
× 2 : En réglage par défaut usine, le bouton [MAIN DIAL] n'as pas d'action dans les modes AM FM modes. Cependant, vous pouvez activer le bouton [MAIN DIAL] dans les modes AM FM via le menu "A&FDIAL".
L'appui sur le bouton [FAST] augmente ou diminuè le ratio de réglage du bouton [MAIN DIAL] par un facteur de 10 mais également augmente ou diminuè le ratio de réglage du bouton [DSP/SEL] par un facteur de 2.

NOTE Concernant le bouton [DSP/SEL]

Le bouton [DSP/SEL] est utilisé pour diverses fonctions d'emploi en fonction de la situation.

Si vous ne pouvez pas changer de fréquence ou de canal mémoire en réglant le bouton [DSP/SEL], c'est que le bouton [DSP/SEL] est sélectionné pour l'emploi d'une des fonctions DSP.

Dans ce cas case, appuyer sur le bouton [DSP] plusieurs fois jusqu'à ce que l'icone “>” disparait de l'affichage du graphique DSP.

CHANGER LE PAS DE RÉGLAGE DU BOUTON [MAIN DIAL]

1. Choisir le mode opération à l'aide des boutons [MODE▼]/[MODE▲].
2. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
3. Tourner le bouton [DSP/SEL] pour désir le menu "DIALSTP".
4. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
5. Appuyer sur le bouton [DSP/SEL] pour désir le pas de réglage comme décrit ci-dessus. (Vous pouvez appuyer sur le bouton [HOME/RCL] pour remettre le pas de réglage à sa valeur par défaut usine.)
6. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

CHANGER LE PAS DE RÉGLAGE DU BOUTON [DSP/SEL]

1. Choisir le mode opération à l'aide des boutons [MODE▼]/[MODE▲].
2. Appuyer brievement sur le bouton [F].
3. Appuyer sur le bouton [STEP/SPLIT].
4. Tournier le bouton [DSP/SEL] pour désir le pas de réglage comme décrit ci-dessus.
5. Appuyer sur le bouton [DSP/SEL] pour sauegarder le nouveau réglage et revenir en mode normal.

A PROPOS DES BOUTONS [UP]/[DWN] DES MICROS MH-31A8J ET MD-100A8X

• Les boutons du microphone [UP]/[DWN] utilise le pas de réglage du bouton [MAIN DIAL] dans les modes SSB/CW/DATA et utilise le pas de réglage du bouton [DSP/SEL] dans les modes AM/FM.
  Dans le réglage par défaut usine, le bouton [FST] du microphone n'est pas actif. Cependant, vous pouvez activer le bouton [FST] du microphone via la ligne menu "P M-FST".

NOTE:

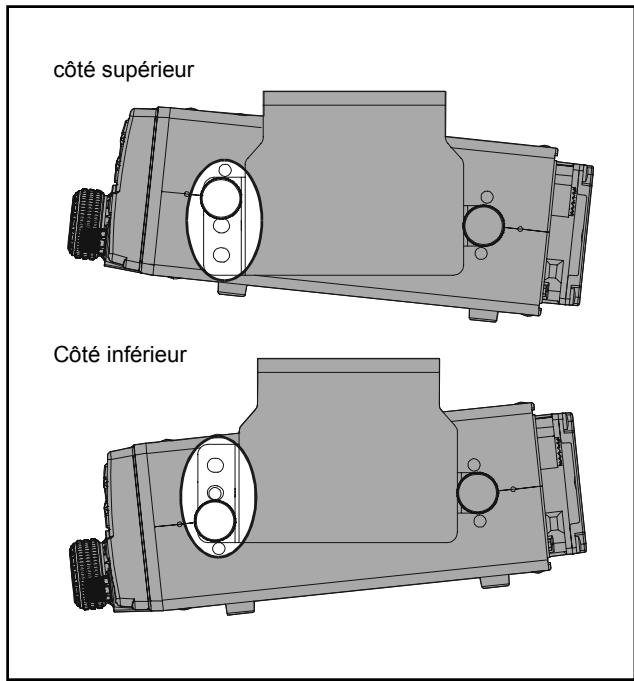

Le support de microphone est fixé à un endroit où il est en contact avec la masse (par exemple, le chassin de votre voiture), et le microphone est accroché sur le support de microphone, la fonction [FST] devient "ON".
□ Nous recommendons que le support de microphone ne soit pas au contact de la masse, ni que la ligne menu “P M-FST” soit à “N/A”.

CLARIFIEUR

Yououpoezchangera frquence de reception uniquely sanschangera frquence d'émission.

1. Appuyer sur le bouton [CLAR] pour activer le clarifier. L'icône "CLAR" apparait sur l'afficheur.
2. Tourner le bouton [MAIN DIAL] pour se régler sous la fréquence de réception. (Un décalage jusqu'à ±9.99 kHz peut être utilisé par le

clarifier.) Le décalage de fréquence apparait au coin inférieur droit de l'afficheur.

1. Appuyer sur le bouton [CLAR] à nouveau pour désactiver le clarifier. L'icone "CLAR" disparait de l'afficheur.

NOTE:

Meme si le clarifier est désacté, le décalage clarifier resté (à la fois sur les fréquences TX et RX).
Appuyer et maintainir le bouton [CLAR] pendant une seconde pour effacer le décalage clarifier, ce qui revient à dire qu'à nouveau la fréquence de réception est égal à celle d'émission.
Quand on tourne le bouton [MAIN DIAL] pour changer de fréquence après la désactivation du clarifier, Le décalage" clarifier devient "zero" signifiant que la fréquence de réception est égale à celle d'émission.

Quand la fréquence de réception est plus élevé que celle d'émission, “+” rest ajoute au décalage fréquence.

Quand la fréquence de réception est plus BASSE que celle d'émission, “-” restajoute au décalage fréquence.

Vous pouvez assigner la fonction CLAR au bouton [DSP/SEL] via la ligne menu "CLAR".

ANNONCE VOCALE

En appuyant sur le bouton [F] puis sur le bouton [VOICE/C.S] Permet d'avoir l'announce vocale de la fréquence courante (avec une résolution à la centaine de Hz) ainsi que le mode opératoire.

ATTENTION:

Si vous assignez la fonction "VOICE2" au bouton [VOICE/C.S] Via le menu "PNL-C.S" vous doivent confirmer la fréquence Courante (avec une résolution à la centaine de Hz), le mode Opératione, et la lecture Smètre dans le système d'annexe vocale En appuyant sur le bouton [VOICE/C.S]. Voir page 16 pour les Assignations au bouton [VOICE/C.S].

VERROUILLAGE DU DIAL

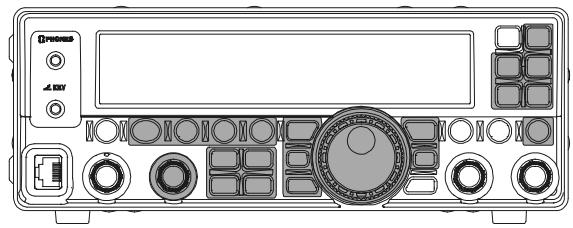

L'appui sur le bouton [LOCK] permet de verrouiller le [MAIN DIAL] et Quelques autres boutons pour prévenir les événuels changements de Fréquence intempestifs.

ATTENTION:

Vous pouvez désir les différentes possibités de verrouillage via le Menu "LOCKMOD". Voir page 81 pour plus de détails.

EMPLOI DE LA FONCTION "My Bands"

La fonction "My Bands" permet de selectionner plusieurs bandes amateurs, et rendre uniquement ces bandes accessibles par les boutons [BAND▼]/[BAND▲].

Cette fonction peut être très utile en concours, dans lesquels les bandes 10/18/24 MHz ne sont pas utilisées, ou si vous n'avez pas d'antenna pour certaines bandes.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone "MENU" clignote.
4. Tournier le bouton [DSP/SEL] pour sélectionner "ON" pour faire l'extension menus.
5. Appuyer sur le bouton [DSP/SEL] pour sauvegarder le nouveau réglage. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone "MENU" apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "MY BAND".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
10. Appuyer sur les boutons [BAND▼]/[BAND▲] pour désir une bande que vous ne souhaitez pas utiliser dans la boucle de sélection.
11. Tournier le bouton [DSP/SEL] pour sélectionner "OFF" et ensuite appuyer le bouton [DSP/SEL].

NOTE

Lechoix"OFFretirela bandede la boucle de selectiontandisquelechoix"ONmetla bandedans la boucle de selection.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Répéter les points 10 à 12 pour faire la sélection des bandes qui vous convennent.

NOTE

La bande GEN (bande générale) et la bande courante ne peuvent être évitées.
14. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

EMPLOI DE "MY BANDS"

Appuyer sur les boutons [BAND▼]/[BAND▲] pourCHOISIR LA BANDE QUE VOUS SUHAITEZ UTILISER.Uniquement les bandes amateurs qui ontselectionnées pendant l'initialisation sont offertes auchoix de I'opérateur.

EMPLOI DE "MY MODES"

La fonction "My Modes" permet de selectionner les modes opérateires que vous souhaitez avoir à votre disposition via les boutons [MODE▼]/[MODE▲]. Uniquement les modes souhaiés apparaitront dans la boucle de selection.

Cette fonction est très utile en traffic HF, où les modes AM/FM/DATA ne sont pas utilisés.

INITIALISATION DE "MY MODES"

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone "MENU" clignote.
4. Tourner le bouton [DSP/SEL] pour sélectionner "ON" pour faire l'extension menus.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone "MENU" apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "MY MODE".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
10. Appuyer sur les boutons [MODE▼]/[MODE▲] pour désir un mode opération que vous ne souhaitez pas utiliser dans la boucle de sélection.
11. Tournier le bouton [DSP/SEL] pour sélectionner "OFF" et ensuite appuyer le bouton [DSP/SEL].

NOTE

Lechioix "OFF" retire le mode opératione de la boucle de sélection tandis que lechioix "ON" met le mode opératione dans la boucle de sélection.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Répéter les points 10 à 12 pour faire la sélection des modes qui vous convennent.

NOTE

Le mode courant en utilisation ne peut etre non activé.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

EMPLOIDE "MY MODES"

Appuyer sur les boutons [MODE▼]/[MODE▲] pourCHOISIR le mode que vous souhaitez utiliser. Uniquement les modes qui ont selectionnés pendant l'initialisation sont offerts au choix de I'opérateur.

PREPARATIONS

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "PNL-C.S".
3. 1. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour désir “P/B” qui assigne la fonction lecture (Play Back) au bouton [VOICE/C.S].
5. 1. Appuyer sur le bouton [DSP/SEL]. L'icône "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

ENREGISTREMENT

1. Appuyer et maintainir le bouton [VOICE/C.S] pendant une seconde pour lancer l'enregistrement. L'icone "P.BACK" apparait sur l'afficheur et confirme que l'enregistrement est en cours. L'enregistreur charge 20 secondes de signal audio en réception et ensuite s'arrête. L'icone "P.BACK" disparait de l'afficheur.
2. Il est possible d'arrêter l'enregistrement en cours, en appuyant et maintainant le bouton [VOICE/C.S] pendant une seconde.

LECTURE

Appuyer brièvement sur le bouton [VOICE/C.S] pour lancer la lecture de l'enregistrement audio. L'icône "P.BACK" clignote sur l'afficheur et confirme que la lecture est en cours.

NOTE:

Vous pouvez ajuster le volume sonore pour la lecture avec le bouton [AF GAIN].

EN RÉCEPTION (FRONT END BLOCK DIAGRAMME)

Le FT-450 dispose d'une large gamme de fonctions spéciales pour supprimer toutes les types d'interférences que l'on peut rencontres sur les bandes HF. Cependant, la réalité du monde des interférences repose sur des changements constants, si bien qu'un réglage optimum est quelles chose qui tient plus de l'art, demandant une bonne connaissance des différents types d'interférences et des effets subtils de certaines commandes. Ainsi, les informations qui suivent apportent un guide général pour des situations types et le point de départ de votre propre expérience.

Les circuits de lutte contre les interférences du FT-450 commencent dans les étages "HF" et se poursuivient dans la totalité de la partie réception. Le FT-450 permet la configuration des fonctions représentées ci-dessous.

R. FLT (Filtre de protection FI)

Le filtr de protection, avec une bande passante de 10kHz est present sur la 1ere FI de 68 MHz, juste après le premier mélangeur. Ce filtr donne une sélectivité bande étroite pour protégger les étages FI et DSP qui suivent, pour des cas d'utilisation particulière.

Filtre CONTOUR (VOIR PAGE 28)

Le filtré Contour DSP offre une aptitude particulière à la réception, permettant soit l'annulation ou la sélection de segments choisis dans la bande passante de réception, de façon à supprimer les éléments génant sur un signal d'entrée ou de faire ressortir les segments intéressants sur un réglage de fréquence. L'amplitude de l'annulation ou de la sélection ainsi que la bande passante sur laquelle elles s'appliquent, sont régibles par le menu.

IF SHIFT (VOIR PAGE 29)

Le centre de la bande passante de la réponse en fréquence du filtrage DSP FI peut être ajusté par cette commande.

IFWIDTH(VoIRPAGE30)

La largeur du filtrage DSP FI peut être ajustée par cette commande.

IF NOTCH (VOIR PAGE 31)

Le filtré crevasse FI est un filtré crevasse à haut coefficient de surtension (Q) qui réduit de manière significative, voir élimine, toute porteuse indésirable.

La fonction Réduction de bruit DSP (DNR) utilise une algorithmes mathématiques différents pour analyser et faire disparaitre sortes de bruits rencontres sur les bandes HF et le 50 MHz. Choiser la solution qui donne la meilleure suppression de bruit et qui permet au signal de passer par au dessus du bruit.

AGC (VOIR PAGE 27)

Le système AGC est très adaptable pour changer les caractéristiques du signal entrant en particulier la constance de son niveau, rendant ainsi la réception possible même dans de très mauvaises conditions.

RéGLAGE DE LA SENSIBILITÉ EN RÉCEPTION ATT/IPO

Il est possible de réduire la force du signal d'entrée de 20 dB quand des signaux très forts de proximé ou un niveau de bruit important dégrade la réception. Vous pouvez donc optimiser les caractéristiques des étages d'entrée du récepteur, pour une meilleure réception, en jouant sur le niveau du bruit et sur la force des signaux.

Appuyer plusieurs fois sur le bouton [ATT/IPO] pour obtenir la sélection souhaitée en fonction du tableau ci-dessous.

ATT: OFF, IPO: OFF ATT IPO OFF ON OFF ON	L'attenuateur Filtre Notch est OFF, et le signal entrant est amplifié par le préamplificateur HF.
ATT: ON, IPO: OFF ATT IPO OFF ON OFF ON	L'attenuateur est ON, (le signal entrant est réduit de 20 dB) et le signal entrant est amplifié par le préamplificateur HF.
ATT: OFF, IPO: ON ATT IPO OFF ON OFF ON	L'attenuateur est OFF, et le signal en- trant contourne le préamplificateur HF, attaquant directement le 1er mélangeur.
ATT: ON, IPO: ON ATT IPO OFF ON OFF ON	L'attenuateur est ON, (le signal entrant est réduit de 20 dB) et le signal entrant contourne le préamplificateur HF, attaquant directement le 1er mélangeur.

La sélection apparait sur le Block Diagramme de l'afficheur.

NOTE

L'attenuateur est toujours "ON" entre 30 kHz et 1.7 MHz.

REJET DES INTERFÉRENCES (SIGNAUX DANS LES 3 kHz) LE NOISE BLANKER

Le FT-450 dispose d'un Noise Blanker efficace, qui s'attaque particulièrement aux parasites d'allumage.

1. Appuyer sur le bouton [NB] pour activer le Noise Blanker.
2. Appuyer sur le bouton [NB] à nouveau pour désactiver le Noise Blanker.

La sélection apparait sur le Block Diagramme de l'afficheur.

OUTIL POUR UNÉ ÉCOUTE CONFORTABLE L'AGC

Le système AGC est prévu pour atténuer les variations du signal d'entrée HF, avec des caractéristiques qui peuvent avoir une valeur particulière pour chaque mode opératione. L'objectif de base de l'AGC est de fournir un niveau constant de sortie une fois qu'un seul minimum de force de signal est atteint.

Appuyer sur le bouton [AGC] de façon répétitive pour sélectionner la constante de temps souhaitée. Le statut de l'AGC est indiqué sur le "block diagramme" de l'afficheur. Pour la plupart des utilisations, nous recommendons le mode "AUTO". Vous pouvez désactiver l'AGC en appuyant et maintainant le bouton [AGC] pendant une seconde.

AUTO	AGC AUTO FAST SLOW	fait dépendre la constante de temps en réception du mode opératione.
FAST	AGC AUTO FAST SLOW	Règle la constante de temps sur rapide. Ce mode est plus adapté à la réception CW/ DATA.
SLOW	AGC AUTO FAST SLOW	Règle la constante de temps sur lent. Ce mode est plus adapté à la réception SSB/AM.

NOTE:

Normalement, la sélection "AUTO" donne satisfactio dans la plupart des cas, mais dans I'eventualite d'un traffic sur une bande encombree ou vous souhaitez receivevoir des signaux faibles, vous pouvez changer les reglages (à FAST, par exemple). Les selections en mode "AUTO" sont:

MODE OPÉRATOIRE	SELECTION AGC AUTO
LSB	SLOW
USB	SLOW
CW	FAST
AM	SLOW
FM	FAST
DATA	FAST

NOTE:

Si la constante de temps AGC est mise à “Off” en appuyant et maintainant le bouton [AGC], le S-mètre n'a aucune déviation. De plus, vous risquez fortement d'avoir des distorsions en présence de signaux forts, car les amplificateurs FI et les étages qui suivent seront probablement saturés.

REJET DES INTERFÉRENCES (SIGNAUX DANS LES 3 KHz) LE FILTRE CONTOUR

Le système de filtrage à l'aide du filtré contours repose sur l'introduction d'une légère perturbation dans la bande passante du filtré FI afin de supprimer ou de renforcer un élément de fréquence en cinq points, permettant d'améliorer la tonalité ou la lisibilité d'un signal entrant.

1. Appuyer sur le bouton [DSP] plusieurs fois pourmettre l'icone sur I'indicateur "CONTOUR" surle schema graphique DSP de I'afficheur.
2. Appuyer sur le bouton [DSP/SEL] pour activer le contrôle contour.
3. Appuyer et maintainir le bouton [DSP/SEL] pendant une seconde pour permuter le niveau du contrôle contour entre "Null" et "Peak".
4. Tournier le bouton [DSP/SEL] pour obtenir laffective reproduction audio du signal d'entrée. La position peak du filtrre contour est graphiquement indiquée sur l'indicateur "CONTOUR" sur le schéma graphique DSP de l'afficheur.
5. Appuyer sur le bouton [DSP/SEL] à nouveau pour accroître le niveau ("Null" ou "Peak") du contrôle contour.
6. Pour désactiver le filtré contour, appuyer sur le bouton [DSP/SEL] à nouveau. Le graphique disparait sur l'indicateur "CONTOUR" sur le schéma graphique DSP de l'afficheur, confirmant que le filtré contour n'est plus en service.

Sur la figure "B", une "indentation" du filtre contour centree dans la bande passante est presentee. Une rotation du bouton [DSP/ SEL] (vers la gauche) fait deplacer l'indentation vers une frquence plus bajo dans la bande passante, tandis qu'une rotation vers la droite du bouton [DSP/SEL] produit I'effet inverse. En enlevant une interfERENCE ou un composant de frquence sur le signal entrant, il est possible de faire émerger ce signal du bruit de fond et de le rendre plus intelligible.

POINT DE DÉTAIL:

La raideur de la pente du filtrage DSP peut, quand elle reglee excessivement, donner un son "non naturel" au signal entrant. Souvent, une bande passante etroite n'est pas la solution pour améliorer un signal. Le signal entrant lui meme peut avoir un composant de frquence excessif ou indesirable. En utilisant judicieusement le filtrre contour, Lossature de la reponse de la bande passante peut etre alteree ou des composants enleves dans la bande passante, permettant au signal resultant de s'élever au dessus du niveau du bruit de fond d'une maniere qui ne peut etre par ailleurs obtenue avec les autres systèmes de filtrage.

REJET DES INTERFÉRENCES (SIGNAUX DANS LES 3 KHz): LE SHIFT

Le "shift" FI permet de faire varier la bande passante du contrôle DSP plus haut ou plus bas, sans changer la tonalité du signal entrant, de façon à réduire ou éliminer une interférence. Parce que la fréquence de réglage porteuse ne varie pas, il n'est pas utile de régler à nouveau la fréquence de traffic quand une interférence est éliminée. La plage de déplacement de la bande passante dans le système "shift" FI est de ±1 kHz.

Pour réduire une interférence tourner le bouton [SHIFT] vers la gauche ou vers la droite.

Vous pouvez observer la position de la bande passante sur l'indicateur "SHIFT" du graphique DSP sur l'afficheur.

Sur la figure "A", noter que la représentation du filtre DSP FI est une ligne fine, avec le bouton [SHIFT] en position 12 heures. Sur la figure "B", une interference est apparue à l'intérieur de la bande passante originale. Sur la figure "C", vous pouvez voir l'effet de la rotation du bouton [SHIFT] pour réduire le niveau d'interférence en déplaçant la bande passante du filtre de telle manière que l'interférence soit hors de la bande passante.

A
Desired Signal

B
Desired Signal

C

-SHIFT+

-SHIFT+

-SHIFT+

REJET DES INTERFÉRENCES (SIGNAUX DANS LES 3 KHz): le WIDTH

Le système de réglage "Width" FI vous permet de faire varier la largeur de la bande passante DSP FI de trois pas (FM: deux pas), pour éliminer une interférence. D'ailleurs, la bande passante peut être réellement étendue par rapport au réglage par défaut si vous poulez améliorer la fidélité du signal d'entrée quand le niveau d'interférence sur la bande est bas.

1. Appuyer sur le bouton [DSP] plusieurs fois pourmettre l'icone "> sur I'indicateur "WIDTH" dugraphique DSP sur I'afficheur, pour activerleréglage de la bande passante par le bouton [DSP/SEL].
2. Tourner le bouton [DSP/SEL] pour régler la bande passante. Une rotation vers la gauche réduit la bande passante, alors qu'une rotation vers la droite augmente la bande passante.

Sur la figure "B", voici la bande passante par défaut.

En tournant le bouton [DSP/SEL] vers la gauche, la bande passante devient plus étroite (voir figure “A”, alors qu'une rotation du bouton [DSP/SEL] vers la droite, comme montré à la figure “C”, augmente la bande passante.

La bande passante par défaut, et la plage de réglage de la bande passante totale, varient en fonction du mode opératione:

Utilisation conjointe du Shift FI et du Width

L'utilisation conjointe des fonctions "Shift" FI et "Width" FI donne un système particulièrement efficace pour réduire les interférences.

Par exemple, sur la figure "A", vous pouvez voir des interférences de chaque côté du signal souhaïte. En tournant le bouton [DSP/SEL] (WIDTH), comme montré sur la figure "B", les interférences d'un côté peuvent être éliminées, et en repositionnant le bouton [SHIFT] (Figure "C"), Les interférences de l'autre côté peuvent être enlevées sans réintroduire les interférences précédemment effacées à la figure "B".

Note: La meilleure solution pour réduire des interférences, c'est l'emploi des fonctions "Width" et "Shift". ÀpRES avoir réduit la bande passante (Width) et ou avoir ajusté le centre de la bande passante (Shift), La commande Contour peut également avoir un effet bénéfique sur la bande passante résiduelle. Qui plus est, le filtré crevasse FI -le notch- (voir le paragraph suivant) peut être également utilisé, en konjction avec les trois autres systèmes de filtrage.

REJET DES INTERFÉRENCES (SIGNAUX DANS LES 3 KHz): LE NOTCH

Le cadre crevasse FI est un système très efficace qui vous permet de mettre en dehors de la bande passante de réception toue tonalité de battement ou toute porteuse indésirable.

1. Appuyer sur le bouton [DSP] plusieurs fois pourmettre l'icone "> sur l'indicateur "NOTCH" dugraphique DSP de I'afficheur.
2. Appuyer sur le bouton [DSP/SEL] pour activer le contrôle notch FI.
3. Tourner le bouton [DSP/SEL] pour ajuster la fréquence centrale du contrôle notch FI.

Vous pouvez observer la position graphique du "peak" du filtré crevasse FI "NOTCH" sur l'indicateur NOTCH du graphique DSP de l'afficheur.

1. Pour désactiver le filtré notch FI, appuyer sur le bouton [DSP/SEL] à nouveau. la position graphique du "peak" disparait de l'indicateur "NOTCH" du graphique DSP de l'afficheur confirmant que le filtré crevasse FI -notch- n'est plus en service.

La performance du filtré crevasse FI -notch- est presente figure "A", où l'effet d'une of rotation du bouton [DSP/SEL] est inscrite. Sur la figure "B", vous pouvez voir l'effet du filtré crevasse FI -notch- quand vous tournez le bouton [DSP/SEL] pour éliminer l'interfERENCE entrante.

A

B

REJET DES INTERFÉRENCES (SIGNAUX DANS LES 3 KHz): LE DNR

Le système digital de réduction de bruit (DNR) est prévu pour réduire le niveau de bruit aléatoire trouve sur les bandes HF et 50 MHz et qui est sur tout present en mode SSB. Un des once algorithmes de réduction de bruit peut être sélectionné. Chacun de ces algorithmes a été créé pour correspondre à un type de bruit différent, et vous pouvez espérer de追寻 par expérience avec le système DNR le meilleur réglage correspondant au bruit courant.

1. Appuyer sur le bouton [DSP] plusieurs fois pourmettre l'icone sur l'indicateur "DNR" dugraphique DSP de I'afficheur.
2. Appuyer sur le bouton [DSP/SEL] pour activer le système DNR.
3. Tourner le bouton [DSP/SEL] pour sélectionner le réglage qui réduit le plus efficacement le niveau de bruit.

Vous pouvez observer l'efficacité du système "DNR" sur l'indicateur "DNR" du graphique DSP de l'afficheur.

1. Pour désactiver le système "DNR", appuyer sur le bouton [DSP/SEL] à nouveau. Le graphe disparait effectivement de l'indicateur "DNR" du graphique DSP de l'afficheur confirmant que le système "DNR" n'est plus en service.

RF GAIN

La commande RF Gain permet le réglage manuel du niveau de gain des étages HF et FI, pour compenser les conditions de bruit et de la force du signal du.

Le bouton [SQL/RF GAIN] doit, initialement, être tourné en position complètement vers la droite. C'est le point de sensibilité maximum, et une rotation vers la gauche réduit graduèlement le gain du système.

NOTE:

Alors que le bouton [SQL/RF GAIN] est tourné vers la gauche pour réduire le gain, la déviation du S-mètre augmente. Ceci indique que la tension d'AGC appliquée au récepteur augmente (ce qui cause la réduction du gain en réception).
En tournant le bouton [SQL/RF GAIN] jusqu'à la position tout à gauche désactive totalement la réception position, car le gain est grandement réduit. Dans ce cas, le S-mètre apparait au "taquet" (déviation totale).

1. Appuyer sur les boutons [BAND▼]/[BAND▲] pour sélectionner la bande opératione.En appuyant sur les boutons [BAND▼]/[BAND▲], la bande opératione change comme suit.

$$ 7 \leftrightarrow 1 0 \leftrightarrow 1 4 \leftrightarrow 1 5 \leftrightarrow 1 8 \leftrightarrow 2 1 \leftrightarrow 2 4. 5 \leftrightarrow $$

$$ 2 8 \leftrightarrow 5 0 \leftrightarrow 1. 8 \leftrightarrow 3. 5 \leftrightarrow 7 \dots \dots $$

1. Appuyer sur les boutons [MODE▼]/[MODE▲] pour sélectionner les modes LSB, USB ou AM. Par convention, le mode LSB est utilisé pour le 7 MHz et les bandes amateurs plus basses pour les liaisons en SSB, et le mode USB est utilisé pour le 14 MHz et les bandes amateurs plus hautes (la bande 10 MHz est utilisé en CW et en modes digitaux uniquement).
2. Tourner le bouton [MAIN DIAL] pour régler la fréquence opératione.

Si vous utilisez les micros en option MH-31A8J ou MD-100A8x, vous pouvez ajuster la fréquence opération à l'aide des boutons [UP]/[DWN] du microphone.

1. Appuyer sur le commutateur PTT (Push To Talk) du microphone pour passer en émission. Parler dans le microphone avec un niveau de voix normal.
   L'icone "T X" apparait sur l'afficheur, confirmant que I'émission est en cours.
   Le compresseur de modulation est automatiquement activé en émission. Le compresseur de modulation accroit la "puissance vocale" en augmentant la moyenne du signal de sortie.
2. Relâcher le commutateur PTT en fin de transmission. Le transceiver revient en mode réception.

NOTE IMPORTANTE:

Quand vous faites des essais, assurer vous que la fréquence est libre avant d'émettre, pour éviter des interférences avec d'autres utilisateurs prêts à utiliser cette fréquence.

NOTE

Concernant le bouton [DSP/SEL]

Le bouton [DSP/SEL] est utilisé pour diverses fonctions d'emploi en fonction de la situation.

Si vous ne pouvez pas changer de fréquence ou de canal mémoire en réglient le bouton [DSP/SEL], c'est que le bouton [DSP/SEL] est sélectionné pour l'emploi d'une des fonctions DSP.

Dans ce cas case, appuyer sur le bouton [DSP] plusieurs fois jusqu'à ce que l'icone “>” disparait de l'affichage du graphique DSP.

SELECTION DE L'INDICATEUR TX

En mode émission il y a le besoin entre les fonctions de mesure de puissance (PO), d'ALC ou de réfléchi (SWR).

En appuyant sur le bouton [METER/DIM], la fonction de l'indicateur change comme suit.

$$ P O \rightarrow A L C \rightarrow S W R \rightarrow P O \dots $$

PO: Indique le niveau de puissance moyenne en sortie.

ALC: Indique la tension relative d'ALC.

SWR: Indique le taux d'ondes stationnaires (puissance directe/puissance refléchie).

RéGLAGE DE LA PUISSANCE TX

Pour ajuster la puissance TX:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "RFPOWER".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour sélectionner la puissance de sortie.

Vous pouvez appuyer sur le bouton [HOME/RCL] pourmettre la puissance de sortie à la valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

COMPTEUR D'ÉMISSION (TOT)

La fonction "compteur d'émission" (TOT) est prévu pour forcer le transceiver en mode "réception" après une durée programmée d'émission en continu (le paramètre par défaut est "OFF"). Cette fonction évite que votre transceiver ne soit déterminé par une porteuse mortelle sur une longue durée si le commutateur PTT du microphone est accidentellement verrouillé en position "TX". Le décompteur de temps peut être régle de 1 à 20 minutes ou Off via la ligne menu "TOT".

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tournier le bouton [DSP/SEL] pour sélectionner "ON" pour avoir l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "TOT".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
10. Tourner le bouton [DSP/SEL] pour sélectionner la durée maximum d'émission continue. Les sélections possible sont 1 minute à 20 minutes ou off.

Appuyer sur le bouton [HOME/RCL] pour remettre le délié TOT à la valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RéGLAGE DU Niveau DU GAIN MICROPHONE

En usine, un gain microphone a ete programme pour donner toute satisfaction dans l'utilisation du microphone a main MH-67A8J. Si vous utilisez un microphone d'autre origine, Vous aurez peut etre besoin d'un réglage different du niveau de gain du microphone.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "MICGAIN".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour sélectionner le gain microphone souhaïte (LOW, NOR ou HIGH, valeur par défaut usine: NOR).

LOW: Quand l'entrée sur le microphone est importante le compréseur de modulation est désactivé automatiquement.

NOR Pour un niveau de voix normal le compréseur de modulation est activé automatiquement.

HIGH: Quand l'entrée sur le microphone est faible le compresseur de modulation est activé automatiquement.

Appuyer sur le bouton [HOME/RCL] pour remettre le gain microphone à sa valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

"EQUALISEUR" MICROPHONE DSP

Vouse puez selectionner une des dix techniques d"egalisation" DSP disponibles pour l'audio du microphone en émission.

1. Appuyer et maintainir le bouton [DSP] pendant une seconde. Ceci active instantanément le menu "MIC EQ". L'icône "MENU" apparait sur l'afficheur.
2. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
3. Tourner le bouton [DSP/SEL] pour désirer le schéma "d'équivalence" souhaité.

Observer le schéma "d'équalisation" relatif sur l'afficheur.

Appuyer sur le bouton [HOME/RCL] pour remettre le schéma "d'équalisation" à sa valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Les sélections possibles sont:

0: Plat
1: Les composants fréquenceasse sont réduits.
2: Les composants fréquence medium sont réduits.
3: Les composants fréquence haute sont réduits.
4: Les composants fréquence haute sont accentués.
5: Les composants fréquence medium sont accentués.
6: Les composants fréquenceasse sont accentués.
7: Les composants fréquenceasse sont accentués et les composants fréquence haute sont réduits.
8: Les composants fréquenceasse sont réduits et les composants fréquence medium sont accentués.
9: Les composants fréquenceasse sont réduits et les composants fréquence haute sont accentués.

COMMUTATION AUTOMATIQUE TX/RX PAR LA VOIX (VOX)

Au lieu d'utiliser le commutateur PTT du microphone pour activer l'émetteur, le système VOX permet une activation automatique mains libres de l'émetteur, qui utilise l'entrée de la voix dans le microphone. L'initialisation du système VOX prend quelques secondes.

1. Appuyer sur le bouton [F] suivi par le bouton [VOX/STO] pour activer le mode VOX. L'icone "VOX" apparait sur l'afficheur.
2. Sans appuyer sur le commutateur PTT, parler dans le microphone avec un niveau de voix normal.

Quand vous commencez à parler, l'émetteur est active automatiquement. Quand vous avez fini, le transceiver revient en mode réception (après un petit délié).

1. Pour sorting du mode VOX, appuyer sur le bouton [F] suivi par le bouton [VOX/STO] à nouveau.

RéGLAGE DU VOX GAIN

Il faut regler le niveau du VOX gain pour éviter le passage intempestif en émission dans un environnement bruyant.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "VOXGAIN".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone "MENU" clignote.
4. Tourner le bouton [DSP/SEL] pour trouver le point où votre émetteur vivement activer par votre voix, sans que le bruit de fond déclenché lui aussi l'émission. Les sélections possibles sont 1 à 100 (valeur par défaut Usine: 50).

Appuyer sur le bouton [HOME/RCL] pour remettre le niveau du VOX gain à sa valeur par défaut usine.

RéGLAGE DU VOX DÉLAI (DÉLAI DE RETOMBEE DU VOX)

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone "MENU" clignote.
4. Tourner le bouton [DSP/SEL] pourmettrele parametre à “ON” pour avoir l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone "MENU" apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "VOX DLY".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

1. Tournier le bouton [DSP/SEL] tout en prononçant une syllabe comme "Ah" et vérifier le temps de retombée, afin demettrele délaisouhaite.Les sélections possibles sont100 à 3000 msec (valeur par défaut usine:500 msec).
   Appuyer sur le bouton [HOME/RCL] pour remettre le VOX lié à sa valeur par défaut usine.
2. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
3. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

MONITEUR

Yououpouvezverifierla qualite de vourémissionenutilisantla fonctionmoniteur.

PREPARATIONS

Assignnation de la fonction moniteur au bouton [VOICE/C.S].

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "PNL-C.S".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour désir "MONI" à assigner à la fonction moniteur sur le bouton [VOICE/C.S].
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

NOTE:

Vous pouvez assigner la fonction MONITEUR aux boutons [DWN]/[FST]/[UP] des microphones optionnels via les lignes menu "P M-DWN", "P M-FST" ou "P M-UP".

EMPLOI DU MONITEUR

1. 1.Appuyer sur le bouton [VOICE/C.S] (MONITEUR) pour activer la fonction moniteur. En émission, votre voix est dirigée vers votre HP.
2. Tourner le bouton [AF GAIN] pour ajuster le niveau audio du moniteur.
3. Pour désactiver la fonction moniteur, appuyer sur le bouton [VOICE/C.S] (MONITEUR) à nouveau.

NOTE:

Si vous utiliser le HP en fonction monitér, à la place des écouteurs, une avance excessive sur le bouton [AF GAIN] risque de causeur des retours HF dans la BF. De plus, ces retours HF peuvent faire monter en boucle le système VOX, rendant impossible tout return en mode réception. C'est pourquoi, nous recommendons l'utilisation des écouteurs, dés que c'est possible, ou bien un réglage minimum du bouton [AF GAIN], si le HP est utilisé.
- Parce que la fonction moniteur utilise un échantillon du signal émission DSP, cela peut être très utile pour vérifier les réglages du compresseur de modulation ou de l'équaliser de microphone en SSB, mais également pour tester la qualité du signal général dans les modes AM et FM.

EMPLOI DU MODE SPLIT

Une possibilité puissant du FT-450 est sa flexibilité en mode « Split » (Fréquences émission et réception différentes), en utilisant les registres fréquence des VFO-A et VFO-B. Cela fait que le FT-450 est particulièrement utile en expédition DX, car l'utilisation en mode Split est particulièrement riche en possibilités et facile à employer.

1. Appuyer sur le bouton [A/B] pourmettrele registre VFO sur VFO-A,puisregler la fréquence émission.
2. Appuyer sur le bouton [A/B] à nouveau pourmettre le registre VFO sur VFO-B, puis régler la fréquence réception.
3. Maintenant appuyer sur le bouton [STEP/SPLIT] pour activer le mode Split.
4. L'icone "SPLIT" apparait sur I'afficheur.
5. Pour quitter le mode Split, appuyer sur le bouton [STEP/SPLIT] à nouveau.

NOTE:

Il est possible de régler différent modes opérateires (par exemple, LSB et USB) sur les deux VFO utilisés en mode Split.
Il est possible de régler plusieurs bandes amateurs (par exemple, 14 MHz et 21 MHz) sur les deux VFO en mode Split, si vous employez une antenné multi bandes.

EMPLOI DU SPLIT RAPIDE

La fonction Split rapide vous permet par un seul appui touche d'appliquer un décalage de +5kHz sur votre fréquence émission par rapport à votre fréquence réception. En outre, le mode émission est mis dans le même mode que celui du registre fréquence de réception.

1. Appuyer et maintainir le bouton [STEP/SPLIT] pendant une seconde pour activer la fonction Split rapide. Le mode émission devient le même que le mode réception et une fréquence de 5 kHz au dessus de la fréquence réception est appliquée au registre fréquence émission. L'icone "SPLIT" apparait sur l'afficheur.
2. Appuyer et maintainir le bouton [STEP/ SPLIT] pendant deux secondes pour incrémented la fréquence émission de +5 kHz.
3. Pour quitter le mode Split rapide, appuyer sur le bouton [STEP/SPLIT] à nouveau.

NOTE:

Si vous assignez la fonction "TXW" au bouton [VOICE/C.S], vous pourrez écouter temporairement la fréquence émission en appuyant sur le bouton [VOICE/C.S] en mode Split.

MÉMOIRE VOCALE (MODES SSB/AM/FM)

Vous pouvez utiliser la mémoire vocale du FT-450 pour les messages répétitifs. Le système mémoire comprend deux mémoires (VM1 et VM2) capables de charger 10 secondes d'enregistrement audio chacune. Le maximum que les deux mémoires peuvent tener tenir ensembles est de 10 secondes.

Enregistrer votre propre voix en mémoire

1. Assigner la fonction "VM1REC" au bouton [VOICE/C.S] à l'aide la procédure de l'encadré ci-dessous.
2. Choisir le mode opératione LSB, USB, AM ou FM à l'aide des boutons [MODE▼]/[MODE▲].
3. Appuyer sur le bouton [VOICE/C.S]. L'indication "VM1 REC" apparait sur l'afficheur.
4. Appuyer et maintainir le commutateur PTT du microphone l'afficheur de la radio compte à rebours.

$$ (" \mathrm {V M} 1 - 3 ^ {\prime \prime} \rightarrow " \mathrm {V M} 1 - 2 ^ {\prime \prime} \rightarrow " \mathrm {V M} 1 - 1 ^ {\prime \prime} \rightarrow " \mathrm {V M} 1 0 ^ {\prime \prime} \dots \dots) $$

1. Quand l'afficheur indique "VM1 10", parler dans le microphone avec un niveau de voix normal pour enregistrer votre message ( comme par exemple "CQ DX, CQ DX, ici F 8 Kilo Delta X-Ray, F 8 Kilo Delta X-Ray, Over"). Se souvent que le temps d'enregistrement est limité à 10 secondes.
2. Relâcher le commutateur PTT pour terminer le processus d'enregistrement.

Vérifier votre enregistrement

1. Assigner la fonction "VM1MONI" au bouton [VOICE/C.S] à l'aide la procédure de l'encadré ci-dessous.
2. Choiser le mode opératione LSB, USB, AM ou FM à l'aide des boutons [MODE▼]/[MODE▲].
3. Appuyer sur le bouton [VOICE/C.S], et vous pouvez entendre le contenu de la mémoire vocale qui vient d'être enregistrée.
4. Vous pouvez ajuster le niveau audio de l'enregistrement à l'aide du bouton [AF GAIN].

NOTE

Vous pouvez utiliser la mémoire vocale avec la barrette mémoire "VM2 (VM2REC, VM2MONI et VM2TX)" en remplacement de la barrette mémoire "VM1 (VM1REC, VM1MONI et VM1TX)".

Emettre un message enregistré

1. Assigner la fonction "VM1TX" au bouton [VOICE/C.S] à l'aide la procédure de l'encadré cï-dessous.
2. Choisir le mode opératione LSB, USB, AM ou FM à l'aide des boutons [MODE▼]/[MODE▲].
3. Appuyer sur le bouton [VOICE/C.S] pour transmettre le contenu de la mémoire vocale qui vient d'être enregistrée.
4. Vous pouvez ajuster le niveau audio de l'enregistrement à l'aide du bouton [AF GAIN].

Comment assigner une fonction au bouton [VOICE/C.S]

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "PNL-C.S".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone "MENU" clignote.
4. Tourner le bouton [DSP/SEL] pour désir la fonction souhaitation.
5. Appuyer sur le bouton [DSP/SEL]. L'icône "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

NOTE

Les puissantes capacités CW FT-450 permettent à la fois l'utilisation d'un manipulator électronique et d'un manipulator manuel où son émulation, comme peut le faire un ordinateur.

INITIALISATION POUR UN MANIPULATEUR MANUEL (OU SON ÉMULATION)

Avant de commencer, brancher votre clé sur la prise KEY de la face avant en faisant attention à la position du commutateur [POWER(ON/OFF)], et bien s'assurer que le bouton [KEYER] n'est pas enclenché non plus pour le moment (L'icône “KEYER” n'est pas affichée).

1. Appuyer sur les boutons [BAND▼]/[BAND▲] pour désir la bande.

En appuyant sur les boutons [BAND▼]/ [BAND▲], les bandes sont commutes de la manière suivante.

$$ \begin{array}{l} 7 \leftrightarrow 1 0 \leftrightarrow 1 4 \leftrightarrow 1 5 \leftrightarrow 1 8 \leftrightarrow 2 1 \leftrightarrow 2 4. 5 \leftrightarrow \ 2 8 \Leftrightarrow 5 0 \Leftrightarrow 1. 8 \Leftrightarrow 3. 5 \Leftrightarrow 7 \dots \dots \ \end{array} $$

1. Appuyer sur les boutons [MODE▼]/[MODE▲] pour désir le mode CW.
2. Tourner le bouton [MAIN DIAL] pour régler la fréquence de traffic.

Si vous utilisez les micros en option MH-31A8J ou MD-100A8x, vous pouvez régler la fréquence en utilisant les boutons [UP]/[DWN] des microphones.

1. Appuyer le bouton [F] puis sur le bouton [VOX/STO] pour activer le passage automatique en émission de l'émetteur à chaque appui sur la clé CW. L'icone "BK-IN" apparait sur l'afficheur.
2. Quand vous appuyez sur la clé CW, l'émetteur est automatiquement activé, et la porteuse CW est transmise. Quand vous relâchez la clé, l'émission s'arrête après un bref déliai. Ce temps de retombée peut êtreprogrammé par l'utilisateur, voir le paragraph en page 48.

NOTE

Concernant le bouton [DSP/SEL]

Le bouton [DSP/SEL] est utilisé pour diverses fonctions d'emploi en fonction de la situation.

Si vous ne pouvez pas changer de fréquence ou de canal mémoire en réglient le bouton [DSP/SEL], c'est que le bouton [DSP/SEL] est sélectionné pour l'emploi d'une des fonctions DSP.

Dans ce cas case, appuyer sur le bouton [DSP] plusieurs fois jusqu'à ce que l'icone “>” disparait de l'affichage du graphique DSP.

EMPLOI D'UN MANIPULATEUR ÉLECTRONIQUE

Avant de commencer, brancher votre clé à palettes sur la prise KEY de la face avant en faisant attention à la position du commutateur [POWER(ON/OFF)].

1. Appuyer sur les boutons [BAND▼]/[BAND▲] pourCHOISIR la bande.

En appuyant sur les boutons [BAND▼]/ [BAND▲], les bandes sont commutes de la manière suivante.

$$ \begin{array}{l} 7 \leftrightarrow 1 0 \leftrightarrow 1 4 \leftrightarrow 1 5 \leftrightarrow 1 8 \leftrightarrow 2 1 \leftrightarrow 2 4. 5 \leftrightarrow \ 2 8 \leftrightarrow 5 0 \leftrightarrow 1. 8 \leftrightarrow 3. 5 \leftrightarrow 7 \dots \dots \ \end{array} $$

1. Appuyer sur les boutons [MODE▼]/[MODE▲] pourCHOISIR le mode CW.
2. Tourner le bouton [MAIN DIAL] pour régler la fréquence de traffic.

Si vous utilisez les micros en option MH-31A8J ou MD-100A8x, vous pouvez régler la fréquence en utilisant les boutons [UP]/[DWN] des microphones.

1. Appuyer le bouton [F] puis sur le bouton [VOX/STO] pour activer le passage automatique en émission de l'émetteur à chaque appui sur la clé CW. L'icône “BK-IN” apparait sur l'afficheur.
2. Appuyer sur le bouton [KEYER] pour activer le manipulateur électronique incorpore au transceiver. L'icone "BK-IN" apparait sur l'afficheur.
3. Quand vous appuyez du côte de la palette des "points" ou du côte de la palette des "traits" de votre manipulator, l'émetteur est activé automatiquement et la porteuse CW est transmise. Quand vous relâchéz la palette concernée, l'émission s'arrête après un bref délié. Ce temps de retombée peut être programmé par l'utilisateur, voir le paragraph en page 48.

Il est possible de commander la manipulation

CW en utilisant les touches [UP]/[DWN] du micro optionnel MH-31A8J (quand le manipulateur électronique interne est activé) via la ligne menu

"CW PADDLE". Voir page 79 pour plus de détails.

RÉGLER LA VITESSE DE MANIPULATION

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "CWSPEED".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Tourner le bouton [DSP/SEL] en appuyant du côté de la palette des "points" ou du côté de la palette des "traits" de votre manipulator, pourmettre en place la vitesse de manipulation qui vous convient (4 - 60 wpm).

Appuyer sur le bouton [F] si vous souhaitez l'affichage en "cpm" (caracteres par minute) au lieu de "wpm" (mots par minute). Le choix "cpm" correspond au standard international "PARIS", qui se base sur cinq caractères par mot.

(Vous pouvez appuyer sur le bouton [HOME/ RCL] pour remettre la vitesse de manipulation à sa valeur par défaut usine.)

1. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

TERMINOLOGIE:

longueur de lot PARIS: Par convention dans l'industrie des apparciels radioamateur (à l'instar de l'ARRL et des autres associations), la longueur d'un "mot" CW est définir par la longueur des caractères en code Morse formant le mot "PARIS". La longueur de ces signes (point/trait/espace) forme la définition standard de la vitesse de code exprimée en "mot par minute".

EMPLOI D'UN MANIPULATEUR ÉLECTRONIQUE

RéGLAGE DU POIDS DU MANIPULATEUR RATIO (POINT/TRAIT)

La ligne menu "CWWEIGHT" peut être utilisé pour régler le poids du manipulatorélectronique incorpore. La valeur par défaut est de 3:1 (untrait à la durée de trois points ou de trois espaces).

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone "MENU" clignote.
4. Appuyer sur le bouton [DSP/SEL] pour désir "ON" pour l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "CWWEIGHT".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.

1. Tourner le bouton [DSP/SEL] pourmettre la valeur du poids souhaiette. La plage disponible pourle ratio trait/point va de "2.5" - "4.5"(valeur par défaut:"3.0").
   Vous pouvez appuyer sur le bouton [HOME/ RCL] pour remettre le ratio trait/point à sa valeur par défaut usine.
2. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
3. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.

SELECTION DU CÁBLAGE DU MANIPULATEUR À PALETTES

Vouss pouvezCHOISIR entre "Normal" ou "Reverse" via la ligne menu "CW KEY".Le reglage par defaut est Normal, et cela correspond à la sortie des points sur la pointe de la fiche et à la sortie des traits sur le corps de la fiche.

Pour changer la répartition de la prise:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Appuyer sur le bouton [DSP/SEL] pour désir "ON" pour l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "CW KEY".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.

1. Tourner le bouton [DSP/SEL] pourmettrele parametre à “REV” (défaut:“NOR").

Vous pouvez appuyer sur le bouton [HOME/ RCL] pour remettre la configuration des palettes à sa valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir the [F] bouton pendant une seconde pour sauver le nouveau réglage. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icône "MENU" apparait sur l'afficheur.

SIGNAL DE POINTAGE CW (BATTEMENT ZERO)

"Utilisation du signal spot" (C'est faire coincider le signal spot avec le signal CW d'une autre station) est une technique pratique pour être sur que vous et l'autre station est bien sur la même fréquence.

POUR UTILISER LE SIGNAL SPOT:

En étant en mode CW, tout en appuyant et maintainant sur le bouton [ATT/IPO], la tonalité « spot » retenti et la fréquence de la tonalité « spot » apparait sur l'afficheur. Cette tonalité correspond à la tonalité d'émission, et si vous ajustez la fréquence de réception pour faire coïncider la tonalité de votre signal d'émission avec la tonalité du signal CW reçu, vous serez certain d'émettrepile sur la fréquence de l'autre station.

Relâcher le bouton [ATT/IPO] pour arrêté le signal "spot".

UTILISATION DE LA CW INVERSEEE

Si vous vous retrouvrez dans une situation d'interfERENCE difficile, où il n'est pas possible d'éliminer un signal perturbateur, vous souhaitez peut être de passer en réception sur la bande opposée. Cela risque de déporter la fréquence de la station en interfERENCE et d'améliorer les possibités de rejection.

1. Pour commencer, voici un exemple type où vous estes en mode CW (avec l'injection par défaut "USB": les icones "CW" et "USB" apparaiscent).
2. Appuyer et maintainir le bouton [MODE▼] ou le bouton [MODE▲] pendant une seconde. L'icone "LSB" apparait à la place de "USB" indiquant que l'injection "LSB" est maintenant activée.
3. Appuyer et maintainir le bouton [MODE▼] ou le bouton [MODE▲] à nouveau pendant une seconde pour revenir en injection normale (USB) et annuler le mode CW inversé (les icones “CW” et “USB” apparaisent).

Sur les illustrations, la figure A montre l'injection CW normale, cote USB. Sur la figure B, la CW inversée a ete activee, pour receiveoir en utilisant I'injection cote LSB pour eliminer I'interference.

L'effet bénéfique de la commutation de bande latorale peut être clairment vu sur cet exemple.

RéGLAGE DU DÉLAI DE RETOMBEE CW

En mode semi-break-in (non QSK), le temps de retombée de l'émetteur après l'envoi d'une transmission, peut être régle à une valeur comfortable en relation avec votre vitesse de manipulation. Ceci est l'équivalent fonctionnel du réglage du "VOX Délai" utilisé en mode vocal, et ce décai peut varier entre 30 et 3000 millisecond (au pas de 10 milliseconds) et FULL (en mode full Break-in).

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "CW DLY".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pourmettrele délaisouhaité.

Si la sélection du début est mis à “FULL”, le transceiver travaille en mode full break-in (vous permettant d'éçouter entre les signaux de votre émission).

(Vous pouvez appuyer sur le bouton [HOME/ RCL] pour remettre le salarié CW à la valeur par défaut usine.)

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Vous pouvez régler le volume de l'écoute locale CW via la ligne menu "CWSTONE".

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "CWSTONE".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tout en maintainant et appuyant le bouton [METER/DIM], tourner le bouton [DSP/SEL] pourmettre le volume de I'ecoute locale CW souhaite (FIX 0 - FIX 100).

Si vous souhaitez régler le volume de l'écoute locale CW avec le bouton [AF GAIN], appuyer sur la touche [F] pourmettre l'affichage à "LNKxx"puis tourner le bouton [DSP/SEL] pourmettre le ratio volume du volume de l'écoute locale CW dans le niveau du volume audio. Les sélections possibles sont LNK-50 LNK 0 LNK+50. Quand LNK 0 est sélectionné,le volume de l'écoute locale CW est le même que celui de I'audio de réception.

Vous pouvez appuyer sur le bouton [HOME/ RCL] pour remettre le volume de l'écoute locale CW à sa valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauegarder le nouveau réglage et revenir en mode normal.

RéGLAGE DE LA TONALITE CW

Vouss pouvez régler la fréquence centrale de la bande passante en réception, tout comme la tonalité du décalage de votre porteuse CW via le menu "CWPITCH". Les sélections de tonalité possible sont 400 Hz à 800 Hz, au pas de 100 Hz.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "CWPITCH".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tout en maintainant et appuyant le bouton [METER/DIM], tourner le bouton [DSP/SEL] pourmettre la fréquence de la tonalité CW à la valeur souhaitée.

Vous pouvez appuyer sur le bouton [HOME/ RCL] pour remettre la fréquence de la tonalité CW à la valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FONCTION ENTRAINEMENT CW

Le FT-450 une fonction entrainment à la CW, qui envoie des groupes de cinq caractères en code morphé via l'écoute locale CW (dans le HP), ainsi vous pouvez vous tester en lecture au son que les bandes soient ouvertes ou non.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "CWTRAIN".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Appuyer sur le bouton [DSP/SEL] pour désir le mode d'entrainment:

N: caractères numériques seuls

A: caractères alphétiques seuls
M: caractères numériques et alphabétiques (mélangés)

1. Appuyer sur le bouton [F] pour lancer la génération de groupes de cinq caractères (écoute locale CW uniquement, ne met pas en route l'émetteur).
2. Quand le groupe est émis, la "solution" est donné sur l'afficheur.
3. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
4. Appuyer sur le bouton [F] pour générer un autre groupe de code comme ci-dessus.

1. Pour désactiver la fonction entrainment à la CW, appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

NOTE:

Vous pouvez régler la vitesse CW via la ligne menu "CWSPEED".
- Vous pouvez régler le volume de l'écoute locale CW via la ligne menu "CWSTONE".

FUNCTION BALISE

La fonction "balise" du FT-450 permet de régler votre transceiver pour qu'il envoie un message répétitif. Très utile par exemple, en expulsion DX, la balise du FT-450 peut être activée sur une fréquence de 50 MHz, pour avertir les DXers des ouvertures de bandes possibles.

MISE EN MÉMOIRE DU TEXTE BALISE

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.

2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".

3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.

4. Appuyer sur le bouton [DSP/SEL] pour désir "ON" pour avoir l'extension menu.

5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.

6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone "MENU" apparait sur l'afficheur.

8. Tourner le bouton [DSP/SEL] pour désir le menu "BCN TXT".

9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.

10. Tourner le bouton [MAIN DIAL] pour sélectionner "1:1----".

11. Tourner le bouton [DSP/SEL] d'un click vers la droite pour valider le chargement du texte balise en mémoire.

12. Tourner le bouton [MAIN DIAL] pour sélectionner le premier caractère (chiffre ou lecture) du texte balise. Puis tourner le bouton [DSP/SEL] d'un click vers la croite pour se déplacer sur l'emplacement du caractère suivant. Les caractères possible sont A-Z, 0-9, I, → et le caractère « espace »

13. Répéter le point 12 autant de fois que nécessaire pour terminer le texte balise.

Si le texte balise contient plus de 40 caractères, mais moins que 79,mettre ("à" au quarantième emplacement, appuyer sur le bouton [DSP/SEL] deux fois, puis tournier le bouton [MAIN DIAL] pour sélectionner "2:2----".Ensuite répéter le point 12.
Si le texte balise contient plus de 79 caractères, mais moins que 118 caractères. Dans ce cas,mettre le caractère final de la deuxieme mémoire “2: à “→”,appuyer sur le bouton [DSP/SEL] deux fois,puis tourné le bouton [MAIN DIAL] pour sélectionner "3:3----".Ensuite répéter le point 12.

Ne pas oublier demettre la marque a pree le dernier caractere, pour terminer le texte.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RÉGLER LE DÉLAI BALISE

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Appuyer sur le bouton [DSP/SEL] pour désir "ON" pour avoir l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone “ MENU” apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "BCN TIM".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
10. Tournier le bouton [DSP/SEL] pour sélectionner le début de répétition balise (entre deux messages successifs) les sélections possibles sont 1 - 255 secondes ou off.
11. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
12. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

FONCTION BALISE

EMISSION DU TEXTE BALISE (SUR L'AIR)

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "PNL-C.S".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Tournier le bouton [DSP/SEL] pour désir "PLAY1".
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Mettre le mode CW.
8. Appuyer sur le bouton [VOICE/C.S] pour activer la fonction balise (émission CW du texte balise). L'indication "PLAY1" apparait sur l'afficheur pendant l'émission balise, et l'indication "BEACON" apparait sur l'afficheur entre chaque transmissions.

Pour désactiver l'émission balise, appuyer sur le bouton [VOICE/C.S] à nouveau.

TRANSMISSION MANUELLE DU TEXTE BALISE

Vous pouvez envoyer le texte balise manuellement. Si cela est fait, les trois messages "balise" peuvent etre utilisés comme un message mémoire CW habituel. Pour ce faire:

1. Refaire la procédure "Régler le début balise" déscribe précédemment, en tournant le bouton [DSP/SEL] pourmettre "Off"au point 10.
2. Refaire la procédure "Emission du texte balise (sur l'air)", en tournant le bouton [DSP/SEL] pourCHOISIR "PLAY2" si vous souhaitez envoyer manuellement le message de la banque 2", ou "PLAY3" si vous souhaitez envoyer manuellement le message de la banque 3" au point 4.
3. Appuyer sur le bouton [VOICE/C.S] pour activer la fonction balise (émettre le texte balise en CW).

1. Appuyer sur les boutons [BAND▼]/[BAND▲] pour sélectionner le 28 MHz ou le 50 MHz.
   Note: le mode FM est uniquement utilise sur les bandes amateurs 28 MHz et 50 MHz sur le FT-450. Merci de ne pas employerer le mode FM sur les autres bandes.
2. Appuyer sur les boutons [MODE▼]/[MODE▲] pour sélectionner le mode FM.
3. Tourner le bouton [MAIN DIAL] pour régler la fréquence de travail.

Si vous utilisez un des micros optionnels MH31A8J ou MD-100A8x, vous pouvez régler la fréquence de travail en utilisant les boutons [UP]/[DWN] des microphones.

1. Appuyer sur le commutateur PTT (Push To Talk) du microphone pour commencer la transmission. Parler dans le microphone avec un niveau de voix normal.
   L'icone "T X" apparait sur l'afficheur, confirmant que I'émission est en cours.
2. Relâcher le commutateur PTT à la fin de votre transmission. Le transceiver revient en mode réception.

NOTE:

En usine, un gain microphone a été programmes pour donner un résultat satisfaisant avec le micro à main MH-67A8J fourni avec l'appareil. Si vous utilisez un microphone du commerce général, vous serez peut être obligé de régler un autre niveau de gain micro, voir ce qui a été décrit précédemment (Réglage du niveau de gain micro et ce en page 37).

NOTE

Concernant le bouton [DSP/SEL]

Le bouton [DSP/SEL] est utilisé pour diverses fonctions d'emploi en fonction de la situation.

Si vous ne pouvez pas changer de fréquence ou de canal mémoire en réglient le bouton [DSP/SEL], c'est que le bouton [DSP/SEL] est sélectionné pour l'emploi d'une des fonctions DSP.

Dans ce cas case, appuyer sur le bouton [DSP] plusieurs fois jusqu'à ce que l'icone “>” disparait de l'affichage du graphique DSP.

EMPLOI DES RELAIS

Le FT-450 peut être utilise en mode relais sur les bandes 29 MHz et 50 MHz. Utiliser cette procédure pour régler le sens du décalage relais et le mode squelch et tonalite en CTCSS.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Tourner le bouton [DSP/SEL] pourCHOISIR "ON" pour avoir l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Tourner le bouton [DSP/SEL] pour désir le menu "RPT".
7. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
8. Tourner le bouton [DSP/SEL] pour désiré le sens du décalage relais. Les sélections possibles sont -SHIFT, SIMPLEX et +SHIFT.
9. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
10. Tourner le bouton [DSP/SEL] pour désir le menu "SQL TYP".
11. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
12. Tourner le bouton [DSP/SEL] pourCHOISIR le mode CTCSS souhaite. Si vous avez juste besoin d'envoyer la tonalité d'entrée, selectionner "ENC". Pour l'utilisation d'encode et décembre,CHOISIR à la place le paramètre "ENC DEC".
13. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
14. Tournier le bouton [DSP/SEL] pour désir le menu "TONE F".
15. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
16. Tourner le bouton [DSP/SEL] pour désir la tonalité CTCSS à utiliser. Un total de 50 tonalités CTCSS standards est prévu.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
3. Tourner le bouton [MAIN DIAL] pour semettre sur la fréquence de sortie (downlink) du relais.
4. Fermer le commutateur PTT du microphone pour commencer la transmission. Vous pouvez observer que la fréquence s'est décalée pour correspondre à ce que vous avez programmé aux points précédents. Parler dans le microphone avec un niveau de voix normal, et relâcher le commutateur PTT pour revenir en mode réception.

Fréquences desTonalités CTCSS (Hz)
67.0	69.3	71.9	74.4	77.0	79.7	82.5	85.4
88.5	91.5	94.8	97.4	100.0	103.5	107.2	110.9
114.8	118.8	123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9	171.3	173.8
177.3	179.9	183.5	186.2	189.9	192.8	196.6	199.5
203.5	206.5	210.7	218.1	225.7	229.1	233.6	241.8
250.3	251.4	-	-	-	-	-	-

NOTE:

Le décalage relais conventionnel utilise sur la bande 29 MHz est de 100 kHz, tandis que sur la bande 50 MHz le décalage peut varier de 500 kHz à 1.7 MHz (ou plus). Pour programmer le bon décalage relais, utiliser la ligne menu "RPT SFT".

EMPLOI DE L'APPEL SELECTIF

Vous pouvez également utiliser "l'applé sélectif" qui permet à votre récepteur de rester silencieux jusqu'à l'arrivée d'un signal porteur d'une tonalité CTCSS codée validant la liaison. A ce moment le squelch de votre récepteur s'ouvre à la réception du code valide.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Tourner le bouton [DSP/SEL] pourCHOISIR "ON" pour avoir l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
6. Tourner le bouton [DSP/SEL] pour désir le menu "SQL TYP".
7. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
8. Tourner le bouton [DSP/SEL] pour désir "ENC DEC".
9. Appuyer sur le bouton [DSP/SEL]. L'icone " MENU" est affichée en continu.
10. Tourner le bouton [DSP/SEL] pour désirer le menu "TONE F", puis appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu.
11. Tourner le bouton [DSP/SEL] pour sélectionner le code CTCSS à utiliser. Un total de 50 tonalités CTCSS standards est prévu.
12. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
13. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Quand I'appel sélectif est activé, I'icône "ENC DEC" apparait sur I'afficheur.

Fréquences desTonalités CTCSS (Hz)
67.0	69.3	71.9	74.4	77.0	79.7	82.5	85.4
88.5	91.5	94.8	97.4	100.0	103.5	107.2	110.9
114.8	118.8	123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9	171.3	173.8
177.3	179.9	183.5	186.2	189.9	192.8	196.6	199.5
203.5	206.5	210.7	218.1	225.7	229.1	233.6	241.8
250.3	251.4	-	-	-	-	-	-

RECHERCHE SUR TONALITE

Dans les cas d'emploi où vous ne connaissiez pas la tonalité CTCSS utilisée par l'autre ou les autres station(s), vous pouvez demander à la radio d'écouter le signal entrant et de rechercher si une tonalité est utilisée. A ce sujet il faut se souvenir de deux points:

• Vous doivent sur que vous relais le même type de tonalité (CTCSS).
  Certsains relais ne passent pas de tonalite CTCSS; you veez donc écouter la frquence entree du relais la transmission de la station pour faire la recherche de tonalite.

Pour recherche la tonalité employée:

1. Mettre la radio en mode CTCSS (voir le paragraphe precedent). L'icone "ENC DEC" apparait sur l'afficheur.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
3. Tourner le bouton [DSP/SEL] pour désir le menu "TONE F".
4. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
5. Appuyer sur le bouton [PMS/SCAN] pour lancer la recherche de tonalité CTCSS sur le signal entrant.
6. Quand la radio détecte la tonalité correcte, il s'arrête sur cette tonalité, et le signal audio peut passer.
7. Appuyer sur le bouton [DSP/SEL] pour verrouiller sur cette tonalité.
8. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

NOTE:

Si la fonction recherche de tonalité ne trouve pas, la recherche continue indéfiniment. Quand cela arrive, cela signifie que l'autre station n'envoie aucun code. Vous pouvez appuyer sur le bouton [PMS/SCAN] pour arrêter la recherche à n'importe quel moment.

FONCTIONS MÉMOIRES PRATIQUES

Le FT-450 contient 500 mémoires générales, libellées de “MEM-001” à “MEM-500”, deux canaux “Home”, un pour les bandes HF et l’autre pour la bande 50 MHz, deux paires de mémoires pour les limites de bandes programmes libellées “MEM-P1L/MEM-P1U” et “MEM-P2L/MEM-P2U”, une mémoire QMB (Banque mémoire rapide), une fréquence d'urgence Alaska (5167.5 kHz), et cinq canaux sur la bande 60 mètres (5 MHz). Chaque canal mémoires (sauf celui de la fréquence d'urgence Alaska et les cinq canaux sur la bande 60 mètres qui sont fixes.) chargent diverses informations, en plus de la fréquence et du mode (Voir ci-dessous). Par défaut, les 500 mémoires générées sont continues dans un seul groupe; Cependant, si vous le souhaitez, elles peuvent être organises jusqu'en dix groupes.

NOTE:

Les canaux mémoire du FT-450 chargent les données suivantes:

Fréquence de traffic
Mode opératione
Statut de la bande passante FM NARROW / WIDE
Statut ATT
Statut IPO
Statut CONTOUR et la fréquence pic
Statut réduction de bruit DSP (DNR) et l'algorithm de réduction sélectionné.
Statut du filtré crevasse DSP (NOTCH)
Sens du décalage reliai
Fréquence de la tonalité CTCSS

NOTE IMPORTANTE:

Dans quelques occasions rares il est possible de perdre les données mémoire soit par électricité statique, soit par bruit électrique ou erreur de manipulation. Attention les travaux de réparations cause la plupart du temps la perte des données. Il est donc prudent d'écrire ou d'enregistrer vos données de réglages pour pouvoir les retrouver ensuite.

QMB MEMORY CHANNEL (1 ch)

GROUPE S MÉMOIRE

Les canaux mémoire peuvent être organisés en groupes mémoire (jusqu'à dix groupes), pour une meilleure identification et sélection. Par exemple, vous pouze souhaiter de regrouper les stations de radiodiffusion AM et de lesmettre dans un même groupe, ou bien faire de même pour les stations de radiodiffusion ondes courtes, pour les fréquences concours, pour les fréquences relais, pour les limites de bandes en recherche programmée et tout autres sortes de regroupements que vous pouze souhaiter.

Chaque groupe mémoire contient 50 canaux mémoire (La taille du groupe est fixe). Quand un canal mémoire est groupé, le numéro de canal change selon les règles du tableau ci-dessous:

ASSIGNATION GROUPE MÉMOIRE:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tournier le bouton [DSP/SEL] pourCHOISIR "ON" et avoir l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "MEM GRP".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
10. Tourner le bouton [DSP/SEL] pour désirir "ON".
    11.Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
    12.Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Pour annuler l'emploi du groupe de mémoire, répéter les points ci-dessus, en faisissant "OFF" au point 10.

Numéro canal mémoire
Groupe mémoire “OFF”	Groupe mémoire “ON”
MEM-001 ~ MEM-050	M-01-01 ~ M-01-50
MEM-051 ~ MEM-100	M-02-01 ~ M-02-50
MEM-101 ~ MEM-150	M-03-01 ~ M-03-50
MEM-151 ~ MEM-200	M-04-01 ~ M-04-50
MEM-201 ~ MEM-250	M-05-01 ~ M-05-50
MEM-251 ~ MEM-300	M-06-01 ~ M-06-50
MEM-301 ~ MEM-350	M-07-01 ~ M-07-50
MEM-351 ~ MEM-400	M-08-01 ~ M-08-50
MEM-401 ~ MEM-450	M-09-01 ~ M-09-50
MEM-450 ~ MEM-500	M-10-01 ~ M-10-50
MEM-P1L ~ MEM-P2U	M-11-1L ~ M-11-2U
MEM-EMG	M-12-EM
UK5-FA ~ UK5-FM×	M-13-FA ~ M-13-FM×

× : Version UK

EMPLOI DES MÉMOIREST STANDARDS

Les mémoires standards du FT-450 permettent le chargement et le rappel de quelques 500 mémoires, chacune mémorisant la fréquence,le mode,et une grande variété d'informations de statuts détaillés précédemment. Les mémoires peuvent être organises en groupes mémoire,avec en plus deux paires de mémoires pour ymettre des limites de bandes pour la (PMS) avec en plus également une mémoire QMB (banque mémoire rapide) et enfin en plus également deux canaux Home.

MISE EN MÉMOIRE

1. Etant en mode VFO, désirs la fréquence souhaitée, le mode, et les différents statuts de ce que vous avez à charger.
2. Appuyer sur le bouton [F] puis sur le bouton [MWV/M].

Le numero de canal mémoire courant clignote et apparait sur l'afficheur, et le contenu du canal mémoire courant apparait sur l'afficheur.

S'il n'y a pas d'action dans un délambda de 10 secondes à partir du bouton [MW/V/M] bouton la procédure de mise en mémoire est annulée.

1. Tourner le bouton [DSP/SEL] pour sélectionner le canal mémoire dans lequel vous souhaitez charger vos données. Si vous avez sélectionné un canal qui contient déjà des informations, celles-ci apparaissent sur l'afficheur.
2. Appuyer brièvement sur le bouton [MW/V/M] pour charger la fréquence et les autres données dans le canal mémoire sélectionné. Un "beep" sonore confirme l'appui sur le bouton [MW/V/M].

Il faut faire attention car il est possible d'écraser des données déjà prsentes dans une mémoire.

RAPPEL CANAL MÉMOIRE

1. Appuyer sur le bouton [MW/V/M], si nécessaire, pour entrer en mode mémoire. Le numéro de canal mémoire apparait sur l'afficheur.
2. Tournier le bouton [DSP/SEL] pour sélectionner le canal mémoire souhaité.

NOTE:

Pour travailler sur un groupe mémoire particulier, appuyer sur le bouton [DSP/SEL]. Puis tourné le bouton [DSP/SEL] pour sélectionner le groupe souhaité. Maintenant appuyer sur le bouton [DSP/SEL] à nouveau. Vous pouvez alors désir le canal mémoire dans le groupe mémoire sélectionné.

EMPLOI DES MÉMOIREST STANDARDS

ENLEVER LES DONNÉES D'UN CANAL MÉMOIRE

1. Appuyer sur le bouton [MW/V/M], si nécessaire, pour entrer en mode mémoire.
2. Appuyer sur le bouton [F] puis sur le bouton [MWV/M].

Le numero de canal mémoire courant clignote et apparait sur l'afficheur, et le contenu du canal mémoire courant apparait sur l'afficheur.

1. Tournier le bouton [DSP/SEL] pour selectionner le canal mémoire que vous souhaitez effacer.
2. Appuyer sur le bouton [CLAR] pour effacer le contenu du canal mémoire sélectionné.
3. Appuyer brièvement sur le bouton [MW/V/M] pour effacer le canal mémoire sélectionné. L'affichage se met sur le canal mémoire 1.

NOTE:

Après effacement seul le numéro de canal mémoire reste. Les données de la fréquence disparaisent de l'afficheur.

Si vous faites une erreur et foulez restaurer le contenu du canal mémoire, répéter juste les points ci-dessus.

RéGLAGE MÉMOIRE

En mode "réglage mémoire", il est possible de se régler en fréquence à partir de n'importe quel canal mémoire, tout comme en mode VFO. Tant que les données de la mémoire courante ne sont pas écrasées, l'emploi du réglage mémoire ne modifie pas les données du canal mémoire courant.

1. Appuyer sur le bouton [MW/V/M], si nécessaire, pour entrer en mode mémoire.
2. Tourner le bouton [MAIN DIAL]. Vous pouvez voir la fréquence du canal mémoire changer au fur et à mesure de la rotation du [MAIN DIAL].

L'indication "M-TUNE" remplace le numéro de canal mémoire, indiquant que vous étés en mode "réglage mémoire".

En mode "réglage mémoire", vous pouvez changer le mode opératione, activer le clarifier ou modifier le décalage de ce dernier, si nécessaire.

1. Appuyer brievement sur le bouton [MW/V/M] bouton pour revenir au contenu original du canal mémoire courant. Une pression supplémentaire sur le bouton [MW/V/M] fait revenir en mode VFO.

EMPLOI DES MÉMOIRES STANDARDS

LABELLISATION DES MÉMOIRES

Voussouvez souhaiter ajouter un libellé à une ou plusieurs mémoires pour faciliter l'accès aux canaux mémoires comme (le nom d'un club par exemple, etc.). C'est facile de le faire en mode menu.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pourCHOISIR le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tournier le bouton [DSP/SEL] pour désir “ON” pour avoir accès à l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Rappeler le canal mémoire auquel vous souhaitez ajouter un libellé.
8. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
9. Tourner le bouton [DSP/SEL] pour désir le menu "MEM TAG".
   10.Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote, et l'indication “MEM TAG” est remplacée par “TAG-OFF”.
10. Appuyer sur le bouton [F] pour afficher le libellé précédent (en valeur par défaut usine, tous les canaux mémoire ont le numéro de canal mémoire comme libellé).
11. Tourner le bouton [MAIN DIAL] pour sélectionner le premier caractère du libellé souhaïte.
12. Tourner le bouton [DSP/SEL] bouton d'un click vers la droite pour passer à l'emplacement du caractère suivant.

1. Répéter les points 12 et 13 pour programmer les lettres, chiffres ou symboles nécessaires pour compléter le libellé souhaïte. Sept caractères permettent la création d'un libellé.
2. Si vous faites une erreur, tourné le bouton [DSP/SEL] vers la gauche pour ramener le curseur sous le caractère errone, puis saisir à nouveau le caractère correct.
   (Vous pouvez appuyer sur le bouton [CLAR] pour effacer le caractère courant du libellé.)
3. Quand vous avez acheve la creation du libellé, appuyez sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
   17.Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

En mode mémoire, L'afficheur fait apparaitre le numéro de canal lors de la sélection d'un canal mémoire, puis l'afficheur fait apparaitre le libellé après deux secondes.

EMPLOI DES MÉMOIRES STANDARDS

Pour désactiver l'affichage du libelle.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Appuyer sur le bouton [DSP/SEL] pour désir "ON" pour avoir le menu étendu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauegarder le nouveau réglage et revenir en mode normal.
7. Rappeler le canal mémoire sur lequel vous souhaitez désactiver l'affichage du libellé.
8. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone “ MENU” apparait sur l'afficheur.
9. Tourner le bouton [DSP/SEL] pour désir le menu "MEM TAG".
   10.Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote et l'indication “MEM TAG” est remplaçé par le libellé.
   11.Appuyer sur le bouton [F]. L'icone "MENU" est affichée en continu et le libellé est remplaced par l'indication "TAG-OFF".
10. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

MÉMOIRES CANAUX HOME

Deux canaux "Home" à accès rapide sont disponibles, pour des fréquences utilisées féquement.

Le canal "Home" pour les bandes HF est valué par défaut à 29.300 MHz en FM. Le canal "Home" pour la bande 50 MHz band "Home" est valué par défaut à 51.000 MHz en FM.

1. Appuyer sur le bouton [F] puis sur le bouton [HOME/RCL] pour rappeler le canal "Home" correspondant à la bande courante opérée (HF ou 50 MHz). L'indication "HOME" apparait sur l'afficheur.
2. Appuyer sur le bouton [F] puis sur le bouton [HOME/RCL] pour revenir sur la fréquence utilisée initialement (soit en mode VFO ou en mode mémoire).

Le transceiver commute en mode VFO si le bouton [DSP/SEL] ou le bouton [MAIN DIAL] sont tournés. (Dans les modes AM/FM le menu "A&FDIAL" doit être mis à "ON" pour que le [MAIN DIAL] puisse être actif).

CHANGEMENT DE LA FREQUENCY D'UN CANAL "HOME"

La valeur par défaut usine du canal "Home" pour les bandes HF est 29.300 MHz en FM et 51.000 MHz en FM pour la bande 50 MHz. Vous pouvez changer la valeur d'un canal "Home" comme c'est fait pour les mémoires générées:

1. Etant en mode VFO, Sélectionner la fréquence souhaitatione, le mode et tous les statuts que vous souhaitez mémoriser.
2. Appuyer sur le bouton [F] puis sur le bouton [MWV/M].

Le numero de canal mémoire courant clignote et apparait sur l'afficheur, et le contenu du canal mémoire courant apparait sur l'afficheur.

S'il n'y a pas d'action dans un délambda de 10 secondes à partir du bouton [MW/V/M] bouton la procédure de mise en mémoire est annulée.

1. Appuyer brièvement sur le bouton [HOME/RCL] pour charger la fréquence et les autres données dans le canal "Home". Un double beep confirme que le bouton [HOME/RCL] a été tenu suffisamment longuement.

QMB (BANQUE MÉMOIRE RAPIDE)

La banque mémoire rapide est indépendante des mémoires générales et des mémoires PMS. Vous pouvez rapidementémoriser les paramètres de traffic pour un rappel ultérieur.

CHARGEMENT

1. Se régler sur la fréquence souhaïée en mode VFO.
2. Appuyer brièvement sur le bouton [VOX/STO]. Un "beep" confirme que le contenu du VFO a bien été écrit en mémoire QMB.

RAPPEL

1. Appuyer sur le bouton [HOME/RCL]. Les données de la mémoire QMB apparaît sur l'afficheur.
2. Appuyer sur le bouton [HOME/RCL] pour revenir sur la fréquence utilisée initialement (soit en mode VFO ou en mode mémoire).

NOTE:

En tournant le bouton [MAIN DIAL], ou en changeant le mode opératione, met le transceiver en mode "Mémoire Tune" (l'indication "QMB" remplace l'indication "MT-QMB" sur l'afficheur), qui correspond à une méthode de réglage-temporaire "pseudo-VFO" à partir des données d'un canal mémoire. Si vous n'écrasez pas le contenu du canal mémoire courant, le contenu original n'est pas modifié par le lancement du mode « Mémoire Tune ». Appuyer sur le bouton [HOME/RCL] pour revenir sur la fréquence originale QMB et ou le mode opératione.

Vous pouvez employer la recherche automatique en mode VFO ou en mode mémoire sur le FT-450, et la recherche s'arrête sur toute station envoyant un signal suffisamment fort pour ouvrir le squelch du récepteur.

RECHERCHE VFO ET MÉMOIRE

PREPARATION

Quand la fonction recherche automatique est activée, régler le bouton [SQL/RF GAIN] à “Squelch” via la ligne menu “SQL/RFG”.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour désirir “ON” pour avoir l'extension menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour enter en mode menu à nouveau. L'icone “ MENU” apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "SQL/RFG".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
10. Tourner le bouton [DSP/SEL] pour désir "SQL" pour assigner la fonction Squelch au bouton [SQL/RF GAIN].
    11.Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
    12.Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RECHERCHE VFO ET MÉMOIRE

1. Tourner le bouton [SQL/RF GAIN] pour semettre juste sur le point où le bruit de fond disparaît et que l'indicateur “BUSY” sur l'afficheur s'éteint.
2. Appuyer sur le bouton [PMS/SCAN] pour lancer une recherche croissante (soit sur les fréquences soit sur les numérodes canaux mémoires).
3. Si vous souhaitez changer le sens de la recherche alors que celle-ci est active, tournier le bouton [MAIN DIAL] d'un click dans la direction opposée (dans ce cas, un click vers la gauche). Vous pouvez voir alors la recherche inverser sa progression et procéder par fréquences décroissantes.

Vous pouvez changer le sens de la recherche en appuyant et maintainant une des touches [UP]/[DWN] du microphone pendant une seconde, si vous utilisez le microphone à main optionnel MH-31A8J ou le microphone de table MD-100A8x.

1. En mode FM/AM, quand le scanner rencontre un signal suffisamment fort pour ouvrir le squelch, le scanner s'arrête pendant cinq secondes et ensuite la recherche reprend.
   En mode SSB/CW et dans les modes données à base de SSB quand le scanner rencontres un signal suffisamment fort pour ouvrir le squelch, le scanner progressive très lentement dans le signal, vous donnant tout le temps pour arrêtier le scan si vous le souhaitez.
2. Pour arrêté le scan, appuyer sur le bouton [PMS/SCAN] ou le commutateur PTT.

NOTE:

Vous pouvez selectionner la reprise de scan après un arrêt de la recherche via la ligne menu "SCN RES". Le réglage par défaut "5Sec" fait que le scanner reprend la recherche après une pause de cinq secondes; vous pouvez changer ceci, par exemple faire la reprise uniquement après que la porteuse du signal rencontres disparaissé. Voir page 83.

En mode groupe mémoire, seuls les canaux mémoires du groupe figurent dans la boucle de recherche.

Pour limiter la recherche automatique (et le réglage manuel de la fréquence) à l'intérieur d'une plage de fréquences particulière, vous pouvez utiliser la fonction (PMS), qui utilise deux paires de mémoires particulières dans lesquilles sont désignées les limites inférieure et supérieure d'une plage de fréquences ("MEM-P1L/ MEM-P1U" et "MEM-P2L/MEM-P2U"). La fonction PMS est particulièrement utile pour les opérateurs qui en fonction de leur certificat d'opérateur n'ont accès qu'a certaines sous-bandes.

1. Mettre les fréquences limites inférieure et supérieure dans la paire mémoire “MEM-P1L” et “MEM-P1U”, ou bien dans la paire mémoire “MEM-P2L” et “MEM-P2U”. Voir page 58 pour plus de détails pour la mise en mémoire.
2. Appuyer sur le bouton [F] suivi par le bouton [PMS/SCAN].
3. Tournier le bouton [DSP/SEL] pour désir "PMS-1" "PMS2" ou "PMS1+2".

PMS-1: Le scanner est limité à la plage de fréquences programmée dans la paire mémoire “MEM-P1L/MEM-P1U”.

PMS-2: Le scanner est limité à la plage de fréquences programmée dans la paire mémoire “MEM-P2L/MEM-P2U”.

PMS-1+2: Le scanner est limité à la plage de fréquences programmée dans la paire mémoire “MEM-P1L/MEM-P1U” et la paire mémoire “MEM-P2L/MEM-P2U”.

Si une paire mémoire n'a pas de limites programmes, la sélection PMS-1+2 n'est pas disponible.

1. Appuyer sur le bouton [PMS/SCAN].
2. Tourner le bouton [SQL/RF GAIN] pour semettre juste sur le point où le bruit de fond disparaît et que l'indicateur “BUSY” sur l'afficheur s'éteint.
3. Appuyer sur le bouton [PMS/SCAN] pour lancer une recherche croissante (soit sur les fréquences soit sur les numérodes canaux mémoires).
4. Si vous souhaitez changer le sens de la recherche alors que celle-ci est active, tournier le bouton [MAIN DIAL] d'un click dans la direction opposée (dans ce cas, un click vers la gauche). Vous pouvez voir alors la recherche inverser sa progression et procéder par fréquences décroissantes.

Vous pouvez changer le sens de la recherche en appuyant et maintainant une des touches [UP]/[DWN] du microphone pendant une seconde, si vous utilisez le microphone à main optionnel MH-31A8J ou le microphone de table MD-100A8x.

1. En mode FM/AM, quand le scanner rencontre un signal suffisamment fort pour ouvrir le squelch, le scanner s'arrête pendant cinq secondes et ensuite la recherche reprend.

En mode SSB/CW et dans les modes données à base de SSB quand le scanner rencontres un signal suffisamment fort pour ouvrir le squelch, le scanner progressive très lentement dans le signal, vous donnant tout le temps pour arrêtier le scan si vous le souhaitez.

NOTE:

Vous pouvez selectionner la reprise de scan après un arrêt de la recherche via la ligne menu "SCN RES". Le réglage par défaut "5Sec" fait que le scanner reprend la recherche après une pause de cinq secondes; vous pouvez changer ceci, par exemple faire la reprise uniquement après que la porteuse du signal rencontres disparaissé. Voir page 83.

RéGLAGES AFFICHEUR

LUMINOSITE DE L'AFFICHEUR

You pouze ajuster le niveau de luminosité selon cinq niveaux.

1. Appuyer sur le bouton [F] puis sur le bouton [METER/DIM] pour activer le réglage de la luminosité de l'afficheur.
2. Tourner le bouton [DSP/SEL] bouton pour sélectionner le niveau de luminosité le plus comfortable (0 - 4).
3. Appuyer sur le bouton [METER/DIM] bouton pour sauvegarder le nouveau réglage et revenir en mode normal.

NIVEAU DE CONTRASTE DE L'AFFICHEUR

You pouvez ajuster le niveau de contraste sur 24 niveaux.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désirer le menu "CONT".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Tournier le bouton [DSP/SEL] pour désir le niveau de contraste souhaité (1 - 24).
   Vous pouvez appuyer sur le bouton [HOME/RCL] pour remettre le niveau de contraste de l'afficheur à sa valeur par défaut usine.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RéGLAGE DU BEEPER

VOLUME DU BEEPER

Yououpuvezajusterleniveauduvolumedubeepervia laigne menu“BEEPVOL”.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "BEEPVOL".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “MENU” clignote.
4. Tourner le bouton [DSP/SEL] pour régler le niveau du volume du beeper (FIX 0 - FIX 100). ATTENTION! Ne jamais mettre le niveau du volume du beeper trop fort. Vous doivent appuyer sur le bouton [METER/DIM] pour émettre un beep quand vous faîtes le réglage avec le bouton [DSP/SEL]. Si vous souhaitez ajuster le niveau du volume du beeper en concordance avec le bouton [AF GAIN], appuyer sur le bouton [F] pourmettre l'afficheur à "LNK-XX" puis tourner le bouton [DSP/ SEL] pourmettre le niveau du volume du beeper en correspondance avec le niveau du signal audio en réception. Les sélections possibles sont "LNK-50" ~ "LNK 0" ~ "LNK+50". Quand "LNK 0" est sélectionné, le niveau du volume du beeper est le même que celui du signal audio en réception.

Vous pouvez appuyer sur le bouton [HOME/RCL] pour remettre le niveau du volume du beeper à sa valeur par défaut usine.

1. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
2. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

RéGLAGE DU BEEPER

TONALITE DU BEEPER

Yououpuvezajusterla tonalite dubeepervia la ligne menu"BEEPTON".

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désirer le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU” clignote.
4. Tournier le bouton [DSP/SEL] pour sélectionner "ON" pour faire l'extension menus.
5. Appuyer sur le bouton [DSP/SEL]. L'icône "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone “ MENU” apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pour désir le menu "BEEPTON".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU ” clignote.
10. Tourner le bouton [DSP/SEL] pour sélectionnner la tonalité souhaitée. Les sélections possibles sont 440/880/1760 Hz, valeur par défaut usine: 880 Hz). Vous pouze appuyer sur le bouton [METER/DIM] pour émettre un beep quand vous faîtes le réglage avec le bouton [DSP/SEL]. Vous pouze appuyer sur le bouton [HOME/RCL] pour remettre le la tonalité du beeper à sa valeur par défaut usine.
    11.Appuyer sur le bouton [DSP/SEL]. L'icône "MENU" est affichée en continu.
    12.Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

EXTINCTION AUTOMATIQUE (APO)

La fonction (APO) "Extinction automatique" met complètement la radio hors tension après une période programmée par l'utilisateur (touches en général et PTT). Si vous n'appuyez sur aucune touches de la face avant, ne tournez pas le [MAIN DIAL], m'utilisez pas les touches du microphone, n'émettez pas, n'utilisez pas la recherche automatique ni la surveillance prioritaire, bref si le transceiver ne fait rien il sera mis automatiquement hors tension après une période spécifique d'inaction. Les sélections possibles sont 1 - 12 heures (au pas de 1 heures), ainsi que APO Off. Cette fonction est particulièrement utile pour une configuration mobile afin de protégger la batterie en cas d'oubli d'extinction du transceiver.

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pourCHOISIR le menu "EXT MNU".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU ” clignote.
4. Tournier le bouton [DSP/SEL] pour selectionner "ON" pour faire l'extension menus.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.
7. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu à nouveau. L'icone “ MENU ” apparait sur l'afficheur.
8. Tourner le bouton [DSP/SEL] pourCHOISIR le menu "APO".
9. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu. L'icone “ MENU ” clignote.
10. Tourner le bouton [DSP/SEL] pour désir le salarié de "copure" souhaïte ou "off."
    Vous pouvez appuyer sur le bouton [HOME/RCL] pour remettre le salarié de "copure" à valeur par défaut usine.
    11.Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
    12.Appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

S'il n'y a pas d'activité dans l'intervalle de tempsprogrammé, l'indication "APO" clignote sur l'afficheur et un signal sonore d'alerte est émis une minute avant le terme du délambda puis le microprocesseur éteint la radio automatiquement.

La plupart du traffic RTTY est effectué aujourd'hui par des systèmes qui utilisent des TNC ou toute autre solution à partir d'ordinateur qui mettent en œuvre les tonalités AFSK. Pour le traffic RTTY utiliser un terminal (TU) ou la sortie "FSK" d'un TNC, merci de suivre les explications ci-dessous. Voir également l'illustration pour plus de détails sur le branchement avec votre terminal TU.

PREPARATION DE L'EMPLOI DU RTTY

Avant de commencer le traffic en RTTY, merci de prendre connaissance des initialisations presentées sur le tableau de droite.

MENU ITEM	DISPLAYABLE VALUES
RTY SFT (RTTY SHIFT)	170 / 200 / 425 / 850 Hz
RTY TON (RTTY TONE)	1275 / 2125 Hz
RTYRPOL (RTTY RX POLARITY)	NOR / REV
RTYTPOL (RTTY TX POLARITY)	NOR / REV

OPÉRATIONS DE BASE

1. Appuyer sur les boutons [MODE▼]/[MODE▲] plusieurs fois pour qu'apparaisent en même temps les icones “DATA” et “LSB” sur l'afficheur. Lancer le traffic RTTY en utilisant l'injection “LSB”, qui est généralement employé par le Service Amateur.
2. Quand vous commencer à taper sur votre terminal ou le clavier de votre ordinateur, la commande d'émission est automatiquement envoyée au transceiver, le faisant passer ainsi en mode émission.

NOTE:

Si par anticipation vous préparez des données dont la transmission dépassera plusieurs minutes, nous vous recommendons de réduire votre puissance d'émission de 1/2 1/3 de sa puissance maximum normale via le menu “RFPOWER”.

NOTE:

Dans le FT-450, le mode "RTTY" est défini pour un mode "FSK", ou l'ouverture et la fermeture de la ligne commande émission (à la masse) alterne les tonalités Mark/Space. Le mode RTTY n'est pas un mode type AFSK sur ce transceiver et les tonalités AFSK en sortie d'un TNC ne produit pas le décalage Mark/Space attendu. Utiliser le mode "Packet" pour les modes basés sur l'AFSK comme

le Baudot et les autres modes de données.

NOTE:

Il n'y a pas de réglage pour le niveau d'entrée FSK (FSK IN sur la prise DATA) sur le panneau arrêté; Merci de faire les réglages de niveau nécessaires du côte du terminal (TU).
Le décalage Mark/Space utilise la plupart du temps par les amateurs en RTTY est de 170 Hz. D'autres décalages peuvent être configurés, en utilisant la ligne menu "RTY SFT".

Le FT-450 est réglé pour une tonalité haute "High tone" (centre sur 2125 Hz) en valeur par défaut mais vous pouvez le configurer en basse tonalité (1275 Hz) à l'aide de la ligne menu "RTY TON".

Il se peut que vous soyez dans l'incapacité de décoder certaines stations RTTY, même en présence de signaux suffisamment forts. Si cela arrive, c'est qu'il y a un problème de polarité de Mark/Space entre votre station et votre correspondant. Dans ce cas, essayer demettre la ligne menu "RTYRPOL" à "REV" ("inversé") pour voir si la lecture est possible. Une autre ligne menu vous permet d'inverser votre propre polarité Mark/Space sur votre émetteur : "RTYTPOL."

L'emploi du packet peut être facilement réalisé sur le FT-450 en branchant un TNC (Terminal Node Controller) sur votre transceiver, voir l'illustration.

CONFIGURATION DU MODE PACKET SETUP (Y COMPRIS LA FREQUENCY SOUS PORTEUSE)

Avant de commencer, changer le paramétrage de la ligne menu "D TYPE" en la mettant à "USER-L" (pour du packet basé sur du LSB) ou "USER-U" (pour du

packet basé sur du USB), pour configurer votre radio pour le mode donnée utilisé.

RéGLAGES DE BASE

1. Appuyer sur les boutons [MODE▼]/[MODE▲] plusieurs fois pour qu'apparaissent à la fois l'icone “DATA” et l'icone “LSB” (pour du packet basé sur du LSB) ou l'icone “DATA” et l'icone “USB” (pour du packet basé sur du USB) sur l'afficheur. Et lance l'emploi du Packet.
2. Quand la commande "émission" est reçue du TNC, l'émetteur du FT-450 est automatiquement activé. De même, la commande pour revenir en réception fait passer la radio en mode réception.

NOTE:

Il n'y a pas de réglage du niveau des données en entrée et du niveau des données en sortie sur la prise DATA du panneau arrêté; merci de faire les réglages nécessaires du côte du terminal (TU).
En mode Packet via la prise DATA du panneau arrêté, la prise MIC de la face avant est hors service, ainsi il n'est pas possible d'avoir un problème "microphone" pendant l'emploi du mode données.

NOTE:

Si vous savez par avance que votre transmission de données durera plusieurs minutes, nous vous recommendons de réduire la puissance de votre émetteur 1/2 1/3 de son maximum normal via la ligne menu "RFPOWER".

NOTE:

Spécifications de la prise DATA

DATA IN

Niveau d'entrée: 60 mVp-p

Impédance d'entrée: 600 Ohms

DATA OUT

Niveau fixe, ne répond pas aux réglages des boutons [AF GAIN] ou [SQL/RF GAIN].

Niveau de sortie: 500 mVp-p

Impedance de sortie: 600 Ohms

Le FT-450 peut être également utilise comme frontal d'autres modes données bases en SSB. Merci d'initialiser votre système en utilisant l'illustration comme guide.

NOTE:

Une fois que vous avez configuruez la ligne menu "DIG VOX" pour selectionner le niveau de VOX Gain (1 - 100), le transceiver est en mode "VOX" et il n'est pas nécessaire de connecter une ligne PTT. Ceci facilitite grandement la réalisation de l'interface avec une carte son d'ordinateur, etc.

NOTE

Le système de menu permet une personnalisation etendue du FT-450.

Vous pouvez régler votre transceiver pourtrafiquer à votre convenance.

Les 65 lignes menu s'étendent de "EXT MNU" à "VOXGAIN". Le mode menu peut être réglé pour afficher les 65

lignes sinon il ne présente que les 19 lignes menus le plus souvent utilisées.

EMPLOI DU MENU

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu souhaïte.
3. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" clignote.
4. Tournier le bouton [DSP/SEL] pour changer la valeur ou la condition de la ligne menu.
5. Appuyer sur le bouton [DSP/SEL]. L'icone "MENU" est affichée en continu.
6. Enfin, appuyer et maintainir le bouton [F] pendant une seconde pour sauvegarder le nouveau réglage et revenir en mode normal.

Réinitialisation des menus

Vous pouvez remettre les paramétres des menus à leur valeur originale par défaut usine.

1. Tourner le bouton [POWER] de la face avant sur "off".
2. Tout en maintainant le bouton [F], appuyer sur le bouton [POWER] pourmettre le transceiver sous tension.

MENU ITEM	DISPLAYIBLE VALUES	DéFAUT
EXT MNU (EXTENSION MENU)	ON / OFF	OFF
A&FDIAL (AM&FM DIAL)	DISABLE / ENABLE	DISABLE
APO (APO TIME)	OFF / 1 ~ 12 (h)	OFF
BCN TIM (BEACON TIME)	OFF / 1 ~ 255 (sec)	OFF
BCN TXT (BEACON TEXT)	-	-
BEEPTON (BEEP TONE)	440 / 880 / 1760 (Hz)	880Hz
BEEPVOL	FIX0 ~ FIX100 ou LNK-50 ~ LNK0 ~ LNK+50	FIX10 ou LNK-8
CAT RTS	DISABLE / ENABLE	ENABLE
CAT TOT (CAT TIME OUT TIME)	10 / 100 / 1000 / 3000 (mSec)	10
CATRATE	4800 / 9600 / 19200 / 38400 (bps)/DATA	4800
CLAR (CLAR DIAL / SEL)	DIAL / SEL	DIAL
CLK SFT (CLOCK SHIFT)	ON / OFF	OFF
CONT (DISP CONTRAST)	1 ~ 24	24
CW AUTO (CW AUTO MODE)	ON / OFF	OFF
CW BFO	USB / LSB / AUTO	USB
CW DLY (CW DELAY)	FULL / 30 ~ 3000 (mSec)	250
CW KEY (CW KEY REV)	NOR / REV	NOR
CW QSK	15 / 20 / 25 / 30 (mSec)	15
CWPADDL (CW PADDLE)	KEY / MIC	KEY
CWPITCH	400 / 500 / 600 / 700 / 800 (Hz)	700
MENU ITEM	DISPLAYABLE VALUES	DEFAUT
CWSPEED	4 wpm (20cpm) ~ 60 wpm (300cpm)	12wpm (60cpm)
CWSTONE (CW SIDE TONE)	FIX0 ~ FIX100 ou LNK-50 ~ LNK0 ~ LNK+50	FIX10 ou LNK-8
CWTRAIN (CW TRAINING)	N: / A: / M:	N:
CWWEIGHT (CW WEIGHT)	1/2.5 ~ 1/4.5	1/3.0
D DISP (DATA DISP)	-3000 ~ 0 ~ +3000 (Hz)	0
D TYPE (DTAT MODE)	RTTY / USER-L / USER-U	RTTY
DIALSTP (DIAL STEP)	SSB/CW:1/10/20 (Hz), AM/FM:100/200 (Hz)	SSB/CW:10,AM/FM:100
DIG VOX	OFF / 1 ~ 100	OFF
EMERGEN (EMERGENCY)	ON / OFF	OFF
KEYHOLD (KEY HOLD TIME)	0.5 / 1.0 / 1.5 / 2.0	1.0
LOCKMOD (LOCK MODE)	FREQ / PANEL / ALL	FREQ
M-TUNE	ON / OFF	ON
MEM GRP (MEMORY GROUP)	ON / OFF	OFF
MEM TAG	TAG-OFF / TAGNAME	TAG-OFF
MIC EQ	0 ~ 9	0
MICGAIN	LOW / NOR / HIGH	NOR
MICSCAN (MIC AUTO SCAN)	ON / OFF	ON
MY BAND	ON / OFF	ON
MY MODE	ON / OFF	ON
P M-DWN (MIC-DWN PG)	Une des 52 fonctions (Merci de voir page 16)	DWN
P M-FST (MIC-FAST PG)	Une des 52 fonctions (Merci de voir page 16)	N/A
P M-UP (MIC-UP PG)	Une des 52 fonctions (Merci de voir page 16)	UP
PEAKHLD (METER PEAK HOLD )	ON / OFF	ON
PNL-C.S	Une des 52 fonctions (Merci de voir page 16)	VCC
QSPL F (SPLIT RAPIDEFREQ)	-20 ~ 0 ~ +20(KHz)	+5
RFPOWER (RF PWR SET)	5 ~ 100	100
RPT (REPEATER SHIFT DIRECTION)	- SHIFT / SIMPLEX / +SHIFT	SIMPLEX
RPT SFT (REPEATER SHIFT OFFSET)	0 ~ 9.99 (MHz)	×
RTY SFT (RTTY-SHIFT)	170 / 200 / 425 / 850 (Hz)	170
RTY TON (RTTY-TONE)	1275 / 2125 (Hz)	2125
RTYRPOL (RTTY-RX-POLARITY)	NOR / REV	NOR
RTYTPOL (RTTY-TX-POLARITY)	NOR / REV	NOR
SCN RES (SCAN RESUME)	BUSY / TIME 1 ~ 10 (sec)	TIME5
SELDIAL (SEL DIAL MODE)	CWSTONE / CWSPEED / 100KHz /1MHz / MICGAIN / RFPOWER	100KHZ
SQL TYP (SQL TYPE)	OFF / ENC / ENC DEC	OFF
SQL/RFG (SQL/RF GAIN)	SQL / RF GAIN	RF GAIN
STBY BP (STBY BEEP)	ON / OFF	OFF
TONE F (TONE FREQ)	67 ~ 254.1 (Hz)	88.5 (Hz)
TOT (TOT TIME)	OFF/1 ~ 20 (Min)	OFF
TUNER (TUNER/ATAS)	ATAS / EXT ATU / INT ATU / INTRATU / F TRANS	INT ATU
VOX DLY (VOX DELAY)	100 ~ 3000 (ms)	500 (ms)
VOXGAIN	1 ~ 100	50

× : Dépend de la bande opérée et de la version de l'émetteur récepteur.

EXT MNU (EXTENSION MENU)

Fonction: Active/ Désactive le mode menu étendu.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

OFF: Le menu affiche uniquement les 19 menus les plus employés.

ON: Les 65 lignes menus sont affichées.

Fonction: Active ou désactive le bouton [MAIN DIAL] en modes AM et FM.

Valeurs disponibles: ENABLE / DISABLE

Valeurs par défaut: DISABLE

ENABLE: La fréquence peut être régée avec le bouton [MAIN DIAL] même dans les modes AM/FM.

DISABLE: Le bouton [MAIN DIAL] ne peut changer la fréquence en mode AM / FM.

APO (APO TIME)

Fonction: OFF / 1~12 (h)

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

Sélectionne le début d'extinction automatique de l'alimentation.

BCN TIM (BEACON TIME)

Fonction: Sélectionne l'intervalle de temps (entre la production de deux messages)

Valeurs disponibles: OFF/1~255 (sec)

Valeurs par défaut: OFF

BCN TXT (BEACON TEXT)

Fonction: Mémorise le message de la balise.
Jusqu'à 118 caractères peuvent être charges.

Merci de se reporter à la page 50 pour la procédure de la mise en mémoire.

BEEPTON (BEEP TONE)

Fonction: Sélectionne la fréquence de la tonalité du beep.

Valeurs disponibles: 440 / 880 / 1760 (Hz)

Valeurs par défaut: 880 (Hz)

BEEPVOL

Fonction: Sélectionne le niveau du volume du beep.

Valeurs disponibles: FIX0 ~ FIX100 ou

LNK-50 LNK 0 LNK+50

Valeurs par défaut: FIX10 ou LNK-8

CAT RTS

Fonction: Active / Désactive le port RTS de la prise CAT.

Valeurs par défaut: ENABLE

CAT TOT (CAT TIME OUT TIME)

Fonction: Règle la valeur du compte à rebours pour l'entrée d'une commande CAT.

Valeurs disponibles: 10 / 100 / 1000 / 3000 (ms)

Valeurs par défaut: 10

Le décompteur de temps coupe l'entrée des données CAT après une durée de transmission continue programmee.

CATRATE

Fonction: Règle les circuits du transceiver pour la vitesse de transmissions de données utilisée par le CAT.

Valeurs disponibles: 4800/9600/19200/38400 (bps)/DATA

Valeurs par défaut: 4800

La vitesse de transmission de données CAT est reglee pour le transceiver.

Mettre "CATRATE" à "DATA" active l'emploi du RTTY sur la prise CAT. Les branchements pour l'emploi RTTY sont prêents ci-dessous.

CLAR (CLAR DIAL/SEL)

Fonction: Règle le commutateur CLAR

Valeurs disponibles: DIAL / SEL

Valeurs par défaut: DIAL

Définit le bouton de commande qui est utilisé pour régler le décalage fréquence du clarifier.

Fonction: Décalage de la fréquence de l'horloge CPU.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

Cette fonction est uniquement utilisée pour déplacer légèrement un "oiseau" qui encombre une fréquence à utiliser.

CONT (DISP CONTRAST)

Fonction: Règle le contraste de l'afficheur.

Valeurs disponibles: 1~24

Valeurs par défaut: 24

Le niveau de contraste de l'afficheur est regle à 13

Fonction: Active la prise KEY, pour permettre l'emploi de la CW en étant en mode SSB.

Valeurs disponibles: OFF / ON

Valeurs par défaut: OFF

OFF: La prise KEY est disponible uniquement en mode CW mode.

ON: La prise KEY est disponible dans tous les modes (mode SSB: A1A). Ainsi, en SSB, vous pouvez demander à une station de faire un QSO en CW sans changer le mode sélectionné sur votre FT-450, si la ligne menu "CW AUTO" est à "ON."

CW BFO

Fonction: Règle le côté de l'injection de la porteuse en mode CW.

Valeurs disponibles: USB / LSB / AUTO

Valeurs par défaut: USB

USB:Injecte la porteuse CW cote USB

LSB: Injecte la porteuse CW cote LSB

AUTO:Injecte la porteuse CW cote LSB sur la bande 7 MHz et en dessous,et cote USB sur la bande 10 MHz et au dessus.

CW DLY (CW DELAY)

Fonction: Règle de temps de retombée en mode réception au cours de l'emploi du mode semi-break-in pour le pseudo VOX CW.

Valeurs disponibles: FULL / 30~3000ms

Valeurs par défaut: 250

Le temps de retombée peut être ajusté par pas de 10 msec. Un déliait assez long est préféable si vous avez une émission pause et pondérée.

CW KEY (CW KEY REV)

Fonction: Règle la configuration des palettes du manipulateur.

Valeurs disponibles: NOR / REV

Valeurs par défaut: NOR

La polarité peut être inversée par menu sans changer la connexion physique du manipulateur donc sans fer à souder quand il y a un gaucher parmi les opérateurs.

NOR(NORMAL): La polarité des palettes est normale. La pointe de la fiche délivre les points, et le corps de la fiche produit les traits.

REV(REVERSE): La polarité des palettes est inversée. La pointe de la fiche délivre les traits, et le corps de la fiche produit les points.

CW QSK

Fonction: Sélectionne le délambda entre la fermeture de la clé et la transmission de la porteuse en mode QSK quand le manipateur interne est utilisé.

Valeurs disponibles: 15 / 20 / 25 / 30 (ms)

Valeurs par défaut: 15 (ms)

NOTE:

Si vous sélectionnez "25 ms" ou "30 ms", merci de ne pas régler le menu "CW SPEED" à une vitesse supérieure à 50 wpm (250 cpm), car le délambda rend la transmission impossible.

CWPADDL (CW PADDLE)

Fonction: Activée, les touches [UP]/[DWN] du microphone (MH-31A8J) peuvent être utilisées comme manipulateurs.

Valeurs disponibles: KEY / MIC

Valeurs par défaut: KEY

KEY: La clé branchée à la Prise KEY est sélectionnée.

MIC: Quand la ligne menu est à “MIC,” les touches [UP]/[DWN] du microphone (MH-31A8J) peuvent être utilisées comme manipulateurs. (À condition que le manipateur électronique interne soit actif).

CWPITCH

Fonction: Règle le signal de l'écoute locale CW, (décalage BFO) et la fréquence centrale du filtre CW.

Valeurs disponibles: 400 / 500 / 600 / 700 / 800 (Hz)

Valeurs par défaut: 700

Le signal de l'écoute locale CW peut être ajusté au pas de 100Hz .

CWSPEED

Fonction: Règle la vitesse de manipulation du manipulatorélectronique interne.

Valeurs disponibles:4wpm (20cpm) à 60wpm (300cpm)

Valeurs par défaut: 12wpm (60cpm)

Vous pouvez utiliser deux unités de mesure pour désigner la vitesse de manipulation: wpm (mots par minute) ou cpm (caracteres par minute). Pour commuter entre "Wpm" et "cpm", appuyer juste sur le bouton [F].

NOTE:

quand le CW QSK est mis à 25ms, le réglage CW SPEED ne doit pas excéder 50wpm (250cpm); Et si le CW QSK est mis à 30ms, le réglage CW SPEED ne doit pas excéder 42wpm (210cpm). Le délambda risque de prendre l'émission impossible.

Fonction: Règle le niveau du volume de l'écoute locale CW.

Valeurs disponibles: FIX0 ~ FIX100 ou

LNK-50 LNK 0 LNK+50

Valeurs par défaut: FIX10 ou LNK-8

Fonction: Active la fonction entrainement CW

Valeurs disponibles: N: / A: / M:

Valeurs par défaut: N:

Envoi des groupes aléatoires de cinq caractères de code Morse via l'écoute locale CW.

N: Caractères numériques uniquement

A: Caractères alphétiques uniquement

M: Caractères alphétiques et numériques (Mélangés)

CWWEIGT (CW WEIGHT)

Fonction: règle le poids du signal CW.

Valeurs disponibles: 1/2.5~1/4.5

Valeurs par défaut: 1/3.0

Règle le ratio point/trait du manipulateur électronique interne.

D DISP (DATA DISP)

Fonction: Emploi du mode DIG (USER-L ou USER-U).

Valeurs disponibles: -3000Hz ~ 0 ~ +3000Hz

Valeurs par défaut: 0

Définit le décalage fréquence affché en mode DIG (USER-L ou USER-U).

D TYPE (DTAT MODE)

Fonction: Sélectionne le mode et la bande latérale (si possible) en mode DIG (Digital).

Valeurs disponibles: RTTY/USR-L/USR-U

Valeurs par défaut: RTTY

RTTY: Emploi FSK RTTY

USR-L: Emploi d'un mode personnelé par l'utilisateur basé sur le LSB

USR-U: Emploi d'un mode personnelé par l'utilisateur basé sur l'USB

DIALSTP (DIAL STEP)

Fonction: Règle la vitesse de déplacement du bouton DIAL.

Valeurs disponibles: SSB/CW: 1 / 10 / 20 (Hz)

AM/FM: 100/200 (Hz)

Valeurs par défaut: SSB/CW: 10 (Hz), AM/FM: 100 (Hz)

L'importance du pas de réglage du bouton [MAIN]

DIAL] peut être régée pour chaque mode.

DIG VOX

Fonction: Regle le gain du niveau d'entrée du circuit VOX en mode DIG.

Valeurs disponibles: OFF / 1~100

Valeurs par défaut: OFF

EMERGEN (EMERGENCY)

Ce menu est toujours à OFF.

KEYHOLD (KEY HOLD TIME)

Fonction: Règle le temps de maintainier pour un appui sur une touche pour son activation.

Valeurs disponibles: 0.5 / 1.0 / 1.5 / 2.0

Valeurs par défaut: 1.0

LOCKMOD (LOCK MODE)

Fonction: Règle le verrouillage des touches et bouton du panneau.

Valeurs disponibles: FREQ / PANEL / ALL

Valeurs par défaut: FREQ

Sélectionne le verrouillage des touches face avant.

FREQ: Verrouille les touches de la face avant et les boutons commandant la fréquence.

Face avant:

[A=B], [FAST], [BAND], [A/B], [MW], [V/M], [HOME], [RCL], [STO], [SPLIT], [PMS], [SCN], [MAIN DIAL], [DSP/SEL] (tourné ou poussé).

[C.S]:

QSPL, DWN, FAST, UP

Option:

MH-31A8J/MH-36E8J/MD-100A8x/MD-200A8x: Touche [UP], Touche [DWN], Touche [FAST]

PANEL: Verrouille tous les touches et boutons de la face avant.

[DSP], [PROC/KEYER], [ATT/IPO], [AGC], [MODE], [NB], [CLAR], [A=B], [FAST], [BAND], [A/B], [HOME], [RCL], [VOX], [STO], [STEP], [SPLIT], [MW], [V/M], [PMS], [SCAN], [MAIN DIAL], bouton [DSP/SEL] (tourné ou poussé), [METER]

ALL: Verrouille tous les touches et boutons de la face avant (sauf les touches POWER et LOCK) et les touches microphone.

Face avant:

[DSP], [PROC/KEYER], [ATT/IPO], [AGC], [MODE], [NB], [CLAR], [A=B], [FAST], [BAND], [A/B], [HOME], [RCL], [VOX], [STO], [STEP], [SPLIT], [MW], [V/M], [PMS], [SCAN], [MAIN DIAL], bouton [DSP/SEL] (tourné ou poussé) (bouton[CLAR])

[C/S]:

Fonction: Mode réglage mémoire autorisé/non autorisé.

Valeurs disponibles: ON / OFF

Valeurs par défaut: ON

ON: Progression d'un canal mémoire ou du canal home vers le VFO est autorisé.

OFF: Progression d'un canal mémoire ou du canal home vers le VFO n'est pas autorisé.

En mode "Mémoire Tune", vous pouvez librement régler une fréquence en partant du contenu d'un canal mémoire. C'estsemblable au mode VFO. L'emploi du mode "Mémoire Tune" n'altère pas le contenu du canal mémoire, tant que vous n'écrasez pas le contenu du canal mémoire courant en y mettant de nouvelles données.

MEM GRP (MÉMORY GROUP)

Fonction: Active/désactive la fonction de groupage des mémoires.

Valeurs disponibles: ON / OFF

Valeurs par défaut: OFF

Quand cette ligne mémoire est mise à “ON”, les 500 canaux mémoire “standard” sont organisés en groupe mémoires comptant chacun 50 canaux mémoire.

MEM TAG

Fonction: Charges des libellés alphanumerices pour les canaux mémoire.

Voir page 60 pour plus d'information sur la mise en place des libellés.

MIC EQ

Fonction: Réglage de l'équaliser de microphone.

Valeurs disponibles: 0 9

Valeurs par défaut: 0

Vou des inventions un des dix techniques d'équivalence DSP pour microphone disponibles.

0: Flat
1: Les composantes fréquences basses sont réduites.
2: Les composantes fréquences Médium sont réduites.
3: Les composantes féquences aigues sont réduites.
4: Les composantes fréquences aigues sont renforcées.
5: Les composantes fréquences Médium sont renforcées.
6: Les composantes fréquences basses sont renforcées.
7: Les composantes fréquences basses sont renforcées et les composantes fréquences aigues sont réduites.
8: Les composantes fréquences basses sont réduites et les composantes fréquences Médium sont renforcées.
9: Les composantes fréquences basses sont réduites et les composantes fréquences aigues sont renforcées.

MICGAIN

Fonction: Reglage du gain MIC

Valeurs disponibles: LOW / NOR / HIGH

Valeurs par défaut: NOR

Règle le gain microphone en mode SSB/AM/FM.
LOW: Quand l'entrée microphone est elevée le compresseur de modulation est désactivé automatiquement.
NOR: Pour une vois normale le compresseur de modulation est activé automatiquement.
HIGH: Quand l'entrée microphone est faible le compréseur de modulation est activé automatiquement.

Fonction: fonction recherche du microphone "ON/OFF".
Valeurs disponibles: ON/OFF
Valeurs par défaut: ON
Active/désactive l'accès à la recherche automatique via les touches [UP]/[DWN] du microphone.
OFF: La fréquence ou le canal mémoire est scanné uniquement si les boutons [UP]/[DWN] sont appuyés. La recherche s'arrête quand les boutons [UP]/[DWN] sont relâchés.
ON: Quand les boutons [UP]/[DWN] sont tenus pendant une seconde, le scan continue même après le relachement des boutons.

MY BAND

Fonction: Réglage de "my band"

Valeurs par défaut: ON

La fonction "My Bands" permit de sélectionner plusieurs bandes amateur, et de n'avoir que ces bandes dans la boucle de sélections des boutons [BAND▼]/[BAND▲].

ON: Met la bande courante dans la boucle de sélections des boutons [BAND▼]/[BAND▲].
OFF: Avec ce paramètre la bande n' apparait pas dans la boucle de sélections des boutons [BAND▼]/[BAND▲].

NOTE:

La bande en utilise et la bande générale ne peuvent etre mises hors service.

MY MODE

Fonction: Réglage de "my mode"

Valeurs par défaut: ON

La fonction "My Mode" permet de sélectionner un mode opératione, et de définir si ce mode doit apparaitre ou être éviter dans la boucle de selection des boutons [MODE▼]/[MODE▲].

Cette fonction peut être très utile en traffic HF, quand les modes AM/FM/DATA ne sont pas utilisés.

ON: le mode enregistré peut apparaitre quand les boutons [MODE▼]/[MODE▲] sont appuyés.

OFF: le mode non enregistré ne peut apparaitre quand les boutons [MODE▼]/[MODE▲] sont appuyés.

NOTE:

Le mode affché quand le réglage "My mode" est fait ne peut être non enregistré.

Fonction: une de 53 fonctions qui peut être régée et assignée à la touche [DWN] du microphone.

Valeurs disponibles: Merci de voir page 16.

Valeurs par défaut: DOWN

Réglage de fonctions variées pouvant être assignées à la touche [DWN] du microphone utilisant cette option.

Fonction: une de 53 fonctions qui peut être régée et assignée à la touche [FST] du microphone.

Valeurs disponibles: Merci de voir page 16.

Valeurs par défaut: N/A

Réglage de fonctions variees pouvant etree assignees à la touche [FST] du microphone utilisant cette option.

P M-UP (MIC-UP PG)

Fonction: une de 53 fonctions qui peut être régée et assignée à la touche [UP] du microphone.

Valeurs disponibles: Merci de voir page 16.

Valeurs par défaut: UP

Réglage de fonctions variées pouvant être assignées à la touche [UP] du microphone utilisant cette option.

Fonction: Reglage du Smetre en mainien du pic.

Valeurs par défaut: ON

Quand cette fonction est à « ON » le pic de la lecture Smère est tenu pendant 0.5 secondes pour améliorer la lisibilité.

PNL-C.S

Fonction: une de 53 fonctions qui peut être régée et assignée à la touche [VOICE/C.S].

Valeurs disponibles: Merci de voir page 16.

Valeurs par défaut: VCC

Réglage de fonctions variees pouvant etree assignées à la touche [VOICE/C.S] utilisant cette option.

Merci de voir page 16 pour des explications plus détaillées.

QSPL F (SPLIT RAPIDFREQ)

Fonction: décale la fréquence d'émission.

Valeurs disponibles: -20 0 +20 (kHz)

par incréments de 1 kHz.

Valeurs par défaut: +5

La fonction split rapide vous permet par l'appui sur une seule touche de décaler votre féquence d'émission par rapport à votre féquence de réception. Également, le mode opération en émission est affecté comme mode opération sur la féquence réception (Voir page 41).

RFPOWER (RF PWR SET)

Fonction: Règle le niveau de la puissance émission sur la bande courante.

Valeurs disponibles: 5 100 (W)

Valeurs par défaut: 100 (W)

Fonction: Règle le sens du décalage relatis

Valeurs disponibles: -SHIFT / SIMPLEX / +SHIFT

Valeurs par défaut: SIMPLEX

Fonction: Règle l'amplitude du décalage relais sur les bandes 28/50MHz.

Valeurs disponibles: 0.00 99.99 (MHz)

Valeurs par défaut: Dépend de la bande opérée et de la version de l'émetteur récepteur.

Le FT-450 peut être utilisé sur les relais sur les bandes 29 MHz et 50 MHz.

NOTE:

Le décalage relais conventionnel sur 29 MHz est de 100 kHz, tandis que sur 50 MHz le décalage peut varier de 500 kHz à 1.7 MHz (ou plus). Pour programme le bon décalage relais, utiliser la ligne menu "RPT SFT" (Voir page 53).

RTY SFT (RTTY-SHIFT)

Fonction: Sélectionne la fréquence du décalage pour l'utilisation FSK RTTY.

Valeurs disponibles: 170 / 200 / 425 / 850 (Hz)

Valeurs par défaut: 170

RTY TON (RTTY-TONE)

Fonction: Sélectionne la tonalité Mark pour l'utilisation RTTY.

Valeurs disponibles: 1275 / 2125 (Hz)

Valeurs par défaut: 2125

RTYRPOL (RTTY-RX-POLARITY)

Fonction: Sélectionne la polarité normale ou inverse du Mark / Space en mode réception RTTY.

Valeurs disponibles: NOR/REV

Valeurs par défaut: NOR

RTYTPOL (RTTY-TX-POLARITY)

Fonction: Sélectionne la polarité normale ou inverse du Mark / Space en mode émission RTTY.

Valeurs disponibles: NOR /REV

Valeurs par défaut: NOR

Fonction: Règle le décai pour la reprise de scan.

Valeurs disponibles: BUSY / TIME1 ~ 10 (sec)

Valeurs par défaut: TIME5 (sec)

Fonction: Assigne une deuxième fonction au bouton DSP/SEL qui est activé quand le bouton DSP/SEL est appuyé brièvement.

Valeurs disponibles: CWSTONE / CWSPEED / 100KHZ /1MHZ/MICGAIN / RFPOWER

Valeurs par défaut: 100KHZ (100 kHz)

CWSTONE: niveau de l'écoute locale CW

CWSPEED: Vitesse de manipulation CW

100KHZ: pas de 100KHz

1MHZ: pas de 1MHz

MICGAIN: réglage du MIC GAIN

RFPOWER: réglage de la puissance HF

SQL TYP (SQL TYPE)

Fonction: Sélectionne le mode de tonalité encodeur et/ou décodeur.

Valeurs disponibles: OFF / ENC / ENC/DEC

Valeurs par défaut: OFF

OFF: La fonction du "bouton SQL" qui existe sur la face avant est sélectionnée.

ENC: Encodeur CTCSS

ENC/DEC: Encodeur/décodeur CTCSS (Appel sélectif)

SQL/RFG (SQL/RF GAIN)

Fonction: Sélectionne la configuration du bouton SQL/RF de la face avant.

Valeurs disponibles: SQL/RF-GAIN

Valeurs par défaut: RF-GAIN

STBY BP (STBY BEEP)

Fonction: Réglage du beep de « standby »

Valeurs disponibles: OFF / ON

Valeurs par défaut: OFF

OFF: Aucun beep n'estémis.

ON: Un beep est émis avant de retomber en réception.

Le beep, émis quand le PTT est relachué, informé les autres opérateurs de votre fin de transmission.

TONE F (TONE FREQ)

Fonction: Règle la féquence de la tonalité CTCSS.

Valeurs disponibles: 67.0 ~ 254.1 (Hz)

50 tonalités CTCSS Standards

Valeurs par défaut: 88.5 (Hz)

TOT (TOT TIME)

Fonction: Sélectionne le temps du décompteur.

Valeurs disponibles: OFF/1 ~ 20 (min)

Valeurs par défaut: OFF

TUNER (TUNER/ATAS)

Fonction: Réglage du coupleur d'antenne et de l'antenne automatique.

Valeurs disponibles: ATAS / EXT ATU / INT ATU / INTRATU / F RANS

Valeurs par défaut: INT ATU

Sélectionne l'équipement commandé par le bouton [TUNE] de la face avant (FC-30/-40 ou ATAS-100/-120/-120A).

ATAS: Le bouton [TUNE] active l'option ATAS-100/-120/-120A sur les bandes amateurs HF et 50 MHz.

EXT ATU: Le bouton [TUNE] active l'option FC-30/-40.

INT ATU: Le bouton [TUNE] active l'option ATU-450. Le coupleur ne concerne que l'émission HF.

INTRATU: TLe bouton [TUNE] active l'option ATU-450. Le coupleur est actif à la fois en réception et en émission HF.

F TRANS: Les données fréquence de la radio sont envoyées à un autre FT-450. Cette fonction est très utile en mode "SO2R" (Single Operator, Two Radio) c'est à dire un opérateur, deux radio. Dans ce cas, l'interconnexion est comme suit.

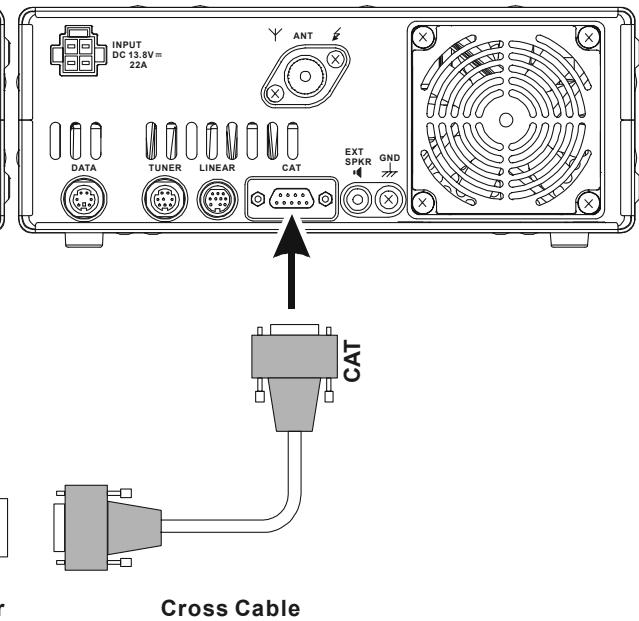

MASTER SETTING
Set menu itme "TUNER" to "F TRANS".

EMPLOI
Quand le bouton [TUNE] sur le Transceiver Maitre est presse, lafquence du Transceiver associe devient la meme que celle du Transceiver maitre.

SLAVE TRANSCEIVER SETTING
Set menu itme "CAT RTS" to "DISABLE".
Set menu itme "CATRATE" to "4800 bps".

NOTE IMPORTANTE
Merci demettre un circuit de protection antenne afin que le Transceiver maitre (RX) ne soit pas endommager lorsque le Transceiveresclave (TX) passes en emission.

VOX DLY (VOX DELAY)

Fonction: Règle le temps de retombée du circuit VOX.

Valeurs disponibles: 100 3000 (ms) (au pas de 100 ms)

Valeurs par défaut: 500 (ms)

En mode VOX, règle le décai quand l'émetteur retourne en réception après une pause de la voix. Le réglage du décai peut se faire en cours de transmission.

VOXGAIN

Fonction: Regle le gain du détecteur audio du circuit VOX.

Valeurs disponibles: 1 100

Valeurs par défaut: 50

La sensibilité est au moins "1", est le maximum est "100". Le réglage de la sensibilité du VOX peut être fait pendant l'émission.

Vouss pouvez transférer toutes les données en mémoire dans un transceiver dans un autre en utilisant la très pratique fonction "Clonage". Ceci doit composer un cable de clonage fourni par l'utilisateur et qui doit relier chaque prise CAT des deux transceivers, commeprésenté ci-dessous.

Pour cloner un transceiver vers un autre, utiliser la méthode suivante:

1. Insérer la prise D-SUB 9 broches du cable de clonage (fourni par l'utilisateur) dans la prise CAT de chaque transceiver.
2. Eteindre les deux transceivers, puis sur chaque radio appuyer et maintainir les boutons [MODE▼] et [MODE▲] tout en remettant les apparèils sous tension à nouveau. L'indication "cLonE C.S-SND" apparait sur l'afficheur.
3. Sur la radio "Source", appuyer sur le bouton [VOICE/C.S].
4. Les données sont maintainant transférées vers la radio "Destination" à partir de la radio "Source". Quand le clonage est pleinement réussi, l'indication "CLonE SENDING" apparait sur l'afficheur.

S'il y a un problème au cours de la procédure de clonage, l'indication "Error" est affichée. Vérifier votre cable de connexion et essayer à nouveau.

1. Si le clonage est réussi éteindre la radio "Destination" et l'indication "cLonE C.S.SND" réapparait sur la radio "Source".
2. Eteindre la radio "Source".
3. Enlever le cable de clonage. Les canaux et les données opérateires sont maintainant les mêmes sur les deux radios. Les deux radios peuvent être remises sous tension pour un employe normal.

cable de clonage 9 broches D-SUB (à la charge de l'utilisateur)

EMPLOI DU COUPLEUR D'ANTENNE AUTOMATIQUE ATU-450

Le coupleur d'antenne automatique ATU-450 répond aux commandes données par le transceiver FT-450, pour assurer l'adaptation d'impédance par microprocesseur sur les bandes radioamateur de 160 à 6 mètres. La plage d'adaptation d'impédance va de 16.5 ohms à 150 ohms (jusqu'à un SWR de 3:1). En conséquence, l'ATU-450 n'est pas en mesure de coupler les antennes de type "Long fil" sauf si ellesprésent des specifications qui entrent dans les capacités d'adaptation prévues pour le FT-450 et l'ATU-450.

NOTE IMPORTANTE

Merci d'être prudent pour éviter tout court circuit avec n'importe quel objet metallique.
Merci de faire les installations en prerant garde de ne pas se blesser avec les angles coupants des objets metalliques d'environnement.
Merci d'utiliser les techniques standards de mise à la masse et ne pas toucher les semi conducteurs pour éviter de les endommager par casse ou décharge de statiques.

INFORMATIONS CONCERNANT LE CÂBLAGE

Brancher le cable de commande du FT-450.

Connector la fiche TMP (marquee en vert) de l'ATU-450 vers le J5402 sur la platine principale.

Connector l'autre fiche TMP (marquee en gris) de l'ATU-450 vers le J5404 sur la platine principale.

INSTALLATION

1. Mettre le FT-450 hors tension en appuyant et maintainant le commutateur [POWER(ON/OFF)] pendant une seconde, ensuite faire de même avec l'alimentation DC externe en actionnant le commutateur POWER de celle-ci.
2. Enlever le cable d'alimentation de la Prise ~DC IN sur le panneau arrêté, et ensuite débrancher tous les autres cables du FT-450.

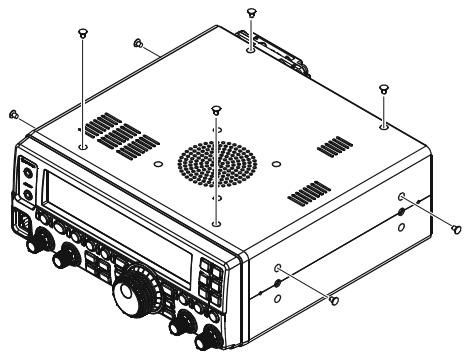

3. Enlever les deux vis de chaque côte et les quatre vis du couvercle supérieur du transceiver. Glisser le couvercle sur 2,5 cm, puis débrancher la fiche du cable haut parleur sur la platine principale et enlever le couvercle.

NOTE:

En raison de la fixation du haut parleur sur le couvercle bien faire attention dans la manipulation pour ne pas rompre le cable du haut parleur en oublant de le déconnecter.

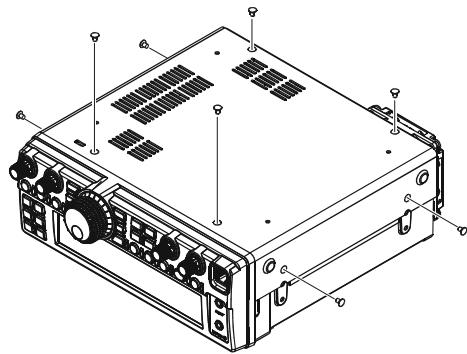

1. Enlever les deux vis de chaque côté et les quatre vis du couvercle inférieur du transceiver et enlever le couvercle inférieur.

1. L'endetroit où il faut monter l'ATU-450 est sur le côte droit du chassin de fond. Mettre les deux cables coaxiaux de l'ATU-450 dans ce trou.
2. Brancher la fiche 6 broches de l'ATU-450 sur la prise 6 broches.
3. Installer l'ATU-450 sur le chassis tout en poussant les deux cables coaxiaux à travers le chassis.

EMPLOI DU COUPLEUR D'ANTENNE AUTOMATIQUE ATU-450

8. Fixer l'ATU-450 avec les quatre vis fournies. NOTE:

Sur le côté avant de l'ATU-450, soulever avec précaution la protection caoutchouc, qui entoure la face avant du transceiver et installer les deux vis frontales. Ne pas endommager la protection car le dessus du boitier ne fermera plus.

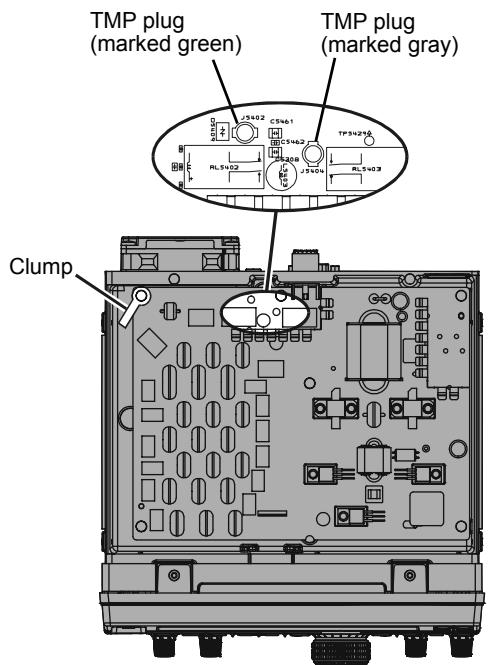

1. Mettre le FT-450 de façon à acceder au côte supérieur. Brancher la fiche TMP (marquee en vert) allant de l'ATU-450 au point J5402 sur la platine principale et brancher l'autre fiche TMP (marquee en gris) allant de l'ATU-450 au point J5404 sur la platine principale. Fixer les deux cables coaxiaux avec la bride métallique.

1. Replacement les couvercles inférieur et supérieur et leurs 16 vis.
2. Brancher le cable DC sur la prise DC IN sur le panneau arrêté du FT-450. Mettre l'alimentation DC externe sous tension, et ensuitemettre le FT-450 sous tension également en appuyant et maintainant le commutateur [POWER(ON/OFF)] du transceiver pendant une seconde.

12.Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
13. Tourner le bouton [DSP/SEL] pourCHOISIR le menu "TUNER".
14.Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu.
15. Tourner le bouton [DSP/SEL] pour désir le mode ATU souhaïte.

INT ATU: Seul le signal en émission passe par l'ATU-450.

INTRATU: Les signaux en émission et en réception passent par l'ATU-450.

16.Appuyer sur le bouton [DSP/SEL] pour sauvégarder le nouveau réglage.
17.Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

L'installation et le réglage du coupleur d'antenne sont maintainant terminés.

EMPLOI

1. Appuyer brièvement sur le bouton [TUNE] pour activer le coupleur d'antenne automatique.
   L'icone "TUNER" apparait sur l'afficheur.
   Si la fréquence du transceiver est en dehors des bandes amateurs, L'icone “TUNER” n'apparait pas.
2. Appuyer et maintainir le bouton [TUNE] pendant une seconde pour lancer le réglage automatique.
   L'émetteur est activé et l'icone “TUNER” clignote tant que le réglage est en cours.
3. Le réglage s'arrête automatiquement quand un SWR faible est obtenu. Vous pouvez appuyer et maintainir le bouton [TUNE] pendant une seconde quand le réglage est en cours, pour annuler le réglage automatique.
4. Pour désactiver le coupleur d'antenne automatique, appuyer brièvement sur le bouton [TUNE] à nouveau.

EMPLOI DU COUPLEUR D'ANTENNE AUTOMATIQUE ATU-450

NOTES

L'ATU-450 et l'antenne active ATAS-120A ne peuvent etre connectés en meme temps.
Une porteuse est transmise continuèlement pendant le réglage. Merci de vérifier que la fréquence n'est pas occupée avant de passer en réglage et assurer vous que vous ne faites pas des interférences à une station déjà en train de打交道 sur la fréquence.
Il est normal d'entendre les relais coller pendant que le réglage est en cours.
Si I'ATU-450 ne regle rien du tout (L'icone "Y" ne clignote pas) meme apres avoir appuyé sur le commutateur [TUNE] et ce dans une bande amateur, cela signifie que l'antenne ou le cable coaxial ont un sérieux problème (impédance en dehors des limites nominales). Si cela arrive merci de vérifier de toute urgence votre antenné et son cable d'alimentation.
L'ATU-450 règle l'impédance présente à l'extrémité de la ligne d'alimentation côte transceiver. Cela ne règle pas l'impédance au point alimentation de l'antenne lui-même. Quand vous créez et construisez votre système d'antenne, nous vous recommendons de tout faire pour que le point d'alimentation du système global soit avec un SWR le plus faible possible.
Ne brancher une antennou ou un cable d'alimentation (coax) qui soit specifquement prevu pour fonctionner sous une impedance de 50-ohm.
En impédance, la plage de couplage de l'ATU-450 va de 16.5 ohms à 150 ohms (jusqu'à un SWR de 3:1). En conséquence, l'ATU-450 n'est pas prévu pour adapter des antennes de type "Long fil" sauf si vous avec pris des dispositions pour ramener l'impédance représentée au FT-450 dans la plage conforme à ses possibités.

EMPLOI DU COUPLEUR AUTOMATIQUE D'ANTENNES FC-30

Le coupler d'antenne automatique FC-30 répond aux commandes données par le transceiver FT-450, pour assurer l'adaptation d'impédance par microprocesseur sur les bandes radioamateur de 160 à 6 mètres. La plage d'adaptation d'impédance va de 16.5 ohms à 150 ohms (jusqu'à un SWR de 3:1). En conséquence le FC-30 n'est pas en mesure de coupler les antennes de type "Long fil" sauf si ellesprésent des specifications qui entrent dans les capacités d'adaptation prévues pour le FC-30.

Merci de dire le manuel d'emploi du FC-30 pour plus d'informations détaillées.

INFORMATION PANNEAU ARRIÈRE

Connector un côté du cable de commande d'interconnexion avec le connecteur mini DIN sur la prise TUNER sur le panneau arrêté du FT-450. Connector l'autre côté du cable de commande d'interconnexion avec le connecteur mini DIN sur la prise CNTL sur le FC-30.

Connector un côté du cable coaxial de liaison antenne avec un connecteur de type "M" sur la prise ANT sur le panneau arrêté du FT-450. Connector l'autre côté du cable coaxial de liaison antenne avec un connecteur de type "M" sur la prise TRX sur le FC-30.

Connector le cable coaxial de l'antenne sur la prise ANT sur le FC-30.

INSTALLATION

Le coupleur d'antenne automatique FC-30 optionnel permet le réglage automatique d'une ligne coaxial qui présente au port antenne HF/50 MHz du FT-450 une impédance nominale de 50-ohm.

Avant de pouvoir le faire, vous doivent savoir au microprocesseur du FT-450 que le FC-30 sera utilisé. Ceci est fait via le mode menu:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "TUNER".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu.
4. Tournier le bouton [DSP/SEL] pour changer le réglage à "EXT ATU".
5. Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

EMPLOI DU COUPLEUR AUTOMATIQUE D'ANTENNES FC-30

EMPLOI

1. Appuyer brièvement sur le bouton [TUNE] pour activer le coupleur d'antenne automatique. L'icône “TUNER” apparait sur l'afficheur. Si la fréquence du transceiver est en dehors des bandes amateurs, L'icône “TUNER” n'apparait pas.
2. Appuyer et maintainir le bouton [TUNE] pendant une seconde pour lancer le réglage automatique. L'émetteur est activé et l'icone "TUNER" clignote tant que le réglage est en cours.
3. Le réglage s'arrête automatiquement quand un SWR faible est obtenu. Vous pouvez appuyer etMAINTER le bouton [TUNE] pendant une seconde quand le réglage est en cours, pour annuler le réglage automatique.
4. Pour désactiver le coupleur d'antenne automatique, appuyer brièvement sur le bouton [TUNE] à nouveau.

BRANCHEMENTS AU FT-450

Toujours metre le transceiver hors tension avant de brancher quoique ce soit au FC-30.
SI le FC-30 ne regle rien du tout même après avoir appuyé sur le commutateur [TUNE] et ce dans une bande amateur, cela signifie que l'antenne ou le cable coaxial ont un sérieux problème (impédance en dehors des limites nominales). Si cela arrive merci de vérifier de toute urgenceYOUR antenné et son cable d'alimentation.
Ne placer aucun objet devant les grilles de ventilation du FC-30, particulièrement celle de la face avant.

NOTE

Le FC-30 et l'antenna active ATAS-120A ne peuvent etre connectes en meme temps.
Une porteuse est transmise continuèlement pendant le réglage. Merci de vérifier que la fréquence n'est pas occupée avant de passer en réglage et assurer vous que vous ne faites pas des interférences à une station déjà en train de打交道 sur la fréquence.
Il est normal d'entendre les reliais coller pendant que le réglage est en cours.
Si le FC-30 ne regle rien du tout (L'icone "Y" ne clignote pas) même après avoir appuyé sur le commutateur [TUNE] et ce dans une bande amateur, cela signifie que l'antenne ou le cable coaxial ont un sérieux problème (impédance en dehors des limites nominales). Si cela arrive merci de vérifier de toute vergence votre antenné et son cable d'alimentation.
Le FC-30 règle l'impédance présente à l'extrémité de la ligne d'alimentation côté transceiver. Cela ne règle pas l'impédance au point alimentation de l'antenne lui-même. Quand vous créez et construisez votre système d'antenne, nous vous recommendons de tout faire pour que le point d'alimentation du système global soit avec un SWR le plus faible possible.
Ne brancher une antennue ou un cable d'alimentation (coax) qui soit spécifiquement prevu pour fonctionner sous une impedance de 50-ohm.
En impédance, la plage de couplage du FC-30 va de 16.5 ohms à 150 ohms (jusqu'à un SWR de 3:1). En conséquence, le FC-30 n'est pas prévu pour adapter des antennes de type "Long fil" sauf si vous avez pris des dispositions pour ramener l'impédance représentée au FT-450 dans la plage conforme à ses possibilités.

EMPLOI DU COUPLEUR AUTOMATIQUE D'ANTENNES 200 Mémoires FC-40

Le FC-40 utilise les circuits de commande internes au transceiver, ceci permet à l'opérateur de commander et de surveiller automatiquement le FC-40, qui lui est monté au point d'alimentation de l'antenne. Le FC-40 utilise des composants sélectionnés pour être très stables en température, et il est conditionné dans un emballage étanche capable de supporter des conditions environnementales très séveres.

Une combinaison de composants transistorisés et de relais haute vitesse particulièrement bienCHOisis peut au FC-40 d'adapter une grande variété d'antennes pour atteindre un SWR 2:1 sur toutes les bandes de fréquence amateurs (160 à 6 metres), en moins de huit secondes. La puissance requise pour adapter peut aller de 4 à 60 Watts, et les réglages des couplages sont automatiquement mémorisés de façon à être rappeler instantanément pour un futur réglage sur la même plage de fréquence range.

Merci de dire le manuel d'emploi du FC-40 pour plus d'informations détaillées.

BRANCHEMENTS AU FT-450

Après avoir installé le FC-40, connecter les cables venant du coupleur sur les prises ANT et TUNER sur le panneau arrêté du transceiver FT-450.

INSTALLATION

Le coupleur d'antenne automatique FC-40 optionel permet le réglage automatique d'une ligne coaxial qui présente au port antenne HF/50 MHz du FT-450 une impédance nominale de 50-ohm.

Avant de pouvoir le faire, vous doivent savoir au microprocesseur du FT-450 que le FC-40 sera utilisé. Ceci est fait via le mode menu:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone "MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "TUNER".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu.
4. Tournier le bouton [DSP/SEL] pour changer le réglage à "EXT ATU".
5. Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

EMPLOI DU COUPLEUR AUTOMATIQUE D'ANTENNES 200 Mémoires FC-40

EMPLOI

1. Appuyer brièvement sur le bouton [TUNE] pour activer le coupleur d'antenne automatique. L'icône “TUNER” apparait sur l'afficheur. Si la fréquence du transceiver est en dehors des bandes amateurs, L'icône “TUNER” n'apparait pas.
2. Appuyer et maintainir le bouton [TUNE] pendant une seconde pour lancer le réglage automatique. L'émetteur est activé et l'icone "TUNER" clignote tant que le réglage est en cours.
3. Le réglage s'arrête automatiquement quand un SWR faible est obtenu. Vous pouvez appuyer etMAINNER le bouton [TUNE] pendant une seconde quand le réglage est en cours, pour annuler le réglage automatique.
4. Pour désactiver le coupleur d'antenne automatique, appuyer brièvement sur le bouton [TUNE] à nouveau.

NOTE

Merci de mettre une bonne terre à la borne GND du FC-40.
Une porteuse est transmise continuellement pendant le réglage. Merci de vérifier que la fréquence n'est pas occupée avant de passer en réglage et assurer vous que vous ne faites pas des interférences à une station déjà en train de打交道 sur la fréquence.
Il est normal d'entendre les reliais coller pendant que le réglage est en cours.
Si l'impédance de couplage 2:1 ne peut être obtenue par le FC-40, et que l'icone “丫” clignote, le microprocesseur ne valide pas les données de couplage pour cette fréquence, car le FC-40 estime que vous doivent faire quelques chose pour régler ou réparer votre système d'antenne afin d'améliorer le SWR.

EMPLOI DES ANTENNES À RÉGLAGE ACTIF (ATAS-100/-120/120A)

Les antennes à réglage actif ATAS-100, ATAS-120 ou ATAS-120A permettent le traffic sur plusieurs bandes HF (7/14/21/28 MHz) plus le 50 MHz.

Le FT-450 offre une commande par microproceseur pour regler des antennes du syste ATAS.

BRANCHEMENTS AU FT-450

L"ATAS-120A" est connectée selon les prescriptions de la figure ci-dessous.

NOTE:

Toujoursmettre hors tensionleFT-450etsonalimentationexternenavantd'entreprene n'importequel branchementdecables.

ATTENTION:

Ne pas toucher les câbles ou les connecteurs avec des mains humides.
Ne pas toucher les cables ou les connecteurs quand vous etes en train d'emetre. Il y a dans ce cas un danger de chic electrique ou de blessures sereuses.
Il n'est pas possible d'utiliser un ATU-450 ou un FC-30 en meme temps que I'ATAS-120A.

INSTALLATION

Avant de pouvoir commencer, vous doivent savoir au microprocesseur du FT-450 que l'ATAS-100/-120/-120A est en service. Ceci est fait via le mode menu:

1. Appuyer et maintainir le bouton [F] pendant une seconde pour entrer en mode menu. L'icone " MENU" apparait sur l'afficheur.
2. Tourner le bouton [DSP/SEL] pour désir le menu "TUNER".
3. Appuyer sur le bouton [DSP/SEL] pour activer le réglage de la ligne menu.
4. Tournier le bouton [DSP/SEL] pour changer le réglage à “ATAS”.
5. Appuyer et maintainir le bouton [F] pendant une seconde pour revenir en mode normal.

EMPLOI

RéGLAGE AUTOMATIQUE

1. Appuyer brièvement sur le bouton [TUNE] pour activer le réglage automatique de l'antenne.
   L'icône "TUNER" apparait sur l'afficheur.
   Si la fréquence du transceiver est en dehors des bandes amateurs, L'icone “TUNER” n'apparaît pas.
   Si le SWR de l'antenne est trop haut (plus que 1:2.0), l'icone "Y" clignote.
2. Appuyer et maintainir le bouton [TUNE] pendant une seconde pour lancer le réglage automatique.
   L'émetteur est activé et l'icone “TUNER” clignote tant que le réglage est en cours.
3. Le réglage s'arrête automatiquement quand un SWR faible est obtenu. Vous pouvez appuyer et maintainir le bouton [TUNE] pendant une seconde quand le réglage est en cours, pour annuler le réglage automatique.

EMPLOI DES ANTENNES À RÉGLAGE ACTIF (ATAS-100/-120/120A)

RéGLAGE MANUEL

1. Appuyer brièvement sur le bouton [TUNE] pour activer le réglage automatique de l'antenne.

L'icône "TUNER" apparait sur l'afficheur.

Si la fréquence du transceiver est en dehors des bandes amateurs, L'icone “TUNER” n'apparaît pas.

Si le SWR de l'antenne est trop haut (plus que 1:2.0), I'icone "Y" clignote.

1. Appuyer et maintainir le commutateur PTT du microphone. Avec le transceiver en mode "émission", appuyer et maintainir le bouton [BAND▲] (pour faire monter l'antenne ou le bouton [BAND▼] (pour faire baisser l'antenne). Quand vous maintainez une de ces touches, le FT-450 génére une porteuse, et vousdez observer I'indicateur de SWR sur le FT-450, pour obtenir la valeur minimum. Quand cette valeur est atteinte, relâcher la touche [BAND▲] ou la touche [BAND▼], puis relâcher la touche PTT pour revenir en mode "réception".

INSTALLATION DE LA POIGNEE DE PORTAGE MHG-1

Le MHG-1 est une poignée de portage pour le transceiver FT-450.

LISTE DES PIECES

Poignée 1 piece

Extrémité de poignée 2 pieces

Vis de montage (M4x15B) 2 pieces

INSTALLATION

Fixer la poignée de portage au FT-450 à l'aide des vis fournies.

Ne pas installer les vis de montage sansmettre le MHG-1! De meme n'installer pasle MHG-1! avec n'importe quelle vis.Danstous ces cas vous risquez de creator des"court-circuit" sur les platines internes!

INSTALLATION DU SUPPORT DE MONTAGE MMB-90

Le MMB-90 est un support de montage pour le transceiver YAESU FT-450.

LISTE DES PIECES

Support de montage 1 piece

Adhésif Double Face 2 pieces

Vis, rondelles & écrous pour support de montage

Vis M4 4 pieces

Vis M5X20 4 pieces

Vis M5X20 4 pieces

Rondelles 8 pieces

Rondelles 4 pieces

Ecrou N5 4 pieces

PROCEDURE D'INSTALLATION

1. Trouver un endroit de montage avec suffisamment d'espace et de ventilation. Utiliser le support comme un gabarit et déterminer les trous de montage. Utiliser une mèche de 4.8-mm (3/16#) pour percer les trous. Fixer le support avec les vis, rondelles et écrous fournis.

NOTE:

Les adhésifs doubles faces fournis peuvent être temporairement utilisés pourmaintirer le supportpendantleperçage destrous.

1. Positionner le transceiver dans le support de façon à ce que les trouss sur le côte coïncident avec ceux du support. Fixer le transceiver en place utiliser les vis (M4) fournies.

Généralités

Plage fréquences Rx:	30 kHz - 56 MHz
	160 - 6 m (Résultats spécifique, Sur bandes amateurs uniquement)
Plage fréquences Tx:	160 - 6 m (Sur bandes amateurs uniquement)
Stabilité en fréquence:	±1 ppm/heure (@+25 °C, après chauffage)
Plage de température d'emploi:	-10 °C ~ +50 °C
Modes émission:	A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F2D (DTMF TONE)
Pas de fréquence:	10 Hz (SSB & CW), 100 Hz (AM & FM)
Impédance antennée:	50 Ohms, asymétrique
Consommation:	Rx (signal pr2sent)1.5 A
	Tx (100 W) 22 A
Tension alimentation:	DC 13.8 V ± 10%
Dimensions (LxHxP):	229 x 84 x 217 mm
Poids (approx.):	3.6 kg

Emetteur

Puissance sortie:	100 watts (25 watts porteuse AM)
Types modulation:	J3E (SSB): symétrique, A3E (AM): Bas niveau (premier étage), F3E (FM): Réactance variable
Déviation maximum FM:	±5.0 kHz / ±2.5 kHz
Radiation harmoniques:	mieux que -60 dB (bandes amateurs 160 - 10m) mieux que -70 dB (bande amateur 6m)
Suppression porteuse SSB:	moins que 60 dB sous pic de sortie
Suppression bande indésirable:	moins que 60 dB sous pic de sortie
Réponse audio (SSB):	pas plus que -6 dB de 400 à 2600 Hz
Impédance microphone:	600 Ohms (200 à10 kOhms)

Récepteur

Type Circuit: Double-conversion superhétérodyne
FI: 67.899 MHz / 24 kHz

Sensibilité (IPO "OFF", ATT: OFF): SSB (2.4 kHz, 10 dB S+N/N)

0.25 μV (1.8 - 2.0 MHz)

0.25 μV (3.5 - 30 MHz)

0.20 V (50 - 54 MHz)

Pas de specifications sur les plages de fréquence non listées.

Sensibilité Squelch: SSB/CW/AM

Pas de specifications sur les plages de fréquence non listées.

Sélectivité (-6/-60 dB):

Mode -6 dB -60 dB

CW 0.5 kHz ou mistroux 2.0 Hz ou moins

SSB 2.2 kHz ou mistroux 4.5 kHz ou moins

AM 6 kHz ou mistroux 20 kHz ou moins

FM 15 kHz ou mistroux 30 kHz ou moins

FM-N 9 kHz ou mistroux 25 kHz ou moins

Réjection image: 80 dB ou mistroux (bandes amateur 160 - 10m)

65 dB ou mistrux (bande amateur 6m)

Sortie maximum audio: 2.2 W dans 4 Ohms avec 10% THD

4 à 16 Ohms (8 Ohms: nominal)

Impedance Audio sortie: 4 à 16 Ohms (8 Ohms)

Radiation de conduction: moins que 4000 W

Les Spécifications sont sujet à changement, pour des améliorations techniques, sans obligation de notification et sont garanties uniquement sur les bandes amateur.
