MODE D'EMPLOI C-3 BEHRINGER

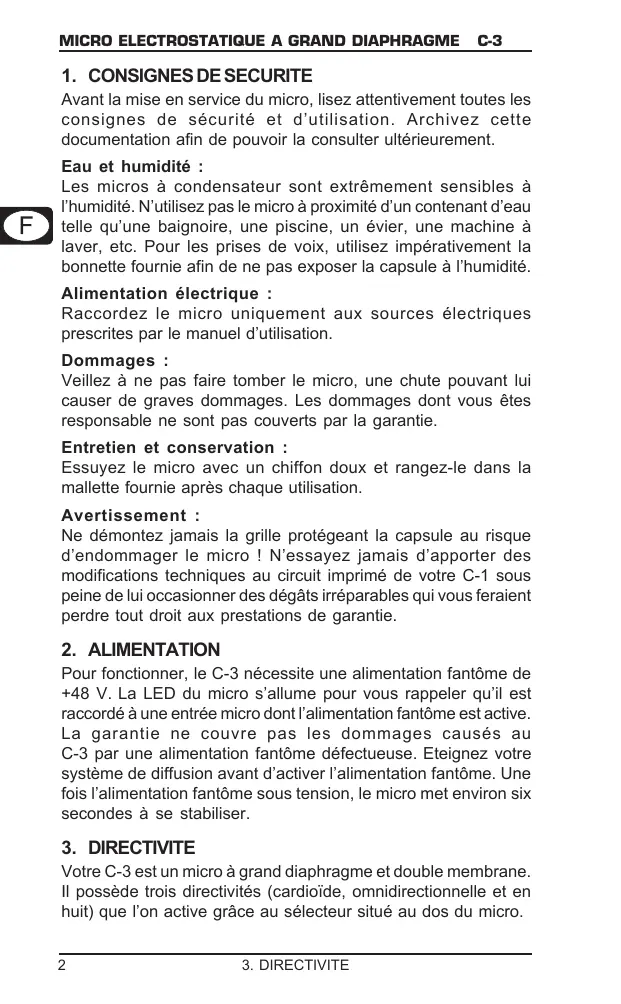

Raccordez le micro uniquement aux sources électriques prescrites par le manuel d’utilisation. Dommages : Veillez à ne pas faire tomber le micro, une chute pouvant lui causer de graves dommages. Les dommages dont vous êtes responsable ne sont pas couverts par la garantie. Entretien et conservation : Essuyez le micro avec un chiffon doux et rangez-le dans la mallette fournie après chaque utilisation. Avertissement : Ne démontez jamais la grille protégeant la capsule au risque d’endommager le micro ! N’essayez jamais d’apporter des modifications techniques au circuit imprimé de votre C-1 sous peine de lui occasionner des dégâts irréparables qui vous feraient perdre tout droit aux prestations de garantie.

2. ALIMENTATION Pour fonctionner, le C-3 nécessite une alimentation fantôme de

+48 V. La LED du micro s’allume pour vous rappeler qu’il est raccordé à une entrée micro dont l’alimentation fantôme est active. La garantie ne couvre pas les dommages causés au C-3 par une alimentation fantôme défectueuse. Eteignez votre système de diffusion avant d’activer l’alimentation fantôme. Une fois l’alimentation fantôme sous tension, le micro met environ six secondes à se stabiliser.

3. DIRECTIVITE Votre C-3 est un micro à grand diaphragme et double membrane.

Il possède trois directivités (cardioïde, omnidirectionnelle et en huit) que l’on active grâce au sélecteur situé au dos du micro. 2

Cette directivité (position gauche, ) permet de reprendre toutes les sources situées devant et derrière le micro. Les sons latéraux ainsi que les ondes venant d’en bas ou d’en haut sont ignorés. On utilise cette directivité par exemple pour reprendre deux voix parlées. Au besoin, elle permet également de générer un effet reverb ou écho. Pour ce faire, placez le micro entre la source sonore et un mur. Le son direct de la source est repris par la membrane frontale du micro alors que les réflexions sonores générées par le mur atteignent la membrane dorsale du micro avec un léger retard. De là découle un effet reverb voire même un écho, le retard des réflexions étant déterminé par la distance entre le micro et le mur. 3.3 Directivité omnidirectionnelle Si vous sélectionnez la directivité omnidirectionnelle (position droite, ), le C-3 reprend les sons venant de toutes les directions avec une sensibilité constante. C’est pourquoi certains disent des micros omnidirectionnels qu’ils n’ont pas de directivité. Utilisez cette caractéristique pour enregistrer l’acoustique du lieu en même temps que la source ou pour reprendre plusieurs sources sonores réparties autour du micro.

4. FILTRE COUPE-BAS ET ATTENUATEUR On active le filtre coupe-bas grâce au commutateur avant gauche

(position gauche, ). Il permet au micro de filtrer les bruits résiduels basses fréquences tels que des battements de pied sur le sol, mais également des pops et du souffle. En prise de proximité (micro presque collé à la source), activez le filtre coupebas pour bénéficier d’une réponse en fréquences linéaire. Le commutateur avant droit permet d’activer l’atténuateur -10 dB (position droite, -10 dB). Nous vous recommandons d’utiliser cette fonction lorsque vous reprenez des sources percussives possédant un niveau de pression acoustique élevé (une grosse caisse par exemple). 4. FILTRE COUPE-BAS ET ATTENUATEUR

Etant donné que l’angle du micro par rapport à la source influence le rendu de la prise de son, essayez différentes positions jusqu’à obtenir le son souhaité. Pour ce faire, vous pouvez tourner le micro dans la pince en desserrant légèrement la vis puis en la resserrant.

Fig. 5.1 : Fixation de la pince du micro

Au besoin, utilisez l’articulation de la pince pour incliner le micro.

6. LIAISON AUDIO Pour le branchement du C-3, utilisez un câble micro symétrique monté en connecteurs XLR. Le brochage des connecteurs doit être le suivant : broche 1 = masse/blindage, broche 2 = + (point chaud), broche 3 = - (point froid). Tous les contacts du C-3 étant plaqués or, nous vous conseillons d’utiliser un câble micro de bonne qualité possédant des connecteurs également plaqués or.

Avec sa réponse en fréquences extrêmement linéaire et sa haute résolution sonore, le C-3 rend souvent superflue l’égalisation des hautes fréquences, ce qui est un avantage décisif car ce type de traitement colore le son et peut accroître inutilement le niveau de bruit. Ainsi, la clarté sonore souvent amoindrie lors de l’enregistrement ou du mixage reste préservée.

8. CONDITIONS DE GARANTIE

Caractéristiques techniques et apparence susceptibles d’être modifiées sans notification préalable. Contenu exact lors de l’impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n’implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu’il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l’exactitude et l’intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d’auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu’en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée. TOUS DROITS RESERVES. © 2006 BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Münchheide II, Allemagne. Tel. +49 21 54 9206 0, Fax +49 2154 9206 4903
