MODE D'EMPLOI ENCEINTES MULTIMEDIA COMPANION 5 BOSE

AVERTISSEMENT : Afin de limiter les risques d’incendie ou d’électrocution, n’exposez pas l’appareil à la pluie ou à l’humidité. AVERTISSEMENT : Protégez-le de tout risque de ruissellement ou d’éclaboussure. Ne placez pas d’objets contenant des liquides, tels que des vases, sur l’appareil. Comme avec tout appareil électronique, veillez à ne pas renverser de liquides sur aucune partie de l’appareil. Les liquides peuvent provoquer des pannes et/ou un risque d’incendie.

Le symbole représentant un éclair avec une flèche à l’intérieur d’un triangle équilatéral est utilisé pour prévenir l’utilisateur de la présence d’une tension électrique dangereuse non isolée à l’intérieur de l’appareil. Cette tension est d’un niveau suffisamment élevé pour représenter un risque d’électrocution.

Le symbole représentant un point d’exclamation à l’intérieur d’un triangle équilatéral, tel qu’il figure sur le système, signale dans cette notice d’installation des instructions importantes relatives au fonctionnement et à l’entretien de l’appareil. AVERTISSEMENT : Afin d’éviter tout risque d’électrocution, insérez bien la fiche du cordon d’alimentation dans la fente correspondante de la prise d’alimentation. Veillez à l’engager à fond. AVERTISSEMENT : Ne placez jamais d’objets enflammés, tels que des bougies allumées, sur l’appareil. ATTENTION : N’apportez aucune modification au système ou aux accessoires. Toute modification non autorisée peut compromettre votre sécurité, le respect des réglementations et les performances. ATTENTION : L’écoute prolongée de musique à volume élevé peut causer des troubles auditifs. Il est conseillé de ne pas utiliser le casque audio au volume maximum, en particulier pendant de longues durées. Ce produit est conforme à la directive sur les ondes électromagnétiques 2004/108/EEC et à la directive sur les basses tensions 2006/95/EEC. L’attestation complète de conformité est disponible à l’adresse www.bose.com/static/compliance/index.html. Remarques : • Lorsque la fiche d’alimentation ou la prise multiple est utilisée comme dispositif de débranchement de l’appareil, elle doit rester facilement accessible. • Ce produit doit être utilisé à l’intérieur. Il n’a pas été conçu ni testé pour une utilisation en extérieur, dans des véhicules ou sur des bateaux.

©2007 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Bose, COMPANION, TrueSpace et Acoustimass sont des marques déposées de Bose Corporation. Toutes les marques déposées auxquelles le présent document fait référence sont la propriété de Bose Corporation.

Ce système se compose des éléments suivants :

• deux enceintes de petite taille faciles à installer sur une étagère, et un module Acoustimass® esthétique et facile à dissimuler, • un câble USB pour connecter le système à votre ordinateur, • un boîtier de commande permettant de contrôler le volume et de connecter un casque ou un lecteur audio portable.

Les instructions d’installation de ce guide expliquent comment connecter aisément votre système multimédia Companion 5 à un ordinateur. Pour toute assistance supplémentaire, consultez la page Web http://owners.bose.com/Companion5.

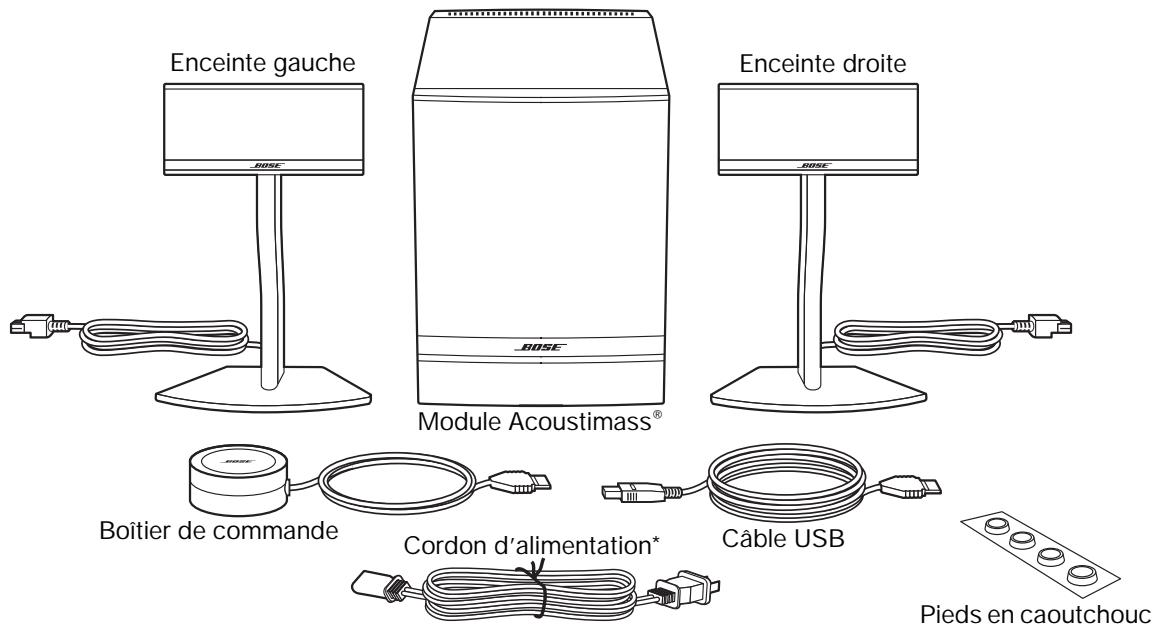

Vérifiez que toutes les pièces représentées sur la Figure 1 figurent dans le carton.

Figure 1 Contenu du carton

Il est recommandé de noter dès maintenant le numéro de série de votre système Companion® 5, ici même et sur votre carte d’enregistrement. Ce numéro de série est indiqué à l’arrière du module Acoustimass. Numéro de série : _________________________________ Date d’achat : ____________________________________ Nous vous conseillons de conserver votre facture ainsi qu’une copie de la carte d’enregistrement de votre produit avec cette notice d’utilisation.

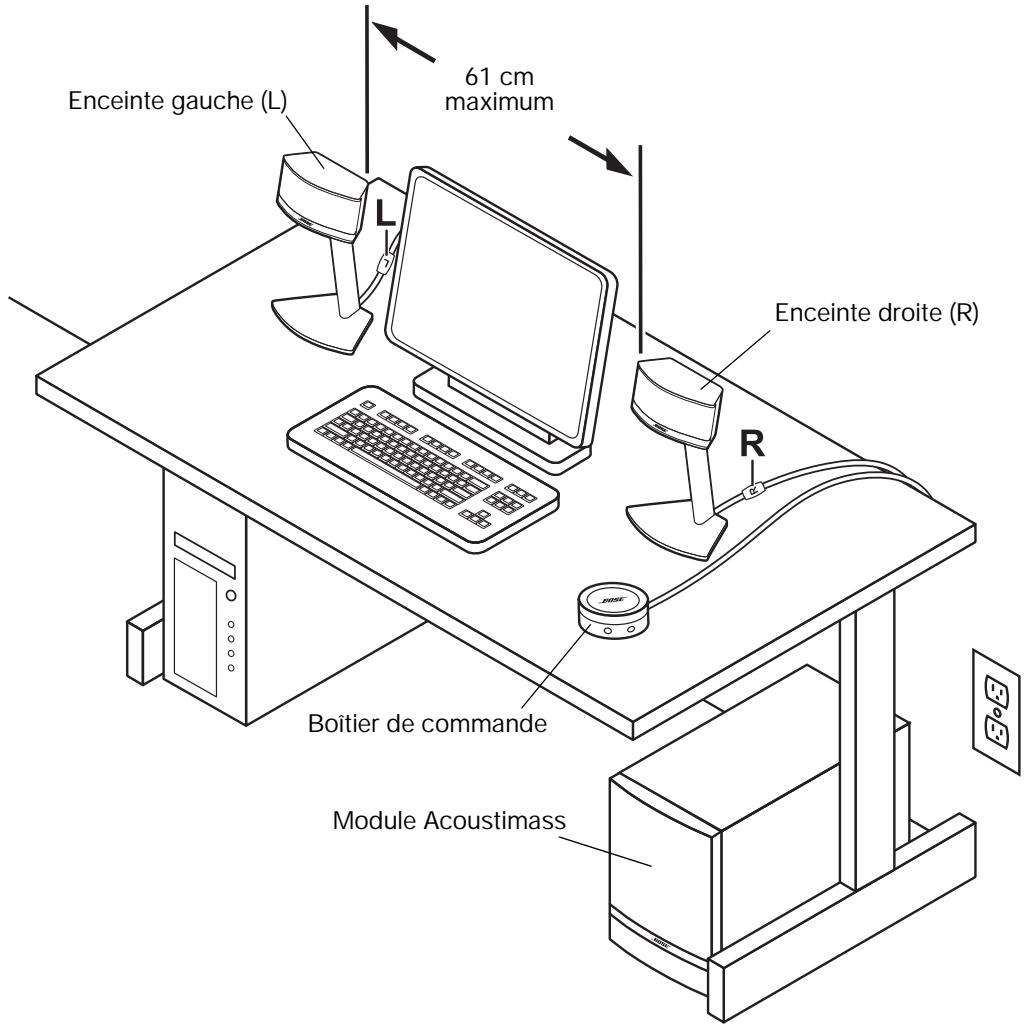

La Figure 2 représente une installation typique. Figure 2 Installation typique Enceinte gauche (L) • Placez les enceintes gauche et droite de part et d’autre du moniteur de votre ordinateur, juste à portée de main lorsque vous êtes assis (Figure 2). Le câble de chaque enceinte est identifié L (gauche) ou R (droite) pour vous permettre d’identifier leur emplacement respectif. • Pour des performances optimales, il est important de placer les enceintes à égale distance de votre place, et séparées de 61 cm au maximum. • Dirigez les deux enceintes perpendiculairement à leur axe. Ne les orientez pas vers l’intérieur ou l’extérieur. • Ne posez pas les enceintes à proximité d’un objet de grande taille ou de la surface d’un meuble. Par exemple, si votre bureau est doté d’une zone de rangement supérieure (« vaisselier »), l’angle extérieur de chaque enceinte doit être à plus de 12 cm de la surface adjacente la plus proche. Évitez de placer les enceintes dans des casiers de rangement.

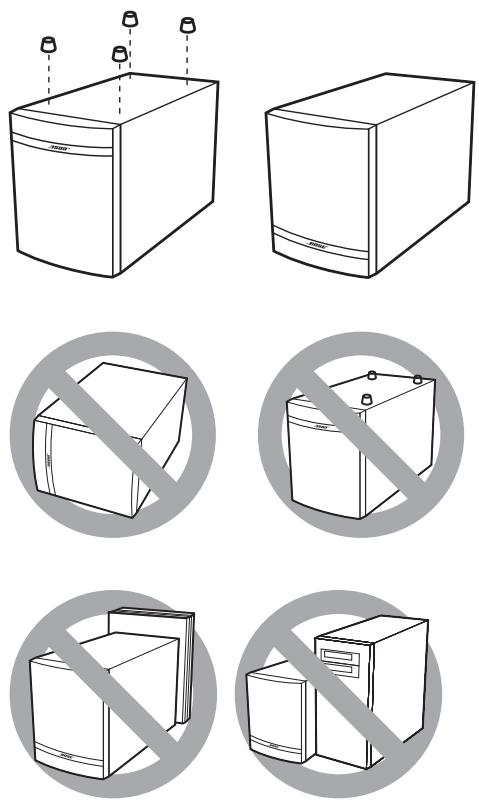

• Fixez un pied en caoutchouc à chaque coin de la base du module.

• Placez le module sur ses pieds sur une surface plane. • Ne bloquez pas l’avant du module.

• Ne le faites pas reposer sur un côté ou

• Ne placez pas d’objet derrière le module si cet objet peut masquer les orifices d’aération à l’arrière du module. L’emplacement choisi doit

être suffisamment aéré pour empêcher toute surchauffe du module. • Placez le module à une distance minimale de 15 cm de l’ordinateur et du moniteur, afin d’éviter toute perturbation de l’image. • Placez le module à l’écart de toute source de chaleur (radiateur, plinthe chauffante, chauffage à quartz, etc.) • Vérifiez que l’emplacement choisi permet de raccorder le cordon secteur à une prise électrique et le câble USB à votre ordinateur. ATTENTION : Ne placez pas d’écran d’ordinateur, de disquettes, de disques durs ou tout autre support magnétique à moins de 15 centimètres du module Acoustimass. Le champ magnétique créé par celui-ci peut effacer le contenu du support magnétique et provoquer des interférences.

Avant de commencer…

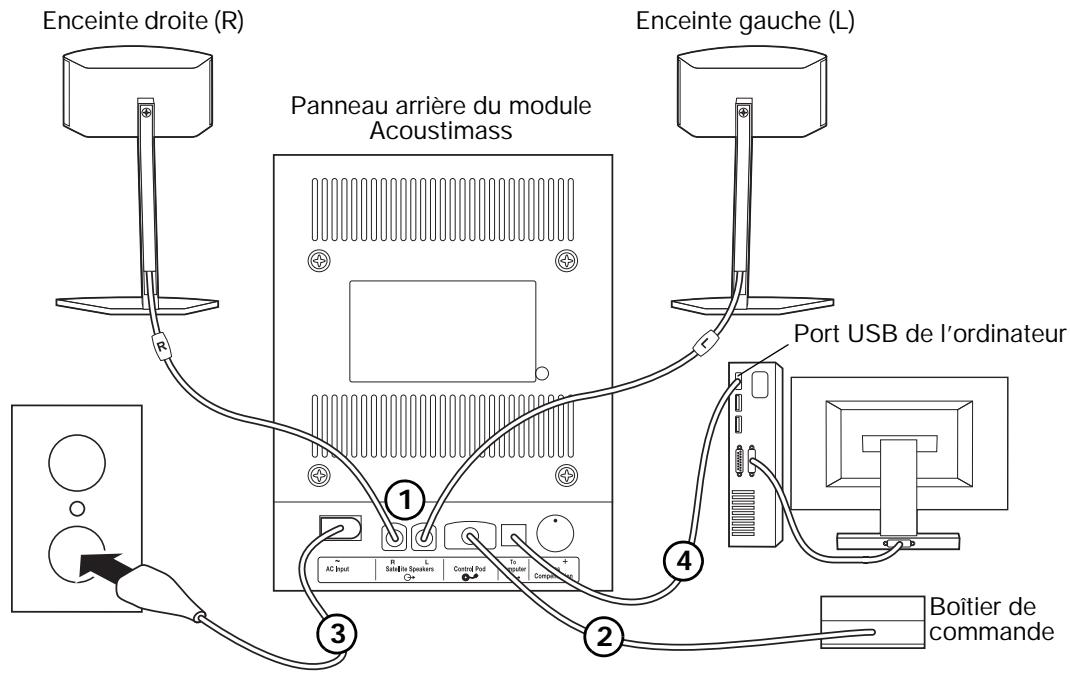

• Lisez en entier la procédure d’installation. • Allumez votre ordinateur et exécutez le système d’exploitation. • IMPORTANT : fermez toutes les autres applications. 1. Insérez le connecteur rouge du câble de l’enceinte droite (R) dans la fiche R, et le connecteur blanc du câble de l’enceinte gauche (L) dans la fiche L. Pour brancher correctement chaque connecteur, orientez vers le haut les marques R et L. 2. Raccordez le câble du boîtier de commande dans la fiche marquée Control Pod. 3. Connectez le câble secteur à la prise AC Input située sur le panneau arrière du module Acoustimass®. Branchez l’autre extrémité à une prise secteur. 4. Branchez l’extrémité appropriée du câble USB fourni au connecteur To Computer du module Acoustimass. Connectez l’autre extrémité à un port USB de l’ordinateur. IMPORTANT : pour garantir des performances optimales, connectez le câble USB directement à un port USB de l’ordinateur, pas à un concentrateur USB (« hub »). 5. Si vous utilisez un ordinateur sous Windows® XP, passez à la section « Configuration audio de Windows® XP » page 9. Si vous utilisez un ordinateur sous Windows® Vista, passez à la section « Configuration audio de Windows® Vista » page 11. Si vous utilisez un ordinateur sous Mac OS® X, passez à la section « Configuration audio de Mac OS® X » page 13. Remarque : Assurez-vous que chacun des connecteurs est entièrement inséré dans la fiche correspondante. Figure 3 Vue d’ensemble des connexions

Remarque : Bose recommande de protéger tous les équipements électroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n’importe quel système. Un tel équipement, capable d’éliminer la majeure partie des surtensions, peut être acheté dans un magasin spécialisé. 8

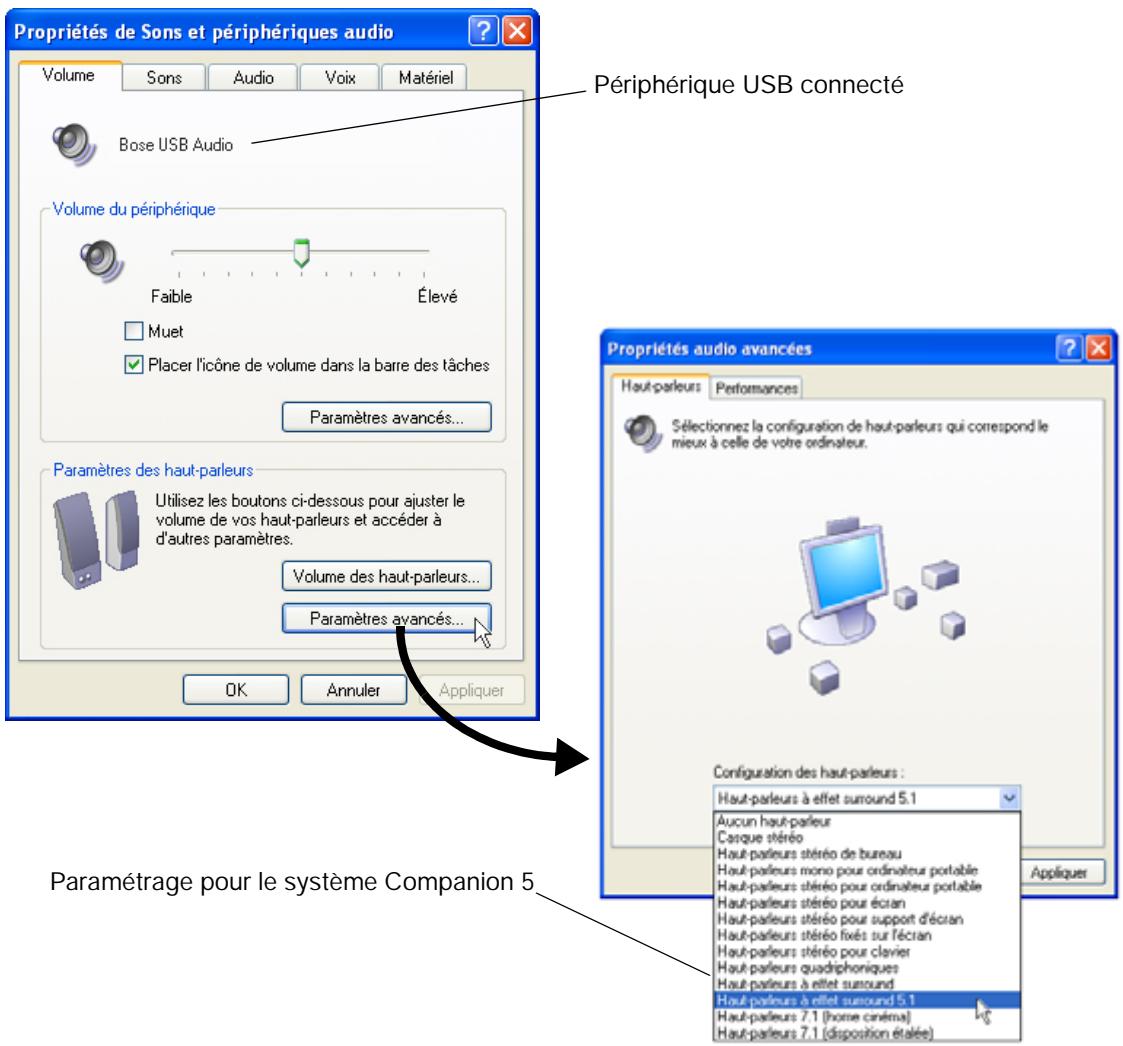

Propriétés de Sons et multimédia et Propriétés audio avancées

Périphérique USB connecté

6. Cliquez sur le bouton Appliquer, puis sur OK. Votre système d’enceintes multimédia Companion® 5 est prêt. Remarque : Si vous débranchez la connexion USB de votre système Companion 5 et la rebranchez par la suite, reprenez cette procédure pour vérifier les paramètres.

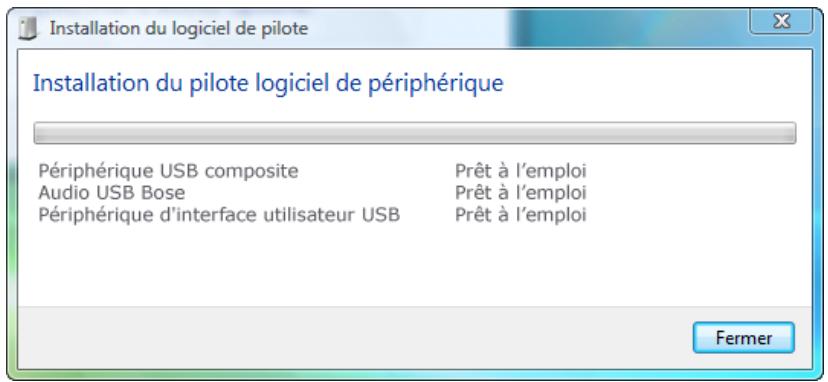

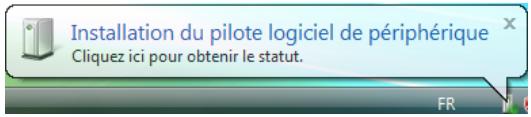

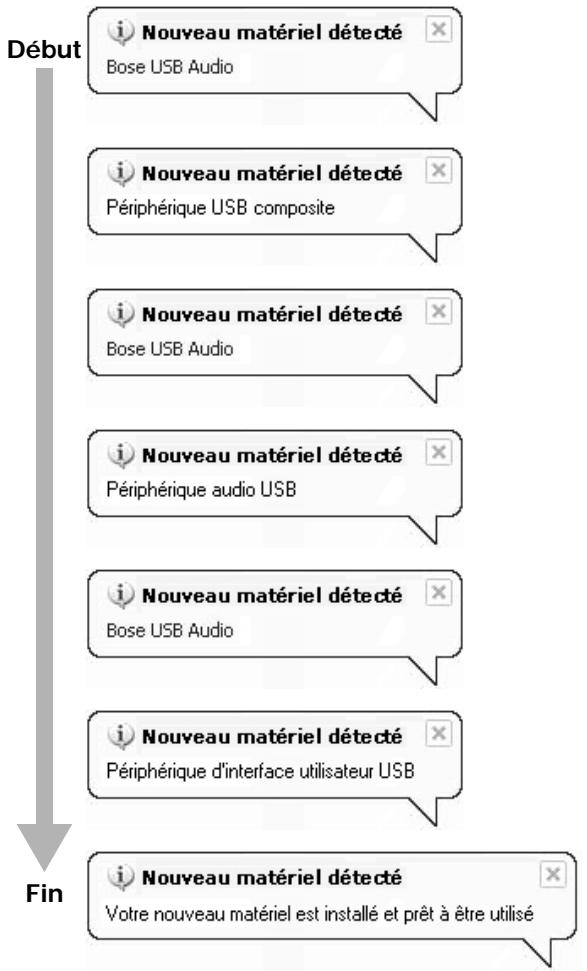

2. Cliquez dans la bulle pour afficher le statut de l’installation (Figure 7). Attendez la fin de l’installation.

Figure 7 Statut de l’installation d’un pilote de périphérique

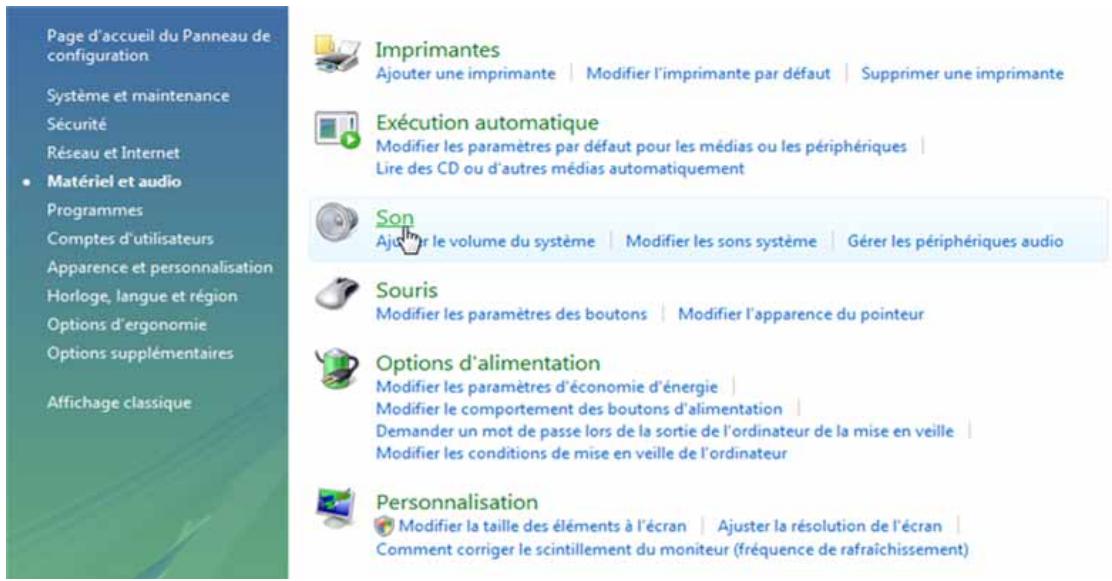

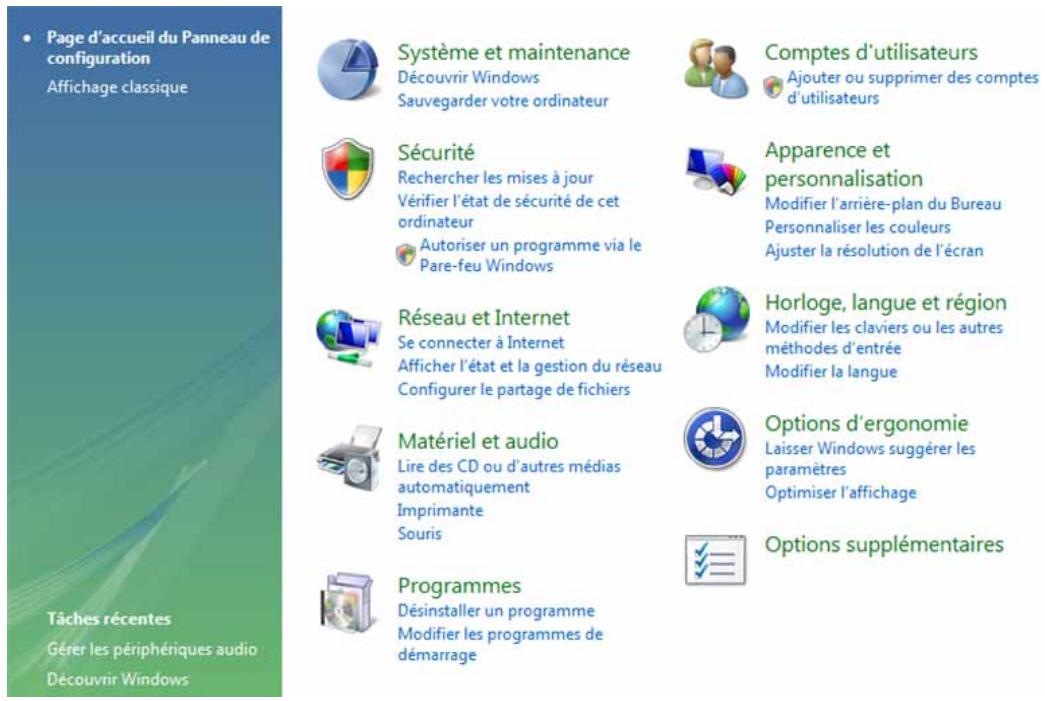

3. Ouvrez le panneau de configuration et cliquez sur Matériel et sons (Figure 8).

Figure 8 Panneau de configuration

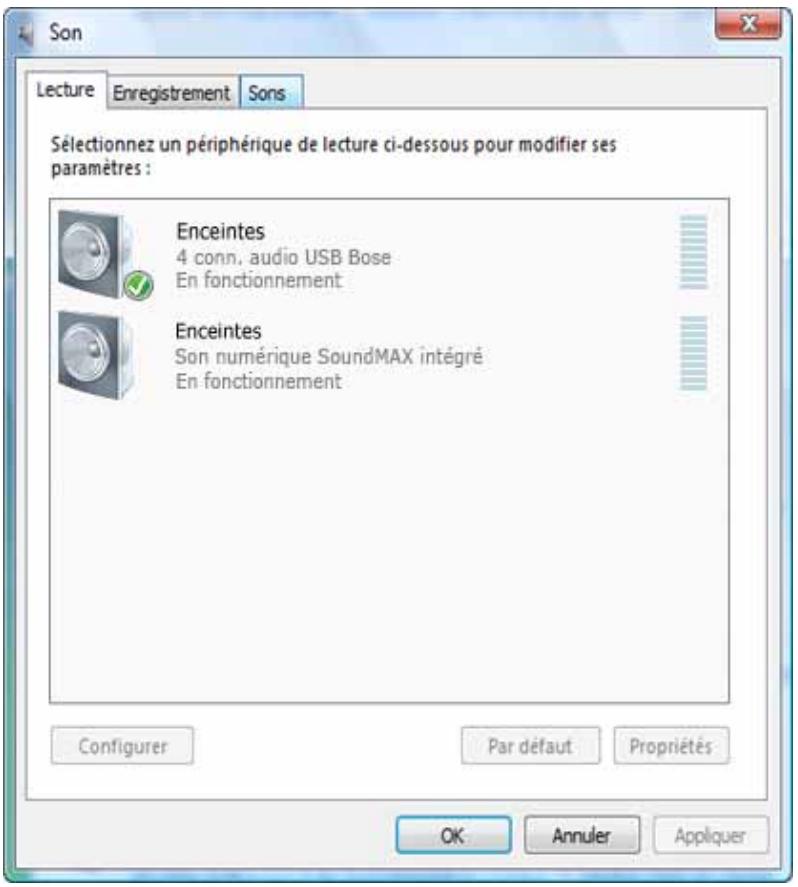

Panneau de configuration du son

Votre système d’enceintes multimédia Companion® 5 est prêt.

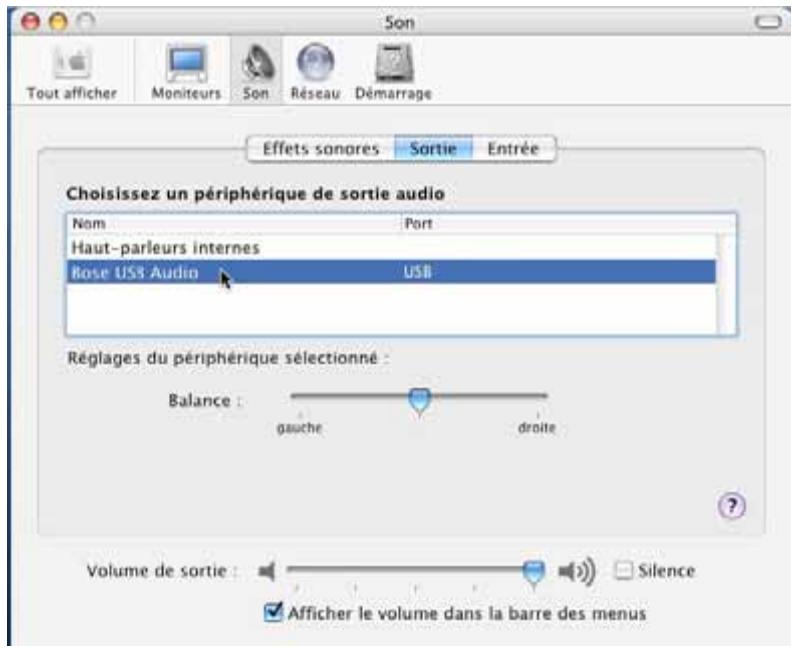

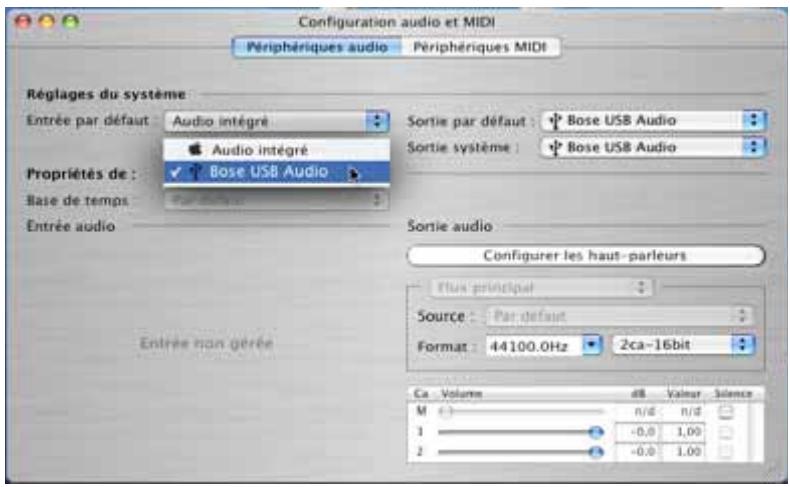

1. Dans les Préférences système, ouvrez le panneau de contrôle Son (Figure 11). 2. Choisissez Bose USB Audio pour la sortie son, et fermez le panneau de contrôle. Figure 11 Préférences audio sous Mac OS® X • Silence (orange) : les enceintes sont coupées. Aucun son ne provient de l’ordinateur ou autre source connectée. Ce mode est automatiquement activé lorsque vous connectez un casque audio au boîtier de commande. • Activé (vert) : le son provient normalement des enceintes. La position du potentiomètre de volume contrôle le niveau sonore. • Veille (rouge) : le système est en mode d’économie d’énergie. Lorsque la connexion USB avec l’ordinateur et le signal d’entrée d’une autre source audio n’ont pas transmis de signal depuis plusieurs minutes, le système coupe l’alimentation des enceintes et passe en veille. Il repasse ensuite en mode Silence lorsqu’un signal parvient à nouveau sur le port USB. Touchez la partie centrale du boîtier de commande pour passer du mode Silence au mode Activé et réciproquement, sauf si un casque audio est connecté. Si un casque d’écoute est branché, les enceintes restent en mode Silence. Figure 13 Commandes et indicateurs du système

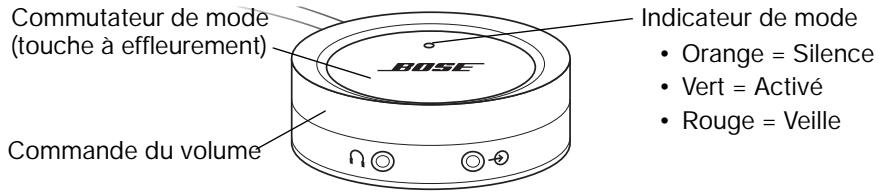

(touche à effleurement)

• Orange = Silence • Vert = Activé • Vérifiez que votre application est bien paramétrée pour produire du son en 5.1 Surround.

Le réglage de volume du boîtier de commande (Figure 13) est le contrôle de volume principal pour tous les signaux audio provenant de votre ordinateur ou d’un périphérique connecté à la fiche d’entrée. Faites pivoter l’anneau extérieur dans le sens des aiguilles d’une montre pour augmenter le volume, et dans le sens inverse pour le réduire. Réglage du volume Pour régler le volume correctement, vous devez ajuster à la fois le niveau de sortie de la source (PC ou autre source) et celui du système Companion 5 : 1. Réglez le volume du système Companion 5 au minimum. 2. Réglez le volume de la source presque au maximum. 3. Activez la lecture de musique. 4. Augmentez lentement le volume sur le boîtier de commande du système Companion 5 jusqu’à obtenir un niveau d’écoute confortable. Pour couper le son Pour passer en mode Silence, effleurez le bouton de mode du boîtier de commande (l’indicateur devient orange). Effleurez-le à nouveau pour rétablir le son (l’indicateur devient vert). Remarque : Si vous écoutez du son à plein volume pendant une longue période, un circuit de protection interne peut réduire le volume.

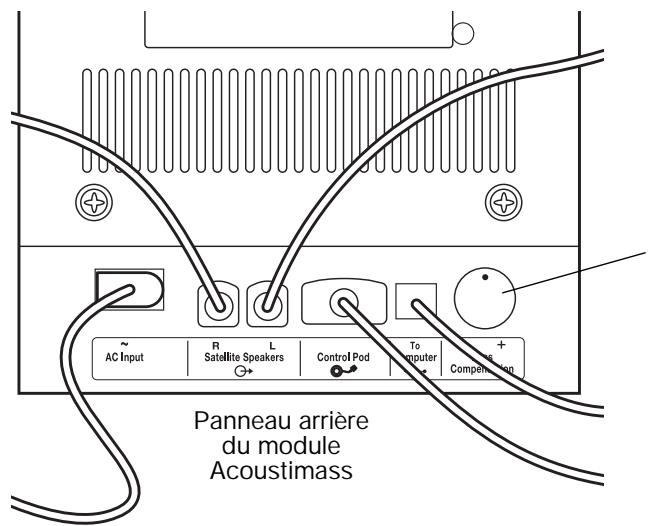

06.Operation.fm Réglage de compensation des graves

Compensation des graves :

• • • Après avoir débranché le casque audio, effleurez la touche de mode pour entendre à nouveau le son des enceintes. • Pour modifier le volume, utilisez le réglage de volume du boîtier de commande. Figure 15

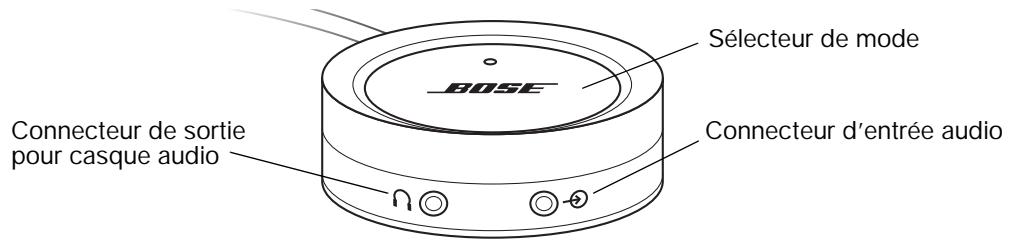

Connecteurs du boîtier de commande

Connecteur de sortie pour casque audio

Connecteur d’entrée audio

Remarque : Lorsque vous écoutez le son provenant d’un appareil audio connecté, les alertes et les sons de votre ordinateur sont mixés avec le signal de l’appareil. Il peut être nécessaire d’ajuster le réglage de volume du boîtier de commande et les volumes respectifs de l’ordinateur et de l’appareil connecté pour entendre les deux sources au niveau voulu.

• Veillez à ce qu’aucun liquide ne pénètre dans les ouvertures.

• S’il est nécessaire de nettoyer les grilles des enceintes, vous pouvez passer l’aspirateur dessus, avec précaution.

Votre système d’enceintes Companion® 5 est couvert par une garantie limitée transférable. Les conditions détaillées de la garantie limitée sont notées sur la carte d’enregistrement qui accompagne votre système. Veuillez remplir la section « Informations » de la carte et la renvoyer à Bose Corporation, ou enregistrer votre produit en ligne à l’adresse http://owners.bose.com/register.. En cas d’oubli, les droits que vous confère cette garantie limitée ne s’en trouveront pas affectés.

Le tableau ci-dessous contient des informations utiles pour résoudre les éventuels problèmes. Pour toute assistance supplémentaire, contactez Bose directlement ou visitez la page http://owners.bose.com/Companion5. Consultez la liste d’adresses incluse dans le carton d’emballage. Problème • Essayez un autre port USB.

L’installation a été interrompue par le message « Ce périphérique

USB peut fonctionner plus rapidement si vous le connectez à un port USB 2.0 à grande vitesse. Pour voir la liste des ports disponibles, cliquez ici. »

• Vous avez probablement branché le système à un hub USB auquel un périphérique USB 1.0 était déjà connecté. Débranchez le périphérique USB 1.0 ou connectez le système Companion 5 directement à un port USB 2.0.

• Vérifiez que les câbles d’enceintes ne sont pas entaillés ou effilochés, ce qui pourrait entraîner un court-circuit. • Tournez la commande de volume du boîtier de commande dans le sens des aiguilles d’une montre. • Si vous utilisez un périphérique audio, vérifiez qu’il est bien branché au boîtier de commande et que son volume est à niveau élevé. • Vérifiez que le système est en mode Activé (l’indicateur du boîtier de contrôle doit être vert). • Débranchez le casque. • Redémarrez votre application audio. Vérifiez que le son n’est pas coupé au niveau de l’application et que le volume est à un niveau raisonnable.

Le son du système d’enceintes semble distordu.

• Baissez le volume au niveau de la source audio et augmentez le volume à partir du boîtier de commande.

• Si une application audio est en cours d’exécution, désactivez ses effets sonores.

J’entends des craquements, des déclics ou des sons anormaux sur mon ordinateur.

• Ce phénomène peut se produire si le système c’enceintes est connecté à l’ordinateur via un concentrateur USB (hub). Déconnectez le câble USB du système Companion® 5 du hub et raccordez-le directement à un port USB de l’ordinateur.

Le son des enceintes est trop faible.

• Augmentez le volume sur votre ordinateur ou sur la source audio.

Le son est métallique, il y a trop d’aiguës.

• Vérifiez que les enceintes droite (R) et gauche (L) se trouvent respectivement du bon côté du moniteur. Vérifiez les marques L et R sur le cordon de chaque enceinte.

• Vérifiez que le réglage de compensation des basses du module Acoustimass® n’est pas tourné à fond à gauche.

Une enceinte satellite ne fonctionne pas, ou le son est distordu

• Vérifiez tous les branchements entre les enceintes satellites, le boîtier de commande, la source audio et le module Acoustimass. Assurez-vous que chacun des connecteurs est entièrement inséré dans la fiche correspondante.

• Vérifiez que le connecteur de l’enceinte concernée est entièrement inséré dans la fiche correspondante du module Acoustimass. • Pour déterminer si le problème se situe au niveau de la source audio ou du module Acoustimass, connectez une autre source audio au boîtier de commande. Si le système d’enceintes Companion 5 fonctionne correctement, le problème provient de la source audio d’origine. Si le problème persiste, il se situe au niveau du module Acoustimass. • Vérifiez les niveaux sur la source audio.
