IC-T3H - Radio amateur ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio amateur portative VHF
Marque	ICOM
Modèle	IC-T3H
Couverture de fréquences	144 - 146 MHz
Nombre de canaux	107 (100 mémoires + 1 prioritaire + 6 bandes de scanning)
Alimentation	7,2 V (batterie Ni-Cd, Ni-MH ou Li-Ion)
Consommation en émission	2 A
Consommation en réception	250 mA
Puissance HF	Haute : 5,5 W / Basse : 0,5 W
Dimensions (L x H x P)	54 x 132 x 35 mm
Poids	350 g (avec batterie BP-222)
Écran	Alphanumérique LCD rétro-éclairé
Fonctions principales	Scanning, squelch CTCSS/DTCS, bip de poche, codage DTMF, clonage, économiseur d'énergie, moniteur, S-mètre
Connecteurs	Antenne : BNC 50 Ω ; Micro externe : jack 2,5 mm 3 conducteurs ; HP externe : jack 3,5 mm 3 conducteurs
Température d'utilisation	-10 °C à +60 °C
Construction	Boîtier polycarbonate, châssis fonte d'aluminium, résistant à l'eau et à la poussière
Accessoires fournis	Batterie Ni-Cd BP-222, chargeur de bureau BC-146, clip ceinture MB-68, antenne, manuel d'utilisation
Entretien	Nettoyer avec un chiffon doux sec ; éviter les solvants ; stocker dans un endroit sec et tempéré
Sécurité	Ne pas exposer à l'humidité excessive ; utiliser uniquement les accessoires recommandés
Réparabilité	Pièces détachées disponibles via ICOM France ; clonage possible avec câble OPC-474

FOIRE AUX QUESTIONS - IC-T3H ICOM

Comment programmer les canaux mémoires sur l'IC-T3H ?

Appuyez sur la touche F, puis utilisez le clavier numérique pour entrer la fréquence. Appuyez de nouveau sur F pour mémoriser. Vous pouvez aussi utiliser le logiciel de clonage avec le câble OPC-478.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la batterie : avec la BP-222 (600 mAh) environ 4 heures, avec la BP-209 (1100 mAh) 8 heures, et avec la BP-211 (1850 mAh) jusqu'à 11 heures (cycle 5% émission, 5% réception, 90% veille).

Comment activer le bip de poche (pager) ?

Le bip de poche s'active par menu. Lors d'un appel, la radio émet une sonnerie pendant 30 secondes. Si vous ne répondez pas, un symbole clignote pour vous avertir d'un appel manqué.

Puis-je écouter les fréquences météo ou aéronautiques ?

Non, l'IC-T3H couvre uniquement la bande VHF 144-146 MHz (bande amateur 2 mètres).

Comment effectuer un balayage (scanning) ?

Appuyez sur la touche Scan pour lancer le balayage des fréquences, des canaux mémoires ou du canal prioritaire. Vous pouvez également définir des bandes de scanning.

Le chargeur fourni est-il rapide ?

Le chargeur BC-146 fourni est un chargeur de bureau standard. Pour une charge rapide, utilisez les modèles BC-119N ou BC-144 avec adaptateur.

Comment utiliser le clonage entre deux IC-T3H ?

Reliez les deux portatifs avec le câble OPC-474. Mettez l'émetteur en mode clonage (menu) et le récepteur en mode réception de clonage. Les données seront transférées automatiquement.

Puis-je utiliser une oreillette ou un micro externe ?

Oui, la radio dispose d'une prise jack 2,5 mm 3 conducteurs pour micro externe et d'une prise jack 3,5 mm 3 conducteurs pour écouteur. De nombreux accessoires sont compatibles.

Comment changer la batterie ?

Retirez le clip ceinture en le faisant glisser vers le bas. Déverrouillez le crochet du compartiment batterie et retirez l'ancienne batterie. Insérez la nouvelle en respectant les polarités.

Où puis-je télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur notice-facile.com dans la section dédiée à l'ICOM IC-T3H. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI IC-T3H ICOM

Compact et performant !

Ce nouveau portatif ICOM associe à la fois simplicité d'utilisation et performances :

Compact, léger, châssis très résistant, puissance HF de 5 W, écran rétro-éclairé alphanumérique, 100 canaux mémoires, fonctions scanning, etc... Quelles que soient vos exigences, vous pourrez toujours compter sur l'IC-T3H!

Construction robuste

Avec son boîtier en polycarbonate et son châssis moulé en fonte d'aluminium, l'IC-T3H ne craint ni l'eau ni la poussière et peut être utilisé dans des conditions extrêmes.

Dimensions réduites et poids plume

Avec une taille idéale de 54(L) x 132(H) x 35(P) mm et un poids de seulement 350 g, l'IC-T3H deviendra vite le compagnon indispensable de toutes vos aventures.

100 Canaux mémoires programmables

L'IC-T3H dispose de 100 canaux mémoires afin de pouvoir enregistrer les fréquences les plus souvent utilisées. Il est également possible de donner des noms à chaque canal (mnémoniques) et d'effectuer un balayage sur les canaux mémoires.

Canal prioritaire

Un canal prioritaire peut être programmé afin de veiller une fréquence souvent utilisée (le portatif contrôle toutes les 5 secondes les émissions eventuelles).

Squelch par tonalité de série (CTCSS)

Ce dispositif permet une veille silencieuse (codeur et décodeur).

Des codes DTCS sont également disponibles.

Bip de poche (pager)

Lorsque vous recevez un appel, la radio émet une sonnerie pendant 30 secondes et en cas de non réponse, un symbole clignote pour vous avertir qu'un appel a été reçu pendant votre absence.

Possibilité de programmation par clonage

Transférez le contenu de la programmation d'une radio vers une autre avec le câble de clonage OPC-474. Un logiciel est disponible afin de cloner et d'éditer les paramètres du portatif à partir d'un PC.

Codage DTMF

L'IC-T3H est doté de 5 canaux mémoires assignés au stockage de codes DTMF, comptant chacun jusqu'à 24 chiffres.

Le portatif dispose également d'une fonction pager utilisant des codes DTMF (avec platine optionnelle UT-108).

Et plus encore...

• Rétroéclairage de l'afficheur alphanumérique LCD.
• Différents modes d'affichage : indication de la fréquence, du nombre de canal ou du nom du canal.
• Power save (économiseur d'énergie).
• Fonction moniteur. S-mètre.
• Différents types de scanning : balayage des fréquences, des canaux, du canal prioritaire.
• Nombreux accessoires disponibles : batteries longue durée, microphones miniatures, casques-vox, oreillettes, câbles allume-cigares...

• Couverture de fréquences : 144 - 146 MHz
• Nombre de canaux : 107 (dont 1 canal prioritaire et

6 bandes de scanning)

• Alimentation externe

: 7.2 V

• Consommation

: Émission : 2 A

Réception: 250 mA

• Température d'utilisation

-10°C à +60°C

• Dimensions

: 54 (L) x 132 (H) x 35 (P) mm

• Poids : 350 g (avec BP-222) · Puissance : haute : 5.5W

asse: 0,5W

• Connecteur micro externe : Jack2,5 mm 3 conducteurs Connecteur antenne : BNC (50 Ω) ·Puissance audio : 300 mW Connecteur HP exter : Jack 3,5 mm

3 conducteurs

Accessions

AB-F3G : Support mobile

AB-F3GC: Support mobile avec chargeur allume-cigares

AD-94: Adaptateur chargeur pour BC-119 et BC-121

AD-98FSC: Adaptateur d'antenne J/BNC

BC-119N : Chargeur rapide (à utiliser avec 1 AD-94)

BC-137 : Chargeur de bureau (à utiliser avec 1 BC-122E)

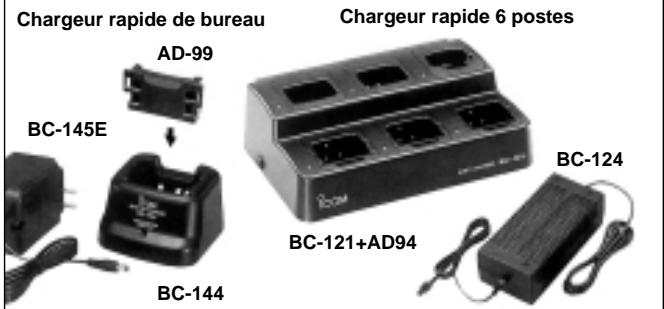

BC-144 : Chargeur de bureau rapide

(Alimentation 220 V fournie)

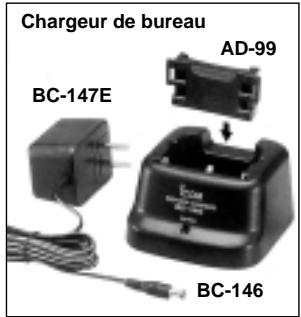

BC-146 : Chargeur de bureau (à utiliser avec 1 BC-122E)

et livre avec un AD-99)

BC-121: Multi-chargeur rapide

(autiliseravec6AD-94et1BC-124)

BC-124 : Alimentation pour BC-121

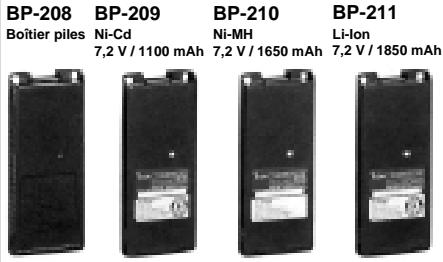

BP-208: Boîtier 6 piles R6

BP-209 : Batterie Ni-Cd 7,2 V / 1100 mAh (autonomie 8 h*)

BP-210: Batterie Ni-Mh 7,2V/1650 mAh (autonomie 11 h*)

BP-211: Batterie Li-Ion 7,2V/1850mAh

BP-222: Batterie Ni-Cd 7,2 V / 600 mAh (autonomie 4h*)

EP-JD1301: Oreillette pivot équipée micro cravate

EP-500S : Oreillette équipée micro flexible

EP-OT1FBL : Oreillette discrète

EP-OT2FNL: Écoute discrète mic / PTT déporté

*Consommation suivant le cycle: 5 % émission, 5 % réception, 90 % veille.

BOITIER PILES ET BATTERIES

EP-OT3FNL: Écoute discrète mic et PTT déporté

EP-SAT01: Micro oreillette haute résistance

EP-SHC300S : Oreillette avec tour d'oreille

FA-SC55V : Antenne flexible VHF

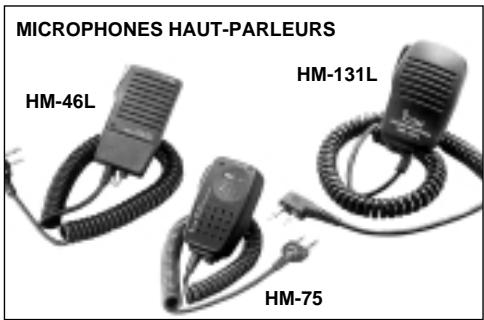

HM-46L: Microphone haut-parleur miniature

HM-54 : Microphone haut-parleur

HM-75A: Microphone haut-parleur

(avec commandes programmables)

HM-131L : Microphone haut-parleur

HM-JD3601: Microphone haut-parleur

HM-OTF3L : Microphone haut-parleur étanche

HS-51: Microphone casque VOX

HS-94 : Oreillette avec micro flexible (doit être utilisé avec)

VS-1L)

HS-TELEX300: Casque micro écouteur spécial

brigade d'intervention

HS-TF1010LVOX : Casque anti-bruit actif avec micro

différentiel et vox

HS-TF1110LVOX : Casque anti-bruit passif avec micro

différentiel et vox

HS-OTNAF3: Casque léger avec micro flexible

HS-OTOHF3 : Casque avec micro flexible

HS-SATCAS100 : Casque 2 écouteurs avec micro flexible

HS-TRA3185 : Casque militaire version cobra

LC-ERFXX: Housse cuir avec clip pivot

LC-BF3GNC : Housse nylon cordura clip métal

LC-BF3GNP : Housse nylon cordura clip pivot

LC-BF3GTCP : Housse cuir clip pivot

LC-ERF12PIVO : Housse cuir adaptable chargeur

bureau

LC-B23620: Baudrier couleur orange

LC-B2362N : Baudrier couleur noir

MB-25: Support métallique avec attache velcro

MB-68 : Clip ceinture

MB-74: Clip ceinture crocodile

MB-87: Clip ceinture crocodile pivot

OPC-474: Câble de clonage entre portatifs

OPC-478: Câble de clonage entre portatif et PC

SP-13 : Oreillette

VS-1L: Boîtier VOX (doit être utilisé avec un HS-94)

X-17 : Micro laryngophone

etc...

HM-128L: Microphone oreillette

L'IC-T3H est livré avec :

Une batterie Ni-Cd BP-222, un chargeur de bureau BC-146, un clip ceinture MB-68, une antenne et une notice d'utilisation en français.
