MODE D'EMPLOI 70009 E-FRANSAT HD-W CGV

Rechercher toutes les chaînes d’un satellite 24 Rechercher les chaînes BIS TV (AB3 ou Hotbird) 24 Lancer la recherche des chaînes : 24

Utilisation au quotidien 26

6.1. Contrôle du volume 26 6.2. Regarder une chaîne de télévision 26 6.2.1. Utiliser la liste des chaînes à accès rapide 26 6.2.2. Verrouiller une chaîne TV ou une Radio 26 6.2.3. Effacer (supprimer) une chaîne TV ou une Radio 27 Supprimer un marqueur 38

Lecture en boucle d’un morceau d’enregistrement 38 Comment utiliser la liste de favoris 42 7. Description des menus 43 7.1. Editer les chaînes 43 7.2. Réglages 43 N’ouvrez jamais l’appareil ; cela vous exposerait à des risques de chocs électriques mortels et vous ferait perdre le bénéfice de la garantie. Toute rupture de l’étiquette d’inviolabilité marquée : «Warranty void if seal is broken or removed1» annulera la garantie de l’appareil. Si nécessaire, confiez votre équipement à un réparateur spécialisé. Protection contre la foudre : en cas d’orage, nous vous recommandons d’éteindre le terminal, de débrancher son cordon d’alimentation de la prise secteur et de déconnecter le câble d’antenne afin d’éviter tout dommage. Placez le terminal à l’intérieur, dans un endroit sec et correctement ventilé, à l’abri des rayons du soleil, suffisamment éloigné d’éventuelles sources de chaleur (radiateur par exemple). Ne le posez pas sur un objet mou tel que tapis ou mousse. Il est important de vérifier qu’il y a suffisamment d’espace autour de l’appareil afin d’assurer une ventilation correcte. Ne manipulez pas l’appareil ou les câbles avec les mains mouillées ou dans une atmosphère très humide. Quand vous n’utilisez pas votre terminal pendant une longue période (vacances par exemple), débranchez le du secteur et du câble antenne afin de faire des économies d’énergie et de le protéger contre un éventuel « Coup de Foudre ». Ne posez aucun objet sur votre terminal. Si celui ci doit être installé dans un meuble, prévoyez au moins 6cm d’espace libre au-dessus. Vérifiez qu’aucun objet n’est entré dans l’appareil par ses fentes de ventilation car cela pourrait l’endommager irrémédiablement. Les fentes de ventilation ne doivent jamais être obstruées. Ne posez jamais d’objets lourds sur le terminal, même s’il n’est pas en service. Ne posez jamais de récipient contenant un quelconque liquide à proximité ou sur le terminal. Assurez-vous qu’aucun liquide n’entre dans l’appareil. N’utilisez jamais de détergents liquides pour le nettoyer. La présence d’un quelconque liquide à l’intérieur de l’appareil vous exposerait à des risques de chocs électriques mortels. Déplacer le terminal depuis un endroit froid vers un endroit chaud peut faire apparaître de la condensation. Dans ce cas, attendez au moins deux heures avant de le remettre en route pour permettre à la condensation de s’évacuer totalement. 1 : La garantie de l’appareil est annulée si cette étiquette est cassée ou enlevée.

CGV ne peut être tenu pour responsable de dommages occasionnés du fait de la non-observation des consignes de sécurité ou d’une utilisation inappropriée de l’appareil.

Conservez la totalité du matériel d’emballage original pour un éventuel retour de l’appareil en SAV.

MARQUAGE POUR L’EUROPE Le marquage CE qui est attaché à ce produit signifie sa conformité aux directives EMC (2004/108/EC), EN 60065 et LVD (2006/95/EC).

Guide électronique des programmes (EPG) Contrôle parental suivant les recommandations du Conseil Supérieur de l’Audiovisuel (CSA) Verrouillage des chaînes par l’utilisateur (mot de passe (code PIN) demandé pour afficher la chaîne) Suppression de chaînes (uniquement les chaînes gratuites non incluses dans le service FRANSAT) Listes de chaînes favorites : Plusieurs listes à créer à volonté. Renumérotation des chaînes favorites Pause du direct ('Time-Shifting') pour une maitrise totale du direct Enregistrement numérique des chaînes (Simple et Haute Définition : SD et HD) sans perte de qualité, sur support de stockage USB externe. Insertion de « marques pages » dans les enregistrements numériques Fonction Programmateur (Timer) Prévisualisation des programmes dans le menu (fonction PIG - Picture In Graphics -) Eco-veille : Très faible consommation en mode veille (~0,8 W +/- 0,05W) Lecture des fichiers multimédias AUDIO et PHOTOS (MP3 et JPEG). Mise à jour du logiciel par USB ou automatique par les airs (OTA) Commutation DiSEqC 1.0. Permet de commuter 1 parmi 4 têtes LNB au maximum. Résolution HDMI 576p, 720p ou 1080i Affichage du menu en plusieurs langues

• La télécommande

• 2 piles LR03/AAA de 1,5V • Un guide d’installation rapide • Ce manuel d’utilisation

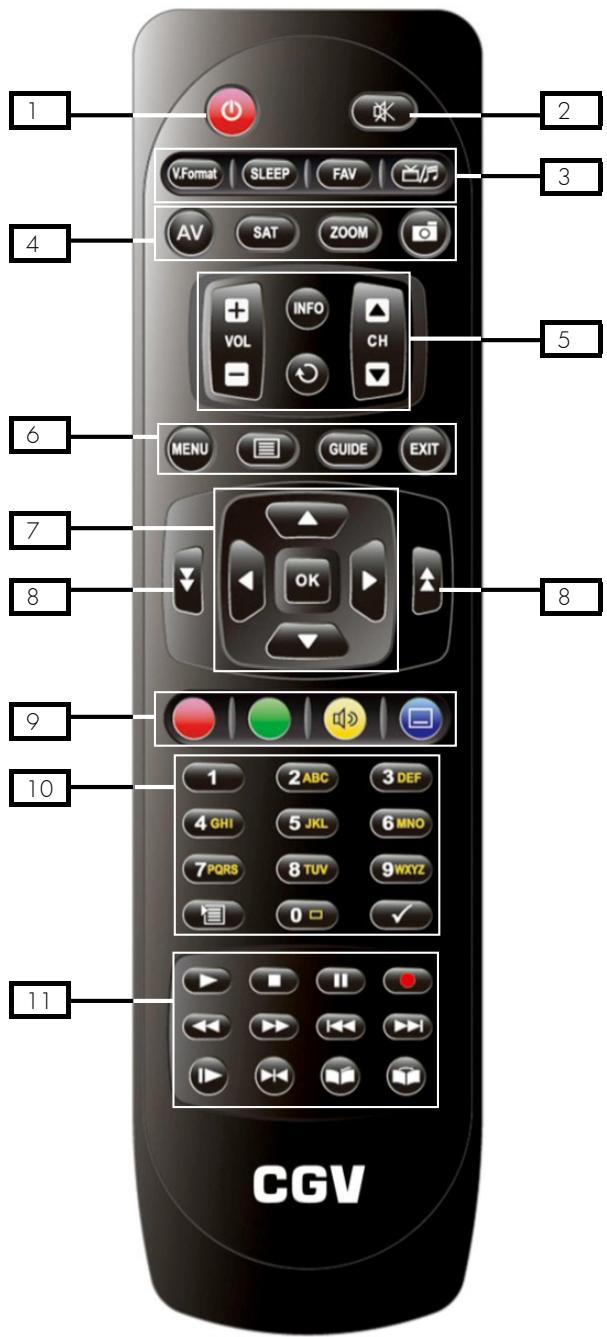

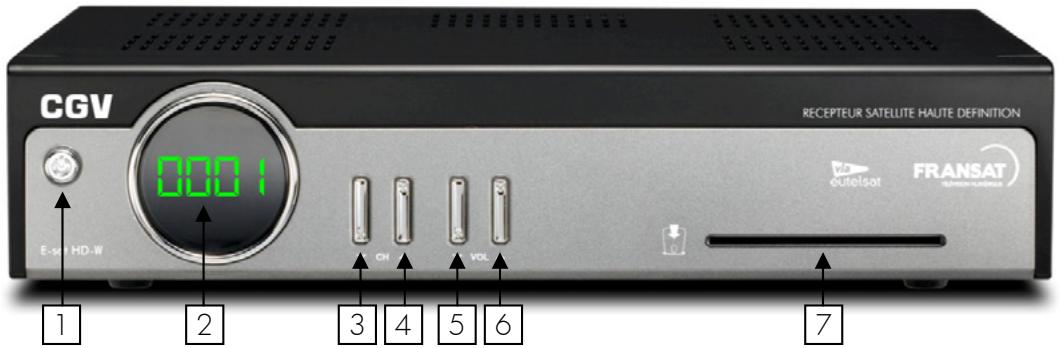

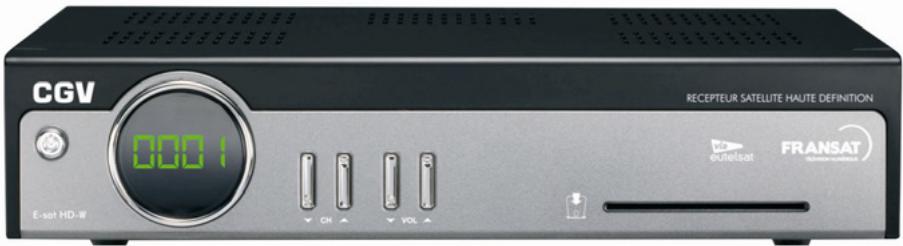

CH ▲ : sélection/affichage de la chaîne suivante. Déplacement vers le haut dans les menus. VOL ▼ : diminution du volume. Déplacement vers la gauche dans les menus. VOL ▲ : augmentation du volume. Déplacement vers la droite dans les menus. Lecteur de carte à puce : voir §2.1.1 p7 ci-après.

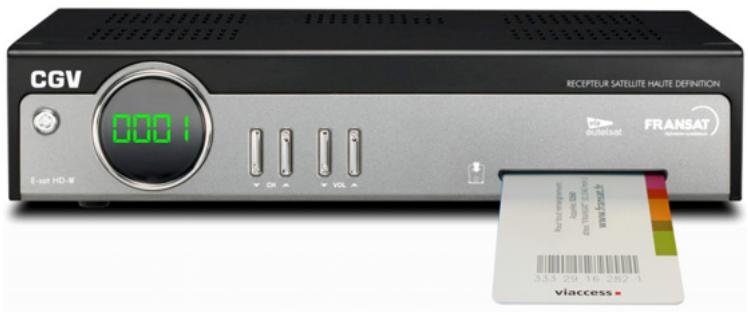

Utilisation de la carte à puce fournie

Votre E-SAT HD-W est équipé d’un lecteur de carte à puce qui vous ouvre l'accès aux chaînes de la

TNT disponibles sur le satellite ATLANTIC BIRD 3 (AB3) (5° Ouest) (Voir §3.4, page 16 pour savoir comment pointer sa parabole.) avec FRANSAT. Pour pouvoir accéder à l’offre de service FRANSAT, insérez votre carte à puce dans la fente du lecteur prévu à cet effet, puce vers le bas comme indiqué sur l’image ci-dessous. Sens d’introduction de la carte : La « puce » doit être dirigée vers le bas, comme indiqué sur l’image.

'Time-Shifting' (Pause du Direct), il est obligatoire de brancher un disque dur USB sur cette prise.

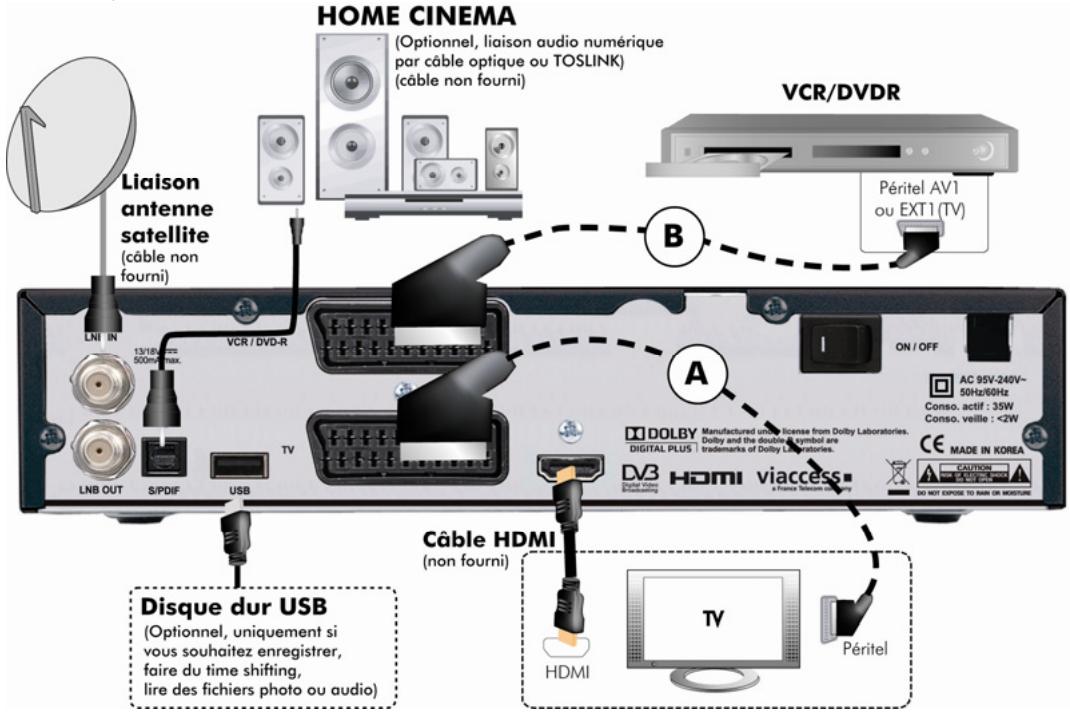

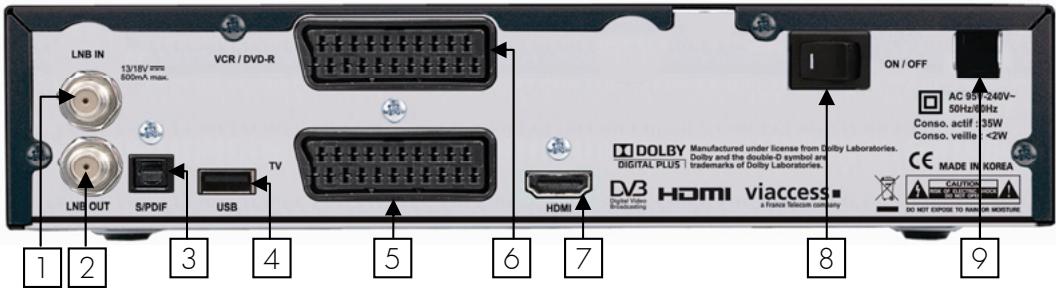

5. TV : Reliez ce connecteur péritel à la prise péritel de votre téléviseur (branchement facultatif. Obligatoire si vous désirez visualiser l’appareil que vous avez connecté sur la prise péritel DVD-R ou bien si vous n’utilisez pas la prise HDMI). 6. VCR/DVD-R : Branchez votre magnétoscope ou enregistreur de DVD (DVD-R) sur cette prise péritel (branchement facultatif). Attention, pour visualiser votre magnétoscope ou enregistreur de DVD (DVD-R) branché sur cette prise, la prise péritel TV (5) doit être connectée sur votre TV et le E-SAT HD-W doit être en mode AV ou bien en mode veille avec l’option de « Bouclage péritel » activée (ce qui n’est pas le cas par défaut). 7. HDMI : Sortie audio/vidéo numérique HDMI à brancher sur votre TV pour bénéficier de la haute définition. 8. ON/OFF : Permet d’allumer/éteindre votre E-SAT HD-W. 9. ALIMENTATION : à brancher sur une prise secteur 95V-240V~.

REMARQUE : Les piles, y compris celles qui ne contiennent aucun métal lourd, ne doivent pas être jetées avec les ordures ménagères. Veuillez vous débarrasser des piles usagées d’une façon ne présentant aucun danger pour l’environnement. Renseignez-vous sur la réglementation en vigueur dans votre région à ce sujet.

(SLEEP) : Permet de programmer la mise en veille automatique du votre E-SAT HD-W.

(FAV) : Accès direct aux listes de chaînes favorites (Voir §6.10.2, page 42). : Cette touche vous permet de passer de la liste des chaînes TV à la liste des radios et inversement.

GROUPE DE TOUCHE 4 :

: Permet d’effectuer une capture d’écran (nécessite d’avoir un disque dur USB connecté)

: Permet de revenir sur la chaîne précédemment sélectionnée. «CH▲»/«CH▼» : changement de chaîne.

: Lorsque vous regardez un programme TV, ces touches vous permettent de prendre connaissance du programme courant/suivant des autres chaînes de TV sans pour autant changer de chaîne ("zapping virtuel") (Appuyez sur

(OK) si vous souhaitez vous rendre sur l’une des chaînes). Lorsque vous êtes dans un menu, ces touches vous permettent de vous déplacer vers le haut/bas mais aussi de changer des paramètres. (OK) : Lorsque vous regardez un programme TV, cette touche vous permet d’afficher la liste des chaînes. Dans le menu, cette touche vous permet aussi d’entrer dans un sous-menu et de sélectionner des paramètres. Dans la liste des enregistrements, cette touche permet de lancer la lecture d’un enregistrement.

9. (VERT) : Permet d’effectuer certaines actions spécifiques dans les menus (cela sera alors toujours indiqué dans la barre d’aide située en bas de l'écran). (JAUNE) : Permet de sélectionner la bande son de la chaîne affichée. Cette touche permet aussi d’effectuer certaines actions spécifiques dans les menus (cela sera alors toujours indiqué dans la barre d’aide située en bas de l'écran) (voir §6.2.5 p28). (BLEUE) : permet d’activer et de sélectionner des sous-titres si la chaîne en transmet. Cette touche permet aussi d’effectuer certaines actions spécifiques dans les menus (cela sera alors toujours indiqué dans la barre d’aide située en bas de l'écran) (voir §6.2.6 p29).

à la manière d’un téléphone portable, depuis la liste des chaînes.

: Permet d’afficher la liste de vos enregistrements contenus dans votre disque dur USB connecté sur le E-SAT HD-W. (Voir §6.5, page 37) : Dans une liste de fichiers (photo, enregistrement, musique), cette touche permet de marquer les fichiers que vous souhaitez supprimer ou ajouter dans la liste de lecture MP3. 11. GROUPE DE TOUCHE 11 : : Permet de relancer la lecture suite à un appui sur pause. : Permet d’arrêter la lecture d’un fichier MP3, d’un enregistrement ou du 'Time-Shifting'. : Permet d’activer la fonction 'Time-Shifting' et ainsi mettre en pause un film, une émission, lorsque vous le souhaitez (cette fonction nécessite le branchement d’un disque dur USB sur le ESAT HD-W) (Voir §6.6 p39 ). : Permet de démarrer l’enregistrement d’une chaîne (cette fonction nécessite le branchement d’un disque dur USB sur le E-SAT HD-W) (Voir §6.4 p33). , : Ces touches permettent d’effectuer un retour/avance rapide pendant la lecture d’un enregistrement, pendant un 'Time-Shifting' ou encore pendant la lecture de fichier audio (MP3). Plusieurs appuis sur ces touches permettent de modifier la vitesse du retour/avance rapide. : Permet d’éffectuer des sauts de 1 min en arrière dans la lecture d’un enregistrement. : Permet d’éffectuer des sauts de 1 min en avant dans la lecture d’un enregistrement. : Permet d’activer le mode ralenti. Plusieurs appuis sur cette touche permettent de modifier la vitesse du mode ralenti (x1/2 ou x1/4). Cette fonction est uniquement disponible lors de la lecture d’enregistrement. : Lecture en boucle d’un morceau d’enregistrement. Après avoir appuyé 1x sur la touche « Marqueur », un premier appui sur cette touche vous permet de fixer un point de départ, puis un second appui sur cette touche vous permet de délimiter la fin de la boucle que vous souhaitez lire. Le troisième appui permet d’annuler la lecture en boucle du passage sélectionné. : Touche « Marqueur ». Lorsque vous souhaitez interrompre la lecture d’un enregistrement, appuyez 2 fois sur cette touche pour poser un marqueur. : Touche « Allez au marqueur ». Cette touche vous permet, lorsque vous avez positionné au moins un marqueur dans un enregistrement, d’effectuer un saut vers ce marqueur et ainsi reprendre la lecture de votre enregistrement à l’endroit ou vous aviez positionné le marqueur.

Si votre TV dispose d’une entrée HDMI, préférez ce branchement plutôt que la prise péritel, la qualité en sera améliorée et vous pourrez bénéficier de la Haute Définition.

L'orientation (le pointage) de la parabole se fait, selon un axe horizontal et un axe vertical :

1) L'azimut : c'est la rotation horizontale de l'antenne par rapport à un axe vertical (l'axe vertical en question est généralement le mât sur lequel la parabole est fixée, à la condition que ce mât soit effectivement vertical, c'est-à-dire qu'il soit "de niveau"). 2) L'élévation : l'élévation est la rotation haut-bas de l'antenne par rapport au plan horizontal de la terre. ATTENTION: L'azimut et l'élévation dépendent directement et sensiblement de la position géographique de l'endroit où est installée la parabole. Voici un tableau qui donne quelques points géographiques répartis sur la France : (Ce tableau a été rempli à partir des valeurs données sur le site internet en anglais : http://www.dishpointer.com.) (Le site http://www.satlex.net/fr/azel_calc-params.html en français peut aussi être utilisé...) Ville en France Calais (62100) Brest (29200) L'affinage du pointage de la parabole doit se faire en utilisant les indications de Niveaux et Qualité du signal d'antenne (parabole) qui sont données sur la quatrième page de la première installation (voir §5.1.4, page 22). La position de la parabole doit être affinée en recherchant les limites d'azimut et d'élévation à partir desquelles il n'y a plus de signal correct (Niveau et Qualité) ; la position optimale de la parabole sera le point milieu entre ces limites d'azimut et d'élévation…

La plupart des fonctions du E-SAT HD-W sont accessibles soit directement par une touche de la télécommande, soit par un système simple de menus et sous-menus.

Dans la plupart des menus et sous-menus, une zone d’aide contextuelle, affichée en bas de l’écran, rappelle les fonctions attribuées aux touches de la télécommande. Pour des raisons d’ergonomie, il se peut que certaines touches ne soient pas représentées dans certains menus.

Utilisation des menus

(MENU) permet d’ouvrir le menu principal, de revenir au menu précédent.

• Les touches permettent de naviguer dans les différents menus et sous-menus, de modifier la valeur de certains paramètres, de sélectionner une réponse à une question.

• La touche (OK) permet d’activer la fonction de modification d’un paramètre, de valider une modification ou de répondre à une question. • Dans certains menus, les touches de couleur (ROUGE), (VERT), (JAUNE) et (BLEU) sont utilisées pour effectuer des actions spéciales (indiqué dans l’aide contextuelle au bas de l’écran). • La touche

(EXIT) permet de quitter les menus ou une fonction.

pour sélectionner un caractère sur

(OK) pour valider le caractère sélectionné.

Lors de la première mise sous-tension, votre E-SAT HD-W va automatiquement démarrer un processus d’installation rapide et simplifié. Ce chapitre détaille comment se déroule l’installation rapide. Afin de profiter pleinement des avancées technologiques de votre E-SAT HD-W, il est important que l'ensemble de votre installation (paraboles, câbles et accessoires divers) soit de bonne qualité.

de la télécommande ou de la face avant.

2. Si l’afficheur indique « LAnG » : Vérifiez tous les branchements (voir §3.1 p14) et avec la

télécommande de votre TV, sélectionnez l’entrée sur laquelle votre E-SAT HD-W est connecté

3. Si l’afficheur n’indique rien, reste noir, vérifiez alors que l’interrupteur situé en face arrière est sur la position ON ; vérifiez aussi que le E-SAT HD-W est bien branché sur une prise secteur fonctionnelle.

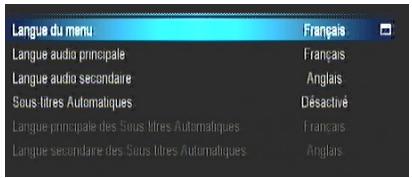

(OK), passez en mode modification de ce paramètre ; dans la liste des différentes langues de menu disponibles qui s'ouvre, avec les touches et

, sélectionnez la langue souhaitée et validez votre choix avec la touche (OK). Une fois la langue sélectionnée, les menus seront immédiatement affichés dans cette langue. • « Langue audio principale » : Son fonctionnement est le suivant, lorsque vous regardez un programme : − Si la langue audio principale préférée est disponible, elle sera alors automatiquement sélectionnée. − Sinon, si la langue audio secondaire préférée est disponible, elle sera automatiquement sélectionnée. − Si aucune des deux langues audio préférées n’est disponible, la bande son par défaut sera sélectionnée. • « Sous-titres Automatique » : Pour activer en permanence les sous-titres, appuyez au préalable sur la touche (OK) puis utilisez les touches pour sélectionner « Activé » puis sur (OK) pour valider votre choix. Son fonctionnement est le suivant : Lorsque vous regarderez un programme, les sous-titres s’afficheront automatiquement dans la langue préférée sélectionnée, si elle est disponible sur la chaîne regardée. NOTE : il est possible de sélectionner deux langues préférées pour les sous-titres. Dans ce cas le fonctionnement est le suivant : Si la langue principale des sous-titres automatiques préférée est disponible, les sous-titres sont affichés dans cette langue. Sinon, si la langue secondaire des sous-titres automatiques préférée est disponible, les sous-titres sont affichés dans cette langue.

Appuyez sur la touche

(ROUGE) de la télécommande pour passer à l’étape suivante.

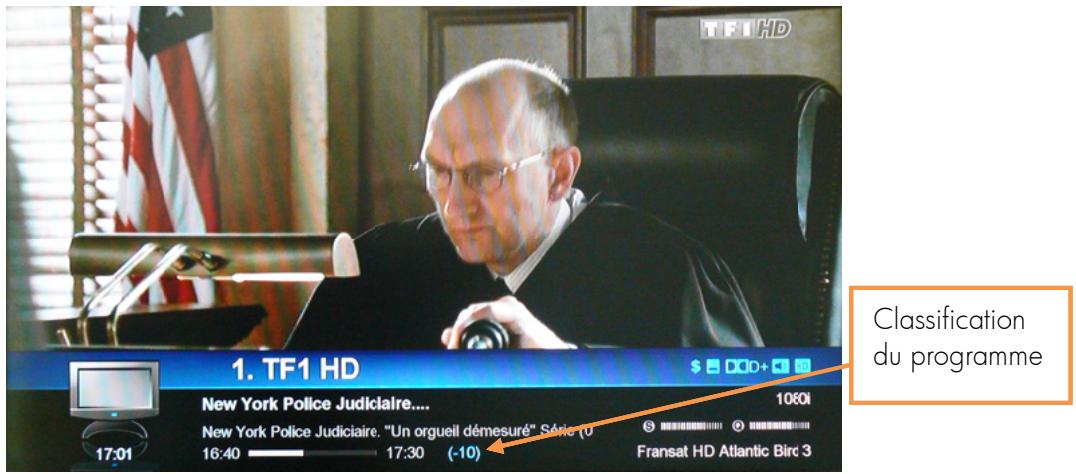

Les programmess télévisés sont classifiés par le CSA (Connseil Supérieur de l’A Audiovisuel) en fonctio on du niveau de violence, de nudité et de e langage des contenus. Il existe cinq ca atégories (cinq niveaux de moralité) : Dénominatio on

Pictogram mme du CSA correspond dant

(INFO) de la téléccommande) :

Classificatio on du programme

Une fois ce choix effectué vous devez obligatoirement entrer un mot de passe (code PIN) pour pouvoir avoir accès aux contenus bloqués. Attention : le mot de passe (code PIN) 0000 est interdit.

Appuyer sur la touche

(ROUGE) pour passer à l’étape suivante.

• « Type de recadrage » : choisissez l’option de recadrage. Le type de recadrage proposé par défaut (« Boîte à lettre (Letter-Box) ») est le plus utilisé et il est recommandé de conserver ce paramètre. • « Résolution HDMI » : pour une meilleure qualité d’image, laissez ce paramètre sur 1080i. • « Sortie audio Dolby Digital» : permet d’activer ou de désactiver la sortie audio numérique S/PDIF. Si vous n’avez pas connecté de Home-cinéma à cette prise, laissez ce paramètre sur désactivé. • « Format audio sur la sortie HDMI » : en "PCM", l’E-SAT HD-W s’occupe du décodage audio et envoie un signal audio stéréo standard à la TV via la prise HDMI. En "Bitstream", l’E-SAT HD-W envoie l’audio, sans aucun traitement, directement à la TV qui doit alors s’occuper elle-même du décodage. Si votre TV n’est pas capable de décoder le Dolby Digital ou si vous ne le savez pas, laissez le paramètre sur PCM, afin d'assurer que votre TV puisse toujours fournir le son. • « Mode éco (veille basse consommation » : Sélectionnez NON si vous avez connecté un appareil (enregistreur DVD, magnétoscope etc.) sur la prise péritel VCR/DVD-R du E-SAT HD-W et/ou si vous avez branché un appareil (second récepteur satellite) sur la prise « LNB OUT » du E-SAT HD-W, sinon laissez OUI. (ATTENTION : en choisissant NON, votre E-SAT HD-W consommera plus de courant lorsqu'il est en veille…) Appuyer sur la touche

(ROUGE) pour passer à l’étape suivante.

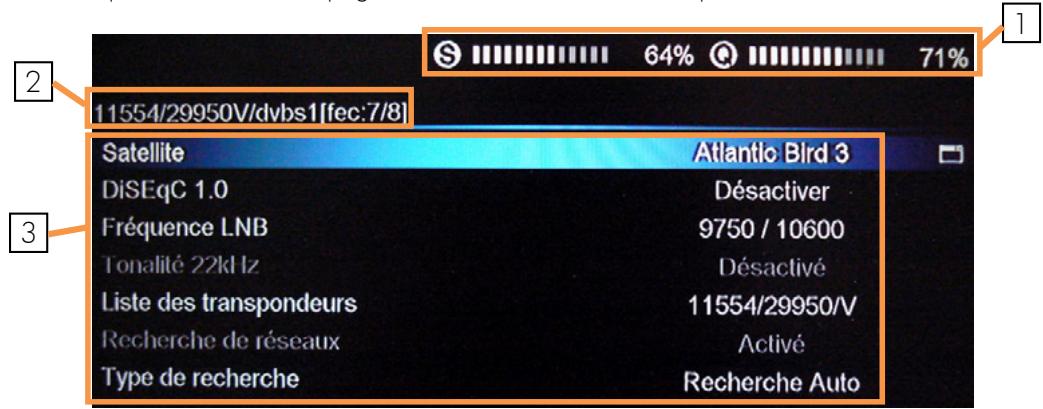

(Qualité) du signal d'antenne (parabole) :

(Qualité) est supérieure à 60%, cela indique qu’un signal correct est fourni par la parabole et donc que les chaînes de la TNT devraient être trouvées. Si ce n’est pas le cas ( (Qualité) = 0% par exemple), alors vous devrez vérifier tous vos branchements, procéder éventuellement à des réglages de la tête de votre parabole ou encore corriger l’orientation de votre parabole qui doit être orientée précisément vers le satellite sélectionné (par exemple : Atlantic Bird 3 situé à 5° Ouest par rapport au Sud, pour FRANSAT). 2)

Paramètres du transpondeur couramment sélectionné : fréquence en MHz, débit de symbole en MS/s et polarité, type de modulation, constellation (DVB-S2 uniquement), FEC, pilotes

Attention : le satellite n’est pas modifiable (bloqué sur Atlantic Bird 3) lorsque l’option « Type de recherche » est égale à « Recherche Rapide ». Permet de commander un commutateur DiSEqC 1.0 présent dans votre DiSEqC 1.0 installation (sélection d’un port parmi 4). Permet de sélectionner la fréquence des oscillateurs locaux de votre LNB. Fréquence LNB Attention : ce paramètre n’est pas modifiable lorsque l’option « Type de recherche » est égale à « Recherche Rapide ». Tonalité 22kHz Ce paramètre n’est pas modifiable (toujours désactivé).

Permet de sélectionner le type de recherche à effectuer. Voir §5.1.4.2.

Le E-SAT HD-W vous propose trois types de recherche. Le type de recherche à utiliser dépend de différents paramètres : le satellite pointé par votre parabole, le type de carte à puce en votre possession (FRANSAT ou BIS TV), les chaînes auxquelles vous voulez avoir accès… Reportez-vous au tableau ci-dessous pour sélectionner le type de recherche adapté à vos besoins.

Sélection du satellite possible

Transpondeurs recherchés

- Les chaînes gratuites d’Atlantic Bird 3 ne vous intéressent à priori pas (Il est toujours possible de les installer plus tard). - Vous possédez uniquement une carte à puce FRANSAT - Votre parabole pointe sur Atlantic Bird 3 - Les chaînes gratuites d’Atlantic Bird 3 vous intéressent. OU - Vous voulez installer toutes les chaînes (gratuites et cryptées) du satellite sélectionné. - Vous possédez une carte à puce BIS TV. - Votre parabole pointe sur Atlantic Bird 3 (AB3) ou Hotbird.

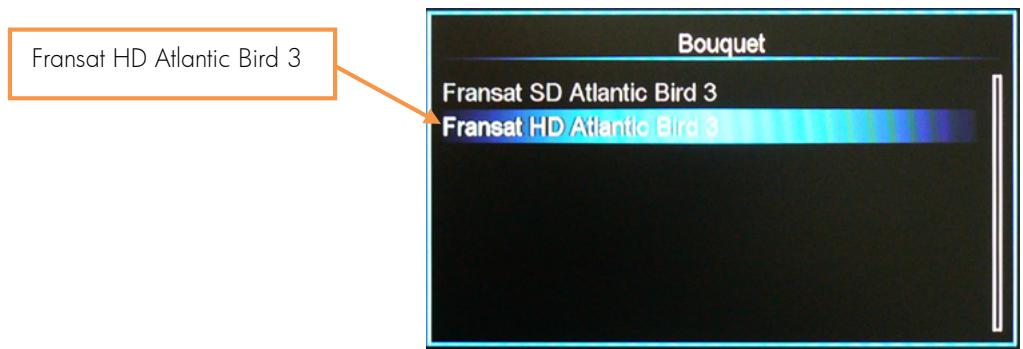

Rechercher les chaînes FRANSAT uniquement

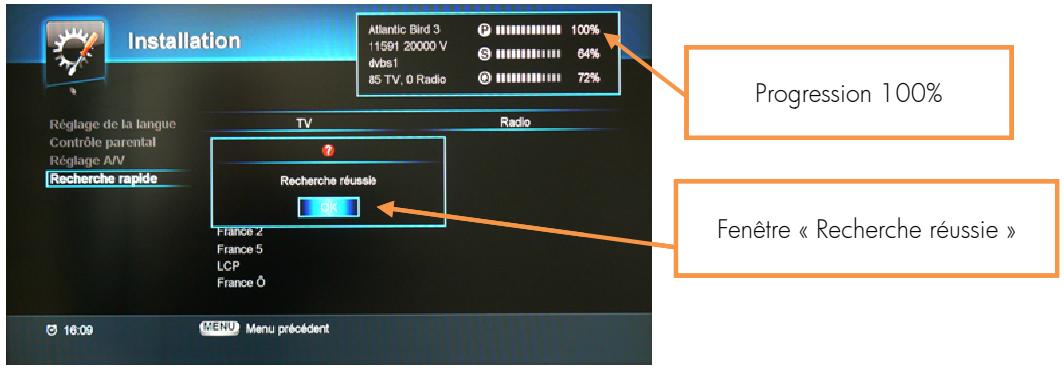

(OK) lorsque la fenêtre "Rechherche réussie" s’afficche :

Pour couper provisoirement le son, appuyez sur la touche

. Appuyez à nouveau sur la touche

pour le réactiver. Pour une qualité de son optimale, il est recommandé de régler le volume du ESAT HD-W à 50% de sa capacité.

Regarder une chaîne de télévision

Passez à la chaîne suivante/précédente en appuyant sur les touches «CH▲»/«CH▼». Sélectionnez une chaîne en tapant son numéro à l’aide des touches numériques «0» à «9», la fenêtre « Sélection des chaînes » s’ouvre puis la chaîne s’affiche après quelques secondes.

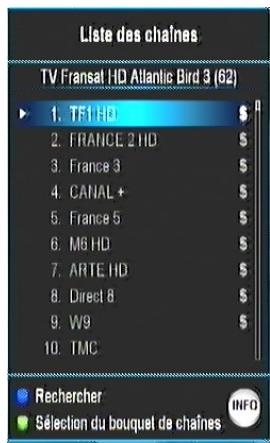

Utiliser la liste des chaînes à accès rapide

Utilisez les touches appuyez sur

pour vous déplacer dans la liste, puis

pour afficher la chaîne sélectionnée.

Utilisez les touches pour déplacer plus rapidement la sélection

(surbrillance en blanc) par saut d’un page vers le bas/haut.

Lorsque la liste des chaînes à accès rapide est ouverte, vous avez

également accès à trois fonctions importantes : • Touche (VERTE) : ‘Sélection du Bouquet de chaînes’ : Permet de choisir le bouquet SD ou HD de FRANSAT ou toutes les chaînes disponibles sur Atlantic Bird 3 (le bouquet « Fransat SD Atlantic Bird 3 » contient les même chaînes que le bouquet « Fransat HD Atlantic Bird 3 » mais sans les 4 chaînes HD). • Touche (BLEUE) : ‘Rechercher’ : Pour rechercher une chaîne en entrant son nom. • Touche «INFO» : Pour obtenir des informations techniques sur la chaîne sélectionnée. Les utilisations de ces fonctions sont détaillées dans les chapitres suivants.

Verrouiller une chaîne TV ou une Radio

• Sélectionner le menu Editer les chaînes (icône la plus à gauche) puis entrez votre mot de passe (code PIN). • Appuyez sur la touche

pour atteindre la liste des chaînes.

• Choisissez la chaîne à verrouiller et appuyer sur la touche

(VERTE) pour la verrouiller.

La chaîne TV ou la radio est dès lors verrouillée ; vous constatez que le pictogramme s’affiche dorénavant à coté du nom de la chaîne ou de la radio pour indiquer qu'elle est verrouillée.

Pour déverrouiller, sélectionnez la chaîne/radio à déverrouiller (chaîne/radio ayant le pictogramme ) puis appuyez sur la touche

(VERTE) pour désactiver le verrouillage.

(ROUGE) n’apparait pas dans le bas du menu « Editer les chaînes »). Pour effacer (supprimer) une chaîne TV ou une radio procédez de la même manière que pour le verrouillage d’une chaîne (voir chapitre précédent) mais en utilisant la touche (ROUGE). La suppression des chaînes ne prend effet que lorsque l’on quitte le menu « Editer les chaînes ». Notez que vous devrez effectuer une nouvelle recherche des chaînes TV ou radios si vous souhaitez remettre celles qui ont été supprimées dans la liste. (Voir §5.1, page 18 pour faire une recherche des chaînes TV et radios).

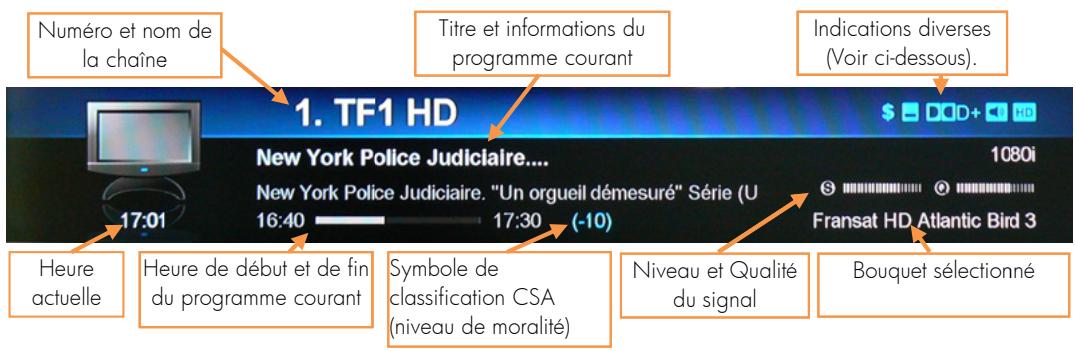

Numéro et no om de la chaîne e

Titre et informatio ons du programme courant

Niveau et Qualité du signal

Indications diverses

La chaîne diffuse de es sous-titres. La chaîne diffuse auu moins une bande son au format Dolby Digital ou Dolby Digital Plus. La chaîne est une chhaîne haute définition Plusieurs pistes audio sont disponibles

ATTENTION, il peut arriver que certaines chaînes montrrent que plusieurs pistes audio sont disponibles ous les sélectionnez, vous ne remarquez aucun changement ou o le changement atttendu mais lorsque vo ne correspond pas p à celui souhaité, ce problème est dû à une mauvaise trannsmission des informa ations de la part de la chaîne TV ; CG GV ne peut en aucuun cas contrôler le contenu des informa ations es chaînes TV. transmises par le

apparaît dans le bandeau d’informations. Appuyez sur la touche

(BLEU) puis sélectionnez les sous-titres que vous désirez afficher.

Ces derniers seront alors affichés lorsque vous quitterez ce menu (touche

ATTENTION, il peut arriver que certaines chaînes montrent que plusieurs pistes sous-titres sont disponibles mais lorsque vous les sélectionnez, aucun sous-titre n’apparait ou la piste sous-titres ne correspond pas à celle souhaitée ; ce problème est dû à une mauvaise transmission des informations de la part de la chaîne TV ; CGV ne peut en aucun cas contrôler le contenu des informations transmises par les chaînes TV.

Si la chaîne en cours propose ce service, le pictogramme bandeau d’informations. Appuyez sur la touche

pour afficher la page d’accueil du télétexte.

Sélectionnez la page que vous désirez afficher en saisissant son numéro à l’aide des touches numériques. Vous pouvez sélectionner directement les sous titres télétexte à l’aide de la touche appuyez sur la touche

(EXIT) ou à nouveau sur la touche

(BLEU). Pour fermer le télétexte,

affiché dans le bandeau d’information) mais lors de l’appui sur la touche un écran noir s’affiche et aucune information télétexte n'est disponible ; CGV ne peut en aucun cas contrôler le contenu des informations transmises par les chaînes TV.

NOTE : Vous pouvez également modifier la résolution HDMI à partir du menu « Réglages/Préférences/Réglages Aud./Vid. » (voir §7.2.2 p43). Pour obtenir la meilleure qualité d'affichage, il est recommandé d'utiliser la résolution 1080i si votre TV le supporte. ATTENTION, modifier la résolution n’est pas sans risque et est dans une grande majorité des cas inutile car le E-SAT HD-W règle toujours automatiquement la plus haute résolution d’image en fonction de l’écran sur lequel il est branché. Toutefois, si suite à une modification, votre écran reste noir, sans plus aucune image, appuyez 2 fois sur la touche (V.Format) puis attendez que l’image s’affiche à nouveau sur votre TV ; si l'image ne se réaffiche dans les quelques secondes (10 à 20 sec selon les TVs), recommencez plusieurs fois l’opération (2 appuis sur ) jusqu'à obtenir une image. Vérifiez que votre TV est toujours sur son entrée HDMI (INPUT/SOURCE HDMI) sur laquelle est branchée votre E-SAT HD-W.

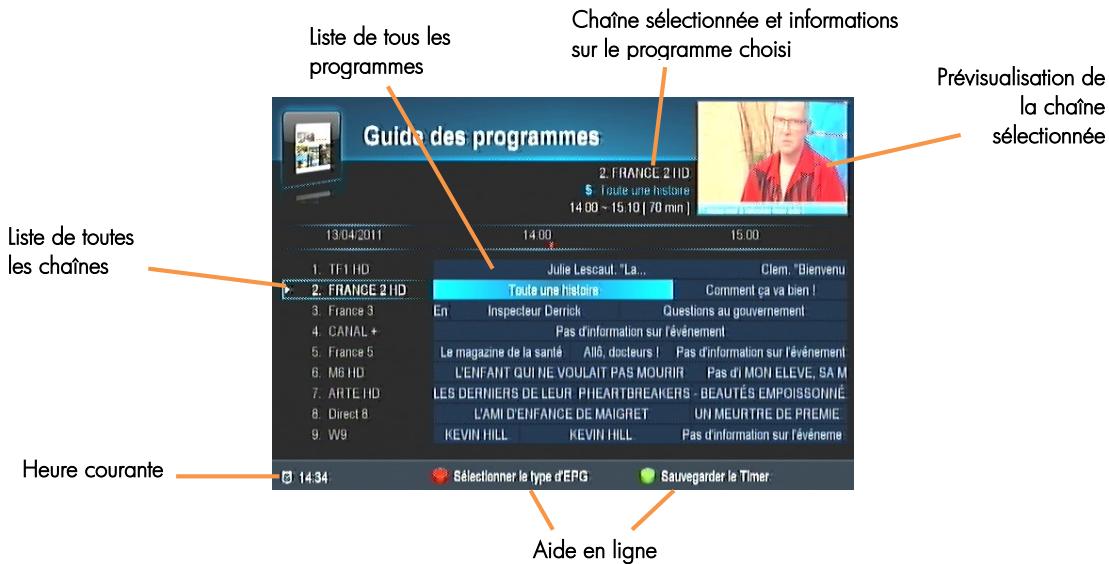

(GUIDE) pour ouvrir le guide des programmes. Le guide des programmes vous fournit les informations suivantes :

Liste de tous les programmes

Chaîne sélectionnée et informations sur le programme choisi

Prévisualisation de la chaîne sélectionnée

Liste de toutes les chaînes

- Pour voir les informations détaillées d'un programme, positionnez la surbrillance sur un programme de votre choix à l’aide des touches

et appuyez sur la touche

- Vous pouvez modifier la présentation du guide des programmes (passage sous forme de tableau) en appuyant sur la touche

(ROUGE). Pour revenir à l’affichage normal, appuyez à nouveau sur la touche (ROUGE). - Appuyez sur la touche (VERT) pour créer automatiquement un programmateur ("Timer") de l’émission sélectionnée (voir §6.3.2 p32 pour plus d’information)

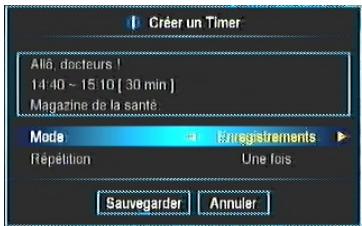

("Timer") sur disque dur USB à partir du guide des programmes, comme suit :

1. Regardez une chaîne TV, appuyez sur la touche

(GUIDE) pour afficher le guide des

2. Sélectionnez une émission à enregistrer, à l’aide des touches

• Inactif : pour désactiver le programmateur ("Timer").

5. Modifiez le cycle de l’enregistrement. Par exemple, choisissez « Hebdomadaire » si vous souhaitez enregistrer cette émission une fois par semaine.

6. Descendez sur « Sauvegarder » et appuyez sur la touche

(OK) pour sauver le programmateur ("Timer") (le titre du programme est maintenant de couleur verte pour indiquer qu’un programmateur ("Timer") est activé sur ce programme.

ATTENTION, si le programme à enregistrer est déjà commencé, la sauvegarde n’est pas possible, annulez le programmateur ("Timer"), sortez du guide des programmes, sélectionnez la chaîne à enregistrer et lancez son enregistrement en appuyant sur la touche

(REC) de la télécommande.

7. Appuyez sur la touche

(EXIT) pour sortir du guide des programmes. Si vous désirez consulter ou modifier un programmateur créé à partir du guide des programmes, rendez-vous dans la liste des programmateurs ("Timer") : (MENU/Multimédia/Enregistrements/Liste des Timers) (voir §6.4.4 p35).

ATTENTION, les horaires du guide des programmes ne sont toujours respectés (les programmes sont en avances ou en retards) donc CGV vous conseille d’ajouter une marge de sécurité permanente. Pour cela, rendez-vous dans le menu « Réglages enregistreur » :

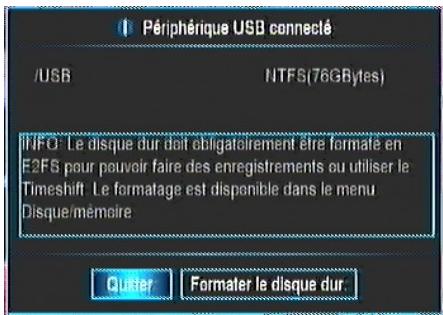

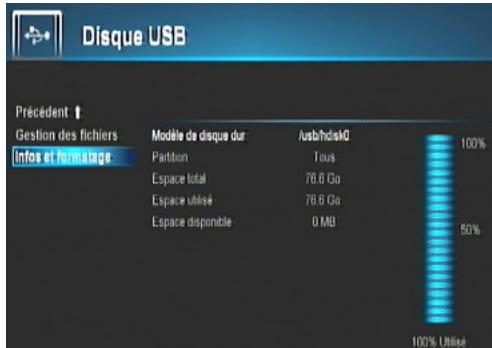

(MENU/Multimédia/Enregistrements/Réglages enregistreur), sélectionnez le paramètre « Marge de sécurité en début et fin de Timer », appuyez sur (OK) et ajoutez un certain nombre de minutes (10 à 20 min) en début et en fin d’enregistrement afin d’être sûr d’enregistrer la totalité de l’émission.

« Modèle de disque dur » puis sur la touche (ROUGE) pour lancer le formatage.

4. Entrez le mot de passe (code PIN) qui vous est demandé.

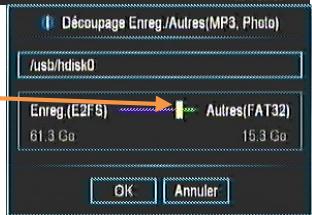

5. En déplaçant le curseur à l’aide des touches afin d’obtenir :

, divisez votre disque dur en deux parties

• Une partition uniquement destinée aux enregistrements et au 'Time-Shifting'. ATTENTION, cette partition sera totalement invisible lorsque vous brancherez votre disque dur USB sur un ordinateur

(car cette partition utilise le système de fichier "E2FS", non compatible aves les ordinateurs). • Une deuxième partition (système de fichier "FAT32") destinée aux fichiers audio et photo, compatible avec tous les ordinateurs.

6. Descendez sur « OK » à l’aide de la touche

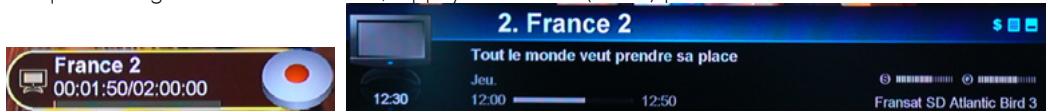

Nom de l’enregistrement

Temps d’enregistrement écoulé/durée totale de l’enregistrement

ATTENTION, par défaut, la durée totale de l’enregistrement est 3 heures. Vous pouvez modifier la durée de l’enregistrement en appuyant de nouveau sur la touche

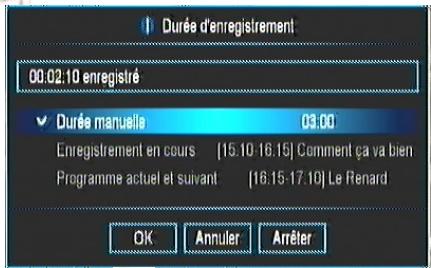

(REC) pour ouvrir la fenêtre « Durée d’enregistrement » (voir ci-contre). La fenêtre « Durée d’enregistrement » propose 3 choix : 1. Durée manuelle : sélectionnez ce paramètre et appuyez sur la touche (OK) de la télécommande puis modifiez la durée d’enregistrement à l’aide des touches numériques de la télécommande. 2. Enregistrement en cours : pour que la durée de l’enregistrement soit la durée du programme en cours (informations horaires issues du guide des programmes). ATTENTION, comme les horaires du guide des programmes sont souvent en retard, CGV conseille d’ajouter 15 à 20 minutes à la durée fixée par ce choix afin d’être sûr d’enregistrer la totalité de l’émission. 3. Programme actuel et suivant : pour que la durée de l’enregistrement soit la l'addition de la durée du programme en cours et de la durée du programme suivant (très utile lorsque le film que vous souhaitez enregistrer commence, alors le guide des programmes continue d'indiquer les horaires du programme précédent). ATTENTION, comme les horaires du guide des programmes sont souvent en retard, CGV conseille d’ajouter 15 à 20 min à la durée fixée par ce choix afin d’être sûr d’enregistrer la totalité de l’émission. NOTE : Vous pouvez modifier la durée d’enregistrement par défaut (3h) de façon permanente via le paramètre « Durée d’enregistrement par défaut » du menu « Réglages enregistreur » (MENU/Multimédia/Enregistrements/Réglages enregistreur). Saisissez par exemple 02:30 si vous souhaitez que la durée d’enregistrement par défaut soit 2h30. Lorsqu’un enregistrement est en cours, appuyez sur

(INFO) pour afficher les informations:

Appuyez sur la touche «EXIT» pour fermer les informations (ou bien ré-appuyez sur la touche «INFO»).

ATTENTION : Pour que votre E-SAT HD-W puisse effectuer des enregistrements, le disque dur USB qui lui est connecté doit être obligatoirement formaté avec la fonction formatage du E-SAT HD-W (Voir §6.4.1 p33 et §7.5.4 p45).

(PAUSE) pour effectuer une « Pause du Direct » ('Time-Shifting') en même temps que l’enregistrement continue. • Appuyez sur (LECTURE) pour repasser en lecture lorsque vous étiez en pause. • Changer de chaîne en appuyant sur «CH▲»/«CH▼» mais ATTENTION, lorsqu'un enregistrement est en cours, vous ne pouvez pas aller sur toutes les chaînes ; seules les chaînes se trouvant sur le même transpondeur (canal de fréquence) que la chaîne en cours d’enregistrement sont disponibles.

Arrêter un enregistrement

(STOP). Un message présente alors la liste des processus en cours. C'est à vous de choisir quel(s) processus vous souhaitez arrêter :

− Si seul le processus d'enregistrement est en cours alors la liste ne comporte qu'une seule ligne qui est automatiquement marquée pour l'arrêt (9) et le curseur se trouve automatiquement sur le bouton

"Stop" ; il suffit alors d'appuyez sur

(OK) pour arrêter l'enregistrement.

− S'il y a plusieurs processus en cours, vous devez d'abord choisir le ou les processus que vous souhaitez arrêter (ici, l'enregistrement) en appuyant sur

(OK) pour le marquer pour l'arrêt (9) ; ensuite déplacez le curseur sur "Stop" (en utilisant le touche arrêter le(s) processus marqué(s) pour l'arrêt.

(OK) pour entrer dans ce menu.

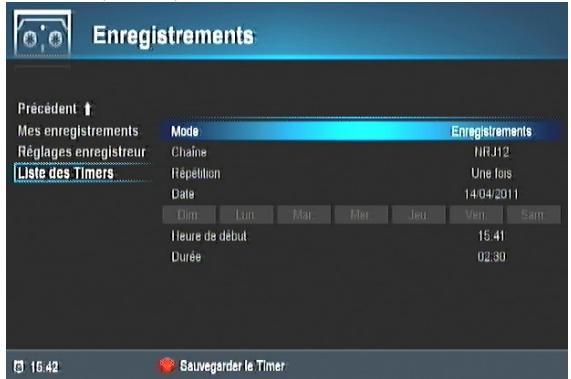

2. Allez dans « Liste des Timers » en appuyant sur la touche

3. Appuyez sur la touche

(OK) pour modifier un paramètre.

Réglez les paramètres de votre programmateur à l’aide des touches

numériques puis validez les nouveaux paramètres en appuyant sur

(OK). Une fois tous les paramètres réglés, sauvegardez votre programmateur ("Timer") en appuyant sur la touche (ROUGE) (comme l’indique la bannière d’aide en bas de l’écran).

Description des différents paramètres d'un programmateur ("Timer") :

• Mode : − Enregistrements : pour enregistrer sur disque dur USB. − Allumer : pour simplement afficher une chaîne TV, afin d'éventuellement l’enregistrer avec un enregistreur externe connecté sur la prise péritel VCR/DVD-R du E-SAT HD-W (nécessite de programmer aussi l’enregistreur externe), ou pour utiliser le E-SAT HD-W comme radioréveil… − Éteindre : pour mettre en veille le E-SAT HD-W lorsque le programmateur se déclenche. − Inactif : pour désactiver le programmateur ("Timer"). • Chaîne : Pour sélectionner la chaîne TV que vous souhaitez enregistrer ou afficher. • Cycle : − Une fois : pour que le programmateur se déclenche une seul fois. − Quotidien : pour que le programmateur se déclenche tous les jours à la date et l’heure sélectionné. − Hebdomadaire : pour que le programmateur se déclenche sur 1 ou plusieurs jours chaque semaine (par exemple, sélectionnez Lundi et Mardi pour que le programmateur se déclenche chaque semaine le Lundi et le Mardi, à l'heure spécifiée). Pour ce faire, sélectionnez les jours à l’aide des touches

(OK) pour sélectionner les jours (le symbole « 9 »

apparaît en rouge à coté du jour sélectionné), appuyez de nouveau sur la touche désélectionner les jours.

• Heure de début : entrez l’heure de déclenchement du programmateur ("Timer").

• Durée : entrez la durée de l’enregistrement. ATTENTION, il s’agit de la durée et non de l’heure de fin, donc saisir 2h par exemple pour l’enregistrement d’un film de 2h.

Regardez une chaîne TV, sans aucun menu ouvert et appuyez sur la touche ouvrir la liste des enregistrements :

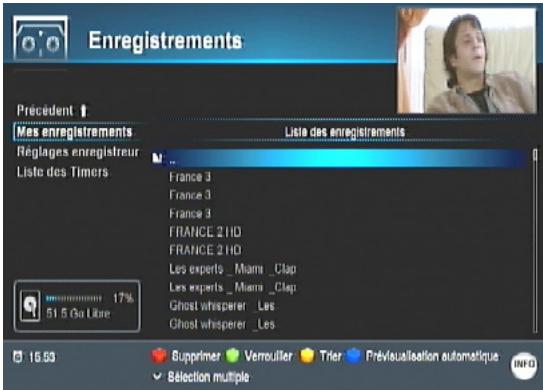

Lorsque la liste des enregistrements est ouverte

(voir ci-contre), il est possible d’effectuer les opérations suivantes : • Lancer la relecture : par appui sur (OK) • Supprimer un enregistrement : par appui sur la touche

(OK) pour entrer dans ce dossier puis appuyez sur la touche (ROUGE) pour effectuer le déplacement. • Effectuer une sélection multiple : sélectionnez plusieurs enregistrements à supprimer en les marquant à l’aide de la touche

puis appuyez sur touche

(STOP). Un message présente alors la liste des processus en cours. Vous devez choisir quel(s) processus vous voulez arrêter :

− Si seul le processus de lecture d'un enregistrement est en cours alors la liste ne comporte qu'une seule ligne qui est automatiquement marquée pour l'arrêt (9) et le curseur se trouve automatiquement sur le bouton "Stop" ; il suffit alors d'appuyez sur

(OK) pour arrêter la lecture.

− Si plusieurs processus sont en cours, vous devez alors sélectionner le processus que vous souhaitez arrêter et appuyer sur

(OK) afin de le marquer pour l'arrêt (9) puis à l'aide de la touche mettre le curseur sur le bouton "Stop" puis appuyez sur

(OK) pour arrêter la lecture.

1. Appuyez sur la touche

(Marqueur) en cours de lecture pour afficher la barre de gestion des

marqueurs puis appuyez une seconde fois sur la touche

2. Appuyez ensuite sur la touche

(Marqueur) pour poser le marqueur.

(Allez au marqueur) pour afficher la barre de gestion des

marqueurs puis appuyez une seconde fois sur la touche lecture à l’endroit où vous aviez positionné le marqueur.

(Allez au marqueur) pour reprendre la

Note : vous pouvez positionner plusieurs marqueurs. Les marqueurs restent sauvegardés dans les enregistrements tant qu’ils ne sont pas supprimés.

(Allez au marqueur) pour afficher la barre de gestion des marqueurs puis

appuyez une seconde fois sur

(Allez au marqueur) pour aller sur un marqueur puis appuyez sur (Marqueur) pour supprimer ce marqueur.

Lecture en boucle d’un morceau d’enregistrement

2. Appuyez sur la touche

pour sélectionner le point de départ de la boucle.

3. Appuyez une seconde fois sur la touche

pour sélectionner la fin de la boucle.

4. Appuyez une troisième fois sur la touche

pour supprimer la boucle et reprendre la lecture

TV à partir de la pause, sans en perdre la moindre seconde. La fonction 'Time-Shifting' utilise un enregistrement temporaire sur le disque dur USB ou clé USB pour fonctionner : Il est donc impératif qu’un disque dur USB ou qu’une clé USB soit connecté au port USB de votre E-SAT HD-W. ATTENTION : Le 'Time-Shifting' fonctionne que si le disque dur USB a été préalablement formaté par le E-SAT HD-W (voir §6.4.1, page 33) et lorsqu’il y a suffisamment d’espace libre disponible (au moins 2 Giga-Octets sont nécessaires). Le bon fonctionnement du 'Time-Shifting' impose que le disque dur USB ou la clé USB ait de bonnes performances en lecture/écriture sous peine d’avoir des problèmes d’images (freezes, mosaiques, bloquage de l’appareil, etc.).

Lancer le 'Time-Shifting'

(PAUSE) lorsque vous êtes en train de regarder une chaîne ; l’image se met alors en pause. Pour sortir de la pause, il suffit d’appuyer sur la touche (LECTURE). Lorsque vous êtes en ‘Timeshifting', vous pouvez utiliser : : Pour d’effectuer un retour/avance rapide pendant un 'Time-Shifting' (afin de sauter les publicités par ex)(Ces touches ne fonctionnent pas lors de ‘Timeshifting’ avec clé USB). : Pour d’effectuer des sauts en avant/arrière de 1min pendant un 'Time-Shifting'. Note : la durée de la pause est limitée. Une clé USB vierge de 2 Go vous permettra de laisser l’image en pause pendant une durée de : ~90min pour chaîne SD et ~30min pour une chaîne HD.

Arrêter le 'Time-Shifting'

2.Si l’appareil est en veille, allumez-le… 3.Attendez que l’appareil démarre, jusqu’à afficher une chaîne; 4.Laissez l’appareil fonctionner, en affichant une chaîne, pendant au moins 15 minutes. 5.Rendez-vous dans le menu « Contrôle parental » (MENU/Réglages/Préférences/Contrôle parental) ; la fenêtre de demande de mot de passe (code PIN) s’ouvre, saisissez alors le mot de passe universel 0937. Une nouvelle fenêtre s’ouvre, saisissez un nouveau mot de passe.

Note : Le mot de passe universel ne fonctionne que pour effectuer un changement de mot de passe; il ne peut pas se substituer au mot de passe perdu.

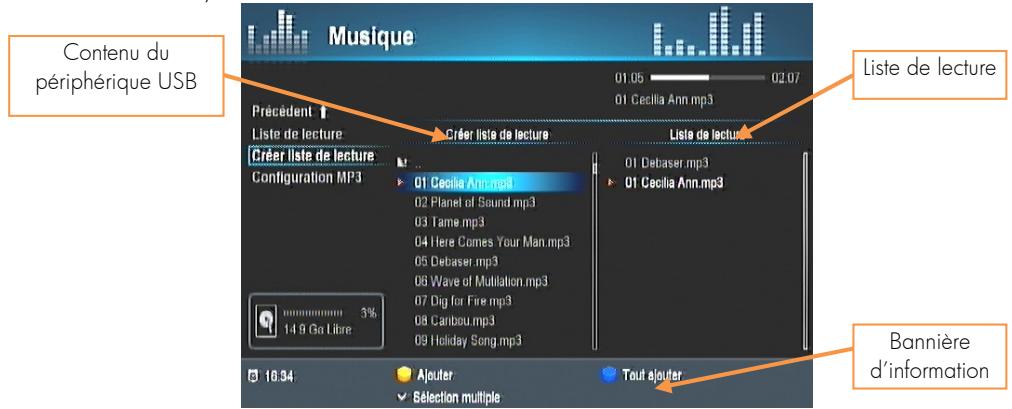

USB s’affiche dans la colonne « Créer liste de lecture ».

3. Sélectionnez le dossier de votre choix et appuyez sur

(OK) pour entrer dans celui-ci (dans le cas où votre musique serait rangée dans un dossier) ou sinon sélectionnez un morceau de musique et lancez directement le morceau avec la touche la liste de lecture).

(OK) (le morceau sélectionné s’ajoute alors à

périphérique USB Liste de lecture

Bannière d’information

Appuyez sur les touches

(JAUNE) pour que les lectures des

pour passer du contenu USB à la liste de lecture.

Dans la liste de lecture, utilisez la touche liste de lecture.

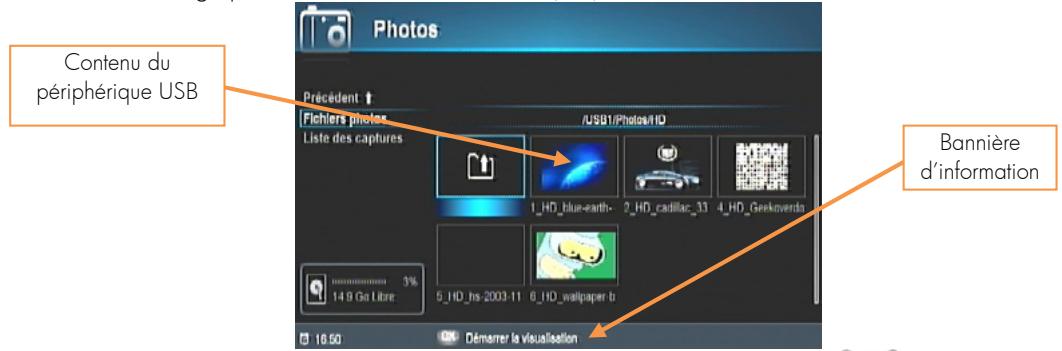

(OK) pour entrer dans celui-ci (dans le cas où vos photos seraient rangées dans un dossier) ou sinon sélectionnez une photo et lancez son affichage plein écran avec la touche

Contenu du périphérique USB Bannière d’information

(OK), utilisez les touches pour passer à la photo précédente/suivante, revenir au contenu du périphérique USB en appuyant de nouveau sur la touche

Durant l’affichage d’une photo, appuyez sur la touche

1. Appuyez sur la touche

(FAV) pour ouvrir la fenêtre « Liste de TV ».

2. Sélectionnez la liste « Tous » puis appuyez sur

Tous » s’affiche appuyez de nouveau sur

(OK) puis lorsque la Liste des chaînes « TV

(OK) pour confirmer votre changement de liste.

3. Appuyez sur la touche

(TV/Radio) pour aller dans la liste des radios. 4. Changer de station à l’aide des touche CH+/CH-. 5. Pour sortir du mode radio, appuyez sur la touche

(TV/Radio) pour revenir en mode TV,

appuyez sur la touche

(FAV) pour ouvrir la fenêtre « Liste de TV », sélectionnez la liste « Fransat HD Atlantic Bird 3 », appuyez sur (OK), sélectionnez une chaîne de la liste « Fransat HD Atlantic Bird 3 » puis appuyez sur

(OK) pour l’afficher et valider le changement de liste.

2. Descendez sur « Favorite 1 » à l’aide de la touche

une liste de favoris nommé « Favorite 1 ».

3. Appuyez sur pour vous rendre dans la liste « TV Tous ».

4. A l’aide des touches , sélectionnez une chaîne que vous souhaitez ajouter à la liste de favoris « Favotite 1 ».

5. Appuyez sur la touche

(VERTE) pour ajouter la chaîne sélectionnée à la liste « Favorite 1 ».

Recommencez l’opération pour toutes les chaînes que vous souhaitez ajouter dans cette liste.

6. Passez de la liste « TV Tous » à la liste « Favorite 1 » avec les touches

9. Renommez la liste « Favorite 1 » si vous le souhaitez en appuyant sur la touche

Pour utiliser une liste de favoris, vous devez déjà avoir créé une liste (voir §6.10.1p42).

1. Appuyez sur la touche

(FAV) pour ouvrir la fenêtre « Liste de TV ». 2. Sélectionnez la liste de favoris que vous avez précédemment créée et appuyez sur (OK). 3. Sélectionnez une chaîne de votre liste de favoris, appuyez sur (OK) pour l’afficher et valider le

changement de liste puis utilisez les touches CH+/CH- pour faire défiler les chaînes de votre liste de favoris. Votre E-SAT HD-W restera dans cette liste de favoris même après une mise en veille.

4. Pour sortir de la liste de favoris, appuyez sur la touche

(FAV) pour ouvrir la fenêtre « Liste de

TV », sélectionnez la liste « Fransat HD Atlantic Bird 3 », appuyez sur chaîne de la liste « Fransat HD Atlantic Bird 3 » puis appuyez sur le changement de liste.

• Éditer les chaînes • Réglages • Carte à puce • Jeux • Multimédia • Verrouiller des chaînes • De faire des listes de favoris • De supprimer certaines chaînes

Il est normalement inutile de lancer manuellement la recherche d’une mise à jour car le E-SAT HD-W procède à une recherche de mise à jour à chaque démarrage.

(>40%) mais l’indication ‘QUALITE’ est à 0.

Lors de la première installation, alors que ‘NIVEAU’ et ‘QUALITE’ sont bons, aucune chaîne n’est trouvée.

La recherche automatique à l’installation a trouvé toutes les chaînes mais certaines chaînes ne peuvent pas être visualisées (écran noir avec le message « pas de signal »).

Trois cas peuvent expliquer qu’il y ait du ‘NIVEAU’ mais pas de

La tête de votre parabole génère un signal trop fort qui « sature » le tuner du E-SAT HD-W. Î Il faut essayer de rajouter un atténuateur (20dB) à l’entrée du tuner du E-SAT HD-W. Î Veuillez contacter CGV (voir §9 p48). Un réglage du DiSEqC est peut être nécessaire. La parabole n’est pas orientée sur le bon satellite Î Réorientez correctement la parabole sur le satellite ATLANTIC BIRD 3 (AB3) (5° Ouest). (Voir §3.4, page 16 pour savoir comment pointer sa parabole.) La tête de votre parabole génère peut-être un signal trop fort qui « sature » le tuner du E-SAT HD-W. Î Il faut essayer de rajouter un atténuateur (20dB) à l’entrée du tuner du E-SAT HD-W. Î Veuillez contacter CGV (voir §9 p48).

La chaîne sélectionnée a changé de fréquence.

Le message «PAS DE SIGNAL» Vérifiez vos connexions et/ou votre installation (§3.1, p14). Votre s’affiche à l’écran parabole a peut-être bougé. Il faudra peut-être refaire un réglage. Les piles sont usées (remplacez-les). La télécommande n’est pas dirigée correctement ou vous êtes situé La télécommande ne répond plus trop loin de votre terminal. L’appareil est peut-être « planté », débranchez la prise de courant, attendre 5sec et rebranchez. Votre cordon péritel ou HDMI n’est pas correctement connecté ou Vous voyez l’image mais il n’y a pas est défectueux, essayez-en un autre. de son Le volume du terminal est au minimum. La fonction MUET (MUTE) est activée. Le signal réceptionné par votre parabole est trop faible. Il faudra L’image apparaît mais elle est peut-être la réorienter ou ajouter un amplificateur. Une mauvaise pixellisée ou se fige (Formation de connexion entre votre câble coaxial et votre fiche F est peut être la carrés dans l’image) source du problème. Vous avez inséré votre carte à puce Vérifiez que votre carte est insérée correctement dans la fente mais le message «Insérer la carte» prévue à cet effet (§2.1.1, p7). Vérifiez que la puce de la carte est affiché. est bien orientée vers le bas.

Votre E-SAT HD-W possède une liste de chaînes favorites et une liste de chaîne générales. Pour résoudre le problème, il suffit peutLa liste et les numéros des chaînes

être de revenir sur la liste qui vous intéresse en utilisant la touche ont subitement changé. FAV de la télécommande, comme indiqué dans le §6.10.2 p42 Le E-SAT HD-W semble ne plus réagir normalement : Images figées, la télécommande ne fonctionne plus, les boutons de la face avant ne répondent plus…

Mon E-SAT HD-W semble mal configuré ou des chaînes ont disparu ou certaines fonctions semblent bloquées…

Le message « CETTE CHAÎNE N’EST PAS ACCESSIBLE DANS VOTRE INSTALLATION. VEUILLEZ CONTACTER VOTRE DISTRIBUTEUR » s’affiche lorsque vous tentez d’accéder à certaines chaînes.

« Réinitialisation Complète » de l’appareil. Voir menu : « MENU/Réglages/Réinitialisation terminal ». Avant de contacter CGV ou de retourner votre appareil en SAV, une « Réinitialisation complète » corrige bien souvent certains problèmes… Cela signifie que le E-SAT HD-W s’est installé dans un mode spécifique, qui n’est pas destiné aux installations « classiques » (ex : parabole seule ou plusieurs paraboles et commutateur DiSEqC). Cela peut arriver si, vous connectez le E-SAT HD-W à la parabole après avoir démarré la recherche rapide des chaînes, ou si un problème de réception intervient pendant celle-ci. Pour corriger le problème : Effectuez un retour aux réglages usines (voir MENU/Réglages/Réinitialisation terminal). Assurez-vous que le E-SAT HD-W est correctement relié à votre installation de réception. Effectuez l’installation rapide (voir §5.1 p18).

Appuyez 2 fois sur la touche

(V.Format) puis attendre que l’image s’affiche de nouveau sur votre TV. Recommencer plusieurs L’écran reste noir, sans plus aucune fois l’opération dans le cas ou l’image n’est pas revenue. Vérifier image, que votre TV est toujours sur son entrée HDMI (INPUT/SOURCE HDMI) sur laquelle est branché votre E-SAT HD-W.

Entrée C/N pour approximativement Ber) 2E-4 ou PER = 1 E-7 Mesure de temps de commutation FEL ou TS des indicateurs d’erreurs pendant, avant et après le zapping DVB-S et DVB-S2 modes Plage de l’AFC : ± 5 MHz à partir de la fréquence nominale.

Atténuation de retour (Return loss) : > 8dB Alimentation LNB :

Courant d’alimentation : 10 - 350 mA Tension de pol. Vert. V1: 12.5 Volt < V1 < 14 Volt Tension de pol. Hor. V2: 17 Volt < V2 < 19 Volt 3000421 en ce qui concerne les

performances de traitement des erreurs :

Débit de code (intra)

(taille de trame FEC =

Constellation code 64800 bits) Transcodage Dolby Digital Plus vers Dolby Digital pour les sorties audio numériques. Fréquences d’échantillonnage de 32 kHz, 44,1kHz et 48 kHz

Résolution Vidéo SD : 720x576i

EXT,…) en utilisant la touche 0, AV, AUX, ou EL 2 PERIT … de la télécommande du TV (voir la notice de 1 L E PERIT votre TV). La TV envoie les chaînes TV ou TNT reçues par son tuner vers les appareils externes via les péritels. Les péritels d’un TV sont donc bidirectionnelles : Les appareils externes envoient des signaux au TV et la TV fournit des signaux aux appareils externes.

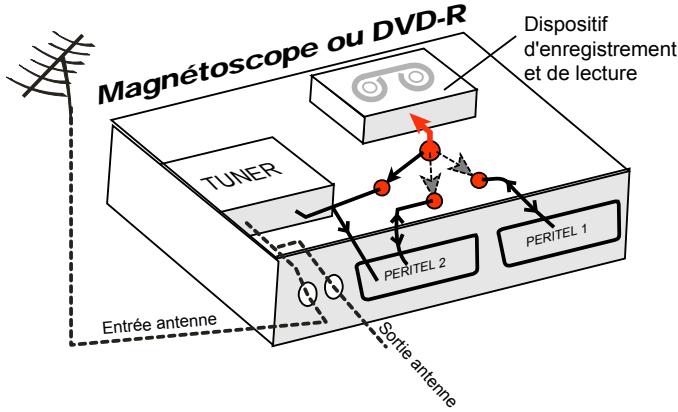

Annexe B. Fonctionnement général d’un magnétoscope/DVD-R D-R u DV o e scop néto

E-SAT HD-W se conforme aux normes de fonctionnement des péritels et il fournit donc le signal dit de ‘sélection automatique’ (Commutation Lente=CL), attention, uniquement sur sa péritel appelée «TV». Ainsi, lorsque vous mettrez en marche votre E-SAT HD-W, il s’affichera automatiquement sur votre TV, sans rien faire de plus. La prise péritel «DVD-R» de votre E-SAT HD-W ne fournit pas le signal de sélection automatique ; elle est prévue pour la connexion d’une magnétoscope/DVD-R, pas une TV. Pour pouvoir enregistrer une chaîne satellite, il ne faut plus utiliser le tuner de votre magnétoscope/DVD-R ; Vous devez programmer votre enregistreur pour qu’il enregistre ce qui entre sur sa prise péritel qui est connectée sur votre E-SAT HD-W (et non plus ce qui vient de son tuner). (Consultez la notice de votre enregistreur ; Généralement, l’afficheur de votre enregistreur devrait indiquer : AV1/AV2, ou EXT1/EXT2, ou A1/A2…). Votre E-SAT HD-W devient en quelque sorte un tuner externe. Ceci est valable aussi bien en enregistrement direct qu’en enregistrement différé (lorsque vous souhaitez enregistrer pendant la nuit ou en votre absence, en utilisant le programmateur (Timer) de vos appareils). Pour faire un enregistrement différé via un magnétoscope/DVD-R, il est absolument nécessaire de programmer deux appareils : Votre magnétoscope/DVD-R et votre E-SAT HD-W ; en effet, votre E-SAT HD-W ne déclenchera pas l’enregistrement sur votre DVD-R ou magnétoscope ! Le lancement de l’enregistrement sur votre enregistreur dépendra uniquement de sa programmation. Ainsi, en plus de la programmation du Timer de votre E-SAT HD-W, vous devrez aussi programmer le Timer de votre enregistreur pour qu’il enregistre ce qui provient de sa péritel (reliée à votre E-SAT HD-W) et non plus de son tuner interne.

Format physique de l'écran de votre TV :

(Format d’écran dit "normal" ou "classique") Format natif des images du satellite Ð Les images sat

(Pas de pertes, pas de bandes noires et pas de distorsions)

(Pas de pertes, pas de bandes noires et pas de distorsions)

(Pas de Traitement Image)

(Réduction Verticale)

à gauche et à droite) (Pas de traitement image)

(Pas de bandes noires, pas de distorsions mais perte importante en haut et bas des images) (Pas de traitement image)

(Pas de pertes, pas de bandes noires et pas de distorsions des images)

(Pas de pertes, pas de bandes noires et pas de distorsions des images)

(Pas de pertes, pas de bandes noires et pas de distorsions des images)

(Format natif des images)

Les images sat sont en : 16:9

(Format natif des images)

Le deuxième paramètre à régler est ‘Type de recadrage’. (Voir MENU/Réglages/Préférences/Réglages Aud./Vid.): Ce paramètre permet de choisir quel va être le traitement d'image effectué sur les images en cas d'incompatibilité entre le format natif des images en provenance du satellite et le format physique de votre écran de TV : Si votre TV est 4:3 (écran « normal » ou « classique ») (vous avez donc réglé le paramètre ‘Format d'écran du téléviseur’ sur ‘4:3’ (Voir MENU/Réglages/Préférences/Réglages Aud./Vid.): • En mode ‘Boîte à letter (Letter-Box)’ : Les images d’une émission en 16:9 seront ‘recadrées’, pour s'adapter au TV 4:3, par un traitement d’image consistant à ajouter deux bandes noires, une en haut et une en bas de l’écran. L’avantage de ce mode est d’avoir toute l’image affichée (pas de perte d’une partie de l’image) tandis que l’inconvénient est justement les deux bandes noires rajoutées. • En mode ‘Pan & Scan’ : Les images d’une émission en 16:9 seront ‘recadrées’, pour s'adapter au TV 4:3, par un traitement d’image qui consiste à agrandir l’image afin qu’il n’y ait plus de bandes noires. L’avantage de ce mode est de ne pas avoir de bandes noires (tout l’écran est ‘rempli’) tandis que l’inconvénient est la perte d’une partie de l’image à droite et à gauche. • En mode ‘Auto’ : Aucun traitement n'est fait, les images sont affichées telles quelles, aucun traitement n'est fait. (Des distorsions peuvent apparaître en cas d'incompatibilité de format TV/images…). Si votre TV est 16:9 (écran « large »), (vous avez donc réglé le paramètre ‘Format d'écran du téléviseur’ sur ‘16:9’ (Voir MENU/Réglages/Préférences/Réglages Aud./Vid.): • En mode ‘Boîte à letter (Letter-Box)’ : Les images d’une émission en 4:3 seront ‘recadrées’, pour s'adapter au TV 16:9, par un traitement d’image qui consiste à ajouter deux bandes noires, une à droite et une à gauche de l’écran. L’avantage de ce mode est d’avoir toute l’image affichée (pas de perte d’une partie de l’image) tandis que l’inconvénient est justement les deux bandes noires rajoutées à droite et à gauche. • En mode ‘Pan&Scan’ : Les images d’une émission en 4:3 seront ‘recadrées’, pour s'adapter au TV 16:9, par un traitement d’image qui consiste à agrandir l’image afin qu’il n’y ait plus de bandes noires. L’avantage de ce mode est de ne pas avoir de bandes noires (tout l’écran est ‘rempli’) tandis que l’inconvénient est la perte d’une partie de l’image en haut et en bas. • En mode ‘Auto’ : Aucun traitement n'est fait, les images sont affichées telles quelles, aucun traitement n'est fait. (Des distorsions peuvent apparaître en cas d'incompatibilité de format TV/images…). Si le paramètre ‘Format d'écran du téléviseur’ et/ou ‘Type de recadrage’ est mal choisi, les images seront affichées avec des déformations en cas d'incompatibilité de format TV/images. Î Voir les tableaux précédents pour plus de détails.
