Intitulé	Valeur / Description
Type de produit	Serveur d'impression
Connectivité	USB 2.0, Ethernet 10/100 Mbps
Compatibilité	Compatible avec les systèmes d'exploitation Windows, Mac OS, Linux
Fonctions principales	Partage d'imprimante sur un réseau, impression à distance
Alimentation électrique	Adaptateur secteur 5V, 2A
Dimensions approximatives	120 x 90 x 30 mm
Poids	300 g
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Certifications CE, FCC, RoHS
Informations générales	Configuration facile via l'interface web, support technique disponible

FOIRE AUX QUESTIONS - DPR-2000 D-LINK

Comment configurer le D-LINK DPR-2000 pour la première fois ?

Connectez le DPR-2000 à votre réseau en utilisant un câble Ethernet, puis ouvrez un navigateur et entrez l'adresse IP par défaut '192.168.0.1'. Suivez les instructions à l'écran pour compléter la configuration.

Que faire si je ne peux pas accéder à l'interface web du DPR-2000 ?

Vérifiez que votre ordinateur est connecté au même réseau que le DPR-2000. Assurez-vous également que l'adresse IP que vous utilisez est correcte. Si nécessaire, redémarrez le DPR-2000.

Comment réinitialiser le D-LINK DPR-2000 aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation à l'arrière du DPR-2000 pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Le DPR-2000 ne reconnaît pas mon imprimante, que faire ?

Assurez-vous que votre imprimante est compatible avec le DPR-2000 et qu'elle est correctement connectée au réseau. Vérifiez également les paramètres de l'imprimante et du DPR-2000.

Comment mettre à jour le firmware du D-LINK DPR-2000 ?

Téléchargez la dernière version du firmware depuis le site officiel de D-LINK. Accédez à l'interface web du DPR-2000, allez dans 'Administration' puis 'Mise à jour du firmware' pour sélectionner le fichier téléchargé.

Pourquoi mon impression est-elle lente avec le DPR-2000 ?

La lenteur peut être due à une connexion réseau faible ou à une surcharge du réseau. Vérifiez la qualité du signal et essayez de réduire le nombre d'appareils connectés au réseau.

Comment résoudre les problèmes de connexion du DPR-2000 ?

Vérifiez que tous les câbles sont correctement connectés. Redémarrez le DPR-2000 et votre routeur. Si le problème persiste, essayez de réinitialiser le DPR-2000 aux paramètres d'usine.

MODE D'EMPLOI DPR-2000 D-LINK

Avant de commencer 1

Contenu de la boîte : 1

Configuration système requise : 1

Introduction 2

Éléments externes 5

Ports d'imprimante USB (1 à 4) 6

Port Ethernet de réseau local 6

Connecteur d'alimentation 6

Interface de reseau local sans fil. 6

Bouton de réinitialisation 6

Voyants lumineux 7

Configuration du DPR-2000 9

Installation du serveur d'impression 9

Autotest de démarrage 10

Utilisation de PS Software 12

Installation du programme d'exécution automatique 12

PS Software 13

Installation de PS Software 13

Utilisation de PS-Link 15

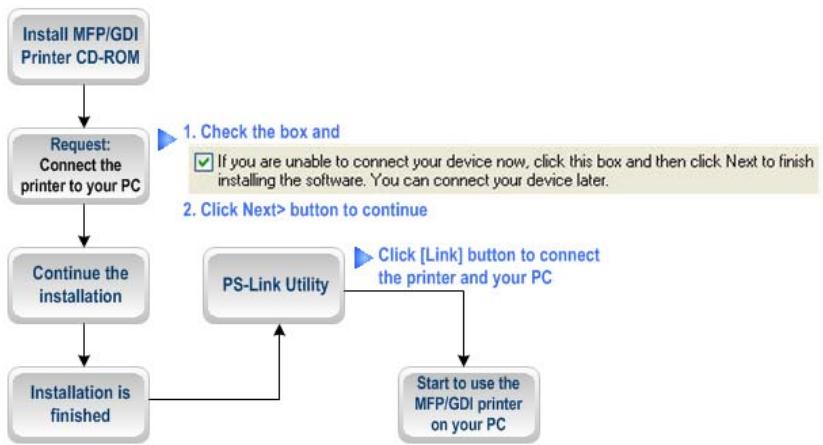

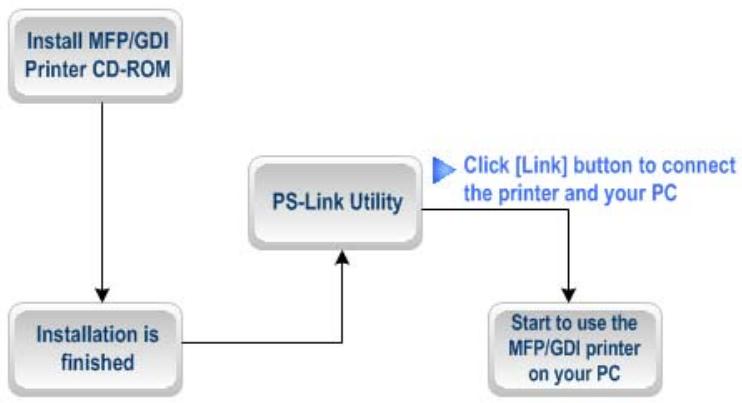

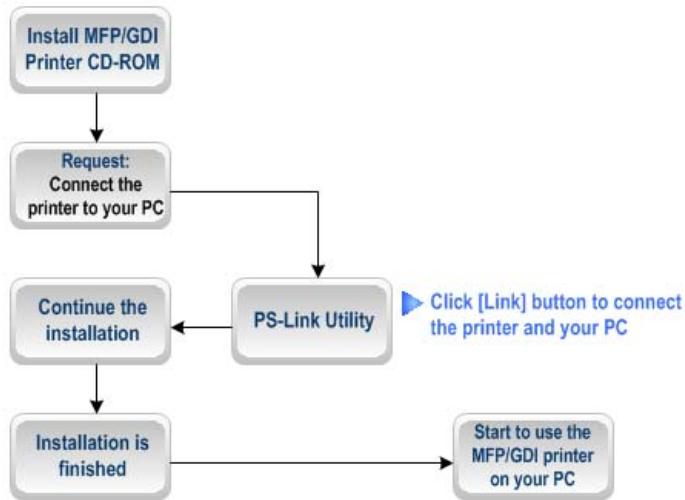

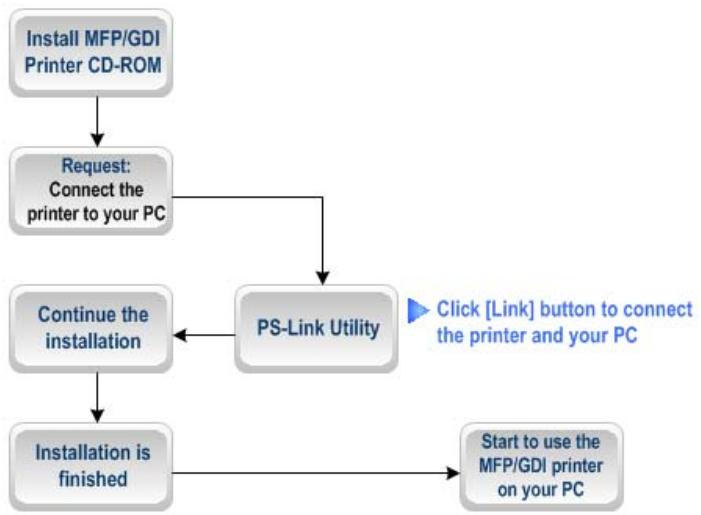

Installation et utilisation d'une imprimante multifonctions/GDI. 22

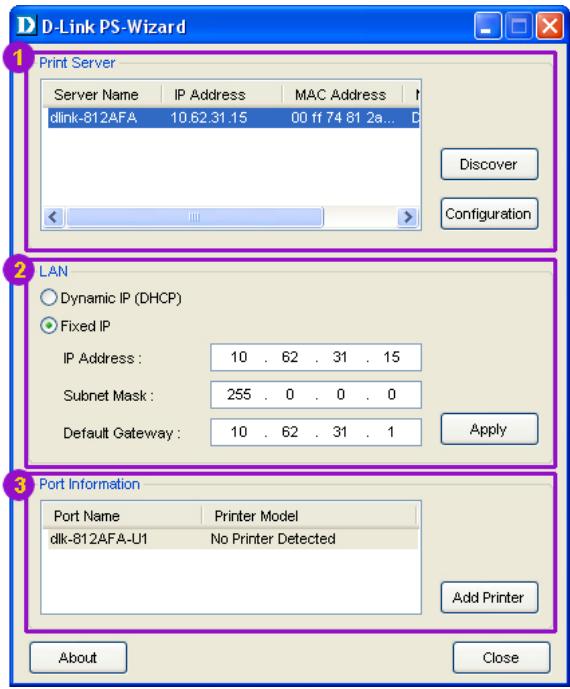

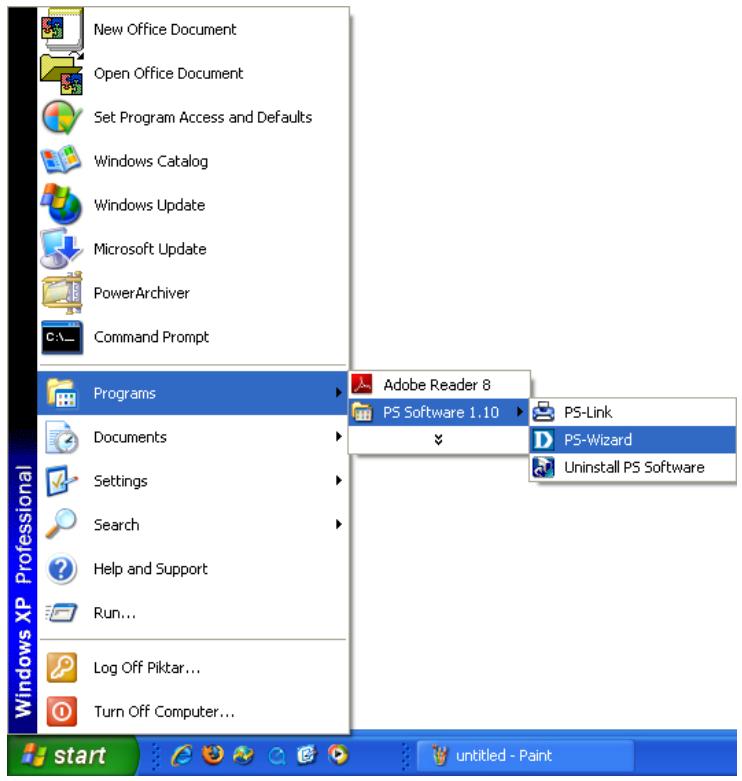

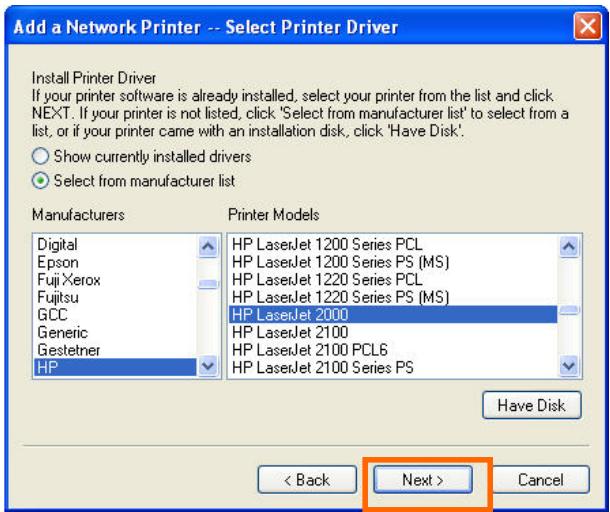

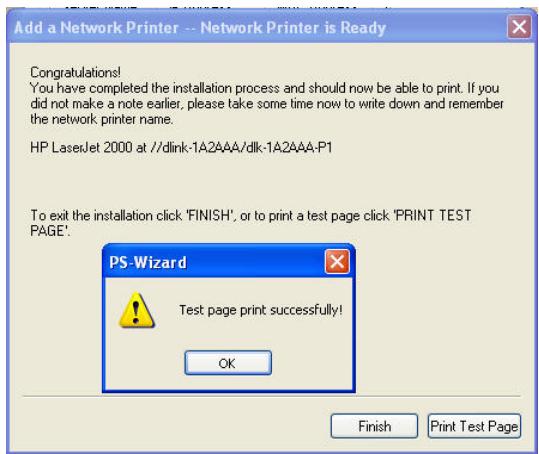

Utilisation de PS-Wizard 37

Utilisation du configurateur Web 42

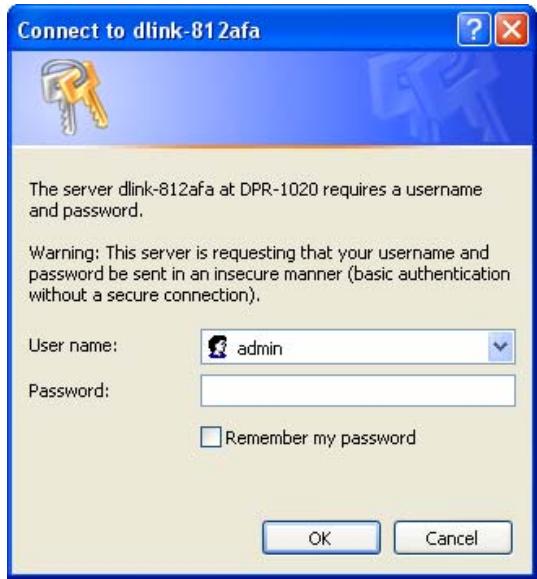

HOME (Accueil). 42

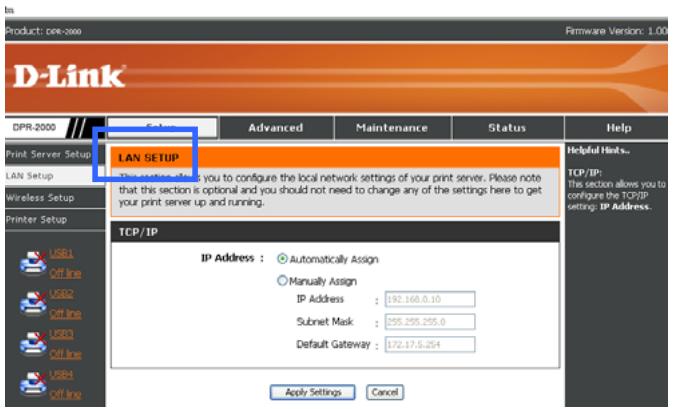

SETUP > LAN SETUP (CONFIGURATION > CONFIGURATION DU RÉSEAU

LOCAL) 45

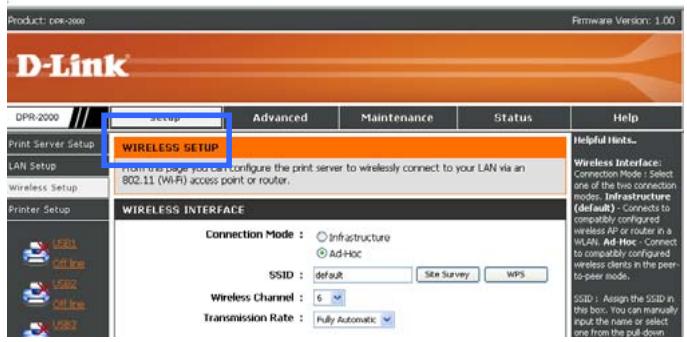

SETUP > Wireless Setup (CONFIGURATION > Configuration sans fil)................................46

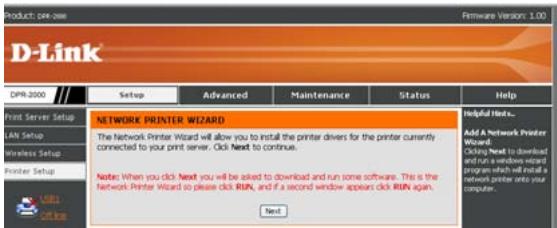

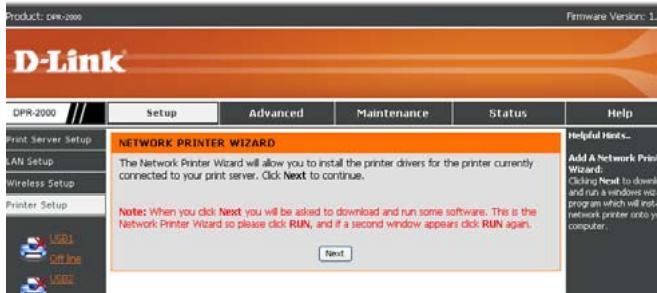

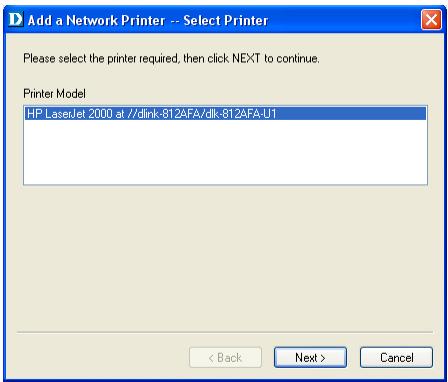

SETUP > Printer Setup (CONFIGURATION > Configuration de l'imprimante).53

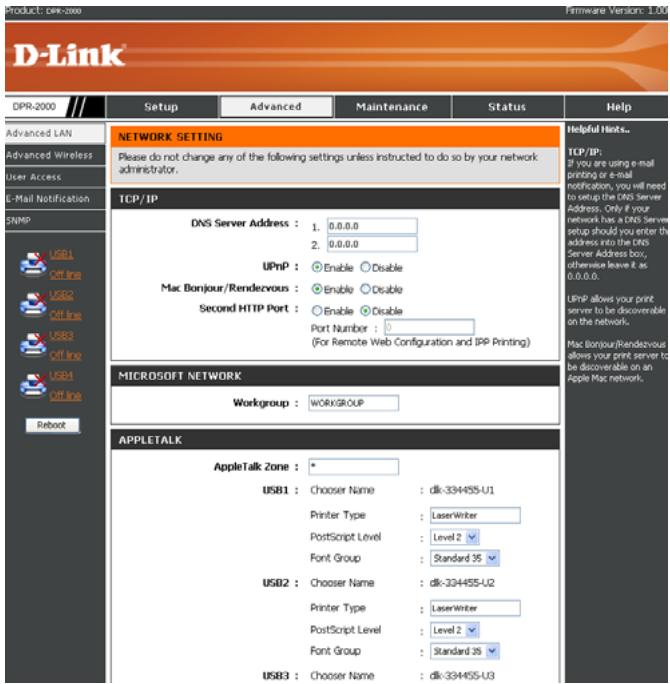

ADVANCED > Advanced LAN (AVANCE > Réseau local avancé) .....58

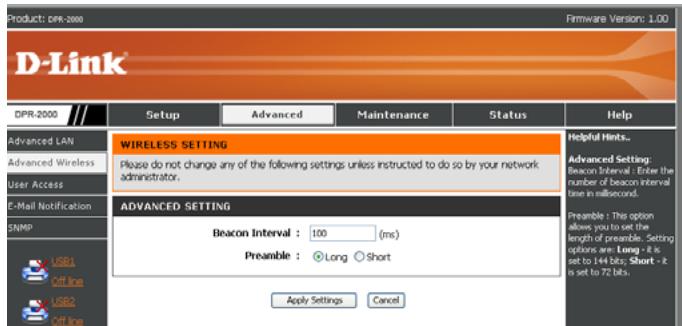

ADVANCED > Advanced Wireless (AVANCE > Paramétres sans fil avances) 61

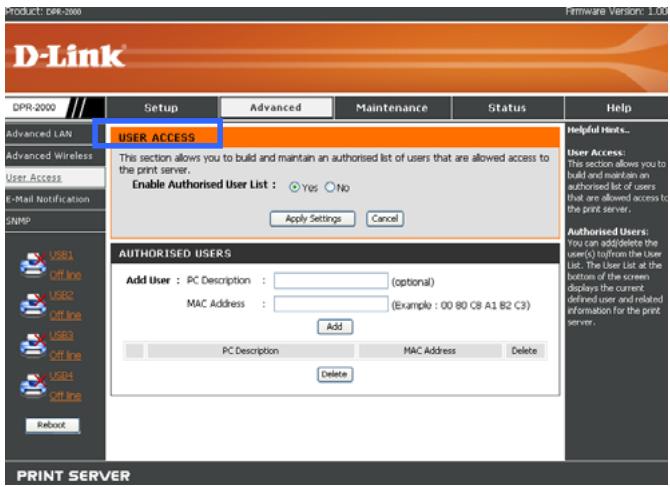

ADVANCED > User Access (AVANCE > Accès utiliser) 62

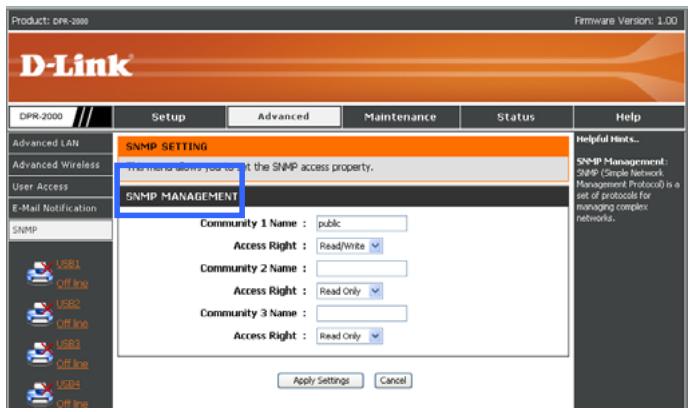

ADVANCED >SNMP (AVANCE >SNMP) 67

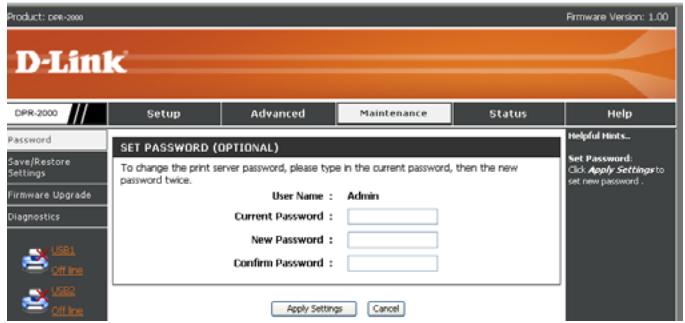

MAINTENANCE > Password (MAINTENANCE > Mot de passer)............68

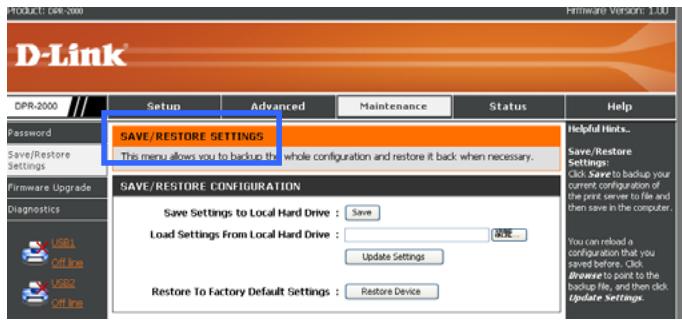

MAINTENANCE > Save/Restore Settings (MAINTENANCE >
Enregister/Restaurer les parametes) 69
MAINTENANCE > Firmware Upgrade (MAINTENANCE > Mise à jour du microprogramme) 72

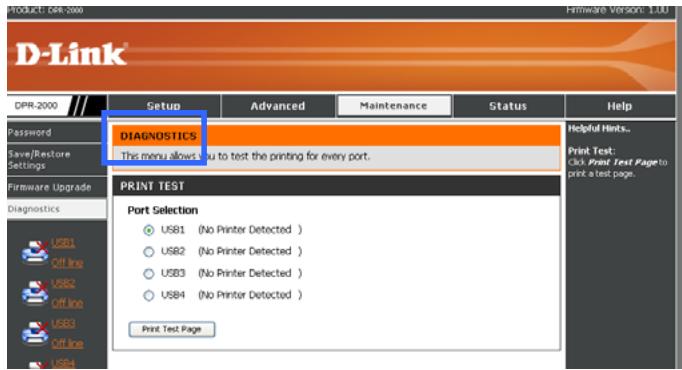

MAINTENANCE > Diagnostics 74

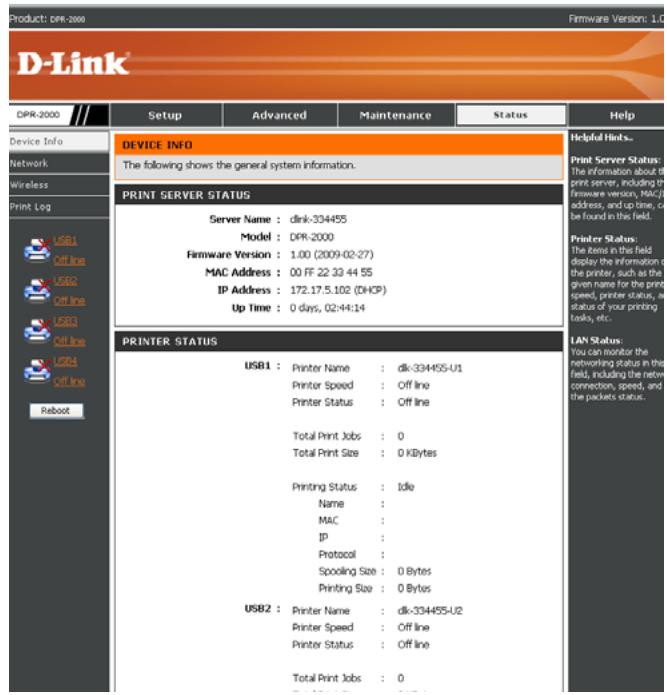

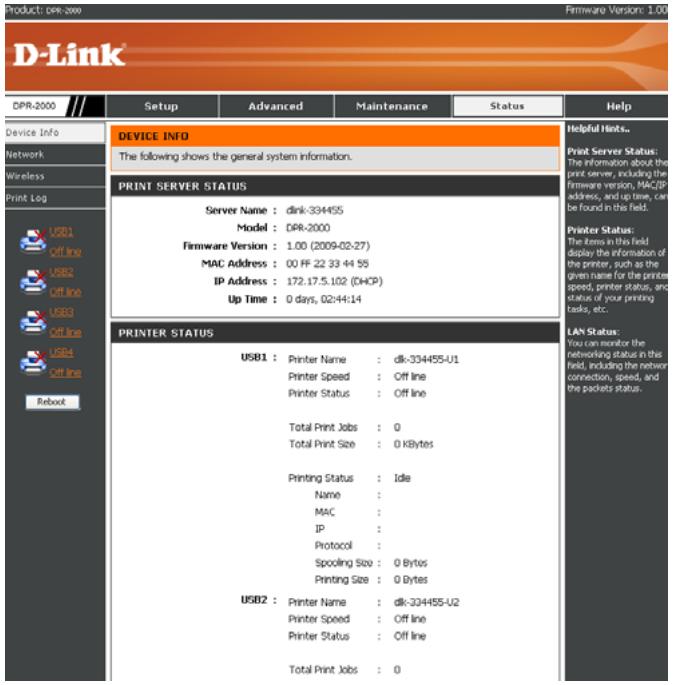

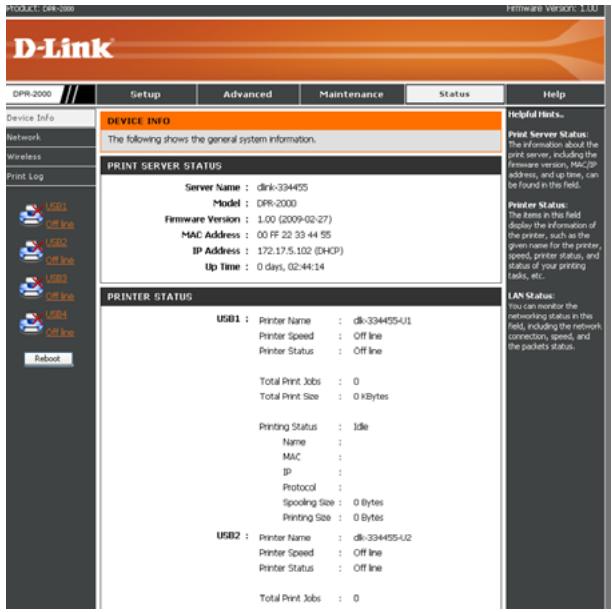

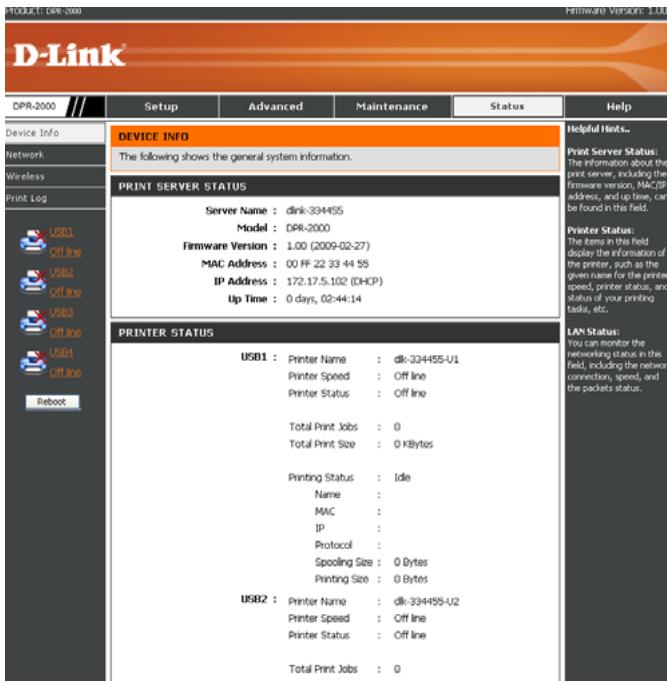

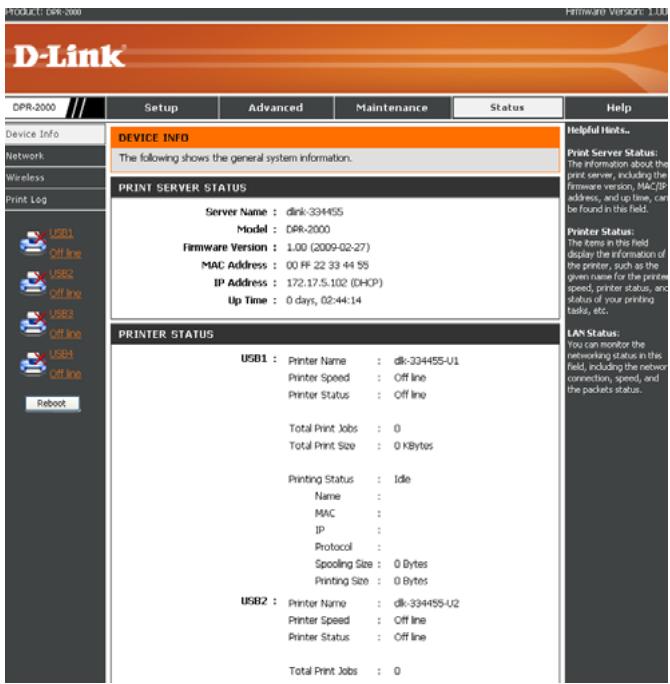

STATUS> Device Info (ÉTAT > Informations sur le pérophérique) 75

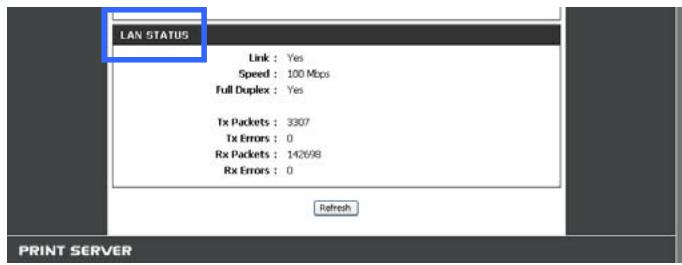

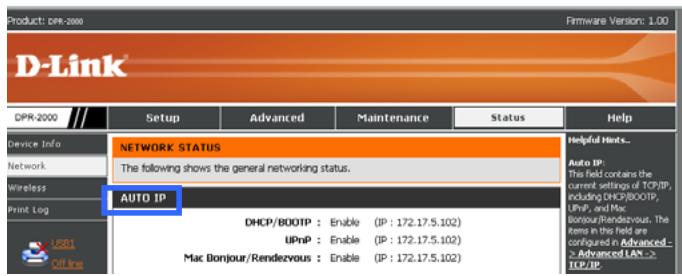

STATUS > Network (ÉTAT > Réseau) 76

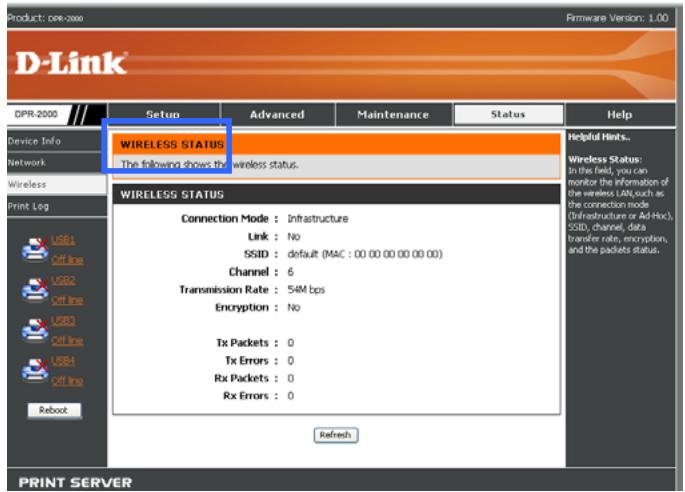

STATUS >Wireless Status (ÉTAT > État du réseau sans fil)................................78

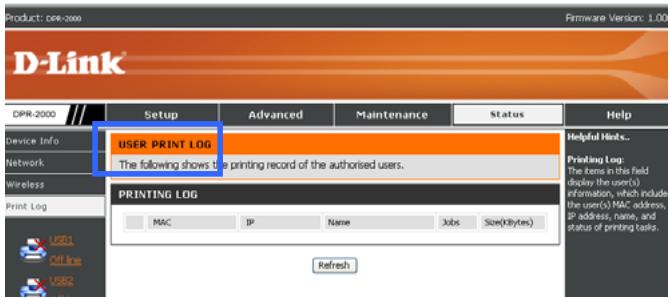

STATUS > Print Log (ETAT > Journal des impressions). 79

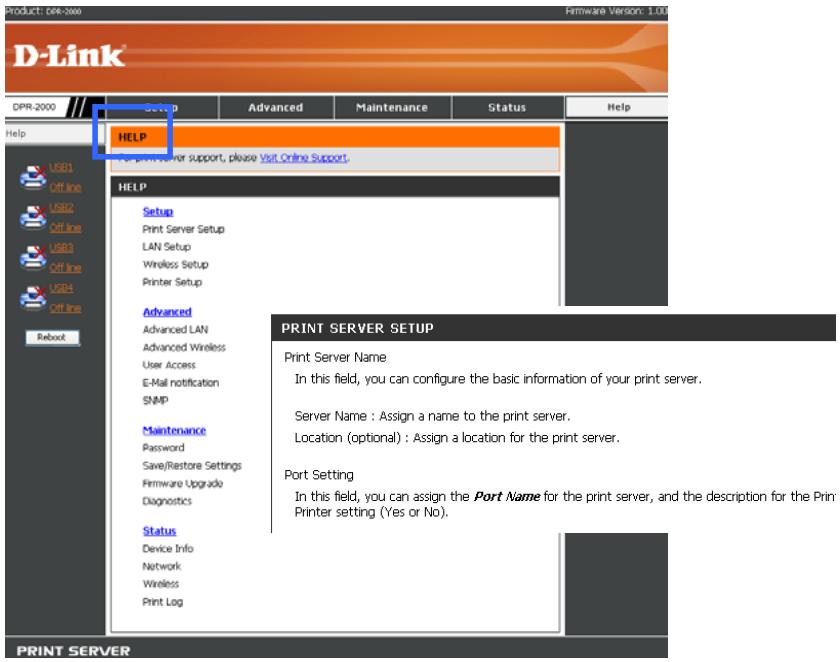

HELP (AIDE) 80

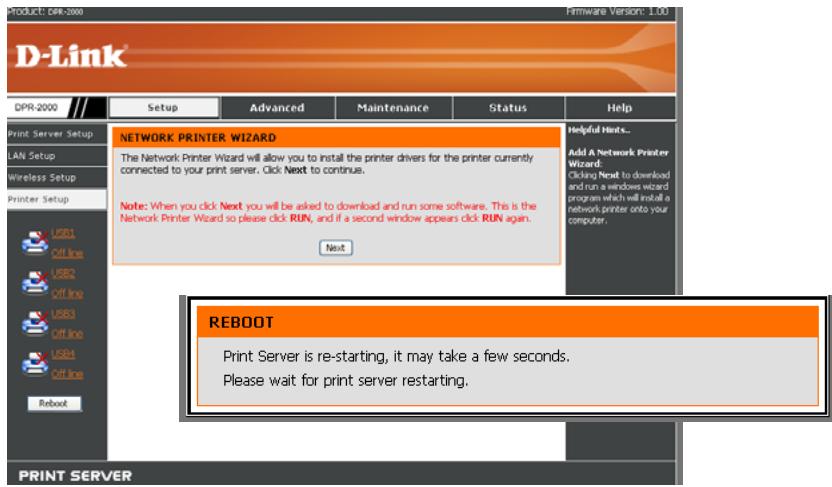

Reboot (Réinitialiser) 81

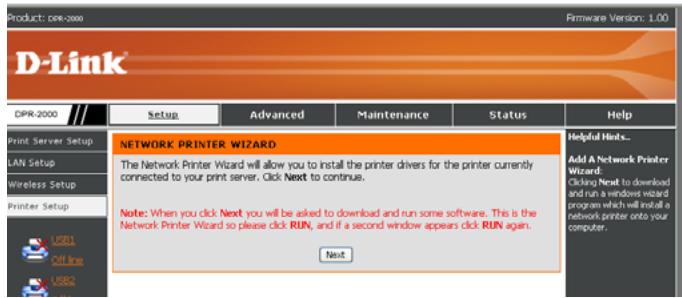

Actualiser I'etat de I'imprimante 82

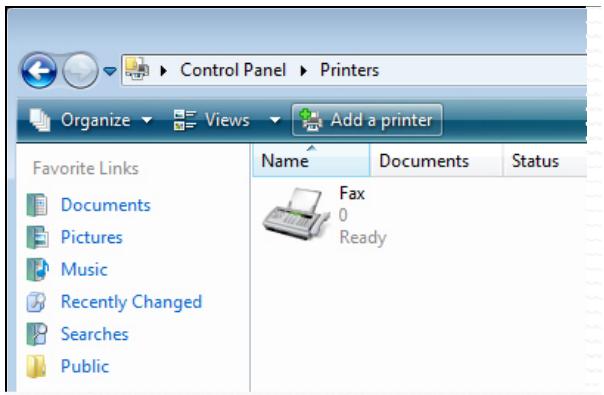

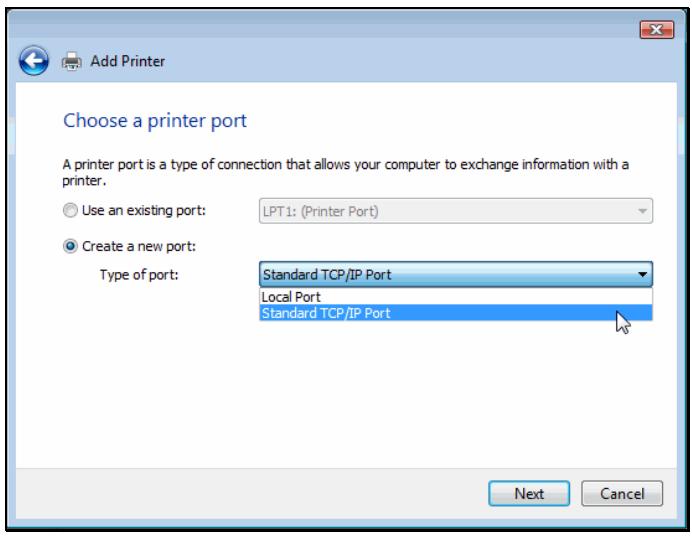

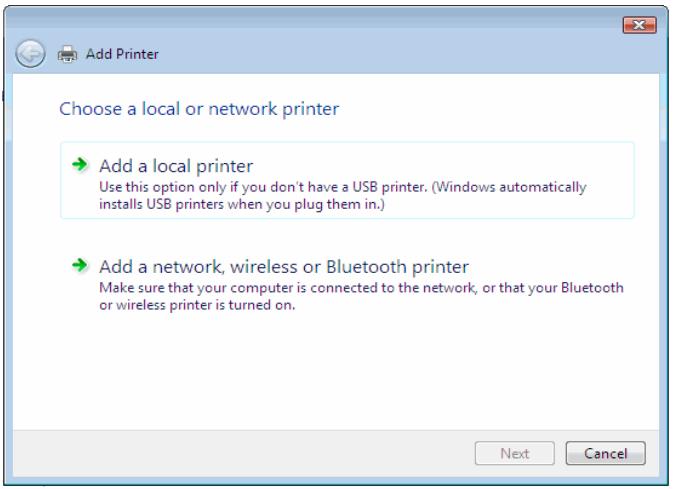

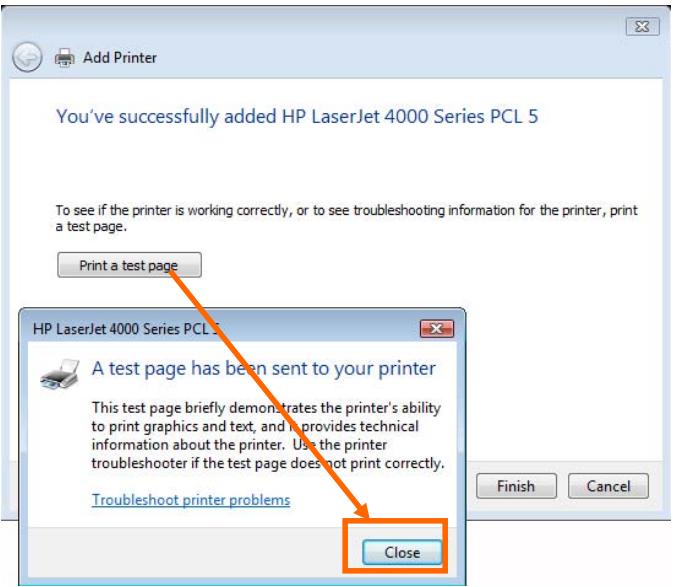

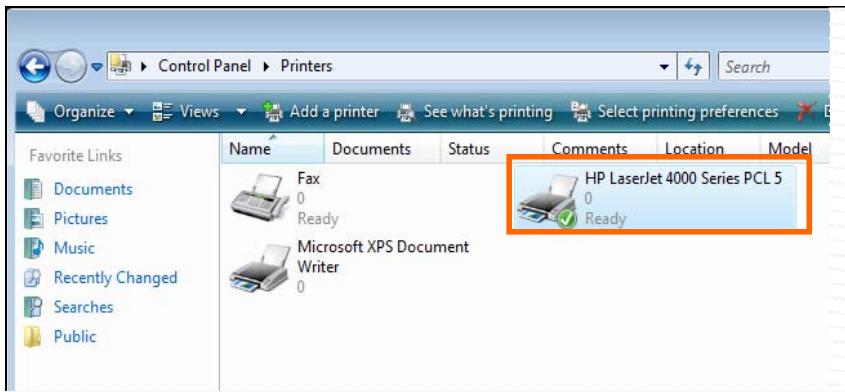

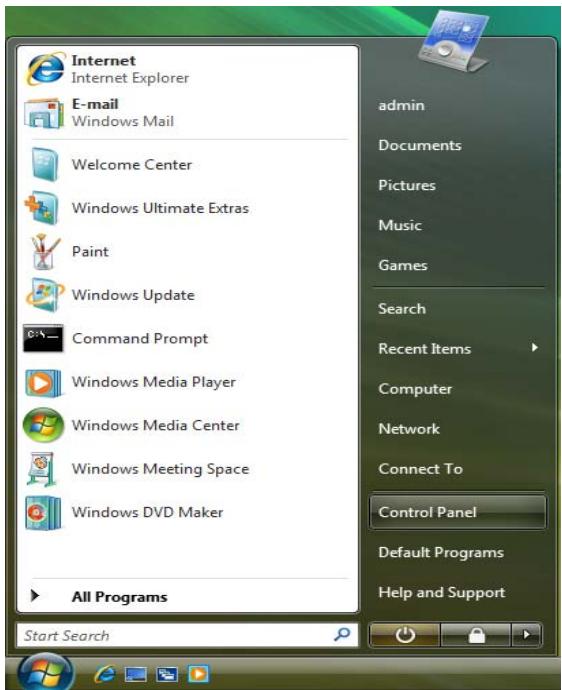

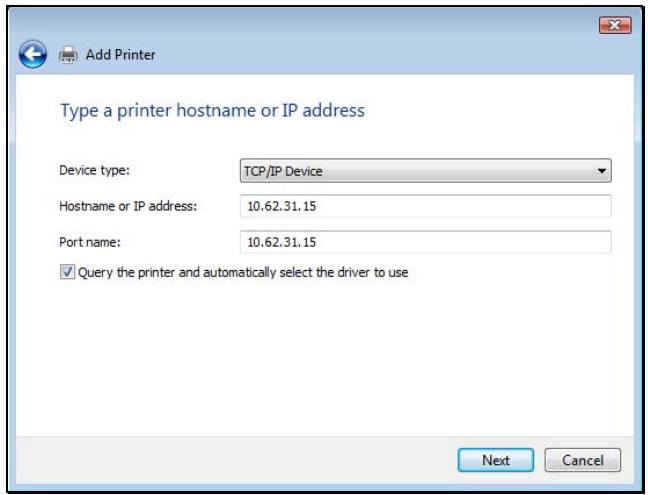

Impression TCP/IP pour Windows Vista 83

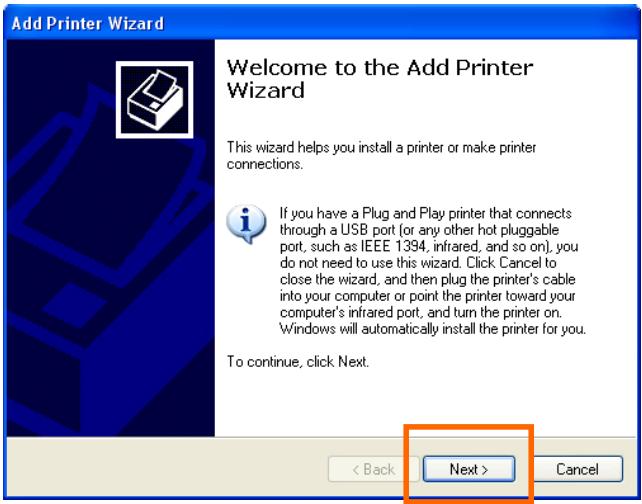

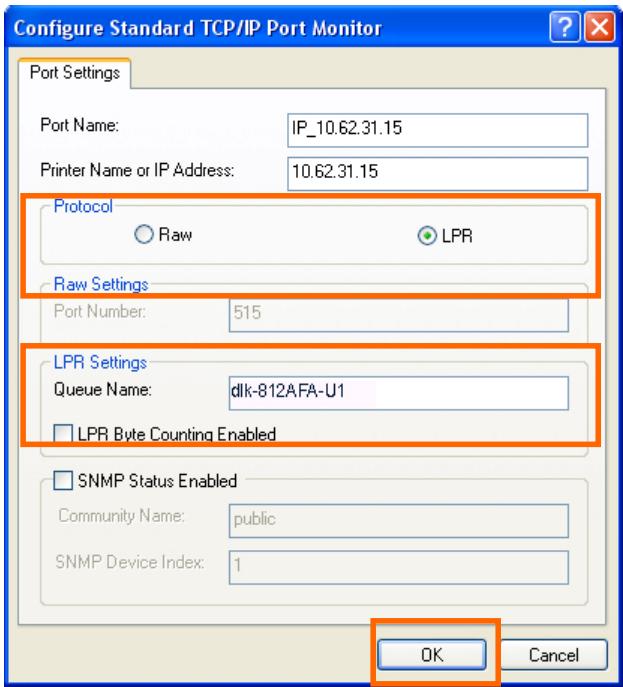

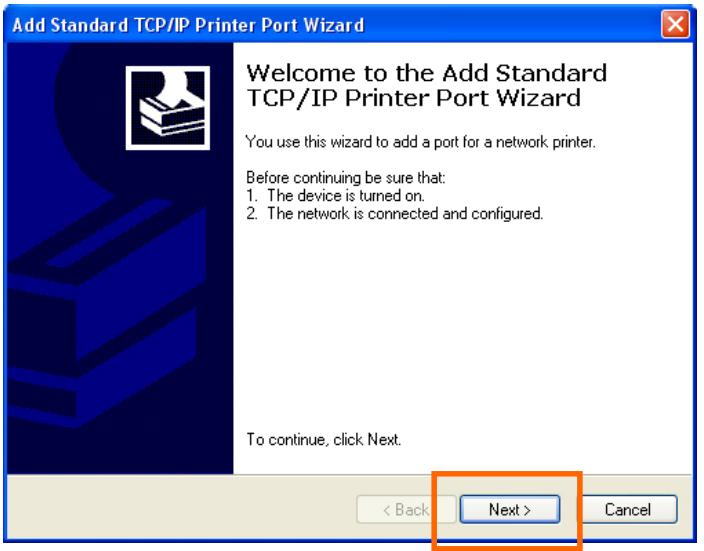

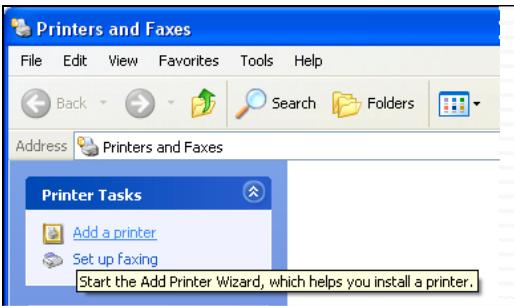

Impression TCP/IP pour Windows XP 90

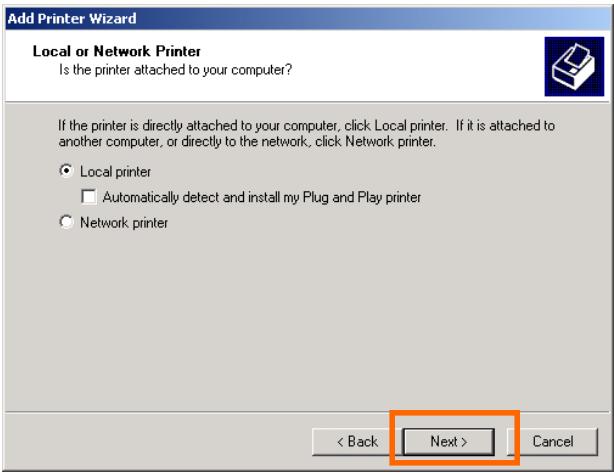

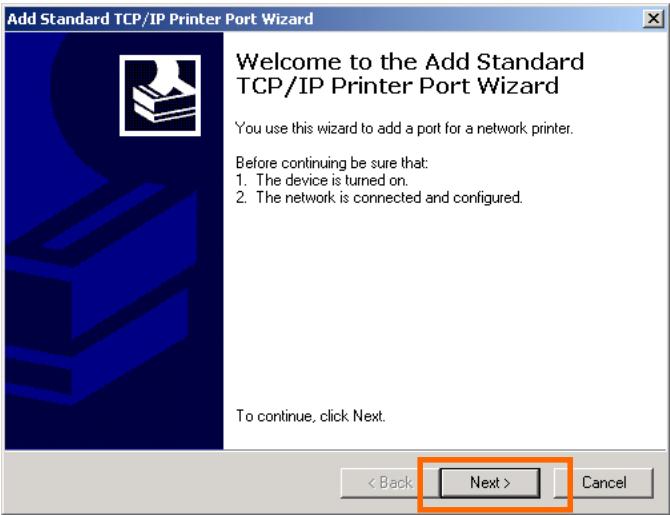

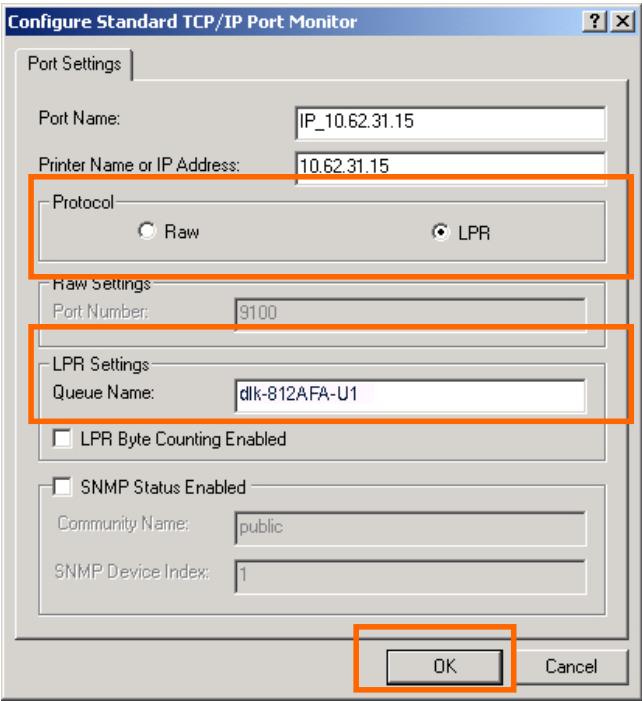

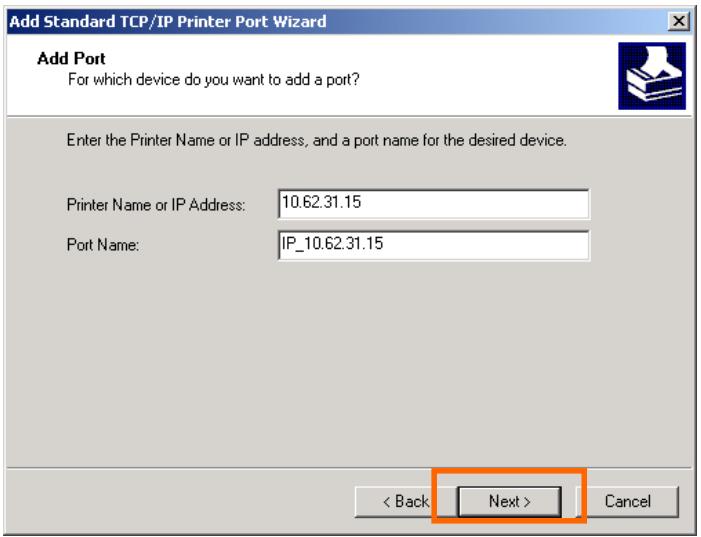

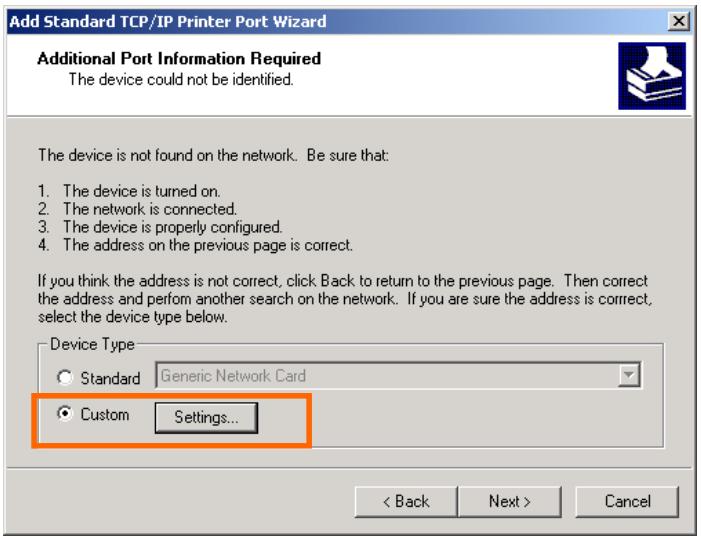

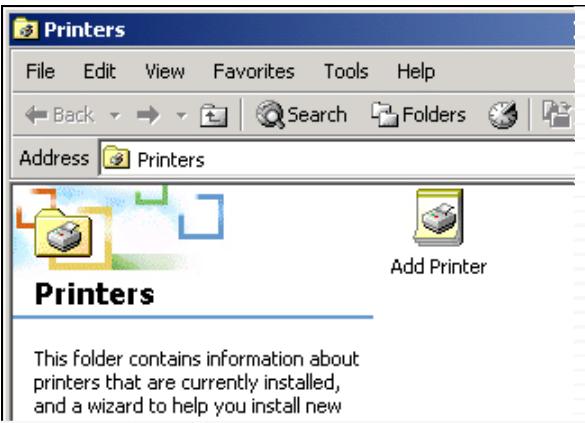

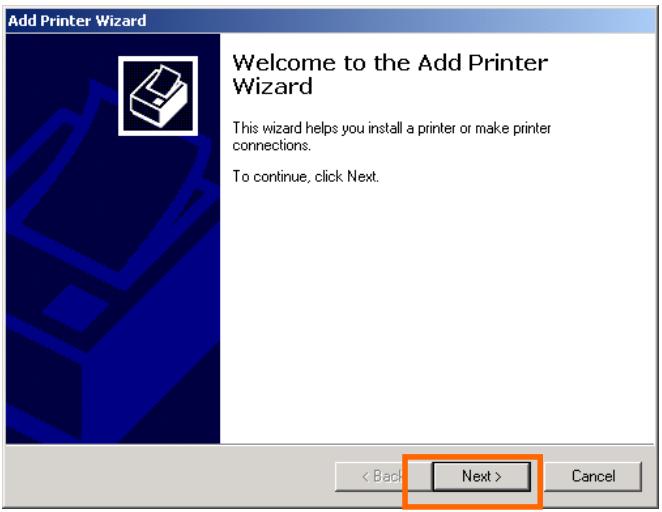

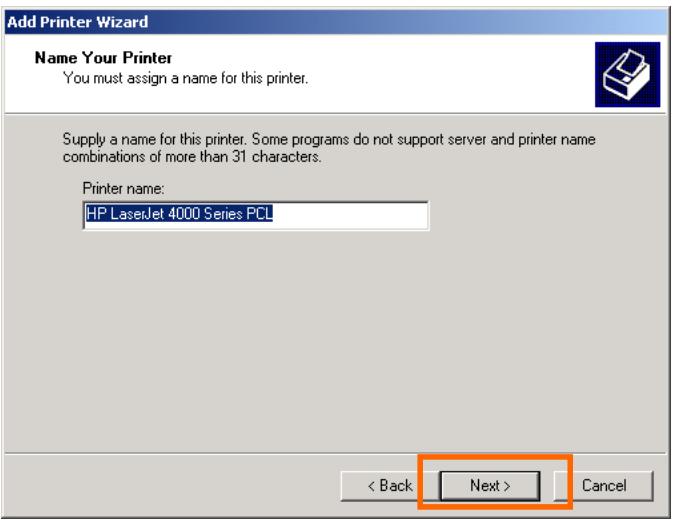

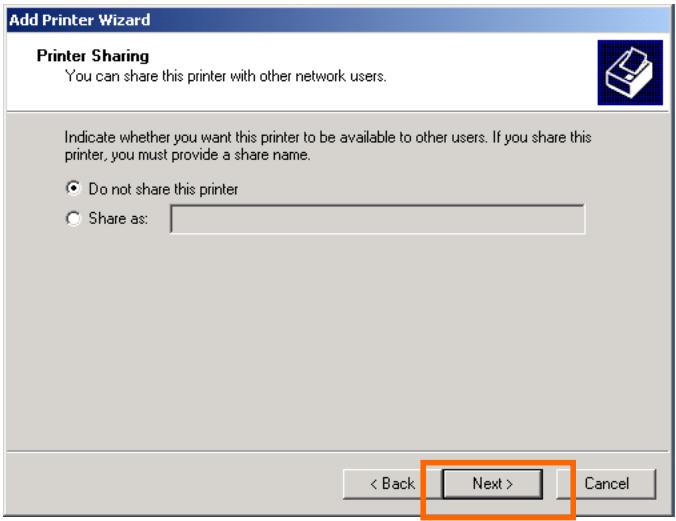

Impression TCP/IP pour Windows 2000 99

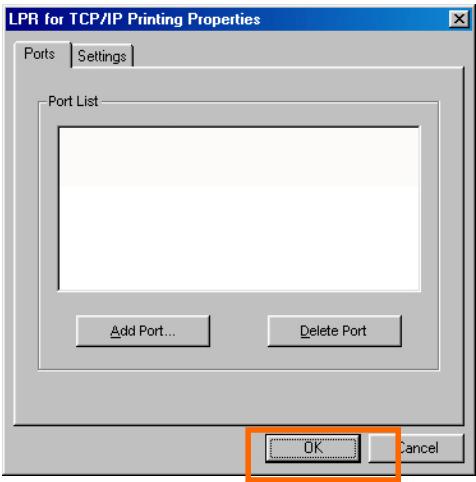

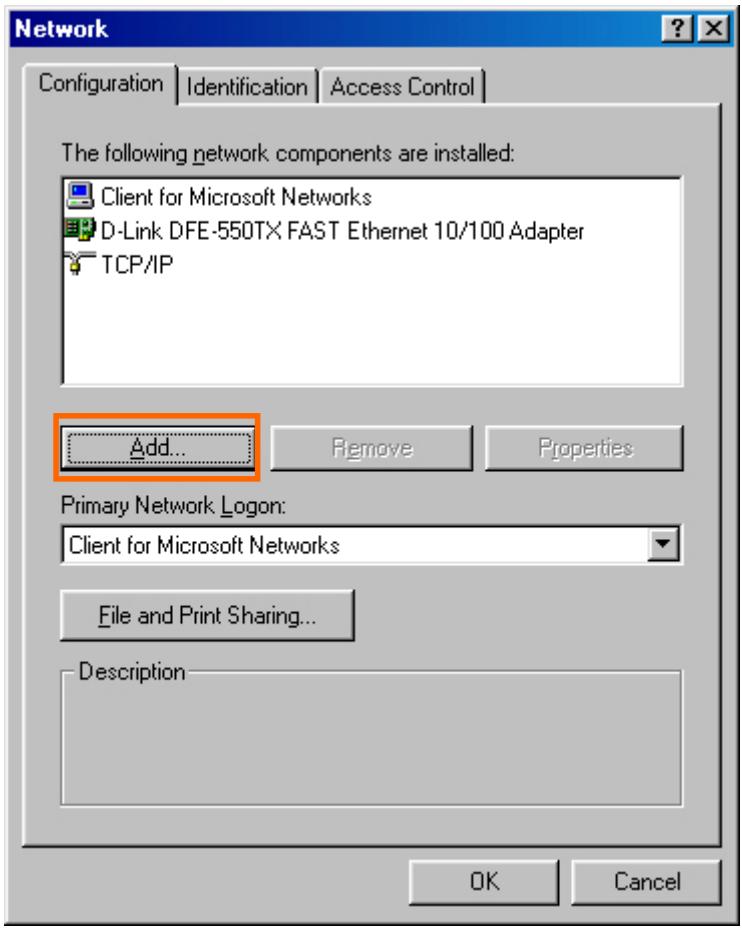

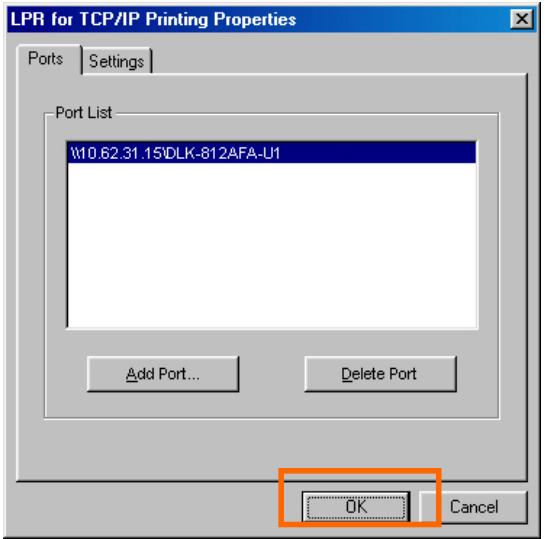

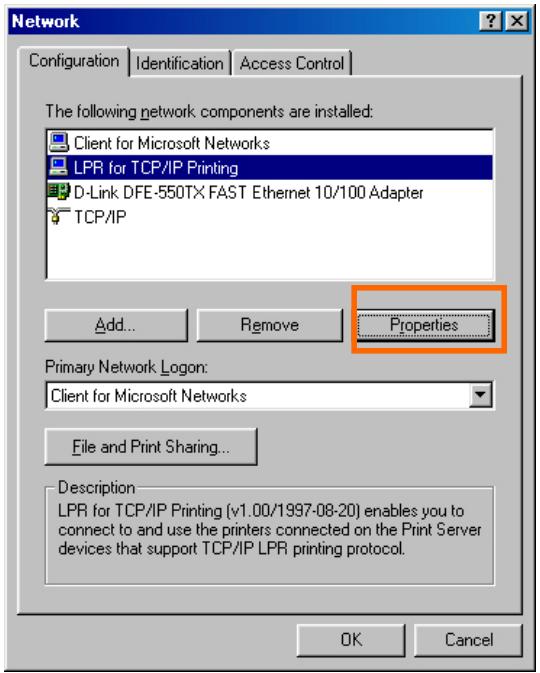

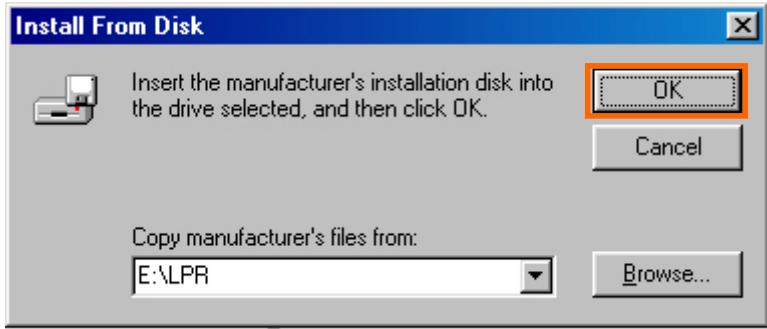

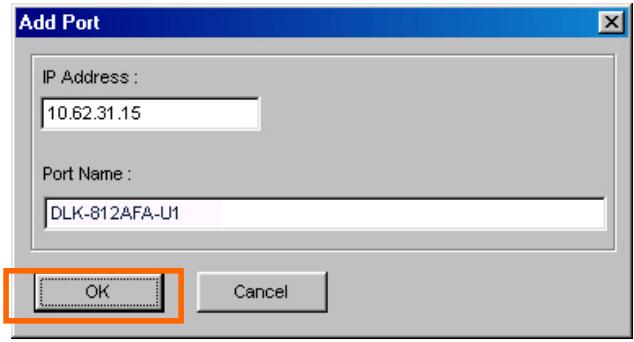

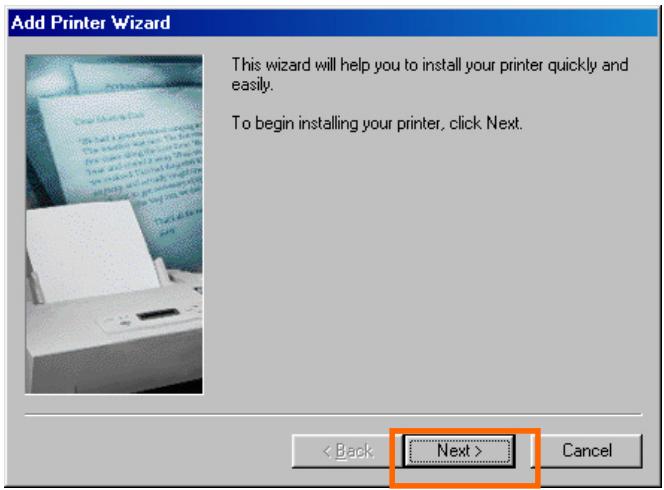

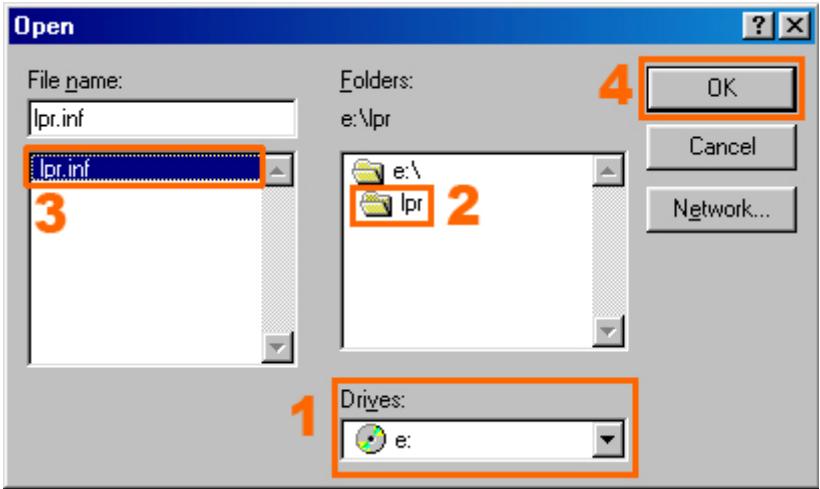

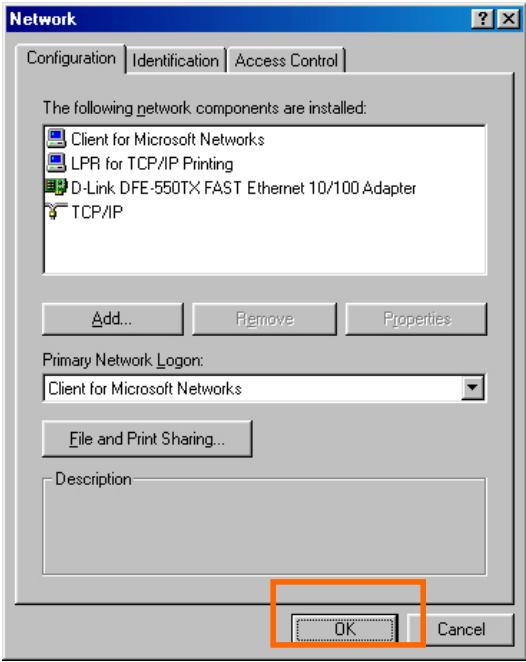

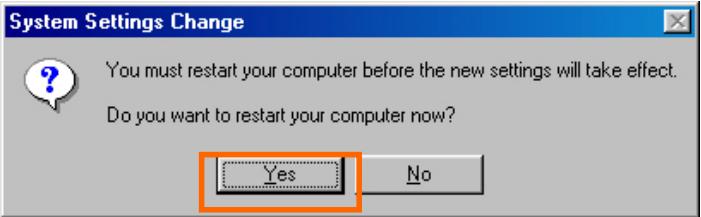

Impression TCP/IP pour Windows 98SE/ME 109
Impression sous Unix/Linux 121
Impression de fichiers texte sous Unix 121
Impression sous BSD Unix 122
Impression sous SCO Unix System V/386 125

Table des matieres

Impression sous Solaris 127

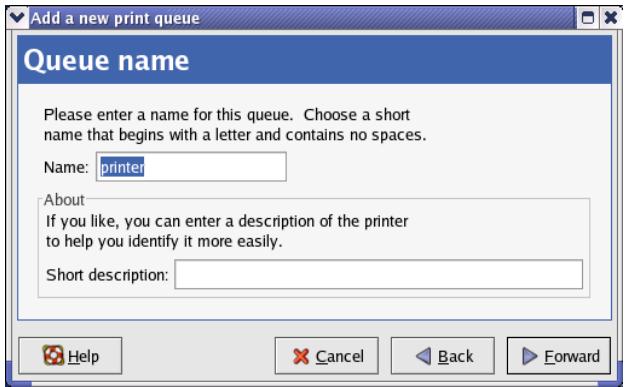

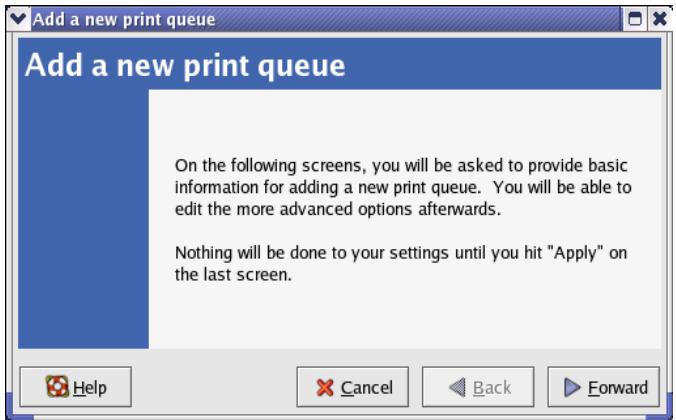

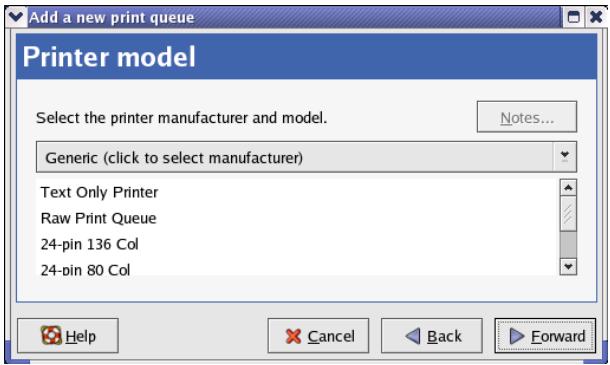

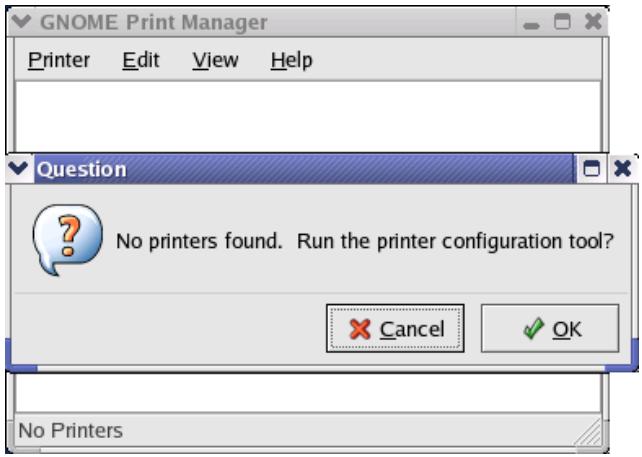

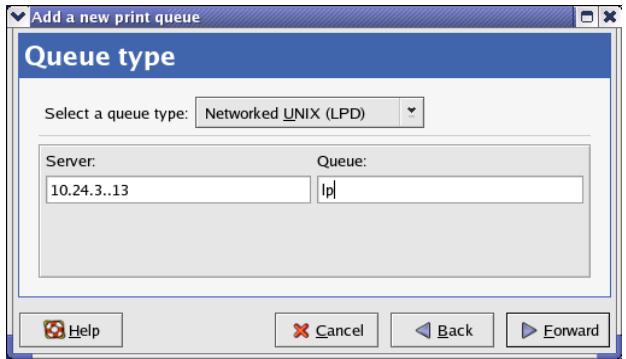

Impression sous Red Hat Linux 129

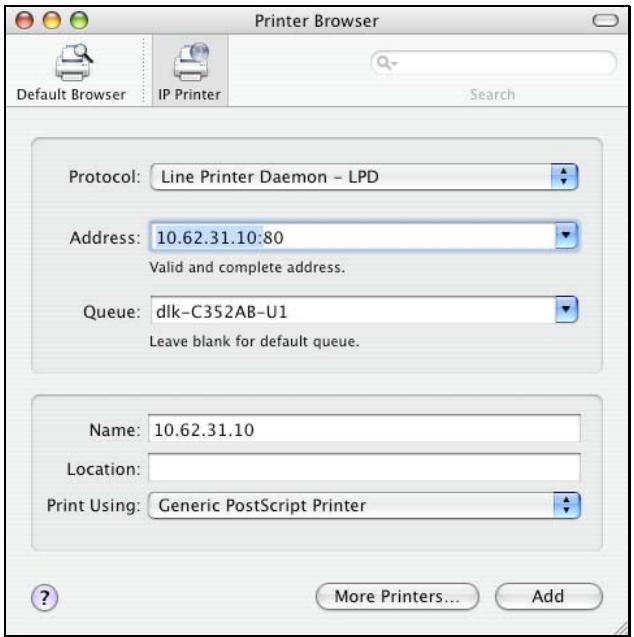

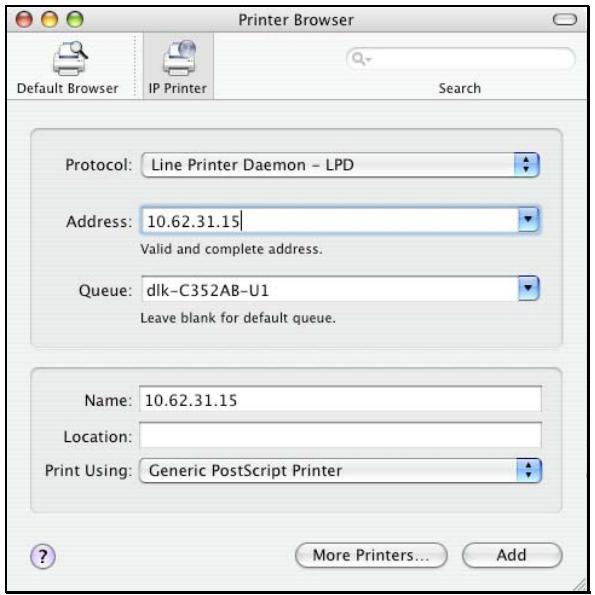

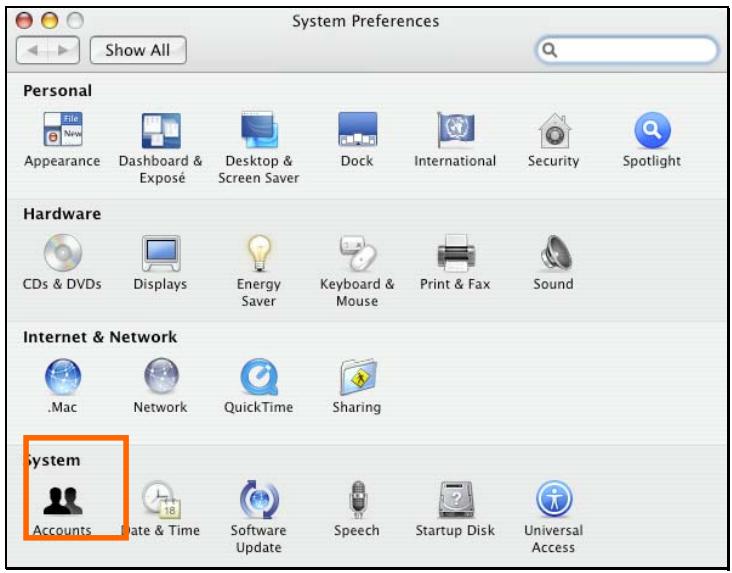

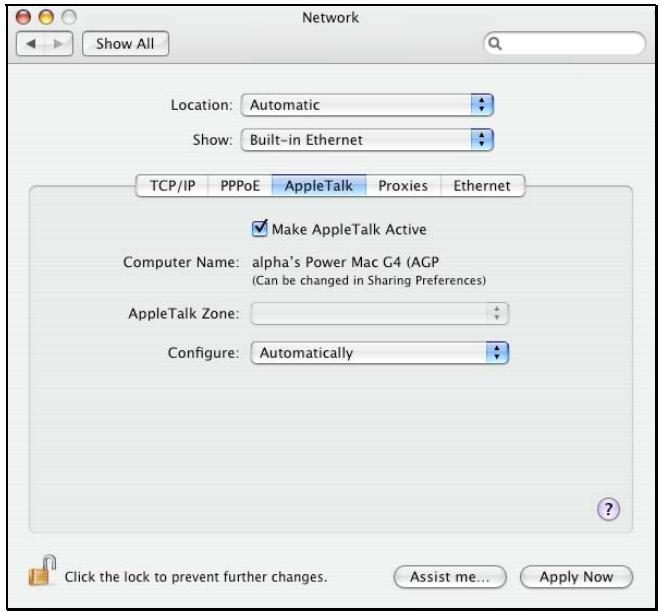

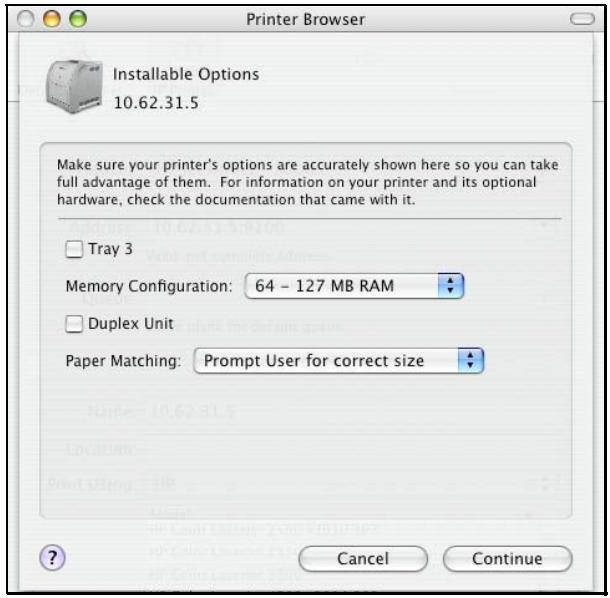

Configuration de l'impression sous Mac OS X Tiger (10.4.9) 133

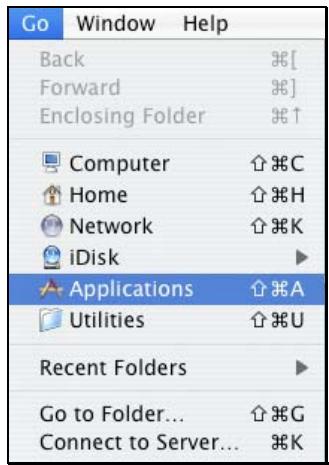

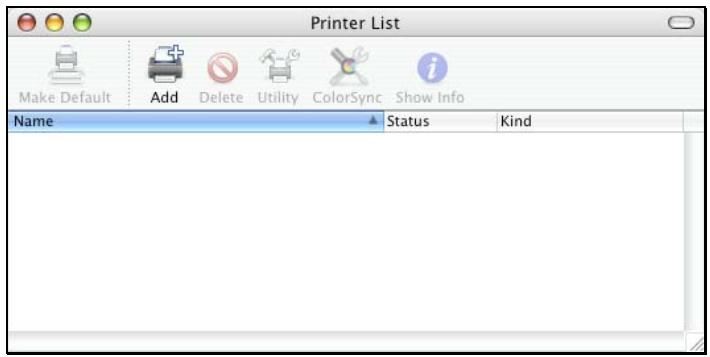

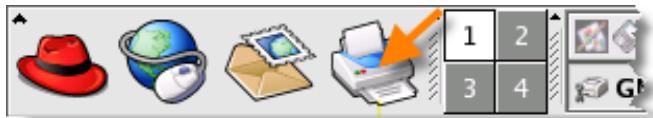

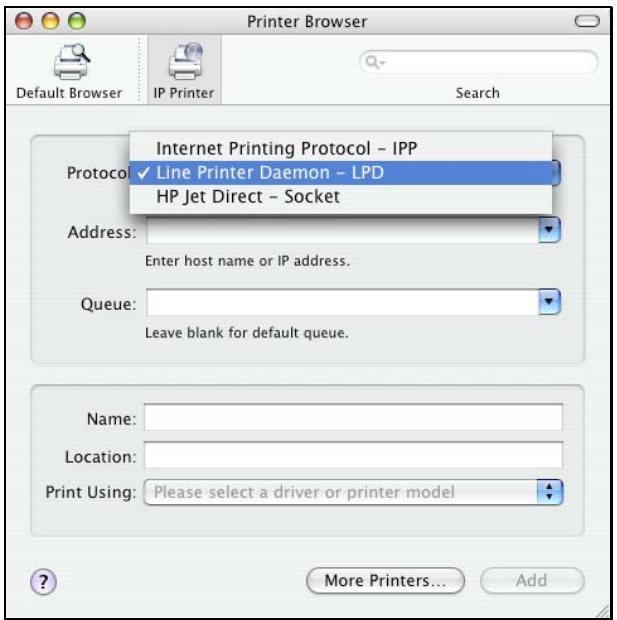

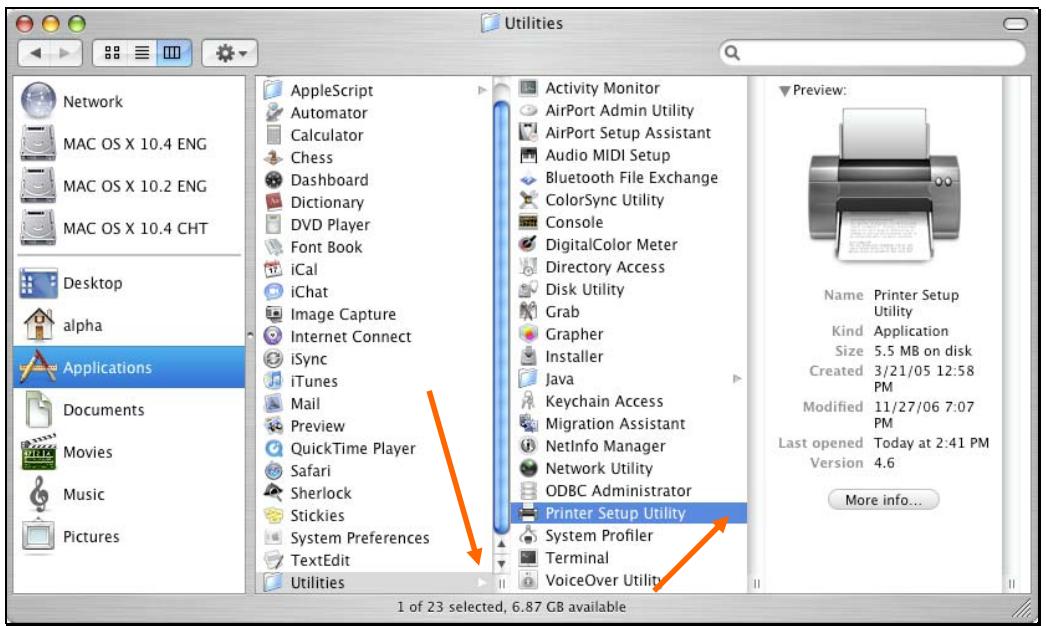

Ajout d'une imprimante 135

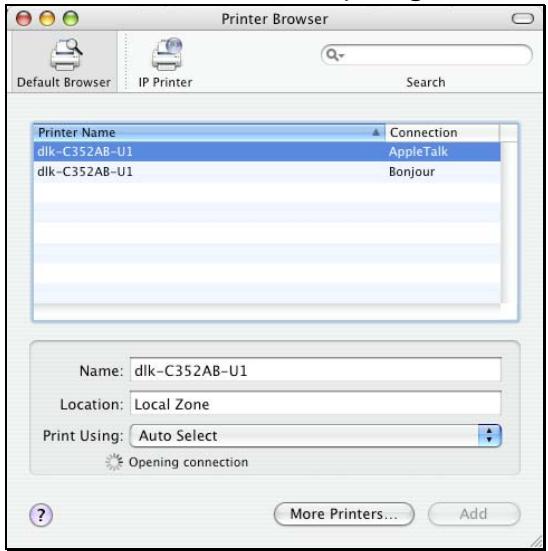

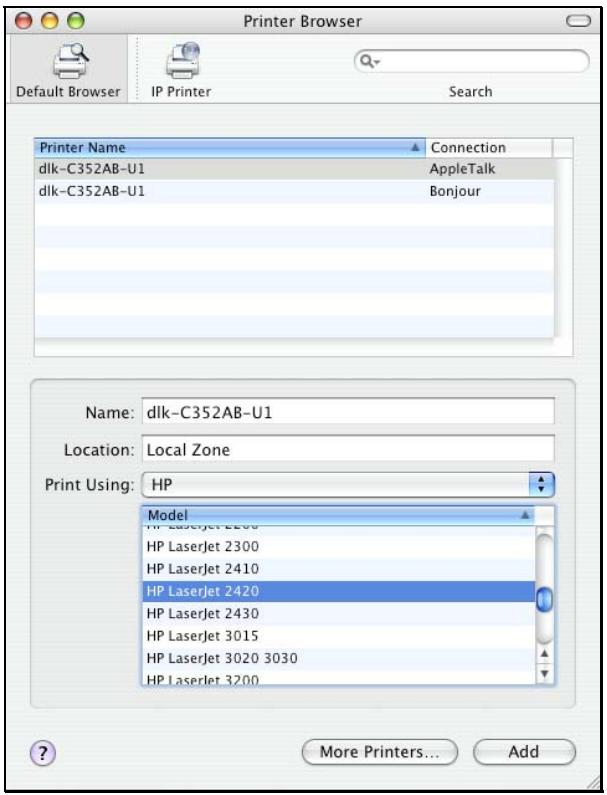

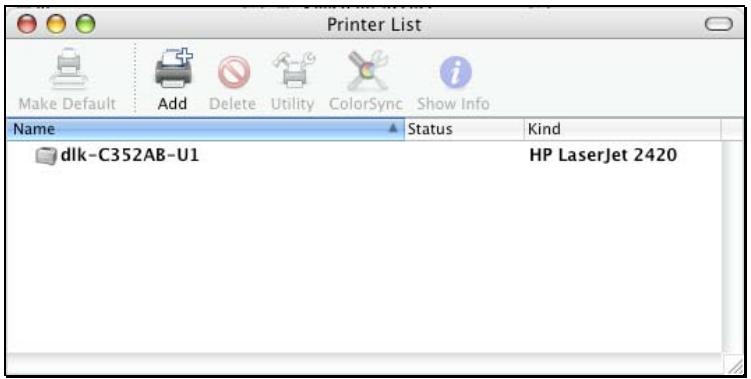

Imprimantes AppleTalk ou Bonjour 138

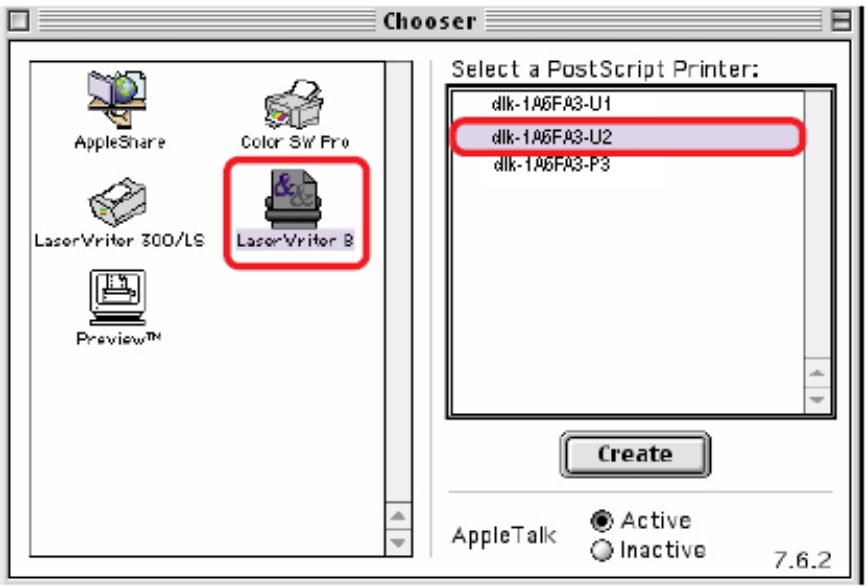

Configuration de l'impression AppleTalk sous Mac OS 9 146

Bases de la technologie sans fil 151
Éléments à prendre en compte avant d'installer le réseau sans fil 154
WPS (Wi-Fi Protected Setup) 156
Caracteristiques techniques 157
Annexe : Lieste des imprimantes compatibles avec le DPR-2000 159

Avant de commencer

Contenu de la boîte :

Votre boîte devrait contérer les éléments suivants :

■ Serveur multifonctions USB 2.0 DPR-2000 D-Link
Manuel et garantie sur CD
Guide d'installation rapide sur papier
Cable Ethernet cat. 5

Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus.

Configuration système requise :

• Ordinateur équipe d'une interface Ethernet
  Windows Vista/XP/2000/NT4/ME/98SE/95

Ou
Apple Mac OS 9.x à MAC OS X 10.4.x

Ou

Linux, Solaris, SCO Unix, AIX
■ Internet Explorer 6.0 ou toute version supérieur ; Netscape Navigator version 6.0 ou toute version supérieur, avec JavaScript
■ Notre imprimante doit prendre en charge le système d'exploitation requis.

Introduction

Le serveur d'impression USB multifonctions DPR-2000 de D-Link fournit 4 ports d'imprimante USB pour connecter 4 imprimantes USB et/ou d'autres équipements multifonctions. Il vous permet de partager ces périhériques connectés avec un groupe d'utilisateurs sur un réseau Ethernet cable aussi bien que sur un réseau sans fil IEEE 802.11. Le DPR-2000 est conçu principalement pour un usage de bureau, où des imprimantes et/ou des équipements multifonctions sont déployés à proximé les uns des autres, comme dans une salle des équipements. Plusieurs utilisateurs peuvent se connecter à ces imprimantes ou équipements multifonctions sur le réseau à travers le DPR-2000 afin d'utiliser les fonctions

(imprimante/numérique/fax) de ces périphériques. Le DPR-2000 gère le flux de fichiers d'impression et de fax des utilisateurs du réseau pour réaliser les tâches d'impression et de fax rapidement et efficacement. Avec 4 ports d'imprimante USB, le DPR-2000 élimine le besoin d'acheter 4 serveurs d'impression séparés pour chaque imprimante/équipement multifonctions partagé, ainsi que le problème de les installer séparément.

Le DPR-2000 est équipé d'un logiciel convivial compatible avec la plupart des réseaux Windows. Les protocoles pour TCP/IP, NetBEUI et AppleTalk sont pris en charge pour garantir une connexion parfaite aux principaux systèmes d'exploitation de mise en réseau.

En plus de ce logiciel, le DPR-2000 possède également un configurateur Web intégré permettant à l'administrateur de le configurer et de générer les nombreuses files d'attente d'impression par TCP/IP à l'aide d'un navigateur Web standard.

Introduction

Comparé à un serveur d'impression PC, le DPR-2000 améliore les services d'impression en réseau comme suit :

Le DPR-2000 gère le traffic de fichiers d'impression de toutes les imprimantes connectées. Cela allège la charge appliquée sur vos PC serveurs de fichiers, qui peuvent ainsi dédier toutes leurs capacités à acceder aux fichiers ou à d'autres services du réseau. Sur les réseaux poste à poste, les machines peuvent imprimer directement sur le serveur d'impression sans augmenter la charge d'un autre poste de travail ou serveur.
Le serveur d'impression DPR-2000 est plus portable et économique qu'un serveur d'impression PC. Vous pouvez ainsi déployer le DPR-2000 dans les endroits offrant un maximum de comport aux utilisateurs.
Le DPR-2000 fournit un utiliser logiciel PS-Link qui permet à plusieurs ordinateurs d'utiliser les fonctions imprimante/numérique/fax/copieur des imprimantes connectées à ce serveur d'impression. Avec PS-Link vous pouvez installer les pilotes du fabricant de vos imprimantes, sans étabir de connexion USB physique entre chaque imprimante et vos ordinateurs. Une fois les logiciels fournis par les fabricants de vos imprimantes installés, les fonctions numérique et fax sont strictement identiques à celles représentées dans les manuels de vos imprimantes.
Le DPR-2000 fournit un outil, PS-Wizard, pour vous permettre d'ajouter facilement une imprimante réseau sous Windows et réaliser des impressions TCP/IP classiques.

Le DPR-2000 est compatible avec les systèmes d'exploitation réseau et protocoles suivants :

TCP/IP

UNIX Ipr/Ipd (HP-UX, SunOS, Solaris, SCO, UnixWare, IBM AIX) Windows NT/2000, Windows 95/98SE/ME, Windows XP/Vista, NetWare 5.x NDPS LPR Remote Printing

NetBEUI

Windows NT/2000/XP, Windows 95/98SE/ME, Windows pour Workgroups, Microsoft LAN Manager et IBM LAN Server

AppleTalk

Mac OS EtherTalk

PS Software, PS-Link et PS-Wizard permettent de configurer le DPR-2000 de manière plus avancée :

PS-Link -Executez-le pour que vos ordinateurs utilisent les fonctions imprimante/numériqueur/fax/copieur et l'impression GDI de vos imprimantes.

PS-Link vous aide à installer les pilotes du fabricant de vos imprimantes, sans étabir de connexion USB physique entre vos imprimantes et vos ordinateurs. Pour plus d'informations, consultez le chapitre Utilisation de PS Software.

PS-Wizard — Cet outil vous permet d'ajouter une imprimante à votre ordinateur en toute simplicité. Pour plus d'informations, consultez le chapitre Utilisation de PS Software.

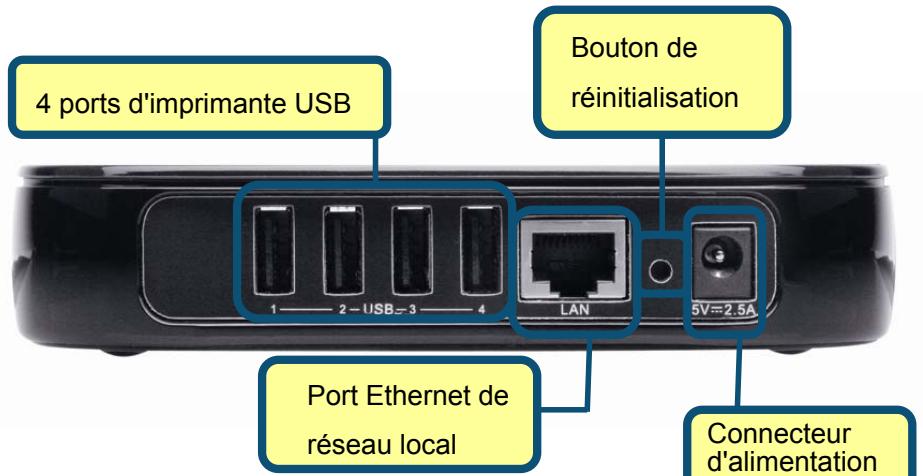

Éléments externes

Les ports d'imprimante USB du DPR-2000 se situent sur le panneau arrêté de ce serveur d'impression et peuvent être configurés à l'aide du configurateur Web.

L'adresse IP par défaut du DPR-2000 est acquise automatiquement par un serveur DHCP du réseau. Si aucun serveur DHCP n'est détecté, utilisez l'adresse IP par défaut du DPR-2000, qui est 192.168.0.10.

REMARQUE: L'adresse IP de votre PC doit se couver sur le même sous-réseau que celui de l'adresse IP du serveur d'impression pour que les deux péripériques communiquent Ensemble. (par exemple, si l'adresse IP du serveur d'impression est 192.168.0.10 et que le masque de sous-réseau est 255.255.255.0, l'adresse IP de votre ordinateur doit être 192.168.0.x, x représentant une valeur comprise entre 1 et 254, à l'exclusion de 10).

Ports d'imprimante USB (1 à 4)

Chacun des 4 ports d'imprimante USB 2.0 peut être connecté à une imprimante USB ou une imprimante multifonctions USB.

Port Ethernet de réseau local

Ce port se connecte au port Ethernet de réseau local d'un commutateur ou d'un routeur à l'aide d'un cable Ethernet Cat. 5. Ce port prend en charge les vitesses de réseau 10/100Mbps et le protocole NWay, permettant au serveur d'impression de détecter ou de négocier automatiquement la vitesse de transmission du réseau.

Connecteur d'alimentation

L'adaptateur secteur fourni se branche dans ce connecteur.

Interface de réseau local sans fil

L'interface de réseau local sans fil 802.11g et son antennne sont cachées à l'intérieur de ce péripérisque. Cette interface se connecte à votre point d'accès ou votreouteur sans fil.

Bouton de réinitialisation

Appuyer sur ce bouton restaurera les paramètres d'usine par défaut du serveur d'impression.

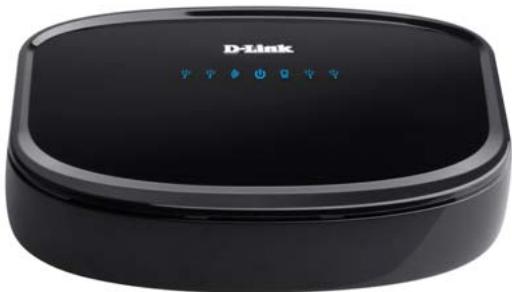

Voyants lumineux

Tous les voyants lumineux se trouvent sur les dessus du serveur d'impression.

Alimentation

Si levoyant bleu reste allumé,le serveur d'impression est allumé.

USB1a4

Une lumière fixe bleue pour chacun des 4 ports USB indique que l'imprimante connectee a un port USB particulier est en ligne et correctement connectee au serveur d'impression. Une luziere bleue clignotante indique que des données sont en cours de transfert entre le serveur d'impression et l'imprimante connectee.

■ Liaison/Activité Ethernet

Une lumière fixe bleue confirme que le serveur d'impression est connecté par cable à votre réseau Ethernet. Une luzière bleue clignotante indique que le serveur d'impression reçoit ou transmet des données sur le réseau Cable.

Pendant l'autotest de démarriage du serveur d'impression, ces trois voyants lumineux indiquent également toute panne matérielle eventuelle.

■ Liaison/Activité du réseau local sans fil

Une lumière fixe bleue confirme que le serveur d'impression est connecté sans fil à votre réseau sans fil. Une luzière bleue clignotante indique que le serveur d'impression reçoit ou transmet des données sur le réseau sans fil.

Pendant l'autotest de démarrage du serveur d'impression, tous les voyants lumineux décrits ci-dessus indiquent également toute panne matérielle évientuelle.

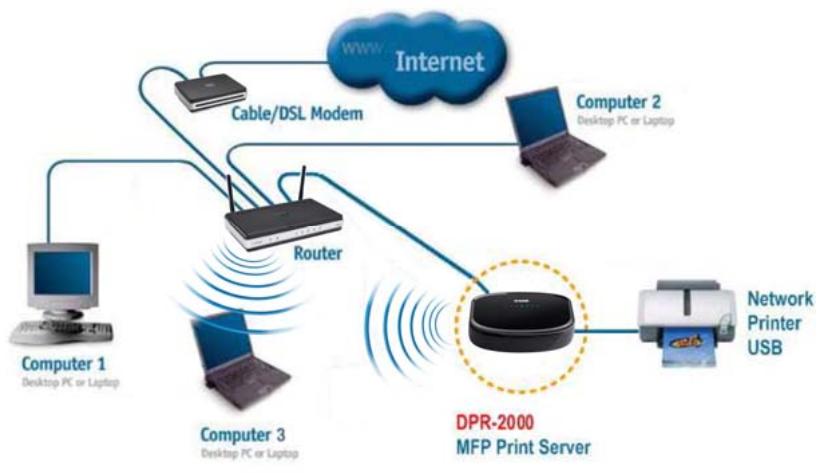

Configuration du DPR-2000

Installation du serveur d'impression

AVERTISSEMENT :

• Des problèmes de configuration peuvent survenir si le serveur d'impression est allumé sans avoir préalablement établi de connexion réseau.
• Utilisez l'adaptateur fourni avec le serveur d'impression pour le connecter au secteur. L'utilisation d'un adaptateur fournissant une alimentation incorrecte risque d'endommager le serveur d'impression et en annule la garantie.
• Connectez uniquement des imprimantes USB ou des équipements multifonctions USB aux ports USB du serveur d'impression. Ne pas connecter d'autres péripériques USB à ces ports USB. Cela risque d'endommager votre serveur d'impression et en annulera la garantie.
• Pour obtenir une liste des imprimantes compatibles avec ce serveur d'impression, veuillesz consulter l'Annexe de ce manuel. Cette liste n'est pas exhaustive. Aussi,

meme si elle n'est pas repertoriée, votre imprimante peut encore être compatible avec ce serveur d'impression. Vérifiéz le site Web de D-Link pour obtenir la dernière liste mise à jour.

Cette section décrira les étapes d'installation pour une connexion Ethernet cablee. Pour éviter toute complication pendant l'installation du matériel, procédez comme suit :

1. Vérifiez que toutes les imprimantes que vous connectez au DPR-2000 fonctionnent correctement.
2. Si elles fonctionnent correctement, eteignez-les.
3. Vérifiez que vous reseau fonctionne normalement.
4. Utilisez un cable Ethernet Cat. 5, connectez le port Ethernet de réseau local du DPR-2000 à un port Ethernet de réseau local d'un commutateur ou d'un routeur Ethernet.
5. Les imprimantes étant éteintes, branchez les câbles USB entre les imprimantes et les ports USB du DPR-2000.
6. Allumez les imprimantes.
7. Insérez la fiche de sortie de l'adaptateur secteur dans le connecteur d'alimentation à l'arrière du DPR-2000.
8. Branchez l'autre extrémité de l'adaptateur secteur dans une prise de courant. Ceci alimenttera le DPR-2000. Le voyant bleu, situé sur panneau avant du DPR-2000, doit s'allumer et l'autotest de ce serveur d'impression commercera.

Autotest de démarrage

Le bon fonctionnement de chaque DPR-2000 a ete teste en usine. Lorsque le DPR-2000 est mis sous tension, il realise automatique un autotest de chacun

de ses principaux composants. Le résultat final de l'autotest est indiqué par l'état des voyants lumineux USB. Avant que les tests des composants ne débutnt réellement, le fonctionnement de tous les voyants lumineux est testé.

Juste après la mise sous tension, tous les voyants doivent s'allumer fixement pendant plusieurs secondes. Les voyants USB doivent ensuite ensuite s'éteindre simultanément. Si ces tests dédictent une anomalie de n'importe lequel des voyants, le problème pourrait se situer au niveau duvoyant lui-même.

Les tests des composants intervennent juste après ceux des voyants. Un résultat normal (sans panne) est indiqué par trois clignotements simultanés des voyants, suivis d'un état passif où tous les voyants sont éteints.

Si le programme d'autotest détecte une erreur de composant, il s'arrête après le test des voyants et ces derniers clignotent constamment pour signaler l'erreur, comme indiqué dans le tableau suivant. Si l'un de ces signaux d'erreur se déclenché, contactez votre revendeur pour qu'il répare l'appareil défectueux.

Voyant USB	Composant défectueux
Allumé	Erreur de la DRAM
1 long, 3 courts	Protection de la mémoire Flash
1 long, 5 courts	Mémoire Flash effacée/erreur du programme
1 long, 6 courts	Erreur du contrôleur du réseau local
1 long, 14 courts	Erreur de MII du réseau local
1 long, 18 courts	Erreur USB

Utilisation de PS Software

Installation du programme d'exécution automatique

Insérez le CD d'installation joint dans le lecteur de CD-ROM de votre ordinateur pour lancer le programme d'exécution automatique. Si le programme ne démarre pas automatiquement, cliquez sur My Computer (Poste de travail) > [Lettre du lecteur de CD-ROM].

Le CD-ROM d'installation contient :

• Install PS Software (Installer PS Software) - Cliquez dessus pour installer PS Software, qui contient PS-Link et PS-Wizard permettant de configurer davantage de paramètres pour le serveur d'impression, dont :

• Le changement d'adresse IP,

• La prise en charge des multiples fonctions (imprimante/numérique/copieur/fax) de l'imprimante multifonctions, l'impression GDI et d'autres logiciels de n'importequelle imprimante multifonctions/GDI, et

• L'ajout d'une imprimante à votre ordinateur.

• View Quick Installation Guide (Afficher le guide d'installation rapide) – Cliquez dessus pour afficher le Guide d'installation rapide au format PDF et obtenir des instructions d'installation étape par étape du serveur d'impression.

• View Manual (Afficher le manuel) - Cliquez dessus pour afficher le Manuel d'utilisation au format PDF et obtenir des informations détaillées sur le serveur d'impression.
• Install Acrobat Reader (Installer Acrobat Reader) – Cliquez dessus pour installer Acrobat Reader et afficher/imprimer les fichiers PDF de ce CD-ROM d'installation.
• Exit (Quitter) - Cliquez dessus pour fermer le programme d'exécution automatique.

PS Software

Afin d'eviter tout conflit au sein votre réseau, utilisez PS Software pour modifier les paramètres de votre serveur d'impression (par ex. l'adresse IP).

Le PS Software comprehend deux utilaitaires, notamment PS-Link et PS-Wizard.

Installation de PS Software

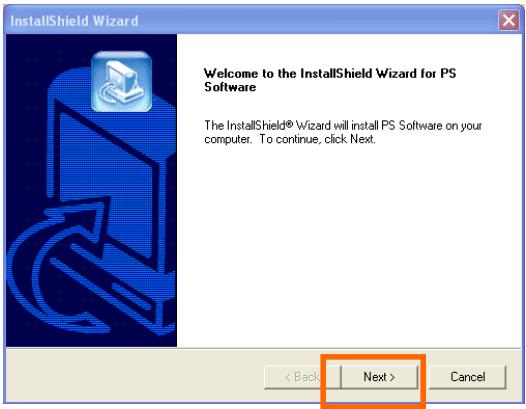

1. Cliquez sur le bouton Next (Suivant) > dans la fenêtre d'accueil de l'InstallShield Wizard (Assistant InstallShield).

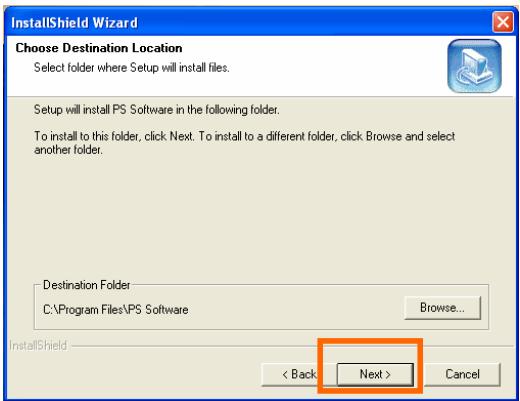

1. Indiquez l'emplacement cible en cliquant sur le bouton Browse (Parcourir)... Sinon, cliquez sur le bouton Next (Suivant) > pour continuer.

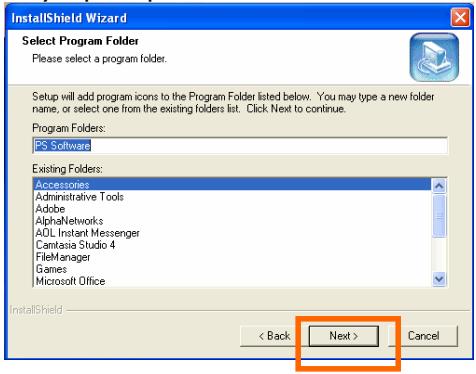

1. Vous pouvez saisir un nouveau nom de dossier dans le champ Program Folder (Dossier programme) pour remplacer celui par défaut. Sinon, cliquez sur le bouton Next (Suvivant) > pour passer à l'écran suivant.

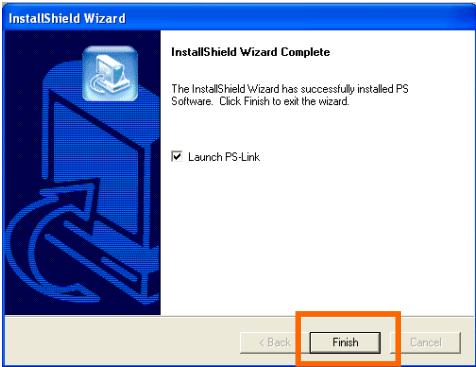

1. L'InstallShield Wizard (Assistant InstallShield) lance l'installation du logiciel et la barre de progression indique que l'installation est en cours jusqu'à ce que la fenêtre suivante s'ouvre. Cliquez sur le bouton Finish (Terminer) pour terminer l'installation.

Une fois le programme installé, vous pouvez acceder aux deux utilisaires (PS-Link et PS-Wizard) en cliquant sur Start Programs PS Software(Démarrer Programmes PS Software).

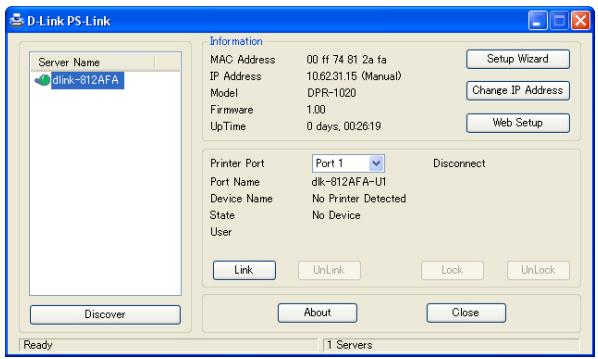

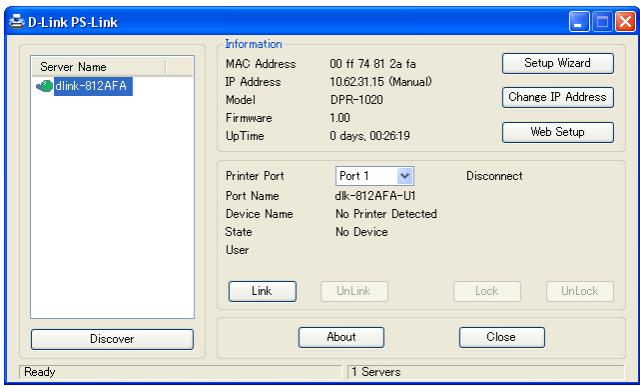

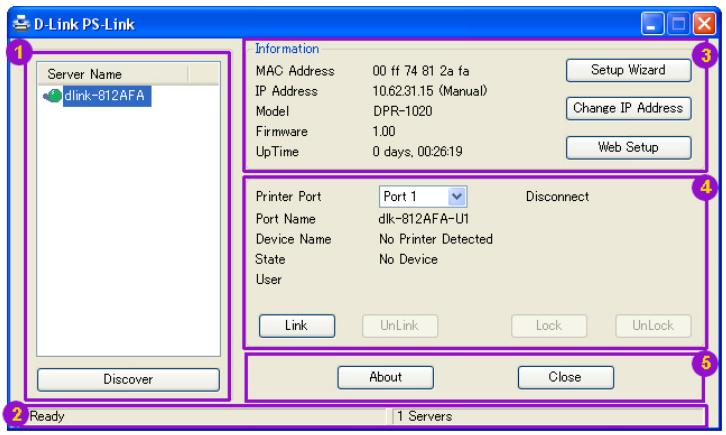

Utilisation de PS-Link

PS-Link (pour Windows 2000/XP/2003/Vista) est un utiliser vous permettant d'installer les pilotes de votre fabricant d'imprimantes. La commande Link (Liaison) vous permet de simuler une connexion USB physique entre votre ordinateur et une imprimante. Vous pouvez ainsi installer les pilotes du fabricant sans réaliser de connexion USB avec votre ordinateur.

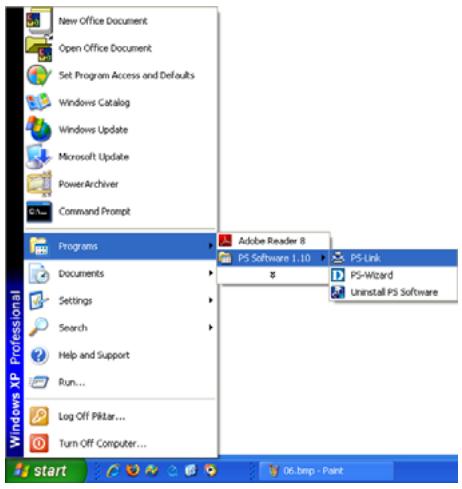

Pour lancer PS-Link, cliquez sur Start Programs PS Software (Démarrer Programmes PS Software, puis cliquez sur PS-Link.

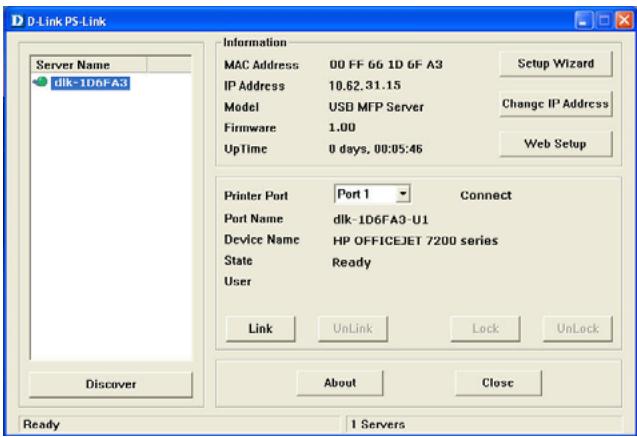

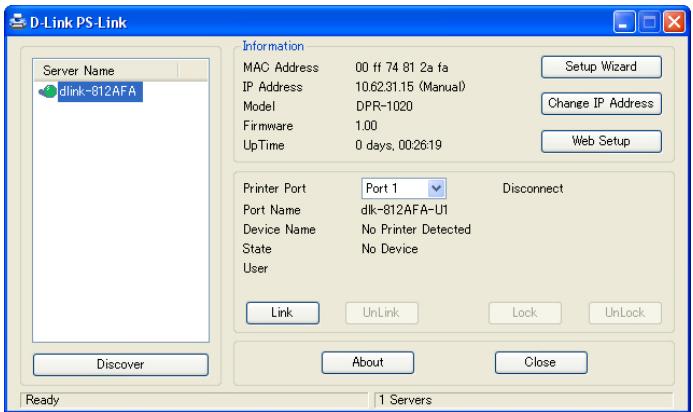

PS-Link démarre ensuite et recherche automatiquement tous les serveurs d'impression présents sur le même segment du réseau. Si l'installation a réussi, le nom de votre serveur d'impression apparait dans la colonne Server Name (Nom du serveur). Si votre serveur d'impression n' apparait pas, veuillez vérifier la connectivité de votre réseau avant de cliquer à nouveau sur le bouton Discover (Rechercheer).

Server Name (Nom du serveur) : Cette liste affiche les noms de tous les serveurs d'impression présents sur le réseau. Discover (Rechercheer) : Cliquez sur ce bouton pour rechercher davantage des serveurs d'impression.
Status Bar (Barre d'etat): La barre d'etat, située en bas de l'écran, indique l'état actuel du système et le nombre de serveurs d'impression connectés.
3 Information (Informations): Ce champ affiche les informations de base concernant le serveur multifonctions sélectionné dans la Device List (Liste de péripériques). L'écran compte également trois boutons: Setup Wizard (Assistant de configuration), Change IP Address (Changer d'adresse IP) et Web Setup (Configuration Web). Chacun d'eux est expliqué ci-dessous:

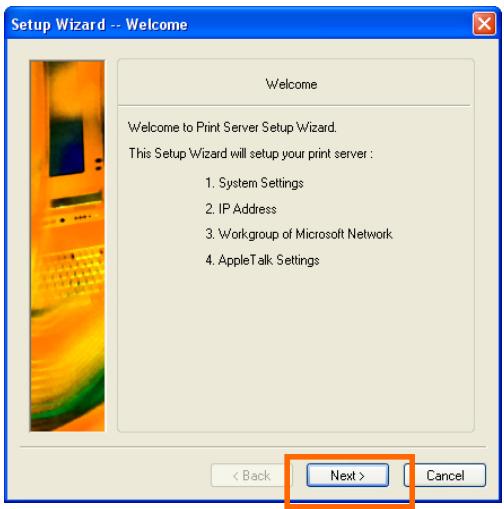

[Setup Wizard] (Assistant de configuration) – L'assistant de configuration vous permet de configurer votre serveur d'impression étape par étape. Lorsque vous cliquez sur ce bouton, l'écran suivant apparait.

Cliquez sur Next (Suivant) > pour commencer à configurer les paramètres.

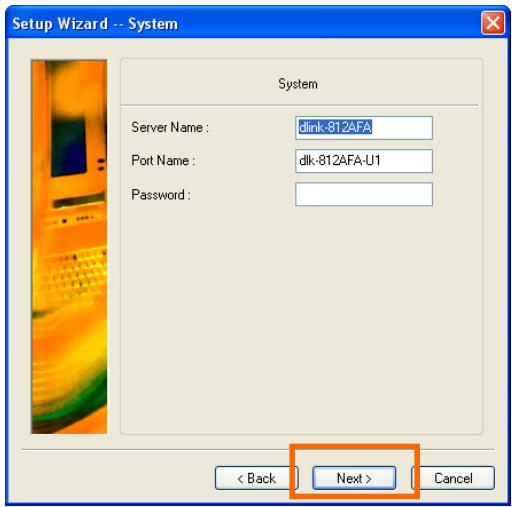

Paramètres système

Saisissez le Server Name (Nom du serveur), le Port Name (Nom du port) et le Password (Mot de passer) de votre serveur d'impression.

Cliquez sur Next (Suvant) > pour passer à la page suivante ou sur Cancel (Annuler) pour quitter.

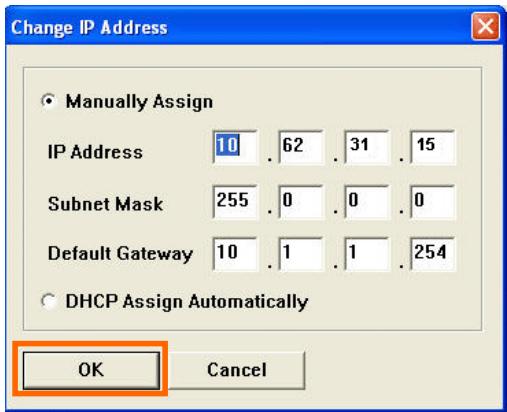

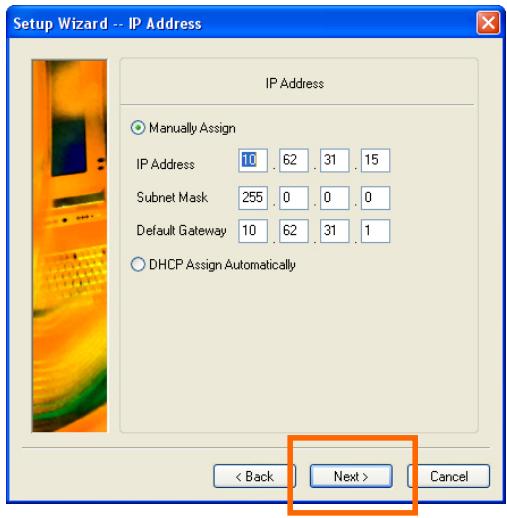

Changer d'adresse IP :

Sélectionnez Manually Assign (Attribuer manuelle) pour saisir une adresse IP donnée pour le serveur d'impression ou DHCP Assign Automatically (Attribuer automatique) pour attribuer automatique une adresse IP à votre serveur d'impression. Cliquez sur Next (Suivant) > pour passer à la page suivante ou sur Cancel (Annuler) pour quitter.

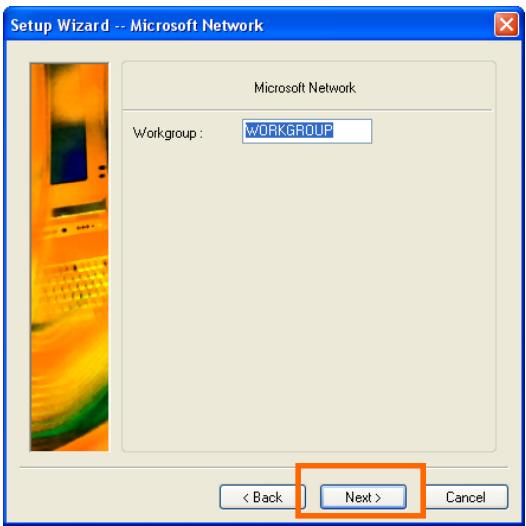

Microsoft Network Workgroup (Groupe de travail Microsoft Network)

Saisissez le nom du Microsoft Workgroup (Groupe de travail Microsoft).

Cliquez sur Next (Suvient) > pour passer à la page suivante ou sur Cancel (Annuler) pour quitter.

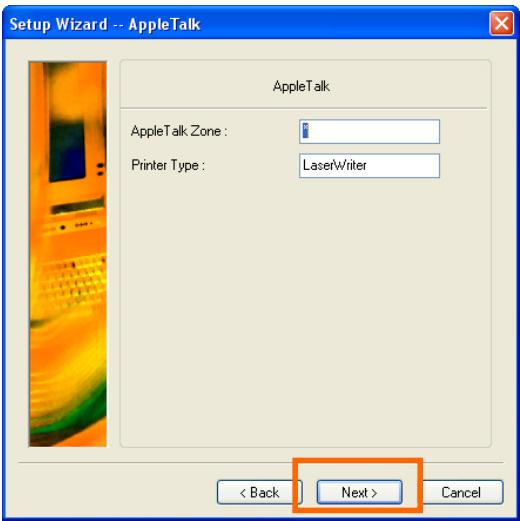

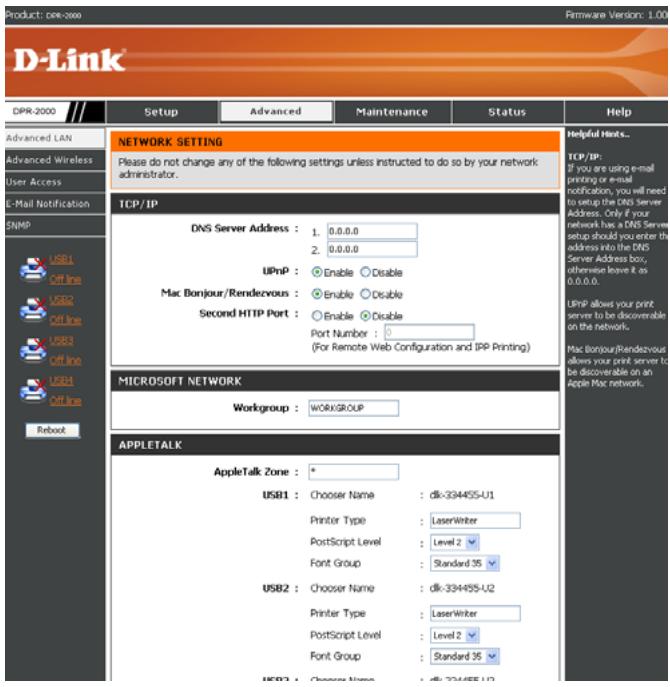

Paramètres d'AppleTalk (facultatif)

Saisissez la Zone AppleTalk ou simplement "**" si vous réseau AppleTalk n'est pas divisé en zones. Saisissez le Printer Type (Type d'imprimante).

Cliquez sur Next (Suvient) > pour passer à la page suivante ou sur Cancel (Annuler) pour quitter.

Une fois la configuration de ces écrans terminée, cliquez sur Save (Enregistrer) pour enregistrer les paramètres affichés ou sur Cancel (Annuler) pour annuler. Vous pouvez également cliquer sur < Back (Retour) pour les modifier.

[Change IP Address] (Changer d'adresse IP): Cliquez sur ce bouton pour ouvrir l'écran suivant. Cet écran vous permet de changer l'adresse IP du serveur d'impression. Sélectionnez Manually Assign (Attribuer manuelle) pour saisir une adresse IP donnée pour le serveur d'impression ou DHCP Assign Automatically (Attribuer automatique) pour attribuer automatique une adresse IP au serveur d'impression. Cliquez sur OK pour enregistrer vos modifications ou sur Cancel (Annuler) pour annuler.

[Web Setup] (Configuration Web) – Cliquez sur ce bouton pour lancer le configurateur Web. Vous pouvez également lancer le configurateur Web en cliquant sur le nom du serveur dans la Device List (Liste de péripériques).

Port d'imprimante : Ce champ affiche les informations de base et l'etat actuel des imprimantes connectées. Il vous permet également d'utiliser les

quatre boutons de commande [Link (Étabrir une liaison), UnLink (Supprimer une liaison), Lock (Verrouiller) et UnLock (Déverrouiller)].

[Link] (Établit une liaison) – Ce bouton sert à simuler la connexion physique entre une imprimante et un ordinateur, via un cable USB. Ainsi, pour configurer une liaison, il vous suffit de cliquer sur ce bouton, sans relierPhysquement le cable USB de l'imprimante à votre ordinateur. Le cable USB relié en effet votre imprimante au serveur d'impression, pas à votre ordinateur.

[UnLink] (Supprimer une liaison) – Ce bouton déconnecte la liaison simulée entre l'imprimante et l'ordinateur.

[Lock] (Verrouiller) – Cliquez sur ce bouton pour activer le Single User Mode (Mode utiliséur unique). Dans ce mode, un seul utiliser peut envoyer des fichiers à l'imprimante à un moment donné.

[UnLock] (Déverrouiller) – Cliquez sur ce bouton pour activer le Shared Mode (Mode partagé). Dans ce mode, plusieurs utilisateurs peuvent envoyer des fichiers à la même imprimante au même moment.

About (À propos): Cliquez sur ce bouton pour afficher le numéro de version de PS-Link. Cliquez sur le bouton OK pour fermer cette fenêtre.

Close (Fermer) : Cliquez sur ce bouton pour quitter PS-Link.

Installation et utilisation d'une imprimante multifonctions/GDI

Cette section explique comment utiliser une imprimante multifonctions ou GDI par l'intermédiaire de l'utilitaire PS-Link, une fois le pilote du fabricant de l'imprimante installé.

Pour les PC sur lesquels le pilote d'impression multifonctions/GDI est installé :

Si le pilote d'impression MULTIFONCTIONS ou GDI est déjà installé sur votre ordinateur, il vous suffit de cliquer sur le bouton [Link] (Étabrir une liaison) dans PS-Link pour étabir la connexion entre l'imprimante et votre ordinateur.

Pour les PC sur lesquels le pilote d'impression multifonctions/GDI n'est pas installé :

Si le pilote d'impression multifonctions ou GDI n'est pas installé sur votre ordinateur, vous pouvez utiliser la procédure suivante :

1. Insérez le CD-ROM du fabricant dans le lecteur de CD-ROM de votre ordinateur pour lancer le programme d'exécution automatique.
2. Suivez les instructions d'installation du pilote multifonctions et d'autres logiciels, jusqu'à ce que le système vous demande de connecter le cable USB de l'imprimante à votre ordinateur.
3. Les étapes d'installation seront différents selon le modele et la marque de l'imprimante. Vous trouvez ci-dessous des organigrammes pour plusieurs modèle et marques d'imprimantes :

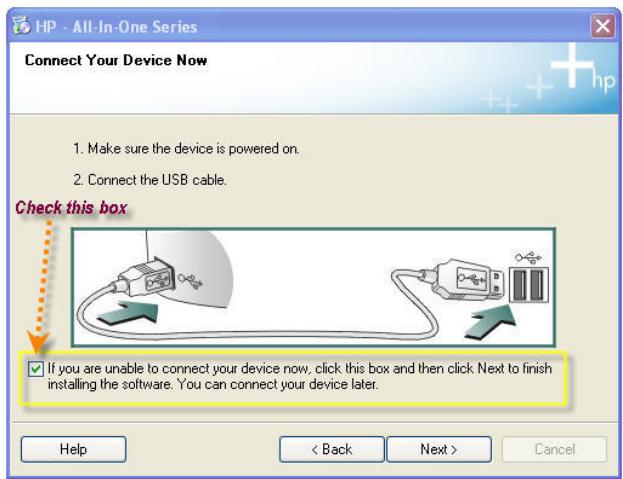

Pour HP :

1. Lorsque le programme d'installation vous demande de connecter le cable USB, vous pouze le connecter ultérieurement en cochant une case. Sinon, cliquez sur le bouton Next (Suivant) > pour poursuivre l'installation.

1. Une fois l'installation de tous les pilotes terminée, vous pouze utiliser l'utilitaire PS-Link pour étabir la connexion physique entre

l'imprimante MULTIFONCTIONS/GDI et votre ordinateur en cliquant sur le bouton Link (Établier une liaison).

Si la connexion a eté établie avec succès, le message suivant apparaît. Cliquez sur OK pour quitter.

1. L'imprimante MULTIFONCTIONS/GDI est maintainant prête à l'emploi à partir de votre ordinateur.

Pour EPSON :

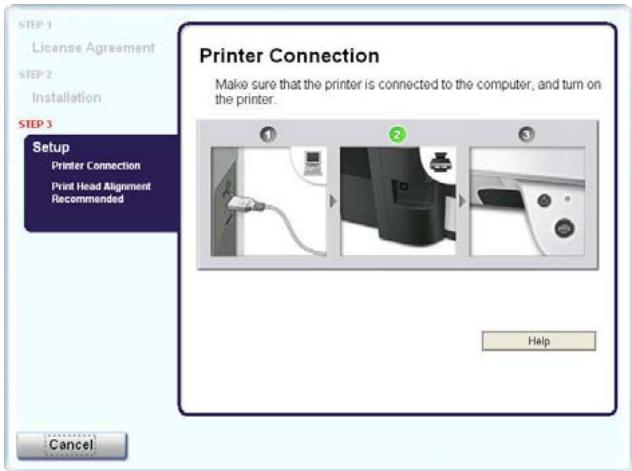

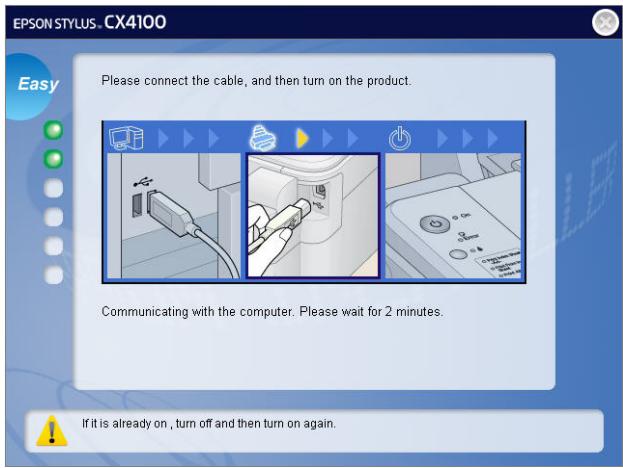

1. Lorsque le programme d'installation vous demande de connecter le cable USB de l'imprimante MUTIFUNCTIONS/GDI à votre ordinateur, n'ignorez pas ce message d'invite. Utilisez PS-Link pour simuler une connexion USB entre votre imprimante et l'ordinateur.

1. Pour cela, lancez l'utilitaire PS-Link, puis cliquez sur le bouton Link (Établier une liaison).

Quand la connexion est établie avec succès, le message suivant apparait. Cliquez sur OK pour quitter.

1. Poursuivez l'installation de l'imprimante MUTIFUNCTIONS/GDI en insérant le CD-ROM dans votre ordinateur et procédez aux étapes suivantes.
2. Quand l'installation est terminée, vous pouvez commencer à utiliser les multiples fonctions (imprimante/numériqueur/copieur/fax) de l'imprimante MULTIFONCTIONS/GDI à partir de votre ordinateur.Pour Canon :

1. Lorsque le programme d'installation vous demande de connecter le cable USB de l'imprimante MUTIFUNCTIONS/GDI à votre ordinateur, n'ignorez pas ce message d'invite. Utilisez PS-Link pour simuler une connexion USB entre votre imprimante et l'ordinateur.

1. Lancez l'utilitaire PS-Link, puis cliquez sur le bouton Link (Étabrir une liaison).

Quand la connexion est établie avec succès, le message suivant apparait. Cliquez sur OK pour quitter.

1. Poursuivez l'installation de l'imprimante MUTIFUNCTIONS/GDI en insérant le CD-ROM dans votre ordinateur et procédez aux étapes suivantes.
2. Quand l'installation est terminée, vous pouvez commencer à utiliser les multiples fonctions (imprimante/numériqueur/copieur/fax) de l'imprimante MULTIFONCTIONS/GDI à partir de votre ordinateur.

Pour Lexmark :

1. Lorsque le programme d'installation vous demande de connecter le cable USB de l'imprimante MUTIFUNCTIONS/GDI à votre ordinateur, n'ignorez pas ce message d'invite. Utilisez PS-Link pour simuler une connexion USB entre votre imprimante et l'ordinateur.

1. Lancez l'utilitaire PS-Link, puis cliquez sur le bouton Link (Établir une liaison).

Quand la connexion est établie avec succès, le message suivant apparait. Cliquez sur OK pour quitter.

1. Poursuivez l'installation de l'imprimante MUTIFUNCTIONS/GDI en insérant le CD-ROM dans votre ordinateur et procédez aux étapes suivantes.
2. Quand l'installation est terminée, vous pouvez commencer à utiliser les multiples fonctions (imprimante/numériqueur/copieur/fax) de l'imprimante MULTIFONCTIONS/GDI à partir de votre ordinateur.

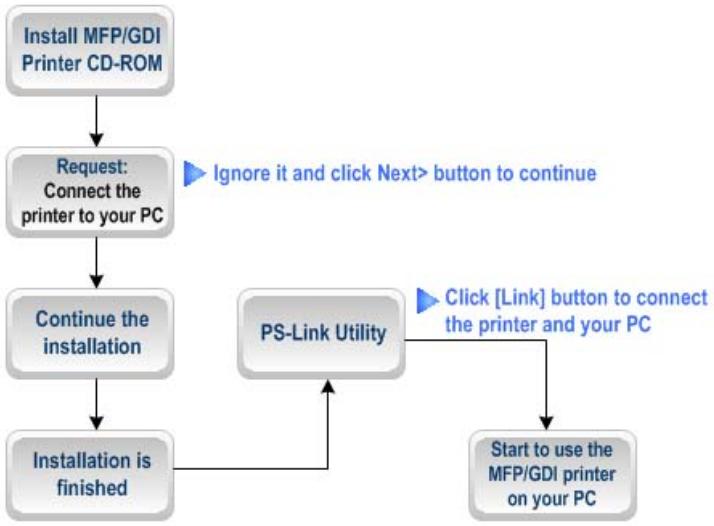

Pour Samsung :

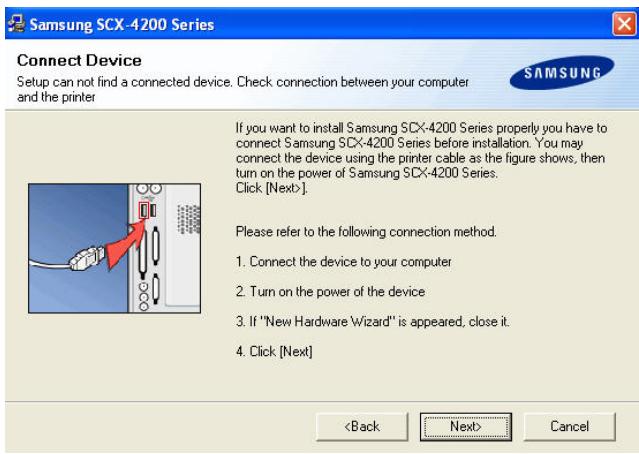

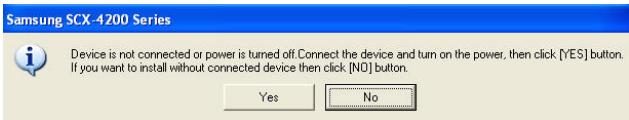

1. Lorsque le programme d'installation vous demande de connecter l'imprimante à votre ordinateur, il suffit de l'ignorer et de cliquer sur le bouton Next (Suivant) > pour continuer.

1. Le programme vous invite à nouveau à connecter les deux périphériques, cliquez sur No (Non) et poursuivez l'installation.

1. Une fois l'installation du CD de l'imprimante MULTIFONCTIONS/GDI terminée, vous pouvez utiliser PS-Link pour étabir la connexion physique entre l'imprimante MULTIFONCTIONS/GDI et votre ordinateur.

Cliquez sur le bouton Link (Établit une liaison) de la fenêtre PS-Link, comme ci-dessous.

Quand la connexion est établie avec succès, le message suivant apparait. Cliquez sur OK pour quitter.

1. L'imprimante MULTIFONCTIONS/GDI est maintainant prête à l'emploi à partir de votre ordinateur.

Pour Brother :

1. Lorsque le programme d'installation vous demande de connecter le cable USB de l'imprimante MUTIFUNCTIONS/GDI à votre ordinateur, n'ignorez pas ce message d'invite. Utilisez PS-Link pour simuler une connexion USB entre votre imprimante et l'ordinateur.

1. Lancez l'utilitaire PS-Link, puis cliquez sur le bouton Link (Étabrir une liaison).

Quand la connexion est établie avec succès, le message suivant apparait. Cliquez sur OK pour quitter.

1. Poursuivez l'installation de l'imprimante multifonctions/GDI en insérant le CD-ROM dans votre ordinateur et procédez aux étapes suivantes.
2. Quand l'installation est terminée, vous pouvez commencer à utiliser les multiples fonctions (imprimante/numériqueur/copieur/fax) de l'imprimante MULTIFONCTIONS/GDI à partir de votre ordinateur.

Pour Fuji Xerox :

1. Le programme d'installation de l'imprimante multifonctions/GDI Xerox ne vous demande pas d'étabir de connexion physique entre l'imprimante et l'ordinateur.
2. Une fois l'installation terminée, vous devez étabir une connexion entre l'imprimante MULTIFONCTIONS/GDI et votre ordinateur pour utiliser l'imprimante à partir de celui-ci. Pour cela, vous devez utiliser PS-Link pour connecter les deux péripériques :

Lancez l'utilitaire PS-Link, puis cliquez sur le bouton [Link] (Étabrir une liaison).

Quand la connexion a eté établie avec succès, le message suivant apparait. Cliquez sur OK pour quitter.

1. L'imprimante multifonctions/GDI est maintainant prête à l'emploi à partir de votre ordinateur.

Utilisation de PS-Wizard

PS-Wizard (Windows 2000/XP/2003/Vista) est un outil simple et utile vous permettant d'ajouter facilement une imprimante sur votre ordinateur, sans configuration complexe.

PS-Wizard yous permit également de modifier les paramètres de l'adresse IP du serveur d'impression, y compris l'adresse IP, du masque de sous réseau et de la passerelle par défaut.

Cliquez sur Start Programs PS Software (Démarrer Programmes PS Software), puis sélectionnez PS-Wizard.

Print Server (Serveur d'impression): Ce champ vous permet de rechercher manuellement les serveurs d'impression connectés et de configurer celui de votrechioix de manière avancée.
LAN (Réseau local) : lui, vous pouvez désirir d'utiliser une adresse Dynamic IP (IP dynamique) (DHCP) ou Fixed IP (IP fixe) pour le serveur d'impression sélectionné. Cliquez sur le bouton Apply (Appliquer) pour appliquer les nouveaux paramètres.
3 Port Information (Informations sur le port): Il s'agit de la fonction principale de PS-Wizard, qui vous permit d'ajouter une imprimante à votre ordinateur en toute simplicité.

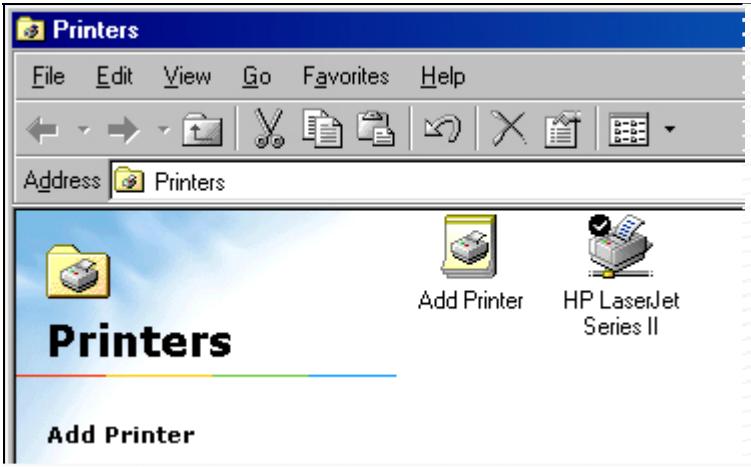

Pour ajouter une imprimante, cliquez sur Add Printer (Ajouter une imprimante).

La fenêtre suivante apparait :

L'assistant:

1. Show currently installed drivers (Afficher les pilotes actulement installés):

Sélectionnez cette option pour vérifier si le logiciel de l'imprimante est déjà installé. S'il ne l'est pas, vous pouvez essayer la méthode suivante. ÀpRES avoir sélectionné un pilote d'impression, cliquez sur le bouton Next (Suivant)> pour continuer.

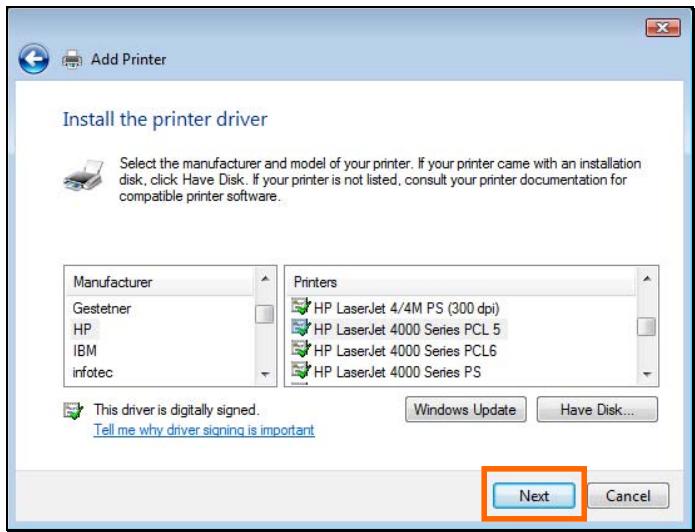

2. Select from manufacturer list (Sélectionner dans la liste de fabricants) :

Sélectionnez cette option pour désir votre imprimante manuellement, par marque et par modèle. Cliquez sur le bouton Next (Suivant) > pour continuer après avoir sélectionné le pilote souhaité.

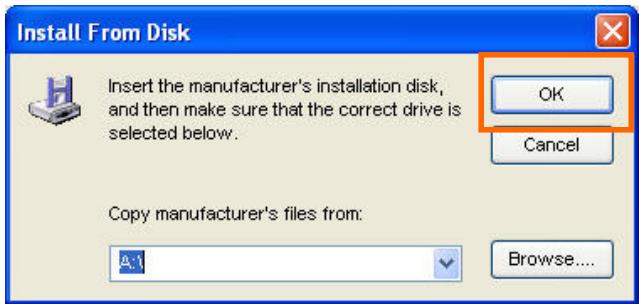

3. Have Disk (Parcourir) :

Cliquez sur ce bouton pour ouvrir la fenêtre suivante. Insérez le CD d'installation du fabricant pour installer le pilote d'impression. Sélectionnez le pilote, puis cliquez sur OK pour continuer.

L'assistant: L'assistant est indispensable, non plus le cas d'une imprimante de l'imprimaTE.

Vérifiez la configuration, puis cliquez sur Next (Suivant) > pour continuer. L'icone de l'imprimante (ici, HP Laser Jet 2000) est créé automatiquement dans la fenêtre Printers and Faxes (Imprimantes et télécopieurs) de Windows comme le montre l'illustration suivante.

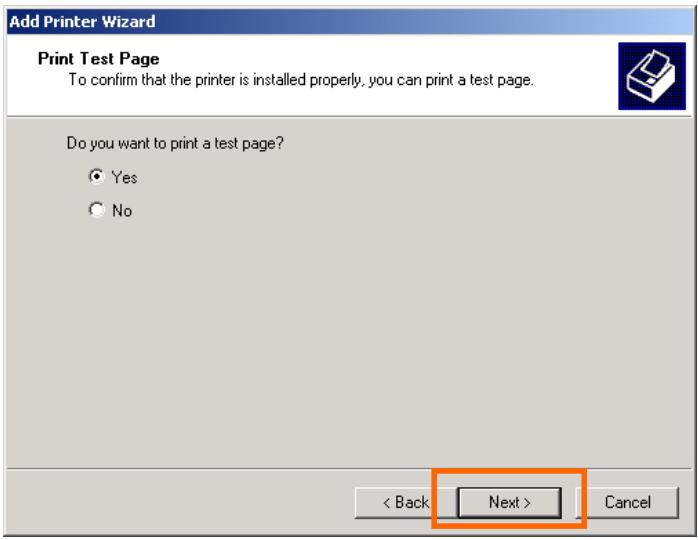

Quand la fenêtre suivante s'affiche, cliquez sur Print Test Page (Imprimer une page de test) pour imprimer une page de test.

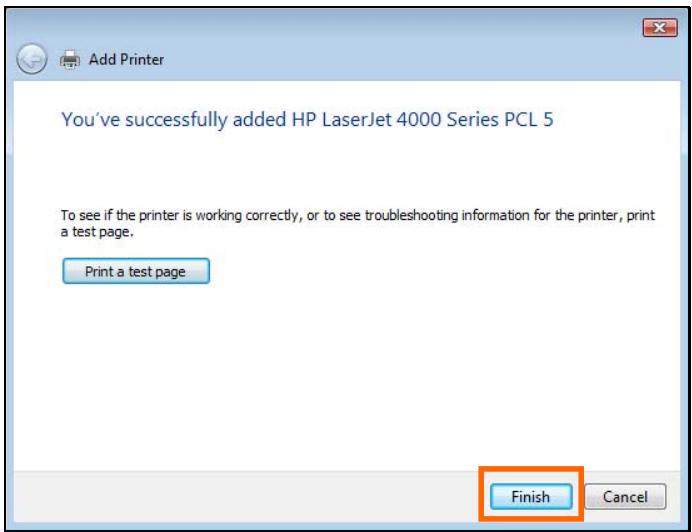

Si tout fonctionne normalement, cliquez sur le bouton Finish (Terminer) pour quitter.

En cas d'éché du test, vérifie si le logiciel du pilote est correct, si l'imprimante est allumée et connectée et si le serveur d'impression est opérationnel sur le réseau.

Utilisation du configurateur Web

HOME (Accueil)

Pour commencer à gérer le DPR-2000, assurez-vous qu'il soit allumé et connecté à votre réseau. Il y a trois façon possibles d'acceder au configurateur Web du DPR-2000.

Lancez votre navigateur et saisissez l'adresse URL suivante :

http://dlink-xxxxxx

xxxxxx correspondant aux six derniers chiffres de l'adresse MAC de votre DPR-2000. Cette adresse se trouve sous votre DPR-2000.

■Vou puez également acceder au configurateur Web en saisissant l'adresse IP de votre DPR-2000 dans le champ d'adresse URL du navigateur. L'adresse IP par défaut de votre DPR-2000 est 192.168.0.10, mais elle peut avoir été modifiée si un serveur DHCP se trouve sur votre réseau.

■ Finalement, si vous utilisez Microsoft Windows, vous pouvez aussi cliquer sur l'icône My Network Places (Voisinage réseau) de votre Bureau. Le DPR-2000 prend en charge l'UPnP et devrait donc être automatiquement détecté et avoir son icône affiché dans la liste des péripériques du réseau local. Cliquez sur l'icône DPR-2000.

Votre ordinateur devant alors afficher l'écran suivant. Saisissez admin dans le champ User name (nom d'utilisateur) et laissez le champ Password (mot de passer) vierge. Cliquez sur le bouton OK pour vous connecter.

Votre ordinateur devrait alors afficher l'écran principal suivant du configurateur Web du serveur d'impression. Outre les informations sur le produit, le haut de l'écran principal compte cinq liens : Setup (Configuration), Advanced (Avancé), Maintenance, Status (État) et Help (Aide). Cliquer sur un lien de la barre affichera son sous-menu. Sélectionner une option du sous-menu affichera son contenu dans la colonne centrale.

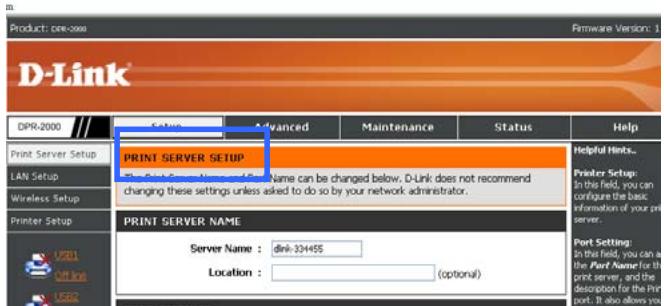

SETUP > Print Server Setup (CONFIGURATION > Configuration du serveur d'impression)

L'écran Print Server Setup (Configuration du serveur d'impression) vous permet de modifier le Print Server Name (Nom du serveur d'impression) et le Port Name (Nom du port), la description et la sélection du paramètre PJL Printer (Imprimante en PJL) de chacune des imprimantes connectées à votre DPR-2000. Ne modifies pas ces paramètres, sauf si vous administrateur réseau vous le demande.

Print Server Name (Nom du serveur d'impression)

Dans cette section, vous pouvez configurer les informations de base de votre serveur d'impression. Les informations de base contiennent le nom du serveur d'impression, indiqué dans le champ Server Name (Nom du serveur), et un emplacement pour le serveur d'impression, indiqué dans le champ facultatif Location (Emplacement).

Paramètres des ports

Cette section vous permet d'attribuer un Port Name (Nom de port) et une Description à chacun des ports USB de l'imprimante. Elle vous permit également de sélectionner le paramètre PJL Printer (Imprimante en PJL) (Yes [Oui] ou No [Non]).

REMARQUE: PJL (Printer Job Language) présente certaines exigences de travail à respecter pour fonctionner correctement. Pour plus d'informations, veuillez vous reporter au manuel de l'imprimante.

Cliquez sur Apply Settings (Appliquer les paramètres) pour enregistrer toutes les modifications ou sur Cancel (Annuler) pour annuler et quitter.

SETUP > LAN SETUP (CONFIGURATION > CONFIGURATION DU RÉSEAU LOCAL)

L'écran LAN Setup (Configuration du réseau local) vous permet de configurer les paramètres du réseau local de votre serveur d'impression. Notez que cette section est facultative et que vous n'étés normalement pas tenu de modifier aucun de ces paramètres pour rendre votre serveur d'impression opérationnel.

TCP/IP

Cet écran vous permet d'attribuer une adresse IP automatiquement ou manuellement à votre serveur d'impression. Si vous cliquez sur Manually Assign (Attribuer manuellement), saisissez les informations dans ces champs : IP Address (Adresse IP), Subnet Mask (Masque de sous-réseau) et Default Gateway (Passerelle par défaut).

Si vous avez réalisé des modifications sur cet écran, cliquez sur Apply Settings (Appliquer les paramètres) pour les enregistrer. Pour annuler et quitter, cliquez sur Cancel (Annuler).

SETUP > Wireless Setup (CONFIGURATION > Configuration sans fil)

Cette section explique comment configurerer votre serveur d'impression pour qu'il se connecte à votre réseau local sans fil à travers un routeur ou un point d'accès sans fil 802.11. La connexion des utilisateurs sans fil (ordinateurs) à votre serveur d'impression se fait à travers ce routeur ou point d'accès sans fil.

L'écran WIRELESS SETUP (CONFIGURATION SANS FIL) est divisé en deux sections : l'une pour l'interface sans fil, l'autre pour le chiffrement des données.

Cette section explique comment configurer l'interface sans fil de votre serveur d'impression.

Connexion à un routeur ou point d'accès sans fil

L'interface sans fil de votre serveur d'impression ne prend en charge que le mode client sans fil. Il ne peut donc pas fonctionner comme un point d'accès sans fil qui fournit une connexion sans fil aux ordinateurs sans fil qui envoient des fichiers d'impression. Vous devez connecter votre serveur d'impression à un routeur sans fil ou à un point d'accès de votre réseau. Les ordinateurs sans fil qui accédent aux imprimantes se connecteront à votre serveur d'impression à travers le routeur ou le

point d'accès sans fil. Procedez comme suit pour connecter votre serveur d'impression à un routeur sans fil ou à un point d'accès :

1. Pour Connection Mode (Mode de connexion), Sélectionnez Infrastructure.
2. Le SSID est le nom identifient le réseau sans fil auquel vous souhaitez que vous serveur d'impression appartienne. Laissez default (par défaut) dans le champ du SSID si vous réseau sans fil possède déjà un SSID par défaut configuré dans les routeurs sans fil et/ou les points d'accès. Sinon, cliquez sur Site Survey (Visite des lieux) pour afficher une liste de routeurs sans fils et de points d'accès actuellement connectés à votre réseau. Pouractualiser la liste, cliquez sur Rescan (Balayer à nouveau). Pour sélectionner un SSID de la liste, cliquez sur le bouton de ce SSID, puis cliquez sur Select (Sélectionner). Pour quitter sans faire de sélection, cliquez sur Exit (Quitter).
3. Pour Transmission Rate (Vitesse de transmission), Sélectionnez Fully

Automatic (Entertement automatique) si vous souhaitez que votre routeur ou point d'accès sélectionnement la vitesse sans fil pour votre serveur d'impression. Si votre réseau sans fil n'est pas très stable, vous pouvez forcer une vitesse sans fil spécifique (p. ex. une vitesse plus lente) en selectionnant une des vittesses sans fil repertoriées dans ce champ.

Connexion à un seul ordinateur sans fil

Il y a des circonstances où vous pouvez utiliser le mode ad-hoc pour connecter votre serveur d'impression à votre réseau sans fil. Si vous réseau n'a pas de routeur ou de point d'accès sans fil, vous devrez utiliser ce mode. Ou, si vous souhaitez simplement imprimer une page de test sur votre imprimante réseau, vous pouvez également utiliser ce mode. Une connexion ad-hoc connectera votre serveur d'impression à un seul ordinateur sans fil. Procedez comme suit pour étabrir une connexion ad-hoc :

1. Pour Connection Mode (Mode de connexion), Sélectionnez Ad-Hoc.
2. Sélectionnez un SSID de la liste Site Survey (Visite des lieux), ou laissez default (par défaut) dans le champ.
3. Sélectionnez un canal sans fil qui sera utilisé entre l'ordinateur sans fil et votre serveur d'impression.
4. Pour Transmission Rate (Vitesse de transmission), Sélectionnez une vitesse sans fil de la liste ou laissez-la Fully Automatic (Entièrement automatique).

Désactivation du chiffrement des données sans fil

Les fichiers d'impression, de fax et de numériqueur quivoyagent dans l'air peuvent être protégés si vous activez le chiffrement des données sans fil. Si vous désactivez ce chiffrement,le seul bénéfice sera que les données sans fil voyageront plus vite entre vos ordinateurs et votre serveur d'impression.Si vous souhaitez désactiver le chiffrement des données, cliquez sur le bouton Disable (Désactiver).

Chiffrement WEP

Le chiffrement WEP (Wired Equivalent Privacy) repose sur la norme IEEE 802.11 et utilise l'algorithmme de cryptage RC4. Le WEP fournit une sécurité en chiffrant les données quivoyagent entrevoireseateur d'impression et le routeur ou le point d'accès sans fil.

Pour pouvoir acceder à un réseau WEP, vous devez connaître la clé. La clé est une châne de caractères créé par vos soins. Quand vous utilisez le WEP, vous devez déterminer le niveau de chiffrement. C'est celui-ci qui détermine la longueur de la clé. Un chiffrement sur 128 bits requiert une clé plus longue qu'un chiffrement sur 64 bits. Les clés sont définies en saisissant une châne au format hexadecimal (caractère 0 à 9 et A à F) ou au format ASCII (American Standard Code for Information Interchange, caractères alphanumeric). Le format ASCII vous permet de saisir

une chaîne plus facile à memoriser. Cette chaîne ASCII est ensuite convertie au format hexadecimal pour être utilisée sur le réseau. Vous pouvez définir jusqu'à quatre clés, ce qui vous permet d'en changer facilement.

Procedez comme suit pour configurer un chiffrement WEP :

1.Cliquez sur WEP Encryption (Chiffrement WEP).
2. Pour la longueur de la clé de chiffrement, Sélectionnez 64bits ou 128bits dans le champ Length (Longueur).
3. Pour la chaîne de la clé de chiffrement, Sélectionnez le format enclinquant sur ASCII ou HEX (Hexadécimal) dans le champ Format.
4. Saisissez 4 clés de chiffrement. Ces clés seront utilisés comme options.
5. Pour Encrypt Data Transmission Using (Chiffrer la transmission des données en utilisant), Sélectionnez une des clés que vous avez saisies à l' étape 4 ci-dessus.
6. Pour Authentication Type (Type d'authentication), Sélectionnez Open System (Système ouvert), Shared Key (Clé partagée), ou Both (Les deux).
7. Cliquez sur Apply Settings (Appliquer les paramètres) pour terminer ou sur Cancel (Annuler) pour annuler et quitter.

Chiffrement WPA/WPA2

Le WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) est une norme Wi-Fi contre pour améliorer la sécurité. Le WPA-PSK/WPA2-PSK utilise une phrase de passer ou une clé pour authenticate votre connexion sans fil. La clé est un mot de passer alphonumérique complenant entre 8 et 63 caractères. Ce mot de passer peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur votre routeur ou votre point d'accès sans fil.

Procedez comme suit pour configurer un chiffrement WPA :

1.Cliquez sur WPA-PSK / WPA2-PSK.
2. Saisissez entre 8 et 63 caractères ASCII ou 64 caractères hexadécimaux pour la Preshared Key (Clé pré-partagée).
3.Cliquez sur Apply Settings (Appliquer les paramètres) pour terminer ou sur Cancel (Annuler) pour annuler et quitter.

REMARQUE

• Aussi bien pour les chiffrements WEP que WPA, il est recommendé d'activer le chiffrement sur votre serveur d'impression avant vos ordinateurs sans fil.
• Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajusté.

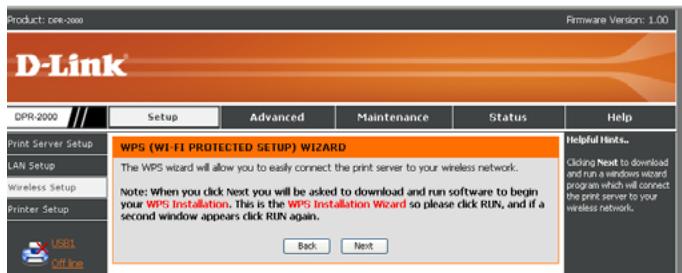

WI-FI PROTECTED SETUP (CONFIGURATION SÉCURISÉE DU WIFI) (WPS)

La Wi-Fi Protected Setup (Configuration sécurisée du Wifi) (WPS) est une norme Wi-Fi conçue pour faciliter la configuration d'un réseau sécurisé. Sans la WPS, vous devriez configurer manuellement un nom de réseau sans fil (SSID) et une clé de sécurité qui coïncident avec ceux configurés dans le routeur ou le point d'accès. Avec la WPS, vous n'avez pas à configurer ces paramètres si vous routeur ou votre point d'accès prennett également en charge la WPS. Si vous avez déjà créé un profil sécuritaire (avec ou sans chiffrement des données) dans vos routeurs ou points d'accès, les paramètres de ce profil seront appliqués à votre serveur d'impression. Sinon, le WPA-PSK sera utilisé comme méthode de chiffrement des données entre le serveur d'impression et le routeur ou le point d'accès.

Procedez comme suit pour configurer une connexion WPS :

1. Assurez-vous que votre routeur ou point d'accès prenne également en charge la WPS.
2. Dans l'écran WIRELESS SETUP (CONFIGURATION SANS FIL), cliquez sur le bouton WPS.
   3.L'écran suivant s'affiche :

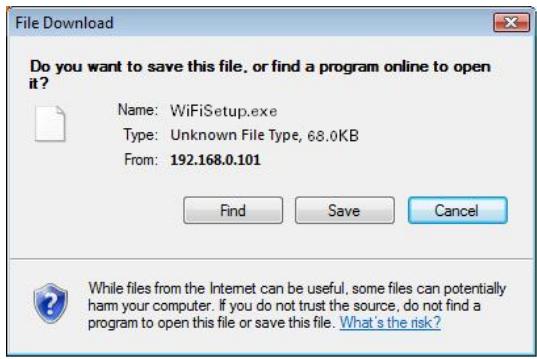

1. Cliquez sur Next (Suvant). La boite de dialogue Windows suivante s'affiche :

1. Si vous routeur ou point d'accès possède un bouton WPS, appuyez sur ce bouton pendant quelques secondes, puis relâchez-le. Sinon, exécutez le programme WPS à l'intérieur du routeur ou du point d'accès. Le routeur ou le point d'accès

Utilisation du configurateur Web

commencerà diffuser les paramètres sans fil de son profil pour être appliqués au serveur d'impression.

1. Quelques secondes après avoir appuyé sur le bouton WPS du routeur ou du point sans fil ou après avoir exécuté son programme WPS dans la boîte de dialogue Windows montré à l' étape 4 ci-dessus, cliquez sur Run (Exécuter) pour commencer à exéctuer l'assistant d'installation WPS à l'intérieur du microprogramme du serveur d'impression. Vote serveur d'impression captera les signaux diffusés par le routeur ou le point d'accès et appliquera ses paramètres sans fil.

SETUP > Printer Setup (CONFIGURATION > Configuration de l'imprimante)

Pour pouvoir utiliser les imprimantes connectées au serveur d'impression, les utilisateurs doivent installer les logiciels des pilotes des imprimantes sur leurs ordinateurs. Bien que ces logiciels soient fournis par les fabricants des imprimantes, certains sont également inclus dans le système d'exploitation Microsoft Windows installé sur les ordinateurs des utilisateurs.

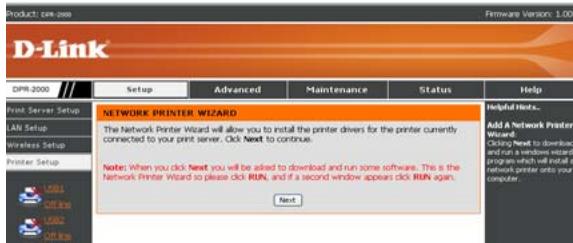

L'écran Printer Setup (Configuration de l'imprimante) vous permet d'installer ces logiciels des pilotes sur chaque des ordinateurs qui utiliseront les imprimantes connectées au serveur d'impression. Procedez comme suit pour installer un pilote d'imprimante sur l'ordinateur de l'utiliseur. Si toutes les quatre imprimantes sont connectées à votre serveur d'impression et l'utiliseur souhaite les utiliser toutes, repêtez cette procédure pour chacune des imprimantes.

1. Vérifiez que le serveur d'impression est connecté au réseau et opérationnel, et que les imprimantes cibles sont connectées au serveur d'impression.
   2.Accédez au configurateur Web du serveur d'impression depuis l'ordinateur de l'utilisateur. Dans la colonne de gauche de l'écran principal du configurateur Web, cliquez sur Printer Setup (Configuration de l'imprimante) pour afficher l'écran suivant :

3.Cliquez sur Next (Suivant) pour afficher la boite de dialogue suivante du programme d'assistant Windows :

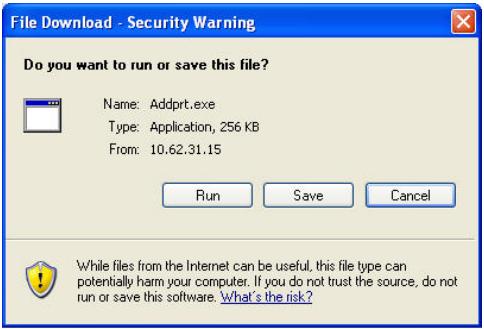

4.Cliquez sur Run (Exécuter) pour exéctuer le programme d'assistant Windows. Si un averissement lié à la sécurité apparait, cliquez à nouveau sur RUN (Exécuter).

5.L'écran affichera toutes les imprimantes actuellesment connectées au serveur d'impression. Les informations de chaque imprimante sont affichées sur une rangée, qui comprend le nom de l'imprimante ( comme HP LaserJet 2000), le nom du serveur d'impression ( comme dlink-334455) et le nom du port auquel l'imprimante est connectée ( comme dk-334455-U1, où U1 représenté le port USB n°1). Sélectionnez l'imprimante cible, puis cliquez sur Next (Suvant) pour continuer.

1. Le programme d'assistant Windows you propose trois options pour sélectionner un logiciel de pilote pour l'imprimante cible que vous avez selectionnée à l'étape 5:

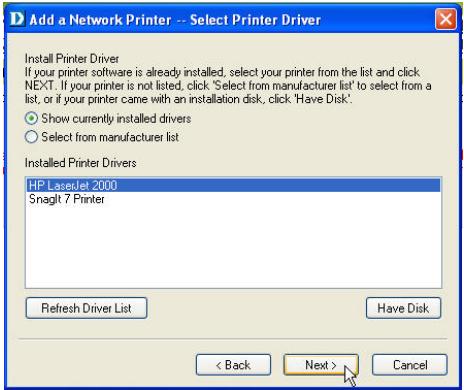

a. Show currently installed drivers (Afficher les pilotes actulement installés):

Selectionnez cette option pour répertorier tous les logiciels des pilotes d'imprimante précédemment installés sur l'ordinateur de l'utilisateur dans la case Installed Printer Drivers (Pilotes d'imprimante installés). Notez que cette case n'affiche que les noms des imprimantes, pas les logiciels des pilotes d'imprimante.

Sélectionnez l'imprimante cible, puis cliquez sur Next (Suivant) pour continuer. Si vous imprimante cible ne figure pas dans la case, essayez l'option suivante.

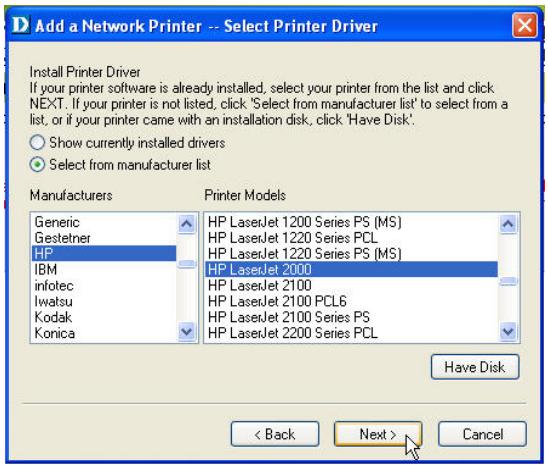

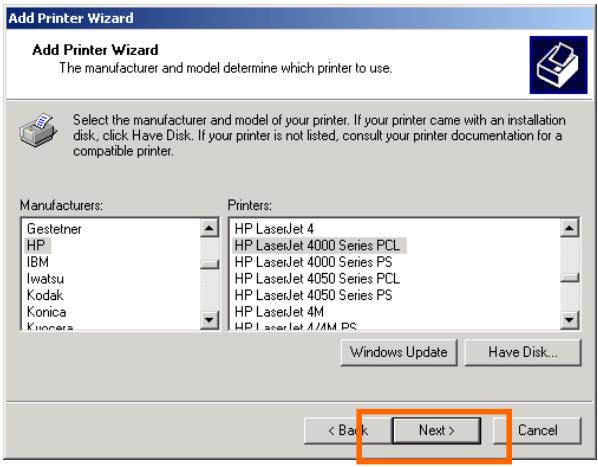

b. Select from manufacturer list (Selectionner dans la liste de fabricants) :

Cette option affiche tous les logiciels des pilotes d'imprimante inclus dans le système d'exploitation Microsoft Windows de l'ordinateur de votre utilisateur. Cliquez sur le bouton Select from manufacturer list ( Sélectionner dans la liste de fabricants) pour afficher les cases Manufacturers (Fabricants) et Printer Models (Modèles d'imprimantes). Sélectionnez le fabricant et le modèle de l'imprimante cible, puis cliquez sur Next (Suvient) pour continuer. Si vous imprimante cible ne figure pas dans les cases, essayez l'options suivante.

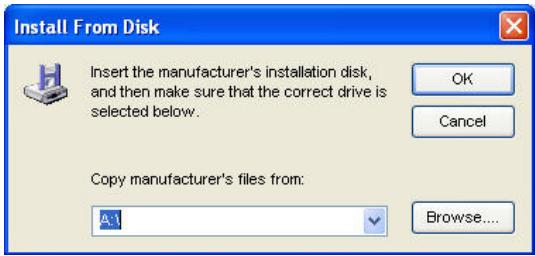

c. Have Disk (Parcourir) :

Selectionnez cette option si vous avez le logiciel pilote de l'imprimante cible à portée de main : Cliquez sur le bouton Have Disk (Parcourir) pour ouvrir la fenêtre suivante. Insérez le CD d'installation du fabricant pour installer le pilote d'impression. Cliquez sur OK pour continuer.

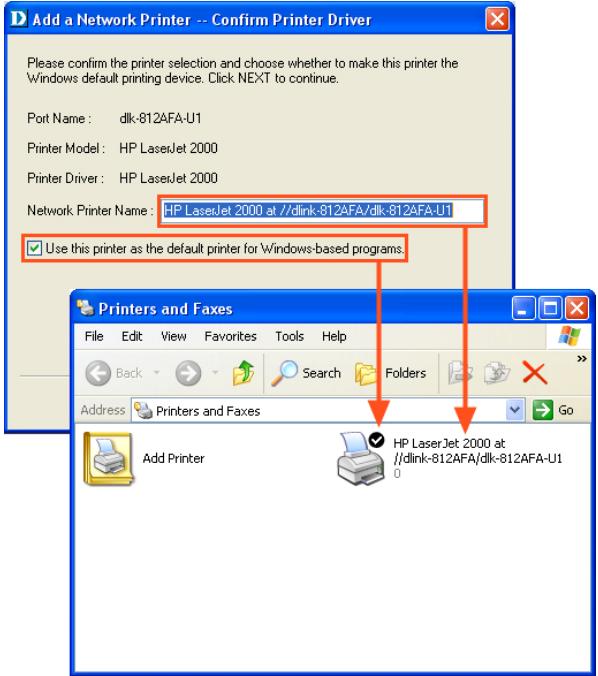

1. ÀpRES avoir séLECTIONné le pilote d'imprimante, l'assistant vous demandera de confirmer la sélection dans la fenêtre suivante. Vous pouvez modifier le nom de l'imprimante dans le champ Network Printer Name (Nom de l'imprimante réseau) et activer cette imprimante comme imprimante par défaut en cochant la case Use this printer as the default printer for Windows-based programs (Utiliser cette imprimante comme imprimante par défaut pour les programmes Windows). Puisque vous pouvez connecter jusqu'à 4 imprimantes à votre serveur d'impression, vous devez inclure le numéro du port de l'imprimante dans leNetwork Printer Name (Nom de l'imprimante réseau) pour faciliter son identification.

2. ÀpRES avoir complété la vérification et la configuration, cliquez sur Next (Suivant) > pour continuer. L'imprimante (ici, HP Laser Jet 2000) est créé automatiquement à l'écran Printers and Faxes (Imprimantes et télécopieurs) de Windows.

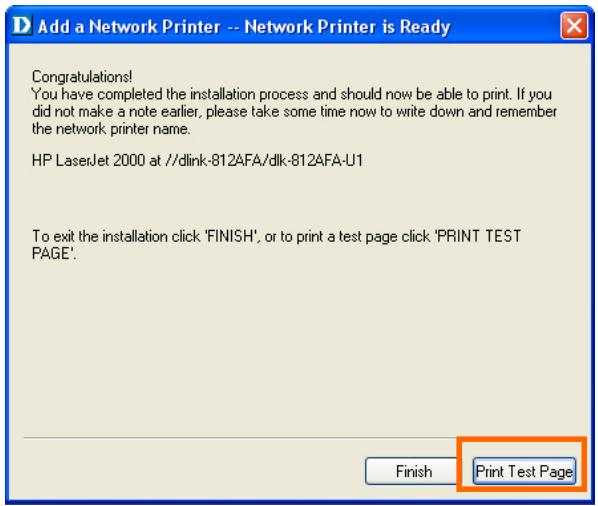

Lorsque l'écran suivant s'ouvre, vous pouvez réaliser un test d'impression en cliquant sur le bouton Print Test Page (Imprimer une page de test). Si tout fonctionne normalement, cliquez sur OK, puis sur Finish (Terminer) pour quitter.

ADVANCED > Advanced LAN (AVANCE > Réseau

local avancé)

L'écran Advanced LAN (Réseau local avancé) vous permet de modifier des paramètres réseau plus avancés de votre serveur d'impression. Il est conseillé de ne pas modifier ces paramètres, sauf si votre administrateur réseau vous le demande.

L'écran Advanced LAN (Réseau local avancé) comporte trois sections : TCP/IP, Microsoft Network et AppleTalk.

TCP/IP

Cette section compte quatre options de configuration : DNS Server Address (Adresse de serveur DNS), UPnP, Mac Bonjour/Rendezvous et Second HTTP Port (Deuxieme port HTTP).

DNS Server Address (Adresse de serveur DNS) : Ces deux cases affichent

les deux adresses de serveur DNS de votre serveur d'impression. Notre serveur d'impression obtendra son adresse IP dynamique d'un de ces serveurs au moment du démarrage (c-à-d quand il est allumé).

• UPnP : Cette option vous permet d'activer ou de désactiver l'UPnP. Si vous sélectionnez Enable (Activer), votre serveur d'impression sera détecté automatiquement et placé dans la liste des imprimantes et télécopieurs en ligne de Windows
  Mac Bonjour/Rendezvous: Cette option vous permet d'activer ou de désactiver le Mac Bonjour/Rendezvous, une fonction similaire à la détéction automatique de Windows décrite ci-dessus.
• Second HTTP Port (Deuxieme port http) : Cette option vous permet d'activer ou de désactiver un deuxième port HTTP pour réaliser une configuration à distance de la fonction d'impression à distance du serveur d'impression à travers l'Internet.

Microsoft Network

• Workgroup (Groupe de travail): C'est le nom du groupe de travail auquel vous poulez que votre serveur d'impression soit associé.

AppleTalk

AppleTalk Zone (Zone AppleTalk): C'est le nom de la zone AppleTalk à laquelle apparait le serveur d'impression.
- USB1, USB2, USB3, USB4: Ce sont les 4 ports d'imprimante du serveur d'impression. Precisez les paramètres suivants pour chacun des portes d'imprimante.
- Chooser Name (Nom du sélecteur) : Ce champ affiche le nom du port que vous avez spécifique quand vous avez configuré l'imprimante connectée au port.

■ Printer Type (Type d'imprimante) : Saisissez le type d'imprimante dans ce champ.
PostScript Level (Niveau PostScript): Sélectionnez le Niveau PostScript dans le menu déroulant (Level 1 = Niveau 1 ou Level 2 = Niveau 2).
■ Font Group (Groupe de police) : Sélectionnez le Groupe de police dans le menu déroulant.

Après avoir saisi les paramètres pour chaque port d'imprimante, cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour enregistrrer les paramètres. Pour annuler et quitter, cliquez sur Cancel (Annuler).

ADVANCED > Advanced Wireless (AVANCE > Paramètres sans fil avancés)

L'écran Advanced Wireless (Paramètres sans fil avancés) vous permet de modifier les paramètres sans fil de votre réseau d'infrastructure, où tous les signaux sans fil transient par un routeur ou un point d'accès sans fil. Notez que vous ne devez pas modifier ces paramètres, sauf si votre administrateur réseau vous le demande.

Il y a deux paramètres sans fil avances qui peuvent être modifiés :

• Beacon Interval (Intervalle de balise): Ce paramètre affecte la latence dans l'envoi de paquets en monodiffusion vers les station en mode d'économie d'énergie et des paquets en diffusion/multidiffusion générale Le paramètre par défaut est 100, ou dix balises par seconde. Pour le modifier, saisissez une nouvelle valeur dans cette case.
• Preamble (Prelude): Le Préambule, présente dans tous les paquets de données sans fil, sert à communiquer au récepteur que des données sont en route. La plupart des routeurs et points d'accès sans fil sont configurés pour un long préambule. Le paramètre par défaut de votre serveur d'impression est Long Preamble (Long préambule). Pour le modifier, cliquez sur Short (Court).

Après avoir saisi les paramètres pour chaque port d'imprimante, cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour enregistrrer les paramètres. Pour annuler et quitter, cliquez sur Cancel (Annuler).

ADVANCED > User Access (AVANCE > Accès utiliser)

L'écran User Access (Accès utiliser) vous permet de créé et de:gérer une listed'utilisateurs autorisés à acceder au serveur d'impression.

User Access (Accès utiliser)

Si vous cliquez sur Yes (Oui) dans le champ Enable Authorized User List (Activer la liste d'utilisateurs autorisés), les utilisateurs de la User List (Liste d'utilisateurs), montré dans la section suivante de ce même écran, seront autorisés à acceder au serveur d'impression.. Si vous avez apporté des modifications à n'importe lequel des paramètres de cet écran, cliquez sur Apply Settings (Appliquer les paramètres) si vous souhaitez enregister les nouveaux paramètres dans le serveur d'impression. Pour annuler et quitter sans enregister les paramètres, cliquez sur Cancel (Annuler).

Gestion de la User List (liste des utilisateurs)

La liste des utilisateurs affiche tous les utilisateurs autorisés à acceder au serveur d'impression. Cette liste est affichée dans la section intitulée AUTHORIZED USERS (UTILISATEURS AUTORISÉS) sur cet écran. Les utilisateurs autorisés sont répertoriés dans le champ PC Description (Description de l'ordinateur). Les adresses MAC Ethernet de leurs ordinateurs sont répertoriés dans le champ MAC Address (Adresse MAC).

Procedez comme suit pour ajouter un utilisateur à la liste des utilisateurs :

1. Saisissez le nom de l'utilisateur dans le champ PC Description (Description de l'ordinateur). Ce nom peut etre celui de l'utilisateur, ou celui de l'ordinateur, ou n'importe quoi qui vous aide a l'identifier.
2. Saisissez l'adresse MAC de l'interface Ethernet de l'ordinateur. Notez qu'il n'est pas nécessaire que cet ordinateur soit réellement connecté au réseau (en ligne) au moment où vous saisissez son adresse MAC. Le serveur d'impression ne vérifiera l'adresse MAC de cet ordinateur que lorsqu'il tentera de connecter au serveur d'impression.
   3.Cliquez sur Add (Ajouter) pour ajouter à la liste des utilisateurs.

Procedez comme suit pour supprimer un utilisateur de la liste des utilisateurs :

1.Dans la liste des utilisateurs, selectionnez l'utilateur cible.
2.Cliquez sur Delete (Supprimer) pour supprimer cet utiliser de la liste des utilisateurs.

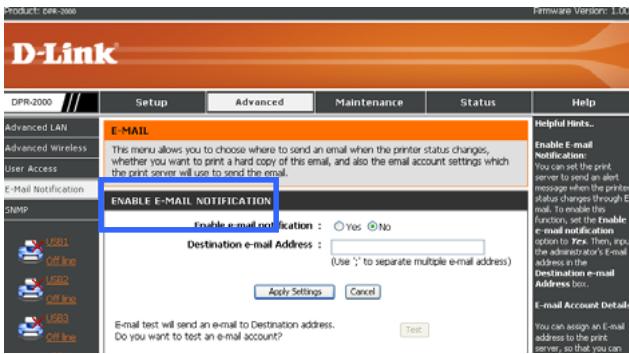

ADVANCED > E-Mail Notification (AVANCE

Notification par courrier électronique)

Le serveur d'impression peut vous informer par courrier électronique des

événements qui lui arrivent ainsi qu'aux imprimantes, et imprimer ces événements.

Pour activer cette fonction, allez à l'écran E-mail notification (Notification par courrier

électronique) ci-dessous :

Enable E-mail Notification (Activer la notification par courrier électronique)

Vous pouvez configurer le serveur d'impression pour qu'il envoie un message à votre adresse électronique pour vous alerter d'un événement, par exemple en cas de changement d'etat de l'imprimante. Procedez comme suit pour activer cette fonction :

1. Cliquez sur Yes (Oui) à côté de Enable e-mail notification (Activer la notification par courrier électronique).

2. Dans le champ Destination e-mail Address (Adresselectronique du destinataire), saisissez une adresse electronique. Vous pouvez saisir plusieurs adresses dans ce champ. Si vous le faites, séparez les adresses par un point-virgule();

3. Cliquez sur Apply Settings (Appliquer les paramètres) pour activer cette fonction. Pour annuler et quitter, cliquez sur Cancel (Annuler).

4. Si vous avez cliqué sur Apply Settings (Appliquer les paramètres) à l' étape 3 et vous souhaitez envoyer un courrier électronique test à l'adresse ou aux adresses que vous avez indiquées à l' étape 2, cliquez sur Test, puis vérifie si vous avez reçu le courrier électronique test.

E-mail Account Details (Données du compte de messagerie électronique)

Cette section de l'écran contient les champs détaillant votre compte de courrier électronique pour la notification.

■ Print Server E-mail Address (Adresselectronique du serveur d'impression): C'est l'adresse où vous souhaitez receivevoir du courrierlectronique de l'administrateur du réseau. Par exemple, quand la boîte aux lettres de l'adresselectronique que vous avez spécifiée ci-dessus dans la section Enable E-mail Notification (Activer la notification par courrierlectronique) est pleine, un message sera généré par l'administrateur du réseau et envoyé à cette adresselectronique du serveur d'impression.
- Incoming E-mail (POP3) Server Address (Adresse entrante du serveur de messagerie [POP3]): C'est l'adresse du serveur à travers lequel votre serveur d'impression peut receivevoir du courrier électronique (c-à-d l'adresse du serveur de l'adresse électronique du serveur d'impression que vous avez spécifique ci-dessus).
- Outgoing E-mail (SMTP) Server Address (Adresse sortante du serveur de messagerie [SMTP]): C'est l'adresse du serveur à travers lequel vous serveur d'impression peut envoyer un courrier électronique.
E-mail Account (POP3) Name (Nom du compte de messagerie [POP3]): C'est le nom du serveur où l'adresse électronique de votre serveur

d'impression est située.

E-mail Account (POP3) Password (Mot de passer du compte de messagerie [POP3]): C'est le mot de passer de l'adresse électronique de votre serveur d'impression.

Après avoir rempli tous les champs ci-dessus, cliquez sur Apply Settings (Appliquer les paramètres) pour les enregistrer, puis réinitialisez le serveur d'impression. Pour annuler et quitter, cliquez sur Cancel (Annuler).

E-mail Printing (Impression de couriers électroniques)

Les couriers électroniques contenant du texte ASCII qui sont reçus par votre serveur d'impression peuvent être automatiquement imprimés sur l'imprimante connectée au port USB1. Procedez comme suit pour activer cette fonction :

1.Cliquez sur le bouton Enable (Activer) à côté de E-mail Printing (ASCII Text Only) [Impression de courriers électroniques (texte ASCII seulement)].
2. Saisissez un intervalle de temps (en minutes) dans le champ Check E-mail Interval (Intervalle de contrôle de la réception des courriers électroniques).
3.Cliquez sur Apply Settings (Appliquer les paramètres) pour activer cette fonction, puis réinitialisez le serveur d'impression. Pour annuler et quitter, cliquez sur Cancel (Annuler).

Ce serveur d'impression possède un nombre limite de MIB SNMP (Simple Network Management Protocol) intégrées. Ces MIB (Management Information Base = base d'informations de gestion) permettent à votre serveur d'impression de s'intégrer dans un réseau utilisant le protocole SNMP, qui pourrait inclure des péripériques réseau plus complexes comme des commutateurs, des routeurs et des points d'accès sans fil gérés via le protocole SNMP. L'écran SNMP vous permet de configurer les paramètres des MIB SNMP à l'intérieur de votre serveur d'impression.

SNMP Management (Gestion du protocole SNMP)

Vous pouvez configurer les valeurs de trois MIB à l'intérieur du serveur d'impression. Ce sont les trois Community Names (Noms de communauté) et leurs Access Rights (Droits d'accès). Une communauté SNMP indique à l'administrateur du réseau à chaque communauté (c-à-d groupe de péripériques gérés) elle apparait. Notre serveur d'impression peut appartenir à trois communautés SNMP au maximum. Le droit d'accès fait-reference à la capacité de l'administrateur réseau de changer le nom de communauté.

Procedez comme suit pour configurer un nom de communauté et son droit d'accès :

1. Pour chaque Community Name (Nom de communauté), saisissez un nom.
2. Sélectionnez un Access Right (Droit d'accès) pour ce nom de communauté.
   6.Cliquez sur Apply Settings (Appliquer les paramètres) pour enregistrer les paramètres dans le serveur d'impression. Pour annuler et quitter sans enregistrer, cliquez sur Cancel (Annuler).

MAINTENANCE > Password (MAINTENANCE >

Mot de passer)

Par défaut, le User name (nom d'utilisateur) est Admin et le Password (mot de salle) est vierge. Le nom d'utilisateur et le mot de salle sont utilisés pour acceder à l'interface utilisé du serveur d'impression pour la configurer. L'écran Password (mot de salle) ci-dessous vous permet de modifier ce mot de salle par défaut.

Procedez comme suit pour définir le mot de passer :

1. Dans le champ Current Password (Mot de passer actuel), saisissez le mot de passer actuel (qui est également le mot de passer par défaut si vous ne l'avez jamais changé).

2. Dans le champ New Password (Nouveau mot de passer), saisissez un nouveau mot de passer.

3. Dans le champ Confirm Password (Confirmer le mot de passer), dessaisissez le nouveau mot de passer pour le confirmer.
4. Cliquez sur Apply Settings (Appliquer les paramètres) pour enregistrer le nouveau de passer dans le serveur d'impression. Pour annuler et quitter sans enregistrer, cliquez sur Cancel (Annuler).

MAINTENANCE > Save/Restore Settings

(MAINTENANCE > Enregistrer/Restaurer les

paramètres)

L'écran Save/Restore Settings (Enregistrer/Restaurer les paramètres) vous permet de faire trois choses :

• Enregistrer les paramètres de configuration actuels qui sont à l'intérieur de votre serveur d'impression sur le disque dur de votre ordinateur.
• Charger les paramètres de configuration préalablement enregistrés depuis un disque dur d'ordinateur sur votre serveur d'impression, et
• Restaurer les paramètres par défaut sur votre serveur d'impression.

Procedez comme suit pour enregistrer les paramètres actuels qui sont à l'intérieur de votre serveur d'impression sur le disque dur de votre ordinateur :

À côté de Save Settings to Local Hard Drive (Enregister les paramètres sur le disque dur local), cliquez sur Save (Enregister). Une boîte de dialogue s'ouvrira.

1. Cliquez sur Save (Enregister). Vous serez invité à fournir le chemin cible où vous souhaitez enregistrer les paramètres du serveur d'impression.

Sélectionnez le dossier cible ou le disque. Cliquez ensuite sur Save (Enregistrer) pour enregistrer.

Procedez comme suit pour charger les paramètres de votre serveur d'impression que vous aviez préalablement enregistrrés sur le disque dur de votre ordinateur :

1. À côté de Load Settings to Local Hard Drive (Charger les paramètres depuis le disque dur local), saisissez un chemin cible ou cliquez sur le bouton Browse (Parcourir) pour parcourir.
2. Cliquez sur Update Settings (Mettre à jour les paramètres) pour charger les paramètres enregistrés sur le serveur d'impression.
3. Réinitialisez votre serveur d'impression en débranchant le cable de l'adaptateur secteur et en le rebranchant.

Utilisation du configurateur Web

Procedez comme suit pour restaurer les paramètres par défaut sur votre serveur d'impression :

1. À côté de Restore To Factory Default Settings (Restaurer les paramètres par défaut), cliquez sur Restore Device (Restaurer le périphérique).
2. Réinitialisez votre serveur d'impression en débranchant le cable de l'adaptateur secteur et en le rebranchant.

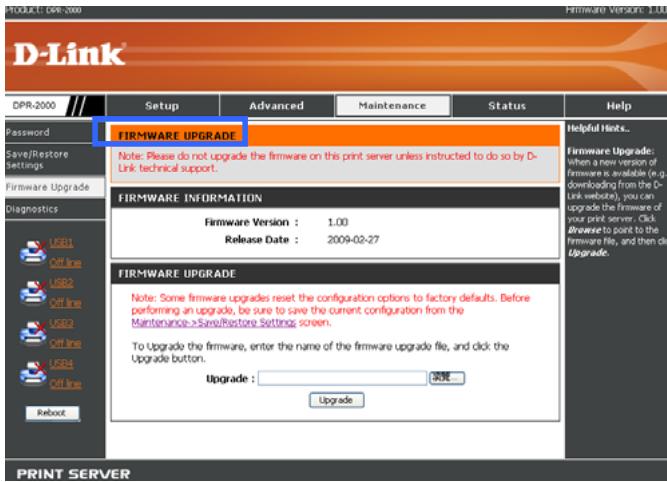

MAINTENANCE > Firmware Upgrade

(MAINTENANCE > Mise à jour du

microprogramme)

Votre serveur d'impression peut être mis à jour avec un nouveau microprogramme quand il devient disponible. Un nouveau microprogramme vous permettra d'utiliser des fonctions qui sont ajoutées à votre serveur d'impression. Un nouveau microprogramme peut être télécharge sur votre serveur d'impression à travers l'écran suivant :

Cet écran affiche le microprogramme actuel à l'intérieur de votre serveur d'impression. Procedez comme suit pourmettre à jour son microprogramme :

AVERTISSEMENT : Tous les paramètres de configuration actuels de votre serveur d'impression seront remplacés par les paramètres d'usine par défaut quand un nouveau microprogramme est téléchargeé sur le serveur d'impression. Assurez-vous

Utilisation du configurateur Web

que vous avez enregistré vos paramètres actuels sur un disque dur d'ordinateur pour une restauration ultérieure. Reportez-vous à la section précédente pour obtenir des instructions.

1. Ayez le nouveau microprogramme prét sur un disque ou un disque dur d'ordinateur. Saisissez le chemin cible du nouveau fichier de microprogramme, ou cliquez sur Browse (Parcourir) pour parcourir.
2. Cliquez sur Upgrade (Mettre à jour). Voitre serveur d'impression commencerà à charger le nouveau microprogramme dans sa mémoire flash. Il est très important de ne pas étéindre l'ordinateur ou le serveur d'impression, ou de déranger quelque câble de connexion durant le processus.
3. Quand le processus de téléchargement du microprogramme est terminé, vous en serez informé dans une fenêtre contextuelle. Cliquez sur Finish (Terminer) pour terminer et quitter.
4. Réinitialisez votre serveur d'impression en débranchant le cable de l'adaptateur secteur et en le rebranchant.

MAINTENANCE > Diagnostics

Vouss pouvez réaliser un test d'impression pour chacune des imprimantes connectees à votre serveur d'impression. L'écran Diagnostics ci-dessous vous permet de faire cela.

Procedez comme suit pour imprimer une page de test :

1.Cliquez sur une imprimante cible pour la selectionner. Pour selectionner plusieurs imprimantes, cliquez sur toutes les imprimantes cibles.
2.Cliquez sur Print Test Page (Imprimer une page de test) pour commencer l'impression. Si vous avez selectionné plusieurs imprimantes, les pages de test seront imprimées sur toutes les imprimantes selectionnées.

STATUS> Device Info (ÉTAT > Informations sur le

periphérique)

L'écran Device Info (Informations sur le périphérique) ci-dessous affiche les informations et l'état de votre serveur d'impression, de ses imprimantes connectées et de son port Ethernet de réseau local. Ces informations sont utiles pour la résolution des problèmes. Il est possible de faire défiler cet écran pour afficher les informations qui ne sont pas visibles.

Print Server Status (État du serveur d'impression)

Les champs de cette section affichent les informations liées au serveur d'impression lui-même. Printer Status (État de l'imprimante)

Les champes de cette section affichent les informations et l'etat de chaque

imprimante. Si aucune imprimante n'est connectée à un port d'imprimante, l'écran indiquera l'état comme étant hors-ligne dans les champs Printer Speed (Vitesse de l'imprimante) et Printer Status (État de l'imprimante).

LAN Status (État du réseau local)

Les champs de cette section affichent les informations liées au port Ethernet du serveur d'impression.

STATUS > Network (ÉTAT > Réseau)

L'écran Network (Réseau) affiche l'état général du réseau de votre serveur d'impression.

Auto IP (IP auto)

Cette section de l'écran affiche les paramètres TCP/IP actuels de votre serveur d'impression, comme le DHCP/BOOTP, l'UPnP et le Mac Bonjour/Rendezvous. Ces paramètres peuvent être configurés à l'aide des écrans Advanced Advanced LAN TCP/IP (Avancé Réseau local avancé TCP/IP) [se reporter à une précédente section de ce manuel pour obtenir des détails].

Cette section affiche l'état des différentes tâches d'impression par TCP/IP, comme la tâche d'impression LPR, tâche d'impression des 4 ports d'imprimante USB, celle du protocole IPP et celle du protocole FTP.

Microsoft Network Printing (Impression Microsoft Network)

Cette section de l'écran affiche l'état des tâches d'impression par Microsoft Network. Ces tâches comprend l'impression SMB (à travers le protocole NetBEUI) et l'impression SMB (à travers le protocole NBT).

Cette section de l'écran affiche l'état de vos tâches d'impression par Mac AppleTalk.

STATUS >Wireless Status (ÉTAT > État du réseau sans fil)

L'écran Wireless Status (État du réseau sans fil) affiche l'etat du réseau sans fil du serveur d'impression.

STATUS >Print Log (ÉTAT > Journal des

impressions)

L'écran Print Log (Journal des impressions) affiche les enregistements d'impression d'utilisateurs autorisés.

Le journal des impressions affiche des rangées d'informations relatives à chaque utilisateur autorisé. Chaque rangée contient l'adresse MAC de l'ordinateur de l'utilisateur, son adresse IP, le nom de l'utilisateur, ainsi que l'état et la taille des tâches d'impression.

HELP (AIDE)

L'écran Help (Aide) vous offre de l'aide sur l'utilisation des fonctions du serveur d'impression.

Cet écran affiche une liste de rubriques de fonction. Cliquez sur un en-tête pour afficher les informations d'aide :

Reboot (Réinitialiser)

Le bouton Reboot (Réinitialiser) estitué au bas de la colonne de gauche de l'écran. Appuyer sur le bouton Reboot (Réinitialiser) réinitialisera votre serveur d'impression. Une réinitialisation est nécessaire après avoir effectué des modifications aux paramètres du serveur d'impression, afin que celui-ci puisse appliquer les nouveaux paramètres.

Après avoir appuyé sur le bouton Reboot (Réinitialiser), le message suivant apparait.

Attendez que le message disparaïssée. Voteur serveur d'impression devrait maintainant commencer à utiliser ses nouveaux paramètres.

Actualiser l'etat de l'imprimante

Cliquez sur l'imprimante, dans la colonne de gauche, pour actualiser son état.

Impression TCP/IP pour Windows Vista

Allez à Start Control Panel Printers (Démarrer > Panneau de configuration > Imprimantes).

Cliquez sur Add a printer (Ajouter une imprimante).

Sélectionnez la première option Add a local printer (Ajouter une imprimante locale), puis cliquez sur Next (Suivant).

Déditionnez la seconde option Create a new port (Créer un nouveau port) puis mettez en surbrillance Standard TCP/IP Port (Port standard TCP/IP) dans le menu déroulant. Cliquez sur Next (Suvivant).

Dans le champ Hostname (Nom d'hôte) ou IP address (adresse IP), saisissez l'adresse IP du serveur d'impression (par ex. 10.62.31.15); cette adresse se trouve à l'écran PRINTER SERVER STATUS (État du serveur d'impression) du configurateur Web du serveur d'impression. Le champ Port Name (Nom du port) est renseigné automatiquement. Cliquez sur Next (Suvient).

À l'écran suivant, mettez l'imprimante à ajouter en surbrillance. Si elle n'est pas répertoriée, cliquez sur Have Disk (Parcourir), puis insérez le disque du pilote d'impression joint à l'imprimante pour installer les pilotes.

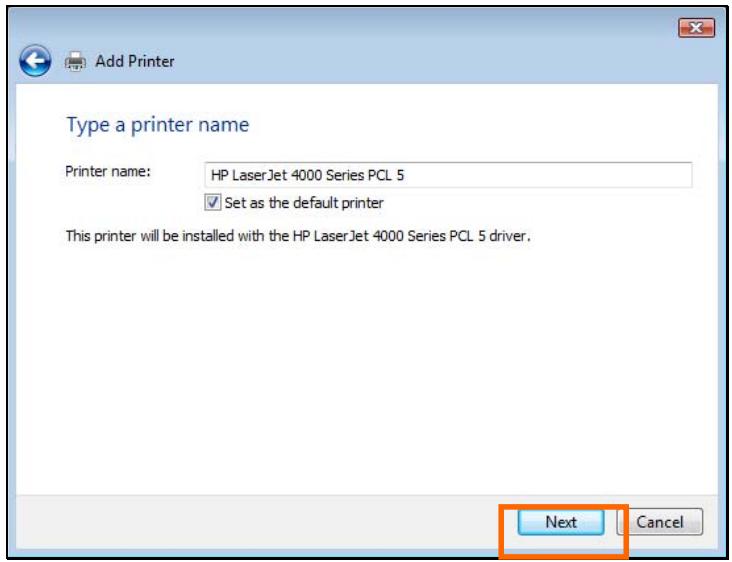

Cliquez sur Next (Suvivant)

Cliquez sur Next (Suivant) pour lancer l'installation de l'imprimante.

Après avoir cliqué sur Print a test page (Imprimer une page de test), une petite boîte de dialogue s'ouvre, comme ci-dessous. Cliquez sur Close (Fermer).

Cliquez sur Finish (Terminer).

L'imprimante est maintainant prete à l'emploi.

Impression TCP/IP pour Windows XP

Allez à Start Printers and Faxes Add a Printer (Démarrer > Imprimantes et télécopieurs > Ajouter une imprimante).

Quand I'écran suivant s'affiche, cliquez sur Next (Suvant).

Sélectionnez la première option Local printer attached to this computer (Une imprimante locale connectée à cet ordinateur), puis cliquez sur Next (Suvant).

Add Printer Wizard

Cliquez sur la seconde option Create a new port (Créer un nouveau port) puis sélectionnez Standard TCP/IP Port (Port standard TCP/IP) dans le menu déroulant. Cliquez sur Next (Suvivant).

Add Printer Wizard

Cliquez sur Next (Suvivant).

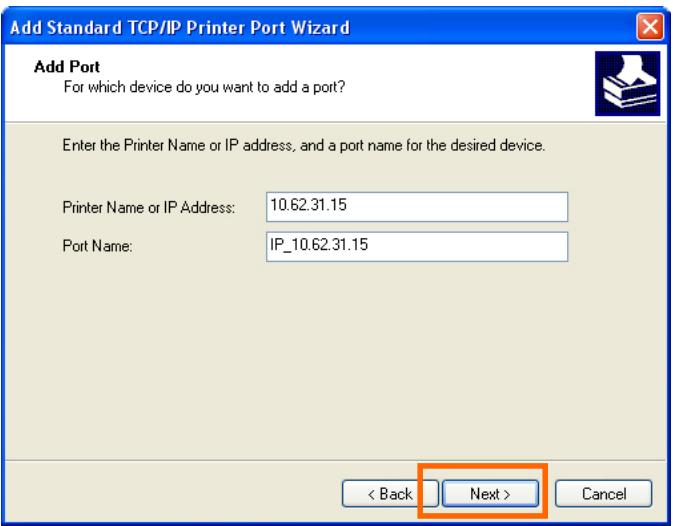

Dans le champ Hostname (Nom d'hôte) ou IP address (adresse IP), saisissez l'adresse IP du serveur d'impression (par ex. 10.62.31.15). Cette adresse se trouve à l'écran PRINTER SERVER STATUS (État du serveur d'impression) du configurateur Web du serveur d'impression. Le champ Port Name (Nom du port) est renseigné automatiquement. Cliquez sur Next (Suvient).

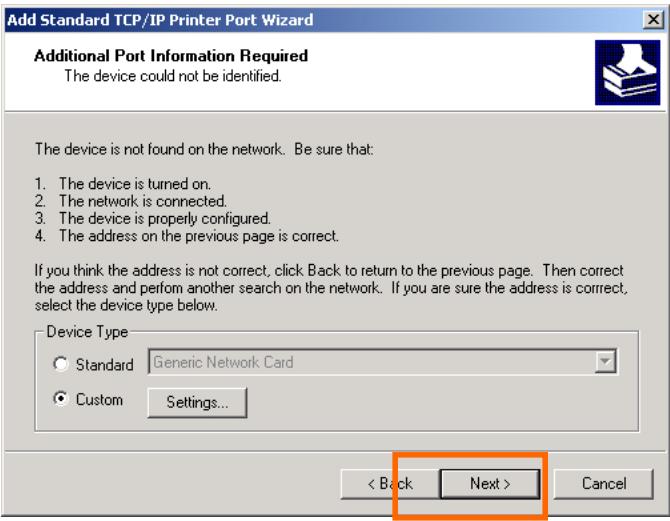

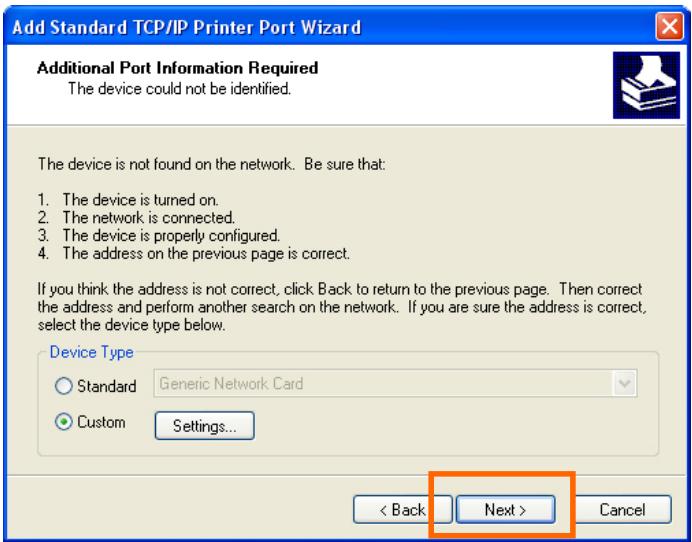

Selectionnez Custom (Personaliser), puis cliquez sur Settings (Paramètres).

L'écran suivant s'affiche. Sélectionnez LPR dans le champ Protocol (Protocole).

Saisissez le Queue Name (Nom de file d'attente) qui se trouve à l'écran PRINTER

STATUS (État de l'imprimante)

du configurateur Web du serveur d'impression. Cliquez sur OK.

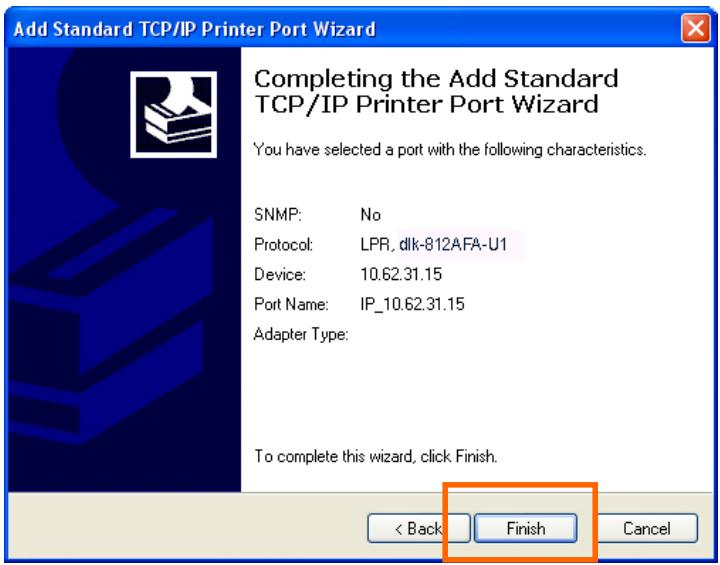

Cliquez sur Next (Suvivant).

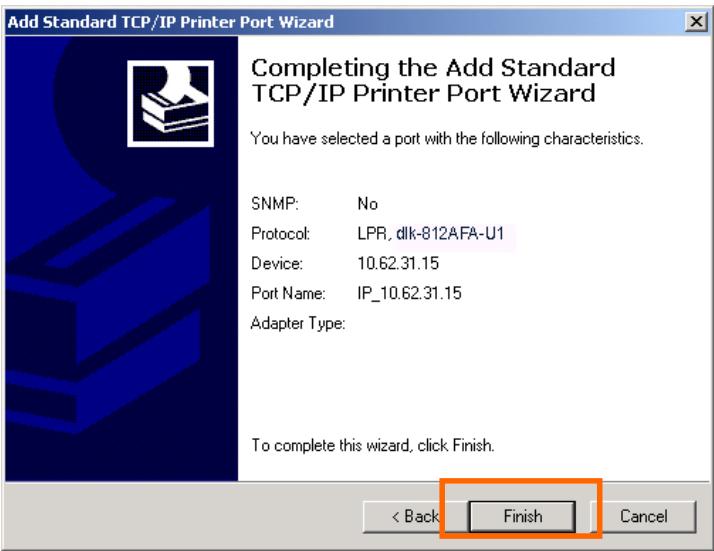

Cliquez sur Finish (Terminer).

À l'écran suivant, mettez l'imprimante à ajouter en surbrillance. Si elle n'est pas répertoriée, cliquez sur Have Disk (Parcourir), puis insérez le disque du pilote d'impression joint à l'imprimante pour installer les pilotes. Cliquez sur Next (Suvivant).

Add Printer Wizard

Install Printer Software

Sur cet écran, vous pouvez indiquer le nom de l'imprimante avant de cliquer sur Next (Suivant).

Add Printer Wizard

Name Your Printer

Sélectionnez Yes (Oui) pour imprimer une page de test. Cliquez ensuite sur Next (Suivant).

Add Printer Wizard

Print Test Page

Cliquez sur Finish (Terminer). L'imprimante est maintainant prete à l'emploi.

Add Printer Wizard

Impression TCP/IP pour Windows 2000

Allez à Start → Settings → Printers and Faxes → Add a Printer → (Démarrer >

Paramètres > Imprimantes et télécopieurs > Ajouter une imprimante).

Quand I'écran suivant s'affiche, cliquez sur Next (Suvant).

Sélectionnez la première option Local printer (Imprimante locale), puis cliquez sur Next (Suivant).

Cliquez sur Next (Suivant) si l'écran New Printer Detection (Détection d'une nouvelle imprimante) s'ouvre.

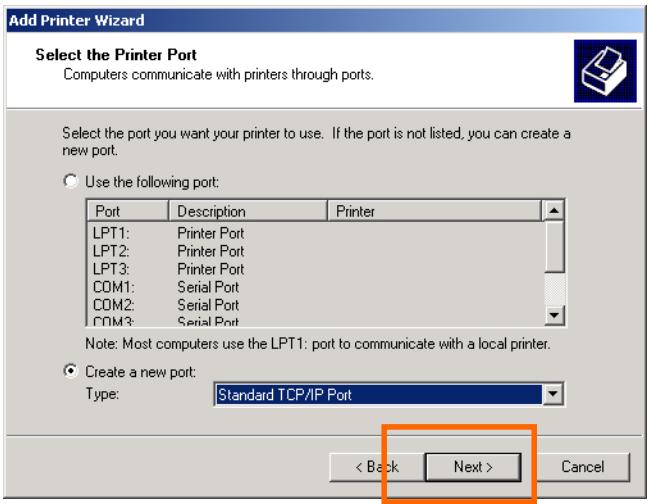

À l'écran suivant, sélectionnez la seconde option Create a new port (Créer un nouveau port), puis mettez Standard TCP/IP Port (Port standard TCP/IP) en surbrillance dans le menu déroulant. Cliquez sur Next (Suvient).

Cliquez sur Next (Suvivant).

Dans le champ Hostname (Nom d'hôte) ou IP address (adresse IP), saisissez l'adresse IP du serveur d'impression (par ex. 10.62.31.15). Cette adresse se trouve à l'écran PRINTER SERVER STATUS (État du serveur d'impression) du configurateur Web du serveur d'impression. Le champ Port Name (Nom du port) est renseigné automatiquement. Cliquez sur Next (Suvant).

Selectionnez Custom (Personnaliser), puis cliquez sur Settings (Paramètres).

L'écran suivant s'ouvre, Sélectionnez LPR dans le champ Protocol (Protocole). Saisissez le Queue Name (Nom de file d'attente) qui se trouve à l'écran PRINTER STATUS (État de l'imprimante)

du configurateur Web du serveur d'impression. Cliquez sur OK.

Cliquez sur Next (Suvivant).

Cliquez sur Finish (Terminer).

À l'écran suivant, mettez l'imprimante à ajouter en surbrillance. Si elle n'est pas répertoriée, cliquez sur Have Disk (Parcourir), puis insérez le disque du pilote

d'impression joint à l'imprimante pour installer les pilotes.

Cliquez sur Next (Suvant).

Sur cet écran, indiquez le nom de l'imprimante avant de cliquer sur Next (Suvant) >.

Selectionnez la première option Do not share this printer (Ne pas partager cette

imprimante). Puis cliquez sur Next (Suvant).

Sélectionnez Yes (Oui) pour imprimer une page de test, puis cliquez sur Next (Suivant).

Cliquez sur Finish (Terminer). L'imprimante est maintainant prete à imprimer sur votre réseau avec Windows 2000.

Add Printer Wizard

Impression TCP/IP pour Windows 98SE/ME

Allez à Start Settings Control Panel (Démarrer > Paramètres > Panneau de configuration). Double-cliquez sur Network (Réseau), puis cliquez sur Add (Ajouter).

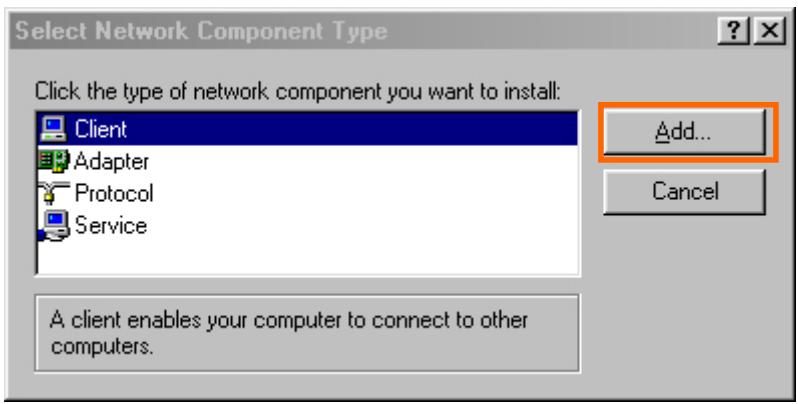

Mettez Client en surbrillance, puis cliquez sur Add (Ajouter).

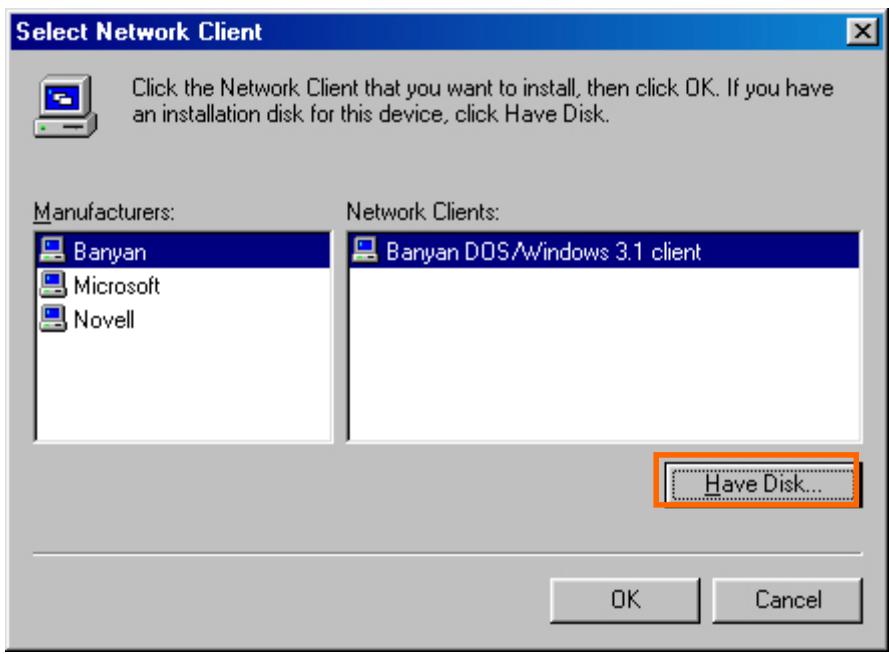

Sur cet écran, cliquez sur Have Disk (Parcourir).

1. Insérez le CD du DPR-2000 dans le lecteur CD. Sélectionnez la dette correspondant au lecteur de CD dans la liste déroulante.
2. Double-cliquez sur le dossier Ipr.
3. Sélectionnez lpr.inf pour lemettre en surbrillance.
4. Cliquez sur OK.

Cliquez sur OK pour confirmer l'emplacement du fichier.

Vous devez maintainant revenir à la page Network Properties (Propriétés du réseau). Sélectionnez LPR for TCP/IP Printing (LPR pour Impression TCP/IP), puis cliquez sur Properties (Propriétés).

Cliquez sur Add Port (Ajouter un port).

Saisissez la IP address (Adresse IP) et le Port Name (Nom du port) du serveur d'impression, ces informations se trouvent sur les écrans PRINTER SERVER STATUS (État du serveur d'impression) et PRINTER STATUS (État de l'imprimante) du configurateur Web du serveur d'impression. Cliquez sur OK.

REMARQUE : L'adresse IP et le nom du port ne sont que des exemples.

Ils s'affichent à l'écran suivant (l'adresse IP et le nom du port indiqués à l'écran ci-dessus ne sont que des exemples). Cliquez sur OK.

Cliquez sur OK.

Windows you demande de redémarrer. Cliquez sur Yes (Oui).

Après avoir redémarré votre ordinateur, cliquez sur Start Settings Printers Add Printer Demarrer Paramètres Imprimantes Ajouter une imprimante. Lorsque le Add Printer Wizard (Assistant Ajout d'imprimante) s'ouvre, cliquez sur Next (Suvient).

Sélectionnez Network Printer (Imprimante réseau), puis cliquez sur Next (Suivant).

Add Printer Wizard

Saisissez le chemin d'accès si vous le connaissiez, sinon, cliquez sur Browse (Parcourir).

Add Printer Wizard

Sur l'écran suivant, recherche le port de l'imprimante et mettez-le en surbrillance (par ex. dlink-1D6FA3 dans ce manuel). Cliquez sur OK.

Si le chemin d'accès réseau n'est pas indiqué, saisissez la IP Address (Adresse IP) et le Port Name (Nom du port) du serveur d'impression ( comme dans l'exemple suivant). Sélectionnez Yes (Oui) ou No (Non) pour activer ou désactiver l'impression à partir de programmes MS-DOS. Cliquez sur Next (Suvivant).

Add Printer Wizard

À l'écran suivant, mettez l'imprimante à ajouter en surbrillance. Si elle n'est pas répertoriée, cliquez sur Have Disk (Parcourir), puis insérez le disque du pilote d'impression joint à l'imprimante pour installer les pilotes.

Cliquez sur Next (Suvant).

Add Printer Wizard

Cliquez sur Next (Suvivant).

Add Printer Wizard

Selectionnez Yes (Oui) pour imprimer une page de test. Cliquez sur Finish

(Terminer).

Add Printer Wizard

Pour vérifier si l'imprimante est installée, allez à Start → Settings → Printers

Démarrer Paramètres Imprimantes.

Impression sous Unix/Linux

Impression de fichiers texte sous Unix

Les fichiers/texte créés sous les systèmes Unix contiennent des lignes se terminant par des caractères « saut de ligne », contrairement aux systèmes d'exploitation MS-DOS et Windows, qui se terminent par un retour chariot, suivi d'un saut de ligne. La plupart des imprimantes ont besoin d'associerillon sur la ligne à la fin de chaque ligne. Il est donc nécessaire de réaliser certaines traductions avant de pouvoir imprimer des fichiers/texte Unix.

Pour cela, vous pouvez définir deux « imprimantes » sur le même port d'imprimante : l'une qui imprime le port lui-même et l'autre qui imprime le nom de port portant le suffixe _TEXT. Les fichiers imprimés sur le deuxième port sont traduits pour que l'imprimante ait l'association retour chariot/saut de ligne dont elle a besoin.

Par exemple, vous pouvez définir une imprimante hp51 qui imprime sur le port PS-142634-P1 et une imprimante hp51t qui imprime sur le port PS-142634-P1_TEXT. Vos fichiers graphiques peuvent ensuite être imprimés sur l'imprimante hp51 et les fichiers texte « bruts » sur l'imprimante hp51t.

Impression sous BSD Unix

Pour les « saveurs» du système d'exploitation Unix issus de ou liés aux versions BSD, comme SunOS 4.x, Linux, BSD/OS, FreeBSD ou NetBSD, vous pouvez suivre la procédure suivante pour permettre aux utilisateurs d'imprimer sur une imprimante connectée au serveur d'impression réseau D-LINK :

1. Connectez-vous en tant que superutilisateur (root).

2. Ajoutez une entrée pour le serveur d'impression dans le fjchier /etc/hosts de l'hote, en attribuant un nom d'hote à l'adresse IP du serveur d'impression. Dans ce fjchier, une ligne contient une adresse IP et un ou plusieurs alias de l'hote. Par exemple :

3. 1. 1. 40 ps-142634 ps-142634.dlink.com.tw

Si vous utilisez un protocole DNS (Domain Naming Services), vous pouvez ajouter une entrée d'enregistrement d'adresse à votre base de données DNS pour le serveur d'impression.

1. Créez un réseau de spoule pour l'imprimante :

Sous les systèmes SunOS, créez le réseau sous forme de sous-répertoire /var/spool, portant le même nom que l'imprimante (par ex. /var/spool/hp51).
Sous les systèmes Linux, créez le réseau en tant que sous-répétoire /user/spool /1p.
Sous les systèmes BSD/OS, FreeBSD ou NetBSD, créez le réseau en tant que sous-répertoire /var/spool.

Configuration de l'impression sous Mac OS X Tiger (10.4.9)

1. Modifie le contrôle et les permissions du repertoire en utilisant les commandes suivantes pour qu'il soit détenu et inscritible par un groupe daemon :

chown bin.daemon /var/spool/hp51
chmod 775 /var/spool/hp51

1. Dans /etc/printcap, ajoutez une entrée pour l'imprimante comme suit :

hp51:\
:lp=:sd=/var/spool/hp51 :mx#0:\
:rm=ps-142634:rp=ps-142634-p1:

La signification de chaque entrée est expliquée ci-dessous. Le chemin d'accès au répertoire dans l'entrée du réseau de spoule sd doit correspondre au nom de répertoire créé précédemment. Si vous entrée nécessite plusieurs lignes, vous pouvez éviter le saut de page en utilisant une barre oblique inverse.

1. Émettez la commande

lpc start hp51

pour lancer le daemon du spoule de l'imprimante. L'imprimante est maintainant prête à l'emploi.

1. Si vous le souhaitez, vous pouvez ajouter une autre entrée printcap (et émettre une autre commande lpc start pour une deuxième imprimante, en utilisant le port port_TEXT. Ce deuxième nom d'imprimante peut être utilisé pour imprimer des fichiers texte.

Les entrées effectuees dans /ect/printcap commencement par un nom d'imprimante ou une liste de noms séparés par | (une barre verticale). Les entrées utilisées ci-dessus sont les suivantes :

1p= L'entrée Ip sert à indiquer un périphérique d'impression local.
Comme il s'agit d'une imprimante distante, cette entrée doit être vierge.
sd=dir L'emplacement du repertoire de spoule local de l'imprimante.
mx#blocks Nombre limite de fichiers de tâches d'impression dans le réseau de spoule local, 0 signifie qu'il n'y a pas de limite.
rm=address L'hôte où se trouve l'imprimante distante, ici, le serveur d'impression D-Link.
rp=printer Le nom de l'imprimante sur l'hote distant. Pour le serveur d'impression D-Link, le nom du port doit etre utilisé. Remarque: Cette entrée est sensible à la casse.

Impression sous SCO Unix System V/386

Pour pouvoir imprimer sur une imprimante reliée à votre serveur d'impression réseau D-LINK depuis un hôte SCO Unix System V/386.

1. Connectez-vous en tant que superutilisateur (root).
2. Ajoutez une entrée pour le serveur d'impression dans le fichier /etc/hosts de l'hôte, en attribuant un nom d'hôte à l'adresse IP du serveur d'impression. Dans ce fichier, une ligne contient une adresse IP et un ou plusieurs alias de l'hôte. Par exemple :

202.39.74.40 ps-142634 ps-142634.dlink.com.tw

Si vous utilisez un protocole DNS (Domain Naming Services), vous pouvez ajouter une entrée d'enregistrement d'adresse à votre base de données DNS pour le serveur d'impression.

1. Passez au repertoire /dev et émettez la commande mkdev rlp
2. Le script demande :

Do you want to install or delete remote printing (i/d/q) (Voulez-vous installer ou supprimer l'impression distante)? Répondez i puis appuyez sur Entrée pour continuer.

1. Le script demande :
   Do you want to change the remote printer description file /etc/printcap (y/n) (Voulez-vous modifier le fichier de description de l'imprimante distante /etc/printcap (o/n) ?) Répondez y (o), puis appuyez sur Entrée pour continuer.
2. Le script demande :

Configuration de l'impression sous Mac OS X Tiger (10.4.9)

Please enter the printer name (q to quit): (Veuillez saisir le nom de l'imprimante (q pour quitter) :)

Saisissez un alias pour l'imprimante sur la machine locale, puis appuyez sur Entrée. Le nom doit être identique à celui du port cible.

1. Répondez r (imprimante distante) à la question

Is printer a remote printer or a local printer (r/l)? (S'agit-ild'une imprimante distante ou locale ?)

1. Lorsque le système indique :

Please enter the name of the remote host that printer is attached to: (Veuillez saisir le nom de l'hôte distant auquel l'imprimante est connectée :)

Saisissez l'adresse du serveur d'impression D-Link. Vous pouvez utiliser le nom que vous avez ajouté dans /etc/host à l'étape précédente.

1. Vérifiez que vos saisies sont correctes.

Is this correct? (Est-ce correct ?) (y / n) (o/n)

1. Répondez à la question :

Would you like this to be the system default printer? (Voulez-vous que cette imprimante soit l'imprimante par défaut du système ?) (y/n) (o/n)

1. ÀpRES avoir ajouté les imprimantes distances, saisissez q comme nom d'imprimante.
2. Répondez y (o) à la question

Do you want to start remote daemon now (y/n)? (Voulez-vous lancer le daemon distant maintainant (o/n) ?)

Une fois l'impression distante configurée, vous pouvez utiliser la commande 1p pour imprimer les tâches sur la nouvelle imprimante. Pour plus d'informations, consultez votre documentation SCO Unix.

Impression sous Solaris

Pour pouvoir imprimer sur un poste de travail Sun Solaris,

1. Connectez-vous en tant que superutilisateur (root).
2. Ajoutez une entrée pour le serveur d'impression dans le fjchier /etc/hosts de l'hote, en attribuant un nom d'hote à l'adresse IP du serveur d'impression. Dans ce fjchier, une ligne contient une adresse IP et un ou plusieurs alias de l'hote. Par exemple :

202.39.74.40 ps-142634 ps-142634.dlink.com.tw

Si vous utilisez un protocole DNS (Domain Naming Services), vous pouvez ajouter une entrée d'enregistrement d'adresse à votre base de données DNS pour le serveur d'impression.

1. Dans OpenWindows, lancez le programme admintool.
2. Cliquez sur l'icone Printer Manager (Gestionnaire d'imprimantes).
3. Dans le menu Edit (Édition) sélectionnez Add Print (Ajouter une imprimante), puis Add Access to Remote Printer (Ajouter l'accès à une imprimante distante...)
4. Saisissez les valeurs correspondant aux champs comme suit :

Printer Name (Nom d'imprimante) ce champ doit contenir le nom du port d'imprimante que vous souhaitez utiliser. Le champ est sensible à la casse.
Printer Server (Serveur d'impression) Ce champ doit contenir l'adresse IP du serveur d'impression ou l'alias que vous avez ajouté à l'étape 2.
Printer Server OS (Système d'exploitation du serveur d'impression) Ce champ doit être définir sur BSD.

1. Vérifiez que l'ajout a été réalisé.

Configuration de l'impression sous Mac OS X Tiger (10.4.9)

8.Si vous le souhaitez, vous pouvez recommencer la procédure pour ajouter une autre imprimante de fichiers textes dont le nom de portporte le suffixe(Text. Avec avoir ajouté la nouvelle imprimante, vous pouvez utiliser la commande 1p pour imprimer des fichiers sur l'imprimante.Consultez votre documentation Solaris pour有關 des détails.

Impression sous Red Hat Linux

Ajout d'une imprimante

1. Cliquez sur l'icone d'imprimante

en bas du bureau.

1. Dans la mesure où aucune imprimante n'est encore configurée, une invite vous demande d'exécuter l'outil de configuration d'imprimante.

1. Cliquez sur le bouton OK dans la fenêtre contextuel pour ouvrir le menu principal Printer configuration tool (Outil de configuration d'imprimante). Notez que, pour utiliser cet outil, vous doivent posseder des privilèges root. Pour lancer l'application, vous pouvez également saisir la commande suivante : "redhat-config-printer".

2. Cliquez sur le bouton New (Nouveau) dans le menu Printer configuration

tool (Outil de configuration d'imprimante).

Menu de l'outil de configuration d'imprimante

1. Le menu Add a new print queue (Ajouter une nouvelle file d'attente d'impression) apparait, cliquez sur Forward (Suviant) pour continuer.

1. Saisissez un nom d'imprimante unique dans le champ textuel Name (Nom). Le nom d'imprimante ne peut pasContainir d'espace et doit commencer par une lecture. Il peutContainir des lettres, des chiffres, des traits d'union (-) et des barres de soulignement (.). Si vous le souhaitez, vous pouvez saisir une courte description de

l'imprimante (elle peut contenir des espaces). Ensuite, cliquez sur Forward (Suivant) pour ouvrir la fenêtre Queue type (Type de file d'atte).

1. Sélectionnez Networked UNIX (UNIX en réseau) (LPD) dans le menu dérounant Select a queue type (Sélectionner une file d'attente), saisissez l'adresse IP du serveur d'impression auquel l'imprimante est reliée dans le champ Server (Serveur), puis saisissez le nom du port dans le champ Queue (File d'attente). Cliquez sur Forward (Suvient) pour sélectionner le type d'imprimante.

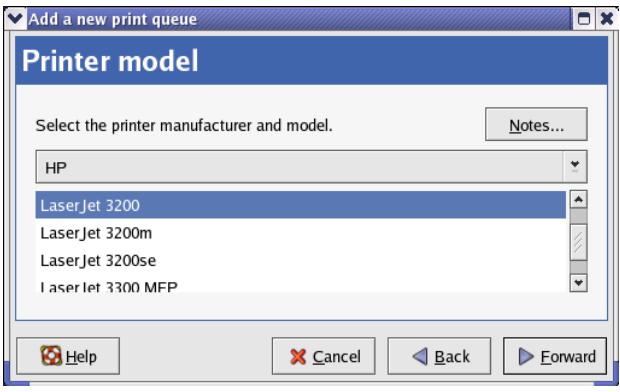

1. Sélectionnez le modèle de l'imprimante.

Si aucune imprimante n'a ete detectee automatiquement, selectionnez le modele dans la liste. Vous pouvez selectionner le nom du fabricant d'imprimantes manuellement, dans le menu deroulant Generic (click to select manufacturer) [Générique (cliquez dessus pour selectionner un fabricant)] en cliquant dessus, avant de selectionner le modele d'imprimante dans la sous-liste. Cliquez sur Forward (Suivant) pour continuer.

1. La dernière étape consiste à vérifier la configuration de votre imprimante. Cliquez sur le bouton Apply (Appliquer) pour confirmer ou sur Back (Retour) pour la modifier.

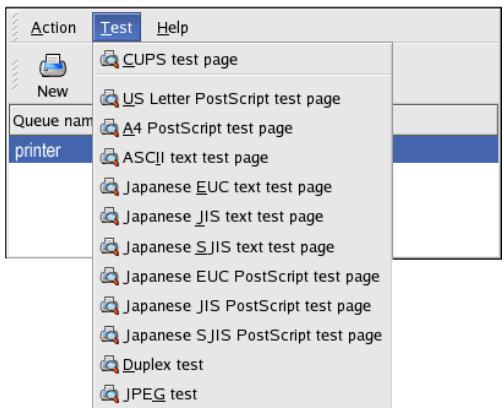

2. Imprimez une page de test pour vérifier que l'imprimante fonctionne correctement. Pour cela, Sélectionnez l'imprimante dans la liste, puis Sélectionnez la page de test appropriée dans le menu Test.

Configuration de l'impression sous Mac OS X

Tiger (10.4.9)

REMARQUE : L'impression sous Mac OS est prise en charge par les imprimantes Postscript uniquement !

Avec Mac OS X Tiger (10.4), vous pouvez utiliser Apple Talk, Bonjour, Internet Printing Protocol (IPP), Line Printer Daemon (LPD) et HP Jet Direct-Socket par l'intermédiaire du serveur d'impression.

Cliquez sur cette icône du bureau pour ouvrir l'écran System Preferences (Préférences système), comme ci-dessous.

Cliquez sur l'icone Network (Réseau) pour afficher le menu ci-dessous.

Selectionnez l'onglet Apple Talkdans le menu Network (Réseau). Cochez la case intitulée Make Apple Talk Active (Activer AppleTalk). Cliquez sur le bouton Apply Now (AppliquerMAINANT), puis fermez le menu. AppleTalk estMAINANT actif sur le système. Une imprimante peut être ajoutée.

Ajout d'une imprimante

Cliquez sur le menu Go (Aller), en haut de la barre d'outils, et ouvre le dossier Utilities (Utilitaires).

Dans ce dossier, recherche et selectionnez Printer Setup Utility pour ouvrir la fenêtre de dialogue Printer List (Liste des imprimantes).

Cliquez sur le bouton Add (Ajouter) pour ouvrir l'écran Printer Browser (Navigateur d'imprimantes).

Mac OS X Tiger (10.4) prend en charge cinq protocoles d'impression :

1. AppleTalk
2. Bonjour
3. Internet Printing Protocol (IPP)
4. Line Printer Daemon (LPD)
5. HP Jet Direct - Socket

Pour ajouter une imprimante Internet Printing Protocol, Line Printer Daemon ou HP

Jet Direct - Socket, cliquez sur le bouton IP Printer et suivez les instructions d'ajout d'une imprimante IP dans la section « Ajout d'une imprimante IP »

Imprimantes AppleTalk ou Bonjour

Pour ajouter une imprimante AppleTalk ou Bonjour, cliquez sur le bouton

Default Browser

Dans le menu Printer Browser (Navigateur d'imprimantes).

Sélectionnez le modèle d'imprimante dans la liste Printer Name (Nom de l'imprimante), puis le type de Connection (Connexion) dans le menu Printer Browser (Navigateur d'imprimantes). Le nom d'imprimante sélectionné doit être identique à celui qui apparaît dans le gestionnaire Web du serveur d'impression. Dans cet exemple, il s'agit de dlk-C352AB-U1. Par défaut, le Printer Browser (Navigateur d'imprimantes) utilise Auto Select ( Sélection automatique) pour Print Using (Imprimer avec). Vous pouvez également la sélectionner manuellesment par marque et par modèle dans le menu déroulant Print Using (Imprimer avec). Cliquez sur le bouton Add (Ajouter) pour quitter la fenêtre Printer Browser (Navigateur d'imprimantes) et appliquer le nouveau paramètre.

L'imprimante qui vient d'être ajoutée apparait dans le menu Printer List (Liste des imprimantes) au bout de quelques secondes selon les conditions du réseau. Elle est alors préte à l'emploi. Quittez le Printer Setup Utility (Utilitaire de configuration d'imprimantes) et commencez à imprimer.

Ajout d'une imprimante IP

Pour ajouter une imprimante Internet Printing Protocol, Line Printer Daemon ou HP

Jet Direct - Socket, cliquez sur le bouton

IP Printer à l'écran Printer Browser

(Navigateur d'imprimantes).

Selectionnez le protocole d'impression souhaité dans le menu déroulant Protocol (Protocole).

Saisissez l'adresse IP de l'imprimante. Lorsqu'elle est détectée, son nom apparait dans le champ Name (Nom). Le Printer Browser (Navigateur d'imprimantes) indique qu'il est en train de vérifier l'adresse. Si l'imprimante est détectée, il indique « Valid and complete address (Adresse valide et complète) » dans le champ

Address (Adresse).

L'utilitaire d'imprimantes peut détecter l'imprimante et selectionner automatiquement le pilote correspondant dans le champ Print Using (Imprimer avec). Vous pouze selectionner le fabricant de l'imprimante manuellement dans le menu dérouulant Print Using (Imprimer avec) avant de selectionner le modele correspondant dans le menu déroulant. Vous pouze aussi selectionner l'option Generic PostScript Printer (Imprimante PostScript spécifique) dans le menu déroulant Print Using (Imprimer avec) si le modele n'apparaît pas. Pour appliquer le paramètre, cliquez sur le bouton Add (Ajouter).

Les procédures de configuration de ces trois protocoles d'impression (Internet Printing Protocol (IPP), Line Printer Daemon (LPD) et HP Jet Direct - Socket) sont quasiment identiques. Les exemples illustrés ci-dessous sont disponibles à titre de référence.

Pour configurer l'impression LPD :

1. Saisissez l'adresse IP du serveur d'impression auquel l'imprimante est connectée dans le champ Address (Adresse).
2. Saisissez le nom du port dans le champ Queue (File d'attente).

Cliquez sur le bouton Add (Ajouter) après avoir sélectionné le modele d'imprimante dans le menu déroulant Print Using (Imprimer avec).

Pour configurer l'impression IPP :

1. Saisissez l'adresse IP du serveur d'impression auquel l'imprimante est connectée dans le champ Address (Adresse). Ensuite, saisissez “: 80” ou “: second port” si le second port du serveur d'impression est activé.
2. Saisissez le nom du port dans le champ Queue (File d'attente).

Cliquez sur le bouton Add (Ajouter) après avoir sélectionné le modèle d'imprimante dans le menu dérouulant Print Using (Imprimer avec).

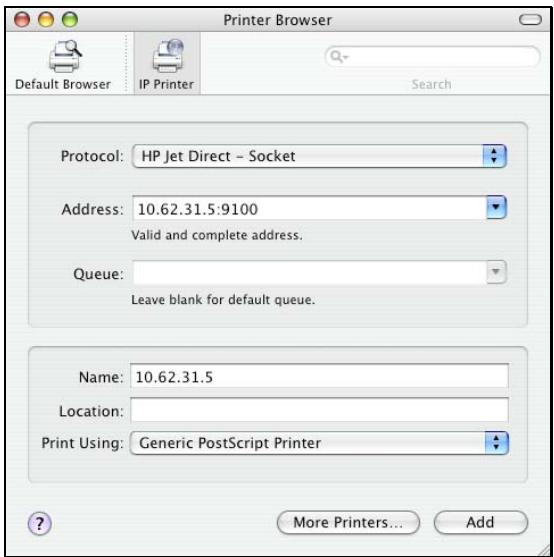

Pour configurer l'impression Socket :

1. Saisissez l'adresse IP du serveur d'impression auquel l'imprimante est connectée dans le champ Address (Adresse). Ensuite, saisissez “: 9100” pour le port USB.
2. Laissez le champ Queue (File d'attente) vierge.

Cliquez sur le bouton Add (Ajouter) après avoir sélectionné le modele d'imprimante dans le menu déroulant Print Using (Imprimer avec).

Lorsque la fenêtre contextuelle Installable Options (Options à installer) apparait, cliquez sur le bouton Continue (Continuer).

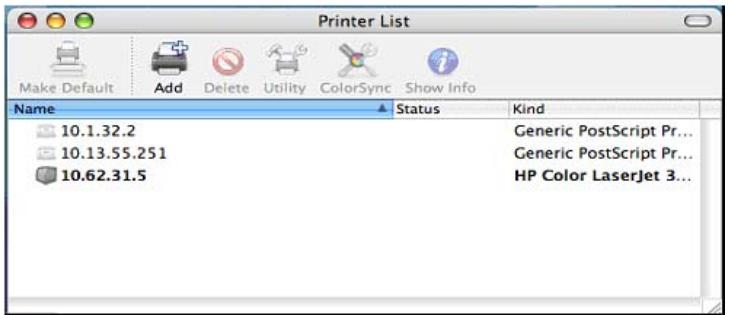

L'imprimante qui vient d'être ajoutée apparait dans le menu Printer List (Liste des imprimantes) au bout de quelques secondes selon les conditions du réseau. Elle est alors préte à l'emploi. Quittez le Printer Setup Utility (Utilitaire de configuration d'imprimantes) et commencez à imprimer.

Configuration de l'impression AppleTalk sous Mac OS 9

REMARQUE : L'impression sous Mac OS est prise en charge par les imprimantes Postscript uniquement !

Le protocole réseau AppleTalk est utilisé sur les ordinateurs équipés du système d'exploitation MacOS. Il peut servir à établier des communications réseau sur Ethernet standard ou Ethernet rapide utilisant le transport EtherTalk ou via un transport LocalTalk exclusif à faible vitesse.

Le serveur d'impression peut être utilisé pour l'impression en réseau sur des imprimantes PostScript. Vous pouvez imprimer depuis n'importe quel ordinateur MacOS connecté au réseau Ethernet, directement à l'aide d'une connexion EtherTalk ou indirectement via un routeur LocalTalk-to-EtherTalk.

REMARQUE: Le Chooser Name (Nom du sélecteur) de l'imprimante reliée à l'un des ports du serveur d'impression est identique à celui du port. Si vous utilisez l'impression AppleTalk, vous doivent vérifier que chaque nom du port est unique parmi toutes les imprimantes réseau de votre zone AppleTalk. Les noms de ports indiqués dans ce manuel sont uniquement des exemples.

Pour configurer un serveur d'impression afin de pouvoir l'utiliser à des fins d'impression AppleTalk :

Vérifiez que le protocole AppleTalk est activé sur votre Macintosh.
■Vérifiez que l'adresse IP de l'ordinateur correspond à celle du serveur d'impression présente sur le même segment pour que les deux périphériques

Configuration de l'impression AppleTalk sous Mac OS 9

communique.

Lancez le navigateur, puis entrez dans le configurateur Web du serveur d'impression, sélectionnez l'onglet ADVANCED (Avancé), cliquez sur le bouton Advanced LAN (Réseau local avancé), puis faites défiler vers le bas, jusqu'à la section du protocole AppleTalk.
Si vous réseau AppleTalk est divisé en zones, vous doivent indiquer cette dans laquelle le serveur d'impression doit se couver. Vous doivent le placer la même zone où la plupart des utilisateurs l'utiliseront. Si vous réseau n'est pas divisé en zones, le champ Zone de AppleTalk doit containir un seul astérisque (*).

Pour chaque port d'imprimante utilisé pour l'impression AppleTalk, vous aurez peut-être besoin de modifier les paramètres du port AppleTalk à l'écran Advanced LAN (Réseau local avancé), illustré ci-dessous.

AppleTalk

Saisissez le nom de la AppleTalk Zone (Zone AppleTalk) dans le champ ou un « * » s'il n'est pas divisé en zones.

Chooser Name (Nom du sélecteur): Ce champ affiche le nom du port du serveur d'impression.

Printer Type (Type d'imprimante) : Saisissez le type d'imprimante dans ce champ. PostScript Level (Niveau PostScript) : Sélectionnez Level 1 (Niveau 1) ou Level 2 (Niveau 2) dans le menu déroulant.

Font Group (Groupe de police) : Sélectionnez le Groupe de police dans le menu déroulant.

La procédure de sélection précise d'une imprimante PostScript connectée à un serveur d'imprimante peut légèrement varier en fonction de la version du pilote

d'imprimante que vous utilisez. La procEDURE détaillée ci-dessous considère que vous utilisez LaserWriter 8.

Pour désir une imprimante reliée au serveur d'impression comme imprimante par défaut de votre poste de travail MacOS, ouvre le sélecteur en Sélectionnant Chooser (Sélecteur) dans le menu de la pomme. Sélectionnez l'icone LaserWriter 8 à gauche. Vérifiez qu'AppleTalk est définit sur Active (Actif).

Une liste de toutes les imprimantes PostScript en réseau s'affichent comme suit.

Double-cliquez sur le nom du port d'imprimante à utiliser. Les ports d'imprimante affichés sont uniquement des exemples.

Si vous n'avez pas encore définie cette imprimante comme imprimante par défaut, votre ordinateur vous invite à créé un fichier de description de l'imprimante PostScript. Choisissez Select PPD ( Sélectionnez un fichier PPD).

Selectionnez le fichier de description correspondant à l'imprimante.

Cliquez sur Open (Ouvrir). (Si l'imprimante n'est pas répertoriée, cliquez sur Generic (Générique) pour utiliser une description d'imprimante générique).

Pour acceder à ce paramètre ultérieurement, vous pouvez utiliser le bouton Setup (Configurer) dans la fenêtre Chooser (Sélecteur).

L'imprimante sélection devient l'imprimante par défaut de votre ordinateur. Vous devrez peut-être désirir Page Setup (Mise en page) dans les applications que vous havez ouvertes.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Ils vous permettent d'accéder aux données que vous pouze, quand et où vous le foulez. Vous pouvez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil (WLAN) est un réseau d'ordinateurs cellulaire qui transmet et recoit des données par signaux radio plutôt que par des cables. Les réseaux de ce type sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

La technologie de réseau local sans fil rencontres un vifsucces pour plusieurs raisons :

Mobilité

La productivité augmenteès lors qu'il est possible d'acceder aux données de n'importe où dans la portée de fonctionnement du réseau local sans fil. Les décisions managériales reposant sur des informations en temps réel peuvent améliorer de façon significative le rendissement des employés.

■ Faibles coûts de mise en œuvre

Les réseaux locaux sans fil sont simples à configurer, gérer, modifier et déplacer. Les réseaux qui changent frequentlyment peuvent tirer parti de la simplicité de mise en œuvre des réseaux locaux sans fil. Les réseaux de ce type peuvent fonctionner dans des installations où tout câblage est impossible.

■ Installation et expansion du réseau

L'installation d'un système de type réseau local sans fil est simple et rapide et élimine le besoin de tirer des cables à travers les murs et les plafonds. La technologie sans fil permet de déployer un réseau là oùaucun cable ne peut aller, y compris à l'extérieur d'une habitation ou d'un bureau.

Extensibilité

Les réseaux locaux sans fil peuvent être configurés suivant de très nombreuses topologies pour répondre aux besoines spécifiques des différentes applications et installations. Les configurations sont facilement modifiées et vont des réseaux de poste à poste adaptations à un petit nombre d'utilisateurs aux grands réseaux d'infrastructure capables de:gérer des centaines ou des milliers d'utilisateurs selon le nombre de périphériques sans fil déployés.

Solutionéconomique

Les périhériques sans fil sont relativement compétits par rapport aux périhériques Ethernet classiques.

Technologie reposant sur des normes établies

Deposant sur la norme IEEE 802.11g, le DPR-2000 est interopérable avec la technologie compatible sans fil 2,4 GHz et offre des vitesses de transmission des données atteignant 54 Mbits/s lorsqu'il est utilisé avec d'autres péripériques D-Link.

■Le débit maximum du signal sans fil repose sur les spécifications 8002.11g de la

norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit de transmission réel des données.

Éléments à prendre en compte avant d'inverter le réseau sans fil

Le D-Link DPR-2000 vous permet d'imprimer à travers votre réseau, via une connexion sans fil, de presque n'importe où dans la portée de fonctionnement. Vous devez toute fois garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le DPR-2000 et d'autres péripériques du réseau. Chaque mur ou plafond peut réduire la portée de vos péripériques sans fil D-Link de 1 à 30 metres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaissur orienté à 45 degrés équivaut à un mur d'un mètre. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaissur. Pour obtenir une meilleure réception, placez les apparciels de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction peuvent empêcher le passage du signal sans fil. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les périphériques sans fil

Configuration de l'impression AppleTalk sous Mac OS 9

et les ordinateurs équipés d'adaptateurs sans fil de telle sorte que le signal passé par une cloison sèche ou des portes ouvertes, sans traverser d'autres matériaux.

1. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF extréme.

La Wi-Fi Protected Setup (Configuration sécurisée du Wifi) (WPS) est conçue pour facilititer la configuration d'un réseau Wi-Fi sécurisé. Normalement, les utilisateurs devraient créé manuellement un nom de réseau sans fil (SSID), et ensuite saisir manuellement une clé de sécurité créative, et cependant prévisible tant pour le point d'accès que pour le client afin d'éviter des accès imprévis à leur réseau sans fil.

Tout ce processus demande que les utilisateurs possèdent les connaissances contextuelles des périhériques Wifi et la capacité d'effectuer les modifications de configuration nécessaires. Avec le WPS, un réseau sans fil sera automatiquement configuré avec un nom de réseau (SSID) et un chiffrement de données et une authentication WPA forts. Le WPS est conçu pour prendre en charge différents produits 802.11 certifiés Wifi dont des points d'accès, des adaptateurs sans fil, des téléphones Wifi, et tout autre périhériquelectronique grand public.

Pour le DPR-2000, le WPS peut être activé à l'aide de la méthode PBC (configuration par bouton-poussoir), où les utilisateurs n'ont qu'à appuyer sur un bouton WPS sur les deux périphériques WPS pour réaliser la connexion.

Caracteristiques techniques

Connexion de l'imprimante

Ports d'imprimante : USB 2.0 (4 ports)

Communication bidirectionnelle : Norme Hewlett-Packard PJL (Printer Job Language).

Connexion réseau Ethernet

Normes réseau : IEEE 802.3 u 100BASE-TX Ethernet rapide

Taux de transfert des données réseau : jusqu'à 10/100 Mbps (megabits par seconde)

Connecteur réseau : RJ-45

Connexion réseau sans fil

Normes réseau : IEEE 802.11g réseau local sans fil

Taux de transfert des données réseau : jusqu'à 54 Mbps (megabits par seconde)

Protocoles réseau

Types de trames Ethernet : 802.2, 802.3, Ethernet II, SNAP (basculement automatique)

Protocoles de transport : TCP/IP, NetBEUI, AppleTalk/EtherTalk, LPR, SMB

Protocoles TCP/IP pris en charge : BOOTP, SNMP, FTP, LPD, RARP, DHCP, IPP

Gestion et diagnostics

Norme : SNMP

MIB:MIB-II (RFC 1213)

Voyants lumineux de diagnostic : Alimentation, Liaison/Activité, USB

Physique et environnement

Alimentation : Alimentation exter de 5 V CC, 2,5 A

Dimensions : 135(P) x 27(H) x 97(L) mm

Température de fonctionnement: 0 à 40 °C

Configuration de l'impression AppleTalk sous Mac OS 9

Température de stockage : -25 à 55 °C

Humidité : 5 % à 95 % sans condensation

Certification d'émission : FCC classe B, CE classe B, VCCI classe B, C-Tick

Annexe :liste des imprimantes compatibles

avec le DPR-2000

Imprimantes prises en charge sous Windows 2000 SP4 et Windows XP

N° d'imprimeré	Liste d'imprimantes		Résultats(°Y = Réussite, N = Échec, S.O. = Fonction indisponible)
	Fabricant	Modèle	Impression	Numérisation	Fax
1.	Avision	MF3100L	Y	Y	S/O
2.	Benq	CM3000	Y	Y	S/O
3.	Brother	MFC-210C	Y	Y	Y
4.	Brother	MFC-420CN	Y	Y	Y
5.	Brother	MFC-3240C	Y	Y	Y
6.	Brother	MFC-7220	Y	Y	Y
7.	Canon	PIXMA MP110	Y	Y	S/O
8.	Canon	PIXMA MP150	Y	Y	S/O
9.	Canon	PIXMA MP160	Y	Y	S/O
10.	Canon	PIXMA MP170	Y	Y	S/O
11.	Canon	PIXMA MP180	Y	Y	S/O
12.	Canon	PIXMA MP450	Y	Y	S/O
13.	Canon	PIXMA MP460	Y	Y	S/O
14.	Canon	PIXMA MP500	Y	Y	S/O
15.	Canon	PIXMA MP510	Y	Y	S/O
16.	Canon	PIXMA MP530	Y	Y	Y
17.	Canon	PIXMA MP600	Y	Y	S/O
18.	Canon	PIXMA MP810	Y	Y	S/O
19.	Canon	PIXMA MP830	Y	Y	Y
20.	Canon	PIXMA MP950	Y	Y	S/O
21.	Canon	PIXMA MP960	Y	Y	S/O
22.	Dell	Photo 926	Y	Y	S/O
23.	Dell	Photo 966	Y	Y	Y
24.	EPSON	PM-A970	Y	Y	S/O
25.	EPSON	PM-A920	Y	Y	S/O
26.	EPSON	PM-A820	Y	Y	S/O
27.	EPSON	PM-A720	Y	Y	S/O
28.	EPSON	PM-A950	Y	Y	S/O
29.	EPSON	PM-A890	Y	Y	S/O
30.	EPSON	PM-A750	Y	Y	S/O
31.	EPSON	PM-A650	Y	Y	S/O
32.	EPSON	STYLUS CX2900	Y	Y	S/O
33.	EPSON	Stylus CX3700	Y	Y	S/O
34.	EPSON	Stylus CX3900	Y	Y	S/O
35.	EPSON	Stylus CX4100	Y	Y	S/O
36.	EPSON	Stylus CX4700	Y	Y	S/O
37.	EPSON	Stylus CX4900	Y	Y	S/O
38.	EPSON	STYLUS CX5700F	Y	Y	S/O
39.	EPSON	STYLUS CX5900	Y	Y	S/O
40.	EPSON	STYLUS CX6900F	Y	Y	S/O
41.	EPSON	Stylus Photo RX530	Y	Y	S/O
42.	EPSON	Stylus Photo RX580	Y	Y	S/O
43.	EPSON	Stylus Photo RX590	Y	Y	S/O
44.	EPSON	Stylus Photo RX630	Y	Y	S/O
45.	EPSON	Stylus Photo RX650	Y	Y	S/O
46.	Fuji Xerox	WorkCentre 3119	Y	Y	S/O
47.	HP	Deskjet F380	Y	Y	S/O
48.	HP	PSC1315	Y	Y	S/O
49.	HP	Photosmart C1350	Y	Y	S/O
50.	HP	Photosmart C1610	Y	Y	S/O
51.	HP	Photosmart C3180	Y	Y	S/O
52.	HP	Photosmart C4180	Y	Y	S/O
53.	HP	Photosmart C5180	Y	Y	S/O
54.	HP	OfficeJet 4255	Y	Y	Y
55.	HP	OfficeJet 4355	Y	Y	Y
56.	HP	OfficeJet 5510	Y	Y	Y
57.	HP	OfficeJet 5610	Y	Y	Y
58.	HP	OfficeJet 6110	Y	Y	Y
59.	HP	OfficeJet 7210	Y	Y	Y
60.	HP	LaserJet 3050	Y	Y	Y
61.	Lexmark	x3470	Y	Y	S/O
62.	Lexmark	x5470	Y	Y	Y
63.	Samsung	SCX-4100	Y	Y	S/O
64.	Samsung	SCX-4200	Y	Y	S/O

Imprimantes prises en charges sous Windows Vista 32 bits

N° d'imprime	Liste d'imprimantes		Résultats(°Y = Réussite, N = Échec, S.O. = Fonction indisponible)
	Fabricant	Modèle	Impression	Numérisation	Fax
1.	Avision	MF3100L	Y	Y	S/O
2.	Benq	CM3000	Pilote indisponible		S/O
3.	Brother	MFC-210C	Y	Y	Y
4.	Brother	MFC-420CN	Y	Y	Y
5.	Brother	MFC-3240C	Y	Y	Y
6.	Brother	MFC-7220	Y	Y	Y
7.	Canon	PIXMA MP110	Y	Y	S/O
8.	Canon	PIXMA MP150	Y	Y	S/O
9.	Canon	PIXMA MP160	Y	Y	S/O
10.	Canon	PIXMA MP170	Y	Y	S/O
11.	Canon	PIXMA MP180	Y	Y	S/O
12.	Canon	PIXMA MP450	Y	Y	S/O
13.	Canon	PIXMA MP460	Y	Y	S/O
14.	Canon	PIXMA MP500	Y	Y	S/O
15.	Canon	PIXMA MP510	Y	Y	S/O
16.	Canon	PIXMA MP530	Y	Y	Y
17.	Canon	PIXMA MP600	Y	Y	S/O
18.	Canon	PIXMA MP810	Y	Y	S/O
19.	Canon	PIXMA MP830	Y	Y	Y
20.	Canon	PIXMA MP950	Y	Y	S/O
21.	Canon	PIXMA MP960	Y	Y	S/O
22.	Dell	Photo 926	Y	Y	S/O
23.	Dell	Photo 966	Y	Y	Y
24.	EPSON	PM-A970	Y	Y	S/O
25.	EPSON	PM-A920	Y	Y	S/O
26.	EPSON	PM-A820	Y	Y	S/O
27.	EPSON	PM-A720	Y	Y	S/O
28.	EPSON	PM-A950	Y	Y	S/O
29.	EPSON	PM-A890	Y	Y	S/O
30.	EPSON	PM-A750	Y	Y	S/O
31.	EPSON	PM-A650	Y	Y	S/O
32.	EPSON	Stylus CX2900	Y	Y	S/O
33.	EPSON	Stylus CX3700	Y	Y	S/O
34.	EPSON	Stylus CX3900	Y	Y	S/O
35.	EPSON	Stylus CX4100	Y	Y	S/O
36.	EPSON	Stylus CX4700	Y	Y	S/O
37.	EPSON	Stylus CX4900	Y	Y	S/O
38.	EPSON	STYLUS CX5700F	Y	Y	S/O
39.	EPSON	STYLUS CX5900	Y	Y	S/O
40.	EPSON	STYLUS CX6900F	Y	Y	S/O
41.	EPSON	Stylus Photo RX530	Y	Y	S/O
42.	EPSON	Stylus Photo RX580	Y	Y	S/O
43.	EPSON	Stylus Photo RX590	Y	Y	S/O
44.	EPSON	Stylus Photo RX630	Y	Y	S/O
45.	EPSON	Stylus Photo RX650	Pilote indisponible		S/O
46.	Fuji Xerox	WorkCentre 3119	Y	Pilote indisponible	S/O
47.	HP	Deskjet F380	Y	Y	S/O
48.	HP	PSC1315	Y	Y	S/O
49.	HP	Photosmart C1350	Y	Y	S/O
50.	HP	Photosmart C1610	Y	Y	S/O
51.	HP	Photosmart C3180	Y	Y	S/O
52.	HP	Photosmart C4180	Y	Y	S/O
53.	HP	Photosmart C5180	Y	Y	S/O
54.	HP	LaserJet 3050	Y	Y	Pilote indisponible
55.	Lexmark	x3470	Y	Y	S/O
56.	Lexmark	x5470	Y	Y	Y
57.	Samsung	SCX-4100	Y	Y	S/O
58.	Samsung	SCX-4200	Y	Y	S/O

D'autres imprimantes des marques répertoriées précédemment peuvent également être prises en charge.

Pour obtenir une liste d'imprimantes compatibles à jour, veuillez visiter le site :

http://www.dlink.fr/support
