• L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement). • Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension. • Cet appareil doit être installé conformément aux spécifications des normes(3) en vigueur. L'installation par un professionnel qualifié est recommandée. • Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. • La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. • Sont spécialement interdits: - L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil. - La mise en place d'un récupérateur de chaleur de quelque type que ce soit; autres que ceux préconisés par le fournisseur. - L’utilisation de tout combustible autre que le bois naturel et la lignite. - Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant. • Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage. • Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région. • Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.
Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 ou NF EN 13240 pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent: - Une consommation de bois excessive: celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa. - Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu. - La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires). - L'annulation de la garantie. Pour éviter tous ces problèmes: Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage sur le conduit de raccordement ou un adaptateur spécialement conçu pour votre appareil (en option pour certains modèles).
(2) Nous recommandons les produits HOMY : une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur. (3) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d’un poêle fermé; NF EN13240 traitant des poêles à combustible solide. (dispo-

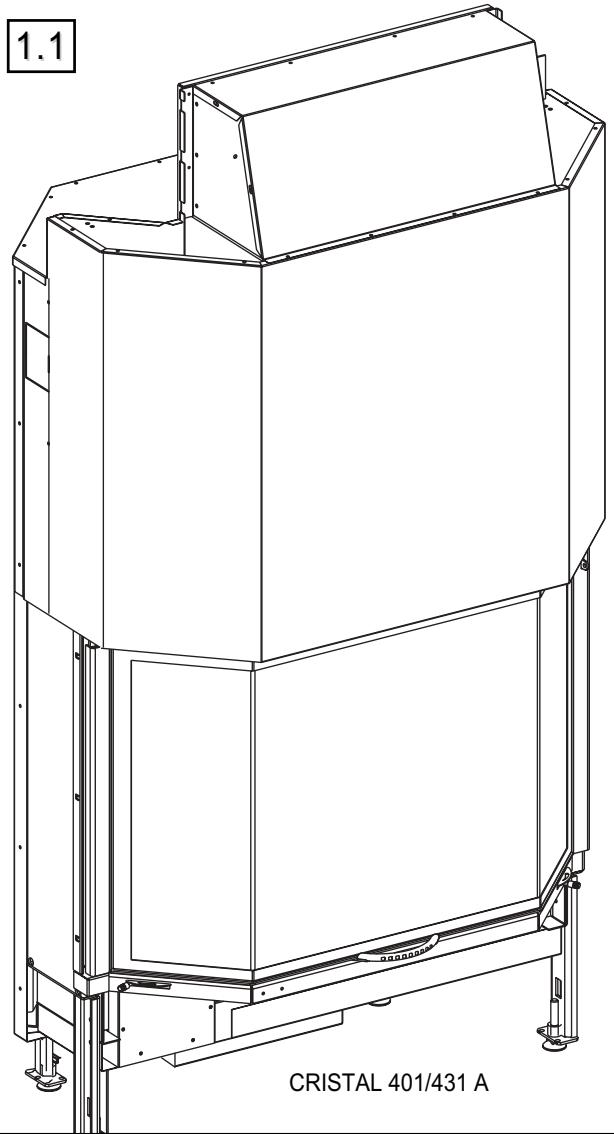

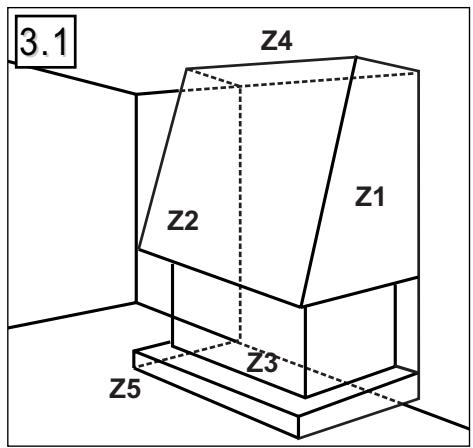

200 mm Diamètre départ distributeur air chaud (option) Dans la zone de chargement (Z5), nous recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.
Murs environnants Pour tous les murs dont les distances sont inférieures aux valeurs préconisées (zones 1 et 2) prendre les précautions du tableau 3.A.
(incombustibles) et isoler par de la laine de roche rigide.
Si le conduit de fumée existe, il convient : - de le faire ramoner par un moyen mécanique (hérisson), - de faire vérifier l’état physique du conduit (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Dans le cas d'un conduit non compatible (ancien, fissuré, fortement encrassé), il est nécessaire de réaliser : - soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable, - soit un chemisage, - soit un conduit neuf, adapté, construit par une entreprise ayant les qualifications requises.

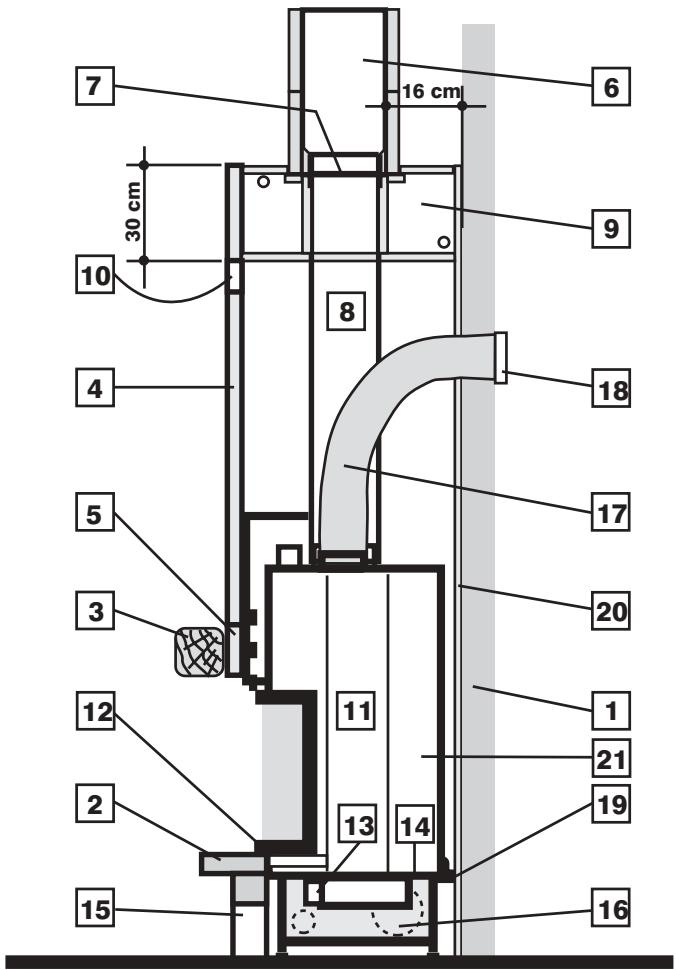

Les conduits de fumée doivent être disposés avec un écart minimal de 16 cm entre la paroi intérieure du conduit et l'élément combustible le plus proche.

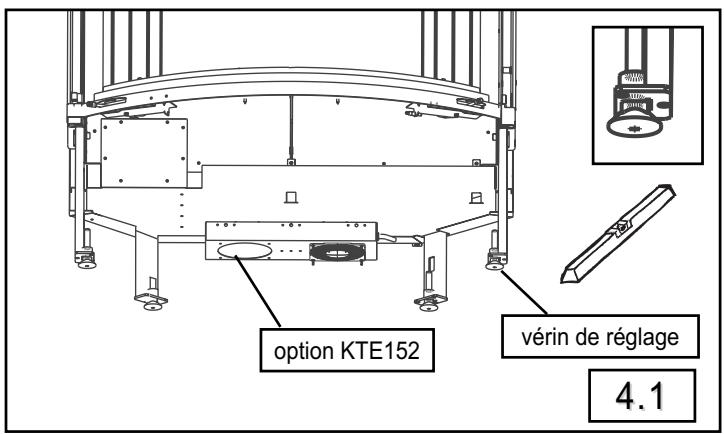

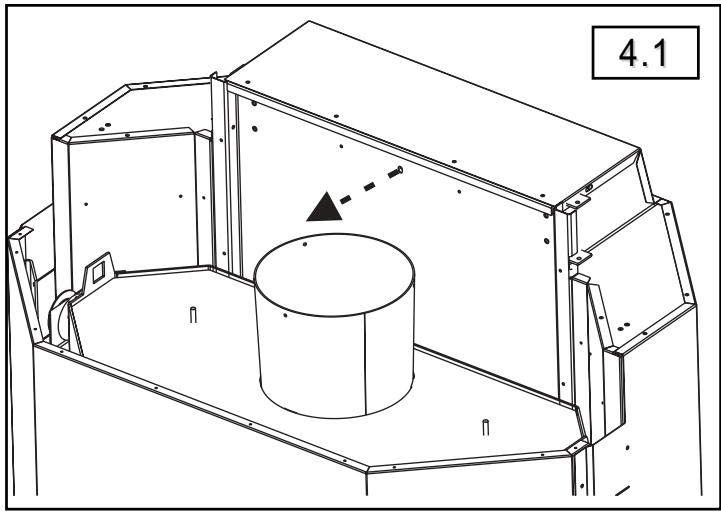

Accès de l'air par l'habillage Accélérateur de convection (option) Raccordements air chaud Ø 150 (non fourni) Diffuseur air chaud (non fourni) Butée arrière Isolation si nécessaire - Une mise à niveau parfaite est impérative, notamment pour garantir le bon fonctionnement du système d’escamotage de la porte.

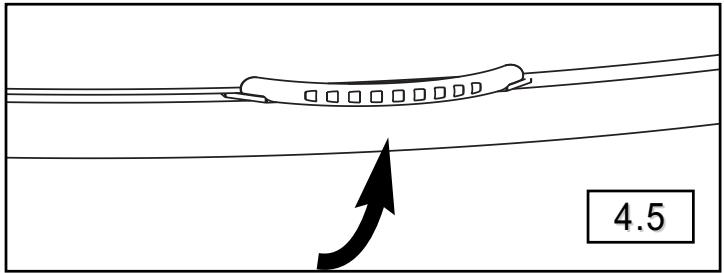

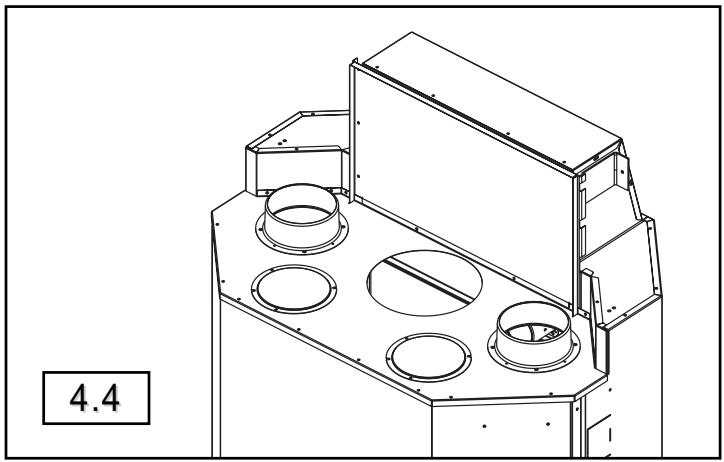

Visser un écrou sur chaque vérin. - Fixer et régler les vérins à la hauteur souhaitée (course de 35 mm). Si l’option accélérateur de convection est utilisée, se référer à la notice de pose spécifique.

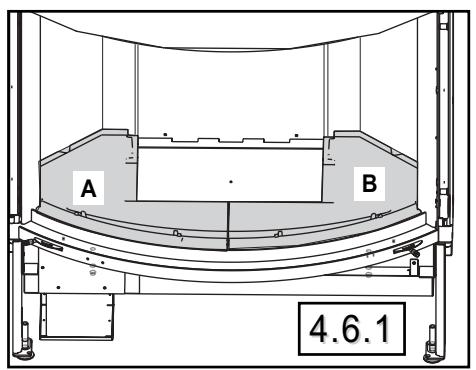

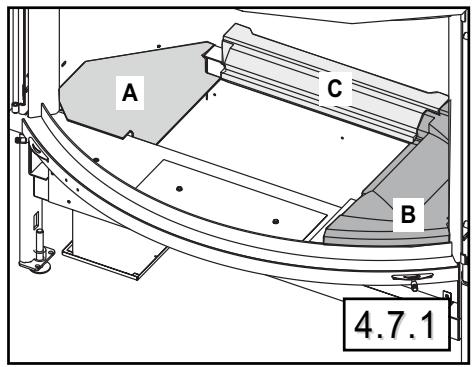

- En cas de passage dans des combles froids, poser des gaines calorifugées. - Limiter le nombre de coudes au minimum et installer les sorties à un niveau plus élevé que celui des buses. - Pour une bonne efficacité, la longueur cumulée des gaines de distribution ne doit pas dépasser: 6 mètres en convection naturelle 9 mètres en convection forcée. - La pente du raccordement doit être positive sur toute la longueur.
L’évacuation des fumées comprend les tuyaux de raccordement et le conduit de fumée. Cette installation doit permettre le ramonage et la récupération des suies.
Prévoir impérativement un jeu de 2 mm, notamment entre les jambages de l'habillage et le corps du foyer. La platine couvre-margelle (solidaire du foyer) pourra cependant couvrir la margelle ; la dilatation agissant du bas vers le haut.
- être réalisé en matériau M0 (incombustible). - prévoir une section libre de 600 cm² minimum dans sa partie basse afin de permettre la libre circulation de l'air. Une isolation en laine de verre (G) doit empêcher la circulation d’air entre la hotte et le compartiment avale-fumée (F)

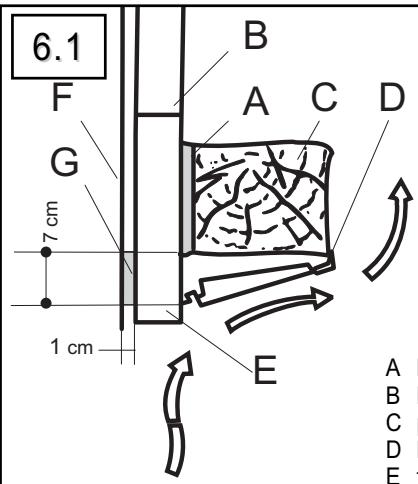

Aucune partie de la poutre en bois (C) ne doit être soumise à la chaleur provenant notamment de l'avaloir, du tuyau ou de l'air ascendant (convection de vitre). Réaliser un montage (cf fig. 6.1) avec un isolant (A) laine de roche et notre kit de protection standard (D) disponible chez votre revendeur. (E) bandeau de brique, (B) hotte.
- Le caisson fabriqué doit : - comporter des ouvertures de ventilation efficaces, en communication vers l'extérieur de la hotte. - être étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut. Isoler la face en appui contre le mur, le tuyau et le plafond. 6.3.2. Diffuseurs d'air chaud La hotte doit comporter en partie supérieure à ras du faux-plafond, une ou plusieurs bouches de diffusion de l'air chaud d’ une section libre non obturable de 600 cm². 6.3.3. Porte de visite Les tuyaux de raccordement au conduit doivent être visibles sur tout leur parcours, soit directement, soit par une porte de visite ou une grille aménagée sur la hotte. Si le ramonage l'exige, les tuyaux de raccordement doivent être accessibles (NFP 51.203).
- être indépendante du foyer qui ne doit pas servir de support à la hotte. L'appareil doit pouvoir se dilater librement. - pour les appareils à ouverture de porte latérale, le bandeau de brique ou la hotte sera placé à 1 cm minimum en avant de la façade du foyer pour dégager un passage d’air. - pour les appareils à porte escamotable, le bandeau de brique ou la hotte sera placé à 3 cm minimum en avant de la façade du foyer pour dégager un passage d’air.
- Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries,…). Une distance de 2 m évitera tout risque.
7.1.1. Bois Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum. - Ne jamais faire de flambées par brassées de petit bois, caissettes, bûchettes ou sarments qui provoquent des surchauffes brutales.. 7.1.2. Lignite En utilisation normale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille. ATTENTION ATTENTION ! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appareil ne doit pas être utilisé pour brûler des déchets domestiques !

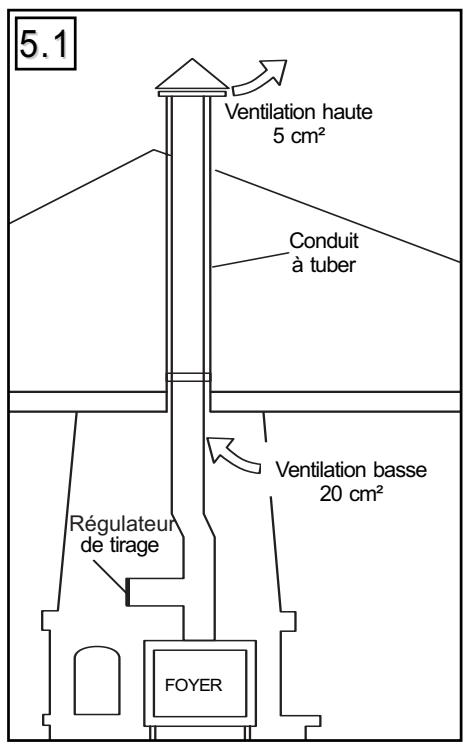

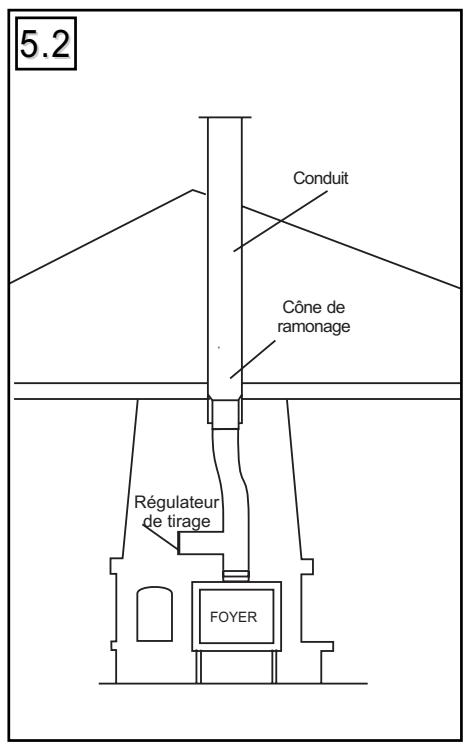

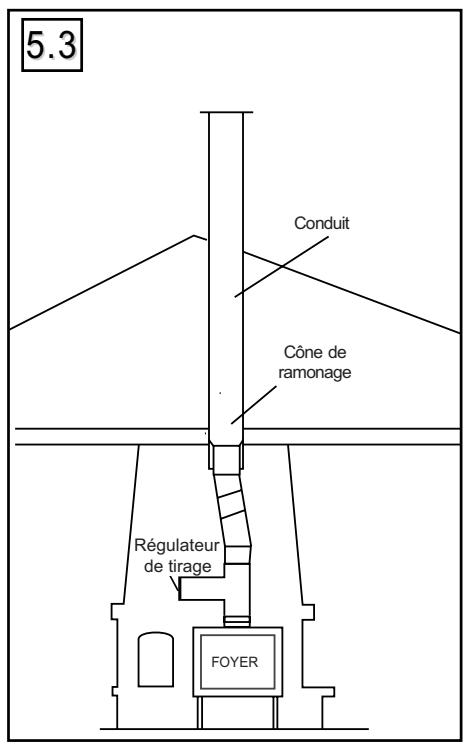

à chaud. Dans le cas où le tirage serait supérieur, nous recommandons l’installation d’un régulateur de tirage. Consulter votre revendeur afin d’effectuer une mesure du tirage lors de l’installation du foyer. La présence d’une VMC (Ventilation Mécanique Contrôlée) peut influencer la valeur de la dépression, jusqu’à l’inverser. Pour cette raison, l’extracteur doit être en marche lors de la mesure. En présence d’une VMC, une prise d’air frais extérieur est obligatoire. Celle-ci doit être ouverte lors de l’utilisation du foyer.

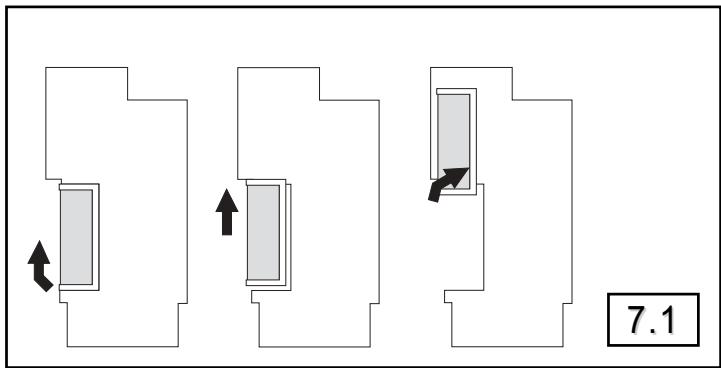

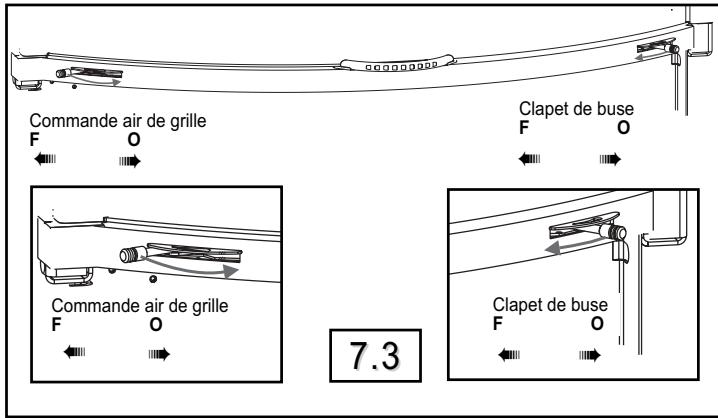

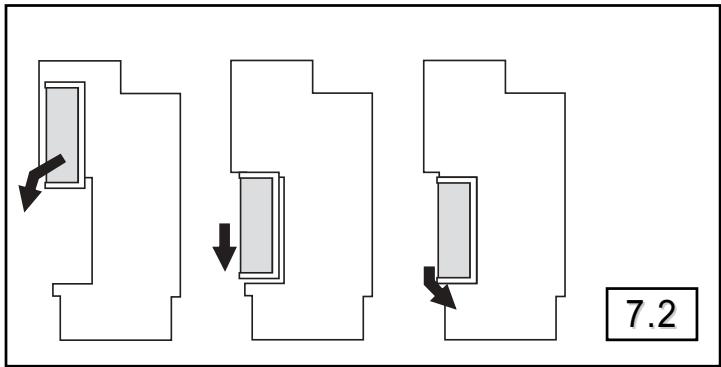

La commande d’air primaire permet le contrôle du feu. - position à droite air de grille maxi - position à gauche air de grille mini 7.3.2. Commande du clapet de buse (à droite) (Fig. 7.2) - position à droite clapet ouvert - position à gauche clapet fermé 7.3.3. Escamotage de porte Manoeuvrer la poignée en la tenant par le dessous. Afin d'éviter des brûlures, manipuler la poignée avec le gant fourni.
Au cours de la première chauffe vérifier la dépression conformément au tableau des caractéristiques § 2. régler éventuellement le régulateur.
La sécurité et le rendement sont meilleurs en fonctionnement porte fermée qu’en fonctionnement porte ouverte. 7.5.1. Allumage Etaler du papier froissé sur la sole, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 7.A (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre les commandes en position "allure nominale" (tableau 7.A). Il est préférable de charger en plusieurs fois plutôt que de manière excessive. En cas de température extérieure très basse, un “bouchon” thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d’obtenir le tirage normal. ATTENTION ! Ne jamais utiliser d'essence, d'alcool ni de fioul... Lors de l'allumage, après l'inflammation du petit bois, fermer le clapet de buse. Lors du rechargement du foyer, ouvrir le clapet de buse avant l'ouverture de la porte. Pour une allure intermédiaire, positionner la commande d’air primaire au milieu. ATTENTION ! En fonctionnement, la porte de chargement doit être totalement fermée ou totalement ouverte. Proscrire les ouvertures intermédiaires pour éviter toute : - perturbation de la combustion - surchauffe du foyer - déformation du foyer. 7.5.2. Rechargement (escamotage de porte fig. 7.1 & 7.2) Recharger le foyer quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir le clapet de buse puis ouvrir lentement la porte afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte, puis fermer le clapet de buse.
Pour raviver l'aspect du cadre de la porte, ne pas utiliser de produit abrasif (même légèrement) mais uniquement de l'eau chaude savonneuse appliquée avec un chiffon doux ou une éponge. Essuyer immédiatement.
Disposer les commandes en porte fermée, allure nominale (tableau 7.A).
L’ouverture latérale de porte permet le nettoyage intérieur de la vitre. Verrouiller la porte en position basse avant l’ouverture latérale. Attention: cette manoeuvre est relativement dure sur un appareil neuf (pression du joint d’étanchéité).
Pour assurer la mise en température du foyer et obtenir un tirage suffisant, allumer le foyer avec la porte fermée. 7.6.2. allure nominale - Régler les commandes conformément au tableau 7.A. - L'intensité du feu est déterminée par la quantité de combustible. Dans cette configuration, utiliser uniquement du bois. Veiller à favoriser la circulation de l'air entre les bûches (présence simultanée de 2 bûches au moins). - Le bon fonctionnement du foyer dépend de l’alimentation suffisante en air frais.
2 bûches de bois minimum (environ 4 kg au total par heure), sont nécessaires pour atteindre l'allure nominale. Disposer les bûches vers le fond du foyer, pour éviter les chutes de braises. Régler les commandes conformément au tableau 7.A. Ne pas faire fonctionner le foyer à allure ralentie pendant de longues périodes. Ceci provoque l'encrassement du conduit et du foyer.

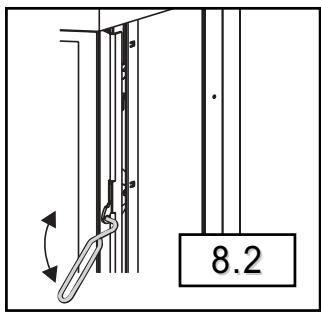

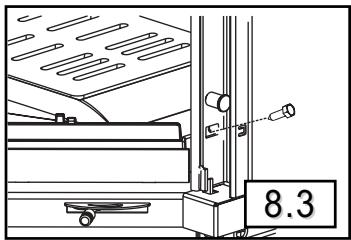

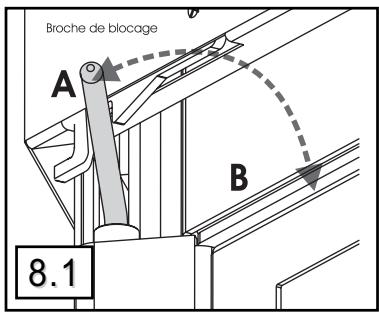

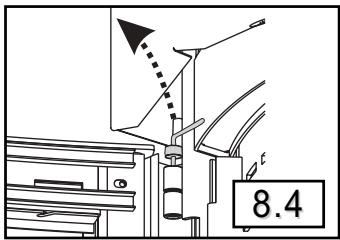

Ouvrir la porte avec la main froide (fig. 8.2). Verrouiller le chassis mobile sur le corps de chauffe en bas à droite du cadre de porte avec une vis H M6 (fig. 8.3). Repousser la broche de blocage en position B (fig. 8.1).
Air de Clapet grille de buse « Clapet de buse
Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série du foyer figurant sur la plaquette signalétique.
