GT-10B - Multi-effets pour basse BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multi-effet pour basse
Marque	BOSS
Modèle	GT-10B
Dimensions (approx.)	430 x 230 x 90 mm
Poids	4,9 kg (sans adaptateur)
Alimentation	Adaptateur secteur Roland PSB-1U (fourni)
Consommation	Environ 15 W
Nombre de patches	400 (200 utilisateur + 200 préprogrammés)
Fréquence d'échantillonnage	44,1 kHz
Conversion	Méthode AF (Adaptive Focus)
Effets principaux	Compresseur/Limiteur, Overdrive/Distortion, Préampli (COSM), EQ, Delay, Chorus, Reverb, Wah, Phaser, Flanger, etc.
Sorties	SUB OUTPUT (XLR symétriques), OUTPUT (Jack 6,35 mm), PHONES, DIGITAL OUT (coaxiale)
Entrées	INPUT (Jack 6,35 mm), RETURN (Jack), MIDI IN, USB
Pédales intégrées	4 pédales numérotées, 2 pédales BANK, 2 pédales CTL, 1 pédale EXP avec commutateur
Affichage	LCD graphique 132×64 points rétroéclairé
Fonctions spéciales	EZ TONE, Phrase Loop (38 secondes), Double chaîne parallèle, Assignations multiples
Connectivité	MIDI In/Out, USB (audio/MIDI)
Entretien et nettoyage	Chiffon doux et sec ; éviter dissolvants, alcools
Sécurité	Utiliser exclusivement l'adaptateur fourni ; ne pas ouvrir ; éviter humidité et températures extrêmes
Réparabilité	Confier à un centre agréé Roland/BOSS
Accessoires inclus	Adaptateur secteur, mode d'emploi, feuillet d'information
Options compatibles	Pédale d'expression EV-5, FV-500L/500H ; commutateurs au pied FS-5U, FS-6 ; câble PCS-31

FOIRE AUX QUESTIONS - GT-10B BOSS

Comment changer de patch sur le GT-10B ?

Pour changer de patch, assurez-vous d'être sur la page principale (appuyez sur [EXIT] si nécessaire). Utilisez les pédales numérotées 1-4 pour sélectionner un patch dans la banque courante. Pour changer de banque, appuyez sur les pédales BANK pour afficher la banque souhaitée, puis appuyez sur une pédale numérotée pour choisir le patch. Vous pouvez également tourner la molette pour parcourir les patches.

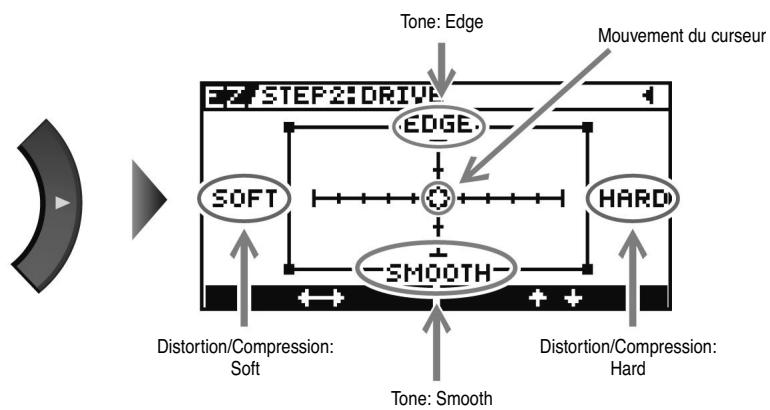

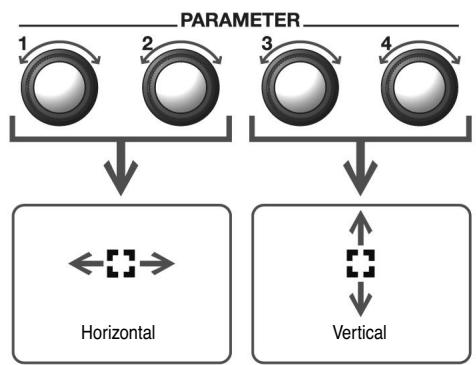

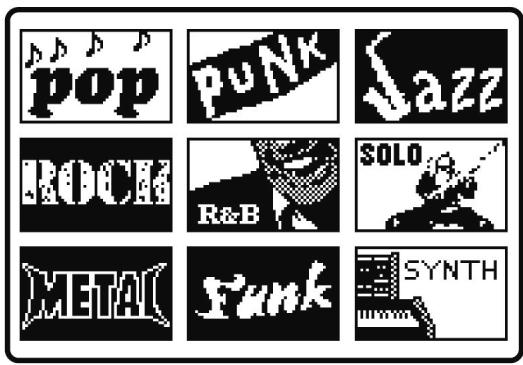

Comment utiliser la fonction EZ TONE pour créer un son rapidement ?

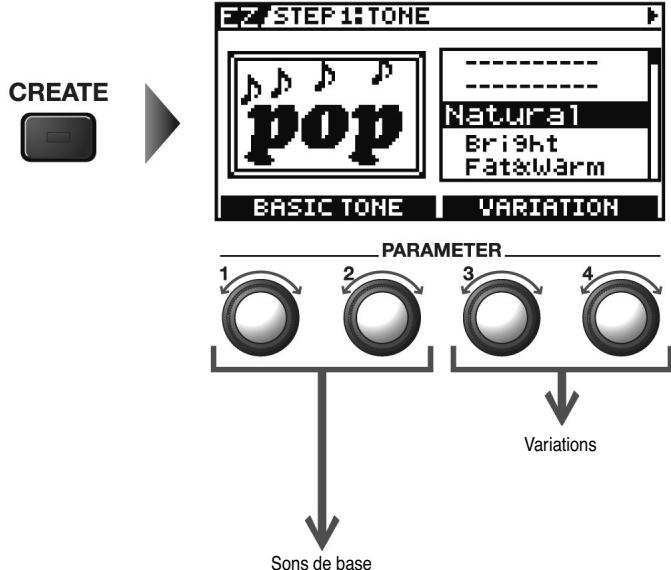

Appuyez sur le bouton EZ TONE [CREATE] pour accéder à l'étape 1. Choisissez un son de base (Basic Tone) avec les commandes P1-P4, puis réglez le DRIVE en déplaçant le curseur sur la grille entre SOFT et HARD. Appuyez sur [EXIT] pour revenir. Vous pouvez ensuite affiner avec EZ TONE EDIT en appuyant sur [EDIT] : réglez l'attaque, la distorsion, le chorus et la réverbération. N'oubliez pas de sauvegarder votre patch avec [WRITE].

Comment sauvegarder mes réglages dans un patch utilisateur ?

Après avoir modifié les effets, appuyez sur [WRITE]. La page PATCH WRITE s'affiche. Utilisez les pédales numérotées ou la molette pour choisir un patch utilisateur de destination (U01-1 à U50-4). Appuyez à nouveau sur [WRITE] pour confirmer. Attention, le patch de destination sera remplacé. Pour annuler, appuyez sur [EXIT].

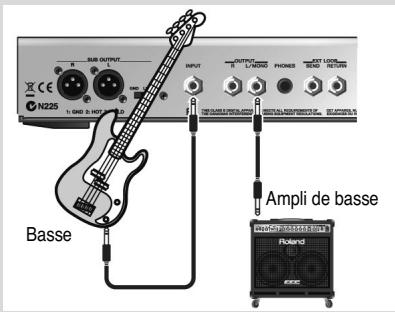

Comment brancher le GT-10B à un ampli de basse ?

Branchez votre basse à la prise INPUT du GT-10B. Connectez les sorties OUTPUT L/MONO et OUTPUT R à l'entrée de votre ampli de basse (ou utilisez une seule prise L/MONO pour un son mono). Réglez d'abord le volume du GT-10B et de l'ampli au minimum, puis mettez sous tension le GT-10B, puis l'ampli. Ajustez le volume avec la commande OUTPUT LEVEL et le paramètre OUTPUT SELECT selon le type d'ampli (AMP WITH TWEETER, AMP NO TWEETER, LINE/PHONES).

Comment enregistrer et reproduire une boucle (Phrase Loop) ?

Assurez-vous que la fonction Phrase Loop est activée (voyez les réglages dans le menu PHRASE LOOP, p. 59). Appuyez simultanément sur les deux pédales BANK pour lancer l'enregistrement (le témoin REC/DUB s'allume fixe). Jouez votre phrase et appuyez à nouveau sur les deux pédales BANK pour arrêter l'enregistrement. La lecture en boucle commence automatiquement. Pour ajouter une couche, appuyez sur [REC/DUB] (témoin clignotant) puis jouez. Pour effacer, maintenez [EXIT] enfoncé ou utilisez le menu. Vous disposez de 38 secondes d'enregistrement.

Comment accorder ma basse avec l'accordeur intégré ?

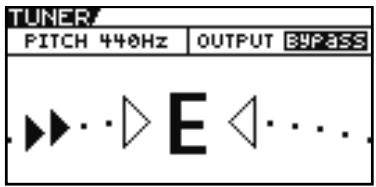

Appuyez sur le bouton [TUNER/BYPASS] pour activer l'accordeur. Jouez une corde à vide : le nom de la note s'affiche et un guide d'accordage indique l'écart. Ajustez la corde jusqu'à ce que le témoin central s'allume. Vous pouvez modifier le diapason (440 Hz par défaut) dans les réglages de l'accordeur (Tuner Pitch). Pour couper le son pendant l'accordage, réglez Tuner Output sur Mute. Réappuyez sur [TUNER/BYPASS] pour quitter l'accordeur.

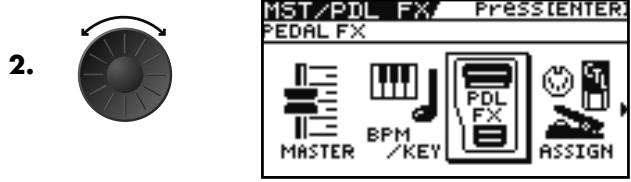

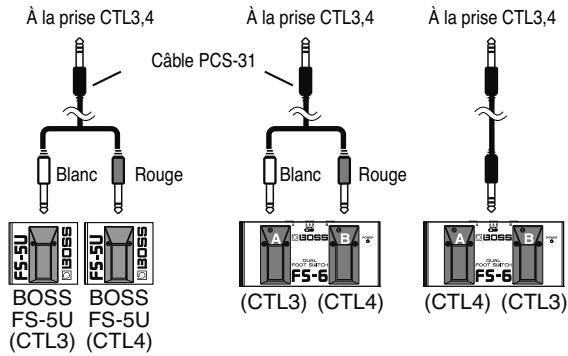

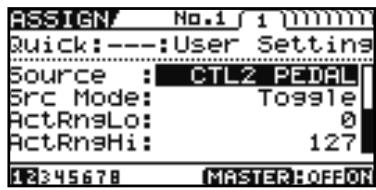

Comment assigner une fonction à une pédale CTL ou EXP ?

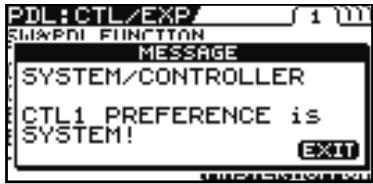

Allez dans le menu SYSTEM puis CONTROLLER. Réglez Prefernc sur System pour une assignation globale, ou sur Patch pour une assignation par patch. Ensuite, sélectionnez la pédale (CTL1, CTL2, EXP PEDAL SW, etc.) et choisissez la fonction désirée (Tuner, WAH, Volume, etc.). Vous pouvez également régler les valeurs Min/Max. Pour une assignation plus avancée, utilisez la fonction ASSIGN dans le menu MST/PDL FX (jusqu'à 8 assignations par patch).

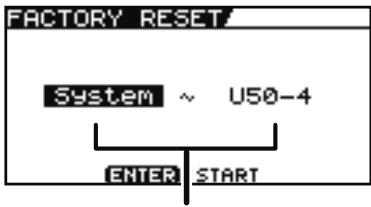

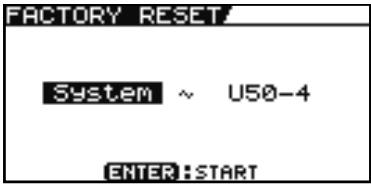

Comment réinitialiser le GT-10B aux réglages d'usine ?

Appuyez sur [SYSTEM] pour accéder au menu système, puis sélectionnez FACTORY RESET (p. 80). Un message de confirmation s'affiche. Appuyez sur [WRITE] pour confirmer et lancer la réinitialisation. Attention : toutes les données utilisateur (patches, réglages systèmes) seront effacées. Assurez-vous d'avoir sauvegardé vos données importantes avant d'effectuer cette opération.

Comment connecter le GT-10B à un ordinateur via USB ?

Branchez un câble USB entre le GT-10B et l'ordinateur. Installez le pilote USB approprié (mode Advanced pour utiliser MIDI et audio). Dans le menu SYSTEM > USB, réglez Driver Mode sur Advanced (ou Standard si vous n'utilisez que l'audio). Vous pouvez alors échanger des données MIDI, enregistrer l'audio du GT-10B sur votre ordinateur, ou ajouter des effets au signal audio provenant de l'ordinateur. Pour le suivi direct, réglez Dir.Monitor sur On dans le même menu.

Que faire si aucun son ne sort du GT-10B ?

Vérifiez d'abord que le câble n'est pas endommagé et que les connexions sont correctes (INPUT, OUTPUT, ampli). Assurez-vous que la commande OUTPUT LEVEL n'est pas au minimum. Vérifiez que l'accordeur n'est pas activé (si l'option Mute est sélectionnée, le son est coupé). Contrôlez les niveaux de chaque effet dans la FX Chain (page MST/PDL FX) : si un effet a un niveau trop bas ou est en mode Bypass, le son peut être absent. Inspectez également les réglages Input Select et Output Select. Si le problème persiste, essayez de réinitialiser le patch ou de contacter le support Roland.

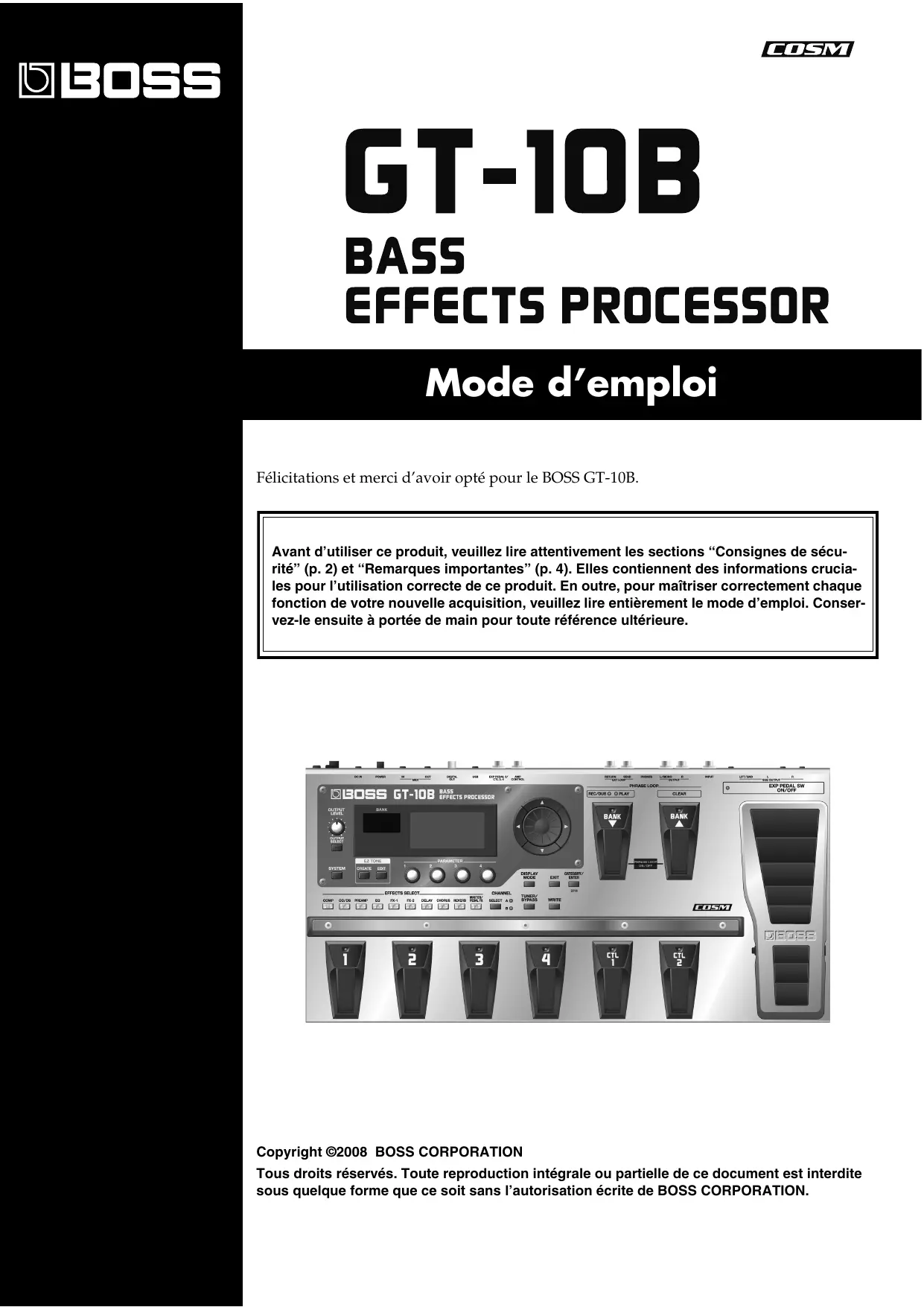

MODE D'EMPLOI GT-10B BOSS

Félicitations et merci d'avoir opté pour le BOSS GT-10B.

Avant d'utiliser ce produit, veuillez lire attentivement les sections "Consignes de sécurité" (p. 2) et "Remarques importantes" (p. 4). Elles contiennent des informations cruciales pour l'utilisation correcte de ce produit. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement le mode d'emploi. Conservez-le ensuite à portée de main pour toute référence ultérieure.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

AVERTISSEMENT	Sert aux instructions destin es alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unit.
PRUDENCE	Sert aux instructions destin es alerter l'utilisateur d'un risque de blessure ou de dommage mat riel en cas d'emploi incorrect de l'unit. * Les dommages mat riels se r f rent aux dommages ou autres effets n gatifcs caus s au lieu d'utilisation et tous ses 1ments, ainsi qu'aux animaux domestiques.

△	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est d'terminé par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des pr cautions g n rales, des mises en garde ou alertes vis- -vis d'un danger.
◎	Le symbole ⊙pr vient l'utilisateur des interdits. Ce qui ne doit sp cifiquement pas tre fait est indiqu dans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unit ne doit jamais tre d mont e.
◆	Le symbole ●alerte l'utilisateur de ce qui doit tre fait. Ce qui doit tre fait est indiqu par l'ic ne contenue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit tre d branch de la prise murale.

• N'ouvrez pas et ne modifiez d'aucune façon le produit ou son adaptateur secteur.

• N'essayez pas de réparer ce produit ou d'en remplaçer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service après-vente Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste à la page "Information").
• Ne placez jamais ce produit dans des endroits :
• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),

• humides (salles de bain, toilettes, sur des sols ou supports mouillés),
• à l'humidité ambiant elevée, exposés aux précipitations, poussiéreux,
• soumis à de fortes vibrations.
• Veiliez à placer ce produit sur une surface plane afin de lui assurer une stabilité optimale. Évitez les supports qui vacillent ou les surfaces inclinées.

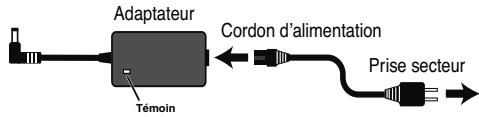

• Servez-vous exclusivement de l'adaptateur fourni avec l'appareil. Assurez-vous aussi que la tension de l'installation correspond bien à la tension d'entrée indiquée sur le corps de l'adaptateur. D'autres adaptateurs peuvent utiliser une polarité différente ou être conçus pour une autre tension ; leur utilisation peut donc provoquer des dommages, des pannes ou des électrocutions.

• Servez-vous exclusivement du cordon d'alimentation fourni. N'utilisez jamais le cordon d'alimentation fourni avec un autre appareil.
• Évitez de tordre ou de plier excessivement le cordon d'alimentation ainsi que de placer des objets lourds dessus. Vous risquez de l'endommager, ce qui provoquerait des courts-circuits et couperait l'alimentation de certains éléments. Un cordon endommagé peut provoquer une électrocution ou un incendie!
• Cet appareil, utilisé seul ou avec un amplificateur et des enceintes ou un casque d'écoute, est en mesure de produire des signaux à des niveaux qui pourraient endommager l'ouïe de façon irréversible. Ne l'utilisez donc pas trop longtemps à volume élevé ou inconvertible. Si vous pensez avoir endommagé votre ouïe ou si vos oreilles bourdonnent, arrêtez immédiatement l'écoute et consultez un spécialiste.
• Évitez que des objets (matériel inflatable, pièces de monnaie, trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

• Ne branchez jamais ce produit à une prise faisant partie d'un circuit auquel vous avez branché un appareil contenant un inverseur (frigo, machine à laver, four à micro-ondes ou climatisation), VOIRE un moteur. Selon la façon dont est utilisé l'appareil électrique, les bruits secteur peuvent générer des dysfonctionnements ou des bruits parasites. Si vous ne pouvez pas utiliser une prise secteur indépendante, utilisez un contrôle secteur entre cet appareil et la prise secteur.
• L'adaptateur secteur dégage de la chaleur après plusieurs heures d'utilisation. C'est un phénomène normal qui ne doit pas vous inquiéter.
• Avant de connecter cet instrument à d'autres, mettez-les tous hors tension afin d'éviter les dysfonctionnements et/ou d'endommager les haut-parleurs ou d'autres appareils.

Emplacement

• L'utilisation à proximité d'amplificateurs de puissance (ou équipements contenant des transformateurs de forte puissance) peut être source de bourdonnements. Modifiez l'orientation du produit, ou éloignez-le de la source d'interférence.
• Cet appareil peut interférer dans la réception radio ou télévision. Ne l'utilisez pas à proximité de tels appareils.
• Il peut y avoir des interférences si vous utilisez des téléphones mobiles ou autres appareils sans fil à proximité de cet appareil. Ce bruit peut survenir au début d'un appel (donné ou reçu) ou durant la conversation. Si vous avez des problèmes, éloignez le téléphone portable de ce produit ou coupez-le.
• Lors de variations de température et/ou d'humidité (suite à un changement d'endroit, p. ex.), de la condensation peut se former dans l'appareil, ce qui peut être source de dysfonctionnement ou de panne. Avant d'utiliser l'appareil, attendez quelques heures pour que la condensation s'évapore.
• Selon la matière et la température de la surface sur laquelle vous déposez l'appareil, ses pieds en caoutchouc peuvent se décolorer ou laisser des traces sur la surface. Vous pouvez placer un morceau de feutre ou de tissu sous les pieds en caoutchouc pour y remédier. Dans ce cas, veillez à ce que le produit ne glisse ou ne se déplace pas accidentellement.

Entretien

• ôter les saletés plus tenaces, utilisez un linge imbibé d'un détergent léger, non abrasif ; essuyez ensuite soigneusement l'appareil à l'aide d'un linge doux et sec.
• N'utilisez jamais de dissolvants, d'alcools ou de solvants de chaque sorte que ce soit, pour éviter toute décoloration et/ou déformation de l'instrument.

Réparations et données

• Songez que toutes les données contenues dans la mémoire de l'instrument sont perdues s'il doit subir une réparation. Sauvegardez donc toujours vos données importantes sur un autre appareil MIDI (un séquenceur, par exemple) ou notez-les sur papier (si possible). Durant les réparations, toutes les précautions sont prises afin d'éviter la perte des données. Cependant, il peut se révéler impossible de récupérer des données dans certains cas (notamment lorsque les circuits touchant à la mémoire elle-même sont endommagés). Roland décline toute responsabilité concernant la perte de ces données.

Précautions supplémentaires

• Songez que le contenu de la mémoire peut être irrémédiablement perdu suite à un mauvais fonctionnement ou un mauvais maniement de ce produit. Pour vous prémunir contre un tel risque, nous vous conseillons de faire régulièrement des copies de secours des données importantes se trouvant dans la mémoire de l'appareil sur un autre appareil MIDI (un séquenceur, par exemple).
• Il peut malheureusement se révéler impossible de recapter les données stockées sur un autre appareil MIDI (tel qu'un séquenceur) une fois qu'elles ont été perdues. Roland Corporation rejette toute responsabilité concernant la perte de ces données.
• Maniez les curseurs, boutons et autres commandes avec un minimum d’attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Une manipulation trop brute peut entraîner des dysfonctionnements.
• Évitez les coups ou les pressions trop fortes sur l'écran.
• Lorsque vous connectez/déconnectez les câbles, saisissez les connecteurs eux-mêmes ; ne tirez jamais sur le cordon. Vous évitez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Pour éviter de déranger votre entourage, essayez de respecter des niveaux sonores raisonnables. Vous pouvez également utiliser un casque, en particulier si vous jouez à des heures tardives.
• Si vous doivent transporter l'appareil, rangez-le dans son emballage d'origine (avec ses protections). Sinon, utilisez un emballage équivalent.

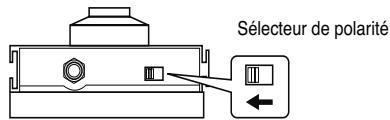

• Utilisez uniquement la pédale d'expression préconisée (Roland EV-5, BOSS FV-500L/500H avec un câble jack stéréo 6,35mm - jack 6,35mm stéré
• Certains câbles de connexion sont équipés de résistances. N'utilise pas de câbles résistifs pour la connexion de cet appareil. De tels câbles engendrent un volume extrêmement bas voire inaudible. Contactez le fabricant du câble pour obtenir de plus amples informations.

• Ce produit permet d'enregistrer ou de copier des données audio sans mesures technologiques de protection anticopie. Cette possibilité est disponible car cet appareil est conçu pour la production musicale et n'impose pas de restrictions sur l'enregistrement d'œuvres non protégées par des droits d'auteur détenus par des tiers (vos propres œuvres, par exemple).
• N'utilisez jamais cet instrument à des fins qui risqueraient d'enfreindre les législations relatives aux droits d'auteur. Nous déclinons toute responsabilité pour violation de droits d'auteur résultant de l'utilisation de ce produit.

Conventions et symboles en vigueur dans ce mode d'emploi

Termes ou numérios entre crochets droits [ ]	Représentant des boutons. [WRITE]:[ ]Bouton WRITE
NOTE	Indique des informations importantes pour l'utilisation du GT-10B.
MEMO	Donne des informations supplémentaires sur une opération.
Astuce	Présente un raccourci ou une opération pratique.
cf. (p.***)	Renvoi à une page de ré férence.

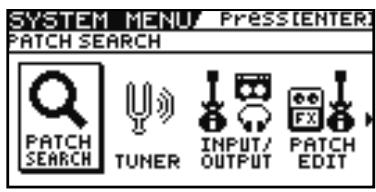

Remarques relatives aux procédures à suivre

• Pour sélectionner des éléments apparaissant à l'écran, comme dans l'exemple ci-dessous, les explications du manuel vous invite à utiliser diverses commandes mais vous pouvez aussi sélectionner les éléments en vous servant des boutons de curseur [▲] et [▶].

Consignes de sécurité 2

Remarques importantes 4

Caractéristiques principales 10

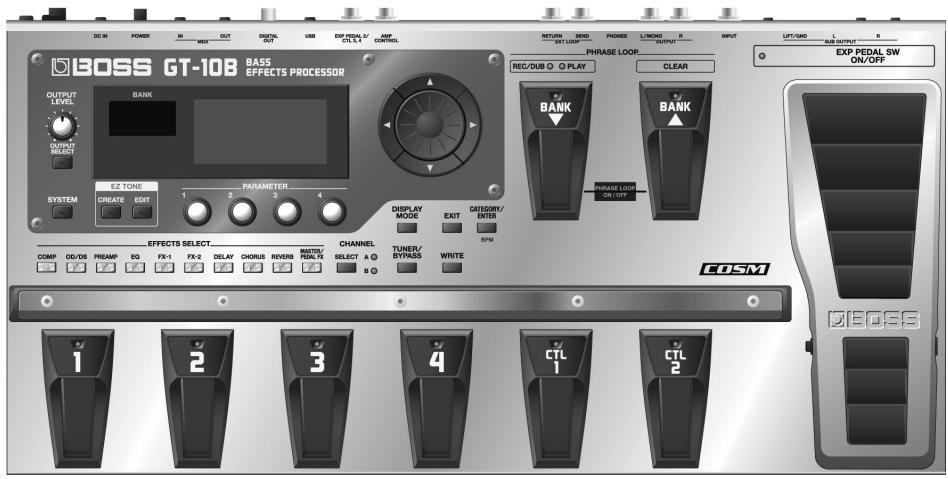

Noms et fonctions 11

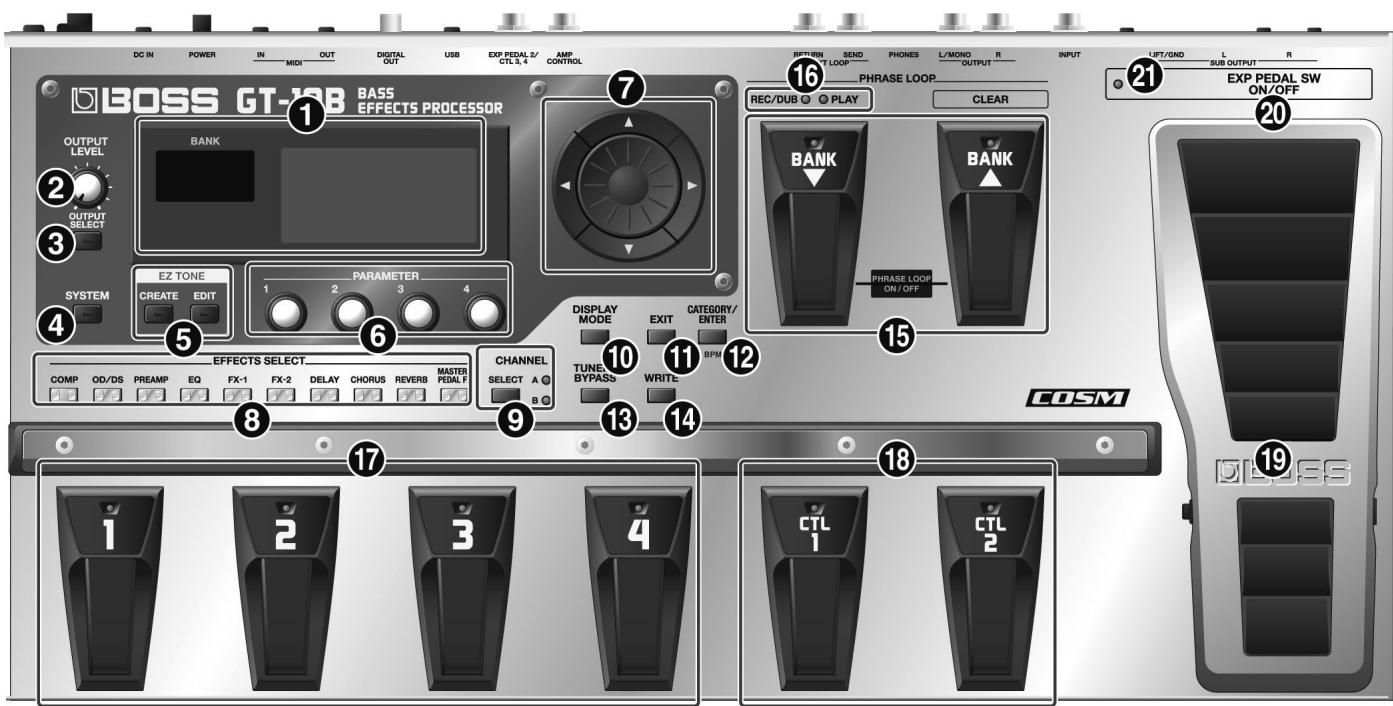

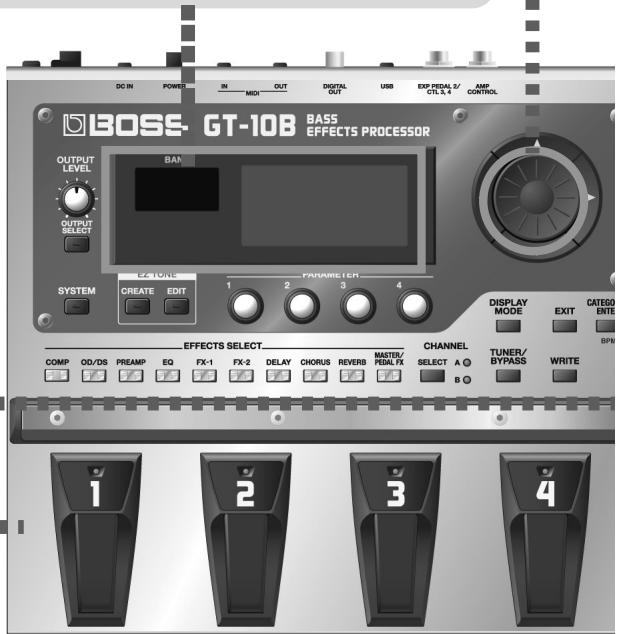

Face avant 11

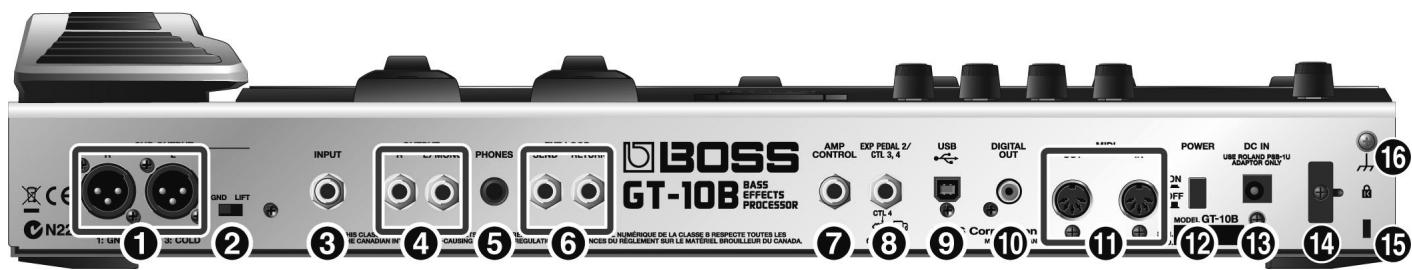

Face arrière 13

Vérifier le contenu de l'emballage 13

Guide rapide 14

Préparations 14

Préparatifs. 16

Applique des effets avec les pédales 17

Edition 18

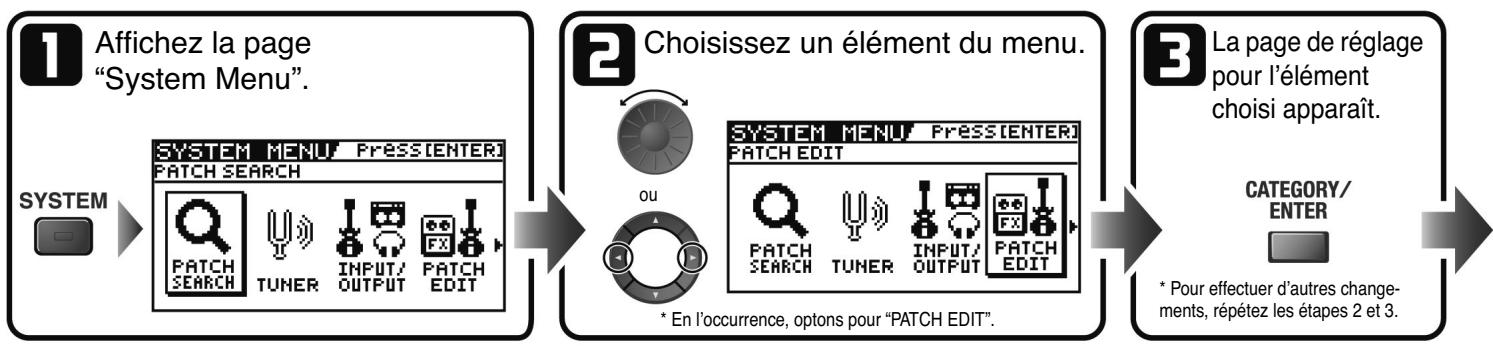

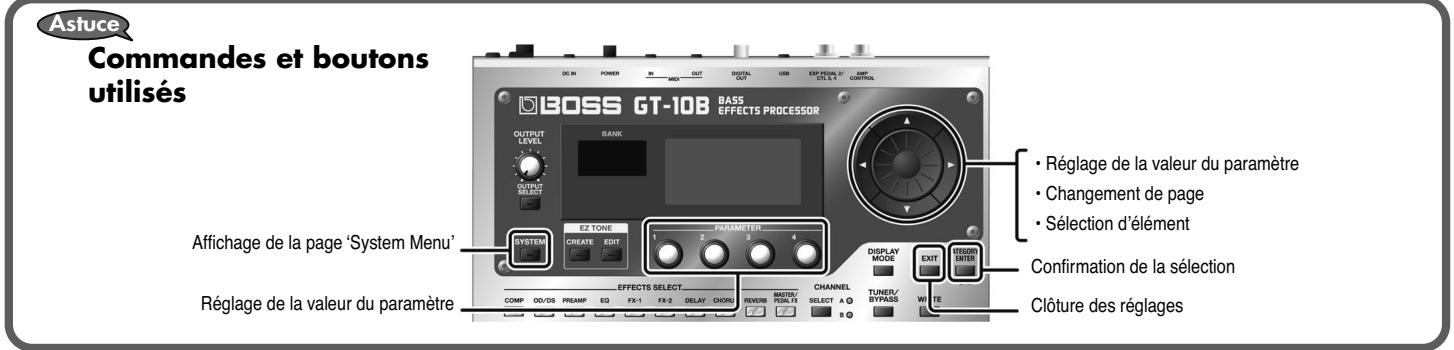

Opérations élémentaires 18

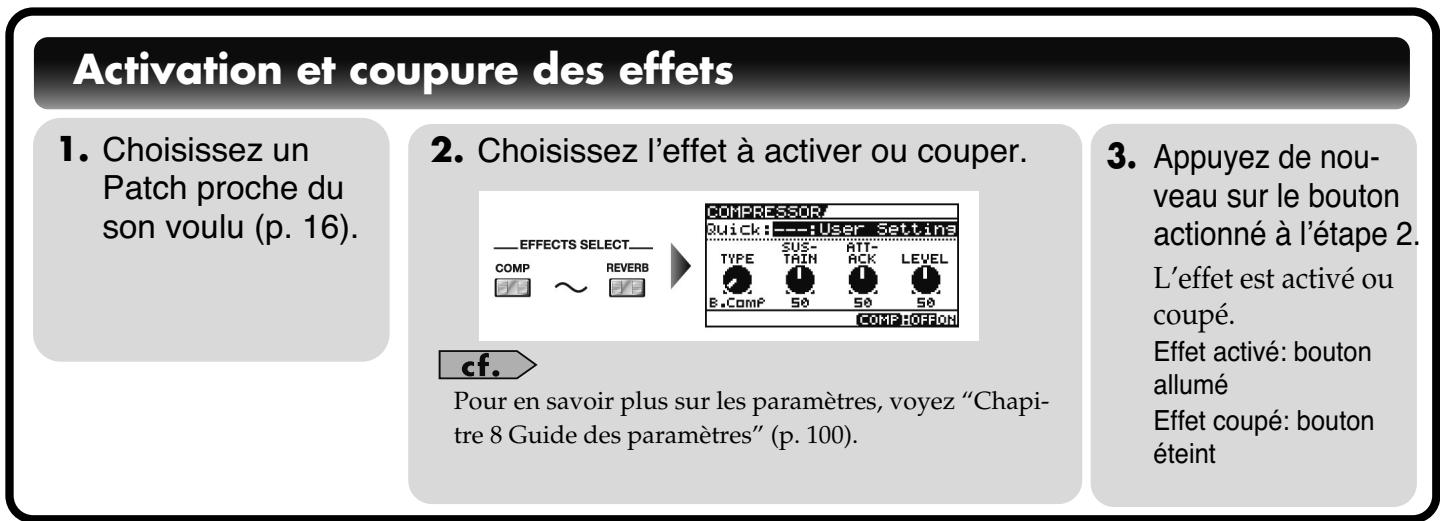

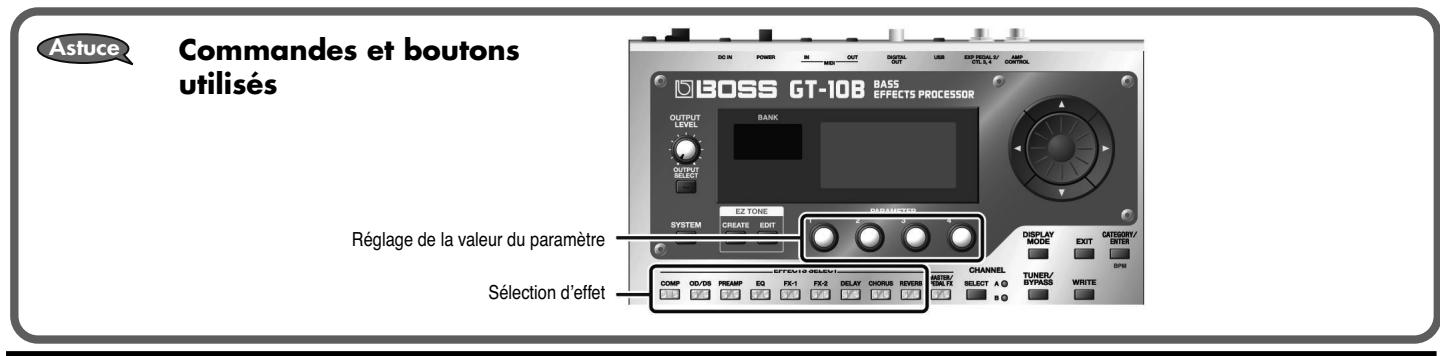

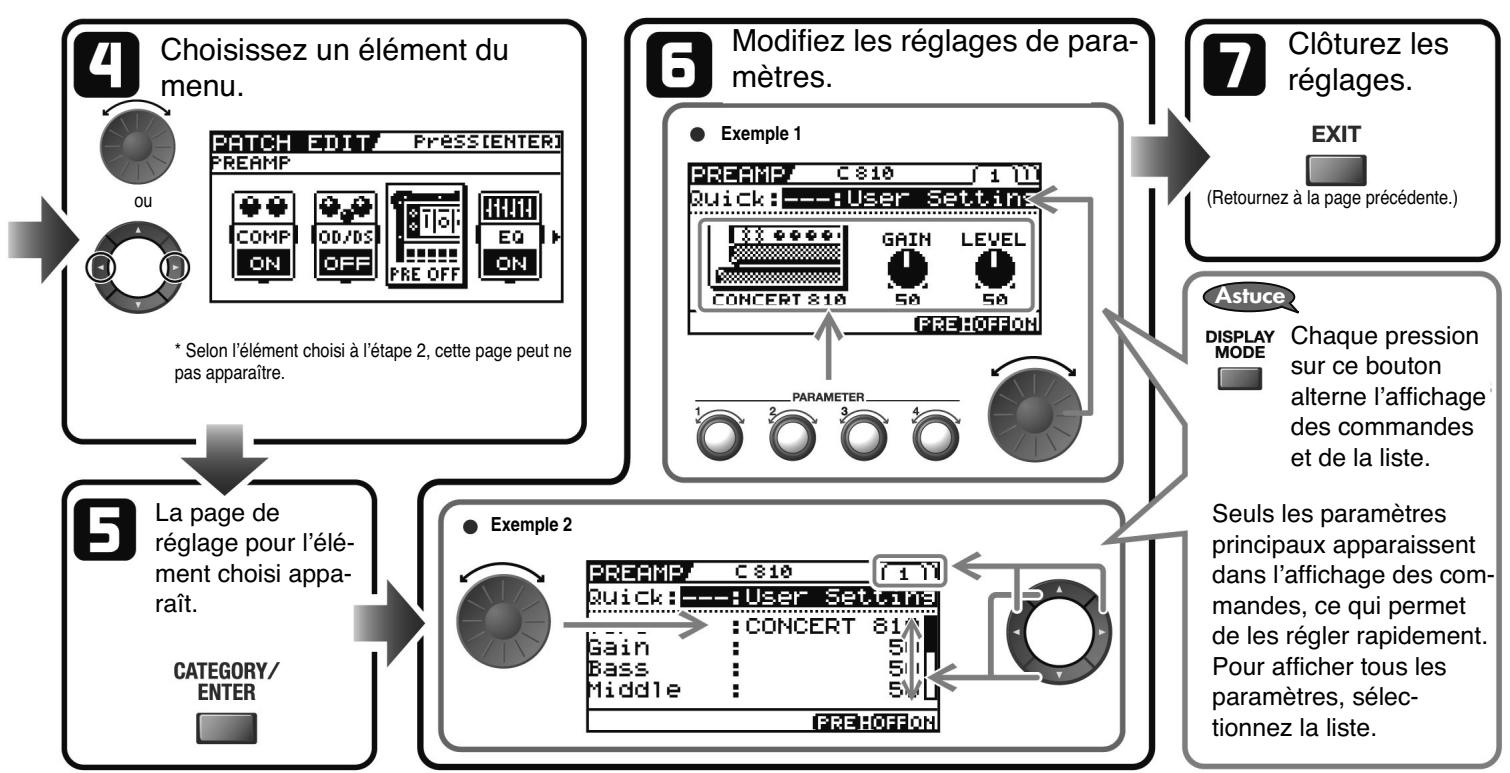

Créer des sons sur base de Patches existants 18

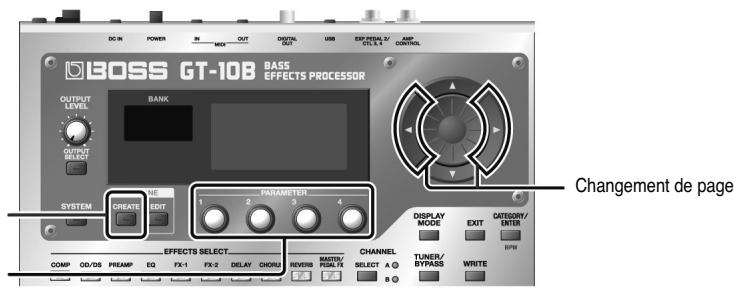

Créer des sons facilement (EZ TONE) 20

Chapitre 1 Produire du son. 22

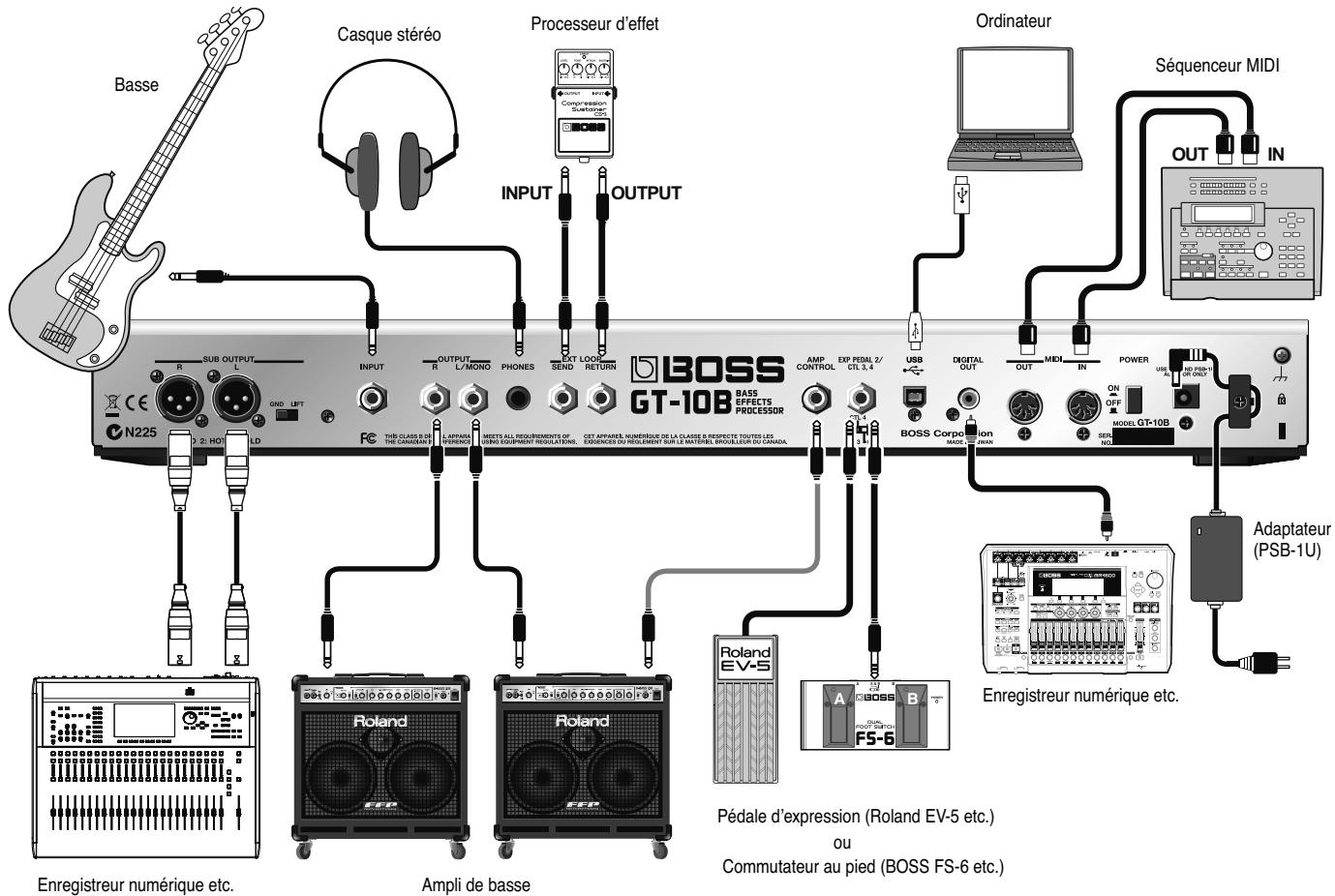

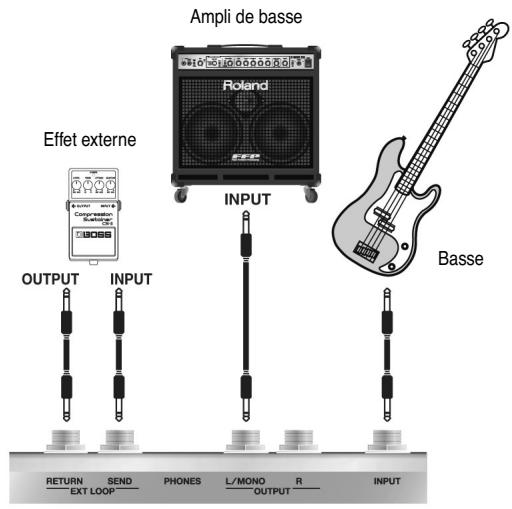

Connexions 22

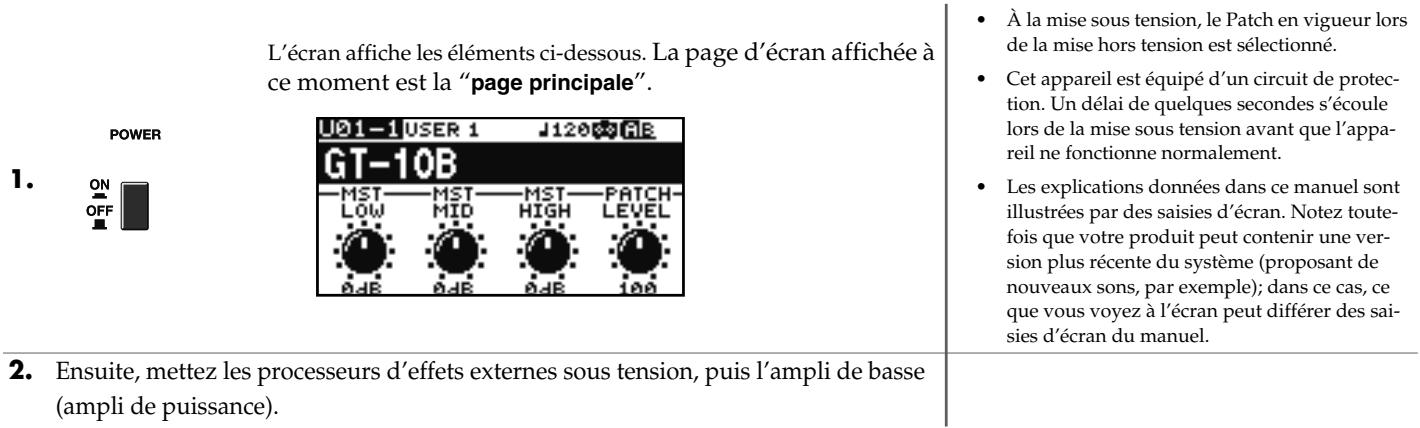

Mise sous tension 24

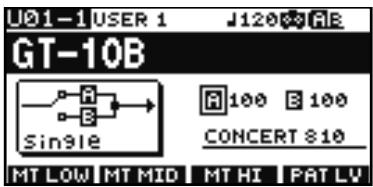

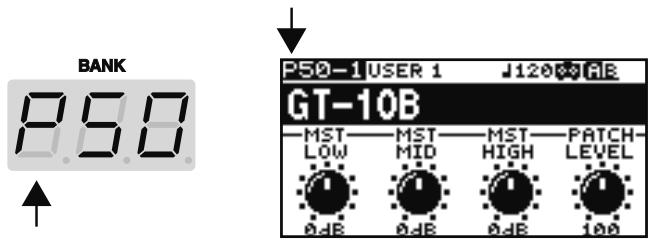

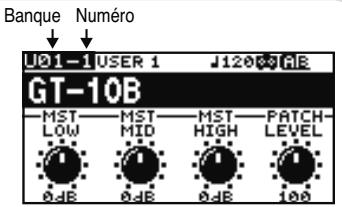

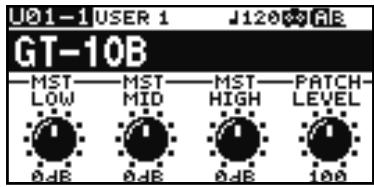

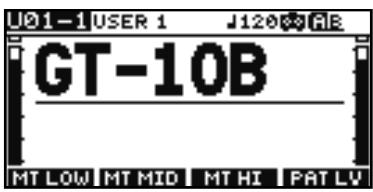

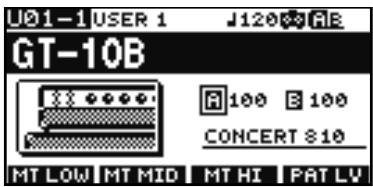

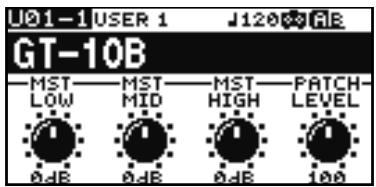

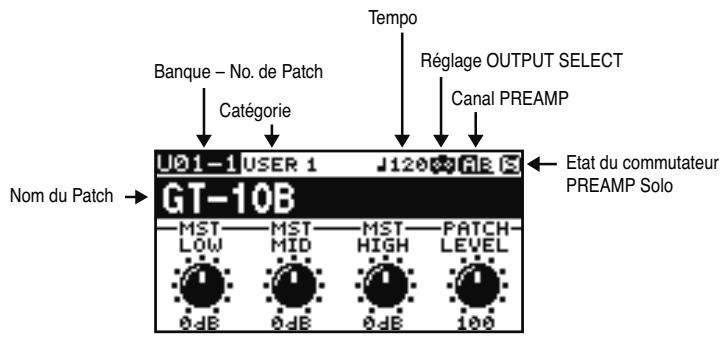

Description de la page principale 24

Réglage du niveau de sortie 25

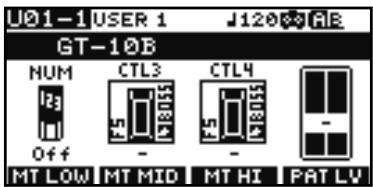

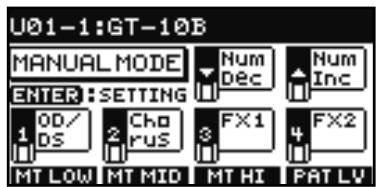

Variations de la page principale 25

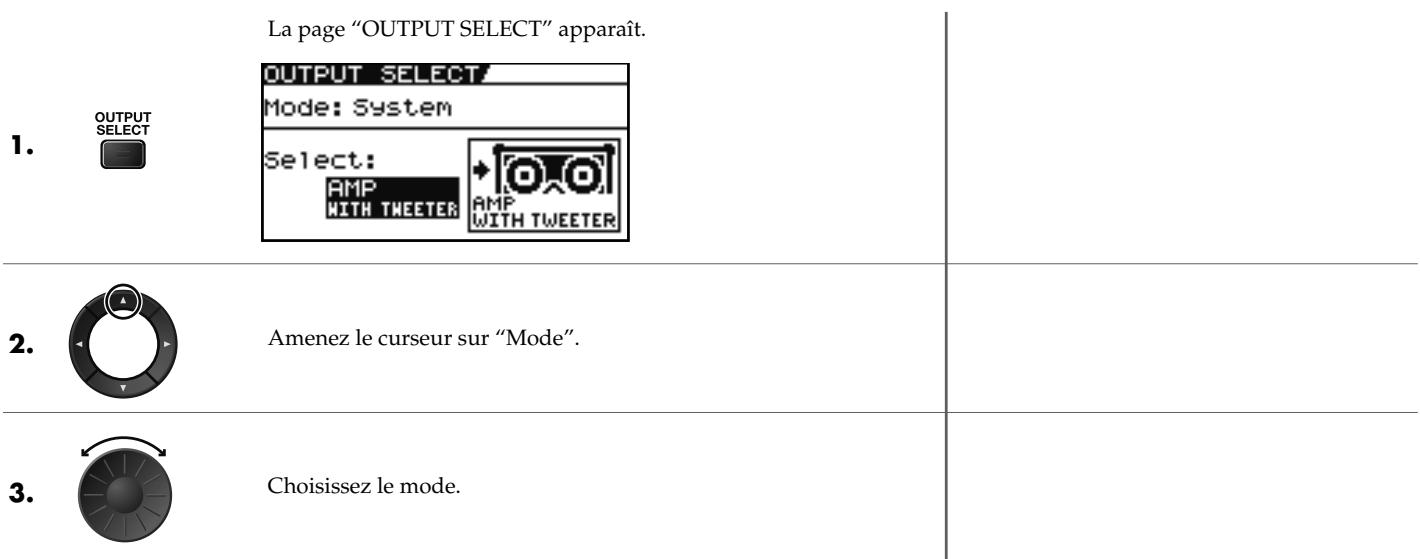

Réglages pour un appareil branché (Output Select) 26

Mise hors tension 27

Accorder l'antenne (TUNER) 27

Activer/couper l'accordeur 27

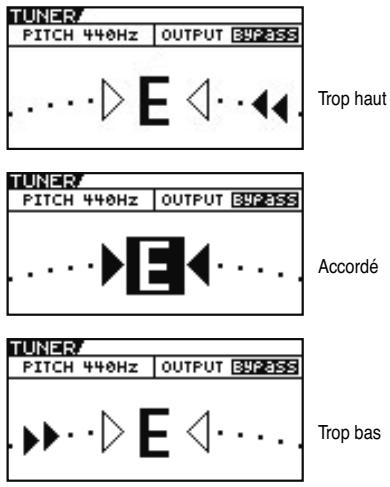

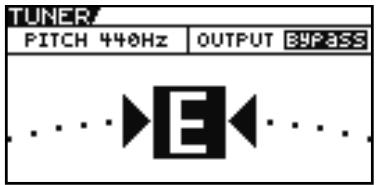

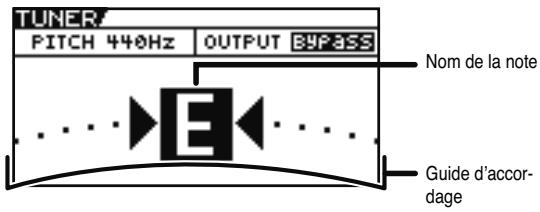

Affichage lors de l'accordage 27

Comment accorder la guitare 28

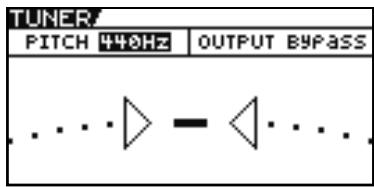

Modifier les réglages de l'accordeur (Tuner Pitch) 28

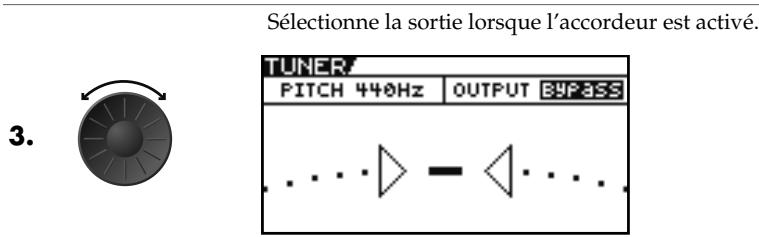

Modifier les réglages de l'accordeur (Tuner Output) 29

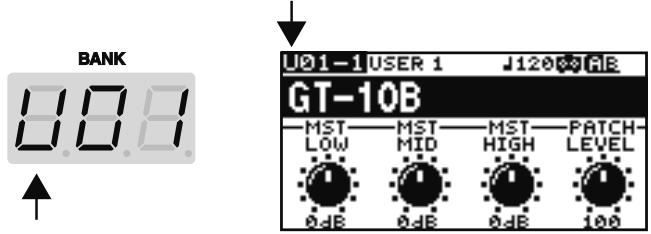

Sélectionner un son (Patch Change) 30

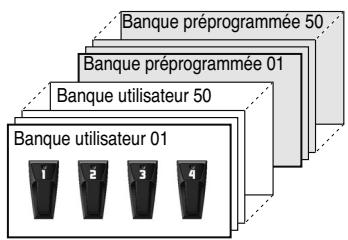

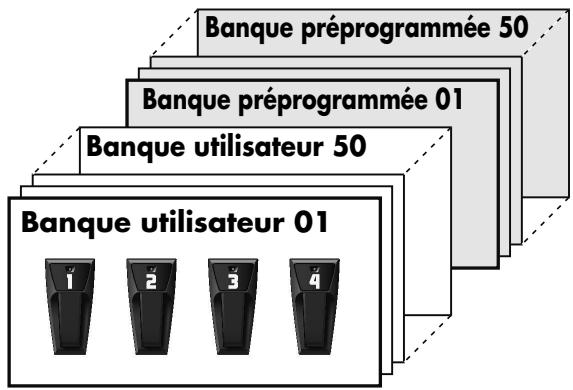

Qu'est-ce qu'un Patch ? 30

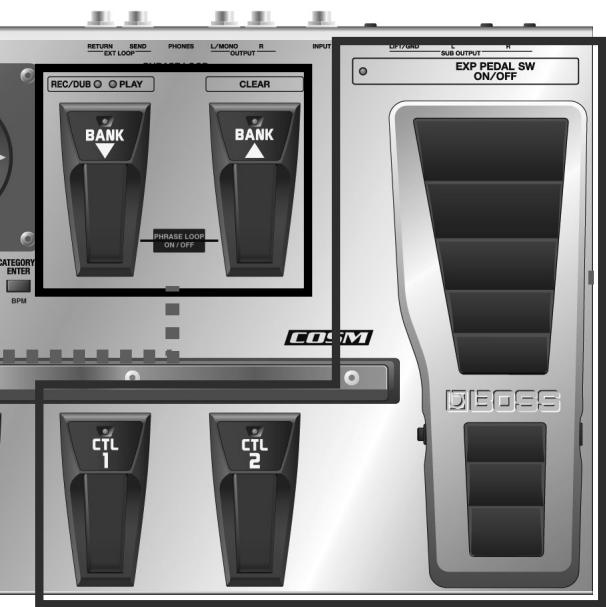

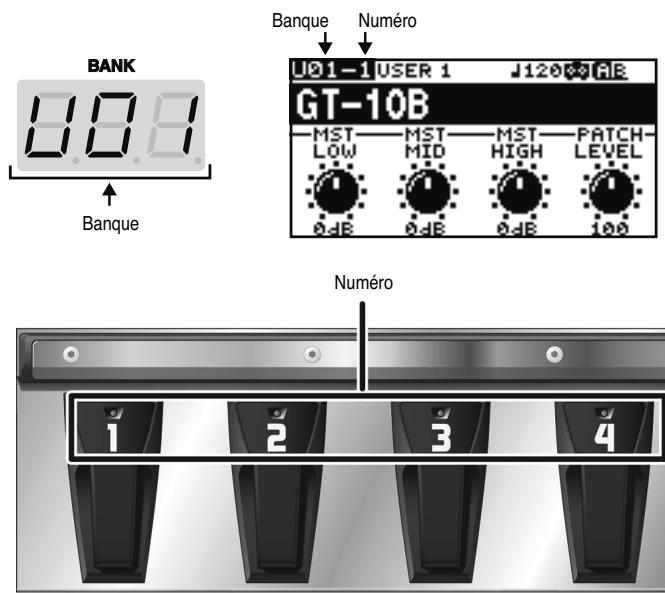

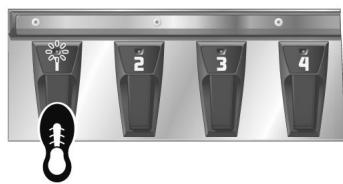

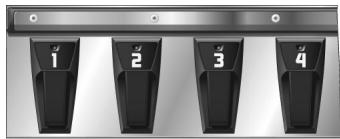

Sélectionner un Patch avec les pédales 31

Sélectionner un Patch avec la molette 32

Répartir les Patches en catégories (CATEGORY) 32

Régler un son. 32

Chapitre 2 Créer des sons (Patch Edit) 33

Créer dessous facilitation (EZ TONE) 33

Réglages d'effet 34

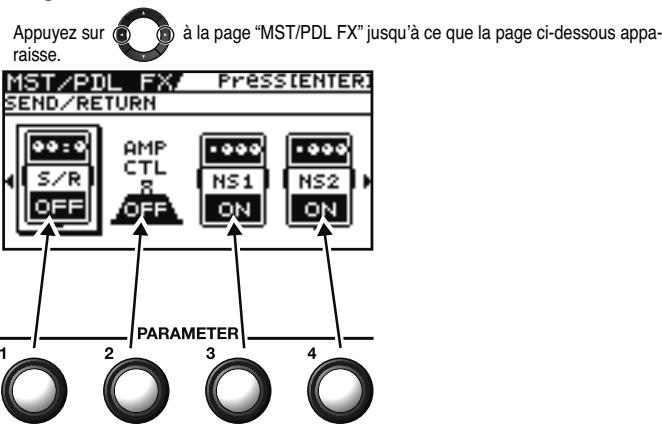

Activer/couper un effet 34

Configuration simple des effets (Quick Setting) 35

Alterner l'affichage des commandes et de la liste 35

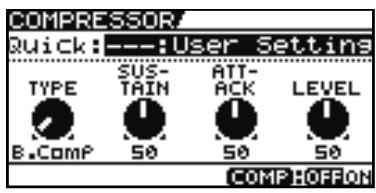

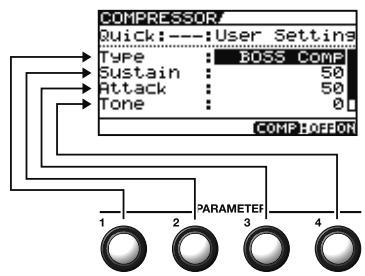

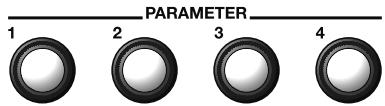

Régler les paramètres 36

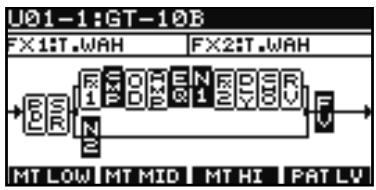

Changer l'ordre de connexion des effets (FX Chain) 37

Utiliser deux types d'effets différents (Channel Select) 39

Grouper les Patches en catégories (CATEGORY) 40

Nommer des catégories à utiliser (CATEGORY NAME) 41

Nommer un Patch (PATCH NAME) 42

Chapitre 3 Sauvegarder un son. 43

Sauvegarder un Patch (PATCH WRITE) 43

Copier des Patches (PATCH COPY) 43

Echanger des Patches (PATCH EXCHANGE) 44 Initialisation d'un Patch (PATCH INITIALIZE) 44 Sauvegarde des réglages par effets (Quick FX Write) 45 Echanger les réglages d'effets des canaux 46

Chapitre 4 préparatifs. 47

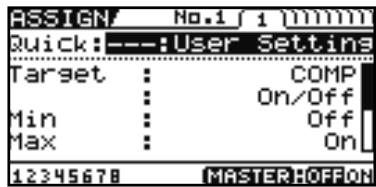

Assigner des fonctions aux commandes de la page principale 47 Pilotage des paramètres avec les pédales 48

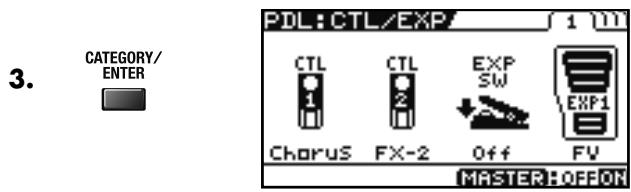

Fonctions assignées en permanence aux pédales CTL/EXP (Pedal Function) 48 Régler les fonctions des pédales CTL/EXP par Patch (PEDAL FX) 49 Assignation des fonctions aux contrôleurs par Patches (Assign) 51 Activer la pédale d'expression virtuelle (Internal Pedal) 55

Activer/couper les effets avec les pédales BANK et les pédales numérisées (Manual Mode).... 56

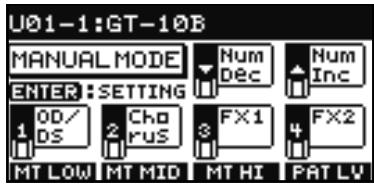

Activer le mode manuel 56 Activer et couper les effets avec les pédales 56 Assigner l'activation/la coupure d'un effet à une pédale 57

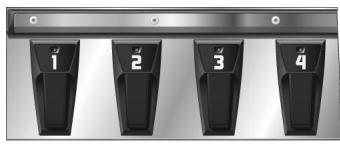

Changer de réglages avec les pédales numérotées 58

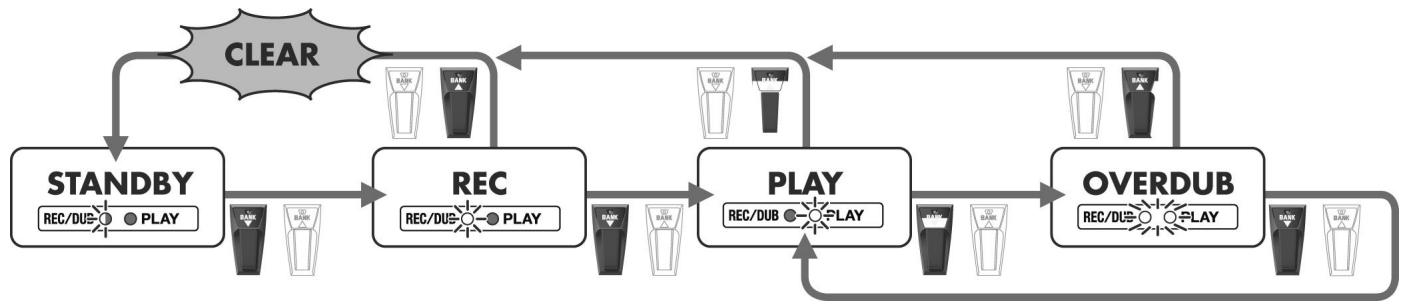

Jouer avec des boucles (Phrase Loop') 59

Qu'est-ce qu'une boucle de phrases? 59 Utiliser la fonction 'Phrase Loop' 59 Paramètres de la fonction 'Phrase Loop' 60 Vue d'ensemble de la fonction 'Phrase Loop' 62

Chapitre 5 réglages globaux. 63

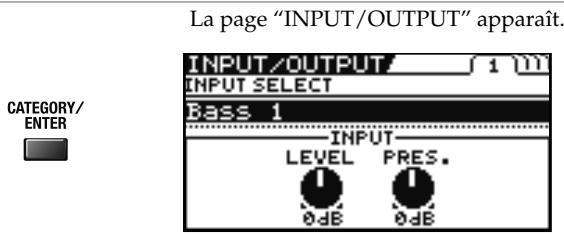

Réglages en fonction du câble branché (Input Select) 63

Réglage du son global en fonction de l'environnement (Global) 64

Régler le timbre global (Global EQ) 64 Effet global du suppresseur de bruit (Total Noise Suppressor) 65 Régler le niveau global de réverbération (Total REVERB) 66 Régler le niveau de sortie de référence selon le matériel branché (Main Out Level) 67 Régler le niveau de sortie de la prise DIGITAL OUT 68 Changer les signaux envoyés aux prises SUB OUTPUT 69 Régler le niveau de sortie des prises SUB OUTPUT 70

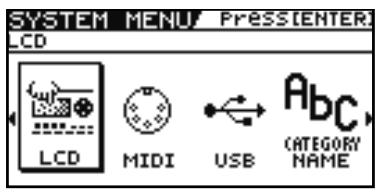

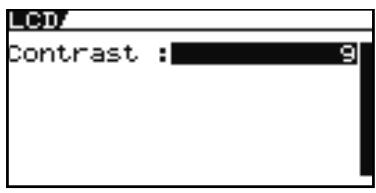

Régler le contraste de l'écran (LCD Contrast) 71

Maintenir le son de l'effet après un changement de Patch (Patch Change Mode) 72

Utiliser le même préampli pour tous les Patches (Preamp Mode) 73

Sélection du préampli système 73 Réglage du préampli système 73 Sauvegarder le réglage de préampli en cours comme réglage système 74

Limiter la plage de banques pouvant être sélectionnées (Bank Extent) 75

Régler le moment du changement de Patch (Bank Change Mode) 76 Maintenir l'effet de la pédale EXP lors du changement de Patch (EXP Pedal Hold) 77 Changer le comportement des témoins (Pedal Indicate) 78 Sélection de la fonction de la molette (Dial Function) 79 Rétablir les réglages d'usine (Factory Reset) 80 Calibrer la pédale EXP (Pedal Calibration) 81

Chapitre 6 brancher le gt-10b à des appareils MIDI 83

Que pouvez-vous faire avec le MIDI? 83

Utilisation à partir du GT-10B 83 Pilotage à distance du GT-10B à l'aide d'un appareil MIDI externe 83

Réglages des fonctions MIDI 84

Réglage du canal de réception MIDI 84 Réglage du paramètre MIDI 'Omni Mode' 85 Réglage du canal de transmission MIDI 85 Réglage du paramètre MIDI 'Device ID' 85 Réglage du paramètre MIDI 'Sync Clock' 85 Transmission de changements de programme 86 Transmission de commandes de contrôle par une pédale EXP 86 Transmission de commandes de contrôle avec le commutateur de la pédale EXP 86 Transmission de commandes de contrôle par une pédale d'expression externe 86 Transmission de commandes de contrôle par une pédale CTL 87 Transmission de commandes de contrôle par un commutateur au pied externe 87

Régler la correspondance entre les changements de programme et les Patches

Activer/couper les réglages 'Program Change Map' (MIDI Map Select) 88

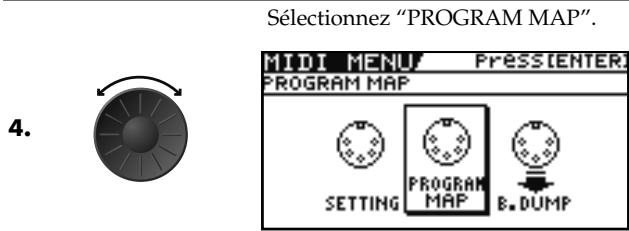

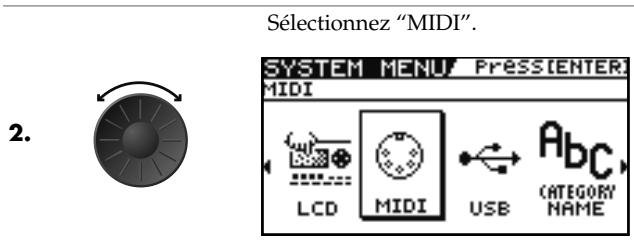

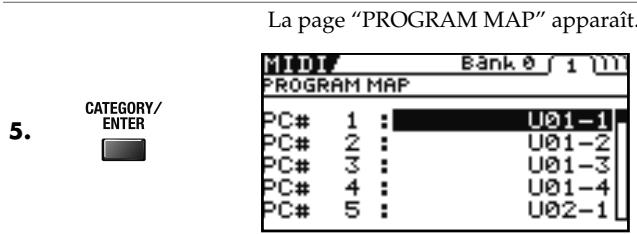

Constitution de la carte des numéros de programme 88

Changer de patch avec des messages de sélection de banque 89

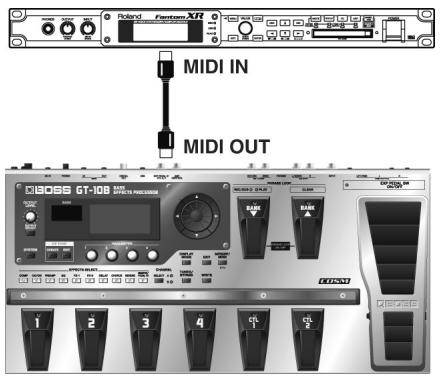

Changer de mémoire sur un appareil MIDI externe à partir du GT-10B 89

Changer de Patch sur le GT-10B à partir d'un appareil MIDI. 90

Transfert de données à un dispositif MIDI externe (Bulk Dump) 91

Connexions 91

Transfert 92

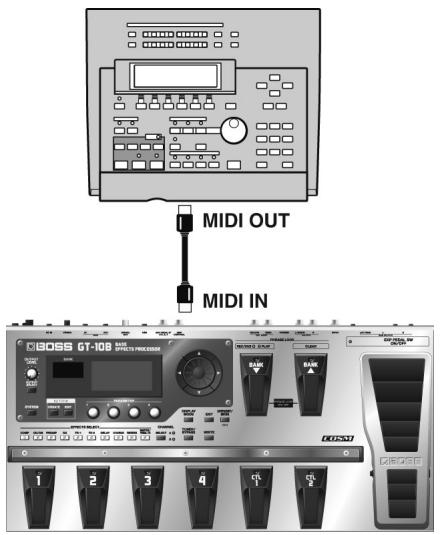

Charger des données d'un appareil MIDI externe (Bulk Load) 93

Connexions 93

Chargement 93

Chapitre 7 utiliser le gt-10b avec un ordinateur branché via usb.94

Avant d'établir la connexion USB 94

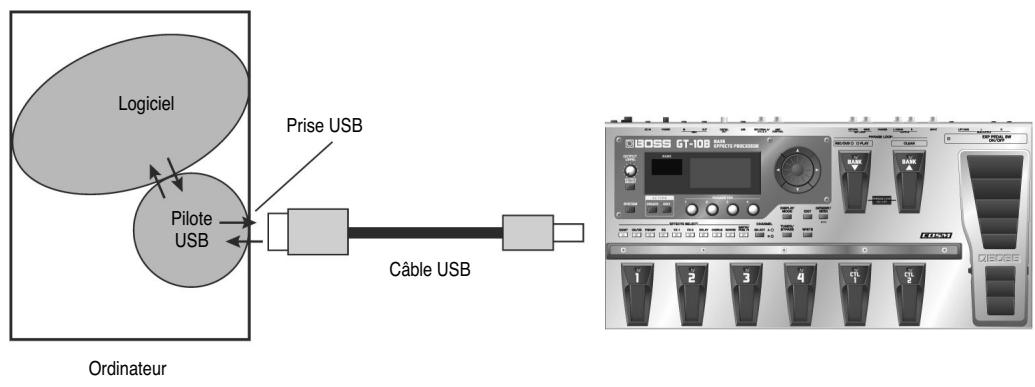

Installer et configurer le pilote USB. 94

Échange de messages MIDI entre un ordinateur et le GT-10B. 94

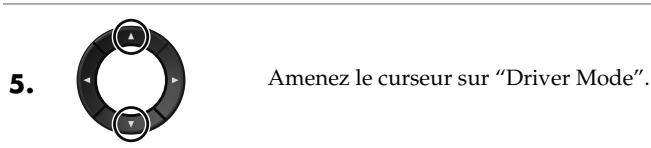

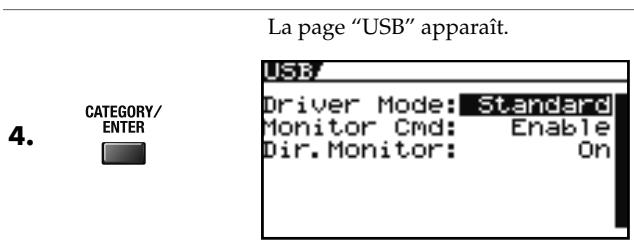

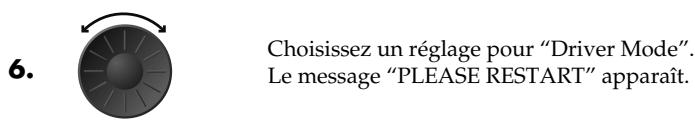

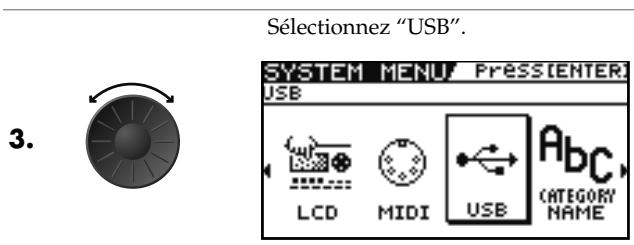

Sélection du pilote 95

Régler les paramètres USB 96

Réglage de l'entrée/sortie du signal audio numérique 96

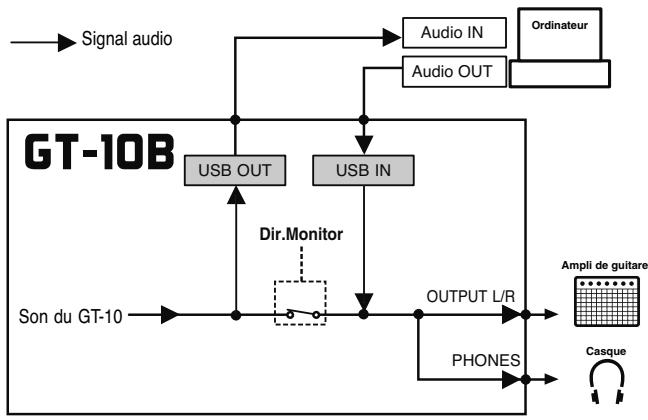

Régler l'écoute directe 97

Piloter le paramètre 'Direct Monitor' d'un ordinateur 98

Enregistrer le signal de sortie du GT-10B avec un ordinateur 98

Ajouter des effets du GT-10B à un signal audio de l'ordinateur 99

Chapitre 8 guide des paramètres 100

COMPRESSOR/LIMITER 100

Réglages de préampli 102

Réglages de haut-parleurs 104

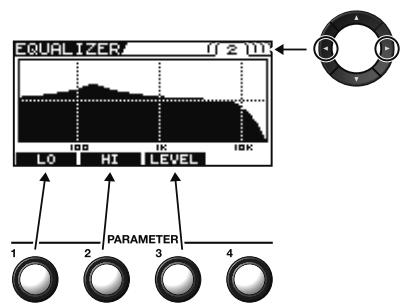

EQ (Equalizer) 105

FX-1/FX-2 105

T. WAH (Touch Wah) 106

AUTO WAH (Auto Wah) 106

SUB WAH. 107

SUB COMP (Sub Compressor) 107

SUB LIMITER 108

Tableau d'équipement MIDI 143

Fiche technique 144

Messages d'erreur 145

Dépannage 145

Problèmes avec le son 145

Autres problèmes 146

Processeur multi-effet pour basse à la pointe de la technologie

Les processeurs originaux haute performance du GT-10B concentrent dans un seul boîtier tout le savoir-faire de BOSS en matière d'effets de basse.

Les effets COSM de BOSS ont été affinés avec le plus grand soin pour restituer les moindres nuances du jeu de basse dans tout leur expressivité. Ce processeur multi-effet pour basse est vraiment à la pointe des technologies actuelles.

Création intuitive de sons avec EZ TONE

Le mode EZ TONE constitue une interface utilisateur innovante vous permettant de créer vos propres sonorités sans connaissances approfondies des paramètres concernés.

La création sonore avec EZ TONE est particulièrement facile. EZ TONE permet de créer des sons à l'aide de représentations graphiques et de termes explicites comme "SOFT" (doux) ou "HARD" (fort). Sélectionnez un son de base en fonction du genre de musique, de l'ambiance du morceau et du style de jeu. Vous pouvez ensuite modéliser votre son en déplaçant simplement le curseur sur une grille en direction de "SOFT" ou "HARD".

Que vous soyez ou non familier avec les paramètres, peu importe : vous pouvez désormais créer le son que vous avez en tête en deux temps trois mouvements.

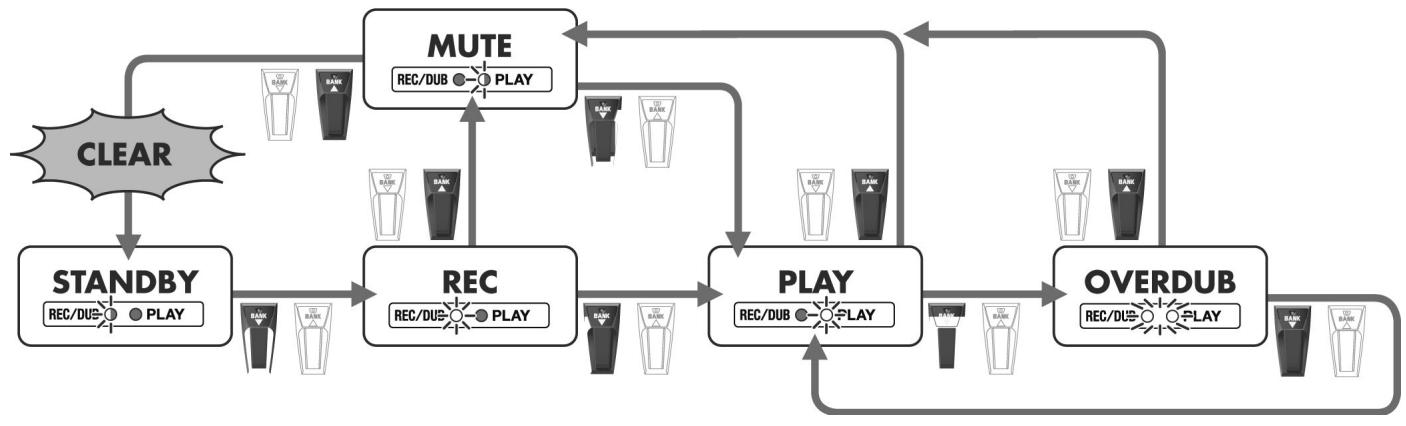

Phrases en boucle

La fonction "Phrase Loop" vous permet d'enregistrer et de reproduire des boucles que vous pouvez ensuite étoffer avec de nouvelles phrases.

Vous disposez de 38 secondes d'enregistrement, ce qui vous permet de changer d'effets avant d'ajouter des parties de basses supplémentaires.

Vous pouvez également utiliser des phrases enregistrées au préalable sans effets puis ajouter les effets lors de la reproduction de la phrase.

Vaste palette sonore avec deux chaînes de signaux parallèles

Le GT-10B dispose d'une fonction "Parallel Chain" qui vous permet de séparer le signal en deux "chaînes" d'effets distinctes (deux séquences d'effets traitant le son). Vous êtes libre d'agencer les effets de chaque chaîne selon l'ordre qui vous convient. Cette fonction vous permet également de changer la balance des signaux des deux chaînes en fonction du volume ou de la hauteur et vous offre ainsi une précision encore plus grande pour la création de vos sons.

Aussi simple qu'un processeur d'effets compact

L'utilisation du GT-10B ressemble à celle des processeurs d'effets compacts. Les réglages sont très simples et très rapides, même sur scène, au milieu d'un morceau. Il suffit de sélectionner un type d'effet puis de régler directement quatre paramètres principaux en façade. Vous pouvez bien sûr également afficher tous les paramètres d'effet pour créer des sonorités en peaufinant les moindres détails.

Sorties symétriques XLR

Le GT-10B dispose de deux prises de sortie de type XLR vous permettant de le brancher à une sono ou à un enregistrateur.

Grande visibilité des témoins

Les témoins des commutateurs au pied et autres ont des diodes très brillantes. Ils sont parfaitement visibles dans n'importe quelle situation, que ce soit lors d'un concert en plein soleil ou sur une scène obscure.

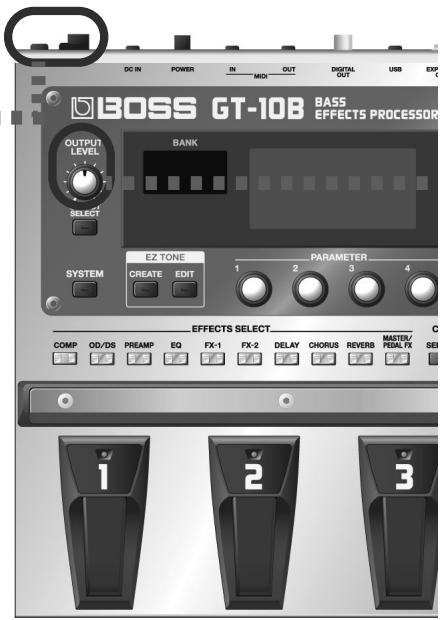

1. Affichage

Diverses informations concernant le GT-10B y sont affichées. L'affichage de gauche indique le numéro de banque.

2. Commande OUTPUT LEVEL

Cette commande détermine le volume des sorties OUTPUT et PHONES.

3. Bouton OUTPUT SELECT

Vous pouvez régler la réponse du signal de sortie du GT-10B en fonction de celle du matériel branché (p. 26).

4. Bouton SYSTEM

Permet de régler les paramètres globaux du GT-10B (p. 63).

5. EZ TONE

Ce bouton facilite la création de sons sur base du genre de musique et de l'ambiance du morceau que vous avez en tête (p. 33).

Il permet de modifier facilement le son (p. 33).

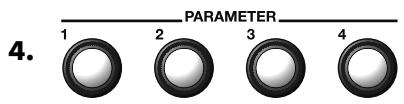

6. Commandes de paramètres P1~P4

Ces commandes modifient la valeur des paramètres affichés à l'écran.

7. Molette

Elle permet de changer de patch et de modifier les valeurs.

[▼], [▲], [◄] et [▶] (boutons de curseur)

Ces boutons déplacent le curseur d'écran vers le haut, le bas, la gauche ou la droite.

Ces boutons permettent d'activer/de couper les effets ou de changer leurs réglages (p. 34). Quand un effet est activé, le témoin du bouton s'allume. Il s'éteint quand l'effet est coupé.

• [MASTER/PEDAL FX] ne s'allume pas.

Bouton COMP (compresseur)

Bouton EQ (égaliseur)

Bouton FX-1

Bouton FX-2

Bouton DELAY

Bouton CHORUS

Bouton REVERB

Alterne les canaux A et B pour les effets.

10. Bouton display mode

Change le mode d'affichage à l'écran (p. 25).

11. Bouton EXIT

Permet de retourner à la page précédente ou d'annuler une opération.

12. Bouton category/enter

Utilisez ce bouton pour les opérations suivantes:

• Exécution d'une opération
• Sélection d'un Patch par catégorie (p. 32)
• Saisie avec la fonction Tap Tempo du tempo général (MASTER BPM, p. 122) ou du temps de retard (p. 119).

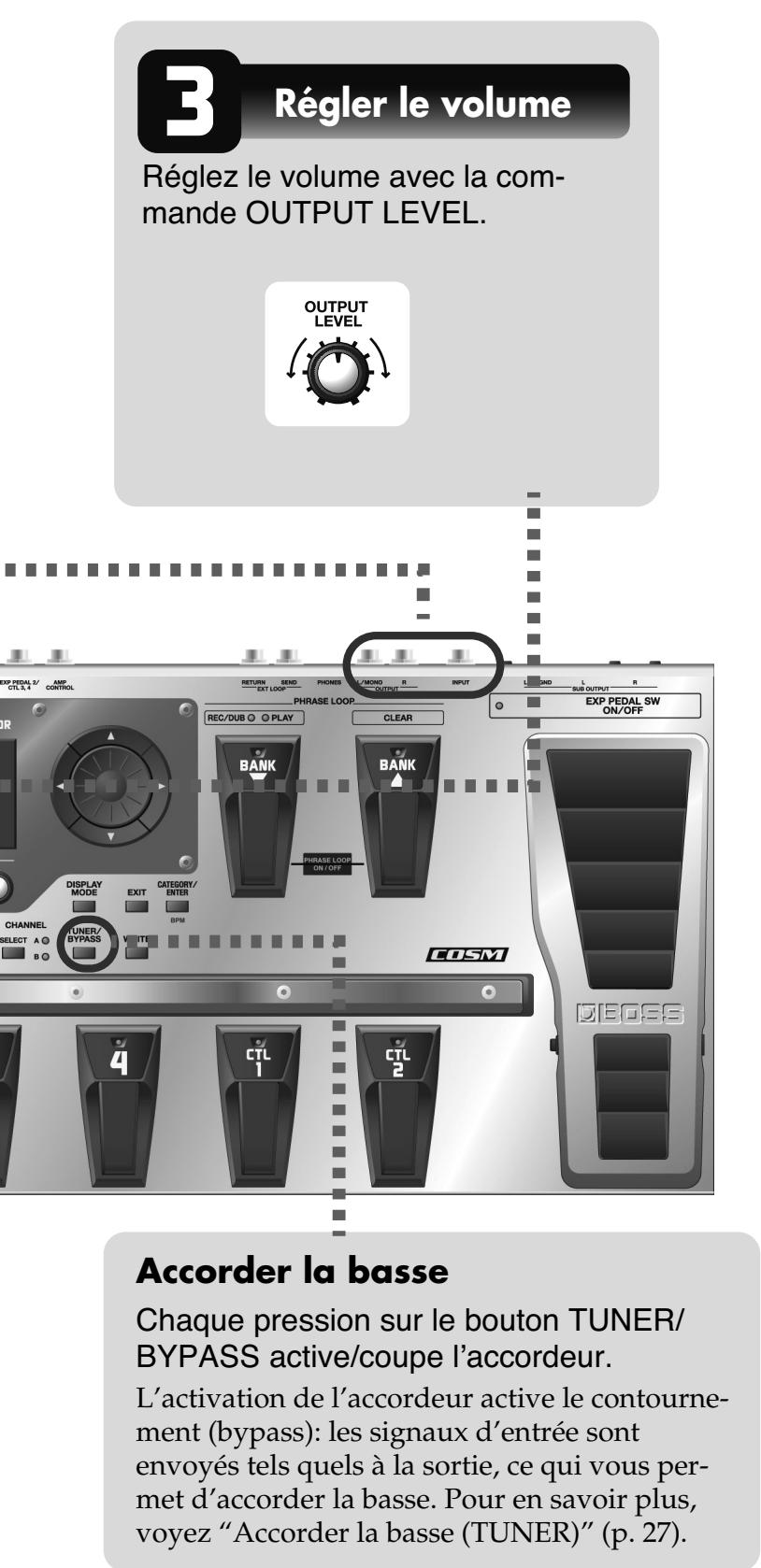

13. Bouton tuner/bypass

Active l'accordeur ("tuner") (p. 27).

14. Bouton WRITE

Permet de sauvegarder, de remplacer ou de copier des réglages en mémoire (p. 43).

15. Pédales BANK

Utilisez ces pédales pour changer de banque de Patches (p. 31) ou pour travailler avec des bouches (p. 59).

Vous pouvez activer/couper une boucle en appuyant simultanément sur deux pédales BANK (p. 59).

16. PHRASE LOOP (p. 59)

Témoin REC/DUB (enregistrement/ajout)

Ce témoin s'allume de façon constante lors de l'enregistrement ou de l'ajout d'une phrase et clignote en mode d'attente d'enregistrement.

Témoin PLAY

Il s'allume durant la reproduction d'une phrase.

17. Pédales numérotées 1~4

Ces pédales permettent de changer de Patch (p. 31).

18. Pédales CTL (contrôle) 1 et 2

Ces pédales permettent de piloter diverses fonctions de votre choix, comme les canaux A et B pour le préampli (PREAMP, p.102) ou l'activation/la déactivation de l'accordeur (p.48).

19. Pédale EXP (expression)

Pilote le volume, l'effet wah et d'autres paramètres (p. 48).

Lorsque vous actionnez la pédale EXP, veillez à ne pas coincer vos doigts entre la partie mobile et la base. Avec des jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

La mention "EXP1" affichée à l'écran pour un paramètre désigne la pédale EXP du GT-10B.

20. EXP PEDAL SW (commutateur de la pédale EXP)

Pour actionner le commutateur, appuyez fermement sur l'extrémité avant de la pédale EXP.

Témoin du commutateur de la pédale EXP

Ce témoin s'allume quand la fonction pilotée par le commutateur de la pédale d'expression (EXP PEDAL SW) est activée et s'éteint quand la fonction est coupée.

Face arrière

Ces sorties symétriques sont dotées de prises XLR.

2. Commutateur GND LIFT

Vous pouvez débrancher de la terre la broche 1 de la prise SUB OUTPUT. Réglez ce commutateur sur "LIFT" si une boucle de terre ou un problème similaire génère du bruit ou un bourdonnement à la sortie. Normalement, il est réglé sur "GND".

3. Prise INPUT

Branchez la cassette à cette prise.

Branchez un ampli ou une console de mixage etc. à ces prises.

5. Prise PHONES

Cette prise peut accueillir un casque.

Des ajustements de timbre sont effectués pour l'écoute quand vous branchez un casque à la prise PHONES.

6. Prises EXT LOOP SEND RETURN

Branchez ces prises à un processeur d'effets externe ou un ampli.

7. Prise AMP control

Lorsque vous utilisez la fonction AMP CONTROL (p. 132), utilisez une de ces prises pour changer automatiquement de canal sur votre ampli de basse.

8. Prise EXP PEDAL 2/ctl 3,4

Permet de brancher une pédale d'expression (Roland EV-5) ou un commutateur au pied (BOSS FS-6) disponible en option (p. 22).

9. Prise USB

Branchez un câble USB à cette prise pour y relier un ordinateur et échanger des données entre le GT-10B et l'ordinateur (p. 94).

10. Prise digital OUT

Sortie audio numérique (p. 68).

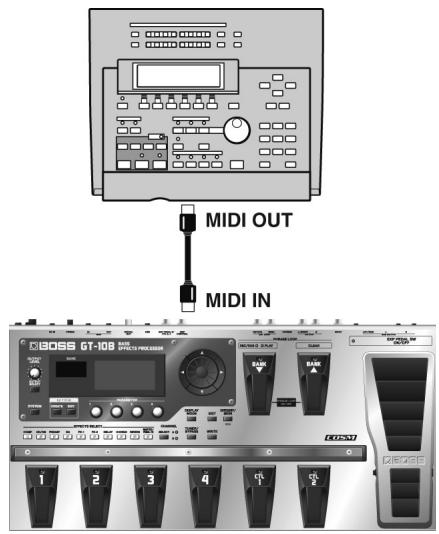

11. Prises MIDI in/out

Permettent de brancher des dispositifs MIDI pour l'échange (envoi ou réception) de données MIDI (p. 83).

12. Commutateur POWER

Mets l'appareil sous/hors tension.

13. Prise DC IN (adaptateur)

Branchez l'adaptateur secteur fourni à cette prise.

• Pour éviter d'endommager le GT-10B, utilisez exclusivement l'adaptateur secteur fourni avec le GT-10B.

14. Crochet pour cordon

Enroulez le cordon de l'adaptateur secteur ici pour éviter tout débranchement accidentel (p. 22).

• Une déconnexion de l'adaptateur en cours d'utilisation du GT-10B risque de corrompre des données importantes.

15. Antivol (k)

Permet de fixer un câble antivol disponible dans le commerce. http://www.kensington.com/

16. Borne de terre

Branchez-y le câble de terre.

Avant d'utiliser la borne de terre, veuillez lire attentivement les sections intitulées: "Remarques" sous "Connexions" (p. 23).

Vérifier le contenu de l'emballage

L'emballage du GT-10B contient les éléments suivants. Après avoir ouvert l'emballage, vérifie-en le contenu. S'il manque le moindre élément, veuillez contacter le revendeur chez qui vous avez acheté ce produit.

• GT-10B Adaptateur (Roland PSB-1U) Mode d'emploi (ce document)
• Feuillet d'information "Roland Service"

Ce Guide rapide décrit les réglages et les opérations élémentaires. Pour en savoir davantage sur les opérations, voyez les explications données aux chapitres 1 et suivants.

Brancher la cassette et l'ampli

1. Branchez la basse et l'ampli de basse.

Pour en savoir plus sur les connexions, voyez "Connexions" (p. 22).

Avant la mise sous tension, vérifiez les points suivants.

• Tous les appareils externes sont-ils bien connectés?
• Le volume du GT-10B, de l'ampli et des autres périphériques doit être réglé au minimum.

Mettez d'abord tous les appareils connectés sous tension avant d'augmenter le volume de l'ampli.

Mise sous tension

Lorsque les connexions sont établies, mettez les appareils sous tension en respectant l'ordre spécifique. Si vous ne respectez pas cet ordre, vous risquez de provoquer des dysfonctionnements et/ou d'endommager les enceintes et autres appareils.

1. Branchez la fiche DC de l'adaptateur secteur à la prise DC IN du GT-10B.

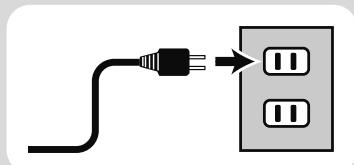

1. Branchez l'adaptateur à une prise secteur.

1. Appuyez sur l'interrupteur POWER pour mettre l'appareil sous tension.

1. Mettez l'ampli de basse sous tension.

Pour savoir comment couper l'alimentation, voyez "Mise hors tension" (p. 27).

Exemple 1: brancher un effet externe

Vous pouvez l'utiliser comme l'un des effets du GT-10B.

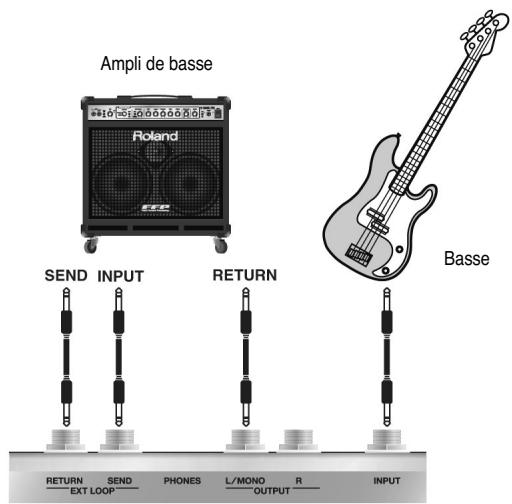

Exemple 2: utiliser les prises 'send' et 'return' sur l'ampli de basse

Cela vous permet d'utiliser alternativement le préampli du GT-10B et celui de l'ampli de basse.

* Si vous utilisez les prises SEND/RETURN, il faut aussi régler les paramètres “SEND/RETURN” (p. 131).

Préparatifs

Quand vous êtes prêt à produire des sons, jouez et effectuez les réglages nécessaires sur le GT-10B.

Choisir un patch dans la banque actuelle

Sélectionnez le Patch souhaité en appuyant sur la pédale numérotée correspondante.

Le témoin de la pédale actionnée s'allume et le numéro de Patch change.

Choisir un patch dans une autre banque

1. Appuyez sur les pédales BANK pour choisir la banque.

Le GT-10B attend l'entrée du numéro de Patch : les témoins des pédales numérotées clignotent.

1. Sélectionnez le Patch souhaité en appuyant sur la pédale numérotée correspondante.

Le témoin de la pédale actionnée s'allume et le numéro de Patch change.

Si vous n'êtes pas à la page principale (p. 24), il est impossible de changer de Patch. Appuyez sur [EXIT] pour retourner à la page principale puis sélectionnez le Patch.

Vous pouvez aussi utiliser les pédales BANK pour piloter la fonction "Phrase Loop". Cette fonction vous permet d'enregistrer une phrase et de la reproduire en boucle. Pour en savoir plus, voyez "Jouer avec des boucles (Phrase Loop)" (p. 59).

Affichage de la banque et du numéro

L'affichage de gauche indique la banque et l'affichage de droite indique le numéro de banque et de Patch.

Qu'est-ce qu'un patch?

Un "Patch" est un ensemble de réglages d'effets et de paramètres. Le GT-10B peut contenir 400 Patches en mémoire, agencés par banques et par numéros.

Les Patches sont répartis en Patches utilisables que vous pouvez utiliser pour sauvegarder vos réglages et en Patches préprogrammés (Preset) que vous ne pouvez pas modifier. Pour en savoir plus, voir " Sélectionner un son (Patch Change)" (p. 30).

Changer de patch avec la molette

À la page principale (p. 24), vous pouvez actionner la molette pour changer de Patch.

Applique des effets avec les pédales

Les pédales EXP, CTL 1 et 2 peuvent être programmées pour activer/couper des effets ou des Patchs individuels, servir de pédale d'expression etc. Au cours d'un concert, ces opérations permettent de modifier le son plus efficacement.

Appuyez sur la pédale CTL 1. La fonction de la pédale CTL1 est activée. (Le tímoin de la pédale CTL 1 s'allume.) Une nouvelle pression la désactive. (Le tímoin de la pédale CTL 1 s'éteint.)

Appuyez sur la pédale CTL 2. La fonction de la pédale CTL2 est activée. (Le tímoin de la pédale CTL 2 s'allume.) Une nouvelle pression la désactive. (Le tímoin de la pédale CTL 2 s'éteint.)

Enforcez l'avant de la pédale EXP. La valeur du paramètre piloté par la pédale EXP augmente.

Enforcez l'arrête de la pédale EXP. La valeur du paramètre piloté par la pédale EXP diminue.

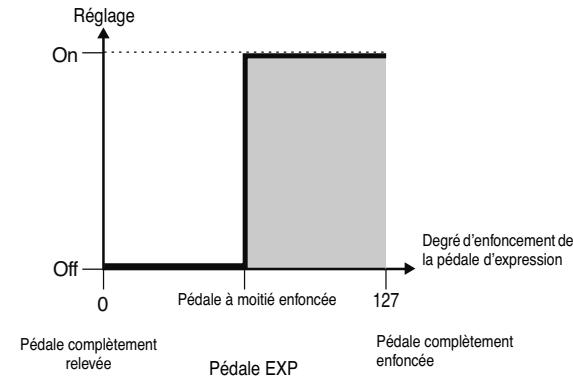

Enforcez à fond l'avant de la pédale EXP. La fonction EXP PEDAL SW est activée. (Le tímoin EXP PEDAL SW ON/OFF s'allume.) Une nouvelle pression coupe la fonction. (Le tímoin EXP PEDAL SW ON/OFF s'éteint.)

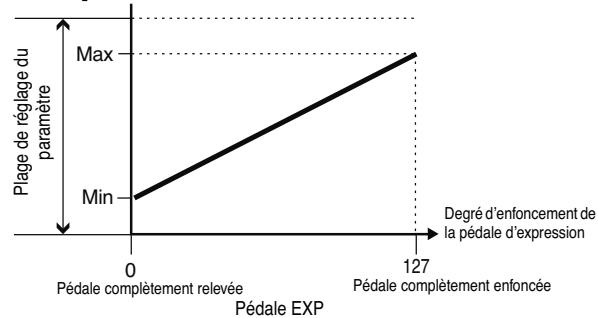

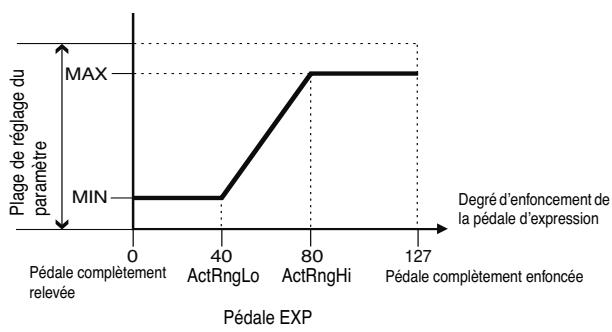

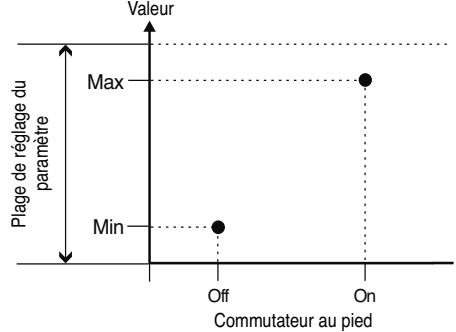

Vous pouvez assigner les paramètres de votre choix à la pédale EXP, au commutateur de la pédale d'expression (EXP PEDAL SW) et aux pédales CTL 1 et 2. Pour en savoir plus, voir "Pilotage des paramètres avec les pédales" (p. 48).

Opérations élémentaires

Cette section décrit les opérations de base pour modifier des réglages.

Créer des sons sur base de patches existants

Nous allons créer un nouveau son en partant d'un Patch assez proche du résultat voulu.

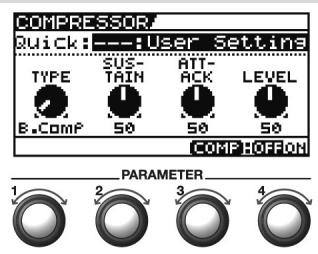

Réglages des paramètres d'effet

1. Activez l'effet à régler.
2. Réglez les paramètres de l'effet.

1. Répétez les étapes 1 et 2 jusqu'à ce que vous obtenez le son voulu.

Pour en savoir plus sur les paramètres, voyez "Chapitre 8 Guide des paramètres" (p. 100).

Si vous changez de Patch, tous les réglages effectués sont perdus. Pour conserver votre son, sauvegardez vos réglages avec la fonction "Write" p. 43.

Créer dessous facilitation (EZ TONE)

La fonction "EZ Tone" (p. 33) vous permet de rápidement les réglages nécessaires en fonction du genre de musique et de l'ambiance du morceau. Voici comment créer des sons avec "EZ Tone".

Choisissez le son de base

Utilisez les leçons de base ("Basic Tone") et les variations pour déterminer le genre et l'ambiance du morceau.

Pour en savoir plus sur les paramètres, consultez "STEP1: TONE" (p. 134).

Commandes et boutons utilisés

Activation de la fonction "EZ Tone"

Réglage des valeurs de paramètres

2 Réglez la distorsion/compression

Servez-vous de la grille et régalez la distorsion ou la compression jusqu'à ce que vous obtieniez le son voulu.

Mouvement du curseur

Si vous changez de Patch, vous perdez tous vos réglages. Pour conserver votre son, sauvegardez vos réglages avec la fonction "Write" (p. 43).

Astuce

La fonction "EZ TONE EDIT" ou le réglage de paramètres particuliers permet d'affiner les réglages de paramètres effectifs avec "EZ TONE CREATE". Pour en savoir plus, voyez "Peaufiner le son (Edit)" (p. 33).

Connexion directe à une console d'enregistrement ou de sonorisation (sortie symétrique XLR)

Le GT-10B dispose de sorties symétriques SUB OUTPUT (prises XLR). Alors que des boîtiers directs sont généralement utilisés pour brancher les sorties de la base (du processeur d'effets) à des consoles dans les salles de concert et les studios d'enregistrement, vous pouvez brancher le GT-10B directement à la console de mixage, ce qui permet d'éviter les dégradations du signal ainsi que les problèmes souvent posés par des connexions multiples.

• Le niveau SUB OUTPUT ne peut pas être réglé avec la commande OUTPUT LEVEL.
• La fonction OUTPUT SELECT (p. 26) détermine les signaux des prises OUTPUT. Les signaux présents aux prises SUB OUTPUT sont toujours identiques à leurs produits avec le réglage LINE/PHONES.

• Pour éviter tout dysfonctionnement et pour ne pas endommager les haut-parleurs ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.
• Mettez d'abord tous les appareils connectés sous tension avant d'augmenter le volume de l'ampli.
• Si vous utilisez des câbles contenant des résistances, il est possible que le niveau de l'appareil branché à la prise INPUT soit trop faible. Dans ce cas, utilisez des câbles de connexion qui ne contiennent pas de résistance.
• En mode de sortie mono, connectez le câble à la prise OUTPUT L/MONO.
• Utilisez exclusivement la pédale d'expression indiquée (Roland EV-5 ou BOSS FV-500L, disponible en option). Si vous branchez une autre pédale d'expression, vous risquez de provoquer un dysfonctionnement et/ou d'endommager l'instrument.
• Selon votre installation, il peut arriver que vous ayez une sensation désagréable ou l'impression que la surface de ce produit est rugueuse lorsque vous le touchez ou lorsque vous touchez un microphone qui y est branché, VOIRE les parties métalliques d'autres objets tels que des basses. Ce phénomène s'explique par une charge électrique infinitésimale, absolument inoffensive. Cependant, si ce phénomène vous inquiète, reliez la borne de terre (voyez l'illustration) à une terre externe. En revanche, lorsque vous mettez ce produit à la terre, il arrive que vous entendiez un léger bourdonnement; cela dépend également des caractéristiques de votre installation. Si vous ne savez pas comment effectuer cette connexion, contactez le service de maintenance Roland le plus proche ou un distributeur Roland/agree (vous en trouvez la liste à la page "Information").

Endroits à éviter pour la connexion

Conduites d'eau (risque d'électrocution) Conduites de gaz (risque d'incendie ou d'explosion) - Terre pour ligne téléphonique ou paratonnerre, cela peut être dangereux en cas d'orage.

• Placez l'adaptateur secteur en orientant le témoin vers le haut (voyez l'illustration) et la face porteuse de texte vers le bas. Le témoin s'allume quand vous branchez l'adaptateur à une prise secteur.

• Pour éviter toute coupure de l'alimentation (par un débranchement accidentel de la fiche) et toute traction sur la prise de l'adaptateur, amarrez le cordon d'alimentation au crochet prévu à cet effet (voyez l'illustration).

• Cet instrument est doté d'entrées symétriques (XLR). Les schémas de câblage de ces prises sont illustrés ci-dessous. Avant d'effectuer les connexions, vérifie les schémas de câblage des péripériques à brancher.

• Si vous branchez une pédale d'expression à la prise EXP PEDAL2/CTL 3,4, réglez le volume minimum sur la pédale d'expression à la position "MIN".

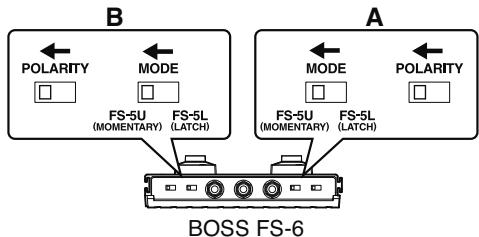

• Si vous branchez un commutateur au pied BOSS FS-6 (optionnel) à la prise EXP PEDAL 2/CTL 3,4, réglez les commutateurs MODE et POLARITY comme illustré ci-dessous.

• Si vous branchez un commutateur au pied BOSS FS-5U (optionnel) à la prise EXP PEDAL 2/CTL 3,4, réglez le commutateur POLARITY comme illustré ci-dessous.

• Vous pouvez utiliser le câble de connexion spécial Roland PCS-31 (en option) pour relier deux commutateurs au pied.
• Lorsque vous reliez un commutateur au pied BOSS FS-6 (option) à la prise CTL3,4 avec un câble en option (jack 6,35mm stéréo - jack 6,35mm stéréo), le commutateur "B" fonctionne selon les réglages CONTROL 3 et le commutateur "A" en fonction des réglages CONTROL 4.

• Si vous branchez une pédale d'expression ou un commutateur au pied (FS5U ou FS-6) à la prise EXP PEDAL 2/CTL 3,4, effectuez les réglages décrits sous "Pilotation des paramètres avec les pédales" (p. 48).
• Pour en savoir plus sur la prise AMP CONTROL, voyez "AMP CONTROL" (p. 132).

Mise sous tension

Avant la mise sous tension, vérifie les points suivants.

• Tous les appareils externes sont-ils bien connectés? Le volume du GT-10B, de l'ampli et des autres périphériques doit être réglé au minimum.

Lorsque les connexions sont établies, mettez les appareils sous tension en respectant l'ordre spécifique. Si vous ne respectez pas cet ordre, vous risquez de provoquer des dysfonctionnements et/ou d'endommager les enceintes et autres appareils.

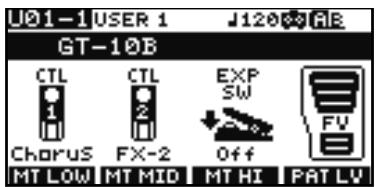

Description de la page principale

1120	Réglage du tempo (p. 122) de chaque Patch.
Ee	Quand “Effect Ch.Mode” est régé sur “Single”, le canal d'effet A est sélectionné. Quand “Effect Ch.Mode” est régé sur “Dynamic B” vous obtenez aussi cet affichage.	Quand “Effect Ch.Mode” est régé sur “Dynamic”, l'affichage alterne les canaux A et B en fonction du niveau d'entrée.
Ae	Quand “Effect Ch.Mode” est régé sur “Single”, le canal d'effet B est sélectionné. Quand “Effect Ch.Mode” est régé sur “Dynamic A”, vous obtenez aussi cet affichage.
Bé	Apparait quand “Effect Ch.Mode” est régé sur “Dual Mix”, “Dynamic L/R” ou “Freq Divide”. Quand “Effect Ch.Mode” est régé sur “Dynamic A” ou “Dynamic B”, l'affiche alterne les canaux A et B en fonction du niveau d'entrée.
E	Cette icône apparait lorsque la fonction “PREAMP Solo Sw” est coupée.
S	Cette icône apparait lorsque la fonction “PREAMP Solo Sw” est activée.

Pour en savoir davantage sur les icônes OUTPUT SELECT, voyez "Réglages pour un appareil branché (Output Select)" (p. 26).

L'icône "S" n'apparaît pas si le type d'ampli sélectionné n'a pas de paramètre "Solo Sw".

Variations de la page principale

La page principale du GT-10B compte plusieurs types d'affichage. Vous pouze désir l'affichage voulu de la page principale

avec les boutons

• Vous pouvez utiliser les commandes PARAMETER 1~4 pour régler les paramètres affichés dans le bas de la page principale. Vous pouvez également changer les assignations de paramètres à la page "SYS KNOB ASSIGN" (p. 47). Le nom des paramètres affichés à la page principale est abrégé. Pour en savoir davantage sur les noms des paramètres, voyez "Paramètres pilotables avec PDL: CTL/EXP" (p. 125) ou "Affichage des noms des paramètres pilotables avec 'SYS KNOB SETTING'" (p. 138).

Affichage 1

Cet affichage indique le nom du Patch ainsi que les paramètres que vous pouvez régler avec les commandes PARAMETER 1~4.

Affiche 2

Cet affichage indique le niveau du canal d'effet et le préampli sélectionné.

Cet affichage indique les fonctions assignées aux pédales CTL 1 & 2, au commutateur EXP PEDAL SW et à la pédale EXP.

Affiche 5

Cet affichage indique les fonctions assignées au commutateur de pédale numérotable, aux pédales CTL 3 et 4, et à la pédale d'expression externe (EXP PEDAL2).

* Içônes S et A apparaisant pour les affichages 4 et 5.
S	L'icône S est affichée quand la fonction "Pedal" est activée (p. 48).
I	L'icône A est affichée quand la fonction "Patch Assign" est activée (p. 51).

Affiche 7

Les effets utilisés et leur séquence de connexion (CHAIN) pour un canal sont affichés.

Affiche 8

Le nom du Patch et l'indicateur de niveau de sortie sont affichés.

Affichage 3

Cet affichage indique le mode et le niveau du canal d'effet.

Affichage 6

Cet affichage apparait en mode "Manual" (p. 56). Le mode "Manual" n'est en vigueur que quand cette page est affichée. Une pression sur [CATEGORY/ENTER] à cette page vous permet d'effectuer des réglages en mode manuel ("MANUAL MODE SETTING").

Réglage du niveau de sortie

Réglez le niveau de sortie du GT-10B avec la commande OUTPUT LEVEL.

Réglages pour un appareil branché (output select)

Sélectionne le type d'appareil branché à la sortie OUTPUT.

Pour tirer le maximum du GT-10B, régalez correctement le paramètre "OUTPUT SELECT" en fonction de la configuration que vous utilisez. - La fonction OUTPUT SELECT détermine les signaux des prises OUTPUT. Les signaux présents aux prises SUB OUTPUT sont toujours identiques à ceux produits avec le réglage LINE/PHONES. Si vous branchez un casque à la prise PHONES, les signaux présents aux prises OUTPUT et à la prise PHONES sont identiques à ceux produits avec le réglage LINE/PHONES.

Réglage	Explication
Patch	Le réglage “Output Select” du Patch est utilisé. Cela permet d'utiliser un réglage de sortie différent pour chaque Patch.
Système	Le réglage “Output Select” du système est utilisé. Tous les Patches utilisent les mêmes régages de sortie.

Amenez le curseur sur "Select".

Effectuez votre choix avec “Select”.

Réglage	Explication	Icône affichée à la page principale
AMP WITH TWEETER	Sélectionnez ce réglage si vous branchez un ampli de basse avec tweeter.
AMP NO TWEETER	Sélectionnez ce réglage si vous branchez un ampli de basse sans tweeter. La plage des hautes fréquences est ajustée.
LINE/PHONES	Sélectionnez ce réglage pour utiliser un casque ou pour connecter un enregistreur multipiste.

Mise hors tension

Avant la mise hors tension, vérifiez les points suivants.

Le volume du GT-10B, de l'ampli et des autres périphériques doit être réglé au minimum. - Avez-vous sauvegardé des Patches dont les réglages ont été modifiés (p. 43)?

1. Mettez d'abord l'ampli de basse (ampli de puissance) hors tension → puis les processeurs d'effets externes et les autres appareils.

POWER

Mettez le GT-10B hors tension.

Les changements de réglages de Patch sont perdus à la mise hors tension. Pour les sauvegarder, utilisez la fonction "Write" (p. 43) avant de couper l'alimentation.

Accorder la cassette (TUNER)

Lorsque l'accordeur est activé, les sons reçus par le GT-10B sont transmis tels quels à la sortie (Bypass). Vous pouvez alors accorder votre basse.

Activer/couper l'accordeur

Chaque pression active et coupe alternativement l'accordeur.

Affichage lors de l'accordage

Lorsque l'accordeur du GT-10B est activé, le nom de la note et le guide d'accordage apparaisent à l'écran, indiquant l'écart entre le signal reçu et la note affichée.

Lorsque la différence avec la note juste est inférieure à 50 cents (centièmes), le guide d'accordage indique l'écart. Regardez l'écran et accordez la corde jusqu'à ce que le témoin central s'allume.

Comment accorder la guitare

1. Jouez une note ouverte sur la corde à accorder.

Le nom de la note se rapprochant le plus de la hauteur de la corde jouée s'affiche à l'écran.

Jouez une seule note sur la corde à accorder.

1. Accordez la corde jusqu'à ce que son nom s'affiche.

1. Regardez l'écran et accordez la corde jusqu'à ce que le témoin central s'allume.

1. Répétez les étapes 1 à 3 jusqu'à ce que toutes les cordes soient accordées.

Astuce

• Basse à quatre cordes

	4	3	2	1
Normal	E	A	D	G
1/2 ton plus bas	D#	G#	C#	F#
1 ton plus bas	D	G	C	F

• Basse à cinq cordes

	5	4	3	2	1
Normal	B	E	A	D	G
1/2 ton plus bas	A‡	D‡	G‡	C‡	F‡
1 ton plus bas	A	D	G	C	F

• Basse à six cordes

	6	5	4	3	2	1
Normal	B	E	A	D	G	C
1/2 ton plus bas	A#	D#	G#	C#	F#	B
1 ton plus bas	A	D	G	C	F	A#

Modifier les réglages de l'accordeur (tuner pitch)

Activez l'accordeur.

Amenez le curseur sur "PITCH".

Réglez le diapason.

• La fréquence du A4 (le La central sur un clavier de piano) jouée par un instrument (comme un piano) qui donne la hauteur de référence aux autres instruments est appelée le diapason.
• Par défaut, le diapason est réglé sur 440Hz.

Plage	Explication
435Hz~445Hz	Ce paramètre règle le diapason.

Modifier les réglages de l'accordeur (tuner output)

• Si vous régalez "OUTPUT" sur "Bypass" alors que l'accordeur est activé, vous pouvez régler le volume du signal direct avec la pédale EXP.
• "OUTPUT" est réglé sur "Bypass" à la sortie d'usine.

Réglage	Explication
Bypass	Le signal d'entrée du GT-10B est envoyé directement à la sortie, sans le moindre traitement.	FX Effet Mute On Off Bypass Sortie de l'accordeur EXP Pedal Commutateur de l'accordeur
Mute	Lessons sont coupés (aucun son n'est produit).

Activer/couper l'accordeur avec la pédale CTL

Vous pouvez régler "CTL Pedal" (p. 48) sur "Tuner" pour activer/couper l'accordeur avec la pédale CTL.

Activer/couper l'accordeur en relevant la pédale EXP

Lorsque la pédale EXP pilote le volume, réglez une des assignations ASSIGN 1~8 de la façon suivante. En effectuant ces réglages, vous pouvez activer l'accordeur en relevant la pédale EXP.

Activer/couper l'accordeur avec la pédale numérique du patch

Réglez le paramètre "Num Pdl Sw" (p. 58) sur "Tuner" pour activer/couper l'accordeur avec la pédale numérique du Patch en vigueur.

Qu'est-ce qu'un patch?

Un "Patch" est un ensemble de réglages d'effets et de paramètres.

Le GT-10B peut contenir 400 Patches en mémoire, agencés par banques et par numéros.

Banques utilisées (U01~U50)

Les nouveaux Patchs d'effets que vous créez sont sauvegardés dans les banques utilisateur. Les Patchs de ces banques sont appelés "Patches utilisateur".

Un "U" apparaît à l'écran quand un Patch utilisateur est sélectionné.

Banques preset (préprogrammées) (p01~p50)

Les banques préprogrammées contiennent des réglages d'effets vous permettant d'exploiter au mieux les possibilités du GT-10B. Les Patches de ces banques sont des "Patches Preset" (préprogrammés). Quand vous changez les réglages d'un Patch préprogrammé, sauvegardez le son obtenu dans un Patch utilisé. Il est impossible de replacer un Patch préprogrammé.

Un "P" apparait à l'écran quand un Patch préprogrammé est sélectionné.

Sélectionner un patch avec les pédales

Pour changer de Patch, il faut sélectionner une banque (U01~U50, P01~P50) et un numéro de Patch (1~4). La banque et le numéro sont affichés à l'écran du GT-10B, comme le montre l'illustration suivante.

Lors de la sélection de Patch, il ne suffit pas de sélectionner une nouvelle banque, il faut aussi préciser le numéro de Patch. Pour pouvoir changer de Patch en changeant simplement de banque, modifier le réglage du paramètre "Bank Change Mode" (p. 76). - Vous pouvez également faire en sorte que certains effets soient conservés lorsque vous changez de Patch. Pour en savoir plus, voyez "Maintenir le son de l'effet après un changement de Patch (Patch Change Mode)" (p. 72).

Changer de patch au sein de la même banque

Sélectionnez le numéro du Patch voulu.

Choisir un patch dans une autre banque

Sélectionnez la banque.

Sélectionnez le numéro du patch voulu.

• Le témoin de la pédale actionné s'allume.
• Sur le GT-10B, vous ne pouvez changer de Patch qu'à la page principale. Appuyez sur [EXIT] pour revenir à la page principale (p. 25).

Appuyez sur les pédales BANK pour désirer la banque. Après la sélection de banque, le GT-10B attend le numéro de Patch et les témoins des pédales numérotées.

• Le témoin de la pédale actionnée s'allume.
• Sur le GT-10B, vous ne pouvez changer de Patch qu'à la page principale. Appuyez sur [EXIT] pour revenir à la page principale (p. 25).

Sélectionner un patch avec la molette

Choisissez un Patch.

Sur le GT-10B, vous ne pouvez changer de Patch qu'à la page principale. Appuyez sur [EXIT] pour revenir à la page principale (p. 25).

Répartir les patches en catégories (CATEGORY)

Le GT-10B vous permet de répartir les Patchs dans un certain nombre de catégories. Cette fonction s'appelle "CATEGORY" (p. 40). Le fait de préciser une catégorie pour chaque Patch facilite les recherches ultérieures.

1. CATEGORY/ ENTER	La page "CATG" apparait. Les catégories et les Patchs qui en dépendent sont affichés sous forme de.listes.	MEMO • Sur le GT-10B, vous ne pouvez afficher la page "CATG" qu'à partir de la page principale. Appuyez sur [EXIT] pour revenir à la page principale (p. 25). • Vous pouvez aussi afficher la page CATG en sélectionnant "PATCH SEARCH" à la page SYSTEM.
	CATG USER 1 J01-1|GT-10B J01-2|FIELD SCOOP SLAP J01-3|CARIFORNIA SLAP J01-4|OAKLAND SLAP J02-1|BASIC GREEN J02-2|DETEROIT J02-3|ROOM810
2. Séléctionnez la catégorie.
3. Le GT-10B active le Patch sélectionné.

Régler un son

Sur le GT-10B, les paramètres de l'égaliseur maître sont assignés par défaut aux commandes PARAMETER de la page principale. Réglez le timbre global, de tous les Patches avec les commandes PARAMETER.

1.	Choisissez un Patch.
2.	Commande P1: Règle le timbre du grave. Commande P2: Règle le timbre du Médium. Commande P3: Règle le timbre de l'aigu.

Créer un son bien précis (create)

Si vous savez quel genre de son vous souhaitez créer, vous pouvez partir d'un Patch relativement semblable au son souhaité et l'éditer. "EZ TONE CREATE" vous permet de trouver rapidement les réglages nécessaires en fonction du genre de musique et de l'ambiance du morceau.

Les réglages en cours du Patch utilisé sont perdus lorsque vous appuyez sur EZ TONE [CREATE]. Si vous tenez à vos réglages, sauvegardez-les avec la fonction "Write" (p. 43) avant de poursuivre.

La page “TONE” pour EZ TONE CREATE apparait.
EZ STEP1: TONE POP Natural Bright FatsWarm BASIC TONE VARIATION
2. 1 Commande P1, P2: Sélectionne le son de base. Commande P3, P4: Sélectionne une variation.
La grille “DRIVE” pour EZ TONE CREATE apparait.
EZ STEP2: DRIVE EDGE SOFT HARD SMOOTH ←→ + + +
4. 1 Commande P1, P2: Rôle la distorsion et la comprés-sion. Commande P3, P4: Rôle le timbre.	NOTE Si vous changez de Patch, tous les régles effectués sont perdus. Pour conserver votre son, sauvégardez vos régles avec la fonction "Write" (p. 43). MEMO La fonction “EZ TONE EDIT” ou le réglage de paramètres particuliers permet d'affiner les régles de paramètres effectuels avec “EZ TONE CREATE”. Pour en savoir plus, voirz “Peaufiner le son (Edit)” (p. 33).

Peuferiner le son (edit)

La fonction EZ TONE EDIT vous permet de régler facilement le son d'un Patch, sans devoir manipuler des paramètres complexes.

La page "EZ TONE EDIT" apparait.
EZ/TONE CREATE EDIT	COMP DRIVE CHORUS REVERE
2. 1	Commande P1: Détermine le volume de l'attaque. Commande P2: Règle la distorsion (DRIVE). Commande P3: Détermine le niveau du chorus. Commande P4: Règle le niveau de la réverbération.

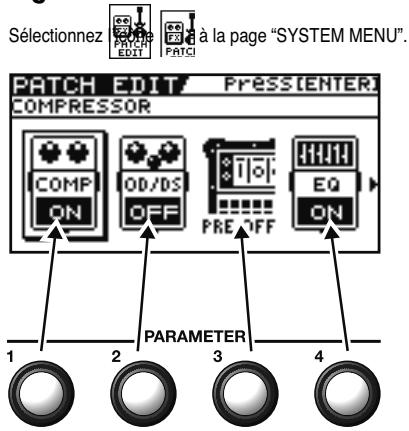

Activer/couper un effet

Pour activer ou couper les effets internes du GT-10B, utilisez le bouton correspondant. Quand un effet est activé, le témoin du bouton s'allume. Il s'éteint quand l'effet est coupé.

[MASTER/PEDAL FX] ne s'allume pas.

La page de réglage d'effet apparait.

COMPRESSOR Quick:User Setting

TYPE SUS-ATT-RACK LEVEL B.Comp 50 50 50

COMP-OFFON

Appuyez de nouveau sur le bouton actionné à l'étape 1. L'effet est activé ou coupé.

3. Répétez les étapes 1 et 2 pour selectionner un autre effet.

VousspuvezutiliserlescommandesP1\~P4pouractiveroucouperleseffetsdontlesicones sontafficheesa la page "PATCHEDIT"ou"MST/PDLFX".

Page 'PATCH EDIT'

Page 'MST/PDL FX'

Configuration simple des effets (quick setting)

Chaque effet dispose de réglages préprogrammés ("Quick Settings").

Vous pouvez très facilement créer de nouveaux sons en sélectionnant et en combinant ces réglages rapides ("Quick").

1. EFFECTS SELECT COMP ~ REVERB TYPE SUS-ATT-ACK LEVEL B. Comp 50 50 50 COMP:OFFON		La page de réglage d'effet apparait.
2.	Sélectionnez le réglage "Quick" voulu. U**: User Quick Setting P**: Preset Quick Setting U01-1~U50-4: User Patch Setting P01-S1~P50-4: Preset Patch Setting MEMO Pour les divers effets FX-1 et FX-2 ou les réglages Quick ASSIGN 1~8, vous pouvez charger les réglages décrites ci-dessous. • Chaque effet de FX-1 ou FX-2 (vous pouvez charger les réglages séparé-ment pour FX1 et FX2.) U01-1.1~U50-4.2: Réglage de Patch utiliser P01-1.1~P50-4.2: Réglage de Patch préprogrammé • ASSIGN (vous pouvez charger les réglages séparément pour ASSIGN 1~8) U01-1.1~U50-4.8: Réglage de Patch utiliser P01-1.1~P50-4.8: Réglage de Patch préprogrammé	MEMO • Lorsque vous avez sélectionné FX-1 ou FX-2 à l'étape 1, les réglages de l'effet sélectionné par le paramètre FX1/FX2 Select (p. 105) sont modifiés. • Si vous poulez attribuer un nom au Patch ou en modifier le nom, voirz la section "Nommer un Patch (PATCH NAME)" (p. 42) avant d'effectuer la sauvegarde. • Pour sauvegarder le son avec les nouveaux réglages, suivez la procédure désrite sous "Sauvegarder un Patch (PATCH WRITE)" (p. 43).

Alterner l'affichage des commandes et de la liste

Vous pouvez choisir l'affichage de la page de réglage des effets et opter pour l'affichage des commandes ou de la liste.

1.

EFFECTS SELECT

COMP

~

REVERSE

Chaque pression sur ce bouton alterne l'affichage des commandes et de la liste.

Seuls les paramètres principaux apparaissent dans l'affichage des commandes, ce qui permet de les régler rapidement. Pour afficher tous les paramètres, sélectionnéz la liste.

COMPRESSOR Quick:----User Setting TYPE SUS-ATTACK LEVEL B.Comp 50 50 50 COMPRESSION

Régler les paramètres

Chaque effet comprend différents types de paramètres. Vous pouvez créer des sons avec plus de précision en éditant chacun de ces paramètres individuellement.

La page de réglage d'effet apparait.

Réglez les paramètres.

1. Pour régler les paramètres d'un autre effet, recommentce les opérations 1 et 2.

• [FX-1] et [FX-2] affichent les réglages de l'effet sélectionné.
• Une pression sur [MASTER/PEDAL FX] affiche la page "MST/PDL FX".

Certains effets disposent de plusieurs pages de paramètres. Utilisez les boutons [ ] et [ ] pour changer de page.

• Si vous voulez attribuer un nom au Patch ou en modifier le nom, voyagez la section "Nommer un Patch (PACK NAME)" (p. 42) avant d'effectuer la sauvegarde.
• Pour sauvegarder le son avec les nouveaux réglages, suivez la méthode décrite sous "Sauvegarder un Patch (PATCH WRITE)" (p. 43).

Utiliser les commandes PARAMETER

Aux pages d'effets, les commandes réglement les paramètres affichés à l'écran.

Régler l'égalisation (EQ) (equalizer)

À la page "EQ", [DISPLAY MODE] vous permet de changer l'affichage pour visualiser les réglages sous forme graphique. Utilisez les boutons [▲] et [▶] pour changer de page onglet et servez-vous des commandes P1~P4 pour régler les paramètres respectifs.

Vous pouvez faire de même pour régler les divers paramètres "PARA EQ" pour FX-1 et FX-2.

Pour en savoir plus, voyez "EQ (Equalizer)" (p. 105).

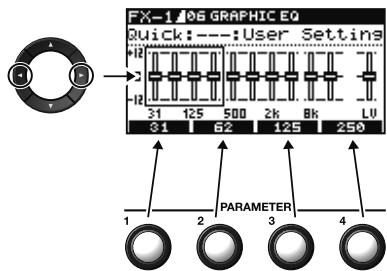

Réglages 'graphic EQ' pour fx-1/2

À la page "GRAPHIC EQ" pour FX-1 ou FX-2, [DISPLAY MODE] vous permet de changer l'affichage pour visualiser les réglages sous forme de série de curseurs.

Sélectionnez la plage que vous voulez régler avec [ ] et

[▶] puis réglez les différents paramètres avec les commandes P1~P4.

Pour en savoir plus, consultez "GRAPHIC EQ (Graphic Equalizer)" (p. 108).

Changer l'ordre de connexion des effets (FX chain)

Voici comment vous pouvez modifier l'ordre des effets :

La page "MST/PDL FX" apparait.
MIST/PDL FX/PressiENTER MASTER BPM /FX ASSIGN
Sélectionnez "FX CHAIN".
MIST/PDL FX/PressiENTER FX CHAIN ABCD CHCHIN SELECT NAME
La page "FX CHAIN" apparait.
FX CHAIN F=12345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567891012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678	L'icône affichée à la page "FX CHAIN" indique l'état des effets. Effet actif Effet coupé Effet sélectionné (déplacable)

Choisissez l'effet à déplacer.

Astuce

Une pression sur le bouton de l'effet déplace le sélectionne.

CMP	Compressor/Limiter	OLY	Delay	FV	Foot Volume
OD	OD/DS	CHO	Chorus	S-R	Send/Return
AMR	PREAMP	REV	Reverb	DET	Sortie numéri-que/USB
EQ	EQ	FDL	Pedal FX		Prise INPUT
FX1	FX-1	HS1	Noise Suppressor1		Prise OUTPUT
FX2	FX-2	HS2	Noise Suppressor2

Déplacez l'effet à l'endroit où vous voulez l'insérer.

1. Pour effectuer d'autres changements, recommencez les opérations 4 et 5.

• Une pression sur le bouton [CATEGORY/ENTER] ou sur le bouton EFFECTS SELECT correspondant à l'effet sélectionné active ou coupe l'effet.
• Il y a deux voies d'effets : le canal A (supérieur) et le canal B (inférieur). [CHANNEL SELECT] permet de sélectionner un canal.

et ne peuvent pas être déplacés.

• Si vous voulez attribuer un nom au Patch ou en modifier le nom, voir la section "Nommer un Patch (PACK NAME)" (p. 42) avant d'effectuer la sauvegarde.
• Pour sauvegarder le nom avec les nouveaux réglages, suivez la procédure décrite sous "Sauvegarder un Patch (PATCH WRITE)" (p. 43).

Indicateur du niveau du signal d'effet

Vous pouvez visualiser le niveau de sortie de chaque effet dans le coin supérieur droit de la page "FX CHAIN".

Pour vérifier le niveau de sortie du signal d'effet, amenez le curseur sur l'effet en question.

Voulez visualiser le niveau des signaux arrivant à la prise INPUT en sélectionnant "".

Sélectionnez " pour afficher le niveau de sortie des signaux du GT-10B.

Utiliser deux types d'effets différents (channel select)

Le GT-10B dispose de deux voies ou canaux d'effets (EFFECT CHANNEL). Vous pouvez en tirer profit en alternant ou en mixant les canaux en fonction de vos besoins.

La page “MST/PDL FX” apparait.
1.	Sélectionnez “CH SELECT”.
2.	La page “CH SELECT” apparait.
3.	CHANNEL SELECT CH_MODE CH_A SELECT CH_A LEVEL single CH_A 100 CH_AE
4.	Choisissez un réglage pour “Ch.Mode”.

Réglage	Explication		Réglage	Explication
Single	A B	Seul le canal sélectionné par "Ch.Select" ou [CHANNEL SELECT] est utilisé.	Dynamic SW	A B Détection du niveau d'entrée	Inversion des canaux A et B en fonction du niveau d'entrée de laasse. Permet de changer le son en fonction de la dynamique du jeu sur les cordes.
Dual Mix	A B	Les sorties des canaux A et B sont mélangées.	Dynamic A	Pilote le niveau du canal A. Le niveau du canal B est fixe.
Dual L/R	A B	Le canal A est envoyé à la sortie gauche et le canal B à la sortie droite.	Dynamic B	Pilote le niveau du canal B. Le niveau du canal A est fixe.
Freq Divide	Basses fréquences Hautes fréquences	Les basses fréquences sont assignées au canal A et les hauteures fréquences au canal B.

Grouper les patches en catégories (CATEGORY)

Vous pouvez assigner les Patches à des catégories.

1.	Sélectionnez le Patch à inclure dans une catégorie.
2.	La page “MST/PDL FX” apparait.
	MST/PDL FX / PRÉSIENTER MASTER BPM KEY ASSIGN
3.	Sélectionnez “NAME”.
	MST/PDL FX / PRÉSIENTER PATCH NAME ABCD FOX CH. CHAIN SELECT NAME
4.	La page “PATCH NAME” apparait.
5.	Sélectionnez une catégorie.	MEMO • Si vous voulez attribuer un nom au Patch ou en modifier le nom, voiriez la section “Nommer un Patch (PATCH NAME)” (p. 42) avant d'effectuer la sauvegarde. • Pour sauvégarder le nom avec les nouveaux régles, suivez la procédure désrite sous “Sauvegarder un Patch (PATCH WRITE)” (p. 43).
	Sélectionnez une catégorie.
	CATEGORIES “USER 1” GT-100 ABCDEF GHJKLMNOPQRSTUVWXYZ
	CURSOR : INS KEYWD A0! A3<>A1 CATG

Nommer des catégories utiliser (category NAME)

La fonction "CATEGORY" propose dix catégories utilisées (USER1~10) que vous pouvez nommer comme vous le voulez.

La page "SYSTEM MENU" apparait.
SYSTEM MENU Présenter PATCH SEARCH Patch Search TUNER INPUT/ OUTPUT PATCH EDIT
Sélectionnez "CATEGORY NAME".
SYSTEM MENU Présenter USER CATEGORY NAME LCD MIDI USB ABC CATEGORIES NAME
La page "CATEGORY NAME" apparait.
CATEGORY NAME USER CATEGORY 1 USER 1 A B C D E F G H I J K L M N O P R S T U W X Y Z O: CURSOR :INS :DEL VAL :A0! :3<>A :CATG
Sélectionnez le nom de la catégorie à éoperator.
Suivez la procédure désrite sous "Nommer un Patch (PACK NAME)" (p. 42) pour chan- ger le nom de la catégorie.
EXIT deux fois. La page principale apparait.		MEMO Les noms de-catégories sont des paramètres sys- tème. Ils sont donc sauvégardés au moment où ils sont entrés, sans recours à la fonction "Write".

Nommer un PATCH (PATCH NAME)

Chaque Patch peut se voir attribuer un nom (PACK NAME) de seized caractères maximum. Choisissez un nom dérivant sommairement l'effet ou évouant le nom du morceau.

1.	Sélectionnez le Patch à nommer.
2.	La page “MST/PDL FX” apparaît.
	MST/PDL FX Présenter MASTER BPM KEY ASSIGN
3.	Sélectionnez “NAME”.
	MST/PDL FX Présenter PATCH NAME ABCDHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCHCH CH
4.	La page “PATCH NAME” apparaît.
	PATCH NAME CATEGORY:USER 1 GT-10B ABCDEFGHIJKLMNOPQRSTUWXYZ 0:CURSOR :INS :DEL KEYWD AB! AOKAR CATG
5.	Amenez le curseur sur le caractère à changer.
6.	Sélectionnez le caractère.

Vous pouvez effectuer les opérations suivantes.

Opération	Description	Opération	Description
	Insère un espace à la position du%Hurier.		Efface le caractère et décale les caractères suivants vers la gauche.
1	Insère un mot de passer associé au Patch à la position du%Hurier.	2	Affiche successivement les lettres, les chiffres et les symboles.
3	Alterne majuscules et minuscules.	4	Détermine la catégorie du Patch. Voyez "Grouper les Patches en catégorie (CATEGORY)" (p. 40).

1. Si vous voulez poursuivre l'édition, répétez les étapes 5 et 6.

Pour sauvegarder le nom avec les nouveaux réglages, suivez la méthode décrite sous "Sauvegarder un Patch (PATCH WRITE)" (p. 43).

Sauvegarder un PATCH (PATCH WRITE)

Pour sauvegarder les nouveaux réglages, utilisez la fonction "Write".

Le son du Patch de destination est remplacé par le nouveau son.

1. WRITE La page “PATCH WRITE” apparait.		MEMO Si le Patch sélectionné n’a pas été modifié, la page “PATCH COPY” apparait.
2.	Choisissez le Patch utilisateur de destination.	MEMO Pour annuler la sauvegarde, appuyez sur [EXIT]. La page principale réapparaît.
	Write to U01-1 GT-10B WRITE:EXECUTE COMP - MST:QUICK FX WRITE DISPLAY: patches NAME	Astuce Vous pouze également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pédales” (p. 31) pourCHOIsir le Patch de destin nation.
3. WRITE Le GT-10B sauvegarde les nouveaux régages dans le Patch de destin nation.		MEMO Si vous voulez attribuer un nom au Patch ou en modifier le nom, voyagez la section “Nommer un Patch (PATCH NAME)” (p. 42) avant d’effectuer la sauvegarde.

Copier des patches (PATCH COPY)

Vous pouvez copier un Patch utilisé ou préprogrammé dans un Patch utilisé.

Le son du Patch de destination est remplacé par le nouveau son.

1.	Sélectionnez le Patch à copier.	cf. “Sélectionner un son (Patch Change)” (p. 30)
2.	La page “PACK COPY” apparait.	MEMO Si le Patch sélectionné a été modifié, la page “PACK WRITE” apparait.
3.	Choisissez le Patch utilisateur de destination.	MEMO Pour annuler l'opération, appuyez sur [EXIT]. La page principale réappaît. Astuce Vous peuvent également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pèdaires” (p. 31) pour sélectionner le Patch de destination.
4.	Le GT-10B copy le Patch sélectionné à l'étape 1 dans la destinationCHOISIE.

Échanger des patches (PATCH exchange)

Sur le GT-10B, vous pouvez échanger les positions de deux Patches utilisés. La procédure est décrite ci-dessous.

1.	Sélectionnez le premier Patch de l'échange.	cf. “Sélectionner un son (Patch Change)” (p. 30)
2.	La page “PATCH COPY” apparait.	MEMO Si le Patch sélectionné a été modifié, la page “PATCH WRITE” apparait.
3.	Sélectionnez la page “PATCH EXCHANGE” (onglet 2).
	EXCHANGE 1/2 Exchange U01-1 GT-10B WRITE: EXECUTE COMP - (MS) QUICK FX WRITE
4.	Sélectionnez le second Patch utilisateur de l'échange.	MEMO Pour annuler l'opération, appuyez sur [EXIT]. La page principale réapparaît. Astuce Vous pouvez également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pédales” (p. 31) pour selectionner la destination de l'échange.
5.	Le GT-10B échange les positions des deux Patchs utilisateur.

Initialisation d'un PATCH (PATCH INITIALIZE)

Vous pouvez rétablir les réglages d'usine originaux ("initialiser") des Patchs utilisés. Cela vous permet de créer de nouveaux Patchs en partant de zéro.

Toutes les modifications apportées au Patch sont perdues après l'initialisation.

1.	WRITE	La page “PATCH COPY” apparait.	MEMO Si le Patch sélectionné a été modifié, la page “PATCH WRITE” apparait.
2.	Sélectionnez la page “PATCH INITIALIZE” (onglet 3).
	INITIALIZE U01-1 GT-10B WRITE:EXECUTE COMP -MST:QUICK FX WRITE
3.	Sélectionnez le Patch utilisé à initiaiser.		MEMO Pour annuler l'initialisation, appuyez sur [EXIT]. La page principale réapparaît. Astuce Vous peuvent également suivre la procédure déscribe dans la section “Sélectionner un Patch avec les pédales” (p. 31) pour désirer le Patch à initiaïser.
4.	WRITE	Le motif sélectionné est reproduit.

Sauvegarder les réglages par effets (quick FX write)

Vous pouvez sauvegarder vos réglages non seulement dans des Patches mais aussi par effets individuels.

Comme vous pouvez utiliser ces réglages dans d'autres Patches, à l'instar des réglages rapides préprogrammés ("Preset Quick Settings", p. 35), vous pouvez sauvegarder vos propres réglages et les exploiter ultérieurement dans vos nouveaux Patches ("User Quick Settings").

Effets pouvant être sauvegardés

COMP

FX-1/FX-2

PEDAL FX WAH et Pedal Bend

OD/DS

• DELAY

SEND/RETURN

• PREAMP
• CHORUS
• ASSIGN1-8

• REVERB

WRITE

La page "PATCH COPY" apparaît.

La page "QUICK FX WRITE" apparaît.

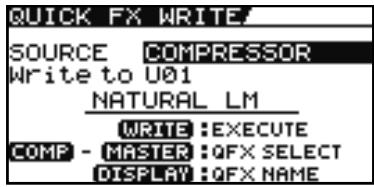

Sélectionnez les réglages d'effet à sauvegarder.

La page de sélection de la destination de sauvegarde des réglages apparait.

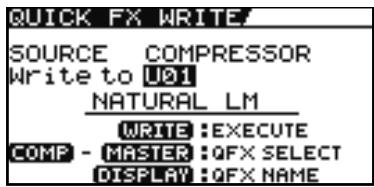

Amenez le curseur sur "Write to".

Sélectionnez la destination pour les réglages.

WRITE

Les réglages sont sauvegardés.

Si le Patch sélectionné a été modifié, la page "PATCH WRITE" apparait.

• Pour sauvegarder les réglages "ASSIGN 1~8" (p.51), réglez le paramètre "SOURCE" sur "ASSIGN 1~8".
• Les réglages des effets sélectionnés pour FX Select (p. 105) sont sauvegardés pour FX-1/FX-2.
• Les effets suivants changent avec chaque pression sur [MASTER/PEDAL FX].
• PEDAL WAH
• PEDAL BEND - SEND/RETURN
• ASSIGN 1~8

Si vous voulez changer le nom du réglage utilisé "Quick" (12 caractères), appuyez sur [DISPLAY MODE]. Pour savoir comment changer le nom, suivez les étapes 4~6 sous "Nommer un Patch (PATCH NAME)" (p. 42).

Échanger les réglages d'effets des canaux

Echanger les réglages des deux canaux d'effets.

1.	WRITE	La page “PATCH COPY” apparaît.	MEMO Si le Patch sélectionné a été modifié, la page “PATCH WRITE” apparaît.
2.	CHANNEL SELECT A B	La page “CH A/B UTILITY” apparaît.
		CH A/B UTILITY Exchange? Chain Ch.A ↔ B WRITE:EXECUTE
3.	WRITE	Cette opération échange les régliages des canaux A et B dans la chaine d'effets (FX CHAIN).

Assigner des fonctions aux commandes de la page principale

Vous pouvez changer les fonctions des commandes PARAMETER.

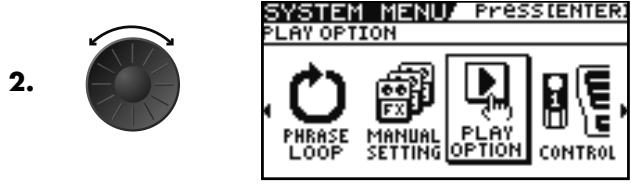

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "CONTROL".
		SYSTEM MENU PresstENTER CONTROLLER FX PHRASE MANUAL PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page "CONTROLLER" apparait.
4.		Sélectionnez la page "SYS KNOB SETTING" (onglet 1).
		CONTROLLER 1 mm SYS KNOB SETTING Knob P1:MASTER:Low Knob P2:MASTER:Mid Knob P3:MASTER:High Knob P4:Patch Level
5.		Sélectionnez une commande (P1~P4) dont vous voulez chan- ger l'assignation.
6.		Modifiez les réglages de paramètres.	cf. Pour en savoir plus sur les réglages, voirez "SYS KNOB SETTING (System Knob Setting)" (p. 137).
7.	Pour changer le paramètre assigné à un autre contrôleur, recommencerez les opé- rations 5~6.
8.	EXIT x2	La page principale apparaît.	MEMO Les paramètres "CONTROLLER" sont des para- mètres système. Ils sont donc sauvégardés au moment où ils sont entrés sans recours à la fon- tion "Write".

Fonctions assignées en permanence aux pédales ctl/exp (pedal function)

Vous pouvez sauvegarder les assignations de paramètres aux pédales CTL et EXP ainsi qu'au commutateur de pédale d'expression (EXP PEDAL SW) comme réglage système du GT-10B.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "CONTROL".
		SYSTEM MENU PRÉSIENTER CONTROLLER PHRASE MANUAL PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page "CONTROLER" apparait.
		CONTROLLER 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 17777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777
5.		Sélectionnez "Prefernc".
6.		Réglez le paramètre "Prefernc" sur "System".
7.		Sélectionnez le paramètre du contrôleur dont vous foulez changer le réglage.
8.		Modifiez les régliages de paramètres.	cf. Pour en savoir plus sur les régliages, voirez "Function" (p.138).
9.		Pour changer le paramètre assigné à un autre contrôleur, reconnexe les opérations 4~6.
10.	EXIT x2	La page principale apparaît.	MEMO Les paramètres "CONTROLLER" sont des paramètres système. Ils sont donc sauvégardés au moment où ils sont entrés sans recours à la fonction "Write".

Exemple de réglage de la fonction d'une PEDALE

En réglant les paramètres de la page "EXP1 PEDAL SETTING" comme illustré ci-dessous, vous pouvez utiliser en permanence la pédale EXP du GT-10B comme pédale wah.

Prefernc:	System
Function:	WAH
Min:	0
Max:	100

Régler les fonctions des pédales ctl/exp par patch (PEDAL FX)

Cette procédure détermine la fonction des contrôleurs du GT-10B (pédales CTL/EXP, commutateur EXP PEDAL SW) pour les Patches individuels.

• Réglez le paramètre "Preference" des pédales CTL/EXP et du commutateur EXP PEDAL SW (p. 137) sur "Patch".
• Master/ PedAL FX La page "MST/PDL FX" apparaît.

Sélectionnez "PEDAL/FX".

La page "PDL: CTL/EXP" apparait.

Effectuez les réglages de paramètres.

P1: Pédale CTL1

P2: Pédale CTL2

P3: EXP PEDAL SW

P4: Pédale EXP

Chaque pression sur [DISPLAY MODE] alterne l'affichage des commandes et de la liste.

• Certains paramètres de la pédale EXP ont plusieurs pages onglets de réglages. Utilisez les boutons [▲] et [▶] pour changer de page.
• Chaque pression sur [MASTER/PEDAL FX] change la fonction de la pédale EXP de la façon suivante.

Paramètre	Fonctions
Foot Volume	Pédale de volume normale (sans commutation activée/coupée)
Pedal Bend	Pedal Bend On/Off
WAH	Wah On/Off
PB/FV	Pedal Bend, Foot Volume
WAH/FV	Wah, Foot Volume

Le réglage sélectionné est affiché de façon contrastée dans le coin inférieur droit de l'écran.

Voyez "SW&PDL FUNCTION" (p. 122).

1. Pour sauvegarder les réglages, utilisez la fonction "Write" (p. 43).

Réglages 'quick' pour la fonction de la pédale EXP

La sélection de ces réglages tout prêts (réglages "Quick") vous permet d’attribuer instantanément des valeurs optimales aux paramètres. Les réglages sont effectifs de façon aussi simple que rapide, ce qui vous évite de devoir régler chaque paramètre individuellement.

1. Effectuez les opérations 1~3 décrites sous "Régler les fonctions des pédales CTL/EXP par Patch (PEDAL FX)" (p. 49) pour afficher la page "PDL: CTL/EXP".

2.	4	Choisissez "WAH/FV, PB/FV, WAH" ou "PB".
3.		La page "PDL:WAH" ou "PDL:PEDAL BEND" apparaît.
		POL:WAH (12 11 Quick:----User Setting TYPE PEDAL MAX EFFECT LEVEL B.WAH 0 100 100 MASTER:OFFON
4.		Choisissez un réglage "Quick" (P**, U**).

Affichage	Explication
Quick:U**	Réglages "Quick" utiliser
Quick:P**	Réglages "Quick" préprogrammés
U01-1~U50-4	Patch utiliser	MEMO Lorsque vous sélectionnez un Patch utilisé ou préprogrammé, vous pouvez utiliser son réglage d'assignation tel quel.
P01-1-P50-4	Patch préprogrammé

1. Pour sauvegarder les réglages, utilisez la fonction "Write" (p. 43).

Affichage de messages "SYSTEM/CONTROLLER

Ces messages apparaissent quand le paramètre "Preference" du contrôleur dont vous tentez de changer les règles (page "CONTROLLER", p. 137) est réglé sur "System".

Cela signifie que les réglages de la page "PDL: CTL/EXP", qui sont des paramètres de Patch, n'ont aucun effet.

Pour activer les réglages de la page "PDL: CTL/EXP", réglez le paramètre "Prefernc" sur "Patch" au préalable.

Pour supprimer ce message, appuyez sur [EXIT].

Assignation des fonctions aux contrôleurs par patches (assign)

Vous pouvez effectuer pour chaque Patch les réglages pour les pédales CTL/EXP, le commutateur EXP PEDAL SW et les contrôleurs externes (commutateur au pied et pédale d'expression) branchés aux prises EXP PEDAL 2/CTL 3,4 en face arrière. Vous pouvez sauvegarder jusqu'à huit réglages distincts par Patch (assignations 1~8) déterminant les paramètres contrôlés par les différents contrôleurs.

• Réglez le paramètre “Préférence” des pédales CTL/EXP et du commutateur EXP PEDAL SW (p. 137) sur “Patch”.

Réglages 'quick

Lorsque vous sélectionnez des réglages prêts à l'utilisation (réglages "Quick"), les paramètres appropriés sont instantanément régés sur leurs valeurs optimes. Ceci vous permet d'effectuer facilement les réglages, que de régler individuellement tous les paramètres.

1.	MASTER/ PedAL FX	La page "MST/PDL FX" apparaît.
2.		Sélectionnez "ASSIGN".
		MST/PDL FX PrésstENTER ASSIGN
		BPM /KEY ASSIGN
3.	CATEGORY/ ENTER	La page "ASSIGN" apparaît.
		ASSIGN No.1 1 mmmm Quick:----User Settings TARGET COMP On/Off Source CTL 12345678 MASTER:OFFON
4.		Sélectionnez un des numérios "ASSIGN" (1~8).
5.	MASTER/ PEDAL FX	Réglez le numéro "ASSIGN" sélectionné sur "On".	MEMO Chaque pression sur [MASTER/PEDAL FX] active et coupe alternativement l'assignation (ASSIGN). Quand il est activé, le numéro d'assignation situé dans le coin inférieur gauche de l'écran et l'indication "ON" dans le coin inférieur droit sont contras-tés. Les régles ASSIGN non utilisés doivent être régles sur "Off".
6.		Choisissez un réglage "Quick" (P**, U**).

Affichage	Explication
Quick:U**	Réglages “Quick” utiliser
Quick:P**	Réglages “Quick” préprogrammés
U01-1.1~U50-4.8	Patch utiliser	MEMO Lorsque vous sélectionnez un Patch utilisé ou préprogrammé, vous pouvez utiliser son réglage d'assignation telquel.
P01-1.1-P50-4.8	Patch préprogrammé

1. Si vous pouvez utiliser les réglages "Quick" pour d'autres assignments, répétez les étapes 4-8.
2. Pour sauvegarder les réglages, utilisez la fonction "Write" (p. 43).

Réglages manuels

Les réglages manuels vous permettent de désigner individuellement les assignations de paramètres aux contrôleurs.

1.	MASTER/ Pedal FX La page "MST/PDL FX" apparait.
2.	Sélectionnez "ASSIGN".
	MAST/POL FX PressENTER ASSIGN
	BPM /KEY PDL FX ASSIGN
3.	La page "ASSIGN" apparait.
	ASSIGN No.i j 1 1111111 Quick:---User Settings
	TARGET COMP CTL1 PEDAL 12345678	L'affichage par icônes n'affiche que les paramètres "TARGET" et "SOURCE". Pour afficher tous les paramètres, sélectionnez la liste. Pour en savoir plus sur les paramètres, voyagez "ASSIGN 1-8" (p. 126).
4.	Sélectionnez un des numérios "ASSIGN" (1~8).
5.	MAster/ Pedal FX Réglez le numéro "ASSIGN" sélectionné sur "On".	MÉMO Chaque pression sur [MASTER/PEDAL FX] active et coupe alternativement l'assignation (ASSIGN). Quand il est activé, le numéro d'assignation situé dans le coin inférieur gauche de l'écran et l'indication "On" dans le coin inférieur droit sont contras-tés. Les régles ASSIGN non utilisés doivent être régliés sur "Off".
6.	Sélectionnez le contrôleur que vous foulez modifier.
7.	Sélectionnez le paramètre devant être piloté.	Astuce Vouces peuvent sélectionner rapidly le paramètre voulu en utilisant la commande P1 pour par-courir plus vite les possibilités.
8.	Pour effectuer d'autres assignations, repêtez les étapes 4~7
9.	Pour saugevarder les réglages, utiliser la fonction "Write" (p. 43).

Paramètres pouvant être régés dans la liste

Cette section décrit les paramètres pouvant être régés quand vous optez pour l'affichage sous forme de liste de la page "ASSIGN".

Chaque pression sur [DISPLAY MODE] alterne l'affichage des commandes et de la liste.

• L'exemple ci-dessous utilise ASSIGN 1.

Paramètre	Explication
Target	Sélectionne le paramètre à piloter.
Min	Détermine la valeur minimum de la plage du paramètre.
Max	Détermine la valeur maximum de la plage du paramètre.

Paramètre	Explication
Source	Sélectionne le contrôleur pilotant la fonction.
Src Mode	Moment	L'état normal est "coupé" (valeur minimum); il n'y a contact ("activé": valeur maximum) que tant que vous appuyez sur le commutateur au pied.
	Toggle	Le réglage alterne entre "On" (valeur maximum) et "Off" (valeur minimum) à chaque pression sur le commutateur.
ActRngLo	Détermine la valeur minimum de la plage de réglage du paramètre.
ActRngHi	Détermine la valeur maximum de la plage de réglage du paramètre.

Pour en savoir plus sur les paramètres, voyez "ASSIGN 1-8" (p. 126).

Plage de changement des paramètres

La valeur du paramètre sélectionné comme cible ("Target") varie sur la plage définie par les valeurs "Min" et "Max", déterminées sur le GT-10B. Lorsque vous utilisez un commutateur au pied ou tout autre contrôleur faisant office de commutateur, la valeur "Min" est sélectionnée quand le commutateur est coupé (FERMÉ), la valeur "Max" quand il est activé (OUVERT).

Vous pouvez ainsi déterminer la plage de variation de la valeur d'un paramètre lorsque la source (le contrôleur) utilisée est une pédale d'expression ou tout autre contrôleur générant un changement de valeur continue. De même, lorsque la cible (le contrôle) est de type On/Off, la valeur centrale des données reçues est utilisée comme valeur de séparation entre l'activation et la coupure.

Avec un commutateur au pied :

Activation/coupure d'un paramètre On/Off avec la pédale EXP:

Avec la pédale EXP :

• La plage pouvant être sélectionnée change selon le réglage de la cible.
• Lorsque le "minimum" est réglé sur une valeur supérieure au "maximum", la variation du paramètre est inversée.
• Les valeurs des paramètres peuvent varier si la cible est modifiée suite au réglage des valeurs "minimum" et "maximum". Si vous avez changé la cible, veillez à vérifier les réglages "minimum" et "maximum".

Plage opérationnelle du contrôleur

Ce paramètre détermine la plage opérationnelle de variation de la valeur d'un paramètre lorsque la source utilisée est une pédale d'expression ou tout autre contrôleur qui change la valeur en continu. Si le contrôleur quitte la plage opérationnelle, la valeur ne change plus. Elle s'arrête au niveau "minimum" ou "maximum".

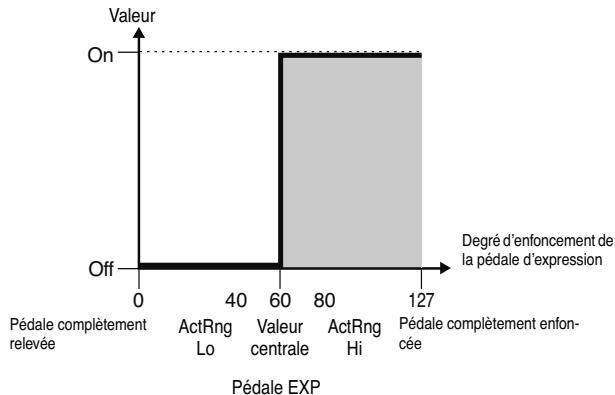

Exemple : Quand ActRngLo : 40, ActRngHi : 80

Lorsque vous utilisez un commutateur au pied ou tout autre contrôle à commutation comme source, conservez les réglages "ActRngLo: 0" et "ActRngHi: 127". Avec certains paramètres, il peut arriver que la valeur ne change pas.

Exemples de réglages d'assignation

Le réglage des paramètres ci-dessous vous permet d'utiliser la pédale EXP du GT-10B pour piloter le paramètre "UNI-V Rate".

Activer la pédale d'expression virtuelle (internal pedal)

Le GT-10B dispose d'une fonction de pédale interne virtuelle ("Internal Pedal"). Cette fonction assigne des paramètres spécifiques à une pédale d'expression virtuelle (la pédale interne), permettant de faire varier le volume et le timbre en temps réel, comme avec une pédale d'expression.

Le système de pédale interne ("Internal Pedal") offre les trois fonctions suivantes, vous permettant de sélectionner la "Source" de chaque assignation (1~8) des "Réglages manuels" (p. 52).

• Quand "Internal Pedal" ou "Wave Pedal" est utilisé, règlez "ASSIGN Src Mode" sur "Moment".

Avec le déclenchement que vous avez sélectionné, vous pouvez utiliser la pédale d'expression virtuelle. Si vous avez réglé "INTERNAL PDL" sur "Source", régalez le paramètre "Int Trig".

Pour en savoir plus sur les paramètres pouvant être pilotés avec "Internal Pedal", voyez "Int Trig (Internal Pedal Trigger)" (p. 126), "Int Time (Internal Pedal Time)" (p. 126) et "Int Curve (Internal Pedal Curve)" (p. 126).

Cette pédale modifie le paramètre sélectionné de façon cyclique avec la pédale d'expression virtuelle. Lorsque vous régalez "Wave Pedal" sur "Source", réglez les paramètres "WaveRate" et "Waveform".

Pour en savoir plus sur les paramètres pouvant être pilotés avec "Wave Pedal", voyez "WaveRate (Wave Pedal Rate)" (p. 126) et "Waveform (Wave Pedal Form)" (p. 126).

Le paramètre choisi comme cible varie en fonction du niveau d'entrée.

Pour régler la sensibilité d'entrée, utilisez le paramètre "INPUT SENS" (p. 127).

Activer/couper les effets avec les pédales BANK et les pédales numérotées (manual mode)

Le GT-10B propose le mode manuel permettant d'utiliser les pédales pour activer/couper des effets spécifiques.

En mode manuel, vous pouvez activer/couper les effets sans modifier le numéro de Patch.

Activer le mode manuel

Appuyez plusieurs fois sur ce bouton jusqu'à ce que la page suivante apparaisse.

Le mode manuel n'est en vigueur que quand cette page est affichée.

• Vous pouvez appuyer sur [CATEGORY/ ENTER] à cette page pour passer à la page "MANUAL SETTING" (p. 57).
• En réglant "TARGET" sur "Manual Mode Sw" sous "Manual Settings" (p. 52), vous pouvez activer et couper le mode manuel.
• En mode "Manual", une pression simultanée sur les boutons [BANK ] et [BANK ] n'aeldom effet sur la fonction "Phrase Loop".

Dès que vous quitterez la page “MANUAL MODE”, vous coupez le mode manuel.

Activer et couper les effets avec les pédales

1. Passez en mode manuel (voyez "Activer le mode manuel" (p. 56)).

etc.

La pédale active/coupe l'effet assigné.

Chaque pression sur la pédale active et coupe alternativement l'effet. Quand l'effet assigné est activé, le témoin au-dessus de la pédale s'allume.

Assigner l'activation/la coupure d'un effet à une pédale

1.	SYSTEM	La page "SYSTEM MENU" apparait.	MEMO Vous pouvez aussi afficher la page "MANUAL SETTING" à partir de la page principale (p. 56).
2.		Sélectionnez "MANUAL SETTING".
		SYSTEM MENU/PRSSIENTER MANUAL MODE SETTING PHRASE LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ ENTER	La page "MANUAL SETTING" apparait.
		MANUAL SETTING MANUAL MODE SETTING Num Dec Num Inc 100/100 2 Chao Fx1 4 FX2 100/100 2 Chao Fx1 4 FX2
4.		Sélectionnez la pédale dont vous poulez changer l'assigna- tion.
5.		Sélectionnez l'effet à assigner à la pédale.
6.	Pour changer le réglage d'une autre pédale, recommencez les opérations 4~5.

Commutations assignables d'effet

Affichage	Explication
Off	Aucune commutation d'effet n'est assignée aux pédales.
Ch.A/B	Alterne les canaux d'effets A et B.
Comp	Active/ coupe "COMP".
OD/DS	Active/ coupe "OD/DS".
Preamp	Active/ coupe "PREAMP/SPEAKER".
EQ	Active/ coupe l'égaliseur.
FX1	Active/ coupe "FX-1".
FX2	Active/ coupe "FX-2".
Delay	Active/ coupe "DELAY".
Chorus	Active/ coupe "CHORUS".
Reverb	Active/ coupe "REVERB".
PdlFX	Active/ coupe "PEDAL FX".
S/R	Active/ coupe "SEND/RETURN".
AmpCtrl	Active/ coupe "AMP CONTROL".
Tuner	Active/ coupe "TUNER".

Affichage	Explication
PL	Active/roupe “PHRASE LOOP”.
PL R/P	Enregistre/reproduit la phrase.
PL Clr	Efface la phrase.
PL M/P	Coupe la reproduction d'une phrase.
BPMTap	Saisie du tempo (Master BPM) en le tapant (“Tap Tempo”).
DlyTap	Saisie du temps de retard par Tap Tempo.
MIDI	Démarriage/arrêt de l'appareil MIDI externe (sesqu'en, par exemple).
MMCPly	Démarriage/arrêt de l'appareil MIDI externe (enregis-treur à disque dur, par exemple).
Lev+10	Augmente le volume du Patch de 10 unités.
Lev+20	Augmente le volume du Patch de 20 unités.
Lev -10	Réduit le volume du Patch de 10 unités.
Lev -20	Réduit le volume du Patch de 20 unités.
NumInc	Sélectionne le Patch suivant au sein de la banque actuelle.
NumDec	Sélectionne le Patch précédent au sein de la banque actuelle.
BnkInc	Sélectionne la banque suivante.
BnkDec	Sélectionne la banque précédente.

Changer de réglages avec les pédales numérotées

Le GT-10B dispose d'une fonction permettant d'activer et de couper l'accordeur, de changer de canal d'effet et d'effectuer d'autres opérations d'une pression sur la pédale portant le numéro du Patch sélectionné.

Vous pouvez ainsi piloter les fonctions suivantes (sauf en mode manuel, p. 56).

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Sélectionnez “Num Pdl Sw”.
5.		Réglez le paramètre “Num Pdl Sw”.

Affichage	Explication
Off	Non utilisé.
Tuner	Active/curpe l'accordeur.
Ch. A/B	Alterne les canaux d'effets A et B.

Qu'est-ce qu'une boucle de phrases?

Ce mode permet d'enregistrer jusqu'à 38 secondes de données audio (en mono) et de reproduire cet enregistrement en boucle. Au cours de la reproduction de la boucle, vous pouvez y ajouter de nouvelles données.

Vous pouvez enregistrer une boucle de phrases avec des effets ou ajouter ces effets ultérieurement. L'ajout ultérieur des effets vous permet de créer des effets spéciaux avec des enregistrements. C'est aussi une bonne façon de tester des sons car vous pouvez modifier les paramètres d'effets en temps réel durant la reproduction de la boucle.

Les phrases enregistrées sont effacées lorsque la fonction "Phrase Loop" est coupée ou à la mise hors tension.

Enregistrer une phrase (REC)

PHRASE LOOP BANK BANK BANK BANK▲.	Clear	Vous passez en attente d'enregistrement (le tímein REC/ DUB clignote).	MEMO • Une nouvelle pression simultanée sur ces deux pédales interruptla reproduction de la bou- cle et coupe la fonction "Phrase Loop". • Vous ne pouvez pas effectuer cette opération en mode manuel.
Appuyez simultané- ment sur les boutons [BANK▼] et [BANK▲].
REC/DB ① PLAY BANK BANK BANK BANK▲.	L'enregistrement commence. (Le tímein REC/DUB s'allume.) Jouez la phrase à enregistrer	Jouez la phrase à enregistrer	MEMO Le temps d'enregistrement maximum en mono est d'environ 38 secondes. Quand l'enregistrement atteint 38 secondes, la reproduction de l'enregistre- ment démarre automatiquement.
REC/DB ① PLAY BANK BANK BANK▲.	L'enregistrement s'accête. (Le tímein REC/DUB s'éteint.) La phrase enregistrée est reproduite en boucle. (Le tímein PLAY s'allume.)

Ajouter un enregistrement à une phrase (DUB)

1. Suivez la procédure décrite sous "Enregistrer une phrase (REC)" (p. 59) puis Lancez la reproduction en boucle. (Le témoin PLAY s'allume.)

L'ajout démarre. (Le témoin REC/DUB s'allume.) Jouez la phrase à ajouter en accompagnant la reproduction en boucle.

L'ajout cesse. (Le témoin REC/DUB s'éteint.) La phrase que vous venez d'enregistrer est combinée à la phrase enregistrée au préalable et l'ensemble est automatiquement produit en boucle. (Le témoin PLAY s'allume.)

L'ajout ou superposition d'un nouvel enregistrement à un enregistrement antérieur est appelé "overdub".

Pour enregistrer des phrases supplémentaires, répétez les étapes 2 et 3.

Effacer une phrase (CLEAR)

La procédure permettant d'effacer une phrase varie en fonction du réglage du paramètre "Clear Pdl".

Pour en savoir plus sur le paramètre "Clear Pdl", voyez "Clear Pdl (Clear Pedal Function)" (p. 61).

Quand le paramètre “Clear Pdl” est régé sur “Clear Only”		Quand le paramètre “Clear Pdl” est régé sur “Mute/Clear”
1.	La phrase est effacée et l'appareil passe en attente d'enregistrement.	1.	Une pression sur cette pédale durant l'enregistrement arrêté ce dernier et l'appareil passe en mode de reproduction coupée (étouffée). (Le témoin PLAY clignote.)Aucun son n'est audible mais la reproduction de la boucle se poursuit au sein du GT-10B.MEMOUne pression sur [BANK▼] quand la reproduction est étouffée rétablit la reproduction normale et la boucle est audible. (Le témoin PLAY s'allume.)
		2.	Une pression sur cette pédale quand le son est coupé (étouffé) efface la phrase et place l'appareil en mode d'attente d'enregistrement.

Paramètres de la fonction 'phrase loop

Vous pouvez changer le réglage de divers paramètres.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PHRASE LOOP”.
		SYSTEM MENU PressEnter PHRASE LOOP PHRASE LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PHRASE LOOP” apparait.
		PHRASE LOOP Mode :Performance Pd1 Mode :Off Rec Mode :Mono Play Lev :100 Clear Pd1: Clear Only ENTER:OFFON
4.		Amenez le curseur sur le paramètre à modifier.
5.		Modifiez les régles de paramètres.

Paramètre/Plage	Explication
Mode
Performance	Enregistre le signal de sortie des effets.Vous pouvez creator des variations très riches en combinant différents sons.	FXEffetPhrasesLoopPhrasesLoopMode= "Patch Edit"Mode= "Performance"
Patch Edit	Enregistre le son avant les effets. Les effets sont appliqués lors de la reproduction de la boucle.Cela vous permet de modifier les réglages d'effets ou de sélectionner有所不同 Patchs.
Pdl Mode (Pedal Mode)
Off	Les pédales BANK ne sont pas utilisées pour la fonction "Phrase Loop". Elle servent donc à sélectionner des banques.AstuceVous pouvez piloter les boucles de phrases en assignant la fonction "Phrase Loop" à une des pédales CTL 1~4 et en conservant la fonction de changement de banque des pédales BANK.
On	Les pédales BANK sont assignées à la fonction "Phrase Loop".
Rec Mode (Recording Mode)
Mono	Les phrases sont enregistrées en mono (max. 38 secondes).
Stereo	Les phrases sont enregistrées en stéréo (max. 19 secondes).
Play Lev (Play Level)
0~120	Règle le volume de lecture des phrases.
Clear Pdl (Clear Pedal Function)
Clear Only	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, les données enregistrées sont effacées et le GT-10B passe en mode d'atte.
Mute/Clear	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, la phrase enregistrée est inaudible (mais les données ne sont pas effacées).Si vous appuyez de nouveau sur [BANK ▲] alors que la phrase est inaudible, les données enregistrées sont effacées et le GT-10B passe en mode STANDBY.

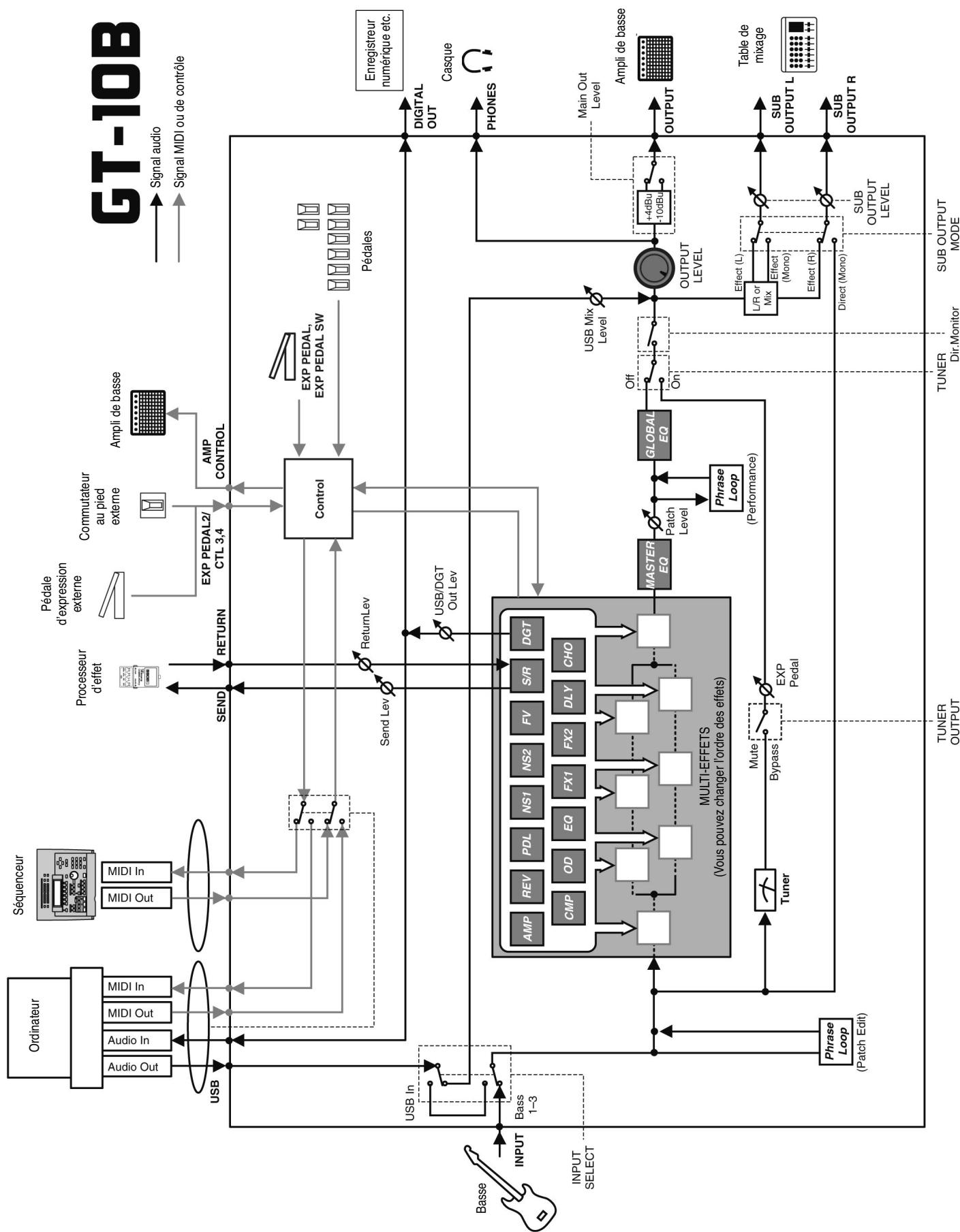

Vue d'ensemble de la fonction 'phrase loop

Quand la fonction "PHRASE LOOP" et le paramètre "Pdl Mode" sont tous deux réglés sur "On", les opérations se déroulent de la façon suivante.

Réglages en fonction de la base branchée (input select)

Le GT-10B dispose de paramètres pour s'adapter à la basse que vous y branchez. Vous avez le choix entre trois types de basses (Bass 1~3). Ceci vous permet d'utiliser le même Patch avec différentes basses.

Lorsque vous réglez le niveau d'entrée et la présence du signal d'entrée, les signaux d'entrée de tous les Patches sont affectés. Notez que les nuances du signal d'effet peuvent varier en fonction du niveau de sortie de la basse, en particulier avec les Patches dont l'effet est contrôlé par le volume de la basse.

La page "SYSTEM MENU" apparait.

Sélectionnez la page "INPUT SELECT" en fonction de la guitare (Bass 1~3).

Commande P2: Règle le niveau d'entrée de la basse. Commande P3: Règle le timbre des hautes fréquences de la basse.

Choisissez "USB In" si vous envoyez des données audio à partir d'un ordinateur via USB (p. 134).

Pour en savoir plus sur les paramètres, voyez "INPUT" (p. 134).

Réglage du son global en fonction de l'environnement (global)

Le GT-10B est équipé d'une fonction permettant de modifier temporairement le timbre de l'ensemble des Patchs. Cette fonction s'appelle "Global". La fonction "Global" permet de modifier temporairement les règles en fonction de vos équipements et de l'environnement d'utilisation, sans vous obliger à modifier les règles de Patch.

Régler le timbre global (global EQ)

Ce réglage global d'égalisation du signal de sortie (OUTPUT) est indépendant des réglages d’égalisation des Patches.

1.	SYSTEM	La page "SYSTEM MENU" apparait.

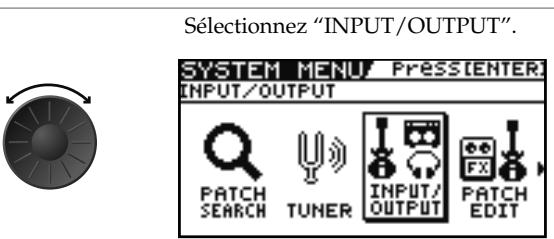

2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU PRÉSSENTER INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "GLOBAL EQ" (onglet 2).
		INPUT/OUTPUT / 2 1 GLOBAL EQ
		Low Gain: 0dB Mid Gain: 0dB Mid Freq: 800Hz Mid Q: 1 High Gain: 0dB
5.		Amenez le curseur sur le paramètre à editor.
6.		Réglez le paramètre.	cf. Pour en savoir plus sur les paramètres, voirz "GLOBAL EQ" (p. 134).

Paramètre	Explication
Low Gain	Règle le timbre du grave.
Mid Gain (Middle Gain)	Règle le timbre du Médium.
Mid Freq (Middle Frequency)	Détermine la fréquence centrale de la bande traitée par “Mid Gain”.
Mid Q (Middle Q)	Largeur de la bande (en partant de la valeur “Mid Freq”) traitée par l'égaliseur. Plus la valeur est élevé, plus la bande est étroite.
High Gain	Égalisation de l’aigu.

Effet global du suppresseur de bruit (total noise suppressor)

Déterminez la valeur seuil globale pour les réglages du suppresseur de bruit dans les Patches individuels. C'est un outil pratique si vous changez de basse durant le jeu ainsi que pour effectuer des réglages en fonction des niveaux de bruit dans différents endroits. Il s'agit d'un réglage global qui ne change pas les réglages des Patches individuels.

Il est sans effet sur les Patches pour lesquels le suppresseur de bruit est désactivé.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT
		TOTAL
		NS Threshold: 0dB
		Rev Level: 100%
		USB/DGT Out Lev: 100%
		USB Mix Level: 100%
		Main Out Level: -10dB
5.		Amenez le curseur sur "NS Threshold".
6.		Réglez le niveau seuil du suppresseur de bruit.	MEMO Sélectionnez une valeur de "0dB" pour les réglages de Patches individuels. cf. Pour en savoir plus sur les paramètres, voyagez "NS Threshold (Noise Suppressor Threshold)" (p. 135).

Régler le niveau global de réverbération (total REVERB)

Vous pouvez ajuster de façon globale le niveau de réverbération des Patches. Cela vous permet d'ajuster l'effet en fonction de l'acoustique de l'endroit où vous jouez.

Ce réglage global ne change pas les réglages des Patches individuels.

Il est sans effet sur les Patches dont la reverb est coupée.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT
		TOTAL
		NS Threshold	0dB
		Rev Level	100%
		USB/DGT Out Lev	100%
		USB Mix Level	100%
		Main Out Level	-10dB
5.		Amenez le curseur sur "Rev Level".
6.		Réglez le niveau de réverbération.	MEMO Sélectionnez une valeur de "100%" pour les régles de Patches individuels. cf. Pour en savoir plus sur les paramètres, voirez "Rev Level (Reverb Level)" (p. 135).

Régler le niveau de sortie de référence selon le matériel branché (main out level)

Vous pouvez régler le niveau de sortie en fonction du matériel branché aux prises OUTPUT.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT
		TOTAL
		NS Threshold: 0dB
		Rev Level: 100%
		USB/DGT Out Lev: 100%
		USB Mix Level: 100%
		Main Out Level: -10dB
5.		Amenez le curseur sur "Main Out Level".
6.		Réglez le niveau de référence.

Réglage	Explication
-10dB	Sélectionné ce réglage si vous avez branché un ampli de basse.
+4dB	Sélectionné cette valeur pour un enregistreur, une console de mixage ou un autre apparéil de niveau ligne.

Régler le niveau de sortie de la prise digital OUT

Yououpouvezreglerle nivaudeforsirtiedesignauxenvoyésàpris DIGITALOUT.

Les signaux numériques sont envoyés à la prise DIGITAL OUT en face arrêté. Vous pouvez y brancher directement un enregistreur numérique et enregistrer vos signaux sans dégradation de la qualité audio.

Les prises DIGITAL OUT et USB transmettent les mêmes signaux audio numériques.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT
		TOTAL
		NS Threshold: 0dB
		Rev Level: 100%
		USB/DGT Out Lev: 100%
		USB Mix Level: 100%
		Main Out Level: -10dB
5.		Amenez le curseur sur "USB/DGT Out Lev".
6.		Réglez le niveau.	.

Changer les signaux envoyés aux prises SUB OUTPUT

Vous pouvezOOSE les signaux envoyés aux prises SUB OUTPUT (XLR).

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU Présenter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "SUB OUTPUT" (onglet 4).
		INPUT/OUTPUT
		SUB OUTPUT
		Mode : L/R
		Level : 100
5.		Amenez le curseur sur "Mode".
6.		Sélectionnez le Mode.

Réglage	Explication
L/R	La sortie stéréo du GT-10B est envoyée tellequelle, sans changement. Choisissez "L/R" si vous voulez enregistrer un signal en stéréo ou transmettre des signaux stéréo à une con-sole de sonorisation.
Effect/Direct	Le signal envoyé à la prise SUB OUTPUT L est la sortie stéréo du GT-10B mixée en mono et le signal envoyé à la prise SUB OUTPUT R est le signal sec (avant effet) mono. MEMO Les paramètres INPUT SELECT, INPUT LEVEL et PRES. sont activités pour le signal d'entrée. Astuce Lors de l'enregistrement, vous pouvez enregistrer le signal direct de laasse sur un canal distinct puis mixer ultérieurement le signal direct avec le signal d'effect lors du mixage final.

Régler le niveau de sortie des prises SUB OUTPUT

Veuillez régler le niveau de sortie des signaux envoyés aux prises SUB OUTPUT (XLR).

Le niveau SUB OUTPUT ne peut pas être réglé avec la commande OUTPUT LEVEL.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU PRÉSSENTER INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "SUB OUTPUT" (onglet 4).
		INPUT/OUTPUT
		SUB OUTPUT
		Mode : L/R
		Level : 100
5.		Amènez le curseur sur "Level".
6.		Réglez le niveau.

Régler le contraste de l'écran (LCD contrast)

Selon la position du GT-10B, il se peut que l'écran (de droite) soit difficile à voir. Dans ce cas, réglez le contraste de l'écran.

La page "SYSTEM MENU" apparaît.

Sélectionnez "LCD".

La page "LCD" apparaît.

Ajustez le contraste pour rendre l'écran bien lisible.

Maintenir le son de l'effet après un changement de patch (patch change mode)

Le GT-10B dispose d'un mode qui est activé lorsque les effets comme la réverbération et le delay sont utilisés et qui permet de maintenir les effets d'un Patch lorsque vous changez de Patch. Si les conditions suivantes relatives aux règles de chaînes d'effets et d'effets sont remplies, vous pouvez entendre la chute de la réverbération ou des répétitions du delay après avoir changé de Patch.

• Les effets sont dans la même chaîne d’effets.
• Quand les paramètres "Delay Type" et "Dly Time" sont identiques
• Lorsque vous coupez/activez d'autres effets ou quand les réglages de paramètres sont identiques

Il peut arriver dans certains cas qu'il n'y ait pas de réverbération en dépit du recours aux réglages indiqués ci-dessus.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Séléctionnez “PLAY OPTION”.
		SYSTEM MENU PressiENTER PLAY OPTION PHRASE MANUAL LOOP SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Patch ChgMode”.
		PLAY OPTION Preamp Mode: Patch Patch ChgMode: Fast Bank Chg Mode: Wait BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: On
5.		Réglez le paramètre “Patch ChgMode”.

Réglage	Explication
Fast	Les Patches changent normalement. L'effet s'arrête lorsque vous changez de mémoire: la réverbération ou le delay du Patch précédent n'est pas conservé.
Smooth	La chute de l'effet précédent est conservée lorsque vous changez de Patch. MEMO Pour garantir un changement en douceur, vous pouvez changer de Patch avec un temps de retard.

Utiliser le même préampli pour tous les patches (preamp mode)

Le GT-10B permet d'effectuer des réglages globaux de préampli utilisés par tous les Patches. Vous avez le choix entre trois types de préampli.

Ceci vous permet d'utiliser le même son d'ampli de basse pour tous vos Patches.

Sélection du préampli système

SYSTEM

La page "SYSTEM MENU" apparait.

Sélectionnez "PLAY OPTION".

PHRASE LOOP

MANUAL SETTING

PLAY OPTION

CONTROL

La page "PLAY OPTION" apparaît.

Amenez le curseur sur "Préamp Mode".

PLAY OPTION

Preampode

Patch ChSh Mode:

Bank Cba Mode:

BankExtentMin

Bank ExtentMax:

EXP Pd1 Hold :

Patch

Fast

Wait

P50

Choisissez un réglage pour le paramètre "Preamp Mode".

Réglage	Explication
Patch	Le préampli du Patch est utilisé. Cela vous permit d'utiliser différents réglages de préampli avec vos Patches.
System1-3	Le préampli système est utilisé et reste le même pour tous les Patches. MEMO Une pression sur EZ TONE [CREATE] règle automatiquement “Preamp Mode” sur “Patch”.

Réglage du préampli système

Si "Preamp Mode" est réglé sur "System1~System3", le nouveau réglage de préampli est sauvegardé comme réglage système.

Le contenu de la mémoire est mis à jour chaque fois que vous changez les réglages.

Sauvegarder le réglage de préampli en cours comme réglage système

Vous pouvez sauvegarder le réglage de préampli en vigueur comme réglage de préampli pour tout le système (System1~System3).

1. WRITE La page “PATCH COPY” apparait.		MEMO Si le Patch sélectionné a été modifié, la page “PATCH WRITE” apparait.
2. Sélctionné la page “SYS PREAMP WRITE”. SYS PREAMP WRITE 1/4 Write to System1 WRITE: EXECUTE
3. Choisissez la mémoire de destination (System1~3).		MEMO Pour annuler la sauvegarde, appuyez sur [EXIT]. La page principale réapparaît.
4. WRITE Les régliages sont sauvégardés.

Limiter la plage de banques pouvant être sélectionnées (Bank Extent)

En limitant la plage de banques pouvant être sélectionnées, vous pouvez régler le GT-10B de sorte que seuls les Patches dont vous avez besoin puissent être sélectionnés.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Séléctionnez "PLAY OPTION".
		SYSTEM MENU PRÉSSENTER PLAY OPTION PREFER LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ ENTER	La page "PLAY OPTION" apparait.
4.		Amenez le curseur sur "BankExtentMin".
		PLAY OPTION Preamp Mode: Patch Patch Ch3Mode: Fast Bank Ch3Mode: Wait BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: On
5.		Réglez la limite inférieure de la plage de banques.
6.		Amenez le curseur sur "BankExtentMax".
7.		Réglez la limite supérieure de la plage de banques.

Régler le moment du changement de patch (bank change mode)

Vous pouvez déterminer si le GT-10B doit ou non charger un autre Patch lorsque vous changez de banque.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
		SYSTEM MENU Pressenter PLAY OPTION PHRASE LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Bank Chg Mode”.
		PLAY OPTION Preamp Mode: Patch Patch ChgMode: Fast Bank Chg Mode: WERT BankExtentMin: U01 BankExtentMax: P50 EXP Pdl Hold: On
5.		Réglez le moment du changement de Patch.

Réglage	Explication
Wait	Bien que l'indication à l'écran affiche le changement de banque quand vous actionnez une pédale BANK, le Patch ne change pas. Il ne change que lorsque vous actionnez une pédale numérotable.
Immed	Le Patch change dès que vous actionnez une pédale BANK ou une pédale numérotable.

Maintenir l'effet de la pédale EXP lors du changement de patch (EXP pedal hold)

Ce réglage détermine si l'effet de la pédale EXP est transféré au nouveau Patch lorsque vous changez de Patch.

La fonction "EXP Pedal Hold" ne fonctionne pas si le mode "Assign Source" est réglé sur "Toggle" (la valeur alterne entre le minimum et le maximum à chaque pression sur la pédale).

La page "SYSTEM MENU" apparaît.

Sélectionnez "PLAY OPTION".

1. Category/ ENTER La page "PLAY OPTION" apparaît.

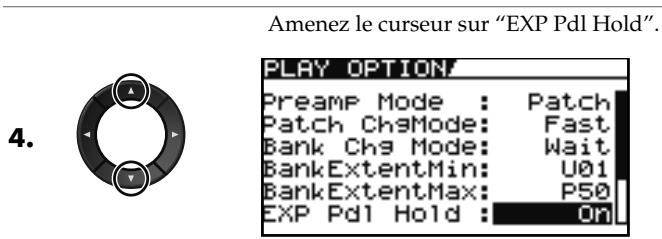

1. Déterminez si l'effet de la pédale EXP

Réglage	Explication
Off	L'effet de la pédale EXP n'est pas maintainu.Example:Si vous changez de Patch alors que le volume est contrôle par la pédale EXP, le volume du nouveau Patch a la valeur définie par ce Patch.Si vous utilisez la pédale EXP, ces informations sont transmises au GT-10B et le volume du Patch change selon le mouvement de la pédale.
On	L'effet de la pédale EXP est maintainu.Example:Si vous changez de Patch alors que le volume est contrôle par la pédale EXP, le volume du nouveau Patch adopte la valeur correspondant à la position actuelle de la pédale (angle).Si la pédale d'expression contrôle l'effet wah pour le nouveau Patch, le volume prend alors la valeur définie par ce Patch et l'effet wah prend la valeur déterminée par la position (l'angle) de la pédale.

Changer le comportement des témoins (pedal indicate)

Si vous le souhaitez, les témoins des pédales coupées peuvent clignoter à faible luminosité.

Cela vous aidera à retrouver les pédales dans des endroits sombres.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
		SYSTEM MENU Présenter PLAY OPTION PRACTICE MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Pdl Indicate”.
		PLAY OPTION BankExtentMin: U01 BankExtentMax: P50 EXP Pdl Hold: On Pdl Indicate: Off Num Pdl Sw: Off Dial Func: Pat&Val
5.		Activez ou coupez la fonction “Pedal Indicate”.

Réglage	Explication
Off	La fonction “Pedal Indicator” est coupée.
On	Les tímoins des pédales coupées clignotent.

Sélection de la fonction de la molette (dial function)

Ce paramètre détermine si la molette peut ou non être utilisée pour sélectionner des Patches.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “PLAY OPTION”.
		SYSTEM MENU PRÉSSENTER PLAY OPTION FRASE LOOP MANUAL SETTING PLAY OPTION CONTROL
3.	CATEGORY/ENTER	La page “PLAY OPTION” apparait.
4.		Amenez le curseur sur “Dial Func”.
		PLAY OPTION BankExtentMin: U01 BankExtentMax: P50 EXP Pd1 Hold: On Pd1 Indicate: Off Num Pd1 Sw: Off Dial Func: Pat&Val
5.		Sélectionnez la fonction de la molette.

Réglage	Explication
Pat&Val	La molette permet de changer de Patch et de modifier les valeurs de paramètres. Vous pouvez ainsi changer de Patch avec les pédales et avec la molette.
Value	La molette sert exclusivement à régler les paramètres.

Rétablir les réglages d'usine (factory reset)

Vous pouvez rétablir les réglages d'usine du GT-10B avec la fonction "Factory Reset". Vous pouvez non seulement rétablir les réglages d'usine du GT-10B mais aussi spécifier la plage de l'initialisation.

1. SYSTEM

La page "SYSTEM MENU" apparaît.

Sélectionnez "FACTORY RESET".

3. CATEGORY/ ENTER

La page "FACTORY RESET" apparaît.

Déterminez la plage des paramètres ramenés à leur réglage d'usine (voyez le tableau ci-dessous).

Plage des paramètres à initialiser

Réglage	Explication
System	Paramètres système
Quick	Réglages utiliser “Quick” 1~10
U01-1-U50-4	Réglages des Patches U01-1~U50-4

5. CATEGORY/ ENTER

Les paramètres de la plage sélectionnée retrouvent leur réglage d'usine.

Calibrer la pédale EXP (pedal calibration)

Bien que la pédale EXP du GT-10B ait été réglée de façon optimale en usine, un usage intensif ou certaines conditions d'utilisation peuvent la dérégler. Si vous êtes confronté à des problèmes tels que l'impossibilité d'utiliser le commutateur EXP PEDAL SW ou de couper complètement le son avec la pédale, suivez la procédure ci-dessous pour recalibrer la pédale.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "PDL CALIBRATION".
		SYSTEM MENU FréssiENTER.PEDAL CALIBRATION
		PDL CALIBRATION Factory RESET
3.		La page "PEDAL CALIBRATION" apparait.
		PEDAL CALIBRATION Set Pedal to Min Then, Press [ENTER]
4.		Enforcez l'arrêt de la pédale EXP.
		Le message "OK" apparait et la page suivante s'affiche.
5.	CATEGORY/ENTER	PEDAL CALIBRATION Set Pedal to Max Then, Press [ENTER]	Si vous appuyez sur [CATEGORY/ENTER] sans enforcer l'arrêt de la pédale EXP ou en l'enfantant insuffisamment, "Out of Range! Set again" apparait à l'écran et vous empêche de pas-ser à l'étape suivante. Corriguez la position de la pédale.
6.		Enforcez l'avant de la pédale EXP.
7.	CATEGORY/ENTER	Le message "OK" apparait et la page suivante s'affiche.	Si vous appuyez sur [CATEGORY/ENTER] sans enforcer l'avant de la pédale EXP ou en l'enfantant insuffisamment, "Out of Range! Set again" apparait à l'écran et vous empêche de pas-ser à l'étape suivante. Corriguez la position de la pédale.
8.		Appuyez à fond sur l'avant de la pédale EXP.

Chapitre 5 réglages globaux

Recommencez les étapes 8 et 9 pour ajuster la pression seuil ("Thres") déclenchant le commutateur de la pédale (le témoin EXP PEDAL SW s'allume et s'éteint).

10.

La sensibilité du commutateur de la pédale (PEDAL SW) est réglée. Le message "COMPLETE!" s'affiche et le calibrage de la pédale est terminé.

Que pouvez-vous faire avec le MIDI?

Sur le GT-10B, vous pouvez réaliser les opérations suivantes avec MIDI.

L'utilisation du MIDI implique que les canaux MIDI des appareils sont correctement réglés. Si le réglage des canaux MIDI est incorrect, le GT-10B ne pourrait pas échanger de données avec d'autres appareils MIDI.

Transmettre des changements de programme

Lorsque vous sélectionnez un Patch sur le GT-10B, vous transmettez simultanément un numéro de programme MIDI correspondant au numéro du Patch. L'appareil MIDI externe modifie alors ses réglages en fonction du numéro de programme reçu.

Transmission de commandes de contrôle

Les données décrivant les actions pédales CTL et EXP, du commutateur EXP PEDAL SW et des dispositifs externes branchés aux prises EXP PEDAL 2/CTL 3, 4 sont produites sous forme de commandes de contrôle. Ces messages peuvent être utilisés (entre autres) pour contrôler les paramètres d'un appareil MIDI externe.

Transférer des données

Vous pouvez utiliser les messages SysEx (System Exclusive) pour transmettre à d'autres appareils MIDI des réglages de sons d’effets et autres données sauvegardées dans le GT-10B. Vous pouvez, par exemple, transférer les mêmes réglages dans un autre GT-10B ou sauvegarder les réglages d’effets sur un séquenceur ou autre appareil.

Changement de patch

Lorsque le GT-10B reçoit des changements de programme d'un appareil MIDI externe, il change simultanément de Patch.

Vous pouvez configurer la correspondance entre les numéros de programme MIDI et les Patches du GT-10B à l'aide de la carte de changements de programme (p. 88). Il peut être intéressant d'établir ces correspondances pour aligner certains effets avec d'autres appareils MIDI.

Les connexions illustrées ci-dessous sont destinées à un séquenceur réalisant automatiquement l'accompagnement d'une musique. Les Patches changent automatiquement à la réception des numéros de programme correspondants accompagnant les données aux endroits que vous avez choisis.

Réception des commandes de contrôle

Durant le jeu, vous pouvez contrôler des paramètres spécifiques en réglant le GT-10B pour qu'il reçoive des commandes de contrôle. Les paramètres à piloter sont spécifiques avec les "Réglages manuels" (p. 52).

Réception de données

Le GT-10B peut recevoir les données transmises par un autre GT-10B ainsi que des données sauvegardées sur un séquenceur.

Échange de messages MIDI entre un ordinateur et le gt-10b

En réglant le paramètre "Driver Mode" sur "Advanced" (p. 95) et en branchant le GT-10B à un PC/Mac par câble USB, vous pouvez échanger des messages MIDI via USB.

Réglez les ports d'entrée et de sortie MIDI de l'ordinateur sur "GT-10B".

Dans ce cas, le transfert de données MIDI via les prises MIDI du via GT-10B est désactivé.

Réglages des fonctions MIDI

Voici une description des fonctions MIDI du GT-10B. Réglez-les à votre convenance en fonction de l'application prévue.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "MIDI".
		SYSTEM MENU PRÉSIENTER MIDI LCD MIDI USB ABC (CATEGORIES NAME)
3.	CATEGORY/ ENTER	La page "MIDI MENU" apparait.
4.		Sélectionnez "SETTING".
		MIDI MENU PRÉSIENTER SETTING PROGRAM MAP B.DUMP
5.	CATEGORY/ ENTER	La page "SETTING" apparait.
		MIDF SETTING Rx Channel: 1 Omni Mode: Omni On Tx Channel: Rx Device ID: 1 Sync Clock: Auto
6.		Sélectionnez le paramètre.
7.		Changez le réglage du paramètre.	MEMO Effectuez tous les régles nécessaires. Pour en savoir plus, voir des pages suivantes.

Réglage du canal de réception MIDI

Spécifiez le canal utilisé pour la réception de messages MIDI.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "Rx Channel".
2. Effectuez le réglage.

1~16

Réglage du paramètre MIDI 'omni mode

Ce paramètre détermine le mode de réception des données MIDI.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "Omni Mode".
2. Effectuez le réglage. Omni On Les messages sont reçus sur tous les canaux, quels que soient les réglages de canaux MIDI.

Omni Off

Les données ne sont reçues que sur le canal sélectionné avec "Rx Channel".

Même lorsque le mode Omni est activé ("Omni Mode" est réglé sur "Omni On"), les seuls messages SysEx reçus concernent l'identifiant de l'appareil ("Device ID").

Réglage du canal de transmission MIDI

Vous pouvez définir le canal MIDI utilisé pour transmettre les messages MIDI.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "Tx Channel".
2. Effectuez le réglage.

1-16, Rx

Lorsqu'il est réglé sur "Rx", ce canal MIDI est identique au canal de réception MIDI.

Réglage du paramètre MIDI 'device ID

Ce paramètre définit le numéro d'identifiant de dispositif MIDI utilisé pour la transmission et la réception de messages SysEx.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "Device ID".
2. Effectuez le réglage.

1~32

Réglage du paramètre MIDI 'sync clock

Spécifie l'horloge utilisée pour synchroniser les vitesses de modulation d'effets et d'autres paramètres à base temporelle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "Sync Clock".
2. Effectuez le réglage.

Auto

La synchronisation repose sur le signal d'horloge MIDI reçu via MIDI. Cependant, les opérations sont automatiquement synchronisées avec l'horloge interne du GT-10B si ce dernier n'est pas en mesure de recevoir les signaux d'horloge externe.

Internal

La synchronisation repose sur l'horloge interne du GT-10B.

• Lorsqu'un appareil MIDI externe est connecté, le tempo maître se synchronise avec le tempo de l'appareil MIDI externe, ce qui désactive le réglage "Master BPM". Pour activer le réglage de tempo interne (Master BPM), réglez le paramètre sur "Internal".
• Lors de la synchronisation avec un signal MIDI Clock externe, des erreurs de réception de ce signal peuvent entraîner des variations de tempo.

Transmission de changements de programme

Ce paramètre détermine si le GT-10B transmet des numéros de programme MIDI lorsque vous sélectionnez un autre Patch.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "PC Out".
2. Effectuez le réglage. Off Les numéros de programme MIDI des Patchs sélectionnés ne sont pas transmis.

Les nombres de programme MIDI sont transmis lors des changements de Patch.

Sur le GT-10B, les messages de sélection de banque sont transmis simultanément avec les changements de programme. Pour en savoir plus, voyez p. 89.

Transmission de commandes de contrôle par une pédale EXP

Déterminez le numéro de contrôleur assigné à la pédale EXP lorsqu'elle transmet des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "EXP1 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur assigné à la pédale EXP lorsqu'elle transmet des commandes de contrôle.

Transmission de commandes de contrôle avec le commutateur de la pédale EXP

Permet d'assigner un numéro de contrôleur MIDI au commutateur de la pédale EXP afin de transmettre ses actions sous forme de commandes de contrôle (CC).

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "EXP Sw Out".
2. Effectuez l'Off. Les commandes de contrôle ne sont pas transmises.

Permet d'assigner un numéro de contrôleur MIDI au commutateur de la pédale EXP afin de transmettre ses actions sous forme de commandes de contrôle (CC).

Transmission de commandes de contrôle par une pédale d'expression externe

Determinez le numéro de contrôleur assigné à la pédale d'expression branchée à la prise EXP PEDAL 2 lorsqu'elle transmet des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "EXP2 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur assigné à la pédale d'expression externe lorsqu'elle transmet des commandes de contrôle.

Transmission de commandes de contrôle par une pédale CTL

Déterminez le numéro de contrôleur assigné aux pédales CTL 1 et CTL 2 lorsqu'elles transmettent des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "CTL1 Out" ou "CTL2 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur assigné aux pédales CTL 1 et CTL 2 lorsqu'elles transmettent des commandes de contrôle.

Transmission de commandes de contrôle par un commutateur au pied externe

Determinez le numéro de contrôleur assigné au commutateur au pied branché à la prise CTL 3,4 lorsqu'il transmet des commandes de contrôle.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "CTL3 Out" ou "CTL4 Out".
2. Effectuez le réglage. Off Les commandes de contrôle ne sont pas transmises.

Déterminez le numéro de contrôleur assigné au commutateur au pied externe lorsqu'il transmet des commandes de contrôle.

Régler la correspondance entre les changements de programme et les patches (program change map)

Lorsque vous utilisez un dispositif MIDI externe pour sélectionner des Patches, il arrive souvent que les numéros de programme reçus par le GT-10B ne correspondent pas aux mémoires désirées. Vous pouvez alors les "détourner" en vous servant de la fonction "Program Change Map".

Lorsque le paramètre MIDI "Omni Mode" (p. 85) est réglé sur "Omni Off", régalez au préalable le canal de réception MIDI (p. 84) pour qu'il corresponde au canal de transmission de l'appareil MIDI externe.

Activer/couper les réglages 'program change map' (MIDI map select)

Déterminez si les changements de Patch s'effectuent selon les réglages "Program Change Map" ou selon les réglages par défaut.

1. Suivez la procédure décrite sous "Réglages des fonctions MIDI" (p. 84) pour amener le curseur sur "Map Select".

2. Effectuez le réglage.	Fix	Désactive “Program Change Map”. Les changements de Patch s'effectuent selon les réglages par défaut.
	Prog	Active “Program Change Map”. Les changements de Patch s'effectuent selon la carte des numérios de programme.

Constitution de la carte des numéros de programme

Ce paramètre établit la correspondance entre les Patches et les changements (numéros) de programme reçus.

SYSTEM La page "SYSTEM MENU" apparaît.

1. Category/ ENTER La page "MIDI MENU" apparaît.

Les réglages "Program Change Map" sont désactivés quand "Map Select" est réglé sur "Fix".

Sélectionnez un numéro de programme reçu.

Assignez un numéro de Patch au numéro de programme reçu.

1. Répétez les étapes 6~7 autant de fois que nécessaire pour assigner les numéros de Patch aux numéros de programme jusqu'à ce que la carte des numéros de programme soit terminée.

Utilisez les boutons de curseur (gauche et droit) pour sélectionner un numéro de sélection de banque. - Si vous n'utilisez que des nombres de programme pour changer de Patch, CHOISSEZ le numéro de programme (1 128) et le numéro de sélection de banque ^0^

Changer de patch avec des messages de sélection de banque

Les messages Bank Select sont constitués de deux commandes de contrôle numérotées 0 (CC00) et 32 (CC32). Normalement, la sélection d'un son nécessite un message de sélection de banque suivi d'un numéro de programme. Sur le GT-10B, ces messages servent à changer de numéro de Patch.

Changer de mémoire sur un appareil MIDI externe à partir du gt-10b

Lorsqu'un Patch est sélectionné sur le GT-10B, les messages de sélection de banque et de changements de programme transmis par le GT-10B correspondent aux valeurs indiquées ci-dessous:

Banque		Numéro
	1	2		3		4
U01	0,0: 1	0,0: 2		0,0: 3		0,0: 4
U02	0,0: 5	0,0: 6		0,0: 7		0,0: 8
U03	0,0: 9	0,0: 10		0,0: 11		0,0: 12
U04	0,0: 13	0,0: 14		0,0: 15		0,0: 16
U05	0,0: 17	0,0: 18		0,0: 19		0,0: 20
U06	0,0: 21	0,0: 22		0,0: 23		0,0: 24
U07	0,0: 25	0,0: 26		0,0: 27		0,0: 28
U08	0,0: 29	0,0: 30		0,0: 31		0,0: 32
U09	0,0: 33	0,0: 34		0,0: 35		0,0: 36
U10	0,0: 37	0,0: 38		0,0: 39		0,0: 40
U11	0,0: 41	0,0: 42		0,0: 43		0,0: 44
U12	0,0: 45	0,0: 46		0,0: 47		0,0: 48
U13	0,0: 49	0,0: 50		0,0: 51		0,0: 52
U14	0,0: 53	0,0: 54		0,0: 55		0,0: 56
U15	0,0: 57	0,0: 58		0,0: 59		0,0: 60
U16	0,0: 61	0,0: 62		0,0: 63		0,0: 64
U17	0,0: 65	0,0: 66		0,0: 67		0,0: 68
U18	0,0: 69	0,0: 70		0,0: 71		0,0: 72
U19	0,0: 73	0,0: 74		0,0: 75		0,0: 76
U20	0,0: 77	0,0: 78		0,0: 79		0,0: 80
U21	0,0: 81	0,0: 82		0,0: 83		0,0: 84
U22	0,0: 85	0,0: 86		0,0: 87		0,0: 88
U23	0,0: 89	0,0: 90		0,0: 91		0,0: 92
U24	0,0: 93	0,0: 94		0,0: 95		0,0: 96
U25	0,0: 97	0,0: 98		0,0: 99		0,0: 100
U26	1,0: 1	1,0: 2		1,0: 3		1,0: 4
U27	1,0: 5	1,0: 6		1,0: 7		1,0: 8
U28	1,0: 9	1,0: 10		1,0: 11		1,0: 12
U29	1,0: 13	1,0: 14		1,0: 15		1,0: 16
U30	1,0: 17	1,0: 18		1,0: 19		1,0: 20
U31	1,0: 21	1,0: 22		1,0: 23		1,0: 24
U32	1,0: 25	1,0: 26		1,0: 27		1,0: 28
U33	1,0: 29	1,0: 30		1,0: 31		1,0: 32
U34	1,0: 33	1,0: 34		1,0: 35		1,0: 36
U35	1,0: 37	1,0: 38		1,0: 39		1,0: 40

Octet supérieur (MSB) de sélection de banque (CC00).

Octet inférieur (LSB) de sélection de banque (CC32)

No. de programme

• Si vous souhaitez savoir si l'appareil récepteur reconnaît les messages de sélection de banque, consultez son tableau d'équipement MIDI. Si l'appareil récepteur ne reconnaît pas les messages Bank Select, il ignore les messages de sélection de banque et ne reconnaît que les changements de programme.

Changer de patch sur le gt-10b à partir d'un appareil MIDI

Quand le paramètre MIDI "Map Select" est réglé sur "Fix", vous pouvez changer de Patch sur le GT-10B avec des messages de sélection de banque transmis par un appareil MIDI externe, mais il faut vérifier la correspondance entre les messages de sélection de banque/les numéros de programme externes et les numéros de Patch du GT-10B.

Tableau des correspondances avec les numéros de Patch quand "Map Select" = "Fix"

PC#

CC#0

PC#

CC#0

PC#

CC#0

0

1

2

3

0

1

2

3

0

1

2

3

1

U01-1

U26-1

P01-1

P26-1

36

U09-4

U34-4

P09-4

P34-4

71

U18-3

U43-3

P18-3

P43-3

2

U01-2

U26-2

P01-2

P26-2

37

U10-1

U35-1

P10-1

P35-1

72

U18-4

U43-4

P18-4

P43-4

3

U01-3

U26-3

P01-3

P26-3

38

U10-2

U35-2

P10-2

P35-2

73

U19-1

U44-1

P19-1

P44-1

4

U01-4

U26-4

P01-4

P26-4

39

U10-3

U35-3

P10-3

P35-3

74

U19-2

U44-2

P19-2

P44-2

5

U02-1

U27-1

P02-1

P27-1

40

U10-4

U35-4

P10-4

P35-4

75

U19-3

U44-3

P19-3

P44-3

6

U02-2

U27-2

P02-2

P27-2

41

U11-1

U36-1

P11-1

P36-1

76

U19-4

U44-4

P19-4

P44-4

7

U02-3

U27-3

P02-3

P27-3

42

U11-2

U36-2

P11-2

P36-2

77

U20-1

U45-1

P20-1

P45-1

8

U02-4

U27-4

P02-4

P27-4

43

U11-3

U36-3

P11-3

P36-3

78

U20-2

U45-2

P20-2

P45-2

9

U03-1

U28-1

P03-1

P28-1

44

U11-4

U36-4

P11-4

P36-4

79

U20-3

U45-3

P20-3

P45-3

10

U03-2

U28-2

P03-2

P28-2

45

U12-1

U37-1

P12-1

P37-1

80

U20-4

U45-4

P20-4

P45-4

11

U03-3

U28-3

P03-3

P28-3

46

U12-2

U37-2

P12-2

P37-2

81

U21-1

U46-1

P21-1

P46-1

12

U03-4

U28-4

P03-4

P28-4

47

U12-3

U37-3

P12-3

P37-3

82

U21-2

U46-2

P21-2

P46-2

13

U04-1

U29-1

P04-1

P29-1

48

U12-4

U37-4

P12-4

P37-4

83

U21-3

U46-3

P21-3

P46-3

14

U04-2

U29-2

P04-2

P29-2

49

U13-1

U38-1

P13-1

P38-1

84

U21-4

U46-4

P21-4

P46-4

15

U04-3

U29-3

P04-3

P29-3

50

U13-2

U38-2

P13-2

P38-2

85

U21-1

U47-1

P21-1

P47-1

16

U04-4

U29-4

P04-4

P29-4

51

U13-3

U38-3

P13-3

P38-3

86

U22-2

U47-2

P22-2

P47-2

17

U05-1

U30-1

P05-1

P30-1

52

U13-4

U38-4

P13-4

P38-4

87

U22-3

U47-3

P22-3

P47-3

18

U05-2

U30-2

P05-2

P30-2

53

U14-1

U39-1

P14-1

P39-1

88

U22-4

U47-4

P22-4

P47-4

19

U05-3

U30-3

P05-3

P30-3

54

U14-2

U39-2

P14-2

P39-2

89

U23-1

U48-1

P23-1

P48-1

20

U05-4

U30-4

P05-4

P30-4

55

U14-3

U39-3

P14-3

P39-3

90

U23-2

U48-2

P23-2

P48-2

21

U06-1

U31-1

P06-1

P31-1

56

U14-4

U39-4

P14-4

P39-4

91

U23-3

U48-3

P23-3

P48-3

22

U06-2

U31-2

P06-2

P31-2

57

U15-1

U40-1

P15-1

P40-1

92

U23-4

U48-4

P23-4

P48-4

23

U06-3

U31-3

P06-3

P31-3

58

U15-2

U40-2

P15-2

P40-2

93

U24-1

U49-1

P24-1

P49-1

24

U06-4

U31-4

P06-4

P31-4

59

U15-3

U40-3

P15-3

P40-3

94

U24-2

U49-2

P24-2

P49-2

25

U07-1

U32-1

P07-1

P32-1

60

U15-4

U40-4

P15-4

P40-4

95

U24-3

U49-3

P24-3

P49-3

26

U07-2

U32-2

P07-2

P32-2

61

U16-1

U41-1

P16-1

P41-1

96

U24-4

U49-4

P24-4

P49-4

27

U07-3

U32-3

P07-3

P32-3

62

U16-2

U41-2

P16-2

P41-2

97

U25-1

U50-1

P25-1

P50-1

28

U07-4

U32-4

P07-4

P32-4

63

U16-3

U41-3

P16-3

P41-3

98

U25-2

U50-2

P25-2

P50-2

29

U08-1

U33-1

P08-1

P33-1

64

U16-4

U41-4

P16-4

P41-4

99

U25-3

U50-3

P25-3

P50-3

30

U08-2

U33-2

P08-2

P33-2

65

U17-1

U42-1

P17-1

P42-1

100

U25-4

U50-4

P25-4

P50-4

31

U08-3

U33-3

P08-3

P33-3

66

U17-2

U42-2

P17-2

P42-2

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : 0.

32

U08-4

U33-4

P08-4

P33-4

67

U17-3

U42-3

P17-3

P42-3

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : 0 .

33

U09-1

U34-1

P09-1

P34-1

68

U17-4

U42-4

P17-4

P42-4

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : /

34

U09-2

U34-2

P09-2

P34-2

69

U18-1

U43-1

P18-1

P43-1

: : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : \

35

U09-3

U34-3

P09-3

P34-3

70

U18-2

U43-2

P18-2

P43-2

128

U25-4

U50-4

P25-4

P50-4

PC#: No. de programme CC#0: Commande de contrôle de valeur "0" pour l'octet de statut supérieur (MSB) du message de sélection de banque * Les données CC0 d'une valeur égale ou supérieure à "04H" ainsi que les données CC32 sont ignorées.

Exemple: sélection du patch no. 30~3 (banque U30, numéro 3)

Il faut transmettre les messages MIDI suivants à partir d'un séquenceur MIDI :

CC#0: 1

PC#: 19

Transfert de données à un dispositif MIDI externe (bulk dump)

Le GT-10B permet de transférer des messages SysEx pour envoyer tous vos réglages à un autre GT-10B ou sauvegarder des réglages d'effets sur un séquenceur ou autre appareil MIDI. Ce transfert de blocs de données est appelé "bulk dump".

Connexions

Pour archiver les données avec un séquenceur MIDI	Pour transférer des données à un autre GT-10B
Réalisez la connexion telle qu'illustrée ci-dessous et placez le séquenceur en attente de réception de messages SysEx.	Effectuez les connexions illustrées ci-dessous et faites correspond les identifiants "Device ID" des deux appareils (p. 85).
MIDI IN MIDI OUT	MIDI IN MIDI OUT
CBOSS GT-108 MIMO 1 2 3 4 5 6
MEMO Pour savoir comment utiliser le séquenceur, consultez son mode d'emploi.

Transfert

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "MIDI".
		SYSTEM MENU PressEnter MIDI LCD MIDI USB ABC CATEGORY NAME
3.	CATEGORY/ ENTER	La page "MIDI MENU" apparait.
4.		Sélectionnez "B.DUMP".
		MIDI MENU PressEnter BULK DUMP SETTING PROGRAM MAP B.DUMP
5.	CATEGORY/ ENTER	La page "BULK DUMP" apparait.
		FACTORY RESET System ~ US0-4 ENTER:START
6.		Sélectionnez la plage des données à transmettre.

Vous pouvez transférer les types de données suivants. Vous pouvez transférer les données en spécifiant le point de départ et de fin du transfert.

Affichage	Données transmises
System	Paramètres système
Quick	Réglages utiliser “Quick”
U01-1-U50-4	Réglages des Patches U01-1~U50-4
Temp	Réglages du Patch sélectionné

CATEGORY/

ENTER

Les données sont transférées.

Charger des données d'un appareil MIDI externe (Bulk Load)

Vous pouvez restaurer des réglages en important des blocs de données archivées sur séquenceur MIDI ou autre par transfert de blocs de données. Le chargement d'un bloc de données est appelé "Bulk Load".

Réception de données archivées sur séquenceur MIDI

Effectuez les connexions illustrées ci-dessous. Le numéro d'identifiant ("Device ID") du GT-10B doit être le même que lors du transfert des données vers le séquenceur MIDI (p. 85).

Pour savoir comment utiliser le séquenceur, consultez son mode d'emploi.

Chargement

1. Transférez les données à partir de l'appareil MIDI externe.

• L'écran affiche le message "BULK DATA RECEIVING..." quand les données sont en cours de réception.
• Ne coupez surtout pas l'alimentation durant la réception des données.
• Si le message "MIDI BUFFER FULL" apparait, vérifie les connexions et réduisez la vitesse de transmission sur l'appareil MIDI transmetteur.

Chapitre 7 utiliser le gt-10b avec un ordinateur branché via USB

Le GT-10B peut être branché via USB à un ordinateur afin d'échanger des signaux audio numériques.

Installer et configurer le pilote USB

En branchant le GT-10B à votre PC/Mac avec un câble USB, vous pouvez échanger des signaux audio via USB.

Quand le paramètre "Driver Mode" (p. 95) est réglé sur "Standard", le PC/Mac utilise le pilote standard du système d'exploitation. Ce pilote est installé automatiquement quand vous établissez une connexion USB avec l'ordinateur.

Le GT-10B est compatible avec les systèmes d'exploitation suivants:

• Windows XP/Vista Mac OS X 10.4.3 ou plus récent

En réglant le paramètre "Driver Mode" (p. 95) sur "Advanced" et en utilisant un pilote dédié (spécial), vous pouvez enregistrer, reproduire et éditer des données audio en bénéficiant d'un son d'excellente qualité et d'un timing stable.

Cela vous permet également de piloter le GT-10B en transmettant des messages MIDI via USB.

Vous pouvez télécharger ce pilote dédié pour GT-10B du site Roland local.

Installez le pilote spécial pour GT-10B avant de brancher le GT-10B à un PC/Mac.

Comme le logiciel et les procédures d'installation du pilote variant en fonction du système d'exploitation, veuillez lire attentivement le fichier "Readme" ("Lisez-moi") inclus dans le dossier télécharge.

Qu'est-ce qu'un pilote USB?

Le pilote USB est un logiciel qui sert d'intermédiaire pour le transfert de données entre des logiciels (d'enregistrement ou séquenceur) tournant sur l'ordinateur et l'appareil USB quand l'ordinateur et l'appareil USB sont reliés avec un câble USB. Le pilote USB transmet des données venant de logiciels à l'appareil USB et inversement, il transmet des données de l'appareil USB aux logiciels.

Échange de messages MIDI entre un ordinateur et le gt-10b

En réglant le paramètre "Driver Mode" sur "Advanced" (p. 95) et en branchant le GT-10B à un PC/Mac par câble USB, vous pouvez échanger des messages MIDI via USB.

Réglez les ports d'entrée et de sortie MIDI de l'ordinateur sur "GT-10B".

Dans ce cas, le transfert de données MIDI via les prises MIDI du via GT-10B est désactivé.

Pour en savoir plus sur les réglages MIDI, voyez "Réglages des fonctions MIDI" (p. 84).

Sélection du pilote

Vous avez le choix entre deux modes : le premier utilise le pilote spécial du dossier téléchargé et l'autre utilise le pilote standard du système d'exploitation (Windows/Mac OS).

1. Quittez les logiciels (séquenceur etc.) sur l'ordinateur qui utilisent le GT-10B.
2. SYSTEM La page "SYSTEM MENU" apparaît.

Réglage	Explication
Standard	Ce mode utilise le pilote USB standard du système d'exploitation. MEMO • Le GT-10B est compatible avec les systèmes d'exploitation Windows XP/Vista et Mac OS X 10.4.3 ou plus récent. • Les fonctions MIDI ne sont pas disponibles en mode "Standard" du pilote. Pour utiliser le MIDI via USB, réglez "Driver Mode" sur "Advanced" (sur le GT-10B).
Advanced	Ce mode utilise le pilote dédié se trouvant dans le dosssier téléchargeé. MEMO • Pour en savoir plus sur les systèmes d'exploitation reconnus par le GT-10B, lisez le fichier "Readme" inclus dans le dosssier téléchargeé. • Installez le pilote spécial pour PC/Mac avant de brancher le GT-10B à un PC/Mac.

1. Coupez l'alimentation du GT-10B puis remettez-le sous tension.

• Pour que les fonctions d'un mode soient disponibles, il faut couper l'alimentation puis la rétablir.
• Configurez d'abord l'ordinateur avant de brancher un dispositif USB.

Régler les paramètres USB

Cette section décrit les paramètres USB du GT-10B.

Réglez-les selon la façon dont vous voulez utiliser le GT-10B.

Réglage de l'entrée/sorting du signal audio numérique

Vous pouvez régler le niveau de sortie des signaux audio numériques produits par le GT-10B et déterminer le niveau des signaux audio numériques arrivant via USB (ordinateur) dans le mixage.

1.	SYSTEM	La page "SYSTEM MENU" apparait.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU PressEnter INPUT/OUTPUT
		PATCH SEARCH TUNER	INPUT/ OUTPUT PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparait.
4.		Sélectionnez la page "TOTAL" (onglet 3).
		INPUT/OUTPUT
		TOTAL
		NS Threshold: 0dB
		Rev Level: 100%
		USB/DGT Out Lev: 100%
		USB Mix Level: 100%
		Main Out Level: -10dB
5.		Amenez le curseur sur "USB/DGT Out Lev" ou sur "USB Mix Level".
6.		Réglez les paramètres.

Paramètre	Explication
USB/DGT Out Lev	Règle le niveau de sortie des signaux audio numériques transmis par les prises USB (Computer) et DIGITAL OUT.
USB Mix Level	Règle le niveau des signaux audio numériques, arrivant via USB (Computer) quand “INPUT SELECT” (p. 63) est réglé sur “Bass 1~3”.

Régler l'écoute directe

Vous pouvez déterminer si le signal du GT-10B est envoyé aux prises OUTPUT et PHONES.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “USB”.
		SYSTEM MENU PRÉSSENTER USB LCD MIDI USB CATEGORIES NAME
3.	CATEGORY/ENTER	La page “USB” apparait.
		Driver Mode: Standard Monitor Cmd: Enable Dir.Monitor: On
4.		Amenez le curseur sur “Dir.Monitor”.
5.		Choisissez le mode d'écoute.	cf. Pour en savoir plus sur l'acheminement des signaux par le paramètre “Direct Monitor”, voirz “Flux du signal” (p. 142).

Paramètre/Plage	Explication
Off	Choisissez "Off" s'il y a transmission interne de données via un ordinateur (Thru).Aucun son n'est audible sauf si l'ordinateur est régé sur "Thru".
On	Le signal de sortie du GT-10B est transmis. Choisissez "On" si vous utilisez le GT-10B seul, sans connexion avec un ordinateur.(Quand le paramètre "Dir.Monitor" est régé sur "Off", seuils les signaux de l'entrée USB In sont audi-bles).
MEMO • Ce réglage ne peut pas être sauvégardé. Il est régé sur "On" à la mise sous tension. • Si vous utilisez le pilote spécial, vous pouvez activer/couper "Dir.Monitor" à partir d'une application compatible ASIO 2.0.

Piloter le paramètre 'direct monitor' d'un ordinateur

Ce paramètre détermine si la commande "Direct Monitor" règle l'écoute directe (p. 97) est activée ou non.

1.	SYSTEM	La page “SYSTEM MENU” apparait.
2.		Sélectionnez “USB”.
		SYSTEM MENU PressEnter USB LCD MIDI USB CATEGORIES NAME
3.		La page “USB” apparait.
		USB Driver Mode: Standard Monitor Cmd: Enable Dir. Monitor: On
4.		Amenez le curseur sur “Monitor Cmd”.
5.		Effectuez le réglage.

Paramètre/Plage	Explication
Disable	La commande “Direct Monitor” est désactivée: le mode “Direct Monitor” du GT-10B est maintainu.
Enable	La commande “Direct Monitor” est activée: le mode “Direct Monitor” peut être piloté à partir d'un ordinateur.

Enregistrer le signal de sortie du gt-10b avec un ordinateur

Sur l'ordinateur, régalez le port d'entrée audio sur "GT-10B".

Si vous utilisez le historique pour transmettre les données audio, coupez "Direct Monitor".

Ajouter des effets du gt-10b à un signal audio de l'ordinateur

Sur l'ordinateur, régalez le port de sortie audio sur "GT-10B".

Vous pouvez utiliser le GT-10B pour ajouter des effets aux données audio reproduites par l'ordinateur puis réenregistrer le signal avec effets sur l'ordinateur.

Vous pouvez utiliser cette fonction pour ajouter des effets à des données audio.

1.	SYSTEM	La page "SYSTEM MENU" apparaît.
2.		Sélectionnez "INPUT/OUTPUT".
		SYSTEM MENU PrésstENTER INPUT/OUTPUT PATCH SEARCH TUNER INPUT/PATCH EDIT
3.	CATEGORY/ ENTER	La page "INPUT/OUTPUT" apparaît.
4.		Sélectionnez la page "INPUT SELECT" (onglet 1).
		INPUT/PUTF 1 IN INPUT SELECT USB In INPUT LEVEL PRES. 0 dB 0 dB
5.		Réglez le paramètre INPUT SELECT sur "USB In".	MEMO • Réglez le logiciel de façon à ce que les données audio ne passent pas par lui. • Réglez le paramètre Dir.Monitor sur "On".

Paramètre/Plage	Explication
Bass 1-3	Les effets sont appliqués au signal arrivant par les prises INPUT.
USB In	Les effets sont appliqués au signal arrivant par la connexion USB.

Ce chapitre présente une description détaillée de tous les effets du GT-110B ainsi que des paramètres utilisés pour les contrôler.

• Les noms de paramètres adoptent le format utilisé par l'affichage à l'écran sous forme de liste. Le son envoyé à chaque effet est qualifié de "signal direct" ou "sec" et le son modifié par cet effet de "signal d'effet".
• MONO Le signal d'effet est mono. STEREO Le signal d'effet est transmis sur deux canaux.

Les noms de marques commerciales auxquelles ce document fait référence sont des marques déposées par leur propriétaire respectif, représentant des sociétés distinctes de Roland/BOSS. Ces sociétés ne sont pas associées à Roland/BOSS et n'ont ni conféré de licence ni autorisé le GT-10B de BOSS. Ces marques ne sont utilisées que pour permettre l'identification du matériel dont les sonorités sont simulées.

STEREO

Cet effet produit un long sustain en comprimant le niveau du signal d'entrée. Vous pouvez le configurer en limiteur pour ne couper que les crêtes et éviter toute distorsion.

Paramètre/Plage	Explication
COMP ON/OFF (Compressor ON/OFF)
Off, On	Active /coupe l'effet COMP. Chaque pression sur [COMP] active/ Coupe la fonction.
TYPE
Sélection du type de compresseur.
BOSS Comp	Modélise le BOSS CS-3.
D-Comp	Modélise le MXR DynaComp.
BOSS Limitr	Sélectionne un limiteur stéroyo.
Rack 160D	Modélise le dbx 160x.
Vtg Rack U	Modélise le UREI 1178.
Multi Band	Ce limiteur vous permet de diviser le signal d'entrée en quatre bandes distinctes: ultra-grave, grave, aigu et ultra-aigu. Vous pouvez ainsi appliquer différents régages à ces bandes de haute et basses fréquences. Les paramètres "Xover f L", "M" et "H" vous permettent de déterminer les fréquences séparant les différentes bandes. XoverfL XoverfM XoverfH Ultra-grave Aigu Ultra-aigu Fréquence Le limiteur n'est appliqué ni à l'ultra-grave qui est vital pour le son de basse, ni à l'ultra-aigu qui contribue aux nuances de l'attaque.
Natural	Ce compresseur propose les mêmes bandes de fréquences que "Multi Band" mais avec des paramètres simplifiés.

Paramètre/Plage	Explication
Sustain *1
0-100	Détermine la durée d'accentuation des signaux à faisible niveau. Une valeur élevée allonge le sustain.
Attack
0-100	Règle l'attaque en fonction de la force du jeu sur les cordes. Les valeurs élevées impliquent une attaque plus marquée, avec un son mistréx défini.
Threshold *2
0-100	Lorsque le niveau d'entrée dépasse le niveau seuil, la limitation est appliquée.
Ratio *2
1:1-∞:1	Sélectionne le taux de compression appliqué lorsque le niveau du signal d'entrée dépasse le seuil. Des valeurs élevées produit un effet de compression important.
Release *2
0-100	Détermine le temps mis par le limiteur pour cesser le traitement une fois que le niveau du signal d'entrée repasse en dessous du niveau seuil (Threshold).
Lo Thres *3
0-100	Lorsque le niveau d'entrée dépasse ce niveau seuil ("Thres") dans le grave, le limiteur est activé.
Lo Ratio *3
1:1-∞:1	Sélectionne le taux de compression appliqué lorsque le niveau du signal d'entrée dépasse le seuil dans le grave. Des valeurs élevées produits un effet de compression important.
Hi Thres *3
0-100	Lorsque le niveau d'entrée dépasse ce niveau seuil ("Thres") dans l'aigu, le limiteur est activé.
Hi Ratio *3
1:1-∞:1	Sélectionne le taux de compression appliqué lorsque le niveau du signal d'entrée dépasse le seuil dans l'aigu. Des valeurs élevées produits un effet de compression important.
Xover f L (Crossover Frequency Low) *3
32Hz-315Hz	Détermine la fréquence séparant l'ultra-grave et le grave.
Xover f M (Crossover Frequency Middle) *3
100Hz–4.00kHz	Détermine la fréquence séparant le grave et l'aigu.
Xover f H (Crossover Frequency High) *3
2.50kHz–10.0kHz	Détermine la fréquence séparant l'aigu et l'ultra-aigu.
Drive *4
0–100	Détermine la durée d'accentuation des signaux à faible niveau. Une valeur élevé allonge le sustain.
Tone
-50–+50	Règle le timbre.
Level
0–100	Règle le volume.

1 Réglage disponible lorsque "Type" = "BOSS Comp" ou "D-Comp". 2 Réglage disponible lorsque "Type" = "BOSS Limiter", "Rack 160D" ou "Vtg Rack U". 3 Réglage disponible lorsque "Type" = "Multi Band". 4 Réglage disponible lorsque "Type" = "Natural".

Cet effet applique une distorsion qui crée un long sustain.

Paramètre/Plage	Explication
OD/DS (Overdrive/Distortion ON/OFF)
Off, On	Active /coupe l'effet OD/DS.Chaque pression sur [OD/DS] active /coupe la fonction.
Type
Sélectionne le type de distorsion.
Booster	Booster produit un son clair qui a du punch même quand il est utilisé seul.
Natural	Son naturel d'overdrive.
Bass Driver	Modélise le TECH21 SANSAMP BASS DRI-VER DI.
Bass OD	Distorsion spécifique conçue pour les bas-ses.
Blues OD	Son crunch du BOSS BD-2.Il produit une distorsion restituant fidèlement les nuances du pincement des cordes.
Bass DS	Distorsion spécifique conçue pour les guita-res basses.
GUV DS	Modélisation d'un Marshall GUV' NOR.
Bass MT	Distorsion franche et débridée.
Metal Zone	Simulation du BOSS MT-2.Il produit un large évventail de sons metal, allant du style des débuts au metal slash.
Bass FUZZ	Fuzz spécifique conçu pour les basses.
MUFF FUZZ	Modélisation d'un Electro-Harmonix Big Muffπ.
HiBandDrive	Cet effet de distorsion affecte uniquement les sons aigus et n'est pas appliqué aux sons gra-ves.
Drive
0-100	Réglage de l'intensité de la distorsion.
Tone
-50-+50	Règle le timbre.
EffectLev (Effect Level)
0-100	Réglage du niveau du signal OD/DS.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.
BottomLev (Bottom Level)
0-100	Extrait les basses fréquences du signal d'entrée et déterminée la quantité ajoutée au signal d'effet.

MONO

La technologie COSM simule les caractéristiques de différents préamplis, haut-parleurs et formes d'enceintes.

Vous pouvez effectuer des réglages distincts pour les canaux A et B.

Paramètre/Plage	Explication
PREAMP ON/OFF
Off, On	Active /coupe l'effet COSM AMP. Cha-que pression sur [PREAMP] active/ coupe la fonction.
Gain
0–100	Règle la distorsion de l'ampli.
Bass
0–100	Ajuste le timbre du grave.
Middle
0–100	Règle le timbre du Médium.
Treble
0–100	Règle le timbre de l'aigu.
Level
0–100	Règle le volume du préampli. * Veillez à ne pas besoin un réglage “Level” trop élevé.

Réglages de préampli

Paramètre/Plage	Explication
Type
Sélectionne le type de préampli de basse.
SUPER FLAT	Ampli à réponse linéaire.
FLIP TOP	Modélise un Ampeg B-15.
B MAN	Modélise un Fender Bassman 100.
CONCERT 810	Modélise un Ampeg SVT.
BASS 360	Modélise l'acoustique 360.
T.E.	Modélise un Trace Elliot AH600SMX.
SESSION	Modélise un SWR SM-400.
AC BASS	Un ampli idéal pour basse acoustique.
GTR Clean	Son clair, doux et chaud.
GTR Crunch	Son crunch restituant fidèlement les nuances du pincement des cordes.
GTR Drive	Son saturegilérant une distorsion impressionnante.
GTR Metal	Son metal parfait pour gros riffs.

Type SUPER FLAT, AC BASS

Paramètre/Plage	Explication
Presence
0–100	Règle le timbre des très haute fréquences.

Type FLIP TOP

Paramètre/Plage	Explication
Mid Freq (Middle Frequency)
220Hz, 800Hz,3.0kHz	Détermine la fréquence centrale de la bandetraitée par “Mid Freq”.
Bright
Active/coupe l'effet de brillance.
Off	La fonction Bright n'est pas utilisé.
On	La fonction Bright est utilisé pour produit unson plus brillant.
Response
BASS, FLAT	Détermine les caractéristiques globales del'ampli. Sélectionnez la position correspondantaux caractéristiques d'un des deux types deson.

Type=B MAN

Paramètre/Plage	Explication
Mid Freq (Middle Frequency)
220Hz, 800Hz,3.0kHz	Détermine la fréquence centrale de la bandetraitée par “Mid Freq”.
Deep
Off, On	Change les caractéristiques du grave.

Type=CONCERT 810

Paramètre/Plage	Explication
Mid Freq (Middle Frequency)
220Hz, 800Hz,3.0kHz	Détermine la fréquence centrale de la bandetraitée par “Mid Freq”.
Bright
Active/coupe l'effet de brillance.
Off	La fonction Bright n'est pas utilisée.
On	La fonction Bright est utilisée pour produit unson plus brillant.
Ultra Lo
-, 0, +	Détermine les caractéristiques du grave.
Ultra Hi
Off, On	Détermine la plage des ultra-hautes fréquencessituées au-delà de l'aigu.

Type=BASS 360

Paramètre/Plage	Explication
Bright
Active/league l'effet de brilliance.
Off	La fonction Bright n'est pas utilisé.
On	La fonction Bright est utilisé pour produit un son plus brillant.

Type T. E.

Paramètre/Plage	Explication
Mid Freq (Middle Frequency)
220Hz, 800Hz,3.0kHz	Détermine la fréquence centrale de la bandetraitée par l'égaliseur “Mid Freq”.
Pre Shape
Off, 1, 2	Confère une nuance particulière au Médium.

Type SESSION

Paramètre/Plage	Explication
Mid Freq (Middle Frequency)
220Hz, 800Hz,3.0kHz	Détermine la fréquence centrale de la bandetraitée par “Mid Freq”.
Enhancer
0–100	Détermine la clarté et la présence du son.

Paramètre/Plage	Explication
Presence
0-100	Règle le timbre des très haute fréquences.
Bright
Active/coupe le réglage “BRIGHT”.
Off	La fonction Bright n'est pas utilisé.
On	La fonction Bright est utilisé pour produit un son plus brillant.
Gain Sw
Low, Middle, High	Sélectionne trois niveaux de distorsion: Low”, “Middle et High. La distorsion augmente avec cha-que réglage: “Low”, “Middle” et “High”. MEMO Le son de chaque Type est créé sur base d'un gain moyen (“Gain= Middle”). Réglez donc généralement ce paramètre sur “Middle”.
Solo Sw
Off, On	Activez “Solo Sw” (“On”) pour obtenir un bon son pour solos.
SoloLevel
0-100	Détermine le volume quand “Solo Sw” est “ON”.

Paramètre/Plage	Explication
Presence
0-100	Règle le timbre des très haute fréquences.
Gain Sw
Low, Middle, High	Sélectionne trois niveaux de distorsion: Low", "Middle et High. La distorsion augmente avec chaque réglage: "Low", "Middle" et "High". MEMO Le son de chaque Type est créé sur base d'un gain moyen ("Gain= Middle"). Réglez donc généralement ce paramètre sur "Middle".
Solo Sw
Off, On	Activez "Solo Sw" ("On") pour obtenir un bon son pour solos.
SoloLevel
0-100	Détermine le volume quand "Solo Sw" est "ON".

Réglages de haut-parleurs

Type=SUPER FLAT, FLIP TOP, B MAN, CONCERT 810, BASS 360, T. E., SESSION, AC BASS

Paramètre/Plage	Explication
SP Type (Speaker Type)
Sélectionne le type de haut-parleur/enceinte.
Off	Coupe le simulator de haut-parleur/enceinte.
Original	Correspond au haut-parleur interne de l'amplisélectionné avec “PREAMP TYPE”.
1x15"	Enceinte compacte à dos ouvert avec haut-parleurde 15 pouces.
1x18"	Enceinte compacte à dos ouvert avec haut-parleurde 18 pouces.
2x15"	Enceinte standard à dos ouvert avec 2 haut-parleurs de 15 pouces.
4x10"	Enceinte close de grande dimension avec quatre HPde 10 pouces.
8x10"	Double tour de deux enceintes, chacune avec 4haut-parleurs de 10 pouces.
Mic Pos (Mic Position)
Simule la position du micro.
Center	Simule le micro placé au centre de la membrane duHP.
1-10cm	Éloigne le micro du centre de la membrane du HP.
Mic Level
0-100	Règle le volume du microphone.
BottomLev (Bottom Level)
0-100	Extrait les basses fréquences du signal d'entrée etdéterminé la quantité ajoutée au signal d'effet.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Paramètre/Plage	Explication
GtrSPType (Guitar Speaker Type)
Sélectionne le type de haut-parleur/enceinte.
Off	Coupe le simulator de haut-parleur/enceinte.
Original	Correspond au haut-parleur interne de l'amplisélectionné avec “PREAMP TYPE”.
1x8"	Enceinte compacte à dos ouvert avec haut-parleur de 8 pouces.
1x10"	Enceinte compacte à dos ouvert avec haut-parleur de 10 pouces.
1x12"	Enceinte compacte à dos ouvert avec haut-parleur de 12 pouces.
2x12"	Enceinte standard à dos ouvert avec 2 haut-parleurs de 12 pouces.
4x10"	Enceinte close de grande dimension avec quatre HP de 10 pouces.
4x12"	Enceinte close de grande dimension avec quatre HP de 12 pouces.
8x12"	Double tour de deux enceintes, chacune avec 4 haut-parleurs de 12 pouces.
Mic Type
Sélectionne le micro simulé.
DYN57	Simulation du SHURE SM-57.Micro dynamique général utilisé pour les instruments et le chant. Parfait pour saisir un ampli de basse au micro.
DYN421	Simulation du SENNHEISER MD-421.Micro dynamique avec plage de grave étendue.
CND451	Simulation du AKG C451B.Petit micro à condensateur pour instrument.
CND87	Simulation du NEUMANN U87.Micro à condensateur à réponse linéaire.
FLAT	Simule un micro à réponse parfaitement linéaire.Produit une image sonore proche de cette obtenue lors de l'écoute directe des enceintes (sur site).
Mic Dis (Mic Distance)
Distance entre le micro et l'enceinte.
Off Mic	Éloigne le micro de l'axe de l'enceinte.
On Mic	Le micro est dirigé plus directement vers l'enceinte.
Mic Pos (Mic Position)
Simule la position du micro.
Center	Simule le micro placé au centre de la membrane du HP.
1-10cm	Éloigne le micro du centre de la membrane du HP.
Mic Level
0-100	Règle le volume du microphone.
BottomLev (Bottom Level)
0-100	Extrait les basses fréquences du signal d'entrée et déterminée la quantité ajoutée au signal d'effet.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

STEREO

Cette fonction détermine le timbre comme un égaliseur. L'égalisation est paramétrique pour le Médium aigu et le Médium grave.

Paramètre/Plage	Explication
EQ ON/OFF (Equalizer ON/OFF)
Off, On	Active/ coupe l'égaliseur. Chaque pression sur [EQ] active/ coupe la fonction.
Low Cut (Low Cut Filter)
Flat, 55Hz-800Hz	Règle la fréquence à partir de laquelle le filtré coupe-bas entre en action. Utilisez le réglage "Flat" pour désactiver le filtré.
Low Gain
-20-+20dB	Règle le timbre du grave.
Lo-Mid f (Low Middle Frequency)
20.0Hz-10.0kHz	Détermine la fréquence centrale de la bande traitée par "Lo-Mid G".
Lo-Mid Q (Low Middle Q)
0.5-16	Largeur de la bande (en partant de la valeur "LO-Mid f") traitée par l'égaliseur. Plus la valeur est élevée, plus la bande est étroite.
Lo-Mid G (Low Middle Gain)
-20-+20dB	Égalisation du Médium bas.
Hi-Mid f (High Middle Frequency)
20.0Hz-10.0kHz	Détermine la fréquence centrale de la bande traitée par "Hi-Mid G".
Hi-Mid Q (High Middle Q)
0.5-16	Largeur de la bande (en partant de la valeur "Hi-Mid f") traitée par l'égaliseur. Plus la valeur est élevée, plus la bande est étroite.
Hi-Mid G (High Middle Gain)
-20-+20dB	Égalisation appliquée au Médium haut.
High Gain
-20-+20dB	Égalisation de l'aigu.
High Cut (High Cut Filter)
700Hz-11.0kHz, Flat	Fréquence à laquelle le filtré coupe-haut entre en action. Lorsque "Flat" est sélectionné, le filtre coupe-haut n'a pas d'effet.
Level
-20-+20dB	Règle le niveau global de l'égaliseur.

FX-1/FX-2

STEREO

Avec les fonctions FX-1 et FX-2, vous pouvez sélectionner l'effet à utiliser (voir ci-dessous). Vous pouvez affecter le même effet à FX-1 et FX-2.

FX Select
FX-1/FX-2 Common	T.WAH	Touch Wah	p. 106
	AUTO WAH	Auto Wah	p. 106
	SUB WAH	Sub Wah	p. 107
	SUB COMP	Sub Compressor	p. 107
	SUB LIMITER	Sub Limiter	p. 108
	GRAPHIC EQ	Graphic Equalizer	p. 108
	PARA EQ	Parametric Equalizer	p. 108
	ENHANCER	Enhancer	p. 109
	TONE MODIFY	Tone Modify	p. 109
	BASS SIM.	Bass Simulator	p. 109
	SLOW GEAR	Slow Gear	p. 110
	DEFRETTER	Defretter	p. 110
	BASS SYNTH	Bass Synth	p. 110
	OCTAVE	Octave	p. 111
	PITCH SHIFTER	Pitch Shifter	p. 111
	HARMONIST	Harmonist	p. 112
	SOUND HOLD	Sound Hold	p. 113
	PHASER	Phaser	p. 114
	FLANGER	Flanger	p. 114
	TREMOLO	Tremolo	p. 115
	ROTARY	Rotary	p. 115
	UNI-V	Uni-V	p. 115
	PAN	Pan	p. 115
	SLICER	Slicer	p. 116
	VIBRATO	Vibrato	p. 116
	RING MOD.	Ring Modulator	p. 117
	HUMANIZER	Humanizer	p. 117
	2X2 CHORUS	2x2 Chorus	p. 118
	SUB DELAY	Sub Delay	p. 118

Paramètre/Plage	Explication
FX-1, FX-2 ON/OFF (Effect ON/OFF]
Off, On	Active /coupe l'effet FX-1 (FX-2). Chaque pression sur [FX-1], [FX-2] active/coupe la fonction.
FX Select
Voyez ci-dessus.	Sélectionne l'effet à utiliser.

T. WAH (touch WAH)

Vous pouvez utiliser un effet wah dont le filtre varie avec le niveau de la basse.

Paramètre/Plage	Explication
Mode
Sélectionne le mode du wah.
LPF	Produit un effet wah sur une vaste plage de fré-quences.
BPF	Produit un effet wah sur une plage de fréquencés restreinte.
Polarity
Sélectionne la direction de changement du filtre en réponse au signal d'entrée.
Down	La fréquence du filtre diminue.
Up	La fréquence du filtre augmente.
Sens (Sensitivity)
0-100	Sensibilité de changement de direction en fonction du réglage de polarité.Les valeurs importantes produit une réponse plus forte. Avec la valeur "0", la force exercée sur les cordes n'a pas d'influence sur l'effet.
Frequency
0-100	Règle la fréquence centrale de l'effet wah.
Peak
Détermine la façon dont l'effet wah est appliqué autour de la fré-quence centrale.
0-100	Les valeurs élevées produits un son puissant qui accentue l'effet wah. Vous obtenez un son wah standard avec la valeur "50".
EffectLev (Effect Level)
0-100	Niveau du signal d'effet.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

AUTO WAH (AUTO WAH)

Modifie le filtrage par cycles, crée un effet wah automatique.

Paramètre/Plage	Explication
Mode
Sélectionne le mode du wah.
LPF	Produit un effet wah sur une vaste plage de fréquences.
BPF	Produit un effet wah sur une plage de fréquences restreinte.
Frequency
0-100	Règle la fréquence centrale de l'effet wah.
Peak
0-100	Détermine l'intensité de l'effet wah ajusté de la fréquence centrale.Les valeurs élevées produits un son puis-sant qui accentue l'effet wah.Vous obtenez un son wah standard avec la valeur "50".
Rate
0-100,BPM -BPM	Vitesse (fréquence) du changement.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)choisis pour chaque Patch. Cela facilitte la synchronisation des réglagues d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0-100	Intensité de l'effet.
EffectLev (Effect Level)
0-100	Niveau du signal d'effet.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Vous pouvez piloter le wah en temps réel avec la pédale d'expression branchée à la prise EXP PEDAL 2 ou la pédale EXP.

Paramètre/Plage	Explication
Type
Sélectionne le type de wah.
CRY WAH	Modélisation du son de la pédale wah CRY BABY, une ↔reference des années 70.
VO WAH	Modélisation de l'effet VOX V846.
Fat WAH	Effet wah puissant et affirmé.
Light WAH	Effet wah subtil aux caractéristiques habituels.
Bass WAH	Ce wah a été spécifiquement/conçu pour les regisses graves.L'ajout des basses fréquences dans le signal de l'effet wah produit un effet wah robuste sans dilution du son.
Reso WAH	Effet original basé sur les caractéristiques de résonance des filtres de synthétiseurs analogi-ques.
Pedal Pos (Pedal Position)
0-100	Rôle la position de la pédale wah.MEMO Ce paramètre est disponible quand il a été assigné à une pédale d'expression ou à un autre contrôleur similaire.
Pedal Min (Pedal Minimum)
0-100	Détermine le son produit lorsque vous enfon-zez l'arrête de la pédale EXP.
Pedal Max (Pedal Maximum)
0-100	Détermine le son produit lorsque vous enfon-zez l'avant de la pédale EXP.
EffectLev (Effect Level)
0-100	Niveau du signal d'effet.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Cet effet produit un long sustain en comprimant le niveau du signal d'entrée. Vous pouvez aussi l'utiliser comme limiteur pour ne supprimer que les crêtes de niveau et éviter toute distorsion.

Paramètre/Plage	Explication
Type
Sélectionne le type de compresseur.
BOSS Comp	Modélisation d'un BOSS CS-3.
Hi-BAND	Compresseur à effet accentué dans les haute fréquences.
Light	Compresseur à effet léger.
D-Comp	Modélisation d'un MXR DynaComp.
ORANGE	Modélisation d'un Dan Armstrong ORANGE SQUEEZER.
Fat	Avec un réglage élevé, ce compresseur produit un son gras avec accentuation du Médium.
Mild	Avec un réglage élevé, ce compresseur produit un son doux avec atténuation des haute fré-quences.
Stereo Comp	Compresseur stéreo.
Sustain
0-100	Détermine la durée d'accentuation des signaux à faible niveau. Une valeur élevée allonge le sustain.
Attack
0-100	Règle la durée de l'attaque.
Tone
-50-+50	Règle le timbre.
Level
0-100	Règle le volume.

Le limiteur atténue les crêtes du signal d'entrée pour éviter la distorsion.

Paramètre/Plage	Explication
Type
Sélectionne le type de limiteur.
BOSS Limitr	Sélectionne un limiteur stéréo.
Rack 160D	Modélisation d'un dbx 160X.
Vtg Rack U	Modélisation d'un UREI 1178.
Attack
0-100	Règle la durée de l'attaque.
Threshold
0-100	Réglez le seuil en fonction du niveau du signal d'entrée de la basse. Lorsque le niveau d'entrée dépasse le niveau seuil, la limitation est appli-quence.
Ratio
1:1--:1	Sélectionne le taux de compression appliqué lorsque le niveau du signal d'entrée dépasse le seuil.
Release
0-100	Règle la durée du relâchement.
Level
0-100	Règle le volume.

Cette fonction détermine le timbre comme un égaliseur. Vous pouvez régler le timbre sur dix bandes.

Paramètre	Plage
31Hz	-12-+12dB
62Hz
125Hz
250Hz
500Hz
1kHz
2kHz
4kHz
8kHz
16kHz
Level	-12-+12dB

PARA EQ (parametric equalizer)

Réglage du timbre. Vous pouvez régler le timbre sur 4 bandes.

Paramètre/Plage	Explication
Low Cut (Low Cut Filter)
Flat,55Hz-800Hz	Règle la fréquence à partir de laquelle le filtrecoupe-bas entre en action. Utilisez le réglage“Flat” pour désactiver le filtre.
Low Gain
-20-+20dB	Règle le timbre du grave.
Lo-Mid f (Low Middle Frequency)
20.0Hz-10.0kHz	Détermine la fréquence centrale de la plaegtraitée par l'égaliseur “Lo-Mid G”.
Lo-Mid Q (Low Middle Q)
0.5-16	Largeur de la bande traitée par l'égaliseur dontla fréquence centrale est définie par “Lo-Mid f”.Plus la valeur est élevé, plus la bande estétroite.
Lo-Mid G (Low Middle Gain)
-20-+20dB	Égalisation du Médium bas.
Hi-Mid f (High Middle Frequency)
20.0Hz-10.0kHz	Détermine la fréquence centrale de la plaegtraitée par l'égaliseur “Hi-Mid G”.
Hi-Mid Q (High Middle Q)
0.5-16	Largeur de la bande traitée par l'égaliseur dontla fréquence centrale est définie par “Hi-Mid f”.Plus la valeur est élevé, plus la bande estétroite.
Hi-Mid G (High Middle Gain)
-20-+20dB	Égalisation appliquée au Médium haut.
High Gain
-20-+20dB	Égalisation de l’aigu.
High Cut (High Cut Filter)
700Hz-11.0kHz,Flat	Fréquence à laquelle le filtre coupe-haut entreen action. Lorsque “Flat” est sélectionné, le filtre coupe-haut n’a pas d’effet.
Level
-20-+20dB	Règle le volume avant l'égaliseur.

Cet effet améliore la définition du signal d'entrée en soulignant des fréquences spécifiques selon les changements du niveau d'entrée.

Paramètre/Plage	Explication
Sens (Sensitivity)
0-100	Règle la sensibilité de l'Enhancer. Plus la valeur est élevé, plus vous pouvez journer doucement en bénéficiant toujours de l'effet.
Low Freq (Low Frequency)
31.5Hz-125Hz	Détermine la bande de basses fréquences pour le signal traité.
Low Lev (Low Level)
0-100	Détermine le niveau de l'enhancer pour les hauteures fréquences.
High Freq (High Frequency)
800Hz-8.00kHz	Détermine la bande de hauteures fréquences pour le signal traité.
High Lev (High Level)
0-100	Détermine le niveau de l'enhancer pour les hauteures fréquences.

Modifie le timbre de la basse connectée.

Paramètre/Plage	Explication
Type
Sélectionne le type de modification.
Fat	Son gras avec accentuation du Médium.
Presence	Son brillant avec accentuation du Médium haut.
Mild	Son doux avec atténuation de l’aigu.
Tight	Son avec atténuation du grave.
Enhance	Son avec accentuation de l’aigu.
Resonator 1, 2, 3	Produit un son plus puissant avec du punch enajoutant de la résonance dans le grave et le Médium.
Resonance
0–100	Règle le niveau de résonance dans le grave et le Médium lorsque “Type” est réglé sur “Resonator 1”, “2 ou 3”.
Low
-50–+50	Ajusté le timbre du grave.
High
-50–+50	Règle le timbre de l’aigu.
Level
0–100	Règle le volume.

La simulation des caractéristiques des éléments spécifiques d'une basse comme les micros et le corps vous permet de bénéficier de divers types de basses tout en utilisant un seul instrument.

Paramètre/Plage	Explication
Type
Sélectionne le type de simulator de basse.
‘PAS’>‘ACT'	Transforme un son de micro passif en son de micro actif.
‘ACT’>‘PAS'	Transforme un son de micro actif en son de micro passif.
‘SGL’>‘HUM'	Transforme le son d'un simple bobinage en son de humbucker.
‘HUM’>‘SGL'	Transforme le son d'un humbucker en son d'un simple bobinage.
‘SLD’>‘HLW'	Transforme un son de basse à corps plein en son de basse avec résonance de caisse.
‘SGL’>‘ACO'	Transforme un son de simple bobinage en son de basse acoustique.
‘HUM’>‘ACO'	Transforme un son de humbucker en son de basse acoustique.
Low
-50-+50	Ajuste le timbre du grave.
High
-50-+50	Règle le timbre de l'aigu.
Body
0-100	Réglage du son du corps quand le paramètre “Type” est régèle sur ‘SLD’>‘HLW’,‘SGL’>‘ACO’ ou ‘HUM’>‘ACO’.Le son du corps de l'instrument augmente avec la valeur; réduisez cette valeur pour obtenir un son proche de celui des capteurs piezo.
Level
0-100	Règle le volume.

Cet effet produit un accroissement du volume (à la manière d'un son de violon).

Paramètre/Plage	Explication
Sens (Sensitivity)
0-100	Sensibilité de l'effet Slow Gear. Lorsque la valeur est faible, l'effet ne peut être obtenu que sur les attaques les plus fortes. Lorsque la valeur est élevé, l'effet est appliqué même sur les notes les plus faibles.
Rise Time
0-100	Durée nécessaire pour que le volume atteigne son niveau maximum à partir du moment où la note est jouée.

Defretter

Simule une base fretless.

Paramètre/Plage	Explication
Tone
-50—+50	Détermine l'intensité du “flou” entre les notes.
Sens (Sensitivity)
0–100	Détermine la sensibilité en entrée du défretteur.
Attack
0–100	Règle l'attaque du pincement des cordes.
EffectLev (Effect Level)
0–100	Détermine le volume du signal traité par le défretteur.
DirectLev (Direct Level)
0–100	Règle le volume du signal direct.

Cet effet produit un son de synthé à partir du son de basse.

L'effet analyse la hauteur de la note jouée or il ne peut pas le faire si vous jouez des accord. Par conséquent, veillez à ne jouer qu'une seule note à la fois (une seule corde). - Pour jouer une nouvelle note sur une autre corde, étouffez d'abord le son précédent avant de jouer le suivant avec une attaque nette. L'attaque doit être nette pour que le son soit bien détecté. - La sensibilité peut varier en fonction de la commande TONE de la classe et du type de micro.

Paramètre/Plage	Explication
Wave
Sélectionne la forme d'onde de base du son de synthé.
Saw	Son de synthé avec forme d'onde en dents de scie ( √1 ).
Square	Son de synthé avec forme d'onde carrée ( ∩□□).
Cutoff (Cutoff Frequency)
0-100	Détermine la fréquence à partir de laquelle les harmoniques sont attenuées.
Resonance
0-100	Niveau de résonance (et coloration sonore) du son de synthé. Plus la valeur est importante, plus le son est coloré.
FLT.Sens (Filter Sensitivity)
0-100	Détermine la quantité de filtrage appliquée en réponse au signal d'entrée.
FLT.Decay (Filter Decay)
0-100	Règle le temps requis pour que la réponse du filtre redevienne stable.
FLT.Depth (Filter Depth)
0-100	Contrôle de l'intensité du filtre. Plus la valeur est élevée, plus le changement du filtre est important.
Synth Lev (Synth Level)
0-100	Détermine le niveau du son de synthé.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Ajoute une note à l'octave inférieure, crée ainsi un son plus riche.

L'effet analyse la hauteur de la note jouée. Par conséquent, veille à ne jouer qu'une seule note à la fois.

Paramètre/Plage	Explication
Range
Sélectionne le registre auquel l'effet est appliqué.
Range 1	B0 (Si grave) à E5 (correspond à la 1ère corde jouée au niveau de la 28ème frette sur une basse six cordes)
Range 2	B0 (Si grave) à E4 (correspond à la 1ère corde jouée au niveau de la 21ème frette sur une basse à quatre ou cinq cordes)
Range 3	B0 (Si grave) à E3 (correspond à la 1ère corde jouée au niveau de la 9ème frette sur une basse à quatre ou cinq cordes)
Range 4	B0 (Si grave) à E6 (correspond à la 1ère corde jouée au niveau de la 24ème frette sur une guî-tare)
Oct.Level (Octave Level)
0–100	Détermine le niveau du son de l'octave inférieure.
DirectLev (Direct Level)
0–100	Réglage du niveau du signal direct.

PITCH Shifter

Cet effet fait varier la hauteur du signal original (vers le haut ou vers le bas) sur une plage de deux octaves.

Paramètre/Plage	Explication
Voice
Détermine le nombre de voix du son transposé.
1-Voice	Une voix transposée et transmise en mono.
2-Mono	Deux voix transposées (PS1, PS2) transmi-ses en mono.
2-Stereo	Deux voix transposées (PS1, PS2) transmi-ses sur les canaux gauche et droit.
PS1/PS2 (Pitch Shift)
Mode *1
Sélection du mode du Pitch Shifter.
Fast, Medium, Slow	La réponse ralentit et la modulation dimi-nue selon l'ordre suivant: FAST", "MEDIUM, SLOW.
Mono	“MONO” sert pour le jeu en notes distinctes. MEMO Vous risqués de ne pas obtenir l'effet voulu quand vous jouez des accords (plusieurs notes simultanémient).
Pitch *1
-24+24	Règle l'intensité de l'effet Pitch Shift (importance de la variation de hauteur) par demi-tons.
Fine *1
-50+50	Réglage fin du changement de hauteur. Un réglage “Fine 100” équivaut à un réglage “Pitch 1”.
PreDly (Pre Delay) *1
0 ms-300 ms, BPM ↓-BPM ↓	Détermine le temps de retard entre le signal direct et le signal de hauteur décalée. NORMalement, vous pouvez conserver le réglage “0ms”.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 122)CHOISIE pour chaque Patch. Cela facilitite la synchronisation des réglages d'effets sur le tempo du morceau. MEMO Si, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Fbk (Feedback)
0-100	Niveau de réinjection en entrée du Pitch Shifter.
Level *1
0-100	Détermine le niveau du signal Pitch Shifter.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

*1 Quand "Voice" est réglé sur "2-Mono" ou "2-Stereo", vous pouvez désirer deux sons.

L'effet "Harmonist" est un effet de transposition appliqué après analyse du signal de la basse ; cet effet vous permet d'ajouter des voix harmonisées basées sur les gammes diatoniques.

• L'effet analyse la hauteur de la note jouée. Par conséquent, veillez à ne jouer qu'une seule note à la fois. Par conséquent, veillez à ne jouer qu'une seule note à la fois (une seule corde).
• Pour jouer une nouvelle note sur une autre corde, étouffez d'abord le son précédent avant de jouer le suivant avec une attaque nette. L'attaque doit être nette pour que le son soit bien détecté.
• La sensibilité peut varier en fonction de la commande TONE de la base et du type de micro.

Paramètre/Plage	Explication
Voice
Détermine le nombre de voix du son transposé.
1-Voice	Une voix transposée et transmise en mono.
2-Mono	Deux voix transposées (HR1, HR2) trans-mises en mono.
2-Stereo	Deux voix transposées (HR1, HR2) trans-mises sur les canaux gauche et droit.
HR1/HR2 *1
Harm (Harmony) *1
Transposition appliquée par rapport au signal reçu en entrée pour produire l'harmonisation.
-2oct+2oct, User	Ce paramètre vous permet de transposer le signal de plus ou moins 2 octaves. Lorsque la gamme ("Scale") est réglée sur "USER", ce paramètre déterminé le numéro de la gamme utilisateur souhaiétée.
PreDI (Pre Delay) *1
0ms-300ms, BPM -BPM ↓	Détermine le temps de retard entre la transmission du signal direct et le moment où les voix d'harmonisation sont audibles. NORMALEMENT, vous pouvez conserver le réglage "0ms".
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. MEMO Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Fbk (Feedback)
0-100	Réinjection en entrée du traitement d'harmonisation.
Level *1
0-100	Détermine le niveau des voix harmonisées.
MasterKey
C (Am)-B (G#m)	Détermine la tonalité pour l'effect HARMONIST.

Paramètre/Plage	Explication
Le réglage “Key” correspond à la tonalité du morceau (#, b):

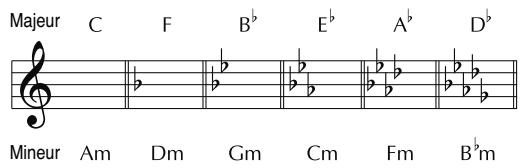

Majeur C F B° E° A° D°
Mineur Am Dm Gm Cm Fm B'm

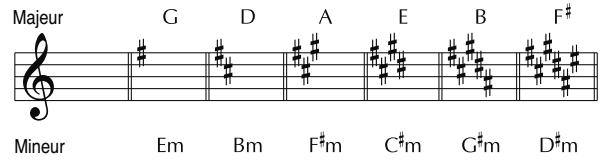

Majeur G D A E B F#
Mineur Em Bm F'm C'm G'm D'm
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Paramètre	Plage
UserScale
UserScale 1-12 *2
C	▼C-▼C-C-▲C-▲C
Db	▼Db-▼Db-Db-▲Db-▲Db
D	▼D-▼D-D-▲D-▲D
Eb	▼Eb-▼Eb-Eb-▲Eb-▲Eb
E	▼E-▼E-E-▲E-▲E
F	▼F-▼F-F-▲F-▲F
F#	▼F#-▼F#-F#-▲F#-▲F#
G	▼G-▼G-G-▲G-▲G
Ab	▼Ab-▼Ab-Ab-▲Ab-▲Ab
A	▼A-▼A-A-▲A-▲A
Bb	▼Bb-▼Bb-Bb-▲Bb-▲Bb
B	▼B-▼B-B-▲B-▲B
Indique le nom de la note en sortie. Le moins (-) et le plus (+) indiquent une note plus BASSE ou plus haute que la note déterminée. Les triangles à côté des notes indiquent les octaves. Un triangle vers le bas indique une note d'une octave plus bas que la note affichée; deux triangles indiquent deux octaves vers le bas. Le triangle vers le haut indique une note une octave plus haut que la note affichée; deux triangles indiquent deux octaves vers le haut.
Note Detect
Off, On	Avec un réglage "On", les signaux d'entrée sont analysés et les noms de note sont automatiquement entrés. Chaque pression sur [CATEGORY/ENTER] active/ Coupe la fonction "Note Detect".

1 HR1 et HR2 sont réglés individuellement. 2 Efficace quand le paramètre "Harm" est réglé sur "User".

Créer des gammes d'harmonisation (user scale)

Si l'harmonisation ne vous satisfait pas quand "HARM" est réglé sur une valeur comprise entre "-2oct" et "+2oct", utilisez une "gamme utilisée".

Vous pouvez régler la hauteur de sortie pour chaque note entrée.

1. Réglez "HR1" (ou "HR2") sur "User" à la page "HARMONIST".
2. Sélectionnez la page des réglages "HR1" (onglet 2) ou des réglages "HR2" (onglet 3) avec le bouton de curseur [▶].

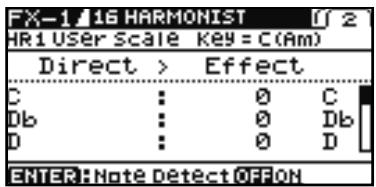

La page de réglage "User Scale" apparaît.

1. Utilisez les boutons de curseur [▼] [▲] ou la molette pour régler le décalage de hauteur pour chaque voix.

Cet effet vous permet de maintenir indéfiniment le son de la classe. Cet effet vous permet de conserver une classe tout en jouant la mélodie avec les notes aigües.

L'effet analyse la hauteur de la note jouée. Par conséquent, veillez à jouer qu'une seule note à la fois. Par conséquent, veillez à jouer qu'une seule note à la fois (une seule corde).

Paramètre/Plage	Explication
Hold
Off, On	Active/league le maintain du son.En général, cette fonction est pilotée par les pédales CTL 1,2 ou le commutateur au pied branché à la prise CTL 3,4.
	MEMO• Nous considérons que ce paramètre est assigné au commutateur au pied (p. 126).• Les Patches sont sauvégardés avec le paramètre "Hold" régle sur "Off".
Rise Time
0-100	Temps de montée du maintain de la note.
EffectLev (Effect Level)
0-120	Volume de la notetainue.

Cet effet ajoute un signal déphasé par rapport au signal direct et produit un son sifflant et tourbillonnant.

Paramètre/Plage	Explication
Type
Détermine le nombre de phases utilisé par l'effet.
4 Stage	Effet à quatre phases. Produit un effet phaser léger.
8 Stage	Effet à huit phases. Effet Phaser populaire.
12 Stage	Effet à douze phases. Phaser prononcé.
Bi-Phase	Phaser avec deux circuits de déphasage en série.
Rate
0-100,BPM . -BPM	Détermine la vitesse du phaser.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122) choisis pour chaque Patch. Cela facilité la synchronisation des régliages d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0-100	Détermine la profondeur du phaser.
Manual
0-100	Détermine la fréquence centrale de l'effet phaser.
Resonance
0-100	Niveau de la résonance (réinjection). En augmentant la valeur, vous accentuez l'effet et créez un son inhabituel.
Step Rate
Off, 0-100,BPM . -BPM	Règle le cycle de la fonction Step modifier la vitesse et la l'intensité.Plus la valeur est importante plus la variation est fine. Règlez ce paramètre sur "Off" lorsque vous n'utilise pas la fonction "Step".
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122) choisis pour chaque Patch. Cela facilité la synchronisation des régliages d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période Plus courte équivalent à 1/2 ou 1/4 de cette durée.
EffectLev (Effect Level)
0-100	Volume du phaser.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Flanger

Cet effet ajoute un caractère évoquant un avion à réaction au son.

Paramètre/Plage	Explication
Rate
0-100, BPM -BPM	Vitesse du flanger.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilitite la synchronisation des régles d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0-100	Intensité de l'effet flanger.
Manual
0-100	Fréquence centrale à laquelle l'effet est appliqué.
Resonance
0-100	Niveau de la résonance (réinjection). En augmentant la valeur, vous accentuez l'effet et créez un son inhabituel.
Sepration (Separation)
0-100	Règle la diffusion, La diffusion augmente avec la valeur.
Low Cut (Low Cut Filter)
Flat, 55Hz-800Hz	Règle la fréquence à partir de laquelle le filtre coupe-bas entre en action. Utilisez le réglage "Flat" pour désactiver le filtré.
EffectLev (Effect Level)
0-100	Règle le volume du flanger.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

L'effet de trémolo génère des variations cycliques de volume.

Paramètre/Plage	Explication
WaveShape
0-100	Réglage des variations de volume. Une valeur élevée accentue les variations de volume.
Rate
0-100, BPM -BPM	Vitesse (fréquence) du changement.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilitte la synchronisation des réglages d'effets sur le tempo du morceau. MEMO Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0-100	Intensité de l'effet.

Produit un effet évoquant un haut-parleur rotatif.

Paramètre/Plage	Explication
Speed Sel (Speed Select)
Slow, Fast	Modifie la vitesse de rotation du haut-parleur (lente ou rapide: “Slow” ou “Fast”).
Rate-Slow
0-100,BPM -BPM	Règle la vitesse de rotation quand “SpeedSel” est régé sur “Slow”.
Rate-Fast
0-100,BPM -BPM	Règle la vitesse de rotation quand “SpeedSel” est régé sur “Fast”.
Quand “Rate-Slow” ou “Rate-Fast” est régé sur “BPM”, la valeurde chaque paramètre est définie en fonction de la valeur de tempo“Master BPM” (p. 122) désies pour chaque Patch. Cela facilitatésynchronisation des réglages d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchro sefait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Rise Time
0-100	Détermine la durée de l'accélération entrele passage de la vitesse de rotation lente(“Slow”) à la vitesse rapide (“Fast”).
Fall Time
0-100	Détermine la durée de l'accélération entrele passage de la vitesse de rotation rapide(“Fast”) à la vitesse lente (“Slow”).
Depth
0-100	Ce paramètre déterminé l'intensité de l'effet Rotary.

Modélisation d'Uni-Vibe.

Bien que cet effet ressemble au phaser, il produit une modulation unique impossible à obtenir avec un phaser.

Paramètre/Plage	Explication
Rate
0-100, BPM -BPM	Vitesse de l'effet Uni-V.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre estdéfinie en fonction de la valeur de tempo “Master BPM” (p. 122)choisis pour chaque Patch. Cela facilitite la synchronisation desréglages d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchronis-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cettedurée.
Depth
0-100	Intensité de l'effet Uni-V.
Level
0-100	Règle le volume.

En changeant alternativement le volume des côtes gauche et droit, cet effet vous permet de déplacer le son de la basse entre les sorties gauche et droite.

Paramètre/Plage	Explication
Type
Auto	Déterminé les variations de volume à gauche et à droite en fonction des régles des paramètres “WaveShape”, “Rate” et “Depth”.
Manual	La sortie utilise la balance régée avec “Position”.
WaveShape *1
0-100	Réglage des variations de volume. Une valeur élevé accente les variations de volume.
Rate *1
0-100, BPM -BPM	Vitesse (fréquence) du changement.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 122)chioisie pour chaque Patch. Cela facilité la synchronisation des régles d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchronisa-tion se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth *1
0-100	Intensité de l'effet.
Position *2
L100-CENTER-R100	Règle la balance entre les canaux gauche et droit.

1 Paramètre disponible lorsque "Type" est réglé sur "Auto". 2 Paramètre disponible lorsque "Type" est réglé sur "Manual".

Cet effet saucissonne le son et donne l'impression d'une phrase rythmique.

Paramètre/Plage	Explication
Pattern
P1-P20	Sélectionne la structure de coupure du son.
Rate
0-100,BPM -BPM	Détermine la vitesse de découpe du son.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilitite la synchronisation des réglages d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Trig Sens (Trigger Sensitivity)
0-100	Règle la sensibilité du capteur pour le redé-clenchement du motif sélectionné.Quand les cordes sont piquées avec force, le motif est redéclenché à partir du début.AVEC un réglage élevé, le motif est redé-clenché même avec une légère attaque sur les cordes.

Vibrato

Cet effet produit un vibrato en modulant légèrement la hauteur du signal.

Paramètre/Plage	Explication
Rate
0-100, BPM -BPM	Règle la vitesse du vibrato.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122) désies pour chaque Patch. Cela facilitite la synchronisation des régles d'effets sur le tempo du morceau. MEMO Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0-100	Intensité du vibrato.
Trigger
Off, On	Active/désactive le vibrato. MEMO Nous considérons que ce paramètre est assigné au commutateur au pied (p. 51).
Rise Time
0-100	Temps entre le déclenchement et le moment où le vibrato est obtenu. MEMO Quand vous chargez un Patch dont le paramètre "Trigger" est sur "On", l'effect obtenu est identique à ce qui se passé lorsque "Trigger" passes de "Off" à "On". Si vous poulez que l'effect vibrato soit produit immédiatement lors du changement de Patch, réglez "Rise Time" sur "0".

Produit un son de cloche en appliquant une modulation en anneau au son de la basse avec le signal de l'oscillateur interne. Le son peut ne pas être musical et n'a pas de hauteur définie.

Paramètre/Plage	Explication
Mode
Sélectionne le mode du modulator en annexe.
Normal	Son de modulator en annexe normal.
Intelligent	En appliquant la modulation en annexe au signal d'entrée, vous obtenez un son métallique. Le modulator en annexe intelligent modifier la fréquence d'oscillation selon la hauteur du signal d'entrée et par conséquent produit un son avec une hauteur définitie, ce qui est différent du réglage "Normal". Cet effet ne fonctionne pas correctement si la hauteur du signal de basse n'est pas correctement détectée. Utilisez cet effet sur des notes individuelles et non sur des accords.
Frequency
0-100	Règle la fréquence de l'oscillator interne.
EffectLev (Effect Level)
0-100	Niveau du signal d'effet.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Permet d'obtenir des sons de voyelles parlées.

Paramètre/Plage	Explication
Mode
Sélectionne le mode de changement des voyelles.
Picking	Passe de la voyage 1 à la voyage 2 en fonction du jeu. La durée de la transition se règle avec le paramètre Rate.
Auto	En régistant les paramètres Rate et Depth, vous pouvez changer automatiquement de voyage (voyelle 1 et voyage 2).
Random	Cinq voyelles sont produites de façon aléatoire (A, E, I, O, U) en régistant les paramètres Rate et Depth.
Vowel 1 *1
a, e, i, o, u	Sélectionne la première voyage.
Vowel 2 *1
a, e, i, o, u	Sélectionne la seconde voyage.
Sens (Sensitivity) *2
0-100	Sensibilité de l'effet Humanizer. Avec une valeur faible, les notes les plus faibles ne déclenchent pas de voyageles; seu-les les notes jouées avec force produit l'effect. Utilisez une valeur plus élevé pour que l'effect Humanizer soit appliqué à toutes les notes.
Rate
0-100, BPM -BPM	Cycle de changement entre deux voyageles.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilitite la synchronisation des réglages d'effets sur le tempo du morceau. MEMO Si, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0-100	Intensité de l'effet.
Manual *3
0-100	Déterminé le point de changement des deux voyageles. Avec un réglage "50", les voyageles 1 et 2 ont la même durée. Avec une valeur inférieure à "50", la voyagele 1 est plus courte. Avec une valeur supérieure à "50", la durée de la voyagele 1 est plus longue.
Level
0-100	Règle le volume.

1 Réglage disponible lorsque "Mode" = "Picking" ou "Auto". 2 Réglage disponible lorsque "Mode" = "Picking". *3 Réglage disponible lorsque "Mode"="Auto".

2X2 CHORUS

La division en bandes de fréquences permet de produire deux chorus différents, un pour le grave et l'autre pour l'aigu, pour les canaux gauche et droit (soit quatre chorus en tout). Vous obtenez ainsi un chorus plus naturel.

Paramètre/ Plage	Explication
Xover f (Crossover Frequency)
100Hz-4.00kHz	Détermine la fréquence séparant le grave et l'aigu.
Lo Rate (Low Rate)
0-100, BPM 。-BPM	Réglage de la vitesse du chorus appliqué au grave.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122) choisis pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. MEMO Si, suite au réglage de tempo, le temps de retard est trop long, la synchronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Lo Depth (Low Depth)
0-100	Réglage de l'intensité du chorus appliqué au grave. Sélectionnez "0" si vous souhai- tez utiliser l'effect pour doubler le signal.
Lo PreDly (Low Pre Delay)
0.0ms-40.0ms	Détermine le retard du signal d'effet du grave. Si ce retard est important, l'effet donne l'impression que plusieurs sons sont joués (son double).
Lo Level (Low Level)
0-100	Niveau du signal d'effet du grave.
Hi Rate (High Rate)
0-100, BPM 。-BPM	Réglage de la vitesse du chorus appliqué à l'aigu.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122) choisis pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau. MEMO Si, suite au réglage de tempo, le temps de retard est trop long, la synchroni- sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Hi Depth (High Depth)
0-100	Réglage de l'intensité du chorus appliqué à l'aigu. Sélectionnez "0" si vous souhaitez utiliser l'effect pour doubler le signal.
Hi PreDly (High Pre Delay)
0.0ms-40.0ms	Détermine le retard du signal d'effet de l'aigu. Si ce retard est important, l'effet donne l'impression que plusieurs sons sont joués (son double).
Hi Level (High Level)
0-100	Niveau du signal d'effet de l'aigu.

Délai dont le temps de retard ne dépasse pas 1000ms. Cet effet est efficace pour épaissir le son.

Paramètre/Plage	Explication
Dly Time (Delay Time)
1ms-1000ms,BPM -BPM	Règle le temps de retard.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilitite la synchronisation des régliages d'effets sur le tempo du morceau.MEMO· Si, suite au réglage de tempo, le temps de retard est trop long, la syn-chronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4de cette durée.Si vous tapez sur le bouton [CATEGORY/ENTER] à intervalles précis, le temps de retard adopte la durée de ces intervalles.
Feedback
0-100	Niveau du signal réinjecté en entrée.Des valeurs élevées produit davantage de répétiptions.
Hi-Cut (High Cut Filter)
700Hz-11.0kHz,Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque "Flat" est sélectionné, le filtre coupe-haut n'a pasd'effet.
EffectLev (Effect Level)
0-120	Volume du signal de delay.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

STEREO

Cet effet applique un delay au signal direct, ce qui permet d'ajouter du corps au son ou de créer des effets spéciaux.

Paramètre/Plage	Explication
DELAY ON/OFF
Off, On	Active /coupe l'effet DELAY. Chaque pression sur [DELAY] active /coupe la fonction.
Type
Sélection du type de delay. MEMO • Si vous changez de Patch alors que "Type" est réglé sur "Dual-S", "Dual-P"ou "Dual-L/R" puis commencez à jour juste après le changement de Patch, vous risquez de ne pas obtenir tout de suite l'effect youlu. • L'effet stéréo est perdu si vous insérez un effet ou un ampli COSM monophonique dérrière le delay stéréo.
Single	Delay simple mono.
Pan	Ce delay est conçu pour une sortie stéréo. Ceci vous permit d'obtenir un effet tap delay divi-sant le temps de retard entre les sorties G et D. EffectLev INPUT DELAY Tap Time OUTPUT L Dly Time OUTPUT R Feedback
Stereo	Le signal direct est transmis à gauche et le signal d'effet à droite.
Dual-S (Dual Series)	Delay composé de deux lignes à retard en série. Les deux temps de retard sont régibles sur une plage de 1~1700ms. D1: Delay1 D2: Delay2
Dual-P (Dual Parallel)	Delay composé de deux lignes à retard en parallèle. Les deux temps de retard sont régla-bles sur une plage de 1~1700ms. D1 D2
Dual-L/R	Delay avec régliages individuels pour les canaux gauche et droit. Le delay 1 sort à gauche et le delay 2 sort à droite. D1 D2 R
Reverse	Reproduit le son à l'envers.
Analog	Donne un son de delay analogue. Le temps de retard est régiable sur une plage de 1~3400ms.
Tape	Ce réglage produit les variations généreés par un écho à bande. Le temps de retard est régiable sur une plage de 1~3400ms.

Paramètre/Plage	Explication
Warp	Contrôle simultanément le niveau de réinjection du signal d'effet et le volume, ce qui met d'obtenir un effet delay extréme. Level INPUT DELAY F.B. Depth Rise Time OUTPUT
Modulate	Cet effet ajoute une ondulation sonore plai-sante au son.

Paramètres DELAY communs

Paramètre/Plage	Explication
Dly Time (Delay Time)
1ms-3400ms, BPM -BPM o	Détermine le temps de retard.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo “Master BPM” (p. 122)chioisie pour chaque Patch. Cela facilité la synchronisation des réglages d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la syn-chronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4de cette durée.Si vous tapez sur le bouton [CATEGORY/ENTER] à intervalles précis, le temps de retard adopte la durée de ces intervalles.
Feedback
0-100	Règle la quantité du signal de delay réinjecté à l'entrée.Les nombre de repétitions augmente avec la valeur.TERMLa “réinjection” consiste à renvoyer le signal du delay à l'entrée.
High Cut (High Cut Filter)
700Hz-11.0kHz, Flat	Fréquence à laquelle le contrôle coupe-haut entre en action. Lorsque “Flat” est sélectionné, le contrôle coupe-haut n'a pas d'effet.
EffectLev (Effect Level)
0-120	Volume du signal de delay.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

Pan

Paramètre/Plage	Explication
Tap Time
0-100%	Règle le temps de retard du canal gauche du delay. Ce paramètre déterminé les temps de retard du canal gauche par rapport à celui du canal droit (équivalent à 100%).

Paramètre/Plage	Explication
D1:Time (Delay 1 Time)D2:Time (Delay 2 Time)
1ms-1700ms,BPM -BPM 。	Détermine le temps de retard.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre estdéfinie en fonction de la valeur de tempo “Master BPM” (p. 122)choisis pour chaque Patch. Cela facilité la synchronisation des régliages d'effets sur le tempo du morceau.Pour un réglage “BPM”, appuyez sur [CATEGORY/ENTER] pourafficher la page “MASTER BPM”.Si aucune opération n'est effectué dans un laps de temps déterminé, l'écran returne à la page “Delay”.
MEMO· Si, suite au réglage de tempo, le temps de retard est trop long, la syn-chronisation se fait sur une période plus courte équivalent à 1/2 ou 1/4de cette durée.·Après avoir réglé “D1:Time” ou “D2:Time” sur une valeur comprisés dans la plage 1~1700 ms, vous pouvez taper sur [CATEGORY/ENTER]pour régler le paramètre “D1:Time” ou “D2:Time” sur une valeur comprisés dans la plage 1~1700ms en fonction du rythme avec lequel voustapez sur le bouton.Quand “Type” est réglé sur “Dual-S” ou “Dual-P”, “D1:Time” resteinchangé.
D1:Fbk (Delay 1 Feedback)D2:Fbk (Delay 2 Feedback)
0-100	Règle le niveau de réinjection du delay 1 (oudelay 2).Le nombre de répétitions aug-mente avec la valeur.
D1:HiCut (Delay 1 High Cut Filter)D2:HiCut (Delay 2 High Cut Filter)
700Hz-11.0kHz,Flat	Fréquence à laquelle le filtre coupe-hautentre en action. Lorsque “Flat” estséléctionné, le filtre coupe-haut n’a pasd’effet.
D1:Level (Delay 1 Level)D2:Level (Delay 2 Level)
0-120	Règle le volume du signal du delay Delay 1(ou du Delay 2).

Warp

Paramètre/Plage	Explication
Warp Sw
Off, On	Active /coupe l'effet Warp. MEMO Ce paramètre est assigné à la pédale CTL1, CTL2 ou CTL 3/4.
Rise Time
0-100	Détermine la rapidité d' apparition du son de delay "Warp".
F.B.Depth (Feedback Depth)
0-100	Niveau de réinjection du delay "Warp".
Level Dep (Level Depth)
0-100	Volume du delay "Warp".

Modulate

Paramètre/Plage	Explication
Mod.Rate (Modulate Rate)
0-100	Vitesse de modulation du son de delay.
Mod.Depth (Modulate Depth)
0-100	Profondeur de modulation du signal de delay.

STEREO

Avec cet effet, un signal légèrement désaccordé est ajouté au signal original pour le rendre plus vaste et plus profond.

Paramètre/Plage	Explication
CHORUS ON/OFF
Off, On	Active /coupe l'effet CHORUS.Chaque pression sur [CHORUS] active/ coupe la fonction.
Mode
Sélection du mode chorus.
Mono	Effet chorus avec le même son pour les canaux L et R.
Stereo1	Chorus stéréo avec son différent pour les canaux L et R.
Stereo2	Ce chorus stéréo utilise la synthèse spatiale.Le signal direct est transmis à gauche et le signal d'effet à droite.
Rate
0-100,BPM -BPM	Règle la vitesse de l'effet chorus.
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilitte la synchronisation des réglages d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchroni-sation se fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Depth
0-100	Intensité de l'effet chorus.AstucePour doublier un signal, réglez ce para-mètre sur "0".
Pre Delay
0.0ms-40.0ms	Détermine l'intervalle entre la transmission du signal direct et celle du signal d'effet. En choisisant un retard (Pre-Delay) plus long, vous pouvez donner l'impression que plu-sieurssons sont joués en même temps (impression que le signal est double).
Low Cut (Low Cut Filter)
Flat, 55Hz-800Hz	Règle la fréquence à partir de laquelle le filtre coupe-bas entre en action. Utilisez le réglage "Flat" pour désactiver le filtré.
High Cut (High Cut Filter)
700Hz-11.0kHz,Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque "Flat" est scLECTIONné, le filtre coupe-haut n'a pas d'effet.
EffectLev (Effect Level)
0-100	Niveau du signal d'effet.

STEREO

Cet effet ajoute de la réverbération au son.

Paramètre/Plage	Explication
REVERB ON/OFF
Off, On	Active /coupe l'effet REVERB. Chaque pres-sion sur [REVERB] active/ coupe la fonction.
Type
Type de réverbération. Différentes espaces acoustiques peuvent être similés.
Ambience	Simule un micro de reprise (à distance de la source). Plutôt que d'accentuer la réverbération, cette réverbération ouvre le son et lui donne de la profondeur.
Room	Simule la réverbération d'une petite piece. Réverbérations chaleureuses.
Hall 1	Simule les réverbérations d'une salle de con-cert. Réverbérations claires et amples.
Hall 2	Simule les réverbérations d'une salle de con-cert. Génére une douce réverbération.
Plate	Simule une réverbération à plaque (système de réverbération utilisant les vibrations d'une pla-que métallique). Son métallique avec aigus dis-tincts.
Spring	Simule le son de la réverbération à ressorts d'un ampli de basse.
Modulate	Cette réverbération ajoute l'ondulation de la réverbération Hall pour produit un son très/agréable.
Rev Time (Reverb Time)
0.1s–10.0s	Longueur (durée) de la réverbération.
Pre Delay
0ms–500ms	Temps mis par l'effect pour être appliqué au signal.
Low Cut (Low Cut Filter)
Flat,55Hz–800Hz	Règle la fréquence à partir de laquelle le filtre coupe-bas entre en action. Utilisez le réglage“Flat” pour désactiver le filtre.
High Cut (High Cut Filter)
700Hz–11.0kHz,Flat	Fréquence à laquelle le filtre coupe-haut entre en action. Lorsque “Flat” est sélectionné, le filtre coupe-haut n'a pas d'effet.
Density
0–10	Détermine la densité de la réverbération.
EffectLev (Effect Level)
0–100	Niveau du signal de la réverbération.
DirectLev (Direct Level)
0–100	Réglage du niveau du signal direct.
Sprg.Sens (Spring Sensitivity)
0–100	Règle la sensibilité de l'effet du ressort. Lorsque la valeur est élevé, l'effet est appliqué même sur les notes les plus faibles.

* 1 réglage disponible lorsque "Type" = "Spring".

Ces réglages sont appliqués au son global.

Paramètre/Plage	Explication
Patch Level
0-200	Volume du Patch.
Master Low (Master Low EQ Gain)
-12-+12dB	Règle le timbre du grave.
Master Mid f (Master Middle EQ Frequency)
20.0Hz-10.0kHz	Détermine la fréquence centrale de la plage traitée par l'égaliseur “Master Mid G”.
Master Mid Q (Master Middle EQ Q)
0.5-16	Largeur de la bande (en partant de la valeur “Master Mid f”) traitée par l'égaliseur. Plus la valeur est élevée, plus la bande est étroite.
Master Mid G (Master Middle EQ Gain)
-12-+12dB	Règle le timbre du Médium.
Master High (Master High EQ Gain)
-12-+12dB	Égalisation de l’aigu.

Paramètre/Plage	Explication
Master BPM
40-250	Réglage du tempo (valeur BPM) de chaque Patch.
TERMLe tempo (BPM) indique le nombre de noires à la minute.
MEMOLorsque vous branchez un apparéil MIDI externe, le tempo “Master BPM”se synchronise sur le tempo de l' apparéil MIDI, ce qui rend impossible le réglage du paramètre “Master BPM”. Pour utiliser la valeur “Master BPM”programmée, réglez “Sync Clock” (p. 139) sur “Internal”.
Master Key
C (Am)-B(G#m)	Déterminé la tonalité pour l'effet HARMONIST.

Paramètre/ explication plage

Le réglage "Key" correspond à la tonalité du morceau (#, b):

Régler les fonctions des pédales CTL/EXP par Patch (PEDAL FX) (p. 49)

Paramètre/Plage	Explication
CTL1 Func (CTL1 Pedal Function)/CTL2 Func (CTL2 Pedal Function)/EXPSwFunc (EXP Pedal Switch Function)
Off	Aucune commutation d'effet n'est assignée aux pédales.
Ch. A/B	Alterne entre les canaux d'effet A et B.
Comp	Active/coupe "COMP".
OD/DS	Active/coupe "OD/DS".
Preamp	Active/coupe "PREAMP/SPEAKER".
EQ	Active/coupe l'égaliseur.
FX-1	Active/coupe "FX-1".
FX-2	Active/coupe "FX-2".
Delay	Active/coupe "DELAY".
Chorus	Active/coupe "CHORUS".
Reverb	Active/coupe "REVERB".
Pedal FX	Active/coupe "PEDAL FX".
Send/Return	Active/coupe "SEND/RETURN".
Amp Ctl	Active/coupe "AMP CONTROL".
Tuner	Active/coupe "TUNER".
Manual	Active/coupe "MANUAL MODE".
PL	Active/coupe "PHRASE LOOP".
PL Rec/Play	Enregistre/reproduit la phrase.
PL Clear	Efface la phrase.
PL Mute/Ply	Coupe la reproduction d'une phrase.
BPM Tap	Saisie du tempo global ("Master BPM") par Tap Tempo.
Delay Tap	Saisie du temps de retard par Tap Tempo.
MIDI Start	Démarrage/arrêt de l'appareil MIDI externe (séquenceur, par exemple).
MMC Play	Démarrage/arrêt de l'appareil MIDI externe (enregistreur à disque dur, par exemple).
Lev +10	Augmente le volume du Patch de 10 unités.
Lev +20	Augmente le volume du Patch de 20 unités.
Lev -10	Réduit le volume du Patch de 10 unités.
Lev -20	Réduit le volume du Patch de 20 unités.
Num Inc	Sélectionne le Patch suivant au sein de la ban-que actuelle.
Num Dec	Sélectionne le Patch précédent au sein de la banque actuelle.
Bank Inc	Sélectionne la banque suivante.
Bank Dec	Sélectionne la banque précédente.
LED Moment *1	Le tímoin s'allume quand vous enforcez la pédale et s'éteint quand vous la relâchez.
LED Toggle *1	Chaque pression change l'état (allumé/étéint)du tímoin de la pédale.
PEDAL FX ON/OFF
OFF, ON	Change l'état du paramètre assigné à EXP1.
EXP1 Func (EXP Pedal Function)
Off	Aucune fonction n'est assignée au contrôleur.
Foot Volume	Pilotage du volume.
Pedal Bend	Pilote le Pitch Bend.
WAH	Pilote l'effet "WAH".
PB/FV	Pilotage du Pitch Bend ou du volume.
WAH/FV	Pilotage du "WAH" ou du volume.

Ce réglage peut être réalisé sous "CTL1 Func" et "CTL2 Func".

Vous pouvez piloter le wah en temps réel avec la pédale EXP ou la pédale d'expression branchée à la prise EXP PEDAL 2.

"Régler les fonctions des pédales CTL/EXP par Patch (PEDAL FX)" (p. 49)

Paramètre/Plage	Explication
Type
Sélection du type d'effet Wah.
CRY WAH	Modélisation du son de la pédale wah CRY BABY, une ↔reference des années 70.
VO WAH	Modélisation de l'effet VOX V846.
Bass WAH	Ce wah a été spécialément conçu pour une les registres graves.L'avout des basses fréquences dans le signal de l'effet wah produit un effet wah robuste sans dilution du son.
Reso WAH	Effet original basé sur les caractéristiques de résonance des filtres de synthétiseurs analogi-ques.
Custom	Wah personneliséVous pouvez le personneliser pour obtenir le son voulu.
Pdl Pos. (Pedal Position)
0-100	Règle la position de la pédale wah.MEMOCe paramètre est disponible quand il a été assigné à une pédale d'expression ou à un autre contrôleur similaire.
Pedal Min (Pedal Minimum)
0-100	Détermine le son produit lorsque vous enfon-chez l'arrêt de la pédale EXP.
Pedal Max (Pedal Maximum)
0-100	Détermine le son produit lorsque vous enfon-chez l'avant de la pédale EXP.
EffectLev (Effect Level)
0-100	Règle le niveau du signal d'effet wah.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.
Custom MEMO Paramètre disponible lorsque “Type” est régé sur “Custom”.
Type
Sélectionne le son de base quand “TYPE” est régé sur “Custom”.
CRY WAH	Modélisation du son de la pédale wah CRY BABY, une ↔reference des années 70.
VO WAH	Modélisation de l’effet VOX V846.
Bass WAH	Ce wah a été spécialément conçu pour une les registres graves. L’ajout des basses fréquences dans le signal de l’effet wah produit un effet wah robuste sans dilution du son.
Q
-50-+50	Détermine la l'intensité de l’effet wah.
Range Low
-50-+50	Détermine le son produit lorsque vous relâchez la pédale.
RangeHigh
-50-+50	Détermine le son produit lorsque vous appuyez sur la pédale.
Presence
-50-+50	Réglage de la qualité sonore de l’effet wah.

MONO

Permet d'utiliser la pédale pour modifier la hauteur.

L'effet analyse la hauteur de la note jouée. Par conséquent, veillez à ne jouer qu'une seule note à la fois.

Paramètre/Plage	Explication
Pitch Min (Pitch Minimum)
-24--+24	Détermine la hauteur lorsque la pédale EXP est complètement relevée.
Pitch Max (Pitch Maximum)
-24--+24	Détermine la hauteur lorsque la pédale EXP est complètement enforcée.
Pdl Pos. (Pedal Position)
0-100	Permet de régler la position de la pédale de pitch bend. MEMO Ce paramètre est disponible quand il a été assigné à une pédale d'expression ou à un autre contrôleursimilaire.
EffectLev (Effect Level)
0-100	Réglage du niveau du signal d'effet pitch bend.
DirectLev (Direct Level)
0-100	Réglage du niveau du signal direct.

STEREO

Cette fonction vous permet de contrôler le volume.

En règle générale, il est piloté avec la pédale EXP ou la pédale d'expression branchée à la prise EXP PEDAL 2.

Régler les fonctions des pédales CTL/EXP par Patch (PEDAL FX)

Paramètre/Plage	Explication
Vol. Curve (Volume Curve)
Voues peuvent seLECTIONner la façon dont le volume réel change en fonction de l'enforcement de la pédale.
Slow 1, Slow 2, Normal, Fast	Volume Pédale complètement relevée Pédale complètement enforcée Pédale EXP
Vol. Min (Volume Minimum)
0-100	Règle le volume lorsque l'arrêté de la pédale EXP est enforcé.
Vol. Max (Volume Maximum)
0-100	Détermine le son produit lorsque vous enforcés l'avant de la pédale EXP.
Level
0-100	Règle le volume.

Paramètres pilotables avec PDL: ctl/exp

Le nom des paramètres de l'affichage par icônes ou affichés à la page principale (onglet 4, p. 25) est abrégé. Le tableau ci-dessous montre la correspondance entre ces noms abrégés et les noms de l'affichage par liste.

Affichage par liste	Affichage par icônes (page principale, onglet 4)
Off	Off
Ch. A/B	A/B
Comp	Comp
OD/DS	OD/DS
Preamp	Preamp
EQ	EQ
FX-1	FX-1
FX-2	FX-2
Delay	Delay
Chorus	Chorus
Reverb	Reverb
Pedal FX	Pdl FX
Send/Return	S/R
Amp Ctl	AmpCtl
Tuner	Tuner
Manual	Manual
PL	PL
PL Rec/Play	PL R/P
PL Clear	PL Clr
PL Mute/Ply	PL M/P
BPM Tap	BPM Tp
Delay Tap	Dly Tp
MIDI Start	MIDI
MMC Play	MMC
Lev +10	Lev+10
Lev +20	Lev+20
Lev -10	Lev-10
Lev -20	Lev-20
Num Inc	NumInc
Num Dec	NumDec
Bank Inc	BnkInc
Bank Dec	BnkDec
LED Moment	LED Mo
LED Toggle	LED Tg
Foot Volume (FV)	FV
Pedal Bend (PB)	PB
WAH	WAH

Vous pouvez assigner les fonctions de votre choix aux contrôleurs du GT-10B.

Paramètre/ Plage	Explication
ASSIGN 1-8 ON/OFF
Off, On	Active/ coupe ASSIGN1~8. Chaque pression sur [MASTER/PEDAL FX] active/coupe la fonction.
Target
Sélectionne le paramètre "cible" à piloter. Voyez "TARGET PARAMETER" (p. 127).
Min (Minimum)
Valeur minimum de la plage de réglage du paramètre. Cette valeur dépend du paramètreCHOISI sous "TARGET PARAMETER".
Max (Maximum)
Valeur maximum de la plage de réglage du paramètre. Cette valeur dépend du paramètreCHOISI sous "TARGET PARAMETER".
Source
Sélectionne le contrôleur pilotant la fonction.
EXP1 PEDAL	Pédale EXP (de cet appareil)
CTL1 PEDAL	Pédale CTL 1 (de cet appareil)
CTL2 PEDAL	Pédale CTL 2 (de cet appareil)
EXP PEDAL SW	Commutateur de la pédale EXP (de cet appareil)
EXP2 PEDAL	Pédale d'expression branchée à la prise EXP PEDAL 2/SUB CTL 3,4.
CTL3 PEDAL	Commutateur au pied branché à la prise EXP PEDAL 2/SUB CTL 3,4 (pointe du jack).
CTL4 PEDAL	Pédale d'expression branchée à la prise EXP PEDAL 2/SUB CTL 3,4 (anneau du jack).
INTERNAL PDL	Voyez "Activer la pédale d'expression virtuelle (Internal Pedal)" (p. 55).
WAVE PEDAL	Voyez "Activer la pédale d'expression virtuelle (Internal Pedal)" (p. 55).
INPUT LEVEL	Détermine le niveau du signal d'entrée de la prise INPUT. Réglez la sensibilité en fonction du niveau avec le paramètre "Assign INPUT SENS".
CC#1-#31, CC#64-#95	Commandes de contrôle en provenance d'un appeareil MIDI externe (1~31, 64~95)
Src Mode (Source Mode)
Détermine le mode de commutation.
Moment	L'état normal est "coupé" (valeur minimum); il n'y a contact ("activé": valeur maximum) que tant que vous appuyez sur le commutateur au pied.
Toggle	Le réglage alterne entre "On" (valeur maximum) et "Off" (valeur minimum) à chaque pression sur le commutateur.
ActRngLo (Active Range Low) ActRngHi (Active Range High)
ActRngLo: 0-126 ActRngHi: 1-127	Vous pouvez régler la plage de pilotage des paramètres en fonction de la plage opérationnelle de la source. Les paramètres "Target" sont pilotés sur la plage déterminée par "ActRngLo" et "ActRngHi". En règle générale, réglez "ActRngLo" sur "0" et "ActRngHi" sur "127".

Paramètre/Plage	Explication
Int Trig (Internal Pedal Trigger)
Sélectionne le déclencheur qui active la pédale interne. *1
Patch Change	Activé lors de la sélection d'un Patch.
EXP1 PDL-Low	Activé quand la pédale EXP passe en position minimum.
EXP1 PDL-Mid	Activé quand la pédale EXP est enforcée et passes à une valeur intermédiaire.
EXP1PDL-High	Activé quand la pédale EXP passe en position maximum.
CTL1 PEDAL,CTL2 PEDAL	Activé lorsque la pédale CTL 1 ou 2 du GT-10B est actionnée.
EXP PEDAL SW	Activé lorsque le commutateur de la pédale EXP du GT-10B est actionné.
EXP2 PEDAL	Activé lorsque la pédale d'expression branchée à la prise EXP PEDAL 2/CTL 3,4 est enforcée.
CTL3 PEDAL	Activé lorsque le commutateur au pied (pointe du jack) branché à la prise EXP PEDAL 2/CTL 3,4 est enforcé.
CTL4 PEDAL	Activé lorsque le commutateur au pied (anneau du jack) branché à la prise EXP PEDAL 2/CTL 3,4 est enforcé.
CC#1-#31,CC#64-#95	Activé lorsque la valeur des commandes de contrôle (CC01~31,64~95) venant d'un apparil MIDI externe dépasse la valeur centrale.
Int Time (Internal Pedal Time)
0-100	Détermine le temps nécessaire pour que la pédale d'expression virtuelle passée de la position haute à la position basse. *1
IntCurve (Internal Pedal Curve)
Sélectionne l'une des trois courbes de réponse de la variation de la pédale d'expression virtuelle. *1
Linear	Slow RiseFast Rise
WaveRate (Wave Pedal Rate)
0-100,BPM -BPM	Détermine la durée d'un cycle de la pédale d'expression virtuelle. *2
Lorsque vous sélectionnez BPM, la valeur de chaque paramètre est définie en fonction de la valeur de tempo "Master BPM" (p. 122)chioisie pour chaque Patch. Cela facilitite la synchronisation des régles d'effets sur le tempo du morceau.MEMOSi, suite au réglage de tempo, le temps de retard est trop long, la synchronisation sa fait sur une période plus courte équivalent à 1/2 ou 1/4 de cette durée.
Waveform (Wave Pedal Form)
Déterminé l'une des trois courbes suivantes de variation de la pédale d'expression virtuelle. *2
SAWTRIANGLESIN
INPUT SENS
0-100	Règle la sensibilité d'entrée quand “INPUT LEVEL” est sélectionné pour “Source”. MEMO Le paramètre “INPUT SENS” se trouve à l'onglet 9 de la page ASSIGN 1~8.

Les paramètres "Int Trig", "Int Time" et "Int Curve" sont actifs quand "SOURCE" = "INTERNAL PDL". Les paramètres "Wave Rate" et "Waveform" sont actifs quand "Source" = "WAVE PEDAL".

COMP (Compressor)

Affichage	Nom complet
On/Off
Type
COMP Sustain
COMP Attack
LM Threshold	(Limiter Threshold)
LM Ratio	(L Limiter Ratio)
LM Attack	(L Limiter Attack)
LM Release	(L Limiter Release)
MB Lo Thres.	(Multi Band Low Threshold)
MB Lo Ratio	(Multi Band Low Ratio)
MB Hi Thres.	(Multi Band High Threshold)
MB Hi Ratio	(Multi Band High Ratio)
MB Xover f L	(Multi Band Crossover Frequency Low)
MB Xover f M	(Multi Band Crossover Frequency Middle)
MB Xover f H	(Multi Band Crossover Frequency High)
NA Drive	(Natural Drive)
Tone
Level

1 Ce paramètre est désactivé quand “SOURCE” est réglé sur “Internal Pedal” ou “Wave Pedal”. 2 Le paramètre "Src Mode" fonctionne généralement en mode "Toggle" (le réglage du paramètre "Src Mode" est ignoré).

MONO

Vous pouvez brancher un effet externe aux prises SEND et RETURN du GT-10B.

Paramètre/Plage	Explication
SEND/RETURN ON/OFF
Off, On	Active/roupe la fonction “SEND/RETURN”. Chaque pression sur [MASTER/PEDAL FX] active/roupe la fonction.
Mode
Change de mode SEND/RETURN.
Normal	Envoie le signal d'entrée SEND/RETURN à la prise SEND et le signal d'entrée RETURN au circuit post-SEND/RETURN. Utilisez cette configuration pour brancher un effet externe en série avec les effets du GT-10B.
	SEND RETURN
Direct Mix	Envoie le signal d'entrée SEND/RETURN à la prise SEND, mélange le signal d'entrée RETURN avec le signal d'entrée SEND/RETURN (signal direct) puis envoie le mélange au circuit post-SEND/RETURN. Utilisez cette configura-tion pour mélanger les signaux d'effets du GT-10B avec le signal d'un effet externe.
	SEND RETURN
Branch Out	Envoie le signal d'entrée SEND/RETURN à la sortie SEND. Le signal d'entrée RETURN est ignoré. Vous pou-vez, par exemple, utiliser cette configura-tion avec la réverbération et le delay du GT-10B immédiatement avant la boucle SEND/RETURN pour utiliser le départ SEND comme sortie directe.
	SEND RETURN
Send Lev (Send Level)
0-200	Niveau d'envoi (Send) au processeur d'effets externe.
ReturnLev (Return Level)
0-200	Niveau de return du processeur d'effets externe.

En reliant la prise de sélection de canaux de votre ampli de baisse à la prise AMP CONTROL du GT-10B, vous pouvez utiliser "Amp Control" pour changer le canal de l'ampli.

En combinant les canaux du GT-10B et ceux de l'ampli, vous pouvez obtenir une plage de distorsion encore plus vaste.

Le réglage "Amp Control" est considéré comme un des paramètres d'effet et est sauvegardé avec chaque Patch, ce qui vous permet de changer de canal sur l'ampli de basse avec chaque Patch.

Paramètre/ Plage	Explication
Amp Control
Off	Fermé Ampli de basse (prise de sélection de canal sur l'ampli) GT-10B (Prise AMP CONTROL)
On	Ouvert Ampli de basse (prise de sélection de canal sur l'ampli) GT-10B (Prise AMP CONTROL)

• Pour déterminer la façon dont les canaux de votre ampli sont sélectionnées quand le circuit est ouvert ou fermé, consultez le mode d'emploi de l'ampli ou essayez les deux réglages.
• Notez que, selon le circuit de la prise de sélection de canal de l'ampli de basse utilisé, la fonction "Amp Control" peut ne pas fonctionner.
• La fonction "Amp Control" vous permet non seulement de changer de canal d'ampli mais aussi d'activer et de couper les effets de l'ampli, comme avec un commutateur au pied.
• Vous pouvez aussi commuter ce paramètre avec [MASTER/PEDAL FX], à la page "AMP CONTROL".

NS1/ns2 (noise suppressor)

STEREO

Cet effet réduit les bruits et bourdonnements captés par les micros de basse. Comme la suppression de bruit est synchronisée avec l'enveloppe du son de basse (en respectant la façon dont il s'estompe dans le temps), elle n'a qu'un effet minime sur le son de la basse et n'enlève rien à son caractère naturel.

Astuce

Connectez le suppresseur en de la réverbération afin d'éviter toute coupure de la chute de la réverbération.

Paramètre/Plage	Explication
NS1, NS2 ON/OFF (Noise Suppressor ON/OFF)
Off, On	Activation/coupure du suppresseur de bruit. Chaque pression sur [MASTER/PEDAL FX] active/ coupe la fonction.
Threshold
0-100	Réglez ce paramètre de manière appro-priée en fonction du niveau du bruit. Si le niveau est élevé, optez pour une valeur élevée. Si le niveau est faible, selec-tionnez de préférence une valeur faible. Réglez cette valeur de sorte à conserver une chute aussi naturelle que possible du son de basse. MEMO Des valeurs élevées pour le seuil (Threshold) peuvent couper le signal de la basse quand vous jouez à bas niveau.
Release
0-100	Détermine le temps entre le moment où le suppresseur commence à fonctionner et celui où le niveau du bruit atteint “0”.
Detect
Contrôle le suppresseur de bruit en fonction du volume du point spécifique avec le paramètre “Detect”.
Input	Niveau de la prise d'entrée.
NS Input	Niveau d'entrée du Noise Suppressor.
FV Out (Foot Volume Output)	Niveau après la pédale de volume.

Ch.Mode (Channel Mode)
Détermine le mode d'utilisation des deux canaux.
Single	Seul le canal sélectionné par “[CHAN-NEL SELECT]” ou Ch.Select est utilisé.AB
Dual Mix	Les sorties des canaux A et B sont mélangées.AB
Dual L/R	Le canal A est envoyé à la sortie gauche et le canal B à la sortie droite.AB
Freq Divide	Les basses fréquences sont assignées au canal A et les haute fréquences au canal B.Low-frequency RangeA
	High-frequency RangeB
Dynamic SW	Inversion des canaux A et B en fonction du niveau d'entrée de la basse.Le GT-10B sélectionne le canal B lorsque les cordes sont piquées avec plus de force.Cela permet de changer le son en fonction de la dynamique du jeu sur les cordes.AB
	Detect Input Level
Dynamic A	Le niveau du canal A dépend du niveau d'entrée de la basse.Le niveau du canal B est fixe.
Dynamic B	Le niveau du canal B dépend du niveau d'entrée de la basse.Le niveau du canal A est fixe.
Ch.Selected Channel Select
Ch.A, Ch.B	Alternent les canaux A et B pour l'effet.
Ch.A Lev/Ch.B Lev (Channel A Level/Channel B Level)
0-100	Règle le niveau de chaque canal.
Xover f (Crossover Frequency) *1
100Hz-4.00kHz	Détermine la fréquence séparant le grave et l'aigu.

Sens (Sensitivity) *2
0-100	Lorsque le paramètre “Ch.Mode” est régé sur “Dynamic Sw”, une valeur plus élevé permet de changer les canaux même avec une attaque plus faisible. Lorsque le paramètre “Ch.Mode” est régé sur “Dynamic A” (ou “Dynamic B”), une valeur plus élevé permet de changer le niveau du canal A (ou du canal B) même avec une attaque plus faisible.
Release *2
0-100	Détermine la vitesse de la réponse quand le niveau d'entrée chute.

1 Ce réglage est activé quand "Ch. Mode" est réglé sur "Freq Divide". 2 Ce réglage est activé quand "Ch. Mode" est réglé sur "Dynamic Sw", "Dynamic A" ou "Dynamic B".

Cette fonction vous permet d'effectuer des réglages sur base du matériel que vous utilisez et de l'image sonore que vous souhaitez créer.

Paramètre/Plage	Explication
BASIC TONE
“BASIC TONE” vous permet de追寻 rapidement les régles nécessaires en fonction du genre de musique et de l'ambiance du morceau.
POP	Son “pop”
ROCK	Son “rock”
METAL	Son “metal”
PUNK	Son “punk”
R&B	Son “Rhythm&Blues”
FUNK	Son “funk”
JAZZ	Son “jazz”
SOLO	Pour jeu solo
SYNTH	Basse synthé

STEP2: DRIVE

Paramètre/Plage	Explication
EDGE	Produit un son bien définii.
SMOOTH	Produit un son doux et chaud.
SOFT	Adoucit la distorsion ou la compression.
HARD	Renforce la distorsion ou la compression.

Ce groupe réunit les paramètres généraux du GT-10B.

TUNER

Paramètre/Plage	Explication
PITCH
435Hz–445Hz	Ce paramètre règle le diapason.
OUTPUT
Mute	Le signal est inaudible lors de l'accordage.
Bypass	Le signal d'accordage est audible.
	Si vous réglez “OUTPUT” sur “Bypass” alors que l'accordeur est activé (“Tuner ON”), vous pou-vez régler le volume du signal direct avec la pédale EXP.
	“OUTPUT” est régle sur “Bypass” à la sortie d’usine.

Paramètre/Plage	Explication
INPUT SELECT
Bass 1-Bass 3,USB In	Vous pouvez programmer des produits de réglages dis-tincts pour les basses que vous avez l'intention debrancher ("Bass 1~3"). Choisissez "USB In" si le signal audio reçu via USB doit être traité.
INPUT
LEVEL
-20-+20dB	Niveau de la prise d'entrée.
PRES. (Presence)
-20-+20dB	Règle le niveau des fréquences très aigués.
GLOBAL EQ
Low Gain
-12-+12dB	Règle le timbre du grave.
Mid Gain (Middle Gain)
-12-+12dB	Règle le timbre du Médium.
Mid Freq (Middle Frequency)
20.0Hz-10.0kHz	Détermine la fréquence centrale de la bande traitée par "Mid Gain".
Mid Q (Middle Q)
0.5-16	Largeur de la bande (en partant de la valeur "Mid Freq") traitée par l'égaliser. Plus la valeur est élevée, plus la bande est étroite.
High Gain
-12-+12dB	Égalisation de l'aigu.
TOTAL
NS Threshold (Noise Suppressor Threshold)
-20-+20dB	Détermine le niveau seul global pour la suppression de bruit de tous les Patches. C'est un outil pratique pour changer de basse durant le jeu ou pour adapter le seuil au niveau de bruit dans différentes salles. Cette valeur ne modifie pas les réglages des Patches individuels. MEMO Pour utiliser les réglages des différents Patches, réglez ce paramètre sur "0dB".
Rev Level (Reverb Level)
0-200%	Permet de décaler le niveau de réverbération pour tous les Patches. Cela vous permet d'adapter l'intensité de l'effect en fonction de l'acoustique. Cette valeur ne modifie pas les réglages des Patches individuels. MEMO Pour utiliser les réglages des différents Patches, réglez ce paramètre sur "100%" .
USB/DGT Out Lev (USB/Digital Out Level)
0-200%	Règle le niveau de sortie des signaux audio numériques transmis à l'ordinateur via USB (Computer).
USB Mix Level
0-200%	Règle le niveau des signaux audio numériques, arrivant via USB (Computer) quand "Input Select" est réglé sur "Bass 1~3".
Main Out Level
Vous pouvez régler le niveau de sortie en fonction du matériel brancheaux prises OUTPUT.
-10dB	Sélectionnez ce réglage si vous avez branché un ampli de basse.
+4dB	Sélectionnez cette valeur pour un enregistrreur, une con-sole de mixage ou un autre apparéil de niveau ligne.
SUB OUTPUT
Mode
Vous poupezCHOISIR les signaux envoyés aux prises SUB OUTPUT (XLR).
L/R	La sortie stéréo du GT-10B est envoyée tellequelle, sans changement. Choisissez "L/R" si vous voulez enregistrer un signal en stéréo ou transmettre des signaux stéréo à une sonorisation.
Effect/Direct	Le signal envoyé à la prise SUB OUTPUT L est la sortie stéréo du GT-10B mixée en mono et le signal envoyé à la prise SUB OUTPUT R est le signal sec mono (avant effet). MEMO Les paramètres INPUT SELECT, INPUT LEVEL et PRES. sont activés pour le signal d'entrée. Astuce Lors de l'enregistrement, vous pouvez enregistrer le son de basse direct sur un canal distinct puis mixer ultérieurement le signal direct avec le signal d'effet lors du mixage final.
Level
0-100	Vous poupez régler le niveau de sortie des signaux audio envoyés aux prises SUB OUTPUT (XLR). MEMO Le niveau SUB OUTPUT ne peut pas être réglé avec la commande OUTPUT LEVEL.

PHRASE LOOP

Paramètre/Plage	Explication
PHRASE LOOP
Off, On	Active/coupe la fonction "Phrase Loop".
Mode
Performance	Enregistre le signal de sortie des effets.Vous pouvez créé des variations très riches en combinant différents sons.
Patch Edit	Enregistre le son avant les effets. Les effets sont appliqués lors de la reproduction de la boucle.Cela vous permet de modifier les régles d'effets ou de sélectionner有所不同 Patchs.
Pdl Mode (Pedal Mode)
Off	Les pédales BANK ne sont pas assignées à la fonction "Phrase Loop". Elle seront donc à scélectionner des banques.AstuceVous pouvez piloter les boucles en assignant la fonction "Phrase Loop" à une pédale CTL 1~4 tout en conservant la fonction originale des pédales BANK.
On	Les pédales BANK sont utilisées pour la fonction "Phrase Loop".
Rec Mode (Recording Mode)
Mono	Les phrases sont enregistrées en mono.
Stereo	Les phrases sont enregistrées en stéreo.
Play Lev (Play Level)
0-120	Règle le volume de lecture des phrases.
Clear Pdl (Clear Pedal Function)
Clear Only	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, les données enregistrées sont effacées et le GT-10B passen en mode STANDBY.
Mute/Clear	Si vous appuyez sur [BANK ▲] alors que la fonction "Phrase Loop" est activée, la phrase enregistrée est inaudible (mais les données ne sont pas effacées).Si vous appuyez de nouveau sur [BANK ▲] alors que la phrase est inaudible, les données enregistrées sont effacées et le GT-10B passen en mode STANDBY.AstuceL'utilisation experte de la coupure de phrases vous permet d'alterner entre des parties jouées en direct et les parties enregistrées.

Paramètre/Plage	Explication
Number Pedal 1-4, BANK▼Pedal, BANK▲Pedal
La pedale numérotable et la pedale BANK servent à couper/activer l'effet choisi.
Off	Aucune commutation d'effet n'est assignée aux pédales.
Ch.A/B	Alterne entre les canaux d'effet A et B.
Comp	Active/coape "COMP".
OD/DS	Active/coape "OD/DS".
Preamp	Active/coape "PREAMP/SPEAKER".
EQ	Active/coape l'égaliseur.
FX1	Active/coape "FX-1".
FX2	Active/coape "FX-2".
Delay	Active/coape "DELAY".
Chorus	Active/coape "CHORUS".
Reverb	Active/coape "REVERB".
PdlFX	Active/coape "PEDAL FX".
S/R	Active/coape "SEND/RETURN".
AmpCtrl	Active/coape "AMP CONTROL".
Tuner	Active/coape "TUNER".
PL	Active/coape "PHRASE LOOP".
PL R/P	Enregistre/reproduit la phrase.
PL Clr	Efface la phrase.
PL M/P	Coupe la reproduction d'une phrase.
BPMTap	Saisie du tempo global ("Master BPM") par Tap Tempo.
DlyTap	Saisie du temps de retard par Tap Tempo.
MIDI	Démarrage/arrêt de l'appareil MIDI externe (séquenceur, par exemple).
MMCPly	Démarrage/arrêt de l'appareil MIDI externe (enregistreur à disque dur, par exemple).
Lev+10	Augmente le volume du Patch de 10 unités.
Lev+20	Augmente le volume du Patch de 20 unités.
Lev-10	Réduit le volume du Patch de 10 unités.
Lev-20	Réduit le volume du Patch de 20 unités.
NumInc	Sélectionne le Patch suivant au sein de la banque actuelle.
NumDec	Sélectionne le Patch précédent au sein de la banque actuelle.
BnkInc	Sélectionne la banque suivante.
BnkDec	Sélectionne la banque précédent.

Paramètre/Plage	Explication
Preamp Mode
Patch	Le préampli du Patch est utilisé. Cela vous permet d'utiliser différents régles de préampli avec vos Patches.
System1-3	Le préampli système est utilisé et reste le même pour tous les Patches.
	MEMOUne pression sur EZ TONE [CREATE] règle automatique-ment "Preamp Mode" sur "Patch".
Patch ChgMode (Patch Change Mode)
Ce réglage déterminé si l'effet de réverb, de delay etc. s'estompe naturellement lorsque vous changez de Patch.
Fast	Les Patches changent normalement. L'effet s'arrête lorsque vous changez de mémoire: la réverbération ou le delay du Patch précédent n'est pas conservé.
Smooth	La chute de l'effet précédent est conservée lorsque vous changez de Patch.
	MEMOPour garantir un changement en douceur, vous pouvez changer de Patch avec un temps de retard.
Bank Chg Mode
Vous peuvent déterminer si le GT-10B doit ou non charger un autre Patch lorsque vous changez de banque.
Wait	Bien que l'écran affiche le numéro de la nouvelle banque quand vous actionnez une pédale BANK, le Patch ne change que lorsque vous appuyez sur une pédale numérotable.
Immed	Le Patch change dès que vous actionnez une pédale BANK ou une pédale numérotable.
BankExtentMin (Bank Extent Minimum)
P01-P50,U01-U50	Règle la limite inférieure de la plage de banques.
BankExtentMax (Bank Extent Maximum)
P01-P50,U01-U50	Règle la limite supérieure de la plage de banques.
EXP Pdl Hold (Expression Pedal Hold)
Ce réglage déterminé si l'assignation de la pédale (p. 51) reste la même lorsque vous changez de Patch.
Off	L'assignation n'est pas maintainue.Example: Si vous changez de Patch alors que le volume est contrôle par une pédale d'expression, le volume du nouveau Patch adopte la valeur sauvégardée pour ce dernier.Dès que vous actionnez la pédale d'expression, le volume change en fonction de la position de la pédale.
On	L'assignation est maintainue.Example: Si vous changez de Patch alors que le volume est contrôle par la pédale EXP, le volume du nouveau Patch adopte la valeur correspondant à la position actuelle de la pédale (angle). Si la pédale d'expression contrôle l'effect wah pour le nouveau Patch, le volume prend alors la valeur définie par ce Patch et l'effect wah prend la valeur déterminée par la position (l'angle) de la pédale.
Pdl Indicate (Pedal Indicate)
Si vous le souhaitez, les témoins des pédales coupées peuvent cli-gnoter à faible luminosité.
Off	La fonction “Pedal Indicate” est coupée.
On	Les témoins des pédales coupées clignotent.
Num Pdl Sw (Number Pedal Switch)
Ce paramètre permet d'assigner une deuxième fonction aux péda-les numéroétées. Pour pilotier cette fonction, enforcez la pédale numéroétée du dernier Patch choisi.
Off	La fonction est coupée.
Tuner	Active/coupe l'accordeur.
Ch. A/B	Alterne entre les canaux d'effet A et B.
Dial Func (Dial Function)
Ce paramètre déterminé si la molette peut ou non être utilisée pour sélectionner des Patches.
Pat&Val	La molette permet de changer de Patch et de modi-fier les valeurs de paramètres. Vous pouvez ainsichanger de Patch avec les pédales et avec la molette.
Value	La molette sert exclusivement à régler les paramè-tres.

Paramètre/Plage	Explication
SYS KNOB SETTING (System Knob Setting)
Knob P1~P4	COMP:CS:Sus, COMP:CS:Atk, COMP:LM:Thres, COMP:LM:Rel, COMP:MB:LoThr, COMP:MB:HiThr, COMP:NA:Drive, COMP:Tone,COMP:Level, ODDS:Drive, ODDS:Tone, ODDS:EffectLev, PRE:Gain, PRE:Level, PRE:Bass, PRE:Mid, PRE:Treble, PRE:Presnce, PRE:Mic Lev, EQ:Low Cut, EQ:Low Gain, EQ:Lo-MidGain, EQ:Hi-MidGain, EQ:High Gain, EQ:High Cut, DELAY:Time, DELAY:Feedback, DELAY:Hi Cut, DELAY:EfectLev, DELAY:D1(2)Time, DELAY:D1(2)Fbk, DELAY:D1(2)HCut, DELAY:D1(2)Lev, CHORUS:Rate, CHORUS:Depth, CHORUS:PreDly, CHORUS:E.Lev, REVERB:Time, REVERB:Hi Cut, REVERB:E.Lev, MASTER:Low, MASTER:Mid, MASTER:High, Patch Level, PDL:Wah E.Lev, PDL:PB E.Lev, SR:Send Level, SR:Rtn Level, NS1(2):Threshold, NS1(2):Release, GLOBAL EQ:Low, GLOBAL EQ:Mid, GLOBAL EQ:Hi
EXP1/2 PEDAL SETTING
Prefernc (Preference)
Patch	La fonction de la pédale dépend de l'assi-gnation au sein du Patch sélectionné. Cela vous permet d'utiliser différentes assigna-tions pour vos Patches.
System	La pédale a la fonction définie à la page "CONTROLLER" ("Function", "Min" et "Max"). Ce réglage s'applique à tous les Patches.
Function
Off	Aucune fonction n'est assignée au contrôleurs.
Foot Volume	Pilotage du volume.
Pedal Bend *1	Pilote le Pitch Bend.
WAH *1	Pilote l'effet "WAH".
PB/FV *1	Pilotage du Pitch Bend ou du volume.
WAH/FV *1	Pilotage du "WAH" ou du volume.
Patch Level	Spécifie le volume du Patch.
*1 Ce paramètre doit être activé avec "EXP1 PEDAL SETTING".
Min (Minimum)
0-100	Valeur minimum de la plage de réglage du paramètre.
0-200 (Function = Patch Level)
Max (Maximum)
0-100	Valeur maximum de la plage de réglage du paramètre.
0-200 (Function = Patch Level)
EXP PEDAL SW SETTING (Exp Pedal Switch Setting)CTL1-4 PEDAL SETTING (CTL1-4 Pedal Setting)
Prefernc (Preference)
Patch	La fonction de la pédale dépend de l'assi-gnation au sein du Patch sélectionné. Cela vous permit d'utiliser différentes assigna-tions pour vos Patches.
System	La pédale à la fonction définie à la page “CONTROLLER” (“Function”, “Min”, “Max” et “Src Mode”). Ce réglage s'appli-que à tous les Patches.
Function
Off	Aucune commutation d'effet n'est assignée aux pédales.
Ch. A/B	Alterne entre les canaux d'effet A et B.
Comp	Active/coupe “COMP”.
OD/DS	Active/curpe “OD/DS”.
Preamp	Active/curpe “PREAMP/SPEAKER”.
EQ	Active/curpe l'égaliseur.
FX-1	Active/curpe “FX-1”.
FX-2	Active/curpe “FX-2”.
Delay	Active/curpe “DELAY”.
Chorus	Active/curpe “CHORUS”.
Reverb	Active/curpe “REVERB”.
Pedal FX	Active/curpe “PEDAL FX”.
Send/Return	Active/curpe “SEND/RETURN”.
Amp Ctl	Active/curpe “AMP CONTROL”.
Tuner	Active/curpe “TUNER”.
Manual	Active/curpe “MANUAL MODE”.
PL	Active/curpe “PHRASE LOOP”.
PL Rec/Play	Enregistre/reproduit la phrase.
PL Clear	Efface la phrase.
PL Mute/Ply	Coupe la reproduction d'une phrase.
BPM Tap	Saisie du tempo global (“Master BPM”) par Tap Tempo.
Delay Tap	Saisie du temps de retard par Tap Tempo.
MIDI Start	Démarrage/arrêt de l'appareil MIDI externe (séquenceur, par exemple).
MMC Play	Démarrage/arrêt de l'appareil MIDI externe (enregistreur à disque dur, par exemple).
Lev +10	Augmente le volume du Patch de 10 unités.
Lev +20	Augmente le volume du Patch de 20 unités.
Lev -10	Réduit le volume du Patch de 10 unités.
Lev -20	Réduit le volume du Patch de 20 unités.
Num Inc	Sélectionne le Patch suivant au sein de la banque actuelle.
Num Dec	Sélectionne le Patch précédent au sein de la banque actuelle.
Bank Inc	Sélectionne la banque suivante.
Bank Dec	Sélectionne la banque précédent.
Min (Minimum)
Off, On	Permet de spécifier la valeur à utiliser lors-que le commutateur est “coupé”.

Paramètre/Plage	Explication
Max (Maximum)
Off, On	Permet de spécifique la valeur à utiliser lors-què le commutateur est activé.
Src Mode (Source Mode)
Détermine le mode de commutation.
Moment	L'état normal est "coupe" (valeur mini-mum); il n'y a contact ("activé": valeur maximum) que tant que vous appuyez sur le commutateur au pied.
Toggle	Le réglage alterne entre "On" (valeur maxi-mum) et "Off" (valeur minimum) à chaque pression sur le commutateur.

Affichage des noms des paramètres pilotables avec 'SYS KNOB SETTING

Les noms des paramètres affichés à la page principale (p. 25) sont abrégés. Le tableau suivant montre les différentes nomenclatures utilisées pour les paramètres.

A la page 'SYS KNOB SETTING'	Affichage à la page principale, onglet 1	Affichage au bas de la page principale
COMP:CS:Sus	COMP CS SUS	CS SUS
COMP:CS:Atk	COMP CS ATK	CS ATK
COMP:LMI:Thres	COMP LM THR	LM THR
COMP:LM:Rel	COMP LM REL	LM REL
COMP:MB:LoThr	COMP MB LTH	MB LTH
COMP:MB:HiThr	COMP MB HTH	MB HTH
COMP:NA:Drive	COMP NA DRV	NA DRV
COMP:Tone	COMP TONE	CS TNE
COMP:Level	COMP LEVEL	CS LEV
ODDS:Drive	ODDS DRIVE	OD DRV
ODDS:Tone	ODDS TONE	OD TNE
ODDS:EfectLev	ODDS E LEV	OD ELV
PRE:Gain	PRE GAIN	PreGAN
PRE:Level	PRE LEVEL	PreLEV
PRE:Bass	PRE BASS	PreBAS
PRE:Mid	PRE MID	PreMID
PRE:Treble	PRE TREBL	PreTRB
PRE:Presnce	PRE PRES	PrePRS
PRE:Mic Lev	PRE M LEV	PreMLV
EQ:Low Cut	EQ L CUT	EQ LC
EQ:Low Gain	EQ LOW	EQ LOW
EQ:Lo-MidGain	EQ L MID	EQ LMD
EQ:Hi-MidGain	EQ H MID	EQ HMD
EQ:High Gain	EQ HIGH	EQ HI
EQ:High Cut	EQ H CUT	EQ HC
DELAY:Time	DELAY TIME	DD TIM
DELAY:Feedback	DELAY FBK	DD FBK
DELAY:Hi Cut	DELAY H CUT	DD HC
DELAY:EfectLev	DELAY E LEV	DD ELV
DELAY:D1:Time	DELAY D1TIM	D1 TIM
DELAY:D1:Fbk	DELAY D1FBK	D1 FBK
DELAY:D1:HCut	DELAY D1HC	D1 HC
DELAY:D1:Lev	DELAY D1LEV	D1 LEV
DELAY:D2:Time	DELAY D2TIM	D2 TIM
DELAY:D2:Fbk	DELAY D2FBK	D2 FBK
DELAY:D2:HCut	DELAY D2HC	D2 HC
DELAY:D2:Lev	DELAY D2LEV	D2 LEV
CHORUS:Rate	CHORS RATE	CE RAT
CHORUS:Depth	CHORS DEPTH	CE DPT
CHORUS:PreDly	CHORS P DLY	CE DLY
CHORUS:E. Lev	CHORS E LEV	CE LEV
REVERB:Time	REVRB TIME	RV TIM
REVERB:Hi Cut	REVRB H CUT	RV HC
REVERB:E. Lev	REVRB E LEV	RV ELV
MASTER:Low	MST LOW	MT LOW
MASTER:Mid	MST MID	MT MID
MASTER:High	MST HIGH	MT HI
Patch Level	PATCH LEVEL	PAT LV
PDL:WAH:E. Lev	PEDAL WAH E	WA ELV
PDL:PB:E. Lev	PEDAL PB E	PB ELV
SR:Send Level	SR S LEV	SR SND
SR:Rtn Level	SR R LEV	SR RTN
NS1:Threshold	NS1 THRES	N1 THR
NS1:Release	NS1 RELE	N1 REL
NS2:Threshold	NS2 THRES	N2 THR
NS2:Release	NS2 RELE	N2 REL
GLOBAL EQ:Low	GBEQ LOW	GB LOW
GLOBAL EQ:Mid	GBEQ MID	GB MID
GLOBAL EQ:Hi	GBEQ HIGH	GB HI

Paramètre/Plage	Explication
Contrast
1-16	Permet de régler le contraste.

Paramètre/Plage	Explication
Rx Channel (Receive Channel)
1-16ch	Spécifie le canal utilisé pour la réception de messages MIDI.
Omni Mode
Omni Off,Omni On	"Omni On" signifie que les messages de tous les canaux sont reçus.
Tx Channel (Transmit Channel)
1-16ch, Rx	Définit le canal utilisé pour transmettre des messages MIDI. Lorsqu'il est régé sur "Rx", ce canal MIDI est identique au canal de réception MIDI ("Rx Channel").
Device ID
1-32	Ce paramètre définit le numéro d'identifant (Device ID) utilisé pour la transmission et la réception de messages SysEx.
Sync Clock
Spécifie l'horloge utilisée pour synchroniser les vitesses de modulation d'effets et d'autres paramètres à base temporelle. MEMO • Lorsqu'un apparéil MIDI externe est connecté, la valeur "Master BPM" adopte le tempo de l' apparéil MIDI externe. Pour utiliser la valeur "Master BPM" programmée, réglez ce paramètre sur "Internal". • Lors de la synchronisation avec un signal MIDI Clock externe, des erreurs de réception de ce signal peuvent entraîner des variations de tempo.
Auto	Lorsque l' apparéil MIDI externe branché au port USB ou à la prise MIDI IN ne transmet pas de signal MIDI Clock, le tempo est régi par la valeur "MASTER BPM". Au-retour du signal MIDI Clock, le jeu est synchronisé avec ce signal.
Internal	Le tempo dépend du réglage "MASTER BPM".
PC Out (Program Change Out)
Ce paramètre déterminé si le GT-10B transmet des numérores de programme MIDI lorsque vous sélectionné un autre Patch.
Off	Les numérores de programme MIDI des Patchs sélectionnés ne sont pas transmis.
On	Les numérores de programme MIDI sont transmis lors des changements de Patch.
EXP1/EXP Sw/CTL1/CTL2/EXP2/CTL3/CTL4 Out(Transmit Control Change)
Permet d'assigner un numéro de contrôle MIDI (CC) à la pédale ou au commutateur en question.
Off,CC#1-CC#31,CC#64-CC#95	Spécifie le numéro de contrôle.
Map Select
Détermine si les changements de Patch s'effectuent selon les régles "Program Change Map" ou selon les régles par défaut.
Fix	Les changements de Patch s'effectuant selon les régles par défaut.
Prog	Le choix des Patches est régi par les régles"Program Change Map" en vigueur.
PROGRAM MAP
Lorsque vous utilisez un dispositif MIDI externe pour sélectionner des Patches, il arrive souvent que les numérios de programme reçus par le GT-10B ne correspondent pas aux mémoires désirées. Vous pouvez alors les "détourner" en vous servant de la fonction "PRO-GRAM MAP".
Bank 0-3 /PC#1-PC#128	Permet deCHOISIR le numéro du Patch (U01-1~P50-4) devant être chargé à la réception de numéro de programme reçu.
BULK DUMP
Le GT-10B permet d'utiliser des messages SysEx pour transmettre ses régles à un autre GT-10B ou pour archiver les régles dans un séquenceur ou un autre apparéil MIDI.
System	Paramètres "System"
Quick	Réglages utiliser "Quick"
U01-1-U50-4	Réglages des Patches U01-1~P50-4
Temp	Réglages du Patch sélectionné

Paramètre/Plage	Explication
Driver Mode
Standard	Ce mode utilise le pilote USB standard du système d'exploitation. MEMO Les fonctions MIDI ne sont pas disponibles en mode "Standard" du pilote. Pour utiliser le MIDI via USB, réglez "Driver Mode" sur "Advanced" (sur le GT-10B).
Advanced	Ce mode utilise le pilote spécifique.
Monitor Cmd (Monitor Command)
Disable	La commande "Direct Monitor" est désactivée: le mode "Direct Monitor" du GT-10B est main-tenu.
Enable	La commande "Direct Monitor" est activée: le mode "Direct Monitor" peut être piloté à partir d'un ordinateur.
Dir.Monitor (Direct Monitor)
Off	Choisissez "Off" s'il y a transmission interne de données via un ordinateur (Thru). Aucun son n'est audible sauf si l'ordinateur est réglé sur "Thru".
On	Le signal de sortie du GT-10B est transmis. Choisissez "On" si vous utiliserez le GT-10B seul, sans connexion avec un ordinateur (seul le signal USB serait reproduit si vous choisisssiez "Off").
MEMO • Ce réglage ne peut pas être sauvégardé. Il est réglé sur "On" à la mise sous tension. • Si vous utiliserez le pilote spécifique, vous pouvez activer/couper "Dir.Monitor" à partir d'une application compatible ASIO 2.0.

Sélectionne le type d'appareil branché aux prises OUTPUT.

• Pour tirer le maximum du GT-10B, réglez correctement le paramètre "OUTPUT SELECT" en fonction de la configuration que vous utilisez.
• La fonction OUTPUT SELECT détermine les signaux des prises OUTPUT. Les signaux aux prises SUB OUTPUT sont toujours identiques à ceux produits avec le réglage LINE/PHONES.
• Si vous branchez un casque à la prise PHONES, les signaux présents aux prises OUTPUT et à la prise PHONES sont identiques à ceux produits avec le réglage LINE/PHONES.

Paramètre/Plage	Explication
Mode
Patch	Le réglage “Output Select” du Patch est utilisé. Cela permet d'utiliser un réglage de sortie différent pour chaque Patch.
System	Le réglage “Output Select” du système est utilisé. Tous les Patches utilisent les mêmes rég吕ges de sortie.
Select
AMP WITHTWEETER	Sélectionnez ce réglage si vous branchez un petit ampli de basse avec tweeteter.
AMP NOTWEETER	Sélectionnez ce réglage si vous branchez un ampli de basse sans tweeteter. La plage des hau-tes fréquences est ajustée.
LINE/PHONES	Sélectionnez ce réglage quand vous utilisez un casque ou pour brancher le GT-10B à un enregistreur multipiste.

Flux du signal

Fréquence d'échantillonnage

44.1 kHz

Mémoires de programmes

400: 200 (utilisateur) + 200 (préprogrammés)

Niveau d'entrée nominal

INPUT: -10 dBu

RETURN: -10 dBu

Impédance d'entrée

INPUT: 1M

RETURN: 220k

Niveau de sortie nominal

100dB ou plus (IHF-A)

Sortie numérique

coaxiale (conforme à la norme IEC60958)

Affichage

LCD graphique de 132 × 64 points (rétro-éclairé)

Ecran à diodes de 3 caractères à 7 segments

Prises

4,9kg (sans adaptateur)

Accessoires

Adaptateur (Roland PSB-1U)

Mode d'emploi

Feuillet d'information "Roland Service"

Options

Commutateur au pied: BOSS FS-5U

Double commutateur au pied : BOSS FS-6

Pédale d'expression: Roland EV-5, BOSS FV-500L/500H

Câble pour commutateur au pied : Roland PCS-31

(fiche jack 6,35mm (stéréo) - fiches jack 6,35mm (mono) x2)

En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

Méthode AF ("adaptive focus")

Il s'agit d'une méthode brevetée de Roland & BOSS améliorant considérablement le rapport signal/bruit (S/B) des convertisseurs A/N et N/A.

Messages d'erreur

Si des erreurs se produisent ou si des opérations ne peuvent pas être effectuées correctement, un message d'erreur apparait.

Veuillez alors suivre les instructions données plus loin pour résoudre le problème.

• Le débit des données MIDI reçues est tel qu’elles ne peuvent être correctement interprétées. ⨠ Diminuez le volume des données MIDI transmises au GT-10B.

• La transmission d'un appareil connecté a été interrompue. Ce message apparaît en outre lorsque vous coupez l'unité externe. Il ne s'agit donc pas toujours d'un dysfonctionnement. Vérifief si tous les câbles sont bien connectés ou s'il y a un court-circuit.

• Impossible de sauvegarder des données. Utiliser. L'unité pourrait être endommagée. Veuillez consulter votre revendeur ROLAND ou le SAV ROLAND.

• Impossible de calibrer la pédale EXP. Recommencez une fois de plus la procédure de calibrage (p. 81).

Si ce message ne cesse d'apparaître alors que le calibrage a été correctement effectué, il peut y avoir un problème. Veuillez consulter votre revendeur Roland ou le SAV Roland.

Dépannage

Si vous n'entendez rien ou si d'autres problèmes de fonctionnement se produisent, veuillez vérifier les solutions proposées ci-dessous. Si cela ne résout pas votre problème, contactez votre revendeur ou le centre SAV Roland.

Aucun son/volume trop faible

Est-ce qu'un câble serait endommagé? Changez les câbles. Le GT-10B est-il correctement branché au dispositif externe? Vérifiez les connexions avec les périphériques (p. 22). L'ampli ou la console de mixage branché(e) est-il/est-elle coupé(e) ou le volume est-il réglé trop bas? Vérifiez les réglages de votre ampli/console de mixage. La commande OUTPUT LEVEL est-elle au minimum? Réglez ces commandes OUTPUT LEVEL convenablement (p. 25). L'accordeur est-il activé? Quand le volume est réglé sur "Mute" en mode Tuner, même le signal direct n'est pas produit en activant simplement l'accordeur (p. 29). Les effets sont-ils correctement régés? Voyez "Changer l'ordre de connexion des effets (FX Chain)" (p. 37) et vérifiez le niveau de sortie de chaque bloc d'effet. Si le VU-mètre ne rouge pas pour un des effets, vérifiez les réglages de cet effet. "USB/DGT Out Lev" a peut-être une valeur trop basse. Réglez ce paramètre sur une valeur adéquate (p. 135). "PEDAL: FV: Level" ou "MASTER: Patch Level" est-il spécifique comme cible (Target) d'une assignation? Actionnez le contrôleur auquel il est assigné (p. 51). L'appareil externe branché à la prise EXT LOOP est-il hors tension ou son volume est-il au minimum? Vérifiez les réglages sur l'appareil branché.

L'appareil branché à l'entrée INPUT est inaudible au casque

Avez-vous réglé "Dir. Monitor" sur "OFF" (p. 97)? Choisissez "ON".

Le niveau de l'appareil branché à INPUT et RETURN est trop faible.

Utilisez-vous un câble contenant une résistance? → Servez-vous d'un câble qui ne contient pas de résistance.

Son oscillant

Le réglage de paramètres d'effets basés sur le gain ou le volume est-il trop élevé? Diminuez ces valeurs. "INPUT SELECT" (p. 63) est-il réglé sur "USB In?" Avec "USB In", les signaux audio peuvent, selon les réglages du logiciel, finir par former une boucle. Pour éviter ce problème, procédez de la façon suivante.

• Arrêtez la reproduction du logiciel et réglez "Soft Thru" sur "Off".
• Coupez l'entrée audio du logiciel.
• Changez INPUT SELECT en "Bass 1~3".

Pas de changement du son du préampli même après un changement de patch.

○ Le GT-10B se trouve-t-il en mode "Preamp" = "System1~3" (p. 73)? → Quand le GT-10B est réglé sur "System1~3" en mode Preamp, les réglages de préampli ne changent pas lorsque vous changez de Patch. Pour effectuer des réglages de préampli différents pour les Patches, CHOISSEZ "Patch" pour le mode Preamp.

Impossible de modifier les paramètres avec les commandes ou la molette

Utilisez-vous le système "Internal Pedal" pour "Assign" (p. 55)? Quand "Assign Source" est réglé sur "INTERNAL PDL", "WAVE PDL" ou "INPUT LEVEL", le réglage "Assign Target" change automatiquement. Pour pouvoir changer manuellement les paramètres avec les commandes et la molette, coupez d'abord "Assign" afin de désactiver le système "Internal Pedal". Avez-vous besoin "INPUT LEVEL" comme "Assign Source" ("Assign", p. 51)? Quand "Assign Source" est réglé sur "INPUT LEVEL", le réglage "Assign Target" change automatiquement en fonction du niveau d'entrée de la base (dynamique). Pour changer manuellement les paramètres avec les commandes et la molette, coupez d'abord "Assign".

Le patch ne change pas.

L'écran affiche-t-il une autre page que la page principale? → Sur le GT-10B, vous ne pouvez changer de Patch qu'à la page principale. Appuyez sur [EXIT] pour revenir à la page principale (p. 25).

Les paramètres spécifiés avec "assign" ne sont pas pilotés

L'effet est-il coupé? Pour piloter un paramètre avec la pédale EXP ou un commutateur au pied, assurez-vous que l'effet qui contient le paramètre que vous avez l'intention de piloter est activé. Le paramètre "Preferenc" ("préférence") de Pedal Function est-il réglé sur "System"? Le réglage "Pedal Function" a toujours priorité (p. 48), que le Patch contienne ou non une assigniation. Pour utiliser l'assignation du Patch, réglez la préférence de "Pedal Function" du contrôleur en question sur "Patch". Les canaux MIDI des deux appareils correspondent-ils? Assurez-vous que les canaux MIDI des deux appareils correspondent (p. 84). - Les numéros de contrôleurs des deux appareils sont-ils compatibles? Assurez-vous que les numéros de contrôleurs des deux appareils correspondent (p. 126). La PÉDale d'expression est-elle déréglée? Bien que la pédale d'expression ait été réglée de façon optimale en usine, un usage intensif ou certaines conditions d'utilisation peuvent la dérégler. Calibrez la pédale d'expression (p. 81).

Les messages MIDI ne sont pas transmis/reçus

Est-ce qu'un câble MIDI serait endommagé? Remplacez les câbles MIDI. Le GT-10B est-il correctement branché à l'autre appareil MIDI? Vérifiez les connexions avec l'autre appareil MIDI. Les canaux MIDI des deux appareils correspondent-ils? Assurez-vous que les canaux MIDI des deux appareils correspondent (p. 84). Quand vous transmettez des messages du GT-10B, assurez-vous que le GT-10B utilise les bons paramètres de transmission. Vérifiez l'objet (activé/coupé) de la transmission de numéros de programme et de commandes de contrôle (p. 86).

Chiffres

2x2 CHORUS 105, 118

Accordeur 27

Adaptateur 23

Affichage Commande 35 Liste 35

Affichage des commandes 35

Affichage paris 35

AMP CONTROL 13,23,132

Ampli de basse 27

Amplificateur 23-24

Assign 51

ASSIGN 1-8 126

AUTO WAH 105-106

BANK 12

Mode de changement de banque 76

Bank Extent 75

Banque 16

Banque préprogrammée 30

Banque utilisateur 30

BASS SIM. 105, 109

Bass Simulator 105, 109

BASS SYNTH 105, 110

BulkDump 91

Bulk Load 93

CATEGORY 32,40

CATEGORY NAME 41

CATEGORY/ENTER 12

CC 89

CC (Control Change) 83

CHORUS 11, 121

Commandes de paramètres 11

Commutateur au pied 23

COMP 11

COMPRESSOR/LIMITER 100

Connexion 14,22

Contraste 71

Contrôleur 54

Controller 137

Copy 43

CREATE 11

CTL 12,83

DC IN 13

DEFRETTER 105, 110

DELAY 11, 119

DIGITAL OUT 13,68

Direct Monitor 97

DISPLAY MODE 11

Driver Mode 95

Dual-L/R 120

Dual-P 120

Dual-S 120

Echange 44

EDIT 11

EFFECTS SELECT 11

Effet d'Activation/coupure 34

Niveau 38

Effet externe 24, 27

Enceinte 23

ENHANCER 105, 109

EQ 11, 105

Equalizer 105

EXIT 11

EXP 12,83

EXP Pedal Hold 77

EXP PEDAL SW 12,83

EXP PEDAL/CTL 3,4 13

EXT LOOP 13

EZ TONE 11,33,134

CREATE 33

EDIT 33

EZ Tone 20

Réinitialisation usine 80

FLANGER 105, 114

FootVolume 125

Fretless 110

FX Chain 37

FX-1 11, 105

FX-2 11, 105

Global 64

Global EQ 64

GND LIFT 13

GRAPHIC EQ 105, 108

Graphic Equalizer 105, 108

HARMONIST 105, 112

Harmonist Scale 113

HUMANIZER 105, 117

Indicateur de niveau 38

Initialize 44

INPUT 13

Input Level 63

Présence d'entrée 63

Sélection d'entrée 63

INPUT/OUTPUT 134

Internal Pedal 55, 126

K KEY 122

LCD Contrast 71, 139 LINE/PHONES 26

M Main Out Level 67

Manual Mode 56

Paramètre utilisateur 30,44

PC (Program Change) 83

PEAK 106

Pedal Bend 124

Fonction Pédales 48

PEDAL FX 49,122

Pédal Indicate 78

Pédale 48

Pédale d'expression 23

Pédale EXP Calibrer 81

Pédale numérée 16

Pédales numérotées 12

PHASER 105, 114

PHONES 13

Phrase Ajout 59

Effacer 60

Enregistrement 59

PHRASE LOOP 12,59,135

Pilote USB 94

R Réglages d'usine 80

Réglages manuels 52

RETURN 131

REVERB 11, 121

RING MOD. 105, 117

Ring Modulator 105, 117

RISE TIME 120

ROTARY 105, 115

S. Sauvegarder, Patch 43

SELECT 11

SEND 131

SEND/RETURN 15, 131

Sequencer MIDI 93

SLICER 105, 116

SLOWGEAR 105,110

SOUND HOLD 100, 105

SUBCOMP 105,107

Sub Compressor 105, 107

SUB DELAY 105, 118

SUB LIMITER 105, 108

SUB OUTPUT 13,69-70

SUB WAH 105, 107

SW&PDL FUNCTION 122

SYSTEM 11, 134

T T. WAH 105-106

Target 54

TARGETPARAMETER 127

TONE MODIFY 105, 109

Total Noise Suppressor 65

Total REVERB 66

Touch WAH 105-106

TREMOLO 105, 115

TUNER 27,134

TUNER/BYPASS 12

TYPE 102, 119

UNI-V 105, 115

USB 13,94

Pour les pays de l'ue

Ce symbole indique que dans les pays de l'Union Européenne, ce produit doit être collecté séparément des ordures ménagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas être mis au rebut avec les ordures ménagères.

• Microsoft et Windows sont des marques déposées de Microsoft Corporation.
• Windows® a la dénomination officielle suivante : "Microsoft® Windows® operating system".
• Apple et Macintosh sont des marques déposées de Apple Inc..
• Mac OS est une marque commerciale de Apple Inc..
• Tous les noms de produits mentionnés dans ce document sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs.

Pour le Royaume-Uni

Ce produit répond aux normes de la directive européenne EMC 2004/108/CE.

Pour les pays de l'UE

Pour les États-Unis

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Pour les États-Unis
