Type de produit	Caisson de basses actif
Marque	ONKYO
Modèle	SKW-940
Haut-parleur	1 x 25 cm (10 pouces) avec cône en papier
Puissance de sortie	200 W RMS (650 W crête)
Réponse en fréquence	25 Hz – 150 Hz
Fréquence de coupure	40–150 Hz (réglable)
Type d'amplification	Amplificateur intégré de classe AB
Entrées	Entrée ligne RCA (LFE), entrée haut-parleur
Phase	Commutable 0°/180°
Mode de mise en veille	Auto Power On/Off (signal détecté)
Dimensions (L x H x P)	390 x 430 x 420 mm
Poids	13,5 kg
Alimentation	220–240 V, 50/60 Hz
Consommation électrique	300 W (max), <0,5 W en veille
Fonctions principales	Contrôle du volume, filtre passe-bas réglable, interrupteur de phase, mode auto veille
Entretien et nettoyage	Dépoussiérer avec un chiffon sec, éviter l'humidité
Sécurité	Ne pas obstruer les ouvertures de ventilation, débrancher avant nettoyage
Pièces détachées et réparabilité	Contacter un service agréé ONKYO pour toute réparation
Informations générales	Caisson de basses conçu pour home cinéma et audio Hi-Fi

FOIRE AUX QUESTIONS - SKW-940 ONKYO

Comment connecter le caisson de basses ONKYO SKW-940 à un ampli ?

Utilisez un câble RCA mono (LFE) de l'ampli à l'entrée LINE IN du caisson. Vous pouvez aussi utiliser les bornes haut-parleur si votre ampli ne possède pas de sortie LFE.

Quelle est la puissance recommandée de l'ampli pour ce caisson ?

Le caisson est actif, il possède son propre ampli de 200 W RMS. Il peut être connecté à n'importe quel ampli avec une sortie préampli subwoofer.

Comment régler la fréquence de coupure ?

Tournez le bouton CROSSOVER au dos du caisson. Réglez-le généralement entre 80 et 120 Hz selon vos enceintes principales.

Que faire si le caisson ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise. Assurez-vous que l'interrupteur POWER est sur ON. Si le mode AUTO POWER est activé, un signal audio doit être présent pour qu'il s'allume.

Comment utiliser le mode Auto Power ?

Le caisson dispose d'un interrupteur AUTO POWER. En position ON, il se met en veille après quelques minutes sans signal et se réveille automatiquement lorsqu'un signal est détecté.

Quelle est la meilleure position pour le caisson de basses ?

Placez-le dans un coin de la pièce pour renforcer les basses, ou près du mur avant. Évitez de le bloquer avec des meubles. Vous pouvez aussi le placer derrière le canapé.

Comment régler la phase ?

Le commutateur PHASE permet de choisir 0° ou 180°. Écoutez de la musique avec des basses continues et basculez la phase. Choisissez la position qui donne le son le plus puissant.

Que faire si le son est faible ou distordu ?

Vérifiez le réglage du volume et de la fréquence de coupure. Assurez-vous que le caisson n'est pas saturé. Réduisez le volume de l'ampli si nécessaire.

Le caisson émet un bourdonnement (hum), que faire ?

Cela peut être dû à une boucle de masse. Essayez d'utiliser un adaptateur de masse (ground loop isolator) sur le câble RCA. Assurez-vous également que tous les appareils sont branchés sur la même prise.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. N'utilisez jamais de produits chimiques ou d'eau. Pour la grille avant, aspirez doucement.

MODE D'EMPLOI SKW-940 ONKYO

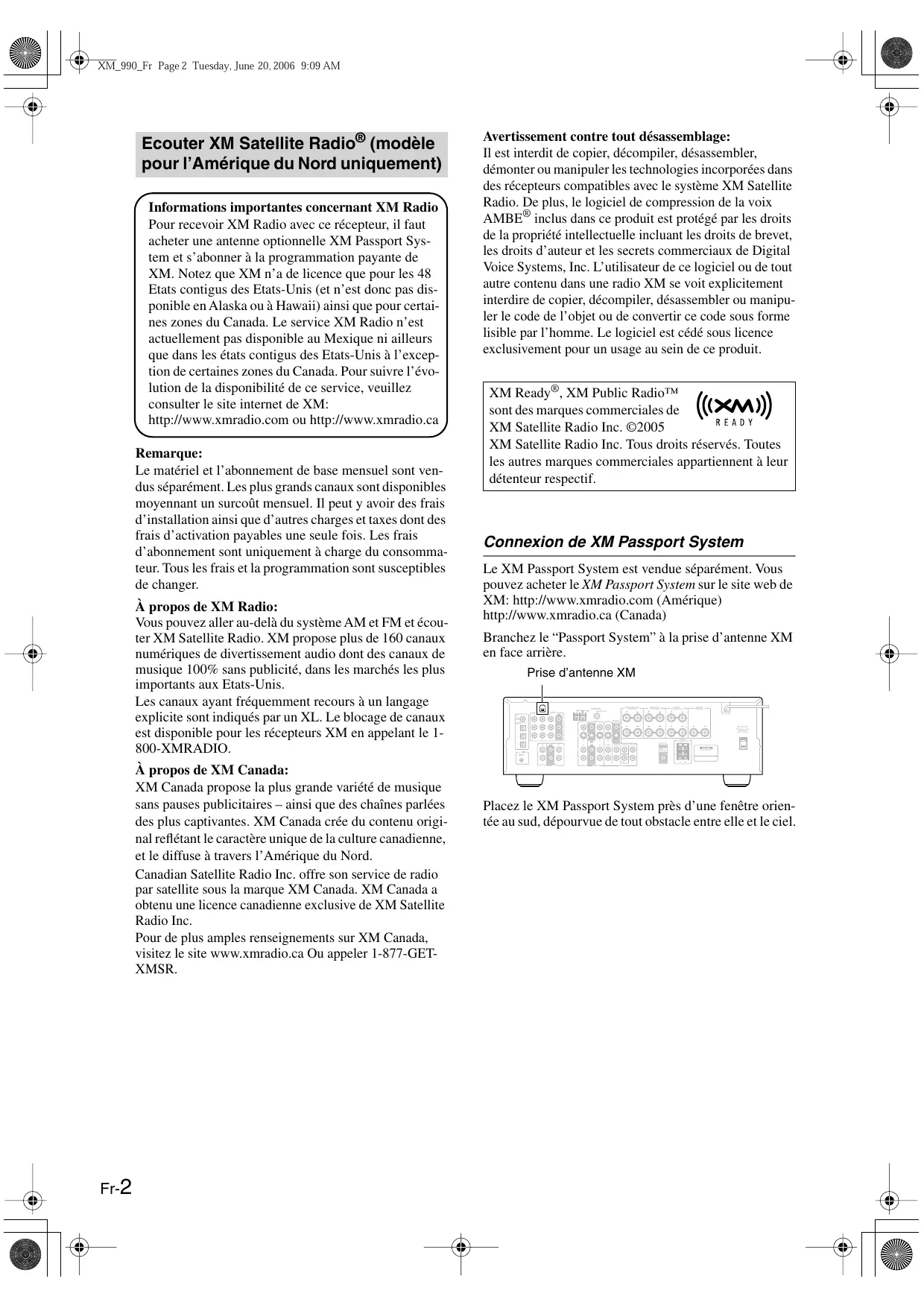

Informations importantes concernant XM radio

Pour recevoir XM Radio avec ce récepteur, il faut acheter une antenne optionnelle XM Passport System et s'abonner à la programmation payante de XM. Notez que XM n'a de licence que pour les 48 États contigus des États-Unis (et n'est donc pas disponible en Alaska ou à Hawaii) ainsi que pour certaines zones du Canada. Le service XM Radio n'est actuellement pas disponible au Mexique ni ailleurs que dans les états contigus des États-Unis à l'exception de certaines zones du Canada. Pour suivre l'évolution de la disponibilité de ce service, veuillez consulter le site internet de XM: http://www. xmradio. com ou http://www. xmradio. ca

Remarque:

Le matériel et l'abonnement de base mensuel sont vendus séparément. Les plus grands canaux sont disponibles moyennant un surcoût mensuel. Il peut y avoir des frais d'installation ainsi que d'autres charges et taxes dont des frais d'activation payables une seule fois. Les frais d'abonnement sont uniquement à charge du consommateur. Tous les frais et la programmation sont susceptibles de changer.

Vous pouvez aller au-delà du système AM et FM et écouter XM Satellite Radio. XM propose plus de 160 canaux numériques de divertissement audio dont des canaux de musique 100% sans publicité, dans les marchés les plus importants aux États-Unis.

Les canaux ayant fréquemment recours à un langage explicite sont indiqués par un XL. Le blocage de canaux est disponible pour les récepteurs XM en appelant le 1-800-XMRADIO.

XM Canada propose la plus grande variété de musique sans pauses publicitaires - ainsi que des chaînes parlées des plus captivantes. XM Canada crée du contenu original reflétant le caractère unique de la culture canadienne, et le diffuse à travers l'Amérique du Nord.

Canadian Satellite Radio Inc. offre son service de radio par satellite sous la marque XM Canada. XM Canada a obtenu une licence canadienne exclusive de XM Satellite Radio Inc.

Pour de plus amples renseignements sur XM Canada, visitez le site www.xmradio.ca Ou appeler 1-877-GET-XMSR.

Avertissement contre tout désassemblage:

Il est interdit de copier, décompiler, désassembler, démonter ou manipuler les technologies incorporées dans des récepteurs compatibles avec le système XM Satellite Radio. De plus, le logiciel de compression de la voix AMBE inclus dans ce produit est protégé par les droits de la propriété intellectuelle incluant les droits de brevet, les droits d'auteur et les secrets commerciaux de Digital Voice Systems, Inc. L'utilisateur de ce logiciel ou de tout autre contenu dans une radio XM se voit explicitement interdit de copier, décompiler, désassembler ou manipuler le code de l'objet ou de convertir ce code sous forme lisible par l'homme. Le logiciel est cédé sous licence exclusivement pour un usage au sein de ce produit.

XM Ready®, XM Public Radio™ sont des marques commerciales de XM Satellite Radio Inc. ©2005

XM Satellite Radio Inc. Tous droits réservés. Toutes les autres marques commerciales appartiennent à leur détenteur respectif.

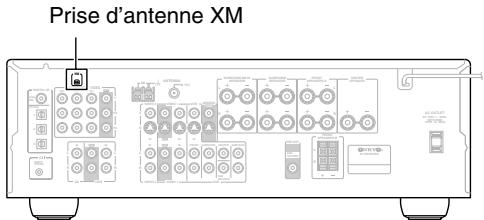

Connexion de XM passport system

Le XM Passport System est vendu séparément. Vous pouvez acheter le XM Passport System sur le site web de XM: http://www.xmradio.com (Amérique) http://www.xmrradio.ca (Canada)

Branchez le "Passport System" à la prise d'antenne XM en face arrêté.

Placez le XM Passport System près d'une fenêtre orientée au sud, dépourvue de tout obstacle entre elle et le ciel.

TUNING, PRESET, ENTER

Régler le mode de radio satellite

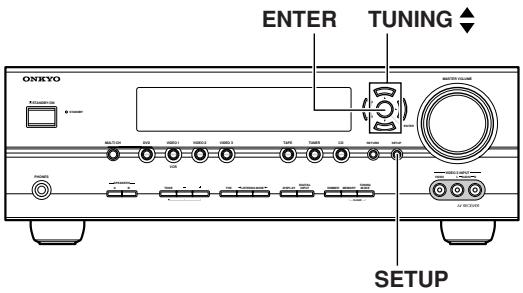

Appuyez sur le bouton [SETUP] de l'ampli-tuner AV.

Utilisez les boutons TUNING haut/bas [▲]/[▼] pour sélectionner “6. SAT Radio Mode” et appuyez sur [ENTER].

Choisissez "XM" avec les boutons PRESET [] / [] puis appuyez sur le bouton [ENTER].

Chaque pression sur les boutons PRESET [] / [] sélectionne successivement les options SAT suivantes: None XM.

None: Choisissez cette option si vous n'utilisez pas la radio satellite.

XM: Sélectionnez cette option pour utiliser la radio satellite XM.

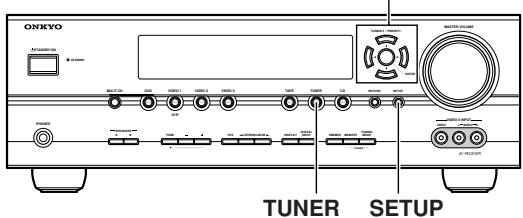

Sélectionner la radio XM par satellite

TUNER

Appuyez plusieurs fois sur le sélecteur d'entrée [TUNER] pour sélectionner XM.

S'allume quand la radio XM est sélectionnée.

Si "CHECK ANTENNA" apparait à l'affichage, vérifie si le XM Passport System est branchée correctement.

S'abonner à XM satellite radio

Avant d'utiliser XM Satellite Radio, il faut ouvrir un compte. Il vous faut une des grandes cartes de crédit et votre identité XM Satellite Radio ID, que vous pouvez obtenir avec l'ampli-tuner AV, comme expliqué ci-dessous ou avec l'ensemble "Passport System".

Utilisez les boutons TUNING haut/bas [] / [] pour sélectionner le canal 0.

Votre numéro d'identé "XM Satellite Radio ID" est affiché. Écrivez-le ci-dessous.

Pour ouvrir un compte, allez sur le site:

Pour XM Canada, rendez-vous sur: http://xmradio.ca

Ou appelez le: 1-877-GET-XMSR

Remarques:

• Le canal 0 ne peut pas être sélectionné en mode "Category Search". Choisissez le mode "Channel Search" (voyez page 4).
• Les lettres suivantes ne sont pas utilisées pour les identifications XM Satellite Radio ID: I, O, S, F.

Sélection de canaux de radio XM

Il y a trois façons de choisir les canaux radio XM:

• Sélection par canal: CHOISSEZ n'importe quel canal.
• Sélection par catégorie: recherche le canal par catégorie.
• Sélection directe: entrez un numéro de canal.

Remarque:

Il est impossible de sélectionner le mode de recherche par canal ou par catégorie tant que les témoins clignotent pour indiquer qu'une recherche est en cours.

1 ENTER	Appuyez sur le bouton [RECEI- VER] puis sur le bouton [ENTER] pour désir le mode “Channel Search”.
	Channel Search
2 ENTER	Utilisez les boutons haut/bas [▲]/[▼] pour sélectionner le canal.
	050 The Loft No. de canal Nom de canal
	Servez-vous des boutons gauche/droit [▲]/[▼] pour désir une catégorie.

Mode "category search

1 ENTER	Appuyez sur le bouton [RECEI-VER] puis sur le bouton [ENTER] pour désirer le mode “Category Search”.
	Category Search

2	Utilisez les boutons gauche/droite [▲]/[▲] pour sélectionner une catégorie et les boutons haut/bas [▲]/[▼] pour sélectionner un canal dans cette catégorie.

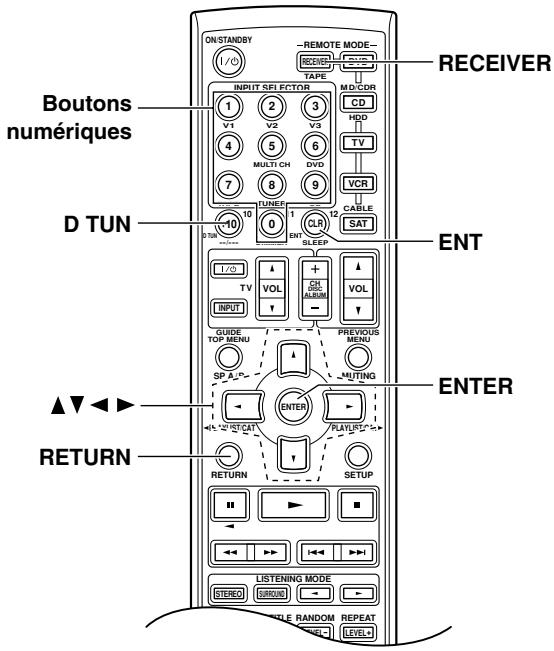

Sélection directe

Vous pouvez désirer un canal radio XM en entrant directement son numéro.

1 D TUN

Appuyez sur le bouton [RECEI- VER] puis sur le bouton [DTUN]. Le bouton [RECEIVER] clignote.

1 V1	2 V2	3 V3
4 MULTI CH	5 DVD	6 DVD
7 Tape	8 TURER	9 CD
0 DIMMER	11 ENT SLEEP	12 SLEEP

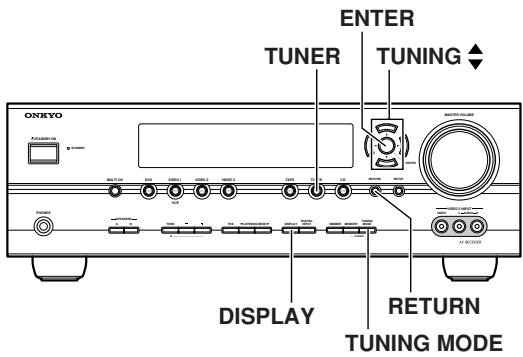

Sélection de canaux XM en face avant:

1 TUNING MODE	Appuyez sur le bouton [TUNING MODE] pour désir le mode “Channel Search” ou “Category Search”.
2 ENTER	Appuyez plusieurs fois sur le bouton [ENTER] pour désir une catégorie.
1 TUNING / PRESET	Utilisez les boutons TUNING haut/bas [▲]/[▼] pour sélec- tionner un canal. En mode “Channel Search”, vous pou- vez sélectionner n’importe quel canal. En mode “Category Search”, vous ne pouvez sélectionner que des canaux de la catégorie désisie.

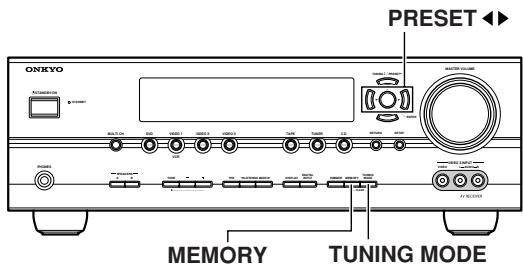

Préreglage des chaînes XM

Vous pouvez préprogrammer jusqu'à 40 chaînes XM et stations de radio AM/FM dans des mémoires.

1	Recherche la chaîne XM à mémoriser.
2 MEMORY	Appuyez sur le bouton [MEMORY]. Le tímoin MEMORY s'affiche et le numéro de la mémoire clignote.
3 TUNING / PRESET+	Tant que le tímoin MEMORY est affché (environ 8 secondes), vous pouvez désirir un numéro de mémoire 1-40 avec les bou-tons PRESET [▲]/[▲].
4 MEMORY	Appuyez à nouveau sur le bouton [MEMORY] pour mémoriser la chaîne. La fréquence est mémorisée et le numéro de la mémoire)cesse de clignoter. Répétez cette procédure pour mémoriser d'autres chaînes XM.

Effacer une mémoire

1	Choisissez la mémoire à effacer. Voyez le paragraphe précédent.
2	Maintenez le bouton [MEMORY] enforcé en appuyant sur le bou- ton [TUNING MODE]. La mémoire désisie est effacée et son numéro disparait de l'écran.

Remarques:

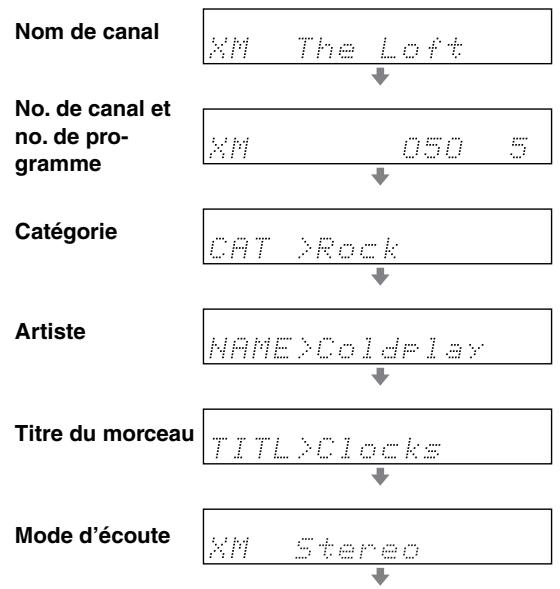

• Si la catégorie, artiste ou titre de morceau n'est pas disponible, "---" apparait.
• Le mode d'écoute n'est affiché que lorsque le groupe d'enceintes A est activé.

Positionnement de XM passport system

Vous pouvez vérifier la force du signal radio XM et régler la position de XM Passport System en conséquence.

Appuyez sur le bouton [SETUP] de l'ampli-tuner AV.

Utilisez les boutons haut/bas [▲]/[▼] pour sélectionner "7. ANT Aiming" puis appuyez sur [ENTER].

Réglez la position de XM Passport System pour obtenir une barre de réception du signal "SAT" aussi longue que possible.

Si vous ne recevez pas de signal satellitaire, appuyez sur le bouton bas [▼] pour afficher l'indicateur de réception du signal terrestre (TER) et réglez le XM Passport System pour obtenir une barre aussi longue que possible. Les signaux terrestres ne sont disponibles que dans certaines zones.

TER: C#####

Tant que la réception du signal est bonne, vous pouvez écouter la radio XM par voie terrestre ou satellitaire au besoin.

Messages de la radio XM

Les messages suivants peuvent apparaître lorsque vous utilisez la radio XM.

CHECK ANTENNA

CHECK ANTENNA

Le XM Passport System n'est pas correctement branchée. Vérifiez les connexions.

UPDATING

UPDATING

Le code crypté d'utilisateur XM est mis à jour. Veuillez attendre.

NO SIGNAL

NO SIGNAL

Le signal est trop faible. Vérifiez la connexion de XM Passport System et réorientez-la pour une meilleure réception.

LOADING

LOADING

L'ampli-tuner AV recherche ou décode des données audio ou de texte. Veuillez attendre.

OFFAIR

OFF AIR

Le canal XM que vous avez sélectionné ne transmet rien actuellement. Choisissez un autre canal.
