MODE D'EMPLOI HK 670 HARMAN KARDON

HK670 Amplificateur intégré

MANUEL DE L'UTILISATEUR

harman/kardon

Power for the Digital Revolution™

Table des matieres

3 Présentation
4 Connectique
5 Commandes et fonctions
6 Telecommande
7 Mode opératoire
8 Guide de dépannage
8 Specifications

DECLARATION DE CONFORMITE

Je soussigné, représentant

déclare que le produit décrit dans le present Manuel de l'utilisateur est conforme aux normes suivantes :

EN60065 SISIR(IEC65+A1,2,3)

CB Certificate

Carsten Olesen

Harman Kardon Europe

06/01

Conforme à la directive 73/23 EECrelative à la suppression des interférences.

DECLARATION DE CONFORMITE

Je soussigné, représentant

déclare que le produit décrit dans le present Manuel de l'utilisateur est conforme aux normes suivantes :

EN55013/A 12/8.1994, EN55020/12.1994

EN60555 Part 2 & 3/4.1987

Carsten Olesen

Harman Kardon Europe

06/01

Conforme à la directive 89/336/EEC relative à la suppression des interférences.

Félicitations et merci d'avoir besoin l'Amplificateur intégré Harman Kardon HK670.

Pour tirer le meilleur parti des performances de votre Amplificateur, prenez le temps de dire attentivement leprésent Manuel.

Le HK670 se caractérisé notamment par :

Haute Capacité en courant HCC

Cela permet aux sections amplificatrices de réagir rapidement aux écarts de dynamiques, fournissant ainsi instantanément le courant nécessaire au pilotage précis de pratiquement tous les systèmes d'enceintes.

Bande passante ultra-large

Bande passante d'une largeur exceptionnelle, insensible aux contre-reactions négatives.
Linéarité en phase et précision sont optimisées.

Faible contre-reaction négative

Faible distorsion et large bande passante sans contre-reaction pour une dynamique optimisée.

Electronique ad hoc

Son électronique est entièrement constituée de circuits discretés spécialément concus. Seul ce type de circuits intégrés peut produit ce haut niveau de performances.

Protection electronique avancée

Les circuits de protection Harman Kardon préservevent l'amplificateur des courts-circuits ou des dysfonctionnements au niveau des enceintes ou de la connectique sansacrifierla qualite sonore par l'utilisation de limiteurs de courant ou de relais de sortie.

Conseils

Utilisez toujours une alimentation 230 V

Cet équipement est concu pour fonctionner sous une tension de 230V AC. N'utilise que des prises de tension secteur, jamais au dela, pour prévenir les risques d'indendie.

Manipuez le cable d'alimentation avec précaution

Si vous devez débranchez l'appareil du secteur, par exemple avant de vous absenter plusieurs semaines, tirez toujours sur la prise, jamais sur le cable. Mettez d'abord l'appareil hors-tension en pressant l'interrupteur situé au-dessus de l'indication Power sur la face avant (voir page 5). Ne faites jamais passer le cable d'alimentation sous des tapis, ne posez pas de meubles dessus, ne faites pas de nœud avec.

Emplacement

Placez l'appareil sur un support plan et solide et évitez :

les endroits humides.
les endroits très chauds, exposés directement aux rayons du soleil ou à proximé de sources thermiques.
les endroits très froids.
les endroits exposés à la poussière ou aux vibrations.
les endroits mal ventilés.

N'obstruez pas les fentes d'aération pratiquées sur le dessus de l'appareil, vous risquez d'alterer la fiabilité à long terme de votre amplificateur.

Déplacer l'appareil

Avant de déplacer l'appareil, veillez à débrancher tous les cables d'interconnexion avec d'autres péripériques et à débrancher le cable d'alimentation secteur.

N'essayez pas de démonter l'appareil

Cet équipement ne renferme pas de consommables à replacer. Ouvrir l'appareil désenterait des dangers pour votre sécurité, et toute modification de ses composants internes annulerait la garantie. Si de l'eau ou de petits objets, métalliques ou autres pénétrent accidentellement à l'intérieur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur.

Entretien

Si l'appareil a besoin d'être nettoyé, utilisez un chiffon doux et sec. Au besoin, passesz un chiffon doux légèrement imbibé d'eau savonnexe puis d'eau propre. Essuyez immidiatement après avec un chiffon sec. N'utilisez ni détergents ni alcool ni produit arosol. N'utilisez pas de produits abrasifs qui pourrait endommager la finition des parties métalliques. Evitez de diffuser des produits insecticides à proximé de l'appareil.

Odeurs anormales

Si vous remarquez une odeur anormale ou de la fumée, débranchez immédiatement l'Amplificateur du secteur, Contactez votre revendeur ou le centre de sav Harman Kardon le plus proche.

Emballage

Gardez l'emballage dans un endroit sur, au cas où vous en auriez besoin à l'occasion d'un déménagement ou d'une réparation.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'OUVREZ PAS LE PANNEAU ARRIÈRE OU LE CAPOT DE L'APPAREIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÉTRE ENTRÉNU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÉS D'un SERVICE DE MAINTENANCE QUALIFIÉ.

L'éclaire fléché au centre d'un triangle équilatéral prévient l'utilisateur de la presence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral préviert l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

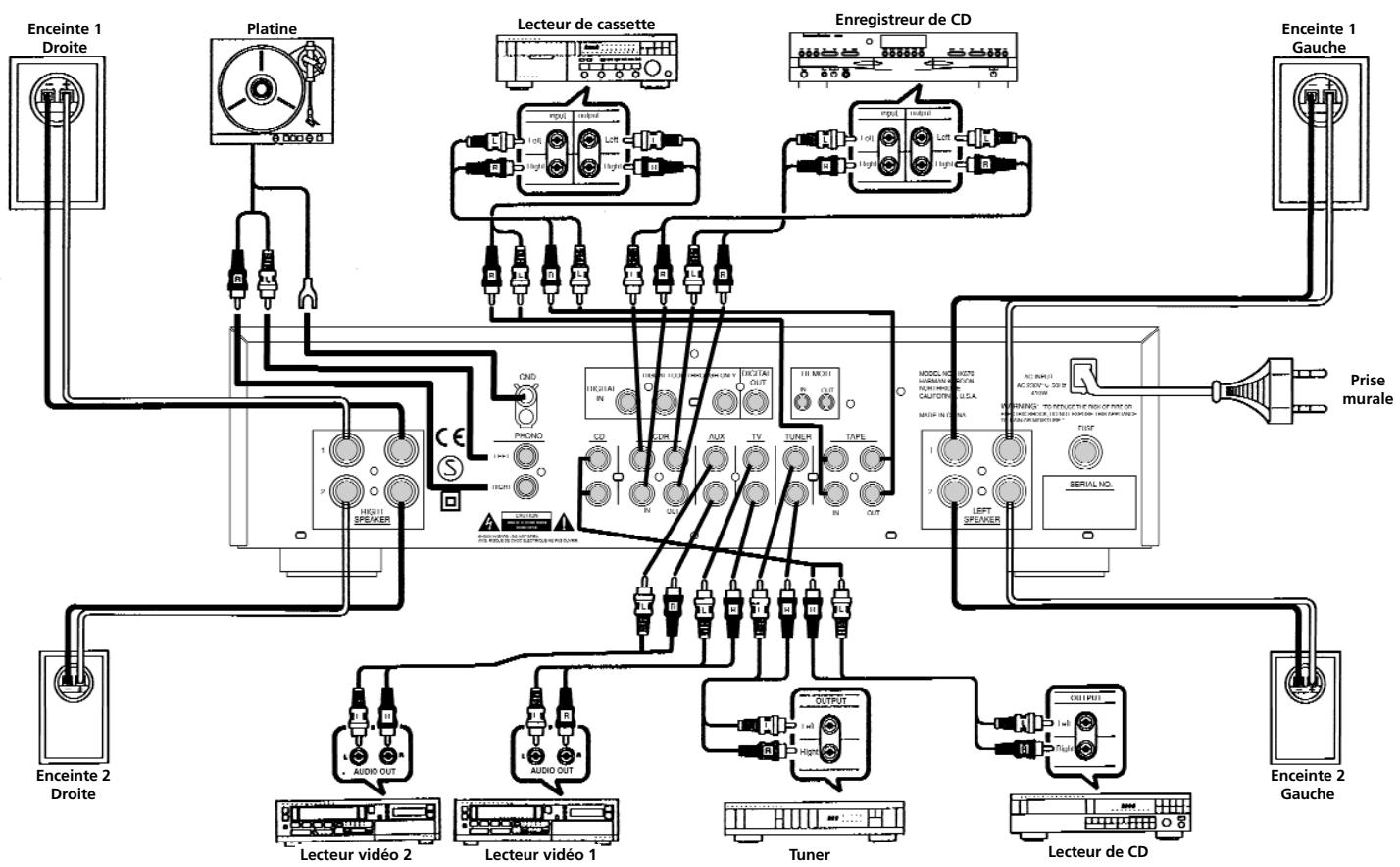

Connexion de péripériques

1. Assurez-vous préalablement que tous les apparèels ont été mis hors tension
2. Reliez chaque connecteur de sortie/lecture du péripérisque à l'entrée correspondante sur le panneau arrêté de votre Amplificateur, et, le cas échéant, les connecteurs d'entrée/enregistrement du péripérisque à la sortie correspondante du HK670. Utilisez les connecteurs blanc, noir ou gris pour un canal Gauche; les connecteurs rouges pour un canal Droite.
3. Une platine tourne disque avec cartouche MM doit être reliée aux entrées Phono et un cable de masse être branché sur la borne de masse.

Connexions télécommande

Si un périphérique stéreo est doté d'un capteur infrarouge intégré et d'une prise de sortie Remote, il est possible de connecter cette prise à la prise d'entrée REMOTE IN du HK670. Tous les équipements Harman Kardon dotés de prises « Remote In » et « Remote Out » sont mutuellement compatibles à l'exception de la Citation 22, 24 et 25. Les capteurs à distance et périhériques d'autres marques peuvent ne pas être compatibles, mais sont sans danger pour votre équipement. Un deuxième cable peut être utilisé pour relier la prise REMOTE OUT de l'Amplificateur à l'entrée Remote d'un périphérique stéreo. Utilisez la même procedure pour connecter d'autres périhériques (si c'est possible).

Connexion des enceintes

1. Pour obtenir les valeurs performances, utilisez des câbles de qualité. Cependant, tous les câbles standard en cuivre sont utilisables, à condition de respecter les conditions suivantes en ce qui concerne le rapport entre longueur et section :

Longueur

du cable

Jusqu'a 2,5 m

Jusqu'ä 4 m

Jusqu'ä 6 m

Plus de 6 m

Section

minimale

1 mm
1,25 mm
1,6 mm
2-2,5 mm

1. Evitez d'embobiner l'excedent de cable avec ou à proximé des interconnexions du signal niveau ligne.

MPORTANT: Au moment de connecter deux paires d'enceintes, vérifie l'impédance de chacune (indiquée à l'arrière des enceintes, dans le manuel, ou en vous renseignant auprès de votre revendeur ou fabricant) puis consultez la table ci-dessous pour savoir si elles peuvent être utilisées simultanément.

Si l'impédance

des deux

paires est :

8Ω/8Ω OUI
8Ω/6Ω NON
8Ω/4Ω NON
6Ω/6Ω NON
6Ω/4Ω NON
4Ω/4Ω NON
0UI
NON
NON
NON
NON
NON

Peuvent-elles

fonctionner

ensemble?

ATTENTION: Ne faites jamais fonctionner deux paires d'enceintes simultanément contrairement à ce qui est indiqué sur cette liste, au risque d'une surchauffe de l'Amplificateur.

Acheminement du signal numérique

Voussouspoucezconnectdesperiphériques
numériquesauxentres "CD" "CDR"et"AUX".
Le signald'entrée sera alors simplement achemine enI'etat jusqu'àla prise“DIGITALOUT”si
vousavezsectionné comme source les options "CD","CDR"ou"AUX",pour fournir en signal
numérique desenregistreursde CDou MD.Le
HK670nepeut ni traiter,ni décoder,ni convertir
lessignauxnumériques.

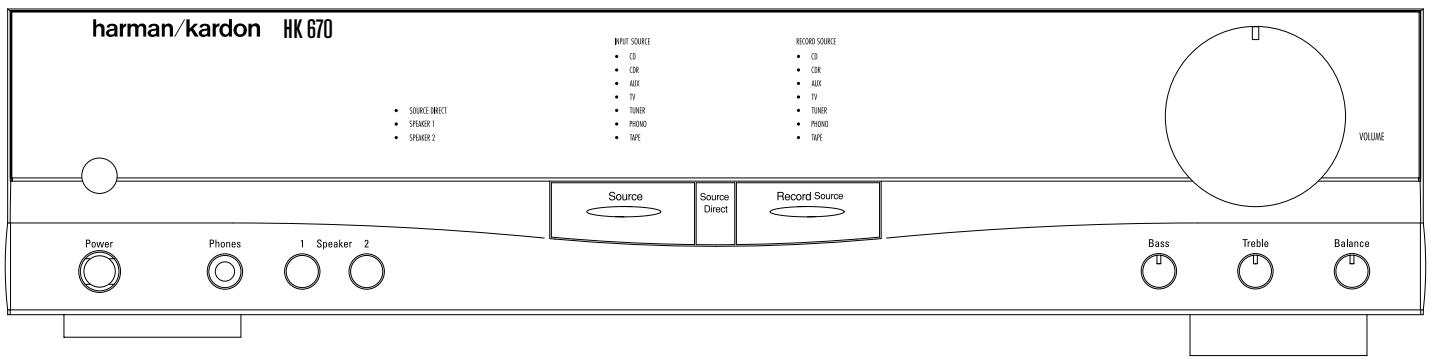

Alimentation secteur

Branchez l'appareil à une prise murale 230 VAC.

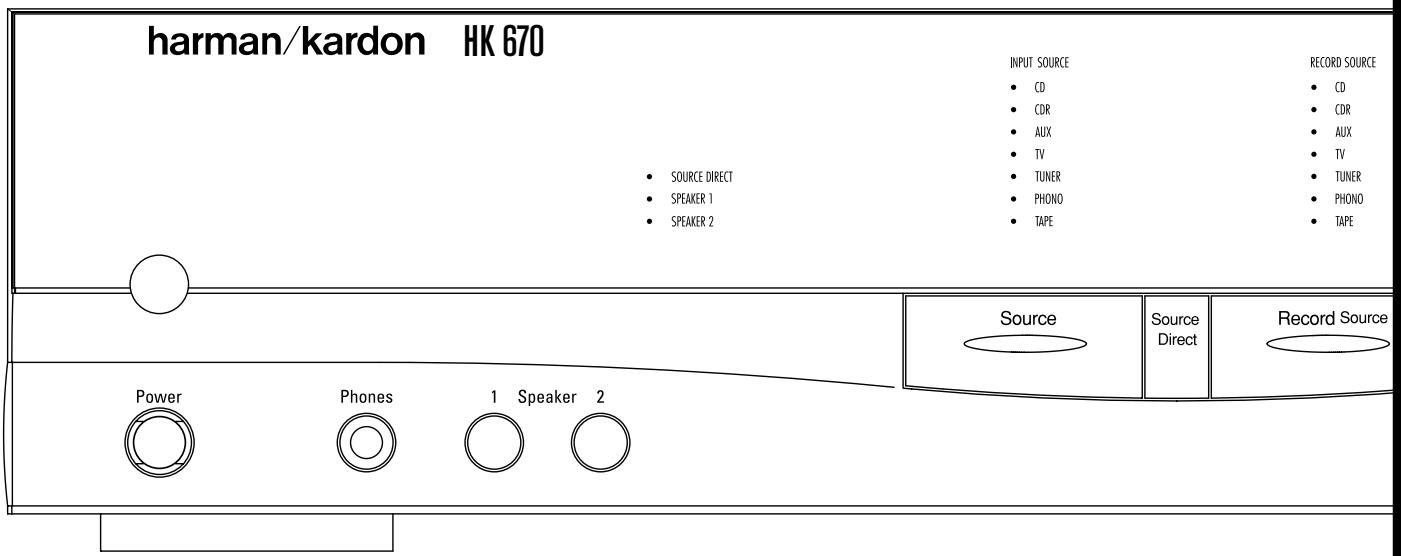

Interrupteurs Marche/arrêt

Enoncez l'interrupteur place au-dessus de l'indication Power pourmettre l'Amplicateur sous tension la premiere fois, en mode de veille.Verifie que la diode témoin placée dans le bouton plat Power s'allume (couleur amber).Vouis laisserez cet interrupteur enfoncé en fonctionnement normal au quotidien, et n'aurez a le désactiver que si vous ne doivent pas vous servir de votre Amplificateur pendant une période de temps relativement longue (vacances,absence prolongee,etc.). Pressez le bouton Power de la face avant,mettre I'Amplicateur en marche et le faire revenir en mode de veille.En mode deVeille.I'appareil est relié au secteur et peut'être mis en marche au moyen de ces commandes Power.

Prise pour casque d'écoute

Branchez si vous le souhaitez un casque d'é-coute sur la prise Phones. Lorsque les selecteurs d'enceinte Speaker 1 et Speaker 2 sont dés-activés, le signal audio n'est audible que par cette connexion.

Sélecteurs Speaker 1/2

Pressez ces touches pour selectionner soit l'une, soit l'autre, soit les deux paires d'enceintes, soit aucune (sortie casque d'ecoute uniquement).

Sellecteur Source

Sélectionnez la source que vous souhaitez écouter en pressant Source (extrémité gauche pour monter, extrémité droite pour descendre) jusqu'à ce que la diode tímoin associée à cette source soit allumée.

Sélecteur Record Source

Selectionnez la source que vous souhaitez enregistrer sur le périhérique connecté aux prises Tape et CDR Out du panneau arrêté en pressant Record Source jusqu'à ce que la diode témoin associée à cette source soit allumée.

Bass

Tournez ce bouton pour augmenter ou diminuer les graves.

Treble

Tournez ce bouton pour augmenter ou diminuer les aigus.

Balance

Tournez ce bouton pour régler le niveau de sortie relatif des enceintes droite et.gauche.

Volume

Tournez ce bouton pour hausser ou baiser le volume.

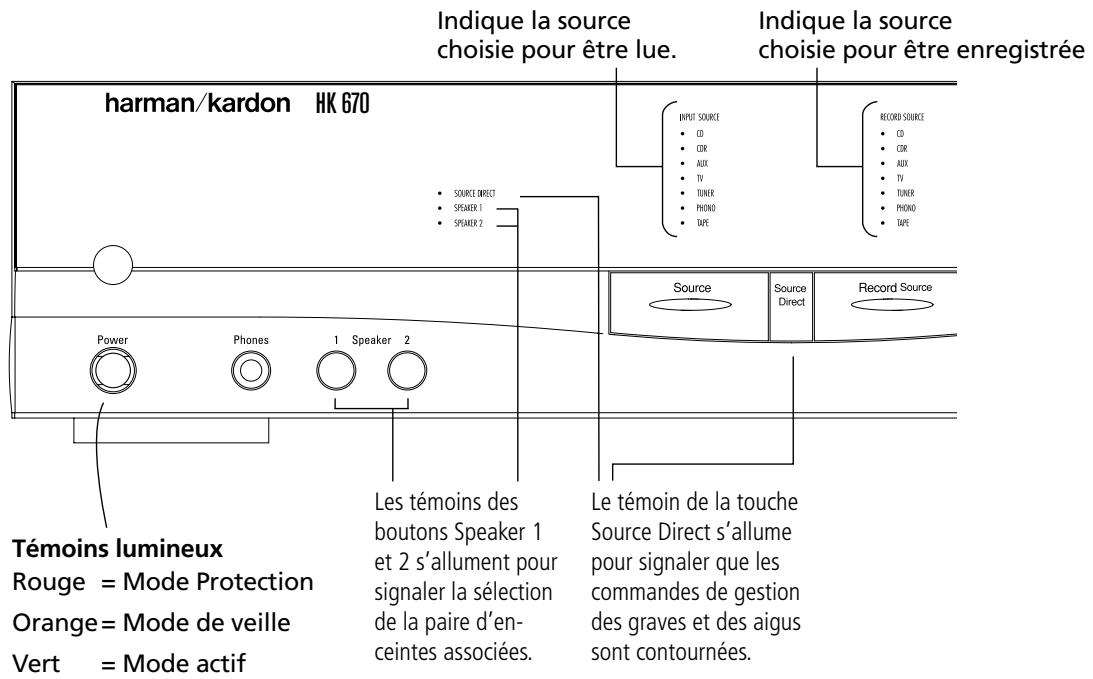

Source Direct

Pressez cette touche pour contourner le circuit de gestion des tonalités.

Télécommandes indépendantes

Le système de télécommande du HK670 peut gérer la commande de l'Amplificateur et des tuners, lecteurs de CD et enregistreurs de CD compatibles. La prise d'entrée des équipements non dotés de récepteurs à infrarouge doit être reliée à la sortie télécommande de l'Amplificateur pour que ce système puisse également:gérer les commandes de ces derniers.

Le tableau ci-dessous repertorie les fonctions de l'Amplificateur HK670 et des périhériques externes qui peuvent être générées par la télécommande du HK670.

Remarques importantes:

• Pour gérer à distance les commandes d'un tuner (touches numériotées uniquement) ou d'un lecteur ou enregistrateur de CD, "TUNER", "CD" ou "CDR" doivent avoir été sélectionnées via les touches Source de la télécommande (une sélection sur la face avant ne suffit pas).
• Notez que les lecteurs de DVD et de cassette ne sont pas gérables à partir de la télécommande.
• Pour gérer à distance un enregistreur de CD compatible, vous doivent désignéner CDR comme entrée, et la platine à commander (lecture CDP ou enregistrement CDR) doit être selectionnée au moyen des touches appropriées SELECT CDP ou CDR.

Conditions de fonctionnement

La télécommande est opérationnelle jusqu'à 7 mètres de l'Amplificateur et dans un angle de 30^ par rapport à l'axe perpendicular à sa face avant. Cette portée peut être réduite par la présence d'obstacles coupant l'axe du faisceau, de lumières fluorescentes ou d'impuretés sur le capteur IR de la face avant ou l'émetteur de la télécommande.

La télécommande est alimentée par deux piles AA livrées avec l'Amplificateur. Si vous ne veez les replacer, changez toujours les deux piles en même temps. Si vous ne nevez pas utiliser la télécommande pendant un laps de temps assez long, retirez les piles pour prévenir les risques de corrosion.

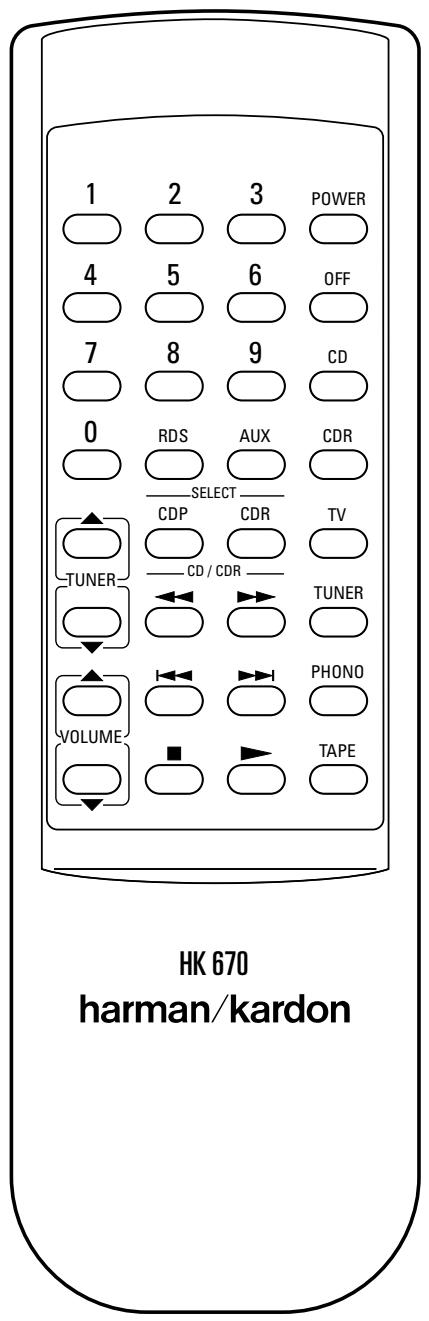

Fonctions de la télécommande

Touche	HK670	Lecteur CD	Enregistreur CD	Tuner
POWER/OFF	Marche/arrêt	-	-	-
« « (Avance rapide)	-	Avance rapide	Avance rapide	-
» « (Retour rapide)	-	Retour rapide	Retour rapide	-
» « (Saut vers l'amont)	-	Saut vers l'amont	Saut vers l'amont	-
« «▲ (Saut vers l'aval)	-	Saut vers l'aval	Saut vers l'aval	-
« (Stop)	-	Stop	Stop	-
« (Lecture)	-	Lecture	Lecture	-
0 ~ 9 (numérotées)	-	Sélection de plage	Sélection de plage	Présélection de stations
CD	Choix de la source	-	-	-
CDR	Choix de la source	-	-	-
AUX	Choix de la source	-	-	-
TV	Choix de la source	-	-	-
TUNER	Choix de la source	-	-	-
PHONO	Choix de la source	-	-	-
TAPE	Choix de la source	-	-	-
SELECT CDP	-	-	Platine lecture 1)	-
SELECT CDR	-	-	Platine Enreg. 1)	-
RDS	-	-	-	Affichage données RDS
TUNER II»	-	-	-	Monter les fréquences
TUNER «	-	-	-	Descendre lesfréquences
VOLUME II»	Hausse du volume	-	-	-
VOLUME «	Baisse du volume	-	-	-

1) nécessaire uniquement avec les enregistrateurs de CD

Ecoute d'un lecteur de CD, d'un lecteur de cassette, d'un tuner ou d'une autre source audio

1. Reglez le volume sur le minimum et pressez l'interrupteur situé au-dessus de l'indication Power pour placer l'appareil en mode de voir. Le témoin de couleur amber s'allume. Puis pressez ce bouton plat Power pourmettre l' amplificateur en marche. Le témoin d'activation s'allume, d'abord en rouge, le temps que le circuit de protection vérifie l'absence de courts-circuits ou d'autres anomalies, puis en vert.
2. Pressez Speaker 1 pour écouter la paire d'enceintes reliée aux bornes Speakers 1 sur le panneau arrêté. Pressez Speaker 2 pour écouter la paire d'enceintes reliée aux bornes Speakers 2 sur le panneau arrêté. Pressez les deux boutons pour écouter les deux paires d'enceintes simultanément. Pour n'écouter qu'à travers le casque, presser pour couper la/les paire(s) d'enceintes active(s).

3. Sélectionnez la source audio en pressant le bouton Source sur la face avant jusqu'à ce que la diode tímoin correspondant à la source souhaïée s'illumine, ou en pressant la touche Source appropriée sur la télécommande.

4. Lancez la lecture de la source choisié

5. Ajustez le Volume sur le niveau souhaïte.
6. Ajustez les commandes Bass, Treble et Balance à votre gré (la fonction Source Direct doit être désactivée).
7. Pressez le commutateur Source Direct pour que le témoin associé s'allume, si vous souhaitez contourner les circuits de commande de tonalité et de balance pour reproüdre directement le son enregistré. Pressez de nouveau pour désactiver cette fonction et pouvoir gérer de nouveau manuellement les contrôles de tonalité et de balance.

Enregisterer

Vous pouvez enregistrer, sur cassette ou CD-R, ou sur cassette ET CD-R simultanément, ce qui est lu par une quelconque des sources disponibles.
Vous pouvez aussi connecter un deuxième lecteur de cassette aux entrées et sorties CDR et copier d'une cassette à l'autre (dans les deux sens).

Pour sélectionner le signal source à enregistrer (qui n'est pas nécessairement celui de la source en cours de lecture), pressez Record Source sur la face avant jusqu'à ce que la diode tímoin correspondant à la source souhaitée s'allume.

NOTA : Le signal source enregistré est pris directement à la source et n'est donc pas affecté par les réglages de volume, de tonalité ou de balance.

Remarques importantes

• Les fonctions Source Direct et Record Source ne peuvent être activées qu'à partir des touches de la face avant, pas à partir de la télé-commande
• Les platines cassette 3 têtes avec fonction de surveillance peuvent également être connectées aux prises Tape ou CDR, mais cette fonction de surveillance sera inhibée.

La plupart des anomalies de fonctionnement d'un tel équipement sont dues à des aléas de manipulation. Si vous constazez un dysfonctionnement, vérifie donc d'abord sur la liste ci-après si la solution du problème ne s'y trouve pas. Si le problème persiste, consultez votre centre de service après vente agrée Harman Kardon.

Si le problème est... Aucun témoin lumineux ne s'allume quand vous branchez l'équipement sur une prise secteur	vérifiez que... • cette prise secteur est active. • le bouton POWER en face avant est enforcé.
Vous n'entendez aucun son.	• les commutateurs appropriés aux enceintes sont enforcés. • la source appropriée est active. • le réglage de volume n'est pas sur zéro. • les cables d'enceintes sont correctement branchés • les connexions vers le pérophérique source sont correctes.
Une des deux enceintes reste muette.	• la connectique du système a été effectué correctement. • le réglage de balance est en position médiane
En mode stéreo, les canaux droite et gauche sont inversés.	• les cables haut-parleur sont correctement branchés. • la connectique du système a été effectué correctement
Sifflements ou ronflements intermittents ou continus.	• l'appareil est suffisamment éloigné du télévisuer, réfrigérateur ou autres appar兼ls.
La télécommande et les touches en face avant sont sans effet.	• Débranchez l'appareil du secteur, attendez 5 minutes, puis rebranchez-le.
Le son phono s'accompagne d'un ronflement, bruit de fond, « crachotement ». ou est trop faible	• la masse du tourne-disque est reliée à la masse de l' amplificateur. • le cable de la platine est bien séparé des cables enceinte et alimentation. • la platine est assez loin des enceintes. • la platine est posée sur un support stable. • le cable de la platine est relié aux prises phono. • La cartouche phono est de type MM, non MC.

Spécifications

		NOMINAL
Puisance moyenne continue par canal (FTC)20 Hz - 20 kHz, deux canaux pilotés	8 Ohms:4 Ohms:	80 Watts pour <0,09%DHT120 Watts pour <0,3%DHT
Dynamique (IHF, 1 kHz salve de bruit)	8 Ohms:4 Ohms:2 Ohms:	115 Watts200 Watts310 Watts
Niveau HCC		±75 Amps
Bande passante pour sortie semi-nominale, 8 Ohms		<10 Hz - 150 kHz
Réponse en fréquence à1W (+0/-3dB)		5 Hz - 150 kHz
Facteur d'amortissement (20Hz-20k Hz)		>125
Rapport signal/bruit (Réf. puissance de sortie nominale, pond A)	Tuner/CDPhono (MM):	95 dB75 dB
Sensibilité/Impédance d'entrée	Tuner/CDPhono (MM):	270mV/43k Ohms4,0mV/47k Ohms
Surcharge :	Tuner/CDPhono (MM):	6V110 mV
Gamme de réglage tonalité, Graves sous 50 Hz/Aigus sous 10 kHz		±10 dB/±10 dB
Alimentation		AC 230V, 50/60 Hz
Consommation		345 W
Dimensions (L X H X P)		439 X 110 X 395 mm
Poids		10,35 kg
