PM 1 - Enceintes de monitoring FOSTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring active bi-amplifiée
Marque	FOSTEX
Modèle	PM-1
Tweeter	25 mm (dôme) avec technologie UPEC
Woofer	160 mm (6,5 pouces)
Réponse en fréquence	50 Hz - 20 kHz ± 2 dB
Amplification	75 W (aigu) + 45 W (grave/médium) = 120 W total
Distorsion harmonique totale	< 0,007% à 30 W
Impédance	8 Ohms
Rapport signal/bruit	> 93 dB (non pondéré)
Principe acoustique	Bass reflex amplifié 2 voies
Entrée audio	Jack XLR 6,35 mm symétrique avec contrôle de gain
Réglages	Volume (gain)
Alimentation	Secteur (intégrée)
Consommation électrique	Non spécifiée
Nettoyage	Chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l'eau ni à l'humidité. Ne pas obstruer les évents. Débrancher avant tout nettoyage.
Pièces détachées et réparabilité	Contacter le service après-vente FOSTEX ou un centre agréé.
Informations générales	Conçu pour le studio de production, broadcast et home studio. Bi-amplification de haute qualité.

FOIRE AUX QUESTIONS - PM 1 FOSTEX

Quel type de câble utiliser pour connecter le FOSTEX PM-1 ?

Utilisez un câble Jack XLR 6,35 mm symétrique (TRS) ou un câble XLR standard si votre source est équipée d'une sortie XLR.

Quelle est la puissance totale de l'amplification du PM-1 ?

Le PM-1 dispose d'une bi-amplification totale de 120 W : 75 W pour le tweeter et 45 W pour le woofer.

Puis-je utiliser le PM-1 en guitare basse ?

Oui, mais il est conçu pour le monitoring studio. Pour une guitare basse, veillez à ne pas saturer l'entrée. Utilisez un préampli si nécessaire.

Comment régler le niveau sonore du PM-1 ?

Utilisez le contrôle de gain situé à l'arrière de l'enceinte. Tournez dans le sens horaire pour augmenter le volume, antihoraire pour diminuer.

Quelle est la réponse en fréquence du PM-1 ?

La réponse en fréquence est de 50 Hz à 20 kHz avec une tolérance de ±2 dB, garantissant une reproduction linéaire.

Le PM-1 émet-il un bruit de fond ?

Le rapport signal/bruit est supérieur à 93 dB, donc le bruit de fond est très faible et imperceptible dans un usage normal.

Comment nettoyer les enceintes PM-1 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Débranchez l'enceinte avant le nettoyage.

Puis-je placer le PM-1 sur un bureau ?

Oui, mais il est recommandé d'utiliser des supports ou des coussins anti-vibrations pour éviter les résonances et améliorer la précision.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Si le problème persiste, contactez le service après-vente FOSTEX.

Le PM-1 est-il adapté au home studio ?

Absolument. Avec sa bi-amplification, sa faible distorsion et sa réponse linéaire, il est idéal pour le mixage et le mastering en home studio.

MODE D'EMPLOI PM 1 FOSTEX

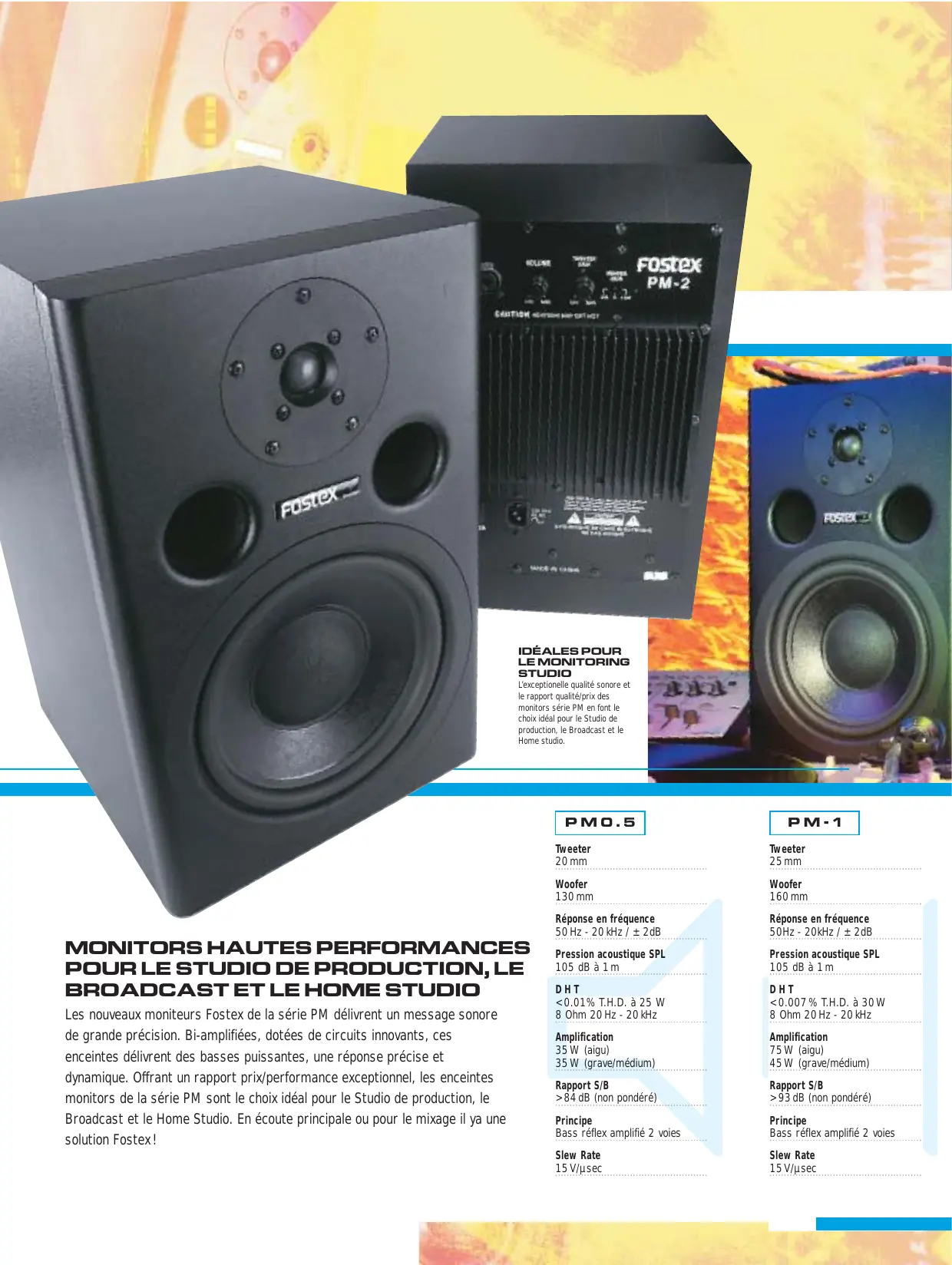

Les nouveaux moniteurs Fostex de la série PM délivrent un message sonore de grande précision. Bi-amplifiées, dotées de circuits innovants, ces enceintes délivrent des basses puissantes, une réponse précise et dynamique. Offrant un rapport prix/performance exceptionnel, les enceintes monitors de la série PM sont le choix idéal pour le Studio de production, le Broadcast et le Home Studio. En écoute principale ou pour le mixage, il y a une solution Fostex!

PM0.5

Tweeter

20mm

Woofer

130mm

Réponse en fréquence

50Hz-20kHz/±2dB

Pression acoustique SPL

105 dB à 1m

DHT

<0.01% T. H. D. à 25 W

8 Ohm 20Hz - 20kHz

Amplification

35W (aigu)

35 W (grave/medium)

Rapport S/B

>84 dB (non pondéré)

Principe

Bass reflex amplifié 2 voies

Slew Rate

15 V/μsec

PM-1

Tweeter

25mm

Woofer

160mm

Réponse en fréquence

50Hz - 20kHz / ± 2dB

Pression acoustique SPL

DHT

<0.007% T. H. D. à 30W

8 Ohm 20Hz - 20kHz

Amplification

75W (aigu)

45 W (grave/medium)

Rapport S/B

93 dB (non pondéré)

Principe

Bass reflex amplifié 2 voies

Slew Rate

15 V/μsec

PM-2

Tweeter

25mm

Woofer

200mm

Réponse en fréquence

50Hz - 20kHz / ± 2dB

Pression acoustique SPL

DHT

<0.005% T. H. D. à 50W

6 Ohm 20Hz - 20kHz

Amplification

120W (aigu)

120W (grave/medium)

Rapport S/B

90 dB (non pondéré)

Principe

Bass reflex amplifié 2 voies

Slew Rate

10 V/μ sec

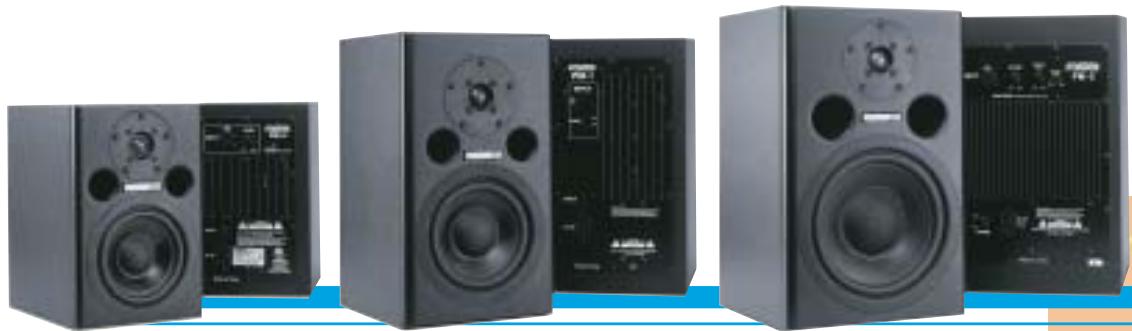

PM0.5

Dans les petits espaces, ou comme écoute de proximité pour le mix, une paire de mini-monitors, c'est la solution... pour peu qu'ils soient de haute qualité. De ce point de vue, les PMO.5 Fostex sont irréprochables. Amplifiés 2 voies, ces monitors, de très petites dimensions, trouveront facilement leur place. Véritables enceintes de contrôle professionnelles, elles bénéficient de toute l'expérience de Fostex en la matière. Un son clair et précis, exempt de distorsion et de coloration. Le rapport qualité/prix du système PM 0.5 est par ailleurs tout aussi étonnant que ses performances!

PM-1

Pour juger avec précision de la qualité du signal audio enregistré, il faut un système monitor studio neutre et sans coloration. En numérique, il est également indispensable de disposer de la puissance nécessaire à la transmission intégrale de la dynamique. Avec 120 W en biamplification, une réponse étendue et linéaire, de l'extrême grave à l'aigu, le système monitor Fostex PM-1 est un outil professionnel au rapport performances/prix étonnant. Seul Fostex, référence mondiale en matière de contrôle monitor, pouvait vous offrir un système d'une telle qualité... mais pour vous en convaincre, le moins c'est encore de l'écouter!

PM-2

Les PM-2 ont été conçues pour les grandes salles de studios, elles peuvent aussi être utilisées dans les applications d'enregistrement les plus exigeantes telles que studio de production ou de broadcast. Equipées d'un woofer de 200 mm, elles assurent une réponse linéaire même à fort niveau. Les PM-2 sont bien adaptées au contenu en basses des musiques d'aujourd'hui. Elles sont dotées d'une bi amplification intégrée de 240 W, d'un tweeter à dôme de 25 mm, d'un switch à 3 positions (-3/0/+3 dB) pour les graves, d'une commande générale de volume et d'une commande de réglage de gain du tweeter. Une écoute monitor haut de gamme à un prix très compétitif!

Le tweeter utilise la

technologie Fostex

UPEC (limb)

polyuréthane (amine).

Poids plume et haute le billeur

stabilité mécanique

permettent unit

L'utilisation de fibres

de polyamide

imprégné de résine

permét uneonne

stabilité mécanique

et optimise

L'amortissement.

Un film spécial

déposé sur la

membrane assure

uneonneilleure

réponse en

fréquence et une

excellente fiabilité

La distortion est

réduite grâce à

L'usage d'une bobine

mobile légère en

cuivre ultra pur.

PM0.5

Dimensions (LxHxP)

181 × 280 × 260 ~mm

Poids

6.5kg

Toute la série PM est équipée d'un système de Bi-amplification utilisant des circuits de génération. Calibrés avec précision, les circuits permettent de tirer le meilleur des transducteurs, en utilisant les étages de sortie de haute qualité:

Des circuits d'alimentation haute puissance sont utilisés pour assurer une excellente réponse transitoire.

Les PMO.5 et PM-1 possèdent une entrée Jack XLR 6,35 mm avec contrôle de gain.

La PM-2 est équipée en plus du contrôle de gain, d'un

commutateur à trois positions

0 dB / 3 dB + 3 dB pour ajuster le niveau du woofer.
