Type de produit	Sondeur GPS
Écran	Écran couleur de 12 pouces, résolution 800 x 600 pixels
Technologie de sondeur	DualBeam Plus avec 200/83 kHz
Alimentation électrique	12 V DC
Dimensions approximatives	30,5 x 25,4 x 10,2 cm
Poids	2,5 kg
Compatibilités	Compatible avec les cartes Humminbird et les cartes Navionics
Type de batterie	Batterie plomb-acide ou lithium-ion
Tension	12 V
Puissance	Consommation de 1,5 A
Fonctions principales	Affichage de la profondeur, cartographie, détection des poissons, suivi de la vitesse
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Humminbird
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'humidité excessive
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - MATRIX 12 HUMMINBIRD

Comment allumer le HUMMINBIRD MATRIX 12 ?

Pour allumer votre HUMMINBIRD MATRIX 12, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil. Assurez-vous que l'appareil est correctement alimenté.

Comment régler l'échelle de profondeur ?

Pour régler l'échelle de profondeur, accédez au menu de configuration en appuyant sur le bouton 'Menu', puis sélectionnez 'Sonar' et ajustez l'échelle de profondeur selon vos préférences.

Pourquoi l'écran reste-t-il noir ?

Si l'écran reste noir, vérifiez d'abord la connexion de l'alimentation. Assurez-vous que le câble d'alimentation est correctement connecté et que l'appareil est chargé. Si le problème persiste, réinitialisez l'appareil.

Comment mettre à jour le logiciel du HUMMINBIRD MATRIX 12 ?

Pour mettre à jour le logiciel, téléchargez la dernière version du logiciel depuis le site officiel de Humminbird sur une clé USB. Insérez la clé USB dans l'appareil, accédez au menu 'Mise à jour' et suivez les instructions à l'écran.

Le sonar ne détecte pas de poissons, que faire ?

Si le sonar ne détecte pas de poissons, vérifiez si le transducteur est correctement installé et immergé. Assurez-vous également que vous êtes dans une zone où il y a des poissons et que les réglages du sonar sont appropriés.

Comment régler la luminosité de l'écran ?

Pour régler la luminosité de l'écran, appuyez sur le bouton 'Menu', sélectionnez 'Affichage' puis ajustez la luminosité selon vos préférences.

Que faire si l'appareil se fige ?

Si l'appareil se fige, essayez de le redémarrer en le mettant hors tension puis en le rallumant. Si le problème persiste, effectuez une réinitialisation d'usine.

Comment nettoyer l'écran sans l'endommager ?

Pour nettoyer l'écran, utilisez un chiffon doux et non abrasif. Évitez les produits chimiques agressifs et l'eau en spray, préférez une solution de nettoyage douce si nécessaire.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation du HUMMINBIRD MATRIX 12 est disponible en ligne sur le site officiel de Humminbird dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI MATRIX 12 HUMMINBIRD

Manuel de l'utilisateur

Merci!

Merci d'avoir choisi Humminbird®, le chef de file dans le secteur des sondeurs de poissons aux États-Unis. Humminbird® a bati sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fiables. Notre apparéel Humminbird® a été concu pour pouvoir être utilisé sans problèmes, quelles que soient les conditions, même dans les millieux marins les plus hostiles. Dans l'eventualité peu probable où votre apparéel Humminbird® aurait besoin de réparations, nous offrons une garantie pieces et main d'oeuvre exclusive - gratuite pendant la première année, et disponible à un taux raisonnable après la période initiale d'un an. Pour plus de détails, voir le bon de garantie de votre système. Nous vous invitons à dire attentivement ce Manuel de l'utilisateur, afin de profiter pleinement de toutes les fonctions et applications de votre produit Humminbird®.

Communiquez avec notre Centre de ressources pour la clientèle au 1-334-687-0503 ou visitez notre site Web www.humminbird.com.

AVERTISSEMENT! Cet appeareil ne devrait enaucun cas etre utilise comme instrument de navigation afin de prévenir les collisions, l'echouage, les dommages au bateau ou les blessures aux passagers. Lorsque le bateau est en mouvement, la profondeur de I'eau peut varier trop rapidement pour vous laisser le temps de réagir. Avancez tousjres lentement si vous souponnez la presence de bas fonds ou d'obstacles submerges.

AVERTISSEMENT! La réparation et/ou le démontage de cet apparéillectronique doit être effectué uniquement par un personnel d'entretien autorisé. Toute modification du nombre de série et/ou réparation par un personnel non autorisé entrainera l'annulation de la garantie. La manipulation et/ou le démontage de cet apparéil pourrait entrainer une exposition au plomb sous forme de soudure.

AVERTISSEMENT! Ce produit contient du plomb, un produit chimique reconnu par l'etat de la Californie comme pouvant cause le cancer, des defauts de naissance et d'autres toxicités reproductives.

REMARQUE: Tous les écans et graphiques utilisés dans ce manuel sont basés sur le mode d'affichage 320 V x 320 H du détecteur de poissons Fishfinder 535; cependant, cette information s'applique également aux modèles dont la définition est de 240 V x 160 H, 240 V x 240 H et de 640 V x 320 H.

© 2004 Techsonic Industries, Inc., USA. Tous droits réservés.

Table des matieres

Fonctionnement d'un sonar 1

Sonar à faisceau simple 1
Sonar de Dual Beam PLUS 1
Sonaràquatrefaisceaux 2

Representations à l'écran 3

5

Affichege Sonar 5
Comprehension de l'historique sonar 6
Fenetre sonar en temps reel (RTS) 7
Affichage Zoom du sonar 8
Mode d'affichage Sonar divisé de 200 et 83 kHz (exclusif aux modèles à DualBeam PLUS et à QuadraBeam) 9
Affichea gros chiffres 10
Mode d'affichage Lateral (excludif aux modeles à quatre faisceaux) 11
Affichage du fond 12

Touches de fonction 14

Touche Mise en marche et éclairage (POWER/LIGHT) 14
Touche Affiche (VIEW) 14
Touche MENU 15
Commande de curseur à quatre directions 15
Touche Quitter (EXIT) 16

Bus d'accessoires 16

Mise en marche 17

Le système de menus 18

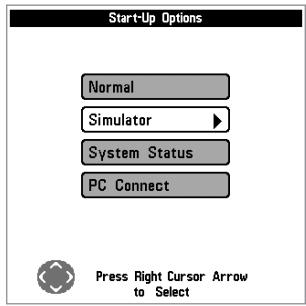

Menu Options de démarrage 20

Utilisation en mode Normal 20

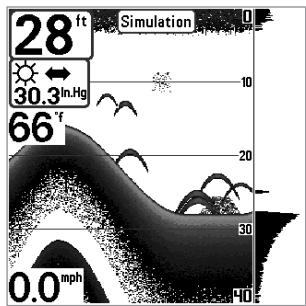

ModeSimulator 21

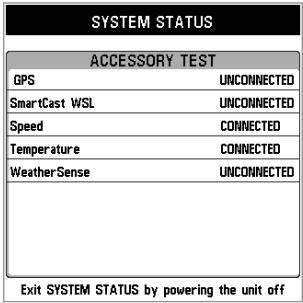

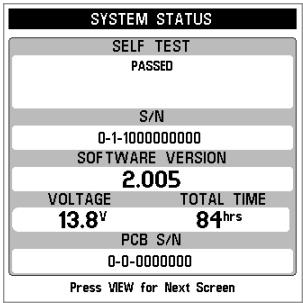

Etat du système 22
Connexion PC (avec cable de connexion PC seulement) 22

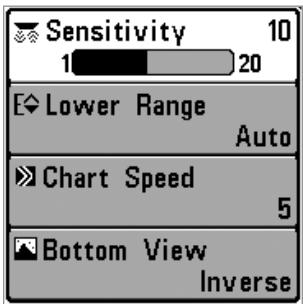

Menu X-Press du sonar 23

Sensibilité (Sensitivity) 23
Liminé supérieure de l'échelle de profondeur (Upper Range) (mode utilisateur Avancé : exclusif aux modes d'affichage Sonar et à gross chiffres) 24
Liminé inférieure de l'échelle de profondeur (Lower Range) 25

Table des matieres

Vitesse de défilament (Chart Speed) 26

Affiche du fond (Bottom View) 26

Niveau de zoom (Zoom Level) (exclusif au mode d'affichage Sonar) 27

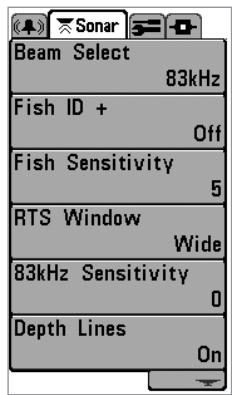

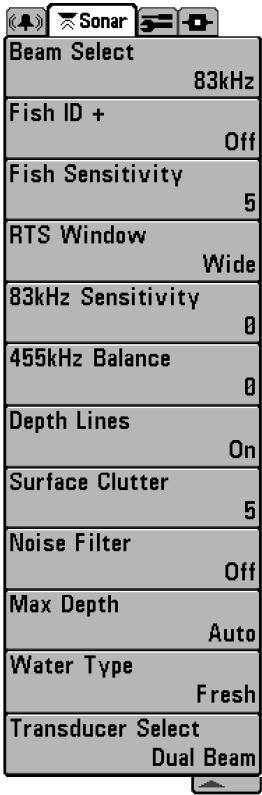

Onglet Sonar du menu principal 28

Selection de faisceau (exclusif aux modès à DualBeam PLUS et à QuadraBeam) 29

Identification de poisson (Fish ID+) 30

Sensibilité de repêrage de poisson (Fish Sensitivity) 31

Fenetre sonar en temps reel (RTS) (exclusif au mode d'affichage Sonar) 31

Sensibilité du faisceau de 83 kHz (mode utiliseur Avancé : exclusif aux modèles à DualBeam PLUS et à quatre faisceaux) 32

Équilibre des faisceaux de 455 kHz (mode utilisateur Avancé : exclusif aux modèles à quatre faisceaux) 32

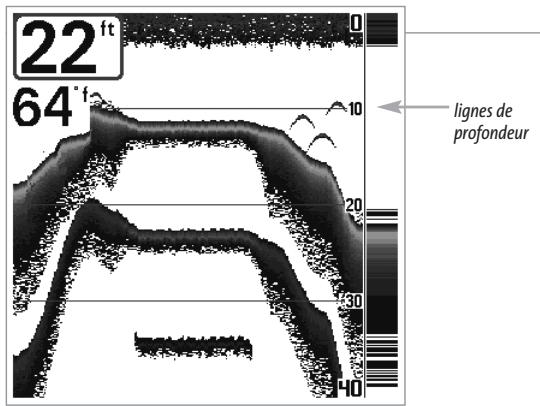

Lignes de profondeur (Depth Lines) (mode utilisateur Avancé) 33

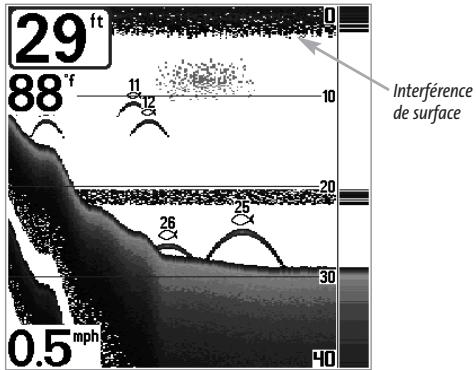

Interférence de surface (Surface Clutter) (mode utiliseur Avancé) 34

Filtre de bruit (Noise Filter) (mode utiliseur Avance) 35

Profondeur maximale (Max Depth) (mode utiliseur Avancé) 35

Type d'eau (Water Type) (mode utiliseur Avancé) 36

Selection de transducteur (exclusif aux modèles à quatre faisceaux) 36

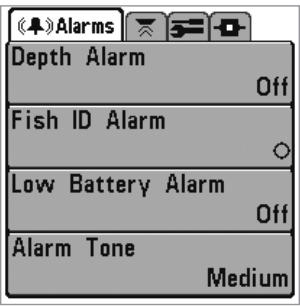

Onglet Alarmes du menu principal 37

Alarme de profondeur (Depth Alarm) 37

Tonalité d'alarme (Alarm Tone) 39

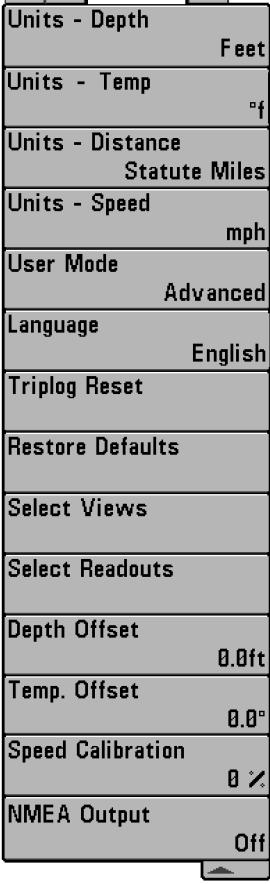

Onglet Reglages (SetUp) du menu principal 40

Unités - Profondeur (Units - Depth) 41

Unités - Température (Units - Temp) (exclusif aux modèles internationaux). 41

Unités - Distance (Units - Distance) (exclusif aux accessoire de la temp/vitesse ou récepteur GPS)......41

Unités - Vitesse (Units - Speed) (exclusif aux accessoire de la temp/vitesse ou récepteur GPS) 42

Modeutilisateur(User Mode) 42

Langue (exclusif aux modeles internationaux) 42

Réinitialisation du journal (Triplog Reset) (excludé aux accessoire de temp/vitesse ou récepteur GPS). 43

Restitution des réglages par défaut (Restore Defaults) 43

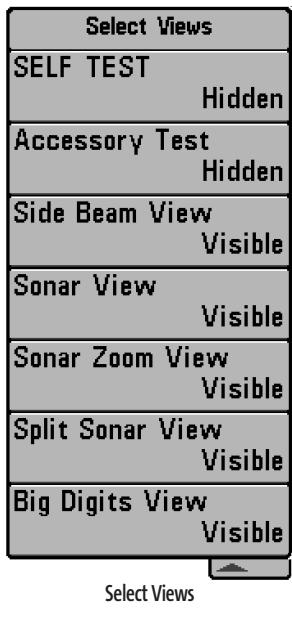

Selection des modes d'affichage (Select Views) (mode utiliseur Avancé) 44

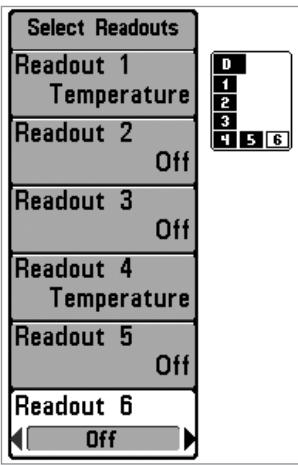

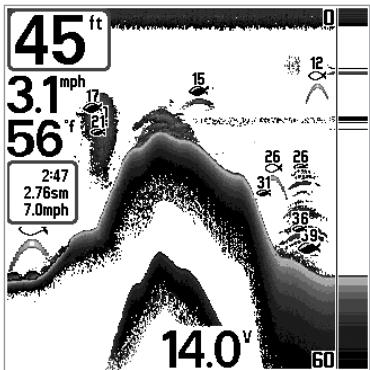

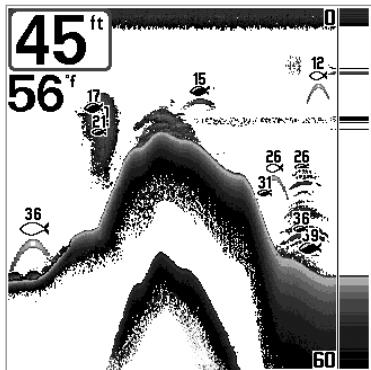

Sélection des indicateurs (Select Readouts)
(mode utilisateur Avancé; exclusif au mode d'affichage Sonar) 45

Compensation de la profondeur (Depth Offset) (mode utilisateur Avancé) 47

Table des matieres

Compensation de la tempéature (Temp Offset) (mode utilisateur Avancé) 47

Étalonnage de la vitesse (Speed Calibration) (mode utilisé Avancé; exclusif aux accessoire de la temp/vitesse) 48

Sortie NMEA (NMEA Output) (mode utiliseur Avance). 48

Difficulté àmettrele détecteurdepoissonsen marche 50

Mode simulator actif par défaut malgré la presence d'un transducteur 50

Problèmes d'affiche 51

Determination des causes d'interfERENCE 52

Accessoires du système de pêche Matrix 53

Caracteristiques techniques 54

Communications avec Humminbird 55

REMARQUE: Les fonctions citées dans la table des matières qui indiquent "exclusif aux modéles à double faisceau PLUS et à quatre faisceaux" ne sont offertes que sur nos produits équipés d'un transducteur DualBeam PLUS ou QuadraBeam.

REMARQUE : Les fonctions citées dans la table des matières qui indiquent " exclusif aux modeles internationaux " ne sont offertes que sur nos produits en vente hors du Canada et des États-Unis, par nos distributeurs internationaux. Pour obtenir une liste de nos distributeurs autorisés, veillez visiter notre site Web www.humminbird.com, ou communiquer avec notre Centre de ressources pour la clientèle au 1-334-687-0503 afin de couver l'emplacement du distributeur dans votre région.

REMARQUE: Les fonctions citées dans la table des matières qui indiquent "avec accessoire de capture de la temp/vitesse ou récepteur GPS seulement" ou " (avec cable de connexion PC seulement) " nécessitent l'achat d'accessoires vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires, ou communiquer avec notre Centre de ressources pour la clientèle au 1-334-687-0503.

Fonctionnement d'un sonar

La technologie du sonar est basée sur les ondes sonores. Le système de péche Matrix utilise le sonar pour définir le profil et la composition du fond, déterminer l'emplacement des structures ainsi que la profondeur directement sous le transducteur.

Le système calcule le temps entre la transmission d'une onde sonore et sa réflexion sur un objet pour en déterminer la distance. Il utilise également cette réflexion du signal pour déterminer l'emplacement, la taille et la composition de l'objet.

Le sonar est très rapide. Uneonde ultrasonique peut voyager de la surface jusqu'à 70 m (240 pi) de profondeur et revenir en moins d'/de seconde. Il est donc improbable que votre embarcation puisse devancer le signal du sonar.

Votre système de pêche Matrix peut être muni d'un transducteur à faisceau simple, à double faisceau (DualBeam PLUS) ou à quatre faisceaux (QuadraBeam). Lisez la description de sonar s'appliquant à votre apparéil.

Sonar à faisceau simple

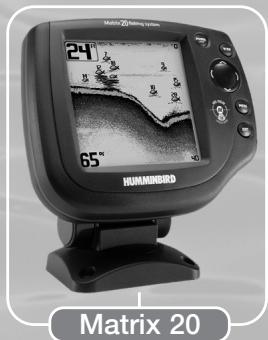

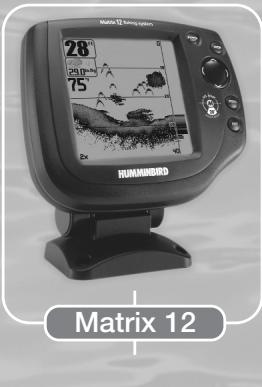

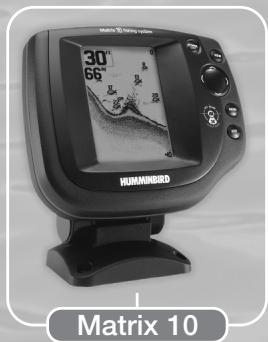

Le système de pêche Matrix 10, 12 et 20 es un système sonar à faisceau simple de 200kHz et offrant une couverture de 20^ . La capacité de profondeur dépend de certains facteurs tels que la vitesse du bateau, l'action des vagues, la durée du fond, les conditions de l'eau et l'installation du transducteur.

Sonar à double faisceau (DualBeam PLUS)

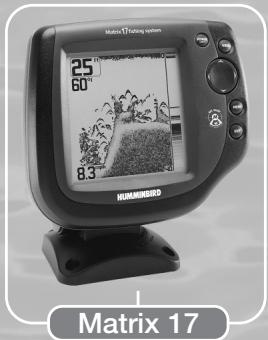

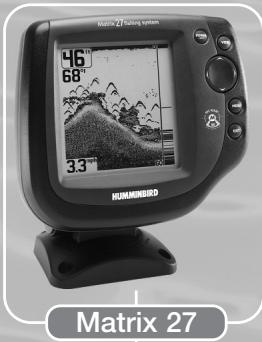

Les modèles Matrix 17 et 27 émettent un faisceau sonar à double fréquence de 200 KHz et 83 kHz ayant une grande couverture de 60^ . Les retours de sonar DualBeam PLUS peuvent être regroupés, visualisés séparément ou comparés en les visualisant l'un à côte de l'autre. La technologie à double faisceau DualBeam PLUS convient parfaitement pour une vaste gamme de conditions, de l'eau peu profonde à l'eau très profonde, en eau douce comme en eau salée. La capacité de profondeur dépend de certains facteurs tels que la durée du fond, les conditions de l'eau et la façon dont le transducteur est installé.

Sonar à quatre faisceaux

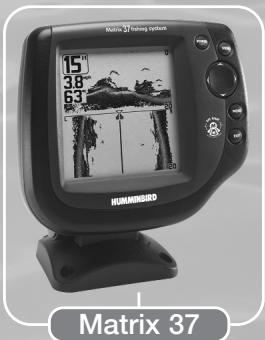

Votre système de pêche Matrix 37 est muni d'un transducteur à quatre faisceaux. Le sonar à quatre faisceaux balaye une zone de couverture extrémement grande de 90 degrès. Pour commencer, la technologie QuadraBeam émet des faisceaux de 45^ à une fréquence de 455kHz , ce qui procure une couverture continue de 90^ d'un côte à l'autre jusqu'à 50 m (160 pi). Ces faisceaux latéraux de sondage de structure révélent les poissons et les structures tant à gauche qu'a droite de votre bateau, pres du fond. En ce qui concerne les structures directement sous le bateau, la technologie à double faisceau (DualBeam PLUS) est utilisée.

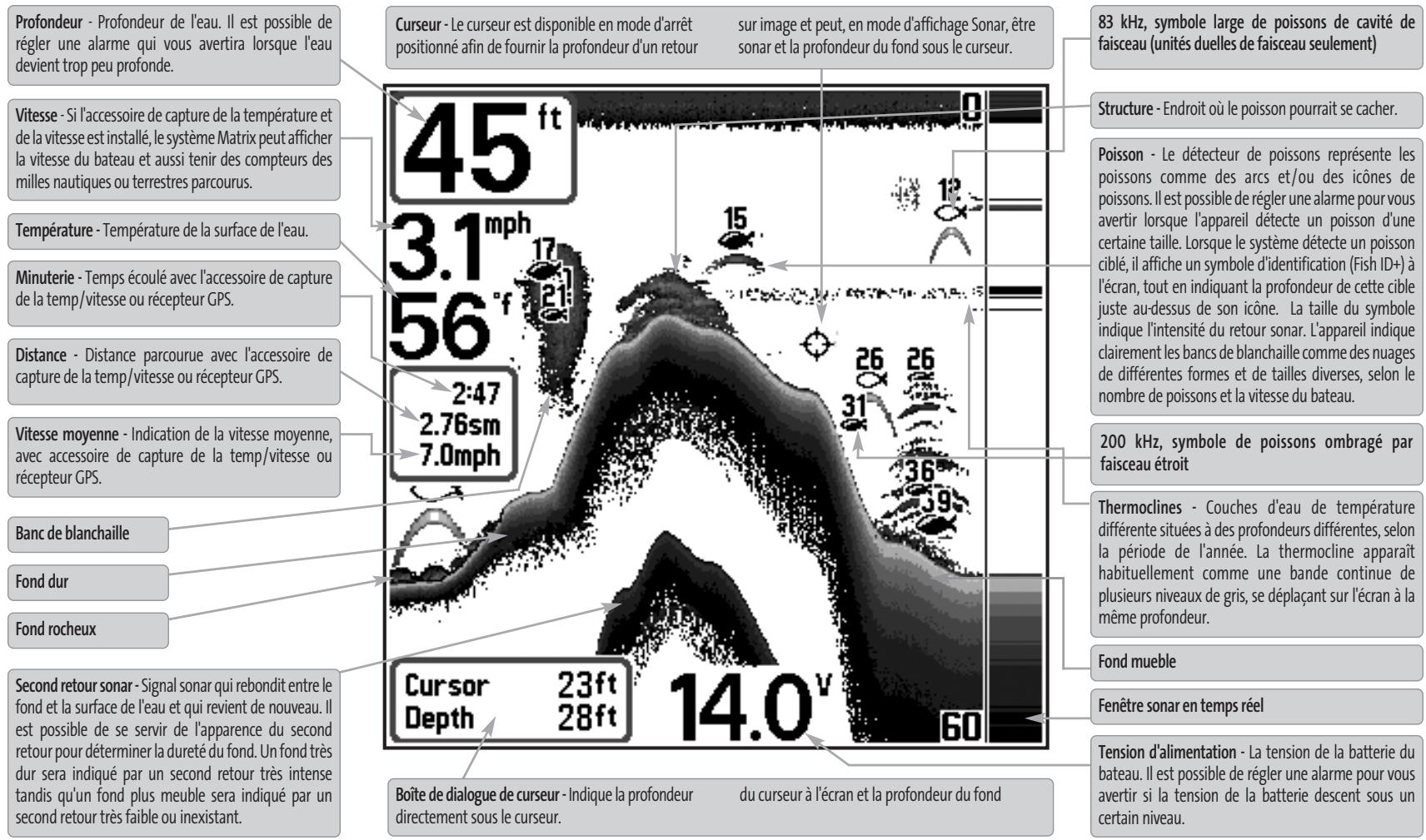

Le système de pêche Matrix peut afficher tout un événail de renseignements utiles au sujet de la zone

située sous le bateau et à proximité de celui-ci, notamment :

REMARQUE: Les entrées de cet affichage qui indiquent avec sonde thermique/détector de vitesse, ou récepteur deux accessoires sont branchés, seules les données obtenues du récepteur GPS seront affichées.
GPS ne sont disponibles que si l'un ou l'autre desdits accessoires est branché au système de pêche Matrix. Si les

Modes d'affichage

Voici les modes d'affichage offerts par votre Systeme de pêche Matrix :

• Affichage Sonar
• Affichage Zoom
  Mode d'affichage Sonar divisé de 200 et 83 kHz (exclusif aux modèles à double faisceau DualBeam PLUS et à quatre faisceaux QuadraBeam)
• Affichage à gros chiffres
  Mode d'affichage Lateral (exclusif aux modèles à quatre faisceaux)

Le mode d'affichage Sonar est le mode par défaut. Lorsque vous appuyez sur la touche Affichage (VIEW), le système affiche, un après l'autre, les modes d'affichage disponibles. Lorsque vous appuyez sur la touche Quitter (EXIT), le système affiche, l'un après l'autre, les modes d'affichage disponibles, mais dans l'ordre inverse. Tout mode peut être placé dans la rotation, ou retiree de celle-ci, à l'aide de la fonction Sélection des affichages du menu Régliages, en mode utiliseur Avancé.

REMARQUE: Lorsque vous modifiez un réglage sonar, l'écran est immédiatement rafraîchi (vous n'avoz donc pas à quitter le menu pour visualiser les modifications à l'écran). Par exemple, il est possible de commuter rapidement entre deux modes d'affchage en passant de la représentation par niveaux de gris inverses (Inverse) à la représentation de structure (Structure ID), à partir du menu X-Press.

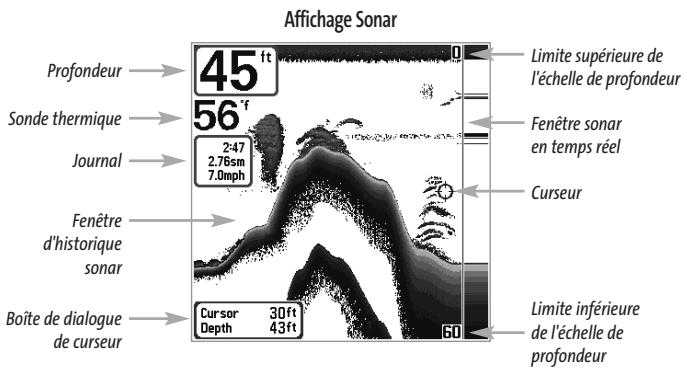

Affichage Sonar

Le mode d'affichage Sonar fournit un trace historique des retours sonar. La profondeur est toujours affchéée. Les indicateurs de température et de vitesse s'affichent automatiquement si l'accessoire approprié est branché. Les retours sonar les plus récents sont affichés du côté droit de la fenêtre puis se déplacent vers la gauche de l'écran à mesure de la réception de nouvelles données.

Un indicateur numérique de la profondeur est affché dans le coin supérieur gauche de l'écran. Une échelle de profondeur, avec limites supérieure et inférieure, apparait le long de la cordure droite de l'affichage Sonar. Cette échelle indique la distance de la surface de l'eau jusqu'à une profondeur suffisante pour afficher le fond. L'échelle de profondeur est sélectionnée automatiquement afin de garder le fond visible à l'écran. Vous pouvez par contre la régler manuellement (voir le menu X-Press du sonar). Il existe cinq ou six autres indicateurs numériques (selon votre modèle de détecteur de poisson) affichtant des renseignements provenant d'accessoires en option. Vous pouvez personnelier ces indicateurs afin d'afficher les renseignements dont vous avez besoin (voir l'onglet Réglages du menu principal, sous Sélection des indicateurs).

REMARQUE: Si l'indicateur de profondeur clignote, cela signifie que l'appareil a des difficultés à localiser le fond. Ceci se produit souvent lorsque le fond est trop prolong, le transducteur est hors de l'eau, le bateau se déplace trop rapidement, ou pour toute autre raison qui empêche l'appareil de recevoir des données continues.

Arrêt sur image (Freeze Frame) - En appuyant, en mode d'affichage Sonar, sur une des touches de déplacement du curseur, l'image cesse de défiler à l'écran et un curseur s'y affiche. Il est alors possible, en utilisant les touches de déplacement du curseur, de le positionner sur tout retard sonar liéamt à l'écran pour en afficher la profondeur. La fenêtre sonar en temps réel continue d'être rafrachie, même en mode d'arrêt sur image. Appuyez sur la touche Quitter (EXIT) pour sortir du mode d'arrêt sur image, et les données continueront à défiler à l'écran. La fonction d'arrêt sur image n'est disponible qu'en mode d'affichage Sonar.

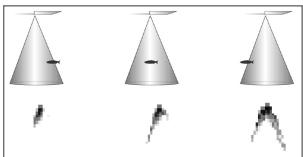

Comprehension de l'historique sonar

Il s'avere important de comprendre ce qui est representé à l'écran du Humminbird. L'écran n'affiche PAS une veritable représentation en trois dimensions de ce qui se trouve sous l'eau. Chaque bande de données verticale reçue par la tête de commande et reportée à l'écran représentée un objet détecté par le sonar à un moment donné. comme le bateau ainsi que les cibles (poisson) peuvent être en mouvement, les retours ne montrent qu'un intervalle de temps particulier où les objets ont été détectés, et non l'emplacement exact de ces objets relativement aux autres objets affichés à l'écran.

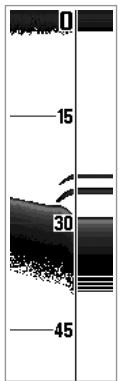

Fenêtre sonar en temps réel (RTS)

Une fenêtre sonar en temps réel (RTS) s'affiche sur le côte droit de l'écran en mode d'affichage Sonar seulement. La fenêtre sonar en temps réel est toujours rafraîchée le plus rapidement possible, selon les conditions de profondeur, et montre seulement les retours du fond, de la structure et des poissons dans la zone de couverture du transducteur. Elle indique la profondeur et l'intensité d'un return sonar.

La fenêtre sonar en temps réel étroîte indique l'intensité sonar en affichtant des niveaux de gris. Les niveaux de gris utilisés correspond-Dent au réglage des niveaux de gris pour l'affichage du fond utilisés dans la fenêtre de l'historique sonar (par ex., niveaux de gris inverses [Inverse], identification de structure [Structure ID], ligne blanche [WhiteLine], fond noir [Bottom Black]). La profondeur du retour sonar est indiquée par l'emplacement-ment vertical du retour sur l'échelle de profondeur de l'écran.

La fenêtre sonar en temps réel large indique l'intensité sonar à l'aide d'un diagramme à barres. La longueur des retours reportés fournit une indication quant à l'intensité du return. La profondeur du return sonar est indiquée par l'emplacement vertical du return sur l'échelle de profondeur de l'écran. La fenêtre sonar en temps réel large n'utilise pas les niveaux de gris. (voir menu Sonar - Fenêtre sonar en temps réel [RTS]).

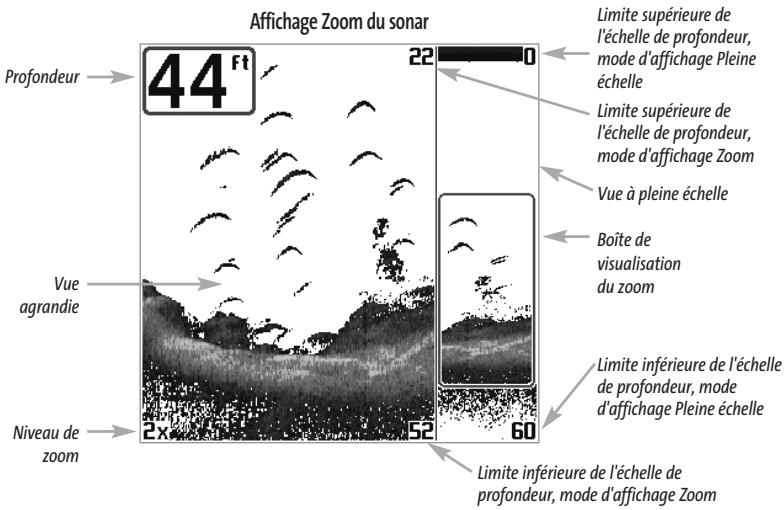

Affichage Zoom du sonar

Le mode d'affichage Zoom du sonar augmente la résolution de l'écran afin de séparer les retours sonar très rapprochés, comme ceux causés par un poisson en suspension près du fond ou à l'intérieur d'une structure. En mode d'affichage Zoom, l'écran est divisé afin de montré, à droite, une tranche étroite de la vue sur toute l'échelle de profondeur, et la vue agrandie à gauche. La vue à pleine échelle à droite contient également une boîte de visualisation du zoom, montrant qu'elle section de la partie de droite a été agrandie dans la partie gauche de l'écran. La boîte de visualisation du zoom suit le fond dans la vue à pleine échelle.

Dés que la profondeur change, la vue de gauche se rafraîchit pour afficher une vue agrandie du fond. La boîte de visualisation du zoom montre l'emplacement de la vue agrandie par rapport à la vue à pleine échelle. Le niveau de zoom, ou niveau d'agrandissement, est affché dans le coin inférieur gauche et peut être modifié selon les conditions (voir menu Sonar X-Press : Niveau de zoom). Les limites supérieure et inférieure de l'échelle de profondeur de zoom indiquent la profondeur de l'eau à l'endroit visualisé.

Il n'est pas possible de personneliser les indicateurs numériques en mode d'affichage Sonar, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

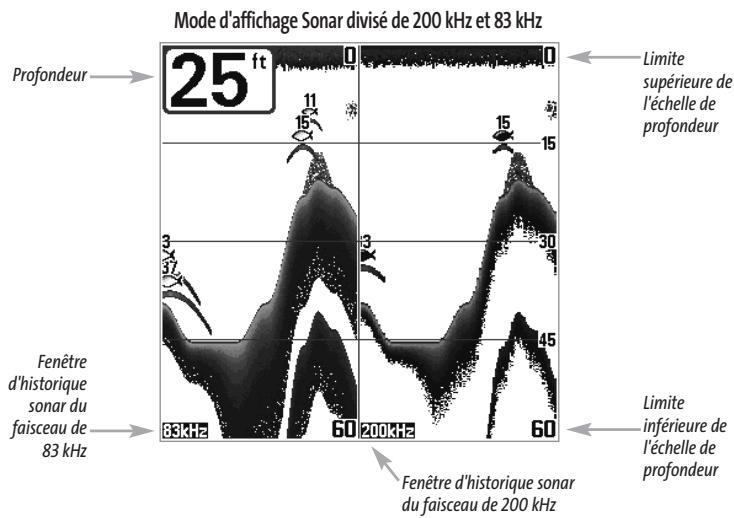

Mode d'affichage Sonar divisé de 200 et 83 kHz

(exclusif aux appareils à DualBeam PLUS et QuadraBeam)

Le mode d'affichage Sonar divisé affiche les retours sonar du faisceau de 83 kHz du côté gauche de l'écran, et les retours sonar du faisceau de 200 kHz du côté droit. Un indicateur numérique de la profondeur est toujours present dans le coin supérieur gauche de l'écran. Vous pouvez vous servir du mode d'affichage Sonar divisé pour comparer les retours sonar du faisceau large de 83 kHz à ceux du faisceau étroit de 200 kHz, en les visuisant l'un à côté de l'autre.

Il n'est pas possible de personnelier les indicateurs numériques en mode d'affichage Sonar divisé, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

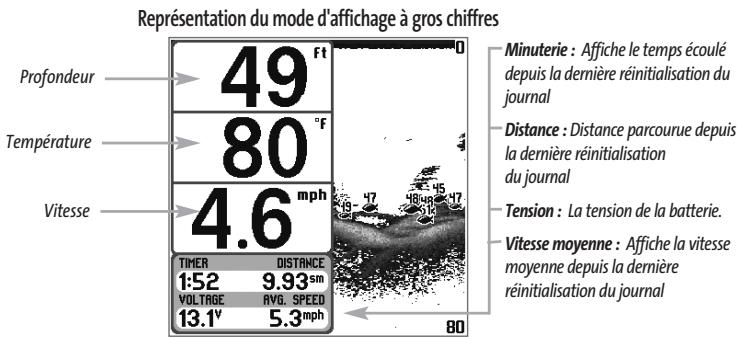

Affichage à gros chiffres

L'affichage à gros chiffres fournit des données numériques dans un format facile à生存. La profondeur est toujours affinchée. Les indicateurs de température et de vitesse ainsi que les renseignements contenus dans le journal s'affichent automatiquement si l'accessoire approprié est branché au système. Le journal affiche la distance parcourue, la vitesse moyenne et le temps écoué depuis la première réinitialisation du journal. Il est impossible de personneliser les indicateurs numériques dans le mode d'affichage à gros chiffres.

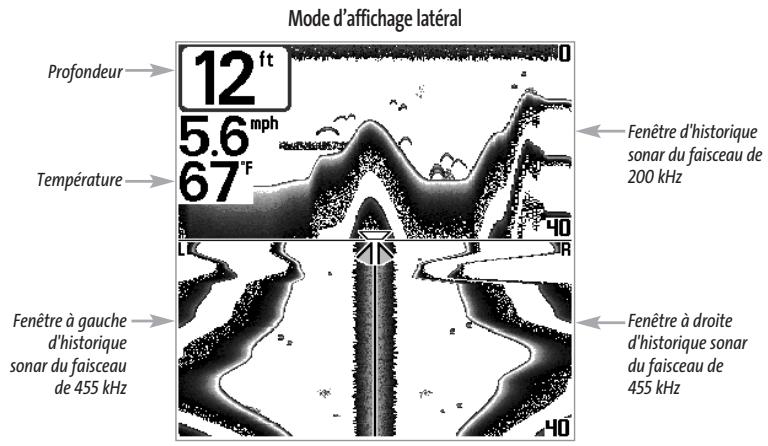

Mode d'affichage Lateral (Side Beam View)

(exclusif aux modèles à quatre faisceaux)

Le mode d'affichage Lateral presente les retours sonar des faisceaux de 455kHz a angle of 90^ orientés vers la gauche et la droite du bateau et leurs du faisceau de 200kHz orienté vers le bas dans une seule vue. La partie supérieure de l'écran affiche un journal historique des retours sonar provenant du faisceau de 200kHz orienté vers le bas. La partie inférieure de l'écran affiche un journal historique des retours sonar provenant des faisceaux de 455kHz orientés vers la gauche et la droite. Toute nouvelle information s'affiche en haut de l'écran et descend vers le bas de l'écran, dans les fenêtres des faisceaux de 455kHz . Les retours sonar provenant des faisceaux latéraux révèlent le profil et la structure du fond ainsi que les poissons, tout comme le faisceau orienté vers le bas. Par contre, la zone couverte par ces faisceaux est située à gauche et à droite de cette couverte par le faisceau orienté vers le bas, ce qui permet de visualiser une plus grande partie du fond. La portée des faisceaux latéraux de 90^ décorule du réglage de profondeur du faisceau orienté vers le bas, jusqu'à un maximum de 50m (160 pi).

REMARQUE : Il n'est pas possible de personnelier les indicateurs numériques en mode d'affichage Sonar divisé, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans le mode d'affichage Lateral.

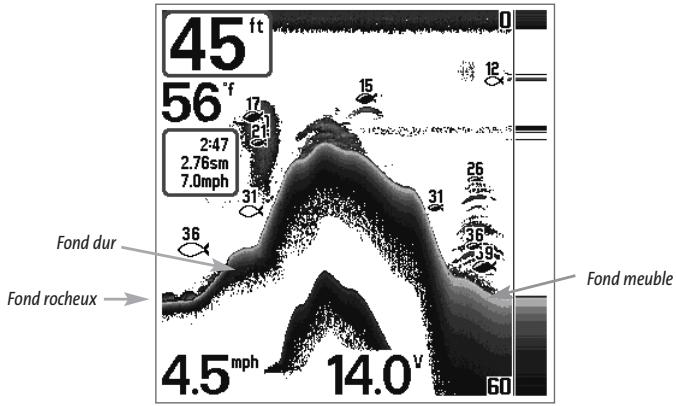

Affichage du fond

À mesure que le bateau se déplace, le système porte les changements de profondeur à l'écran pour creer un profil du fond. Vous pouvez ensuite déterminer le type de fond à partir de la courbe des retours portés à l'écran. Un fond dur comme un fond de sédiments compactés ou un rocher plat apparait comme une ligne mince en travers de l'écran. Un fond meuble comme de la boue ou du sable apparait comme une ligne mince en travers de l'écran. Un fond rocheux a une appearance brisée et inégale.

Profil de fond avec fenetre sonar en temps reel (RTS).

L'accessoire de capture de la température et de la vitesse est vendu séparément.

Les retours sonar du fond, de la structure et des poissonns peuvent etre representes en mode inverse (Inverse) (valeur implicite), ligne blanche (WhiteLine), identification de structure (Structure ID) ou fond noir (Bottom Black).Voir le menu X-Press du sonar : Affichage du fond, pour obtenir de plus amples détails sur la façon de regler la visualisation du fond.

Le mode inverse permet d'afficher les retours faibles avec des pixels fonçés et les retours forts avec des pixels plus clairs. Ceci permet de faire ressortir les signaux faibles à l'écran.

La fonction Identification de structure (Structure ID) représenté les retours faibles comme des pixels pâles et les retours plus intenses comme des pixels fonçés. De cette façon, les retours intenses sont bien visibles à l'écran.

La fonction Ligne blanche (WhiteLine) représenté les retours sonar les plus intenses en blanc, créé ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairément le fond à l'écran.

La fonction Fond noir (Bottom Black) affiche tous les pixels sous le profil du fond en noir, peu importe l'intensité du signal. Cette fonction a l'avantage de fournir un contraste bien définir entre le fond et les autres retours sonar montrés à l'écran. Toutes les cibles telles que les poisson, les structures et les thermoclines seront affichées selon le mode Structure ID.

Touches de fonction

L'interface utiliseur Humminbird consiste en un ensemble de touches faciles à utiliser, qui activent des modes d'affichage et des menus variés afin de vous offrir toute la souplesse et le contrôle nécessaires à une bonne expérience de pêche.

Touche Mise en marche et éclairage (POWER/LIGHT)

La touche Mise en marche et éclairage (POWER/LIGHT) sert à allumer et éteindre le détector de poisson, et aussi à régler la fonction de rétroéclairage et le contraste de l'écran. Appuyez momentarily sur la touche Mise en marche et éclairage afin demettre l'unité en circuit. L'écran titre s'affiche au démarrage de l'appareil jusqu'à cequ'il passé en mode sonar.

Lors de la mise sous tension du nombre Systeme de pêche Matrix, l'écran est rétroéclairé, mais il s'estindra par la suite pour conserver l'énergie. Pour allumer l'éclairage par l'arrière lorsque vous pêchez la nuit, ou pour regler le contraste de l'écran, appuyez sur la touche Mise en marche et éclairage pour

acceder au menu Éclairage et contraste. Utilisez la touche de déplacement du curseur vers le BAS pour sélectionner Éclairage et contraste, puis servez-vous des touches de déplacement du curseur de GAUCHE ou de DROITE pour en modifier les réglages. Appuyez sur la touche Quitter pour sortir du menu Éclairage et contraste.

Enforcez et maintenez enfoncée la touche Mise en marche et éclairage pendant 3 secondes pour être indre l'appareil. Un message s'affiche, vous informant du décai avant l'arrêt de l'appareil. Vous devriez toujours étèindre votre détector en poissons en appuyant sur cette touche. Ainsi, la procédure d'arrêt de l'appareil s'effectue correctement et les réglages de menu sont sauvégardés.

Touche Affichage (VIEW)

La touche Affichage sert à parcourir les modes d'affichage disponibles. Appuyez sur la touche Affichage pour passer au prochain mode d'affichage. Appuyez à plusieurs reprises sur cette même touche pour parcourir les autres modes d'affichage disponibles. Il est possible de désactiver des modes d'affichage dans le but d'optimiser le système à vos exigences personnelles de pêche (voir l'onglet Reglages du menu principal : Sélection des modes d'affichage, en mode utilisé Avancé).

La touche MENU sert a acceder au système de menus.

Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage.

Menu X-Press - Appuyez sur la touche MENU une fois pour afficher le menu X-Press du sonar. Le menu X-Press vous permet d'acceder aux réglages les plus utilisés sans avoir à naviguer dans tout le système de menus. Lorsque le menu X-Press est affché, vous pouvez utiliser les touches de déplacement du curseur vers le HAUT ou vers le BAS pour sélectionner un élément de menu particulier. Dès que vous modifierEZ un paramètre (à l'aide des touches de déplacement du curseur de DROITE ou de GAUCHE), le menu X-Press se réduit temporairement et l'écran se régénéra s'il est affecté par le réglage que vous venez d'effectuer, de sorte que vous pouvez visualiser immédiatement les effets du changement apporté. Réactive le menu X-Press en appuyant sur les touches de déplacement du curseur vers le HAUT ou vers le BAS.

Menu principal - Appuyez sur la touche MENU à deux reprises pour afficher le menu principal à onglets. Le menu principal estOrganisé en onglets afin de vous aider à trouver un menu particulier rapidement : Les onglets Alarmes, Sonar et Reglages font partie du système de menu principal à onglets. Utilisez les touches GAUCHE et DROITE de la commande de curseur à quatre directions pour sélectionner un onglet; utilisez ensuite les touches de déplacement du curseur vers le BAS et vers le HAUT pour sélectionner un élément du menu, puis sur les touches de GAUCHE et de DROITE pour en modifier un paramètre.

Commande de scourir à quatre directions

Servez-vous des touches de déplacement du curseur vers le BAS ou vers le HAUT pour la déslectionner un élément du menu, puis des touches de GAUCHE ou de DROITE pour l'etre du menu.

REMARQUE: Les sélections du menu sont exécutées et sauvégardées immédiatement sans qu'aucune autre mesure ne soit nécessaire.

En mode d'affichage Sonar, vous pouvez appuyer sur n'importe qu'elle touche pour activer la fonction d'arrêt sur image, puis utiliser ensuite la commande de scourer à quatre directions pour positionner le scourer à l'endetroit désire sur l'écran.

Touche Quitter (EXIT)

La touche Quitter (EXIT) possède de multiples fonctions :

• Si une alarme s'est déclenchée, appuyez sur la touche Quitter pour la désactiver.
• Si un oglet de menu est sélectionné, appuyez sur la touche Quitter pour sortir du système de menus et revenir à l'affichage.
• Si un menu est actif, appuyez sur la touche Quitter pour revenir au niveau précédent dans le système de menus.
• En appuyant sur la touche Quitter, vous pouvez aussi parcourir les modes d'affichage disponibles en ordre inverse.
• Si la fonction d'arrêt sur image est activée, appuyez sur la touche Quitter (EXIT) pour revenir au mode de défilament d'écran.

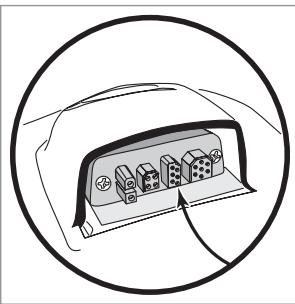

Bus d'accessoires

Utilisez le bus d'accessoires pour étendre la fonctionnalité de votre système de pêche Matrix. Les accessoires se branchent directement dans le système de pêche Matrix, et permettent d'activer des fonctions perfectionnées comme la surveillance des conditions de pêche avec WeatherSense, la fonctionnalité GPS et la liaison sonar sans fil SmartCast. Des anglets et des options de menu supplémentaires s'ajoutent automatiquement au système de menu lorsque vous branchez un accessoire à l'appareil. Il est même possible de

brancher plusieurs accessoires en même temps. Voir l'onglet Accessoires du menu principal, la section Accessoires du present manuel du système de pêche Matrix, ainsi que le Manuel d'utilisation de l'accessoire pour obtenir de plus amples renseignements.

REMARQUE: Les accessoires nécessaires pour activer les fonctionnalités WeatherSense, GPS et la liaison sonar sans fil SmartCast sont vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-334-687-0503 pour obtenir de plus amples renseignements.

HUMMINBIRD

Matrix

17

fishing system

Dual Beam Plus

Mise en marche

Pour allumer votre détector de poissons, appuyez sur la touche Mise en marche et éclairage (POWER/LIGHT). L'écran titre s'affiche jusqu'à ce que le détector de poissons commence à fonctionner. Le détector de poissons enterra en mode Normal s'il détecte un transducteur, sinon il passera en mode Simulateur.

Press MENU for Startup Options

Voici un exemple type d'un écran titre pour le Matrix 17. Il pourrait différer légarement selon le modèle d'appareil.

Le système de menus

Le système de menus est divisé en modules facies à utiliser. Voici les composantes principales du système de menus :

Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage.

Menu X-Press

Menu X-Press - Le menu X-Press vous permet d'acceder aux réglages modifiés le plus souvent sans devoir naviguer dans tout le système de menus. Appuyez sur la touche MENU une fois pour afficher le menu X-Press. Lorsque vous sélectionnez un élément du menu X-Press, ce menu se réduit pour ne laisser que l'élement de menu à l'écran. Utilisez les touches de déplacement du curseur vers le haut ou vers le bas pour réactiver le menu X-Press.

REMARQUE : Les options du menu X-Press variant selon le mode d'affichage actif au moment où vous appuyez sur la touche MENU. Elle varient également en fonction du mode utilisateur choisi.

Onglets du menu principal - Les menus utilisés moins fréquèment sont regroupés dans le système du menu principal. Le menu principal regroupe les angelets suivants pour vous aider à couver un élément de menu particulier : Alarmes, Sonar et Réglages.

Menu Principal
Mode Utilisateur Normal

Appuyez sur la touche MENU à deux reprises pour afficher le menu principal, utilisez les touches de déplacement du curseur GAUCHE et DROITE pour sélectionner un onglet, ensuite les touches de déplacement vers le BAS ou vers le HAUT pour sélectionner un élément de menu particulier sous cet onglet, puis servez-vous des touches de GAUCHE et de DROITE à nouveau pour modifier l'objet de menu. Appuyez sur la touche Quitter (EXIT) pour revenir rapidement au haut de l'onglet. Une flèche pointant vers le bas dans la partie inférieure du menu indique qu'il est possible de parcourir d'autres éléments de menu à l'aide de la touche de déplacement vers le BAS. Une flèche pointant vers la droite ou vers la gauche dans une option de menu indique que vous

pouvez utiliser les touches de déplacement vers la GAUCHE ou vers la DROITE pour effectuer des modifications, ou pour visualiser d'autres renseignements.

REMARQUE: Les options du menu principal variant selon le mode utilisé (Normal ou Avancé).

Mode utiliser (Normal ou Avancé) - Le mode utilisé Avancé a été concu pour les utilisateurs qui désirent un niveau de contrôle élevé sur le détecteur de poissons, et le mode utilisé normal est pour les utilisateurs qui préférent plus de simplicité et moins d'options dans les menus. En mode utilisé Avancé, plus d'options sont offertes dans le système de menus. Tout changement effectué en mode utilisé Avancé demeure en fonction lorsqu vous revenez en mode utilisé Normal. Par exemple, si vous réglez des modes d'affichage particuliers de façon à ce qu'ils soient visibles en mode Avancé, ces modes d'affichage seront toujours visibles en mode Normal. Voir l'onglet Réglages du menu principal : Mode utilisé afin d'obtenir des directives précises pour passer au mode utilisé Avancé.

Mode utiliseur Normal

Mode utilisateur Normal

Mise à jour de l'écran immédiate - Lorsque vous modifiez une option de menu ayant un effet sur le mode d'affichage Sonar, l'écran est rafraîché immédiatement (vous n'avoz donc pas à quitter le menu pour visualiser les modifications à l'écran).

Par exemple, il est possible de commuter rapidement entre les deux modes d'affichage en passant de la représentation par niveaux de gris inverses (Inverse) à la représentation de structure (Structure ID), à partir du menu X-Press.

Menu Options de démarrage

Appuyez sur la touche MENU lorsque l'écran titre s'affiche pour acceder au menu des options de démarrage.

Menu Options de démarriage

Utilisez les touches de déplacement vers le HAUT et vers le BAS de la commande à quatre directions pour positionner le curseur, puis appuyez sur la touche de DROITE pour selectionner l'une des options suivantes. Si vous attendez trop longtemps, le système reviendra par défaut au mode de menu actuellément en surbrillance :

Normal
Simulator
-État du système
- Connexion PC (avec cable de connexion PC seulement).

Consultez les paragraphs suivants pour obtenir de plus amples renseignements au sujet de chacun de ces choix.

Utilisation en mode Normal

Servez-vous du mode Normal pour les activités sur l'eau avec transducteur branché. Vote le détector de poissons dispose de méthodes perfectionnées pour détecter la présence d'un transducteur. Si un transducteur fonctionnel est branché à l'appareil, le mode utilisateur Normal est lancé automatiquement à la mise sous tension et vous pouvez ainsi utiliser le détector de poisson sur l'eau. Vous pouvez quitter le mode utilisateur Normal en éteignant l'appareil.

Mode Simulator

Servez-vous du mode Simulateur pour apprendre comment utiliser le détecteur de poissons avant demettre vos bateaux l'eau. Le mode Simulateur est un outil très puissant qui simule le fonctionnement sur I'eau en rafraichissant I'ecran au hasard. Nous vous recommendons de parcourir ce manuel tout envous pratiquant en mode Simulateur, puisque toutes les fonctions des menus modifiert I'ecran comme si vous utilisez I'appareil en mode Normal.

REMARQUE : Pour profiter de tous les avantages du mode Simulateur, il est important de sélectionner ce mode manuellement à partir du menu Options de démarrage, plutôt que de laisser le détecteur de poissons entre en mode Simulateur automatiquement (à la mise sous tension, si aucun transducteur n'est branché). En selectionnant le mode Simulateur manuellement à partir du menu Options de démarrage, vous pouvez préconfigurer le détecteur de poisson pour le fonctionnement sur l'eau. Toute modification apportée aux menus sera sauvégardée pour'utilisation ultérieure.

Mode Simulateur montré avec accessoire
WeatherSense en option

Un message s'affichera à l'écran régulierement pour vous rappeler que l'appareil est en mode Simulateur.

Vous pouvez quitter le mode Simulateur en eteignant I'appareil.

Écran d'autovérification de l'état du système

Etat du système

Utilisez la fonction État du système pour visualiser les connexions et lancer une autovérickation du système.

Les modes d'affichage suivants s'affichent l' un après l'autre à l'écran lorsque vous appuyez sur la touche Affichage (VIEW) en visualisant l'État du système :

La fonction Autoveréfication affiche les résultats d'une vérification interne, y compris le numéro de série de l'appareil, le número de série de la carte à circuit imprimé, la version du logiciel, le nombre total d'heures de fonctionnement et la tension de la batterie.

Écran d'autovérickation des accessoires

La fonction Test des accessoires fournit la liste des accessoires connectés au système.

REMARQUE : L'accessoire de capture de vitesse sera détecté seulement si la roue à aubes a bouge depuis la mise sous tension du détector du poisson.

Vous pouvez quitter le mode Etat du système en eteignant l'appareil.

Connexion PC

(à utiliser avec cable de connexion PC)

Utilisez la fonction Connexion PC pourmettre le logiciel de la tete de commande Matrix a jour. L'acces à cette fonction nécessite l'utilisation d'un cable de connexion PC, avec lequel vous obtiendrez des instructions complètes.

REMARQUE: Le cable de connexion PC est vendu séparation. Visitez notre site Web www.humminbird.com ou communique avec notre Centre de ressources pour la clientèle au 1-334-687-0503 pour obtenir de plus amples renseignements.

Vous pouvez quitterz le mode Connexion PC en eteignant l'appareil.

Menu X-Press du sonar

Sensitivity 10 1 20

Upper Range 0ft

Lower Range Auto

Chart Speed 5

Bottom View Inverse

Zoom Level 2x

Menu X-Press du sonar

Le menu X-Press du sonar donne accès aux réglages utilisés le plus souvent. Appuyez sur la touche MENU une fois, peu importe le mode d'affichage, pour acceder au menu X-Press du sonar.

REMARQUE : La limite supérieure de l'échelle de profondeur n'apparait à l'écran qu'en mode utilisateur Avancé, dans les modes d'affchage Sonar et à gros chiffres.

REMARQUE: Le niveau de zoom n'apparait qu'en mode d'affichage Zoom du sonar.

Sensibilité (Sensitivity)

La commande de sensibilité contrôle le niveau de détaïl à l'écran. En

augmentant la sensibilité, le détecteur affiche les retours sonar de petits poissons d'appât et de débris en suspension dans l'eau; il se pourrait toute fois que l'écran devienne encombre. Lorsque vous pêchez en eau très claire ou très profonde, une augmentation de la sensibilité permet d'afficher des retours plus faibles qui pouraient s'avérer d'un certain intérêt. La diminution de la sensibilité élimine les parasites de l'écran qui sont parfois réalisents en eau trouble. Si vous ajustez la sensibilité à un niveau trop faible, il se pourrait que de nombreux retours sonar de poissons n'apparaissent pas à l'écran.

Sensibilité à Bas

Sensibilité à Milieu

Sensibilité à Haut

Réglage de la sensibilité :

1. Sélectionnez l'options Sensibilité (Sensitivity) à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de la sensibilité. (faible = 1 , élevée = 20 , valeur implicite = 10 )

Liminé supérieure d'échelle de profondeur (Upper Range)

(mode utilisateur Avancé: exclusif aux modes d'affichage Sonar et à gros chiffres)

La limite supérieure de l'échelle de profondeur est la limite de la zone la moins profonde qui sera montrée à l'écran dans les modes d'affichage Sonar et à gross chiffres. L'option de menu Limité supérieure de l'échelle de profondeur n'est disponible qu'en mode utilisateur Avancé (voir onglet Réglages du menu principal : mode utilisateur), dans les modes d'affichage Sonar, Sonar divisé et À gross chiffres. On règle souvent la limite supérieure de l'échelle de profondeur de pair avec la limite inférieure.

À titre d'exemple, si vous étés interessed à la zone située entre 6 m et 15 m (20 pi et 50 pi) de profondeur, vous devriez régler la limite supérieure à 6 m et la limite inférieure à 15 m. Le mode d'affichage Sonar montrera ensuite la plage de 9 m (30 pi) située entre 6 m et 15 m de profondeur, sans montré la surface ni le fond (en supposant que le fond est plus bas que 15 m), et montrera plus de détails pour ladite zone.

REMARQUE: L'appareil conservera un écart minimum de 3 m (10 pi) entre la limite inférieure et la limite supérieure de l'échelle de profondeur, peu importe les réglages manuels effectués.

Réglage de la limite supérieure de l'échelle de profondeur :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis selectionnez Limitesupérieure (Upper Range) à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de la limite supérieure de l'échelle de profondeur (de 0 pi à 790 pi ou de 0 m à 257 m) [exclusif aux modèles internationaux], valeur implicite = 0)

Liminé inférieure de l'échelle de profondeur (Lower Range)

La limite inférieure de l'échelle de profondeur est la limite de la zone la plus profonde qui sera montré à l'écran. Le mode automatique est régle par défaut. En mode automatique, la limite inférieure de l'échelle de profondeur est réglée par l'appareil de façon à suivre le fond. En précisant un niveau, vous verrouillez l'échelle de profondeur en mode manuel. Servez-vous des limites supérieure et inférieure pour visualiser une plage précise de l'échelle de profondeur lorsque vous recherchez des poissonns ou un profil de fond. Le symbole M s'affichera dans le coin inférieur droit de l'écran, lorsque vous commenceriez à régler manuellement la limite inférieure de l'échelle de profondeur, pour indiquer le passage en mode manuel.

Par exemple, si vous pêchez dans une eau profonde de 18 m (60 pi) mais que vous n'êtes intéresse qu'aux premiers 9 m (30 pi) - de la surface jusqu'à 9 m de profondeur, vous devriez régler la limite inférieure de l'échelle de profondeur à 9 m. L'écran affichera la plage de 0 à 9 m (0 à 30 pi), vous permettant de la visualiser avec plus de détails que s'il représentait les échos sonar jusqu'au fond.

REMARQUE : L'appareil conservera un écart minimum de 3 m (10 pi) entre la limite inférieure et la limite supérieure de l'échelle de profondeur, peu importe les réglages manuels effectués.

Réglage de la limite inférieure de l'échelle de profondeur :

1. Sélectionnez l'options Limité inférieure (Lower Range) à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de la limite inférieure de l'échelle de profondeur. (automatique [AUTO], de 10 pi à 800 pi, de 3 m à 260 m [exclusif aux modèles internationaux], valeur implicite = automatique [AUTO])

Vitesse de défilament (Chart Speed)

La vitesse de défilament déterminée la vitesse à laquelle l'information

sonar se déplace à l'écran, et par conséquent le niveau de détiail affché. Une vitesse plus grande montre plus d'information en mode d'affchage Sonar, et c'est ce que préférent la plupart des pêcheurs à la ligne; toutefois, l'information sonar se déplace rapidement à l'écran. En réglant une vitesse plus lente, l'information demeure plus longtemps à l'écran, mais les détails du fond et des poissonns deviennent comprimés et plus difficiles à interpréter. Quelle que soit la vitesse de défillement, la fenêtre de sonar en temps réel (RTS) est toujoursrafraîchie le plus rapidement possible pour les conditions de profondeur. Sélectionnez la vitesse de défilament voulu.

Réglage de la vitesse de défilament :

1. Sélectionnez l'options Vitesse de défilament (Chart Speed) à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de la vitesse de défillement. (1 à 9, Ultra, où 1 = lent, 9 = rapide, Ultra = la plus grande vitesse, valeur implicite = 4)

Bottom View Inverse

Affichage du fond (Bottom View)

La fonction Affichage du fond permet de selectionner la méthode utilisée pour la représentation du fond et des structures à l'écran. La représentation en niveaux de gris inverses (Inverse) est une méthode par laquelle les retours sonar faibles sont montrés par des pixels fonçés et les retours intenses par des pixels pâles. De cette façon, les retours faibles sont bien visibles à l'écran. La fonction Identification de structure (Structure ID) représenté les retours faibles comme des pixels pâles et les retours plus intenses comme des pixels fonçés. De cette façon, les retours intenses sont bien visibles à l'écran. La fonction Ligne blanche (WhiteLine) représenté les retours sonar les plus intenses en blanc, créé ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairément le fond à l'écran. La fonction Fond noir (Bottom Black) affiche tous les pixels sous le profil du fond en noir, peu importe l'intensité du signal. Toutes les cibles telles que les poissonns, les structures et les thermoclines seront affichées selon le mode Structure ID. Cette fonction a l'avantage de fournir un contraste bien définiti entre le fond et les autres retours sonar montrés à l'écran. (Voir représentation du fond pour plus de détails).

Réglage de l'affichage du fond :

1. Sélectionnez l'options Affichage du fond (Bottom View) à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de l'affichage du fond. (inverse [Inverse], identification de structure [Structure ID], ligne blanche [WhiteLine], fond noir [Bottom Black], valeur implicite = inverse [Inverse])

Niveau de zoom (Zoom Level) (exclusif au mode d'affichage Zoom du sonar)

Le niveau de zoom règle le facteur d'agrandissement du mode d'affichage Zoom du sonar. Ce réglage n'est disponible qu'à partir du menu X-Press, lorsque le mode d'affichage Zoom est activé. Servez-vous du zoom pour augmenter la résolution de l'écran, afin de séparer les retours sonar très rapprochés l'un de l'autre.

Réglage du niveau de zoom :

1. Sélectionnez l'options Niveau de zoom (Zoom Level) à partir du menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage du niveau de zoom. (2x, 4x, 6x, 8x, valeur implicite = 2x)

REMARQUE: La boîte de visualisation du zoom suit le fond et ne peut être déplacée par l'utilisateur.

Menu du sonar

Onglet Sonar du menu principal

Appuyez sur la touche MENU à deux reprises pour acceder au menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE afin de selectionner l'onglet Sonar.

REMARQUE : Les fonctions Sélection de faisceau et Sensibilité du faisceau de 83 kHz ne sont disponibles que si vous disposez d'un système de pêche Matrix à double faisceau (DualBeam PLUS) ou à quatre faisceaux (QuadraBeam).

REMARQUE: Les lignes de profondeur, l'interfERENCE de surface, le filtre de bruit, la profondeur maximale et le type d'eau n'apparaissant qu'en mode utilisateur Avancé.

REMARQUE : Les fonctions Équilibre des faisceaux de 455 kHz et Sélection du transducteur ne sont disponibles que si vous disposez d'un système de péche Matrix à quatre faisceaux (QuadraBeam).

La fonction de Sélection de faisceau permet de régler quels retours sonar du transducteur s'afficheront à l'écran.

Lorsque cette fonction est réglée à 200/83 kHz, les retours des deux faisceaux sont regroupés en affichtant d'abord les retours du faisceau large de 83 kHz, en réduisant l'intensité de cette couche, puis en y superposant les retours du faisceau étroit de 200 kHz. Les retours sonar plus fonçés du faisceau étroit de 200 kHz se démarquent des retours plus pâles du faisceau large de 83 kHz. Le mode d'affchage Sonar divisé continue d'afficher les retours sonar de chaque faisceau dans leur fenêtre respective. Les renseignements regroupés sont montrés dans les modes d'affchage Sonar, Zoom du sonar et À gros chiffres. La fenêtre sonar en temps réel, en mode d'affichage Sonar, ne montre que les retours du faisceau étroit de 200 kHz.

Lorsque vous reglez la fonction à 200 kHz, seuils les retours du faisceau étroit de 200 kHz s'affichent dans les modes d'affichage Sonar, Zoom du sonar et À gros chiffres. Le mode d'affichage Sonar divisé continue d'afficher les retours sonar de chaque faisceau dans leur fenêtre respective. La fenêtre sonar en temps réel, en mode d'affichage Sonar, ne montre que les retours du faisceau étroit de 200 kHz.

Lorsque vous réglez la fonction à 83 kHz, seuls les retours du faisceau large de 83 kHz s'affichent dans les modes d'affichage Sonar, Zoom du sonar et À gros chiffres. Le mode d'affichage Sonar divisé continue d'afficher les retours sonar de chaque faisceau dans leur fenêtre respective. La fenêtre sonar en temps réel ne montre que les retours du faisceau large de 83 kHz.

REMARQUE: La fonction Sélection de faisceau n'a pas d'effet sur le mode d'affichage Lateral. Le mode d'affichage Lateral continue d'afficher les retours sonar du faisceau écroit de 200 kHz dans le cadre supérieur de l'écran et les retours des faisceaux lateraux de 455 kHz dans les deux cadres inférieurs, peu importe le réglage de la fonction Sélection de faisceau.

To use Beam Select:

1. Highlight Beam Select on the Sonar main menu.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour sélectionner soit le faisceau de 200 kHz, soit celui de 83 kHz, soit les deux (200 et 83 kHz).

La fonction Identification de poisson (Fish ID+) utilise des nal perfectionnés afin d'interpréter les retours sonar et d'afficher une conditions très ciblées sont remplies. Lorsqu'un poisson est détecté, poisson et un chiffre juste au-dessus de cette icone, indiquant la comme étant un poisson. Trois icones différentes de poisson illustrrent missent une indication relative de la taille du poisson.

Les modèles de sonar à faisceau simple affichent les cibles comme des symboles de poisson ombrés.

Les modèle de sonar à double faisceau (DualBeam PLUS) représentent les cibles détectées dans le faisceau écroit de 200kHz comme des symboles de poisson ombrés, et les cibles détectées dans le faisceau large de 83kHz comme des symboles de poisson vides.

Les modèles de sonar à quatre faisceaux (QuadraBeam) représentent les cibles détectées dans le faisceau étroit de 200kHz comme des symboles de poisson ombrés, et les cibles détectées dans le faisceau large de 83kHz comme des symboles de poisson vides. De plus, les cibles détectées par les faisceaux latéraux de 455kHz sont représentées comme des symboles de poisson vides.

200 kHz, symboles de poisson ombres faisceau etroit

Symboles de poisson vides capités par le faisceau large de 83 kHz et les faisceaux latériaux de 455 kHz (exclusif aux modéles à double faisceau [DualBeam PLUS] et à quatre faisceaux [QuadraBeam])

Faisceau du transducteur et arcs de poisson

Lorsque l'option d'identification de poisson (Fish ID+ ) est désactivée, le système de pêche affiche les retours de sonar bruts à l'écran. Ces retours prennett souvent la forme d'arcis, indiquant des cibles potentielles. Vu l'angle du faisceau du transducteur, la distance à un poisson diminue lorsque celui-ci entre dans le faisceau et elle augmente lorsqu'il en sort; cette variation de distance creée un arc de poisson à l'écran. La vitesse du bateau, la vitesse de défilament et la position du poisson dans le faisceau affectent directement la forme de l'arc.

Activation et déactivation de la fonction Identification de poisson (Fish ID+):

1. Sélectionnez l'option Identification de poisson (Fish ID+) à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer (On) ou désactiver (Off) la fonction Identification de poisson (FishID+). (déactivée [Off], activée [On], valeur implicite = désactivée [Off])

Fish Sensitivity 5 10

Sensibilité de repérage de poisson (Fish Sensitivity)

La sensibilité de repérage de poisson permet de régler le seuil des

algorithms de détction de la fonction Identification des poisson (Fish ID+). Le choix d'un seul plus élevé permet d'interpréter les retours plus faibles comme des poisson. Ceci s'avéré utile pour identifier des espèces de poisson plus petites ou des poisson d'appât. Le choix d'un réglage moins élevé permet d'afficher moins d'icones de poisson et d'éliminer beaucoup de retours sonar faibles. Ceci s'avéré utile lorsque vous recherchez de plus grosses espèces de poisson. La sensibilité de repérage de poisson est utilisée de pair avec la fonction Identification de poisson (Fish ID+). Il faut que la fonction Identification de poisson soit activée pour que la sensibilité de repérage de poisson puisse avoir un effet sur les retours sonar identifiés comme des poisson.

Réglage de la sensibilité de repérage de poisson :

1. Sélectionnez l'options Sensibilité de repêage de poisson (Fish Sensitivity) à partir du menu principal du sonar.
2. Utilise les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de sensibilité de repérage de poisson (faible = 1, élevée = 10, valeur implicite = 5)

RTS Window Narrow

Fenêtre sonar en temps réel (RTS)

(exclusivement en mode d'affichage Sonar)

La fonction Fenêtre sonar en temps réel (RTS) permet de régler la largeur de la fenêtre, ou de la désactiver, en mode d'affichage Sonar. Cette fenêtre est toujours rafraîchie le plus rapidement possible et n'affiche que les retours qui sont à l'intérieur du faisceau du transducteur. (Voir la fenêtre sonar en temps réel (RTS) pour plus de détails).

Fenêtre sonar en temps réel (large)

Fenetre sonar en temps réel (étroîte)

Fenetre sonar en temps reel (désactivée)

Réglage de la fenêtre sonar en temps réel :

1. Sélectionnez l'options Fenêtre sonar en temps réel (RTS) à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la fenêtre sonar en temps réel (large [Wide], étroite [Narrow], désactivée [Off], valeur implicite = désactivée [Off])

83kHz Sensitivity 0 -10 10

Sensibilité du faisceau de 83 kHz

(mode utilisé Avancé: exclusif aux modeles à DualBeam PLUS et à QuadraBeam)

La fonction de Sensibilité du faisceau de 83 kHz permet de modifier la sensibilité du faisceau de 83 kHz. Si vous augmentez la sensibilité du faisceau de 83 kHz, plus de retours faibles s'afficheront à l'écran, et si vous la réduisez, moins de ces retours faibles serontopsis. L'option de menu Sensibilité du faisceau de 83 kHz n'est disponible qu'en mode utilisateur Avancé (voir l'onget Réglages du menu principal : mode utilisateur).

Équilibre des faisceaux de 455 kHz (455 kHz Balance) (mode utilisateur Avancé: exclusif aux modèles à QuadraBeam)

La fonction Équilibre des faisceaux de 455 kHz permet d'ajuster la sensibilité des faisceaux de 455 kHz. Si vous augmentez la sensibilité des faisceaux, plus de retours faibles s'afficheront à l'écran, et si vous la réduisez, moins de ces retours faibles serontopsisents. L'option de menu Équilibre des faisceaux de 455 kHz n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : mode utilisateur).

Réglage de l'équilibre des faisceaux de 455 kHz :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'options Équilibre des faisceaux de 455 kHz à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage d'équilibre des faisceaux de 455 kHz (-10 à +10, valeur implicite = 0)

Lignes de profondeur (Depth Lines) (mode utilisateur Avancé)

Les lignes de profondeur (Depth Lines) divisent l'écran en quatre sections égales, séparées par trois lignes de profondeur horizontales. La profondeur de chaque ligne est affichée le long de l'échelle de profondeur. Vous pouvez soit activer, soit désactiver les lignes de profondeur. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Lignes de profondeur

Réglage des lignes de profondeur :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez Lignes de profondeur (Depth Lines) à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer ou désactiver les lignes de profondeur. (déactivée [Off], activée [On], valeur implicite = déactivée [Off])

Interférence de surface (Surface Clutter) (mode utilisateur Avancé)

La fonction Interférence de surface permet de régler le filtré qui élimine les interférences de surface causées par les algues et l'aération. Plus la valeur est faible, moins l'interférence de surface est affichée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Réglage du niveau d'interférence de surface :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis sélectionnez l'options Interférence de surface (Surface Clutter) à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage d'interfERENCE de surface. (faible = 1 à élevé = 10, valeur implicite = 5)

La fonction Filtr de bruit permet de regler le filtr de bruit afin de réduire les interférences apparaissant à l'écran de sources comme le moteur du bateau, la turbulence ou autres dispositifs sonar. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

REMARQUE: La désactivation élimine complètement le filtre; les réglages Bas, Moyen et Haut filtront progressivement les retours sonar. Dans certaines situations d'eau profonde, le réglage élevé peut en verité nuir à la capacité du détecteur de poissons de détecter le fond.

Réglage du filtré de bruit :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis Sélectionnez l'options Filtre de bruit (Noise Filter) à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage du filtre de bruit. (déactivé [Off], bas [Low], moyen [Medium], Haut [High], valeur implicée = bas [Low])

Max Depth	113ft
Auto	1000

Profondeur maximale (Max Depth) (mode utiliser Avancé)

La fonction Profondeur maximale permet de régler la profondeur maximale de sondage de l'appareil. Vous pouvez réglez votre détector de poissons de façon à ce que son rendement soit optimisé pour la profondeur à laquelle vous pêchez. Lorsque vous réglez une profondeur maximale, votre détector de poissons cèses detraits leseturnssonsous cette limite,ce qui améliore son rendement global.En mode automatique,le détector de poissons obtient des lectures du fond au besoin (endeo descapacités de l'appareil).Si le fond est plus bas que le réglage de profondeur maximale,l'indicateurnumérique de la profondeur se mettra a clignoter,indiquant par ce fait que le détector de poissons nepeut le localiser. Cette option de menu n'est disponible qu'en mode utilisateur Avance (voir l'ongletRéglages du menu principal : Mode utilisateur).

Réglage de la profondeur maximale :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Profondeur maximale (Max Depth) à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la profondeur maximale. (automatique [AUTO], de 10 pi à 800 pi ou de 3 m à 260 m [exclusif aux modèles internationaux], valeur implicite = automatique [AUTO])

REMARQUE: Les réglages dépendant de la capacité de profondeur de votre réseau particulier de système de pêche.

L'option Type d'eau sert à configurer l'appareil pour les activités en eau douce ou en eau salée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

REMARQUE: En eau salée, ce que l'appareil considère comme un gros poisson pourrait être en fait de 2 à 10 fois plus volumieux qu'un gros poisson en eau douce (selon le type de poisson recherche). Le réglage du type d'eau pour l'eau salée permet à l'apparéil de considérer une plus grande gamme de grosseurs de poisson pour tener compte de cet effet. Assurez-vous également de bien régler le type d'eau, particulièrement en eau salée, car ce réglage affecte la précision des lectures de profondeur en eau profonde.

Réglage du type d'eau :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis Sélectionnez l'options Type d'eau (Water Type) à partir du menu principal du sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le type d'eau. (eau douce [Fresh], eau salée [Salt], valeur implicite = eau douce [Fresh])

Selection du transducteur (Transducer Select) (exclusif aux modèles à QuadraBeam)

La fonction Sélection du transducteur permet de selectionner quel transducteur sera mis en fonction.

REMARQUE : Le Matrix 37 est compatible avec le transducteur à grande couverture latérale (vendu séparément). Vous pouvez visiter notre site Web www.humminbird.com pour commander le transducteur à grande couverture latérale en ligne, ou communiquer avec notre Centre de ressources pour la clientèle au 1-334-687-0503.

REMARQUE: Le mode d'affichage à grande couverture latorale s'ajoutera dans le cycle de rotation des affichages lorsque vous brancherez le transducteur à grande couverture latorale au Matrix 37 et que vous le selectionnerez au moyen de la fonction Sélection de transducteur. De plus, le mode d'affichage à grande couverture latorale et la fonction de portée latorale s'ajouteront au menu X-Press. Une fonction de sensibilité de couverture latorale s'ajoutera également à l'onglet Sonar du menu principal du système.

Pour modifier le transducteur en fonction :

1. Sélectionnez l'options Sélection du transducteur à partir de l'onglet Sonar du menu principal.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour sélectionner un autre transducteur (à quatre faisceaux [QuadraBeam], à grande couverture latérale [WideSide], valeur implicite = à quatre faisceaux [QuadraBeam]).

Menu des alarmes

Depth Alarm Off

Fish ID Alarm ○

Low Battery Alarm Off

Alarm Tone Medium

Onglet Alarmes (Alarms) du menu principal

À partir de n'importequel mode d'affichage,appuyez sur la touche MENU à deux reprises pour acceder au menu principal.Longlet Alarmes est selectionné par défaut.

REMARQUE : Lorsqu'une alarme se déclenché, vous pouvez appuyer sur n'importe qu'elle touche pour en couper le signal. Le signal d'alarme se coupe et ne sera réactif que si un nouvel événement déclenché une alarme.

Alarme de profondeur (Depth Alarm)

L'alarme de profondeur se déclenché lorsque la profondeur est égale ou inférieure à celle réglée au menu.

Réglage de l'alarme de profondeur :

1. Sélectionnéz l'option Alarme de profondeur (Depth Alarm) à partir du menu principal des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme de profondeur. (déactivée [OFF], 5 m à 30 m ou 1 pi à 100 pi [exclusif aux modèles internationaux], valeur implicite = déactivée [OFF])

Alarme d'identification de poisson (Fish ID Alarm)

L'alarme d'identification de poisson se déclenché lorsque l'appareil détecte un poisson correspondant au type de poisson choisi. Cette alarme ne sonne que si la fonction d'identification de poisson (Fish ID+) est activée.

Par exemple, si vous avez reglé l'alarme d'identification de poisson à Gros poisson, elle ne se déclenchera que lorsque l'appareil détectera un gros poisson.

Réglage de l'alarme d'identification de poisson :

1. Sélectionnez l'option Alarme d'identification de poisson (Fish ID Alarm) à partir du menu principal des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme d'identification de poisson. (déactivée [Off], tous [All], gros/moyen [Large/Medium], gros [Large], valeur implicite = déactivée [Off])

Low Battery Alarm 9.5V Off 13.5

Alarm d'alimentation faible (Low Battery Alarm)

L'alarme d'alimentation faible se déclenché lorsque la tension de la batterie est égale ou inférieure à celle réglée au menu. L'alarme d'alimentation faible se déclenchera seulement pour les piles qui sont connectées au détector de poissons. Vous devriez régler l'alarme d'alimentation faible de façon à ce qu'elle vous aver剌isse lorsque la tension de la batterie descend sous la marge de sécurité que vous aurez déterminée. Par exemple, si vous utilisez un moteur de péche à la traine (alimenté par la batterie), vous devriez régler l'alarme d'alimentation faible de façon à ce qu'elle vous averissé avant que la tension de la batterie ne soit trop faible pour lancer votre moteur principal, alimenté à l'essence.

Réglage de l'alarme d'alimentation faible :

1. Sélectionnez l'option Alarme d'alimentation faible (Low Battery Alarm) à partir du menu principal des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme d'alimentation faible (déactivée [Off], 8,5 V à 13,5 V, valeur implicite = déactivée [Off])

Tonalité d'alarme (Alarm Tone)

Tonalité d'alarme : Permet de sélectionner la tonalité du son

d'alarme. Une brève tonalité se fera entendre lorsque vous reglerez la tonalité de l'alarme, afin que vous puissiez sélectionner celle qui convient le mieux.

Réglage de l'alarme de Tonalité:

1. Sélectionnez l'options Tonalité d'alarme (Alarm Tone) à partir du menu principal des alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de tonalité d'alarme. (élevée [High], moyenne [Medium], faible (Low), valeur implicite = moyenne [Medium])

S

Setup

Menu Reglages

OngletRéglages(Setup)du menu principal

À partir de n'importequel mode d'affichage,appuyez sur la touche MENU à deux reprises pour acceder aux onglets du menu principal, puis appuyez sur la touche de displacement du curseur de DROITE le nombre de fois nécessaire pour selectionner l'onglet Reglages.

REMARQUE:

Unités - Température

(exclusif aux modeles internationaux)

Unités - Distance

(seulement si l'accessoire de la température/vitesse est branche)

Unités - Vitesse

(seulement si l'accessoire de la température/vitesse est branche)

Réinitialisation du journal

(seulement si l'accessoire de la température/vitesse est branche)

Langue

(exclusif aux modeles internationaux)

Sélection des modes d'affichage

(mode utiliseaur Avance)

Selection des indicateurs

(mode utiliseaur Avance)

Compensation de la profondeur

(mode utiliseaur Avance)

Compensation de la température

(mode utiliseateur Avance)

Étalandnage de la vitesse

(mode utilisateur Avancé, seulement si l'accessoire de capture de température et de vitesse est branché)

Units - Depth Feet

Unités - Profondeur (Units - Depth)

La fonction Unités - Profondeur permet de sélectionner les unités de mesure pour toutes les lectures de profondeur.

Réglage des unités de profondeur :

1. Sélectionnez Unités - Profondeur à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de profondeur. (mètres [Meters], [exclusif aux modèles internationaux], pieds [Feet], brasses [Fathoms]; valeur implicite = mètres [Meters] pour les modèles internationaux, pieds [Feet] pour les modèles nationaux)

Units - Temp f

Unités - Température (Units - Temp) (modèles internationaux seulement)

La fonction Unités - Température permet de sélectionner les unités de mesure pour tous les indicateurs de température. Modèle internationaux seulement.

Réglage des unités de température :

1. Sélectionnez Unités - Température à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de temperature. (Celsius, Fahrenheit; valeur implicite = Celsius)

Units - Distance Feet/Statute Miles

Unités - Distance (Units - Distance) (avec accessoire de la temp/vitesse ou récepteur GPS seulement)

La fonction Unités - Distance permet de sélectionner les unités de mesure de tous les indicateurs de distance; et s'affichera seulement si l'accessoire sonde thermique/detecteur de vitesse est branché et que la roue à aubes a bouge au moins une fois, ou si le récepteur GPS est branché).

Réglage des unités de distance :

1. Sélectionnez Unités - Distance à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de distance. (modèles nationaux : milles terrestres [Statute Miles], milles marins [Nautical Miles]; valeur implicite = milles terrestres; modèles internation-aux : metres/kilomètres [Meters/Kilometers]; metres/milles marins [Meters/Nautical Miles], pieds/milles terrestres [Feet/Statute Miles], pieds/milles marins [Feet/Nautical Miles]; valeur implicite = metres/kilomètres [Meters/Kilometers])

Units - Speed mph

Unités - Vitesse (Units - Speed) (avec accessoire la temp/vitesse ou récepteur GPS seulement)

La fonction Unités - Vitesse permet de sélectionner les unités de mesure de tous les indicateurs de vitesse; et s'affichera seulement si l'accessoire sonde thermique/detecteur de vitesse est branché et que la roue à aubes a bouge au moins une fois, ou si le recepteur GPS est branché).

Modification des unités de vitesse :

1. Sélectionnez l'options Unités - Vitesse à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage des unités de vitesse. (km/h [kph] [exclusif aux modèles internationaux], mi/h [mph] noeuds [kts], valeur implicite = km/h [kph] pour les modèles internationaux et mi/h [mph] pour les modèles nationaux)

User Mode Advanced

Mode utilisateur (User Mode)

Le mode utilisé permet de régler le système de menus en mode Normal ou Avancé.

Lorsque ce mode est reglé à Normal (valeur implicite), seules les options de base des menus s'affichent. En mode Avancé, d'autres options de menu sont disponibles.

Modification du mode utiliseat:

1. Sélectionnez l'options Mode utilisateur (User Mode) à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le mode utilisateur. (Normal, Avancé [Advanced], valeur implicite = Normal)

Language English

Langue (Language) (exclusif aux modèles internationaux)

La fonction Langue permet de selectionner la langue d'affichage des menus. Exclusif aux modetes internationaux.

Réglage du besoin de la langue :

1. Sélectionnéz l'options Langue à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la langue (valeur implicite = anglais [English])

Réinitialisation du journal (Triplog Reset) (avec accessoire la temp/vitesse ou récepteur GPS seulement)

La fonction Réinitialisation du journal permet de remettre les compteurs du journal à zéro; et s'affichera seulement si l'accessoire sonde thermique/detecteur de vitesse est branché et que la roue à aubes a bouge au moins une fois, ou si le récepteur GPS est branché). Le journal est constitué des renseignements suivants : minuterie pour le temps écoulé, distance parcourue depuis la dernière réinitialisation et vitesse moyenne..

REMARQUE: Voir l'onglet Reglages du menu principal : Sélection des indicateurs (mode utilisateur Avancé), pour vous renseigner sur la façon d'afficher les indicateurs du journal à l'écran.

Remise à zéro du journal :

1. Surlignez Remise à zéro du journal dans le menu principal.
2. Utilisez la commande de DROITE du curseur à quatre directions pour lancer la remise à zéro du journal.
3. Une boite de dialogue de confirmation s'affiche. Appuyez sur la commande de DROITE du curseur de nouveau pour effectuer la remise à zéro du journal. Appuyez sur la commande de GAUCHE du curseur pour annuler la remise à zéro du journal.

Restitution des réglages par défaut (Restore Defaults)

La fonction Restitution des réglages par défaut permet de revenir aux valeurs implicites de TOUS les réglages de menu. Utilisez cette option de menu avec prudence!

Restitution des réglages par défaut :

1. Sélectionné l'options Restitution des réglages par défaut (Restore Defaults) à partir du menu Réglages.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer la restitution des réglages par défaut.
3. La boîte de dialogue de confirmation s'affiche. Pour restituer les valeurs implicites, appuyez sur la touche de déplacement du curseur de DROITE à nouveau. Pour annuler la restitution des valeurs implicites, appuyez sur la touche de déplacement du curseur de GAUCHE.

Sélection des modes d'affichage (Select Views) (mode utilisé Avancé)

La fonction Sélection des modes d'affichage permet de régler la disponibilité de ces modes dans le cycle de rotation qui permet de les afficher à l'écran. Pour-retirer un mode d'affichage du cycle de rotation, il suffit de régler l'attribut à " cache ", sinon il demeurera " visible". Les modes d'affichage suivants sont disponibles :

• Auto-test
  Test des accessoires
  Mode d'affichage Lateral (exclusif aux modeles à QuadraBeam)
• Afflictage Sonar
• Affichage Zoom du sonar
  Mode d'affichage Sonar divisé (exclusif aux modèles à DualBeam PLUS et à QuadraBeam)
  Mode d'affichage A gros chiffres

L'etat de ces modes d'affichage ne peut etre modifier qu'en mode utiliseur Avancé (voir onglet Reglages du menu principal : mode utiliseur).

Sélection des modes d'affichage :

1. Assurez-vous que l'appareil est en mode utilisé Avancé, puis désissez l'options Sélection des modes d'affchage (Select Views) à partir du menu Réglages.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer cette procEDURE.
3. Le sous-menu Sélection des modes d'affichage apparaitra, énumérant tous les modes d'affichage pouvant être cachés ou rendus visibles. Utilisez les touches de déplacement du curseur vers le HAUT et vers le BAS pour sélectionner un mode d'affichage particulier, puis appuyez sur la touche de GAUCHE ou de DROITE pour modifier l'attribut à Visible ou cache [Hidden].

Selection des indicateurs

Sélection des indicateurs (Select Readouts)

(mode utilisateur Avancé, excludivement en mode d'affichage Sonar)

La fonction Sélection des indicateurs permet de régler des indicateurs numériques individuels en mode d'affichage Sonar. Cette fonction, accessible en mode utilisateur Avancé, vous permet deCHOISIR les données qui seront affichées dans les cinq ou six (selon cette modèle de détecteur) fenêtres fixes, activées ou non, réparties autour des bords gauche et inférieur du l'écran en mode d'affichage Sonar. (voir l'onglet Réglages du menu principal : Mode utilisateur.)

Affichage Sonar (défaut)

Affichage Sonar Personal

Les fenêtres de données peuvent afficher les indicateurs d'accessoires compatibles comme celui de capture de la température et de la vitesse. Chaque fenêtre de données peut être vide, ou contirn les éléments suivants :

Vitesse (ne s'affiche que si l'accessoire de capture de température et de la vitesse est branché et que la roue à aubes a bougé au moins une fois)
- Température
Journal (ne s'affiche que si l'accessoire de capture de température et de la vitesse est branché et que la roue à aubes a bougé au moins une fois)
Tension
- Indicateur de vitesse (ne s'affiche que si l'accessoire sonde thermique/detecteur de vitesse est branché et que la roue à aubes a bouge au moins une fois). L'indicateur de vitesse n'est pas disponible avec un récepteur GPS.

Selection des indicateurs :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis choisissez l'options Sélection des indicateurs (Select Readouts) à partir du menu principal des Réglages.
2. Utilisez la touche de déplacement du curseur de DROITE pour lancer cette procEDURE.
3. Le sous-menu Sélection des indicateurs s'affichera, énumérant tous les indicateurs.

Utilisez les touches de déplacement du curseur vers le HAUT et vers le BAS pour sélectionner une position d'indicateur précise, puis appuyez sur la touche de GAUCHE pour désirer qu'elle donnée afficher à cet endroit. (déactivée [Off] vitesse [Speed], Température [Temperature], journal [Triplog], tension [Voltage], Indicateur de vitesse [Water Speed])

Compensation de la profondeur (Depth Offset) (mode utilisateur Avancé)

La fonction Compensation de la profondeur permet d'obtenir une lecture de profondeur soit à partir de la surface, soit à partir de la quille. Entrez une mesure verticale positive de la distance entre le transducteur et la ligne de flottaison pour que l'indicateur affiche la profondeur à partir de la ligne de flottaison. Entrez une mesure verticale négative de la distance entre le transducteur et la quille pour que l'indicateur affiche la profondeur à partir de la quille. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Réglage de la compensation de la profondeur :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis désisseez l'options Compensation de la profondeur (Depth Offset) à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la compensation de la profondeur. (de -3 m à 3 m [exclusif aux modèles internationaux] ou de -10,0 pi à +10,0 pi, valeur implicite = 0)

Compensation de la température (Temp Offset) (mode utilisateur Avancé)

La fonction Compensation de la température permet d'ajuster l'indicateur de température du nombre de degrès spécifique. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Réglage de la compensation de la température :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis désissez l'options Compensation de la température (Temp Offset) à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de la compensation de la temperature. (de -10,0 à +10,0, valeur implicite = 0)

Étalonnage de la vitesse (Speed Calibration)

(mode utilisateur Avancé; avec accessoire de la temp/vitesse seulement)

La fonction Étaliennage de la vitesse permet d'ajuster l'indicateur de vitesse d'un certain pourcentage, et s'affichera seulement si l'accessoire sonde thermique/detecteur de vitesse est branché et que la roue à aubes a bouge au moins une fois, que l'appareil est en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Réglage de la fonction d'éthalonnage de la vitesse :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis désissez l'options Étaliennage de la vitesse (Speed Calibration) à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage d'étalonnage de la vitesse. (20% à +20%, valeur implicite = 0%)

Sortie NMEA (NMEA Output) (mode utiliseur Avancé)

La fonction Sortie NMEA permet d'activer ou de désactiver la sortie NMEA. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur).

Les énoncés NMEA suivants sont des messages de sortie :

DPT-Profondeur

MTW - Température de l'eau

GLL - Latitude et longitude

GGA-Données de position GPS

RMC - Données GNSS spécifiques minimales recommendées

VTG - Route et vitesse-fond

ZDA-Heure et date

Lorsque le bateau navigue, les énoncés NMEA suivants sont également des messages de sortie :

APB - Message B d'autopilote

BWR - Relèvement et distance du point de cheminement

RMB - Information de navigation minimale recommende

Activation (On) et déactivation (Off) de la fonction Sortie NMEA :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis choisissez l'options Sortie NMEA (NMEA Output) à partir du menu Réglages.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour activer ou désactiver la fonction Sortie NMEA (activée [On], désactivée [Off], valeur implicite = désactivée [Off])

À partir de n'importequel mode d'affichage,appuyez sur la touche MENU à deux reprises pour acceder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour selectionner l'onglet Accessoires.

Si aucun accessoire n'est branché au bus d'accessoires, il n'y a aucune option sous l'onget Accessoires du menu principal. Cependant, si vous branchez un accessoire, des options de menu additionnelles s'ajoutent automatiquement pour le commander. Voir le Manuel d'utilisation de l'accessoire pour obtenir de plus amples renseignements.

Menu Accessoires (aucun accessoire n'est branché)

Menu Accessories (avec les accessoires)

REMARQUE: Les accessoires nécessaires pour activer les fonctionnalités WeatherSense, GPS et la liaison sonar sans fil SmartCast sont vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-334-687-0503 pour obtenir de plus amples renseignements.

Dépannage

Veuillez dire la section suivante avant de communiquer avec le Centre de ressources pour la clientèle de Humminbird.

Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afin d'éviter d'envoyer votre apparéil à un centre de réparation.

Difficulté àmettre le détector de poissons en marche

Si vous ne parvenez pas àmettre vosete détecteur de poissons en marche, consultez la notice d'installation fournie avec l'appareil pour obtenir des details précis, en vous assurant que :

• le cable d'alimentation est bien connecté à la tête de commande du détecteur de poissons;
• les connexions du cable d'alimentation sont ajustées : le fil rouge est connecté à la borne positive de la batterie et le fil noir est connecté à la borne négative, ou à la masse;
• le fusible est en bon état de fonctionnement;
• la tension de la batterie au connecteur du cable d'alimentation est d'au moins 10 V.

Corrigez tout problème connu, enlevez aussi la corrosion des bornes et du câblage de la batterie, ou remplacez la batterie si nécessaire.

Mode simulator actif malgre la presence d'un transducteur

Le détector de poissons auquel un transducteur en bon état est branché passera automatiquement en mode de fonctionnement Normal. Si, à la mise sous tension, le détector de poissons passé automatiquement au mode Simulateur, même si vous y avez branché un transducteur, c'est que la tête de commande ne détecte pas le transducteur. Effectuez les tâches de dépannage suivantes :

• En vous reportant à la notice d'installation fournie avec le détecteur de poissons, assurez-vous que le cable du transducteur est bien branché au détecteur de poissons. Rebranche-le au besoin, puis allumez le détecteur de poissons à nouveau pour voir si cela a réglé le problème.
• Si le transducteur ne fonctionne pas, remplacez-le si possible par un autre transducteur que vous savez en bon et mettez à nouveau la tête de commande sous tension.
• Vérifier le cable du transducteur. Remplacez le transducteur si le cable est endommagé ou corrode.

Problèmes d'affichage

Il existe plusieurs conditions ou sources principales d'interférence possibles qui pouraient cause des problèmes avec la qualité de l'information affichée à l'écran de la tête de commande. Consultez le tableau suivant, qui désigne certains symptômes de problèmes d'affichage et des solutions possibles à y apporter :

Problème

Cause possible

La tete de commande s'esteint.
lorsque le bateau se deplace a
grande vitesse.

Si la puissance de sortie du moteur de votre bateau n'est pas régulée, il se peut que la tête de commande se protège grâce à un dispositif de protection contre les surtensions. Assurez-vous que la tension de sortie ne dépasse pas 20V

Lorsque le bateau se déplace à grande vitesse, le fond disparait de l'écran, l'image s'évanouit ou est interrompue.

Vous pourriez avoir aajuster la position du transducteur.Un melange d'air et d'eau s'ecoulant autour du transducteur (cavitation) pourrait nuir à l'interpretation des données sonar.Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur.

Le bruit électric qu'enfant du moteur du bateau pourrait nuir à la réception sonar. Voir la section D'éternation des causes d'interférence pour obtenir de plus amples renseignements.

L'appareil ne détecte aucun poisson, même si vous savez qu'ils sont dans l'eau, sous le bateau, ou les lectures du sonar semblant faibles ou fausses.

Si le transducteur est mal positionné (par ex., monté en angle plutôt que pointant directement vers le bas), s'il existe des interférences mécaniques, soit parce que le transducteur est monté à l'intérieur d'une coque trop épaissé pour obtenir une bonne transmission des ondes, soit parce que le lien entre le transducteur et la coque n'est pas hermétique, ou encore si le transducteur est sale, le détecteur pourrait avoir de la peine àtraits les retours sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur et assurez-vous que le transducteur est propre. Il se pourrait que le signal de transmission soit affecté par une tension de batterie faible. Le bruit électrique provenant du moteur du bateau pourrait nuire à la réception sonar. Voir la section D'étermination des causes d'interférence pour Broker de plus amples renseignements.

Détermination des causes d'interférence

Le bruit électriche affecte habituellément les indicateurs très sensibles et l'affichage, qui montre des points noirs lorsque le bateau se déplace à haute vitesse. L'une des sources suivantes, ou même plusieurs d'entre elles, pourrait causeur du bruit ou des interferences :

Sources d'interfERENCE possibles

Isolation

Autres dispositifs Electroniques

Fermez tous les dispositifs électriques situés à proximé pour voir si cela résout le problème, puis allumez-les de nouveau, un après l'autre, pour voir si le problème survient de nouveau.

Moteur du bateau

Pour déterminer si le moteur du bateau est la source du bruit, faites augmenter les révolutions du moteur en restant au point mort et en position stationnaire pour voir si le bruit augmente parallèlement avec les révolutions; si le bruit apparait lorsque vous augmentez les révolutions du moteur, le problème peut provenir des bougies d'allumage, de l'alternateur ou du cablage du tachymètre. Remplacez les bougies d'allumage par des bougies à résistance, installez un filtre pour l'alternateur, ou acheminez les cables du transducteur et de la tête de commande à l'écart du cablage du moteur.

Cavitation causée par l'hélice du bateau

La turbulence créée par l'hélice peut causeur du bruit; assurez-vous que le transducteur est monté au moins 38 cm (15 po) à l'écart de l'hélice, et que l'eau s'écoule avec aisance sur la face du transducteur en tout temps.

Accessoires du système de pêche Matrix

Les accessoires vous permettent de personnelier votre système de pêche Matrix et de le maintainir à la fine pointe de la technologie. Lorsque vous branchez un accessoire au système de pêche Matrix, des menus et des indicateurs supplémentaires s'ajoutent automatiquement au système de menu principal. Voici une liste des accessoires disponibles actuelles et compatibles avec votre système de pêche :

Accessoire de capture de la température et de la vitesse : Achetez puis branchez simplement cet accessoire à la tête de commande Matrix pour obtenir des lectures de la vitesse et de la température, de même qu'un journal des déplacements.

REMARQUE: Si vous branchez un accessoire de capture de la température et de la vitesse externe (TS-W) ou un accessoire de capture de la température externe (TG-W) ET un transducteur avec capteur de température intégré en même temps, l'accessoire TS-W ou TG-W aura priorité sur le capteur intégré au transducteur.

Système de surveillance des conditions de péche WeatherSense : Achetez et branchez l'accessoire WeatherSense à votre système de péche Matrix pour obtenir un indicateur de la pression barométrique et des données de tendance en temps réel.

Récepteurs GPS GR4 : Achetez et branchez le récepteur GPS GR4 à votre système de pêche Matrix pour acceder aux fonctions perfectionnées de navigation, de suivi de trace et de pêche FishingGPS intégrées à votre système de pêche.

Câble de connexion GPS : Achetez le â cable de connexion GPS pour brancher un apparéil GPS compatible NMEA* portatif ou autre, déjà en votre possession, à votre système de pêche Matrix.

Liaison sonar sans fil : Achetez l'accessoire de liaison sonar sans fil pour receivevoir les signaux sonar distants d'un capteur sonar à distance SmartCast (RSS). La liaison sonar sans fil reçoit les signaux radioélectriques émis par le capteur sonar à distance et les retransmet au système de pêche Matrix par le biais du bus d'accessoires.

*NMEA 0183 est une norme de communication de données définie par la National Marine Electronics Association (l'association nationale d'électronique maritime).

Cable de connexion PC: Achetez le cable de connexion PC pour connecter le système de pêche Matrix à un ordinateur personnel afin de télécharger des mises à jour logicielles et de nouvelles fonctionnalités de l'appareil à partir du site www.humminbird.com. Avec cet accessoire, vous aurez besoin du logiciel HumminbirdPC, compatible avec MSWindows et disponible à partir de notre site Web, pour communiquer avec le système de pêche Matrix.

N'oubliez pas de visitor notre site Internet www.humminbird.com pour découvert de nouveaux accessoires et accroître les fonctionnalités de votre système de pêche Matrix!

REMARQUE : Les accessoires sont tous vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientele au 1-334-687-0503, pour Obtir de plus amples renseignements.

\section*{Caracteristiques techniques}

Portée verticale 250 m (800 pi) - Matrix 10, 12 et 20
300 m (1000 pi) - Matrix 17
450 m (1500 pi) - Matrix 27 et Matrix 37

Puisance de sortie 250 Watts (val.eff.),2000 Watts (crete a crete)-Matrix 10,12 et 20 300 Watts (val.eff.),2400 Watts (crete a crete)-Matrix 17 500 Watts (val.eff.),4000 Watts (crete a crete)-Matrix 27 et Matrix 37

Fréquence de fonctionnement 200 kHz avec faisceau simple (Matrix 10, 12 et 20)
200 kHz et 83 kHz avec faisceau double (Matrix 17 et 27)
À quatre faisceaux de 200 kHz, 83 kHz et de 455 kHz (Matrix 37)

Couverture sonar 60^ à -10 dB de 83 kHz 20^ à -10 dB de 200 kHz Couverture totale de 90^ (deux faisceaux de 45^ ) à -10 dB de 455 kHz

Déparation des échos 63,5 mm (2 1/2 po)

Source d'alimentation de 10 à 20 V c.c.

Matrice LCD 240 V x 160 H (Matrix 10) 240 V x 240 H (Matrix 12 et 20) 320 V x 320 H (Matrix 17) 640 V x 320 H (Matrix 27 et Matrix 37)

Transducteur XHS-9-20-T (Matrix 10, 20, 17, et 27)
XT-6-TB-90-T (Matrix 37)

Longueur de cable du transducteur 6 m (20 pi)

Les caractéristiques et specifications peuvent être modifiées sans préavis.

Contact Humminbird
