Mise en marche du climatiseur29 Utilisation de la télécommande31 Changement de direction de l’air32 Sons normaux 32 ENTRETIEN DU CLIMATISEUR32 Nettoyage du filtre à air 32 Nettoyage du panneau avant32 Entretien annuel32 DÉPANNAGE33 ASSISTANCE OU SERVICE34 Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
Verificar con la Fig.A.
4.En cajones murales de 25 13/32”-26”: Reemplace la parrilla con rejillas existente por la nueva provista en el paquete, que se muestra en la Fig. B.
8.Installez le long joint de bourre d’ 1”x1 1/2”x84” entre la manche murale et I’unite a I’aide d’un tournevis ou couteau plats si necessaire. 9.Para ensamblar la moldura,meter la lengueta de cada pieza en la ranura de la otra pieza como se muestra abajo.Se suministran 2 marcos de terminación con la unidad. Utilice el que mejor quede con su cajón mural. Deslice la moldura sobre el frente del acondicionador de aire hasta que la moldura este a nivel con la caja de montaje como se muestra abajo.
En cajones murales de 26 3/4”-27”: Utilice la parrilla trasera existente y redireccione las rejillas a un ángulo de 60° como se muestra en la Fig. C.
Longitud“A” caja de montaje （pulgadas） existente(pulgadas) 20<D<20 5 8 205 8<D<213 4 Para programar el temporizador de manera que elacondicionador de aire se encienda manteniendo losajustes previos: 1. Encienda el acondicionador de aire. 2. Oprima TIMER (Temporizador). La luz indicadora Timer On (Temporizador encendido) destellará. La pantalla mostrará las horas restantes antes de que el acondicionador de aire se encienda. 3. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para cambiar el tiempo de retraso de 1 hora a 24 horas. 4. La luz indicadora de Timer On (Temporizador encendido) permanecerá encendida.
2. Regule el modo a Fan (Ventilador), Cool (Enfriar), Energy Saver (Ahorro de energía) o Dehum (Deshumidificador). 7. Después de 5 segundos, la luz indicadora de Timer On (Temporizador encendido) permanecerá encendida. La pantalla mostrará la temperatura actual de la habitación.
NOTA:El acondicionador de aire puede estar encendido o apagado. 1. Presione TEMP/TIME (Temperatura/Tiempo) una vez después de haberlo programado. La pantalla mostrará el tiempo restante. 2. Mientras el tiempo restante está mostrando por la pantalla,Presione TIMER (Temporizador)hasta encenderse la luz indicadora de Timer.
2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.
4. Después de 5 segundos, la luz indicadora de Timer On (Temporizador encendido), ubicada en el panel de control del acondicionador de aire, permanecerá encendida.
Oprima SPEED (Velocidad) para seleccionar High (Alta), Med Estas rejillas de ventilación direccionales le prmiten controlar la directión del flujo de aire en la dirección requerida.El flujo de aire puede dirigirse hacia arriba,abajo,a la derecha o a la izquierda. Rejilla de ventilaci n:La rejilla permite que el aire recircule dentro del acondicionador,que el aire fesco se dirija dentro de la habitaci n y que el aire viciado y gases se despida al exterior.
NOTA: El acondicionador de aire puede estar encendido o apagado. 1. La pantalla del panel de control del acondicionador de aire mostrará la hora del día. 2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.
No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.
Se ha interrumpido la energía eléctrica en su localidad. Espere que se restablezca la energía eléctrica.
Dirección de la tienda ______________________________ Teléfono de la tienda_______________________________ Guarde este manual y la nota de compra juntos para referencia futura.
Llame sin costo alguno Haier America al:
11. Productos restaurados que se hayan comprado como nuevos o de segunda mano. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE CU ALQUIER OTRA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD Y CAPACIDAD PARA UN PROPÓSITO EN PARTICULAR. El recurso provisto en esta garantía es exclusivo y está otorgado en lugar de cualquier otro recurso. Esta garantía no cubre daños incidentales o consecuentes. Algunos estados no permiten la exclusión de daños incidentales o consecuentes, de modo que esta limitación quizás no le corresponda a usted. Algunos estados no permiten las limitaciones acerca de cuánto tiempo dura una garantía implícita, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos, los cuales varían de un estado a otro. Esta garantía cubre las unidades comprendidas dentro de la parte continental de Estados Unidos, Canadá y Puerto Rico.

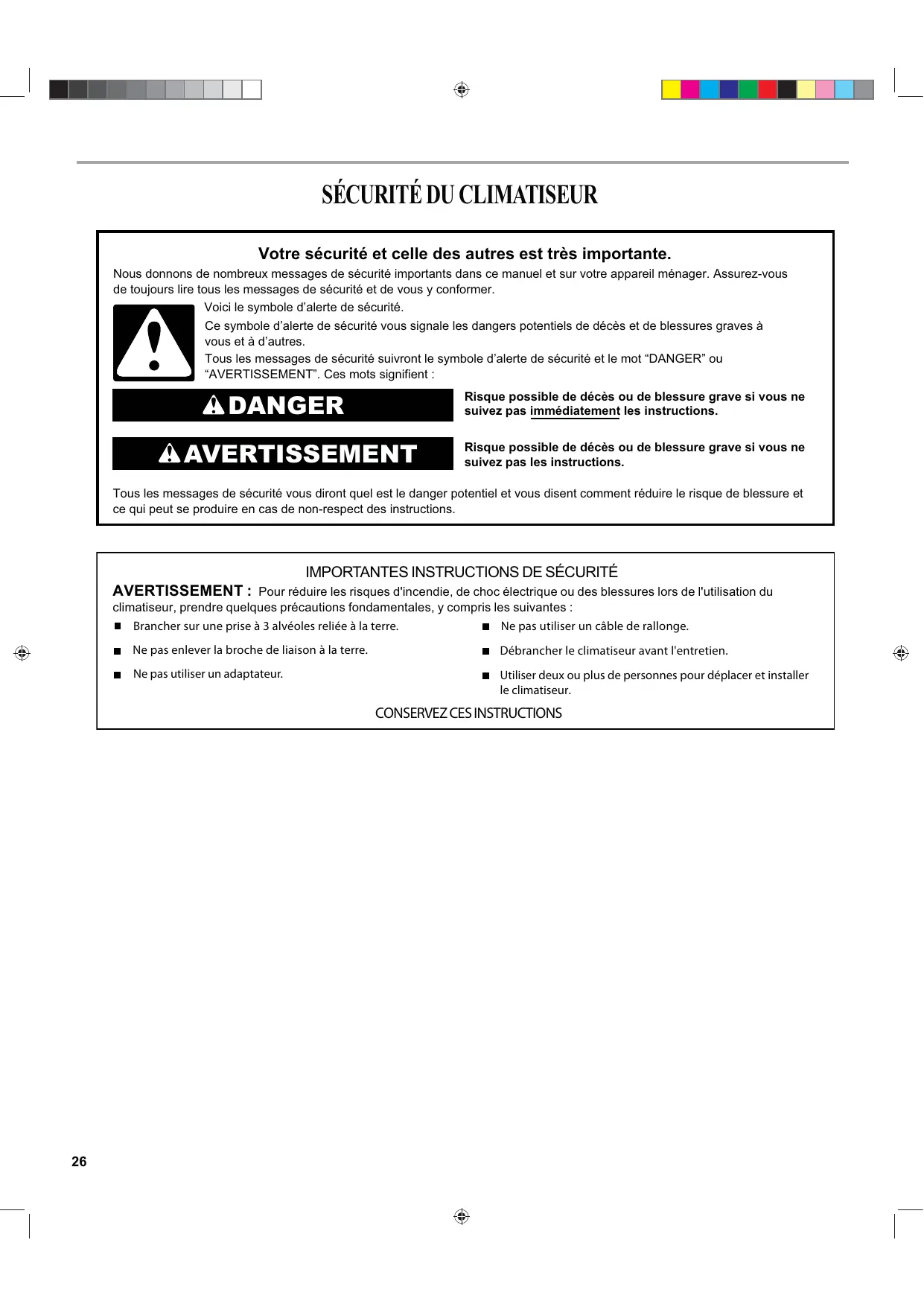

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :
AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du climatiseur, prendre quelques précautions fondamentales, y compris les suivantes : Ne pas utiliser un câble de rallonge. Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre.
Pour de Nouvelles Constructions installer le manchon mural Haier. Enlever I’ancien climatiseur et faire I’inspection du manchon comme suit: Installation-Assurer vous que le manchon est installe en toute securite et dans de bonnes conditions structurelles saines. Dimesions-Mesurer la taille afin de vous assurer que le climatiseur pourra convenir a I’emplacement. Pente-II devrait y avoir une pente vers I’arriere pour que le condensat puisse s’ecouler a partir de I’arriere du manchon. A verifier selon la Fig.A.
4.Sur les enveloppes 25 13/32”-26”: Remplacez la grille persienne avec la nouvelle grille fournie, indiqué à la fig. B.
Glisser la garniture au-dessus de I’avant du climatiseur jusqu’a ce que la garniture effleure le manchon comme illustre ci-dessous.
Sur l’enveloppe 26 3/4”-27”: utilisez la grille arrière existante et dirigez les persiennes à un angle de 60°, tel qu’indiqué dans la Fig. C.
Fig.F REMARQUE:Assurer vous de passer le cordon a travers le cadre de la garniture avant de le positionner sur I’unite.
5.Si la profondeur de vorte manchon mural existant est moins que ou egal a 20”,sauter a I’etape 7. Autrement,couper les baffles et les blocks de support selon la longueur “A” dans le tableau ci-dessous.
（pouces） existant(pouces) 20<D<20 5 8 FIG E.Glisser le deflecteur dans les fentes des blocs de support.
■ Si on doit éteindre le climatiseur, attendre au moins 3 minutes avant de le rallumer. Ceci empêche le climatiseur de faire griller un fusible ou de déclencher le disjoncteur.
Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME (température/durée) pour ajuster la température. Energy Saver (économie d’énergie)—Le ventilateur fonctionne uniquement lorsqu’un refroidissement est nécessaire. Appuyer sur SPEED (vitesse) pour sélectionner une vitesse de ventilateur en choisissant High (élevée), Med (moyenne) ou Low (basse). Puisque le ventilateur ne fait pas circuler l’air continuellement, on utilise moins d’énergie, mais l’air de la pièce n’est pas ventilé aussi souvent. Dehum (déshumidification)—Assèche la pièce. Le climatiseur sélectionne automatiquement la température.
Le mode Dehum ne doit pas être utilisé pour refroidir la
5. Régler la température. Voir “Température”. Mode 1. Appuyer sur MODE jusqu’à ce que l’on voit le témoin lumineux correspondant au réglage souhaité s’allumer. 2. Sélectionner Fan (ventilateur), Cool (refroidissement), Energy (température/durée) pour augmenter la température. Chaque fois que l’on appuie sur le bouton à flèche vers le haut de TEMP/TIME, la température augmente de 1ºF jusqu’à ce qu’elle atteigne 86°F (30°C).
1. Mettre le climatiseur en marche. 2. Régler le mode à Fan (ventilateur), Cool (refroidissement), Energy Saver (économie d’énergie) ou Dehum (déshumidification). 3. Pour les modes Fan, Cool ou Energy Saver, ajuster la vitesse Pour régler la minuterie pour une durée de 1 heure à 24 heures avant que le climatiseur ne s’éteigne (le climatiseur doit être marche) :
TEMP/TIME pour modifier la durée du délai de 1 heure à 24 heures. Après 5 secondes, le témoin lumineux Timer OFF reste allumé. L’affichage montre la température ambiante.
1. Appuyer sur TEMP/TIME une fois après que la minuterie a été programmée. L’afficheur indique la durée résiduelle. 2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur TIMER (minuterie) jusque l’indicateur lumineux Timer s’eteint.
Pour régler la mise en marche différée du climatiseur en gardant les réglages précédents : 1. 2.
Appuyer sur TIMER (minuterie). Le témoin lumineux Timer On (minuterie en marche) clignote. L’afficheur présente le nombre d’heures restant avant la mise en marche du climatiseur. 3. Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour modifier la durée de la mise en marche différée de 1 heure à 24 heures. 4. Le témoin lumineux Timer On reste allumé.
1. Appuyer sur TEMP/TIME une fois après que la minuterie a été programmée. L’afficheur indique la durée résiduelle. 2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour augmenter ou réduire la durée. 3. Après 5 secondes, l’afficheur indique la température ambiante. Timer On (minuterie en marche): 1. L’afficheur indique la durée résiduelle. 2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour augmenter ou réduire la durée.
REMARQUE :L’apparence de la télécommande peut varier.
■ TEMP/TIME, la température augmente de 1ºF jusqu’à ce qu’elle atteigne 86°F (30°C).
TIME, la température diminue de 1ºF jusqu’à ce qu’elle atteigne 61°F (16°C).
3. Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour modifier la durée de la mise en marche différée de 1 heure à 24 heures. 4. Après 5 secondes, l’indicateur lumineux Timer On sur le tableau de commande du climatiseur reste allumé.
Appuyer sur SPEED (vitesse) pour sélectionner High (élevée), Med (moyenne) ou Low (basse).
1. Mettre le climatiseur en marche. 2. Régler le mode à Fan (ventilateur), Cool (refroidissement), Energy Saver (économie d’énergie) ou Dehum(déshumidification). 3. Pour les modes Fan, Cool ou Energy Saver, ajuster la vitesse du ventilateur à High (élevée), Med (moyenne) ou Low (basse). 4. Régler la température entre 61ºF et 86ºF (16ºC et 30ºC). REMARQUE :Au mode Fan, la température ne peut pas être réglée. 31
On (minuterie en marche) sur le tableau de commande du climatiseur clignote. L’afficheur présente le nombre d’heures restant avant la mise en marche du climatiseur. 6. Appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour modifier la durée de la mise en marche différée de 1 heure à 24 heures. 7. L’indicateur lumineux Timer On sur le tableau de commande du climatiseur reste allumé.
4 Balayage d’ Air: Les volets d’aération directionnels permettent d’orienter la diretion de la circulation d’air en fontion de ses préférences. peul être dirigée vers le haut’up’,la droite ‘right side’ ou type de fenetre. Passage: Le passage d’air frais permet au climatiseur de recycler l’air interieur,air frais d’aspiration dans la salle et d’epuiser i’air evente a l’exterieur.
1. Appuyer sur TEMP une fois après que la minuterie a été programmée. L’afficheur sur le tableau de commande du climatiseur indique la durée résiduelle. 2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur TIMER (minuterie) jusque l’indicateur lumineux Timer s’eteint.
3. Après 5 secondes, l’afficheur du tableau de commande du climatiseur indique la température ambiante de la pièce. Timer On (minuterie en marche): 1. Appuyer sur TEMP/TIME une fois après que la minuterie a été programmée. L’afficheur sur le tableau de commande du climatiseur indique la durée résiduelle. 2. Pendant que l’afficheur indique la durée résiduelle, appuyer sur le bouton à flèche vers le haut ou vers le bas de TEMP/TIME pour augmenter ou réduire la durée.
■ Vibrations ou bruits imputables à une construction médiocre du mur ou de la fenêtre. ■ Bourdonnement aigu ou bruits de pulsations causés par le compresseur moderne à haute efficacité qui se met en marche et s’arrête de façon intermittente.
Le filtre à air est amovible pour faciliter le nettoyage. Un filtre à air propre aide à retenir les particules de poussière, la charpie et autres débris en suspension dans l’air et il est important pour obtenir le meilleur refroidissement et la meilleure efficacité de fonctionnement. Vérifier le filtre toutes les 2 semaines pour déterminer si un nettoyage est nécessaire. REMARQUE :Ne pas faire fonctionner le climatiseur si le filtre n’est pas en place. 1. Arrêter le climatiseur. 2. Retirer le filtre à air en ouvrant le panneau avant et en enlevant le filtre à air.filtro. 3. Nettoyer le climatiseur à l’aspirateur. Si le filtre à air est très sale, le laver avec de l’eau tiède et un détergent doux. Ne pas laver le filtre à air au lave-vaisselle ni utiliser de produits nettoyants chimiques. Faire sécher complètement le filtre à air à l’air libre avant de le réinstaller, afin d’assurer une efficacité maximale. 4. Réinstaller le filtre à air. 5. Fermer le panneau avant. 6. Mettre le climatiseur en marche.
4. Mettre le climatiseur en marche.
Votre climatiseur nécessite un entretien annuel pour aider à assurer un rendement maximal stable toute l’année. Contacter votre marchand local autorisé pour fixer un examen annuel. Le coût de l’examen annuel est à votre charge.
Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.
Un fusible est grillé ou un disjoncteur s’est ouvert. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien. Voir “Spécifications électriques”. On n’a pas appuyé sur le bouton d’alimentation ou le bouton de commande Mode est placé sur Off (arrêt).Presione Appuyer sur POWER ou tourner le bouton de commande Mode sur un réglage de fonctionnement. Le circuit d’alimentation local est en panne. Attendre que l’alimentation locale soit rétablie.
L’utilisateur tente de remettre le climatiseur en marche trop rapidement après l’avoir arrêté.Attendre au moins 3 minutes après l’arrêt du climatiseur avant de tenter une nouvelle mise en marche.
(le bouton Reset s’éjecte)
être réparé mais remplacé par un cordon d’alimentation neuf que l’on peut se procurer auprès du fabricant du produit. de energía obtenido del fabricante del producto.
Le climatiseur est installé dans une pièce encombrée ou dans laquelle des appareils générateurs de chaleur sont installés.Utiliser des ventilateurs d’évacuation d’air pendant les opérations de cuisson ou pendant le bain, et essayer de ne pas utiliser d’appareils générateurs de chaleur pendant les périodes les plus chaudes de la journée. Il peut être nécessaire de choisir un climatiseur de plus grande puissance, selon la taille de la pièce à refroidir.
Vérifier la capacité de refroidissement du climatiseur de la pièce. Les climatiseurs pour une seule pièce ne sont pas conçus pour refroidir plusieurs pièces. ■ Le filtre est sale ou obstrué par des débris. Nettoyer le filtre. ■ Il y a trop de chaleur ou d’humidité dans la pièce (cuisson dans des récipients sans couvercle, douches, etc.). Utiliser un ventilateur pour évacuer la chaleur ou l’humidité de la pièce. Essayer de ne pas utiliser des appareils générateurs de chaleur pendant les périodes les plus chaudes de la journée. ■ Les persiennes sont obstruées. Installer le climatiseur dans un endroit où les persiennes ne sont pas obstruées par des rideaux, stores, meubles, etc. ■ La température extérieure est inférieure à 61 °F (16 °C). Ne pas essayer de faire fonctionner le climatiseur au mode de refroidissement lorsque la température extérieure est inférieure à 61°F (16 °C). ■ La température de la pièce à refroidir est extrêmement élevée. Accorder du temps supplémentaire au climatiseur pour refroidir une pièce très chaude.
TIME à un réglage plus froid en appuyant sur le bouton “moins” pour réduire la température. Régler la commande de Fan Speed (vitesse du ventilateur) sur le réglage désiré.
Instructions d’installation. REMARQUE :Ne pas percer un trou dans le fond de la base métallique ou du bac de condensation.
Lors d’un appel, veuillez connaître la date d’achat, le numéro de modèle et le numéro de série au complet de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.
Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’employer uniquement des pièces de rechange spécifiées par l’usine. Les pièces de rechange spécifiées par l’usine conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil. Pour obtenir des pièces de rechange spécifiées par l’usine dans votre région, nous contacter ou appeler le Centre de service désigné le plus proche.
Date d’achat_________________________________________ Nom du magasin_____________________________________ Adresse du magasin _________________________________ Numéro de téléphone du magasin_______________________
Veuillez inscrire ces informations ci-dessous (numéros de modèle et de série). Veuillez également inscrire la date d’achat de l’appareil et le nom, l’adresse et le numéro de téléphone du magasin. Numéro de modèle___________________________________
Pour plus d’assistance
Nos consultants sont prêts à vous aider pour les questions suivantes : ■ Caractéristiques et spécifications sur toute notre gamme d’appareils électroménagers. ■ Renseignements d’installation. ■ Procédés d’utilisation et d’entretien. ■ Vente de pièces de rechange. ■ Réferences aux distributeurs de pièces de rechange et compagnies de service. Les techniciens de service désignés sont formés pour effectuer les travaux de réparation sous garantie et le service après la garantie, partout aux États- Unis.
Haier America 1356 Broadway Veuillez contacter sans frais Haier America au :
■ Consignes d’utilisation et d’entretien. ■ Ventes de pièces de rechange. ■ Références aux distributeurs de pièces de rechange et aux compagnies de service. Les techniciens de service désignés sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.
électriques contenues dans ce produit (notamment les frais de main-d’oeuvre) en cas de vice de matériau ou de fabrication. En cas d’usage commercial ou de location, la durée de la garantie est de 90 jours. Vous devez conserver et être en mesure de présenter votre reçu de vente original comme preuve de la date d’achat. GARANTIE LIMITÉE DE CINQ ANS SUR LE SYSTÈME SCELLÉ Le système scellé et le compresseur (compresseur hermétique, condenseur et évaporateur) contenus dans ce produit sont garantis pendant une période de 5 ans à partir de la date d’achat (frais de main-d’oeuvre exclus à l’issue de la période initiale de 12 mois). En cas d’usage commercial ou de location, la durée de la garantie limitée supplémentaire sur le compresseur est de un an et 9 mois (frais de main-d’oeuvre exclus à l’issue de la période initiale de 90 jours). Vous devez conserver et être en mesure de présenter votre reçu de vente original comme preuve de la date d’achat.
Toute réparation doit être effectuée par un atelier de réparation agréé par le fabricant.
1. Les dommages causés par une mauvaise installation. 2. Les dommages causés lors de l’expédition de la marchandise. 3. Les défauts autres que les défauts de fabrication. 4. Les dommages causés par une utilisation malveillante ou abusive, un accident, une modification, un défaut d’entretien ou une alimentation électrique inadaptée. 5. Les dommages causés par une utilisation à d’autres fins que l’utilisation domestique. 6. Les dommages causés par une intervention effectuée par toute personne autre que le marchand autorisé ou un service de réparation agréé. 7. Les garnitures décoratives ou les ampoules d’éclairage. 8. Les frais de main-d’oeuvre, de service, de transport et d’expédition pour la dépose des pièces défectueuses et l’installation des pièces de remplacement au-delà de la période initiale de 12 mois. 9. Le crédit ou le remboursement au titre des produits au-delà de 30 jours à compter de la date d’achat, ou au titre de toute perte ou blessure causée par le produit ou des défauts causés au produit, ceci incluant, sans limitation, les dommages fortuits ou indirects. 10. La perte de nourriture causée directement par un défaut mécanique d’un produit ou par tout retard dans la fourniture de service, réparation ou remplacement. 11. Le produit remis à neuf acheté comme produit neuf ou d’occasion. LA PRÉSENTE GARANTIE LIMITÉE REMPLACE TOUTE GARANT IE, EXPRESSE OU IMPLICITE, NOTAMMENT LES GARANTIES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER. Le recours accordé par la présente garantie constitue l’unique recours de l’acheteur. La présente garantie ne couvre pas les dommages fortuits ou indirects. Certains États ne permettent pas l’exclusion des dommages fortuits ou indirects; aussi cette limitation peut ne pas s’appliquer dans votre cas. Certains États ne permettent pas de limitation de la durée d’une garantie implicite; aussi la limitation cidessus peut ne pas s’appliquer dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’un État à l’autre.
