5. Berg de schroeven samen met het werkblad op een veilige plaats op.
Verander, indien nodig, de draairichting van de deur vóór de montage (zie: Omkeerbaarheid van de deur). Duw het apparaat voorzichtig in de nis. Let er op dat de voedingskabel niet beklemd raakt. Controleer de afstand tot de muur (zie: Installatie onder een doorlopend werkblad).

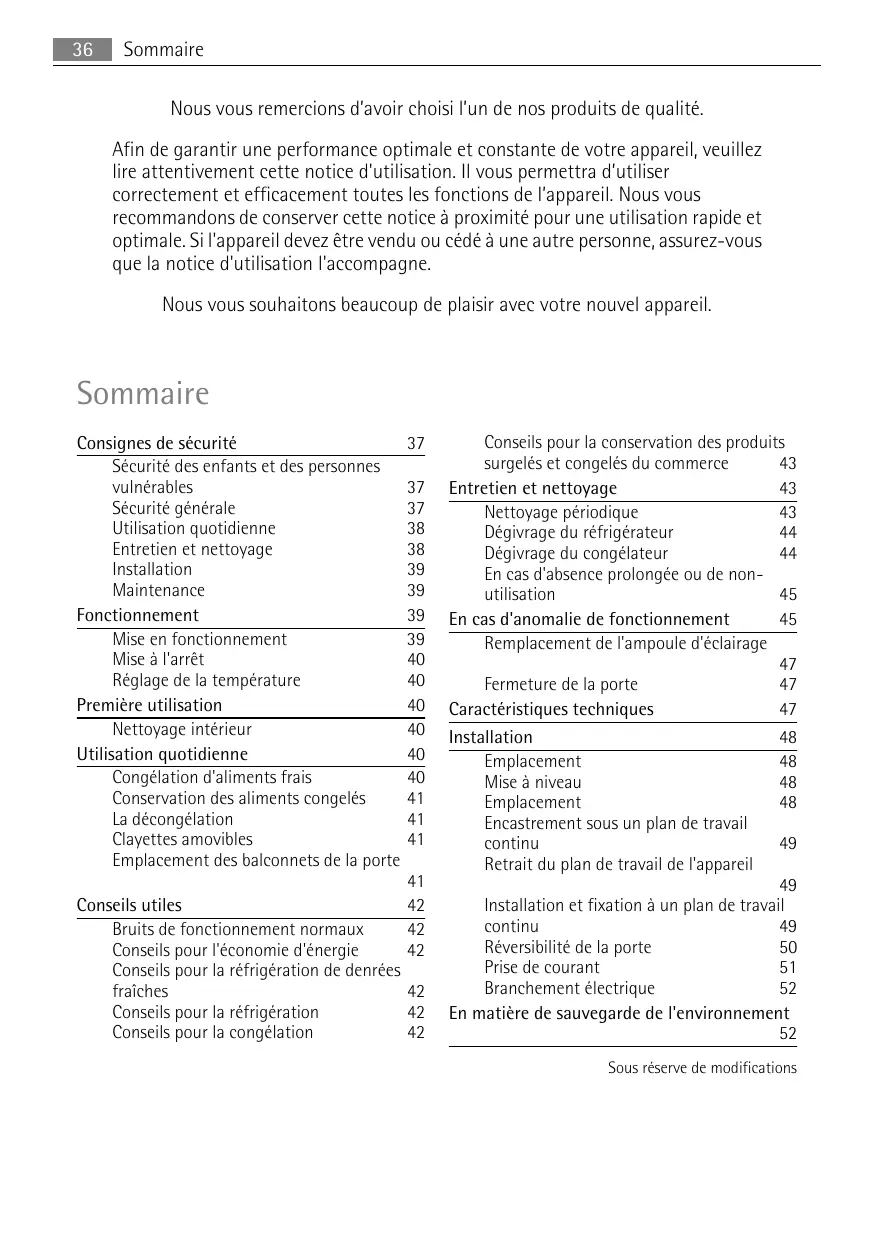

Consignes de sécurité Sécurité des enfants et des personnes vulnérables Sécurité générale Utilisation quotidienne Entretien et nettoyage Installation Réglage de la température Première utilisation Nettoyage intérieur Utilisation quotidienne Congélation d'aliments frais Emplacement des balconnets de la porte Conseils utiles Bruits de fonctionnement normaux Conseils pour l'économie d'énergie Conseils pour la réfrigération de denrées fraîches Conseils pour la réfrigération Conseils pour la congélation
37 37 En cas d'anomalie de fonctionnement 45 Remplacement de l'ampoule d'éclairage 47 Fermeture de la porte 47 Caractéristiques techniques 47 Installation Retrait du plan de travail de l'appareil
48 Prise de courant 51 Branchement électrique Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil. • Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier. • Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur. • Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
ATTENTION Veillez à ce que les orifices de ventilation ne soient pas obstrués. • Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice. • N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil. • N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant. • N'endommagez pas le circuit de refroidissement. • Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée. Si tel est le cas :
– évitez les flammes vives et les sources d'ignition – aérez soigneusement la pièce où se trouve l'appareil • Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques. AVERTISSEMENT Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d'entretien agréé ou par un électricien spécialisé. 1. Ne branchez pas le cordon d'alimentation à une rallonge. 2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie. 3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil. 4. Ne tirez pas sur le cordon d'alimentation. 5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas sur la prise murale. Risque d'électrocution ou d'incendie. 6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent 9) pour l'éclairage intérieur. • Cet appareil est lourd. Faites attention lors de son déplacement. • Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées. • Évitez les expositions prolongées de l'appareil aux rayons solaires.
• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil. • Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion). • Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. 10)
• Conservez les aliments emballés conformément aux instructions de leur fabricant. • Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives. • Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil. • Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.
• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant. • N'utilisez pas d'objets métalliques pour nettoyer l'appareil. • N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique. 9) Si le diffuseur est prévu 10) Si l'appareil est sans givre
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage. • Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. • Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation). • Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure). • Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). • Assurez-vous que la prise murale reste accessible après l'installation de l'appareil. • Branchez à l'alimentation en eau potable uniquement. 11)
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente. • Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.
Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.
Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne. 11) Si un branchement sur le réseau d'eau est prévu
Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit : • tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum. • tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs : • la température ambiante • la fréquence d'ouverture de la porte • la quantité de denrées stockées • l'emplacement de l'appareil. Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.
Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps. Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid. Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, repositionnez le thermostat sur un réglage plus chaud.
La décongélation Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération. Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.
Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.
En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnez-les selon les besoins.
• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal. • Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.
• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire. • Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.
Pour obtenir les meilleures performances possibles : • n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur • couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques • placez les aliments pour que l'air puisse circuler librement autour
Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.
Pour obtenir les meilleurs résultats, voici quelques conseils importants : • la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurezvous que les emballages sont étanches ; • ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers. • les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments • la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures. • L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.
Pour une bonne conservation des produits surgelés et congelés, vous devez : • vous assurer qu'ils ont bien été conservés au magasin ; • prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ; • éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire. • une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés. • respecter la durée de conservation indiquée par le fabricant.
ATTENTION débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie. Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil.
Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.
Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm. Pour enlever le givre, suivez les instructions ci-dessous : 1. Mettez l'appareil à l'arrêt. 2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais. 3. Laissez la porte ouverte. 4. Le dégivrage terminé, épongez et séchez bien l'intérieur, et remettez le bouchon. 5. Mettez l'appareil en fonctionnement.
N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation.
Prenez les précautions suivantes : 1. débranchez l'appareil 2. retirez tous les aliments 3. dégivrez et nettoyez l'appareil et tous les accessoires 4. laissez la porte/les portes ouverte(s) pour prévenir la formation d'odeurs désagréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.
AVERTISSEMENT Avant d'intervenir sur l'appareil, débranchez-le. Tout problème non mentionné dans le présent manuel, doit être exclusivement confié à un électricien qualifié ou une personne compétente. Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont normaux. Anomalie
Faites appel à un électricien qualifié.
L'ampoule est défectueuse.
La porte n'est pas bien fermée.
Consultez le paragraphe " Fermeture de la porte ".
La température du produit est trop élevée.
De l'eau s'écoule sur la plaque arrière du réfrigé- que, le givre fond sur la plaque arrière. rateur. De l'eau s'écoule dans le réfrigérateur.
L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur.
Stockez les produits de façon à permettre la circulation de l'air froid.
1. 2. Installez le diffuseur. Serrez la vis du diffuseur. Branchez l'appareil. Ouvrez la porte. Vérifiez que l'ampoule s'allume.
1. Nettoyez les joints de la porte. 2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation". 3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
Dimensions 10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir les clayettes.
30 mm minimum, et doit être vérifiée avant de placer la grille de ventilation.
2. Enlevez les vis gauche et droite situées à l'arrière. 3. Soulevez légèrement l'avant du plan de travail, puis repoussez-le d'environ 20 mm et soulevez-le par l'avant. 4. Enlevez les vis gauche et droite situées à l'arrière. 5. Rangez les vis en lieu sûr avec le plan de travail.
Poussez l'appareil avec précaution dans la niche d'encastrement. Faites attention à ne pas coincer le câble d'alimentation à l'intérieur. Vérifiez la distance par rapport au mur (reportezvous à : Encastrement sous un plan de travail continu). Mettez l'appareil de niveau en agissant sur les deux pieds réglables de devant, en veillant à ce qu'il soit fermement posé sur le sol.
Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes de l'appareil pendant les opérations. Pour changer le sens d'ouverture de la porte, procédez comme suit : 1. Retirez la fiche de la prise de courant. 2. Inclinez l'appareil avec précaution vers l'arrière pour que le compresseur ne touche pas le sol. 3. Dévissez les deux pieds réglables. 4. Dévissez les vis de la charnière inférieure de la porte. 5. Retirez la porte de l'appareil en la tirant légèrement vers le bas. 6.
7. Installez la porte de l'appareil sur la goupille de la charnière de la porte supérieure. 8. Retirez la charnière inférieure. Placez la goupille dans le sens de la flèche. 9. Dévissez et installez la vis sur le côté opposé. 10. Installez la charnière inférieure sur le côté opposé sans modifier la position de la porte. 11. Vissez la vis dans l'orifice resté libre de l'autre côté ainsi que les pieds réglables (2 pieds).
• Toutes les vis sont correctement serrées. • La porte ouvre et ferme correctement. Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez le S.A.V. le plus proche. Un technicien du S.A.V. pourra inverser le sens d'ouverture de la porte, mais cette intervention vous sera facturée.
ATTENTION Assurez-vous que le câble d'alimentation n'est pas coincé sous l'appareil.
être débranché à tout moment. Si votre appareil est encastré sous un plan de travail continu, prévoyez d'installer une prise de courant comme indiqué sur la figure.
Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
