MODE D'EMPLOI ELECTRONIC ALARM APRILIA

BATTERY POSITIVE You should replace the battery with a new CR 2032 3V Lithium battery (item code 222120050). STOP MODE STOP MODE is used to reduce the chance of flattening your motorcycle battery. This function enters operation when: - It has been more than 10 days since the alarm system was last armed using the remote control, or armed automatically, without any alarm being triggered; - The motorcycle’s battery is becoming flat. The alarm system “wakes up” out of STOP MODE when the ignition key is turned to the ON position. In this case, the alarm system returns to its previous status when it was last armed. As soon as the ignition key is turned to the ON position, the buzzer will emit a series of acute sounds, lasting for 5", and will then start an alarm cycle. Press the remote control to disarm the alarm system. ADDITIONAL FUNCTIONS The system is able to monitor the status of the vehicle’s battery and the alarm system’s own internal battery used for its back up power supply (rechargeable but not replaceable) and will notify you with an acoustic warning signal. Vehicle battery: battery maintenance is necessary if you hear 4 short warning signals after disarming the alarm system. Internal battery (back up power supply): the internal battery needs charging up if you hear 4 short warning signals after arming the alarm system. Use the vehicle to charge it up. RECOMMENDATIONS - Do not leave remote controls where they can be damaged by high heat, water or impact. - After the product has been fitted, we recommend testing all of its functions on a regular basis by following the instructions in the CHECKING OPERATING STATUS section. Contact a service centre in case of any malfunction or for any further information. WARNING This product is only a means of discouraging potential theft. It should not be considered any sort of insurance against theft. The manufacturer is not liable for any fault or operating failure of the product, of any of its accessories or of the vehicle’s wiring system caused by improper use. The manufacturer reserves the right to make any changes considered necessary at any time without notice. pag. 13

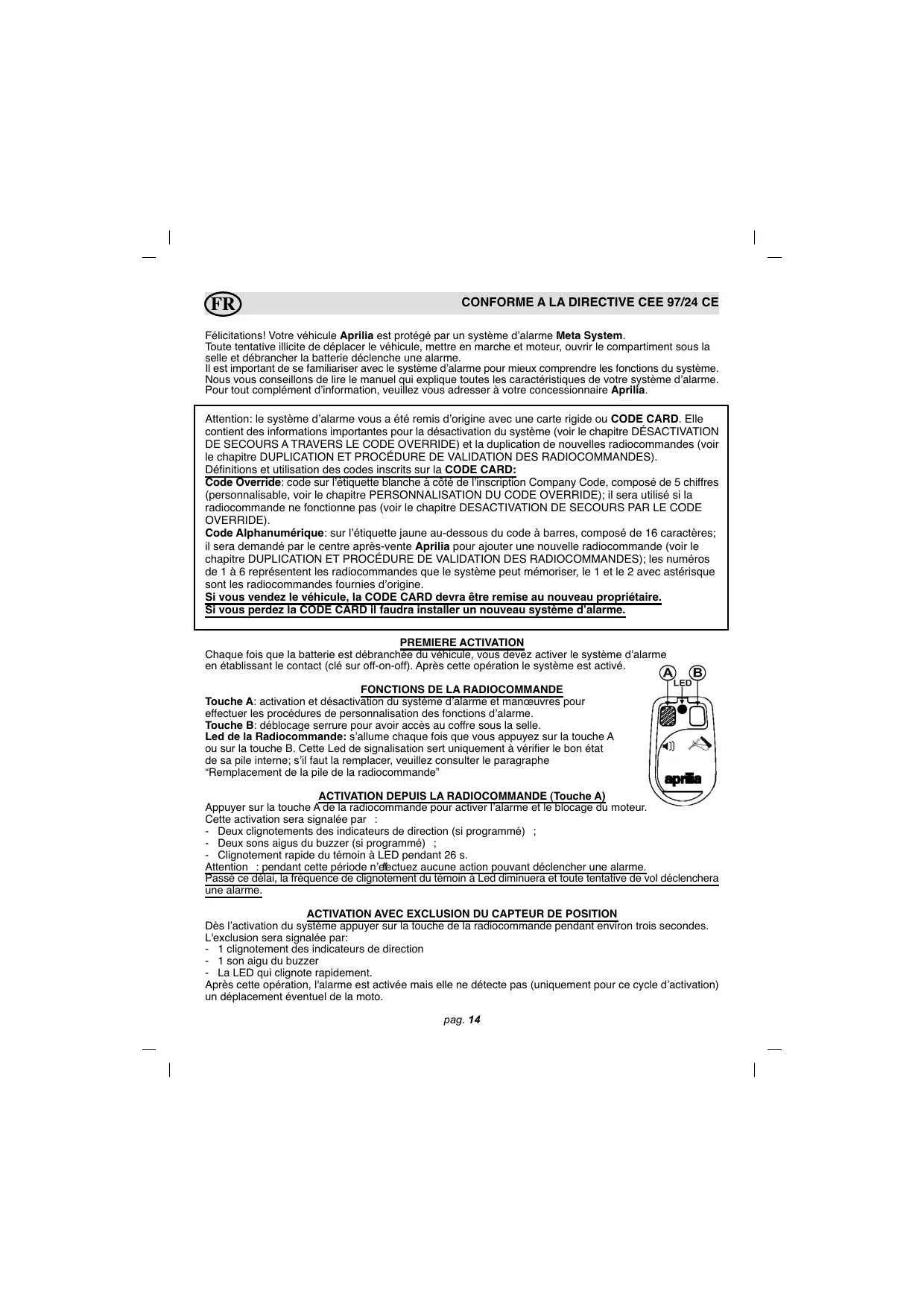

FR CONFORME A LA DIRECTIVE CEE 97/24 CE Félicitations! Votre véhicule Aprilia est protégé par un système d’alarme Meta System. Toute tentative illicite de déplacer le véhicule, mettre en marche et moteur, ouvrir le compartiment sous la selle et débrancher la batterie déclenche une alarme. Il est important de se familiariser avec le système d’alarme pour mieux comprendre les fonctions du système. Nous vous conseillons de lire le manuel qui explique toutes les caractéristiques de votre système d’alarme. Pour tout complément d’information, veuillez vous adresser à votre concessionnaire Aprilia.

Attention: le système d’alarme vous a été remis d’origine avec une carte rigide ou CODE CARD. Elle contient des informations importantes pour la désactivation du système (voir le chapitre DÉSACTIVATION DE SECOURS A TRAVERS LE CODE OVERRIDE) et la duplication de nouvelles radiocommandes (voir le chapitre DUPLICATION ET PROCÉDURE DE VALIDATION DES RADIOCOMMANDES). Définitions et utilisation des codes inscrits sur la CODE CARD: Code Override: code sur l’étiquette blanche à côté de l’inscription Company Code, composé de 5 chiffres (personnalisable, voir le chapitre PERSONNALISATION DU CODE OVERRIDE); il sera utilisé si la radiocommande ne fonctionne pas (voir le chapitre DESACTIVATION DE SECOURS PAR LE CODE OVERRIDE). Code Alphanumérique: sur l’étiquette jaune au-dessous du code à barres, composé de 16 caractères; il sera demandé par le centre après-vente Aprilia pour ajouter une nouvelle radiocommande (voir le chapitre DUPLICATION ET PROCÉDURE DE VALIDATION DES RADIOCOMMANDES); les numéros de 1 à 6 représentent les radiocommandes que le système peut mémoriser, le 1 et le 2 avec astérisque sont les radiocommandes fournies d’origine. Si vous vendez le véhicule, la CODE CARD devra être remise au nouveau propriétaire. Si vous perdez la CODE CARD il faudra installer un nouveau système d’alarme. PREMIERE ACTIVATION Chaque fois que la batterie est débranchée du véhicule, vous devez activer le système d’alarme en établissant le contact (clé sur off-on-off). Après cette opération le système est activé. FONCTIONS DE LA RADIOCOMMANDE Touche A: activation et désactivation du système d’alarme et manœuvres pour effectuer les procédures de personnalisation des fonctions d’alarme. Touche B: déblocage serrure pour avoir accès au coffre sous la selle. Led de la Radiocommande: s’allume chaque fois que vous appuyez sur la touche A ou sur la touche B. Cette Led de signalisation sert uniquement à vérifier le bon état de sa pile interne; s’il faut la remplacer, veuillez consulter le paragraphe “Remplacement de la pile de la radiocommande” ACTIVATION DEPUIS LA RADIOCOMMANDE (Touche A) Appuyer sur la touche A de la radiocommande pour activer l’alarme et le blocage du moteur. Cette activation sera signalée par : - Deux clignotements des indicateurs de direction (si programmé) ; - Deux sons aigus du buzzer (si programmé) ; - Clignotement rapide du témoin à LED pendant 26 s. Attention : pendant cette période n’effectuez aucune action pouvant déclencher une alarme. Passé ce délai, la fréquence de clignotement du témoin à Led diminuera et toute tentative de vol déclenchera une alarme. ACTIVATION AVEC EXCLUSION DU CAPTEUR DE POSITION Dès l’activation du système appuyer sur la touche de la radiocommande pendant environ trois secondes. L'exclusion sera signalée par: - 1 clignotement des indicateurs de direction - 1 son aigu du buzzer - La LED qui clignote rapidement. Après cette opération, l'alarme est activée mais elle ne détecte pas (uniquement pour ce cycle d’activation) un déplacement éventuel de la moto. pag. 14

DÉSACTIVATION DEPUIS LA RADIOCOMMANDE Pour désactiver l’alarme, appuyer une fois sur la touche de la radiocommande. La désactivation sera signalée par : - Un clignotement des indicateurs de direction (si programmé) ; - Un son aigu du buzzer (si programmé) ; - Extinction du témoin à LED. FONCTION DE DÉBLOCAGE SELLE Il est possible d’accéder au coffre de rangement sous la selle en appuyant sur la touche B de la radiocommande. La fonction est disponible quand le système d’alarme se trouve dans les conditions suivantes: - Système d’alarme désactivé par la radiocommande et clé sur la position Off. - Système d’alarme désactivé avec la clé sur la position On pendant deux minutes. Pour des motifs de sécurité Dans le cas de 10 activations de la touche B en l’espace de deux minutes, la fonction sera inhibée momentanément. Elle sera de nouveau disponible au bout de cinq minutes. CAPTEUR DE POSITION ÉLECTRONIQUE Après l’activation de l’alarme, le capteur de position intégré peut détecter des variations de position sur tous les axes de l’ordre de plus de 1,5°. La moto est ainsi protégée contre toute tentative de la soulever, de fermer les béquilles ou de la pousser avec le moteur à l’arrêt. Au besoin, il sera possible d’exclure cette fonction, comme il est indiqué au chapitre “DÉSACTIVATION AVEC EXCLUSION DU CAPTEUR DE POSITION”. CONTRÔLE DU FONCTIONNEMENT Cette fonction permet de vérifier le fonctionnement des lignes d’alarme. Activer l’alarme au moyen de la radiocommande pendant le temps neutre de 26 s., établir le contact, bouger la moto ou soulever la selle: le système confirme le bon fonctionnement à travers un son du buzzer, tandis que le temps neutre redémarre de zéro. Après les 26 s. chaque cause d’alarme va déclencher une alarme sonore. LIMITATIONS DES ALARMES Pour chaque ligne de protection, les alarmes sont limitées à 10 déclenchements maximum pour les causes suivantes: - Capteur de déplacement (SP) - Protection de la selle (PS) - Tentative de démarrage (TA) - Baisse de l’alimentation (CA) MÉMOIRE D’ALARME INTERVENUE Si après la désactivation, l’alarme émet un son grave du buzzer suivi du clignotement de la LED, cela signifie que, pendant votre absence, une ou plusieurs alarmes se sont déclenchées. Pour identifier la cause de ces alarmes, veuillez consulter le tableau et les abréviations dans l’encadré précédent. Le système d'alarme continuera à proposer cette signalisation tant que le contact n’est pas établi ou jusqu’à l’activation suivante de l'alarme.

CLIGNOTEMENTS 1 clignotement 2 clignotements 3 clignotements 4 clignotements

FONCTIONS PROGRAMMABLES PAR LA RADIOCOMMANDE L’alarme est programmée par le constructeur avec une configuration standard (voir le tableau B). Les fonctions pourront être changées selon les exigences de l’utilisateur à travers la procédure suivante: 1) Activer le système au moyen de la radiocommande. 2) Établir le contact (+15): l’alarme répond par un signal sonore aigu (beep). 3) Dans les 10 s. qui suivent transmettre quatre fois avec la radiocommande. Chaque transmission sera confirmée par un clignotement. Après la quatrième transmission l’alarme signale l’accès à la programmation par quatre sons graves (boop). Il est maintenant possible d’effectuer la sélection de la fonction désirée. 4) Couper et établir le contact +15 jusqu’au nombre de fonction désirée (voir le tableau A). Ex.: Clignotant - couper et puis établir le contact +15 deux fois. Le comptage sera facilité par l’allumage de la LED pendant que le contact est établi. 5) Maintenir le contact établi, transmettre une fois pour effectuer la sélection décrite dans la première colonne, transmettre deux fois de suite pour effectuer les sélections décrites dans la deuxième colonne. 6) Couper le contact et répéter la procédure du point 4 pour les autres programmations éventuelles. IMPORTANT: Après la programmation d’une fonction, le comptage redémarre toujours de la première fonction. 7) La fin de la programmation sera signalée par quatre sons rapprochés du buzzer. 8) Quitter définitivement la programmation en transmettant avec la radiocommande et en coupant le contact (clé sur OFF). Tableau A Programmation

OUI Légende des fonctions programmables: Vibreur = signal sonore à l’activation et à la désactivation de l’alarme. Feu de direction = signal optique à l’activation et à la désactivation de l’alarme.

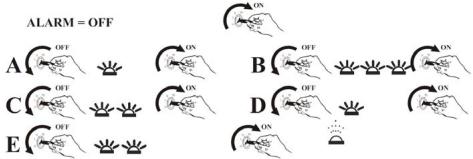

DÉSACTIVATION DE SECOURS A TRAVERS LE CODE OVERRIDE Dans le cas de perte, vol, mauvais fonctionnement ou pile épuisée de la radiocommande, l'alarme pourra être désactivée à travers la procédure de secours en utilisant le code OVERRIDE figurant sur la CODE CARD, composé de cinq chiffres. N.B. : CETTE PROCEDURE CREE INEVITABLEMENT DES ALARMES CAR ELLE EXIGE L’ACTIONNEMENT DE LA CLÉ DE CONTACT. Le code OVERRIDE d’usine est différent pour chaque produit, mais peut être changé selon ses propres exigences. (Voir le chapitre “PERSONNALISATION DU CODE OVERRIDE”) Pour désactiver l’alarme, suivre la procédure ci-dessous: Établir le contact en mettant la clé sur ON (+15) et vérifier que la LED s’allume de manière fixe : A) Couper de nouveau le contact en mettant la clé sur OFF et attendre le clignotement de la LED confirmant le premier chiffre du code override. ATTENTION: LES CLIGNOTEMENTS DOIVENT CORRESPONDRE AU PREMIER CHIFFRE DU CODE (EX. SI LE PREMIER CHIFFRE EST 1, DES LE PREMIER CLIGNOTEMENT DE LA LED TOURNER LA CLE SUR LA POSITION ON). Confirmer le chiffre en tournant la clé sur la position ON. B) Remettre la clé sur la position OFF et attendre le clignotement de la LED pour le deuxième chiffre; confirmer le chiffre et continuer avec les points C-D et E pour les chiffres restants. Après avoir confirmé le cinquième chiffre, si le code saisi est exact, l’alarme se débloque; mettre en marche le véhicule pour confirmer l’opération, dans le cas contraire l’alarme restera activée. Répéter ensuite la procédure. Attention: dans le cas de saisie de 3 codes erronés, la centrale se bloque pendant 30 minutes. PERSONNALISATION DU CODE OVERRIDE La procédure décrite ci-dessous pendant que l’alarme est désactivée permet de personnaliser le code OVERRIDE selon ses propres exigences: établir le contact en l’espace de 10 secondes en tournant la clé 3 fois de la position OFF sur ON (+15) ; ce qui sera confirmé par la LED qui s’allume de manière fixe et par le son du buzzer; A) Couper de nouveau le contact en mettant la clé sur OFF et attendre le clignotement de la LED pour le premier chiffre du code OVERRIDE; confirmer le chiffre en tournant la clé sur ON (Ex.: si le premier chiffre est 1, dès le premier clignotement de la LED tourner la clé sur la position ON); B) Dans les 3 s. qui suivent couper le contact et attendre le clignotement de la LED pour le deuxième chiffre; confirmer le chiffre et continuer avec les points C- D et E. Après avoir confirmé le cinquième chiffre laisser la clé sur la position ON (contact établi +15): si le code saisi est exact, l’alarme émettra quatre sons du buzzer bi-tonalité et la LED restera éteinte. SAISIE DU NOUVEAU CODE: F) Couper de nouveau le contact et attendre le clignotement de la LED pour confirmer le premier chiffre du nouveau numéro; G) Couper de nouveau le contact attendre le clignotement de la LED pour confirmer le deuxième chiffre ; ensuite continuer avec les points H- I et L pour les chiffres restants. Après avoir confirmé le cinquième chiffre du nouveau code OVERRIDE, l’alarme émettra quatre sons du buzzer en bitonalité; en laissant le contact établi (clé sur ON) le nouveau numéro du code saisi sera affiché après une pause de 3” à travers une séquence de clignotements de la LED. Ce numéro est important car il permet de visualiser le nouveau code saisi pour vérifier s’il y a eu des erreurs en phase de saisie des chiffres. N.B.: Écrire le code OVERRIDE personnalisé dans la case prévue à cet effet de la fiche imprimée en dernière page de ce manuel, découper la page comme il est décrit et la conserver dans un endroit sûr. pag. 17

DUPLICATION ET PROCÉDURE DE VALIDATION DES RADIOCOMMANDES Le système est fourni avec deux radiocommandes et il peut en accepter jusqu’à un maximum de 6. Le client doit se rendre dans un centre après-vente autorisé Aprilia, en amenant avec soi la CODE CARD dans laquelle est écrit un code alphanumérique de 16 caractères. La centre après-vente Aprilia se chargera de commander une nouvelle radiocommande programmée opportunément (le code sur la Code Card indispensable), ensuite le client ou le centre après-vente Aprilia valideront la nouvelle radiocommande à travers la procédure suivante: ATTENTION: PENDANT L’EXECUTION DE LA PROCEDURE, TOUTES LES TELECOMMANDES EN SERVICE SERONT DEMANDÉES ET AU MOINS UNE TELECOMMANDE DOIT ETRE OPERATIONNELLE. Procédure d’auto-apprentissage: 1) Désactiver le système au moyen de la radiocommande. 2) Etablir trois fois le contact (+15) dans les 3 s.: la LED doit s’allume de manière fixe accompagnée d’un signal aigu du buzzer. 3) Entrer le code OVERRIDE (voir chapitre de DÉSACTIVATION DE SECOURS PAR LE CODE OVERRIDE) en laissant la clé sur la position ON (contact établi +15) après le cinquième chiffre. Si le code a été saisi correctement, le système émettra deux sons aigus (beep) suivis de deux sons graves (boop), pour confirmer l’entrée dans la procédure. 4) Appuyer sur la touche de la nouvelle radiocommande à apprendre jusqu’à ce que la LED s’allume. 5) Appuyer de nouveau sur la touche de la radiocommande: la LED doit s’éteindre et le buzzer doit émettre un son aigu (beep). L’alarme a ainsi mémorisé une nouvelle radiocommande. Répéter les points 4 et 5 pour mémoriser toutes les radiocommandes disponibles à faire reconnaître par le système. N.B.: Effectuer cette procédure même pour les radiocommandes qui sont déjà en service. Quitter la procédure en coupant le contact (clé tourné sur OFF) ; le système émettra deux sons aigus (beep) et deux sons graves (boop) de confirmation. N.B.: chaque fois que vous retirez la clé de contact, la Led doit clignoter un nombre de fois égal à celui des radiocommandes auto-apprises. AUTO-ALIMENTATION L'alarme a des piles internes et sonne en cas de coupure des câbles ou de débranchement de la pile. Dès que la pile est branchée, l’alarme sonore cesse 30 s. après sa connexion. L’auto-alimentation intervient pendant 9 cycles d’alarme, 26 s. de son et 15 s. de pause. En auto-alimentation les indicateurs de direction ne fonctionnent pas. L’alarme est auto-alimentée quand elle est activée. Pendant le temps neutre, la coupure de l’alimentation sera signalée par un son du buzzer jusqu’à la fin de ce même temps, après quoi l’alarme continuera avec un son bitonal. RADIOCOMMANDE E52 Ce dispositif est conforme à la partie 15 des normes FCC. Le fonctionnement est soumis aux deux conditions suivantes: (1) ce dispositif ne peut pas provoquer d’interférences nuisibles et (2) ce dispositif doit accepter n’importe quelle interférence reçue, y compris les interférences qui peuvent provoquer son fonctionnement inattendu.

P3OS4911 Attention: Toute modification non autorisée expressément par le responsable de la conformité pourrait invalider le droit de l’utilisateur à se servir du dispositif. pag. 18

ATTENTION “RISQUE D’EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UNE AUTRE DE TYPE ERRONÉ. ÉLIMINER LES PILES USAGÉES DANS LE RESPECT DES INSTRUCTIONS”

REMPLACEMENT DE LA PILE DE LA RADIOCOMMANDE Une pile épuisée ne doit pas être traitée comme les déchets solides ménagers. Mettez-la dans un bac de collecte des piles usagées. Pour remplacer la pile, enlevez la vis au dos de la radiocommande et séparez les deux coques. Sortez la pile épuisée et remplacez-la par la pile neuve, en faisant particulièrement attention à la polarité de la pile (voir la figure).

PÔLE POSITIF Pour le remplacement, veuillez utiliser des piles au Lithium modèle CR 2032 3V (CODE 222120050). STOP MODE La fonction STOP MODE sert à réduire au minimum la possibilité de décharger la batterie de la moto. Cette fonction s’active dans les cas suivants: - Au bout de 10 jours après l’activation par la radiocommande ou après des activations automatiques sans avoir détecté aucune alarme. - La batterie de la moto est en train de s’épuiser. Le système se réveille du STOP MODE en établissant le contact (clé tournée sur ON). Dans ce cas le système revient à l’état dans lequel il se trouvait au moment de l’activation. Dès que la clé est tournée sur ON pour établir le contact, le buzzer émet une série de sons aigus, d’une durée de 5 s., après quoi un cycle d’alarme commence. Appuyer sur la radiocommande pour désactiver le système. FONCTIONS ACCESSOIRES Le système peut superviser l’état de la batterie du véhicule et de la pile interne d’auto-alimentation du système d’alarme (rechargeable et non remplaçable) et informer l’utilisateur à travers une signalisation sonore. Batterie du véhicule: 4 brèves signalisations sonores après la désactivation du système signifient que la batterie exige une intervention d’entretien. Batterie interne (auto-alimentation): 4 brèves signalisations sonores après l’activation du système signifient que la pile interne doit être rechargée. La recharge se fait en utilisant le véhicule. QUELQUES CONSEILS - Ne pas exposer la radiocommande à des sources de chaleur excessives, à des projections d’eau et des chocs. - Effectuer périodiquement un contrôle complet du fonctionnement du produit installé; voir à ce propos les instructions du chapitre CONTRÔLE DU FONCTIONNEMENT. En cas de mauvais fonctionnement ou pour tout complément d’information, veuillez faire appel à un centre après-vente. AVERTISSEMENT Le dispositif a exclusivement une fonction dissuasive de protection contre le vol. Il ne peut être considéré en aucun comme une garantie contre le vol. Le constructeur décline toute responsabilité dans le cas de dommages ou de problèmes de fonctionnement du dispositif, de ses accessoires ou de l’installation électrique du véhicule dus à une utilisation inappropriée. Le constructeur se réserve le droit d’apporter à tout moment les modifications qui se rendraient nécessaires sans aucune obligation de préavis. pag. 19

DE DIE ANLAGE ENTSPRICHT DEN 97/24 CE BESTIMMUNGEN Wir beglückwünschen Sie zu Ihrer Aprilia mit einem Alarmsystem von Meta System. Jeder unrechtmäßige Versuch, das Fahrzeug zu bewegen, seinen Motor zu starten, den Stauraum unter dem Sattel zu öffnen oder die Batterie abzuklemmen führt zur Auslösung eines Alarms. Wir empfehlen Ihnen, das Handbuch mit der Beschreibung aller Eigenschaften Ihres Alarmsystems aufmerksam zu lesen, um sich mit den Funktionen des Alarmsystems vertraut zu machen. Sollten Sie weitere Informationen benötigen, wenden Sie sich bitte an Ihren Aprilia Händler. Achtung: Zur Ausstattung des Alarmsystems gehört eine Karte mit der Bezeichnung CODE CARD, die wichtige Informationen enthält, die zum Unscharfschalten des Systems (siehe das Kapitel NOTENTSPERRUNG MIT DEM OVERRIDE-CODE) sowie zum Einlesen neuer Fernbedienungen (siehe das Kapitel EINLESEN UND FREIGEBEN DER FERNBEDIENUNGEN) benötigt werden. Definitionen und Gebrauch der Codes auf der CODE CARD: Override-Code: Er befindet sich auf dem weißen Etikett neben der Aufschrift Company und besteht aus 5 Ziffern (die personalisiert werden können; siehe das Kapitel EINGABE EINES PERSÖNLICHEN OVERRIDECODES). Er wird benötigt, wenn die Fernbedienung nicht funktioniert (siehe das Kapitel NOTENTSPERRUNG MIT DEM OVERRIDE-CODE). Alphanumerischer Code: Er befindet sich auf dem gelben Etikett unter dem Barcode und besteht aus 16 Zeichen. Er muss dem Aprilia Kundendienstzentrum angegeben werden, wenn eine neue Fernbedienung verlangt wird (siehe das Kapitel EINLESEN UND FREIGEBEN DER FERNBEDIENUNGEN). Die Zahlen von 1 bis 6 repräsentieren die Fernbedienungen, die das System speichern kann. Die mit dem Sternchen gekennzeichneten Nummern 1 und 2 sind die der zur Ausstattung gehörenden Fernbedienungen. Im Falle der Veräußerung des Fahrzeugs muss die CODE CARD dem neuen Eigentümer übergeben werden. Sollte die CODE CARD verloren gehen, muss ein neues Alarmsystem installiert werden. ERSTE AKTIVIERUNG Jedes Mal, wenn die Batterie des Fahrzeugs abgeklemmt wurde, muss das Alarmssystem durch Drehen des Zündschlüssels (off-on-off) scharfgeschaltet werden. Nach diesem Vorgang ist das System aktiv. FUNKTIONEN DER FERNBEDIENUNG Taste A: Scharf- und Unscharfschalten des Alarmsystems und Befehle für die Personalisierung der Funktionen des Alarmsystems. Taste B: Entriegelung des Schlosses für den Zugang zum Stauraum unter dem Sattel. LED der Fernbedienung: Sie leuchtet bei jeder Betätigung der Tasten A und B auf und dient ausschließlich dazu, den einwandfreien Zustand der internen Batterie zu signalisieren. Zum Austauschen der Batterie siehe den Abschnitt „Austauschen der Batterie der Fernbedienung“. SCHARFSCHALTEN MIT DER FERNBEDIENUNG (Taste A) Drückt man die Taste A der Fernbedienung, werden die Alarmzentrale scharfgeschaltet und der Motor blockiert. Die Scharfschaltung wird wie folgt signalisiert: - zweimaliges Blinken der Fahrtrichtungsanzeiger (falls programmiert); - zwei Signaltöne (falls programmiert); - schnelles Blinken der LED für die Dauer von 26 Sekunden. Achtung: Achten Sie darauf, dass Sie während dieses Zeitraums nichts tun, was einen Alarm auslösen könnte. Nach Ablauf dieser Zeit nimmt die Blinkfrequenz der LED ab und jeder Diebstahlversuch löst einen Alarm aus. SCHARFSCHALTUNG MIT AUSSCHLUSS DES LAGESENSORS Beim Scharfschalten des Systems die Taste der Fernbedienung rund drei Sekunden gedrückt halten. Der Ausschluss wird wie folgt signalisiert: - einmaliges Blinken der Fahrtrichtungsanzeiger; - ein Signalton; - schnelles Blinken der LED. Nach diesem Vorgang ist die Alarmzentrale scharfgeschaltet, doch wird (bis zur nächsten erneuten Scharfschaltung) kein Alarm ausgelöst, wenn das Motorrad bewegt wird. pag. 20
