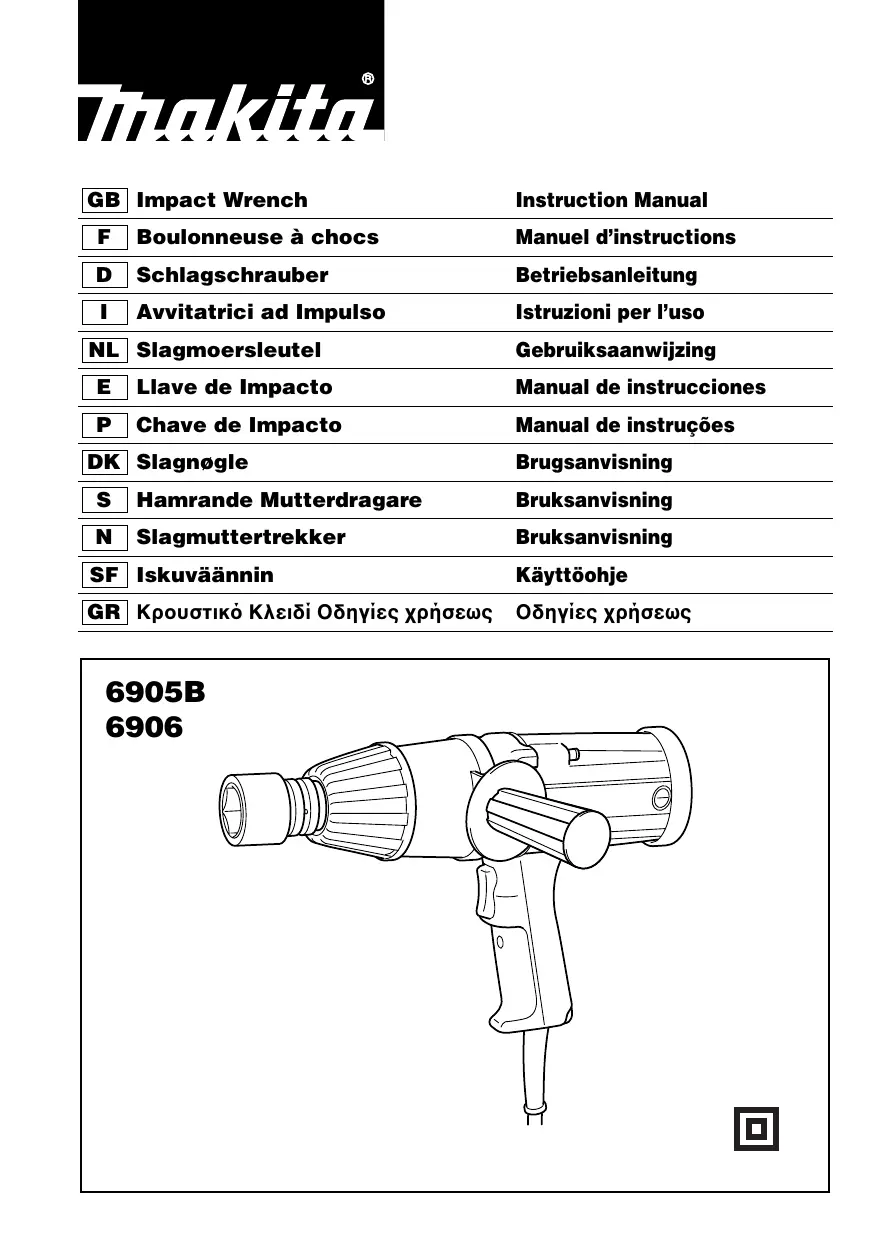

MODE D'EMPLOI 6906 MAKITA

FRANÇAIS 1 Douille 4. Gächette 7 Tournevis 2 Carré 5 Pour rotation horaire 8 Bouchon du porte-charbon 3 Pour rotation rétro-horaire 6 Repère d'usure SPECIFICATIONS Modèle 69058 6906 Capacités Douilles (sur plat) Carré Nombre de coups/mn. Vitesse à vide (Umn.) Couple de serrage Longueur totale Poids net 12mm à 20mm 16mm à 22mm 12,7 mm 19mm

3000 kgecm 6000 kgeem 270 mm 327 mm 27kg 5,0kg + Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis. + Note : Les spécifications peuvent varier suivant les pays. Alimentation L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signaléti- que, et il ne pourra fonctionner que sur un courant sec- teur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre. Consignes de sécuri Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

2. Avant sa mise en service, vérifiez soigneuse-

ment que la douille ne porte ni marques d'usure, ni fissures ni altération d'aucune sorte. Tenez votre outil fermement. Ayez toujours une assise ferme sur vos pieds. Veillez à ce que personne ne se trouve en-des- sous de vous quand vous utilisez l'outil en hau- teur.

5. Le couple de serrage peut varier selon le type et

les dimensions du boulon. Vérifiez-le à l'aide d'une clé dynamométrique. CONSERVEZ CES INSTRUCTIONS.

MODE D'EMPLOI Comment tenir l'outil Pour utiliser l'outil, tenez-le fermement en plaçant une main sur le point de saisie et l'autre main sur la poignée latérale. Choix de la douille Servez-vous d'une douille dont la dimension correspond à celle des boulons et écrous. L'emploi d'une douille ina- daptée est susceptible d'altérer la précision et la régula- rité du couple. Installation de la poignée latérale (Fig. 1) Pour la 6906 seulement Placez le collier dans la gorge ménagée dans le carter d'engrenage. Immobilisez la poignée en serrant à bloc. Montage d’une douille (Fig. 2) Après avoir choisi la douille qui convient, la placer sur le carré en l'engageant à fond. Interrupteur (Fig. 3) ATTENTION : + Avant de brancher l'outil, assurez-vous toujours que la gâchette fonctionne correctement et revient en position “OFF” une fois relächée. + Ne changez le sens de rotation qu'une fois votre outil complètement arrêté. Si vous négligez cette précaution vous risquez d'endommager définitivement votre bou- lonneuse. Le choix du sens de rotation s'effectue au niveau de la gâchette : pression sur la partie basse pour une rotation dans le sens des aiguilles d'une montre, pression sur la partie haute pour une rotation inverse. Relâcher la gâchette pour arrêter la machine.

Fonctionnement Le couple de serrage de référence est susceptible de varier avec le type et les caractéristiques des boulons. Le rap- port temps de serrage/couple de serrage est illustré par le tableau ci-dessous. kgsom

Temps de serrage Voltage nominal 90% du voltage nominal Tenez votre outil fermement et coiffez l'écrou ou le boulon au moyen de la douille. Actionnez la gâchette, et laissez tourner sur la durée corres pondant au couple voulu NOTE + Maintenez l'outil bien droit sur le boulon ou l'écrou sans lui appliquer de pression excessive. + Une pression excessive sur l'outil risque d'endommager le boulon ou l'écrou. Le couple de serrage est affecté par une grande variété de facteurs parmi lesquels : Il est donc prudent de controler après sa pose le couple de serrage d'une boulon au moyeu d'une clé dynamomè- trique.

+ L'emploi d'une douille de dimension inappropriée produit une réduction du couple de serrage. + Une douille usée (usure à l'extrémité hex. ou à l'extrémité carrée) entraînera de même une réduc- tion du couple.

+ Même si la valeur du couple et le type de boulon sont les mêmes, le couple varie selon le diamètre du boulon. + À égalité de diamètre, le type et la longueur du boulon peuvent entraîner un écart par rapport au couple de réfèrence.

3. L'emploi d'une rallonge ou d'un cardan entraîne une

diminution du couple : compensez-la par un allonge- ment du temps de serrage.

4. La manière de tenir la boulonneuse a également

une incidence sur le couple. ENTRETIEN ATTENTION : Avant toute intervention, assurez-vous que l'outil est bien à l'arrêt et débranché. Remplacement des charbons (Fig. 4 et 5) Dès que l'un des charbons atteint son repère d'usure, remplacez la paire (par des charbons de même type) Pour maintenir la sécurité et la fiabilité du produit, les réparations, l'entretien ou les réglages doivent être effec- tués par le Centre d'Entretien Makita.

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes ou aux documents standardisés sut- vants,

HD400, ENS0144, ENSS014, EN61000

conformément aux Directives du Conseil, 7I/23CEE, 89/336/CEE et 98/37/EG.
