MODE D'EMPLOI DIMAGE Z3 KONICA MINOLTA

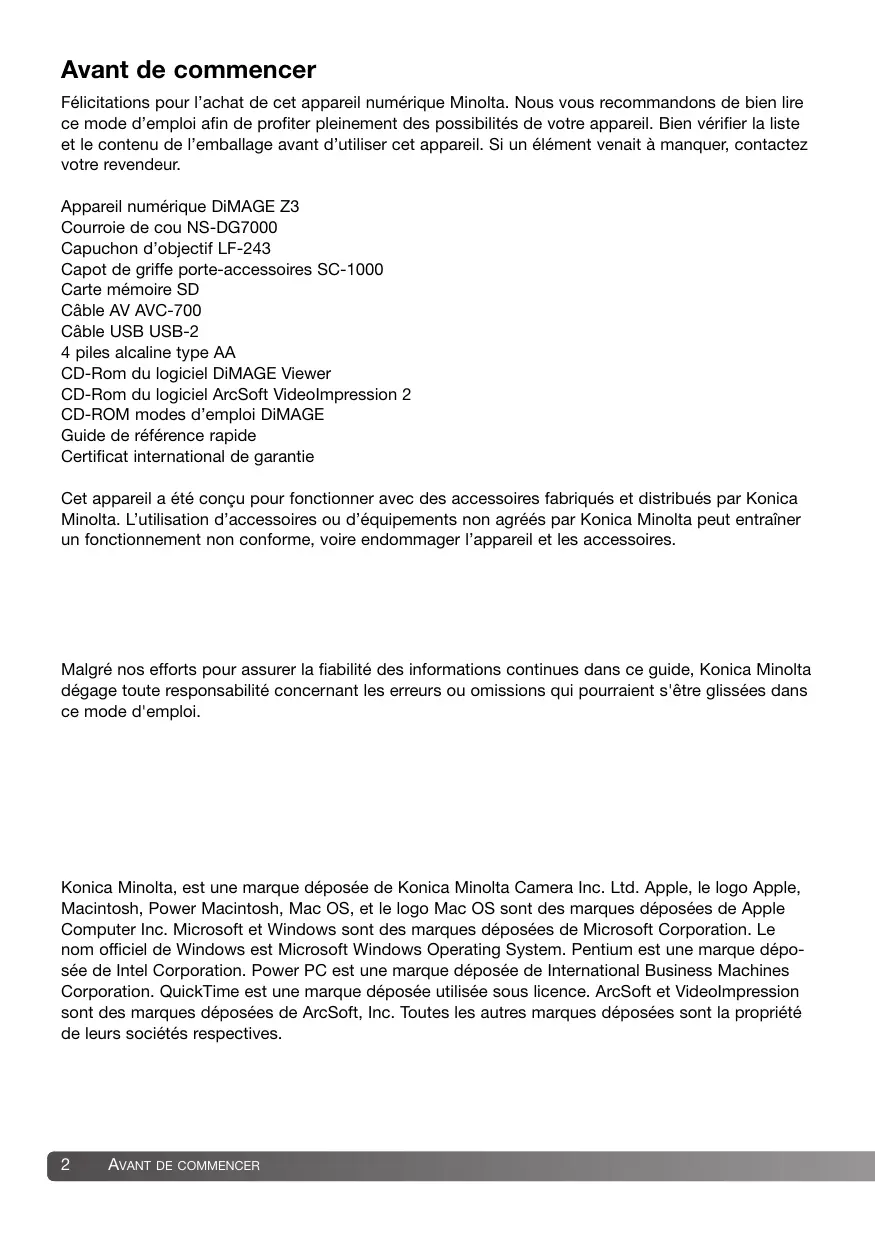

Félicitations pour l'achat de cet appareil numérique Minolta. Nous vous recommandons de bien lire ce mode d'emploi afin de profiter pleinement des possibilités de votre appareil. Bien vérifier la liste et le contenu de l'emballage avant d'utiliser cet appareil. Si un élément venait à manquer, contactez votre revendeur.

Appareil numérique DiMAGE Z3

Courroie de cou NS-DG7000

Capuchon d'objectif LF-243

Capot de griffe porte-accessoires SC-1000

CD-ROM modes d'emploi DiMAGE Guide de référence rapide

Certificat international de garantie

Cet appareil a été conçu pour fonctionner avec des accessoires fabriqués et distribués par Konica Minolta. L'utilisation d'accessoires ou d'équipements non agréés par Konica Minolta peut entraîner un fonctionnement non conforme, voire endommager l'appareil et les accessoires.

Malgré nos efforts pour assurer la fiabilité des informations continues dans ce guide, Konica Minolta dégage toute responsabilité concernant les erreurs ou omissions qui pourraient s'être glissées dans ce mode d'emploi.

Konica Minolta, est une marque déposée de Konica Minolta Camera Inc. Ltd. Apple, le logo Apple, Macintosh, Power Macintosh, Mac OS, et le logo Mac OS sont des marques déposées de Apple Computer Inc. Microsoft et Windows sont des marques déposées de Microsoft Corporation. Le nom officiel de Windows est Microsoft Windows Operating System. Pentium est une marque dépo- sée de Intel Corporation. Power PC est une marque déposée de International Business Machines Corporation. QuickTime est une marque déposée utilisée sous licence. ArcSoft et Videolmpression sont des marques déposées de ArcSoft, Inc. Toutes les autres marques déposées sont la propriété de leurs sociétés respectives.

DE COMMENCER Précautions d'utilisation

Assurez-vous d’avoir pris connaissance des avertissements ci-dessous avant d'utiliser l'appareil.

PN ATTENTION Une mauvaise utilisation des piles peut entraîner leur dégradation. Elles peuvent couler et laisser échapper des liquides caustiques, surchauffer ou exploser et causer des blessures ou entraîner des détériorations du matériel. Respecter les consignes suivantes :

+ Utiliser uniquement le type de pile préconisé dans ce mode d'emploi.

+ Ne pas inverser les polarités lors de la mise en place de la pile.

+ Ne pas utiliser des piles dont le revêtement extérieur est endommagé.

+ Ne pas exposer les piles à la chaleur, au feu, à l'eau, ou à l'humidité.

+ Ne pas essayer de les recharger, de les démonter. Éviter les courts-circuits.

+ Ne pas stocker les piles dans une boîte en métal ou près d'objets métalliques.

+ Ne pas mélanger des piles de type, de provenance, d'âge et de niveau de charge différents.

+ Lors de la recharge des accus, utiliser uniquement le chargeur approprié.

+ Ne pas utiliser de piles qui ont coulé. Si du liquide venait à être en contact avec vos yeux, les rincer immédiatement avec de l'eau claire et consulter un médecin. Si le liquide venait à être en contact avec la peau, laver soigneusement l'endroit touché avec de l'eau.

+ Recouvrir les contacts des piles avec du ruban adhésif afin d'éviter les risques de court-circuit lors de l'élimination des piles usées. Toujours respecter les réglementations en vigueur concernant l'élimination des piles.

+ Utiliser uniquement l'adaptateur secteur approprié et vérifier la compatibilité de la tension secteur avec celle indiquée sur l'adaptateur. Risque d'électrocution en cas d'utilisation d'un adaptateur non conforme.

Ne pas démonter cet appareil. Risque d'électrocution ou de brûlure étant donné la présence des

circuits haute tension.

Retirer immédiatement les piles ou débrancher l'adaptateur secteur et cesser d'utiliser l'appareil

s’il est tombé et laisse apparaître ses circuits internes, en particulier ceux du flash. Le flash

comporte un circuit haute tension qui peut provoquer des électrocutions et des brûlures.

L'utilisation d'un appareil endommagé peut entraîner des risques pour l'utilisateur ou provoquer

Conserver les piles ou les petits accessoires qui pourraient être avalés, hors de portée des jeunes

enfants. En cas d'ingestion accidentelle de l'un de ces éléments, consulter immédiatement un

Ne pas laisser les enfants jouer avec cet appareil. Être prudent lors de son utilisation en leur

Ne pas déclencher le flash lorsque l'appareil est très près des yeux d'une personne. Cela pourrait

Ne pas déclencher le flash vers le conducteur d'un véhicule. Cela pourrait l'éblouir et provoquer

Ne pas regarder l'écran de l'appareil en conduisant un véhicule ou en marchant. Risque de

blessures ou d'accident

Ne pas utiliser cet appareil dans un environnement humide ou avec les mains mouillées. Si un

liquide est entré accidentellement dans l'appareil, retirer immédiatement la pile ou débrancher

l'adaptateur secteur et cesser de l'utiliser. Risque de court-circuit, d'électrocution ou d'incendie.

Ne pas utiliser cet appareil à proximité d'un gaz ou d'un liquide inflammable (essence alcool,

benzène, diluant, etc.). Ne pas utiliser d'alcool, de nettoyants inflammables ou de solvants pour

nettoyer l'appareil. Risque d'explosion ou d'incendie.

Pour débrancher l'adaptateur secteur, ne pas tirer sur le cordon mais sur le connecteur. Maintenir

l'adaptateur pour le débrancher de la prise secteur.

Ne pas tordre, enrouler, rallonger ou raccourcir ni exposer à la chaleur le cordon de l'adaptateur

secteur. Un cordon endommagé peut entraîner des risques d'électrocution ou d'incendie.

+ Cesser immédiatement d'utiliser cet appareil s'il dégage une odeur étrange, s'il chauffe ou émet de la fumée. Retirer immédiatement les piles en faisant attention à ne pas se brûler si elles sont très chaudes. L'utilisation d'un appareil endommagé fait prendre des risques à l'utilisateur.

+ En cas de panne, confier l'appareil au SAV Konica Minolta.

SÉCURITÉ D'UTILISATION ATTENTION

+ Pour éviter tout incendie, ne pas exposer l'objectif directement au soleil. Replacer le capuchon d'objectif après toute utilisation.

+ Ne pas ranger l'appareil dans un endroit exposé à l'humidité ou à la chaleur comme le coffre ou la boîte à gants d'une automobile par exemple. L'appareil ou les piles pourraient être endommagés et entrainer des risques d’explosion, d'électrocution ou d'incendie.

+ Siles piles ont coulé, cesser d’utiliser l'appareil.

+ Lors de la mise hors tension de l'appareil, l'objectif se rétracte. Ne pas le toucher durant cette opération : risque de se faire pincer les doigts.

+ La température de l'appareil augmente lors de son utilisation prolongée. Attention de ne pas se brûler en touchant des parties très chaudes.

+ Le retrait des piles immédiatement après une période d'utilisation intensive risque de provoquer des brülures car elles peuvent être très chaudes. Couper l'alimentation de l'appareil et attendre que les piles refroidissent avant de les changer.

+ Ne pas déclencher le flash lorsque son réflecteur se trouve en contact avec une personne où un objet. Risque de brülure.

+ Ne pas appuyer fortement sur la surface de l'écran ACL. Un écran brisé pourrait provoquer des blessures et la solution liquide qui s'en échapperait est corrosive. Si ce liquide a été en contact avec la peau, laver la zone touchée avec de l'eau claire. S'il a été en contact avec les yeux, les rincer immédiatement avec de l'eau claire et consulter un médecin.

+ Lors de l'utilisation de l'adaptateur secteur, engager correctement le connecteur dans la prise secteur.

+ Ne pas utiliser l'adaptateur si son cordon d'alimentation est endommagé.

Ne pas recouvrir l'adaptateur en cours d'utilisation : risque d'incendie.

+ Ne pas obstruer l'accès à l'adaptateur afin de toujours pouvoir le débrancher rapidement en cas d'urgence.

+ Débrancher l'adaptateur lorsqu'il doit être nettoyé ou lorsqu'il n'est pas utilisé.

À propos de ce mode d'emploi

Le fonctionnement de base de cet appareil est décrit dans les pages 12 à 33. Ce chapitre concerne la nomenclature de l'appareil, la préparation à son utilisation et la description des opérations de base pour l'enregistrement, la visualisation et la suppression des images.

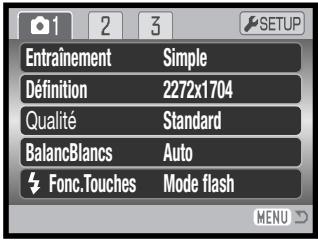

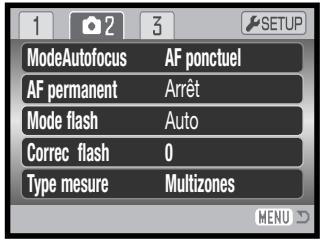

La plupart des fonctions de cet appareil sont commandées par des menus. Le chapitre concernant le menu de navigation décrit précisément la manière de modifier les options de menus. La descrip- tion des réglages correspondants suit immédiatement le chapitre sur la navigation.

Pour commencer. 12 Fixation de la courroie et du capuchon d'objecti 12 Mise en place des piles. 13 Indicateur d'état des piles/accu 14

Économiseur automatique d'énergie Branchement de l'adaptateur secteur (vendu séparément) Chargement de la carte mémoire. Mise sous tension de l'appareil et affichages Réglage de la date et de l'heure Réglage de la langue des menu: Enregistrement de base … Tenue de l'appareil . Utilisation du zoom Enregistrement d'images automatique Opération d'enregistrement basiques: Sélection automatique d'un programme-résultat numérique . Mémorisation de la mise au point. Plage de mise au point . Témoins de mise au point Situations de mise au point particulières. Modes flash Portée du flash - Mode Enregistrement Auto Témoins de risque de bougé Touche d'informations i° Réglage de la luminosité de l'écran. Programmes-résultats numériques

Lecture de base .… Lecture vue par vue et affichage de l'histogramme 30 Visualisation et rotation des images Suppression d'une image individuelle Touche i. Lecture agrandie .

Enregistrement avancé . Affichage en mode Enregistremen Mode Macro.

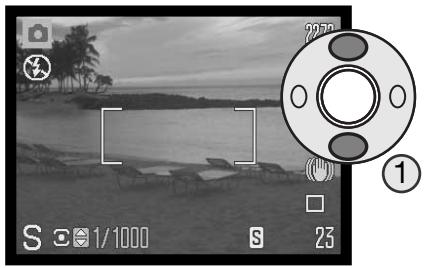

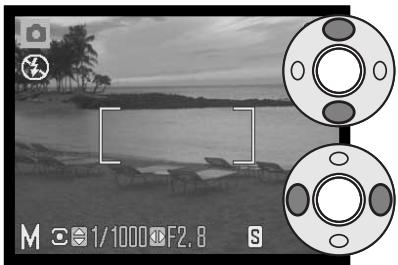

Mode d'exposition priorité à la vitesse (S). Mode d'exposition manuel (M) Poses longues... Enregistrement de vidéos. Correction d'exposition. Sélection de la zone de mise au point Montage d'un flash accessoire . Navigation dans les menus d'enregistrement Modes d'entraînement Retardateur... Utilisation des modes d'entraînement en contini Notes sur l'entraînement en continu … Utilisation des modes d'entraînement progressif Notes sur l'entraînement progressif . Bracketing . Qu'est-ce qu'un IL. Définition et qualité d'image Sélection auto DSP (programmes-résultats). Zoom numérique . Modes de mise au poin Balance des blancs … Balance des blancs automatique Balance des blancs préréglée .. Balance des blancs personnalisée. AE en continu … Mode flash. Correction d'exposition au flash Types de mesure . Sensibilité - ISO Portée du flash et sensibili Mode couleur Contraste Netteté.. Touche de fonction personnalisée Taille des fichiers vidé Fluidité des fichiers vidéo. Volume des fichiers vidéo Mode vidéo

Petit guide d'introduction à la photographie Lecture avancée. Lecture des vidéos . Enregistrement d'une vue de vidéo . Navigation dans le menu du mode Lecture Écran de sélection de vues. Suppression des fichiers. Formatage des cartes mémoire . Verrouillage des fichiers Copie et copie d'e-mail. Copie . Copie d’e-mail Diaporama. À propos du DPOF. Réglage DPOF.. Impression de la date. Impression d'index . Visualisation des images sur un téléviseur Menu Réglages (Setup). Ouvrir le menu Réglages (Setup) Navigation dans le menu Réglages (Setup) Luminosité de l'écran ACL. Économie d'énergie. Lecture rapide Complément optique Langue. Mémoire de numéro de fichier (#) . Nom de dossier … Réduction du bruit... Format de la date et de l'heu Impression de la date. Réinitialisation aux réglages par défaut Signal sonore. Signal AF Son déclencheur . Volume. Sortie vidéo Mode Transfert . Retardateur

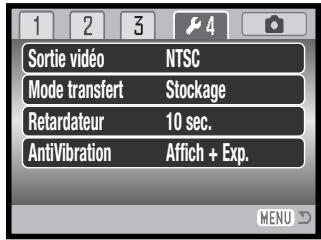

Système Anti-vibration (anti-shake

Mode transfert de données Système requis. Connexion de l'appareil à un micro-ordinateur

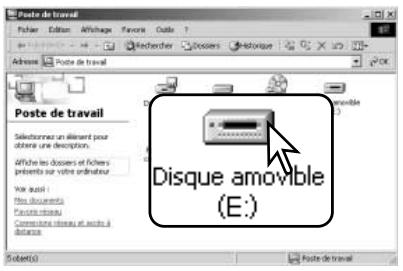

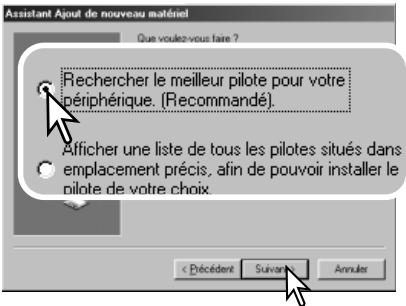

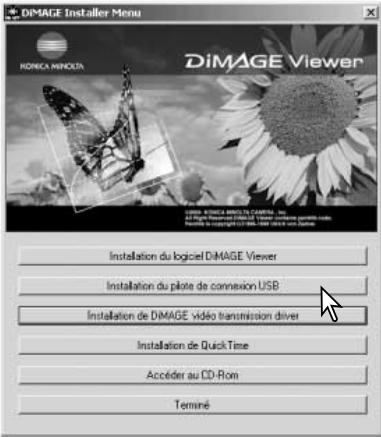

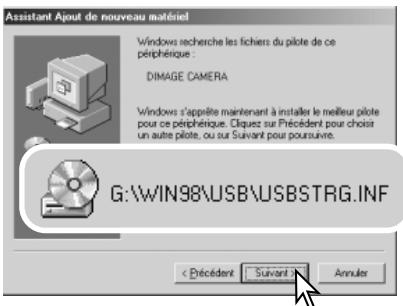

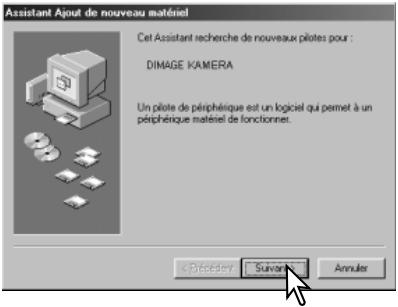

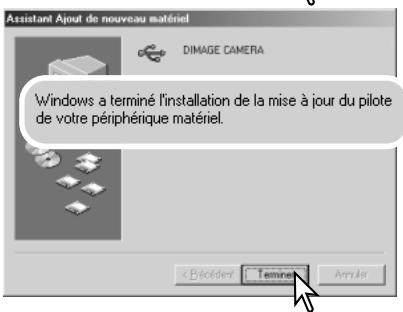

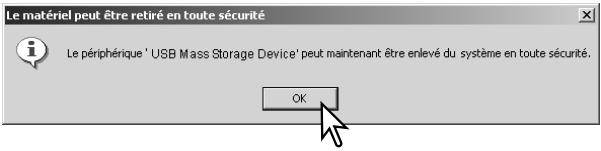

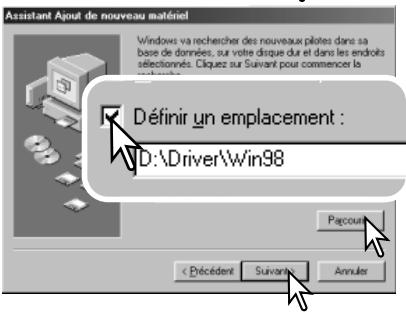

Connexion à Windows 98 et 98SE Installation automatique . Installation manuelle Organisation des dossiers de la carte mémoire . Économie d'énergie en mode transfert de donnée Déconnexion de l'appareil du micro-ordinateur. Windows 98 et 98 SE... Windows Me, 2000 Professionnel, et XP . Macintosh . Changement de carte mémoire Désinstallation du logiciel pilote - Windows . PictBridge.. Notes sur les erreurs d'impression Navigation dans le menu PictBridge

Appendice En cas de problème Entretien et rangement

Entretien de l'appareil Rangement Nettoyage . Entretien de l'écran ACL. Piles … Température et conditions d'utilisation . Cartes mémoire .. Avant un événement ou un voyage important Copyright .. Questions et SA Système requis pour QuickTime Système requis pour Videolmpression 2 Caractéristiques techniques.

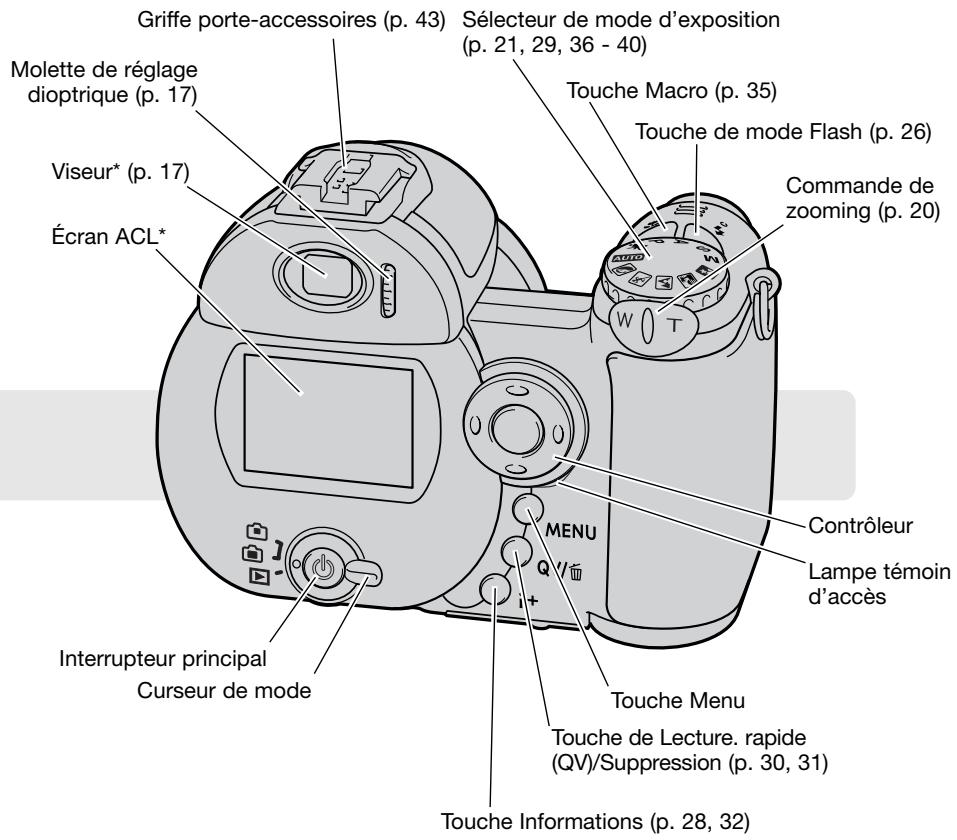

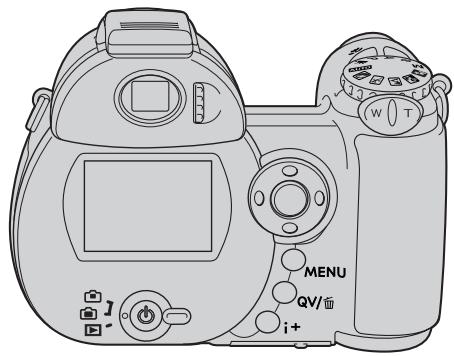

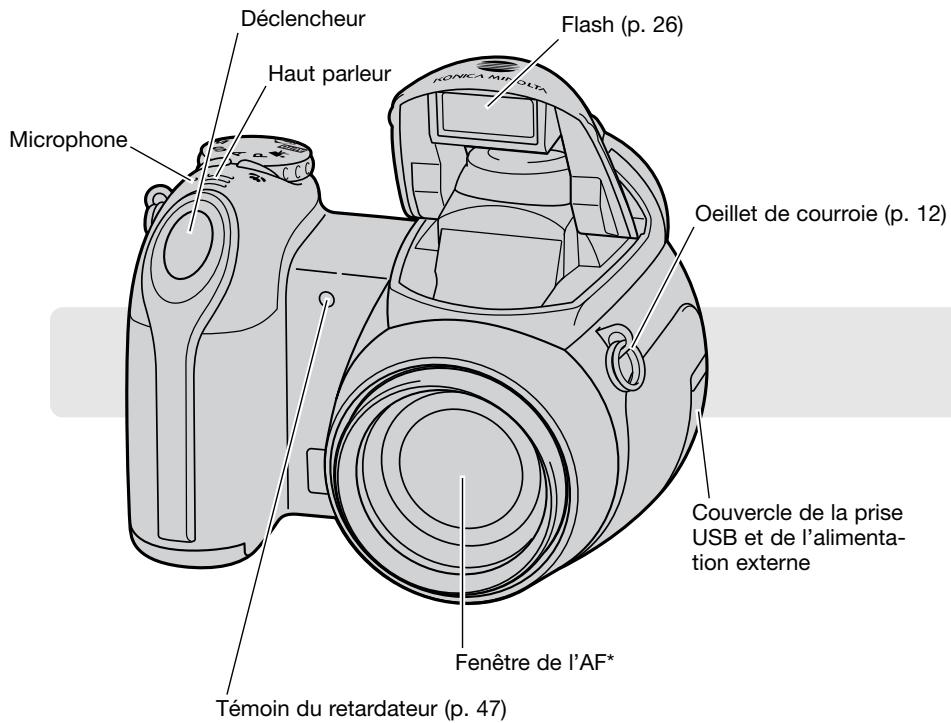

Nomenclature * Cet appareil est un instrument optique de précision. Il est recommandé de veiller à sa propreté et en particulier à celle des surfaces optiques. Lire à ce sujet les conseils concernant l'entretien et le

rangement en fin de mode d'emploi (p. 116).

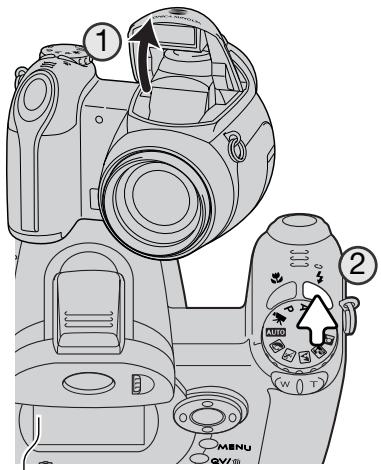

Déclencheur Flash (p. 26)

Oeillet de courroie (p. 12)

Couvercle de la prise USB et de l'alimenta- tion externe

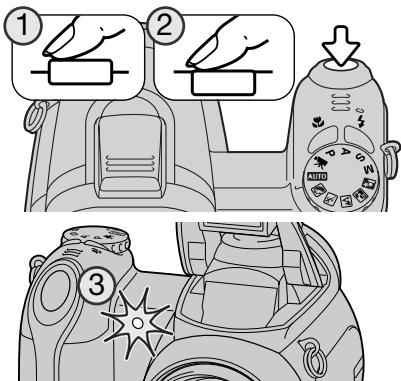

Témoin du retardateur (p. 47) Le compartiment piles (p. 13) et le filetage pour trépied sont situés sous la semelle du boîtier.

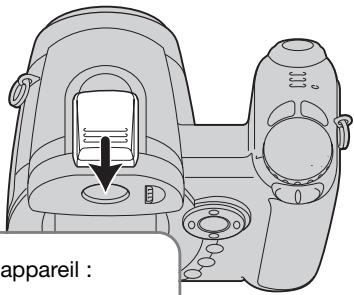

Griffe porte-accessoires (p. 43) Sélecteur de mode d'exposition

(. 21, 29, 36 - 40) Molette de réglage dioptrique (p. 17)

avé Lampe témoin d'accès

Interrupteur principal

Curseur de mode Touche Menu

Touche de Lecture. rapide (QV/Suppression (p. 30, 31)

Touche Informations (p. 28, 32)

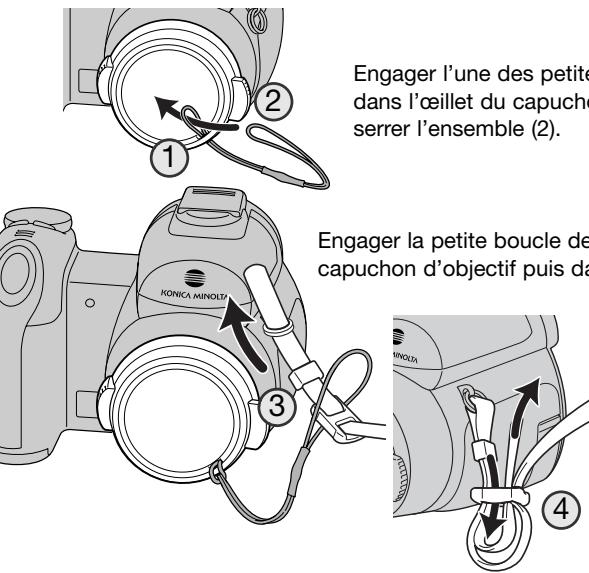

POUR COMMENCER Fixation de la courroie et du capuchon d'objectif

Toujours garder la courroie autour du cou afin d'éviter la chute de l'appareil au cas où il vous glisse- rait des mains. Une courroie en cuir NS-DG1000, est également disponible en option chez votre revendeur Konica Minolta. La disponibilité peut varier selon les pays.

Engager l’une des petites boucles du cordon de capuchon d'objectif dans l'œillet du capuchon (1). Passer l'autre boucle dans la première et

serrer l'ensemble (2).

Engager la petite boucle de la courroie de cou dans la boucle du cordon de capuchon d'objectif puis dans l'œillet de l'appareil (3).

Engager l'extrémité de la courroie dans le cava- lier comme indiqué ci-contre (4). Renouveler la procédure pour l'autre extrémité de la courroie.

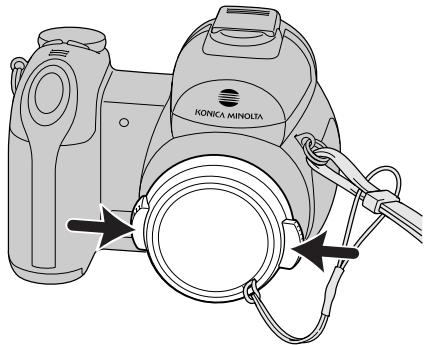

Avec le pouce et l'index, pincer les clips du capuchon d'objectif pour le fixer ou le retirer de sur l'objectif. Lorsque l'appareil n'est pas utilisé toujours remettre le capuchon en place.

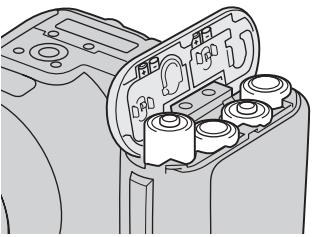

Mise en place des piles

Cet appareil est alimenté par 4 piles alcalines AA ou accus Ni-Mh équivalents. Ne pas utiliser d'autres types de piles AA. Pour procéder à leur remplacement, l'appareil doit être hors tension.

Pour ouvrir la porte du compartiment pile, faites-la coulisser vers l'exté- rieur de l'appareil (1) pour débloquer le dispositif de sécurité. La porte s'ouvre alors vers le haut (2).

Mettre les piles en place comme indiqué sur le schéma figurant sur le dessous de la porte du compartiment. Assurez-vous que les polarités sont correctement orientées.

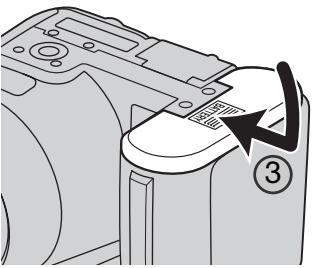

Refermer la porte du compartiment pile et la faire coulisser vers le boîtier (3) pour encliqueter le dispositif de sécurité.

Après la mise en place des piles, le message de réglage de la date et de l'heure peut apparaître sur l'écran. L'horloge et le calendrier peuvent être réglés dans la partie 2 du menu Réglages (p. 18).

Indicateur d'état des piles / accus

Cet appareil est équipé d’un testeur automatique d'état des piles. Lorsque l'appareil est sous ten- sion, l'indicateur apparaît sur l'écran de contrôle et sur l'écran ACL. Si l'écran ACL est vide (plus aucun affichage), cela signifie que les piles sont épuisées ou mal installées.

Indicateur de piles neuves. Cette icône apparaît durant 3 secondes sur l'écran ACL à la mise sous tension de l'appareil

Indicateur de piles faibles. Les piles doivent être changées dès que possible.

Indicateur de piles épuisées. Cette icône est affichée en rouge. Elle indique que les piles doivent être remplacées dès que possible. Cet indicateur apparaît automatiquement et reste affiché à l'écran jusqu’à ce que les piles aient été changées. Si la tension tombe sous ce niveau le message de piles totalement épuisées apparaît puis l'appareil se met hors tension. Si le témoin de piles faibles est affiché, l'entraînement en mode continu UHS et les modes d'entraî- nement progressif et vidéo ne peuvent être utilisés.

Économiseur automatique d'énergie

Afin de préserver l'autonomie de la pile, l'appareil coupe automatiquement l'affichage et les fonc- tions inutiles au bout d’une minute de non-utilisation de l'appareil. Pour remettre l'appareil sous ten- sion, appuyer sur n'importe quelle touche ou tourner le sélecteur de mode pour l'amener sur une nouvelle position. La durée de la temporisation de l'économiseur d'énergie peut être modifiée dans la partie 1 du menu Réglages (Setup) (p. 86).

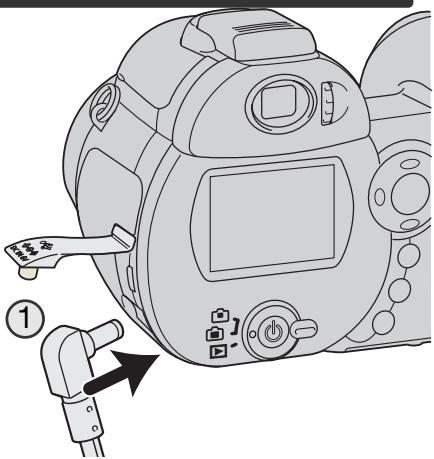

Branchement de l’adaptateur secteur (vendu séparément)

- PIN Toujours mettre l'appareil hors tension avant de changer de mode d'alimentation

A L'adaptateur secteur permet d'alimenter l'appareil à partir d'une prise de courant secteur. L'utilisation de cet adap- tateur est recommandée lorsque l'appareil est connecté à un micro-ordinateur ou lors d'une utilisation intensive. L'adaptateur AC-1L est prévu pour une utilisation en Amérique du Nord, et au Japon, et l'AC-11 est utilisé dans tous les autres pays.

Engager le mini-connecteur de l'adaptateur secteur dans la prise d'alimentation (1).

Brancher l'adaptateur secteur à une prise de courant.

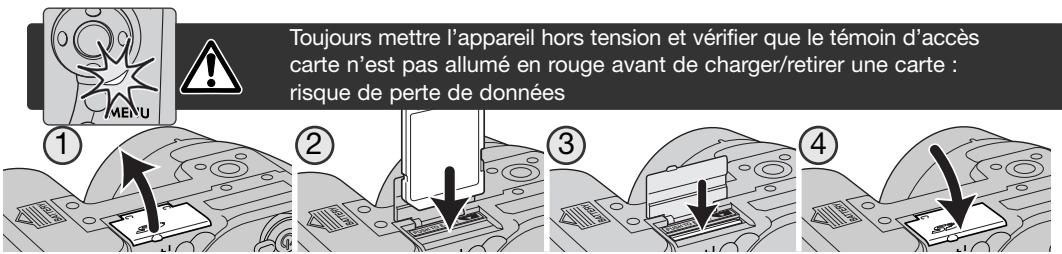

Chargement de la carte-mémoire

Une carte mémoire SD ou MultiMediaCard (MMC) doit être engagée dans l'appareil pour que celui- ci soit opérationnel. En l'absence de carte, un indicateur s'affiche automatiquement sur l'écran ACL. Pour d'avantage d'informations sur les cartes mémoire, voir page 118.

Toujours mettre l'appareil hors tension et vérifier que le témoin d'accès carte n'est pas allumé en rouge avant de charger/retirer une carte : risque de perte de données

1. Ouvrir la porte du logement carte située sous l'appareil.

2. Pousser la carte mémoire à fond dans le logement. La carte doit être engagée dans son connec- teur. Engager la carte face avant vers l'arrière de l'appareil. Toujours l'engager bien droite. Ne jamais forcer. Si la carte ne s'engage pas correctement, vérifier son orientation.

3. Pour éjecter une carte mémoire, pousser la carte dans son logement afin qu'elle soit libérée du connecteur. Elle peut ensuite être retirée. Attention : après une utilisation intensive de l'appareil, la carte peut être chaude.

4. Refermez le couvercle du logement des piles.

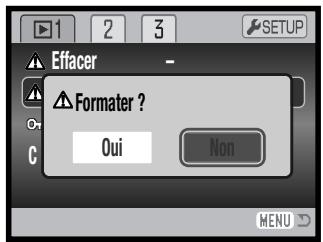

Une carte mémoire utilisée dans un autre appareil peut également nécessiter un nouveau formatage à partir de cet appareil. Si le message de non reconnaissance de carte s'affiche, la carte nécessite peut-être un formatage. Le formatage d'une carte s'effectue dans la partie 1 du menu Lecture (p. 72). Le formatage d'une carte efface définitivement toutes les données qu'elle contient. Si le message d'erreur carte s'affiche, appuyer sur la touche centrale du contrôleur pour fermer la fenêtre Consulter le site Internet Konica Minolta pour davantage d'informations sur les compatibilités :

Amérique du Nord : http://www.konicaminolta.us/

Europe : http:/wwu.konicaminoltasupport.com

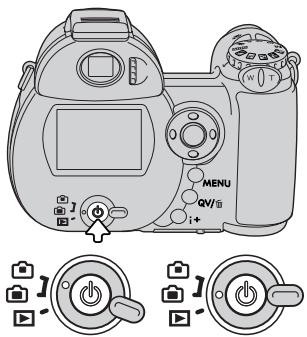

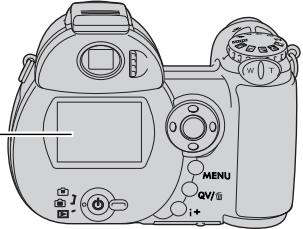

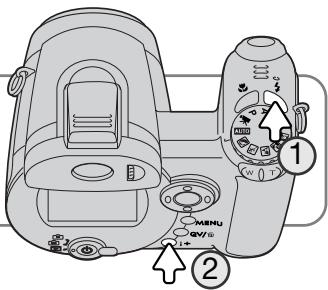

Mise sous tension de l’appareil et affichages

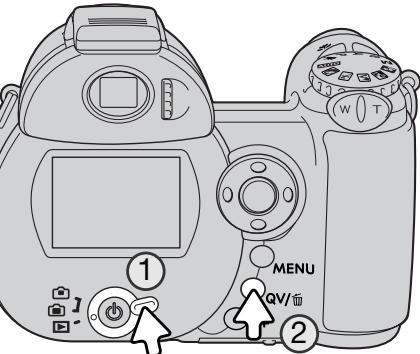

Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension. Appuyer à nouveau sur l'interrupteur pour mettre l'appareil hors tension.

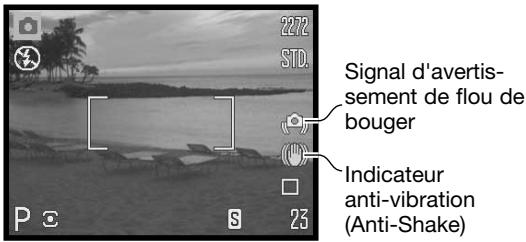

Lorsque l'appareil est sous tension, l'indicateur Anti-vibration {Anti-Shake) s'affiche sur l'écran ACL.

L'interrupteur principal est entouré par le curseur de mode. Celui-ci permet de passer du mode Enregistrement au mode lecture et inversement ou de choisir entre affichage à l'écran ou dans le viseur.

Mode Enregistrement (affichage viseur : l'appareil peut enregis-

trer des images et l'affichage de l'écran est commuté dans le viseur. Ce viseur comporte un dispositif de réglage dioptrique ) intégré. Tout en regardant dans le viseur, tourner la molette de

réglage dioptrique jusqu'à ce que l'image apparaisse bien nette.

Mode Enregistrement (affichage écran) : l'ap- pareil peut enregistrer les images en cours d'affichage sur l'écran.

Mode Lecture (affichage écran) : les images enregistrées peuvent être visualisées et gérées. L'affichage s'effectue sur l'écran ACL.

Pour utiliser le viseur en mode Lecture, appuyer et maintenir la touche de mode flash (1) puis appuyer et maintenir la touche d'information “ir” (2) jusqu'à ce que l'image de l'écran soit commutée vers le viseur.

Réglage de la date et de l’heure

Après avoir mis en place les piles et une carte mémoire,

il faut procéder au réglage de l'horloge et du calendrier de l'appareil. Lorsque les images sont enregistrées, la date et l'heure de leur enregistrement leur sont associées.

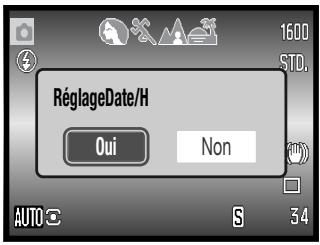

Si l'horloge et le calendrier n'ont pas été réglés, un message s'affiche durant quelques secondes à chaque mise sous tension de l'appareil. Ce message est également affiché si l'horloge et le calendrier sont réinitialisés lorsque l'appareil à été rangé longtemps sans piles.

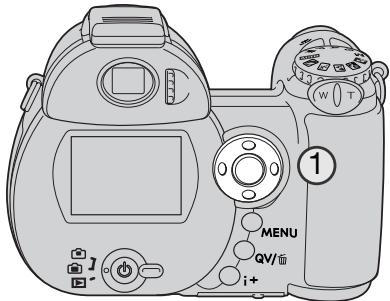

Utiliser les touches gauche/droite du contrôleur (1) pour sélectionner “Oui”. “Non” annule l’opération.

Appuyer sur la touche centrale pour ouvrir le menu de réglage de date et heure.

Utiliser les touches gauche/droite pour sélectionner le paramètre à modifier.

Utiliser les touches haut/bas pour régler le para- mètre.

Appuyer sur la touche centrale pour régler l'horloge et le calendrier.

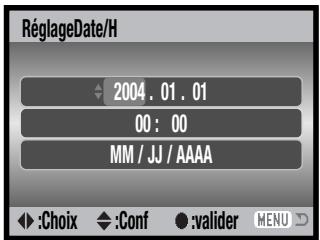

Écran de réglage date et heure

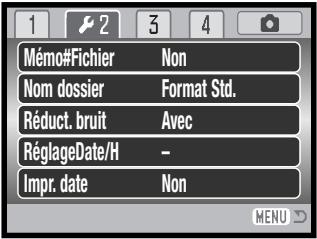

L'écran de réglage de date et heure peut être ouvert dans la partie 2 du menu Réglages.

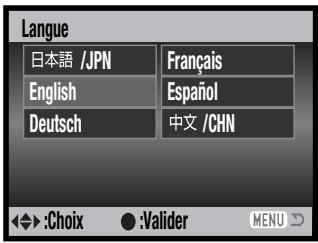

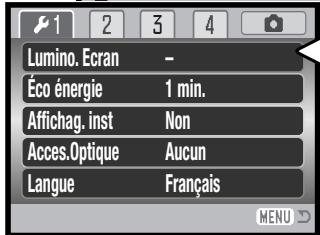

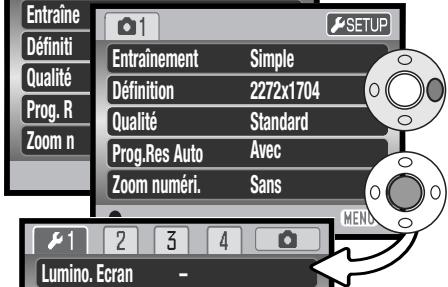

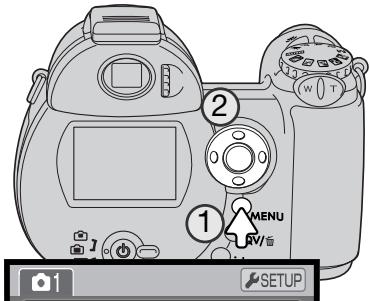

Réglage de la langue des menus

La langue d'affichage des menus peut être réglée en fonction du souhait de l'utilisateur. Appuyer sur la touche Menu (1) pour ouvrir le menu ; L'apparence du menu dépend de la position des commandes de l'appareil.

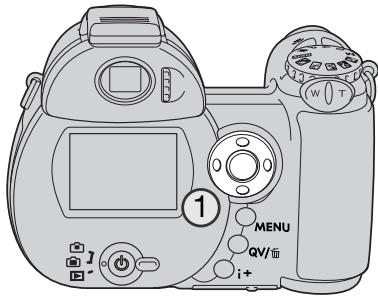

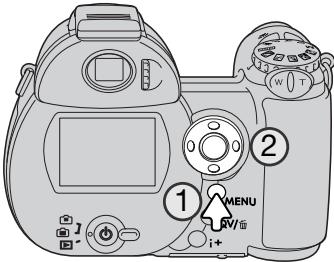

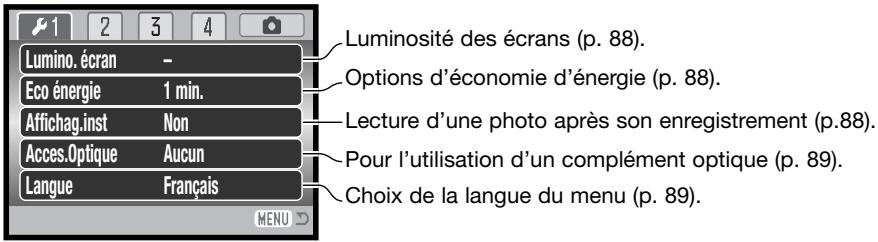

La navigation dans le menu est simple. Les touches gauche/droite et haut/bas du contrôleur (2) déplacent le cur- seur et changent les réglages du menu. La touche centrale du contrôleur sélectionne les options et valide les réglages.

Etant _Sinpi Utiliser la touche droite du contrôleur pour surligner

“Réglage” en haut du menu.

Appuyer sur la touche centrale du contrôleur pour ouvrir le menu Réglages.

ag ee User la touche bas pour surligner l'option langue du

Appuyez sur la touche droite pour sélectionner la langue utilisée. Appuyez sur la touche centrale pour accéder à l'écran des langues.

HPN Français English Español

Deutsch “xx /CHN Utiliser les touches bas et haut pour sélectionner la langue.

Appuyer sur la touche centrale pour valider l'opéra- tion.

ENREGISTREMENT DE BASE Ce chapitre décrit les opérations de base pour utiliser cet appareil. Nous vous recommandons de bien vous familiariser avec ces opéra- tions avant de passer aux chapitres suivants de ce mode d'emploi.

Mettre l'appareil sous tension. Régler le curseur de mode sur une position d'enregistrement.

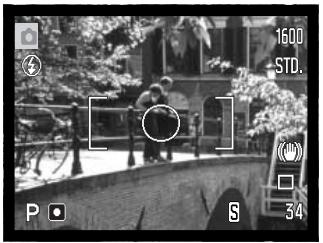

Que le cadrage soit effectué à partir du viseur électronique ou de l'écran ACL, tenir fermement l'appareil de la main droite et le soutenir avec la main gauche. Conserver les épaules droites et les coudes serrés le long du corps afin d'obtenir une bonne stabilité. Assurez- vous de ne pas masquer le réflecteur du flash avec les doigts ou la courroie.

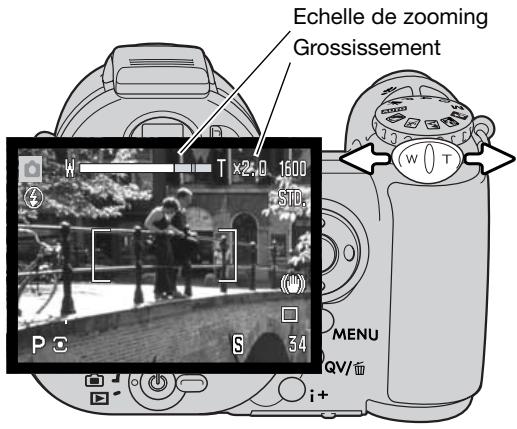

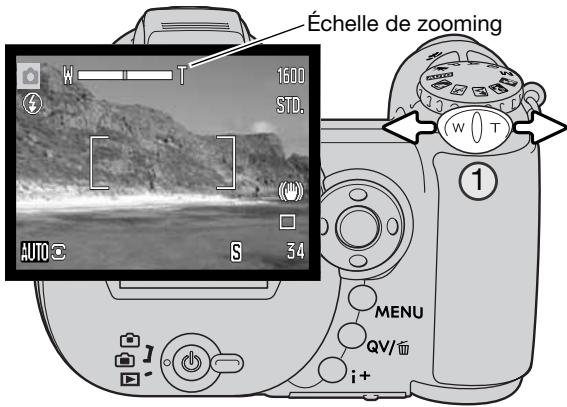

Échelle de zooming Le zooming est commandé par le contrôleur (1). Une pression sur le levier vers la droite (T) commande le zooming vers les focales téléobjectif. Une pres- sion vers la gauche (W) commande le Zooming vers les focales grand-angle.

Après le zooming, l'échelle de zooming s'affiche brièvement. Si le zoom numé- rique est activé, la partie jaune de l'échelle indique la plage de zooming numérique.

EGISTREMENT DE BASE Enregistrement d'images automatique

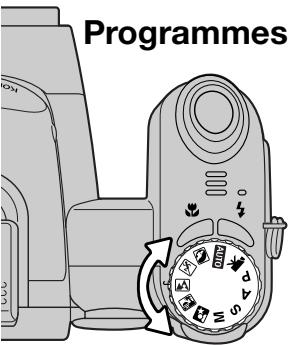

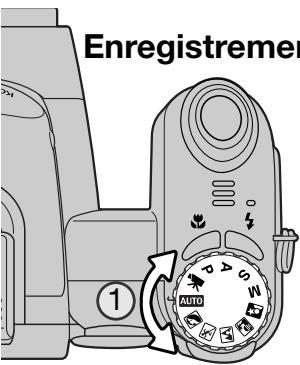

Placer le sélecteur de mode en position mode Enregistrement Auto (1) : toutes les fonctions de l'appareil sont alors automatiques. La mise au point autofocus, l'exposition, et les systèmes d'acquisition de l'image travaillent de concert afin de produire les meilleurs résultats possibles.

Bien que la plupart des systèmes utilisés par l'appareil soit automatique, il est toutefois possible de modifier certaines fonctions. La liste ci-dessous indique les modifications qu'il est possible d'effectuer en mode Enregistrement Auto.

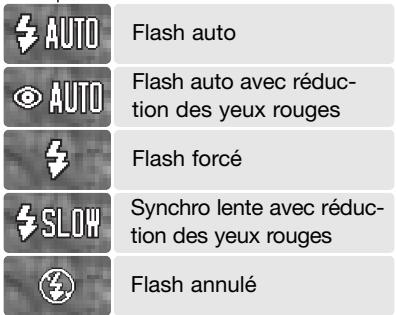

Fonctions modifiables à l'aide des touches : + Mode Flash + Mode Macro

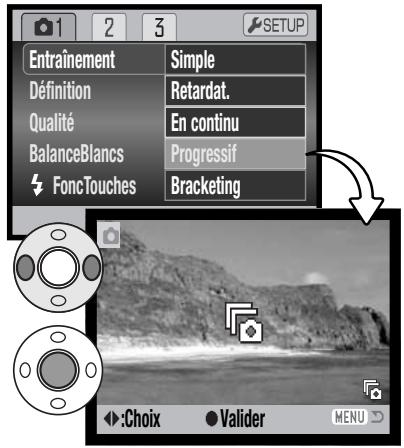

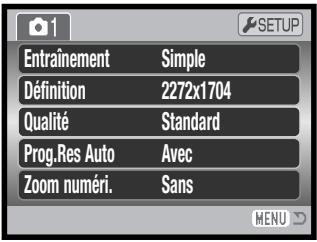

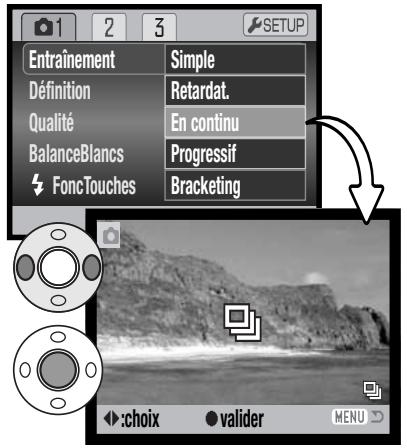

Fonctions modifiables via le menu enregistrement auto : + Mode d'entraînement

+ Sélection de automatique de programmes numériques + Zoom numérique

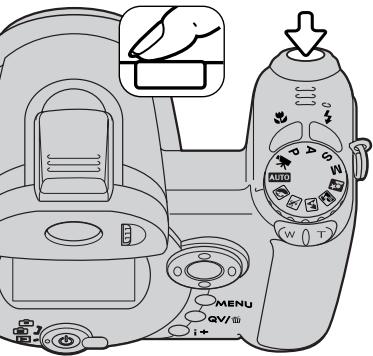

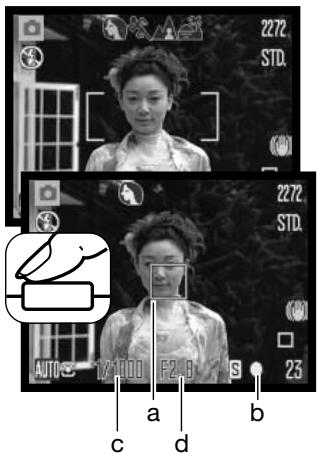

Opération d’enregistrement basique

Pour cet exemple, l'enregistrement automatique a été utilisé. Le fonctionnement des autres modes d'exposition est exactement le même, excepté pour l'enregistre- ment vidéo. La sélection automatique de programme-résultat numérique n'est dis- ponible qu'en mode enregistrement automatique.

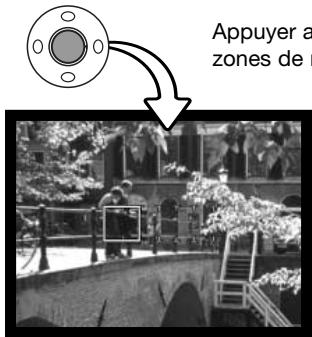

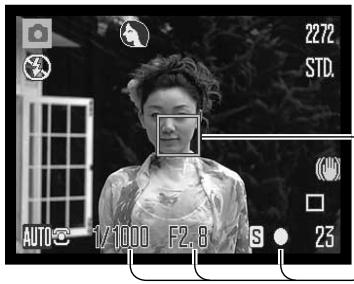

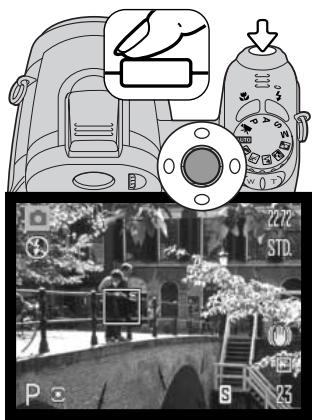

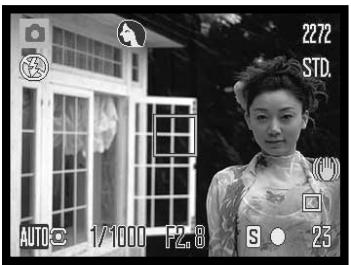

Placer le sujet à l'endroit souhaité à l'intérieur de la plage AF. Vérifier que le sujet est bien dans la gamme de distances de mise au point de l'objectif (p. 24). Pour des sujets très proches, utiliser la fonction Macro (p. 35).

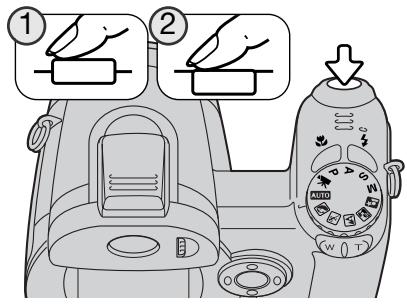

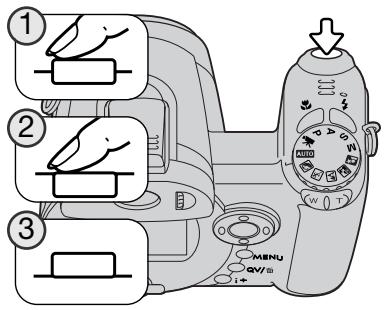

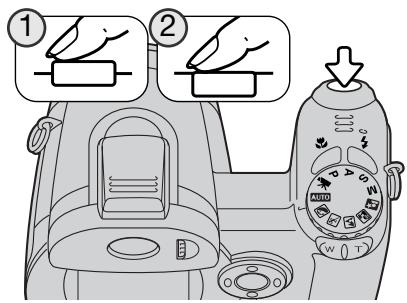

Appuyer à mi-course sur le déclencheur pour verrouiller la mise au point et l'exposition. Le capteur AF (a) est affiché pour indiquer le sujet mis au point. La sélection automatique de programme-résultat numérique détermine le mode d'exposition le mieux adapté, voir page ci-contre.

Sur l'écran, l'indicateur de mise au point (b) confirme la mémorisa- tion. Si l'indicateur s'affiche en rouge, cela signifie que l'appareil n'est pas en mesure de faire le point sur le sujet. Renouveler l'étape précédente pour que l'indicateur s'affiche en blanc. La vitesse (c) et l'ouverture (d) s'affichent en noir pour indiquer que l'exposition est mémorisée.

Appuyer à fond sur le déclencheur pour prendre la photo.

Le témoin d'accès s'allume pour indiquer que l'enregistrement de l'image s'effectue et que des données sont en cours d'écriture sur la carte mémoire. Ne jamais retirer la carte de l'appareil durant cette opération.

Notes L'image enregistrée peut être prévisualisée en maintenant la

pression sur le déclencheur après acquisition de l’image. La fonction de lecture instantanée peut également être utilisée (p. 88).

IREGISTREMENT DE BA Sélection automatique d’un programme-résultat numérique

La sélection automatique de programme-résultat numérique choisit automatiquement entre le mode programme général et quatre programmes-résultats. Les programmes-résultats optimisent les réglages de l'appareil en fonction des sujets et situations. La sélection automatique de programme- résultat numérique est disponible uniquement en mode Enregistrement auto et peut être désactivée dans le menu du mode Enregistrement auto. Pour des infos sur les programmes-résultats, voir page 29.

Une rangée d'icônes grises s'affiche en haut de l'écran afin d'indi- quer que la sélection automatique d’un programme-résultat est acti- ve. Cadrer le sujet dans la plage AF. La procédure est ensuite la même que dans les opérations basiques du mode Enregistrement décrites page 22.

Appuyer à mi-course sur le déclencheur. Le système AF localise le sujet et la sélection automatique de programme détermine celui qui est le mieux adapté à la scène. Si aucun indicateur ne s'affiche, cela signifie que c'est le programme général qui a été sélectionné. Appuyer à fond sur le déclencheur pour prendre la photo. Maintenir l'appareil bien stable lorsque le programme Coucher de soleil est sélectionné car l'exposition peut être longue.

Le. | Programme d'exposition automatique (les icônes de programmes-résultats disparaissent)

EM Portrait EN Paysage

Sports action Coucher de soleil

Mémorisation de la mise au point

La mémorisation du point bloque l’autofocus sur le sujet mis au point. Elle permet ainsi de décentrer un sujet après avoir fait le point sur lui ou de résoudre des situations de mise au point impossible p.25).

Placer le sujet dans la zone AF, appuyer à mi-course sur le

déclencheur et le maintenir dans cette position.

+ L'indicateur de mise au point indique la mémorisation du point. La vitesse et l'ouverture passent du blanc au noir pour indiquer que l'exposition est mémorisée.

Lorsque la mise au point est effectuée, le capteur AF activé est affiché sur l'image en cours d'affichage pour indiquer la zone de mise au point.

Sans relâcher le déclencheur, recomposer la scène pour déca- drer le sujet principal. Appuyer à fond sur le déclencheur pour prendre la photo.

Plage de mise au point

Les distances sont mesurées à partir de l'objectif. Voir page 35 pour la plage de mise au point en macro.

Position grand-angle

0,6 m- infini Position télé 2 m- infini

EGISTREMENT DE BASE Témoins de mise au point

L'icône de mise au point située dans le coin inférieur droit de l'écran ACL indique l'état de la mise au point. Le déclenchement peut être effectué même si l'appareil n’a pas pu faire la mise au point.

Le. Mise au point mémorisée.

Mise au point confirmée (En P. À, S, et M, AF en continu et programme-résultat sport). L'autofocus effectue la mise au point en continu sur un sujet en mouvement.

Le Mise au point impossible. Le sujet est trop proche ou constitue une situation particuliè-

En mode programme-résultat sport, l'appareil fait la mise au point en continu tant que le déclen- cheur est maintenu enfoncé à mi-course; les zones AF passent au rouge. Conserver le sujet dans ces zones AF. La mémorisation du point ne peut pas être utilisée.

Si le système AF ne peut effectuer le point sur un sujet particulier, la mémorisation de mise au point peut être utilisée pour faire le point sur un autre sujet situé à la même distance ou la mise au point manuelle peut être effectuée en mode programme-résultat numérique ou en mode programme P (p. 57.

Situations de mise au point particulières

Dans certaines situations, il arrive que l'appareil ne réussisse pas à faire la mise au point. Dans ce cas, l'icône de l'indicateur de mise au point s'affiche en rouge. Il est possible d'y remédier en déplaçant l'appareil pour faire le point sur un autre sujet situé à la même distance que le premier puis en mémorisant la mise au point avant de recadrer comme souhaité à l’origine.

Le sujet situé dans la Deux sujets situés à Le sujet est devant ou à Le sujet est devant ou à plage AF n'est pas des distances diffé- proximité d'un objet très proximité d'un objet très assez contrasté. rentes se superposent _ lumineux. lumineux.

Pour utiliser le flash intégré, il suffit de le soulever (1). Le rabaisser pour l'empêcher de fonctionner. L'indicateur de mode flash est rouge pendant la recharge du flash. Attendez qu'il redevienne blanc avant toute prise de vue.

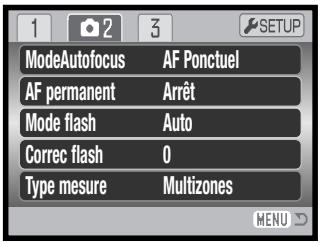

Pour changer le mode flash, appuyer simplement sur la touche de mode flash (2) jusqu'à ce que le mode souhaité apparaisse.

Flash auto — le flash émet automatiquement un éclair en faible lumière et en cas de contre-jour

Réduction des yeux rouges — le flash émet plusieurs pré- éclairs avant l'éclair principal afin de provoquer la contraction de la pupille des personnes et réduire ainsi l'effet yeux rouges causé par la réflexion de l'éclair par la rétine (qui

est de couleur rouge). Ce mode doit être utilisé quand la C2 CANIN Fiash auto lumière ambiante est faible.

© AUTO Flash auto avec réduc-

Flash forcé — le flash émet un éclair à chaque déclenche- MEN CES VEUEMES

ment, quel que soit le niveau de lumière ambiante de la o Hlachiforcs scène. Le mode Flash forcé est utilisé en plein jour pour réduire les fortes ombres portées par le soleil où par un Synchro lente avec réduc-

fort éclairage direct. tion des yeux rouges

Synchro lente — l'exposition au flash et à la lumière Lo Flash annulé

ambiante sont équilibrés, le mode réduction de yeux , rouges est activé. Utiliser la synchronisation lente pour Flash forcé faire ressortir les détails de l'arrière-plan dans un envi- ronnement sombre. Demander aux personnes de ne pas bouger après l'émission de l'éclair du flash car l'obturateur peut rester ouvert longtemps pour l’expo- sition de l'arrière-plan. Il est recommandé d'utiliser un trépied car les poses peuvent être longues.

Flash annulé — le flash est rabaissé et n'émet pas d'éclair.

DE Portée du flash - mode Enregistrement Auto

L'appareil contrôle automatiquement la puissance de l'éclair. Pour que l'exposition du sujet soit par- faite, celui-ci doit être situé dans la portée du flash. La distance est mesurée à partir de l'objectif. Étant donné la conception du système optique du zoom, cette portée n'est pas la même en grand- angle et en téléobjectif.

Position grand-angle

02m-4m Position Télé 12-2,5m Si la puissance de l'éclair a été suffisante pour exposer correctement le sujet, le témoin de portée remplace brièvement l'indicateur de mode flash après l'exposition.

Ce témoin n'apparaît pas lorsque la Lecture instantanée (p. 88) est active.

Témoin de por- tée du flash

Témoin de risque de bougé de l'appareil

Si la vitesse d'obturation maximale qui garantit une photo nette à main levée est dépassée (vitesse plus lente que celle préconisée), avec ou sans système anti-vibration (Anti-Shake) (p. 95), le témoin d'avertissement de flou de bougé apparaît sur l'écran ACL. Le flou de bougé est la conséquence des légères vibrations qui sont produites par la tenue en main de l'appareil. Il est davantage prononcé en position téléobjectif du zoom. L'apparition de l'indicateur de risque de bougé n'empêche pas le déclenchement.

Il est néanmoins recommandé de procéder de la manière suivante : monter l'appareil sur un trépied, utiliser le flash intégré et zoomer en Témoin de risque de bougé position grand-angle jusqu'à ce que l'indicateur disparaisse.

Touche d’information i*

Une pression sur la touche Informations (i‘) change l'affichage à l'écran. l'affichage passe ainsi entre affichage standard, affichage d'histogramme ne temps réel et image seule.

Affichage standard Histogramme

L'histogramme en temps réel indique la distribution approxi- mative de la luminosité de l’image en cours de cadrage. Cet histogramme ne peut pas montrer l'incidence d’un éclair de flash. L'histogramme d'une image déjà enregistrée peut ne pas montrer exactement la même distribution que celle de l'histogramme en temps réel.

Touche Informations i

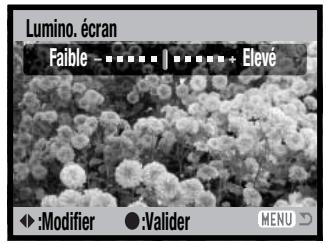

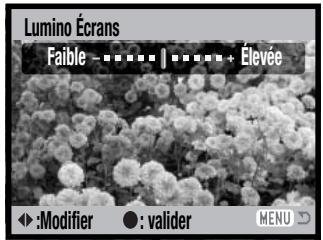

Réglage de la luminosité de l’écran

L'image de l'écran peut être éclaircie ou assombrie. Le niveau de luminosité peut être réglé individuellement pour le viseur et l'écran de visualisation. Tourner le curseur de mode sur la position souhaitée. Maintenir la pression

sur la touche information (r) pour afficher l'écran de régla- ge de luminosité de l'écran ACL.

Utiliser les touches gauche/droite du contrôleur pour régler la luminosité ; l'image de l'écran est modifiée en conséquence. Appuyer sur la touche centrale du contrôleur pour confirmer le réglage de luminosité ou appuyer sur la touche menu pour fermer l'écran de réglage sans enregistrer les modifications.

EGISTREMENT DE BASE Programmes-résultats numériques

Les programmes-résultats optimisent l'expo- sition, la balance des blancs et le traitement de l'image pour des sujets et des conditions de prises de vues spécifiques. Tournez sim- plement la molette pour sélectionner le sujet approprié. Le programme-résultat actif est affiché dans le coin inférieur gauche de l'écran.

Indicateur de mode d'exposition

Portrait - optimisé pour reproduire des tons chauds et doux de la peau avec un léger flou, de l'arrière-plan. La plupart des portraits sont meilleurs avec un longue focale (téléobjectif) : la longue focale n'exagère pas les reliefs du visage et procure une profondeur de champ réduite. Utilisez le flash intégré dans le cas de fortes lumières ou d’un éclairage arrière pour éviter les ombres.

Sports - utilisé pour capturer des actions rapides en optimisant la vitesse d'obturation. Au flash, vérifiez que le sujet est dans la portée du flash (p. 25). La portée du flash peut être étendue en modifiant la sensibilité (p. 27). Un pied monopode est plus pratique qu'un pied tripode pour ce type de photo.

Paysage - optimisé pour produire des vues à grande profondeur de champ afin de donner des photos de paysage bien nettes.

Coucher de soleil - optimisé pour reproduire les couleurs riches et chaudes d'un coucher de soleil. Quand le soleil est au-dessus de l'horizon, ne braquez pas l'appareil longtemps: vers le soleil, l'intensité des rayons pourrait détériorer les capteurs CCD. Entre les photos, éteignez l'appareil ou fermez le couvercle d'objectif.

Portrait de nuit - pour des scènes nocturnes sombres et subtiles.L'utilisation d'un trépied est recommandée. Avec le flash, les expositions du sujet et de l'arrière-plan sont équilibrées. Utilisez un pied pour éviter les vibrations. Le flash ne peut être utilisé que pour des sujets proches (portrait). Demandez aux personnes que vous photographiez de ne pas bouger après l'éclair : l'obturateur reste ouvert pour équilibrer l'exposition de l'arrière-plan sombre.

LECTURE DE BASE Les images peuvent être visualisées en Lecture rapide (QV) ou dans le mode Lecture. Ce chapitre décrit les opérations de base pour ces deux modes. Le mode Lecture offre des possibilités supplémentaire, voir page 70.

Pour visualiser les images en mode Lecture, tourner le curseur de mode sur la position Lecture. (1).

Pour visualiser les images depuis le mode Enregistrement, appuyer sur la touche QV/Suppression. (2).

Lecture en vue par vue et affichage de l’histogramme ‘Agrandissement (p. 33)

irdicateur 3 Indicateur de mode (p. 54) e mode à Qualité d'image (p. 54)

Heure de JE 7 / Valeur de correction prise de 100-0003 , d'exposition (p. 41) vue 4 a 13/0073

. 07. 14 or 210006/0021 Réglage de balance

msi Date de prise de vue des blancs (p. 58) Indicateur vidéo (p. 70) 4 ar” de sensibilité

Témoin de verrouillage (p. 77) | . : Nom de d Indicateur de mode DPOF (p. 82) 2004.07. 13 om de dossier Indicateur de copie e-mail (p. 78) Numéro de vue/nombre total d'images

Numéro de dossier - numéro de fichier-image Histogramme

Pour afficher l'histogramme, appuyer sur la touche haut du contrôleur. Appuyer sur la touche bas pour revenir à la lecture simple.

L'histogramme indique la distribution de luminance dans l'image depuis le noir (à gauche) jusqu'au blanc (à droite). Les 256 lignes verticales indiquent la proportion relative de cette luminance dans l'image. L'histogramme permet d'évaluer l'exposition mais l'affichage ne permet pas d'en déduire des informations concernant le rendu des couleurs.

Visualisation et rotation des images

En mode Lecture rapide ou en mode Lecture, agir sur les touches gauche/droite du contrôleur pour faire défiler les images.

Pour faire tourner une image verticale, appuyer sur la touche bas du contrôleur pour sélectionner parmi 3 positions : 90° vers la gauche, 90° vers la droite, hori- zontal.

Pour revenir en mode Enregistrement depuis la Lecture Touche Lecture rapide / rapide, appuyer sur la touche Menu ou à mi-course sur Suppression le déclencheur.

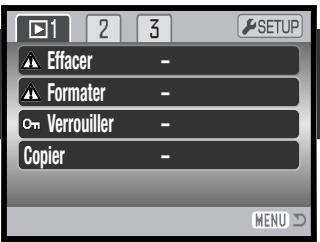

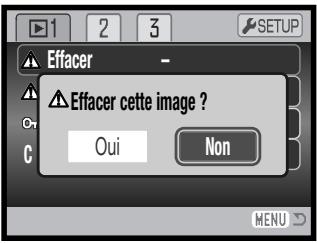

Suppression d’une image individuelle L'image en cours d'affichage peut être effacée. Une fois supprimée, l'image ne peut pas être récupérée.

Pour supprimer l'image affichée, appuyer sur la touche QV/Suppression. Un écran de confirmation apparaît.

Agir sur les touches gauche/droite pour surligner “Oui, “Non” annule l'opération.

Appuyer au centre du contrôleur pour supprimer l'image.

La touche Information (r) contrôle le type d'affichage. À chaque pression sur la touche, l'affichage passe au type suivant : Affichage complet, image seule, affichage d'index.

En lecture d'index, les quatre touches du contrôleur commandent le déplacement de la bordure jaune qui entoure l'image. Lorsque l'image est entourée par cette bordure jaune, la date d'enregis- trement, le statut de verrouillage et d'impression et le numéro de vue sont affichés en bas de l'écran. L'image entourée peut être supprimée par la touche QV/Suppression (p. 31) ou un clip vidéo peuvent être lancés en appuyant au centre du contrôleur. Une nouvelle pression sur la touche Informations commande l'affichage de l'image entourée dans le mode lecture vue par vue.

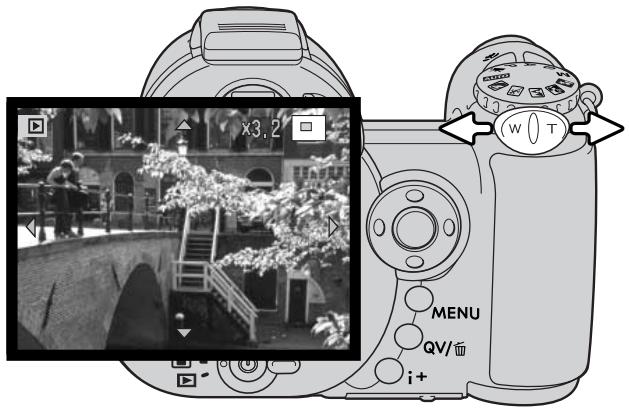

32 LECTURE DE BASE Lecture agrandie

En lecture vue par vue, en lecture rapide ou en mode Lecture, une image peut être agrandie jusqu’à 6 fois par incréments de 0,2x afin d'être visualisée avec précision. L'agrandissement maximal va de 2x pour des images au format 640 x 480 à 6x pour des images au format 2274 x 1704.

L'image à agrandir étant affichée, pousser le levier de zooming vers la droite (T) pour activer le mode lecture agrandie. Le coefficient d'agrandisse- ment est affiché à l'écran.

Pousser le levier de zooming vers la droite (T) pour augmenter l’agrandis- sement de l'image. Le pousser vers la gauche (W) pour le diminuer.

Agir sur les quatre touches du contrôleur pour faire défiler l'image. Durant le défile- ment, les flèches d'affichage disparaissent lorsque le bord de l'image est atteint.

Le cadre de localisation dans le coin supérieur droit de l'écran indique la zone de l'image qui sera affichée en agrandi.

O jæ La touche Informations permet de commuter entre affichage complet et image seule.

ENREGISTREMENT AVANCÉ

Ce chapitre présente les fonctions d'enregistrement avancées. Lire au préalable le chapitre sur l'enre- gistrement basiques avant de passer à ce chapitre.

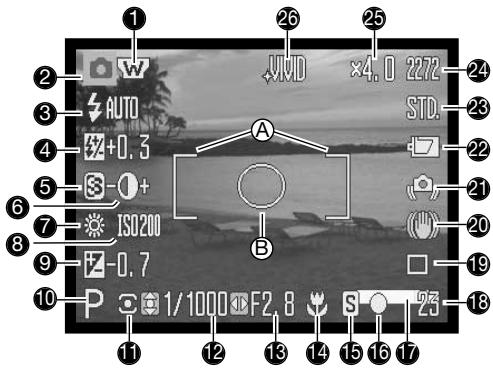

Affichages du mode Enregistrement

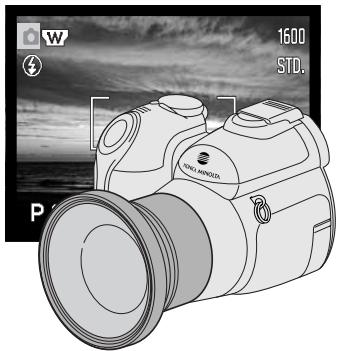

Indicateur de convertisseur grand-angle (p. 89) Indicateur de mode

Indicateur de mode flash (p. 26)

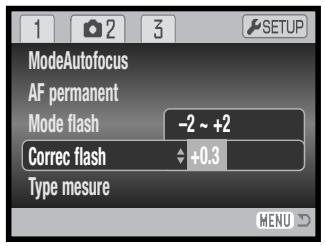

Correction d'exposition au flash (p. 60) Netteté (p. 64)

Indicateur de balance des blancs (p. 58) Sensibilité (ISO) (p. 62)

Correction d'exposition (p. 41)

.. Indicateur de mode d'exposition (p. 36 - 38) Indicateur de mode de mesure (p. 61)

… Vitesse d'obturation

A. Plage de mise au point 13. Ouverture B. Zone de mesure spot (p. 61) 14. Indicateur de mode macro (p. 35)

15. Indicateur de mode de mise au point (p. 57) 16. Signaux de mise au point (p. 25)

17. Indicateur d'impression de date (p. 91)

18. Compteur de vues (p. 55)

19. Indicateur de mode d'enregistrement (p. 46) 20. Indicateur anti-vibration (p. 95)

21. Témoin de risque de bougé (p. 95)

22. Indicateur d'état des piles (p. 14)

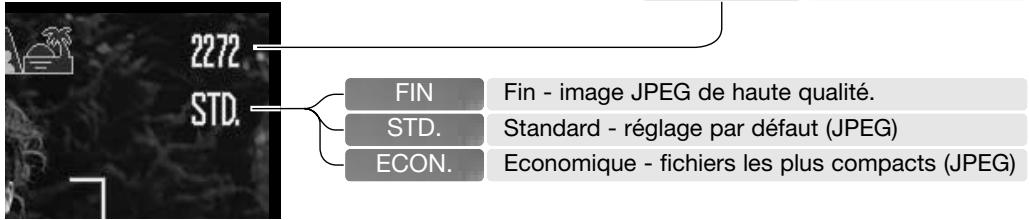

23. Indicateur de réglage de qualité (p. 54)

24. Taille d'image (p. 54)

25. Zoom numérique (p. 56)

26. Indicateur de mode couleur (p. 63)

L'Histoire de Konica Minolta

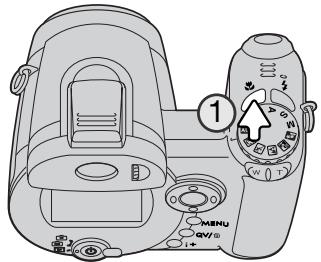

Deux modes macro sont disponibles : super macro et macro standard. Le mode super macro permet une mise au point à 1 cm du sujet (distance calculée à partir de l'objectif. Dès que ce mode est sélectionné, l'objectif se règle automatiquement sur une focale particulière qui ne peut être modifiée. Le mode macro standard permet d'utiliser le Zoom normalement. La dis- tance de mise au point mini change avec la focale, voir ci-dessous.

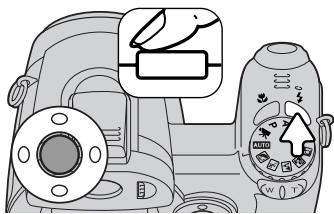

Appuyer sur la touche macro (1) pour sélectionner le mode macro. Ce mode alterne entre macro standard, super Macro, et désactivé.

Le tableau ci-dessous indique les plages des modes Super Macro et Macro. Toutes les distances sont calculées à partir de l'objectif.

4} Super Macro 1-100 cm

& Macro Standard Position grand-angle : 0.1 - 1 m Position téléobjectif : 1.2 - 2.5 m

L'innovation et la créativité ont toujours été à la base des produits Minolta. L'Electro-zoom X était un pur exercice de style en matière de conception de nouveaux appareils photo. Il fut dévoilé en Allemagne à la Photokina de 1966.

L'Electro-zoom X était un reflex mécanique avec contrôle électro- nique de la priorité à l'ouverture et zoom 30 — 120 mm f/3.5 intégré. Il permettait de réaliser 20 vues 12 x 17 mm sur un rouleau de film 16 mm. Le déclencheur et le compartiment piles étaient situés dans la poignée. Seuls quelques prototypes furent fabriqués. 11 s’agit donc de l’un des appareils Minolta les plus rares.

Mode d’exposition Programme (P)

Le mode programme contrôle à la fois la vitesse d'obturation et l'ouverture afin d'exposer correctement les vues. Ce programme performant permet au photo- graphe de se consacrer librement à la composition sans se soucier des détails techniques. Les valeurs de vitesses et d'ouverture de l'exposition sont affichées sur l'écran lorsque le déclencheur est enfoncé à mi-course. Si ces valeurs de vitesses et d'ouverture s'affichent en rouge, cela indique que la luminosité de la scène cadrée est en dehors de la plage de couplage de l'appareil.

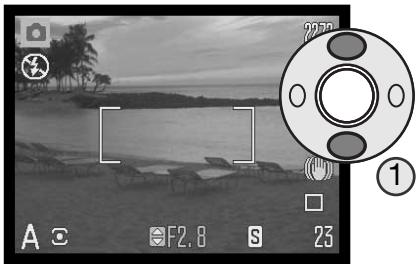

Mode d’exposition Priorité à l’ouverture (A)

Le photographe choisit l'ouverture et l'appareil règle automatiquement la vitesse correspondante pour la bonne exposition. En mode priorité à l'ouverture, la valeur d'ouverture s'affiche à l'écran en bleu et un icône en forme de double-flèche appa- raît à côté. Le mode flash peut être réglé sur flash forcé, flash forcé avec réduction d'yeux rouges ou synchro lente avec réduction des yeux rouge (p. 26).

Agir sur les touches haut/bas du contrôleur (1) pour régler l'ouverture. La valeur d'ouverture peut être modi- fiée par demi-valeurs. Appuyer à mi-course sur le déclencheur pour activer le système d'exposition : la vitesse correspondante s'affiche alors à l'écran.

Comme l'ouverture maximale n'est pas la même en position grand-angle ou téléobjectif du zoom, elle est automatiquement décalée lors du zooming. Si la valeur d'ouverture est en dehors de la gamme de vitesses correspondantes, l'affichage de la vitesse apparaît en rouge à l'écran.

Mode d’exposition Priorité à la vitesse (S)

Le photographe choisit la vitesse et l'appareil règle automatiquement l'ouverture BE correspondante pour la bonne exposition. En mode priorité à la vitesse, la valeur de Gs)D @\ vitesse s'affiche à l'écran en bleu et un icône en forme de double-flèche apparaît à rs, côté. La vitesse peut être réglée entre 1/1000 s et 15 secondes. Si la vitesse nécessaire est en dehors de la plage d'ouverture, l'ouverture affichée passe en

rouge. Le mode flash peut être réglé sur flash forcé, flash forcé avec réduction d'yeux rouges ou synchro lente avec réduction des yeux rouge (p. 26).

Q Agir sur les touche haut/bas du contrôleur (1) pour régler la vitesse. Appuyer à mi-course sur le déclencheur pour activer le système d'exposition : l'ouverture correspon- dante s'affiche alors à l'écran.

La vitesse d'obturation et l'ouverture n'agissent pas seulement sur l'exposition. La vitesse a une action sur le rendu d'un sujet mobile (figé et net ou flou avec un effet de filé). L'ouverture contrôle la répartition de la netteté en avant et en arrière du sujet mis au point (profondeur de champ). Pour davantage de détails, voir page 68.

Mode d’exposition Manuel (M)

Le mode manuel permet la sélection indépendante des deux paramètres vitesse et

OBAN ouverture. Ce mode débraye le système d'exposition automatique et laisse au S\ photographe le contrôle total du réglage d'exposition. T Agir sur les touches haut/bas du contrôleur pour changer

Agir sur les touches gauche/droite du contrôleur pour changer l'ouverture.

Toute modification de l'exposition ne sera pas visible sur l'affichage en temps réel du moniteur de l'appareil. L'affichage de la vitesse et de l'ouverture passe en couleur rouge si l'image est significati- vement sous ou sur-exposée. Si le moniteur ACL est noir, augmenter le niveau d'exposition pour faire apparaître l'image. Si l'écran est blanc, diminuer le niveau d'exposition. Lorsque le déclencheur est pressé à mi-course, la luminosité de l'image en cours d'affichage peut varier lors de la mise au point.

En mode d'exposition manuel, le réglage automatique de sensibilité de l'appareil est fixé sur la valeur 100 ISO. Cette sensibilité peut être modifiée dans la partie 3 du menu du mode Enregistrement (p.62). Le mode flash peut être réglé sur flash forcé, flash forcé avec réduction d'yeux rouges ou synchro lente avec réduction des yeux rouges (p. 26), mais l'affichage en temps réel du moniteur ne montre pas l'effet du flash sur l'image.

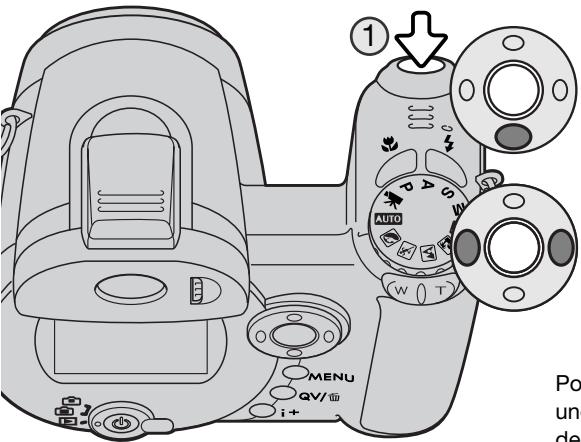

Les poses longues peuvent être effectuées en mode Manuel. Il est possible de commander des poses allant jusqu'à 30 secondes. L'utilisation d'un trépied est recommandée. Le système d'exposition de l'appareil ne permet pas de déterminer l'exposition en pose longue. Un posemètre indépendant doit être utilisé.

Agir sur la touche bas du contrôleur pour faire descendre la valeur de vitesse sous 15 secondes pour afficher “T”.

Régler l'ouverture avec les touches gauche/droite du contrôleur.

Pour prendre la photo, appuyer sur le déclencheur (1) une première fois pour lancer l'exposition. Appuyer dessus à nouveau pour terminer la pose.

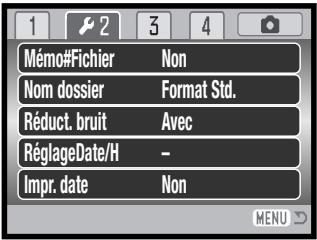

Durant la pose, un message est affiché. Le traitement de réduction du bruit est appliqué à l'image après son exposition. II peut être désactivé dans la partie 2 du menu Réglages (p.90).

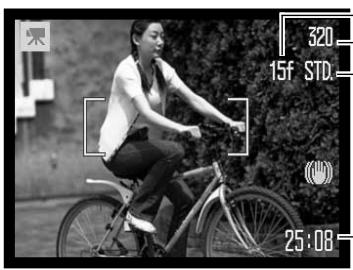

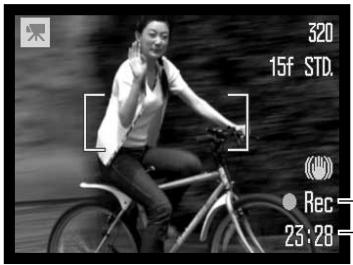

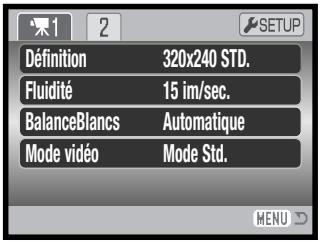

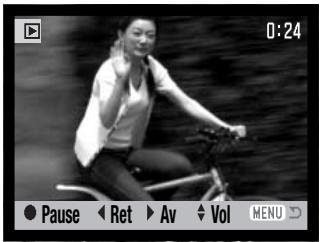

Enregistrement de vidéos

Cet appareil peut enregistrer des vidéos numériques avec accompagnement sono- re. La durée totale d'enregistrement varie avec la qualité d'image et la cadence d'acquisition des vues, voir page 66. Le zoom optique et le zoom numérique, la correction d'exposition et les modes macro peuvent être utilisés. D'autres modifi- cations peuvent être effectuées dans le menu Enregistrement vidéo (p. 44).

El Définition d'image

Avant l'enregistrement, le compteur de vues indique le temps maximum en secondes disponible pour le clip vidéo.

Durée d'enregistrement

Cadrer comme indiqué dans le chapitre de base sur l'enregis- trement (p. 22). Appuyer à mi-course sur le déclencheur pour effectuer la mise au point et l'exposition. Appuyer à fond sur le déclencheur pour lancer l'enregistrement.

PANN L'appareil continue à faire la mise au point pendant l'enregistre- ment. L'appareil enregistre jusqu’à la fin du temps disponible ou jusqu'à une nouvelle pression sur le déclencheur.

[0] CLS Indicateur d'enregistrement D Temps restant

Le bruit du zoom optique utilisé pour l'enregistrement risque d'être perceptible lors du de la relectu- re.

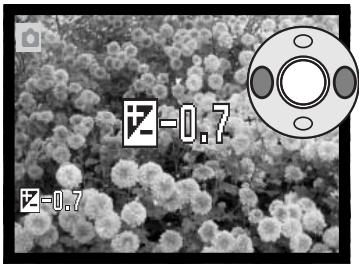

Correction d'exposition

L'exposition peut être corrigée afin de surexposer ou sous-exposer volontairement l'image jusqu'à plus ou moins 2 IL par incréments de 1/3 d’IL. La correction d'exposition peut être appliquée uni- quement dans les modes programmes-résultats, P, À et S. Avec les programmes-résultats, la cor- rection d'exposition est réinitialisée lorsque le sélecteur de mode est tourné sur une autre position où si l'appareil est mis hors tension. En mode P. À et S, la correction d'exposition appliquée reste active jusqu'à sa réinitialisation.

Pour appliquer une correction d'exposition, appuyer sur la touche gauche ou droite du contrôleur. L'écran de correction d'exposition apparaît.

Agir sur les touches gauche/droite du contrôleur pour régler la valeur de correction d'exposition. L'effet de la correction est directement visible sur l'image affichée à l'écran.

Appuyer à mi-course sur le déclencheur ou au centre du contrôleur pour valider le réglage.

La valeur de correction est indiquée en IL (p. 53). Une fois la correction réglée, l'affichage de la vitesse et de l'ouverture tiennent compte de cette correction. Comme la valeur d'exposition peut être ajustée par fins incréments (1/8 IL), il est possible que les valeurs de vitesse et d'ouverture affi- chées ne changent pas malgré la correction. L'icône de correction d'exposition reste affiché à l'écran quelle que soit la valeur de correction tant que celle-ci n'est réglée sur zéro.

La correction d'exposition est utilisée lorsque l'exposition déterminée par l'ap pareil risque de ne pas être celle souhaï tée pour un rendu d'image particulier. Dans les images exemples ci-contre, l'eau sombre provoque une surexposi- tion et l'image est trop claire, voire déla- vée. En corrigeant cette exposition, les feuilles sont plus détaillées et les pierres et l'eau plus saturées.

Sélection de la zone de mise au point

En prise de vues photo, il est possible de sélectionner une zone de mise au point. Avec l'enregistre- ment automatique et les programmes-résultats numériques, la sélection de zone de mise au point est réinitialisée lorsque le sélecteur de mode d'exposition est changé de position ou si l'appareil est mis hors tension. En modes d'exposition P, À, S et M, la zone de mise au point sélectionnée reste la zone active jusqu'à ce qu’elle soit réinitialisée.

Appuyer au centre du contrôleur et maintenir la pression jusqu'à ce que les cinq zones de mise au point soient affichées.

Agir sur les touches gauche/droite du contrôleur pour illuminer la zone AF ponctuelle souhaitée. La zone active est illuminée en bleu.

Appuyer à mi-course sur le déclencheur ou appuyer au centre du contrôleur pour sélectionner la zone souhaitée. Les quatre autres zones disparaissent. Le contrôleur peut être utilisé pour d'autres opérations uniquement lorsque la zone de mise au point a été sélec- tionnée.

Effectuer la prise de vue comme expliqué dans le chapitre enregistre- ment basique : appuyer à mi-course sur le déclencheur pour mémori- ser la mise au point et l'exposition. Appuyer à fond sur le déclen- cheur

pour prendre la photo.

Une fois qu'une zone AF ponctuelle est sélectionnée, elle reste active même après la prise de vue. Appuyer et maintenir la touche centrale du contrôleur pour revenir à la plage AF large.

Montage d’un flash accessoire

Pour augmenter les possibilités de l'appareil, il est possible de lui adjoindre un flash accessoire {vendu séparément). Toujours retirer le flash lorsque l'appareil n’est pas utilisé. Replacer le capot sur la griffe porte-accessoires pour protéger les contacts.

Retirer le capot de la griffe porte-accessoires comme indi- qué ci-contre. Monter le flash accessoire sur la griffe en le faisant coulisser vers l'avant jusqu'en butée.

—— Système d'accessoires

Les flashes Konica Minolta suivants sont compatibles avec l'appareil : Flash Maxxum/Program 2500 (D) Flash Maxxum/Program 3600HS (D) Flash Maxxum/Program 5600HS (D)

— Notes sur le flash

Lors de l'utilisation d’un flash accessoire, l'appareil photo utilise la mesure TTL avec pré-éclair pour déterminer l'exposition.

Les modes flash disponibles lors de l'utilisation d'un flash accessoire dépendent du mode d'exposition. Le flash auto ne peut être utilisé qu'en modes auto, programme (P) et programmes-résultats numériques. Le flash forcé et la synchro lente peuvent être utilisés avec tous les modes d'expo- sition, excepté le mode vidéo. Le mode réduction des yeux rouges n'est pas utilisable. I n'est pas nécessaire car l'importante distance entre le réflecteur du flash et l'axe optique empêche l'apparition du phénomène.

Les câbles pour flash détaché et les accessoires flash ne sont pas compatibles avec cet appa- reil. Le diffuseur macro CD-1000 peut être utilisé mais la vitesse d’autofocus est réduite.

Navigation dans les menus d’enregistrement

Le menu d'enregistrement affiché varie selon la position du sélecteur de mode d'exposi- tion. IL y a 4 menus selon que le mode sélectionné est l'enregistrement automatique, l'enregistrement vidéo, un programme-résultat numérique ou les modes d'exposition P, AS et M.

Une pression sur la touche Menu (1) active ou désactive le menu. Les 4 touches du contrôleur (2) déplacent le curseur dans le menu. La pression sur la touche centrale du contrôleur valide un régla-

O Activer le menu par la touche Menu.

Dans le menu P À, S et M, agir sur les touches gauche/droite du contrôleur pour surli- ] _ gner l'onglet de menu souhaité. Le menu change selon que les onglets sont surlignés.

Agir sur les touches haut/bas pour naviguer dans les options de menu. Surligner l'option dont le réglage doit être modifié.

L'option de menu à modifier étant surlignée, appuyer sur la touche droite du contrôleur : les réglages sont affichés et le réglage en cours est surligné. Pour revenir aux options du menu, appuyer sur la touche gauche.

Agir sur les touches haut/bas pour surligner le nouveau réglage.

Appuyer sur la touche centrale du contrôleur pour valider le réglage surligné. Certaines options ouvrent un écran de sélection.

Une fois qu'un réglage a été sélectionné, le pointeur revient aux options du menu et le nouveau réglage est affiché. D'autres changements peuvent être effectués. Pour revenir en mode Enregistrement, appuyer sur la touche Menu.

ModeAutofocus AF ponctuel

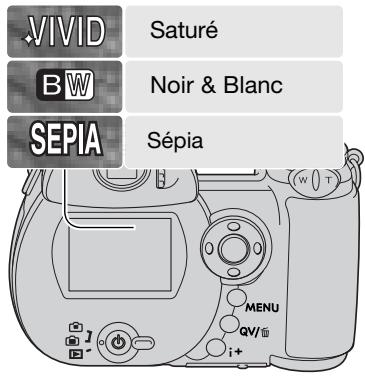

Mode couleur Naturel

Définition 2H Qualité Standard

ModeAutofocus AF ponctuel

TUP Prog.Res Auto Avec

Aluidité 15im/sec. Menu enregistrement auto Menu programme-résultat numérique] CEST] Mode vidéo Vidéo STD.

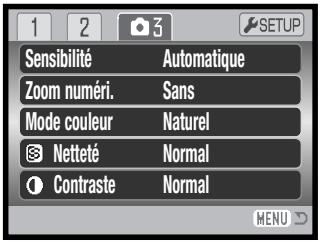

PASM Entraînement Simple ModeAutofocus AF ponctuel Sensibilité Automatique

Définition 27274 AF permanent Arrêt

Qualité Standard Mode flash À More couleur Naturel BalancBlancs Auto Correc flash 0 Neteté Normal

% Fonc.Touches Mode flash ‘Type mesure Multizones @ Contraste Normal

Menu des modes d'exposition P, A, S et M Index des pages des fonctions de menu

Sélection auto de Prog.Rés, 56 Mode mise au point, 57 Qualité, 54

Mode couleur, 63 Fluidité, 66 Qualité (vidéo), 66 Contraste, 63 AF continu, 60 Sensibilité, 62

Zoom numérique, 56 Taille d'image, 54 Netteté, 64

Mode d'acquisition, 46 Fonction clé, 65 Balance des blancs, 58 Correction d'exposition au flash, 60 Mode mesure, 61

Mode flash, 60, 26 Mode vidéo, 67

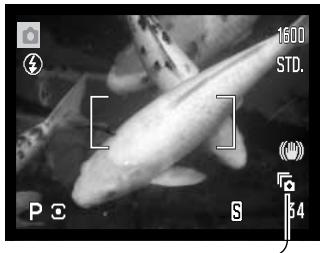

Modes d’entraînement

Le mode d'entrainement contrôle la cadence et la méthode d'acqui- sition des images. Le mode d'entraînement est réglé dans tous menus, excepté dans le menu vidéo. Avec l'enregistrement auto et les programmes-résultats numériques, le mode d'entraînement est réinitialisé en vue par vue lorsque le sélecteur de mode d'exposition est tourné ou si l'appareil est mis hors tension. En modes d'exposi- tion P. À, S et M, le mode d'entraînement reste actif tant qu'il n'est pas modifié. Se référer aux chapitres suivants pour la description des modes d'entraînement.

Simple - Chaque déclenchement correspond à l'acquisition d'une image (p. 22).

Retardateur - Diffère le moment du déclenchement. Utile pour l’auto-portrait.

En continu - Avance continue et enregistrement continu d'images, lorsque le déclencheur est maintenu appuyé.

En continu UHS - pour enregistrer 15 images de format 1280 x 960 à 10 im/s lorsque le déclencheur est appuyé et maintenu enfoncé.

Progressif — pour photographier en continu, déclencheur maintenu enfoncé. Le relâche- ment du déclencheur assure l'enregistrement des 5 dernières vues.

Progressif UHS -— pour enregistrer en continu des images 1280 x 960 à 10 im/s. Le relà- chement du déclencheur enregistre les 15 dernières vues.

Bracketing - Permet d'enregistrer une série de 3 vues présentant un écart d'exposition entre elles.

46 IREGISTREMENT AVANCÉ

Utilisé notamment pour l'auto-portrait, le retardateur permet de différer d'environ 10 secondes l'ob- turation effective du moment où l'on appuie sur le déclencheur. Le retardateur est sélectionné dans la partie 1 des menus d'enregistrement (p. 44).

L'appareil étant monté sur un trépied, composer l'image afin que le sujet principal soit dans la plage AF. Appuyer à mi-course sur le déclencheur pour mémoriser la mise au point et l'exposition (1). Appuyer à fond sur le déclencheur pour lancer le décompte du retardateur (2).

Comme l'exposition et la mise au point sont déterminées à la pression à mi-course sur le déclencheur, ne pas se pla- cer devant l'objectif durant cette opération. Toujours véri- fier que la mise au point est bien effectuée en contrôlant l'indicateur avant de lancer le décompte (p. 25).

Le décompte du retardateur est affiché sur l'écran. Pendant le décompte des 10 secondes, le témoin du retardateur situé en façade de l'appareil (3) clignote et est accompagné d'un signal audio. Quelques secondes avant l'obturation, il se met à clignoter rapidement. Puis il reste allumé juste avant l'obturation. Pour arrêter le décompte, pousser le curseur de zooming vers la droite ou la gauche. Après obturation, le mode retardateur est remplacé par le mode vue par vue. Le signal sonore peut être désactivé dans la partie 3 du menu Réglages (Setup) (p. 93). La partie 4 du menu permet de modifier le délai du retardateur à 2s (p. 95).

Le retardateur peut être utilisé pour réduire le bougé de l'appareil en pose longue. L'appareil étant monté sur trépied, les prises de vues de sujets immobiles (paysages, objets immobiles) peuvent être effectuées avec le retardateur. Comme il n'y a pas de contact de l'opérateur avec l'appareil durant la pose, il n'y a pas de risque de faire bouger l'appareil. 2 secondes suffisent dans ce cas.

Utilisation des modes d’entraînement en continu

Les modes de prise de vues en continu permettent d'enre- gistrer plusieurs images en conservant le déclencheur enfon- cé. Ces modes sont réglés dans la partie 1 des menus d'en- registrement.

% FoncTouches | Bracketing

Immédiatement après avoir sélectionné l'option En continu dans le menu, un écran de sélection est affiché avec deux choix : standard ou UHS (ultra-rapide). Utiliser les touches gauche/droite du contrôleur pour confirmer le choix. Appuyer sur la touche centrale du contrôleur pour régler le mode d'entraînement affiché dans le coin inférieur droit de l'écran. Appuyer sur la touche Menu pour annuler l'opération sans changer le mode d'entraînement.

Composer la photo comme expliqué dans la section Enregistrement basique (p.22).

Appuyer à mi-course sur le déclencheur (1) pour mémoriser la mise au point et l'exposition pour la série.

Appuyer à fond sur le déclencheur (2) pour commencer à prendre les photos. La mise au point est mémorisée sur la première photo. Tant que le déclencheur est maintenu enfoncé, l'appareil poursuit la prise de vues en continu jus- qu'à ce que la quantité de vues maximale ait été atteinte ou que le déclencheur ait été relâché.

Le nombre maximum de photos réalisées et la cadence d'entraînement dépendent du mode de prise de vues en continu sélectionné. Voir les notes page ci-contre.

Notes sur l'entraînement en continu

Eh ENTRAÎNEMENT EN CONTINU Le mode d'entraînement en continu permet de capturer des images au format 2272 x 1704 à la vites- se de 2,5 im/s ou à 2,2 im/s aux autres formats. La mise au point et l'exposition sont ajustées pour chaque image lorsque le mode AF continu est utilisé, mais ce mode réduit la vitesse de capture. Le témoin de piles faibles ou l'usage du flash réduit également la vitesse de capture des images.

Le tableau ci-dessous indique le nombre maximal d'images capturées.

Qualité Définition 2272 X 1704 1600 X 1200 1280 X 960 640 X 480 Fin 2 5 11 60 Standard 5 6 50 97 Économique 5 51 72 115

fh,_ ENTRAÎNEMENT EN CONTINU UHS La prise de vues en continu UHS permet de réaliser jusqu'à 15 photos 1280 x 960 à la vitesse de 10 images par seconde quel que soit le réglage de qualité d'image. Le flash et le zoom numérique ne peuvent être utilisés. Ce mode ne peut pas être utilisé lorsque que le témoin de piles faibles est affiché à l'écran.

La vitesse d'obturation doit être de 1/20e de seconde ou plus rapide. Des sources lumineuses très

fortes risquent de causer des traînées sur l'image. Des zones sombres dues à des pertes de don- nées peuvent également apparaître.

Utilisation des modes d’entraînement progressif

Les modes d'entraînement progressif permettent d'enregis-

trer continuellement des images en maintenant le déclen-

cheur appuyé. Lorsque le déclencheur est relâché, les der- JLELISSEL

nières images enregistrées dans la mémoire tampon de l'ap- PRE pareil photo sont sauvegardées. Ces modes sont réglés Qualité

dans la section 1 des menus d'enregistrement. BalaceBlancs

% FoncTouches | Bracketing

Immédiatement après avoir sélectionné l'option d'entraîne- ment progressif dans le menu, un écran de sélection est affi- ché avec deux choix : standard ou UHS (uitra-rapide). Utiliser les touches gauche/droite du contrôleur pour confir- mer le choix. Appuyer sur la touche centrale du contrôleur pour régler le mode d'entraînement affiché dans le coin infé- rieur droit de l'écran. Appuyer sur la touche Menu pour annuler l'opération sans changer le mode d'entraînement.

Composer la photo comme expliqué dans le chapitre Enregistrements basique (p.22). Appuyer à mi-course sur le déclencheur (1) pour mémoriser l'exposition et la mise au point pour la série.

Appuyer à fond sur le déclencheur et le maintenir (2) pour commencer à prendre des photos ; la mise au point est mémorisée sur la première photo. Tant que le déclencheur est maintenu enfoncé, l'appareil continue les enregistre- ments.

Relâcher le déclencheur (3) pour sauvegarder les images dans la mémoire tampon de l'appareil. Le nombre maximum de vues réalisées et la cadence d'entraînement dépendent du mode d'entraînement progressif sélectionné. Voir page suivante.

Notes sur l’entraînement progressif

L'entraînement progressif est plus avantageux que la prise de vues en continu puisqu'il permet d'enregistrer des vues sans avoir à anticiper sur le moment où l'événement attendu se réalisera. Maintenir le déclencheur enfoncé pour commencer la prise de vues, puis, lorsque l'événement se produit, relâcher le déclencheur pour enregistrer la série des dernières vues qui le contiennent.

Il n'est pas possible d'utiliser le flash. Ces modes ne peuvent pas être utilisés lorsque que le témoin de piles faibles est affiché à l'écran.

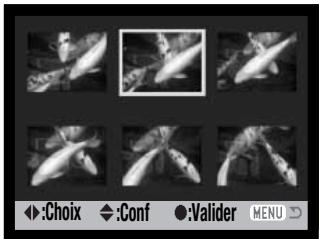

Lorsqu'une série d'images est capturée, une vignette de chaque image s'affiche dans un index au fur et à mesure de son enregistre- ment.

F5 ENTRAÎNEMENT PROGRESSIF L'entraînement progressif standard permet d'enregistrer les cinq dernières images stockées dans la mémoire tampon de l'appareil. La vitesse de capture est d'environ 2.5 im/s au format 2272x1704. La mise au point et l'exposition sont ajustées pour chaque image lorsque le mode AF continu est utilisé. La vitesse d'obturation doit être de 1/30e de seconde ou plus rapide.

ENTRAÎNEMENT UHS PROGRESSIF L'entraînement progressif UHS permet d'enregistrer jusqu'à 15 images de format 1280 x 960 à la vitesse de 10 im/s, quel que soit le réglage de qualité de l'image. Le zoom numérique ne peut être utilisé. La vitesse d'obturation doit être de 1/20e de seconde ou plus rapide.

Des sources lumineuses très fortes risquent de causer des traïnées sur l'image. Des zones sombres dues à des pertes de données peuvent également apparaître.

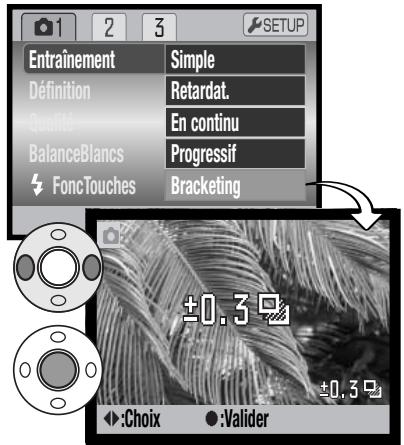

Ce mode réalise automatiquement une série de 3 vues suc- cessives de la scène cadrée. Le bracketing est une méthode permettant de réaliser trois vues du même sujet mais avec un léger écart d'exposition entre elles. Le mode bracketing est sélectionné dans la partie 1 des menus d'enregistrement.

Immédiatement après la sélection du mode bracketing, un écran de sélection s'affiche afin de permettre la sélection de l'incrément de bracketing.

Utiliser les touches gauche et droite du contrôleur pour sélectionner la valeur souhaitée. Appuyer sur la touche cen- trale du contrôleur pour la valider. Pour modifier la valeur d'écart, sélectionner à nouveau le mode Bracketing dans le menu.

Composer l'image comme décrit dans le chapitre des opé- rations de base (p. 22).

Appuyer à mi-course sur le déclencheur (1) pour mémoriser la mise au point et l'exposition du sujet pour la série.

Appuyer à fond sur le déclencheur et le maintenir enfoncé (2) pour réaliser les trois vues successives. La mise au point est mémorisée sur la première image.

[Ercontnu % FoncTouches Bracketing

Le nombre de vues restantes de la série est affiché sur l'écran

près de l'indicateur de bracketing. Si la mémoire est pleine où

si le déclencheur est relâché avant que la série soit terminée,

l'appareil est réinitialisé et la série doit être entièrement recom- Nombre de vues de la mencée. Si le témoin rouge de pile faible apparaît, le mode série de bracketing bracketing est annulé. Le flash ne peut pas être utilisé en mode bracketing.

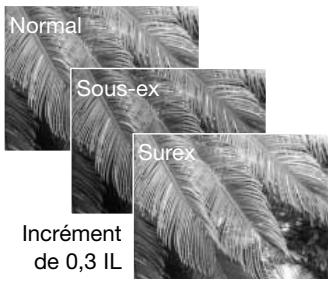

L'ordre d'une série de bracketing est exposition normale, sous-exposition, et surexposition. Le bracketing d'exposition peut être réglé par incréments de 0,3, 0,5, ou 1 IL. Plus la valeur est élevée, plus la différence d'exposition entre les images de la série bracketing est importante.

de 0,3 IL Si la correction d'exposition est utilisée (p. 41), la série de bracketing est effectuée en relation avec cette correction. En conditions de correction extrême, l’une des vues de la série peut ne pas être valable parce que son exposition théorique est en dehors de la plage d'exposition de l'appareil.

Qu'est-ce qu’un IL ? +2.01L 4 fois plus de lumière

Un IL correspond à un Indice de Lumination. #10 IL 2 fois plus de lumière Chaque changement d’un IL entraîne une 40.0 IL Exposition nominale

modification de l'exposition de l'équivalent OStEON EE CV ItIÉMOINSIASlUM ITEM) d'un facteur 2x. _ 20IL 4foismoinsdelumière

Définition et qualité d’image

Le changement de la définition de l’image agit sur le Nombre de pixels

nombre de pixels qui composent cette image. Plus la déti- Ecran ACL hor. x vert.) nition est élevée, plus le fichier-image est volumineux. Le 2272 2272 X 1704 choix de la définition doit s'effectuer en fonction de l'util-

sation finale de l'image. La faible définition convient à une 1600 1600 X 1200 utilisation sur Internet, la haute définition convient à l'im- 1280 1280 X 960 pression. 640 640 X 480

Standard - réglage par défaut (JPEG) EX Economique - fichiers les plus compacts (JPEG)

STD RS Fin - image JPEG de haute qualité.

La qualité d'image correspond au contrôle du taux de compression de l'image mais n'a pas d'effet sur le nombre de pixels qui la composent. S'il est nécessaire de ménager la capacité de la carte mémoire, il est recommandé d'utiliser le mode Économique. Le mode Standard est suffisant pour un usage courant. Le mode Fin produit la qualité d'image la plus élevée et les fichiers les plus volumi- neux.

La définition et la qualité d'image doivent être réglées avant la prise de vue. Les modifications de définition d'image sont affichées sur l'écran ACL. Les changements effectués ont une incidence sur tous les modes d'exposition excepté le mode vidéo La définition et la qualité d'image doivent être réinitialisées manuellement. Voir à ce sujet la navigation dans le menu du mode Enregistrement page 44.

Si la qualité ou la définition de l'image sont modifiées, le compteur de vues affiche le nombre approximatif d'images pouvant être enregistrées sur la carte mémoire pour ce réglage modifié. Une carte mémoire peut contenir des images de définition et de qualité différentes. Le nombre d'images pouvant être enregistrées sur la carte est déterminé par la taille des fichiers-image et la capacité de la carte. La taille effective du fichier est elle-même déterminée par la nature de la scène photogra- phiée, certains sujets pouvant être davantage compressés que d’autres. Voir le tableau page sui- vante.

Qualité Définition 2272 x 1704 1600X 1200 1280X960 640 X 480

Fin 2100 Ko 1050 Ko 680 Ko 320 Ko Standard 1050 Ko 660 Ko 420 Ko 240 Ko Economique 570 Ko 390 Ko 300 Ko 160 Ko Fin 6 14 23 50 Standard 14 23 38 67 Economique 27 ai 53 100 Notes

Le compteur de vues indique le nombre approximatif d'images pouvant être enregistrées sur la carte mémoire selon les réglages de définition et de qualité en cours. Si les réglages sont modifiés, le compteur de vues ajuste automatiquement ses indications en conséquence. Comme ce compteur de vues considère des tailles de fichiers approximatives, l'image réelle- ment enregistrée après modification peut ne pas avoir d'incidence sur l'indication du compteur de vues ou peut diminuer le nombre de plus d'une unité. Lorsque le compteur affiche zéro, il n'est plus possible d'enregistrer d'image avec les réglages en cours. La modification de ces réglages peut permettre d'enregistrer une ou plusieurs images supplémentaires sur la carte.

Sélection Auto DSP (Programmes-résultats)

La sélection automatique de programme-résultat numérique (DSP) Enraïnement __ Simple

peut être annulée dans le menu Enregistrement auto. Lorsqu'elle est annulée, le mode d'exposition programme est activé. Si l'appareil Qualité Standard

est mis hors tension, la sélection automatique de programme-résul-

tat numérique est réactivée. PEL)

Zoom numérique Le zoom numérique est activé dans tous les menus d'enregistrement (p. 44).

Le zoom numérique augmente le potentiel téléobjectif du zoom optique jusqu'à 4x par incrément de 0,2x. La transition entre zoom optique et zoom numérique est continue. Lorsque le zoom numérique est activé, l'agrandissement de l'image est affiché sur l'écran ACL et les zones AF se transforment en une seule plage. Étant donné le fort grossissement obtenu, l’utilisation d'un trépied est recomman- dée.

Echelle de zooming Le zoom numérique est commandé par le Grossissement levier de zooming (1). Le pousser vers la droite (M) pour zoomer en position télé maxi du zoom optique. L'agrandissement du zoom numérique est affiché en haut de l'écran ACL. Pousser le levier vers la gauche (W) pour zoomer en arrière (grand-angle). Une fois le zooming effectué, l'échelle de zooming est affichée brièvement. La partie jaune indique la plage du zoom numérique.

Les images enregistrées avec le zoom numé- PE rique sont interpolées pour correspondre à la

ECS taille d'image cadrée. Ces images perdent une SE TO Ke 20 partie de leur qualité intrinsèque.

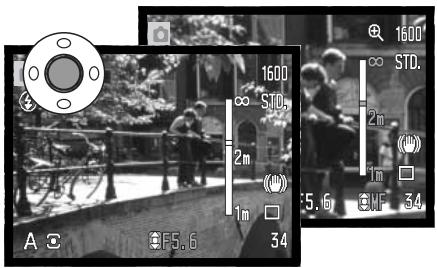

Modes de mise au point

Cet appareil permet une mise au point autofocus ou manuelle. Le mode de mise au point doit être activé séparément dans les menus de mode d'exposition programme-résultat, de mode vidéo, ou des modes d'exposition P, À, S et M. Lors de l’utilisation d'un programme-résultat numérique, le mode de mise au point est réinitialisé lorsque l'appareil est mis hors tension.

Avec les modes d'exposition P. A, S, et M ou en enregistrement vidéo, dans la partie 2 du menu (p. 44). AF vue par vue, (S à, l'écran), permet de mémoriser la mise au point avant l'enregistrement de l'image, voir la partie Enregistrement basique. L'AF continu, (C à l'écran), permet d'effectuer une mise au point constante. En enregistrement photo, l'appareil poursuit la mise au point tant que le déclencheur est pressé à mi-course. En enregistrement vidéo, la mise au point est mémorisée lorsque le déclencheur est pressé à mi-course, mais est continuelle- ment ajustée pendant l'enregistrement.

Indicateur de mode de mise au point

Indicateur d'agrandissement Echelle de mise

En mise au point manuelle, une échelle indique la distance approxi- au point manuelle

mative du sujet. Cette échelle change en fonction de la plage de mise

Agir sur les touches haut/bas du contrôleur pour faire la mise au point. Lors de la mise au point, l'image à l'écran est automatiquement agrandie au coefficient maxi de 2,5x selon le réglage du zoom numé- rique. L'image revient à son cadrage normal au bout de 2 secondes

en cas de zooming ou lorsque le déclencheur est pressé à mi-course.

En mode priorité à l'ouverture ou manuel (p. 36-38) et en mise au point manuelle, appuyer sur la touche centrale du contrôleur pour commuter entre l’utilisation des touches haut/bas pour faire la mise au point ou pour régler l'exposition. La fonction active est indiquée en bleu.

La balance des blancs est la capacité pour l'appareil de produire un rendu neutre pour différents types d'éclairage. Son effet est à peu près semblable à celui qui consiste à utiliser un film lumière du jour ou tungstène en photographie argentique ou bien à utiliser des filtres de correction de températu- re de couleur. Si un réglage autre que la balance auto est sélectionné, un icône s'affiche à l'écran. Le réglage de balance de blancs s'effectue indépendamment dans la partie 1 des menus des modes vidéo, P, À, S et M (p. 44).

Balance des blancs automatique

La balance des blancs automatique compense la température couleur de la scène cadrée. Dans la plupart des cas, le réglage auto est bien adapté à l'obtention de bons résultats, y compris avec des éclairages composés de sources lumineuses multiples. Lorsque le flash intégré est utilisé, la balan- ce des blancs est réglée en fonction de la température couleur de l'éclair du flash.

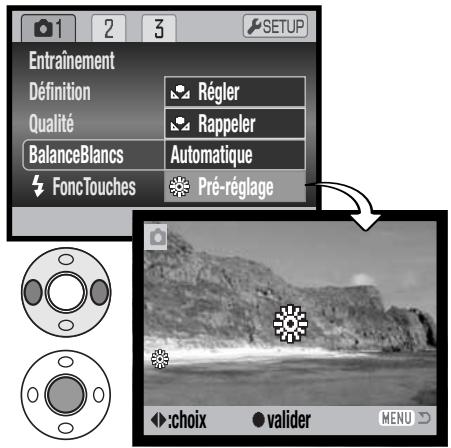

Balance des blancs préréglée foi 2 3 |

Les préréglages de balance des blancs doivent être Entrainement effectués avant la prise de vues. Une fois effectués, Définition leur effet est immédiatement visible sur l'écran ACL. Qualité

Immédiatement après la sélection de l'option de balan- ce des blancs préréglée dans le menu, un écran de sélection apparaît.

Appuyer sur les touches gauche/droite du contrôleur pour sélectionner la balance des blancs préréglée. Appuyer sur la touche centrale du contrôleur pour la confirmer. Les différentes options ci-dessous sont dis- ponibles :

Lumière du jour — Pour l'extérieur par temps ensoleillé.

Nuageux — Pour l'extérieur par temps Fluorescent — Pour l'intérieur sous éclai- gris. rage fluorescent (tubes).

Tungstène - Pour l'intérieur, sous éclai- ta Flash - pour l'utilisation du flash intégré.

rage incandescent (lampes à filament).

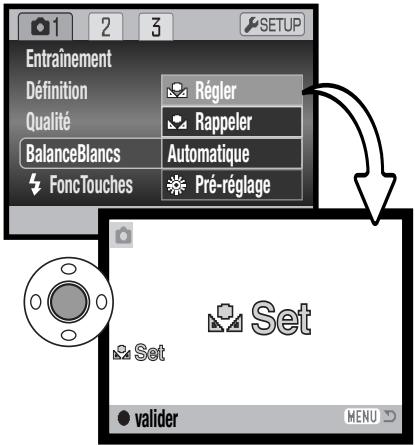

Balance des blancs personnalisée

La balance des blancs personnalisée permet de calibrer l'appareil en fonction d'un éclairage spéci- fique. Le réglage personnalisé peut être réutilisé à plusieurs reprises. La balance de blancs person- nalisée est très utile en condition d'éclairage particulier ou pour un contrôle précis du rendu de cou- leurs. L'objet de référence utilisé pour faire la calibration doit être neutre. Une feuille de papier blanc constitue une surface idéale qui, de plus, peut être facilement transportée dans un fourre-tout.

Pour calibrer l'appareil, sélectionner Réglage personnalisé dans l'option de balance des blancs dans la partie 1 des Entrainement

menus des modes vidéos P. À, S et M (p. 44). L'écran de [rm

balance personnalisée apparaît.

(BalanceBlancs # FoncTouches

Cadrer entièrement sur l’objet blanc de référence. Il n'est pas nécessaire de faire la mise au point. Appuyer sur la touche centrale du contrôleur pour effectuer la calibration où appuyer sur la touche Menu pour annuler l'opération.

L'image en cours d'affichage reflète les effets du nouveau réglage de balance des blancs. Le réglage personnalisé reste actif jusqu'à ce qu'une nouvelle calibration soit effec- tuée ou que le mode de réglage de balance des blancs soit modifié.

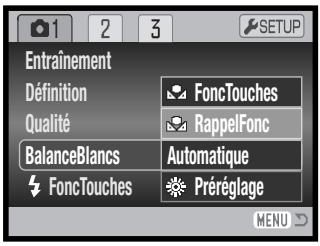

Pour rappeler le réglage personnalisé, sélectionner “Rappeler” dans l'option balance des blancs du menu. Le précédent réglage person-

nalisé est alors appliqué. Le même réglage de balance des blancs Fialientat personnalisé est possible et accessible depuis les menus des Définition aa FoncTouches modes vidéo, P, À, S et M. Qualité

(BalanceBlancs Automatique

4 FoncTouches Préréglage

Autofocus en continu

En autofocus continu, le système autofocus fait la mise au point en continu afin de conserver à l'écran une image parfaitement nette. Ceci réduit également le temps de mise au point entre deux vues. Lorsque l'appareil est en mise au point manuelle, l'AF en continu est désactivé. Désactiver l'AF en continu permet également d'économiser l'énergie. L'AF en continu peut être activé/désacti- vé dans la partie 2 des menus des modes P. À, S et M (p. 44).

L'AF en continu est actif quel que soit l'option du menu, lors de prises de vue macro en Enregistrement Auto, en programmes résultat, en programme résultat sport numérique ou en enre- gistrement vidéo. Lorsque le témoin de piles faibles passe au rouge, l'AF en continu est désactivé.

Mode flash Les modes flash peuvent être changés dans la partie 2 des menus ModeAutofocus AF Ponctuel

P. A, S et M (p.44). Cette option du menu est utilisée pour modifier (HTC TE

le mode flash lorsqu'une autre fonction est assignée à la touche Mode flash Auto

mode flash (voir page 65 sur la fonction personnalisation). Pour Comes ash 0 plus de détails sur les modes flash, se référer à la page 26. pme Mie —

Correction d’exposition au flash

La correction d'exposition au flash permet d'augmenter ou de diminuer l'exposition (par le flash intégré) jusqu'à 2 IL en référence

à l'exposition en lumière ambiante. Modeautofocus

AF permanent Sélectionner l'option de correction d'exposition au flash dans la Mod flash 2-+2 partie 2 des menus des modes P. À, S et M (p; 44). Agir sur les Corec flash : touches haut/bas du contrôleur pour régler la valeur de correction. Jrrprr

Appuyer au centre du contrôleur pour la valider. Si une valeur autre D.

que 0.0 est sélectionnée, un indicateur d'avertissement s’affiche sur l'écran ACL.

Correction en Sans correction Correction en sous- Sans flash surexposition exposition

La correction d'exposition au flash modifie le ratio entre l'exposition par la lumière ambiante et celle assurée par l'éclair du flash. Par exemple, lorsque le mode flash forcé est utilisé pour réduire les ombres portées sur le sujet par une illumination directe par le soleil, la correction d'exposition au flash permet de modifier le ratio entre les zones de haute lumière et les zones d'ombre. L'éclair de flash atténue la densité des ombres sans avoir d'incidence sur les parties déjà très lumineuses. En diminuant la puissance de l'éclair de flash par un réglage de correction en moins (-) les ombres recevront moins de lumière et seront plus denses mais masqueront certains détails. En augmentant la puissance de l'éclair, (+) les ombres seront plus douces et une forte correction permettra même de pratiquement les éliminer.

Les indicateurs de types de mesure sont affichées sur l'écran ACL. Le type de mesure est sélection- né dans la partie 2 des menus des modes P. A, S et M (p. 44).

Mesure multizone : repose sur une mesure de la lumière et des couleurs sur 256 zones. Les données ainsi relevées sont associées à l'information de distance afin de calculer l'exposi- tion. Ce système de mesure sophistiqué garantit d'excellents résultats dans la plupart des situations.

Mesure centrale pondérée : est une méthode de mesure classique issue des appareils argentiques. Le système d'exposition mesure la luminosité sur l'ensemble de l'image en appliquant une prépondérance à la partie centrale.

Mesure spot : limite la mesure de la lumière à une petite zone qui sert de référence pour le calcul de l'exposition. Un petit cercle s'affiche au centre de l'image afin de matérialiser la zone de mesure. La mesure spot permet d'effectuer une mesure conduisant à l'exposition précise d'un sujet particu- lier sans prendre en compte l'influence de la luminosité de son environnement, notamment si celle-ci est très forte ou au contraire, très faible.

Sensibilité - ISO Cinq réglages peuvent être sélectionnées pour la sensibilité : Automatique, 50, 100, 200 et 400. Ces valeurs numériques sont Toom num Sans

des équivalents de sensibilités ISO. ISO est une norme utilisée Mode couleur Natura pour indiquer la sensibilité d'un film argentique : plus le nombre est | EarrrarT]

élevé, plus le film est sensible. La sensibilité de l'appareil est OC

réglée dans la partie 3 des menus des modes P, A, S et M (p. 44).

Le réglage automatique règle automatiquement la sensibilité entre 50 et 200 ISO en fonction des conditions de lumière. Lorsqu'un réglage autre que Automatique est sélectionné, “ISO” et la valeur sélectionnée sont affichées sur l'écran ACL.

Une sensibilité spécifique peut être sélectionnée. La sensibilité de l'appareil double lorsque la valeur ISO double. Comme pour le grain des films argentiques qui augmente avec la sensibilité, le bruit électronique augmente avec la sensibilité des appareils numériques : un réglage de 50 ISO produit très peu de bruit alors qu'un réglage à 400 ISO en produit davantage. Un réglage à 400 ISO permet d'utiliser l'appareil à main levée en faible lumière sans flash et sans produire trop de bruit électronique. Le bruit électronique qui affecte les vues réalisées avec une pose de 1 seconde et plus est atténué par la fonction de réduction de bruit de la partie 3 du menu Réglages (Setup) (p. 90).

Portée du flash et sensibilité

La portée du flash est mesurée à partir de l'objectif. Étant donné la construction optique de l'objec- tif, la portée du flash est différente en position grand-angle et en téléobjectif.

Réglage ISO Portée du flash (Grand-angle) Portée du flash (téléobjectif) AUTO 0,2-4m 12-2,5m 50 0,2-2m 12-1,38m 100 0,28 -2,9 m 12-1,8m 200 0,4-4m 12-2,5m

400 0,56-5,7m 12-36m

Le mode Couleur permet de contrôler le rendu de couleurs de la Er ES photo (couleurs ou noir et blanc). Le réglage doit être effectué MIMID)

avant l'enregistrement de l'image. Le mode Couleur est réglé dans la partie 3 des menus des modes P. À, S et M et dans la partie 2 du menu du mode vidéo (p. 44).L'image affichée à l'écran reflète en temps réel le réglage choisi. Le mode Couleur n'a pas d'incidence sur le volume du fichier-image.

Le réglage Couleurs naturelles reproduit les couleurs fidèlement à celles de la scène originale. Ce mode ne s'accompagne d'au- cun indicateur. Couleurs saturées augmente la saturation des couleurs. Noir et blanc donne une image en noir et blanc et le mode Sépia crée un effet de rendu monochrome de ton sépia.

Cette fonction augmente ou diminue le contraste d'une scène selon trois niveaux : élevé (+), normal, et faible (+). Ce réglage est effectué dans la section 3 des menus des modes P. À, S et M (p. 44). Les changements effectués apparaissent immédiatement à l'écran. Pour ces réglages, un indicateur apparaît à l'écran, excepté pour le mode normal.

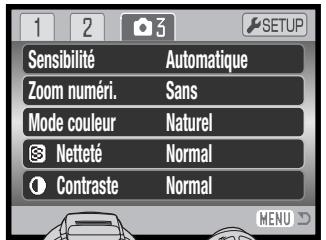

Netteté La netteté accentue ou adoucit les détails d’une image selon trois [M] [2] CH

niveaux : fort (+), normal, et doux (+. Ce réglage est effectué dans D la section 3 des menus des modes P. À, S et M (p.44). E omatique ans

Les changements sont effectués sur l'image affichée, mais sont difficiles à voir. Cependant ils sont bien visibles sur l'écran d'un SG Née Nomdl micro-ordinateur. Pour ces réglages, hormis le réglage normal, un ET TT] indicateur apparaît à l'écran, excepté pour le mode normal.

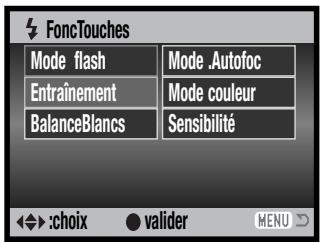

Touche de fonction personnalisée à: IAE La fonction assignée à la touche mode flash peut être choisie Entrainement Simple entre mode flash, mode d'entraînement, balance des blancs, mode | (ET GET

de mise au point, mode couleur et sensibilité. Ce réglage est effec- | (Mr Standard

tué dans la partie 1 des menus des modes P, À, S et M (p. 44). Le aenceblncs — Automaïiue mode flash peut également être changé dans la partie 2 des 2 fonce — Flash mode

# FoncTouches Lorsque la touche de fonction est sélectionnée, un Mode fash Mode Autofoc

écran de sélection apparaît. Utilisez les quatre flèches [Entranementæ)| Mode couleur | du contrôleur pour sélectionner la fonction appropriée, puis appuyez sur le bouton central du contrôleur pour confirmer l'opération.

<&»:choix ___@ valider

Une pression sur la touche de mode flash permet de changer la fonction réglée dans le menu. Appuyer sur la touche centrale du contrôleur ou appuyer à mi-course sur le déclencheur pour appli- quer le réglage.

A 511 prise ce vues en continu ren (74 = | OA trainement progressif permanente, le YN N AMD mode d'entraînement bracketing ou

© N la balance des blancs préréglée sont sélectionnés, un écran de sélec- tion apparaît. Utiliser les touches gauche/droite du contrôleur pour afficher le mode approprié ou l'incrément de bracketing et appuyer sur la touche centrale du contrôleur pour le sélectionner.

En cas de sélection de la balance des blancs personnalisée, un écran de calibration est affiché. Cadrer entièrement sur un objet blanc et appuyer sur la touche centrale du contrôleur pour calibrer l'appareil.

Taille des fichiers vidéo DER |] Les vidéos peuvent être enregistrées en 3 formats et qualité diffé- 320x240 STD.

rents : 640 x 480 Fin, 640 x 480 Standard, et 320 x 240 Standard. Auidité 15 im/sec.

Les formats et qualités d'image sont similaires à ceux des images BalanceBlancs Automatique

fixes : plus l'image est grande, meilleure est la qualité et plus Wade vidéo HodeSt.

important sera le fichier. Le format d'image peut être sélectionné dans le menu Vidéo (p. 44). La définition est réglée dans le menu vidéo (p. 44).

Fluidité des fichiers vidéo

Les vidéos peuvent être enregistrées selon deux vitesses : 15 images par seconde ou 30 images par seconde. Plus la vitesse est importante, plus le film est fluide et plus le volume du fichier est important. La fluidité est réglée dans le menu vidéo (p. 44).

Volume des fichiers vidéo

Si la définition d'image ou la vitesse d'entraînement sont modifiées, le compteur de vues affiche le nombre de secondes pouvant être enregistrées sur la carte mémoire selon ces réglages. La durée maximale d'enregistrement sur la carte mémoire dépend de la capacité et de la vitesse d'acquisition de la carte. Le volume du fichier est déterminé par la scène ; certaines images peuvent être davan- tage compressées que d'autres.

Fluidité approximative

rude HO" 640 X 480 FIN 640 X 480 STD. 320 X 240 STD. 30 im./sec. 1500 Ko/sec. 1000 Ko/sec. 450 Ko/sec. 15 im./sec. 750 Ko/sec. 500 Ko/sec. 230 Ko/sec. Nombre de secondes approximatif enregistrable sur une carte mémoire de 16 Mo 30 im./sec. 9 secondes 14 secondes 30 secondes 15 im./sec. 19 secondes 28 secondes 58 secondes

La capacité de la carte mémoire peut interrompre prématurément l'enregistrement d’une vidéo. Toujours tester la carte avant un événement important. Consulter le site Internet Konica Minolta pour les informations récentes sur la compatibilité :

Europe : http:/www.konicaminoltasupport.com.

L'option mode vidéo permet de sélectionner le type de vidéo enregistré. Standard réalise un vidéo- clip normal. Vidéo de nuit utilise l'importante sensibilité de l'appareil photo pour enregistrer dans des conditions d'éclairage faible. La sensibilité de l'appareil augmente automatiquement en condi- tions d'éclairage faible. Cette haute sensibilité risque de diminuer la qualité de l'image. Le mode vidéo est réglé dans le menu vidéo (p. 44).

PETIT GUIDE D'INTRODUCTION À LA PHOTOGRAPHIE La photographie peut être une perpétuelle récompense. C'est une vaste discipline qui va du simple loisir à une forme d'art plus élaborée pour laquelle certains deviennent des maîtres. Mais c'est avant tout le plaisir de faire des photos et la joie de les redécouvrir ultérieurement qui est important. Ce petit guide de conseils présente les principes de base de la photographie.

L'ouverture de l'objectif (le diaphragme) contrôle non seulement l'exposition mais aussi la profondeur de champ. C'est-à- dire, la répartition de la zone de netteté en avant et en arrière du sujet mis au point. Plus l'ouverture est petite (grand chiffre), plus la profondeur de champ est importan- te et plus la vitesse nécessaire à la bonne exposition est longue. Inversement, plus l'ouverture est grande (petit chiffre), moins: la profondeur de champ est importante et plus la vitesse nécessaire à l'exposition est rapide. Habituellement, on recherche une grande profondeur de champ pour les pho- tographies de paysages afin d'obtenir la netteté à la fois pour le premier et l'arrière plan. À l'inverse, on préfère une profondeur de champ réduite en portrait afin de bien détacher la personne photographiée sur un fond flou,

La profondeur de champ varie avec la foca- le. Plus la focale est petite, plus la profon- deur de champ est large: plus la focale est grande, plus la profondeur de champ est étroite.

68 'ETIT GUIDE D'INTRODUCTION À LA PHOTOGRAPHIE La vitesse d'obturation contrôle non seulement l'exposition mais aussi le rendu des mouvements des sujets photographiés. Les vitesses rapides sont utilisées en photo de sport pour figer les mouvements. Les vitesses lentes peuvent être uti- lisées pour suggérer le mouvement par des effets de flou de bougé (effets de filé) comme pour cette photo de cascade. L'utilisation d’un trépied est alors recommandée.

NN Les modifications de réglage d'ouverture et de vitesse ne sont pas directement visibles sur l'image du viseur ou de l'écran. Il est possible de faire une photo d'essai et d'en visualiser immédiatement le résultat en Lecture rapide (p. 30). L'image peut être effacée pour effectuer un nouveau test.

LECTURE AVANCÉE Les fonctions basiques de ce mode sont décrites dans le chapitre sur les fonctions basiques aux pages 30 à 33. Ce chapitre-ci explique comment lire les séquences vidéo et audio et comment utili- ser les fonctions avancées du menu Lecture. Les vidéos peuvent être visualisée en Lecture rapide.

Utiliser les touches gauche/droite du contrôleur pour afficher la vidéo.

Appuyer sur la touche centrale du contrôleur pour lan-

18:24 100-0014 cer la lecture. 2004.03.20 » L0024/0063)

Appuyer sur le contrôleur pour marquer une pause. Une nouvelle pression relance la lecture.

Appuyer sur la touche d'informations pour visualiser la vidéo avec ou sans barre de commande.

S Durant la lecture, utiliser les touches haut/bas pour régler le volume o O 0 (@) et les touches gauche/droite pour faire avancer ou reculer la séquen-

(@) Appuyer sur la touche Menu pour annuler la lecture. MENU

7 LECTURE AVANCÉE Enregistrement d’une vue de vidéo

FPT Une vue d'un vidéo-clip peut être copiée et enregistrée comme photo indépendante. L'image copiée a la même définition que celle du vidéo-clip.

Lors de la lecture, appuyer sur la touche centrale du contrôleur pour arrêter la vidéo sur l'image à enregistrer. Une fois la vidéo figée, appuyer sur les touches gauche/droite du contrôleur pour faire avancer ou recu- ler la vidéo pour arriver à l'image désirée.

Pause 4Ret PAv Vol “02

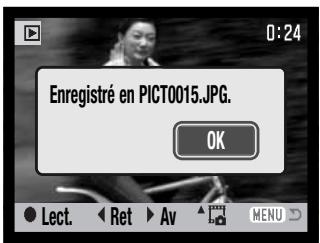

Appuyer sur la touche haut du contrôleur pour enregis- trer l'image. Avant l'enregistrement, un écran de confir- mation est affiché. Choisir “Oui” pour confirmer l'enre- gistrement ou “Non” pour annuler l'opération.

Lect, 4Ret AN Enregistré en PICTOOIS.PG. Le nom de fichier de l'image enregistrée est affiché. Appuyer sur la touche centrale du contrôleur pour vali-

[K ) der l'opération.

Lect, 4Ret AN La qualité de l'image capturée est de type "économique", mais n'est ni enregistrée, ni affichée.

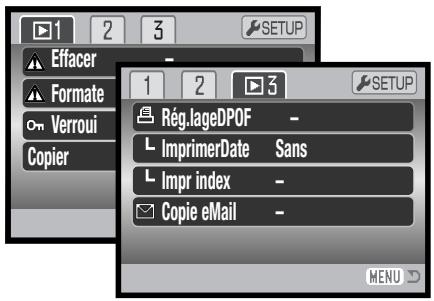

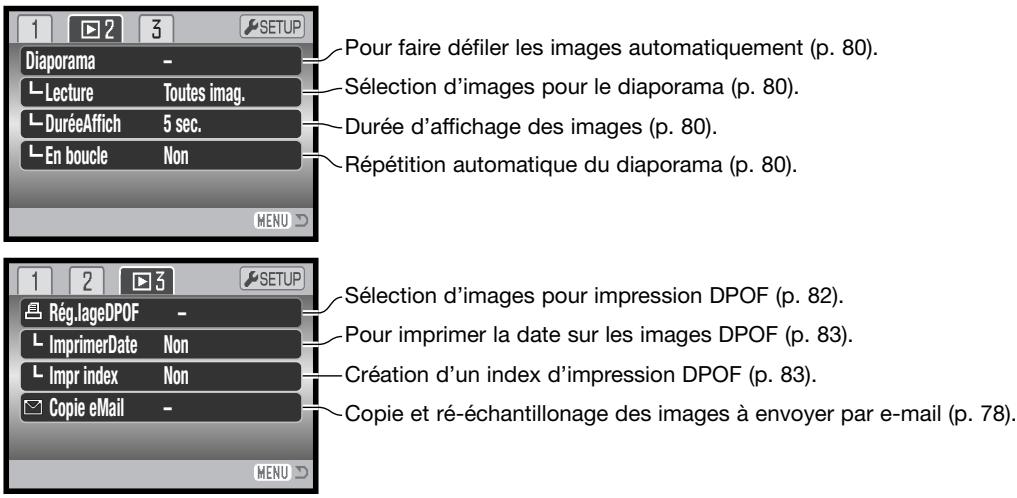

Navigation dans le menu du mode Lecture

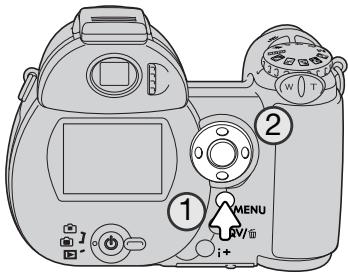

La pression sur la touche Menu (1) permet d'activer ou de quitter le menu. Les 4 touches du contrô- leur (2) déplacent le pointeur dans le menu. Une pression au centre du contrôleur valide le réglage.

(© Activer le menu avec la touche Menu.

MENU Utiliser les touches gauche/droite du contrôleur pour surligner l'onglet de menu appro- |" prié. Le menu change selon les onglets surlignés.

Utiliser les touches haut/bas pour naviguer dans les options de menu. Surligner l'option dont le réglage doit être modifié.

L'option de menu à modifier étant surlignée, appuyer sur la touche droite : les réglages sont affichés et le réglage en cours est surligné. Si “valider” est affiché, appuyer au centre du contrôleur pour continuer.

Agir sur les touches haut/bas pour surligner le nouveau réglage.

Appuyer sur la touche centrale du contrôleur pour sélectionner le réglage surligné.

Une fois qu'un réglage a été validé, le curseur revient aux options du menu et le nouveau réglage est affiché. Pour revenir au mode Lecture, appuyer sur la touche Menu.

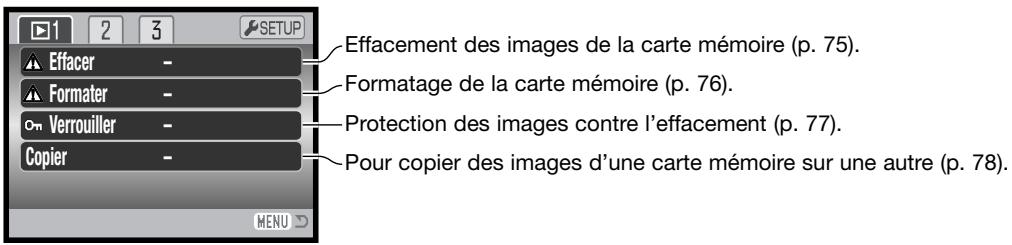

Effacement des images de la carte mémoire (p. 75). ML_Formatage de la carte mémoire (p. 76).

CCE L-:c1ection des images contre l'effacement (p. 77.

CCE; Fou: copier des images d'une carte mémoire sur une autre (p. 78).

Sélection d'images pour le diaporama (p. 80). Ï Durée d'affichage des images (p. 80). CT | népétition automatique du diaporama (p. 80).

Pour faire défiler les images automatiquement (p. 80).

C2 EE Sélection d'images pour impression DPOF (p. 82).

& RéglageDPOF L imprimerae Non ML Pour imprimer la date sur les images DPOF (p. 83). Limprindex Non F-créaion d'un index d'impression DPOF (p. 83). (2 Copie eMail Qy-- Copie et ré-échantillonage des images à envoyer par e-mail (p. 78).

Pour la description des options de menu et leurs réglages, consulter les chapitres suivants.

Écran de sélection des vues

Lorsque le réglage “Sélectionner” est choisi dans un menu, l'écran de sélection de vues apparaît. Cet écran permet le choix de plusieurs images.

Les touches gauche/droite du contrôleur déplacent la bordure jaune pour sélectionner une image.

La touche haut du contrôleur sélectionne la vue. Une fois la vue sélectionnée, un indicateur s'affiche à côté de l'image. La touche bas désélectionne l'image et supprime l'indicateur.

L'icône corbeille indique que l'image est @q L'icône clé indique que l'image est verrouilée sélectionnée pour être supprimée. ou sélectionnée pour l'être.

L'icône imprimante indique que l'image est x L'icône coché indique que l'image est sélectionnée pour l'impression DPOF. Le sélectionnée pour le diaporama ou pour nombre de copies est indiqué sur la droite. être copiée sur une autre carte mémoire.

© ©) Appuyer au centre du contrôleur pour valider l'opération.

(@) La touche menu annule l'écran et toute opération effectuée. MENU Les indicateurs peuvent être affichés sur la droite de chaque Le Fichier vidéo

Index pour indiquer s’il s'agit de fichiers vidéo ou copies

d'e-mail. ichier copie d’e-mail

Suppression des fichiers

La suppression efface définitivement le fichier. Une fois supprimé, un fichier ne peut pas être récupéré. Procéder avec prudence !

Un, plusieurs ou tous les fichiers d'une carte mémoire peuvent être supprimés dans la partie 1 du menu du mode Lecture (p. 72). L'option de suppression propose trois réglages :

Cette à a A DE Le fichier-image affiché ou entouré en mode Lecture sera supprimé. Tout effa- _ a cer Tous les fichiers-images non verrouillés seront supprimés.

Permet de sélectionner les fichiers-image à supprimer. Lorsque ce réglage est choisi, l'écran de sélection s'affiche. Utiliser les touches gauche/droite du contrôleur pour entourer la première image à supprimer. Une pression sur la touche haut marque l'imagette avec une icône de suppression. Pour désélectionner un fichier, l’entourer

Sélec de la bordure jaune et appuyer sur la touche bas : l'icône disparaît. Continuer ainsi tionner jusqu'à ce que toutes les images à supprimer soient marquées. Appuyer sur la touche centrale du contrôleur pour poursuivre (écran de confirmation apparaît) ou appuyer sur la touche Menu pour annuler l'opération et revenir au menu du mode Lecture. Dans l'écran de confirmation, surligner et valider “Oui” pour effacer les fichiers-images marqués.

Avant l'effacement d’un fichier, un écran de confirmation apparaît. En EE]

le choix de “Oui” exécute l'opération, “Non” l’annule. à Effacer =

La fonction de suppression efface uniquement les fichiers-images non verrouillés. Un fichier verrouillé doit être déverrouillé pour pou- voir être supprimé.

D JA Efacer cette image ? o|

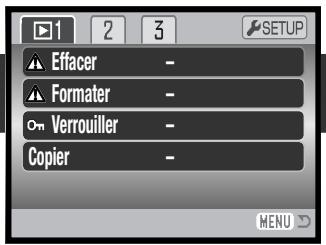

Formatage des cartes mémoire

Le formatage d'une carte mémoire efface toutes les données qu'elle contient.

La fonction de formatage permet d'effacer toutes les données contenues sur une carte mémoire. Avant de formater une carte, copier les données qu'elle contient éventuellement sur le disque dur d’un micro-ordinateur ou sur un périphérique de stockage. Le verrouillage des fichiers ne les protège pas de l'effacement par for- matage de la carte. Toujours formater la carte mémoire à partir de l'appareil.

Ne jamais formater une carte à partir d'un micro-ordinateur.

Lorsque l'option de formatage est sélectionnée et validée dans la partie 1 du menu du mode Lecture (p. 72), un écran de confirmation apparaît. Le choix de “Oui” lance le formatage, “Non” annule l'opération. Un écran apparaît pour indiquer que la carte a été for- matée.

Une carte mémoire utilisée dans un autre appareil photo peut avoir besoin d'être formatée avant d'être utilisée. Si le message “impossible d'utiliser la carte” apparaît, la carte doit être reformatée dans l'appareil. Si le message “Erreur carte” apparaît, appuyer sur la touche centrale du contrôleur pour fermer la fenêtre. Consulter le site Internet de Konica Minolta pour davantage d'informations sur les compatibilités :

Amérique du Nord : http:/www.konicaminolta.us/ Europe : http:/www.konicaminoltasupport.com.

Verrouillage des fichiers

Un, plusieurs, ou tous les fichiers peuvent être verrouillés. Un fichier verrouillé ne peut pas être sup- primé, ni par le menu du mode Lecture, ni par la touche de suppression. La fonction de formatage (p. 76) efface tous les fichiers de la carte mémoire, qu'ils soient verrouillés ou non. Les fichiers-image et les fichiers audio importants doivent être verrouillés. La fonction de verrouillage est accessible dans la partie 1 du menu du mode Lecture (p. 72). L'option de verrouillage propose quatre réglages :

Cette à a me image Le fichier-image affiché ou entouré en mode Lecture sera verrouillé. Tout effa- : TA C7 Tous les fichiers-images de la carte mémoire seront verrouillés.

Permet de sélectionner les fichiers-image à supprimer. Lorsque ce réglage est choisi, l'écran de sélection s'affiche. Utiliser les touches gauche/droite du contrôleur pour entourer l'image à verrouiller. Une pression sur la touche haut marque l'imagette

Sélec avec un indicateur. Pour déverrouiller un fichier, l'entourer de la bordure jaune et

tionner appuyer sur la touche bas : l'indicateur disparaît. Continuer ainsi jusqu'à ce que toutes les images à verrouiller soient marquées. Appuyer sur la touche centrale du contrôleur pour verrouiller les fichiers ou appuyer sur la touche Menu pour annuler l'opération et revenir au menu du mode Lecture.

A Tous les fichiers de la carte mémoire seront déverrouillés. déverr.

Copie et copie d’e-mail CRIME] La fonction de copie de la partie 1 du menu Lecture (p.72) MEME =

permet de réaliser des copies fidèles des fichiers images ou vidéo et de les enregistrer sur une autre carte mémoi- ji MS RéglageDPOF -

re. La copie e-mail de la partie 3 du menu réalise des copies au format JPEG 640 x 480 (VGA) afin que les images puissent être facilement envoyées par e-mail. Les

copies e-mail peuvent être copiées uniquement sur la carte originelle.

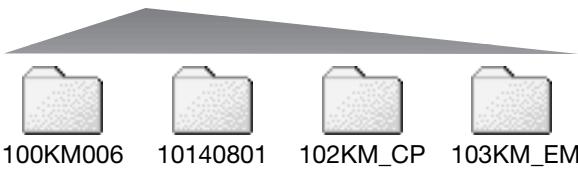

À chaque nouvelle utilisation de la fonction de copie, un nouveau dossier est automatiquement créé pour contenir les fichiers (p. 102) ; les fichiers-copies sont enregistrés dans un dossier avec un nom se terminant par CP, et les copies e-mail ont enregistrées dans un dossier avec un nom se termi- nant par EM. Le même dossier est utilisé pour enregistrer les copies jusqu'à 9 999 exemplaires. Les copies des images verrouillées sont déverrouillées. Les informations DPOF ne sont pas copiées.

Pour copier le fichier affiché ou entouré en mode Lecture. Pour copier un ou plusieurs fichiers. Avec ce réglage, l'écran de sélection de vues apparaît. Entourer le fichier à copier avec la bordure jaune puis appuyer sur la touche haut du contrôleur pour la marquer avec l'indicateur coché. Pour

Sélec désélectionner un fichier, entourer son imagette et appuyer sur la touche bas : tionner l'indicateur disparaît. Continuer ainsi jusqu'à ce que tous les fichiers à copier soient marqués. Appuyer sur la touche centrale du contrôleur pour continuer ou appuyer sur la touche Menu pour annuler l'opération et revenir au menu du mode Lecture.

Jusqu'à 7 Mo de données peuvent être copiés. Si un nombre trop élevé d'image a été sélectionné, un témoin apparaît et le programme de copie est annulé. Diviser le nombre d'images en 2 ou 3 lots. Le volume de données pouvant être converti en copies e-mail dépend de l'espace disponible sur la carte mémoire et de la définition de la copie.

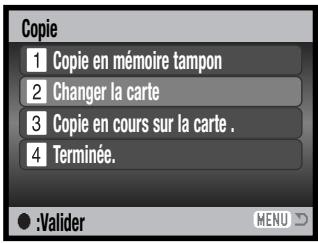

Copie Lorsque la ou les images à copier ou à convertir en fichier e-mail sont sélectionnées, un écran de 4 messages s'affiche. Les messages sont successivement surlignés au fur et à mesure de la procédure de copie.

CE Lorsque Is message de changement

A Copie en mémoire tampon de carte est surligné, retirer la carte Changer La carte mémoire de l'appareil et insérer à sa Copie en cours sur la carte. Je place la carte sur laquelle doivent E Teminée. être copiés les images. Appuyer sur la touche centrale du contrôleur

CETTE) pour continuer ou sur la touche Menu pour annuler l'opération.

Cod tU &> Une fois que le message “Terminé” a été surligné, un nouvel écran appa- pie dans OTKU_CP. raît pour indiquer le nom du nouveau dossier contenant les images Œm)| °° Appuyer sur la touche centrale du contrôleur pour revenir au menu.

La copie d'image pour e-mail permet de réaliser une image à une résolution de 640x480 (VGA) en JPEG. La copie d'une image de qualité fine est convertie en qualité standard. Les images en stan- dard ou en économique et ne sont pas converties. La qualité des images vidéos n'est pas modifiée.

Lorsque la ou les images à convertir en fichier e-mail sont sélectionnées, le programme de copie commence et un écran apparaît pour indiquer le nom du dossier contenant l'image copiée. Appuyer au centre du contrô- leur pour revenir au menu.

Copie dans 102KM_EM.

Le message d'échec de copie apparaît si une ou plusieurs images ne peuvent être copiées. Vérifier la seconde carte mémoire pour voir quelles images ont été copiées et reprendre la pro- cédure pour celles qui ne l'ont pas été.

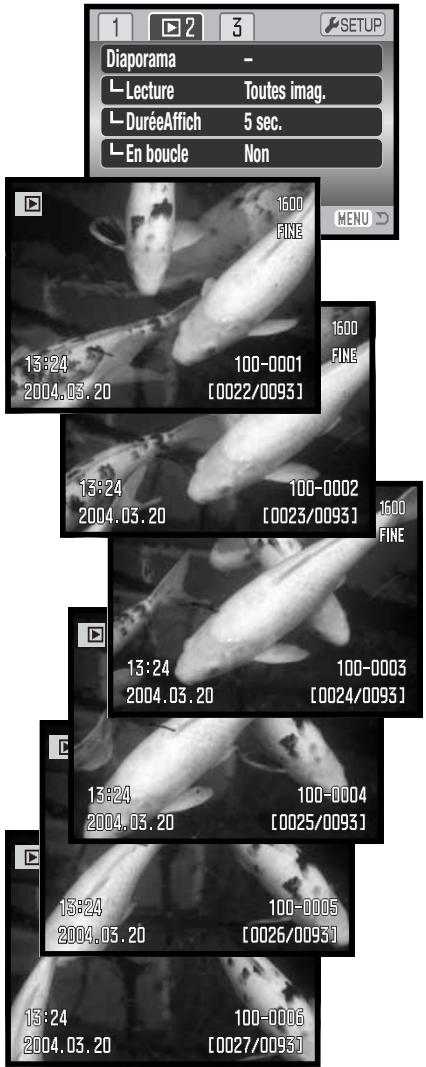

La partie 2 du menu du mode Lecture permet le contrôle de la fonction diaporama. Cette fonction effectue une présentation automatique de toutes les photos et vidéos de la carte mémoire. Les options du menu sont les suivantes :

Pour lancer la présentation du diaporama. Surligner “valider” et Diaporama Valider appuyer sur la touche centrale du contrôleur pour lancer le dia- porama.

Toutes Pour sélectionner toutes les images de la carte mémoire à affi- imag. cher dans le diaporama.

Pour sélectionner des images à afficher dans le diaporama.

Lorsque ce réglage est choisi, l'écran de sélection de vues

apparaît. Utiliser les touches gauche/droite du contrôleur pour Lecture entourer les images à inclure dans le diaporama. Une pression sur la touche haut marque l'image d'un indicateur coché. Pour désélectionner une image marquée, l’entourer de la bordure jaune et appuyer sur la touche bas : l'indicateur coché disparaît. Continuer ainsi jusqu'à ce que toutes les images souhaitées aient été sélectionnées. Appuyer sur le contrôleur pour valider les images marquées ou appuyer sur la touche Menu pour annuler l'opération et revenir au menu du mode Lecture.

1-60 Pour sélectionner la durée d'affichage de chaque image pendant

BUS sec. le diaporama.

Le choix de “Oui” commande la reprise en boucle du diaporama jusqu'à ce qu'il soit annulé par pression sur la touche Menu.

En boucle Oui/Non Le choix de “Non” termine la présentation et ramène au menu du mode Lecture après que toutes les images aient été affi- chées une seule fois.

Le contrôleur peut être utilisé pour contrôler la présentation EME) durant la lecture.

Diaporama - Appuyer sur la touche centrale du contrôleur pour marquer une pause et relancer la pré- sentation.

Les touches droite/gauche permettent d'avancer à l'image suivante ou de revenir à la précédente. Pendant une vidéo les touches commandent l'avance ou le recul de sd la vidéo. 100-0001 Sù 0022/0085]

Pour les vidéos, les touches droite/gauche permettent d'avancer ou de revenir ou de redémarrer le clip. Les touches haut/bas per- mettent de régler le volume.

T00-u0v2 10023/00931

M Appuyer sur la touche Menu pour annuler la présentation.

100-0003 2004.03. 20 C0024/00931

formations (+) pour annuler l'affichage des 100-0004

Notes La présentation peut être visualisée sans informations sur l’image. Avant d'ouvrir le it menu Lecture, appuyer sur la touche d'in- informations. à 0025/0093]

À propos du DPOF Cet appareil est compatible DPOFT" version 1.1. Le format DPOF (Digital Print Order Format : Ordre d'impression numérique) permet l'impression directe de photos depuis un appareil numérique. Une

fois qu'un fichier DPOF est créé, il suffit de confier la carte mémoire à un laboratoire photo ou de la charger dans une imprimante elle-même compatible DPOF. Lors de la création d'un fichier DPOF un dossier Misc. le contenant est automatiquement créé sur la carte mémoire (p. 102).

Réglage DPOF L'option du menu de réglage DPOF est utilisée pour créer un ordre d'impression d'épreuves standard à partir des photos de la carte mémoire. Une, plusieurs ou toutes les images peuvent ainsi être imprimées. Les ordres d'impression sont créés dans la partie 3 du menu du mode Lecture (p. 72). L'option d'impression du menu propose quatre réglages :

ÊR Pour créer un fichier DPOF pour l'image affichée ou entourée en mode Lecture Tout impr. Pour créer un fichier DPOF pour toutes les images de carte mémoire.

Pour choisir un groupe d'images à imprimer ou si le nombre de tirages varie selon les images. L'écran de sélection de vue apparaît. Utiliser les touches gauche/droite pour entourer l'image à imprimer. Une pression sur la touche haut marque l'image avec un indicateur d'impression. Le nombre affiché à côté de l'indicateur indique le nombre de tirages à imprimer. Une pression sur la touche haut augmente ce nombre

Sélec de tirages, une pression sur la touche bas le diminue. Un maximum de 9 tirages tionner peut être programmé. Pour désélectionner une image, appuyer sur la touche bas jusqu'à ce que le nombre atteigne zéro et que l'indicateur d'impression disparaisse. Continuer ainsi jusqu'à ce que toutes les images à imprimer soient marquées. Appuyer sur la touche centrale du contrôleur pour créer le fichier DPOF ou appuyer sur la touche Menu pour annuler l'opération et revenir au menu du mode Lecture.

Pour supprimer le fichier DPOF annuler

Lorsque les réglages “Cette image” ou “Sélectionner” sont choisis, un écran apparaît pour la saisie du nombre de tirages à effectuer pour chaque image. Un maximum de 9 tirages est possible. Utiliser les touches haut/bas pour régler le nombre de tirages souhaités. Si le réglage “Tout sélec- tionner” est choisi pour créer un ordre d'impression, les images enregistrées ultérieurement à la création de cet ordre, ne seront pas incluses dans l'ordre d'impression.

Les données DPOF créées par d’autres appareils numériques ne sont pas reconnues. Une fois les images imprimées, le fichier DPOF reste présent sur la carte et peut être supprimé manuellement.

Impression de la date

Pour imprimer la date d'acquisition avec chaque photo sur une imprimante compatible DPOF, acti- ver l'option de la partie 3 du menu. Pour annuler l'impression de la date, désactiver simplement cette même option. La manière dont la date est imprimée et son emplacement varient selon l'impri- mante.

Pour créer un ordre d'impression d'index de toutes les images du dossier, sélectionner “Oui."dans l'option d'impression d'in- dex de la partie 3 du menu Lecture. Pour annuler une

impression d'index, remplacer simplement “Oui” par “Non”.

Si un ordre d'impression d'index est créé, les images enregis- trées sur la carte ultérieurement à la création de cet ordre ne seront pas incluses dans l'ordre d'impression d'index. Le nombre d'images imprimables par feuille diffère selon les imprimantes. Les informations imprimées avec les images varient également.

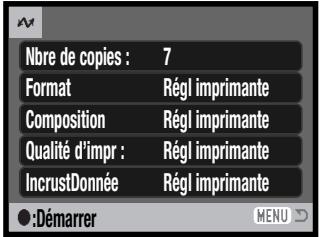

Les fichiers et images DPOF peuvent être imprimés directement depuis l'appareil sur une imprimante PictBridge compatible DPOF, voir page 113.

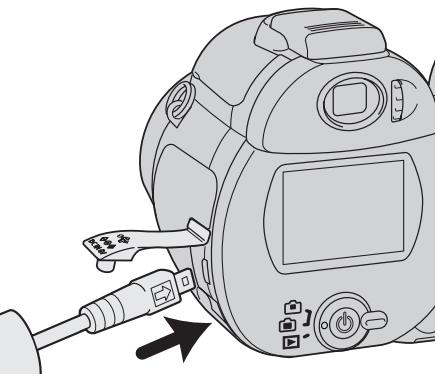

Visualisation des images sur un téléviseur

Il est possible de visualiser les images sur un téléviseur. L'appareil dispose pour cela d'une sortie vidéo pour effectuer la connexion par l'intermédiaire du câble AV fourni à cet effet. L'appareil est compatible avec les standards NTSC et PAL. Le réglage de sortie vidéo peut être contrôlé et réglé dans la partie 4 du menu du mode Réglages (p. 86).

. Mettre l'appareil et le téléviseur hors tension.

Brancher le mini-connecteur du câble AV sur la sortie vidéo de l'appareil. La flèche indiquée sur le connecteur doit faire face à l'appareil.

Brancher l'autre extrémité du câble AV dans les connecteurs vidéo et audio du téléviseur. Le connecteur jaune est pour la sortie vidéo. Le connecteur blanc est pour la sortie audio.

. Mettre le téléviseur en marche.

Changer le canal vidéo du téléviseur.

. Mettre le sélecteur de mode en position Lecture et mettre l'appareil sous tension. Les écrans de l'appareil ne sont pas activés lorsque celui-ci est relié à un téléviseur. Les affi- chages du mode Lecture sont visibles sur l'écran du télévi- seur.

N Visualiser les images selon la procédure décrite dans le chapitre consacré au mode Lecture.

MENU RÉGLAGES (SETUP)

Le menu Réglages (Setup) permet de gérer le fonctionnement de l'appareil et de sélectionner les dossiers images. Ce chapitre est consacré à la navigation dans le menu Réglages (Setup). Il est suivi par des descriptions détaillées des réglages.

Ouvrir le menu Réglages (Setup)

Le menu Réglages (Setup) s'ouvre à partir d'autres menus. Il est accessible depuis n'importe quel menu d'enregistrement ou de lecture.

Enrain = ai Utiliser la touche droite du contrôleur pour surligner Entrainement Simple l'onglet Réglages en haut du menu.

Appuyer sur la touche centrale du contrôleur pour ouvrir le menu Réglages (Setup).

Affichagiinst Appuyer sur la touche Menu pour fermer le menu et Optique Aucun revenir aux modes Enregistrement ou Lecture.

Eco. énerg 1 Inverser la procédure pour revenir au menu original. i Non

Menu Réglages (Setup)

Navigation dans le menu Réglages (Setup)

Voir page 85 comment ouvrir le menu. Les 4 touches du contrôleur (1) sont utilisées pour déplacer le pointeur dans le menu. Une pression au centre du contrôleur valide le réglage.

Utiliser les touches gauche/droite du contrôleur pour surligner l'onglet de menu souhaité. Le menu change selon l'onglet surligné.

Utiliser les touches haut/bas pour naviguer dans les options de menu. Surligner l'option dont le réglage doit être modifié.

L'option de menu à modifier étant surlignée, appuyer sur la touche droite : les réglages

sont affichés et le réglage en cours est surligné. Si “valider” s'affiche, appuyer au centre du contrôleur pour continuer.

Utiliser les touches haut/bas pour surligner le nouveau réglage.

Appuyer sur la touche centrale du contrôleur pour sélectionner le réglage surligné.

Une fois qu’un réglage a été sélectionné, le curseur revient au options de menu et le nouveau réglage est affiché.

Fermer le menu avec la touche Menu.

Qa 21750) DO | Luminosité des écrans (p. 88).

L__Options d'économie d'énergie (p. 88).

Affichag.inst Non -— Lecture d'une photo après son enregistrement (p.88).

Acces.Optique Aucun Ep -Pour l'utilisation d'un complément optique (p. 89). Langue Français

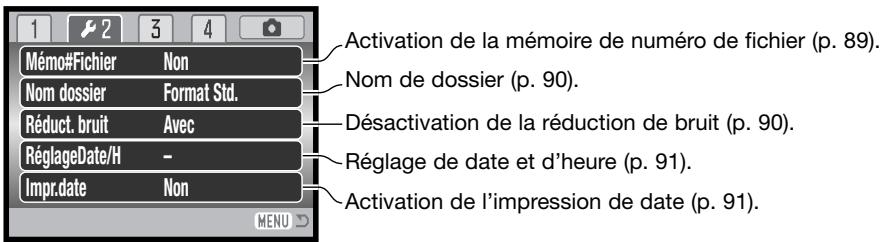

Activation de la mémoire de numéro de fichier (p. 89). Mémo#Fichi

Nom dossier Format Std. Ï Réduet bruit Awec D Dés2ctivation de la réduction de bruit (p. 80. RéglageDate/h Fr Réglage de date et d'heure (p. 91).

ci CO EN Activation de l'impression de date (p. 91).

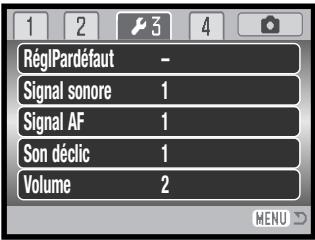

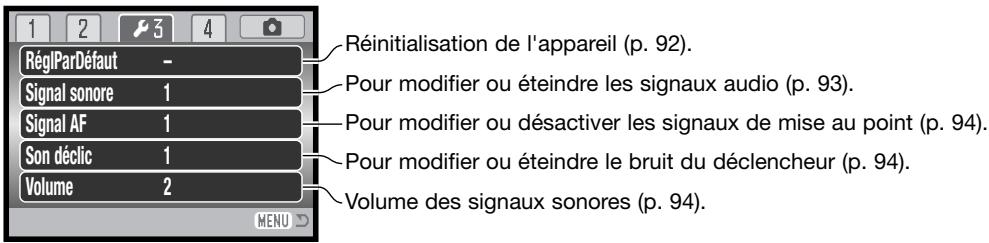

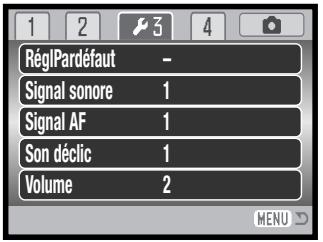

CH: 1) RéglParDéfaut Siprl sonore 1 IL_-Pour modifier ou éteindre les signaux audio (p. 98). Signal AF fl 1 pour modifier ou désactiver les signaux de mise au point (p. 94).

Son déclic 1 Hpr-Pour modifier ou éteindre le bruit du déclencheur (p. 94).

jure des signaux sonores (p. 94).

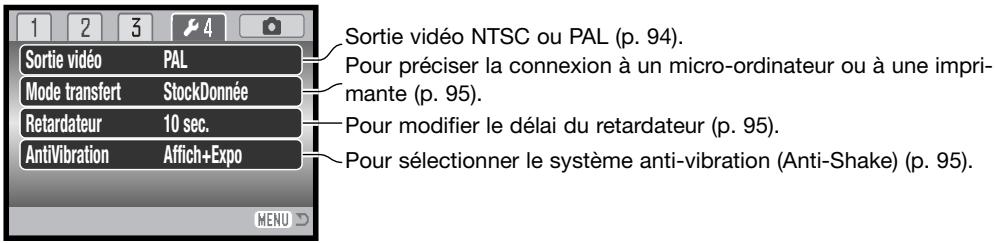

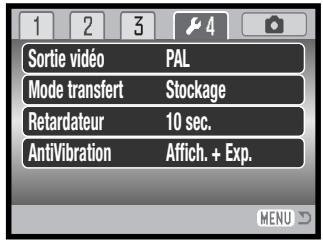

TBTER CII G 1] Sortie vidéo NTSC ou PAL (p. 94.

Pour préciser la connexion à un micro-ordinateur ou à une impri-

Mode transfert StockDonnée rente (p- 95). Retardateur 10 sec. Fy— Pour modifier le délai du retardateur (p. 95).

Antiibration ____AfichsExpo pour sélectionner le système anti-vibration (Anti-Shake) (p. 95).

Nom de dossier (p. 90).

sLRéiitialisation de l'appareil (p. 92).

Luminosité de l'écran ACL La luminosité de l'écran peut être réglée sur 11 niveaux. La luminosité peut être réglée séparément pour le viseur et pour l'écran dans le mode Enregistrement. Placer le curseur de mode dans la position appropriée avant de d'ouvrir l'option de luminosité dans la partie 1 du menu Réglages (Setup) (p. 86). Voir aussi page 28.

Utiliser les touches gauche/droite du contrôleur pour régler la luminosité. L'aspect de l'image change en consé- quence. Appuyer sur la touche centrale du contrôleur pour valider le réglage de luminosité.

Afin de préserver l'autonomie de la pile, l'appareil se met automatiquement hors tension au bout d’un certain temps de non-utilisation. La durée du délai avant mise hors tension peut être réglée sur 1,3, 5, ou 10 minutes. Lorsque l'appareil est connecté à un micro-ordinateur, cette durée est tou- jours fixée à 10 minutes. La mise hors tension automatique est réglée dans la partie 1 du menu Réglages (p. 86). L'écran ACL se désactive au bout d’une minute, quel que soit le paramètre sélec- tionné dans le menu Réglages.

Après acquisition d'une image, celle-ci peut être visualisée sur l'écran ACL. En modes Avance continue, capture progressive ou bracketing (p. 46), les images de la série sont affichées par planche- index de 6 imagettes. La lecture instantanée est activée dans la par- tie 1 du menu Réglages (Setup) (p. 86). La temporisation de lecture peut être sélectionnée pour 2 ou 10 secondes. Pour annuler la lectu- re et sauvegarder l'image avant la fin de la période de lecture, appuyer à mi-course sur le déclencheur.

Les photos réalisées en vue par vue peuvent être prévisualisées immédiatement après avoir été réalisées sans que la lecture instantanée ne soit activée. Maintenir tout simplement la pression sur le déclencheur après le déclenchement pour afficher l'image. Relâcher le déclencheur pour terminer la lecture.

Cet appareil photo est compatible avec le convertisseur grand- angle ZCW-300 Kit vendu séparément. Le kit comprend un convertisseur grand-angle 0,75x, qui diminue la focale du zoom en position grand-angle.et donne ainsi l'équivalent d'un objectif 26 mm sur un appareil 24 x 36.

Lorsque le convertisseur est installé, l'option accessoire objectif de la partie 1 du menu Réglages (Setup) doit être réglée sur “Convertisseur grand-angle”. Un indicateur (W) apparaît dans le coin supérieur gauche de l'écran. Pour obtenir davantage d'infor- mations, reportez-vous au mode d'emploi du convertisseur.

La langue d'affichage des menus peut être changée dans la partie 1 du menu Réglages (Setup). Voir détails page 19 .

Mémoire de numéro de fichier (#)

Si la mémoire de numéro de fichier est activée, lorsqu'un nouveau dossier est créé ou lorsqu'une nouvelle carte mémoire est utilisée, =

la prochaine image enregistrée aura un numéro de fichier plus grand d'une unité que le précédent fichier enregistré. Si la nouvelle carte contient déjà une image avec un numéro de fichier plus

grand, la nouvelle image aura un numéro de fichier plus grand RégageDale

d'une unité que le plus grand numéro de fichier de la carte. Si la impr date mémoire de numéro de fichier est désactivée, le numéro de fichier est ramené à 0001 lors de son enregistrement dans un nouveau dossier ou sur une nouvelle carte mémoire. La mémoire de numéro de fichier est activée dans la partie 2 du menu Réglages (Setup).

Toutes les images enregistrées sont stockées dans des dossiers de la carte mémoire.

Deux formats de noms de dossiers sont disponibles dans la partie 2 du menu 7

Réglages (Setup) : standard et date.

Les dossiers standard ont un nom sur 8 caractères. Le dossier initial est appelé 100KMO06 (Standard)

100KM006. Les trois premiers chiffres constituent le numéro de série du dossier qui est augmenté d’une unité à chaque fois qu'un nouveau dossier est créé. Les deux =, lettres suivantes font référence à Konica Minolta, et les trois derniers chiffres indi-

quent l'appareil utilisé ; 006 indique un DIMAGE Z3.

10140719 Un nom de dossier date commence aussi par un numéro de série à trois chiffres (Date) suivis par un registre pour l’année, 2 registres pour le mois et 2 registres pour le jour :101AMMIJJ. Exemple : le dossier 10140719 a été créé le 19 juillet 2004.

En format date, lorsqu'une image est enregistrée, un nouveau dossier avec la date du jour est créé. Toutes les images enregistrées le même jour sont placées dans ce dossier. Les images enregistrées un autre jour sont placées dans un nouveau dossier avec la date correspondante. Si la fonction de mémoire de fichier est désactivée (p. 89), lors de la création d’un nouveau dossier, le numéro de série du nom de fichier est réinitialisé à 0001. Si la mémoire de numéro de fichier est active, le numéro de série du fichier-image sera supérieur d’une unité à celui de la dernière image enregistrée. Pour davantage d'informations sur l'organisation des noms de dossiers et des noms de fichiers, voir page 102.

Réduction du bruit électronique

Cette fonction réduit l'effet du bruit qui intervient lors des poses longues. Cette réduction est appliquée uniquement aux expositions

[CT EAN à 14 CO | de 1 seconde et plus. Le traitement est appliqué à chaque image

après son acquisition. Le temps de traitement varie d'une image à Nom dossier Format Std. l’autre; un message s'affiche durant ce traitement. La réduction de Réduct. bruit Avec bruit peut être désactivée dans la partie 2 du menu Réglages RéglageDate/H -

Format de la date et de l’heure

Il est important de régler précisément l'horloge. Lorsqu'une photo ou une vidéo est enregistrée, la date et l'heure de l'enregistrement sont enregistrées avec l'image et sont affichées pendant la

lecture ou peuvent être lues avec le logiciel DIMAGE Viewer fourni sur le CD-ROM. Le format de date affiché ou imprimé peut être modifié : AAAA/MM/JJ (année, mois, jour), MM/JJ/AAAA (mois, jour, année), JJ/MM/AAAA (jour, mois, année). Voir page 18 pour davantage d'informations sur ce réglage de la date et de l'heure.

Impression de la date

La date d'enregistrement peut être imprimée directement sur l'ima- ge. La fonction d'impression doit être activée dans la partie 2 du menu Réglages (p. 86) avant la prise de vue. Une fois la fonction activée, la date continue à être imprimée sur les images jusqu'à ce que la fonction soit réinitialisée. Une barre jaune apparaît derrière le compteur de vues pour indiquer que la fonction d'impression est active.

Indicateur d'impression de la date

La date est imprimée dans le coin inférieur droit de l’image en cadrage horizontal. Elle est imprimée directement sur l'image. La date peut être imprimée sous trois formats : année/mois/jour, mois/jour/année et jour/mois/année.

Les réglages de date et de format sont effectués dans la partie 2 du menu réglages (Setup) (p. 86).

À chaque enregistrement d’une image, celle-ci est enregistrée avec un marqueur Exif qui contient la date et l'heure d'enregistrement ainsi que des informations sur les paramètres de la prise de vue. Ces informations peuvent être visualisées sur l'appareil en mode Lecture ou Lecture rapide, ou sur un micro-ordinateur grâce au logiciel DiIMAGE Viewer.

Réinitialisation aux réglages par défaut

Cette fonction agit sur tous les modk tion apparaît. Le choix de “Oui” réi

. Lors de la sélection de cette fonction, un écran de confirma- ialise les fonctions suivantes; “Non” annule l’opération.

Plage autofocus Plage large p.22 Affichage écran Standard p. 28 Correc expo 0.0 p.41 Mode flash Auto (Flash forcé en modes A, S, M) p.26 Entraînement Simple p.46 Définition 2272 X 1704 p.54 Qualité Standard p. 54 Prog.Rés Auto Avec (enregistrement auto) p.23 Zoom numérique Sans p. 56 ModeAutofocus AF ponctuel p.57 BalanceBlancs Automatique p. 58 Fonc Touche Mode flash p.65 AF permanent Arrêt p. 60 Correc flash 0.0 p. 60 Type mesure Multizones p.61 Sensibilité (ISO) Automatique p. 62 Mode couleur Naturel p. 63 Netteté Normal p.64 Contraste Normal p. 63 Menu vid 320 X 240 Std. p.66 Fluidité 15 im/sec. p. 66 BalanceBlancs Automatique p. 58 Mode vidéo Mode standard p.67 Mode autofocus AF continu p.57 Mode couleur Naturel p. 63

RÉGLAGES Menu lecture

Lecture (diaporama) Toutes les images Durée Affich (diaporama) 5 secondes En boucle (diaporama) Non Impression date Non Impression d'index Non Luminosité de l'écran ACL Normal Éco énergie 1 minute Affichage instantanée Non Accessoire optique Aucun Mémoire de numéro de fichier (#) Non Nom de dossier Standard Réduction de bruit Oui Impr date Non Signal sonore 1 Signal AF 1 Son déclic 1 Volume 2 Mode transfert Stockage de données Retardateur 10 secondes Système anti-vibration (Anti-Shake) Affich+Expo

À chaque pression sur une touche, un signal sonore confirme l'opération correspondante. Le signal peut être désactivé dans la partie 3 du menu Réglages (Setup) (p. 86). La tonalité du signal peut également être modifiée. Le signal 1 est de type électronique, le signal 2 de type mécanique.

DPDPDPHPDDTDPDDTE e]

Signal AF AN nie) Lorsqu'on appuie à mi-course sur le déclencheur, un signal sonore églPardéfaut =

confirme la mise au point. Le signal sonore de mise au point auto- | ETHETI focus peut être modifié ou désactivé dans la section 3 du menu Réglages (p. 86). Deux tonalités sont disponibles.

Lors de la pression sur le déclencheur, un bruit de déclen- chement (son déclic) confirme l'obturation. Cet effet sonore peut être désactivé dans la partie 3 du menu Réglages (Setup)

(p. 86). Deux sons de déclenchement sont disponibles :

le son 1 est de type Dynax/Maxxum 9 SLR, le son 2 est la reproduction du bruit de déclenchement du légendaire Minolta CLE, un compact à télémètre qui représente le sum- mum du savoir-faire Leitz-Minolta CL.

Volume Le volume des signaux audio et du son déclic peuvent être augmentés ou diminués dans l'onglet 3

du menu Réglages (p. 86) La fonction volume peut être désactivée.Ceci n'affecte que les signaux audio de l'appareil et n'a pas d'effet surles niveaux sonore en lecture des vidéo-clips.

Sortie vidéo Les images peuvent être visualisées sur un téléviseur (p. 84). La sortie vidéo peut être commutée entre NTSC et PAL dans la Mode transfert Stockage

partie 4 du menu Réglages (Setup). L'Amérique du Nord utilise le Relardateur 10sæ.

Standard NTSC et l'Europe le standard PAL. Contrôler le standard | etes utilisé dans le pays où vous vous trouvez.

Le mode transfert de données doit être sélectionné en fonction du transfert des fichiers-images vers un micro-ordinateur ou de l'impression directe des photos. L'option Stockage de données doit être sélectionnée pour transférer les fichiers de l'appareil vers un micro-ordinateur ou lors de l'utilisation du logiciel DIMAGE Viewer. L'option PictBridge permet d'imprimer directement les images sur une imprimante compatible PictBridge (p. 108).

Dans la partie 4 du menu de configuration (p. 86), il est possible de sélectionner le délai du retarda- teur de 2 ou 10 secondes. Nous vous recommandons d'utiliser le délai de 2 secondes pour éviter un flou de bouger lors de l'utilisation d’un trépied. Contrairement au délai de 10 secondes, le délai de 2 secondes reste valide après la prise de vue.

Système anti-vibration (Anti-Shake)

Le système Anti-vibration (Anti-Shake) minimise les effets de tremblement de l'appareil, un léger flou qui provient de légers mouvements de mains. Cette vibration est plus prononcée avec un télé- objectif qu'avec un grand angle. L'Anti-vibration est utilisé quand la vitesse d'obturation est infé- rieure à une limite dépendant de la focale utilisée. L'efficacité de l'Anti-vibration dépend de la vites- se d'obturation et du degré de vibration. Ce système ne peut pas fonctionner avec des sujets mobiles ou quand l'appareil est en panoramique.

Lorsque le système anti-vibration (Anti-Shake) est activé, l'indicateur correspondant apparaît. Signal d'avertis- Quelle que soit l'option choisie, cet indicateur sement de flou de apparaît comme un signal d'avertissement dès J = que la vitesse d'obturation de l'appareil est trop SNS dicateur lente pour les prises de vues à main levée. BD ti-vibration Utilisez soit le flash intégré ou la position grand

Cadrez le sujet comme indiqué dans la section des opérations de base, puis appuyez sur le déclen- cheur à mi-course. Vérifiez sur l'écran que l'image est stabilisée, puis appuyez complètement sur le déclencheur pour effectuer la prise de vue.

Il existe 3 options d'Anti-vibration (Anti-Shake) section 4 du menu

configuration p. 86: ' ’ [1 1C2È 5 ER o }|

Sortie vidéo NTSC Affichage + Exposition - Lorsque le déclencheur est appuyé à mi-

course, la fonction Anti-vibration (Anti-Shake) est activée. Vérifiez

l'effet produit sur l'image.

Exposition - L'Anti-vibration (Anti-Shake) s'applique uniquement lors de l'exposition et n'est pas apparent sur l'image. Après avoir

appuyé sur le déclencheur à mi-course, attendez un moment pour que l'Anti-vibration (Anti-Shake) stabilise l'image avant de réaliser la prise de vue.

Sans - Anti-vibration désactivé.

Le système Anti-vibration (Anti-Shake) est moins efficace sur les sujets proches ou en mode macro p. 35). L'utilisation d'un trépied est recommandée. L'Anti-vibration (Anti-Shake) est inutile avec un appareil monté sur un trépied ; désactivez-le pour augmenter l'autonomie de l'alimentation de l'ap- pareil.

soumis à une surchauffe en raison d'un usage trop intensif ou par des températures excessives. Le système Anti-vibration (Anti-Shake) n'est utilisé qu'à la la prise de vue. En mode vidéo, l'Anti-vibration (Anti-Shake) est désactivé. Laissez reposer l'appareil avant d'utiliser l'Anti-vibration (Anti-Shake).

Un thermomètre remplace l'indicateur Anti-vibration (Anti-Shake) lorsque l'appareil est £

MODE TRANSFERT DE DONNÉES Lire attentivement ce chapitre avant de connecter l'appareil à un micro-ordinateur. Des détails sur l’utilisation et l'installation du logiciel DIMAGE Viewer sont fournis dans le mode d'emploi du logi- ciel. Les modes d'emploi DiMAGE ne décrivent pas les opérations de base concernant l’utilisation des micro-ordinateurs ou de leurs systèmes d'exploitation. Consulter leurs modes d'emploi respec- tifs.

Pour utiliser l'appareil en connexion directe au micro-ordinateur et comme périphérique de stocka- ge, le micro-ordinateur doit être équipé d’une interface avec port USB. Le micro-ordinateur et le système d'exploitation doivent être garantis compatibles USB par leurs fabricants. Les systèmes d'exploitation suivants sont compatibles avec l'appareil :

Windows 98, 98SE, Me, 2000 Professionnel, et XP familial et professionnel. Mac OS 9.0-9.2.2 et Mac OS X 10.1.3-10.1.5, 10.2.1-10.2.8, 10.3 à 10.3.8.

Consulter le site Konica Minolta pour davantage d'informations sur les compatibilité : Amérique du Nord : http:/www.konicaminolta.us/ Europe : http:/wwwkonicaminoltasupport.com

Les utilisateurs de Windows 98 ou 98 seconde édition doivent installer le pilote inclus dans le logi- ciel DIMAGE Viewer du CD-ROM (p. 99). Pour les autres versions de systèmes Windows et Macintosh, aucun pilote spécifique n'est nécessaire.

Les utilisateurs qui possèdent déjà un appareil numérique DiMAGE et ont déjà installé le pilote pour Windows 98 doivent renouveler la procédure d'installation. La mise à jour du pilote incluse sur le CD-Rom DIMAGE VIEWER est nécessaire pour utiliser le DiMAGE Z3 avec un micro-ordinateur.

Le nouveau logiciel n'a pas d'incidence sur les performances des autres appareils DIMAGE.

Un pilote de commande d'appareil à distance est fourni avec le CD-Rom DiMAGE VIEWER de l'édition Windows. Ce pilote n'est pas compatible avec cet appareil photo.

Connexion de l'appareil à un micro-ordinateur

Vérifier que les piles sont neuves avant de connecter l'appareil à un micro-ordinateur. L'indicateur de pile chargé doit être affiché sur l'écran ACL et sur l'écran de contrôle. L'utilisation de l'adaptateur secteur (vendu séparément) est recommandée. Pour les utilisateurs de Windows 98, 98 SE, lire le chapitre page 99 sur l'installation du pilote USB qui est nécessaire avant de connecter l'appareil au micro-ordinateur.

1. Démarrer le micro-ordinateur. Le micro-ordinateur doit être mis en marche avant la connexion.

2. Engager la carte mémoire dans l'appareil. Pour changer de carte lorsque l'appareil est connecté à un micro-ordinateur, voir page 106.

3. Raccorder le petit connecteur du câble USB à l'appareil. La flèche indiquée sur le connecteur doit être face à l'arrière de l'appareil. S'assurer que le connecteur est bien fixé.

. Raccorder l'autre extrémité du câble USB au port USB du micro- ordinateur. Vérifier que le câble est bien raccordé. L'appareil doit être raccordé directement au port USB du micro-ordinateur. Le raccordement à un hub peut empêcher le bon fonctionnement de l'appareil.

. Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension. La connexion USB se fait automatiquement. Un écran apparaît pour indiquer la mise en connexion. L'écran s'éteint une

Iniasation de la connexion: fois la connexion effectuée. Si la connexion USB n'est pas établie,

USB. débrancher l'appareil et redémarrer le micro-ordinateur puis recommencer la procédure de connexion.

98 MODE TRANSFERT DE DONNÉES Lorsque l'appareil est correctement connecté au micro-ordinateur, un icône de périphérique ou de pilote apparaît dans le dossier poste de travail ou sur le bureau ; son nom varie selon la carte mémoire utilisée. Avec Windows XP où Mac OS X, une fenêtre s'ouvre et affiche des demandes d'informations sur les données image : suivre les indications affichées dans la fenêtre.

Mac OS X ,00 nu come.

Es Windows XP ns Windows || Disque amovible untitled

Connexion à Windows 98 et 98SE Le pilote doit être installé au préalable. S'il ne s’installe pas automatiquement, il est possible de l'installer manuellement à partir du système d'installation de périphériques de Windows (voir instruc- tions page suivante). Pendant l'installation, si le système demande le CD-Rom Windows 98, enga- ger ce dernier dans le lecteur de CD-Rom et suivre les instructions affichées à l'écran. Pour les autres versions de systèmes Windows et Macintosh, aucun pilote spécifique n'est nécessaire.

Installation automatique

Avant de connecter l'appareil au micro-ordinateur, placer le CD-Rom du logiciel DiIMAGE Viewer dans le lecteur de CD- Rom. Le menu d'installation DIMAGE Viewer doit apparaître automatiquement. Pour installer automatiquement le pilote USB Windows 98, cliquer sur le bouton d'installation. Une fenêtre apparaît pour confirmer l'installation : cliquer sur “Oui” pour continuer.

Lorsque le pilote a été correctement installé, une fenêtre apparaît. Cliquer sur “OK.". Redémarrer le micro-ordinateur avant de connecter l'appareil (p. 98) pour terminer la procédure d'installation de l'appareil.

Installation manuelle

instructions sur la connexion appareil/micro-ordinateur de la

| Pour installer le pilote Windows 98 manuellement, suivre les Æ suce muet DST sumsrnémmnmanmn | PA 98.

e 2 Lorsque l'appareil est connecté au micro-ordinateur, le systè- hd me détecte un nouveau périphérique et la fenêtre correspon-

dante apparaît. Engager le CD-Rom DiMAGE dans le lecteur de CD-Rom et cliquer sur “Suivant.”

& Fechercher le meileur plote pour vote. ique. (es ficher une liste de tous les pilotes situés dans

(T° emplacement précis, afin de pouvoir installer le rilots de vaitre choix

Sélectionner la recherche d’un pilote recommandé. Cliquer sur “Suivant.”

EE | | e Indiquer le répertoire d'installation du pilote. La fenêtre

. . “Parcourir” peut être utilisée pour indiquer le répertoire. 2 FK Défi un emplacement : Le pilote est situé sur le CD-Rom dans le répertoire corres- 5 AADriver wings pondant au chemin d'accès \Win9B\USB. Lorsque le -

répertoire apparaît dans la fenêtre,cliquer sur “Suivant”.

Le programme d'installation de périphérique confirme le répertoire d'installation du pilote. Cliquer sur “Suivant.” DT see Dourinstaller le pilote.

Fate d'u Soi ros pure

: Un des 3 pilotes suivants peut être indiqué : 9 GWINSB USB USESTRGINE à MNLVENUM:inf, USBPDR.inf, où USBSTRG.inf.

ind à teminé linstalätion del mise à our du picte SE RNERÉÉEE STE EN La dernière fenêtre confirme l'installation du pilote. Cliquer sur “Terminer” pour quitter le programme d'installation de périphérique et redémarrer le micro-ordinateur.

Lorsque la fenêtre du Poste de travail est ouverte, une nou- velle icône de disque amovible est affiché. Double-cliquer sur cette icône pour accéder à la carte mémoire de l'appa- reil : voir page 102.

Organisation des dossiers de la carte mémoire

Une fois l'appareil connecté au micro-ordinateur, il est possible d'accéder aux fichiers images et audio par un double-clic sur leurs icônes. Les fichiers sont situés dans le dossier DCIM. Le dossier misc. contient les fichiers d'impression DPOF (p. 82).

Les fichiers et dossiers de la carte mémoire peuvent être effacés à partir d'un micro-ordinateur. Ne jamais formater la carte mémoire à partir du micro-ordinateur ; toujours utiliser l'appareil photo pour formater la carte mémoire. Seuls les fichiers enregistrés par l'appa- reil doivent être stockés sur la carte mémoire.

De gauche à droite : dossier standard, dossier date, dossier copie, dossier

PG Les copies d'images (p. 78) sont placées dans un dossier avec un nom se terminant par “CP” Les copies e-mail sont placées dans un dossier avec un nom se terminant par “EM.” Lors de la création d'un nouveau dossier, les 3 premiers chiffres du nom de dossier sont plus grand d'une unité que le plus grand numéro de dossier déjà

Les noms de fichiers commençant par présent sur la carte. Si le numéro d'index du fichier-

“PICT” suivi d’un nombre à 4 chiffres image dépasse 9.999, un nouveau dossier est créé avec et de l'extension jpg ou mov. Pour un numéro supérieur d'une unité à celui du dossier pré- copier les images faire simplement sentant le plus grand numéro déjà enregistré sur la carte : glisser les icônes de fichiers vers un par exemple : de 100KM006 à 101KM006.

dossier du micro-ordinateur.

TRANSFERT DE DONNÉES Le numéro d'index du fichier-image peut ne pas correspondre au numéro de vue de l'image. Comme les images peuvent être supprimées depuis l'appareil, le compteur de vue modifie en conséquence son affichage afin d'indiquer le nombre d'images de la carte et réaffecte les numéros de vues en conséquence. Les numéros d’index des fichiers-image ne changent pas lorsqu'une image est supprimée. Lors de l'enregistrement d'une nouvelle image, il lui est affecté un numéro plus grand d’une unité que le plus grand numéro index du dossier. Les numéros de fichiers peuvent être contrôlés avec la fonction de mémoire de numéro de fichier dans la partie 2 du menu Réglages (p. 89).

Les fichiers-image contiennent des données Exif. Ces données comprennent la date, l'heure ainsi que les paramètres de la prise de vue. Ces données peuvent être visualisées à partir de l'appareil ou avec le logiciel DiMAGE Viewer.

Si un fichier-image est ouvert dans une application de retouche photo qui ne reconnaît pas les infor- mations Exif et si l'image est ensuite ré-enregistrée par dessus le fichier original, les informations Exif sont effacées. Certaines applications compatibles Exif ré-écrivent les informations et empê- chent ainsi leur reconnaissance par DiMAGE Viewer. Lors de l’utilisation de logiciels autres que le DiMAGE Viewer, toujours effectuer une copie des fichiers-image afin de protéger les données Exif.

Pour visualiser correctement les images sur un micro-ordinateur, il peut être nécessaire d'adapter l'espace couleurs de l'écran. Consulter le mode d'emploi du micro-ordinateur au sujet du calibrage de l'affichage selon les critères suivants : SRVB, température de couleurs de 6500K et gamma de 2.2. Les modifications de contraste et de saturation de couleurs appliquées à l'image avec les réglages de l'appareil ont une incidence sur toutes les applications de correspondance de couleurs.

Économie d’énergie en mode transfert de données

Lors de la connexion à un micro-ordinateur ou à une imprimante, si l'appareil ne reçoit pas de com- mande de lecture ou de d'écriture au bout de 10 minutes, son alimentation est automatiquement coupée pour économiser l'énergie des piles. Dans ce cas, un message indiquant qu'un périphérique n'est plus disponible peut apparaître à l'écran du micro-ordinateur. Cliquer sur “OK.” L'opération ne présente aucun risque pour l'appareil ni pour le micro-ordinateur. Mettre l'appareil hors tension avec l'interrupteur principal. Rétablir la connexion USB en remettant l'appareil sous tension.

Déconnexion de l’appareil du micro-ordinateur rer Ne jamais déconnecter l'appareil lorsque le témoin d’accès carte est À SAC

rouge. Risque de perte de données ou de détérioration de la carte AX Windows 98 et 98SE Vérifier que le témoin d'accès n’est pas rouge. Mettre l'appareil hors tension et débrancher le câble USB.

Windows ME, 2000 professionnel, et XP

=. Pour déconnecter l'appareil, cliquer sur l'icône d'éjection de la barre de tâches. Une petite fenêtre s'ouvre, indiquant que le périphérique va être déconnecté.

3:45 PM Cliquer dans la petite fenêtre pour déconnecter le périphérique. La fenêtre de confirmation apparaît. Fermer la fenêtre, mettre l'appareil hors tension et débrancher le câble USB. EX W

La pérphbnque! USE Mass rage Dee” paut ranterant en du eye en au cbr,

S'il y a plus d'un périphérique connectés au micro-ordinateur, renouveler la procédure ci-dessus à l'exception du clic sur l'icône d'éjection. La fenêtre d'éjection de périphérique s'ouvre après un clic sur la petite fenêtre indiquant le programme d'éjection.

104 MODE TRANSFERT DE DONNÉES

Dans la fenêtre d'éjection, les périphériques à ne pen pe co rpm de déconnecter sont affichés. Surligner le périphérique PC LEE On EP EEE

concerné en cliquant dessus puis sur “Stop.” Bent

Un écran de confirmation apparaît pour RE te indiquer les périphériques à déconnec- Confrmezl'arôt de péiphôrque(] Ciquez our UK pour certinu.

ter. Cliquer sur “OK” pour déconnecter le | wa. STE EEE AUD périphérique. pére Sté e pouront 8e trs an tout vécut,

FUSE es Son Las ES oune génie 1

Un troisième écran final apparaît pour indiquer que l'appareil peut être décon- necté du micro-ordinateur en toute sécu- La pérphérque* USE M263 Siorage Device peut mantenant être enkvé du eysème en tours séunté, rité. Fermer la fenêtre, mettre l'appareil Pa ER W

hors tension et débrancher le câble USB.

CR Macintosh [untitted]

Vérifier que le témoin d'accès n'est pas rouge puis glisser l'icône du périphérique dans la corbeille. Mettre l'appareil hors tension et débrancher le câble USB.

Changement de carte mémoire

Ne jamais déconnecter l'appareil lorsque le témoin d’accès carte est rouge. Risque de perte de données ou de détérioration de la carte

1. Mettre l'appareil hors tension.

2. Changer la carte mémoire.

3. Remettre l'appareil sous tension pour rétablir la connexion USB.

Windows ME, 2000 professionnel, et XP

1. interrompre la connexion USB à partir de la procédure d'éjection (p. 104). 2. Mettre l'appareil hors tension.

3. Changer la carte mémoire.

4. Remettre l'appareil sous tension pour rétablir la connexion USB.

1. interrompre la connexion USB en faisant glisser l'icône de l'appareil vers la corbeille (p. 105). 2. Mettre l'appareil hors tension.

3. Changer la carte mémoire.

4. Remettre l'appareil sous tension pour rétablir la connexion USB.

106 MODE TRANSFERT DE DONNÉES Désinstallation du logiciel pilote - Windows

Engager une carte mémoire dans l'appareil et le connecter au micro-ordinateur avec le câble USB. D'autres périphériques ne doivent pas être connectés durant cette procédure.

. Cliquer sur l'icône du Poste de travail. Sélectionner “Propriétés” dans le menu déroulant.

Windows XP: à partir du menu Démarrer, aller dans le panneau de configuration. Cliquer sur l'on- glet “Performances et maintenance”. Cliquer sur “Système” pour ouvrir la fenêtre des propriétés du système.

Windows 2000 et XP: sélectionner l'onglet “Matériel” dans la fenêtre Propriétés. Puis cliquer sur le bouton du “Gestionnaire de périphériques”.

Windows 98 et Me: cliquer sur l'onglet de “Gestionnaire de périphériques” dans la fenêtre Propriétés.

Le fichier du pilote est situé dans le “Contrôleur de bus USB” ou dans "autres périphériques” du gestionnaire de périphériques. Cliquer pour afficher les fichiers. Le pilote doit être indiqué par le nom de l'appareil. Dans certains cas, le nom du pilote peut ne pas faire référence au nom de l'ap- pareil. Cependant, le pilote peut être repéré par un point d'interrogation ou d'exclamation, lorsque l'installation a échoué.

. Cliquer sur le pilote pour le sélectionner.

Windows 2000 et XP: cliquer sur le bouton “Action” pour afficher le menu déroulant. Sélectionner “Désinstaller.” Un écran de confirmation apparaît. Cliquer sur “Oui” pour supprimer le pilote du système.

Windows 98 et Me: cliquer sur le bouton de suppression. Un écran de confirmation apparaît. Cliquer sur “Oui” pour supprimer le pilote du système.

7. Débrancher le câble USB et mettre l'appareil hors tension. Redémarrer le micro-ordinateur.

Vérifier que l'option mode de transfert de la section 4 du menu Réglages est sur PictBridge. Connecter l'appareil photo à une imprimante compatible PictBridge grâce au câble USB fourni avec l'appareil. Le plus gros connecteur du câble est connecté à l'impri- mante. Ouvrir la porte du logement sortie AV / port USE et insérer le plus petit connecteur du câble dans l'appareil. Mettre l'appareil sous tension ; l'écran PictBridge s'affiche automatiquement.

Les photos individuelles peuvent être sélectionnée pour l'impres- sion dans le menu Pictbridge. Pour d'autres options d'impression, voir la section sur la navigation du menu, page 110.

Nombre total d'impressions Nombre de copies

Utiliser les touches gauche/droite du contrôleur pour afficher les images à imprimer.

Appuyer sur la touche haut pour sélectionner le nombre de copies à imprimer. Pour annuler la sélection d'une image pour l'impression, appuyer sur la touche bas jusqu'à ce que le nombre de copies atteigne zéro.

Répéter les étapes précédentes jusqu'à ce que toutes les images à imprimer soient sélectionnées. Appuyer au centre du contrôleur pour continuer.

108 MODE TRANSFERT DE DONNÉES Nbre de copies: 7 Format impr : Régl imprimante

Le nombre d'impressions est affiché ainsi que les paramètres d'im- pression sélectionnés avec le menu. Voir la section sur la navigation du menu pour davantage d'informations (p. 110). Appuyer au centre du contrôleur pour lancer l'impression, ou appuyer sur la touche

Composition Régl imprimante

Qualité d'impr: Réglimprimante Menu pour revenir à l'écran PictBridge. Il est possible d'imprimer IncrustDonnée Régl imprimante un maximum de 50 images.

Une fois l'impression lancée, appuyer au centre du contrôleur pour l'annuler. Lorsque l'impression est terminée, un message indique la fin de l'opération : appuyez sur le centre du contrôleur et mettez l'appareil hors tension.

Notes sur les erreurs d'impression

Si les piles sont épuisées avant la fin de l'impression, celle-ci est annulée. Utiliser des piles neuves ou l'adaptateur secteur optionnel.

Si un problème mineur se produit pendant l'impression, si l'imprimante est à cours de papier par exemple, suivre les procédures indiquées pour l'imprimante ; il n’est pas nécessaire d'agir sur l'ap- pareil photo. Si un problème majeur se produit, appuyer au centre du contrôleur pour valider l'opéra- tion. Se référer au mode d'emploi de l'imprimante pour utiliser la procédure adéquate à la résolution de ce problème. Vérifier les réglages de l'imprimante avant de relancer l'impression et désélection- ner les images préalablement imprimées.

Navigation dans le menu PictBridge

Appuyer sur la touche menu (1) pour activer et désactiver le menu. Les 4 touches du contrôleur (2) permettent de déplacer le curseur dans le menu. Pour effectuer un réglage, appuyer au centre du contrôleur.

(@} Activer le menu avec la touche Menu.

MENU Utiliser les touches gauche/droite du contrôleur pour surligner l'onglet souhaité ; les menus changent selon l'onglet sélectionné.

Utiliser les touches haut/bas pour faire défiler les options du menu. Surligner l'option pour laquelle les réglages doivent être modifiés.

L'option étant surignée, appuyer sur la touche droite du contrôleur ; les réglages sont affichés avec le réglage en cours surligné. Si “Démarrer” est affiché, appuyer au centre du contrôleur pour continuer.

Utiliser les touches haut/bas pour surligner le nouveau réglage.

Appuyer au centre du contrôleur pour sélectionner le réglage surligné.

Une fois qu'un réglage est sélectionné, le curseur revient aux options du menu et un nouveau réglage est affiché. Pour reve- nir au mode Lecture de l'écran PictBridge, appuyer sur la touche Menu. Lire les sections suivantes pour davantage d'in- formations sur les options du menu.

DE DONNÉES Les options pouvant être changées varient selon l'imprimante. 1 [3] pi ps ge pr

Amp. par lots - Imp. index -

Impression par lots L'impression par lots de la section 1 sélectionne toutes les photos de la carte mémoire pour l'impres- sion. Deux options sont disponibles :

Toutes les images - pour imprimer toutes les images de la carte. Un écran s'affiche pour pouvoir indiquer le nombre de copies pour chaque image. Un maximum de 50 images peut être imprimé.

Réinitialisation - pour annuler les modifications effectuées avec l'option d'impression en lots ou avec l'écran de sélection d'impression.

Il'est possible de réaliser l'impression d'index de toutes les images de la carte mémoire. La qualité et le format d'impression peuvent être spécifiés dans le menu de l'appareil photo. Le nombre d'images par page varie selon l'imprimante. L'écran de confirmation des réglages d'impression est affiché avant le lancement de l'impression.

Le format du papier peut être spécifié. Sélectionnez le format du papier et appuyez sur le bouton central du contrôleur pour ouvrir l'écran correspondant. A l'aide du contrôleur, sélection- nez le format, puis appuyez sur le bouton central pour confirmer. Lorsque l'imprimante est activée, il est impossible de sélectionner un format non disponible.

OT Format papier Régl imprimante Composition Régl imprimante Qualité d'impr: Réglimprimante IncrustDonnée Régl imprimante

Réglage imp Carte 2x 3"

L 100 mmxt50 mm Pour votre information, voici les dimensions exactes de chaque Carte postale #x6" format de papier : 8x 10"

A4 210x297 mm 8.3 x 11.7 in. Lettre 216x279 mm 8.5 x 11.0 in.

Composition / mise en page

La mise en page de l'impression peut être réglée. L'option de réglage imprimante utilise les para- mètres de mise en page de l'imprimante. L'impression sans marge peut être spécifiée depuis l'appa- reil photo ainsi que le nombre d'images par page.

Qualité d'impression La qualité d'impression peut être réglée. L'option de réglage imprimante utilise la qualité réglée avec l'imprimante. La qualité “fin” peut être spécifiée depuis l'appareil photo.

Impression de données

Des données peuvent être imprimées avec l'image. L'option de réglage imprimante utilise les options réglées avec l'imprimante. La date de la prise de vue et le nom du fichier peuvent être imprimés. L'impression de données peut être désactivée depuis le menu.

Impression DPOF Amp. DPOF - L'impression DPOF de la section 3 permet d'imprimer des photos et des planches-index, sélectionnées avec les options d'impres- sion DPOF dans la section 2 du menu Lecture, sur une imprimante DPOF compatible PictBridge. Sélectionner simplement l'option Démarrer du menu pour lancer l'opération.

Format Régl imprimante CL D gra leur pour lancer l'impression, ou appuyer sur la touche menu pour Qualité d'impr: — Régl imprimante revenir au menu PictBridge.

IncrustDonnée Régl imprimante

Le nombre d'impressions est affiché ; une impression de planche- index compte pour une impression. Appuyer au centre du contrô-

Une fois l'impression lancée, il est possible de l’annuler en appuyant sur le centre du contrôleur. Dès que l'impression est terminée, un message Fin d'impression de fin d'impression indique la fin de l'opération; appuyer au centre du contrôleur puis mettre l'appareil hors tension pour valider l'opération.

APPENDICE En cas de problème

Ce chapitre décrit les problèmes mineurs qui peuvent survenir lors du fonctionnement de l'appareil. En cas de problème plus important ou de panne récurrente, contacter le SAV Minolta.

L'appareil ne fonctionne pas.

Déclenche- ment impos- sible.

Les images ne sont pas nettes

Aucun affichage sur les écrans.

Pas de témoin de carte sur les écrans.

Le témoin de mise au point est allumé en rouge.

Les piles sont épui- sées.

Les piles/accus AA Ni-Mh sont mal installés.

Il n'y a pas de carte

mémoire dans l'appareil.

Le sujet est trop proche.

L'appareil est en mode Macro.

Une situation particuliè- re empêche le bon fonctionnement de l’autofocus (p. 25)

Remplacer les piles (p. 13).

Réinstaller les accus en respectant les polarités indiquées

Charger une carte (p. 16).

Vérifier que le sujet est dans la plage de mise au point AF (p. 24) ou utiliser le mode Macro (p. 35).

Annuler le mode Macro (p. 35).

Utiliser la fonction de mémorisa- tion du point pour faire la mise au point sur un autre sujet (p. 24) ou faire le point en manuel (p. 57).

Les images es Re Les vitesses lentes Utiliser un trépied, modifier le nesontpas PéPrean Peuvent se traduire par réglage de sensibilité (p. 62), nettes Her des flous de bougé. ou utiliser le flash (p. 26).

Au flash, les images sonttrop … L® re du fan

sombres. (trop loin) (p. 62).

S'approcher du sujet où aug- menter la sensibilité (p. 62).

La température de l'appareil augmente lors de son utilisation intensive. Dès lors, la carte et la pile notamment, peuvent être très chaudes. Attention à ne pas se brûler lors de leur retrait de l'appareil.

Si l'appareil ne fonctionne pas normalement ou si un message d'erreur système apparaît, mettre l'appareil hors tension, retirer les piles et les remettre en place ou débrancher/rebrancher l'adaptateur secteur. Si l'appareil a été utilisé de façon intensive, attendre qu'il refroidisse avant de débrancher l'alimentation. Toujours mettre l'appareil hors tension à partir de l'interrupteur principal sous peine de détériorer la carte et de réinitialiser des réglages.

L'appareil contrôle l'image de l'écran en faisant varier la sensibilité du capteur CCD ainsi que l'ou- verture. Parfois, l'ouverture peut être longue à se déclencher, en fonction des modifications de la luminosité du sujet.

La mise au point est ajustée en permanence en modes programmes résultats sport et AF en conti- nu. En cours de mise au point, l'image du sujet affichée à l'écran peut sembler sauter. Attendez que le signal de mise au point confirme la mise au point, ou encore, relâchez le déclencheur, puis appuyez à nouveau.

Ce mode d'emploi contient des informations sur les produits et accessoires disponibles au moment

de l'impression. Pour davantage d'information sur la compatibilité d'accessoires non cités dans ce mode d'emploi, contacter un revendeur Konica Minolta.

Entretien et rangement

Lire attentivement ce chapitre pour assurer un bon entretien de votre appareil. Un appareil bien entretenu et utilisé correctement vous assurera plusieurs années de bons services.

Entretien de l'appareil

+ Ne jamais soumettre l'appareil à des chocs.

+ Mettre l'appareil hors tension pour le transporter.

+ Cet appareil n'est ni étanche ni tous temps. Ne pas charger les piles ou la carte mémoire avec les mains mouillées.

+ En cas d'utilisation à la plage ou à proximité de l'eau, ne jamais exposer l'appareil directement au contact du sable, de la poussière, de l’eau ou du sel.

+ Ne jamais laisser l'appareil exposé directement au soleil. Ne pas viser le soleil, le capteur CCD pourrait être endommagé.

+ Ranger l'appareil dans un endroit sec et bien aéré à l'écart de produits chimiques et de la poussière. Pour un rangement de longue durée, placer l'appareil dans un sac étanche avec un sachet de dessicant.

< Retirer les piles et la carte mémoire avant de le ranger pour une longue période.

+ Ne pas ranger l'appareil à proximité de naphtaline (boules anti-mites).

+ Si l'appareil est rangé pour une longue période, le faire fonctionner de temps en temps. Vérifier son bon fonctionnement avant de l'utiliser à nouveau.

+ Si l'appareil ou la lentille de l'objectif sont sales, les essuyer doucement avec un chiffon propre et sec. S'ils ont été en contact avec du sable, souffler les grains avec une soufflette. Ne pas essuyer, les grains de sable car ils pourraient rayer l'objectif ou la carrosserie.

+ Pour nettoyer une lentille, souffler d'abord les éventuels grains de poussière ou de sable puis essuyer doucement la lentille avec un chiffon spécial optiques. Si nécessaire, utiliser un liquide nettoyant pour objectifs.

+ Ne jamais utiliser de solvants.

+ Ne pas poser les doigts sur la lentille.

Entretient de l’écran ACL

+ L'écran ACL de cet appareil a été fabriqué avec des technologies de très grande précision et plus de 99,9 % des pixels qui le composent fonctionnent correctement. Moins de 0,01 % des pixels peuvent éventuellement afficher un point monochrome ou blanc. Ceci ne constitue pas un défaut et n'affecte pas l'image enregistrée.

+ Ne pas appuyer sur la surface de l'écran, cela risquerait de le détériorer.

+ Dans un environnement froid, l'écran ACL peut apparaître momentanément sombre. Il revient à un aspect normal dès que la température remonte.

+ Si la surface de l'écran est marquée de traces d'empreintes, l’essuyer doucement avec un chiffon propre et sec.

+ La performance des piles diminue avec la température. En environnement froid il est recommandé de conserver les piles séparément de l'appareil dans un endroit chaud comme la poche intérieure d'une veste par exemple. Une fois réchauffées, les piles peuvent recouvrer une partie de leur potentiel.

+ Par temps froid et pour préserver les performances de l'appareil, nous recommandons l'emploi d’accus Ni-MH plutôt que de piles alcalines.

+ Si des piles ont atteint leur limite de charge au cours de l'utilisation dans l'appareil, ne pas les remettre en place même si elles semblent avoir recouvré une partie de leur potentiel. Elles provoqueraient un mauvais fonctionnement de l'appareil.

Températures et conditions d'utilisation

+ Cet appareil peut être utilisé par des températures de 0 à 40°C.

+ Ne jamais le soumettre à des températures très élevées en le laissant dans la boîte à gants d’un véhicule exposé au soleil par exemple. Ne pas l’exposer à une forte humidité.

+ Lorsque l'appareil doit être transféré d’un extérieur froid et humide vers une pièce chauffée, le placer dans un sac en plastique afin d'éviter la formation de buée sur les lentilles. Attendre que l'appareil soit revenu à la température de la pièce pour le sortir du sac.

Les cartes mémoire SD et MultiMediaCard (MMC) sont fabriquées à partir de composants électro-

niques de précision. Les effets suivants peuvent endommager les données ou la carte elle-même :

+ Mauvaise utilisation de la carte.

+ Chocs, pliure ou contrainte.

+ Humidité, moisissures, soleil direct.

+ Décharge d'électricité statique ou électromagnétique à proximité de la carte.

+ Retrait de la carte ou coupure d'alimentation au cours d’une opération d'accès à la carte (lecture, écriture, formatage, etc.).

+ Les contacts de la carte ont été touchés par les doigts ou un objet métallique.

+ Utilisation surintensive de la carte. L'achat périodique d’une nouvelle carte peut s'avérer nécessai- re.

Le temps de réponse est plus long avec les cartes mémoire MultiMediaCard (MMC) qu'avec les cartes mémoire SD. II ne s’agit pas d’un défaut, cela est dû aux caractéristiques des cartes. Lors de l’utilisation de cartes de grande capacité, certaines opérations comme la suppression peuvent prendre plus de temps.

Les cartes mémoire SD possèdent un curseur de protection d'écriture Curseur pour empêcher la suppression de données. En faisant glisser ce curseur dE Pr0- vers le bas de la carte, les données seront protégées. Lorsque la carte tECtion est protégée, il est impossible d'enregistrer des images. Un message de

verrouillage de carte apparaît à l'écran si vous essayez d'enregistrer où position de supprimer une image. verrouillée

Les cartes mémoire ne doivent pas être utilisées pour conserver en per- manence des données. Toujours sauvegarder une copie des fichiers de l'appareil photo sur un système de stockage approprié ou sur un sup- port d'enregistrement. Konica Minolta ne peut être tenu responsable de la perte ou des dégâts des données.

Avant un événement important ou un voyage

+ Vérifier le bon fonctionnement de l'appareil, prévoir des piles de rechange.

+ Konica Minolta ne pourra en aucun cas être tenu pour responsable du mauvais fonctionnement de l'appareil.

+ Les émissions télé, les films, les cassettes vidéo, les photographies et tous les autres supports d'images peuvent être protégés. La reproduction ou la duplication non autorisées peuvent être contraire à la loi sur les droits de reproduction et les droits d'auteur. La prise de vues de spectacles peut être interdite ou soumise à une autorisation. Les images protégées par copyright ne peuvent être utilisées que conformément à la loi sur le copyright.

+ Si vous avez des questions concernant cet appareil, contactez votre revendeur ou le SAV Konica Minolta. + Avant d'envoyer l'appareil pour réparation, contactez votre revendeur ou le SAV Konica Minolta.

Système requis pour QuickTime

Compatible IBM PC / AT Pour installer QuickTime, suivre les instructions du = : dossier “Lisez-moi” et du dossier d'installation. PC à base de processeur Pentium Les utilisateurs de Macintosh peuvent télécharger ou compatible gratuitement la dernière version de QuickTime à Windows 98, Me, 2000, ou XP. partir du site Web Apple : http://www.apple.com.

128 Mo de RAM ou plus

Système requis pour Videoimpression 2

Pour installer ArcSoft Videolmpression 2, suivre les instructions de l'installation.

Windows 98SE, Me, 2000, ou XP. processeur Pentium Ill 450 ou équivalent. Pentium III 700 recommandé 200 Mo d'espace disque, 1 Go recommandés. 64 Mo de RAM. 128 Mo recommandés. Affichage couleurs à 800 x 600 16-bits ou sup. DirectX 8.1 ou sup. Apple QuickTime recommandé.

Ce label figurant sur votre appareil certifie qu'il est conforme aux normes en vigueur dans l'Union Européenne pour ce qui concerne les éventuelles interfé- rences causées aux équipements électriques. CE signifie “Conformité Européenne”.

FCC Déclaration de Conformité Digital Camera: DiMAGE Z3

Partie responsable : Konica Minolta Photo Imaging U.S.A. Inc. Adresse : 725 Darlington Avenue, Mahwah, NJ 07430, États-Unis

Tested To Comply With FCC Standards

FOR HOME OR OFFICE USE Cet appareil est conforme à l'article 15 de la réglementation FCC. L'utilisation de cet appareil est soumise aux deux conditions suivantes : (1) il ne doit pas être la cause d'interférences dangereuses, et (2) il doit accepter toute interférence reçue, cause éventuelle d'opération non souhaitée. Tout changement ou modification non approuvée par la partie responsable de la conformité pourrait entrainer sa nullité. Ce produit a été testé et estimé conforme aux limites imposées aux produits numériques de classe B, dans le cadre de l'article 15 de la réglementation FCC. Ces limites imposent une protection raisonnable contre les interférences dangereuses à domicile.

Cet appareil génère, utilise et irradie une fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de créer des interférences dangereuses avec les fréquences radio. Toutefois, rien ne garantit qu'une interférence ne se produise pas dans le cas d'une installation particulière. Si cet appareil est la cause d'une interférence avec la radio ou la télévision détectée lors de la mise en et hors service, l'utilisateur peut remédier à ce problème en effectuant une des opérations suivantes :

Réorienter ou changer l'emplacement de l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur.

Connecter l'appareil à une prise ou à un circuit différent de celle ou celui du récepteur. Consulter le distributeur ou un technicien spécialisé en radio/TV.

Ne pas retirer les noyaux de ferrite qui entourent les câbles.

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Caractéristiques techniques

Nombre de pixels effectifs :

Nombre de pixels total : Sensibilité (ISO) :

Ratio de format : Construction optique : Ouverture maxi :

Plage de mise au point :

Système autofocus : Modes autofocus :

Obturateur : Vitesses :

Recyclage du flash intégré :

Champ du viseur : Conversion A/N :

Support d'enregistrement : Formats de fichiers :

Type 1/2,5 interligne couleurs primaires

Auto et 50, 100, 200, et 400 ISO équivalents.

13 éléments en 10 groupes

#/2,8 (position grand-angle), f/4.5 (position télé) 5,83 - 69,9 mm (équivalent 24 x 36 : 35 - 420 mm) Grand angle : 0,6 m - infini

Téléobjectif : 2 m - infini

Grand-angle : 0,1 - 1m

Téléobjectif : 1,2 - 2,5 m

Super macro (à 10,45 mm, équivalent 35 mm : 63 mm) : 1-100 cm.

(Les distances sont calculées à partir de l'objectif) AE Vidéo

AE vue par vue, en continu AF avec anticipation, Retouche manuelle

CCD électronique + obturateur mécanique 1/1000e - 4s

En modes S et M : 1/1000 s - 15 sec. Pose 30 seccondes maxi.

3,8 cm interface numérique TFT couleurs

Cartes mémoires SD et MultiMediaCard (MMC) JPEG, vidéo JPEG (mov).

DCF 2.0 et compatible DPOF.

122 APPENDICE Contrôle d'impression : Langues des menus :

Sortie vidéo : Piles :

Autonomie (en Enregistrement) :

Autonomie (en Lecture) :

Alimentation externe en option :

Dimensions : Poids :

Température de fonctionnement :

Exif print, PRINT Image Matching Il, PictBridge Japonais, Anglais, Allemand, Français, Espagnol et chinois simplifié

4 pile alcalines AA ou 4 accus Ni-Mh équivalents

Quantité approximative d'images enregistrées : 170 avec des piles alcalines, 320 avec des piles de 2300 mAh Ni-MH, conformément au standard CIPA avec des cartes mémoires SD. * CIPA : Camera & Imaging Products Association

Temps approximatif de lecture en continu : 220 m avec des piles alcalines, 300 m. avec des piles de 2300 mAh Ni-MH, conformément aux standard de Konica Minolta.

Adaptateur secteur AC-1L ou AC-11

108,5 (L) X 80 (H) X 83,5 (P) mm

(sans piles ni carte mémoire)

5 - 85% (sans condensation)

Caractéristiques basées sur les informations disponibles au moment de l'impression et sujettes à modification sans préavis. Document non contractuel.

Devenez dès aujourd’hui, membre du Konica Minolta Photo World. L'inscription est gratuite.
