Type de produit	Carte mère
Socket processeur	Non précisé
Chipset	Non précisé
Format	ATX
Support mémoire	DDR3
Nombre de slots mémoire	4
Support multi-GPU	Oui
Ports PCI Express	PCIe x16
Connecteurs SATA	6 SATA 3Gb/s
USB	USB 2.0 et USB 3.0
Audio	Audio HD 7.1 canaux
Réseau	LAN Gigabit Ethernet
Refroidissement	Ventilateur CPU supporté
Fonctions gaming	Optimisations pour jeux
Version régionale	Europe

FOIRE AUX QUESTIONS - B75A-G43 GAMING MSI

Comment réinitialiser le BIOS de la carte mère MSI B75A-G43 GAMING ?

Pour réinitialiser le BIOS, éteignez l'ordinateur et débranchez-le. Retirez la pile de la carte mère pendant environ 5 minutes, puis remettez-la en place. Vous pouvez également utiliser le jumper de réinitialisation si disponible.

La carte mère ne détecte pas la RAM, que faire ?

Assurez-vous que les modules de RAM sont correctement installés dans les emplacements appropriés. Essayez de les réinstaller ou de tester chaque module individuellement dans différents emplacements.

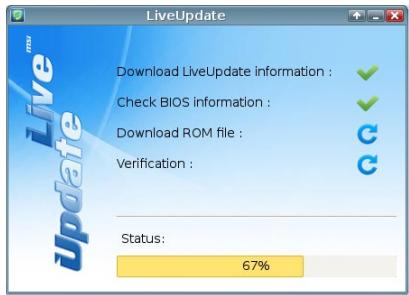

Comment mettre à jour le BIOS de la MSI B75A-G43 GAMING ?

Téléchargez la dernière version du BIOS depuis le site officiel de MSI. Copiez le fichier sur une clé USB, démarrez l'ordinateur et accédez au BIOS. Utilisez l'option 'M-Flash' pour sélectionner le fichier et suivre les instructions à l'écran.

Pourquoi mon ordinateur ne démarre-t-il pas avec la carte mère MSI B75A-G43 GAMING ?

Vérifiez les connexions d'alimentation, assurez-vous que tous les composants sont correctement installés et fonctionnels. Testez avec un autre bloc d'alimentation si possible.

Quels types de processeurs sont compatibles avec la MSI B75A-G43 GAMING ?

Cette carte mère est compatible avec les processeurs Intel de la 3ème génération (Socket LGA 1155), tels que les Core i7, i5 et i3.

Comment configurer le SLI avec la MSI B75A-G43 GAMING ?

Cette carte mère ne prend pas en charge le SLI. Elle est compatible avec la technologie CrossFire d'AMD pour les cartes graphiques, mais pas avec le SLI de NVIDIA.

Comment résoudre un problème de surchauffe de la carte mère ?

Assurez-vous que le système de refroidissement est adéquat et que les ventilateurs fonctionnent correctement. Vérifiez également que la pâte thermique du processeur est correctement appliquée.

Pourquoi les ports USB ne fonctionnent-ils pas sur ma carte mère ?

Vérifiez les paramètres du BIOS pour vous assurer que les ports USB sont activés. Testez également avec différents périphériques USB et assurez-vous que les pilotes sont à jour.

Comment configurer le RAID sur la MSI B75A-G43 GAMING ?

Accédez au BIOS et activez le mode RAID dans les paramètres SATA. Ensuite, redémarrez et utilisez l'utilitaire RAID qui apparaît au démarrage pour configurer vos disques.

La carte mère émet des bips au démarrage, que cela signifie-t-il ?

Les bips peuvent indiquer un problème matériel. Consultez le manuel de la carte mère pour interpréter le code de bips et identifier le composant défaillant.

MODE D'EMPLOI B75A-G43 GAMING MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

Comme sans permanganate activé, sur un contact optique, non stimulé, nous observons bien, YTO....

B cootbETCTBnC nIpeKTHBOEbponeckoro Coo3a (EC) no npedeTbpaueHIO 3arp3HeNIA OKpykaOuSe CpeDbI NcONlb3OBaHHbIM 3JeKTPnueeCKMIM 3JeKTPHOHbIM 6obopydOBAHnIEM (npeKTHBa WEEE 2002/96/EC), BcTynaIoSeB v cnly 13 aByrcta 2005 rOda, n3JeNIA, oTHocyaMeC K 3JeKTPnueeCKOMY u 3JeKTPHOHOMy 6obopydOBAHnIO, He MOrYT paccMaTPnbAusbcA KAc 6bITOBO MyCop, NO3tOMy IpnOn3BOUnteIN BlIWepeuNCnEHHORO 3JeKTPoHHORO 6obopydOBAHnI O6ra3aHbl npInHMtaB erO npepebaOTkn IO OKohuaHN cpoKA cnjkb. MSI o63yeTc8 co6bNDaT Tpe6OBaHNIO npneMy npodykUn, npOdaHNO nO mad MapKO MSHa terpHTOpBN EC, B nepepaBOTky n OkOHauHN cpoKA cnjkb. Bbl MoKeTe BepHyTB 3TN n3DeJIIN B cneuaJIN3IPoBAHHbIe NyHKTb IpmeMA.

Spécifications. Fr-2

Guide Rapide Des Connecteurs. Fr-4

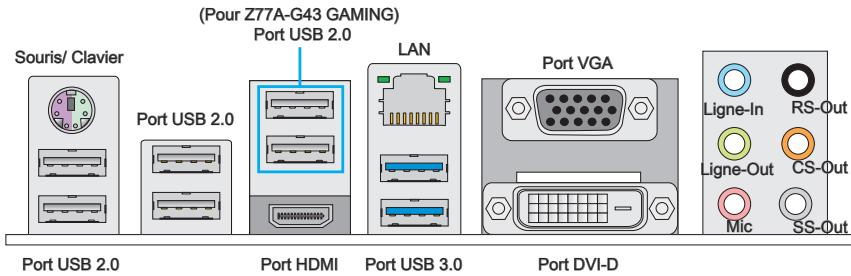

Guide rapide du panneau arrière. Fr-6

Processeur: CPU. Fr-8

Trous Taraises de Montage. Fr-12

Connecteurs d'alimentation... Fr-13

Memoire. Fr-14

Emplacements d'extension. Fr-16

Connecteurs internes... Fr-17

Chapitres. Fr-25

• Supporte 3ème Génération Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® Processeurs pour LGA 1155 socket

Jeux de puces

Puces Intel® Z77 (Z77A-G43 GAMING) Puces Intel® B75 (B75A-G43 GAMING)

-Supporte Intel® SBA par Intel® B75

Mémoire supportée

4x DDR3 DIMMs supportent pour DDR3-1066/ 1333/ 1600/ 1866(OC)/ 2133(OC), 2200^ / 2400^ / 2667^ / 2800^ MHz (OC, 22nm CPU exigé) jusqu'à 32GB max (Z77A-G43 GAMING) - 4x DDR3 DIMMs supportent pour DDR3-1066/ 1333/ 1600/ 1800 / 2000 / 2200 / 2400 MHz (OC, 22nm CPU exigé) jusqu'à 32GB max (B75A-G43 GAMING) Supporte le mode double-canal

1x LAN supporte 10/100/1000 Fast Ethernet par Killer® E2205 Gigabit

• **Ce Killer Network Manager n'est que disponible pour Windows 7 et Windows 8 actuellement. Les pilotes pris en charge pour autres systèmes d'exploitation sont sur le site s'ils sont fournis par le vendeur.**

Audio

HD audio codec intégré par Realtek® ALC892 8-canal audio avec détection de prise Conforme aux spécifications Azalia 1.0

SATA 6Gb/s

• 2x ports SATA 6Gb/s (SATA1~2) par Intel® Z77 (Z77A-G43 GAMING)
• 1x port SATA 6Gb/s (SATA1) par Intel® B75 (B75A-G43 GAMING)

SATA 3Gb/s

• 4x ports SATA 3Gb/s (SATA3~6) par Intel® Z77 (Z77A-G43 GAMING)
• 5x ports SATA 3Gb/s (SATA2~6) par Intel® B75 (B75A-G43 GAMING)

RAID (Z77A-G43 GAMING)

SATA3~6 supportent Intel® Rapid Storage Technology (AHCI/ RAID 0/1/5/10)

USB 3.0

2x ports USB 3.0 I/O arrêté par Intel® Z77/B75 1x connecteur USB 3.0 intégré par Intel® Z77/B75

Multi-GPU

Supporte la technologie AMD® CrossFire™ Technology Supporte la technologie Lucid® Virtu Universal MVP

Panneau arrière

• 1x port clavier/souris combo PS/2
• 6x ports USB 2.0 (Z77A-G43 GAMING) ou

• 2x ports USB 3.0
• 1x port LAN
• 1x port HDMI, supportant une résolution maximum de 1920x1200
• 1x port VGA, supportant une résolution maximum de 2048x1536
• 1x port DVI-D, supportant une résolution maximum de 1920x1200
• 6x ports audio

(Cette plate-forme supporte la fonction double-écran par deux ports de sortie facultatifs (HDMI+DVI-D, DVI-D+VGA ou VGA+HDMI)).

Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteur USB 3.0
• 1x connecteur de module TPM
• 1x connecteur de port Sérieal
• 1x connecteur de port Parallele
• 1x connecteur audio avant
• 1x connecteur Chassis Intrusion
• 1x connecteur panneau MultiConnect (en option)
• 1x connecteur Voice Genie (en option)

Emplacements

• 1x emplacement PCIe 3.0 x16, PCI_E2, il supporte jusqu'à la vitesse PCIe 3.0 x16
• 1x emplacement PCIe 2.0 x16, PCI_E4, il supporte jusqu'à la vitesse PCIe 2.0 x4 2x emplacements PCIe 2.0 x1 3x emplacements PCI

Dimension

ATX (30.5 cm × 24.4 cm)

Trous taraudés de montage

9x trous de montage

Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support/

Pour plus d'information sur les composants compatibles, veuillez visiter

http://www.msi.com/service/test-report/

Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

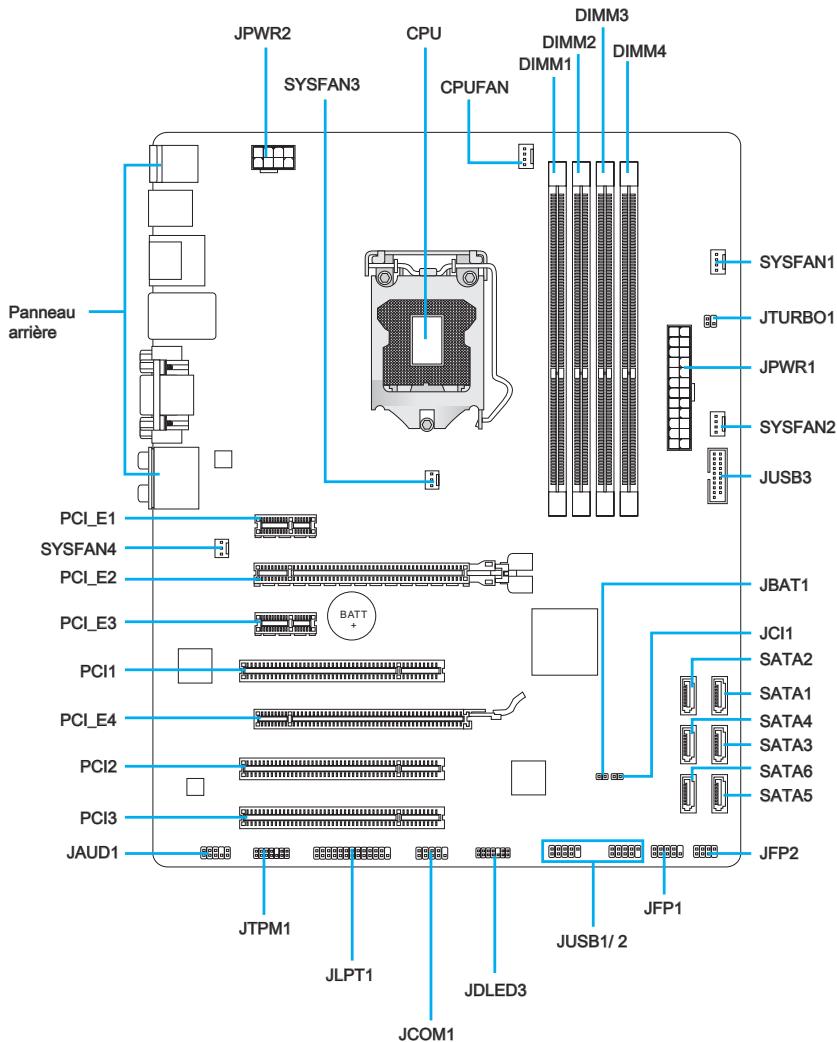

Guide rapide des connecteurs

Guide référence des connecteurs

Noms de ports	Types des ports	Page
Panneau arrière	Ports I/O	Fr-6
CPU	LGA 1155 CPU Socket	Fr-9
CPUFAN,SYSFAN1~4	Connecteurs d'alimentation de ventilateurs	Fr-18
DIMM1~4	Emplacements de mémoire DDR3	Fr-14
JAUD1	Connecteur audio avant	Fr-22
JBAT1	Cavalier d'effacement CMOS	Fr-25
JCI1	Connecteur Châssis Intrusion	Fr-21
JCOM1	Connecteur de port Sérique	Fr-23

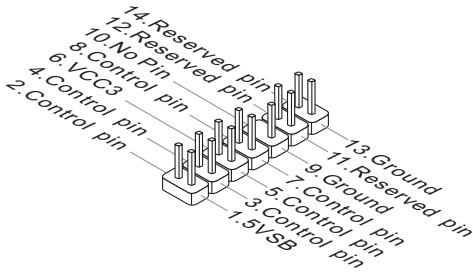

JDLED3	Connecteur Voice Genie	Fr-24

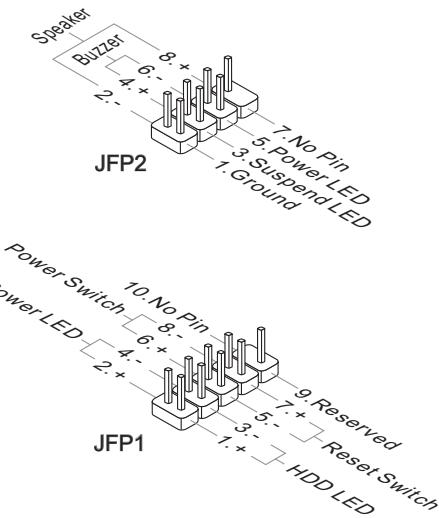

JFP1, JFP2	Connecteurs panneau avant	Fr-19
JLPT1	Connecteur de port Parallèle	Fr-23
JPWR1	Connecteur d'alimentation ATX 24-pin	Fr-13
JPWR2	Connecteur d'alimentation ATX 8-pin	Fr-13
JTPM1	Connecteur de Module TPM	Fr-22
JTURBO1	Connecteur Panneau MultiConnect	Fr-24

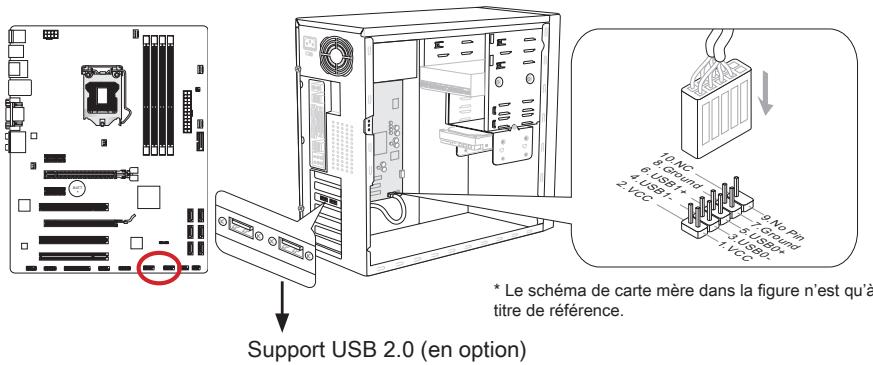

JUSB1~2	Connecteurs d'extension USB 2.0	Fr-21
JUSB3	Connecteur d'extension USB 3.0	Fr-20
PCI_E1, E3	Emplacements d'extension PCIe x1	Fr-16
PCI_E2, E4	Emplacements d'extension PCIe x16	Fr-16
PCI1~3	Emplacements d'extension PCI	Fr-16
SATA1~6	Connecteurs SATA	Fr-17

Souris/clavier

Connecteur souris/clavier DIN de PS/2® pour une souris ou un clavier PS/2®.

>Port usb 2.0

Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.

Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, il faut utiliser un cable USB 3.0 pour connecter au port USB 3.0.

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).

LED	Couleur	LED d' état	Condition
Gaugue	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (Clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné
		Allumée	Un débit de 100 Mbits/sec est sélectionné
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné

Port HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Le High-Definition Multimedia Interface (HDMI) est un interface d'audio/vidéo tout numérique, qui est capable de transmettre les trains décompressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les vidéo de haute définition, et l'audio digital de multi-canaux sur le câble simple en plus.

Port VGA

Le connecteur féminin de DB15-pin est fourni pour un moniteur.

Port dvi-d

Le connecteur DVI-D (Digital Visual Interface-Digital) peut être relié à un moniteur LCD, ou un moniteur CRT avec un adaptateur. Pour connecter un moniteur, veuillez vous référer au manuel du moniteur pour plus d'informations.

Important

Cette plate-forme supporte la fonction double-écran par deux ports de sortie facultatifs (HDMI+DVI-D, DVI-D+VGA ou VGA+HDMI).

	HDMI+DVI-D	DVI-D+VGA	VGA+HDMI
Mode étendu (Etendre le PC sur un deuxième monitreur)	○	○	○
Mode clone (Deux moniteurs ont le même écran)	○	○	○

Ports audio

Ces connecteurs audio seront pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

• Bleu-Ligne in: Sort à connecter les périphériques de sortie audio externe. Vert-Ligne out: Est utilisé pour un haut-parleur ou un casque. Rose-Mic: Est utilisé pour un microphone. ■ Noir-RS-Out: Acoustique arrière en mode de canal 4/5.1/7.1. Orange-CS-Out: Centre/Caisson de basse en mode de canal 5.1/7.1.
• Gris-SS-Out: Acoustique de côte en mode de canal 7.1.

Introduction du LGA 1155 CPU

À la surface du LGA 1155 CPU, vous noterez deux clés d'alignement et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la Pin 1.

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protégerr le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâté thermique (ou film thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du boîtier ou par débrancher le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d'overclocking. Toutefois, l'utilisation au-delà des spécifications constructeur n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

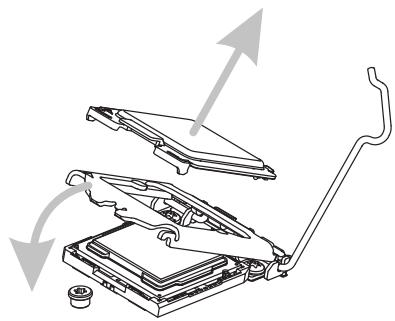

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d’un ventilateur, qui est nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endommager votre CPU et la carte mère.

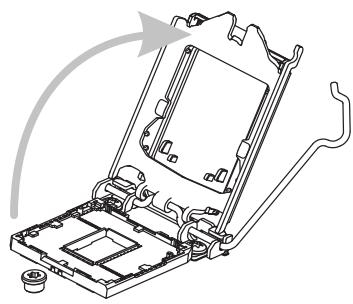

1. Décrochez et levez le levier à la position complètement ouverte.

1. Alignez le CPU sur le socket CPU. Assurez-vous de tenir le CPU par la base avec les contacts métaux vers le bas. La clé d'alignement du CPU s'aligne sur les bords du socket pour garantir une bonne correspondance.

1. Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte. Ne touchez aucune broche du socket CPU.

1. Fermez la plaque et enlevez le couvercle plastique de protection.

1. Inspectez le CPU s'il est bien posé dans le socket. Appuyez le levier et verrouillez-le sous l'onglet de détention.

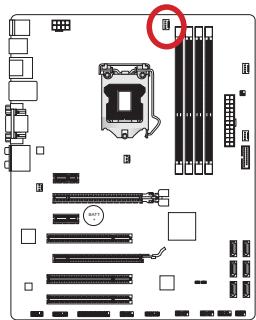

1. Localisez le connecteur de ventilateur de CPU sur la carte mère.

1. Régulièrement étendez une couche fine d'étendu thermique (ou une bande thermique) sur le haut du CPU, pour améliorer la dissipation de la chaleur et protéger le CPU de la surchauffe.

1. Placez le ventilateur sur la carte mère avec les fils vers le connecteur et les crochets adaptés aux trous sur la carte mère.

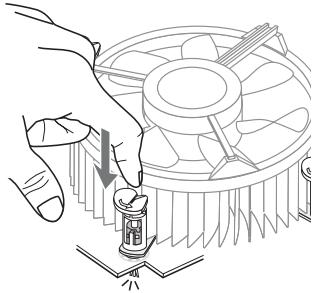

1. Poussez le ventilateur jusqu'à ce que les quatre pinces soient bien enclavées dans les trous sur la carte mère. Appuyez sur les quatre crochets pour fixer le ventilateur. Vous entendrez un clic de chaque crochet mis en position.

1. Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

Important

• Ne touchez pas les broches du socket CPU.
• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, protégez toujours les broches du socket CPU avec le couvercle plastique couvrant le socket.
• Veuillez vous-reférer à la documentation du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.
• Inspectez la carte mère pour assurer que le ventilateur soit correctement verrouillé en place.

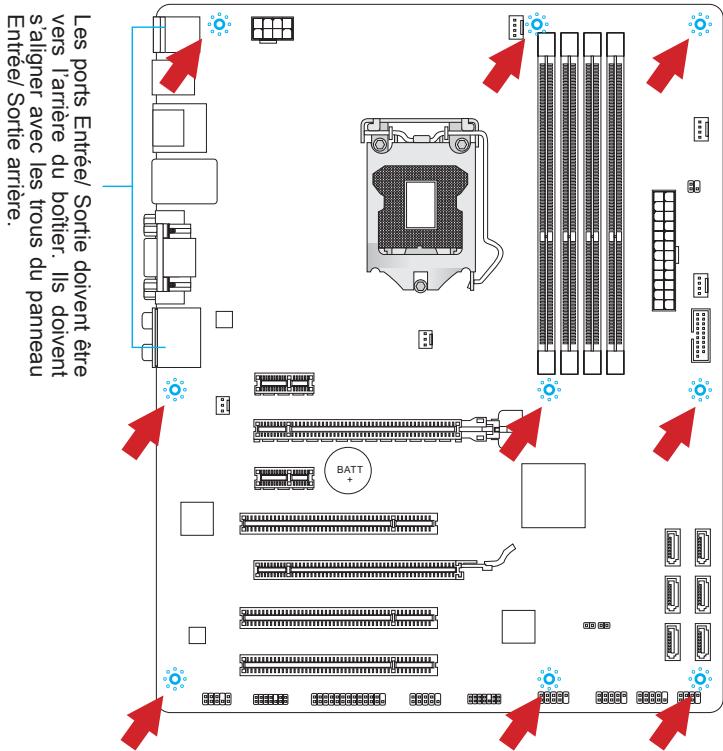

Trous taraudés de montage

Avant d'installer votre carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/Sortie arrière, veuillez utiliser celui-ci plutôt que celui qui est fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier ordinateur.

Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, veuillez à n’avoir aucun contact entre la carte mère et le boîtier de l’ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y a pas de composant en métal mis sur la carte ou dans la boîte ordinaire qui entraînerait un court-circuit à la carte mère.

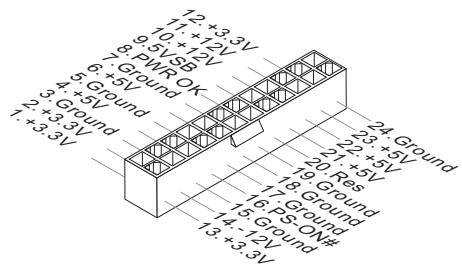

JPWR1: connecteur d'alimentation ATX 24-pin

Ce connecteur vous permet de relier une alimentation ATX 24-pin. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

JPWR2: connecteur d'alimentation du ATX 8-pin

Ce connecteur fournit l'alimentation de 12V au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.

Mémoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report

DDR3

240-pin, 1.5V

Règle de population en mode double-canal

En mode de double-canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double-canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de double-canal.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité en mode de double-canal.
• A cause du développement de la ressource des puces, le système ne détectera que jusqu'à 31+GB (non 32GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8GB.

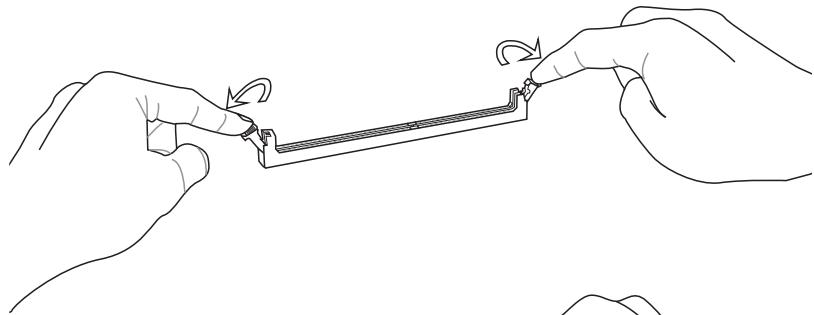

Installation des modules de mémoire

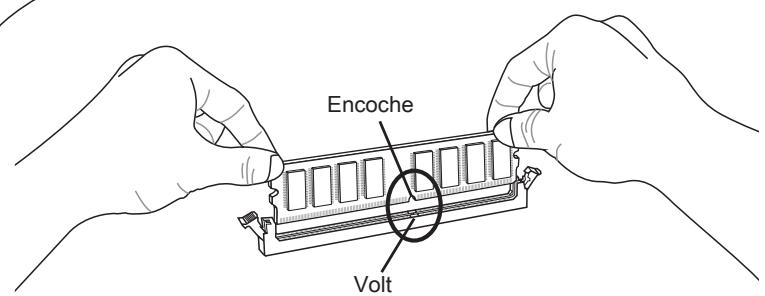

1. Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.
2. Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.

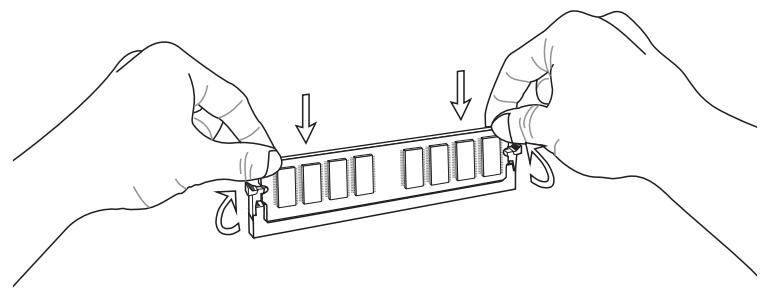

3. Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

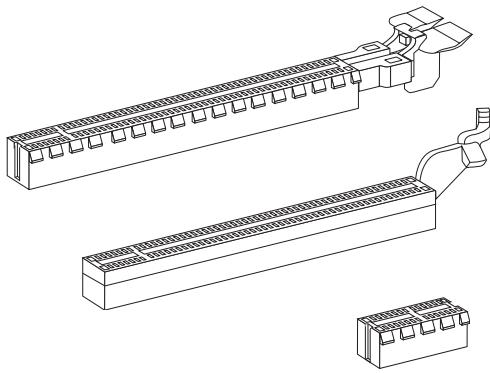

Emplacements d'extension pcie

L'emplacement PCIe supporte la carte d'extension d'interface PCIe.

Emplacement PCIe 3.0 x16

Emplacement PCIe 2.0 x16

Emplacement PCIe 2.0 x1

Emplacements d'extension PCI

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Emplacement1	INT A#	INT B#	INT C#	INT D#
PCI Emplacement2	INT B#	INT C#	INT D#	INT A#
PCI Emplacement3	INT C#	INT D#	INT A#	INT B#

Sata1~6: connecteurs SATA

Ce connecteur est un port d'interface de SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), lecteurs d'état solide (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

SATA1~2 (6Gb/s), SATA3~6 (3Gb/s) (Z77A-G43 GAMING) SATA1 (6Gb/s), SATA2~6 (3Gb/s) (B75A-G43 GAMING)

Important

• De nombreux périphériques Sénéral ATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les lecteurs d'état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques Sénéral ATA, tels que HDD, SSD, et lecteur optique, avec des vis par les fixations précutées. Référez-vous au manuel de votre boîtier ou de votre périphérique Sénéral ATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le câble de Sénéral ATA. Autrement, il entraînerait une perte de données pendant la transmission.
• Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

CPUFAN, sysfan1~4: connecteurs d'alimentation du ventilateur

Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel de système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

SYSFAN3 / SYSFAN4

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter votre vendeur pour trouver ventilateurs de refroidissement CPU recommandés.
• Ces connecteurs CPUFAN, SYSFAN1, SYSFAN2 supportent le contrôle Smart fan avec le mode linear. Vous pouvez installer l'utilitaire Control Center II qui contrôlera automatiquement la vitesse du ventilateur selon la température actuelle.
• S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucun câble n'endommage les lames des ventilateurs.

JFP1, JFP2: connecteur panneau avant

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sorting du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors et puis connectez les mConnectors à la carte mère.

Important

• Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication de mConnectors pour déterminer la bonne orientation et position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

JUSB3: connecteurs d'extension USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Support USB 3.0 (en option)

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

• Notez que les pins de VCC et GND doivent être branchés correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un cable USB 3.0.

Jusb1~2: connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périphériques USB de haute-vitesse tels que lecteurs de disques durs (HDDs) USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Important

Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.

JCI1: connecteur chassis intrusion

Ce connecteur permet de connecter un câble de détecteur d'ouverture du boîtier. Lorsque le boîtier est ouvert, le détecteur en informera le système, qui affichera un message d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

JAUD1: connecteur audio panneau avant

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

JTPM1: connecteur de module TPM

Ce connecteur permet de relier un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus de détails.

Le schéma de carte mère dans la figure n'est qu'à titre de référence.

JCOM1: connecteur de port général

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

JLPT1: connecteur de port parallèle

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

JDLED3: connecteur voice genie (en option)

Ce connecteur sert à relier le module Voice Genie de contrôle de voix (en option). Veuillez vous référer au guide d'utilisation pour plus de détails.

JTURBO1: connecteur de panneau multicount (en option)

Ce connecteur sert à connecter un panneau avant en option pour contrôle OC Genie et des fonctions supplémentaires. Veuillez vous référer au guide d'utilisation pour plus de détails.

JBAT1: cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.

Conserver les données

Effacer les données

Important

Vous pouvez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Evitez d'effacer le CMOS pendant que le système est allumé; ILA endommagerait la carte mère.

Après l'installation du système d'exploitation, il faut installer des pilotes pour maximiser la performance de l'ordinateur. La carte mère MSI est dotée d'un disque pilotes. Ces pilotes permettent à l'ordinateur d'employer la carte mère plus efficacement et de bien développer les fonctions fournies.

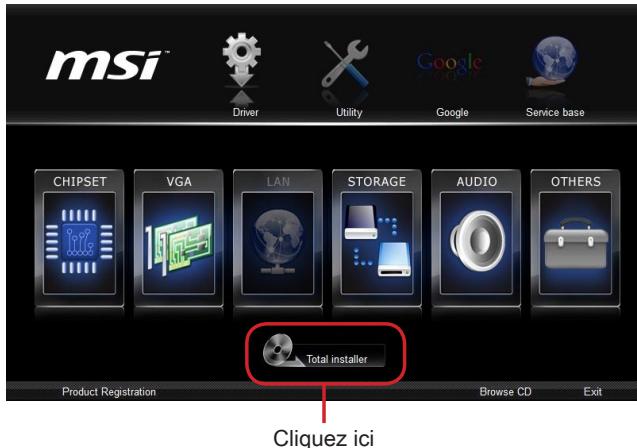

Installation totale

L'installation totale est simple et elle fait trouver bien les pilotes nécessaires. Veuillez suivre les étapes suivantes pour installer les pilotes et les utilisaires pour votre ordinateur neuf.

1. Insérez le disque de pilote MSI dans le lecteur optique. L'écran de réglages apparait automatiquement si l'autorun est activé dans le système d'exploitation.
2. Cliquez Total Installer. Une dialogue surgit et affiche tous les pilotes nécessaires.

1. Choisissez les cases à cocher sur le dialogue.
2. Cliquez le bouton Install.
3. L'installation des logiciels sera en cours. Une fois terminé, il vous rappellera de redémarrer.
4. Cliquez le bouton OK pour permettre la fin.
5. Redemarrez votre ordinateur.

Vous pouvez installer les utilitaires de la même façon.

Important

La figure ci-dessus n'est que pour référence et peut varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour l'information détaillée.

Réglage BIOS

CLICK BIOS II est développé par MSI qui fournit une interface graphique d'utilisateur pour régler les paramètres de BIOS à l'aide de la souris et du clavier.

Avec CLICK BIOS II, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, définir la priorité de périphérique de démarrage et voir les informations du système tel que le nom CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramètres pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les mails et utiliser Live Update pour la mise à jour de votre système.

Entrée

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage.

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.

Important

Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

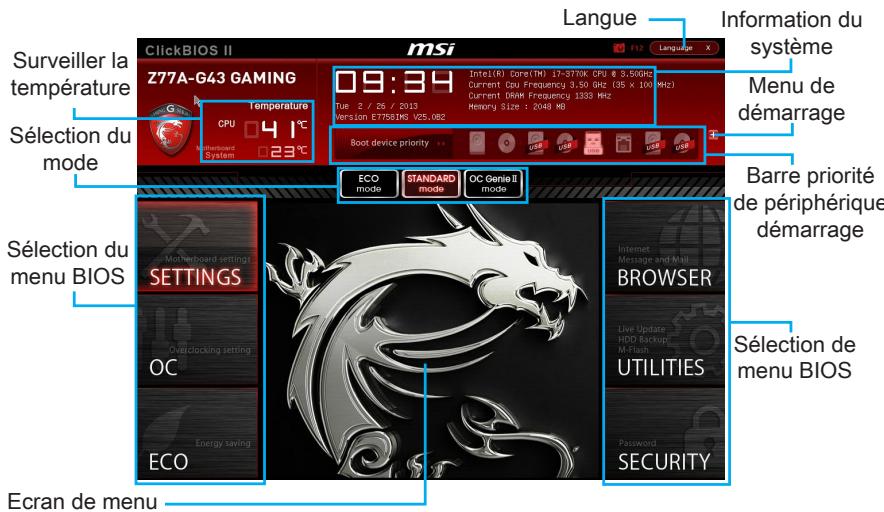

Vue d'ensemble

Entrer Click BIOS II, il apparaît l'écran suivant.

Important

Les photos dans ce guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.

Surveiller la température Cette partie montre la température du processeur et de la carte mère. Information du système

Cette partie montre l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

Sélection du menu BIOS

Ces blocs seront à choisir les menus BIOS. Les options suivantes disponibles :

• SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions des puces et des périphériques de démarrage.
• OC-Cemu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra de meilleures performances, néanmoins une haute fréquence produit plus de chaleur et pourrait entraîner une instability, nous déconseillons les utilisateurs non-initiés à overlocker. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
• UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour.

SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglages du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protégerr votre système.

Barre priorité de périphérique démarrage Bougez les icônes des périphériques pour changer la priorité au démarrage. Menu de démarrage

Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez sur ce menu pour démarrer le système du périhérique instantanément.

Sélection du mode La fonction vous permet de charger les modes d'économie d'énergie et d'overclocking. Écran Menu

Cette zone fournit les réglages BIOS qui permettent de changer les paramètres.

▶Langue

Ce menu vous permet de choisir la langue du réglage BIOS.

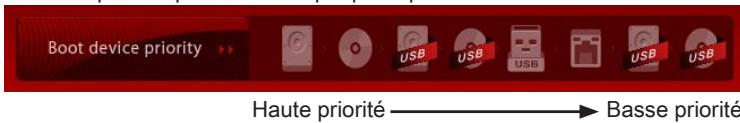

Barre de priorité de périphérique de démarrage

Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.

Cliquez et déplacez l'icône à gauche ou droite pour spécifier la priorité de démarrage.

Sous-menu

Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour illuminer le champ puis appuyer sur ou double cliquer la souris pour entrer dans le sous-menu. Si vous voulez retourner au menu précédent, appuyez ou cliquez-droit la souris.

Aide générale

CLICK BIOS II fournit la fenêtre Aide générale. Vous pouvez faire apparaitre cet écran à partir de n'importe quel menu BIOS en appuyant <F1> ou cliquant HELP à la page de réglages BIOS. La fenêtre Aide montre les touches appropriées et les sélections possibles des menus surlignés.

Opération

CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcies et de la souris.

Touches	Souris	Description
<↑↓→←>	Bouger le curseur	Choisisr un article
<Enter>	Clique/ Double-cliquer le bouton gauche	Choisisr une icône/ un domaine
<Esc>	Clique le bouton droite	Retourner au menu Exit ou revenir à la page précédente d'un sous-menù
<++>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F8>		Charger les profils OC de USB
<F9>		Conserver les profils OC à USB
<F10>		Conserver les changement et réinitialiser
<F12>		Conserver une capture d'écran au lecteur USB FAT/FAT32

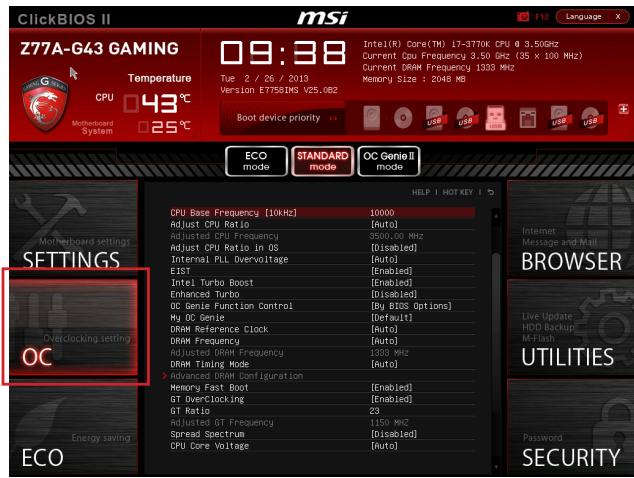

OC menu

Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.

Important

L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager séverement votre matériel. - Si vous n'êtes pas familier avec l'overclocking, nous recommendons d'utiliser OC Genie pour un overclocking simplifié et plus stable. Current CPU / DRAM Frequency

Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.

Cette fonction vous permet de régler l'horloge de base du CPU (par incrément de 10KHz). Vous pouvez overlocker le CPU en ajustant la valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Ajuster le Ratio CPU

Ce menu contrôle le multiplicitateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Activez ce menu pour permettre au ratio CPU de changer dans le système d'exploitation à l'aide de MSI Control Center II.

Internal PLL Overvoltage

Ce menu sert à ajuster la tension PLL.

L'Enhanced Intel SpeedStep Technologie vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne sur batterie ou sur secteur. Ce menu apparaitra si vous installez un CPU supportant la technologie speedstep.

Intel turbo boost

Active ou désactive Intel Turbo Boost permettant un surcroît de performance CPU au-dessus des spécifications (lorsque l'application exige l'état de la performance la plus haute du processeur).

[Enabled] La fréquence des coeurs CPU sera augmentée au maximum en mode Intel Turbo Boost.

[Désactivé] Désactiver la fonction.

OC Genie Fonction Control

Ce menu vous permet d'activer/désactiver la fonction OC Genie.

My OC Genie

Ce menu permet de choisir le paramétrages par défaut ou personnalisés.

[Default] OC Genie utilise les paramétrages OC par défaut pour overlocker le système.

[Customize] Permet de configurer le sous-menu suivant "My OC Genie option" manuellement pour OC Genie.

Ce menu existe lorsque le CPU supporte cet réglage. Ici vous permet de régler l'horloge de référence DRAM.

Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Il montre la fréquence ajustée de la DRAM. Lecture uniquement.

Le type de timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advanced DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer le timings DRAM et le sous-menu "Advanced DRAM Configuration" manuellement.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu sera activé après le réglage en [Link] ou [Unlink] dans "DRAM Timing Mode". L'utilisateur peut régler le salarié de mémoire pour chaque canal. Le système sera instable ou ne peut se démarrer après le changement. Dans ce cas-là, effacer les données CMOS et remettre les réglages par défaut. (Référez-vous à la section cavalier/ bouton d'effacement CMOS pour effacer les données CMOS, et puis entrer dans le BIOS pour charger les réglages par défaut.)

Ce menu sert à activer/désactiver Memory Fast Boot.

>GT overclocking

Ce menu vous permet d'activer/désactiver l'overclocking de graphics intégrés.

GT Ratio

Ce réglage contrôle le ratio de la fréquence de graphiques intégrés pour activer les graphiques intégrés en combinaison de différentes fréquences.

Il montre la fréquence ajustée du graphique intégré. Lecture uniquement.

Cette fonction réduit l'EMI (Interférences Electromagnétiques) causée par la modulation de fréquence de l'horloge.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ici vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overlocker parce que même une valeur faible peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké. CPU Core Voltage/ DRAM Voltage.

Ces menus servent à ajuster les tensions.

Ces menus montrent les tensions actuelles. Lecture uniquement.

Ce menu sert à régler le nombre de démarrages avec les paramètres d'overclocking actuels. Si l'overclocking échoue toujours, le système réinstalle cette par défaut

Overclocking Profiles

Appuyez sur pour entrer dans le sous-menu.

Overclocking Profile 1/2/3/4/5/6

Appuyez sur pour entrer dans le sous-menu.

Set Name for Overclocking Profile 1/2/3/4/5/6 Donner un nom et le saisir dans ce menu. Save Overclocking Profile 1/2/3/4/5/6 Sauvegarder vos réglages d'overclocking actuels à ROM pour profil choisi.

Charger/ Effacer le profil de surclock 1/2/3/4/5/6

Charger/ Effacer les réglages de profil sauvegardés dans ROM.

OC Profile Save to USB Sauvegarde le profil d'overclocking actuel sur une clef USB. OC Profile Load from USB Charge un profil d'overclocking depuis une clef USB.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend toutes les

fonctions essentielles de votre CPU surbrillantes. L'information peut varier selon le modèle et n'est qu'à titre de REFERENCE. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4]. Appuyez sur pour entrer dans le sous-menu.

Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend tous les réglages et timings de vos DIMMs surbrillants. Cette information peut varier selon le domaine et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5]. Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Mémoire SPD

Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

CPU Features

Appuyez sur pour entrer dans le sous-menu.

Hyper-Threading Technology

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire la réponse du dernier utilisateur. La technologie prend les deux cœurs dans le processeur pour deux processeurs logiques qui exécutent les instructions simultanément. Dans ce cas-là, la performance du système est considérablement augmentée.

[Désactivé] Désactivez ce menu si le système d'exploitation ne supporte pas la fonction HT.

Ce menu vous permet de choisir le nombre de coeurs actifs du processeur.

Limit CPUID Maximum

Il est prévu de limiter la vitesse annoncée aux systèmes d'opérations anciens.

Execute Disable Bit

Il permet de prévenir des attaques de type "buffer overflow" de certains virus ou worms essayant d'exécuter des codes pour endommager votre système. Il est recommandé de le garder activé.

Il améliore la virtualisation et permet au système de fonctionner comme de multiples systèmes virtuels. Référez-vous au site officiel pour plus d'informations.

Intel VT-D Tech

Cette fonction sert à activer/désactiver la technologie Intel VT-D. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Hardware Prefetcher

Activer ou désactiver le prefetcher matériel du CPU.

[Activé]

Permet au prefetcher matériel du CPU de pré-chercher automatiquement les données et instructions de la mémoire dans cache L2 pour

réduire le temps d'latence associé à la lecture de mémoire.

[Désactivé] Désactiver le prefetcher matériel du CPU.

Activer ou désactiver le prefetcher matériel du CPU pour pré-chercher la ligne de cache adjacente.

[Activé] Permet au prefetcher matériel du CPU de pré-chercher automatiquement une ligne cache disponible pour réduire le temps latence de cache.

[Désactivé] CPU ne cherche que la ligne de cache exigée.

Power Technology

Cette fonction vous permet de choisir le mode Intel Dynamic Power technologie.

C1E Support

Activer cette fonction pour indiquer la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas la fonction Enhanced Halt state (C1E).

Il surveille le CPU actuel ainsi que sa consommation d'énergie. Si elle surpassse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous voulez overlocker votre CPU, mettez-le en désactivé.

Intel C-State

C-state est un paramétrage du management de l'alimentation qui détecte lorsque le système est arrêté et ainsi diminue la consommation d'alimentation.

Cette fonction permet de désactiver un mode C-state.

Cette fonction permet d'ajuster la limite d'alimentation TDP pour une longue durée.

Cette fonction permet d'ajuster le temps de maintenance pour la limite d'alimentation d'une longue durée.

Cette fonction permet d'ajuster la limite d'alimentation TDP pour une courte durée.

Ces domaines permettent d'ajuster la valeur actuelle du CPU (niveau primaire)/ iGPU (niveau secondaire) pour turbo ratio.

Ces domaines permettent d'ajuster le limit d'alimentation turbo du CPU (niveau primaire)/iGPU (niveau secondaire) pour turbo boost.

1/2/3/4-Core Ratio Limit

Ces menus existent lorsqu'il est installé un CPU supportant cette fonction. Ces menus permettent de régler les ratios CPU dans différents cœurs actifs au mode turbo boost.

Mettre à jour le BIOS avec live update

Cette partie vous explique comment mettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à l'Internet. Pour mettre à jour le BIOS avec l'utilitaire Live Update :

1. Cliquez sur le bouton Live Update sur le menu BIOS UTILITIES. (Winki doit être installé).

1. Réglez la connexion en incluant le bouton s'il est nécessaire.
2. Cliquez sur le bouton suivant
3. Live Update détecte automatiquement la version de BIOS et télécharge les dossiers appropriés.

1. Cliquez le bouton de confirmation pour mettre à jour le BIOS.

N'essayez pas à mettre à jour le BIOS si votre système fonctionne bien.

Remarques d'installation windows XP

Cette partie explique comment installer Windows XP avec IDE ou AHCI mode.

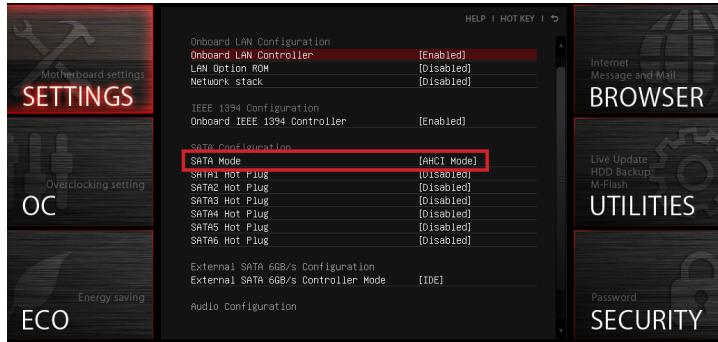

Installer windows XP avec IDE mode

Vous allez échouer et verrez un écran bleu lors de l'installation Windows XP, parce qu'il n'est pas prévu de l'installer dans le périphérique de stockage avec AHCI mode. Si vous préférez toujours Windows XP comme le système d'exploitation, veuillez configurer les menus BIOS suivants.

1. Référez-vous au chapitre 2 pour accéder au BIOS.
2. Allez au SETTINGS → Integrated Peripherals → SATA Mode.

1. Réglez ce menu au mode IDE mode.
2. Allez au SETTINGS (Réglages) → Save & Exit → Conservez les changements et redémarrez.
3. Installe le système d'exploitation Windows XP.

Installer windows XP avec AHCI mode

Si vous préférez installer Windows XP comme le système d'exploitation avec AHCI mode, veuillez préparer les pilotes AHCI pour Windows XP avancé.

Créer un pilote intel AHCI

Suivez les instructions suivantes pour faire un pilote "Intel® AHCI Driver" vous-même.

Insérez le DVD MSI dans le lecteur DVD-ROM. - Cliquez "Browse CD" sur l'écran de Réglages. - Copiez tout le contenu à l'adresse \Storage\Intel\PCH 7\f6fly-x86 ou f6fly-x64 sur une disquette formatée. Le pilote est préparé.

Important

Vous pouvez télécharger le pilote au site suivant

http://download3.msi.com/files/downloads/dvr_exe/intel7x_rst_floppy_mb.zip

Installer le système d'exploitation windows XP :

Veuillez suivre les étapes suivantes :

1. Accédez au BIOS, configurez SATA Mode au AHCI mode, sauvegardez, quittez et redémarrez-le.
2. Assurez la bonne connexion du lecteur de disquette USB à l'ordinateur.
3. Installer Windows XP. Lorsqu'il apparait sur l'écran Windows Réglages le message "Press F6 if you need to install a third party SCSI or RAID driver....", appuyez sur la touche "F6".
4. Insérez la disquette de pilote AHCI dans le lecteur.
5. Sur l'écran suivant, appuyez sur la touche "S" pour spécifier un périphérique ajouté.
6. Dans la liste fournie, CHOISIR Intel(R) 7 Series SATA AHCI Controller.
7. Suivez les instructions sur l'écran pour finir l'installation.

Pycckn

Z77A-G43 GAMING/

B75A-G43 GAMING

Cepnia

Intel® Z77 (Z77A-G43 GAMING) ■Intel®B75 (B75A-G43 GAMING) -Повдержka Intel®SBA на оснoble Intel®B75

4x DDR3 DIMMs c no DDR3-1066/1333/1600/1866(OC)/2133(OC), 2200/2400/2667/2800 MHz, (*Tpe6yeTcπpOεccop OC, 22 Hm) MaκC. EmKocTB 32 GB. (Z77A-G43 GAMING) 4x DDR3 DIMMs c no DDR3-1066/1333/1600/1800*/2000*/2200*/2400* MHz, (Tpe6yeTc npoeccop OC, 22 Hm) maKc. emKocTB 32 GB. (B75A-G43 GAMING) IopdepkKa DByxkaHaHbHoro peKIma
