MODE D'EMPLOI EFC50800X ELECTROLUX

Notice d'utilisation Manual de instrucciones

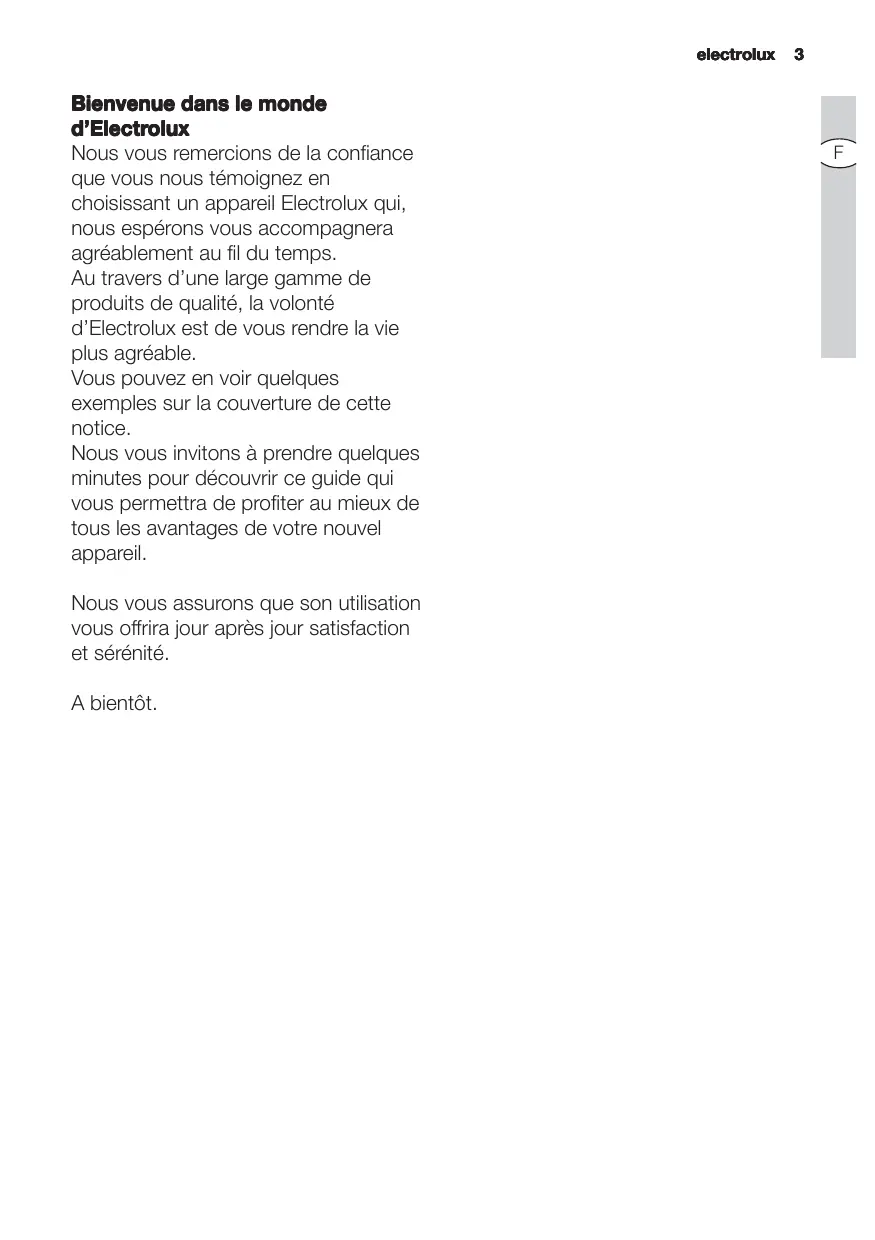

Bienvenue dans le monde d’Electr olux d’Electrolux

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps. Au travers d’une large gamme de produits de qualité, la volonté d’Electrolux est de vous rendre la vie plus agréable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil. Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité. A bientôt.

Consignes de sécurité 5

Généralités 7 Utilisation de la hotte 8 Entretien 10 Accessoires (en option) 14 En cas d’anomalie de fonctionnement 14 Installation 15

Les symboles suivants sont utilisés dans ce manuel d’utilisation:

Informations importantes sur la sécurité personnelle et informations sur comment éviter de détériorer l’appareil Informations générales et conseils Informations sur la protection de l’environnement

electrolux consignes de sécurité

F Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

• Le tuyau d’évacuation doit présenter le même diamètre que celui de l’ouverture d’évacuation. Attention ! Le tuyau d’évacuation et les colliers de fixation ne sont pas four nis et doivent êtr e achetés à être fournis part.

• La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. • Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation. • L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation

de l’appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante. L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en

electr olux consignes de sécurité electrolux

tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive

Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.

Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

electrolux généralités

• La hotte est livrée en version recyclage (filtre à charbon actif fourni) mais peut être utilisée, en enlevant le filtre à charbon actif, en version

évacuation extérieure. S>150 cm²

Version évacuation extérieur e extérieure

• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau d’évacuation. • Pour obtenir des performances optimales lors de l’aspiration, le tuyau d’évacuation doit avoir un diamètre équivalent à celui de l’ouverture d’évacuation.

Version évacuation extérieur e extérieure

Version rrecyclage ecyclage

• L’air est filtré par un filtre à charbon et renvoyé dans la pièce. • En version recyclage utilisez les filtres à charbon actif d’origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

electr olux utilisation de la hotte electrolux

Utilisation de la hotte

• La hotte est équipée de vitesses réglables. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’éliminer toutes les odeurs.

• Le bandeau de commandes de la hotte se trouve sur l’avant de l’appareil..

1 che / Arr êt. • Fonction Mar Marche Arrêt. 1 le moteur se met en fonctionnement ou à l’arrêt. En appuyant sur la touche n°1 Au démarrage, la hotte se met en fonctionnement automatiquement en troisième vitesse. • 6 vitesses. La vitesse peut être sélectionnée au moyen des touches n° 2 et n° 3 et visualisée sur l’afficheur correspondant. On peut varier la configuration des 6 vitesses en passant du mode intensif ‘H’, l’afficheur clignote, en mode normal ‘L’, pour effectuer ce passage appuyez sur la touche 5 (ECLAIRAGE) pendant 5 secondes. Cette opération doit être effectuée quand la hotte est à l’arrêt. • Fonction minuterie. Elle permet l’arrêt programmé du moteur et des éclairages 10 minutes après la mise en fonctionnement de la fonction qui s’effectue en appuyant sur la touche n° 4. Quand la minuterie est en fonction, un point lumineux clignote en bas à droite sur l’afficheur. che / Arr êt Eclairage. • Fonction Mar Marche Arrêt En appuyant sur la touche n° 5 l’éclairage s’allume ou s’éteint.

electrolux utilisation de la hotte

• Fonctions particulièr particulières. Les commandes électroniques installées sur votre hotte aspirante sont munies de fonctions avancées qui facilitent l’entretien et le bon usage du produit. e à graisse (“a”). • Voyant de saturation du filtr filtre Ce voyant clignote lorsque le filtre à graisse doit être nettoyé. Ceci se produit après environ 40 heures d’utilisation. Lisez attentivement les conseils pour l’entretien du filtre à graisse. Nettoyez le filtre à graisse. pour réinitialiser la signalisation de saturation du filtre à graisses, mettez à l’arrêt la hotte (si cela n’était pas le cas), maintenez 2 pendant plus de 5 secondes. appuyée la touche n°2 Après avoir appuyé sur la touche, la lettre “a” apparaît puis dans les 5 secondes qui suivent disparaît. La réinitialisation est alors effectuée (remise à zéro du compteur). es à charbon (“ - “) • Voyant de saturation des filtr filtres Si vous utilisez la hotte en version recyclage, vous devez activer ce mode de fonctionnement sur la hotte. 4 Pour cela, lorsque la hotte est à l’arrêt, maintenez appuyée la touche n°4 pendant plus de 5 secondes : “ - “ apparaît (ce symbole indique que la hotte n’utilise pas le filtre charbon). Après 5 secondes, un “ c “ apparait indiquant que la hotte peut être utilisée en version recyclage. Lorsque “c” clignote, le filtre à charbon doit être remplacé. Ceci se produit après environ 80 heures d’utilisation. Remplacez le filtre charbon. Pour réinitialiser la signalisation de saturation du filtre à charbon, mettez à l’arrêt la hotte (si cela n’était pas le cas), maintenez 3 pendant plus de 5 secondes. appuyée la touche n°3 Après avoir appuyé sur la touche, la lettre “c” apparaît puis dans les 5 secondes qui suivent disparaît. La réinitialisation est alors effectuée (remise à zéro du compteur).

Veillez à débrancher la hotte du rréseau

éseau electrique avant toute intervention sur celle- ci. Filtr e à graisse métallique Filtre • Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu’en version recyclage.

Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lavevaisselle.

Ouvertur e du filtr e à graisse métalOuverture filtre lique • Actionnez la poignée à ressort et décrochez le filtre vers le bas. Nettoyage à la main Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l’eau chaude avec un détergent doux puis rincez à l’eau chaude. Remettez en place la cassette soigneusement séchée.. Lave-vaisselle Placez la cassette du filtre à graisse métallique dans le lave-vaisselle. Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas être gêné par le filtre à graisse. Lavez avec un programme pour

vaisselles très sales et une température d’au moins 65°C. Recommencez éventuellement l’opération.

Remettez en place la cassette après séchage.

Il se peut qu’il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n’ont aucune influence sur le fonctionnement de la cassette.

• Nettoyez l’intérieur du logement de la cassette avec de l’eau chaude contenant du détergent (n’employez jamais de détergents corrosifs ou de brosses à récurer!)..

electrolux entretien

Filtre • Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage. • Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir Accessoires).

• Remplacement du filtr filtre

Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d’utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

• Montage: Retirez le filtre à graisse En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d’une montre. Pour le démontage tourner dans le sens inverse des aiguilles d’une montre. Replacez le filtre à graisse. • Pour le démontage démontage, procédez dans l’ordre inverse.

• Lors de la commande d’un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique située à l’intérieur de l’appareil.

• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur..

• Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du(des) filtre(s).

• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.. Remplacement de l´ampoule d’éclairage

• Mettez la hotte hors tension.

• Avant de toucher les ampoules, assur ez-vous qu’elles soient assurez-vous complètement rrefr efr oidies. efroidies. • Retirez l’ampoule grillée. • Remplacez l'ampoule défectueuse par une ampoule du même type et de même caractéristique.

• Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le Service AprèsVente.

electrolux entretien

• Attention: Débranchez l’appareil avant le nettoyage.

N’introduisez pas d’objets pointus dans la grille de protection du moteur. • Nettoyez les parties extérieures avec un détergent doux. N’utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer. • Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement humidifié d’un détergent doux. • Nettoyez toutes les parties en plastique avec un chiffon doux humidifié avec de l’eau tiède et détergent doux. • Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non respect peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.

Filtr e à charbon T ype 88

En cas d’anomalie de fonctionnemen fonctionnementt

SYMPTOMES SOLUTIONS La hotte ne fonctionne pas ...

· il n’y a pas de coupure de courant · l’interrupteur Marche/Arrêt est effectivement sur une position différente que la position "Arrêt".

· la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. · La cuisine est suffisamment aérée pour permettre une prise d’air. · les filtres à charbon actifs ne sont pas usagés (hotte en version recyclage) · le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version évacuation).

La hotte s’est arrêtée au cours du fonctionnement...

· il n’y a pas de coupure de courant. · le dispositif à coupure omnipolaire ne s’est pas enclenché. Placez l’interrupteur Marche/Arrêt sur Arrêt. Attendez. Remettez l’interrupteur Marche/ Arrêt sur une position différente que la position "Arrêt".

electrolux installation

F Caractéristiques techniqu es technique

Branchement électrique:

220-240 V Accessoir es/Matériel de montage

Accessoires/Matériel 1 flasque Ø 150 mm 6 vis 3,9 x 32 mm (pour les fixations au mur) 6 chevilles Ø 6 mm (pour les fixations au mur) 6 vis 3,5 x 9,5 mm 2 embouts de tournevis (pour visser les vis avec tête du type TORX). 1 manchon de réduction Ø 150-125-120 mm 1 déflecteur 1 patte de fixation 1 kit pour couvrir les vis

Branchement électrique

F Consignes de sécurité pour l’électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement.

Attention! La substitution du câble d’alimentation doit être effectuée par le service d’assistance technique autorisé de façon à prévenir tout risque.

electrolux installation

F Attention! Ne mettez pas l’appar eil sous tension tant que son installation n’est l’appareil pas complètement terminée.

• Retirez le filtre à graisse. • Vérifiez la position des points d'accrochage A et des points de fixation définitive B. • Posez la hotte contre le mur sur la zone choisie pour l'installation. Marquez au crayon les points A et B. • Percez au niveau des points marqués et introduisez les chevilles murales dans tous les trous. • Introduisez les vis dans les points A sans les visser à fond (laissez environ 10 mm • Accrochez la hotte aux vis. • Serrez toutes les vis dans les points A et B.

• Pour la version évacuation extérieur extérieure uniquement : Fixez la flasque à la hotte et raccordez-y un tuyau d'évacuation approprié. L'autre extrémité du tuyau doit être raccordée à un système d'évacuation des fumées vers l'extérieur.

• Pour la version rrecyclage uniquement : L'autre extrémité du tuyau doit être raccordée au déflecteur.

electrolux installation

• Appliquer les cheminées

• Soulevez la cheminée vers le haut jusque sous le plafond. Assurez-vous de sa mise à niveau avec le • Marquez au crayon les bords de la cheminée et repoussez-la vers le bas. • Placez la patte de fixation de la cheminée contre le plafond entre les deux repères marqués.

• Marquez au crayon les points de fixation au niveau des fentes de la patte.

• Percez et introduisez les chevilles murales.

• Pour la version rrecyclage uniquement : Installez le déflecteur.

• Fixez la patte de fixation à l'aide de 2 vis.

• Soulevez la cheminée supérieure et fixez-la à la patte à l'aide de 2 vis.

• Replacez le filtre à graisse.

Absorción de motor :
