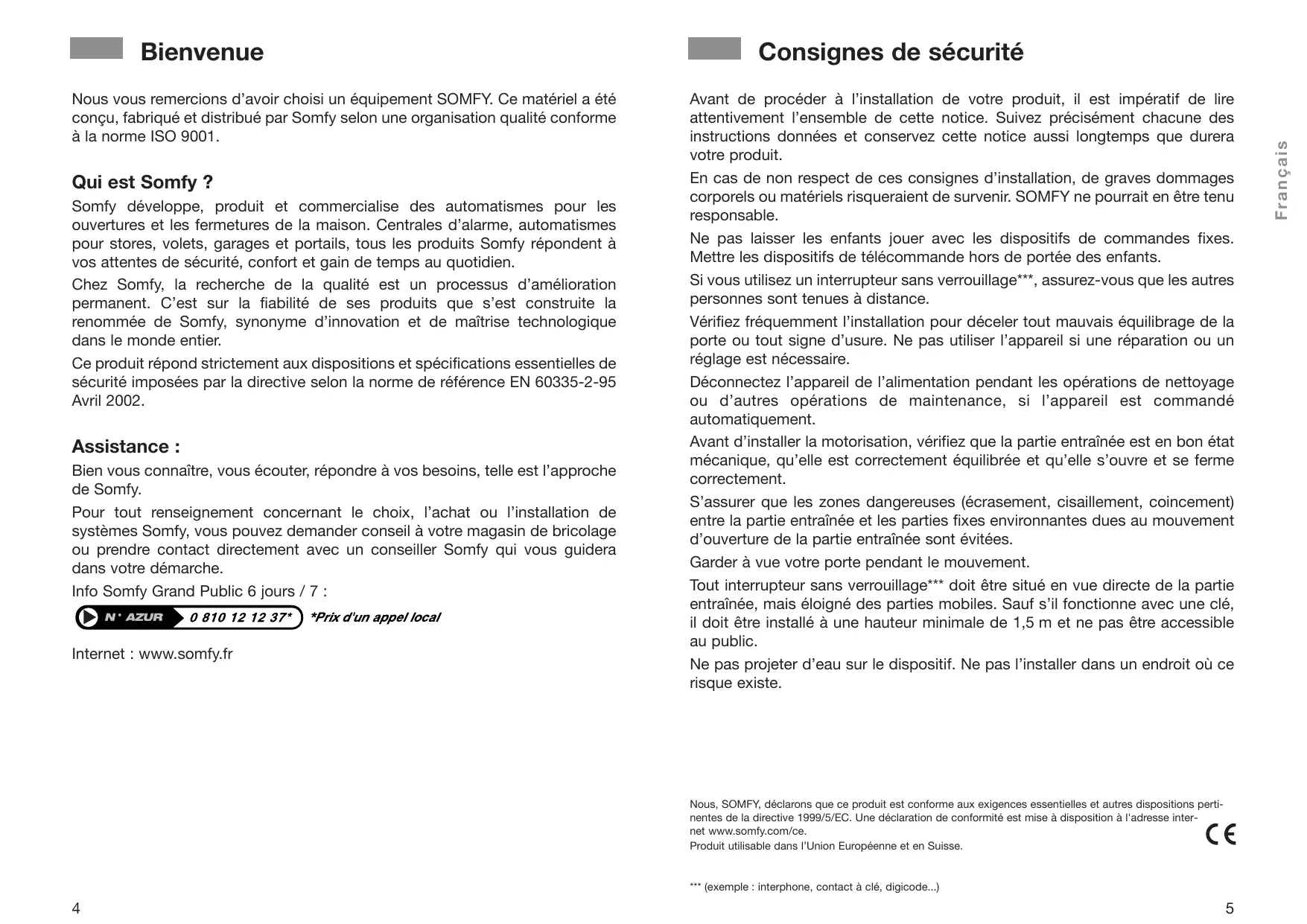

Qui est Somfy ? Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier. Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-95 Avril 2002.
Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy. Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche. Info Somfy Grand Public 6 jours / 7 :
En cas de non respect de ces consignes d’installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en être tenu responsable. Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes. Mettre les dispositifs de télécommande hors de portée des enfants. Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance. Vérifiez fréquemment l’installation pour déceler tout mauvais équilibrage de la porte ou tout signe d’usure. Ne pas utiliser l’appareil si une réparation ou un réglage est nécessaire. Déconnectez l’appareil de l’alimentation pendant les opérations de nettoyage ou d’autres opérations de maintenance, si l’appareil est commandé automatiquement. Avant d’installer la motorisation, vérifiez que la partie entraînée est en bon état mécanique, qu’elle est correctement équilibrée et qu’elle s’ouvre et se ferme correctement. S’assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d’ouverture de la partie entraînée sont évitées. Garder à vue votre porte pendant le mouvement. Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entraînée, mais éloigné des parties mobiles. Sauf s’il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public. Ne pas projeter d’eau sur le dispositif. Ne pas l’installer dans un endroit où ce risque existe.
Produit utilisable dans l’Union Européenne et en Suisse.
Consommation en veille Consommation en marche Mesure automatique de l’effort Mémorisation fins de course Alimentation accessoires Température de fonctionnement Télécommande : • Fréquence radio Vérifiez que le plafond ne comporte aucun obstacle sur la longueur hors tout de votre GDK.
Toute intervention sur les ressorts de votre porte peut représenter un danger (chute de la porte). • Les structures de votre garage (murs, linteau, parois, traverses, rails de la porte,…) permettent de fixer GDK solidement. Renforcez-les si nécessaire. • Ne projetez pas d’eau sur le dispositif. Ne l’installez pas dans un endroit où ce risque existe. • Si votre porte de garage est l’unique accès à votre garage, prévoyez un débrayage extérieur en cas de panne électrique (déverrouillage extérieur à clé réf. 2400655) et intégrez une batterie de secours (réf. 2400479). • Le bas de la porte doit être muni d’un profilé élastique afin d’éviter le contact dur et augmenter la surface de contact. • Toute porte équipée d’un portillon doit être munie d’un système interdisant son mouvement lorsque le portillon est ouvert (kit sécurité portillon réf. 2400657). • Vérifiez qu’il n’y ait pas sur la porte de parties accessibles dangereuses, le cas échéant protégez-les.
❏ Mise en place des deux attaches.
• Utilisez les outils appropriés, spécifiés page 2. • Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure. • Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d’avoir terminé le processus de montage. • N’utilisez en aucun cas un nettoyage au débit d’eau haute pression.
• Enlevez tous les éléments de fermeture mécanique existants sur la porte (verrou, serrure, gâche, cordelettes ou chaîne…). • Pour les portes sectionnelles, procédez au réglage de la porte pour un fonctionnement motorisé (reportez-vous à la notice de votre porte).
❏ Assemblage des éléments.
3 Placez l’attache Porte/bras de liaison (rep.9) sur le haut de la porte.
à l’aide de vis autoforeuses sur la porte (2 vis sur le dessus et 2 vis sur le bas de l’attache).
Repère de positionnement sur barrette d’assemblage.
Mise en place des barres d’attache.
Reprenez le serrage des éléments si nécessaire.
Bloquez les deux vis.
❏ Pour GDK 4000, si vous utilisez 4 rails, fixez les deux autres barres d’attaches sur le 3ème rail : • dévissez 2 vis de la barrette d’assemblage, • revissez les 2 vis en plaçant les deux barres d’attaches
Fixation du moteur sur le rail. Fixation du bras de liaison au chariot. Fixation du bras de liaison à l’attache porte. Réglage des butées. Montage des éléments électriques.
(rep.5) sans les bloquer. Tout en vérifiant le parfait alignement des deux éléments de rail, bloquez toutes les vis.
(sans à-coups ni résistance mécanique). Reprenez le serrage si nécessaire.
1 Déverrouillez le chariot
1 Fixez le bras de liaison (rep.12) sur le chariot avec l’axe d’assemblage (rep.10) et le clip butée (rep.11).
être actives avant les butées de la porte. Déplacez les butées moteur pour les placer en amont des butées de la porte.
Réglage de la vitesse. Mémorisation de la course et de la vitesse. Réglage du mode automatique. Passage du mode automatique au mode séquentiel
3 La chaîne du moteur s’accroche
Effectuez un appui bref sur le bouton de réglage. Le voyant de réglage commence à clignoter.
Le voyant de vitesse s’allume durant l'opération.
Ne jamais recouper le fil d’antenne.
à l’ensemble chariot/poignée de déverrouillage.
• la première pour la commande du moteur, • la deuxième pour la commande de l’éclairage. Pour un même GDK vous avez la possibilité d’utiliser plusieurs télécommandes (16 maxi).
Appuyez 3 secondes sur le bouton de réglage. Le voyant de réglage s’allume. ● Ajout
Le voyant de réglage s'éteint.
• Maintenez votre appui jusqu’à l’arrêt des clignotements (environ 7 secondes).
Le voyant de réglage s'éteint.
• Toute commande de manœuvre de la porte doit se faire en ayant une vue directe sur cette dernière. Surveillez la porte en mouvement en éloignant les personnes jusqu’à fermeture ou ouverture totale de cette dernière. • Ne pas entreprendre le passage de la porte lorsqu’elle est en mouvement (en voiture, à pied ou par un autre moyen). • Ne pas laisser d’enfant utiliser les dispositifs de commande et de sécurité, mettre les télécommandes hors de leur portée. • Ne pas laisser les enfants à proximité de la porte pendant son fonctionnement. Coller l’autocollant de mise en garde sur votre porte (ci-joint).
❏ Mémorisation de la course et de la vitesse. 1
Le voyant de réglage clignote.
Attendre que la porte s’ouvre complètement.
La porte se referme.
A la fin de la mémorisation course et vitesse, le voyant de réglage s'éteint.
Elle doit être accessible facilement, à moins de 1.80 m du sol : • ajouter une cordelette (non fournie) à la poignée de déverrouillage qui facilitera son utilisation. Cette poignée ne doit être actionnée que pour le déverrouillage de la porte. Ne pas l’utiliser pour ouvrir ou fermer la porte manuellement.
la porte, un autre appui sur la touche de la télécommande entraîne l’arrêt de la porte.
La détection d’obstacle fonctionne jusqu’à 5 cm du sol.
de la télécommande provoque l’ouverture de la porte.
2 minutes après la fin du mouvement de la porte. Sur le GDK 4000, une cellule photo-électrique mesure la luminosité du garage. L’éclairage sera actif ou non pendant les phases d’ouverture et de fermeture en fonction de cette luminosité.
Les piles usagées seront retournées au distributeur ou jetées dans une déchetterie.
● Le voyant de la télécommande s’allume. Vérifiez : 3V CR 2032
■ Personnalisation des télécommandes Les clips de couleur fournis permettent la personnalisation des télécommandes.
La portée de la télécommande. Selon les environnements d’utilisation, la portée de la télécommande varie et peut être insuffisante. Augmentez la portée, utilisez une antenne complémentaire Réf.2400472
● Débrayez la poignée de déverrouillage et effectuez manuellement une manoeu-
En absence de point dur : recommencez le processus de réglage de GDK. En présence de point dur. Vérifiez et corrigez : 1) le bon ajustement des différents éléments du rail de GDK. 2) la non-déformation du rail dûe éventuellement à un mauvais positionnement et / ou réglage des barres d’attache. 3) le bon fonctionnement manuel de la porte.
■ Changement de l’ampoule : Pour GDK 4000 : retirez délicatement la grille de protection, procédez au changement de l’ampoule et remettre la grille. • A l’aide d’un chiffon, dévissez l’ampoule usagée. • Visser l’ampoule neuve. Utiliser exclusivement ampoules du type R80 - 40W - 230V - douille E 27. ■ Le voyant vitesse clignote lentement ● GDK détecte un problème sur les entrées sécurité (repérées 2 et 3) :
Cependant le bon fonctionnement de GDK est lié au bon fonctionnement mécanique de votre porte. Pour cela, nous vous recommandons de le vérifier régulièrement et de faire entretenir votre porte par un professionnel (vérification de l’équilibrage de la porte).
• Temps de charge avant utilisation optimum de la batterie : 48 heures de charge. • Durée de vie de la batterie : 3 ans. Pour une longévité optimale de la batterie, coupez l’alimentation électrique de votre porte 3 fois par an pour la faire fonctionner quelques cycles sur la batterie.
