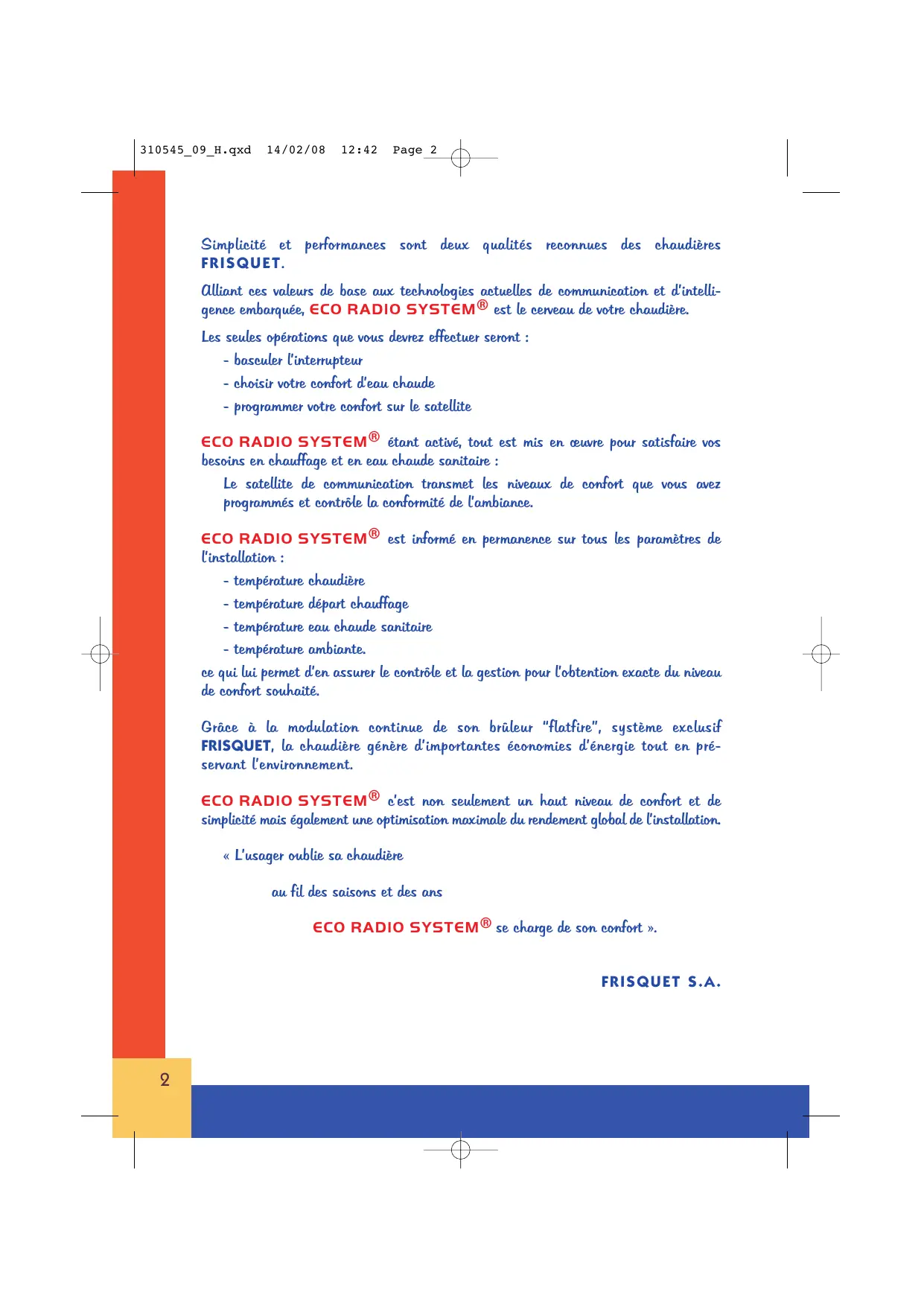

Le satellite de communication transmet les niveaux de confort que vous avez programmés et contrôle la conformité de l’ambiance. ECO RADIO SYSTEM ® est informé en permanence sur tous les paramètres de l’installation : - température chaudière - température départ chauffage - température eau chaude sanitaire - température ambiante. ce qui lui permet d’en assurer le contrôle et la gestion pour l’obtention exacte du niveau de confort souhaité. Grâce à la modulation continue de son brûleur “flatfire”, système exclusif FRISQUET, la chaudière génère d’importantes économies d’énergie tout en préservant l’environnement. ECO RADIO SYSTEM ® c’est non seulement un haut niveau de confort et de simplicité mais également une optimisation maximale du rendement global de l’installation. « L’usager oublie sa chaudière au fil des saisons et des ans ECO RADIO SYSTEM ® se charge de son confort ».
B A le robinet B puis le robinet A. • Hydromotrix, Hydroconfort et Bicérame : situé sous la chaudière à droite. • Prestige : situé à l'arrière à gauche (en ouvrant la porte). « Je désire optimiser le rendement de l’eau chaude sanitaire au quotidien ! » Appuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au dessus de la position “éco”.
L’heure et le jour de la semaine s’affichent : 1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche. Procéder au réglage de l’heure et du jour de la semaine en appuyant sur l’un ou l’autre des 2 boutons de réglage prévus à cet effet. Remettre le sélecteur sur “AUTO”.
Positionner le sélecteur sur
Procéder au changement de consigne de température du mode Confort en appuyant sur l’un ou l’autre des boutons de réglages.
Positionner le sélecteur sur
Appuyer sur l’un ou l’autre des boutons de réglage.
Positionner le sélecteur sur “PROG”. La programmation actuelle pour le premier jour, soit le lundi, s’affichera. Le premier créneau de 0 heure à 0 heure 30 clignotera. Procéder à la programmation des séquences des modes “Confort” et “Réduit” : Appuyer sur l’un ou l’autre des boutons de réglages : pour 30 minutes de “Confort” pour 30 minutes de “Réduit”
“Réduit” il sera effacé du cadran. Sélection d’un créneau Mode “Réduit” Sélection d’un créneau ”Confort”clignotera pour vous informer qu’une dérogation temporaire est en cours. Sur l’afficheur digital en haut à droite s’inscrira une maison avec un personnage à l’intérieur. Le symbole
En partant, appuyer sur le bouton de dérogation pendant au moins 5 secondes. Le symbole
Afficher le nombre de jours d’absence en appuyant sur les boutons de réglage et . Pour annuler cette manipulation, appuyer brièvement sur le bouton de dérogation temporaire.
“Confort” ! » Positionner le sélecteur sur et la consigne de température sera celle du “Confort” et ce 24h/24.
“Réduit” ! » Positionner le sélecteur sur et la consigne de température sera celle du “Réduit” et ce 24h/24.
- Le symbole clignote - Les chiffres du centre de l’afficheur clignotent Il faudra changer les piles (Type 1,5 V LR6 impérativement de type Alcalines) dans un délai de 1 mois. Faites glisser le couvercle inférieur du satellite de communication. Changer les 3 piles 1,5 V (Attention, à la polarité +/-)*. Remettre le couvercle en le faisant glisser du bas vers le haut.
Si vous dépassez ce temps, il faudra remettre le satellite à l’heure mais vos programmes seront conservés.
Conformément à la réglementation , il doit vous délivrer un certificat de conformité visé par Qualigaz ou tout organisme habilité. - Modèle 2 pour une installation nouvelle ou sa modification. - Modèle 4 pour tout remplacement d’une chaudière à gaz en lieu et place de l’ancienne. Pour votre bien-être, votre sécurité et la longévité de votre chaudière : Laisser les ventilations obligatoires libres et propres. Les appareils à gaz doivent être vérifiés, nettoyés et réglés une fois par an. (cf Règlement Sanitaire Départemental Art. 31/6) Le respect de ces règles permettra de garder à votre installation, le niveau de performances, d’économie d’énergie et de confort que vous attendez d’elle. Doivent être respectés les textes suivants : DTU 61.1 + 24.1 (et ses mises à jour) NF P45204. Arrêté du 2 Août 1977 et ses modificatifs. Norme NFC 15.100.
Si un ou plusieurs radiateurs ne chauffent plus ou sont bruyants (écoulement d’eau), les purger. Procéder de même pour les éventuels points hauts de l’installation. Après une purge, toujours vérifier et rétablir, le cas échéant, la pression (voir page 4). La protection contre le gel Le contrôle permanent de la chaudière dans son environnement intègre une fonction “Hors gel” par la mesure de la température ambiante. Dans les résidences occupées irrégulièrement il faut : Vidanger l’installation et la chaudière ou protéger par un additif antigel spécial chauffage.
La qualité de l’eau Votre chaudière est peu sensible à l’entartrage, néanmoins lorsque les teneurs dépassent une certaine limite, le calcaire sera cristallisé. Il se crée un entartrage de l’échangeur sanitaire mais aussi des machines à laver, robinets, etc. On classifie les eaux selon leur teneur en calcaire : Moins de 12° F : Eau douce De 13° à 24° F : Eau dure Plus de 25° F : Eau très dure
situé sur le tableau de
Le témoin “Commande manuelle” s’allume. Fixer la température départ radiateurs que vous souhaitez en maintenant appuyé le bouton
BICERAME : Le choix de température reste affiché.
La régulation RIF 5000 Si votre installation de chauffage est pilotée par une régulation en fonction des conditions extérieures, RIF 5000, reportez vous à la notice spécifique pour son utilisation. Si la RIF 5000 contrôle deux circuits de chauffage distincts (exemple : plancher chauffant + circuit radiateurs), le satellite radio commande le deuxième circuit et a été placé en un endroit représentatif de la température de la zone chauffée par ce circuit.(exemple : circuit radiateurs piloté par satellite radio) Vous établirez alors un programme correspondant aux critères de confort que vous souhaitez appliquer à cette zone spécifique.
Si votre habitation est équipée de deux circuits de chauffage (EX: plancher chauffant + radiateurs), la RIF 5000, commande le circuit principal et le satellite radio le deuxième circuit.
D’autres situations sont liées à votre installation et quelques manœuvres simples permettent soit de retrouver l’usage normal soit de donner à l’entreprise qui assure le service après-vente, des éléments de pré-diagnostic qui lui permettront d’être plus efficace. Dans tous les cas, avant de prévenir le technicien, il est nécessaire de procéder à quelques vérifications.
Je n’ai plus ni eau chaude, ni chauffage !
Le voyant rouge est allumé. Le brûleur est en sécurité. J’appuie sur le bouton de réarmement. Si le défaut persiste : Je vérifie que la chaudière soit bien branchée sur sa prise habituelle et sans prise multiple. Le voyant rouge est allumé et tous les voyants du thermomètre clignotent : La chaudière est en surchauffe, je dois impérativement appeler un professionnel.
Si j’ai une chaudière ventouse, je vérifie que l’évacuation des produits de combustion ne soit pas obstruée au niveau du terminal ventouse à l’extérieur. Le voyant rouge de l’indicateur de pression est allumé: la pression est insuffisante. rétablir la pression d’eau comme indiqué page 4. Le voyant jaune de l’indicateur de pression clignote et le voyant rouge est allumé. La pression est trop importante, la “soupape électronique” empêche le fonctionnement du brûleur : Enlever de l’eau par le purgeur d’un radiateur jusqu’à ce que le voyant vert s’allume seul. Info : En mode chauffage, il est normal que la pression varie du mini (jaune) au Maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant). Tous les voyants clignotent contacter un professionnel.
L’eau n’est pas assez chaude : Si la situation au tableau de bord est normale, un réglage du régulateur thermostatique automatique est certainement nécessaire : Prévenir un professionnel.
Je vérifie que les piles du satellite soient en bon état de marche, par précaution je les change. Je regarde le tableau de bord : Le clignotement d’un voyant révèle toujours un mode de fonctionnement anormal. Le voyant vert B clignote : les gaz brûlés ne sont pas évacués correctement (voir page 16). Le voyant M clignote : la transmission radio n’est pas reçue. Changer les piles
Vous êtes équipés d’une régulation RIF 5000 et “AUTO” clignote : la commande de la régulation est défaillante. Faire appel à l’entreprise qui assure le S.A.V. La pression d’eau dans le circuit est insuffisante, la rétablir comme indiqué page 4. Certains radiateurs situés au-dessus de la chaudière chauffent même l’été : Votre installation a un fonctionnement en circulation naturelle, la pose d’un clapet antithermosiphon s’impose. contacter un professionnel.
