MODE D'EMPLOI AY-XPC12JR SHARP

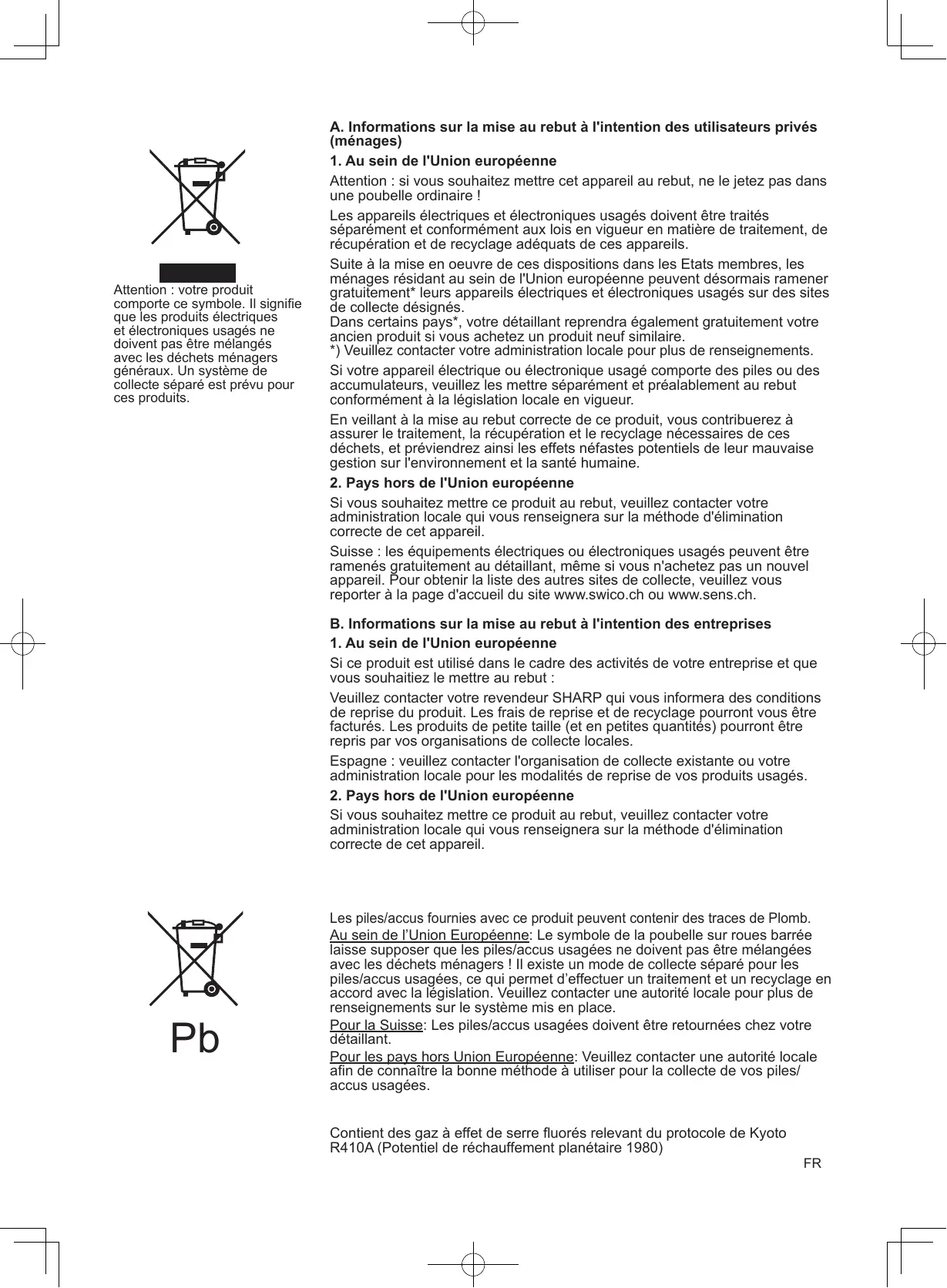

Attention : votre produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.

A. Informations sur la mise au rebut à l'intention des utilisateurs privés

(ménages) 1. Au sein de l'Union européenne Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire ! Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils. Suite à la mise en oeuvre de ces dispositions dans les Etats membres, les ménages résidant au sein de l'Union européenne peuvent désormais ramener gratuitement* leurs appareils électriques et électroniques usagés sur des sites de collecte désignés. Dans certains pays*, votre détaillant reprendra également gratuitement votre ancien produit si vous achetez un produit neuf similaire. *) Veuillez contacter votre administration locale pour plus de renseignements. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur. En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine. 2. Pays hors de l'Union européenne Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil. Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch. B. Informations sur la mise au rebut à l'intention des entreprises 1. Au sein de l'Union européenne Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez le mettre au rebut : Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales. Espagne : veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usagés. 2. Pays hors de l'Union européenne Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Les piles/accus fournies avec ce produit peuvent contenir des traces de Plomb.

Au sein de l’Union Européenne: Le symbole de la poubelle sur roues barrée laisse supposer que les piles/accus usagées ne doivent pas être mélangées avec les déchets ménagers ! Il existe un mode de collecte séparé pour les piles/accus usagées, ce qui permet d’effectuer un traitement et un recyclage en accord avec la législation. Veuillez contacter une autorité locale pour plus de renseignements sur le système mis en place. Pour la Suisse: Les piles/accus usagées doivent être retournées chez votre détaillant. Pour les pays hors Union Européenne: Veuillez contacter une autorité locale afin de connaître la bonne méthode à utiliser pour la collecte de vos piles/ accus usagées. Contient des gaz à effet de serre fluorés relevant du protocole de Kyoto R410A (Potentiel de réchauffement planétaire 1980)

FR FRANÇAIS Lire attentivement ce manuel avant d’utiliser l’appareil.

Ce mode d’emploi doit être conservé en lieu sûr et rester facile d’accès.

TABLE DES MATIERES CONSIGNES DE SECURITE IMPORTANTES AVERTISSEMENTS CONCERNANT L’UTILISATION pas tirer ou déformer le cordon d’alimentation.

Le fait de tirer sur le cordon d’alimentation ou une 1 Ne mauvaise utilisation de ce dernier peut endom-

mager l’appareil et provoquer une électrocution.

Veiller à ne pas exposer votre corps directement à l’air évacué pendant une longue période. Cela risquerait d’affecter votre état physique. Lors de l’utilisation du climatiseur pour des nourrissons, de jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s’assurer que la température de la pièce est appropriée aux personnes qui se trouvent dans la pièce. Ne jamais insérer d’objet dans l’appareil. Le fait d’insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. Mettre le climatiseur sans faille à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d’eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risquerait de provoquer un choc électrique. Si l’on constate n’importe quelle anomalie dans le climatiseur (ex : une odeur de brûlé), l’arrêter immédiatement et couper le disjoncteur. L’appareil doit être installé conformément aux réglementations de câblage nationales.Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d’alimentation, de la fiche et de la prise électrique et provoquer un incendie. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant ou son agent d’ entretien ou encore une personne possédant des qualifications similaires afin d’éviter tout danger. Utiliser uniquement le cordon d’alimentation spécifié par le fabricant pour le remplacement. Ne pas éclabousser ou verser de l’eau directement sur l’appareil. L’eau risquerait de provoquer une électrocution ou d’endommager l’appareil.

• Ne pas essayer d’installer/démonter/réparer soimême l’appareil. Un fonctionnement inadéquat peut provoquer des décharges électriques, des fuites d’ eau, des incendies etc. Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d’ installation/démontage/réparation de de l’appareil.

PRECAUTIONS D’EMPLOI

Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l’utilisation d’appareils à gaz. Une ventilation insuffisante risquerait de provoquer un manque d’oxygène.

Ne pas utiliser les touches avec les mains mouillées. Cela risquerait de provoquer une électrocution. Par mesure de sécurité, couper le disjoncteur lorsque l’appareil n’est pas utilisé pendant une période prolongée. Vérifier périodiquement l’usure du rack de montage de l’unité extérieure afin de s’assurer qu’il est fixé fermement en place. Ne rien placer sur l’unité extérieure et ne pas marcher dessus. L’objet ou la personne risquerait de basculer ou de tomber, provoquant des blessures. Cet appareil est conçu pour une utilisation privée. Ne pas l’utiliser pour d’autres applications, comme par exemple dans un chenil ou une serre pour l’élevage d’animaux ou la culture des plantes. Ne pas placer une cuvette contenant de l’eau sur l’appareil. Si l’eau pénètre dans l’appareil, l’isolation électrique risquerait d’être détériorée et de provoquer une électrocution. Ne pas bloquer les entrées et sorties d’air de l’ appareil. Cela risquerait de provoquer un fonctionnement insuffisant ou des pannes. S’assurer d’arrêter l’utilisation et de couper le disjoncteur avant d’effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l’intérieur de l’ appareil et risquerait de vous blesser. Cet appareil n’est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil.

PRECAUTIONS POUR L’EMPLACEMENT/INSTALLATION

• S’assurer de connecter le climatiseur à une alimentation de tension et de fréquence appropriées. L’utilisation d’une alimentation ayant une tension et une fréquence incorrectes peut endommager l’appareil et provoquer un incendie. • Ne pas installer l’appareil dans un endroit où il y aurait une fuite de gaz. Il risquerait de provoquer un incendie. Installer l’appareil dans un endroit peu poussiéreux, sans fumées ni humidité dans l’air. • Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risquerait de mouiller la pièce, les meubles etc. • S’assurer qu’un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l’emplacement d’installation, pour éviter une électrocution.

2 Bouche d’entrée (Air)

3 Panneau d’ouverture

4 Filtre purificateur d’air

6 Fenêtre de réception

7 Volet d’aération à réglage vertical

8 Volet d’aération à réglage horizontal

9 Bouche de sortie (Air)

17 Voyant de MARCHE (rouge

Les unités réelles peuvent varier légèrement de celles montrées ci-dessus.

2 AFFICHAGE (Affichage à cristaux liquides) 3 Touche PLASMACLUSTER

8 Touche de DEBIT D’AIR PROGRESSIF

9 Touche MODE 10 Touche MARCHE DE LA MINUTERIE (pour régler la minuterie) 11 Touche d’ARRET DE LA MINUTERIE (pour régler la minuterie) 12 Touche d’ARRET APRES UNE HEURE 13 Touche d’AVANCE DU TEMPS 14 Touche de RECUL DU TEMPS 15 Touche de NETTOYAGE AUTOMATIQUE (CLEAN) 16 Touche SET/C 17 Indique que le COMPARTIMENT DES PILES est en dessous de cette marque 18 Touche d’HORLOGE 19 Touche de VENTILATEUR (FAN) 20 Touche SWING

Symbole de DEBIT D’AIR PROGRESSIF Symbole de NETTOYAGE AUTOMATIQUE Symbole de PLASMACLUSTER Symboles de MODE

Réglage du thermostat pour les modes AUTO et SEC Voyant de TEMPERATURE Symbole de TRANSMISSION Symbole de PLEIN REGIME Symboles de VITESSE DU VENTILATEUR

30 Indicateur de MARCHE DE LA MINUTERIE /HORLOGE Indique l’heure préréglée de mise en marche de la minuterie ou l’heure courante.

31 Indicateur d’ARRET DE LA MINUTERIE Indique l’heure préréglée d’arrêt de la minuterie ou l’arrêt de la minuterie au bout d’une heure.

Utiliser deux piles de format AAA (R03).

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu’ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.

• Le fait d’utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce risquerait de créer des interférences avec la transmission du signal. • L’appareil peut être affecté par les signaux transmis par la télécommande d’un téléviseur, d’un magnétoscope ou d’un autre équipement utilisé dans la même pièce. • Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d’un radiateur. Protéger également l’appareil et la télécommande contre l’humidité et les chocs qui peuvent décolorer ou endommager l’appareil.

1 Retirer le couvercle de la télécommande.

Insérer les piles dans le compartiment, 2 ensont s’assurant que les polarités (+) et (-) alignées correctement. • L’affichage indique “AM 6:00” lorsque les piles sont insérées correctement.

3 Remettre le couvercle en place.

REGLER L’HEURE ACTUELLE DE L’HORLOGE Il y a deux modes d’horloge : le mode 12 heures et le mode 24 heures.

Exemple : 5 heures de l’après-midi

• La durée de service des piles est d’environ un an dans des conditions d’utilisation normales. • Lors du remplacement des piles, toujours remplacer les deux piles en même temps, et s’assurer qu’elles sont du même type. • Si la télécommande ne fonctionne pas correctement après le remplacement des piles, sortir les piles et les remettre en place 30 secondes plus tard. • Si l’appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

Pour régler le mode 12 heures, appuyer

1 une fois sur la touche d’HORLOGE dans la première étape.

Pour régler le mode 24 heures, appuyer deux fois sur la touche d’HORLOGE durant la première étape.

Appuyer sur la touche d’AVANCE DU

2 TEMPS ou de RECUL DE TEMPS pour régler l’heure courante.

• Maintenir la touche enfoncée pour avancer ou reculer rapidement l’affichage de l’heure.

3 Appuyer sur la touche SET/C.

Pointer la télécommande vers la fenêtre de réception du signal de l’appareil et appuyer sur la touche désirée. L’ appareil émet un bip lorsqu’il reçoit le signal.

• S’assurer qu’il n’y a pas de rideau ou d’autre objet entre la télécommande et l’appareil. • La télécommande peut envoyer des signaux d’une distance de 7 mètres.

• Les deux points (:) clignotent pour indiquer que l’horloge fonctionne.

3 1 REMARQUE : • L’heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

MISE EN PLACE DU FILTRE PURIFICATEUR D’AIR Les filtres purificateurs d’air sont emballés comme des accessoires de cet appareil. Pendant le fonctionnement du climatiseur, le filtre élimine de l’air, la poussière et la fumée de cigarette et génère de l’air propre.

Ouvrir le panneau d’ouverture.

Pousser les filtres à air légèrement vers le haut pour les déverrouiller. 3 Tirer les filtres à air vers le bas pour les démonter. 1 2

Quelques méthodes simples sont décrites cidessous pour économiser de l’énergie lorsque le climatiseur est utilisé.

REGLER A LA TEMPERATURE APPROPRIEE • Le fait de régler le thermostat à une température de 1°C supérieure à celle de la température souhaitée en mode FRAIS et de 2°C inférieure en mode CHAUFFAGE permet une économie d’environ 10 pourcent de sa consommation électrique. • Le fait de régler la température à un niveau inférieur que nécessaire pendant la climatisation augmente la consommation électrique. BLOQUER LES RAYONS DIRECTS DU SOLEIL ET EVITER LES COURANTS D’AIR • Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique. • Fermer les fenêtres et les portes pendant les opérations de refroidissement et de chauffage.

le filtre purificateur d’air sous les

2 Placer taquets de filtre situés sur le filtre à air. Taquet de filtre

REGLER LA DIRECTION APPROPRIEE DU DEBIT D’AIR POUR OBTENIR LA MEILLEURE CIRCULATION D’AIR MAINTENIR LE FILTRE PROPRE AFIN D’ASSURER UN FONCTIONNEMENT OPTIMAL OPTIMISER L’UTILISATION DE LA FONCTION DE MINUTERIE D’ARRET DEBRANCHER LE CORDON D’ALIMENTATION LORSQUE L’APPAREIL N’EST PAS UTILISE PENDANT UNE PERIODE PROLONGEE

• L’unité intérieure continue à consommer une faible quantité de courant lorsqu’elle ne fonctionne pas.

Filtre purificateur d’air

3 Réinstaller les filtres à air.

1 Réinstaller les filtres à airs dans leur position

2 Fermer le panneau d’ouverture. 3 Appuyer fermement sur la flèche située sur le panneau pour le verrouiller. 3

MODE AUXILIAIRE Utiliser ce mode si la télécommande n’est pas disponible.

POUR ALLUMER Soulever le panneau ouvert de l’unité intérieure et appuyer sur la touche AUX.

• Le voyant rouge de MARCHE ( ) s’allume sur l’appareil et l’appareil commence à fonctionner en mode AUTO. • La vitesse du ventilateur et le réglage de température sont en position AUTO.

• Les filtres sont emballés dans un sac en plastique scellé afin de préserver leur capacité de collecte de la poussière. Ne pas ouvrir le sac avant l’utilisation des filtres. (Sinon, la durée de vie des filtres sera plus courte.) • Ne pas exposer les filtres directement à la lumière du soleil. (Sinon, ils pourraient se détériorer.)

Appuyer de nouveau sur la touche AUX.

• Le voyant rouge de MARCHE ( ) s’éteint sur l’appareil.

• Si la touche AUX est enfoncée pendant le fonctionnement normal, l’appareil s’éteint.

1 Retirer les filtres à air.

FONCTIONNEMENT DE BASE Appuyer sur la touche MODE pour sélec1 tionner le mode de fonctionnement.

sur la touche MARCHE/ARRET

2 Appuyer pour lancer le mode. • Le voyant rouge de MARCHE ( sur l’appareil.

sur la touche de THERMOSTAT

3 Appuyer pour régler la température désirée.

• La température peut être modifiée par incréments de 1°C dans un intervalle de 2°C supérieur à 2°C inférieur à la température automatiquement déterminée par le climatiseur.

(Exemple : 1°C supérieur)

(Exemple : 2°C supérieur)

C MODE FRAIS/CHAUFFAGE

• La température peut être réglée dans un intervalle de 18 à 32°C.

Appuyer sur la touche FAN pour régler la

4 vitesse de ventilateur désirée. AUTO FAIBLE BASSE HAUTE

• En mode SEC, la vitesse du ventilateur est préréglée sur AUTO et ne peut pas être modifiée.

Pour éteindre l’appareil, appuyer à nou5 veau sur la touche MARCHE/ARRET.

• Le voyant rouge de MARCHE ( l’appareil.

Utilisation du climatiseur avec des unités multiples

CONSEILS À PROPOS DU MODE AUTO En mode AUTO, les réglages de température et de mode sont sélectionnés automatiquement en fonction de la température de la pièce et de la température extérieure lorsque l’ appareil est allumé.

• Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.

Modes et réglages de température

(22 °C) Temp. intérieure

Les chiffres entre ( ) sont les réglages de température

• Lorsque l’on utilise le climatiseur avec plusieurs unités, c’est le mode de l’unité mise en marche en premier qui a la priorité sur les autres unités, sans qu’il soit tenu compte du tableau ci-dessus.

une fois sur la touche SWING de télécommande.

1 laAppuyer • Le volet de réglage vertical d’aération se déplace continuellement.

Appuyer à nouveau sur la touche SWING

2 lorsque volet de réglage vertical est à la position désirée.

2 REMARQUE : • La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l’utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC Mode CHAUFFAGE Tenir le volet de réglage horizontal de l’aération comme indiqué sur le schéma et ajuster la direction du débit d’air.

Ne jamais essayer d’ajuster les volets de réglage de débit d’air vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l’appareil lorsque la télécommande est utilisée pour le réglage. • Lorsque le volet de réglage vertical est positionné à la position la plus basse en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire. Ne pas placer le volet de réglage horizontal en position extrême de gauche ou de droite en mode FRAIS lorsque la vitesse du ventilateur est placée sur )” pendant une longue durée. “FAIBLE ( De la condensation risque de se former sur les volets d’aération.

FRANÇAIS Avec un climatiseur multi-système, il est possible de connecter plusieurs unités intérieures à une unité extérieure. Lorsque le mode de réglage diffère entre les unités intérieures, l’unité intérieure (les unités intérieures) mise(s) en marche plus tard risque(nt) de ne pas fonctionner.

• Lorsque l’unité intérieure (les unités intérieures) fonctionne(nt) en mode CHAUFFAGE, l’unité (les unités) restante(s) ne peut(peuvent pas fonctionner mode FROID ou SEC. • Lorsque l’unité intérieure (les unités intérieures) fonctionne(nt) en mode CHAUFFAGE, l’unité (les unités) restante(s) ne peut(peuvent) pas fonctionner mode FROID ou SEC. Lorsque le mode de l’unité intérieure (des unités intérieures) mise(s) en marche plus tard est différent de celui de l’unité (des unités) déjà en marche, au bout de quelques secondes, un BIP retentit et l’indicateur de température situé sur le panneau indicateur affiche “ ” et le voyant MARCHE et le voyant MINUTERIE se mettent à clignoter en alternance. Cela indique que l’unité (les unités) qui a (ont) été mise(s) en marche plus tard ne fonctionne(nt) pas. Dans ce cas, modifier le mode pour qu’il soit identique au mode de fonctionnement de l’autre (des autres) unité(s).

DEBIT D’AIR PROGRESSIF Appuyer sur la touche de DEBIT D’AIR PROGRESSIF pendant le refroidissement ou le mode sec lorsque l’on ne veut pas sentir d’air froid. Le volet de réglage vertical est tourné de manière oblique vers le haut pour envoyer l’air frais vers le plafond.

Appuyer sur la touche pendant l’opération de chauffage. Le volet de réglage vertical est dirigé vers le bas afin d’envoyer l’air chaud directement sur vous pour qu’il vous réchauffe.

Dans ce mode de fonctionnement, le climatiseur fonctionne à plein régime pour rafraîchir ou réchauffer l’atmosphère de la pièce si rapidement que vous pouvez vous contenter de le mettre en marche juste au moment où vous rentrez chez vous.

Pour activer le fonctionnement en PLEIN

1 REGIME, appuyer sur la touche PLEIN REGIME pendant le fonctionnement.

le fonctionnement, appuyer sur touche de DEBIT D’AIR PROGRESSIF.

1 laPendant • La télécommande affiche “

• La télécommande affiche “

”. • L’affichage de température s’éteint. • Le voyant vert de PLEIN REGIME ( appareil s’allumera.

POUR ANNULER Appuyer de nouveau sur la touche DE DEBIT D’AIR PROGRESSIF.

• Le paramétrage DEBIT D’AIR PROGRESSIF est annulé lorsque l’on appuie sur la touche PLEIN REGIME alors que le DEBIT D’AIR PROGRESSIF est activé. • Si l’on veut un DEBIT D’AIR PROGRESSIF en mode PLEIN REGIME, appuyer sur la touche de DEBIT D’AIR PROGRESSIF pendant le fonctionnement à PLEIN REGIME.

POUR ANNULER Appuyer à nouveau sur la touche PLEIN REGIME.

• Le fonctionnement en PLEIN REGIME est également annulé lorsque le mode de fonctionnement est modifié ou quand l’appareil est éteint. ) sur l’ap• Le voyant vert de PLEIN REGIME ( pareil va s’éteindre.

• Pendant le fonctionnement à PLEIN REGIME, vous ne pouvez pas régler la température ni la vitesse du ventilateur.

FONCTIONNEMENT DU PLASMACLUSTER L’ionisateur Plasmacluster à l’intérieur du climatiseur va délivrer des ions dans la pièce.

Une même quantité d’ions négatifs et positifs permet de réduire la quantité de champignons de moisissure formés dans l’air.

• La télécommande affiche “

• Le voyant bleu PLASMACLUSTER s’allume sur l’appareil.

Appuyer sur la touche CLEAN lors1 que l’appareil n’est pas en marche.

• La télécommande affiche “

”. • Le voyant bleu de PLASMACLUSTER s’allume sur l’appareil. • L’appareil s’arrêtera de fonctionner au bout de quarante minutes. • Le temps de fonctionnement restant sera indiqué sur le voyant de TEMPERATURE de l’unité intérieure en nombre de minutes décroissant.

POUR ANNULER Appuyer à nouveau sur la touche PLASMACLUSTER. • Le voyant PLASMACLUSTER situé sur l’appareil s’éteindra.

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, à la prochaine activation du climatiseur. • Pour éteindre le voyant PLASMACLUSTER, appuyer sur la touche DISPLAY. • Pour faire fonctionner le PLASMACLUSTER sans mode chauffage, frais ou sec, appuyer sur la touche PLASMACLUSTER pendant que l’appareil ne fonctionne pas. Le symbole de mode sur la télécommande disparaîtra et la vitesse du ventilateur ne pourra pas être réglée sur AUTO.

POUR ANNULER Appuyer sur la touche CLEAN.

Enfin appuyer à nouveau sur la touche MARCHE/ ARRET pour éteindre l’appareil. • Le voyant bleu de PLASMACLUSTER situé sur l’ appareil s’éteindra.

• Pendant l’opération de NETTOYAGE AUTOMATIQUE vous ne pouvez régler ni la température, ni la vitesse du ventilateur, ni le sens du débit d’air, et ni la minuterie.

le fonctionnement, appuyer sur

1 Pendant la touche PLASMACLUSTER.

La fonction NETTOYAGE AUTOMATIQUE permet de réduire la prolifération des moisissures à l’aide d’ions

Plasmacluster et de sécher l’intérieur du climatiseur. Utiliser cette opération à chaque changement de saison. Les champignons de moisissure déjà présents ne peuvent pas être éliminés par cette opération.

ARRET APRES UNE HEURE Lorsque la minuterie d’ARRET APRES UNE HEURE est activée, l’appareil s’arrête de fonctionner après une heure.

Appuyer sur la touche d’ARRET APRES UNE HEURE.

• La télécommande affiche “ ”. • Le voyant orange de MINUTERIE ( ) s’allume sur l’appareil. • L’appareil s’arrête après une heure.

ARRET DE LA MINUTERIE Appuyer sur la touche d’ARRET DE LA

( 1 MINUTERIE ). Le voyant ARRET DE LA MINUTERIE comà clignoter ; appuyer sur la touche 2 mence d’AVANCE DU TEMPS ou de RECUL DE TEMPS pour régler l’heure courante.

(L’heure peut être réglée par incréments de 10 minutes.)

Pointer la télécommande vers la fenêtre

3 depuyer réception du signal de l’appareil et apsur la touche de REGLAGE DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE (

) s’allume sur l’appareil. • L’appareil émet un bip lorsqu’il reçoit le signal.

POUR ANNULER Appuyer sur la touche d’ANNULATION DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE ( ) s’éteint sur l’appareil. Enfin appuyer à nouveau sur la touche MARCHE/ARRET pour éteindre l’appareil. • Le voyant rouge de MARCHE ( ) et le voyant orange de MINUTERIE ( ) s’éteignent sur l’appareil.

• Le fonctionnement de la minuterie d’ARRET APRES UNE HEURE a la priorité sur les fonctionnements MARCHE DE LA MINUTERIE et ARRET DE LA MINUTERIE. • Lorsque la minuterie d’ARRET APRES UNE HEURE est réglée pendant que l’appareil ne fonctionne pas, l’appareil fonctionne pendant une heure avec la condition réglée précédemment. • Si l’on veut utiliser l’appareil une autre heure avant que la minuterie d’ARRET APRES UNE HEURE soit activée, appuyer à nouveau sur la touche d’ARRET APRES UNE HEURE pendant l’utilisation. • Si MARCHE DE LA MINUTERIE et/ou ARRET DE LA MINUTERIE sont réglés, la touche d’ANNULATION DE LA MINUTERIE annule chaque réglage.

CONSEILS A PROPOS DE L’ARRET DE LA MINUTERIE Lorsque le mode ARRET DE LA MINUTERIE est activé, la température est automatiquement réglée afin d’éviter que la pièce ne soit ni trop chaude, ni trop froide lors de votre sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC : • Une heure après le début du fonctionnement, la température augmente de 1ºC plus haut que le réglage original du thermostat. MODE DE CHAUFFAGE : • Une heure après le début du fonctionnement de la minuterie, le réglage de la température descend 3°C en-dessous du réglage de température original.

Avant de régler la minuterie, s’assurer que l’horloge est réglée correctement à l’heure courante.

Annuler d’abord le réglage (

) MAR1 CHE DE LA MINUTERIE, puis le régler à nouveau.

Appuyer sur la touche d’ANNULATION DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE ( ) s’éteint sur l’appareil. • L’heure d’horloge courante sera affichée sur la télécommande.

FRANÇAIS Le voyant MARCHE DE LA MINUTERIE

à clignoter ; appuyer sur 2 commence la touche d’AVANCE DU TEMPS ou de RECUL DE TEMPS pour régler l’heure courante.

(L’heure peut être réglée par incréments de

Pointer la télécommande vers la fenêtre

3 depuyer réception du signal de l’appareil et apsur la touche de REGLAGE DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE (

) s’allume sur l’appareil. • L’appareil émet un bip lorsqu’il reçoit le signal.

Sélectionner la condition de fonctionne4 ment.

ANNULATION REMARQUE :

• Si MARCHE DE LA MINUTERIE, ARRET DE LA MINUTERIE et ARRET APRES UNE HEURE sont réglés, la touche d’ANNULATION DE LA MINUTERIE annule tous les réglages.

POUR MODIFIER LE REGLAGE D’HEURE Annuler d’abord le réglage MINUTERIE, puis le régler à nouveau.

UTILISATION COMBINEE DES MINUTERIES MARCHE/ARRET On peut utiliser les minuteries MARCHE et ARRET combinées.

Exemple : Pour arrêter l’appareil à 11:00 p.m. et pour le rallumer à 7:00 a.m et reprendre plus tard pour amener la température de la pièce au niveau désiré.

Régler ARRET DE LA MINUTERIE à 11:00 pendant le fonctionnement.

1 p.m. 2 Régler MARCHE DE LA MINUTERIE à 7:00 a.m.

) entre le voyant MARCHE DE LA MINUTERIE et le voyant ARRET DE LA MINUTERIE montre quelle minuterie sera activée en premier.

2 3 REMARQUE : • L’appareil s’allume avant l’heure réglée afin de permettre à la pièce d’atteindre la température désirée à l’heure programmée. (Fonction de réveil)

• On ne peut pas programmer les minuteries MARCHE et ARRET pour faire fonctionner l’appareil à différentes températures ou d’autres réglages. • Chaque minuterie peut être programmée pour être activée avant l’autre.

Le panneau d’indicateurs change chaque fois que la touche DISPLAY est enfoncée de la manière suivante.

S’assurer de débrancher le cordon d’alimentation de la prise murale ou couper le dis-joncteur avant d’effectuer les travaux d’entretien.

NETTOYAGE DES FILTRES Les filtres à air doivent être nettoyés toutes les deux semaines.

1 Eteindre 2 Enlever les filtres.

1 Soulever le panneau d’ouverture.

2 Pousser les filtres à air légèrement vers le

haut pour les déverrouiller.

3 Tirer les filtres à air vers le bas pour les dé-

La température de la pièce est affichée.

La température extérieure est affichée.

les filtres purificateurs d’air des

3 fiRetirer ltres à air. 4 Nettoyer les filtres. Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l’eau chaude et un détergent doux. Sécher les filtres à l’ombre avant de les remettre en place.

• Les températures affichées sont des estimations approximatives et peuvent différer des températures réelles. • Plages d’affichage de la température Température de la pièce : 0° C ~ 40° C ( est affiché lorsque la température est inférieure à 0° C et lorsqu’elle est supérieure à 40 °C) Température extérieure : -9° C ~ 45° C ( est affiché lorsque la température est inférieure à 9° C et lorsqu’elle est supérieure à 45° C) • est affiché pendant les 0~120 premières secondes de fonctionnement pendant la détection de la température. • Pendant l’opération de NETTOYAGE AUTOMATIQUE, le panneau indicateur affiche le temps restant de l’opération. La température de la pièce et la température extérieure ne sont pas affichées même si l’on appuie sur la touche AFFICHAGE.

Utilisation mono-split

• Seule la température de la pièce peut être affichée pendant 5 secondes lorsque l’appareil n’est pas en marche.

Utilisation multi-split

est affiché pendant 5 secondes lorsque l’appareil n’est pas en marche.

les filtres purificateurs d’air.

5 Réinstaller 6 Réinstaller les filtres.

1 Réinstaller les filtres dans leur position

2 Fermer le panneau d’ouverture.

3 Appuyer fermement sur la flèche située sur le

panneau pour le verrouiller.

NETTOYER L’APPAREIL ET LA TELECOMMANDE

• Essuyer avec un chiffon doux. • Ne pas éclabousser de l’eau ou verser de l’eau dessus. Cela risquerait de provoquer une électrocution ou d’endommager l’appareil. • Ne pas utiliser de l’eau chaude, un diluant, des poudres abrasives ou des solvants forts.

fonctionner l’appareil en mode de

1 Faire NETTOYAGE AUTOMATIQUE pour permettre au mécanisme d’être séché complètement.

Nettoyer les filtres, puis les réinstaller.

S’assurer que les filtres à air ne sont pas encrassés.

S’assurer qu’aucun objet ne bloque l’entrée ou la sortie d’air.

• Le dispositif de protection intégré peut empêcher cet appareil de fonctionner quand celui-ci est utilisé en dehors de cette gamme de températures.

• De la condensation peut se former sur la sortie d’air si cet appareil fonctionne continuellement en mode FROID ou SEC et que l’humidité dépasse les 80 %.

Les filtres doivent être changés tous les 3 à 6 mois.

1 Retirer 2 Changer les filtres purificateurs d’air.

Retirer les vieux filtres purificateurs d’air des filtres à air.

2 Placer les nouveaux filtres purificateurs d’air, sous les taquets de filtre situés sur les filtres à air. Taquet de filtre 1

Ce climatiseur est équipé d’une fonction de mémoire pour mémoriser les réglages en cas de panne de courant.

Lorsque le courant est rétabli, l’appareil redémarre automatiquement avec les réglages qui étaient actifs avant la panne de courant, excepté les réglages de la minuterie. Si les minuteries ont été réglées avant une panne de courant, elles devront être réglées à nouveau une fois le courant rétabli.

FONCTION DE PRÉCHAUFFAGE En mode CHAUFFAGE, il se peut que le ventilateur intérieur ne démarre pas pendant deux à cinq minutes après l’allumage de l’appareil pour éviter que de l’air froid soit soufflé de l’appareil.

3 Réinstaller les filtres à air.

REMARQUE : • Les filtres de purification de l’air sale ne peuvent pas être lavés pour être réutilisés. Les nouveaux filtres sont disponibles chez votre revendeur le plus proche.

Filtre de rechange : Type AZ-F920F Mise au rebut des filtres

Veuillez toujours suivre les lois et réglementations en vigueur lors de la mise au rebut des filtres. Matériaux de composition du FILTRE PURIFICATEUR D’AIR : Filtre : Polypropylène Cadre : Polyester

• Lorsque de la glace se forme sur l’échangeur de chaleur dans l’unité extérieure en mode CHAUFFAGE, un dégivreur automatique fournit de la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s’arrêtent de fonctionner.

• Après le dégivrage, l’appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DE CHAUFFE

• L’appareil utilise une pompe à chaleur qui aspire la chaleur de l’air extérieur et la libère dans la pièce. La température de l’air extérieur affecte ainsi considérablement le rendement de chauffe. • Si le rendement de chauffe est réduit à cause d’une température extérieure basse, utiliser un chauffage d’appoint. • Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d’air forcé.

le fonctionnement et débrancher

2 Arrêter l’appareil. Couper le disjoncteur, s’il n’y en a qu’un seul exclusivement pour le

AVANT D’APPELER LE SERVICE APRÈS-VENTE Les conditions suivantes ne signifient pas un mauvais fonctionnement de l’appareil.

L’APPAREIL NE FONCTIONNE PAS L’appareil ne fonctionne pas s’il est allumé immédiatement après son extinction. L’appareil ne fonctionne pas immédiatement après le changement de mode. Cela sert à protéger les mécanismes internes. Attendre 3 minutes avant de faire fonctionner l’appareil. L’APPAREIL N’ENVOIE PAS D’AIR CHAUD L’appareil est en cours de préchauffage ou de dégivrage. ODEURS Des odeurs de moquette et de meubles qui entrent dans l’appareil peuvent être dégagées par celui-ci. BRUIT DE CRAQUEMENT Il est possible que l’appareil produise un bruit de craquement. Ce son est généré par le frottement du panneau avant et par la dilatation ou la connexion d’autres composants suite à une variation de température. UN FAIBLE BOURDONNEMENT EST ÉMIS Ce son se fait entendre lorsque l’appareil génère des ions Plasmacluster. LÉGER BRUISSEMENT Le léger bruit de bruissement est produit par le réfrigérant qui se propage à l’intérieur de l’appareil. VAPEUR D’EAU • Dans les modes FROID et SEC, de la vapeur d’eau peut parfois être constatée au niveau de la sortie d’air en raison de la différence entre la température ambiante et celle de l’air dégagé par l’appareil. • En mode CHAUFFAGE, il est possible que de la vapeur d’eau s’échappe de l’unité extérieure pendant le dégivrage. L’UNITÉ EXTÉRIEURE NE S’ARRÊTE PAS Après l'arrêt du fonctionnement, l'unité extérieure fait tourner le ventilateur pendant environ une minute pour refroidir l'appareil. ODEUR ÉMISE PAR LA SORTIE D’AIR DU PLASMACLUSTER Cette odeur est celle de l’ozone générée par le générateur d’ions Plasmacluster. La concentration d’ozone est très faible et n’a aucun effet nocif sur la santé. L’ozone dispersée dans l’air se décompose rapidement et sa densité dans la pièce n’augmente pas. Utilisation du climatiseur avec des unités multiples L’UNITÉ INTÉRIEURE CHAUFFE LORSQU’ELLE EST AU REPOS Ceci est dû au fait que le réfrigérant continue de s’écouler dans les tuyaux de l’unité intérieure au repos lorsque l’autre unité fonctionne en mode CHAUFFAGE.

L’APPAREIL NE FONCTIONNE PAS DANS LE MODE DEMANDÉ

• Lorsqu’une unité intérieure fonctionne en mode FROID ou SEC, il est impossible de faire fonctionner l’autre unité en mode CHAUFFAGE. (Au bout de quelques secondes, un BIP retentit et l’indicateur de température situé sur le panneau indicateur affi” et le voyant MARCHE et le voyant MINUche “ TERIE se mettent à clignoter en alternance.) • Lorsqu’une unité intérieure fonctionne en mode CHAUFFAGE, il est impossible de faire fonctionner l’autre unité en mode FROID ou SEC. (Au bout de quelques secondes, un BIP retentit et l’indicateur de température situé sur le panneau indicateur affiche “ ” et le voyant MARCHE et le voyant MINUTERIE se mettent à clignoter en alternance.) L’APPAREIL N’ENVOIE PAS D’AIR (opération PLASMACLUSTER sans mode de conditionnement d’air actif, opération de NETTOYAGE AUTOMATIQUE) L’autre (les autres) unité(s) est (sont) en mode dégivrage. Si l’appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente. SI L’APPAREIL NE FONCTIONNE PAS Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé. SI L’APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIÈCE CORRECTEMENT • Vérifier les filtres. S’ils sont encrassés, les nettoyer. • Vérifier l’unité extérieure pour s’assurer que rien ne bloque l’entrée ou la sortie d’air. • Vérifier si le thermostat est réglé correctement. • S’assurer que les fenêtres et les portes sont bien fermées. • La présence d’un grand nombre de personnes dans la pièce peut empêcher l’appareil d’atteindre la température désirée. • Vérifier si des appareils qui génèrent de la chaleur fonctionnent dans la pièce. SI L’APPAREIL N’ARRIVE PAS À RECEVOIR LE SIGNAL DE TÉLÉCOMMANDE • Vérifier que les piles de la télécommande ne sont pas usagées ou faibles. • Essayer d’envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l’appareil. • Vérifier si les piles de la télécommande sont mises en place et si les polarités sont respectées. Prière d’appeler l’assistance lorsque l’INDICATEUR DE TEMPÉRATURE situé sur le panneau indicateur clignote.

L’UNITÉ INTÉRIEURE CHAUFFE ALORS QU’ELLE N’EST PAS EN MODE CHAUFFAGE Lorsque l’on appuie sur la touche PLASMACLUSTER alors que l’appareil n’est pas en marche, l’opération

PLASMACLUSTER est exécutée sans qu’aucun mode de conditionnement d’air ne soit actif (par exemple, CHAUFFAGE ou REFROIDISSEMENT). A ce moment-là, il est possible de sentir de l’air chaud venant de la sortie d’air de l’appareil si des unités situées dans d’autres pièces fonctionnent en mode CHAUFFAGE. Le ventilateur intérieur diminue sa vitesse de rotation et se met en marche et s’arrête en fonction de la température de la pièce.

3 Reinstale los filtros de aire.
