EA-N66 - Carte réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau sans fil
Marque	ASUS
Modèle	EA-N66
Normes sans fil	IEEE 802.11 b/g/n, double bande 2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 450 Mbit/s par bande (total N900)
Interfaces	1 port Ethernet RJ-45 Gigabit
Modes de fonctionnement	Pont Wi-Fi, Point d'accès, Répéteur
Dimensions (approx.)	12,2 x 7,5 x 3,5 cm
Poids (approx.)	120 g
Alimentation	Adaptateur secteur 5V DC, 1A
Sécurité sans fil	WPA/WPA2-PSK, WPA-Enterprise, WPA2-Enterprise, filtrage MAC, WPS
Gestion	Interface Web (HTTP), assistant de configuration rapide, mise à jour du firmware
Voyants LED	Indicateurs d'état, de liaison et de qualité du signal
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur. Contacter le support ASUS.
Informations générales	Conforme aux normes FCC (partie 15) et CE. Garantie constructeur incluse.

FOIRE AUX QUESTIONS - EA-N66 ASUS

Comment configurer l'EA-N66 en mode Pont Wi-Fi ?

Lancez l'assistant de configuration rapide depuis l'interface Web. L'EA-N66 analyse les réseaux disponibles. Sélectionnez votre point d'accès parent, entrez la clé de sécurité et patientez pendant la connexion. Une fois terminé, l'appareil fait office de pont sans fil.

Comment utiliser l'EA-N66 en tant que point d'accès ?

Dans l'assistant, cliquez sur le lien pour changer de mode, puis sélectionnez 'Je souhaite établir un nouveau réseau sans fil'. Configurez un SSID et un mot de passe. L'appareil crée alors un nouveau réseau Wi-Fi à partir d'une connexion Ethernet.

Comment étendre mon réseau Wi-Fi avec le mode Répéteur ?

Dans l'assistant, sélectionnez 'Je souhaite étendre mon réseau sans fil existant'. L'EA-N66 recherche les réseaux. Choisissez le réseau à étendre, entrez la clé, puis un SSID étendu (par défaut original_RPT) est créé. Placez l'appareil à mi-chemin entre le routeur et la zone morte.

Quelle est la distance recommandée entre l'EA-N66 et les autres appareils ?

Pour des performances optimales, placez l'EA-N66 à une distance de 1,5 à 3 mètres du point d'accès parent (en mode Pont ou Répéteur) ou des clients (en mode Point d'accès). Évitez les obstacles métalliques.

Comment réinitialiser l'EA-N66 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur l'appareil) pendant environ 10 secondes jusqu'à ce que les LED clignotent. Relâchez, l'appareil redémarre avec les paramètres par défaut.

Comment mettre à jour le firmware de l'EA-N66 ?

Dans l'interface Web, allez dans Administration > Mise à jour du firmware. Téléchargez le dernier firmware depuis le site ASUS, puis sélectionnez le fichier et cliquez sur 'Mettre à jour'. Ne coupez pas l'alimentation pendant l'opération.

Que faire si l'EA-N66 ne détecte aucun réseau sans fil ?

Placez l'EA-N66 plus près du point d'accès parent et cliquez sur 'Actualiser' dans l'assistant. Vérifiez que le point d'accès émet bien sur une bande compatible (2,4 GHz ou 5 GHz). Assurez-vous que le filtrage MAC n'est pas activé.

Comment utiliser la fonction WPS (Wi-Fi Protected Setup) ?

Dans l'interface Web, onglet Sans fil > WPS. Vous pouvez configurer le WPS par code PIN ou bouton poussoir. Appuyez sur le bouton WPS du routeur, puis sur celui de l'EA-N66 (ou l'inverse) pour connecter automatiquement.

L'EA-N66 peut-il fonctionner sur les deux bandes simultanément ?

Non, l'EA-N66 ne peut opérer que sur une seule bande à la fois (2,4 GHz ou 5 GHz). Vous devez choisir la bande lors de la configuration. La bande 5 GHz offre de meilleures performances et moins d'interférences.

Comment interpréter les voyants LED de l'EA-N66 ?

Le voyant d'alimentation indique la mise sous tension. Le voyant 'LAN' indique la connexion Ethernet. Les voyants '2.4G' et '5G' clignotent lors du trafic sans fil. Un voyant fixe indique une connexion établie ; s'il clignote lentement, l'appareil est en mode secours.

MODE D'EMPLOI EA-N66 ASUS

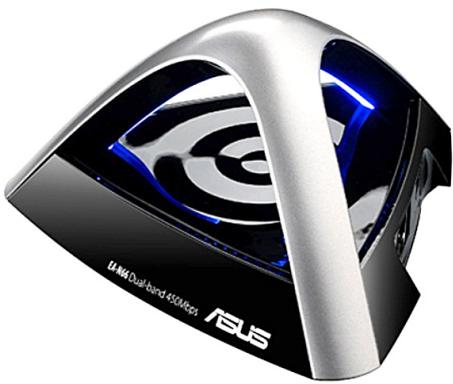

Solution sans fil N900 bi-bande et 3-en-1 Point d'accès Gigabit / Pont Wi-Fi / Répéteur

Guide de démarrage rapide

Copyright © 2012 ASUSTeK Computer Inc. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE,COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

1. Introduction ...... 4

1.1 Contenu de la boîte ....4
1.2 Pré-requis système....4

2. Carte du réseau....5

2.1 Mode Pont Wi-Fi 6
2.2 Mode point d'accès....8
2.3 Mode Répéteur....11

3. Paramètres sans fil....15

4. Paramètres de réseau local .... 18

6. Journal système 21

Notices 22

1. Introduction

1.1 Contenu de la boîte

☑ ASUS EA-N66 x1
√ Guide de l'utilisateur x1
☑ CD de support x1

☑ Carte de garantie x1
Câble Ethernet x1

Si l'un de ces éléments venait à manquer ou est endommagé, contactez immédiatement votre revendeur.

1.2 Pré-requis système

Avant d'utiliser votre appareil réseau sans fil, vérifiez que votre système puisse satisfaire aux critères suivants :

• Port réseau Ethernet (RJ-45)
- Module sans fil compatible avec les standards IEEE 802.11 b/g/n
• Service TCP/IP installé
- Navigateur Web tel que Internet Explorer, Mozilla Firefox, Apple Safari ou Google Chrome.

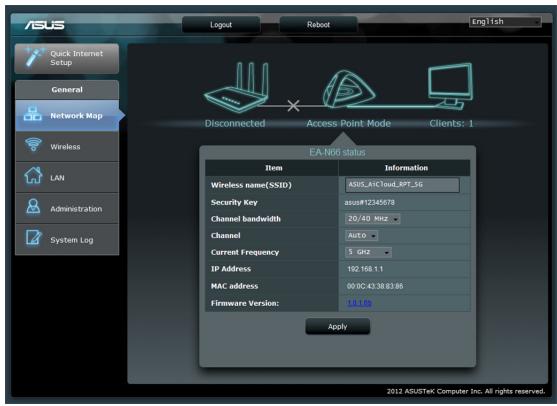

2. Carte du réseau

Ceci est une vue d'ensemble de la carte réseau de l'EA-N66.

Cliquez sur l'une des icônes de la page Carte réseau pour afficher des informations détaillées sur le dispositif réseau sélectionné. L'icône situe sur la gauche est destinée au pont d'accès parent. L'icône sur la droite symbolise les divers clients du réseau. Cliquer sur l'icône du milieu affiche l'état et certaines informations relatives à l'EA-N66.

Le volet de gauche contient le panneau de configuration avancé. Utilisez-le pour naviguer vers les différentes fonctionnalités de votre EA-N66.

Cliquez sur Quick Internet Setup (Configuration Internet rapide) pour configurer la connexion réseau de l'EA-N66.

2.1 Mode Pont Wi-Fi

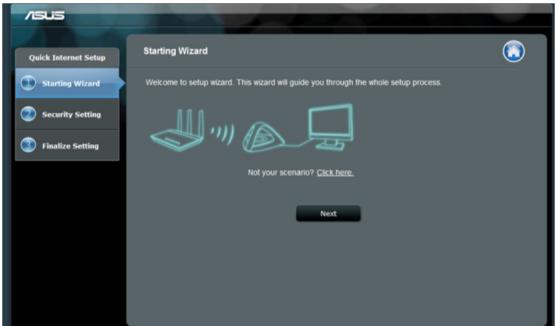

Étape 1 : Menu de configuration Internet rapide

Le mode d'opération par défaut de votre EA-N66 est défini sur Adaptateur Ethernet. Cliquez sur Next (Suivant) pour configurer le mode Pont Wi-Fi.

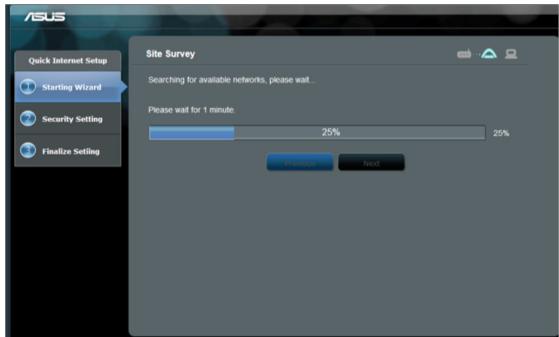

Étape 2 : Analyse de site

L'EA-N66 lance le processus de recherche des réseaux sans fil disponibles.

Pour simplifier la recherche, placez l'EA-N66 près de votre point d'accès.

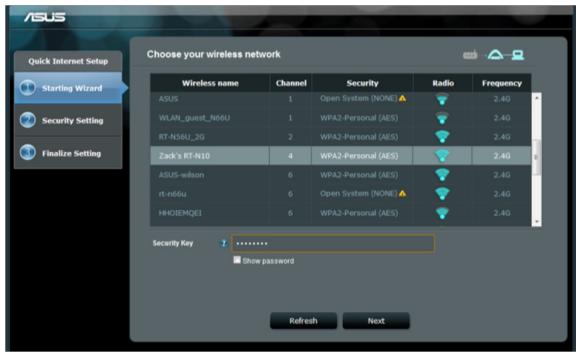

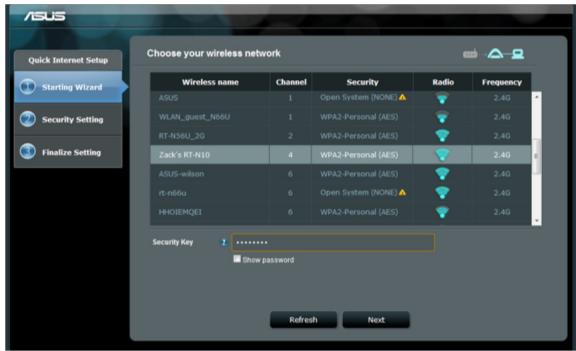

Étape 3 : Sélection du point d'accès parent et entrée de la clé de sécurité

Sélectionnez le point d'accès parent à partir de la liste des réseaux sans fil disponibles. Entrez la clé de sécurité appropriée.

Si l'EA-N66 ne détecte aucun réseau sans fil, placez-le plus près du point d'accès puis cliquez sur Refresh (Actualiser).

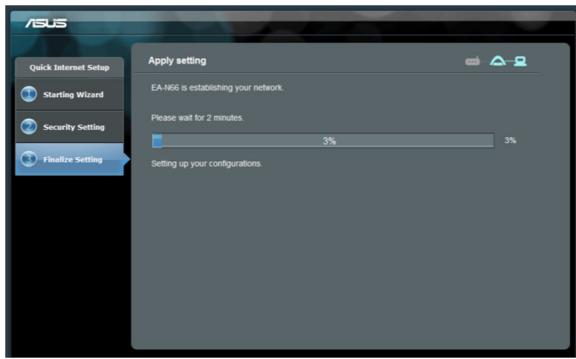

Étape 4 : Patienter le temps que l'EA-N66 établisse une connexion au point d'accès parent

Patientez quelques minutes le temps que l'EA-N66 puisse se connecter au point d'accès parent.

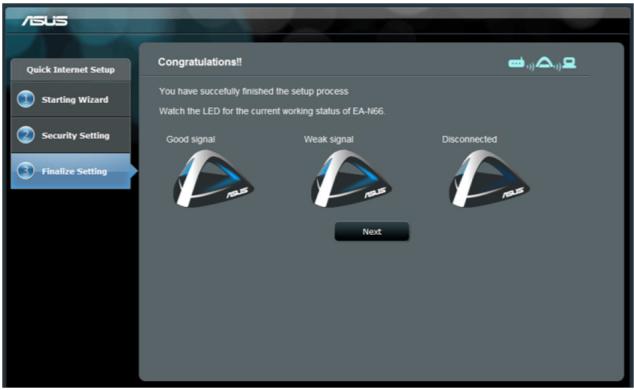

Étape 5 : Fin du processus de configuration

Félicitations ! Le processus de configuration est terminé.

Reportez-vous à l'illustration ci-dessous pour déterminer la qualité du signal sans fil de votre EA-N66.

2.2 Mode point d'accès

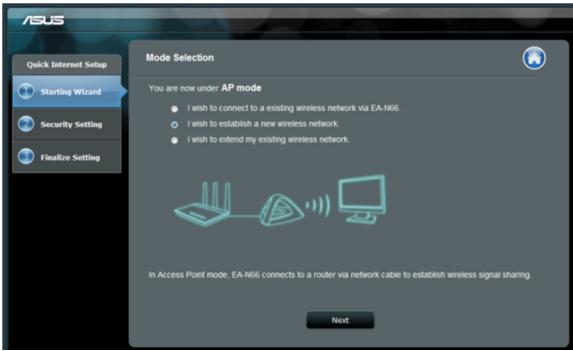

Étape 1 : Sélection du mode d'opération

Pour utiliser le mode point d'accès, ne cliquez pas sur le bouton Next (Suivant) de la page de configuration Internet rapide. Cliquez plutôt sur le lien fourni pour changer de mode.

Étape 2 : Sélection du mode Point d'accès

Sélectionnez l'option "I wish to establish a new wireless network" (Je souhaite établir un nouveau réseau sans fil), puis cliquez sur Next (Suivant).

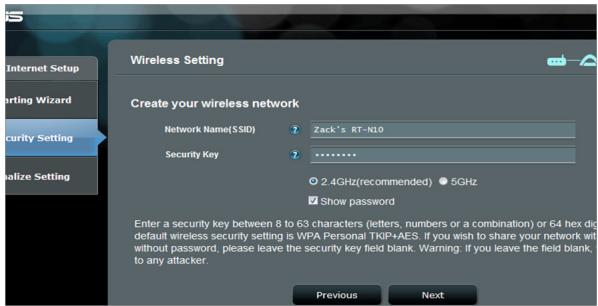

Étape 3 : Configuration du SSID et du mot de passe

Assignez un SSID et un mot de passe d'accès à l'EA-N66. Utilisez un SSID unique pour éviter les problèmes de conflits de réseau.

L'EA-N66 ne peut pas opérer simultanément sur deux bandes de fréquence (2.4 GHz et 5GHz). La bande de fréquence des 2.4GHz est généralement utilisée par la plupart des dispositifs réseau mais la bande des 5GHz est toutefois recommandée pour obtenir de meilleures performances et réduire les interférences.

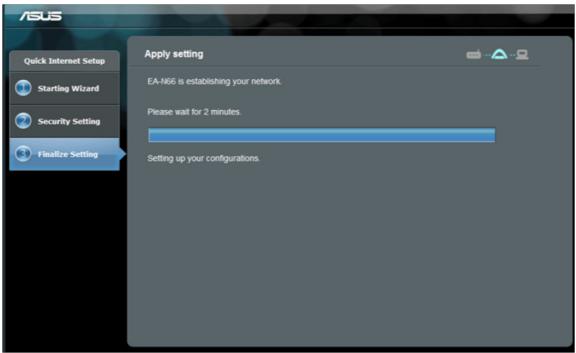

Étape 4 : Patienter le temps que le processus de configuration se termine

Patientez quelques minutes le temps que l'EA-N66 puisse se connecter au réseau sans fil.

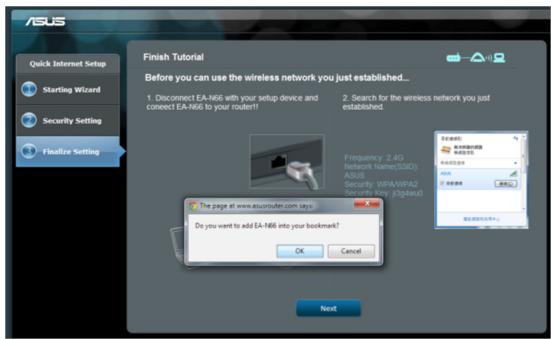

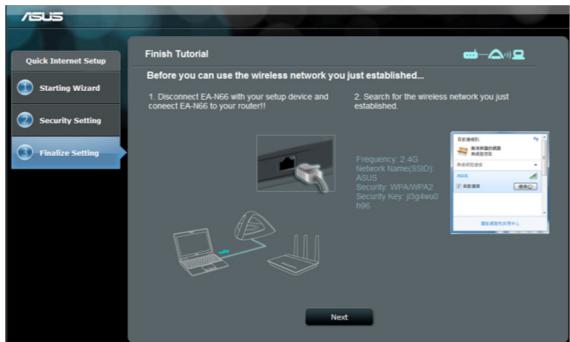

Étape 5 : Fin du processus de configuration

Lisez le tutoriel pour terminer la configuration.

Déconnectez le câble Ethernet entre l'EA-N66 et votre ordinateur. Connectez le câble Ethernet à l'EA-N66 et au routeur sans fil.

Étape 6 : Ajouter la page de configuration aux signets

Il est recommandé de réinitialiser l'EA-N66 lors de la modification de ses paramètres de fonctionnement. Vous pouvez toutefois créer un signet sur votre navigateur Web pour accéder à tout moment et rapidement à la page de configuration.

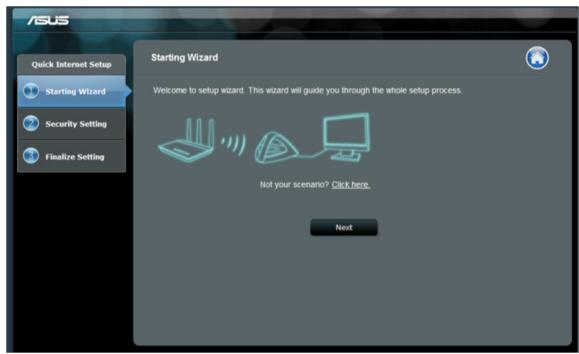

2.3 Mode Répéteur

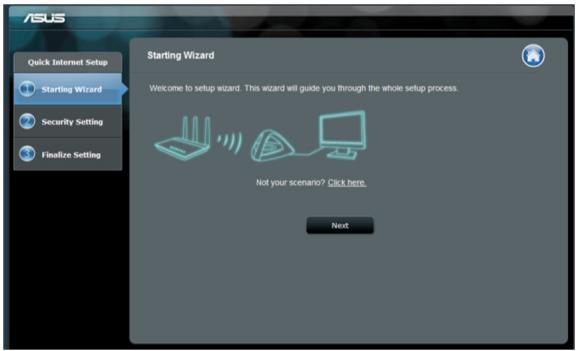

Étape 1 : Sélection du mode d'opération

Pour utiliser le mode Répéteur, ne cliquez pas sur le bouton Next (Suivant) de la page de configuration Internet rapide. Cliquez plutôt sur le lien fourni pour changer de mode.

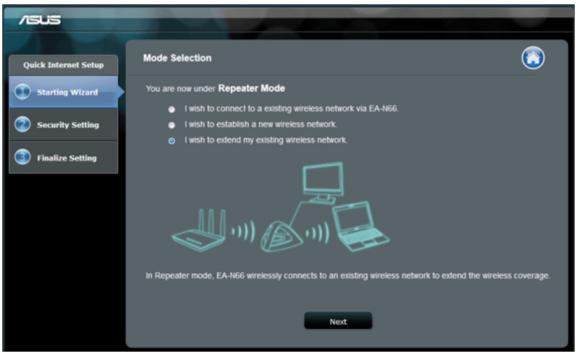

Étape 2 : Sélection du mode Répéteur

Sélectionnez l'option "I wish to extend my existing wireless network" (Je souhaite étendre mon réseau sans fil existant), puis cliquez sur Next (Suivant).

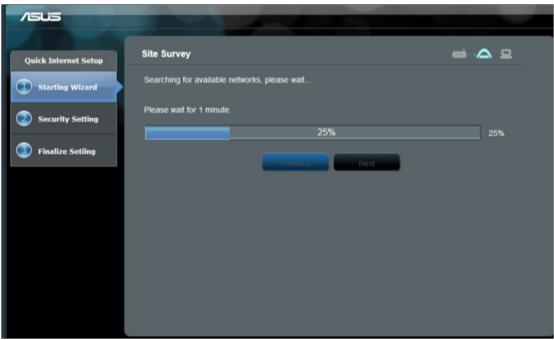

Étape 3 : Analyse de site

L'EA-N66 lance le processus de recherche des réseaux sans fil disponibles.

Pour simplifier la recherche, placez l'EA-N66 près de votre point d'accès.

Étape 4 : Sélection du point d'accès parent et entrée de la clé de sécurité

Sélectionnez le point d'accès parent à partir de la liste des réseaux sans fil disponibles. Entrez la clé de sécurité appropriée.

Si l'EA-N66 ne détecte aucun réseau sans fil, placez-le plus près du point d'accès puis cliquez sur Refresh (Actualiser).

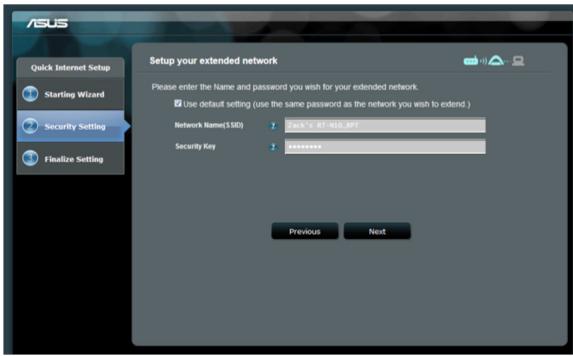

Étape 5 : Configuration du SSID et du mot de passe

L'EA-N66 assigne par défaut un SSID au format suivant : "original-SSID_RPT".

L'EA-N66 utilisera automatiquement le même mot de passe que celui attribué au réseau sans fil primaire.

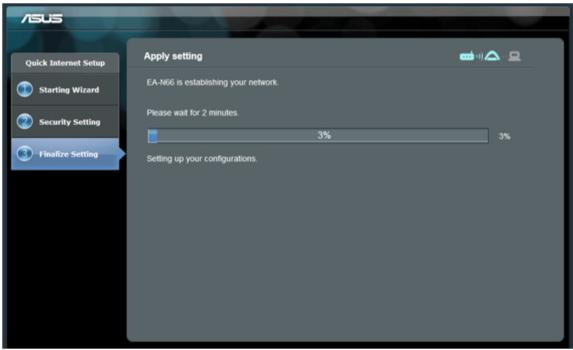

Étape 6: Patienter le temps que l'EA-N66 puisse étendre le réseau sans fil existant

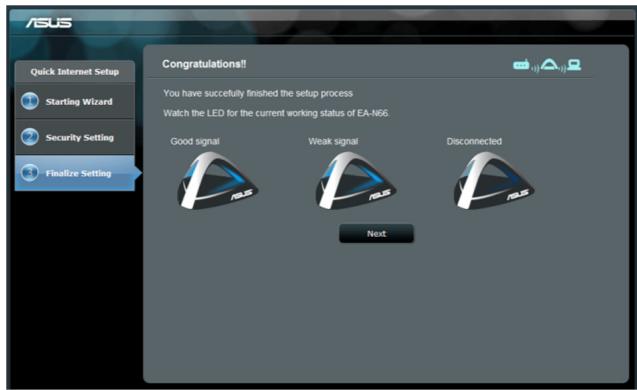

Étape 7: Fin du processus de configuration

Félicitations ! Le processus de configuration est terminé.

Reportez-vous à l'illustration ci-dessous pour déterminer la qualité du signal sans fil de votre EA-N66.

Configuration et paramètres additionels recommandés

1. Placez l'EA-N66 à une distance minimum de 1.5m des clients réseau en mode Point d'accès, ou du point d'accès parent en mode Pont Wi-Fi et Répéteur. L'EA-N66 a été conçu de sorte à transmettre les signaux à partir d'une certaine distance. Placez l'EA-N66 à une distance comprise entre 1.5m et 3m du dispositif de réception pour obtenir de meilleures performances.

2. Placez l'EA-N66 dans un emplacement ouvert pour optimiser la qualité du signal sans fil. Certains objets, particulièrement ceux constitués de métaux, peuvent bloquer les signaux sans fil émis par l'EA-N66.

3. Paramètres sans fil

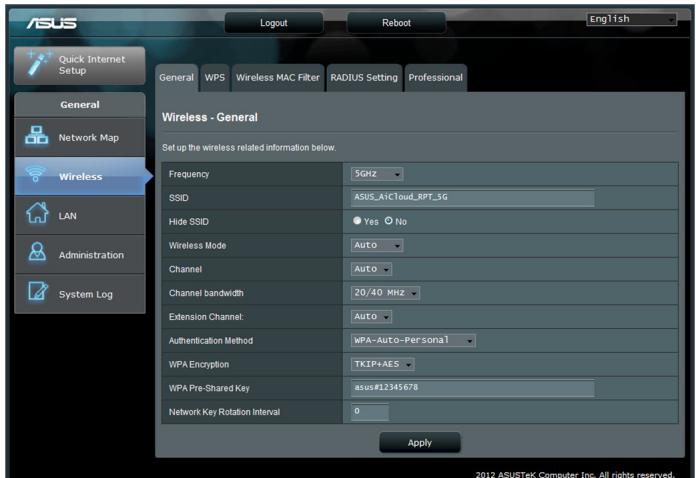

Les paramètres suivants sont disponibles à partir de l'onglet Wireless - General (Sans fil - Général) :

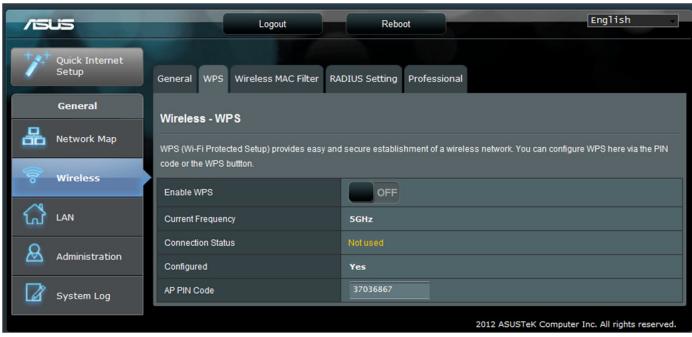

L'onglet WPS est doté d'options de configuration destinées à la fonctionnalité WPS (Wi-Fi Protected Setup).

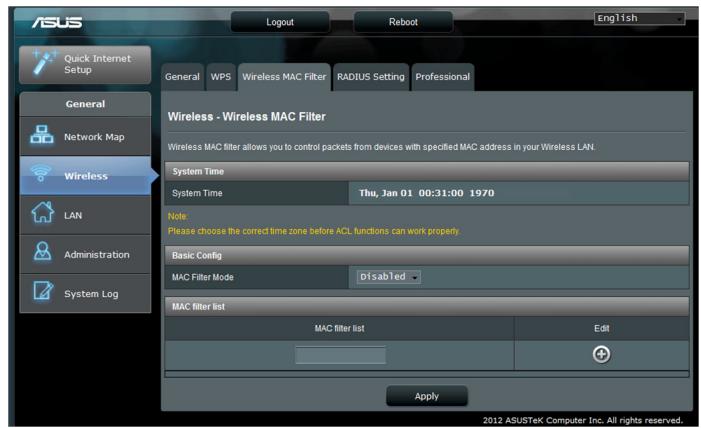

L'onglet Wireless MAC Filter (Filtrage d'adresses MAC sans fil) permet de bloquer l'accès au réseau sans fil d'adresses MAC spécifiques.

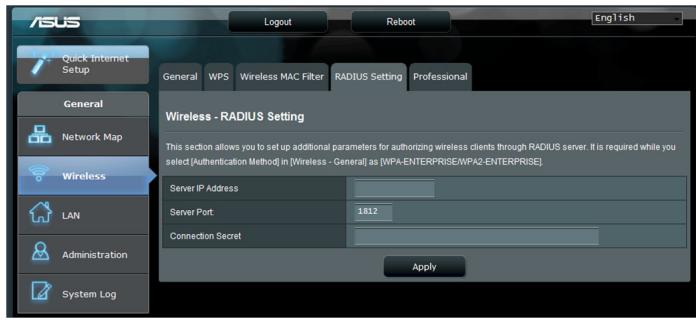

L'onglet RADIUS Setting (Paramètres RADIUS) permet de configurer d'autres paramètres autorisant les clients sans fil utilisant un serveur RADUIS.

Configurez les paramètres RADIUS lors de l'utilisation des méthodes de chiffrement [WPA-ENTERPRISE / WPA2-ENTERPRISE].

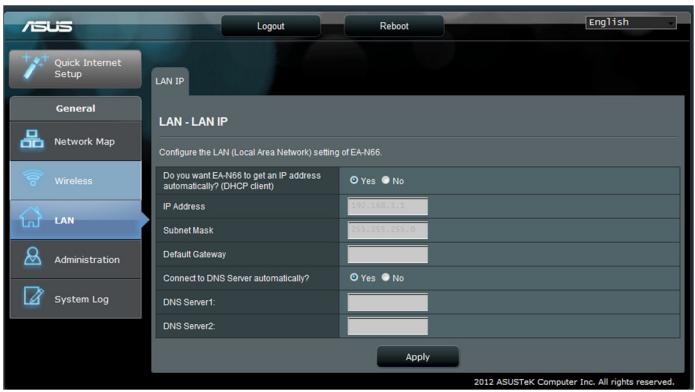

4. Paramètres de réseau local

Les paramètres dédiés au réseau local (LAN) offre des options de configuration destinées aux adresse IP locales, aux serveurs DNS et à la passerelle par défaut.

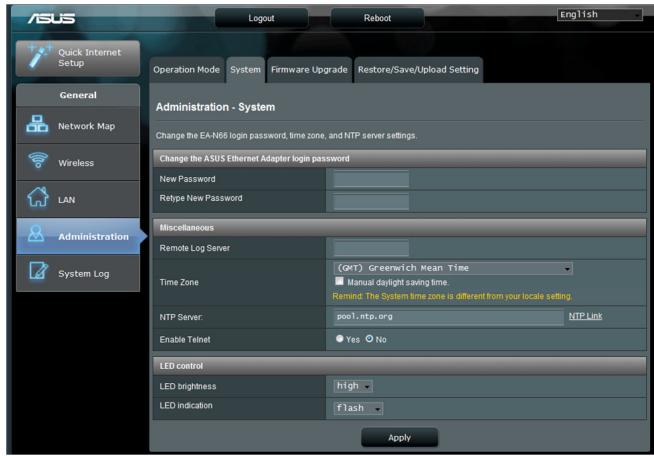

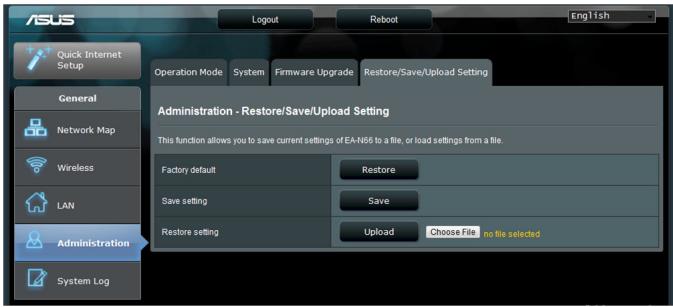

La page Administration offre divers options comme la configuration du mot de passe d'accès à l'interface de gestion de l'EA-N66 et la mise à jour/restauration de son firmware.

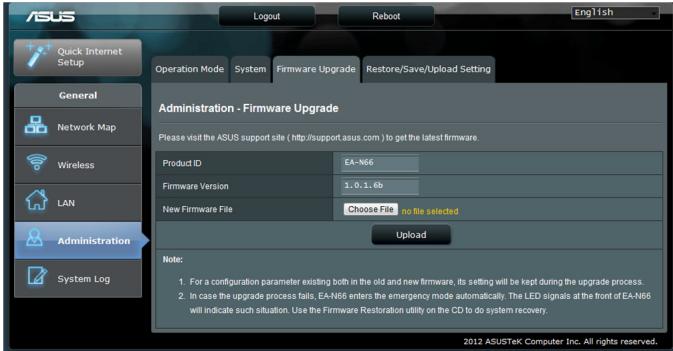

Onglet Firmware Upgrade (Mise à jour du firmware)

Cet onglet permet de mettre à jour le firmware de l'EA-N66.

• Les réglages configurés dans l'ancien firmware sont conservés lors du processus de mise à jour. Si le processus de mise à jour échoue, l'EA-N66 basculera automatiquement en mode Secours.
• Les voyants lumineux (LED) situés en façade de l'EA-N66 indiquent que celui-ci est en mode Secours. Utilisez l'utilitaire de restauration du firmware contenu dans le CD de support pour restaurer la configuration d'usine de l'appareil.

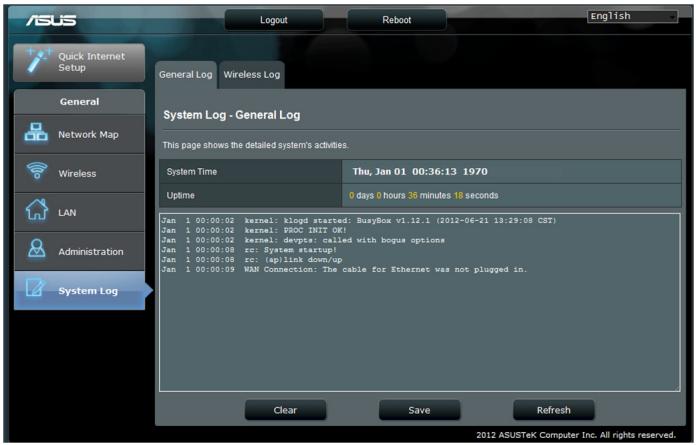

Les événements et les erreurs survenant lors du fonctionnement de l'EA-N66 sont enregistrés dans le journal système. Consultez les informations contenus sur ce journal avant de contacter le service d'assistance technique d'ASUS.

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux deux conditions suivantes :

• Ce dispositif ne peut causer d'interférence nuisible.
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio. Il peut causer une interférence nuisible aux communications radio s'il n'est pas installé et utilisé selon les instructions du fabricant. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible aux signaux radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de l'appareil, l'utilisateur est encouragé à essayer de corriger l'interférence de la manière suivante :

• Réorienter ou replacer l'antenne de réception.
• Augmenter l'espace de séparation entre l'équipement et le récepteur.
• Relier l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consulter le revendeur ou un technicien spécialisé radio/TV pour obtenir de l'aide.

AVERTISSEMENT : les changements ou les modifications apportés à cette unité qui n'ont pas été expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Interdiction de co-localisation

Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ni opérer conjointement avec d'autres antennes ou émetteurs.

Directives FCC concernant l'exposition aux fréquences radio

Cet équipement est conforme aux limitations en matière d'exposition aux fréquences radio instaurées pour un environnement non contrôlé et établies par les directives de la FCC.

Cet équipement doit être installé et fonctionner en respectant une distance minimale de 20 cm entre le radiateur et votre corps. Veuillez utiliser uniquement l'antenne fournie.

Marque d'avertissement CE

Ceci est un produit de classe B. Dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l'utilisateur pourra être amené à prendre les mesure adéquates.

Canaux d'opération : Canaux 1 à 11 pour l'Amérique du Nord ; canaux 1 à 14 pour le Japon et canaux 1 à 13 pour l'Europe (ETSI)

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

Services de reprise et de recyclage d'ASUS

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

REACH

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm.
