Introduction au produit

Vue générale de la carte mère............................................... 1-7

Layout de la carte mère.......................................... 1-7

Installer le dissipateur et le ventilateur................... 1-11 Mémoire système................................................................. 1-13

Installer une carte d’extension............................... 1-16

Configurer une carte d’extension........................... 1-16

iii Table des matières

Le BIOS Gérer et mettre à jour votre BIOS......................................... 2-2

Créer une disquette bootable.................................. 2-2

Barre de défilement............................................... 2-13

Installer un système d’exploitation........................................ 3-2

Créer une disquette du pilote RAID....................................... 3-9

Notes Rapport Fédéral De la Commission Des Communications Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des resultats indesirés. Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière.Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:
• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l’aide. L’utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC.Les changements ou les modifications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement. Rapport du Département Canadien des communications Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications. (Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Informations sur la sécurité Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système.
• Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d’alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d’alimentation du système avant d’ajouter un périphérique.
• Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles d’alimentation soient bien débranchés.
• Demandez l’assistance d’un professionnel avant d’utiliser un adaptateur ou une rallonge. Ces appareils risquent d’interrompre le circuit de terre.
• Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n’en êtes pas certain, contactez votre fournisseur électrique local.
• Si l’alimentation est cassée, n’essayez pas de la réparer vous-même. Contactez votre revendeur. Sécurité en opération
• Avant d’installer la carte mère et d’y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
• Avant d’utiliser le produit, vérifiez que tous les câbles soient bien branchés et que les câbles d’alimentation ne soient pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agraffes loin des connecteurs, des slots, des sockets et de la circuiterie.
• Evitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous avez des problèmes techniques avec votre produit contactez un technicien qualifié ou appelez votre revendeur. Le symbole représentant une benne à roue barrée, indique que le produit (équipement électrique et électronique) ne doit pas être placé dans un conteneur à ordures ménagères. Veuillez consulter les réglementations locales en matière de rejets de produits électriques. vii M2N-MX: les caractéristiques en bref

High Definition Audio CODEC SoundMAX® ADI AD1986A 6 canaux Supporte les technologies Jack-Sensing & Enumeration Interface S/PDIF OUT LAN Contrôleur Gigabit LAN ATTANSIC USB Supporte jusqu’à 10 ports USB 2.0/1.1 (continue à la page suivante) viii M2N-MX: les caractéristiques en bref Manageability Fonction spéciales

Connecteurs internes 1 x connecteur audio 10 broches Azalia en façade 1 x connecteur CD-in 1 x connecteur pour ventilateur CPU 1 x connecteur pour ventilateur châssis 1 x connecteur pour lecteur de disquettes 1 x connecteur S/PDIF Out 1 x connecteur PRI_IDE 4 x connecteurs Serial ATA 3 x connecteurs USB 2.0 pour 6 ports USB 2.0 additionnels 1 x connecteur d'alimentation 24 broches ATX 1 x connecteur d'alimentation 4 broches ATX 12 V 1 x connecteur système Alimentation Alimentation ATX (avec prises 24 broches et 4 broches 12 V). Compatible ATX 12 V 2.0 Format uATX: 24.4 cm. x 22.3 cm. Contenu du CD de support Pilotes ASUS PC Probe II Utilitaire AMD Cool ‘n’Quiet™ Utilitaire ASUS Live Update Logiciel Anti-Virus (version OEM) *Les spécifications peuvent changer sans avertissement.

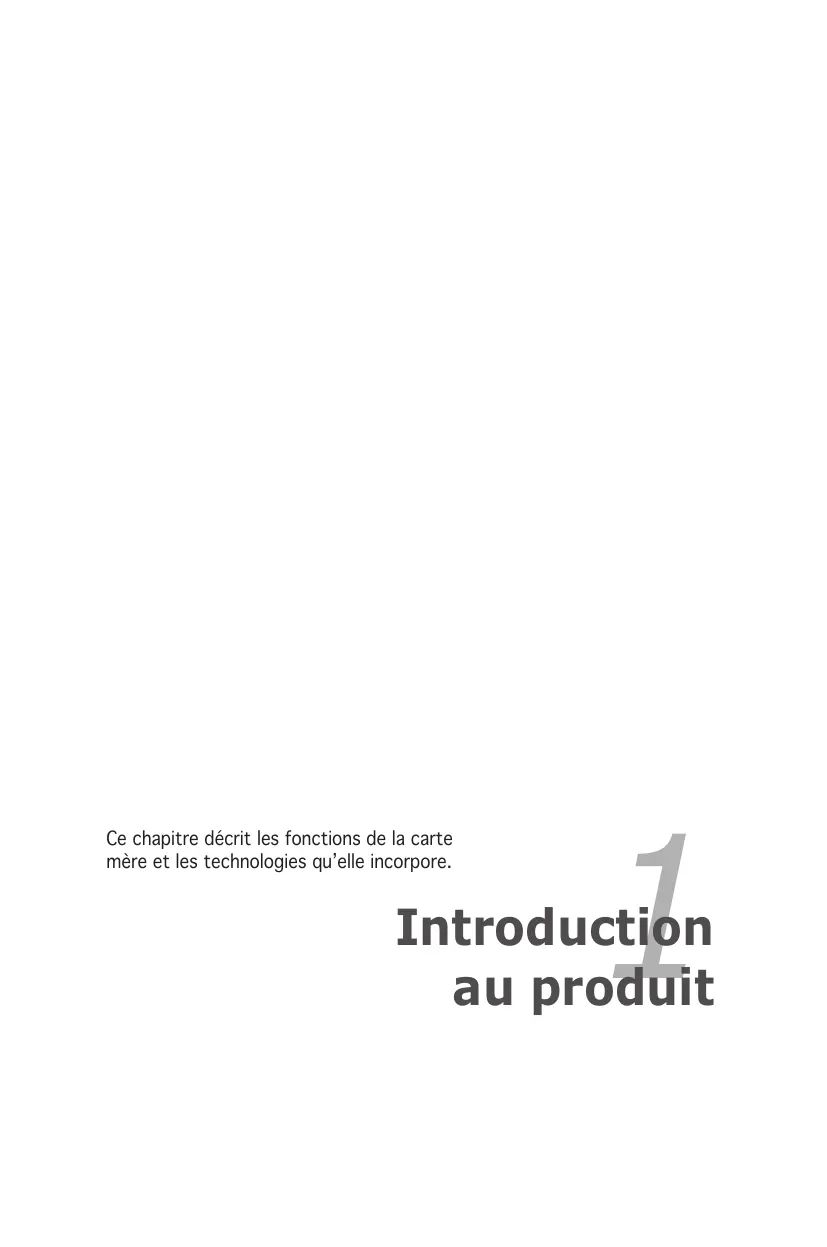

Ce chapitre décrit les fonctions de la carte mère et les technologies qu’elle incorpore.

Introduction au produit

Bienvenue ! Merci pour votre achat d’une carte mère ASUS® M2N-MX ! La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un nouveau digne représentant de la qualité des cartes mères ASUS ! Avant de commencer à installer la carte mère, vérifiez le contenu de la boîte grâce à la liste ci-dessous.

Contenu de la boîte Vérifiez que la boîte de la carte mère contienne bien les éléments suivants. Carte mère

Câbles 1 x câble Serial ATA 1 x câble d’alimentation Serial ATA 1 x câble Ultra DMA 133/100/66 1 x câble pour lecteur de disquettes Accessoires “I/O shield” pour l’arrière du châssis CD d’applications CD de support des cartes mères ASUS Documentation Manuel de l’utilisateur Si l’un des éléments ci-dessus était manquant ou end­­ommagé, contactez votre revendeur.

Points forts du produit Dernière technologie de processeur La carte mère est équipée d’un socket AM2 supportant les processeurs single-core Athlon 64/ Sempron et dual-core Athlon 64 X2/Athlon 64 FX dotés d’une mémoire cache de niveau 2 de 2Mo/1Mo/512Ko, et basés sur une architecture 64-bits. Ces processseurs supportent un bus HyperTransport de 2000/1600 MT/s, de la mémoire double-canald DDR2 800 et la technologie Cool ‘n’ Quiet d’AMD. Voir page 1-9 pour plus de détails.

Chapitre 1: Introduction au produit

Technologie AMD Cool ‘n’ Quiet La carte mère supporte la technologie AMD® Cool ‘n’ Quiet™ permettant de changer dynamiquement vitesse, voltage, et consommation d’énergie du CPU en accord avec la charge système. pour un environnement frais et silencieux. GPU NVIDIA ® GeForce™ 6100 et chipset NVIDIA ® nForce™ 430 MCP Le GPU (Graphics Processing Unit) NVIDIA® GeForce™ 6100 intégré au Northbridge supporte Microsoft® DirectX 9.0 Shader Model 3.0, et l’interface PCI Express. Le processeur MCP (Media and Communications Processor) NVIDIA® nForce™ 430 intégré au Southbridge supporte une interface NVIDIA® Gigabit et la technologie NVIDIA® MediaShield pour une configuration RAID simplifiée (RAID 0, RAID 1, RAID 0+1, RAID 5, et JBOD) pour des disques Serial ATA 3Gb/s. Support de la mémoire DDR2 La carte mère supporte la mémoire DDR2 qui affiche des fréquences de 800/667/533 MHz afin de satisfaire les importants besoins en bande passante des applications 3D, graphiques et multimédia les plus récentes. L’architecture DDR2 en double canal accroît la bande passante de votre mémoire système, éliminant ainsi les goulets d’étranglement grâce à une bande passante maximale de 12.8 GB/s. Voir pages 1‑13 et 1-16 pour plus de détails. Interface PCI Express™ La carte mère supporte complètement la technologie PCI Express, la dernière technologie d’E/S qui accroît la vitesse du bus PCI. Le PCI Express affiche une interconnexion série point-à-point entre les périphériques et permet des fréquences plus élevées et le transport des données par paquets. Cette interface à grande vitesse est compatible d’un point de vue logiciel avec les spécifications PCI existantes. Voir page 1-20 pour plus de détails.

Technologie Serial ATA 3Gb/s La carte mère supporte la dernière génération de disques durs SATA basés sur les nouvelles spécifcations de stockage SATA 3Gb/s. Le Southbridge NVIDIA® nForce 430 MCP permet les configurations RAID 0, RAID 1, RAID 0+1, RAID 5, et JBOD pour quatre connecteurs SATA. Solution Gigabit LAN La carte mère intègre un contrôleur Gigabit LAN afin d’offrir une solution complète à vos attentes en matière de réseau. Ce contrôleur réseau offre une largeur de bande de données plus rapide pour vos besoins en connexion Internet, avec ou sans fil, réseau local, ou partage de fichiers. Technologie USB 2.0 La carte mère embarque la technologie Universal Serial Bus 2.0 (480 Mbps) qui augmente considérablement les vitesses de connexion, passant ainsi des 12 Mbps de bande passante de l’USB 1.1 aux 480 Mbps de l’USB 2.0. L’USB 2.0 est rétro-compatible avec l’USB 1.1. Voir page 1-28 pour plus de détails. High Definition Audio SoundMAX est une solution audio hautement performante, fiable, et conviviale pour professionnels, audiophiles, musiciens, et joueurs. Profitez d’un son clair et vibrant pour toutes vos applications audio - lecture de MP3, home cinéma, jeu, voix sur IP et bien plus - SoundMAX a été spécialement conçu pour améliorer votre expérience audio !

Chapitre 1: Introduction au produit

Fonctions innovantes ASUS ASUS CrashFree BIOS 2 Cette fonction vous permet de restaurer le BIOS original depuis le CD de support au cas où le code du BIOS ou ses données seraient corrompus. Cette protection vous évitera d’avoir à racheter une ROM en cas de problème. Voir pages 2-6 pour plus de détails. ASUS EZ Flash 2 EZ Flash 2 est un utilitaire de mise à jour du BIOS convivial. Pressez simplement les raccourcis claviers pré définis pour lancer l’utilitaire et mettre à jour le BIOS sans avoir à charger le système d’exploitation. Grâce à ASUS EZ Flash 2, il n’est plus nécessaire d’utiliser un utilitaire sous DOS ou booter depuis une disquette pour mettre à jour le BIOS. Voir page 2-3 pour plus de détails. Technologie ASUS Q-Fan La technologie ASUS Q-Fan ajuste la vitesse du ventilateur en fonction de la charge du système pour assurer un fonctionnement silencieux, frais et efficace. Voir page 2-31 pour plus de détails. C.P.R. (CPU Parameter Recall) La fonction C.P.R. du BIOS de la carte mère permet une reconfiguration automatique du BIOS à ses valeurs par défaut lorsque le système plante à cause d’un overclocking trop agressif. Cette fonction permet de ne pas avoir à ouvrir le boîtier pour procéder à un Clear CMOS. Eteignez le système, rebootez et les anciens paramètres du système seront restaurés. ASUS MyLogo2™ Cette nouvelle fonction incluse dans la carte mère vous permet de personnaliser et d’ajouter du style à votre système grâce à des logos de boot personnalisés.

Avant de commencer Prenez note des précautions suivantes avant d’installer la carte mère ou d’en modifier les paramètres.

Débranchez le câble d’alimentation de la prise murale avant de toucher aux composants.

Utilisez un bracelet anti-statique ou touchez un objet métallique relié au sol (comme l’alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

Tenez les composants par les coins pour éviter de toucher les circuits imprimés.

Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d’origine.

Avant d’installer ou de désinstaller un composant, assurez-vous que l’alimentation ATX est éteinte et que le câble d’alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. LED embarquée La carte mère est livrée avec une LED qui s’allume lorsque le système est sous tension, en veille ou en mode “soft-off”. Elle vous rappelle qu’il faut bien éteindre le système et débrancher le câble d’alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L’illustration ci-dessous indique l’emplacement de cette LED.

Chapitre 1: Introduction au produit

Vue générale de la carte mère

Orientation de montage Lorsque vous installez la carte mère, vérifiez que vous la montez dans le bon sens à l’intérieur du boîtier. Le côté qui porte les connecteurs externes doit être à l’arrière du châssis, comme indiqué sur l’image ci-dessous.

Pas de vis Placez six (6) vis dans les ouvertures indiquées par des cercles pour fixer la carte mère au châssis. Ne serrez pas trop fortement les vis ! Vous risqueriez d’endommager la carte mère. Placez ce côté vers l’arrière du châssis

Chapitre 1: Introduction au produit

Central Processing Unit (CPU) La carte mère est livrée avec un socket AM2 940 broches pour l’installation d’un processeur AMD Athlon™ 64 X2/Athlon™ 64/Athlon™ FX/Sempron™. Le socket AM2 possède un brochage différent du socket 939 conçu pour les CPU AMD Opteron™. Assurez-vous d’utiliser un CPU supportant le socket AM2. Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le CPU pour le faire entrer dans le socket pour éviter de plier les broches du socket et/ou d’endommager le CPU !

1.6.1 Installer le CPU

Pour installer un CPU:

Localisez le socket du CPU sur la carte mère.

Déverrouillez le socket en soulevant le levier dans la direction de la flèche dans un angle de 90º. Levier Assurez-vous que le levier soit bien levé dans un angle de 90º; sinon, le CPU ne pourra être correctement inséré.

Placez le CPU sur le socket, en vous assurant que la marque en forme de triangle doré est placée en bas à gauche du socket.

Insérez délicatement le CPU dans le socket jusqu’à ce qu’il soit bien en place. Triangle doré Petit triangle Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le CPU pour le faire entrer dans le socket; vous risqueriez de plier les broches du socket et/ou d’endommager le CPU !

Lorsque le CPU est en place, abaissez le levier pour sécurisez le CPU. Un léger cliquetis se fait entendre indiquant que le CPU est bien verrouillé.

Installez un ensemble dissipateur-ventilateur pour CPU en suivant les instructions contenues dans la boîte du système de refroidissement.

Connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté CPU_FAN. PWR_FAN Rotation +12V GND CPU_FAN GND

M2N-MX Connecteur M2N-MX FanCPU_Fan Connectors de la M2N-MX N’oubliez pas de connecter le connecteur ventilateur du CPU ! Dans le cas échéant des erreurs dans la surveillance matérielle peuvent survenir.

Chapitre 1: Introduction au produit

Installer le dissipateur et le ventilateur du CPU Les processeurs AMD Athlon™ 64 X2/Athlon™ 64/Athlon™ FX/Sempron™ nécessitent un dissipateur thermique et un ventilateur d’une conception spécifique pour assurer des performances et des conditions thermiques optimales. Assurez-vous d’utiliser un ensemble dissipateur-ventilateur certifié par AMD. Pour installer l’ensemble dissipateur-ventilateur du CPU:

Positionnez le dissipateur sur le CPU installé, en vous assurant que le dissipateur soit bien fixé à la base du module de rétention.

La base du module de rétention est pré installée sur la carte mère.

Il n’est pas nécessaire de retirer la base du module de rétention lors de l’installation du CPU ou de tout autre composant de la carte mère.

Si vous achetez un ensemble dissipateur-ventilateur à part, assurezvous de bien appliquer le matériau d’interface thermique sur le CPU ou sur le dissipateur avant de l’installer. Ventilateur CPU Dissipateur CPU Base du module de rétention Crochet de rétention Système de verrouillage La boîte de votre processeur doit contenir les instructions d’installation du CPU, et de l’ensemble dissipateur-ventilateur. Si les instructions contenues dans cette section ne correspondent pas la documentation du CPU, suivez cette dernière.

Attachez un des crochets de rétention à la base du module de rétention.

Alignez l’autre crochet de rétention (situé à côté du système de verrouillage) à la base du module de rétention. Un léger cliquetis vous informe que le crochet est bien en place. Assurez-vous que l’ensemble dissipateur/ventilateur s’assemble parfaitement à la base du module de rétention, sinon vous ne pourrez pas correctement insérer les crochets de rétention

Abaissez le crochet de rétention vers le mécanisme de rétention pour fixer le dissipateur et le ventilateur àla base du module.

Chapitre 1: Introduction au produit

Vue générale La carte mère est équipée de quatre sockets Dual Inline Memory Modules (DIMM) Double Data Rate 2 (DDR2). Un module DDR2 possède les même dimensions physiques qu’un module DDR mais possède 240 broches contre 184 broches pour la DDR. De plus, les modules DDR2 s’encochent différemment pour éviter leur installation sur des sockets DDR. DIMM_B2 DIMM_B1 DIMM_A2 DIMM_A1 Le schéma suivant illustre l’emplacement des sockets: 128 Pins

Configurations mémoire Vous pouvez installer des DIMM DDR2 unbuffered ECC/non-ECC de 256 Mo, 512 Mo, 1 Go, et 2 Go dans les sockets. Configurations mémoire recommandées Sockets Mode Single Channel Dual-channel (1) Dual-channel (2)

Peuplé Peuplé Peuplé Peuplé Peuplé 1-13

Pour une configuration dual-channel (2), vous pouvez:

• installer des DIMM identiques sur les quatre sockets OU
• installer une paire DIMM identique sur les sockets DIMM_A1 et DIMM_B1 (jaunes) et une autre paire DIMM identique sur les sockets DIMM_A2 et DIMM_B2 (noirs)

Utilisez toujours des paires DIMM DDR2 identiques en mode dual channel. Pour une compatibilité optimale, il est recommandé d’acheter des modules mémoire de même marque Visitez le site web ASUS (www.asus.com) pour la liste des fabricants de modules mémoire agréés. Note importante sur l’installation de Windows ® XP 32-bits Si vous installez Windows® XP 32-bits, la limitation de cette version d’OS fait qu’elle peut réserver un certain montant de mémoire système pour les périphériques système. Il est recommandé d’installer moins de 3 Go de modules mémoire si vous souhaitez utiliser la version 32-bits de Windows® XP. L’excédent de mémoire ne causera pas de problèmes d’utilisation, mais les utilisateurs ne pourrront pas profiter de ce surplus de mémoire système. Visitez la section FAQ du site web d’ASUS pour plus de détails: http://support.asus.com/faq/faq. aspx?SLanguage=fr-fr Sous Recherche générale, sélectionnez les éléments ci-contre, puis cliquez sur Recherche. Cliquez sur l’article intitulé “Erreur de détection de la mémoire installée.” Vous pouvez aussi visiter les sites suivants pour plus de détails sur ce sujet: http://dlsvr01.asus.com/pub/ASUS/mb/4GB_Rev1.pdf http://www.intel.com/support/motherboards/server/sb/cs-016594.htm 32-bits 64-bits Windows® 2000 Advanced Server Windows® Server 2003 Enterprise Edition Windows® Server 2003 Standard x64 Edition Windows® XP Professtional x64 Edition Windows® Server 2003 Enterprise x64 Edition

Chapitre 1: Introduction au produit

Installer un module DIMM Débranchez l’alimentation avant d’ajouter ou de retirer des modules DIMM ou tout autre composant système. Ne pas le faire risquerait d’endommager la carte mère et les composants.

Pour installer un DIMM:

Déverrouillez un socket DIMM en pressant les clips de rétention vers l’extérieur.

Alignez un module DIMM sur le socket de sorte que l’encoche sur le module corresponde à l’ergot sur le socket.

Insérez fermement le module DIMM dans le socket jusqu’à ce que les clips se remettent en place d’eux-mêmes et que le module soit bien en place.

Clip de rétention déverrouillé

Un DIMM DDR2 est doté d’une encoche, ce qui lui permet de ne pouvoir être inséré dans le socket que dans un seul sens. Ne forcez pas sur le module pour éviter de l’endommager.

Les sockets des DIMM DDR2 ne supportent pas les DIMM DDR. N’installez pas des DIMM DDR dans les sockets pour DIMM DDR2. Enlever un module DIMM Pour enlever un module DIMM:

Encoche du DIMM DDR2 Pressez en même temps les clips de rétention vers l’extérieur pour déverrouiller le module DIMM.

Encoche du DIMM DDR2 Soutenez le module avec vos doigts lorsque vous pressez sur les clips de rétention. Le module pourrait être endommagé s’il est éjecté avec trop de force.

Enlevez le module DIMM du socket.

Slots d’extension Plus tard, vous pourrez avoir besoin d’installer des cartes d’extension. La section suivante décrit les slots et les cartes d’extension supportées. Assurez-vous de bien débrancher le câble d’alimentation avant d’ajouter ou de retirer des cartes d’extension. Ne pas le faire risquerait de vous blesser et d’endommager les composants de la carte mère.

Installer une carte d’extension Pour installer une carte d’extension:

Avant d’installer la carte d’extension, lisez bien la documentation livrée avec cette dernière et procédez aux réglages matériels nécessaires pour accueillir cette carte.

Ouvrez le châssis (si votre carte mère est montée dans un châssis).

Enlevez l’équerre correspondant au slot dans lequel vous désirez installer la carte. Conservez la vis.

Alignez le connecteur de la carte avec le slot et pressez fermement jusqu’à ce que la carte soit bien installée dans le slot.

Fixez la carte au châssis avec la vis que vous avez ôté plus tôt.

Refermez le châssis.

Configurer une carte d’extension Après avoir installé la carte, configurez-la en ajustant les paramètres logiciels.

Allumez le système et procédez aux modifications de BIOS nécessaires, si besoin. Voir chapitre 2 pour plus de détails concernant le BIOS.

Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page suivante.

Installez les pilotes de la carte d’extension.

Chapitre 1: Introduction au produit

Horloge système Contrôleur clavier Re-direction vers IRQ#9 IRQ holder for PCI steering* Port communications (COM1)* IRQ holder for PCI steering* Contrôleur lecteur de disquettes Port imprimante (LPT1)* CMOS Système/Horloge temps réel IRQ holder for PCI steering* IRQ holder for PCI steering* IRQ holder for PCI steering* Port souris compatible PS/2* Processeur de données numériques Canal primaire IDE Canal secondaire IDE

• Ces IRQ sont généralement disponibles pour les périphériques ISA ou PCI. Assignation des IRQ pour cette carte mère Slot PCI 1 Slot PCI 2

Quand vous utilisez des cartes PCI sur des slots partagés, assurez-vous que les pilotes supportent la fonction “Share IRQ” ou que les cartes ne nécessitent pas d’asssignation d’IRQs. Auquel cas, des conflits risquent de survenir entre deux groupes PCI, rendant le système isntable et la carte PCI inutilisable.

Slots PCI Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autre carte conforme au standard PCI. L’illustration ci-contre montre une carte réseau installée sur un slot PCI.

Slot PCI Express x1 Cette carte mère supporte des cartes réseau PCI Express x1, des cartes SCSI et toute autre carte conforme aux spécifications PCI Express. L’illustration montre une carte réseau installée sur un slot PCI Express x1.

Slot PCI Express x16 Cette carte mère supporte une carte graphique PCI Express x16 conforme au standard PCI Express. L’illustration ci-contre une carte graphique installée sur le slot PCI Express x16.

Chapitre 1: Introduction au produit

Jumpers Clear RTC RAM (CLRTC) Ce jumper vous permet d’effacer la Real Time Clock (RTC) RAM du CMOS. Vous pouvez effacer de la mémoire CMOS la date, l’heure et paramètres setup du système en effaçant les données de la CMOS RTC RAM . La pile bouton intégrée alimente les données de la RAM dans le CMOS, incluant les paramètres système tels que les mots de passe. Pour effacer la RTC RAM:

Eteignez l’ordinateur et débranchez le cordon d’alimentation.

Retirez la pile de la carte mère.

Passez le jumper des pins 1-2 (par défaut) aux pins 2-3. Maintenez le capuchon sur les pins 2-3 pendant 5~10 secondes, puis replacez-le sur les pins 1-2.

Branchez le cordon d’alimentation et démarrez l’ordinateur

Maintenez la touche <Suppr> enfoncée lors du boot et entrez dans le BIOS pour saisir à nouveau les données. Sauf en cas d’effacement de la RTC RAM, ne bougez jamais le jumper des pins CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de boot. CLRTC

Clear RTC M2N-MX RAM Clear RTC Clear RAM deRTC la M2N-MX Vous n’avez pas besoin d’effacer la RTC lorsque le système plante à cause d’un mauvais overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU Parameter Recall). Eteignez et redémarrez le système afin que le BIOS puisse automatiquement récupérer ses valeurs par défaut.

USB device wake-up (3-pin PS2_USB_PWR) Ce jumper permet d’activer ou désactiver la fonction de réveil du système via le clavier. Réglez ce jumper sur les broches 2-3 (+5VSB) pour réveiller l’ordinateur lors de la pression d’une touche du clavier (la barre d’espace étant la touche assignée par défaut). Cette fonction nécessite une alimentation capable de délivrer 500mA sur le +5VSB, ainsi qu’un réglage du BIOS correspondant.

Chapitre 1: Introduction au produit

1.10.1 Connecteurs arrières

Port souris PS/2 (vert). Ce port est dédié à une souris PS/2.

Port parallèle. Ce port 25-broches est dédié à la connexion d’une imprimante parallèle, d’un scanner ou à d’autres périphériques.

Port LAN (RJ-45). Ce port permet une connexion Gigabit à un LAN (Local Area Network) via un hub réseau. Indicateur LED du port LAN

Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD ou d’autres sources audio.

Port Line Out (jaune). Ce port est dédié à un casque ou un haut parleur. En configuration 4 ou 6 canaux configuration, la fonction de ce port devient Front audio Speaker Out.

Port Microphone (rose). Ce port est dédié à un microphone. Reportez-vous au tableau de configuration audio pour une description de la fonction des ports audio en configuration 2,4, ou 6 canaux.

Ports USB 2.0 3 et 4. Ces deux ports Universal Serial Bus (USB)

4- broches sont dédiés à la connexion de périphériques USB 2.0.

4- broches sont dédiés à la connexion de périphériques USB 2.0.

Port VGA. Ce port 15 broches est destiné à un moniteur VGA ou tout autre périphérique possédant un connecteur VGA.

10. Port COM. Ce port est destiné à des périphériques de pointage ou

tous autres périphériques série.

11. Port clavier PS/2 (mauve). Ce port est dédié à un clavier PS/2.

1.10.2 Connecteurs internes

Connecteur lecteur de disquettes (34-1 pin FLOPPY) Ce connecteur est dédié au câble fourni avec le lecteur de disquette (FDD). Insérez une extrémité du câble dans le connecteur sur la carte mère, puis l’autre extrémité à l’arrière du lecteur de disquette. La Pin 5 de ce connecteur afin d’éviter les mauvais branchements qui peuvent être occasionnés par l’usage d’un câble FDD avec une Pin 5 couverte.

Note: lesred marques rouges NOTE:Orientez Orient the markings on de la nappe thelecteur floppy de ribbon cable tovers PINla1.PIN 1. disquettes M2N-MX Floppy Drive Connector Connecteur lecteurDisk de disquettes de la M2N-MX

Chapitre 1: Introduction au produit

Connecteur IDE (40-1 pin PRI_IDE) Ce connecteur est destiné à un câble Ultra DMA 133/100/66. Lors de l’installation de deux disques durs, vous devrez configurer le second lecteur sur esclave via le réglage de son jumper. Reportez-vous à la documentation de votre disque dur pour plus d’informations sur la configuration des jumpers. Paramètres de jumper Mode du(des) périphérique(s) Connecteur  Cable-Select ou Maître

Esclave Gris 2 périphériques Maître Black or gray Esclave Un périphérique Maître Esclave

La Pin 20 du connecteur IDE a été retirée pour correspondre à l’ouverture obturée du connecteur du câble Ultra DMA. Ceci vous évite une mauvaise insertion du câble IDE.

Utilisez le câble 80-conducteurs pour les périphériques Ultra DMA 100/66 IDE. Si un périphérique quelconque est configuré sur “Cable-Select,” assurezvous que tous les autres jumpers des périphériques possèdent la même configuration. PRI_IDE

Connecteurs SATA (7-pin SATA1, SATA2, SATA3, SATA4) Ces connecteurs sont destinés à des câbles pour la connexion de disques durs et de lecteurs optiques Serial ATA 3.0 Gb/s. La spécification Serial ATA 3 Gb/s est rétro-compatible Serial ATA 1.5Gb/s. L’interface Serial ATA I actuelle supporte des taux de transferts allant jusqu’à 150 Mo/s contre 300 Mo/s pour le Serial ATA II. Si vous installez des disques durs Serial ATA, vous pouvez créer une configuration RAID 0, RAID 1, RAID 0+1, RAID 5, et JBOD via le contrôleur NVIDIA® MediaShield™. SATA3

Pour plus de détail sur la configuration RAID 0, 1, 0+1, 5,et JBOD, reportez-vous au manuel RAID contenu dans le CD de support.

La fonction RAID de ces connecteurs est réglée par défaut sur [Disabled]. Si vous souhaitez créer un ensemble RAID Serial ATA via ces connecteurs, activez l’option RAID Enabled du sous-menu NVRAID Configuration du BIOS. Voir section “2.4.3 Onboard Device Configuration” pour plus de détails.

Chapitre 1: Introduction au produit

Connecteurs de ventilation CPU, châssis et alimentation (4-pin CPU_FAN, 3-pin CHA_FAN1) Les connecteurs ventilateurs supportent des ventilateurs de 350mA~740mA (8.88W max.) ou un total de 1A~2.22A (26.64W max.) à +12V. Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère, en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur. N’oubliez pas de connecter les câbles des ventilateurs aux connecteurs de ventilation de la carte mère. Une trop faible circulation d’air dans le système risque d’endommager les composants de la carte mère. Ces connecteurs ne sont pas des jumpers ! N’Y PLACEZ PAS de capuchons de jumpers ! Seul le connecteur CPU_Fan supporte la fonction Q-Fan. CPU_FAN GND

Connecteur audio numérique (4-1 pin SPDIF_OUT) Ce connecteur est réservé au module audio S/PDIF audio et offrant une sortie son avec une qualité numérique. Connectez un côté du câble audio S/PDIF à ce connecteur puis l’autre extrémité au module S/PDIF situé à l’arrière du châssis.

+5V M2N-MX SPDIFOUT GND Le module S/PDIF est à acheter séparément. SPDIF_O M2N-MX Digital Connector Connecteur audioAudio numérique de la M2N-MX

Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB/GAME à l’un de ces connecteurs, puis installez le module dans un slot à l’arrière du châssis. Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter jusqu’à 480 Mbps de vitesse de connexion. USB+5V

M2N-MX Ne connectez jamais un câble 1394 aux connecteurs USB. Vous endommageriez la carte mère ! Le module USB est à acheter séparément.

Connecteurs audio pour lecteur optique (4-pin CD) Ces connecteurs vous permettent de recevoir une entrée audio stéréo depuis des sources sonores telles que des CD-ROM ou DVD-ROM.

Chapitre 1: Introduction au produit

Connecteur audio en façade (10-1 pin AAFP)

HP_HD AGND PRESENSE# MIC2_JD Ce connecteur est dédié à un module d’E/S Front panel audio qui supporte les standards High Definition Audio et legacy AC’97. Connectez le câble du module d’E/S front panel audio à ce connecteur. AAFP MIC2_L MIC2_R HP_R Jack_Sense HP_L M2N-MX M2N-MX Azalia Analog Front Panel Connector Connecteur audio en façade de la M2N-MX

Nous vous recommandons de brancher un module Front panel high-definition audio à ce connecteur pour bénéficier de la fonction High Definition Audio de la carte mère.

Si vous souhaitez connecter un module High-Definition Audio en facçade sur ce connecteur, configurez l’élément HD Audio du BIOS sur [Enabled].

Connecteurs d’alimentation ATX (24-pin EATXPWR, 4-pin ATX12V) Ces connecteurs sont destinés aux prises d’alimentation ATX. Les prises d’alimentation sont conçues pour n’être insérées que dans un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu’à ce que la prise soit bien en place.

L’utilisation d’une alimentation ATX 12 V conforme à la spécification

2.0 et délivrant un minimum de 300 W est recommandé. Cette

alimentation est dotée de prises 24 broches et 4 broches.

Lors de l’utilisation d’une alimentation ATX 12 V avec une prise 20 broches et 4 broches, assurez-vous qu’elle puisse délivrer un minimum de 15A sur le +12V, ainsi qu’une puissance minimale de 300 W. En cas d’insuffisance électrique le système risque de devenir instable ou de ne plus démarrer.

N’oubliez pas de connecter la prise ATX +12 V 4 broches sinon le système ne bootera pas.

Une alimentation plus puissante est recommandée lors de l’utilisation d’un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l’alimentation est inadéquate.

Assurez-vous que l’unité d’alimentation puisse fournir une alimentation suffisante pour votre système. EATX12V +12V DC GND +12V DC GND EATXPWR +3 Volts +12 Volts +12 Volts +5V Standby Power OK Ground +5 Volts Ground +5 Volts Connecteurs M2N-MX ATXd’alimentation Power Connector Ground +3 Volts de la M2N-MX +3 Volts

M2N-MX Ground +5 Volts +5 Volts +5 Volts -5 Volts Ground Ground Ground PSON# Ground -12 Volts +3 Volts

Chapitre 1: Introduction au produit

10. Connecteur système (20-1 pin PANEL)

Ce connecteur supporte plusieurs fonctions présentes sur les châssis. +5V Ground Ground Speaker SPEAKER IDE_LED Connecteur système de Connector la M2N-MX M2N-MX System Panel Reset Ground PWR Ground PANEL IDE_LED+ IDE_LED-

LED d’alimentation système Ce connecteur 2 broches est dédié à la LED d’alimentation système. Connectez le câble “power LED” du boîtier à ce connecteur. La LED d’alimentation système s’allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

LED d’activité HDD Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). Reliez le câble HDD Activity LED à ce connecteur. La LED IDE s’allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

Haut parleur d’alerte système Ce connecteur 4 broches est dédié au petit haut-parleur d’alerte du boîtier. Ce petit haut-parleur vous permet d’entendre les bips d’alerte système.

Bouton d’alimentation ATX/Soft-off Ce connecteur est dédié au bouton d’alimentation du système. Appuyer sur le bouton d’alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d’alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

Bouton Reset Ce connecteur 2 broches est destiné au bouton “reset” du boîtier. Il sert à redémarrer le système sans l’éteindre.

Chapitre 1: Introduction au produit

Ce chapitre vous explique comment changer les paramètres du système via les menus du Setup du BIOS. Une description des paramètres du BIOS est donnée.

Gérer et mettre à jour votre BIOS Les utilitaires suivants vous permettent de gérer et mettre à jour le Basic Input/Output System (BIOS).

ASUS EZ Flash (Mise à jour BIOS sous DOS via une disquette bootable ou le CD de support de la carte mère.)

ASUS AFUDOS (Mise à jour du BIOS en mode DOS via une disquette de boot.)

ASUS CrashFree BIOS 2 (Mise à jour du BIOS via une disquette bootable ou le CD de support lorsque le BIOS est corrompu.)

ASUS Update (Mise à jour du BIOS en environnement Windows® .) Reportez-vous aux sections suivantes pour plus de détails sur ces utilitaires. Sauvegardez une copie du BIOS original de la carte mère sur une disquette bootable au cas où vous deviez restaurer le BIOS. Copiez le BIOS original en utilisant ASUS Update ou AFUDOS.

Créer une disquette bootable Utilisez l’une des méthodes suivantes pour créer une disquette bootable. Sous DOS a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Au prompt tapez: format A:/S puis pressez <Entrée>. Sous Windows® XP a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Cliquez sur Démarrer puis Poste de travail . c. Sélectionnez l’icône du lecteur de disquette. d. Cliquez sur Fichier puis choisissez Formater. Une fenêtre de formatage, Formater disquette 3.5”, apparaît. e. Sous Windows™ XP, choisissez Créer une disquette de démarrage MS-DOS dans les options de formatage puis cliquez sur Formater. Sous Windows® 2000 Pour créer un ensemble de disquettes bootables sous Windows® 2000 a. Insérez une disquette vierge et formatée de 1.44 Mo dans le lecteur. b. Insérez le CD de Windows® 2000 CD dans le lecteur optique. c. Cliquez sur Démarrer puis sur Exécuter. d. Dans le champ vide, tapez D:\bootdisk\makeboot a: en considérant que D: est votre lecteur optique. e. Appuyez sur <Entrée>, puis suivez les instructions qui apparaissent à l’écran pour continuer.

Copiez le fichier d’origine (ou le plus récent) du BIOS de la carte mère sur la disquette bootable.

Utilitaire ASUS EZ Flash ASUS EZ Flash vous permet de mettre à jour votre BIOS sans avoir besoin de booter sur une disquette bootable et d’utiliser à un utilitaire sous DOS. EZ Flash est intégré à la puce du BIOS et est accessible en pressant <Alt> + <F2> lors du Power-On Self Tests (POST). Pour mettre à jour le BIOS en utilisant EZ Flash:

Visitez le site web ASUS (www.asus.com) pour télécharger le dernier BIOS pour cette carte mère et renommez-le en M2N-MX.ROM.

Enregistrez ce BIOS sur une disquette puis redémarrez le système.

Pressez <Alt> + <F2> lors du POST pour afficher l’écran suivant. EZFlash starting BIOS update Checking for floppy...

Insérez la disquette qui contient le fichier BIOS dans le lecteur de disquette. Lorsque le bon BIOS est trouvé, EZ Flash commence à mettre à jour le BIOS et redémarre automatiquement le système une fois le processus terminé. EZFlash starting BIOS update Checking for floppy... Floppy found! Reading file “M2N-MX.rom”. Completed. Start erasing.......| Start programming...| Flashed successfully. Rebooting.

N’ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

Un message d’erreur “Floppy not found!” apparaît si aucune disquette n’est trouvée. Un message d’erreur “M2N-MX.ROM not found!” apparaît si le bon fichier BIOS n’est pas trouvé. Vérifiez que vous avez bien renommé le fichier BIOS en M2N-MX.ROM.

Utilitaire AFUDOS AFUDOS vous permet de mettre à jour le BIOS sous DOS en utilisant une disquette bootable contenant le BIOS à jour. Cet utilitaire vous permet aussi de copier le BIOS actuel afin d’en faire une sauvegarde si le BIOS venait à échouer ou à être corrompu durant la mise à jour. Copier le BIOS actuel Pour copier le BIOS actuel en utilisant AFUDOS:

Vérifiez que la disquette n’est pas protégée en écriture et contient au moins 1.2 Mo d’espace libre pour sauvegarder le fichier.

Les écrans de BIOS suivants sont présentés à titre d’exemple. Il se peut que vous n’ayez pas exactement les mêmes informations à l’écran.

Copiez AFUDOS (afudos.exe) depuis le CD de support vers la disquette bootable créée plus tôt.

Démarrez en mode DOS puis au prompt tapez: afudos /o[filename] où [filename] est un nom de fichier assigné par l’utilisateur de longueur inférieure à 8 caractères alpha-numériques pour le nom principal, et trois caractères pour l’extension. A:\>afudos /oOLDBIOS1.rom Nom du fichier Nom de l’extension

Pressez <Entrée>. L’utilitaire copie le BIOS actuel vers la disquette. A:\>afudos /oOLDBIOS1.rom AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading flash ..... done Write to file...... ok A:\> L’utilitaire revient au prompt DOS après avoir copié le fichier BIOS.

Mise à jour du BIOS Pour mettre à jour le BIOS avec AFUDOS:

Visitez le site web ASUS (www.asus.com) et téléchargez le fichier BIOS le plus récent pour votre carte mère. Enregistrez le BIOS sur une disquette bootable. Ecrivez le nom du BIOS sur une feuille de papier. Vous devrez saisir le nom exact du BIOS au prompt DOS.

Copiez AFUDOS (afudos.exe) depuis le CD de support sur la disquette bootable.

Bootez en mode DOS, puis au prompt tapez: afudos /i[filename] où [filename] est le nom du BIOS original ou du BIOs le plus récent présent sur la disquette. A:\>afudos /iM2N-MX.ROM

L’utilitaire vérifie le fichier et commence à mettre le BIOS à jour. A:\>afudos /iM2N-MX.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during flash BIOS Reading file ....... done Reading flash ...... done Advance Check ...... Erasing flash ...... done Writing flash ...... 0x0008CC00 (9%) N’éteignez pas le système et ne le réinitialisez pas lors de la mise à jour du BIOS pour éviter toute erreur de boot !

Utilitaire ASUS CrashFree BIOS 2 ASUS CrashFree BIOS est un outil de récupération automatique qui permet de récupérer le fichier du BIOS lorsqu’il est défectueux ou qu’il est corrompu lors d’une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le CD de support de la carte mère ou la disquette qui contient le BIOS à jour.

Préparez le CD de support de la carte mère ou la disquette contenant le BIOS mis à jour avant d’utiliser cet utilitaire.

Assurez-vous de renommer le fichier BIOS original ou mis à jour contenu dans la disquette en M2N-MX.ROM. Récupérer le BIOS depuis une disquette Pour récupérer le BIOS depuis une disquette:

Démarrez le système.

Insérez la disquette contenant le fichier BIOS dans le lecteur de disquettes.

L’utilitaire affiche le message suivant et vérifie automatiquement la disquette à la recherche du fichier BIOS original ou mis à jour. Bad BIOS checksum. Starting BIOS recovery... Checking for floppy... Une fois trouvé, l’utilitaire lit le fichier BIOS et commence à flasher le BIOS corrompu. Bad BIOS checksum. Starting BIOS recovery... Checking for floppy... Floppy found! Reading file “M2N-MX.ROM”. Completed. Start flashing... N’ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

Redémarrez le système une fois que l’utilitaire a fini la mise à jour. Récupérer le BIOS depuis le CD de support Pour récupérer le BIOS depuis le CD de support:

Enlevez toute disquette du lecteur de disquettes puis allumez le système.

Insérez le CD de support dans le lecteur de CD.

L’utilitaire affiche le message suivant et vérifie la présence du fichier BIOS sur la disquette. Bad BIOS checksum. Starting BIOS recovery... Checking for floppy... La disquette non trouvée, l’utilitaire ira automatiquement chercher le BIOS sur le lecteur. L’utilitaire commence alors à mettre à jour le fichier BIOS corrompu. Bad BIOS checksum. Starting BIOS recovery... Checking for floppy... Floppy not found! Checking for CD-ROM... CD-ROM found! Reading file “M2N-MX.ROM”. Completed. Start flashing...

4. Redémarrez le système une fois que l’utilitaire a fini la mise à jour.

Le fichier BIOS récupéré peut ne pas être le plus récent pour cette carte mère. Visitez le site web ASUS (www.asus.com) pour télécharger le dernier fichier BIOS.

Utilitaire ASUS Update ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows® . ASUS Update permet de:

Sauvegarder le BIOS en cours

Télécharger le dernier BIOS depuis l’Internet

Mettre à jour le BIOS depuis un fichier BIOS à jour

Mettre à jour le BIOS depuis l’Internet, et

Voir les informations de vertsion du BIOS. Cet utilitaire est disponible sur le CD de support livré avec la carte mère. ASUS Update nécessite une connexion Internet via un réseau ou via un fournisseur d’accès. Installer ASUS Update Pour installer ASUS Update:

Insérez le CD de support dans le lecteur CD. Le menu Drivers apparaît.

Cliquez sur l’onglet Utilities, puis choisissez Install ASUS Update.

ASUS Update est installé sur votre système. Quittez toutes les applications Windows® avant de mettre à jour le BIOS en utilisant cet utilitaire.

Mise à jour du BIOS depuis Internet Pour mettre à jour le BIOS depuis Internet:

Lancez l’utilitaire depuis Windows en cliquant sur Démarrer> Tous les programmes > ASUS > ASUSUpdate > ASUSUpdate. La fenêtre pricipale apparaît.

Choisissez Update BIOS from the Internet dans le menu puis cliquez sur Next.

Choisissez le site FTP ASUS le plus proche de chez vous ou cliquez sur Auto Select. Cliquez sur Next.

Depuis le site FTP choisissez la version du BIOS à télécharger puis cliquez sur Next.

Suivez les instructions à l’écran pour terminer la mise à jour. ASUS Update est capable de se mettre à jour depuis l’Internet. Mettez toujours à jour l’utilitaire pour bénéficier de toutes ses fonctions. Mise à jour du BIOS grâce à un fichier BIOS Pour effectuer cette mise à jour: 2-10

Lancez ASUS Update depuis le bureau de Windows® en cliquant sur Démarrer > Tous les programmes > ASUS > ASUSUpdate > ASUSUpdate.

Choisissez Update BIOS from a file dans le menu déroulant puis cliquez sur Next.

Localisez le fichier BIOS puis cliquez sur Sauvegarder.

Suivez les instructions à l’écran pour terminer le processus de mise à jour.

Configuration du BIOS Cette carte mère dispose d’une puce firmware programmable que vous pouvez mettre à jour en utilisant l’utilitaire fourni décrit au chapitre “2.1 Gérer et mettre à jour votre BIOS.” Utilisez le Setup du BIOS lorsque vous installez la carte mère, lorsque vous voulez reconfigurer le système, où lorsque vous y êtes invité par le message “Run Setup”. Cette section vous explique comment configurer votre système avec cet utilitaire. Même si vous n’êtes pas invité à entrer dans le BIOS, vous pouvez changer la configuration de votre ordinateur. Par exemple, il se peut que vous vouliez activer la fonction Mot de passe ou modifier les paramètres de la gestion de l’alimentation. Pour cela reconfigurez votre système en utilisant le Setup du BIOS de telle sorte que votre ordinateur prenne en compte ces modifications et les enregistre dans la mémoire CMOS RAM de la puce SPI. La puce firmware de la carte mère stocke l’utilitaire Setup. Lorsque vous démarrez l’ordinateur, le système vous offre la possibilité d’exécuter ce programme. Pressez <Suppr> durant le POST (Power-On Self Test) pour entrer dans le BIOS, sinon, le POST continue ses tests. Si vous voulez entrer dans le BIOS après le POST, redémarrez le système en effectuant une des procédures suivantes:

• Utilisez la procédure d’extinction standard de l’OS.
• Appuyez simultanément sur <Ctrl>+<Alt>+<Suppr>.
• Appuyez sur le bouton de réinitialisation du châssis.
• Appuyez sur le bouton d’alimentation pour éteindre puis redémarrer le système. Utiliser le bouton d’alimentation ou de réinitialisation, ou la combinaison de touches <Ctrl>+<Alt>+<Del> pour forcer l’extinction de l’OS lors de son fonctionnement peut endommager le système ou vos données. Il est recommandé d’éteindre le système de manière appropriée depuis le système d’exploitation. Le Setup du BIOS a été conçu pour être le plus simple possible à utiliser. Il s’agit d’un programme composé de menus, ce qui signifie que vous pouvez vous déplacer dans les différents sous-menus et faire vos choix parmi les options prédéterminées.

Les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations pour assurer des performances optimales. Si le système devient instable après avoir modifié un paramètre du BIOS, rechargez les paramètres par défaut pour retrouver compatibilité et stabilité. Choisissez Load Default Settings dans le menu Exit. Voir section “2.8 Exit Menu”

Les écrans de BIOS de cette section sont des exemples et peuvent différés de ceux que vous aurez à l’écran.

Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère.

Touches de navigation Barre de menu En haut de l’écran se trouve une barre de menu avec les choix suivants: Main pour modifier la configuration de base du système Advanced pour activer ou modifier des fonctions avancées Power

pour modifier la configuration advanced power management (APM) Boot pour modifier la configuration de boot Exit

pour choisir les options de sortie et charger les paramètres par défaut Pour accéder aux éléments de la barre de menu, pressez les flèches droite ou gauche sur le clavier jusqu’à ce que l’élément désiré soit surligné.

Touches de navigation En bas à droite d’un écran de menu se trouvent les touches de navigation. Utilisez-les pour naviguer dans ce menu. Ces touches peuvent varier d’un menu à l’autre. 2-12

[11:10:19] [Thu 03/27/2003] [1.44M, 3.5 in] [Disabled] Select Screen Select Item Change Field Select Field General Help Save and Exit Exit Eléments du menu principal Eléments de sous-menu Un élément avec un sous-menu est distingué par un triangle précédant l’élément. Pour afficher le sous-menu, choisissez l’élément et pressez Entrée.

Champs de configuration Ces champs montrent les valeurs des éléments de menu. Si un élément est configurable par l’utilisateur, vous pourrez changer la valeur de cet élément. Vous ne pourrez pas sélectionner un élément qui n’est pas configurable par l’utilisateur. Les champs configurables sont mis entre crochets et sont surlignés lorsque sélectionnés. Pour modifier la valeur d’un champs, sélectionnez-le et pressez sur Entrée pour afficher une liste d’options.

Fenêtre Pop-up Choisissez un élément de menu puis pressez Entrée pour afficher une fenêtre portant les options de configuration pour cet élément

Barre de défilement Une barre de défilement apparaît à droite de l’écran de menu lorsque tous les éléments ne peuvent être affichés en une fois à l’écran. Utilisez les flèches pour faire défiler.

Aide générale En haut à droite de l’écran de menu se trouve une brève description de l’élément sélectionné.

Main Menu (menu principal) Lorsque vous entrez dans le Setup, l’écran du menu principal apparaît, vous donnant une vue d’ensemble sur les informations de base du système. Référez-vous à la section “2.2.1 “Ecran de menu du BIOS” pour plus d’informations sur l’écran de menus et sur la façon d’y naviguer. System Time System Date Legacy Diskette A [03:59:16] [Tue 01/08/2002] [1.44M, 3.5 in] IDE Configuration Primary IDE Master Primary IDE Slave SATA 1 SATA 2 SATA 3 SATA 4 :[Not :[Not :[Not :[Not :[Not :[Not Detected] Detected] Detected] Detected] Detected] Detected] Use [ENTER], [TAB] or [SHIFT-TAB] to select a field. Use [+] or [-] to configure system time. System Information

System Time [xx:xx:xxxx] Réglez l’heure du système.

Legacy Diskette A [1.44M, 3.5 in.] Détermine le type de lecteur de disquette installé. Les options de configuration sont: [Disabled] [360K, 5.25 in.] [1.2M , 5.25 in.] [720K ,

IDE Configuration Les éléments de ce menu vous permettent de modifier ou de régler les configurations des périphériques IDE installés dans le système. Choisissez un élément et pressez <Entrée> si vous voulez le configurer. IDE Configuration Onboard IDE Controller [Enabled] Serial-ATA Devices [Device 0/1] nVidia RAID Function [Disabled] Onboard IDE Controller [Enabled] Active ou désactive le contrôleur IDE embarqué. Options de configuration: [Enabled] [Disabled] Serial-ATA Devices [Device 0/1] Permet de désactiver ou configurer les périphériques Serial-ATA. Options de configuration: [Disabled] [Device 0] [Device 0/1] nVidia RAID Function [Disabled] Active ou désactive la fonction RAID NVIDIA. Options de configuration: [Enabled] [Disabled]

Primary IDE Master/Slave En entrant dans le Setup, le BIOS détecte la présence des périphériques IDE. Il y a un sous menu distinct pour chaque périphérique IDE. Choisissez un élément et pressez sur entrée pour en afficher les informations. Third IDE Master Device : Not Detected Type LBA/Large Mode Block(Multi-sector Transfer) M PIO Mode DMA Mode SMART Monitoring 32Bit Data Transfer

[Auto] [Auto] [Auto] [Auto] [Auto] [Auto] [Enabled] 2-15 Le BIOS détecte automatiquement les valeurs des éléments grisés (Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, et SMART monitoring). Ces valeurs ne sont pas configurables par l’utilisateur. Ces éléments affichent N/A si aucun périphérique IDE n’est installé dans le système. Type [Auto] Sélectionne le type de disque IDE. Sur Auto, cet élément permet une sélection automatique du périphérique IDE approprié. Choisissez CDROM si vous configurez spécifiquement un lecteur CD-ROM. Choisissez [ARMD] (ATAPI Removable Media Device) si votre périphérique est un ZIP, LS-120, ou MO. Options de configuration : [Not Installed] [Auto] [CDROM] [ARMD] LBA/Large Mode [Auto] Active ou désactive le mode LBA. Passer sur Auto active le mode LBA si le périphérique supporte ce mode, et s’il n’a pas été formaté précedemment avec mode LBA désactivé. Options de configuration : [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Active ou désactive les transferts multi-secteurs. Configuré sur Auto, les transferts de données vers et depuis le périphérique se feront par plusieurs secteurs à la fois, si le périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de configuration: [Disabled] [Auto] PIO Mode [Auto] Sélectionne le mode PIO. Options de configuration: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] Sélectionne le mode DMA. Options de configuration: [Auto] [SWDMA0]

SATA1, SATA2, SATA3, and SATA4 En entrant dans le Setup, le BIOS détecte la présence des périphériques SATA. Il y a un sous menu distinct pour chaque périphérique SATA. Choisissez un élément et pressez sur entrée pour en afficher les informations. Third IDE Master Device : Not Detected LBA/Large Mode Block(Multi-sector Transfer) M PIO Mode DMA Mode SMART Monitoring 32Bit Data Transfer [Auto] [Auto] [Auto] [Auto] [Auto] [Enabled] Les valeurs sises aux éléments grisés (Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, et SMART monitoring) sont auto-détectées par le BIOS et ne sont pas configurables. Ces éléments apparaissent N/A si aucun périphérique IDE n’est installé sur le système. Type [Auto] Sélectionne le type de disque IDE. [Auto] permet une sélection automatique du périphérique IDE approprié. Choisissez [CDROM] si vous configurez spécifiquement un lecteur CD-ROM. Choisissez [ARMD] (ATAPI Removable Media Device) si votre périphérique est un ZIP, LS-120, ou MO. Options de configuration: [Not Installed] [Auto] [CDROM] [ARMD] LBA/Large Mode [Auto] Active ou désactive le mode LBA. Passer sur Auto autorise le mode LBA si le périphérique supporte ce mode, et si le périphérique n’était pas précédemment formaté avec le mode LBA désactivé. Options de configuration: [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Active ou désactive les transferts multi-secteurs. Configuré sur Auto, les transferts de données vers et depuis le périphérique se feront plusieurs secteurs à la fois, si le périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de configuration: [Disabled] [Auto]

System Information Ce menu vous offre une vue générale des caractéristiques du système. Les éléments de ce menu sont automatiquement détectés par le BIOS. AMIBIOS Version : 0103 Build Date : 07/04/06 Processor Type Speed Count : AMD Sempron(tm) Processor 3200+ : 1800MHz : 1 System Memory Usable Size: 256MB AMI BIOS Affiche les informations auto-détectées du BIOS. Processor Affiche les caractéristiques auto-détectée du CPU. System Memory Affiche la mémoire système auto-détectée. 2-18

Advanced menu (menu avancé) Les éléments du menu Advanced menu vous permettent de modifier les paramètres du CPU et d’autres composants système. Prenez garde en changeant les paramètres du menu Advanced. Des valeurs incorrectes risquent d’entrainer un mauvais fonctionnement du système. CPU Configuration Chipset Onboard Devices Configuration PCIPnP USB Configuration Jumperfree Configuration

2-19 MTRR Mapping [Continuous] Détermine la méthode utilisée pour la programmation des MTRR du CPU lorsque 4 Go de mémoire a été installée sur le système. Options de configuration: [Continuous] [Discrete] Runtime Legacy PSB [Disabled] Permet d’activer ou désactiver la fonction Runtime Legacy PSB (performance state blocks) nécessaire à l’implémentation de la technologie AMD PowerNow!. Options de configuration: [Disabled] [Enabled] ACPI 2.0 Objects [Enabled] Permet d’activer ou désactiver la génération des objets ACPI_PPC, _PSS, et _PCT objects. Configuration options: [Disabled] [Enabled]

Chipset Le menu chipset vous permet de modifier les paramètres avancés du chipset. Choisissez un élément et pressez <Entrée> pour afficher le sous-menu. Advanced Chipset Settings

Configure DRAM Timing by SPD [Enabled] Lorsque cet élément est activé, les paramètres de timing de DRAM sont réglés en fonction du SPD de la DRAM (Serial Presence Detect). Désactivé, vous pouvez régler les paramètres de timings DRAM à la main via les sousélements. Les sous-éléments suivants apparaissent lorsque cet élément est passé sur Disabled. Options de configuration: [Enabled] [Disabled] DRAM CAS# Latency [5] Contrôle la latence entre la commande de lecture SDRAM et le temps auquel la donnée devient effectivement disponible. Options de configuration: [3] [4] [5] [6] DRAM RAS# to CAS# Delay [6 DRAM Clocks] Contrôle la latence entre la commande active de la DDR SDRAM et la commande lecture/écriture. Options de config: [2 DRAM Clocks] [3 DRAM Clocks] [4 DRAM Clocks] [5 DRAM Clocks] [6 DRAM Clocks] DRAM RAS# Precharge [6 DRAM Clocks] Contrôle les périodes d’inactivité après avoir envoyé une commande précharge à la DDR SDRAM. Options de config: [2 DRAM Clocks] [3 DRAM Clocks] [4 DRAM Clocks] [5 DRAM Clocks] [6 DRAM Clocks] DRAM RAS# Activate to Precha [15 DRAM Clocks] Options de configuration: [4 DRAM Clocks] [5 DRAM Clocks]...[18 DRAM Clocks] DRAM Write Recovery Time [4 Clocks] Règle le délai de restauration d’écriture. DRAM TRFC [30 DRAM Clocks] Options de configuration: [20 DRAM Clocks] [25 DRAM Clocks] [30 DRAM Clocks] [35 DRAM Clocks] [42 DRAM Clocks] DRAM TRRD [10] Options de configuration: [10] Initiate Graphic Adapter [PEG/PCI] Permet la sélection du contrôleur graphique à utiliser en périphérique de boot primaire. Options de configuration: [PCI/PEG] [PEG/PCI] Initiate Graphic Mode Select [Enabled, 8MB] Permet de sélectionne le volume de mémoire système utilisé par un périphérique graphique interne. Options de configuration: [Disabled] [Enabled,1MB] [Enabled, 8MB] PEG Force x1 [Disabled] Options de configuration: [Enabled] [Disabled]

PCI PnP L’élément PCI PnP vous permet de changer les paramètres avancés des périphériques PCI/PnP. Le menu inclus le réglage des ressources IRQ et DMA pour chaque périphérique PCI/PnP ou ISA legacy, et de régler la taille du bloc mémoire pour les périphériques ISA legacy. Prenez garde en changeant les paramètres des menus PCI PnP. De mauvaises valeurs risquent d’entraîner des dysfonctionnements systèmes. Advanced PCI/PnP Settings

WARNING: Setting wrong values in below sections

may cause system to malfunction. Plug And Play O/S [No] PCI Latency Timer [64] Allocate IRQ to PCI VGA [Yes] Palette Snooping [Disabled] IRQ-3 assigned to [PCI IRQ-4 assigned to [PCI IRQ-5 assigned to [PCI IRQ-7 assigned to [PCI IRQ-9 assigned to [PCI IRQ-10 assigned to [PCI IRQ-11 assigned to [PCI IRQ-14 assigned to [PCI IRQ-15 assigned to [PCI Device] Device] Device] Device] Device] Device] Device] Device] Device] Plug And Play O/S [No] Sur [No], le BIOS configure tous les périphériques du système. Sur [Yes] et si vous installez un OS Plug and Play, le système d’exploitation configure les périphériques Plug and Play non requis par le boot. Options de configuration: [No] [Yes] PCI Latency Timer [64] Vous permet de sélectionner la valeur en unités des fréquences PCI des périphériques PCI pour l’élément PCI latency timer. Options de configuration: [32] [64] [96] [128] [160] [192] [224] [248] Allocate IRQ to PCI VGA [Yes] Sur [Yes], le BIOS assigne un IRQ à la carte VGA PCI si la carte nécessite un IRQ. Sur [No], le BIOS n’assigne pas d’IRQ à la carte VGA PCI même si nécessaire. Options de configuration: [No] [Yes] Palette Snooping [Disabled] Sur [Enabled], la fonction de palete snooping informe les périphériques PCI qu’un périphérique graphique ISA est installé dans le système afin que ce dernier puisse fonctionner correctement. Options de configuration: [Disabled] [Enabled] 2-24

IRQ-xx assigned to [PCI Device] Réglé sur [PCI Device], l’IRQ spécifié est libre pour l’usage de périphériques PCI/PnP. Une fois sur [Reserved], l’IRQ est réservé pour les périphériques ISA legacy. Options de configuration: [PCI Device] [Reserved]

USB Configuration Les éléments de ce menu vous permettent de modifier les fonctions liées à l’USB. Choisissez un élément puis pressez <Entrée>pour afficher les options de configuration. USB Configuration Module Version - 2.24.0-11.4 USB Devices Enabled: None USB 1.1 Controller USB 2.0 Controller Legacy USB Support USB 2.0 Controller [Enabled] [Enabled] [Enabled] Mode [HiSpeed] Les éléments Module Version et USB Devices Enabled affichent les valeurs auto-détectées. Si aucun périphérique USB n’est détecté, l’élément affiche None. USB 1.1 Controller [Enabled] Active ou désactive le contrôleur USB 1.1. Options de configuration: [Enabled] [Disabled] USB 2.0 Controller [Enabled] Active ou désactive le contrôleur USB 2.0. Options de configuration: [Enabled] [Disabled] Legacy USB Support [Enabled] Vous permet d’activer ou de désactiver le support des périphériques USB pour les OS legacy. Passer sur [Auto] permet au système de détecter la présence de périphériques USB au démarrage. Si détecté, le mode contrôleur USB legacy est activé. Si aucun périphérique USB n’est détecté, le support USB legacy est désactivé. Options de configuration: [Disabled] [Enabled] [Auto] USB 2.0 Controller Mode [HiSpeed] Permet de définir le mode du contrôleur USB 2.0 sur HiSpeed (480 Mbps) ou FullSpeed (12 Mbps). Configuration options: [HiSpeed] [Full Speed]

Jumperfree Configuration Configure System Frequency/Voltage AI Overclocking Chipset Voltage Memory Voltage [Auto] [Auto] [Auto] AI Overclocking [Auto] Permet de choisir les options d’overclocking vous permettant d’obtenir la fréquence interne du CPU désirée. Les fréquences plus élevées que celles recommandées par le fabricant peuvent rendre le système instable. Si c’était le cas, restaurez les paramètres par défaut. Options de configuration: [Manual] [Standard] Chipset Voltage [Auto] Permet de sélectionner le voltage du chipset. Les options de configuration varient selon le type de CPU installé. Options de configuration: [Auto] [1.2V] [1.3V] Memory Voltage [Auto] Permet de sélectionner le voltage de la mémoire. Options de configuration: [Auto] [1.850V] [1.900V] [1.950V] [2.000V] L’élément suivant apparaît uniquement quand AI Tuning est défini sur [Manual]. CPU Frequency [200] Indique la fréquence envoyée par le générateur d’horloge au bus système et au bus PCI. La valeur de cet élément est auto-détectée par le BIOS. Utilisez les touches <+> et <-> pour ajuster la fréquence du CPU. Vous pouvez aussi saisir la fréquence CPU souhaitée à l’aide du clavier numérique. Les valeurs varient de 200 à 300. Reportez-vous au tableau ci-dessous pour les fréquences Front Side Bus et CPU optimales. Synchronisation de la fréquence externe du FSB/CPU Front Side Bus 2-26 Fréquence CPU externe FSB 1066 266 MHz FSB 800 200 MHz FSB 533 133 MHz

PCI Express Frequency [Auto] Permet de sélectionner la fréquence PCI Express. Configuration options: [Auto] [90] [91] [92] [93]... [150] Spread Spectrum [Enabled] Permet d’activer ou désactiver le générateur d’horloge du spectre étalé. Configuration options: [Disabled] [Enabled]

Power menu (menu alimentation) Les éléments du menu Power vous permettent de changer les paramètres de l’ ACPI et Advanced Power Management (APM). Choisissez un élément puis pressez <Entrée> pour afficher les options de configuration. Suspend Mode [Auto] Repost Video on S3 Resume [No] ACPI Support [ACPI v1.0] ACPI APIC Support [Enabled] APM Configuration Hardware Monitor

Suspend Mode [Auto] Vous permet de sélectionner l’état de l’Advanced Configuration and Power Interface (ACPI) à utiliser. Options de configuration: [S1 (POS) Only] [S3 Only] [Auto]

Repost Video on S3 Resume [No] Détermine s’il faut faire appel au VGA BIOS POST sur la reprise S3/STR. Options de configuration: [No] [Yes]

ACPI APIC Support [Enabled] Vous permet d’activer ou de désactiver le support de l’Advanced Configuration et Power Interface (ACPI) dans l’Application-Specific Integrated Circuit (ASIC). Lorsque réglé sur set Enabled, le pointeur de tableau APIC ACPI est inclut dans la liste RSDT. Options de configuration: [Disabled] [Enabled] 2-28

APM Configuration APM Configuration Restore on AC Power Loss [Power Off] Power On By RTC Alarm [Disabled] Power On By External Modems [Disabled] Power On By PCI Device [Disabled] Power On By PCIE Device [Disabled] Power On By PS/2 Keyboard [Disabled] Power On By PS/2 Mouse [Disabled] Restore on AC Power Loss [Power Off] Réglé sur Power Off, le système passera en mode “off” après une perte de courant alternatif. Sur Power On, le système passe sur “on” après une perte de courant alternatif. Sur Last State, le système passera soit en mode “off” soit en mode “on” , en fonction du dernier état avant la perte de courant alternatif. Options de configuration: [Power Off] [Power On] [Last State] Power On By RTC Alarm [Disabled] Vous permet d’activer ou de désactiver le RTC pour générer un évènement d’éveil. Lorsque cette option est réglée sur Enabled, les éléments RTC Alarm Date, RTC Alarm Hour, RTC Alarm Minute, et RTC Alarm Second apparaissent avec des champs configurables. Options de configuration: [Disabled] [Enabled] Power On By External Modems [Disabled] Cet élément peut aussi bien être sur [Enabled] que [Disabled] afin d’allumer l’ordinateur lorsque le modem reçoit un appel, alors que l’ordinateur est en mode Soft-off. Options de configuration: [Disabled] [Enabled] L’ordinateur ne peut pas recevoir ou transmettre de données tant que lui et les applications ne sont pas complètement exécutés. Par conséquent, la connexion ne peut être établie au premier essai. Eteindre un modem externe et le rallumer pendant que l’ordinateur est éteint crée une chaîne d’initialisation qui allume alors l’ordinateur. Power On By PCI Devices [Disabled] Défini sur [Enabled], ce paramètre vous permet d’allumer votre ordinateur à partir d’une carte PCI LAN ou une carte modem. Cette fonction nécessite une alimentation ATX qui peut fournir au minimum 1A on the +5VSB. Options de configuration: [Disabled] [Enabled] Power On By PCIE Devices [Disabled] Défini sur [Enabled], ce paramètre vous permet d’allumer votre ordinateur à partir d’un périphérique PCI Express. Cette fonction nécessite une alimentation ATX qui peut fournir au minimum 1A on the +5VSB. Options de configuration: [Disabled] [Enabled]

2-29 Power On By PS/2 Keyboard [Disabled] Vous permet de désactiver la fonction d’allumage par le clavier PS/2 ou de définir des touches spécifiques du clavier afin d’allumer l’ordinateur. Cette fonction requiert une alimentation ATX délivrant au minimum 1A sur +5VSB. Options de configuration: [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] Power On By PS/2 Mouse [Disabled] Sur [Enabled], ce paramètre permet d’utiliser la souris PS/2 pour mettre sous tension le système. Cette fonction requière une alimentation ATX fournissant au minimum 1A sur +5VSB. Options de configuration: [Disabled] [Enabled]

Hardware Monitor Hardware Monitor CPU Temperature [44ºC/111ºF] MB Temperature [37ºC/98.5ºF] CPU Fan Speed (RPM) [3308RPM] Chassis Fan1 Speed [N/A] CPU Q-Fan Control [Enabled] VCORE Voltage [ 1.392V] 3.3V Voltage [ 3.296V] 5V Voltage [ 4.892V] 12V Voltage [11.126V] CPU Temperature [xxxºC/xxxºF] MB Temperature [xxxºC/xxxºF] Le monitoring matériel embarqué détecte et affiche automatiquement les températures du CPU et de la carte mère. Sélectionnez [ignored] si vous ne souhaitez pas afficher les températures détectées. Options de configuration: [Ignored] [xxxC/xxxF] CPU Fan Speed (RPM) [xxxxRPM] or [N/A] or [Ignored] Le monitoring hardware embarqué détecte et affiche automatiquement la vitesse de rotation du ventilateur CPU en rotations par minute (RPM). Si le ventilateur n’est pas relié au connecteur, la valeur affichée est N/A. Options de configuration: [Ignored] [xxxRPM] Chassis Fan1 Speed [xxxxRPM] or [N/A] or [Ignored] Le monitoring hardware embarqué détecte et affiche automatiquement la vitesse de rotation du ventilateur du châssis en rotations par minute (RPM). Si le ventilateur n’est pas relié au connecteur, la valeur affichée est N/A. Options de configuration: [Ignored] [xxxRPM] or [N/A] CPU Q-Fan Control [Disabled] Active ou désactive la fonction ASUS Q-Fan Control qui ajuste de manière intelligente la vitesse des ventilateurs, permettant un fonctionnement plus efficace du système. Options de configuration: [Disabled] [Enabled] 2-30

L’élément CPU Fan Profile Mode n’apparaît que si vous activez l’option CPU Q-Fan Control. CPU Fan Profile Mode [Optimal] Vous permet de paramétrer le niveau de performance le plus approprié au ventilateur CPU. Lorsque réglé sur [Optimal], la vitesse du ventilateur CPU s’ajuste automatiquement selon la température du CPU. Réglez cet élément sur [Silent Mode] pour un fonctionnement silencieux ou sur [Performance Mode] pour atteindre la vitesse maximum du ventilateur CPU. Options de configuration: [Optimal] [Silent Mode] [Performance Mode] VCORE Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage Le monitoring hardware embarqué détecte automatiquement le voltage de sortie via les régulateurs de tension. Fan Control [Disabled] Active ou désactive la fonction de contrôle du ventilateur. Options de configuration: [Disabled] [Enabled]

Boot menu (menu du boot) Les éléments du Boot menu vous permettent de modifier les options de boot du système. Choisissez un élément et pressez <Entrée> pour afficher le sous-menu. Boot settings Boot Device Priority Boot Settings Configuration Security

2-31 1st ~ xxth Boot Device [1st Floppy Drive] Ces éléments spécifient la priorité de boot des périphériques parmi ceux qui sont disponibles. Le nombre d’éléments apparaissant à l’écran dépend du nombre de périphériques installés dans le système. Options de configuration: [xxxxx Drive] [Disabled]

Boot Settings Configuration Boot Settings Configuration Quick Boot [Enabled] Full Screen Logo [Enabled] AddOn ROM Display Mode [Force BIOS] Bootup Num-Lock [On] PS/2 Mouse Support [Auto] Wait For ‘F1’ If Error [Enabled] Hit ‘DEL’ Message Display [Enabled] Interrupt 19 Capture [Disabled] Quick Boot [Enabled] Allows BIOS to skip certain tests while booting. This will decrease the time needed to boot the system. +F1 F10 ESC Select Screen Select Item Change Option General Help Save and Exit Exit Activer cette fonction permet au système d’ignorer certains tests lors du POST avant de diminuer le temps nécessaire au boot. Sur [Disabled], le BIOS effectue tous les tests du POST. Options de configuration: [Disabled] [Enabled] Full Screen Logo [Enabled] Active ou désactive la fonction de logo en plein écran. Options de configuration: [Disabled] [Enabled] Définissez cet élément sur [Enabled] pour pouvoir utiliser la fonction ASUS MyLogo2™. Add On ROM Display Mode [Force BIOS] Règle le mode d’affichage pour la ROM option. Options de configuration: [Force BIOS] [Keep Current] Bootup Num-Lock [On] Vous permet de sélectionner l’état d’activité du NumLock. Options de configuration: [Off] [On] PS/2 Mouse Support [Auto] Vous permet d’activer ou de désactiver le support d’une souris PS/2. Options de configuration: [Disabled] [Enabled] [Auto] Wait for ‘F1’ If Error [Enabled] Sur Enabled, le système attendra que la touche F1 soit pressée quand des erreurs surviendront. Options de configuration: [Disabled] [Enabled] 2-32

Hit ‘DEL’ Message Display [Enabled] Sur Enabled, le système affichera le message “Press DEL to run Setup” lors du POST. Options de configuration : [Disabled] [Enabled] Interrupt 19 Capture [Disabled] Sur [Enabled], cette fonction permet à l’option ROMs de dérouter la requête d’interruption 19. Options de configuration : [Disabled] [Enabled]

Security Le menu Security vous permet de modifier les paramètres de sécurité du système. Sélectionnez un élément puis pressez <Entrée> pour afficher les options de configuration. Security Settings Supervisor Password User Password : Not Installed : Not Installed <Enter> to change password. <Enter> again to disabled password. Change Supervisor Password Change User Passward Select Screen Select Item +Change Option General Help Sélectionnez cet élément pour définir ou modifier le Supervisor Password F10 Save and Exit ESC Exit (mot de passe superviseur). L’élément Supervisor Password en haut de Change Supervisor Password l’écran affiche par défaut Not Installed. Après avoir défini un mot de passe, cet élément affiche Installed. Pour définir un mot de passe superviseur:

Choisissez Change Supervisor Password et pressez <Entrée>. Dans le champ Password, tapez un mot de passe composé d’au moins six lettres ou nombres, puis pressez <Entrée>. Confirmez le mot de passe lorsque vous y êtes invité. Le message “Password Installed” apparaît une fois le mot de passe correctement configuré. Pour changer le mot de passe superviseur, suivez les mêmes étapes que pour la définition du mot de passe. Pour effacer le mot de passe superviseur, sélectionnez Change Supervisor Password, puis pressez <Entrée>. Le message“Password Uninstalled” apparaît alors. Si vous avez oublié votre mot de passe BIOS, vous pouvez l’effacer en effaçant la CMOS Real Time Clock (RTC) RAM. Voir section “2.6 Jumpers” pour plus d’informations concernant la procédure d’effacement de la RTC RAM.

2-33 Après avoir défini votre mot de passe, les autres éléments vont apparaître pour vous permettre de changer les autres paramètres de sécurité. Security Settings Supervisor Password User Password : Not Installed : Not Installed Change Supervisor Password User Access Level [Full Access] Change User Password Clear User Password Password Check [Setup] User Access Level (Full Access] +F1 F10 ESC Select Screen Select Item Change Option General Help Save and Exit Exit Cet élément vous permet de sélectionner les restrictions pour les éléments du Setup. Options de configuration: [No Access] [View Only] [Limited] [Full Access] No Access empêche l’utilisateur d’accéder au Setup. View Only permet l’accès, mais pas la modification des champs. Limited permet la modification de certains champs comme la date et l’heure. Full Access permet l’accès et la modification de tous les champs du Setup. Change User Password Choisissez cet élément pour régler ou changer le mot de passe utilisateur. L’élément User Password en haut de l’écran affiche par défaut Not Installed. Après avoir défini un mot de passe, il affichera Installed. Pour définir un mot de passe utilisateur:

Choisissez Change User Password et pressez <Entrée>.

Dans le champ qui apparaît, tapez un mot de passe composé d’au moins six lettres et/ou chiffres, puis pressez <Entrée>.

Confirmez le mot de passe lorsque vous y êtes invité. Le message “Password Installed” apparaît une fois votre mot de passe défini avec succès. Pour modifier le mot de passe utilisateur; suivez ces mêmes étapes. Clear User Password Permet d’effacer le mot de passe utilisateur. 2-34

Password Check [Setup] Sur [Setup], le BIOS vérifiera le mot de passe utilisateur à chaque accès au Setup. Sur [Always], le BIOS vérifiera le mot de passe à la fois pour l’accès au Setup et lors du boot. Options de configuration: [Setup] [Always]

Exit menu Exit menu (menu sortie) Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du BIOS, ainsi que de sauvegarder ou rejeter les modifications opéres dans le BIOS. Exit Options Exit & Save Changes Exit & Discard Changes Discard Changes Load Setup Defaults Presser <Echap.> ne permet pas de quitter immédiatement ce menu. Choisissez l’une des options de ce menu ou <F10> pour sortir. Exit & Save Changes Une fois vos modifications effectuées, choisissez cette option du menu Exit pour vous assurer que les valeurs que vous avez choisi seront enregistrées dans la CMOS RAM. Une pile de sauvegarde embarquée alimente la CMOS RAM même quand l’ordinateur est éteint. Lorsque vous choisissez cette option, une fenêtre de confirmation apparaît. Choisissez [Ok] pour enregistrer les modifications et quitter. Si vous essayez de quitter le programme sans sauvegarder vos réglages, ce dernier affichera un message vous demandant si vous souhaitez ou non sauvegarder vos réglages. Appuyez sur <Entrée> pour sauvegarder et quitter le programme. Exit & Discard Changes Choisissez cette option si vous ne souhaitez pas enregistrer les modifications que vous avez apportées au Setup. Si vous avez modifié des champs autres que System Date, System Time, et Password, le BIOS demandera une confirmation avant de quitter. Discard Changes Cette option vous permet de rejeter les sélections faites et de restaurer les valeurs précédentes. Après avoir choisi cette option, une confirmation apparaîtra. Choisissez [Ok] pour rejeter tous les changements et charger les valeurs précédemment enregistrées. Load Setup Defaults Cette option vous permet de charger les valeurs par défaut pour chaque paramètre des menus du Setup. Quand vous choisissez cette option ou si vous pressez <F5>, une fenêtre de confirmation apparaît. Choisissez [Ok] pour charger les valeurs par défaut. Choisissez Exit & Save Changes ou faites d’autres modifications avant de sauvegarder les valeurs dans la RAM non volatile. 2-36

Ce chapitre décrit le contenu du CD de support fourni avec la carte mère.

Installer un système d’exploitation Cette carte mère supporte Windows® 2000/XP. Installez toujours la dernière version des OS et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les procédures de configuration décrites ici seulement en guise d’exemple. Reportez-vous à la documentation livrée avec votre OS pour des informations détaillées. Assurez-vous d’avoir bien installé Windows® 2000 Service Pack 4 ou Windows® XP Service Pack 1 ou ultérieur avant d’installer les pilotes pour une meilleure compatibilité et un système stable. Informations sur le CD de support Le CD de support fourni avec la carte mère contient les pilotes, les applications logicielles, et les utilitaires que vous pouvez installer pour bénéficier de toutes les fonctions de la carte mère. Le contenu du CD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour les mises à jour.

Lancer le CD de support Placez le CD de support dans votre lecteur de CD-ROM. Le CD affichera automatiquement le menu Drivers si l’exécution automatique est activée sur votre ordinateur. Cliquez sur une icône pour afficher les informations liées au CD de support ou à la carte mère Cliquez sur un élément pour l’installer Si l’exécution automatique n’est pas activé sur votre ordinateur, parcourez le contenu du CD de support pour localiser le fichier ASSETUP. EXE dans le répertoire BIN. Double-cliquez sur ASSETUP.EXE pour lancer le CD.

Si le système détecte des périphériques installés, le menu Drivers affiche les pilotes disponibles. Installez les pilotes nécessaires pour activer les périphériques et composants. NVIDIA Chipset Driver Program Installe le programme d’installation des pilotes du chipset NVIDIA® nForce™. SoundMAX ® ADI1986A Audio Driver Exécute l’assistant d’installation du pilote SoundMAX™ AD1986A et de son application. AMD Cool ‘n’ Quiet Driver Installe le pilote AMD Cool ‘n’ Quiet. Les écrans ainsi que les options des pilotes peuvent varier selon la version du système d’exploitation.

Menu Utilities Le menu Utilities affiche les applications et autres logiciels supportés par la carte mère. ASUS PC Probe II Cet utilitaire astucieux surveille la vitesse des ventilateurs, la température du CPU et le voltage du système en vous alertant du moindre problème détecté. Cet utilitaire vous aide à conserver votre ordinateur dans de bonnes conditions de fonctionnement. ASUS Update Vous permet de télécharger la dernière version du BIOS depuis le site Web d’ASUS. Cet utilitaire nécessite une connexion Internet, soit par un réseau, soit grâce à un FAI (Fournisseur d’Accès Internet). ADOBE Acrobat Reader V7.0 Installe Adobe® Acrobat® Reader V7.Oqui vous permet d’ouvrir, de visualiser, et d’imprimer des documents au format PDF (Portable Document Format). Microsoft DirectX 9.0c Installe le pilote Microsoft® DirectX 9.0c. Microsoft® DirectX® 9.0c est une technologie multimédia qui amplifie les graphiques et les sons de votre ordinateur. DirectX® améliore les caractéristiques multimédia de votre ordinateur pour que regarder la télévision et des films, capturer des vidéos ou jouer à des jeux sur votre ordinateur soit un vrai plaisir. Microsoft® Windows® XP Service Pack 2 inclut déjà Microsoft® DirectX® 9.0c. Si votre système d’exploitation est Microsoft® Windows® XP avec Service Pack 2, ignorez l’installation de Microsoft® DirectX® 9.0c.

Anti-Virus utility L’anti-virus scanne, identifie, et détruit les virus informatiques. Reportezvous à l’Aide en ligne pour plus d’informations Les écrans ainsi que les options des utilitaires peuvent varier selon la version du système d’exploitation. ASUS Screen Saver Permet d’installer un économiseur d’écran ASUS. ASUS Cool ‘n’ Quiet Utility Permet d’installer l’utilitaire ASUS Cool ‘n’ Quiet.

Menu Make Disk Le menu Make Disk permet de créer une disquette du pilote RAID. NVIDIA ® 32bit SATA RAID Driver Permet de créer une disquette du pilote RAID SATA NVIDIA® pour un système 32-bits.

Le menu Manuals contient une liste de manuels de l’utilisateur supplémentaires. Cliquer sur un des éléments pour ouvrir le dossier d’un manuel de l’utilisateur. La plupart des manuels sont au format Portable Document Format (PDF). Installez Adobe® Acrobat® Reader depuis le menu Utilities avant d’ouvrir un manuel d’utilisateur. NVIDIA ® SATA RAID User’s Manual Permet d’ouvrir le manuel de l’utilisateur NVIDIA® SATA RAID.

Informations de contact ASUS Cliquez sur l’onglet Contact pour afficher les contacs ASUS. Vous pouvez également trouver ces informations sur la couverture intérieure de ce manuel.

Autres informations Les icônes en haut à droite de l’écran donnent des informations additionnelles sur la carte mère et sur le contenu du CD de support. Cliquez sur une icône pour afficher les informations spécifiques. Motherboard Info Affiche les informations spécifiques à la carte mère.

Browse this CD Affiche le contenu du CD de support en format graphique. Technical support Form Affiche le formulaire de demande de support technique que vous devrez remplir pour toute demande de support technique. Filelist Affiche le contenu du CD de support et une brève description de chaque élément au format texte.

Créer une disquette du pilote RAID Une disquette contenant le pilote RAID est nécessaire lors de l’installation de Windows® 2000/XP sur un disque dur qui appartient à un ensemble RAID. Pour créer une disquette du pilote RAID :

Insérez le CD de support de la carte mère dans le lecteur optique.

Sélectionnez le menu Make Disk.

Dans le menu Make Disk, sélectionnez le pilote RAID dont vous souhaitez créer une disquette ou parcourez le CD de support pour localiser l’utilitaire du pilote. Pour plus d’informations sur les configurations RAID NVIDIA®, reportezvous au manuel de l’utilisateur “NVIDIA® MediaShield RAID User’s Manual” contenu dans le CD de support de la carte mère .

Insérez une disquette dans le lecteur de disquettes.

Suivez les informations qui apparaissent à l’écran afin d’achever la procédure.

Protégez en écriture la disquette pour lui éviter d’être infectée par un virus informatique. Pour installer le pilote RAID :

Pendant l’installation de l’OS, le système vous invite à presser la touche F6 pour installer un pilote SCSI ou RAID tiers.

Pressez <F6> puis insérez la disquette du pilote RAID dans le lecteur de disquettes.

Suivez les informations qui apparaissent à l’écran afin d’achever l’installation. En raison des limitations du chipset, les ports Serial ATA du chipset NVIDIA ne supportent pas les disques Serial ODD (Optical Disk Drives) sous DOS.
