Type de produit	Projecteur multimédia
Résolution native	WXGA (1280 x 800)
Luminosité	3 000 lumens (mode normal)
Contraste	3 000:1
Technologie d'affichage	3LCD
Durée de vie de la lampe	5 000 heures (mode normal), 10 000 heures (mode éco)
Dimensions approximatives	297 x 230 x 77 mm
Poids	1,8 kg
Connectivité	HDMI, VGA, USB, RCA, audio
Fonctions principales	Projection sans fil, correction de trapèze, mise au point automatique
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe de remplacement, filtres disponibles
Sécurité	Protection contre la surchauffe, verrouillage de sécurité
Informations générales	Idéal pour les présentations en milieu professionnel et éducatif, léger et portable

FOIRE AUX QUESTIONS - EB 1761W EPSON

Comment connecter mon EPSON EB 1761W à un ordinateur ?

Utilisez un câble VGA ou HDMI pour relier le projecteur à votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez la source appropriée à l'aide de la télécommande.

Que faire si l'image projetée est floue ?

Vérifiez la distance entre le projecteur et l'écran. Ajustez la mise au point en tournant la molette de mise au point située sur le projecteur.

Comment ajuster la luminosité de l'image ?

Accédez au menu du projecteur, puis sélectionnez l'option 'Image'. Vous pourrez ajuster la luminosité, le contraste et d'autres paramètres d'image.

Mon projecteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle de la lampe est bien en place.

Comment changer la lampe du projecteur ?

Éteignez le projecteur et débranchez-le. Attendez que la lampe refroidisse, puis retirez le couvercle de la lampe et suivez les instructions de remplacement fournies dans le manuel.

Pourquoi le son ne fonctionne-t-il pas avec le projecteur ?

Assurez-vous que le volume du projecteur est réglé correctement. Vérifiez également que l'appareil source est configuré pour sortir le son via HDMI ou la sortie audio appropriée.

Comment réinitialiser les paramètres d'usine du projecteur ?

Accédez au menu du projecteur, sélectionnez 'Réglages', puis 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Le projecteur surchauffe-t-il, que faire ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Éteignez le projecteur et laissez-le refroidir. Si le problème persiste, contactez le support technique.

Comment projeter sans fil depuis un appareil mobile ?

Utilisez l'application iProjection d'Epson pour connecter votre appareil mobile au projecteur via Wi-Fi. Assurez-vous que le projecteur est configuré pour accepter les connexions sans fil.

MODE D'EMPLOI EB 1761W EPSON

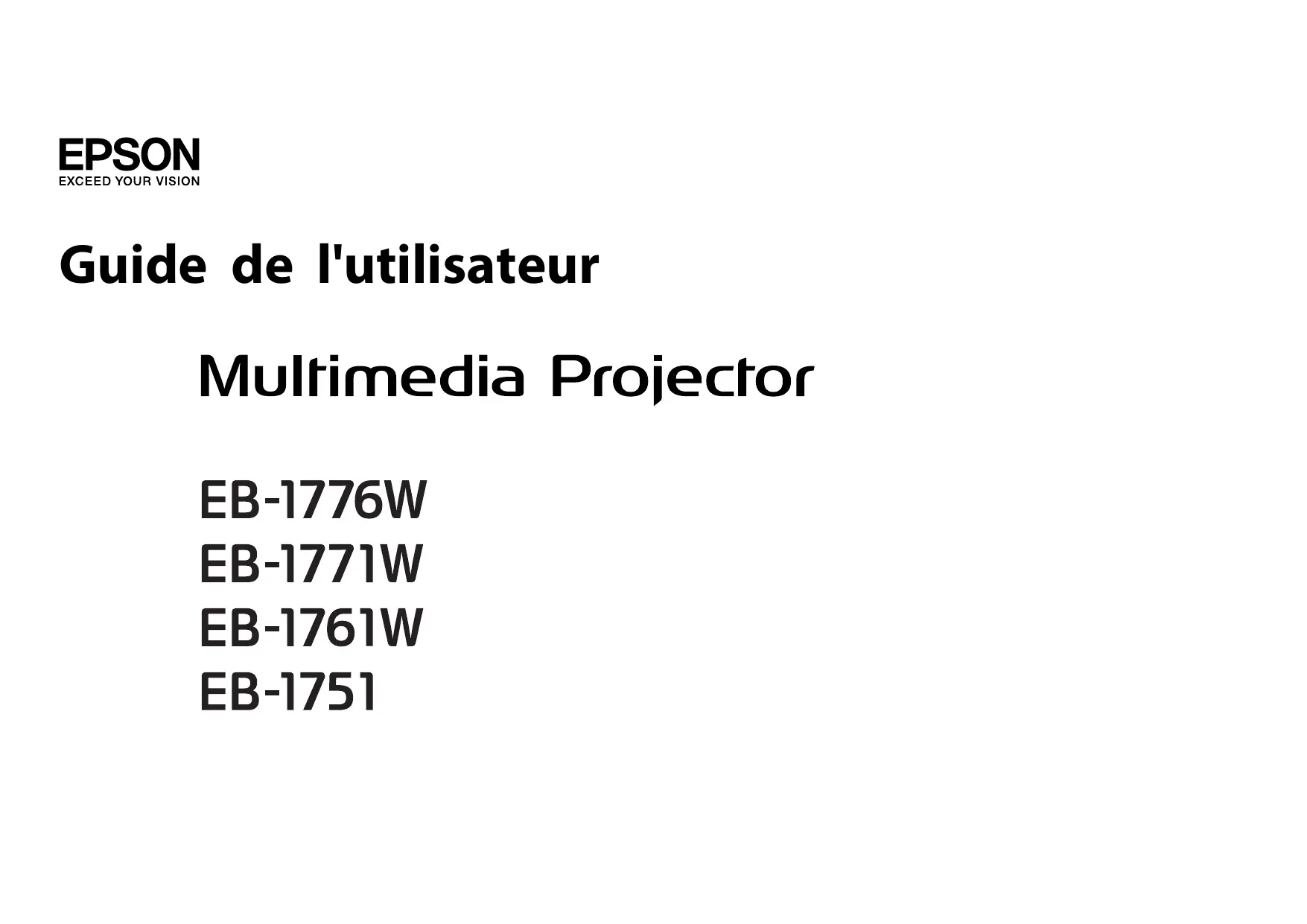

Guide de l'utilisateur

Multimedia Projector

EB-1776W
EB-1771W
EB-1761W
EB-1751

Symboles Utilisés Dans ce Guide

- Indications de sécurité

La documentation et le projecteur utilise des symboles graphiques qui indiquent comment utiliser l'appareil en toute sécurité.

Veillez à comprendre et à respecter ces symboles afin d'éviter de vous blesser ou de provoquer des dégats.

Avtissement	Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voir la mort, en raison d'une manipulation incorrecte.
Attention	Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dégats physiques, en raison d'une manipulation incorrecte.

- Indications d'informations générales

Attention	Procedures pouvant entraîner des dommages matériels ou corporels si elles ne sont pas exécutées avec un soin suffisant.
	Informations supplémentaires qu'il peut être utile de connaître sur un sujet.
	Renvoie à une page contenant des informations détaillées sur un sujet.
»	Indique qu'une explication du ou des mots soulignés figurant devant ce symbole figure dans le glossaire. Reportez-vous à la section « Glossaire » des « Annexe ». «"Glossaire" p.148
[Nom]	Indique le nom des boutons de la télécommande ou du panneau de commande. Exemple : Bouton [Esc]
Nom du menu	Indique les éléments du menu Configuration. Exemple : Choisissez Luminosité dans Image. Image - Luminosite

Symboles Utilisés Dans ce Guide 2

Introduction

a r c t e r i s t i q u e s d u P r o j e c t e u r 8

Listedes fonctionsparmodèle 8

Configuration, projection et stockage rapides et simples 8

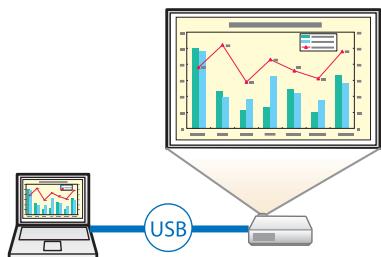

Connexion à l'aide d'un cable USB et projection (USB Display) 8

Correction d'image simple 8

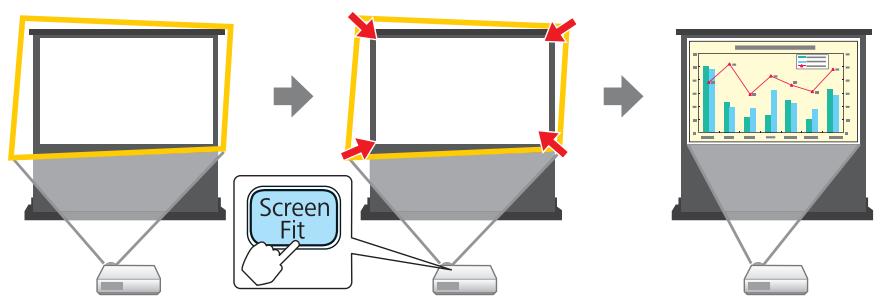

Réglage de l'image projetée pour l'ajuster automatiquement au cadre de l'écran - Screen Fit - (EB-1776W uniquement) 8

Détection des mouvements du projecteur et correction automatique de la distorsion de l'image 9

Fonctions utiles d'agrandissement de vos presenta-tions 9

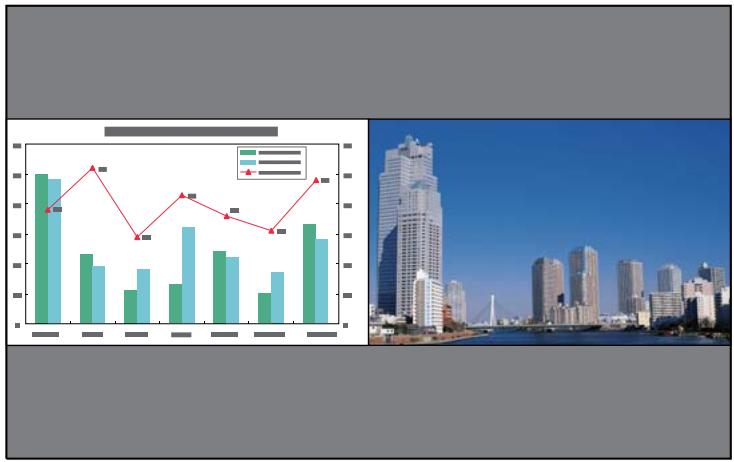

Projection simultanée de deux images (Split Screen) (EB-1776W/EB-1771W/EB-1761W uniquement) 9

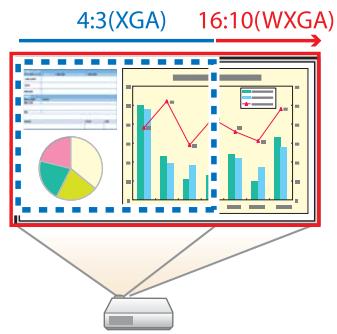

Augmentation du contenu de la projection sur un écran large (WXGA) (EB-1776W/EB-1771W/EB-1761W uniquement) 9

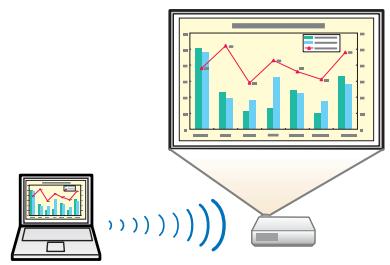

Connexion à un réseau local sans fil et projection d'images à partir de l'écran de l'ordinateur (EB-1776W/EB-1771W/EB-1761W uniquement) 10

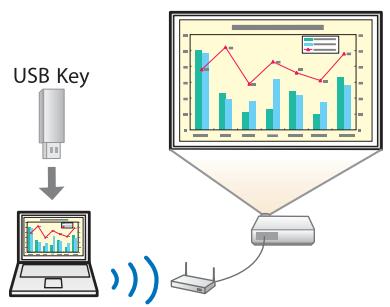

Connexion d'un projecteur et d'un ordinateur sans fil à l'aide de Quick Wireless Connection (EB-1776W/EB-1771W/EB-1761W uniquement) 10

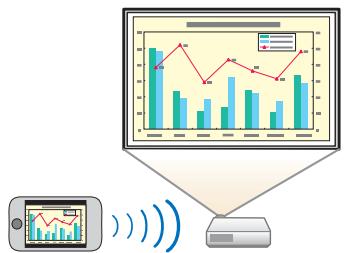

Projection d'images à partir de périhériques portatifs via un réseau (EB-1776W/EB-1771W/EB-1761W uniquement) 10

Connectez un périphérique de stockage USB et projetez des fichiers PDF, des films et des images (Diaporama) 10

Utilisation optimale de la télécommande 10

Mode couleurs optimal pour la projection d/images medicales 11

Noms et fonctions des différentes parties du projecteur 12

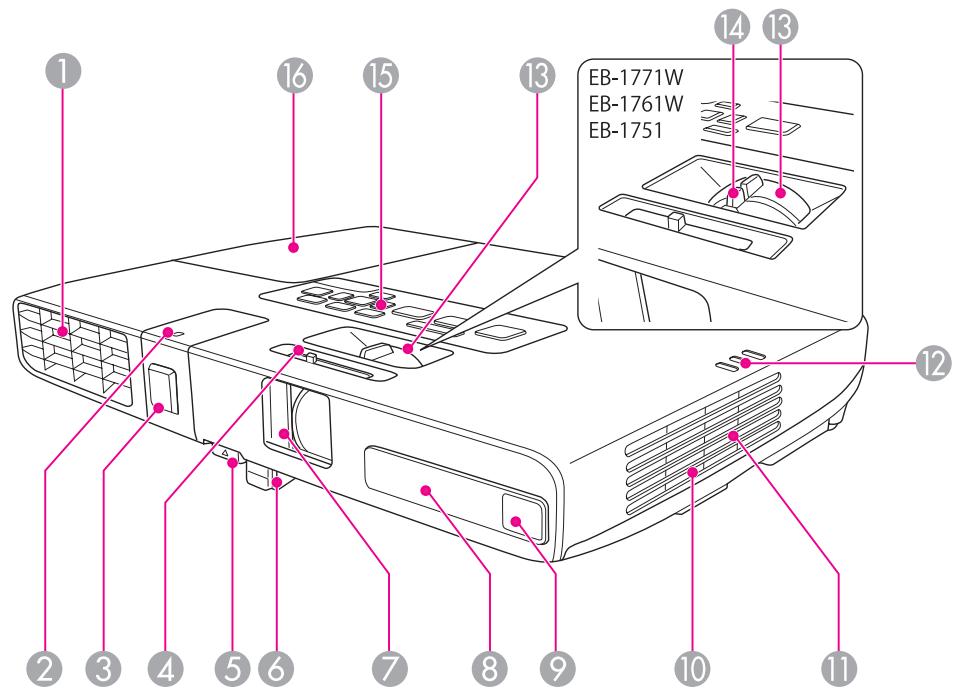

Avant/Dessus 12

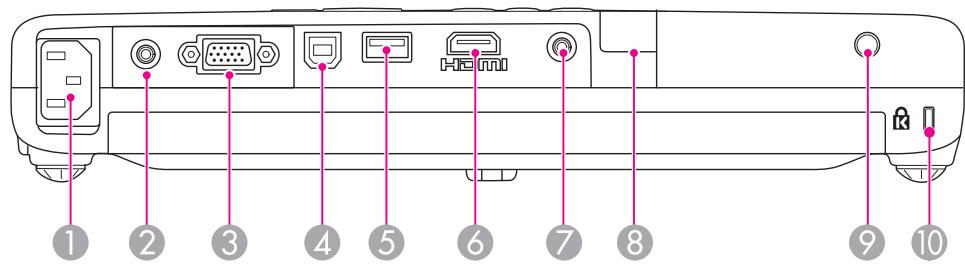

Arriere 13

Dessous 14

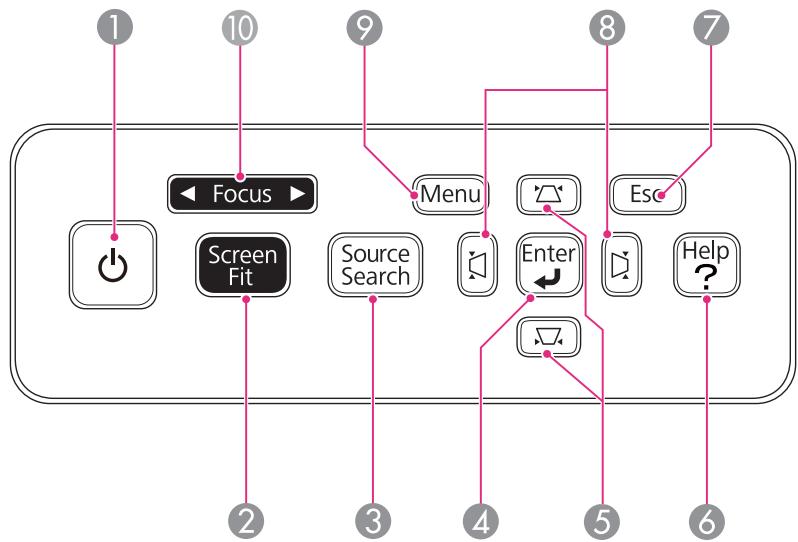

Panneau de commande 15

Télécommande 17

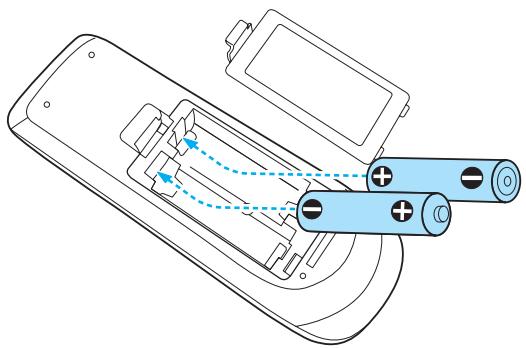

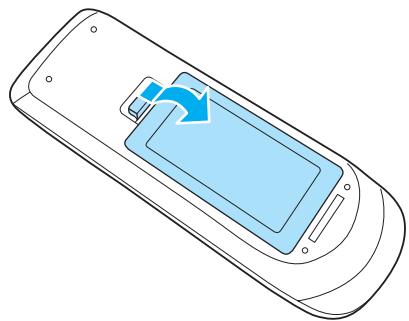

Remplacement des piles de la télécommande 20

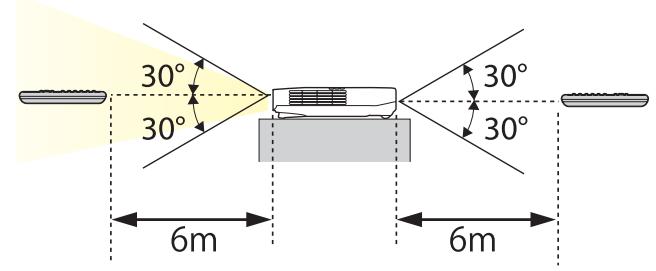

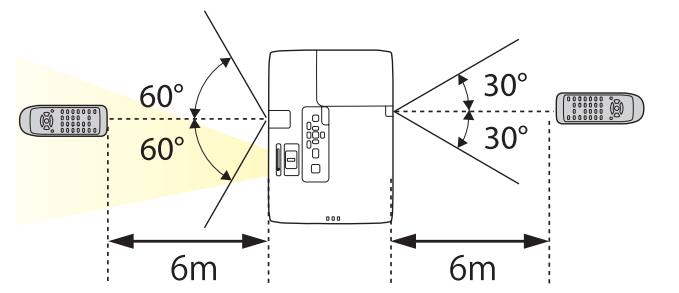

Portee de la telecommande 21

Préparation du projecteur

Installation du projecteur 23

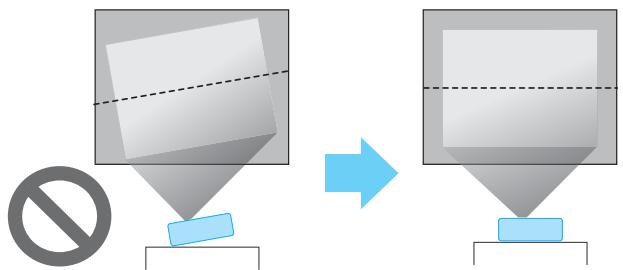

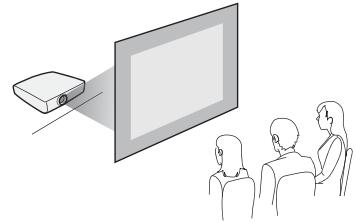

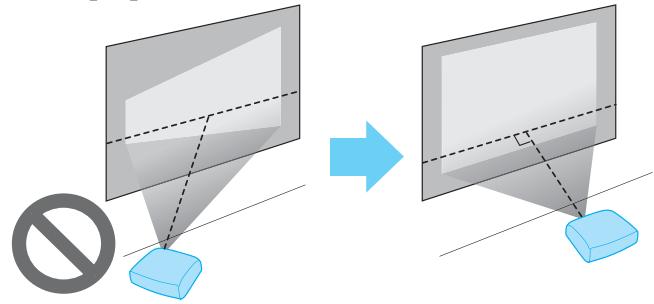

Méthodes d'installation 23

Méthodes d'installation 24

Taille de I'ecran et distance de projection approximative 24

Connexion des équipements 26

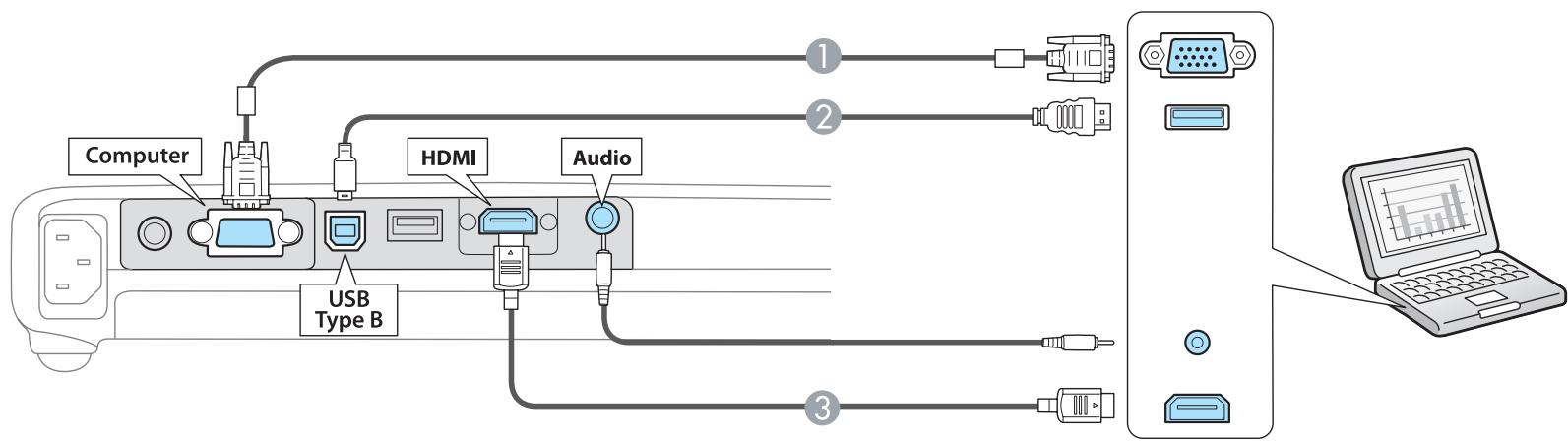

Connexion d'un ordinateur 26

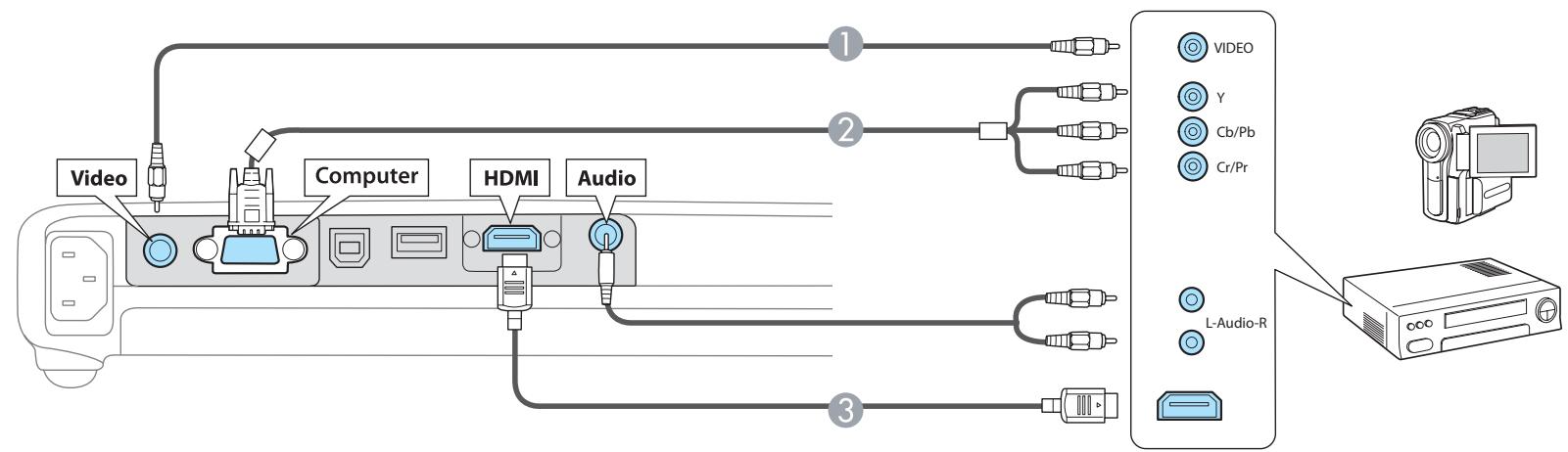

Connexion de sources d'images 27

Connexion de péripériques USB 29

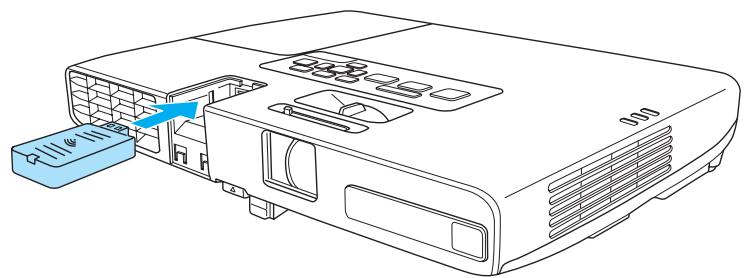

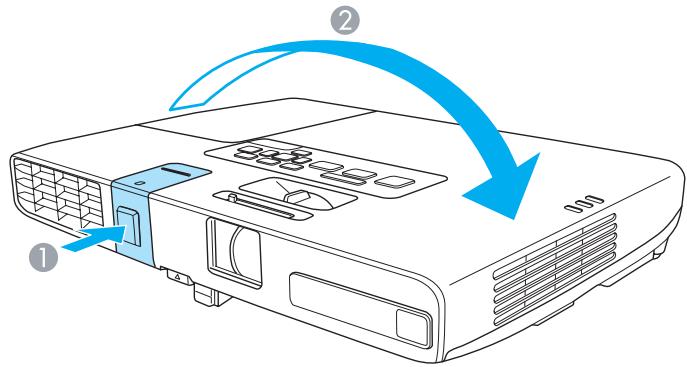

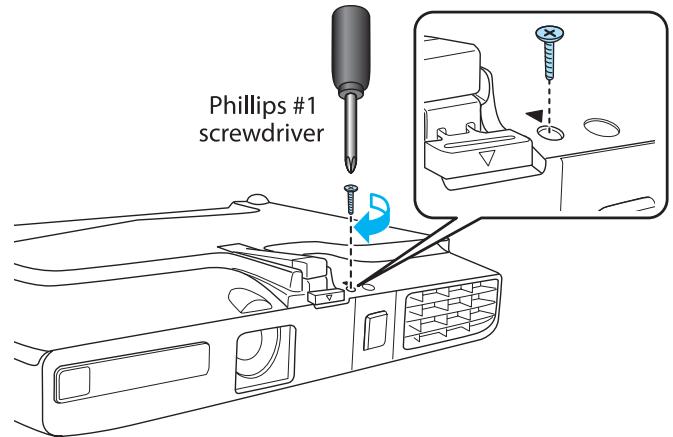

Installation de l'unité réseau sans fil 31

Utilisation standard

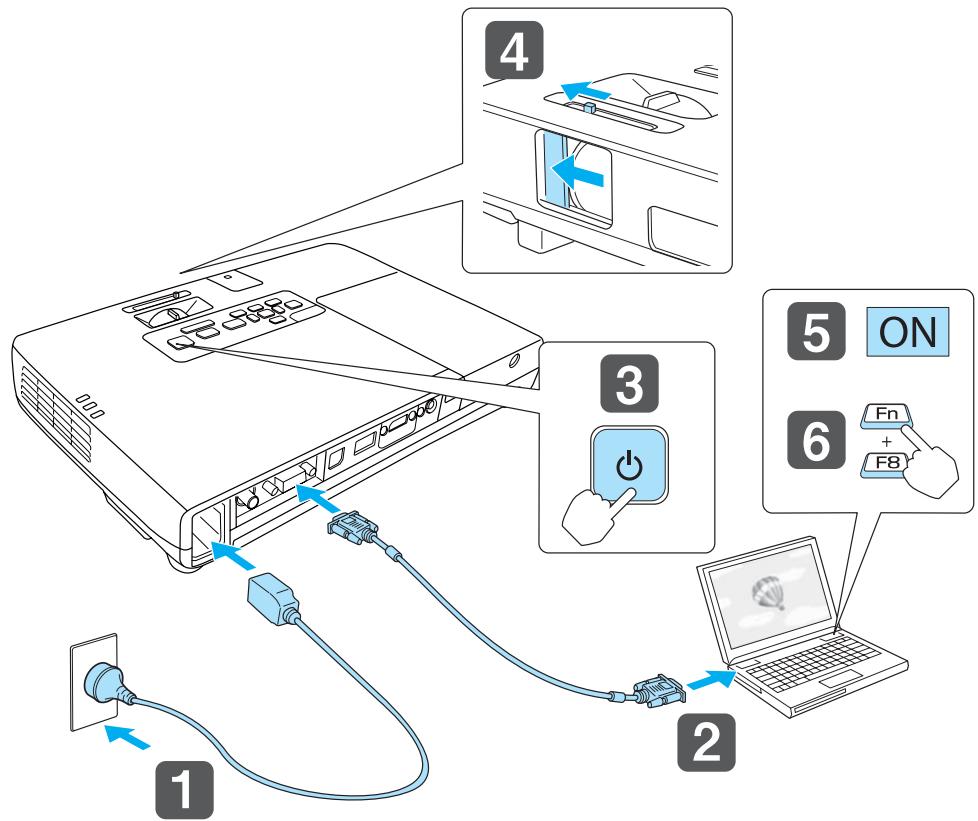

De l'installation à la projection 33

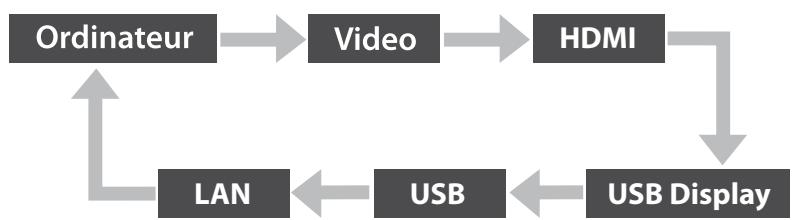

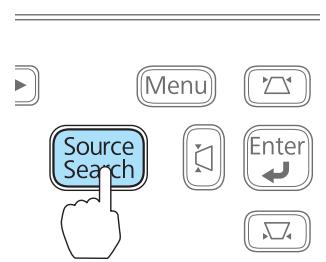

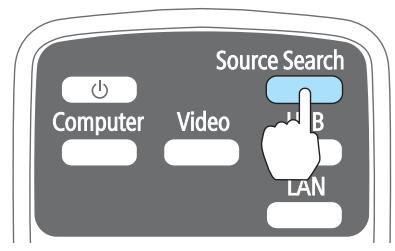

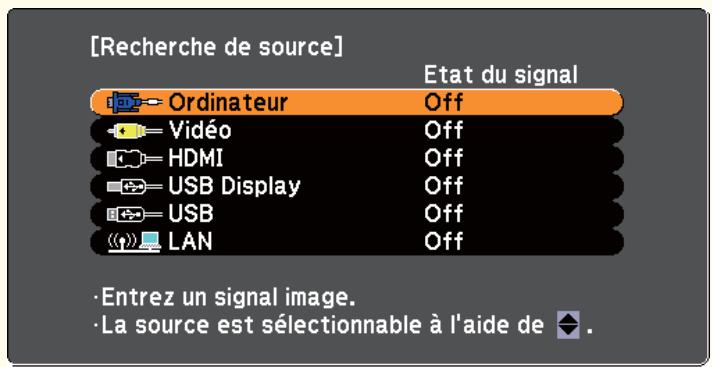

Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source) 34

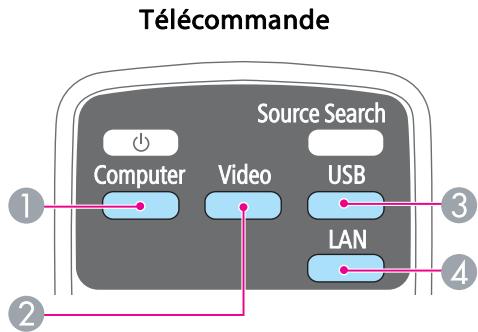

Passage à l'image cible à l'aide de la télécommande 35

Projection avec USB Display 35

Configuration système requise 35

Premiere connexion 36

Désinstallation 37

Réglage des images projetées 39

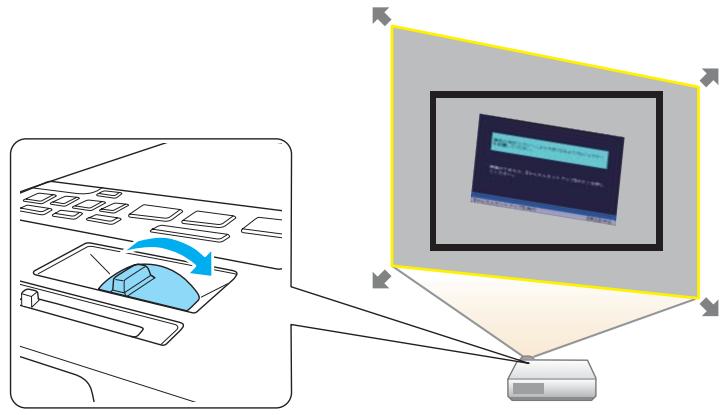

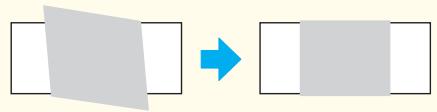

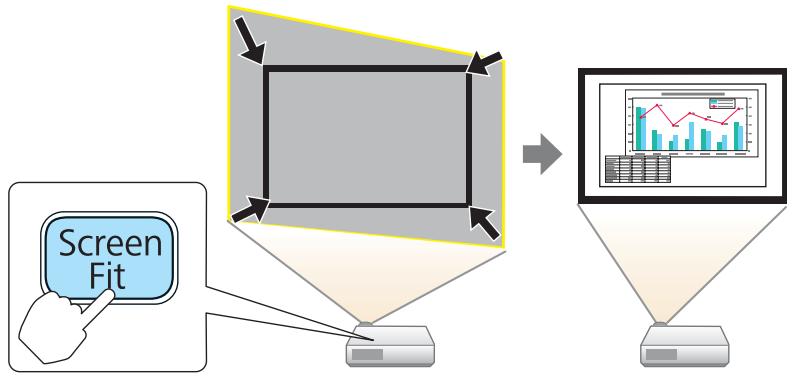

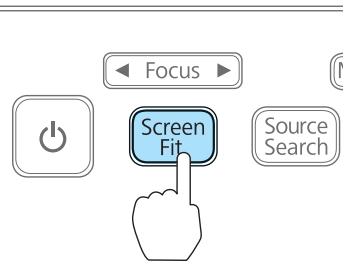

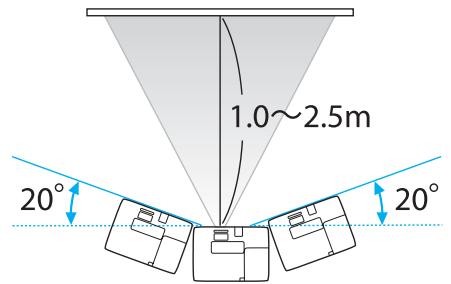

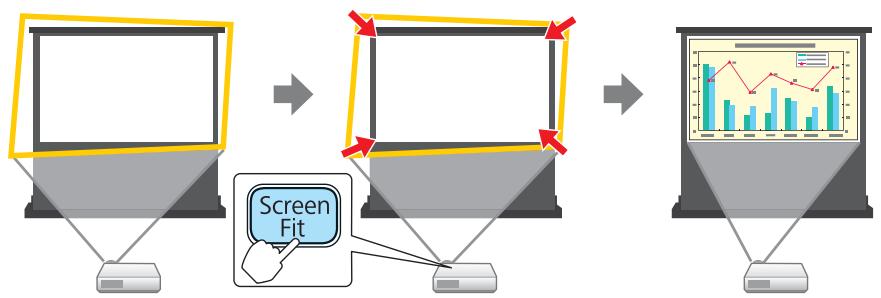

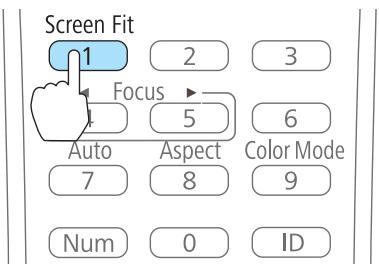

Ajuster automatique dans le cadre de l'écran - Screen Fit - (EB-1776W uniquement) 39

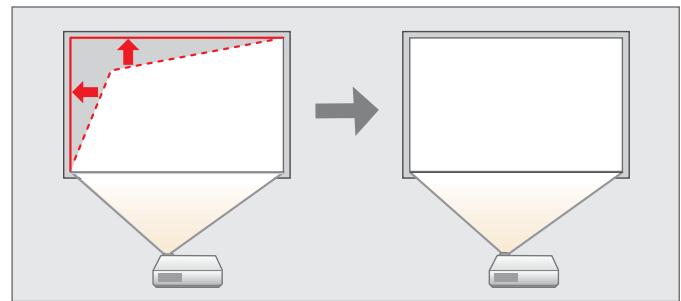

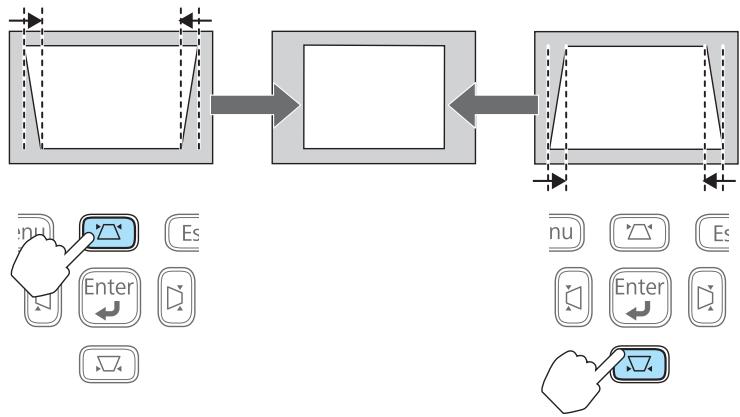

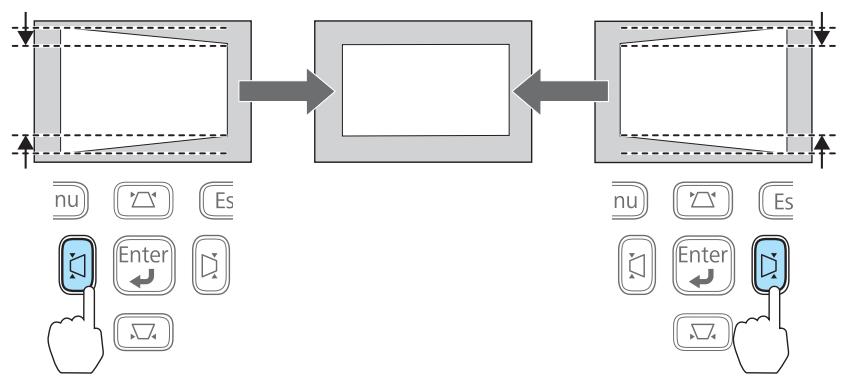

Correction la distorsion trapézoidale 41

Correction automatique - Keystone H/V auto. - (EB-1776W uniquement) 41

Correction automatique - V-Keystone auto. - (EB-1771W/EB-1761W/EB-1751
uniquement) 42

Correction manuelle - H/V-Keystone manuelle - 42

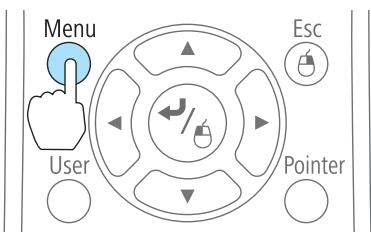

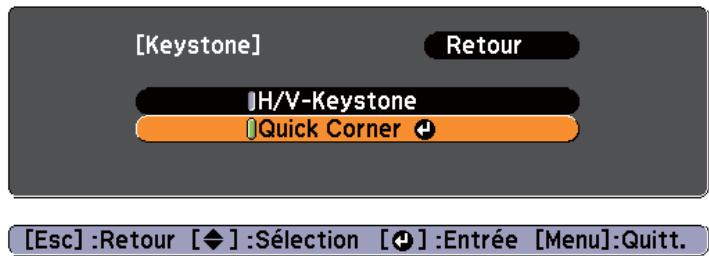

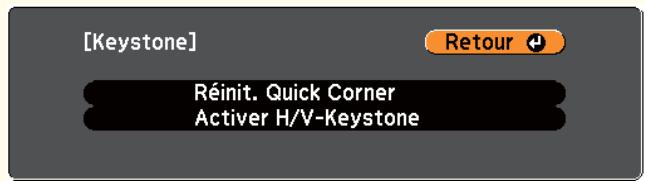

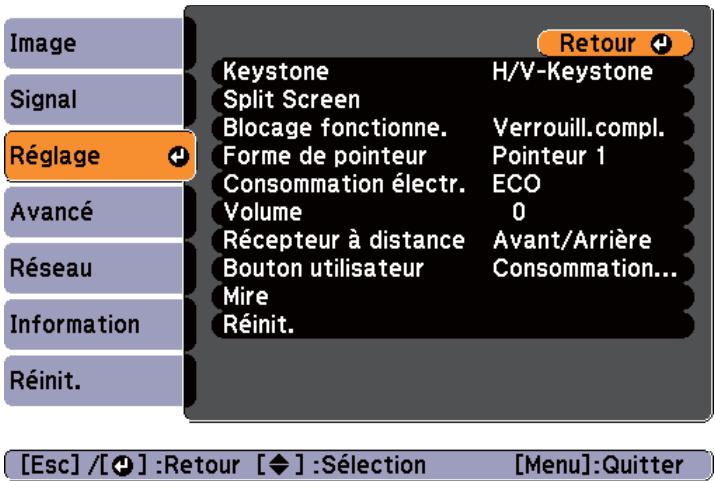

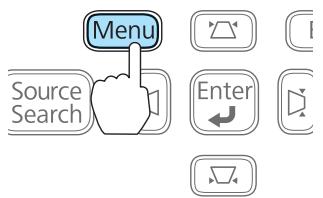

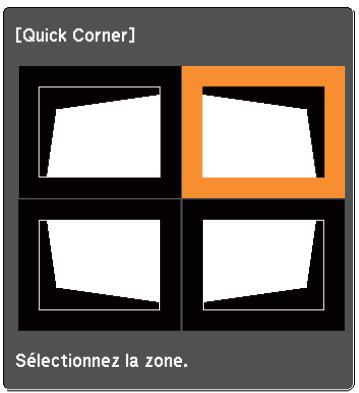

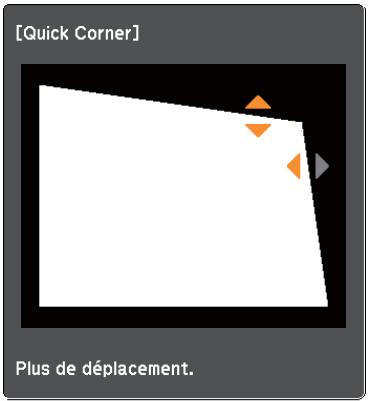

Correction manuelle - Quick Corner 43

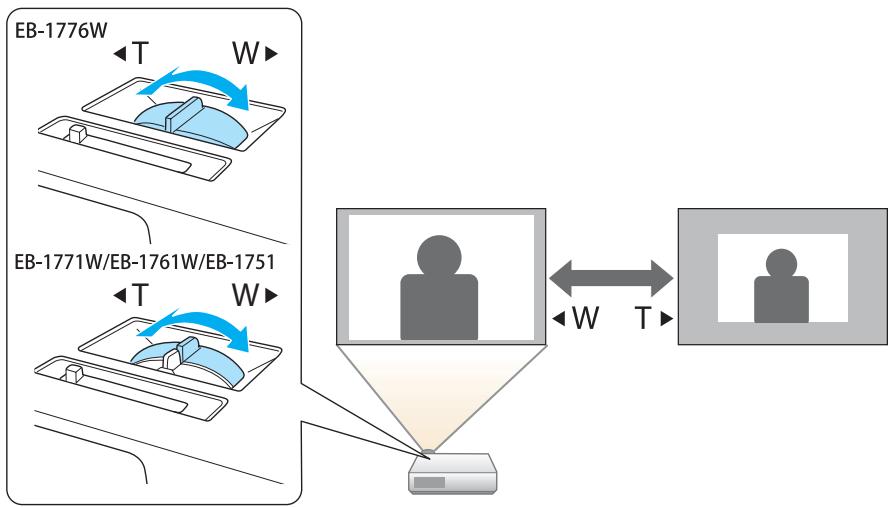

Réglage de la taille de l'image 45

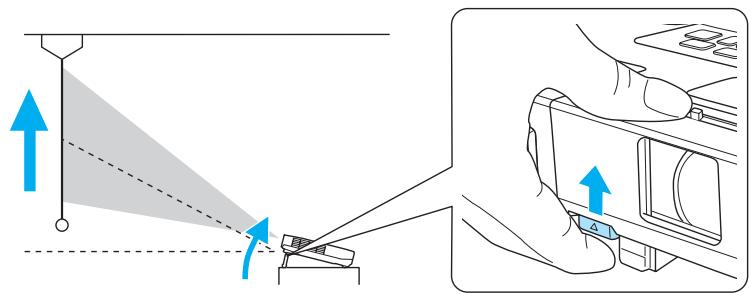

Réglage de la position de l'image 45

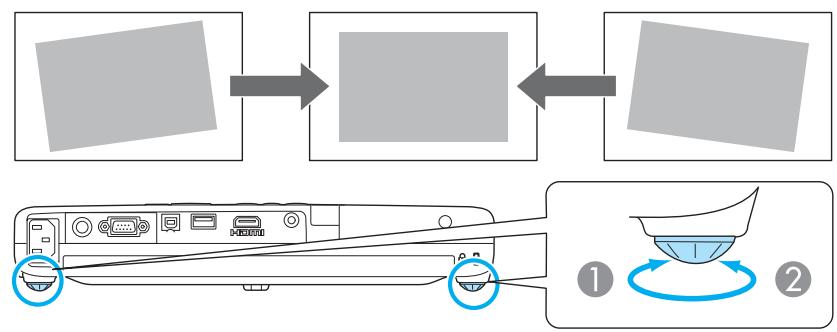

Réglage de l'inclinaison horizontale 46

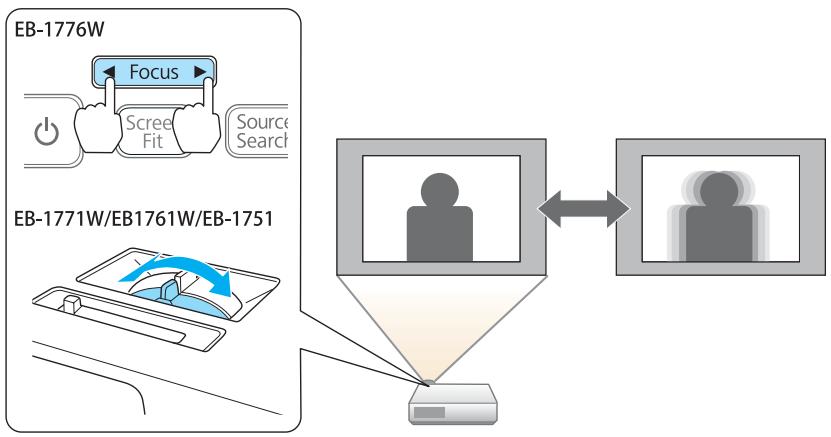

Correction de la mise au point 46

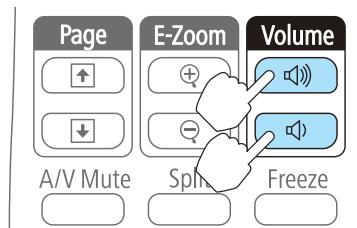

Réglage du volume 46

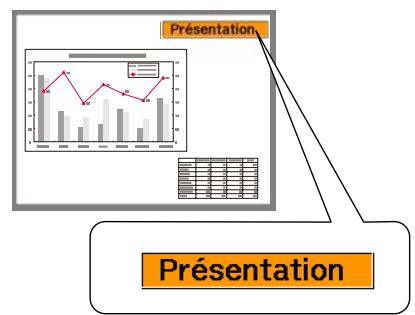

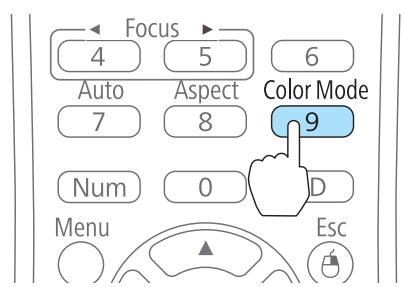

Selection de la qualité de projection (seLECTION du Mode couleurs) 47

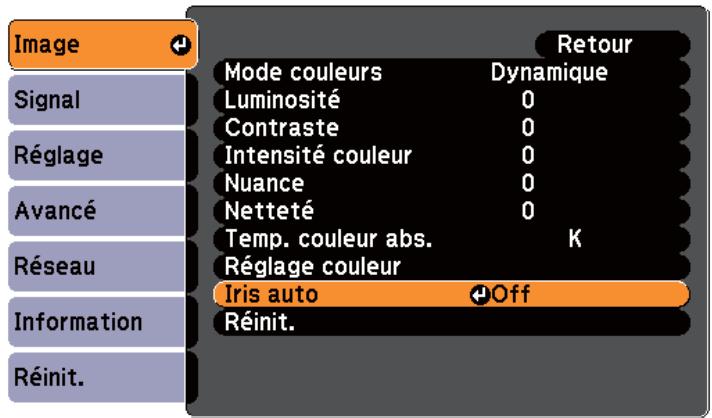

Réglage de l'Iris auto 48

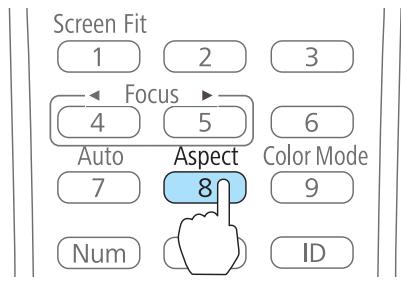

Modification du rapport L/H de l'image projetée 49

Méthodes de modification 49

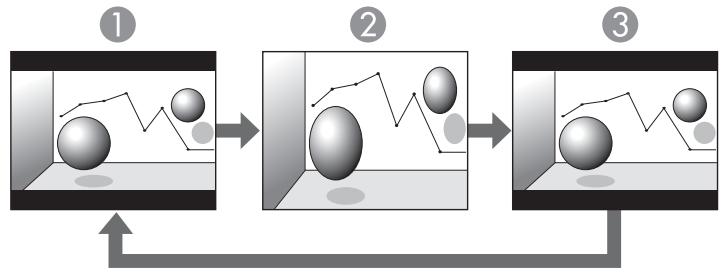

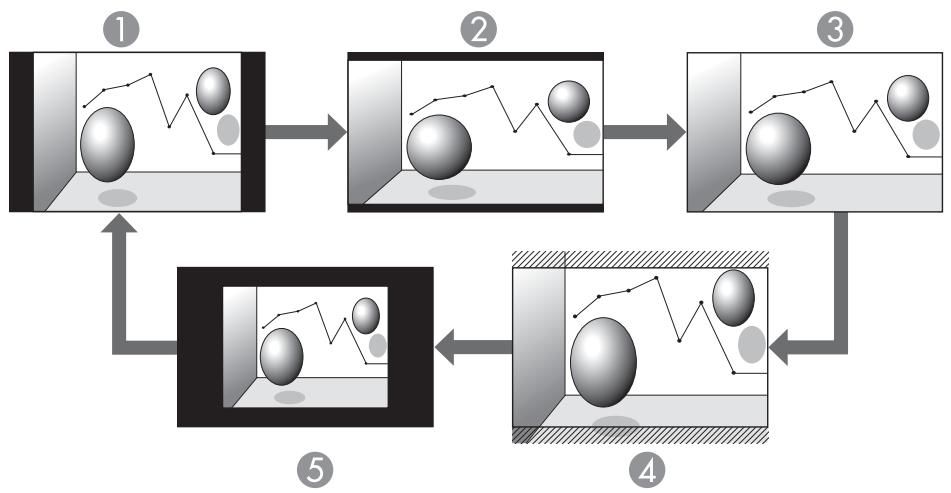

Modification du rapport L/H des images provenant d'équipements video ou du port HDMI 49

Modification du rapport L/H pour les images d'ordinateurs 50

Fonctions Utilities

Fonctions de projection 53

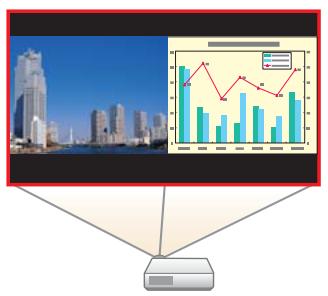

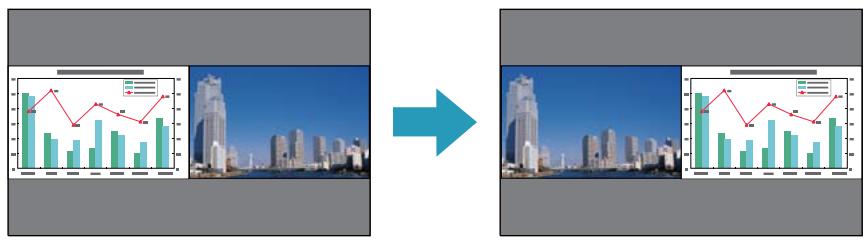

Projection simultanée de deux images (Split Screen) (EB-1776W/EB-1771W/EB-1761W uniquement) 53

Sources d'entrée pour la projection Split Screen 53

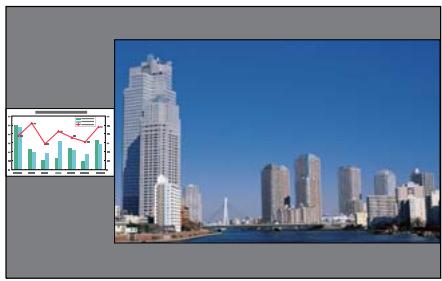

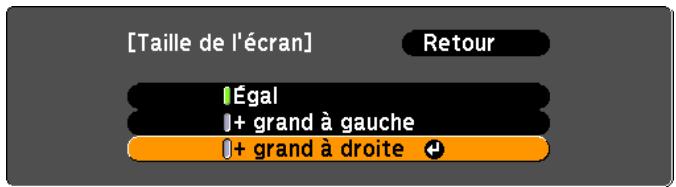

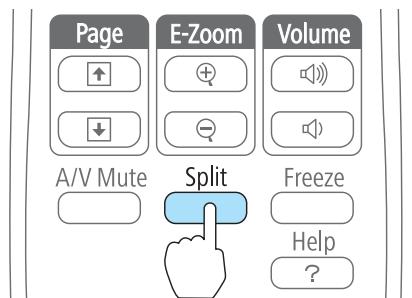

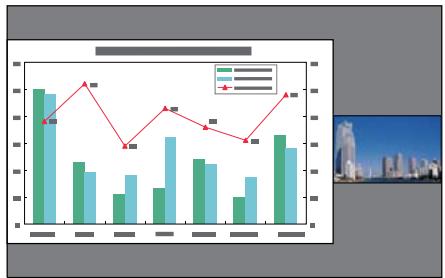

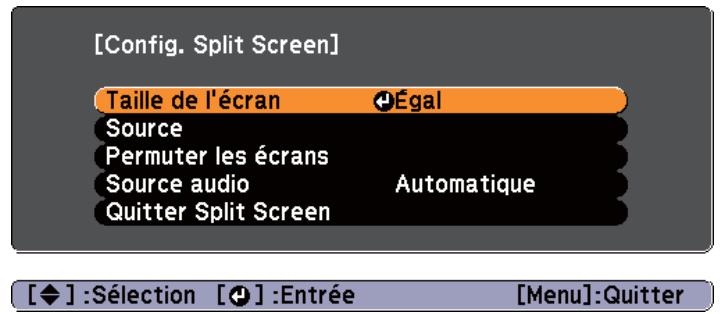

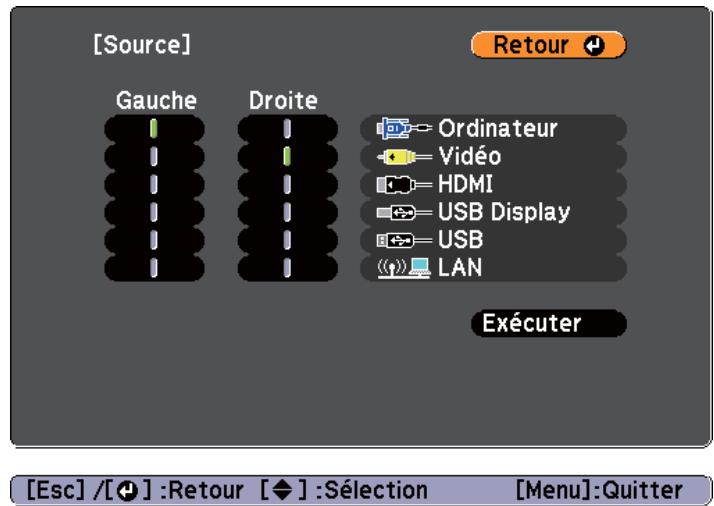

Procedures de fonctionnement 53

Contraintes liees à la projection sur écran divisé 55

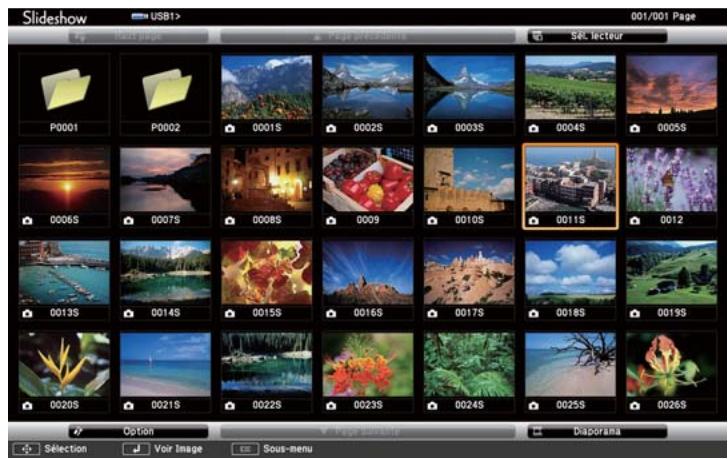

Projection sans ordinateur (Diaporama) 56

Caracteristiques des fichiers pouvant etre projetés à l'aide d'un Diaporama . 56

Exemples de diaporama 57

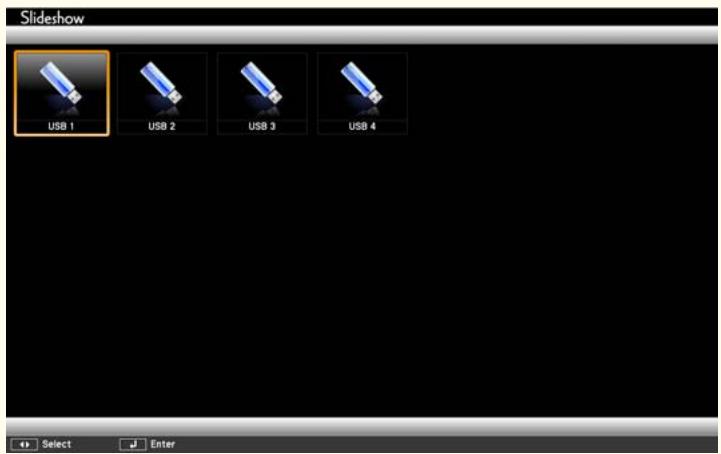

Méthodes d'utilisation d'un Diaporama 57

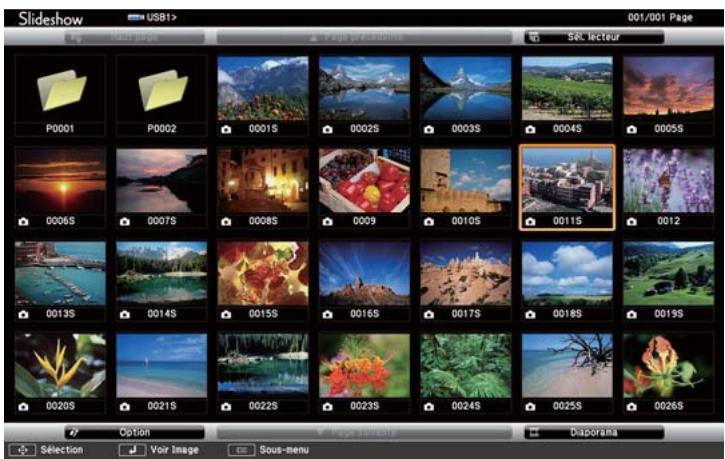

Projection d'images ou de films 60

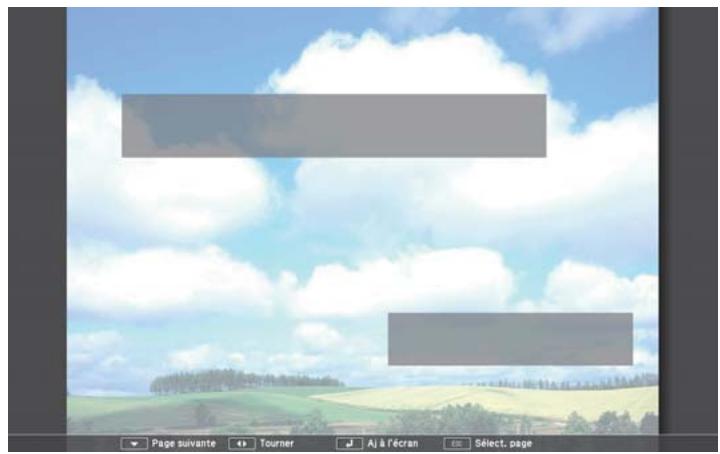

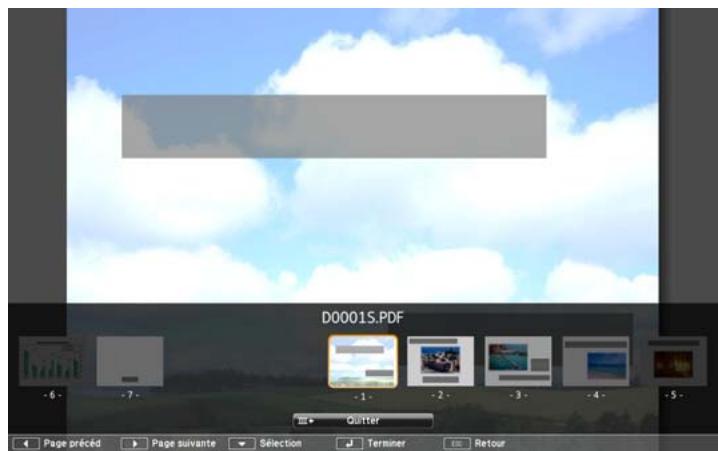

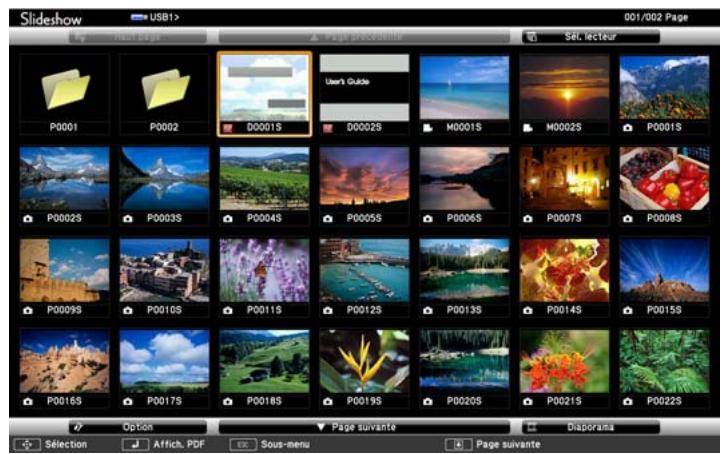

Projection de fichiers PDF (EB-1776W/EB-1771W/EB-1761W uniquement) . . . . . 60

Projection des fichiers image d'un dossier en série (Diaporama) 63

Lecture d'un scenario 63

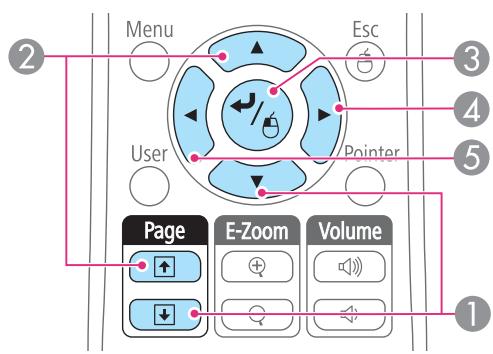

Opérations lors de la lecture d'un scenario 63

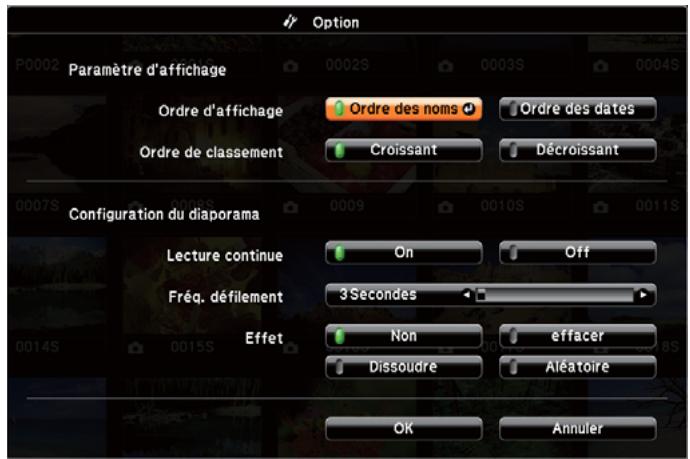

Paramètres d'affichage des fichiers image et paramètres de fonctionnement du Diaporama 64

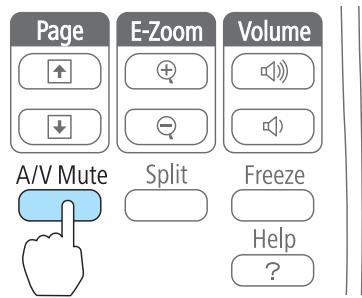

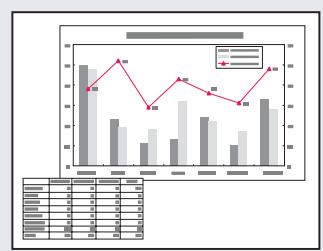

Arrêt momentané de l'image et du son (Pause A/V) 65

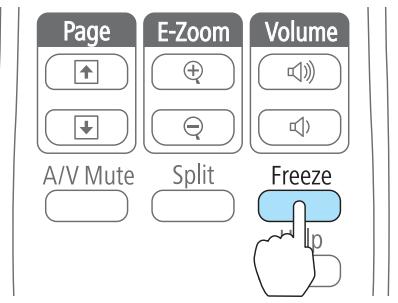

Arrêt sur image (Gel) 65

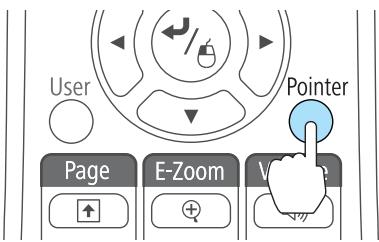

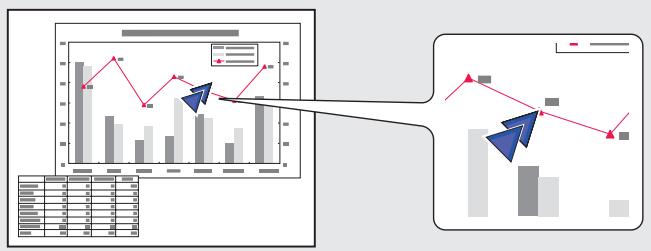

Fonction Pointeur (Pointeur) 66

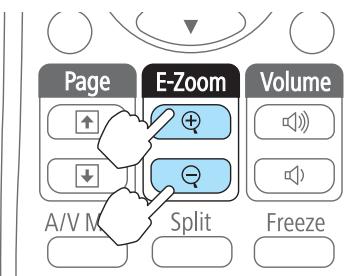

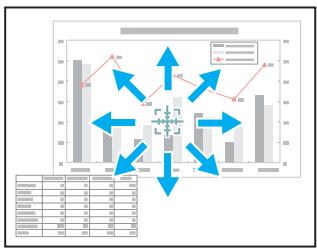

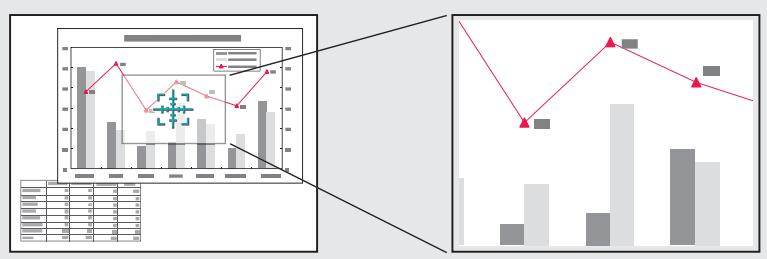

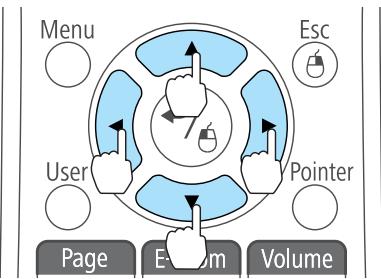

Agrandissement d'une partie de l'image (E-Zoom) 67

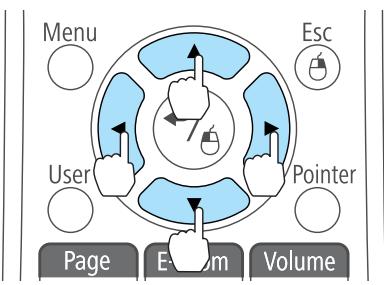

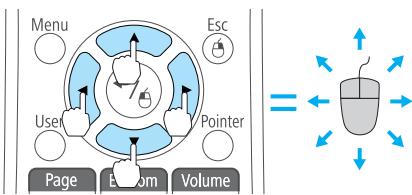

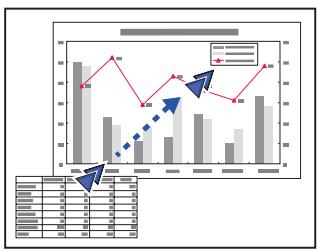

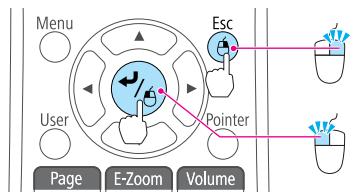

Utilisation de la télécommande pour contrôle le pointeur de la souris (Souris Sans Fil) 68

Correction de la différence de couleur pendant la projection à partir de plusieurs projecteurs 69

Synthese de la procedure de correction 70

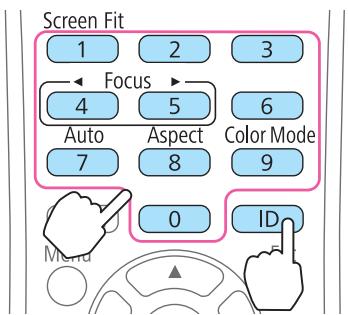

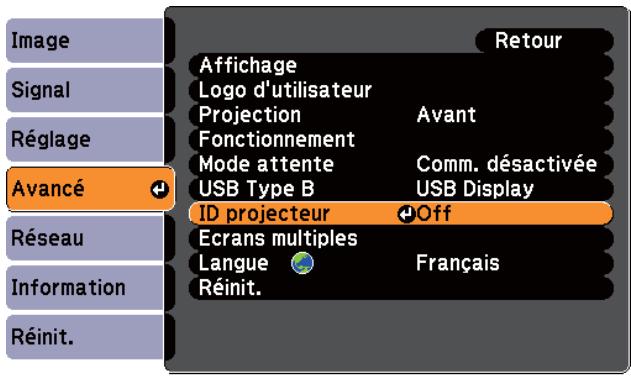

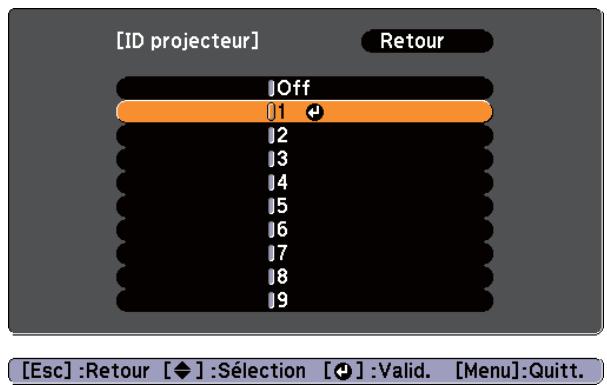

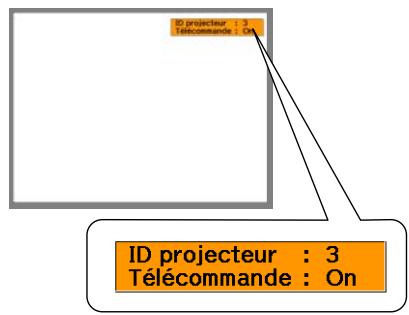

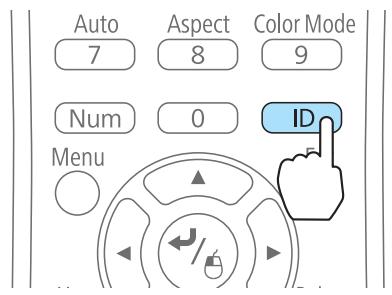

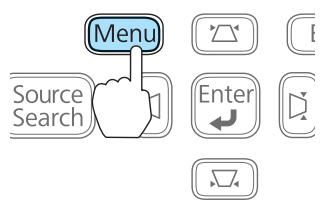

Définition d'un ID et'utilisation de la télécommande 70

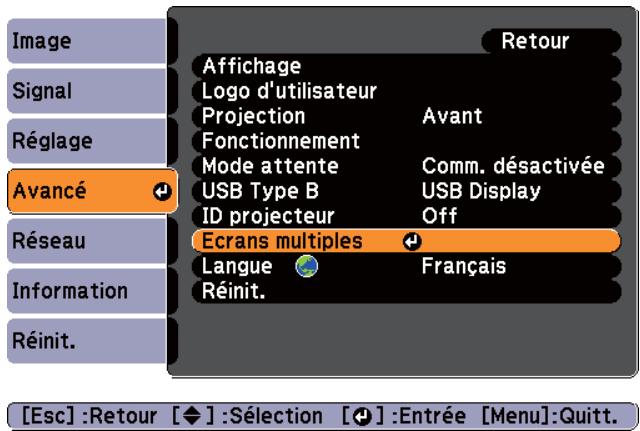

Correction 72

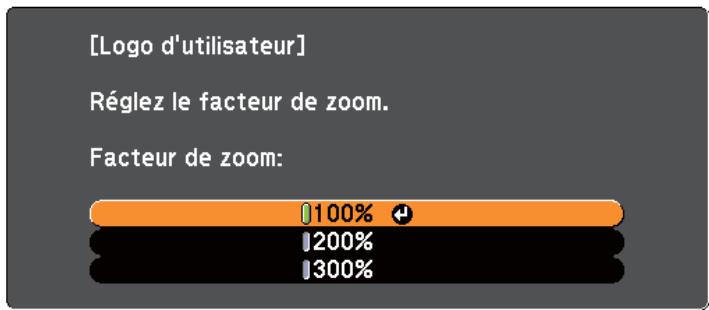

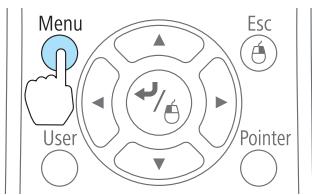

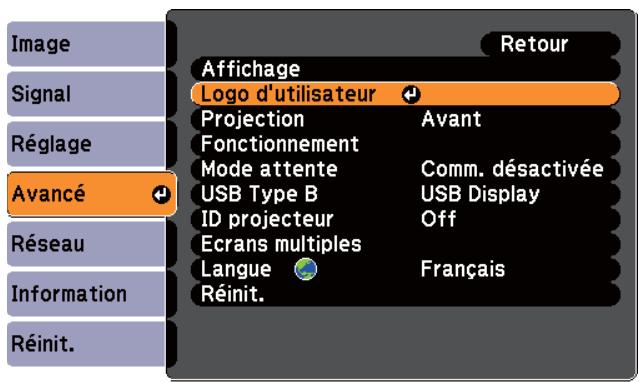

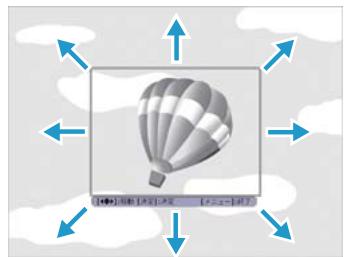

Enregistrement d'un logo d'utilisateur 73

Fonctions de Sécurité 76

Gestion des utilisateurs (Mot de passage protégé) 76

Types de la fonction Mot de passage protégé 76

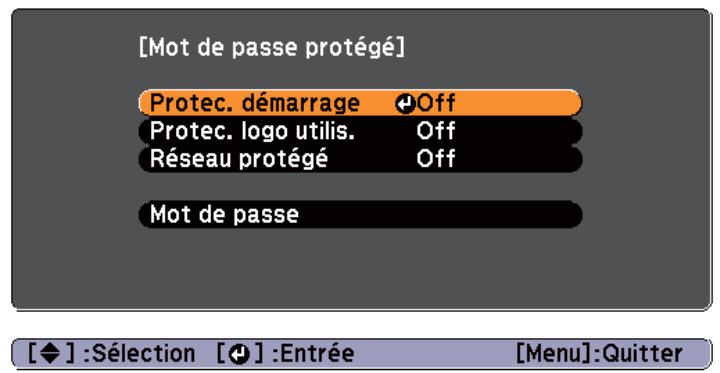

Réglage de la fonction Mot de passage protégé 76

Saisiedu mot de passage 77

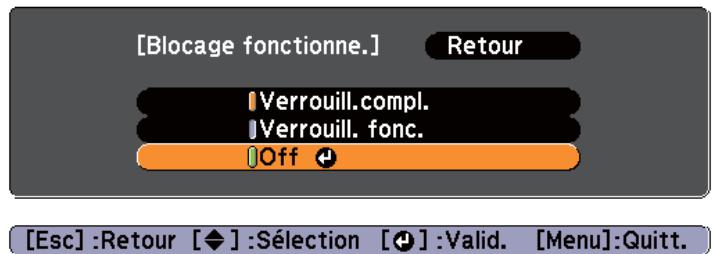

Verrouillage des touches de Fonctionnement (Blocage Fonctionne.) 78

Systèmes de sécurité 80

Menu Configuration

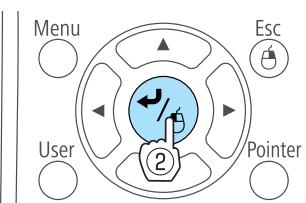

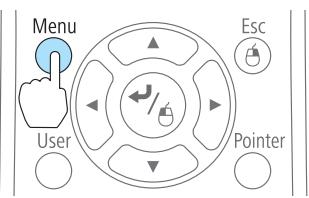

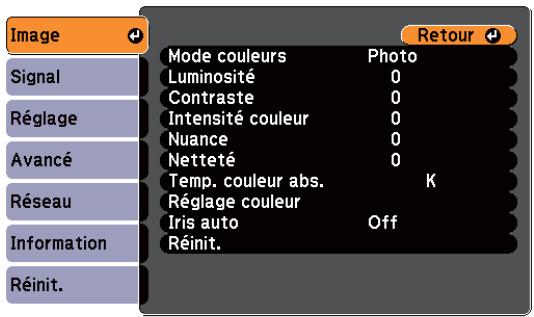

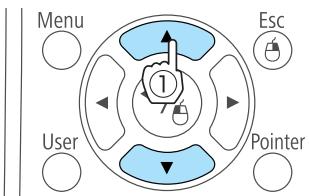

Utilisation du menu Configuration 82

Listedes Fonctions 83

Tableau du menu Configuration 83

MenuRéseau (EB-1776W/EB-1771W/EB-1761Wuniquement) 84

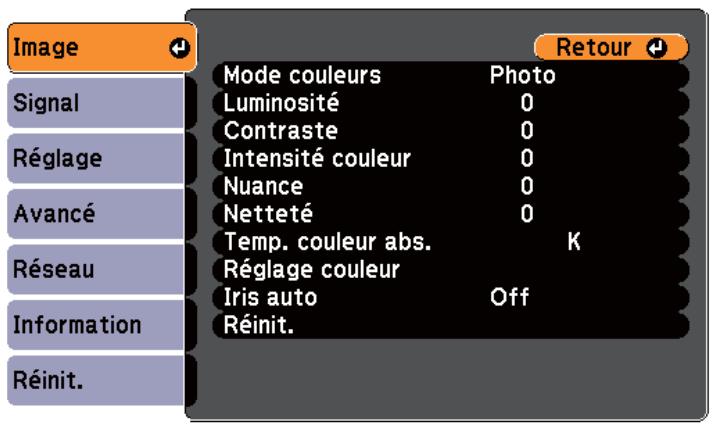

Menu Image 86

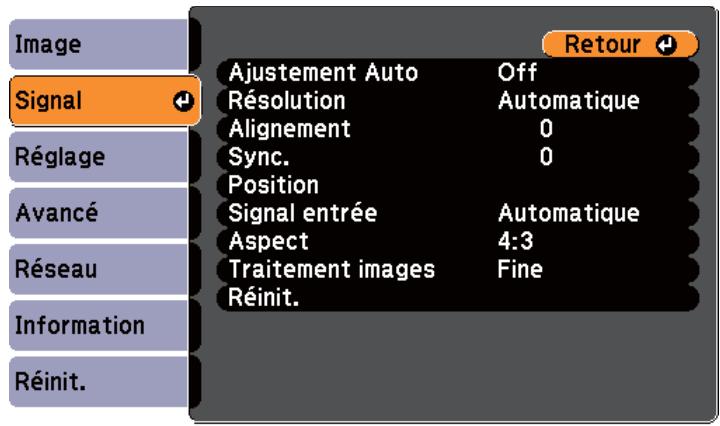

Menu Signal 87

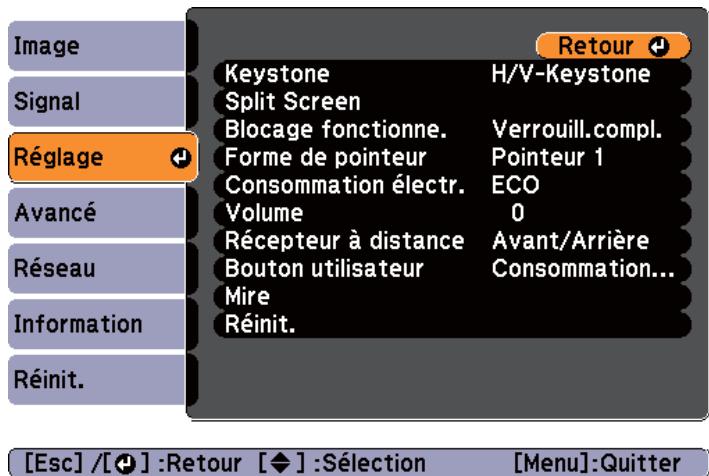

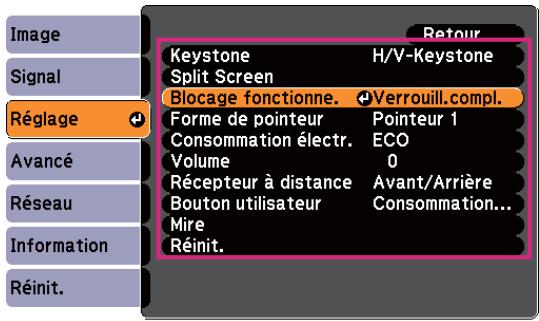

Menu Reglage 88

Menu Avance 90

MenuRéseau (EB-1776W/EB-1771W/EB-1761Wuniquement) 92

Remarques sur l'utilisation du menu Réseau 92

Fonctions du clavier virtuel 93

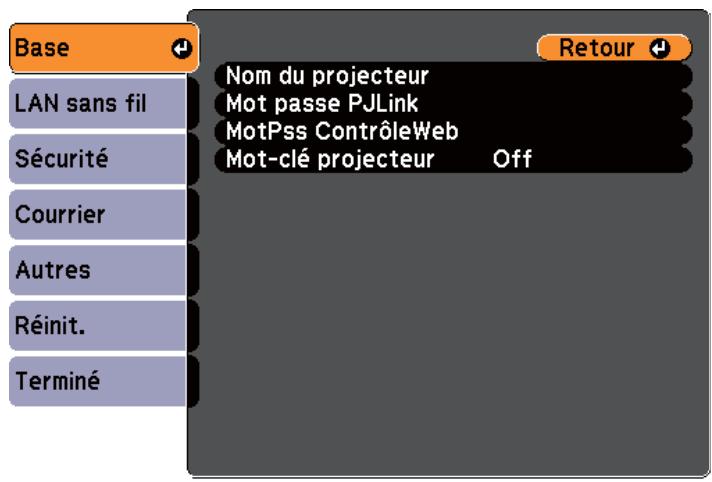

Menu Base 94

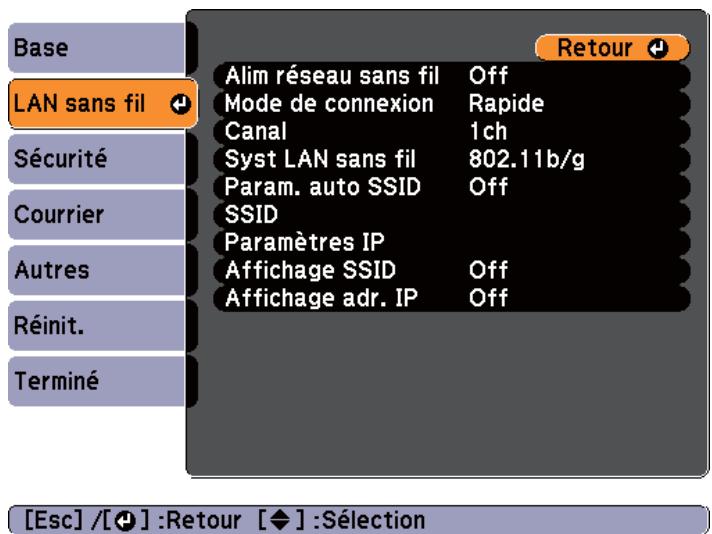

Menu LAN sans fil 95

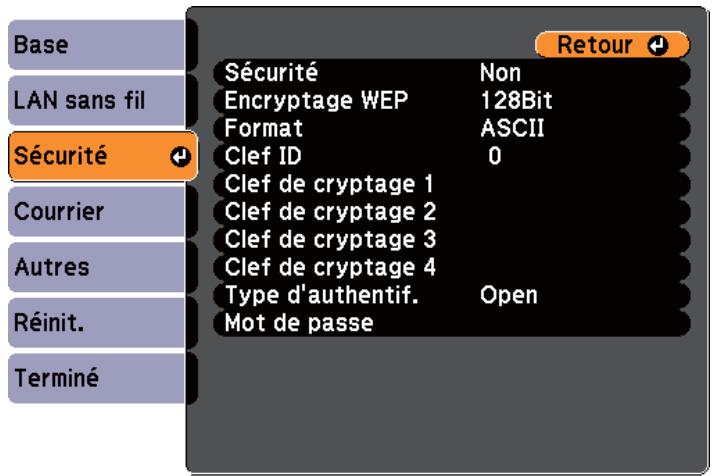

Menu Sécurité 96

Menu Courrier 97

Menu Autres 99

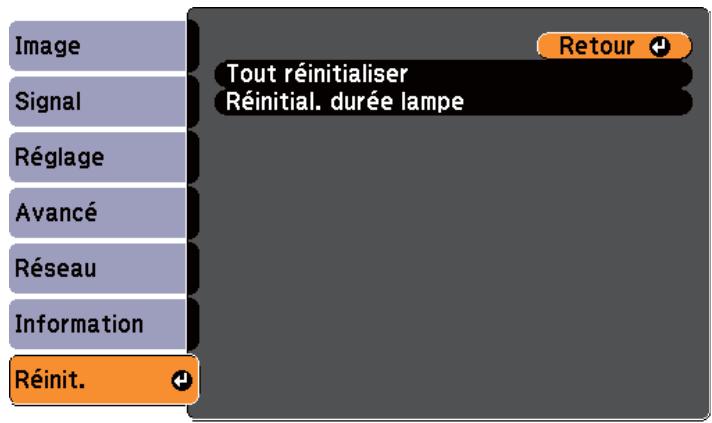

MenuReinit. 99

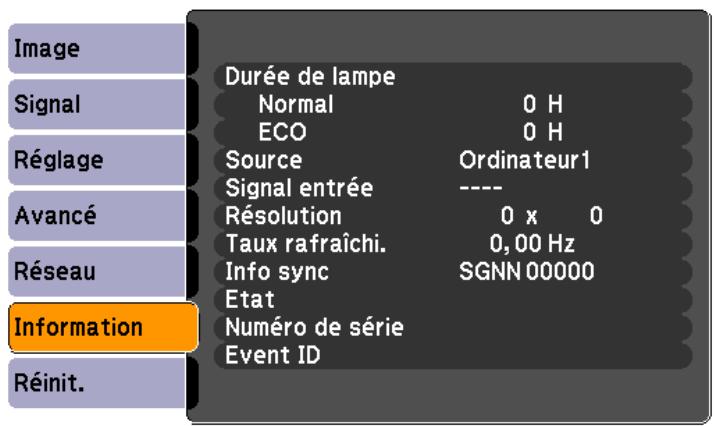

Menu Information (Affichage uniquely) 100

MenuReinit. 101

Dépannage

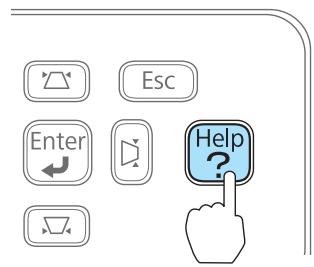

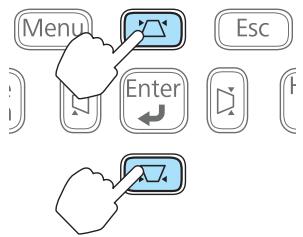

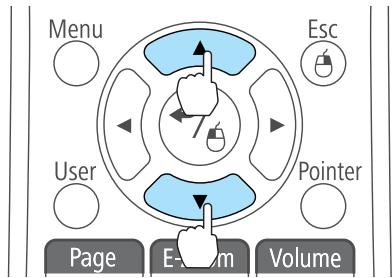

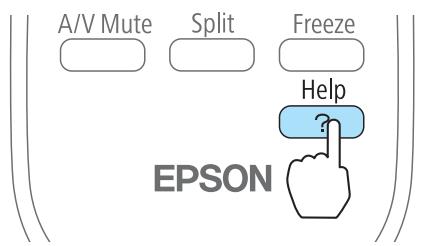

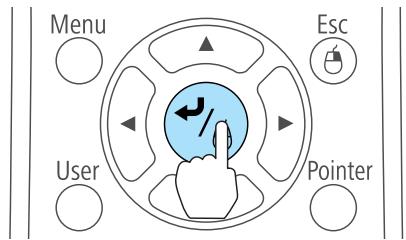

Utilisation de l'aide 103

Dépannage 105

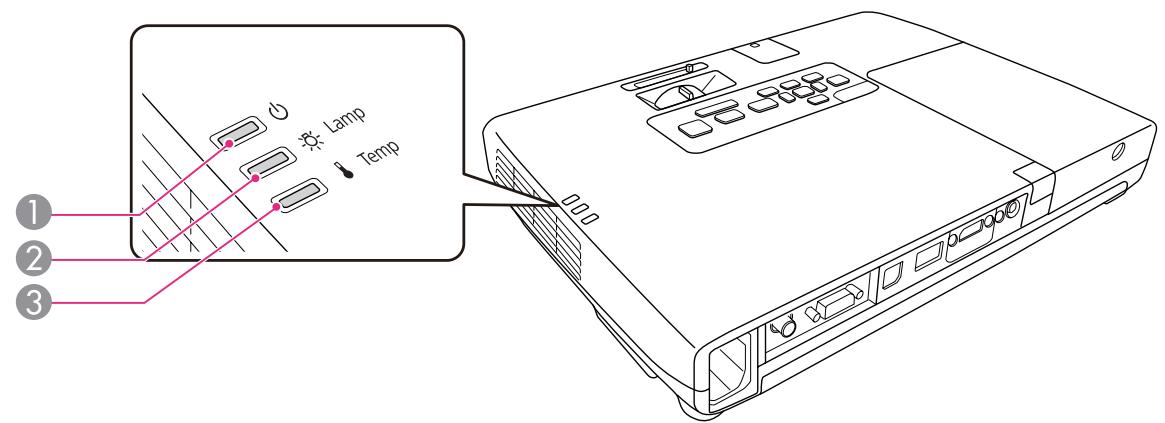

Signification des témoins 105

Si les témoins ne fournissent aucune indication utile 108

Problèmes relatifs aux images 109

Aucune image n'est visible 109

Les images animées ne sont pas affichées 110

La projection s'arrête automatique 110

Le message Non Supporté est affché 111

Le message Pas de Signal est affiché 111

Les images sont floues, troubles ou déformées 112

Les images subissant des interférences ou une distorsion 112

L'image est tronquée (trop grande) ou trop petite, son rapport n'est pas correct ou

Les couleurs de l'imagne ne sont pas correctes 114

Les images sont sombres 115

Problèmes au démarrage de la projection 115

Le projecteur ne s'allume pas 115

Autres problèmes 116

Aucun son n'est émis, ou le son est très faible 116

La telecommande ne fonctionne pas 117

Je veux modifier la langue des messages et des menus 117

Vou ne receivez pas d'e-mail, même si un problème est rencontre sur le projecteur (EB-1776W/EB-1771W/EB-1761W uniquement) 118

Les noms de fichiers image ne s'affichent pas correctement dans le diaporama 118

Impossible de modifier les réglages à l'aide d'un navigateur Web 118

Maintenance

Nettoyage 120

Nettoyage de l'extérieur du projecteur 120

Nettoyage de l'objectif 120

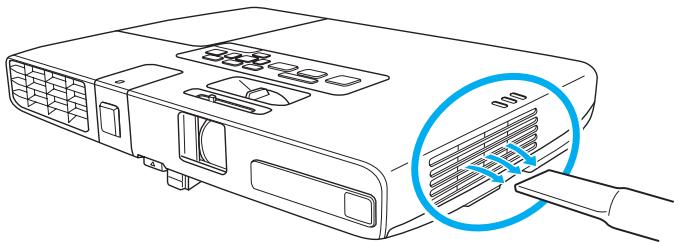

Nettoyage du filtré à air 120

Remplacement des Consommables 122

Remplacement de la lampe 122

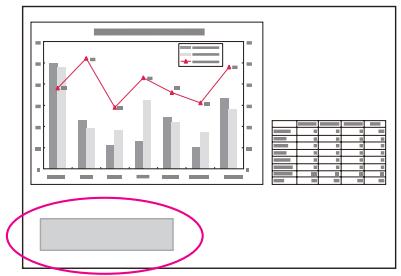

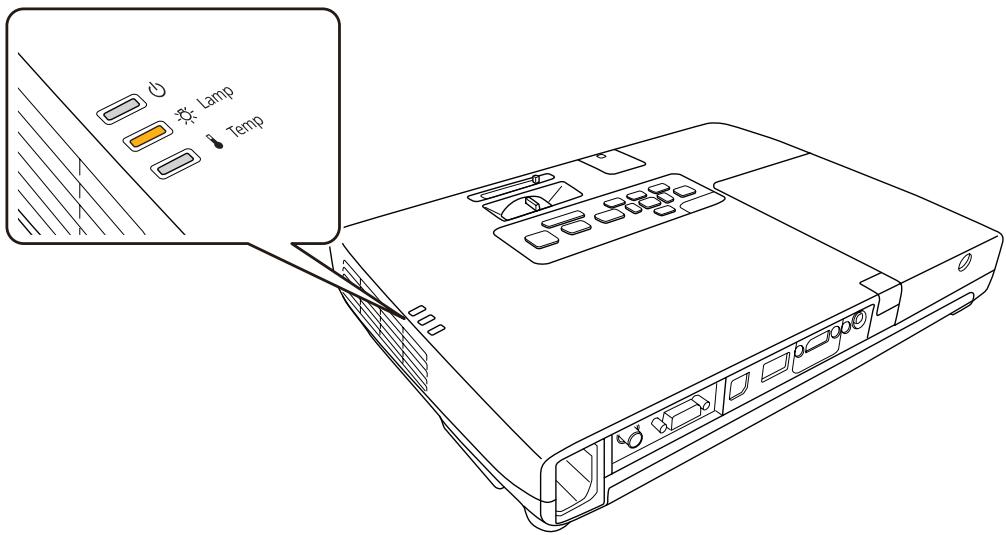

Péridicité de remplacement de la lampe 122

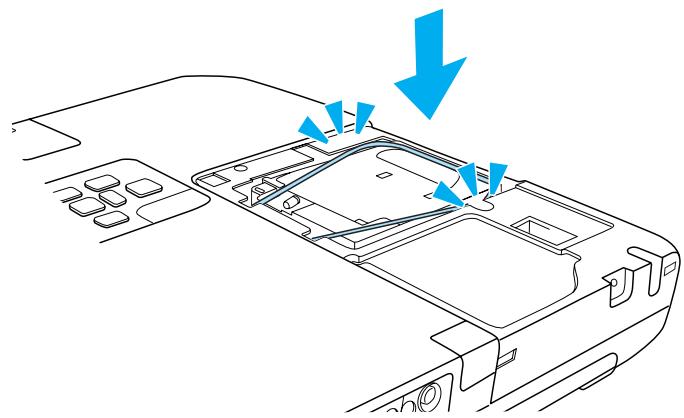

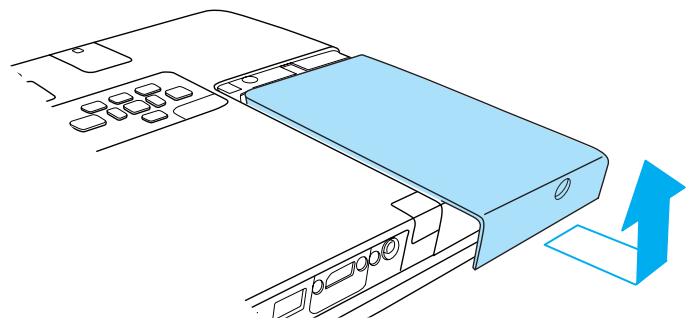

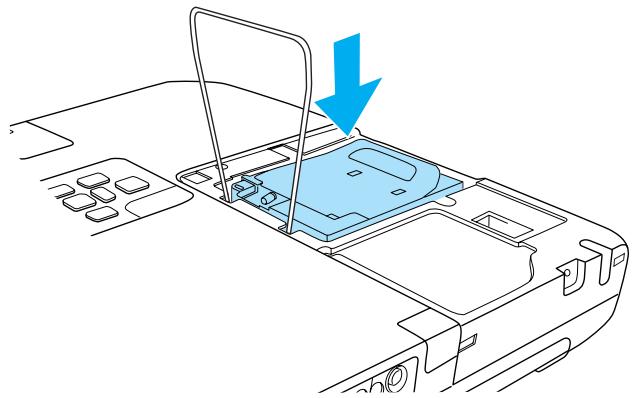

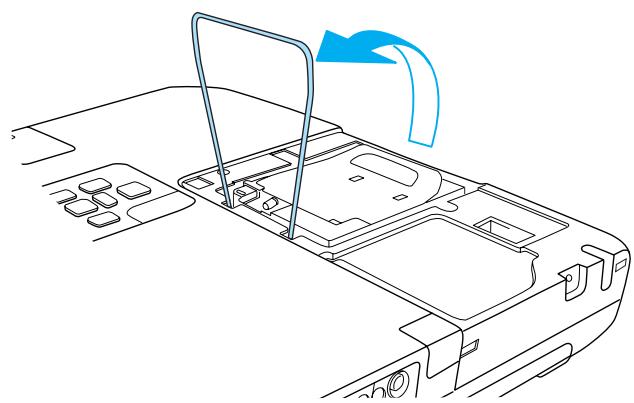

Procedure de remplacement de la lampe 123

Réinitialisation de la Durée de lampe 125

Remplacement du filtré à air 126

Péridicité de remplacement du filtré à air 126

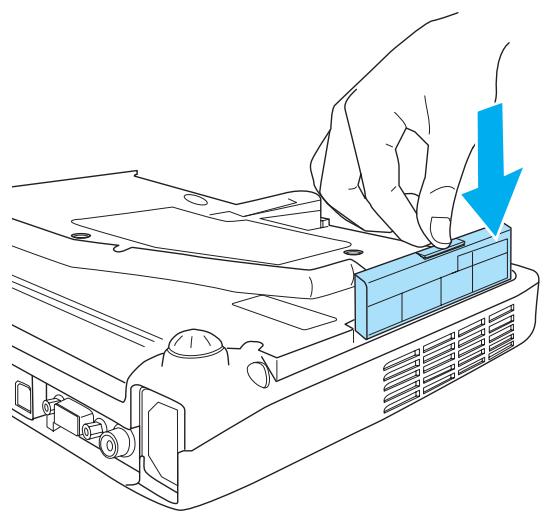

Procedure de remplacement du filtré à air 126

Annexe

Logiciels utiles 129

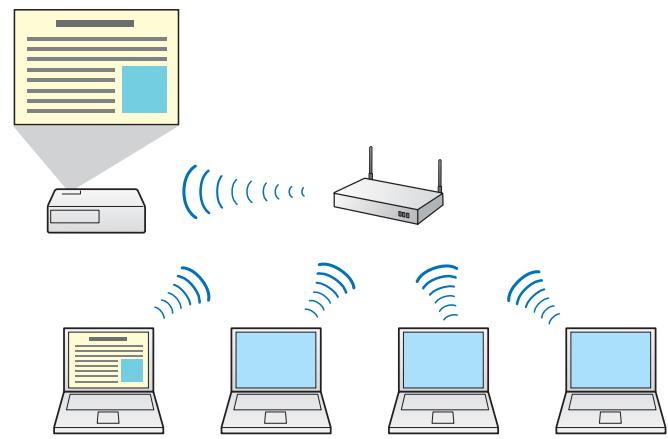

EasyMP Network Projection(EB-1776W/EB-1771W/EB-1761W uniqueness) 129

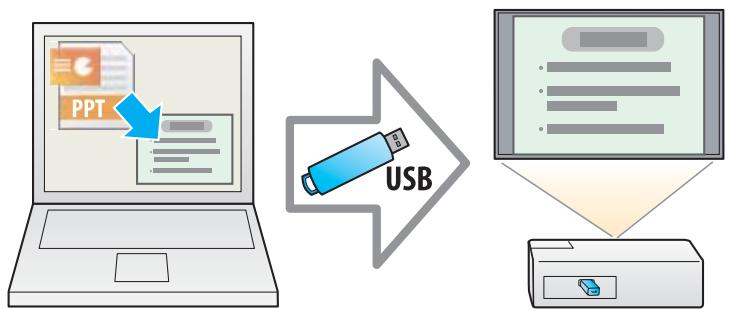

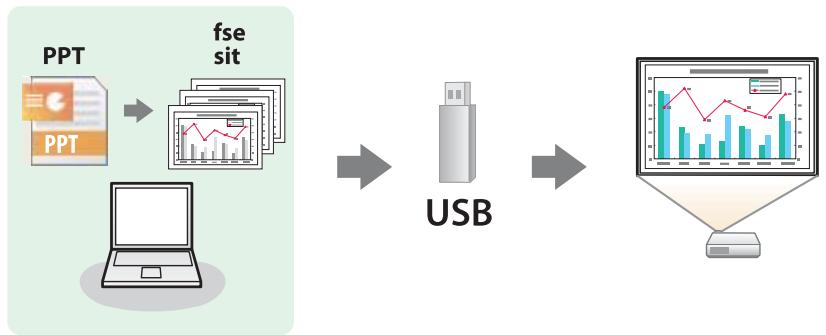

EasyMP Slide Converter 129

EasyMP Monitor(EB-1776W/EB-1771W/EB-1761W unique) 129

Accessoires en Option et Consommables 130

Accessoires en option 130

Consommables 131

Surveillance et contrôle (EB-1776W/EB-1771W/EB-1761W uniquement) 132

Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) 132

Configuration du projecteur 132

Affichage de I'ecran Contrôle Web 132

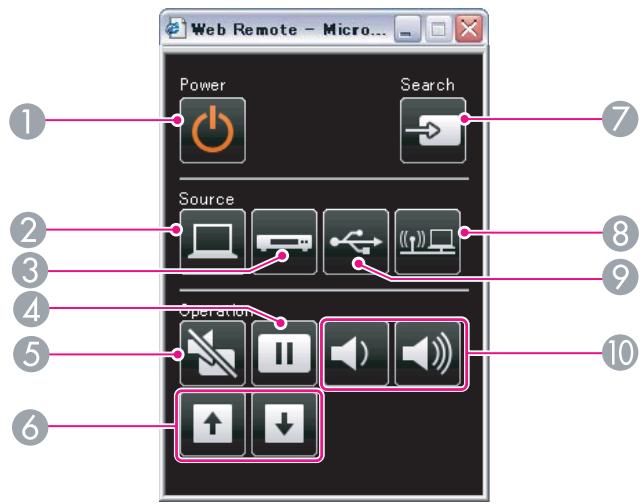

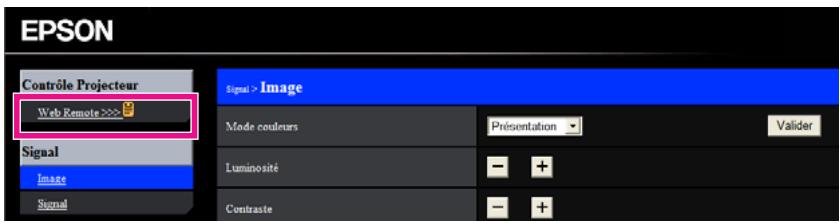

Affichage de l'écran Web Remote 133

Utilisation de la fonction Notif. Courrier pour signaler des anomalies de fonctionnement 134

Erreur de lecteur du courrier de notification 134

Gestion utilisant SNMP 135

Commandes ESC/VP21 135

Avant de démarrer 135

Listedes commands 136

Protocole de communications 136

À propos d'Event ID (EB-1776W/EB-1771W/EB-1761W
uniquement) 137

À propos de PJLink (EB-1776W/EB-1771W/EB-1761W unquivalent) 138

Taille de l'écran et Distance de projection 139

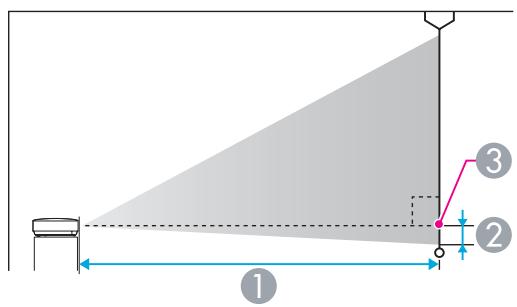

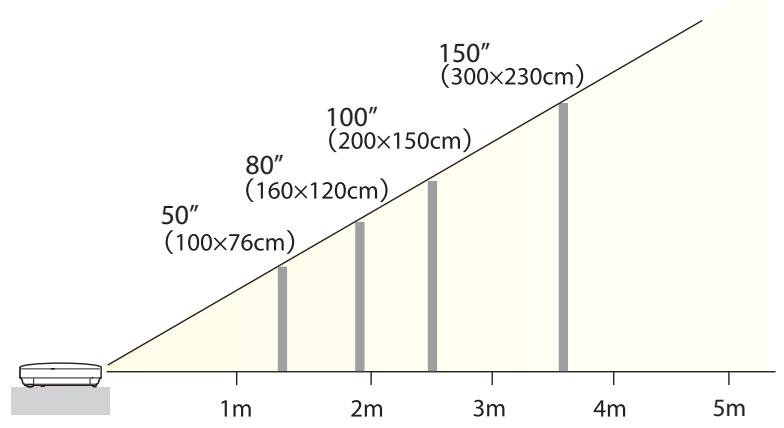

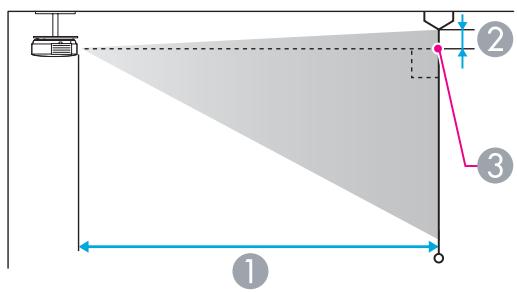

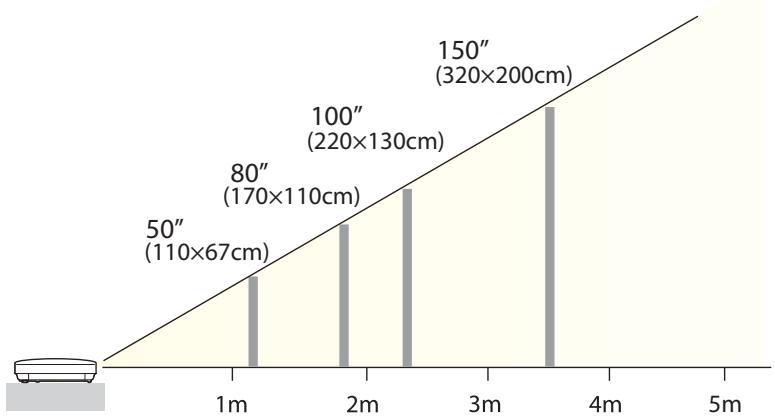

Distance de projection (pour le modele EB-1776W/EB-1771W/EB-1761W) 139

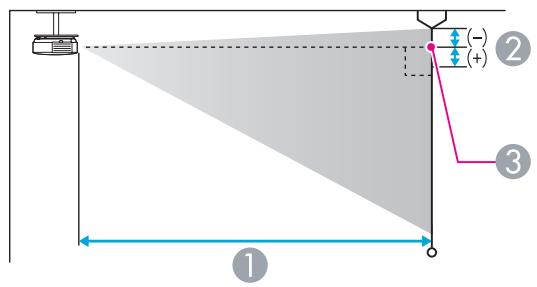

Distance de projection (pour le modele EB-1751) 140

Listedes pris en charge 142

Résolutions prises en charge 142

Signaux d'ordinateur (RVB analogue) 142

Vidoe component 142

Vidoe composite 142

Signal d'entrée depuis le port HDMI 143

Ca chactéristiques 144

Caracteristiques Générales du Projecteur 144

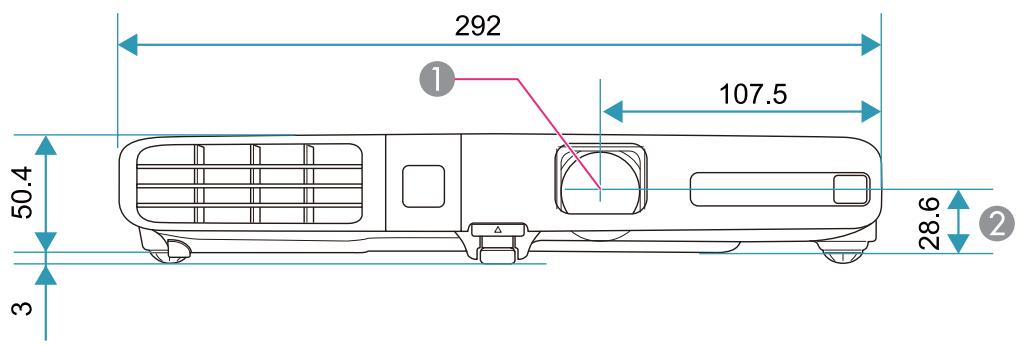

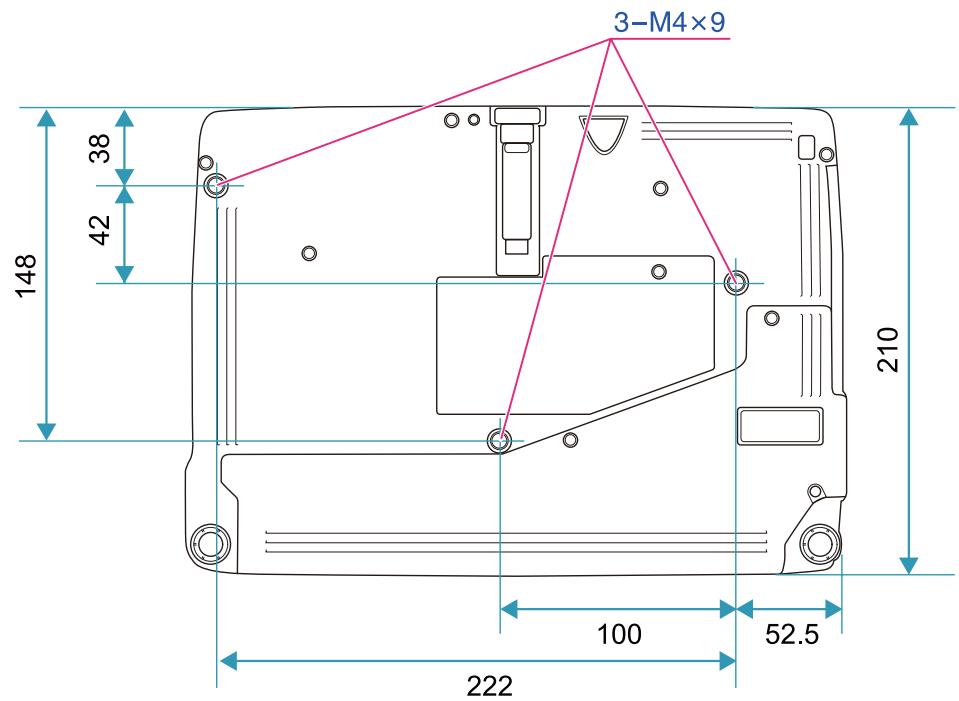

Apparance 147

Glossaire 148

Remarques Générales 150

A propos des symboles 150

Marques commerciales et droits d'auteur 151

Index 152

Introduction

Ce chapitre présente les caractéristiques du projecteur et le nom de ses pièces.

Liste des fonctions par modele

Les fonctions disponibles varient en fonction du modele utilisé. Pour connaître la liste des fonctions disponibles pour chaque modele, reportez-vous au tableau ci-dessous.

Fonction	EB-1776W	EB-1771W	EB-1761W	EB-1751
USB Display	✓	✓	✓	✓
Connexion HDMI	✓	✓	✓	✓
Screen Fit	✓	-	-	-
Keystone H/V auto.	✓	-	-	-
V-Keystone auto.	-	✓	✓	✓
Split Screen	✓	✓	✓	-
Connexion réseau local sans fil	✓	✓*1	✓*3	-
Résolutions WXGA	✓	✓	✓	-
Quick Wireless Connection	✓	✓*2	✓*2	-
Menu Réseau	✓	✓	✓	-
Diaporama	✓	✓	✓	✓

1 L'Unité de Réseau sans fil est disponible en option.
2 La Quick Wireless Connection USB Key est disponible en option.
*3 L'Unité de Réseau sans fil est fourthie ou disponible en option. Consultez le Guide de démarrage rapide pour obtenir la liste des éléments fournis.

Configuration, projection et stockage rapides et simples

• Sa conception portable et légère vous permet de réaliser des presentations en dehors de votre bureau en toute simplicité.
• Mettez le projecteur sous et hors tension simplement en le branchant ou le débranchant.
• Projetez sur des écrons larges à courte distance.
• Reglez en hauteur en toute simplicité à l'aide d'un levier.
• L'absence de délambda de refroidissement permet de le déplacer très simplement.

Connexion à l'aide d'un cable USB et projection (USB Display)

En connectant simplement le cable USB fourni, vous pouvez projeter des images à partir de l'écran de l'ordinateur sans cable pour ordinateur.

"Projection avec USB Display" p.35

Correction d'image simple

Réglage de l'image projetée pour l'ajuster automatique au cadre de l'écran - Screen Fit - (EB-1776W uniquement)

Appuyez sur le bouton [Screen Fit] pour ajuster automatiquement l'image projetée au cadre de l'écran en corrigeant une distorsion de l'image.

"Ajuster automatique dans le cadre de l'écran - Screen Fit - (EB-1776W uniquement)" p.39

Détection des mouvements du projecteur et correction automatique de la distorsion de l'image

Ce projecteur corrige automatiquement les problèmes de distorsion trapezoidale rencontres lorsque vous placez ou déplacez le projecteur.

Pour le modele EB-1776W

Corrige automatiquement la distorsion trapezoidale verticale et horizontalale ainsi que la mise au point.

"Correction automatique - Keystone H/V auto. - (EB-1776W unquipment)" p.41

Pour le modele EB-1771W/EB-1761W/EB-1751

Corrige automatiquement la distorsion trapézoidale verticale.

"Correction automatique - V-Keystone auto. - (EB-1771W/EB-1761W/EB-1751 uniquement)" p.42

Fonctions utiles d'agrandissement de vos presenta-tions

Projection simultanée de deux images (Split Screen) (EB-1776W/EB-1771W/EB-1761W uniquely)

Cette fonction divise l'écran projeté en deux et projette deux types d'image côte à côte. La projection simultanée d'images de deux sources différentes sur un écran vous permet d'optimiser l'impact de votre message ou proposition lors de conférences video ou de presentations.

"Projection simultanée de deux images (Split Screen) (EB-1776W/EB-1771W/EB-1761W uniquely)" p.53

Augmentation du contenu de la projection sur un écran large (WXGA) (EB-1776W/EB-1771W/EB-1761W uniquement)

À partir d'un ordinateur doté d'un écran LCD large WXGA 16:10, l'image peut être projetée selon le même rapport d'aspect. Vous pouvez employer des tableaux blancs et d'autres écrans en format paysage.

"Modification du rapport L/H de l'image projetée" p.49

Connexion à un réseau local sans fil et projection d'images à partir de l'écran de l'ordinateur (EB-1776W/EB-1771W/EB-1761W uniquement)

Gráce au logiciel EasyMP Network Projection et à l'Unité de Réseau sans fil fournie ou en option, vous pouvez projeter l'écran de l'ordinateur connecté via un réseau sans fil.

Guide d'utilisation EasyMP Network Projection

Connexion d'un projecteur et d'un ordinateur sans fil à l'aide de Quick Wireless Connection (EB-1776W/EB-1771W/EB-1761W uniquement)

En connectant simplement la Quick Wireless Connection USB Key fournie ou en option à un ordinateur, vous pouvez connecter le projecteur et l'ordinateur via une communication sans fil et projeter des images à partir de l'ordinateur.

Projection d/images à partir de péripériques portatifs via un réseau (EB-1776W/EB-1771W/EB-1761W uniquement)

Si l'application « Epson iProjection » est installée sur votre smartphone ou tablette, vous pouvez projeter des données sans fil à partir du périhérique. Ces périhériques pouvant être utilisés où que vous soyez, vous pouvez varier les conférences ou les presentations comme bon vous semble.

Vous pouvez télécharger gratuite l'application « Epson iProjection » dans App Store. Les évventuels frais de communication avec App Store sont à la charge du client.

Connectez un périphérique de stockage USB et projetez des fichiers PDF, des films et des images (Diaporama)

Vous pouvez connecter un périphérique de stockage USB ou un apparéil photo numérique au projecteur et projeter des images enregistrées.

Une large gamme de formats de fischiers est prise en charge, des fischiers PDF, films et images par exemple.

"Projection sans ordinateur (Diaporama)" p.56

Utilisation optimale de la télécommande

Vous pouvez utiliser la télécommande pour effectuer des opérations telles que l'agrandissement d'une partie de l'image. Vous pouvez également l'utiliser comme pointeur pendant les presentations ou souris de l'ordinateur.

"Fonction Pointeur (Pointeur)" p.66
"Agrandissement d'une partie de l'image (E-Zoom)" p.67

"Utilisation de la télécommande pour contrôle le pointeur de la souris (Souris Sans Fil)" p.68

Mode couleurs optimal pour la projection d'images Médicales

Un mode couleurs appelé DICOM SIM permet de projeter des images Médicales, des radiographies par exemple. Ce mode offre une qualité d'image proche de la norme DICOM.

(Le projecteur ne doit pas être considéré comme un apparéil Médical permettant de faire des diagnostics.)

"Selection de la qualité de projection (selection du Mode couleurs)" p.47

Sauf mention contraire, toutes les fonctions décrites dans ce guide sont accompaniesées d'illustrations de EB-1776W.

Avant/Dessus

Nom		Fonction
1	Grille de sortie d'air	Grille de ventilation permettant de refroidir l'intérieur du projecteur.
		Attention Pendant la projection, n'approchez pas votre visa-ge ou vos mains de la grille de sortie d'air et ne pla-cez pas d'objets pouvant être déformés ou endom-magés par la chaleur. L'air chaud provenant de la grille de sortie d'air peut provoquer des brûlures, des déformations ou des accidents.
2	Témoin de réseau sans fil (EB-1776W/EB-1771W/ EB-1761W uniquement)	Indique l'état d'accès de l'Unité de Réseau sans fil fournie ou en option.
3	Capot de l'unité réseau sans fil (EB-1776W/EB-1771W/ EB-1761W uniquement)	Lors d'une connexion entre le projecteur et l'ordinateur, retirez ce capot pour installer l'Unité de Réseau sans fil fournie ou en option.

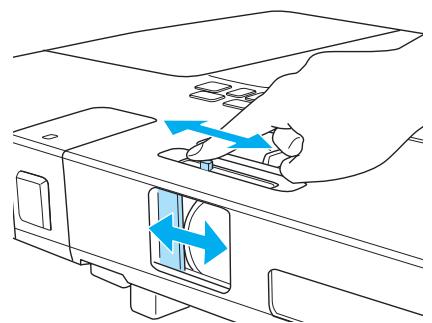

4	Bouton du volet de pause A/V	Faites glisser le bouton pour ouvrir et fermer le volet de pause A/V.
5	Levier du réglage du pied	Appuyez sur le levier de réglage du pied pour déplier ou replier le pied régable avant. "Réglage de la position de l'image" p.45
6	Pied avant régiable	En cas d'installation sur une surface (un bureau par exemple), dépliez le pied pour régler la position de l'image. "Réglage de la position de l'image" p.45
7	Volet de pause A/V	Se ferme quand vous n'utilise pas le projecteur, de manière à protégger l'objectif. En le fermant pendant la projection, vous pouvez masquer l'image et couper le son. "Arrêt momentané de l'image et du son (Pause A/V)" p.65
8	Récepteur à distance	Reçoit les signaux de la télécommande.
9	Capteur (EB-1776W uniquement)	Prend des mesures lorsque le projecteur corrige automatiquement l'image projetée.
10	Grille d'entrée d'air (filtre à air)	L'air utilisé pour refroidir l'intérieur du projecteur entre par cette ouverture. "Nettoyage du filtre à air" p.120
11	Haut-parleur	Émet du son.
12	Témoins	Indique l'état du projecteur. "Signification des t'émoins" p.105
13	Bague de zoom	Permet de régler la taille de l'image. "Réglage de la taille de l'image" p.45
14	Bague de mise au point (EB-1771W/EB-1761W/EB-1751 uniquement)	Permet de régler la mise au point de l'image. "Correction de la mise au point" p.46
15	Panneau de Configuration	Actionne le projecteur. "Panneau de commande" p.15
16	Couvercle de la lampe	Ouvrez-le pour replacer la lampe du projecteur. "Remplacement de la lampe" p.122

Arrière

Nom		Fonction
1	Prise d'alimentation	Permet de brancher le cordon d'alimentation au projecteur. "De l'installation à la projection" p.33
2	Port Video	Reçoit en entrée les signaux video composites provenant de sources video.
3	Port Computer	Fournit en entrée des signaux image provenant d'un ordinateur et des signaux video Composantes provenant d'autres sources video.
4	Port USB (TypeB)	·Permet de connecter le projecteur à un ordinateur à l'aide d'un cable USB fourni afin de projeter l'image de l'ordinateur. "Projection avec USB Display" p.35 ·Permet de connecter le projecteur à un ordinateur à l'aide du cable USB fourni afin d'utiliser la fonction Souris Sans Fil. "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.68
5	Port USB (TypeA)	·Permet de connecter un périphérique mémoire USB ou un apparéil photo numérique et de projeter des fichiers PDF, films ou images à l'aide de Slideshow. "Projection sans ordinateur (Diaporama)" p.56 ·Permet de connecter la Caméra document en option.
6	Port HDMI	Reçoit les signaux video d'équipements video compatibles HDMI et d'ordinateurs. Ce projecteur est compatible HDCP". "Connexion des équipements" p.26
7	Port Audio	Entrée audio du matériel connecté au port Ordinateur ou Video.
8	Récepteur à distance	Reçoit les signaux de la télécommande. "Portée de la télécommande" p.21

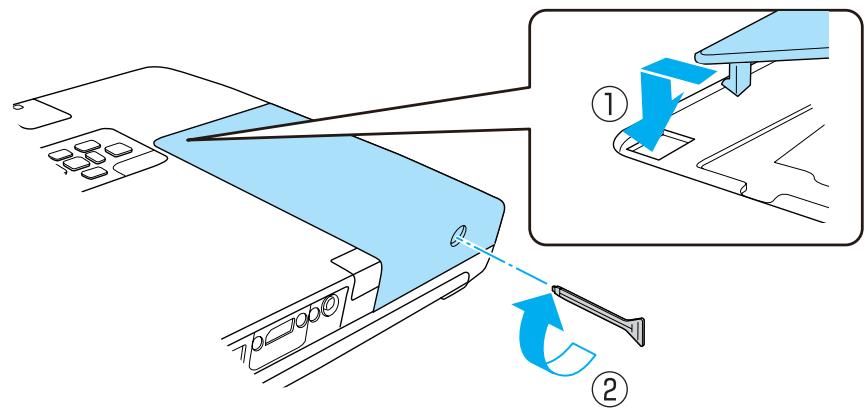

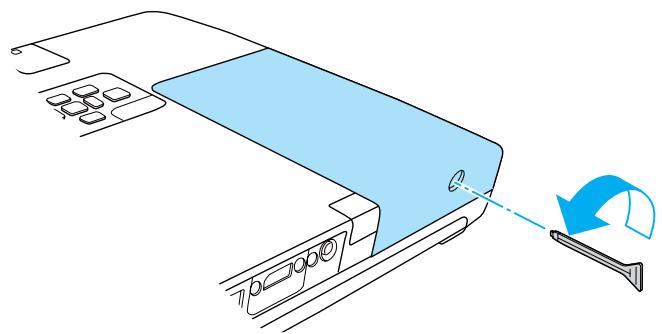

9	Vis de fixation du couvercle de la lampe	Vis destinée à fixer le couvercle de la lampe.
10	Fente pour système de sécurité	La fente pour système de sécurité est compatible avec le système Microsaver Security System fabriqué par Kensington. "Systèmes de sécurité" p.80

Dessous

Nom		Fonction
1	Points d'installation de la fixation de plafond (trois points)	Pour suspendre le projecteur au plafond, installez la plaque de fixation en option ici. "Installation du projecteur" p.23 "Accessoires en option" p.130
2	Pied arrêté	En cas d'installation sur une surface (un bureau par exemple), tournez ce pied pour le déplier et repliez-le pour ajuster l'inclinaison horizontale. "Réglage de l'inclinaison horizontale" p.46
3	Pied avant régiable	En cas d'installation sur une surface (un bureau par exemple), dépliez le pied pour régler la position de l'image. "Réglage de la position de l'image" p.45
4	Trou destiné à la vis du capot de l'unité réseau sans fil (EB-1776W/EB-1771W/EB-1761W uniquement)	Trou destiné à la vis de fixation du capot de l'unité réseau sans fil. Lors de l'installation de l'unité réseau sans fil, veillez à fixer fermement le capot de l'unité réseau sans fil à l'aide de la vis fournie.

Panneau de commande

Nom		Fonction
1	Bouton [◎]	Permet d'allumer ou d'éteindre le projecteur. "De l'installation à la projection" p.33
2	Bouton [Screen Fit] (EB-1776W uniquement)	Permet d'ajuster l'image projetée au cadre de l'écran. "Ajuster automatique dans le cadre de l'écran - Screen Fit - (EB-1776W uniquement)" p.39 Ce bouton est désactivé lorsque le projecteur est fixé au plafond.
3	Bouton [Source Search]	Permet de passer à la source d'entrée suivante qui envoie une image. "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34
4	Bouton [↓]	·Si un menu Configuration ou l'écran d'aide est affché, ce bouton valide la sélection actuelle et accès de niveau suivant. ·Si vous appuyez sur ce bouton pendant la projection d'images provenant d'un ordinateur, l'appareil proccède au réglage automatique de Alignment, Sync. et Position de manière à projeter une image optimale.
5	Boutons [′△][′□]	·Permet de corriger une distorsion verticale. ·"Connection verticale de la distorsion trapézoidale" p.42 ·Si vous appuyez sur l'un de ces boutons alors que le menu Configuration ou l'écran d'aide est affché, il sélectionne des éléments de menu ou des valeurs de réglage. ·"Utilisation du menu Configuration" p.82 ·"Utilisation de l'aide" p.103
6	Bouton [Help]	Affiche et masque l'écran d'aide, qui indique comment résoudre d'eventuels problèmes. ·"Utilisation de l'aide" p.103
7	Bouton [Esc]	·Arrête la fonction en cours. ·Si vous appuyez sur ce bouton alors que menu Configuration est affché, vous revenez au niveau de menu précédent. ·"Utilisation du menu Configuration" p.82
8	Boutons [◇][◇]	·Permet de corriger une distorsion horizontale. ·"Connection horizontale de la distorsion trapézoidale" p.42 ·Si vous appuyez sur l'un de ces boutons alors que le menu Configuration ou l'écran d'aide est affché, il sélectionne des éléments de menu ou des valeurs de réglage. ·"Utilisation du menu Configuration" p.82 ·"Utilisation de l'aide" p.103

Nom		Fonction

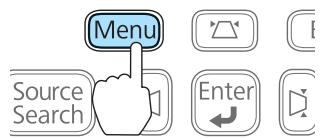

9	Bouton [Menu]	Permet d'afficher et de fermer le menu Configuration. "Utilisation du menu Configuration" p.82
10	Bouton [Focus] (EB-1776W uniquement)	Permet de régler la mise au point de l'image. "Correction de la mise au point" p.46

Télécommande

Nom		Fonction
1	Bouton [◎]	Permet d'allumer ou d'éteindre le projecteur. "De l'installation à la projection" p.33
2	Bouton [Computer]	Affiche les images reçues depuis le port Computer.
3	Bouton [Video]	À chaque pression sur ce bouton, l'affichage bascule entre l'image du port d'entrée Video et l'image du port d'entrée HDMI.
4	Bouton [Screen Fit]	Permet d'ajuster l'image projetée au cadre de l'écran. (EB-1776W uniquement) "Ajuster automatiquement dans le cadre de l'écran - Screen Fit - (EB-1776W uniquement)" p.39 Lorsque le projecteur est fixé au plafond ou si vous utilisez le modulo EB-1771W/EB-1761W/EB-1751, ce bouton est sans effet.
5	Boutons [Focus] [←][►]	Permet de régler la mise au point de l'image. (EB-1776W uniquement) Si vous utiliser le modulo EB-1771W/EB-1761W/EB-1751, ce bouton est sans effet. "Correction de la mise au point" p.46
6	Bouton [Auto]	Si vous appuyez sur ce bouton pendant la projection d'images provenant d'un ordinateur, l'appareil procèle au réglage automatique de Alignment, Sync. et Position de manière à projeter une image optimale.
7	Bouton [Aspect]	Le rapport L/H change à chaque pression sur ce bouton. "Modification du rapport L/H de l'image projetée" p.49
8	Bouton [Num]	Maintenez ce bouton,enforcé et appuyez sur les touches du pavé numérique pour entrer des mots de passer ou des nombres. "Réglage de la fonction Mot de passer protégé" p.76
9	Bouton [Menu]	Permet d'afficher et de fermer le menu Configuration. "Utilisation du menu Configuration" p.82

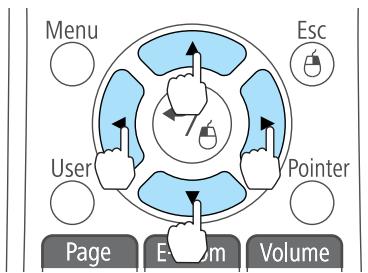

10	Boutons [▲][▼][■]	·Lorsque le menu Configuration ou l'écran d'aide est affchéé, appuyez sur ces boutons pour sélectionner des éléments de menu ou une valeur de réglage. "Utilisation du menu Configuration" p.82 ·Avec la fonction Souris Sans Fil, le pointeur de souris se déplace dans la direction dans laquelle le bouton a été poussé. "Utilisation de la télécommande pour contrôle le pointeur de la souris (Souris Sans Fil)" p.68
11	Bouton [◆]	·Si un menu Configuration ou l'écran d'aide est affchéé, ce bouton valide la sélection actuelle et accède au niveau suivant. "Utilisation du menu Configuration" p.82 ·Fait office de bouton gauche de la souris en cas d'utilisation de la fonction Souris Sans Fil. "Utilisation de la télécommande pour contrôle le pointeur de la souris (Souris Sans Fil)" p.68
12	Bouton [User]	Sélectionnez une commande gratuitesment utilisée parmi les cinq commandes du menu Configuration et attribuées à ce bouton. Une pression sur le bouton [User] permet d'accéder à la fenêtre de scélection/réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton. "Menu Réglage" p.88 Le réglage attribué par défaut est Consommation électr.

Nom		Fonction
13	Boutons [Page] [+] [+]	Change les pages de fichiers, PowerPoint par exemple, en cas d'utilisation des méthodes de projection suivantes. • Avec la fonction Souris Sans Fil "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.68 • Avec USB Display "Projection avec USB Display" p.35 • Pendant une connexion réseau (EB-1776W/EB-1771W/EB-1761W uniquement) Lors de la projection d'images ou de scénarios à l'aide de Slideshow, une pression sur ces boutons affiche l'écran précédent/suivant.
14	Boutons [E-Zoom] [+] [+]	Agrandit ou réduit l'image sans modifier la taille de la projection. "Agrandissement d'une partie de l'image (E-Zoom)" p.67
15	Bouton [A/V Mute]	Active ou déactive l'audio et la vente. "Arrêt momentané de l'image et du son (Pause A/V)" p.65
16	Bouton [Split]	À chaque pression sur ce bouton, l'affichage bascule entre la projection de deux images simultanément en divisant l'écran projeté ou en projetant une image. "Projection simultanée de deux images (Split Screen) (EB-1776W/EB-1771W/EB-1761W uniquement)" p.53
17	Bouton [Help]	Affiche et masque l'écran d'aide, qui indique comment résoudre d'eventuels problèmes. "Utilisation de l'aide" p.103
18	Bouton [Freeze]	Active ou déactive le gel de l'image. "Arrêt sur image (Gel)" p.65
19	Boutons [Volume] [+] [+]	[+] Réduit le volume. [+] Augmente le volume. "Réglage du volume" p.46
20	Bouton [Pointer]	Affiche le pointeur à l'écran. "Fonction Pointeur (Pointeur)" p.66
21	Bouton [Esc]	• Arrête la fonction en cours. • Si vous appuyez sur ce bouton alors que le menu Configuration est affché, vous revenez au niveau précédent. "Utilisation du menu Configuration" p.82 • Fait office de bouton droit de la souris en cas d'utilisation de la fonction Souris Sans Fil. "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.68
22	Bouton [ID]	Maintenez ce bouton,enforcé et appuyez sur les touches du pavé numérique pour spécifique l'ID à l'aide de la télécommande. "Correction de la différence de couleur pendant la projection à partir de plusieurs projecteurs" p.69
23	Bouton [Color Mode]	Chaque pression sur le bouton entraine un changement du mode couleurs. "Sélection de la qualité de projection (sélection du Mode couleurs)" p.47
24	Pavé numérique	• Utiliseze ce bouton pour saisir des mots de passer etdéfinir des ID. "Correction de la différence de couleur pendant la projection à partir de plusieurs projecteurs" p.69 "Réglage de la fonction Mot de passer protégé" p.76 • Utiliseze ce bouton pour saisir des nombres dans les paramètres Réseau du menu Configuration. (EB-1776W/EB-1771W/EB-1761W uniquement)
25	Bouton [LAN]	Permet de basculer vers l'image du périphérique connecté au réseau. (EB-1776W/EB-1771W/EB-1761W uniquement)

Nom		Fonction
26	Bouton [USB]	À chaque pression sur ce bouton, l'affichage bascule entre les sources suivantes. • USB Display • Images du pérophérique connecté au port USB (TypeA)
77	Bouton [Source Search]	Permet de passer à la source d'entrée suivante qui envoie une image. "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34
28	Émetteur de signaux lumineux	Envoie les signaux de la télécommande.

Remplacement des piles de la télécommande

Si la télécommande semblemettre longtemps à réagir ou cette de fonctionner au bout d'un moment, c'est probablement que ses piles sont arrivées à épuisement. Dans ce cas, vousdezvez remplacer les piles. Utilisez deux piles alcalines ou manganèse AA. N'utilisez que des piles AA manganèse ou alcalines.

Attention

Lisez attentivement le manuel suivant avant de manipuler les piles.

Consignes de sécurité

Retirez le couvercle du compartment à piles.

Poussez sur la languette du couvercle du compartment à piles, puis relevez celui-ci.

2 Remplacez les piles.

Attention

Veillez à installer les nouvelles piles à l'endetroit en respectant les signes (+) et (-) marqués sur les piles et à l'intérieur du boîtier.

Si les piles ne sont pas utilisées de manière appropriée, elles peuvent exploser ou fuir et provoquer un incendie, des blessures ou endommager le produit.

Replace the couvercle du compartment à piles.

Appuyez sur le couvercle jusqu'à ce qu'il fasse entendre un déclic.

Portée de la télécommande

Préparation du projecteur

Ce chapitre décrit comment installer le projecteur et connecter les sources de projection.

Méthodes d'installation

Le projecteur prend en charge les quatre méthodes de projection suivantes.
Installez le projecteur en fonction des conditions de l'emplacement désiré.

• Projection depuis le devant de l'écran (vers l'Avant)

• Suspension du projecteur au plafond et projection depuis le devant de l'écran (projection Avant/Plafond)

• Rétroprojection avec un écran translucide (projection vers l'arrière)

• Suspension du projecteur au plafond et rétroprojection derrière un écran translucide (projection Arrière/Plafond)

Avertissement

• Dans le cadre de l'installation de la fixation de plafond (suspension du projecteur au plafond), une procédure d'installation spécifique est requise. Une installation incorrecte risque d'entrainer des blessures ou des déteriorations en cas de chute du projecteur.
• En cas d'utilisation d'adhésifs sur les Points d'installation de la fixation de plafond (pour éviter que les vis ne se desserrent), de lubrifiants, d'huiles, etc., sur le projecteur, le boîtier risque de se craqueler et le projecteur risque de tomber, ce qui pourrait entrainer des blessures pour les personnes se trouvant sous la fixation et endommager le projecteur. Lors de l'installation ou du réglage de la fixation de plafond, n'utilise pas d'adhésifs (pour éviter que les vis de la fixation de plafond ne se desserrent), d'huiles, de lubrifiants, etc.
• Ne recouvre pas la grille d'entrée ou de sortie d'air du projecteur. L'obstruction de l'une des grilles peut provoquer une élevation de la température interne et provoquer un incendie.

Attention

Ne posez pas le projecteur sur le côté pour l'utiliser. Ceci peut entraîner des dysfonctionnements.

• Pour suspendre le projecteur au plafond, installez une fixation de plafond et une plaque de fixation en option.
  "Accessoires en option" p.130
• Le réglage Projection par défaut est Avant. Vous pouvez replacer Avant par Arrière dans le menu Configuration.
  Avancé - Projection p.90
• Vous pouvez modifier le mode Projection dans l'ordre suivant, en appuyant sur le bouton [A/V Mute] de la télécommande pendant environ cinq secondes.

Avant Avant/Plafond

Arrière Arrière/Plafond

Méthodes d'installation

Installez les projecteurs comme suit.

• Installez le projecteur de sorte qu'il soit parallè et à l'écran.

Une distorsion trapézoidale se produit sur l'image projetée si le projecteur est installé perpendicular à l'écran.

• Placez le projecteur sur une surface plane.

Si le projecteur est incliné, l'image projetée l'est également.

• Consultez la section suivante si vous ne pouvez pas installer le projecteur de façon parallèle à l'écran.
  "Correction la distorsion trapézoidale" p.41
• Consultez la section suivante si vous ne pouvez pas installer le projecteur sur une surface plane.
  "Réglage de l'inclinaison horizontale" p.46
  "Correction la distorsion trapézoidale" p.41

Taille de l'écran et distance de projection approximative

La taille de la projection est déterminée par la distance entre le projecteur et l'écran. Consultez les illustrations à droite pour désirir la meilleure position en fonction de la taille de l'écran. Les illustrations indiquent la distance approximative la plus courte au zoom maximum. Pour plus d'informations sur la distance de projection, consultez la section suivante.

"Taille de l'écran et Distance de projection" p.139

L'image peut être réduite si vous corrigez la distorsion trapezoidale.

Pour le modele EB-1776W/EB-1771W/EB-1761W

Format d'écran 16:10

Pour le modele EB-1751

Format d'écran 4:3

Cette section propose des exemples de connexion du projecteur et de la source de projection.

Le nom du port, l'emplacement et l'orientation du connecteur peuvent varier en fonction de la source connectee.

Connexion d'un ordinateur

Pour projeter des images à partir d'un ordinateur, connectez l'ordinateur selon l'une des méthodes suivantes.

1 Avec le cable pour ordinateur fourni

Connectez le port de sortie d'affichage de l'ordinateur au port Computer du projecteur. Vous pouvez obtenir une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de l'ordinateur au port Audio du projecteur à l'aide d'un cable audio disponible dans le commerce.

Avecle cable USB fourni

Connectez le port USB de l'ordinateur au port USB (TypeB) du projecteur à l'aide du cable USB fourni. Vous pouvez envoyer l'audio de l'ordinateur avec l'image projetée.

3 Avec un cable HDMI disponible dans le commerce

Connectez le port HDMI de l'ordinateur au port HDMI du projecteur. Vous pouvez envoyer l'audio de l'ordinateur avec l'image projetée.

Il suffit de brancher le projecteur à un ordinateur à l'aide d'un cable USB pour projeter des images à partir de l'ordinateur. Cette fonction est baptisée USB Display.

"Projection avec USB Display" p.35

Connexion de sources d/images

Pour projeter des images à partir d'un lecteur de DVD, d'un système VHS, etc., connectez la source souhaitation selon l'une des méthodes suivantes.

1 Avec un cable video disponible dans le commerce

Reliez le port de sortie video de la source d'image au port Video du projecteur. Vous pouvez obtenir une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de l'équipment video au port Audio du projecteur à l'aide d'un cable audio disponible dans le commerce.

Avec un cable video en composantes en option

"Accessoires en option" p.130

Reliez le port de sortie des composantes de la source d'image au port d'entrée Computer du projecteur. Vous pouze obtaining une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de l'équipment video au port Audio du projecteur à l'aide d'un cable audio disponible dans le commerce.

3 Avec un cable HDMI disponible dans le commerce

Reliez le port HDMI de la source d'image au port HDMI du projecteur. Vous pouvez envoyer l'audio de la source d'image avec l'image projetée.

Attention

• Si la source d'entrée est sous tension lorsque vous la connectez au projecteur, elle peut entraîner un dysfonctionnement.
• Si l'orientation ou la forme de la fiche est différente, ne tentez de forcer dessus. Le périphérique peut être endommagé ou ne pas fonctionner correctement.

• Si la forme du port de la source que vous souhaitez connecter est inhabituelle, utilisez le cable fourni avec le périphérique ou un cable en option pour le connecter au projecteur.
  Si you employez un cable audio 2RCA(L/R)/mini-pin stereo que you you est procuredans le commerce, assurez-vous qu'il est de type « Sans resistance »

Connexion de péripériques USB

Voupez connecter des peripheriques comme une memoire USB, la Camera document en option et des disques durs et des apparils photo numériques compatibles USB.

À l'aide du cable USB fourni avec le périhérique USB, connectez le périhérique USB au port USB (TypeA) sur le projecteur.

Lorsque le pérophérique USB est connecté, vous pouvez projeter des fichiers sur la mémoire USB ou l'appareil photo numérique à l'aide d'un Diaporama.

"Exemples de diaporama" p.57

Attention

• Si vous utilisez un concentrateur USB, la connexion risque de ne pas fonctionner correctement. Les apparuils tels que les apparuils photo numériques et les péripériques USB doivent être connectés directement au projecteur.
  Lorsque you connectez un disque dur compatible USB, veillez a brancher l'adaptateur secteur fourni avec le disque dur.
• Connectez un apparéil photo numérique ou un disque dur au projecteur en utilisant un cable USB fourni avec l' apparéil photo ou un cable prévu pour votre péripérique.
• Utilisez un cable USB de moins de 3 m de long. Si le cable fait plus de 3 m, Slideshow risque de ne pas fonctionner correctement.

Retrait de périphériques USB

Une fois la projection terminée, retirez les péripériques USB du projecteur. Pour des péripériques tels que des apparils photo numériques ou des disques durs, mettez le péripérisque hors tension, puis retirez-le du projecteur.

Installation de l'unité réseau sans fil

1 Retirez le capot de l'unité réseau sans fil.

2 Installez l'unité réseau sans fil.

Fixez le capot de l'unité réseau sans fil, puis returnez le projecteur.

Fixez le capot de l'unité réseau sans fil à l'aide de la vis fournie.

Utilisation standard

Ce chapitre décrit comment projeter et régler des images.

De l'installation à la projection

Cette section déscrit comment connecter le projecteur à un ordinateur à l'aide du cable pour ordinateur et projeter des images.

1 Connectez le projecteur à une prise électrique à l'aide du cordon d'alimentation.
2 Connectez le projecteur à l'ordinateur à l'aide du cable pour ordinateur.
3 Allumez le projecteur.

4 Ouvrez le volet de pause A/V.
5 Mettez votre ordinateur sous tension.
6 Passez à la sortie d'écran de l'ordinateur.

Si vous utilisez un ordinateur portable, vous devez passer à la sortie d'écran à partir de l'ordinateur.

Maintenez la touche Fn (touche de fonction) enfoncée, puis appuyez sur la touche l

• La méthode de basculément varie en fonction de l'ordinateur utilisé. Reportez-vous à la documentation fournie avec l'ordinateur.
• Lors de la mise hors tension du projecteur, appuyez deux fois sur le bouton O.

Si l'image n'est pas projetée, vous pouvez changer l'image projetée selon l'une des méthodes suivantes.

• Appuyez sur le bouton [Source Search] de la télécommande ou du panneau de commande.
  "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34
• Appuyez sur le bouton du port cible de la télécommande.
  "Passage à l'image cible à l'aide de la télécommande" p.35

Une fois l'image projetée, réglez-la si nécessaire.

"Ajuster automatique dans le cadre de l'écran - Screen Fit - (EB-1776W uniquement)" p.39
"Correction la distorsion trapézoidale" p.41
"Correction de la mise au point" p.46

Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)

Appuyez sur le bouton [Source Search] pour projeter des images à partir du port qui recoit une image.

Utilisation de la télécommande

Utilisation du panneau de commande

* LAN est disponible uniquement pour EB-1776W/EB-1771W/EB-1761W

Lorsque plusieurs sources d'images sont connectées, appuyez sur le bouton [Source Search] autant de fois que nécessaire pour projeter l'image désirée.

Lorsque votre équipement video est connecté, lancez la lecture avant d'entamer la recherche de source.

L'écran suivant apparait en l'absence de signaux d'image en entrée.

Example: EB-1776W/EB-1771W/EB-1761W

◆: Sélection ◆: Entreee

Passage à l'image cible à l'aide de la télécommande

Vou puez acceder directement à la source désirée en appuyant sur les boutons suivants de la télécommande.

1 Affiche les images reçues depuis le port Computer.
2 Chaque pression sur le bouton entraine le défilament des images entrées à partir des sources suivantes :

• Port Video
• Port HDMI

3 Chaque pression sur le bouton entraine le défilament des images suivantes :

• USB Display
• Images du périphérique connecté au port USB (TypeA)

4 Permet de basculer vers l'image du périphérique connecté au réseau. (EB-1776W/EB-1771W/EB-1761W uniquement)

Projection avec USB Display

Vous pouvez utiliser le cable USB fourni pour connecter le projecteur à un ordinateur afin de projeter des images de l'ordinateur.

Vous pouvez projeter des images et envoyer l'audio à l'aide du même cable USB.

Pour démarrer USB Display, réglez USB Type B sur USB Display dans le menu Configuration.

Avancé - USB Type B p.90

Configuration système requise

Sous Windows

Système d'exploitation	Windows 2000*1
	Windows XP	Professional 32 bitsHome Edition 32 bitsTablet PC Edition 32 bits
	Windows Vista	Ultimate 32 bitsEnterprise 32 bitsBusiness 32 bitsHome Premium 32 bitsHome Basic 32 bits
	Windows 7	Ultimate 32/64 bitsEnterprise 32/64 bitsProfessional 32/64 bitsHome Premium 32/64 bitsHome Basic 32 bitsStarter 32 bits
Proesseur	Mobile Pentium III 1,2 GHz ou versions supérieuresRecommendé : Pentium M 1,6 GHz ou versions supérieures
Quantité de mémoire	256 Mo ou supérieur Recommandy: 512 Mo ou supérieur
Espace disque dur	20 Mo ou supérieur
Affichage	Résolution supérieur à 640x480 et inférieure à 1600x1200. Couleurs d'affichage en 16 bits ou mode supérieur

*1 Service Pack4 uniquement

Sous Mac OS X

Système d'exploitation	Mac OS X 10.5.x 32 bitsMac OS X 10.6.x 32/64 bitsMac OS X 10.7.x 32/64 bits
Processeur	Power PC G4 1 GHz ou supérieurRecommandé : Intel Core Duo 1,83 GHz ou supérieur
Quantité dé mémoire	512 Mo ou supérieur
Espace disque dur	20 Mo ou supérieur
Affichage	Résolution supérieur à 640x480 et inférieure à 1680x1200.Couleurs d'affichage en 16 bits ou mode supérieur

Première connexion

Lors de la première connexion du projecteur et de l'ordinateur à l'aide du cable USB, le pilote doit être installé. La Procedure est différente sous Windows et Mac OS X.

• Vous ne devrez pas installer le pilote à la connexion suivante.
• Lorsque des images proviennent de plusieurs sources, remplacez la source d'entrée par USB Display.
• Utilisez le cable USB fourni.
• Si vous utilisez un concentrateur USB, la connexion risque de ne pas fonctionner correctement. Connectez directement le cable USB au projecteur.
• Vous ne pouvez pas modifier les paramètres d'options lorsqu'ellesutilissez USB Display.

Sous Windows

1 Connectez le port USB de l'ordinateur au port USB (TypeB) du projecteur à l'aide d'un cable USB.

Sous Windows 2000 ou Windows XP, un message vous demandant si vous voulez redémarrer votre ordinateur peut apparaitre. Sélectionnez Non.

Sous Windows 2000

Double-cliquez sur Ordinateur, EPSON PJ_UD, puis sur EMP_UDSE.EXE.

Sous Windows XP

L'installation du pilote démarre automatiquement.

Sous Windows Vista/Windows 7

Lorsque la boite de dialogue apparaît, cliquez sur Exécuter EMP_UDSE.exe.

Lorsque la fenêtre Contrat de licence s'affiche, cliquez sur Acceptor.

3 Les images de l'ordinateur sont projétées.

Un certain déliait peut s'écouler avant que la projection ne débute. Tant que ce n'est pas le cas, ne touche pas à l'équipement, ne débranchez pas le cable USB et n'éteignez pas le projecteur.

1. Débranchez le cable USB une fois la projection terminée.

Lorsque vous débranchez le cable USB, il n'est pas nécessaire d'employer la fonctionnalité Retirer le matériel en toute sécurité.

• Si l'installation ne s'est pas déroulée automatique, double-cliquez sur Poste de travail - EPSON_PJ_UD - EMP_UDSE.EXE sur votre ordinateur.
• Si, pour une raison ou pour une autre, aucune image n'est projetée, cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx sur votre ordinateur.
• Si vous utilisez un ordinateur tournant sous Windows 2000 en mode utilisateur, un message d'erreur Windows s'affiche et il peut s'avérer impossible d'utiliser le logiciel. Dans ce cas, effectuez une mise à jour vers une version plus récente de Windows, redémarrez le système puis retentez la connexion. Pour plus d'informations, contactez votre revendeur local ou l'adresse la plus proche indiquée dans le document suivant.
  Listedes contacts pour projecteursEpson

Sous Mac OS X

1 Connectez le port USB de l'ordinateur au port USB (TypeB) du projecteur à l'aide d'un cable USB.

Le dossier d'installation de USB Display s'affiche dans le Finder.

Double-cliquez sur l'icone Programme d'installation USB Display.
3 Suivez les instructions d'installation qui s'affichent.

4 Lorsque la fenêtre Contrat de licence s'affiche, cliquez sur Acceptor.

Entrez le mot de passer administrateur et lancez l'installation.

Une fois l'installation terminée, l'icone USB Display s'affiche dans le Dock et la barre de menus.

Les images de l'ordinateur sont projétées.

Un certain délambda peut s'écouler avant que la projection ne débute. Tant que ce n'est pas le cas, ne touche pas à l'équipement, ne débranchez pas le cable USB et n'éteignez pas le projecteur.

6 Une fois la projection terminée, sélectionnez Déconnecter dans la barre de menus ou de l'icone USB Display dans le Dock. Vous pouvez alors déconnecter le cable USB.

• Si le dossier d'installation de USB Display ne s'affiche pas automatiquement dans le Finder, double-cliquez sur EPSON PJ_UD - Programme d'installation USB Display sur votre ordinateur.
• Si aucune image n'est projetée pour chaque raison que ce soit, cliquez sur l'icone USB Display du Dock.
• Si l'icone USB Display n'apparait pas dans le Dock, lancez USB Display à partir du dossier Applications.
• Si vous sélectionnez Quitter dans le menu de l'icone USB Display du Dock, USB Display ne démarre pas automatiquement lorsque vous branchez le cable USB.

Déinstallation

Sous Windows 2000

1 Cliquez sur Demarrer, selectionnez Paramètres, puis cliquez sur Panneau de configuration.
Double-cliquez sur Ajout/Suppression de programmes.

3 Cliquez sur Modifier ou supprimer des programmes.
4 Sélectionnez Epson USB Display, puis cliquez sur Modifier/Supprimer.

Sous Windows XP

1 Cliquez sur Demarrer, puis sur Panneau de configuration.
Double-cliquez sur Ajouter ou supprimer des programmes.
3 Sélectionnez Epson USB Display, puis cliquez sur Supprimer.

Sous Windows Vista/Windows 7

1 Cliquez sur Demarrer, puis sur Panneau de configuration.
2 Cliquez sur Désinstaller un programme sous Programmes.
3 Sélectionnez Epson USB Display, puis cliquez sur Désinstaller.

Sous Mac OS X

1 Ouvrez le dossier Applications, double-cliquez sur USB Display, puis sur Outil.
2 Executez Programme de déinstallation USB Display.

Ajuster automatique dans le cadre de l'écran - Screen Fit - (EB-1776W uniquement)

Screen Fit est une fonction qui permet de corriger l'image projetée afin de l'ajuster au cadre (bord) de l'écran, tableau blanc, etc. Lorsque vous appuyez sur le bouton [Screen Fit] de la télécommande ou du panneau de commande, l'image projetée est ajustée au cadre de l'écran pendant l'exécution de la correction et des réglages de mise au point.

Vous pouvez utiliser Screen Fit pour corriger l'image projetée dans les conditions suivantes.

Taille de l'écran: inférieure ou égale à 100 pouces

Distance entre le projecteur et l'écran : de 1,0 à 2,5 m environ

Angle de correction : environ 20^ vers la droite et la gauche / environ 30^ vers le haut et le bas

• L'image projetée ne peut pas être ajustée correctement si cette plage est dépassée. L'image projetée se corrige manuellement.
• Screen Fit n'est pas disponible si le projecteur est fixé au plafond. L'image projetée se corrige manuellement.

1 Appuyez sur le bouton [Screen Fit] de la télécommande ou du panneau de commande pendant la projection.

Utilisation de la télécommande

Utilisation du panneau de commande

2 Réglez la bague de zoom afin que le cadre jaune soit plus grand que le cadre de l'écran, comme illustré ci-dessous. Placez la fenêtre du message noire au centre de l'écran.

Si le cadre jaune tient toujours dans le cadre de l'écran, même après avoir régle au maximum la bague de zoom, essayez d'éloigner le projecteur de l'écran.

3 Appuyez sur le bouton [Screen Fit] ou [ ]

Une fois la fenêtre de réglage affichée, l'image projetée est corrigée en fonction du Rapport L/H de l'image entrée.

Une fois la fenêtre de réglage affichée, vous ne devez pas déplacer le projeteur ni bloquer l'image. Sinon, la correction de l'image projetée serait impossible.

4 Une fois la correction effectuee, le message suivant s'affiche. Pour quitter le menu de correction, appuyez sur le bouton Esc de la telecommande ou du panneau de commande afin d'effacer le message.

Pour affiner l'ajustement après le réglage initial, appuyez sur les boutons [][][][] du panneau de commande.

Le résultat peut être ajusté depuis le panneau de contrôle.

Le message se ferme après environ sept secondes d'inactivité. Une fois le réglage Screen Fit executé, la fonction Keystone du menu Configuration est régée sur Quick Corner. Toute correction ultérieure de l'image projetée à l'aide des boutons [D] [D] [D] [D] du panneau de commande est effectue avec la fonction Quick Corner.

"Correction manuelle - Quick Corner -" p.43

• Lorsque la fonction Screen Fit détecte plus de deux côtes d'un cadre à l'intérieur de la zone de projection, elle ajuste l'image par rapport au cadre détecté. Par exemple, lors d'une projection sur un écran large dans une petite salle, vous pouvez effectuer des corrections en ajustant les côtes haut et bas de l'écran à la zone de projection.

• La fonction Screen Fit peut ne pas fonctionner correctement dans des pieces sombres, tels que des salles sans éclairage. Dans ce cas, réexécatez la fonction Screen Fit après avoir allumé l'éclairage.
• La fonction Screen Fit étant associée à un capteur, elle peut ne pas fonctionner correctement en fonction de l'état de l'écran de projection (s'il est incurve, avec des motifs, etc.) ou si la salle recoit la lumière du jour. Dans ce cas, effectuez les réglages manuellement.

"Correction manuelle - H/V-Keystone manuelle -" p.42

Correction la distorsion trapézoidale

Voussouspoucez corriger la distorsion trapézoidale selon l'une des méthodes suivantes.

• Correction automatique
  -Keystone H/V auto. (EB-1776W unquipment)
  -V-Keystone auto. (EB-1771W/EB-1761W/EB-1751 uniquement)

• Correction manuelle (H/V-Keystone manuelle)

Corrige manuellement la distorsion horizontale et verticale de manière indépendante.

• Correction manuelle (Quick Corner)

Corrige manuellement les quatrecoins de manière independante.

L'image peut être réduite si vous corrigez la distorsion trapezoidale.

Correction automatique - Keystone H/V auto. - (EB-1776W uniqueness)

Lorsque le projecteur détecte un mouvement, par exemple s'il est déplace ou incliné, il corrige automatiquement la distorsion trapezoidale verticale et horizontale ainsi que la mise au point. Cette fonction est appelée Keystone H/V auto.

Lorsque le projecteur est déplaced, il affiche un écran de réglage et corrige automatiquement l'image projetée.

Vous pouvez utiliser Keystone H/V auto. pour corriger l'image projetée dans les conditions suivantes.

• Angle de correction : environ 20^ vers la droite et la gauche / environ 30^ vers le haut et le bas

• La correction Keystone H/V auto. fonctionne uniquement lorsque Projection est regle sur Avant dans le menu Configuration.
  Avancé - Projection p.90
• Si vous ne souhaitez pas utiliser la fonction Keystone H/V auto, réglez Keystone H/V auto. sur Off.
  Réglage - Keystone - H/V-Keystone - Keystone H/V auto. p.88

Correction automatique - V-Keystone auto. - (EB-1771W/ EB-1761W/EB-1751 uniquement)

Sur le modele EB-1771W/EB-1761W/EB-1751,seedla distorsion vertical est corrigee automatiquement. Pour corriger la distorsion horizontalet, utilisez la fonction H/V-Keystone manuelle.

Vous pouvez utiliser V-Keystone auto. pour corriger l'image projetée dans les conditions suivantes.

• Angle de correction : environ 30^ vers le haut et le bas

Correction manuelle - H/V-Keystone manuelle -

Corrige manuellement la distorsion horizontale et verticale de manière independante. La correction H/V-Keystone est ideale pour un réglage fin de la distorsion trapézoidale.

Vouss pouvez utiliser H/V-Keystone pour corriger l'image projetée dans les conditions suivantes.

• Angle de correction : environ 30^ vers la droite et la gauche / environ 45^ vers le haut et le bas

Connection verticale de la distorsion trapézoidale

Appuyez sur les boutons [~~一~][~~一~] du panneau de commande.

Connection horizontal de la distorsion trapézoidale

Appuyez sur les boutons [D] [D] du panneau de commande.

Vous pouvez définir la fonction H/V-Keystone manuelle dans le menu Configuration.

Réglage - Keystone - H/V-Keystone p.88

Correction manuelle - Quick Corner -

Cette fonction vous permet de corriger manuellement les quatrecoins de l'image projetée, séparément.

1 Appuyez sur le bouton Menu pendant la projection.

"Utilisation du menu Configuration" p.82

Utilisation de la télécommande

Utilisation du panneau de commande

2 Sélectionnez Keystone dans Réglage.

3 Choisissez Quick Corner, puis appuyez sur le bouton [].

4 À l'aide des boutons [▲], [▼], [▲] et [▼] de la télécommande ou des boutons [△], [□], [□] et [□] du panneau de commande, sélectionnez le coin à corriger, puis appuyez sur le bouton ◆.

5 A l'aide des boutons [△], [▼], [←] et [▶] de la

telécommande ou des boutons [☑], [☑], [☑] et [☑] du panneau de commande, corrigez la position du coin.

Si le message "Plus de déplacement." apparait, vous ne pouvez plus régler la forme dans la direction indiquée par le triangle gris.

[←/←]:Ajuster Esc/[C]：Retour

6 Si nécessaire, repétez les étapes 4 et 5 pour régler les autres coins.
7 Quand vous avez terminé, appuyez sur le bouton Esc pour quitter le menu de correction.

Etant donné que Keystone a eté régèle sur Quick Corner, l'écran de sélection du coin de l'étape 4 est affiché lorsque vous appuyez sur le bouton [□], [□], [□] ou [□] du panneau de commande.

Réglez Keystone sur H/V-Keystone pour executer une correction horizontal et vertical à l'aide des boutons [□], [□], [□] et [□] du panneau de commande.

Réglage - Keystone - H/V-Keystone p.88

• Lorsque la fonction Keystone H/V auto. est régée sur On, le message "Souhaitez-vous procéder à la correction Keystone H/V auto. ?" est affché lorsque le projecteur est déplace. (EB-1776W uniquement)

Une fois cette fonction executée, le réglage Keystone passes de Quick Corner à H/V-Keystone. Ensuite, une pression sur le bouton [□], [□], [□] ou [□] de la télécommande exécuté la fonction H/V-Keystone.

Réglage - Keystone - H/V-Keystone p.88

• Si vous maintenez le bouton Esc enforcé pendant environ deux secondes alors que l'écran de seLECTION de coin de l'étape 4 est affché, l'écran suivant apparait.

Esc:Retour []: Sélection Menu:Quitter

Réinit. Quick Corner : Réinitialise le résultat des corrections Quick Corner.

Activer H/V-Keystone : Permet de passer à la méthode de correction H/V-Keystone.

"Menu Réglage" p.88

Réglage de la taille de l'image

Tournez la bague de zoom pour régler la taille de l'image projetée.

Réglage de la position de l'image

Appuyez sur le levier de réglage du pied pour déplier ou replier le pied réglable avant. Vous pouvez régler la position de l'image en inclinant le projecteur jusqu'à 14 degrés.

Plus l'angle d'inclinaison est important et plus la mise au point est difficile. Installez le projecteur de sorte que l'angle d'inclinaison possible soit faible.

Réglage de l'inclinaison horizontale

Dépliez et repliez le pied arrêté pour régler l'inclinaison horizontale du projecteur.

Dépliez le pied arrêté.
Repliez le pied arrêté.

Correction de la mise au point

Vouspouvezcorrigerla miseau point selonl'une desmethodes suivantes.

• Appuyez sur le bouton [Focus] du panneau de commande ou de la télécommande pour régler la mise au point. (EB-1776W uniquement)
• Tournez la bague de mise au point afin de régler la mise au point. (EB-1771W/EB-1761W/EB-1751 uniquement)

Réglage du volume

Vouspouvezreglerlevolume selonl'une desmethodes suivantes.

• Appuyez sur le bouton [Volume] de la télécommande pour régler le volume.

Télécommande

[+] Réduit le volume.
[] Augmente le volume.

• Reglez le volume dans le menu Configuration.

Réglage - Volume p.88

Attention

Ne lancez pas une projection avec un volume élevé.
Un volume excessif soudain peut entraîner des problèmes auditifs. Réduisez toujours le volume avant l'extinction pour pouvoir l'augmenter progressivement lors de la mise en marche suivante.

Sélection de la qualité de projection (sélection du Mode couleurs)

Vouss pouvez Broker raisement une qualite d'imagé optimale en faisissant le réglage correspondant le mieux à l'environnement dans lequel la projection est effectué. La luminosité de l'imagé varie en fonction du mode sélectionné.

Mode	Application
Dynamique	Ce mode est idéal en cas d'utilisation dans un local éclairé. C'est le mode le plus clair. Il produit parfaitement les tonssons.
Présentation	Ce mode est idéal pour effectuer une presentation en couleur dans un local éclairé.
Théâtre	Idéal pour la projection d'un film dans un local nombre. Donne aux images une teinte naturelle.
Photo*1	Idéal pour la projection d/images fixes, comme des photos, dans un local éclairé. Les images sont vives et leur contraste accentué.
Sports*2	Idéal pour regarder une émission de télévision dans un local éclairé. Les images sont vives et très réalisistes.

Mode	Application
sRGB	Idéal pour les images conformes à la norme en matière de couleurs sRGB®.
Tableau noir	Mème si vous projetez sur un tableau noir (ou vert), ce réglage donne aux images une teinte naturelle, comme si elles étaient projétées sur un écran.
Tableau blanc	Idéal pour effectuer une presentation sur un tableau blanc.
Personnalisé	Sélectionnez Personnelé pour ajuster les régages R, G, B, C, M et Y dans le sous-menu Réglage couleur du menu Configuration.
DICOM SIM*1*3	Idéal pour la projection de clichés radiographiques et d'images Médicales. Les images projétées possèdent des ombres claires. Le projecteur n'est pas un appeareil Médical permettant de faire des diagnostics.

1 Cette sélection est disponible uniquement si le signal d'entrée est RGB ou si la source est USB Display, USB ou LAN ( selon le modele utilisé, certaines sources ne sont pas prises en charge).
2 Cette sélection est disponible uniquement si le signal d'entrée est Video component ou si la source est Video.
*3 Les effets peuvent ne pas être reproduites correctement selon vos paramètres et les caractéristiques de votre écran.

À chaque pression sur le bouton [Color Mode], le Mode couleurs change et le nom du Mode couleurs s'affiche à l'écran.

Télécommande

You pouvez régler le Mode couleurs dans le menu Configuration.

Image - Mode couleurs p.86

Réglage de l'Iris auto

En réglant automatiquement la luminance par rapport à la luminosité de l'image affichée, il vous permet de profiter d'images riches et profondes.

1 Appuyez sur le bouton [Menu].

"Utilisation du menu Configuration" p.82

Utilisation de la télécommande
Utilisation du panneau de commande

2 Sélectionnez Iris auto dans Image.

Esc:Retour ◆: Sélection ◆: Entreē Menu:Quitt.

3 Sélectionnez On.

Le réglage est conservé pour chaque Mode couleurs.

4 Appuyez sur le bouton [Menu] pour terminer le réglage.

La fonction Iris auto peut être régée uniquement lorsque le Mode couleurs est Dynamique, Théâtre ou Personalisé.

Modification du rapport L/H de l'image projetée

Modifiez le Rapport L/H lorsqu'une source video est connectée afin que les images enregistrées au format video numérique ou sur DVD puisent être affichées au format d'écran large 16:9. Modifiez également le rapport L/H lorsque vous projetez des images d'ordinateur en mode plein écran.

Les rapportes L/H disponibles varient en fonction du signal d'image en cours de projection.

Les méthodes de modification et les rapport L/H disponibles sont les suivants.

Méthodes de modification

À chaque pression sur le bouton [Aspect], le rapport L/H change et son nom s'affiche à l'écran.

Télécommande

VouspouvezreglerlerapportL/Hdansle menuConfiguration.
Signal - Aspect p.87

Modification du rapport L/H des images provenant d'equipements video ou du port HDMI

Pour le modele EB-1776W/EB-1771W/EB-1761W

À chaque pression sur le bouton, le rapport L/H change dans cet ordre : Normal ou Automatique, 16:9, Complet, Zoom et Native.

Normal ou Automatique
2 16:9
3 Complet
4 Zoom
5 Native

Pour le modele EB-1751

À chaque pression sur le bouton, le rapport L/H change dans cet ordre : Automatique (uniquement lorsque la source d'entrée est HDMI), 4:3 et 16:9.

1 Automatique (uniquement lorsque la source d'entrée est HDMI)
2 4:3*
3 16:9

• Lorsque des signaux 720p/1080i/1080p sont reçus, l'affichage est dimensionné selon un rapport 4:3 (l'image est coupée sur les côts droits et gauche).

Modification du rapport L/H pour les images d'ordinateurs

Pour le modele EB-1776W/EB-1771W/EB-1761W

À chaque pression sur le bouton, le rapport L/H change dans cet ordre : Normal, 16:9, Complet, Zoom et Native.

Rapport L/H	Signal entrée
	XGA 1024 X 768 (4:3)	WXGA 1280 X 800 (16:10)
Normal

Rapport L/H	Signal entrée
	XGA 1024 X 768 (4:3)	WXGA 1280 X 800 (16:10)
16:9
Complet
Zoom
Native

Pour le modele EB-1751

À chaque pression sur le bouton, le rapport L/H change dans cet ordre : Normal, 4:3 et 16:9.

Rapport L/H	Signal entrée
	XGA 1024 X 768 (4:3)	WXGA 1280 X 800 (16:10)
Normal
4:3
16:9

Si des parties de l'image sont manquantes,CHOISISSEZ Large ou Normal dans la section Résolution du menu Configuration, selon le format de l'écran de l'ordinateur.

Signal - Résolution p.87

Fonctions Utiles

Ce chapitre fournit des conseils utiles pour la réalisation de presentations et presente les fonctions de sécurité.

Projection simultanée de deux images (Split Screen) (EB-1776W/EB-1771W/EB-1761W uniquely)

Vous pouvez projeter simultanément les images de deux sources à droite et à gauche de l'écran.

Sources d'entrée pour la projection Split Screen

Les sources d'entrée suivantes peuvent être projétées ensemble sur un écran divisé.

Écran gauche	Écran droit
	Ordinaireur	Vidéo	HDMI	USB Dis-play	USB	LAN
Ordinaireur	-	✓	✓	✓	✓	✓
Vidéo	✓	-	✓	✓	✓	✓

Écran gauche	Écran droit
	Ordina- teur	Vidéo	HDMI	USB Dis- play	USB	LAN
HDMI	✓	✓	-	✓	✓	✓
USB Display	✓	✓	✓	-	-	-
USB	✓	✓	✓	-	-	-
LAN	✓	✓	✓	-	-	-

Proédures de fonctionnement

Projection sur un écran divisé

1 Appuyez sur le bouton [Split] pendant la projection.

La source d'entrée selectionnée est projetée à gauche de l'écran.

Télécommande

Vous pouvez effectuer les mêmes opérations dans le menu de configuration.

Réglage - Split Screen p.88

2 Appuyez sur le bouton Menu. L'écran Config. Split Screen s'affiche.

3 Sélectionnez la Source, puis appuyez sur le bouton [J]. L'écran Source s'affiche.
4 Sélectionnez chaque source d'entrée pour Gauche et Droite.

Seules les sources d'entrée qui peuvent etre combinées sont selectionnables.

"Sources d'entrée pour la projection Split Screen" p.53

L'écran Source s'affiche également lorsque vous appuyez sur les boutons suivants pendant une projection sur écran divisé.

• Bouton Source Search
• Bouton Computer
• Bouton Video
• Bouton USB
• Bouton LAN

5 Choisissez Executer puis appuyez sur le bouton [].

Pour passer d'une source à une autre pendant une projection sur écran divisé, commencez la procédure à l' étape 2.

Permutation des écrans gauche et droit

Procedez comme suit pour.permuter les images projétées affichées à gauche et à droite.

1 Appuyez sur le bouton Menu pendant une projection sur écran divisé.
2 Sélectionnez Permuter les écrans, puis appuyez sur le bouton [].

Les images projétées à gauche et à droite sont permutées.

Permutation des tailles d'image

1 Appuyez sur le bouton Menu pendant une projection sur écran divisé.
2 Sélectionnez Taille de l'écran, puis appuyez sur le bouton [←].
3 Sélectionnez la taille de l'écran que vous souhaitez appliquer, puis appuyez sur le bouton [].

Une fois la taille d'écran définie, les images projétées s'afficheront comme indiqué ci-dessous.

Égal

+ grand à gauche

+ grand à droite

• Vous ne pouvez pas agrandir les images de l'écran de gauche et de l'écran de droite simultanément.
• L'agrandissement d'une image provoque la réduction de l'autre.
• Selon les signaux video entrants, il se peut que les images n'ait pas la même taille à gauche et à droite même si l'options Égal est définie.

Arrêt de la division de l'écran

Pour quitter l'écran divisé, appuyez sur le bouton [Esc].

Vous pouvez également effectuer les opérations pour y parvenir.

• Appuyez sur le bouton [Split] de la télécommande.
• Sélectionnez Quitter Split Screen dans le menu de configuration.
  Réglage - Config. Split Screen p.88

Contraintes liées à la projection sur écran divisé

Contraintes de fonctionnement

Il n'est pas possible d'effectuer les opérations suivantes durant la projection sur écran divisé.

• Définition du menu de configuration

E-Zoom
- Basculement du rapport L/H (avec réglage sur Normal.)
- Opérations réalisées en appuyant sur le bouton [User] de la télécommande
- Iris auto

L'aide peut être affichée uniquement lorsque le projecteur ne recoit pas de signaux d'image ou lorsqu'un message d'erreur ou d'advertissement s'affiche.

Contrainte relative aux images

• Les valeurs par défaut du menu Image sont appliquées à l'image sur l'écran droit. Les réglages de l'image image projetée sur l'écran de gauche s'appliquent toute fois à l'image sur l'écran de droite pour Mode couleurs, Temp. couleur abs. et Réglage couleur.
• La valeur de réglage Off pour Progressif et Réduction bruit est appliquée à l'image sur l'écran droit.

"Menu Signal" p.87

• Lorsque le projecteur ne recooit pas de signal d'image, la couleur de l'écran d'affichage est celle définie dans Afficher le fond. Lorsque Logo est sélectionné, l'affichage est Bleu.
• Lorsque la fonction Pause A/V est executée, l'affichage est Noir.

Projection sans ordinateur (Diaporama)

En connectant un péripérique de stockage USB, un lecteur flash USB ou un disque dur USB par exemple, à l'ordinateur, vous pouvez projeter les fichiers stockés sur le péripérique sans recourir à un ordinateur. Cette fonction est baptisée Diaporama.

Voupeouz réaliser des presentations avec un périphérique de stockage USB et le projecteur en convertissant les fichiers PowerPoint en scénarios à l'aide du logiciel EasyMP Slide Converter fourni et en les enregistrant sur le périphérique de stockage USB.

• Vous ne pourrez peut-être pas utiliser des péripériques de stockage USB contenant des fonctions de sécurité.
• Vous pouvez corriger la distorsion trapézoidale pendant la projection d'un Diaporama, même si vous appuyez sur le bouton [☑],

[√], [] ou [] du panneau de commande.

Caracteristiques des fichiers pouvant etre projetés à l'aide d'un Diaporama

Type	Type de fichier (extension)	Remarques
Image	.jpg	Les images suivantes ne peuvent pas'être projétées : - Formats en mode de couleur CMJN - Formats progressifs - Images d'une résolution supérieure à 8192x8192 En raison des caractéristiques des fischiers JPEG, les images peuvent ne pas'être projétées correctement si le taux de compression est trop élevé.
	.bmp	Impossible de projeter des images avec une résolution supérieure à 1280x800.
	.gif	• Impossible de projeter des images avec une résolution supérieure à 1280x800. • Impossible de projeter des GIF animés.
	.png	Impossible de projeter des images avec une résolution supérieure à 1280x800.
Film	.avi	• Impossible de projeter des images avec une résolution supérieure à 1280 x 720. • Le format audio peut uniquement dire les fischiers PCM linéaire et ADPCM.
Fichier de scenario	.fse	Les fischiers PowerPoint sont convertis dans ce format dans le logiciel EasyMP Slide Converter.
Contenus des PDF	.pdf(EB-1776W/EB-1771W/EB-1761W uniquement)	• Vous pouvez projeter des fichiers PDF, version 1.7 ou ultérieure.•若您 ne pouvez pas projeter de PDF cryptés.

• Lorsque vous connectez un disque dur compatible USB, Veillez à brancher l'adaptateur secteur fourni avec le disque dur.
• Le projecteur ne prend pas en charge certains systèmes de fichiers. Utilisez donc un support qui a été formé en Windows.
• Formatez le support en FAT16/32.

Experiments de diaporama

Projection d'images stockées dans une mémoire USB

jpg png

bmpavi

gif pdf

"Projection d/images ou de films" p.60
"Projection des fichiers image d'un dossier en sequence (Diaporama)" p.63

Projection de fichiers PowerPoint convertis dans EasyMP Slide Converter

Consultez le manuel suivant pour plus d'informations sur la conversion de fichiers PowerPoint en scénarios à l'aide du logiciel EasyMP Slide Converter.

Guide d'utilisation EasyMP Slide Converter

Méthodes d'utilisation d'un Diaporama

Les étapes décrites ci-dessous sont basées sur l'utilisation de la télécommande. Vous pouvez toutfois executer des opérations identiques à l'aide du panneau de commande.

Démarrage du diaporama

1 Changez l'image projetée sur USB.

"Passage à l'image cible à l'aide de la télécommande" p.35

2 Connectez directement le périphérique de stockage USB au projecteur.

"Connexion de périhériques USB" p.29

Le Diaporama démarre et l'écran de la liste de fichiers s'affiche.

• Les fichiers suivants sont représentés par des vignettes (le contenu du fichier est affché en miniature).
• Fichiers JPEG
• Fichiers FSE (une image de la première diapositive)
• Fichiers PDF (une image de la première page du fichier PDF)
• Fichiers AVI (une image 15 secondes à partir du début du film)
• Les autres fichiers ou dossiers sont affichés sous la forme d'icones, comme indiqué dans le tableau suivant.

Icône	Fichier	Icône	Fichier
FSE	Fichiers FSE*	BMP	Fichiers BMP
JPEG	Fichiers JPEG*	GIF	Fichiers GIF
AVI	Fichiers AVI (Motion JPEG)*	PNG	Fichiers PNG
PDF	Fichiers PDF*

• Lorsqu'un fichier ne peut pas'être représenté par une vignette, il est représenté par une icône.

• Lorsque la fonction d'execution automatique est configurée pour un scenario, sa lecture démarre automatiquement, avec une priorité maximale par rapport aux autres sources d'entrée. Pour arreter la lecture, appuyez sur le bouton Esc de la télécommande.
• Vous pouvez également insérer une carte mémoire dans un lecteur de carte USB puis connecter le lecteur au projecteur. Certains lecteurs de cartes USB disponibles dans le commerce peuvent toutfois ne pas être compatibles avec le projecteur.
• Si l'écran suivant (fenêtre Sélectionner un lecteur) s'affiche, appuyez sur le bouton [▲], [▼], [◇] ou [►] pour sélectionner le lecteur que vous souhaitez utiliser, puis appuyez sur le bouton [↓].

• Pour afficher la fenêtre Sélectionner un lecteur, positionnez le curseur sur Sélectionner un lecteur en haut de la fenêtre de la liste de fichiers, puis appuyez sur le bouton [←].

Projection d/images

1 Appuyez sur le bouton [ ], [ ], [ ] ou [ ] pour sélectionner le fichier ou le dossier que vous souhaitez projeter.

Sieldomes fichiers et dossiers ne s'affiche dans la fenetre en cours, appuyez sur le bouton [+] de la telecommande ou placez le curseur sur le bouton Page suivante au bas de la fenetre et appuyez sur le bouton [] .

Pour revenir à la fenêtre précédente, appuyez sur le bouton [+] de la télécommande ou placez le curseur sur le bouton Page précédente en haut de la fenêtre et appuyez sur le bouton [].

2 Appuyez sur le bouton [].

L'image selectionnée est affichée.

Lorsqu'un dossier est sélectionné, les fichiers qu'il contient sont affichés. Pour revenir à la fenêtre précédente, placez le curseur sur le bouton Haut page et appuyez sur le bouton [].

Rotation des images

Vous pouvez faire pivoter les images par incréments de 90^ . La fonction de rotation est également disponible pendant un Diaporama.

1 Affichez les images ou executez le Diaporama.
2 Pendant la projection, appuyez sur le bouton [△] ou [].

Arrêt du diaporama

Pour fermer le Diaporama, déconnectez le périphérique USB du port USB du projecteur. Pour des périphériques tels que des apparils photo numériques ou des disques durs, mettez le périphérique hors tension, puis retirez-le du projecteur.

Projection d/images ou de films

Attention

Ne débranche pas le périphérique de stockage USB s'il est en cours d'utilisation. Le Diaporama risquerait de ne pas fonctionner correctement.

1 Démarrez le Diaporama.

L'écran de la liste de fichiers s'affiche.

"Demarrage du diaporama" p.57

2 Appuyez sur le bouton [Δ], [▼], [←] ou [▶] pour sélectionner le fichier image que vous souhaitez projeter.

3 Appuyez sur le bouton [J].

L'image apparait ou le film est lu.

Appuyez sur les boutons [ ]] pour passer au fichier image suivant ou precedent.

Pour terminer la projection, executez l'une des opérations suivantes.

• Projection d'une image : Appuyez sur le bouton Esc.
• Projection d'un film : Appuyez sur le bouton Esc pour afficher l'écran du message, Sélectionnéz Quitter, puis appuyez sur le bouton [].

Une fois la projection terminée, vous revenez à l'écran représentant la liste des fichiers.

Projection de fichiers PDF (EB-1776W/EB-1771W/EB-1761W uniqueness)

Vous pouvez projeter des fichiers PDF à l'aide du diaporama. Dans les fichiers PDF, vous pouvez parcourir les pages de haut en bas, les agrandir ou les returner.

1 Demarrez le Diaporama.

L'écran de la liste de fichiers s'affiche.

"Demarrage du diaporama" p.57

2 Appuyez sur le bouton [▲], [▼], [▲] ou [▼] pour sélectionner le fichier PDF que vous souhaitez projeter.

Si l'extension du fichier n'est pas .pdf, le fichier n'apparait dans la liste.

3 Appuyez sur le bouton [J].

La première page du fichier PDF apparait en mode plein écran.

Vous pouvez executer les opérations suivantes lorsqu'un fjichier PDF est affché.

Page Haut/Bas

Lorsqu'une page est affichée en mode plein écran, appuyez sur le bouton [ ] ou [ ] pour revenir à la page précédente ou passer à la page suivante.

• Sélection d'une page

Appuyez sur le bouton Esc pour afficher le menu de seLECTION de la page.

Sélectionnez la page à projeter à l'aide du bouton [<>] ou [>,], puis appuyez sur le bouton [<] pour afficher la page sélectionnée.

Si vous appuyez sur le bouton Esc alors que le menu de seLECTION de la page est affché, le menu se ferme.

• Développement d'une page

Lorsqu'une page est affichée en mode plein écran, appuyez sur le bouton [] pour développer l'image.

Les pages au format portrait sont développées horizontally pour s'adapter à la largeur de l'écran tandis que les pages au format paysage sont développées verticalement pour s'adapter à la hauteur de l'écran. Lorsqu'une page est affichée en mode développement, appuyez sur le bouton [←] pour revenir à l'affichage au format plein écran standard.

• Parcourir une page

Lorsqu'une page est affichée en mode développement, appuyez sur le bouton [ ], [ ], [ ] ou [ ] pour parcourir l'image.

Rotation d'une page

Lorsqu'une page est affichée en mode plein écran, appuyez sur le bouton [ ] ou [ ] pour tourner toutes les pages du PDF de 90 degrés.

Fermetre du fichier PDF

1 Appuyez sur le bouton Esc lorsqu'un fichier PDF est affché. Le menu de selection de la page apparait.
2 Appuyez sur le bouton [△] ou [▼] pour sélectionnner Quitter.
3 Appuyez sur le bouton []. Le fichier PDF affiché se ferme et l'écran de selection des fichiers apparait.

Les opérations suivantes ne peuvent pas être executées lors de l'affichage d'un PDF dans un diaporama.

• Annulation d'un mot de passer
• Affichage de e-signatures
• Affichage d/images JPEG2000
• Affichage d'effets transparents
• Lecture de contenu multimédia
• Affichage de dessins 3D
• Affichage des commentaires

Projection des fichiers image d'un dossier en séquence (Diaporama)

Vous pouvez projeter les fichiers image d'un dossier dans l'ordre, l'un après l'autre. Cette fonction est baptisée Diaporama. Procedez comme suit pour executer le Diaporama.

Pour changer automatiquement les fichiers lors de l'exécution du Diaporama, réglez la Fréq. définition dans Option du Diaporama sur toute valeur différente de Non. Le réglage par défaut est de 3 secondes.

Démarrez le Diaporama.

L'écran de la liste de fichiers s'affiche.

"Demarrage du diaporama" p.57

2 Appuyez sur le bouton [△], [▼], [△] ou [▶] pour

placer le curseur sur le dossier du Diaporama à exécuter, puis appuyez sur le bouton [].

3 Sélectionnez Diaporama en bas à droite de l'écran de la liste de fichiers, puis appuyez sur le bouton [].

Le Diaporama démarre et les fichiers image du dossier sont automatiquement projétés dans l'ordre, l'un après l'autre.

Lorsque le dernier fjichier a eté projeté, la liste des fichiers est à nouveau affichée automatiquement. Si vous reglez Lecture continue sur On dans la fenêtre Option, la projection se fait en boucle.

"Paramètres d'affichage des fichiers image et paramètres de fonctionnement du Diaporama" p.64

Vous pouvez, pendant la projection d'un Diaporama, passer à la fenêtre suivante, revenir à la précédente ou arrêter la lecture.

Si Fréq. définition de l'écran Option est régle sur Non, les fichiers ne changent pas automatiquement lorsque vous sélectionnez Voir

Diaporama. Appuyez sur le bouton [▶], [←] ou [□] pour afficher le fichier suivant.

Lecture d'un scenario

1 Demarrez Slideshow. L'écran de la liste de fichiers s'affiche. "Demarrage du diaporama" p.57
2 Appuyez sur le bouton [▲], [▼], [▲] ou [▼] pour selectionner le scenario que vous souhaitez dire.
3 Appuyez sur le bouton []. La lecture demarre.

Opérations lors de la lecture d'un scenario

Pour passer d'un écran à l'autre

Diapositive suivante
Diapositive precedente
3 Diapositive ou animation suivante
4 Diapositive ou animation suivante (sans lecture des effets d'animation.)

Diapositive ou animation precedente (sans lecture des effets d'animation.)

Pour arrête la lecture

Le message "Terminer Scenario?" s'affiche lorsque vous appuyez sur le bouton Esc. Fermez en choisisant Quitter puis en appuyant sur le bouton [] .

Pour continuer la lecture,CHOISISEZ Retour puis appuyez sur le bouton [ ]

Vous pouvez utiliser les fonctions suivantes lorsque vous projetez un scenario ou un fjichier image avec Slideshow.

Gel

"Arrêt sur image (Gel)" p.65

• Pause A/V

"Arrêt momentané de l'image et du son (Pause A/V)" p.65

E-Zoom

"Agrandissement d'une partie de l'image (E-Zoom)" p.67

• Pointeur

"Fonction Pointeur (Pointeur)" p.66

Paramètres d'affichage des fichiers image et paramètres de fonctionnement du Diaporama

Vous pouvez définir l'ordre d'affichage des fichiers ainsi que les paramètres de fonctionnement du Diaporama dans l'écran Option.

1 Appuyez sur le bouton [△][▼][[ ] pour placer le curseur sur le dossier dans lequel vous souhaitez définir les conditions d'affichage et appuyez sur le bouton Esc. Sélectionnez Option dans le sous-menu qui s'affiche, puis appuyez sur le bouton [].
2 Quand l'écran Option suivant s'affiche, réglez chacun des éléments. Sélectionnez l'une des options si nécessaire, puis appuyez sur le bouton [+] pour activer les réglages.

Le tableau suivant indique les détails de chaque élément.

Ordre d'afficha-ge	Vous pouvezCHOISIR d'afficher les fichiers classés par Ordre des noms ou par Ordre des dates.
Ordre de classe-ment	Vous pouvezCHOISIR de trier les fichiers par ordreCroissant ou Decroissant.
Lecture continue	Vous pouvez Définir si le Diaporama doit être répété.
Fréq. défillement	Vous pouvez définir la durée avant d'afficher le fichier suivant dans Diaporama. Vous pouvez définir un temps entre 0 seconde (Non) et 60 secondes. Si vous sélectionnez Non, la lecture automatique est désactivée.
Effet	Vous pouvez définir les effets à l'écran lors du changement de diapositive.

Lorsque vos réglages sont terminés, appuyez sur le bouton

[ ], [ ], [ ] ou [ ] pour placer le curseur sur OK,

puis appuyez sur le bouton [].

Les réglages sont appliqués.

Si vous ne désirez pas appliquer les réglages, placez le curseur sur le bouton Annuler, puis appuyez sur le bouton [J].

Arrêt momentané de l'image et du son (Pause A/V)

Cette fonction vous permet d'attirer l'attention du public sur votre commentaire, mais aussi de masquer certaines opérations telles que le changement de fichiers dans le cas d'une presentation à partir d'un ordinateur.

Chaque pression sur le bouton [A/V Mute], ainsi que chaque ouverture/fermeture de cache de l'objectif, active ou désactive la fonction Pause A/V.

Télécommande

Projecteur

• Pendant la projection d'images animées, les images et le son sont toujours lus par la source lorsque la fonction Pause A/V est activée. Il est impossible de reprendre la projection à l'endetroit où la fonction Pause A/V a été activée.
• Vous pouvez selectionner l'écran affché lorsque le bouton [A/V Mute] est appuyé dans le menu Configuration.
  Avancé - Affichage - Pause A/V p.90
• Lorsque le volet de pause A/V est fermé pendant environ 30 minutes, le Minut cache objectif est activé et l'appareil est automatiquement mis hors tension. Si vous ne souhaitez pas activer Minut cache objectif, reglez Minut cache objectif sur Off.
  Avancé - Fonctionnement - Minut cache objectif p.90
• La lampe reste allumée durant la Pause A/V, ce qui augmente la durée d'utilisation cumulée de la lampe.

Arrêt sur image (Gel)

Lorsque Gel est activé pour les images animées, l'image gelée est toujours projetée sur l'écran, ce qui vous permet de projeter une série animée

image par image comme s'il s'agissait d'une série de photos. Vous pouvez en outre effectuer des opérations telles qu'un changement de fichiers, lors d'une projection à partir d'un ordinateur, sans projeter d'images si vous activez Gel au préalable.

Chaque pression sur le bouton [Freeze] active ou désactive la fonction Gel.

Télécommande

• La lecture audio n'est pas interrompue.
• Pendant la projection d/images animées, les images sont toujours lues alors que l'écran est arrêté. Il est impossible de reprendre la projection à l'endroit où l'écran a été arrêté.
• Si vous appuyez sur le bouton [Freeze] alors que le menu Configuration ou l'écran d'aide est affché, le menu ou l'écran d'aide affché est fermé.
• La fonction Freeze peut fonctionner en combinaison avec la fonction E-Zoom.

Fonction Pointeur (Pointeur)

Cette fonction vous permet de déplacer un pointeur sur l'image projetée, de manière à attirer l'attention sur un élément.

1 Affichez le pointeur.

À chaque fois que vous appuyez sur le bouton [Pointer], le pointeur s'affiche ou disparait.

Télécommande

2 Déplacez le pointeur ().

Télécommande

Lorsque you appuyez sur une quelconque paire de boutons
adjacents [A], [V], [4] et [1] simultanement, you.
pouvez déplacer le pointeur en diagonale.

Vous pouvez utiliser Forme de pointeur pour définir la forme de l'icone du pointeur.

Réglage - Forme de pointeur p.88

Agrandissement d'une partie de l'image (E-Zoom)

Cette fonction vous permet d'agrandir une image, par exemple un graphique ou un tableau, de manière à moins en voir les détails.

1 Démarrez la fonction E-Zoom.

Appuyez sur le bouton [4] pour fermer la croix (5).

Télécommande

2 Déplacez la croix ( ) sur la partie de l'image à agrandir.

Télécommande

Lorsque you appuyez sur une quelconque paire de boutons
adjacents [▲], [▼], [◇] et [◇] simultanément, vous
pouvez déplacer le pointeur en diagonale.

Effectuez l'agrandissement.

Télécommande

Bouton [ ] : Chaque pression sur le bouton provoque l'agrandissement de la zone. Vous pouvez effectuer un agrandissement rapide enMAINANT le bouton enfoncé.

Bouton [ ] :Réduit les images qui ont été agrandies.

Bouton Esc: Annule la fonction Zoom électronique.

• Le taux d'agrandissement est affiché à l'écran. La zone selectionnée peut être agrandie de 1 à 4 fois, en 25 incréments.
• Pendant la projection agrandie, appuyez sur le bouton [▲], [▼], [▲] ou [▼] pour faire défiler l'image.
• Si la fonction Zoom électronique est selectionnée, les fonctions Progressif et Réduction bruit sont annulées.

Utilisation de la télécommande pour contrôle le pointeur de la souris (Souris Sans Fil)

Vous pouvez contrôler le pointeur de la souris de l'ordinateur depuis la télécommande du projecteur. Cette fonction est baptisée Souris Sans Fil.

Les systèmes d'exploitation suivants sont compatibles avec la fonction Souris Sans Fil.

	Windows	Mac OS X
Système d'exploitation	Windows 2000	Mac OS X 10.3.x
	Windows XP	Mac OS X 10.4.x
	Windows Vista	Mac OS X 10.5.x
	Windows 7	Mac OS X 10.6.x
		Mac OS X 10.7.x

• Il peut s'avérer impossible d'utiliser la fonction Souris Sans Fil avec certaines versions des systèmes d'exploitation.

Lorsque la connexion a eté établie, le pointeur de la souris peut être utilisé comme suit.

Procedez comme suit pour activer la fonction Souris Sans Fil.

1 Connectez le projecteur à l'ordinateur à l'aide d'un cable USB disponible dans le commerce.

"Connexion d'un ordinateur" p.26

Basculez la source sur l'un des paramétres suivants.

• USB Display
• Ordinateur
  HDMI

"Passage à l'image cible à l'aide de la télécommande" p.35

Déplacement du pointeur de la souris

Boutons [] [▼] [（] [）]:

Déplace le pointeur de la souris.

Clics de souris

Bouton [ ] : Clic gauche. Appuyez deux fois rapidement pour double-clquier. Bouton Esc: Clic droit.

Glisser-deplacer

Tout en maintainant le bouton [ ] enforcé, appuyez sur le bouton [△],

Relâchez le bouton [←] quand vous vous trouvez à l'endetroit désiré.

Page Haut/Bas

Bouton [+] : Passe à la page précédente. Bouton [+] : Passe à la page suivante.

• Lorsque vous appuyez sur une quelconque paire de boutons adjacents [▲], [▼], [◇] et [◇] simultanément, vous pouvez déplacer le pointeur en diagonale.
• Si les boutons de la souris sont inversés sur l'ordinateur, le fonctionnement des boutons de la télécommande sera lui aussi inversé.

• La fonction de souris sans fil ne s'applique dans les conditions suivantes.

• Lorsque le menu Configuration ou un écran d'aide est affchéé

• Lorsque vous utilisez des fonctions autre que la fonction de sourns sans fil (réglage du volume par exemple).

Cependant, lorsque vous utilisez la fonction Zoom électronique ou Pointeur, la fonction de page précédente ou suivante est disponible.

Correction de la différence de couleur pendant la projection à partir de plusieurs projecteurs

Lorsque plusieurs projecteurs sont alignés et projettent des images, vous pouvez ajuster la luminosité et la tonalité des couleurs de l'image de chaque apparéil grâce à la fonction de réglage des couleurs sur écrans multiples. De laASF, les couleurs des images provenant de chaque projecteur sont harmonisées.

Dans certains cas, il peut arriver que la luminosité et la tonalité des couleurs ne correspondent pas totallyment, même après une correction.

Synthese de la Procedure de correction

Lorsque plusieurs projecteurs sont installés et que vous voulez apporder des corrections, procédez comme suit pour corriger un projecteur à la fois.

1. Définissez l'ID du projecteur.

Définissez un ID unique pour le projecteur souhaité afin de restreindre la correction à ce projecteur.

1. Corrigez la différence de couleur.

Vous pouvez procéder à la correction des couleurs en cas de projection à partir de plusieurs projecteurs. Vous pouvez effectuer l'ajustement du noir au blanc en cinq étapes, appelées niveaux 1 à 5. Dans chaque niveau, vous pouvez régler les deux éléments suivants :

• Correction de la luminosité

Vous peuvent corriger la luminosité de l'image de façon à harmoniser toutes les images.

• Correction de la couleur

Vous pouvez corriger la couleur de l'image afin qu'elles correspondent parfaitement.

Définition d'un ID et utilisation de la télécommande

La définition d'un ID pour chaque projecteur vous permet de restreindre le contrôle de la télécommande à ce projecteur.

Vous pouvez attribuer un ID (de 1 à 9) au projecteur. La valeur par défaut est Off.

À l'aide de la télécommande, Sélectionnez l'ID de projecteur entre 0 et 9 pour le projecteur que vous souhaitez contrôle. Les exemples suivants

illustrent la combinaison d'ID pour ID projecteur et l'ID seLECTIONné à l'aide de la télécommande.

Fonctionnement	Combinations		Descriptions
Possible		ID projecteur : 1	Lorsque l'ID de projecteur et l'ID sélectionné à l'aide de la télécommande correspondant, vous pouvez contrôler le projecteur à l'aide de la télécommande.
		ID sélectionné à l'aide de la télécommande : 1
Possible		ID projecteur : Off	Lorsque l'ID projecteur est régle sur Off, vous pouvez contrôler le projecteur quelsque soit l'ID sélectionné à l'aide de la télécommande.
		ID sélectionné à l'aide de la télécommande : 1
Possible		ID projecteur : 1	Lorsque 0 est sélectionné à l'aide de la télécommande, vous pouvez contrôler le projecteur à l'aide de la télécommande quelques soit l'ID de projecteur.
		ID sélectionné à l'aide de la télécommande : 0
Impossible		ID projecteur : 1	Lorsque l'ID projecteur et l'ID sélectionné à l'aide de la télécommande ne correspondent pas, vous ne pouvez pas contrôler le projecteur à l'aide de la télécommande.
		ID sélectionné à l'aide de la télécommande : 3

Réglage de l'ID projecteur

1 Appuyez sur le bouton Menu pendant la projection.

"Utilisation du menu Configuration" p.82

Panneau de Configuration

Sélectionnez ID projecteur dans Avancé.

Esc:Retour ◆: Sélection ◆:Entrée Menu:Quitt.

3 Choisissez l'ID que vous voulez définir puis appuyez sur le bouton [].

4 Appuyez sur le bouton Menu pour terminer le réglage.

Exécutez les étapes 1 à 4 pour tous les projecteurs et définitisser un ID unique pour chacun.

Selection de l'ID du projecteur que vous souhaitez contrôle à l'aide de la télécommande

Sélectionnez l'ID à chaque mise sous tension du projecteur. Lorsque le projecteur est mis sous tension, l'ID défini pour la télécommande est 0.

1 Pointez la télécommande vers le récepteur à distance du projecteur désiré, puis appuyez sur le bouton [ID] de la télécommande.

Lorsque vous appuyez sur le bouton [ID], l'ID projecteur actuel s'affiche à l'écran. Il disparait au bout de trois secondes.

Télécommande

2 Tout en maintainant le bouton [ID] enforcé, appuyez sur la touche numérique correspondant à l'ID du projecteur à contrôler.

Correction

Après avoir configuré les projecteurs, corrigez la luminosité et la tonalité de chacun d'eux afin de réduire les différences.

Correction des différences de couleur

Contrôlez à l'aide de la télécommande et de l'ID définir selon le projecteur utilisé.

1 Appuyez sur le bouton Menu.

"Utilisation du menu Configuration" p.82

2 Sélectionnez Ecrans multiples dans Avancé.

3 Sélectionnez le niveau à corriger dans la section Niveau de réglage.

• À chaque fois que vous Sélectionné un niveau, la mire du niveau sélectionné s'affiche.
• Vous pouze lancer la correction à partir de n'importe quel niveau. En règle générale, vous pouze éclaircir ou ascombrir l'image en effectuant une correction de 1 à 5 ou de 5 à 1.

4 Corrigez la luminosité à l'aide de la fonction Corr. luminosité.

• Lorsque vous selectionnez Niveau 5, ajustez la luminosité pour correspondre à l'image la plus foncée.
• Lorsque vous selectionnez Niveau 1, ajustez la luminosité pour correspondre à l'image la plus claire.
• Lorsque vous sélectionné une valeur comprende entre Niveau 2 et Niveau 4, ajustez la luminosité pour obtenir une image à la luminosité moyenne.
• Chaque fais que vous appuyez sur le bouton [←], l'affichage bascule entre la mire et l'image réelle, ce qui vous permet de vérifier le résultat de l'ajustement et d'apporter des corrections sur la base de l'image réelle.

5 Ajustement de la Corr. couleur (G/R) et la Corr. couleur (B/Y).
6 Répétez les étapes 3 à 5 jusqu'à ce que tous les ajustements désirés soient réalisés.
A la fin de l'opération d'ajustement, appuyez sur le bouton Menu pour terminer le réglage.

Après la mise en correspondance de l'ID de la télécommande et du projecteur, executez les étapes 1 à 7 pour tous les projecteurs à corriger.

Enregistrement d'un logo d'utilisateur

Vous pouvez enregistrer l'image actuellement projetée sous la forme d'un logo d'utilisateur.

Lorsqu'un logo d'utilisateur a ete enregistré, il n'est plus possible de rétablir le logo defini en usine.

1 Projetez l'image à enregistrer comme logo d'utilisateur, puis appuyez sur le bouton Menu.

"Utilisation du menu Configuration" p.82

Utilisation de la télécommande
Utilisation du panneau de commande

2 Sélectionnez Logo d'utilisateur dans Avancé.

Esc:Retour ◆: Sélection ◆:Entrée Menu:Quitt.

• Lorsque la fonction Protec. logo utilis. de la section Mot de passeré protégé est régée sur On, un message vous informe qu'il est impossible de modifier le logo d'utilisateur. Vous pouvez apporder des modifications après avoir régé Protec. logo utilis. sur Off.

"Gestion des utilisateurs (Mot de passage protégé)" p.76
- Si vous lancez la fonction Logo d'utilisateur alors qu'une fonction telle que Keystone, E-Zoom, Aspect, Progressif ou Zoom est activée, la fonction actuelle est annulée.

3 Quand le message "Accepter cette image comme logo utiliseur ?" s'affiche, choisissez Oui.

Lorsque vous appuyez sur le bouton [←] de la télécommande ou du panneau de configuration, le format d'écran peut changer en fonction du signal afin qu'il s'adapte à la résolution du signal d'image.

4 Déplacez cette zone pourCHOISIR la partie de I'Image à employerer comme logo d'utilisateur.

Vous pouvez effectuer les mêmes opérations à l'aide du panneau de commande du projecteur.

Télécommande

Vous pouvez enregister une zone de 400 × 300 points.

Si vous appuyez sur le bouton [←] et que le message " Sélectionner cette image ?" s'affiche, Sélectionnez Oui.

6 Sélectionnez le facteur de zoom dans l'écran de réglage du zoom.

Esc:Retour ◆:Selection ◆:Valid. Menu:Quitt.

7 Quand le message "Sauvegarder l'imagre comme logo utiliser?" s'affiche,CHOISSEZ Oui.

L'image est enregistrée. Lorsque l'image est enregistrée, le message "Terminé." s'affiche.

• Lorsqu'un logo d'utilisateur est enregistré, il remplace le logo d'utilisateur précédent.
• L'enregistrement du logo d'utilisateur peut prendre environ 15 secondes. N'utilisez pas le projecteur ou l'un des apparciels connectés pendant l'enregistrement, faute de quoi vous pourriez provoquer des défaillances.

Ce projecteur possède les fonctions de sécurité améliorées suivantes :
- Mot de passage protégé

Vou puevez restreindre le nombre de personnes pouvant utiliser le projecteur.

• Blocage fonctionne.

Vouspouvez interdireauxpersonnesnon autorisésede modifierles réglages duprojecteur.

"Verrouillage des touches de Fonctionnement (Blocage Fonctionne.)" p.78

• Systemes de Sécurité

Ce projecteur est équipé du dispositif de sécurité antivol suivant.

"Systèmes de sécurité" p.80

Gestion des utilisateurs (Mot de passage protégé)

Lorsque Mot de passer protégé est activé, les personnes qui ignoret le mot de passer ne peuvent pas utiliser le projecteur pour projeter des images, même s'il est allumé. En outre, le logo de l'utilisateur qui s'affiche quand vous allumez le projecteur ne peut pas être modifié. Ce principe fait office de fonction antivol, puisque le projecteur ne peut pas être utilisé s'il est volé. Au moment de l'achat, la fonction Mot de passer protégé n'est pas activée.

Types de la fonction Mot de passage protégé

La fonction Mot de passer protégé comprend les trois modes suivants, qui peuvent être activés en fonction de la manière dont le projecteur est utilisé.

• Protec. démarrage

Lorsque le mode Protec. démarrage est activé (On), vous devez entrer un mot de passer prédéfini lorsque le projecteur a été connecté et allumé (c'est également le cas pour Aliment. Direte). Si le mot de passer entre n'est pas correct, la projection ne démarre pas.

• Protec. logo utilis.

Ce mode interdit aux utilisateurs non autorisés de modifier le logo d'utilisteur enregistré, défini par le propriété du projecteur. Si le mode Protec. logo utilise, est On, les modifications de réglages suivantes pour le Logo d'utilisteur sont interdites :

• Capture d'un logo d'utilisateur
• Réglage de la fonction Afficher le fond, Ecran démarrage ou Pause A/V dans Affichage

Avancé - Affichage p.90

• Réseau protégé (EB-1776W/EB-1771W/EB-1761W uniquement) Si le mode Réseau protégé est activé (On), il est impossible de modifier les régages de la section Réseau.

"Menu Réseau (EB-1776W/EB-1771W/EB-1761W uniquement)" p.92

Réglage de la fonction Mot de passage protégé

Procedez comme suit pour régler la fonction Mot de passer protégé :

Pendant la projection, maintenez le bouton [Freeze] enforcé pendant environ cinq secondes.

Le menu Mot de passer protégé s'affiche.

• Si la fonction Mot de passer protégé est déjà activée, vous étés invite à entraîr le mot de passer.

Si le mot de passer entre est correct, le menu Mot de passer protégé s'affiche.

"Saisie du mot de passer" p.77

• Lorsque le mot de passer est défini, apposez l'Autocollant Protection Par Mot de Passe protégé fourni sur le projecteur, à un endroit bien visible, de manière à encourager toute tentative de vol.

2 Sélectionnez le type de protection par mot de passer que vous souhaitez définir, puis appuyez sur le bouton [].

3 Choisissez On, puis appuyez sur le bouton [].

Appuyez sur le bouton Esc, l'écran affché à l'étape 2 s'affiche de nouveau.

4 Définisse le mot de passer.

(1) Choisissez Mot de passage puis appuyez sur le bouton [].

(2) Lorsque le message "Changer le mot de passer ?" s'affiche, choisissez Oui puis appuyez sur le bouton []. Le mot de passage par défaut est régle sur « 0000 ». Remplacez-le par le mot de passage de votrechoix. Si vous choisissez Non, l'écran affché à l' étape 2 s'affiche à nouveau.
(3) Tout en maintainant le bouton [Num] enforcé, entrez un nombre à quatre chiffres à l'aide du pavé numérique. Le numéro s'affiche sous la forme « * * * * ». Lorsque vous entrez le quatrième chiffre, l'écran de confirmation s'affiche.

Télécommande

(4) Entrez de nouveau le mot de passer.

Le message "Mot de passer accepté." s'affiche.

Si vous entrez un mot de passer incorrect, un message vous invite à l'entrée de nouveau.

Saisie du mot de passer

Lorsque l'écran de saisie du mot de passer s'affiche, utilisez le pavé numérique (boutons [Num]) de la télécommande pour entrer le mot de passer.

Tout en maintainant le bouton [Num] enforcé, entrez le mot de passer en appuyant sur les touches du pavé numérique.

[Mot de passer]

Saisissez le mot de passer.

Consultez le "Guide d'utilisateur".

[0-9]:Entrée

La fonction Mot de passer protégé est désactivée temporairement lorsque vous chez le mot de passer approprié.

Attention

• Si vous entrez un mot de passer incorrect trois fois de suite, le message "Le projecteur est verrouillé" s'affiche pendant environ cinq minutes, puis le projecteur passée en mode attente. Dans une telle situation, débranchez le cordon d'alimentation de la prise secteur puis rebranchez-le et rallumez le projecteur. Le projecteur affiche de nouveau l'écran de saisie du mot de passer, de manière à vous permettre d'entrer le mot de passer correct.
• Si vous avez oublié le mot de passer, notez le numéro « Code de requête : xxxxx » qui s'affiche à l'écran, puis contactez le bureau le plus proche, dont vous trouvrez l'adresse dans la Liste des contacts pour projecteurs Epson.
  Listedes contacts pour projecteursEpson
• Si vous repêtez l'opération ci-dessus et entrez un mot de passer incorrect trente fois de suite, le message suivant s'affiche et le projecteur n'accepte plus de saisie de mot de passer : "Le projecteur est verrouillé." "Contactez Epson comme indiqué dans la documentation."
  Listedes contacts pour projecteursEpson

Verrouillage des touches de Fonctionnement (Blocage Fonctionne.)

Utilisez l'une des fonctions suivantes pour verrouiller les boutons du panneau de commande.

• Verrouill.compl.

Tous les boutons du panneau de commande sont verrouillés. Il est impossible d'effectuer la moindre action depuis le panneau de commande, y compris allumer ou éteindre l'appareil.

• Verrou. partiel

Tous les boutons du panneau de commande sont verrouillés, à l'exception du bouton O.

Cette fonction est utile, par exemple lors de manifestations pendant lesquelles la projection est effectue avec toutes les touches inopérantes, ou dans des endroits tels que des écoles, afin de limiter le nombre de touches utilisables. Le projecteur peut toujours être utilisé à l'aide de la télécommande.

1 Appuyez sur le bouton [Menu] pendant la projection.

"Utilisation du menu Configuration" p.82

Utilisation de la télécommande

Utilisation du panneau de commande

2 Sélectionnez Blocage fonctionne. dans Réglage.

Esc:Retour ◆: Sélection ◆: Entreē Menu:Quitt.

3 Sélectionnez Verrouill.compl. ou Verrouill fonc. selon votrechoix.

4 Choisissez Oui lorsque le message de confirmation s'affiche. Les boutons du panneau de commande sont bloqués conformément au réglage choisi.

Vous pouvez annuler le blocage du panneau de commande des deux manières suivantes :

• Sélectionnez Off dans Blocage fonctionne.
  Réglage - Blocage fonctionne. p.88
• Maintenez le bouton [↓] du panneau de configuration enforcé pendant sept secondes. Un message s'affiche et le blocage est annulé.

Systèmes de sécurité

Comme dispositif antivol, le projecteur est équipé d'une fente pour système de sécurité compatible avec le système Microsaver Security System fabriqué par Kensington.

Consultez la section suivante pour plus d'informations sur le système Microsaver Security System.

http://www.kensington.com/

Menu Configuration

Ce chapitre explique comment utiliser le menu Configuration et ses fonctions.

Cette section explique comment utiliser le menu Configuration.

Les étapes décrites sont basées sur l'utilisation de la télécommande. Vous pouvez toute fois executer des opérations identiques à l'aide du panneau de commande. Les boutons que vous pouvez utiliser et leurs fonctions sont indiqués sous le menu.

1 Affichez l'écran du menu Configuration.

Esc:Retour []:Sélection Menu:Quitter

2 Sélectionnez un élément principal de menu.

Esc/[]:Retour []:Sélection Menu:Quitter

3 Sélectionnez un élément secondaire de menu.

Esc:Retour ◆:Sélection ◆:Entrée Menu:Quitt.

4. Modifiez les réglages.

Esc:Retour ◆:Sélection ◆:Valid. Menu:Quitt.

5 Appuyez sur le bouton [Menu] pour terminer le réglage.

Tableau du menu Configuration

Les éléments que vous pouvez régler varient en fonction du modele utilisé et du signal et de la source d'image en cours de projection.

Nom du menu principal	Nom du sous-menu	Valeur de l'élement ou du paramètre
Menu Image p.86	Mode couleurs	Dynamique, Présentation, Théâtre, Photo, sRGB, Tableau noir, Tableau blanc, Personnalisé et DICOM SIM
	Luminosité	-24 à 24
	Contraste	-24 à 24
	Intensité couleur	-32 à 32
	Nuance	-32 à 32
	Netteté	-5 à 5
	Temp. couleur abs.	5000K à 10000K
	Réglage couleur	R : -16 à 16 G : -16 à 16 B : -16 à 16
	Iris auto	On et Off
Menu Signal p.87	Ajustement Auto	On et Off
	Résolution	Automatique, Large et Normal
	Alignement	-
	Sync.	-
	Position	Haut, Bas, Gauche et Droite
	Progressif	Off, Video et Film/Auto
	Réduction bruit	Off, NR1 et NR2
	Interv. video HDMI	Automatique, Normal et Étendu
	Signal entrée	Automatique, RGB et Composantes

Nom du menu principal	Nom du sous-menu	Valeur de l'élement ou du paramètre
	Signal Video	Automatique, NTSC, NTSC4.43, PAL, M-PAL, N-PAL, PAL60 et SECAM
	Aspect	Normal, 4:3, 16:9, Complet, Zoom et Native
	Overscan	Automatique, Off, 4% et 8%
	Traitement images	Rapide, Fine
Menu Réglage p.88	Keystone	H/V-Keystone et Quick Corner
	Split Screen	-
	Blocage fonctionne.	Verrou. complet, Verrou. partiel et Off
	Forme de pointeur	Pointeur 1, 2 et 3
	Consommation électr.	Normal et ECO
	Volume	0 à 20
	Récepteur à distance	Avant/Arrière, Avant, Arrière et Off
	Bouton utilisateur	Consommation électr., Information, Progressif, Mire, Ecrans multiples et Résolution
	Mire	-
Menu Avancé p.90	Affichage	Message, Afficher le fond, Ecran démarrage et Pause A/V
	Logo d'utilisateur	-
	Projection	Avant, Avant/Plafond, Arrière et Arrière/Plafond
	Fonctionnement	Aliment. Direkte, Mode veille, Temps Mode veille, Minut cache objectif et Mode haute alt.
Nom du menu principal	Nom du sous-menu	Valeur de l'élément ou du paramètre
	Mode attente	Comm. activée et Comm. désactivée
	USB Type B	USB Display et Link 21L
	ID projecteur	Off ou 1 à 9
	Ecrans multiples	Niveau de réglage, Corr. luminosité, Corr. couleur (G/R) et Corr. couleur (B/Y)
	Langue	15 ou 35 langues*1
Menu Information menup.100	Durée de lampe	-
	Source	-
	Signal entrée	-
	Résolution	-
	Signal Video	-
	Taux rafraîchi.	-
	Info sync	-
	État	-
	Numéro de série	-
	Event ID	-
Menu Réinit. p.101	Tout réinitialiser	-
	Réinitial. durée lampe	-

*1 Le nombre de langues prises en charge varie en fonction de la région où le projecteur est utilisé.

Menu Réseau (EB-1776W/EB-1771W/EB-1761W uniquement)

Nom du menu prin-cipal	Nom du sous-menu	Valeurs de réglage
Menu Base	Nom du projecteur	-

Nom du menu prin-cipal	Nom du sous-menu	Valeurs de réglage
p.94	Mot passe PJLink	-
	MotPss ContrôleWeb	-
	Mot-clé projecteur	On et Off
Menu LAN sans fil p.95	Alim réseau sans fil	On et Off
	Mode de connexion	Rapide et Avancé
	Canal	1ch, 6ch et 11ch
	Syst LAN sans fil	802.11b/g et 802.11b/g/n
	Param. auto SSID	On et Off
	SSID	-
	Paramètres IP	DHCP, Adresse IP, Masque ss-rés et Adresse passerelle
	Affichage SSID	On et Off
	Affichage de l'adresse IP	On et Off
Menu Sécurité p.96	Sécurité	Non, WEP, WPA-PSK et WPA2-PSK
	Encryptede WEP	128Bit et 64Bit
	Format	ASCII et HEX
	Clef ID	1, 2, 3, 4
	Clef de cryptage 1/Clef de cryptage 2/Clef de cryptage 3 et Clef de cryptage 4	-
	Type d'authentif.	Open et Shared
	Mot de passer	-
Menu Courrier p.97	Notif. courrier	On et Off
	Serveur SMTP	-
	Numéro de port	-
	Réglage d'adresse 1/Ré-glage d'adresse 2/Réglage d'adresse 3	-
Menu Autresp.99	SNMP	On et Off
	Adres. IP trappe 1 et Adres. IP trappe 2	-
	AMX Device Discovery	On et Off
	Bonjour	On et Off
	Message Broadcasting	On et Off

Menu Image

Les éléments que vous pouvez régler varient en fonction du signal et de la source d'image en cours de projection. Les détails des réglages sont mémorisés pour chaque signal d'image.

"Détction automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34

Esc /[?] :Retour ◆ : Sélection Menu:Quitter

Sous-menu	Fonction
Mode couleurs	Permet de sélectionner la qualité d'image optimale pour votre environnement. ►" Sélection de la qualité de projection (sLECTION du Mode couleurs)" p.47
Luminosité	Permet d'ajuster la luminosité de l'image.
Contraste	Permet de régler la différence entre les zones claires et+somes des images.
Intensité couleur	Permet de régler l'intensité des couleurs des images.

Sous-menu	Fonction
Nuance	L'ajustement n'est possible que si des signaux NTSC sont reçus en cas d'emploi de signaux vidésos composites.Permet d'ajuster la teinte de l'image.
Netteté	Permet d'ajuster la netteté de l'image.
Temp. couleur abs.	(Cet élément ne peut pas être sélectionné si Mode couleurs est régle sur sRGB▶.)Permet d'ajuster la teinte globale des images. Permet d'ajuster la teinte selon 10 niveaux allant de 5000 K à 10 000 K. L'image prend une teinte bleue lorsqu'une valeur élevée est sélectionnée et une teinte rouge si la valeur est BASSE.
Réglage couleur	(Cet élément ne peut pas être sélectionné si Mode couleurs est régle sur sRGB▶.)· Lorsque Mode couleurs est régle sur une option autre que Personnelisé:Vous pouvez régler l'intensité des couleurs Rouge, Vert et Bleu séparément.Lorsque Mode couleurs est régle sur Personnelisé:Vous pouvez régler la Teinte, Saturation et Luminosite de R (rouge), G (vert), B (bleu), C (cyan), M (magenta) et Y (jaune) séparément.
Iris auto	(Cet élément ne peut pas être définisi si Mode couleurs est régle sur Dynamique, Théâtre ou Personnelisé.)Réglez sur On pour régler l'iris afin d'obtenir la luminosite optimale des images projétées.Le réglage est conservé pour chaque Mode couleurs. "Réglage de l'Iris auto" p.48
Réinit.	Rétablit les valeurs par défaut du menu Image. Consultez la section suivante pour rétabrir les valeurs par défaut de tous les éléments de menu."Menu Réinit." p.101

Menu Signal

Les éléments que vous pouvez régler varient en fonction du signal et de la source d'image en cours de projection. Les détails des réglages sont mémorisés pour chaque signal d'image.

Vous ne pouvez pas régler le menu Signal lorsqu'la source est USB Display, USB ou LAN.

"Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34

Esc /[]:Retour []: Sélection Menu:Quitter

Sous-menu	Fonction
Ajustement Auto	Réglez sur On pour régler automatiquement une image optimale en cas de changement du signal d'entrée.
Résolution	Réglez sur Automatique pour régler automatiquement la résolution du signal d'entrée. Si les images ne sont pas projetées correctement avec le réglage Automatique, lorsqu'une partie de l'image est manquante par exemple, utilisez le réglage Large pour un écran large ou sur Normal pour des écrons 4:3 ou 5:4 en fonction de l'ordinateur connecté.

Sous-menu	Fonction
Alignment	Permet d'ajuster les images provenant d'un ordinateur si elles comportent des bandes verticales.
Sync.	Permet d'ajuster les images provenant d'un ordinateur si elles scintillent, sont floues ou comportent des interférences.
Position	Si une partie de l'image est manquante, cette fonction permet de déplacer la position d'affichage vers le haut, le bas, la gauche ou la droite, de manière à projeter l'image entière.
Progressif	(Ce réglage ne peut être défini que lorsqu'une réserve en composantes ou une réserve RGB avec un signal entrelacé (480i/576i/1080i) est reçu. Ce réglage ne peut pas être défini lorsqu'un signal RVB numérique est reçu.)Entrelacé (i) le signal est converti en signal Progressif (p).(conversion IP)Off: Ident pour afficher des images comportant une grande quantité de mouvement.Vidéo: Ident pour les images vidés génériques.Film/Auto: Ce réglage est défini pour projeter des films video, des images d'infographie et des animations.
Réduction bruit	(Ce réglage ne peut pas être défini lorsqu'un signal RVB numérique est reçu, lorsqu'un signal entrelacé est affiché alors que Progressif est réalisé sur Off, ou lorsqu'un signal 480p, 576p ou 1080p est reçu alors que Traitement images est réalisé sur Rapide.)Il permet de lisser les images comportant des interférences. Il existe deux modes, dont vous pouvez selectionner celui que vous préférez. Il est conseilé de définir ce réglage sur Off si vous affichez des sources d'image comportant très peu d'inférences, par exemple un DVD.
Interv. videoHDMI	Lorsque le port d'entrée HDMI du projecteur est connecté à un lecteur de DVD, définissee la plage video du projecteur selon les paramètres de plage video du lecteur.
Signal entrée	Vous pouvez sélectionner un signal d'entrée à partir du port d'entrée Computer. Si vous choisissez Automatique, le signal d'entrée est régé automatique en fonction de l'équipment connecté. Si les couleurs ne s'affichent pas correctement en mode Automatique, Sélectionnez le signal approprié en fonction de l'équipment connecté.
Signal Video	Vous pouvez sélectionner un signal d'entrée à partir d'un port Video. Si vous choisissez Automatique, les signaux video sont reconnus automatiquement. Si des interférences apparaissent sur l'image ou si un problème survient, par exemple l'absence de toute image projetée en mode Automatique, Sélectionnez le signal approprié en fonction de l'équipment connecté.
Aspect	Permet de définir le rapport L/H des images projétées. "Modification du rapport L/H de l'image projetée" p.49
Overscan	(Ce réglage ne peut pas être définis lorsqu'un signal RVB numérique est reçu.) Change le rapport L/H de l'image de sortie (la portée de l'image projetée). Vous pouvez définir le recadrage sur Off, 4% ou 8%. Lorsque la source est HDMI, l'options Automatique est disponible. Lorsque Automatique est sélectionné, il passée automatiquement à Off ou 8% en fonction du signal d'entrée.
Traitement images	Modifie les réglages du traitement d'images. Rapide : Les images sont affichées plus rapidement. Le délié d'alignement du crayon est réduit lorsque vous utilisez l'unité interactive en option. Fine : Les images affichées sont de(Meilleure)qualité.
Réinit.	Rétablit les valeurs par défaut de toutes les fonctions du menu Signal, à l'exception de Signal entrée. Consultez la section suivante pour rétabrir les valeurs par défaut de tous les éléments de menu. "Menu Réinit." p.101

Menu Réglage

Sous-menu	Fonction
Keystone	Permet de corriger la distorsion trapézoidale.Lorsque H/V-Keystone est sélectionné:Correction manuelleRéglez V-Keystone et H-Keystone pour corriger la distorsion trapézoidale horizontal et verticale.Correction automatiqueRéglez Keystone H/V auto.* sur On."Correction automatique - Keystone H/V auto. -(EB-1776W uniquement)" p.41* Avec le modèle EB-1771W/EB-1761W/EB-1751, V-Keystone auto. est réglé sur On.Lorsque Quick Corner est sélectionné:Sélectionnez et corrigez les quatre coins de l'image projetée."Correction manuelle - Quick Corner -" p.43
Split Screen (EB-1776W/EB-1771W/EB-1761W unique-ment)	Il est possible de-divider l'écran en deux.Vous pouvez modifier la Taille de l'écran, puis sélectionnez les options Source, Permuter les écrans, Source audio et Quitter Split Screen.Projection simultanée de deux images (Split Screen)(EB-1776W/EB-1771W/EB-1761W uniquement)" p.53
Blocage fon-cTonne.	Lorsque cette fonction est activée, elle limite l'utilisation du panneau de commande du projecteur."Verrouillage des touches de Fonctionnement (Blocage Fonctionne.)" p.78
Forme de pointeur	Cette fonction permet de sélectionner la forme du pointeur.Pointeur 1 : Pointeur 2 : Pointeur 3 : "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.68
Consommation électr.	Cette fonction permet deCHOISSEZ ECO si les images projetées sont trop lumineuses, par exemple en cas de projection dans un local nombre ou sur un petit écran.Si vous choisissez ECO, la consommation électrique est modifiée comme suit, et le bruit du ventilateur pendant la projection est réduit.Consommation électrique : réduction d'environ 27 %
Volume	Permet de régler le volume. Les valeurs de réglage sont mémorisées pour chaque source.

Sous-menu	Fonction
Récepteur à distance	Cette fonction limite la réception du signal de commande provenant de la télécommande. S'il est régé sur Off, vous ne pouvez effectuer aucune opération à partir de la télécommande. Si vous souhaitez effectuer des opérations à partir de la télécommande, maintenez le bouton [Menu] de la télécommande ou du panneau de commande enforcé pendant au moins 15 secondes pour rétablier la valeur par défaut.
Bouton utilisea-teur	Vous pouvez selectionner et attribuer un élément du menu Configuration au bouton [User] de la télécommande. Une pression sur le bouton [User] permet d'acceder à la fenêtre de selection/réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton. Vous pouvez attribuer l'un des éléments suivants au bouton [User]. Consommation électr., Information, Progressif, Mire, Ecrans multiples et Résolution
Mire	Vous pouvez afficher une mire afin de régler la projection sans connecter un autre équipement lors de la configuration du projecteur. Lorsque la mire est affichée à l'écran, vous pouvez exécuter la distorsion trapézoidale, le zoom et la mise au point. Pour annuler l'affichage de la mire, appuyez sur le bouton [Esc] de la télécommande ou du panneau de commande. Attention Si une mire est affichée de manière prolongée, une image résiduelle peut être visible sur les images projétées.
Réinit.	Rétablit les valeurs par défaut de toutes les fonctions du menu Réglage, à l'exception du Bouton utiliseaur. Consultez la section suivante pour rétabrir les valeurs par défaut de tous les éléments de menu. "Menu Réinit." p.101

Menu Avancé

Sous-menu

Fonction

Affichage

Permet d'effectuer des réglages relatifs à l'affichage du projecteur.MESSAGES : Réglés sur Off, les éléments suivants ne s'affichent pas.Le nom des éléments lorsque Source, Mode couleurs ou Rapport L/H sont modifiés ; un message en l'absence de signal d'image reçu ; des avertissements tels que Avert. haute temp.Afficher le fond*1 : Vous pouvez définir l'arrière-plan de l'écran sur Noir, Bleu ou Logo lorsqu'aucun signal d'image n'est disponible.Ecran démarrage*1 : Réglez sur On pour afficher le Logo d'utilisateur lorsque la projection démarre.Pause A/V*1 : Permet de désirir l'écran affché lorsque le bouton [A/V Mute] de la télécommande est appuyé en mode Noir, Bleu ou Logo.

Sous-menu	Fonction
Logo d'utilisa-tein*1	Permet de modifier le logo d'utiliseur qui est affiché par les fonctions Afficher le fond, Pause A/V, etc. "Enregistrement d'un logo d'utiliseur" p.73
Projection	Sélectionnez l'une des méthodes de projection suivantes en fonction de l'installation du projecteur. Avant, Avant/Plafond, Arrière et Arrière/Plafond Vou陜 pouvez modifier le réglage dans l'ordre suivant, en appuyant sur le bouton [A/V Mute] de la télécommandependant environ cinq secondes. Avant←Avant/Plafond Arrière←Arrière/Plafond "Méthodes d'installation" p.23
Fonctionnement	Aliment. Direkte : Réglez sur On pourmettre le projecteur sous tension simplement en le branchant. Lorsque le cordon d'alimentation est branché, notez que le projecteur s'allume automatiquement dans une situation telle que la fin d'une panne de courant. Mode veille : Si cette fonction est activée (On), elle arrête automatiquement la projection si aucun signal d'image n'est reçu et si aucune activités n'est effectuee. Temps Mode veille : Lorsque le Mode veille est réglé sur On, vous pouvez définir le décai après lequel le projecteur s'éteint automatiquement selon une plage de 1 à 30 minutes. Minut cache objectif : Si cette fonction est activée (On), l'alimentation se coupe automatiquement 30 minutes après la fermeture du volet de pause A/V. La valeur par défaut est On. Mode haute alt. : Réglez sur Model1 ou Mode2 si vous utilisez le projecteur à une altitude supérieure à 1 500 m. En cas d'advertissement de température élevé lorsque Model1 est sélectionné, sélectionnez Mode2. La luminosité peut toutfois légèrement diminuier si Consommation électr. est réglé sur Normal en Mode2.
Mode attente	Permet d'utiliser les fonctions de surveillance et de commande via le réseau lorsque le projecteur est en mode attente et lorsque ce réglage est définir sur Comm. activée.(EB-1776W/EB-1771W/EB-1761W uniquement)Vous pouvez contrôler l'état du projecteur sur le réseau à l'aide de SNMP®, ou du logiciel EasyMP Monitor."Logiciels utiles" p.129
USB Type B	Régléz sur USB Display lorsque le projecteur et un ordinateur sont connectés par un cable USB et que les images de l'ordinateur et l'audio sont projétés."Projection avec USB Display" p.35Lorsque cette fonction est réalisée sur Link 21L, les commandes ESC/VP21 sont activées."Commandes ESC/VP21" p.135
ID projecteur	Définissez l'ID sur un nombre compris entre 1 et 9. Off indique qu'aucun identificateur n'est définit."Réglage de l'ID projecteur" p.71
Ecrans multiples	Lorsque plusieurs projecteurs sont alignés et projetent des images, vous pouvez ajuster la luminosité et la tonalité des couleurs de l'image de chaque image projetée.Niveau de réglage: Vous pouvez ajuster du noir au blanc en 5 étapes, appelées Niveau 1 à 5. Dans chaque niveau, vous pouvez ajuster les valeurs Corr. luminosité et Corr. couleur.Corr. luminosité: Vous pouvez corriger la différence de luminosité de chaque projecteur.Corr. couleur (G/R) / Corr. couleur (B/Y): Vous pouvez corriger la différence de couleur de chaque projecteur."Correction de la différence de couleur pendant la projection à partir de plusieurs projecteurs" p.69
Langue	Définit la langue des messages et des menus.

Sous-menu	Fonction
Réinit.	Vous pouvez rétablier les valeurs de Affichage*1 et de Fonctionnement*2 du menu Avancé.Consultez la section suivante pour rétablier les valeurs par défaut de tous les éléments de menu."Menu Réinit." p.101

*1 Si la fonction Protec. logo utiliser. est régée sur On dans Mot de passer protégé, il est impossible de modifier les réglages relatifs au logo d'utilisateur. Vous pouvez apporter des modifications après avoir régé Protec. logo utiliser sur Off.
"Gestion des utilisateurs (Mot de passage protégé)" p.76

*2 Sauf pour Mode haute alt.

Menu Réseau (EB-1776W/EB-1771W/EB-1761W uniquement)

Si la fonction Réseau protégé est régée sur On dans la section Mot de passage protégé, un message s'affiche et il est impossible de modifier les réglages. Réglez Réseau protégé sur Off, puis configurez le réseau.

"Réglage de la fonction Mot de passage protégé" p.76

Esc /[]:Retour []:Selection Menu:Quitter

Sous-menu	Fonction
Infos réseau-LAN sans fil	Affiche les informations relatives à l'état du réseau. • Mode de connexion • Niveau d'antenne • Nom du projecteur • SSID • DHCP • Adresse IP • Masque ss-rés • Adresse passerelle • Adresse MAC • Code de région*

Sous-menu	Fonction
Vers Configura-tion réseau	Les menus suivants permettent de définir les régages du réseau : Base, LAN sans fil, Sécurité, Courrier, Autres, Réinit. et Installation terminée

• Affiche les informations disponibles sur la région de l'Unité de Réseau sans fil utilisée. Pour plus d'informations, contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson.

Listedes contacts pour projecteursEpson

• À l'aide du navigateur Web d'un ordinateur connecté au projecteur via un réseau, vous pouvez configurer les fonctions et contrôle le projecteur. Cette fonction est appelée Contrôle Web. Vous pouvez utiliser un clavier pour entrer du texte et définir des réglages de Contrôle Web, comme les paramètres de sécurité.
  "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)" p.132
• Contactez l'administrateur de votre réseau pour plus de détails sur les réglages réseau.

Remarques sur l'utilisation du menu Réseau

La sélection dans le menu supérieur et les sous-menus, ainsi que la modification de l'élément sélectionné s'effectuant de la même manière que dans le menu Configuration.

Quand vous avez terminé, veillez à acceder au menu Terminate et à y selectionner Oui, Non ou Annul. Lorsque vous choisissez Oui ou Non, vous revenez au menu Configuration.

Oui: Sauvegarde les réglages et quitte le menu Résseau.

Non: Ne sauvegarde pas les réglages et ferme le menu Résseau.

Annuler: Continue d'afficher le menu Réseau.

Fonctions du clavier virtuel

Le menu Réseau contient des fonctions qui nécessitent la saisie de caractères alphanumériques durant l'installation. Dans ce cas, le clavier virtuel suivant s'affiche. À l'aide des boutons [▲], [▼], [◇] et [◇] de la télécommande ou [□], [□], [□] et [□] du panneau de commande, placez le curseur sur la touche désirée, puis appuyez sur le bouton ◆ pour saisir des caractères alphanumeriques. Pour saisir des chiffres, maintainez le bouton [Num] de la télécommande enforcé, puis appuyez sur les touches numériques. ÀpRES la saisie, appuyez sur la touche Finish du clavier pour confirmer. Appuyez sur Cancel pour annuler la saisie.

Esc:Retour [←] : Sélection [+] : Validator

• À chaque fois que vous Sélectionnez la touche CAPS et que vous appuyez sur le bouton [←], vous alternez entre majuscules et minuscules.
• À chaque fois que vous sélectionné la touche SYM1/2 et que vous appuyez sur le bouton [←], les touches de symboles situées à l'intérieur du cadre changent.

Menu Base

Esc/[]:Retour []:Selection

Sous-menu	Fonction
Nom de projec-teur	Affiche le nom du projecteur, utilisé pour identifier ce dernier en cas de connexion à un réseau. Vous pouvez entraîr 16 caractères alphanumeric à un octet.
Mot passes PJLink	Définissez un mot de passerà utiliser pour accéder au projecteur à l'aide de logiciels PJLink compatibles. Vous pouvez entraîr 32 caractères alphanumeric à un octet.
MotPss Contrô-leWeb	Définissez le mot de passerà utiliser pour définir des paramètres et contrôle le projecteur via la fonction Contrôle Web. Vous pouvez saisir 8 caractères alphanumeric mono-octet. Contrôle Web est une fonction qui permet d'installer et de contrôle le projecteur à l'aide du navigateur Web d'un ordinateur connecté via un réseau. "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)" p.132

Sous-menu	Fonction
Mot-clé projec-teur	Lorsque cette fonction est réalisée sur On, vous devez entrer le mot-clé pour connecter le projecteur à un ordinateur via un réseau. Cette fonction permet ainsi d'éviter l'interruption de la presentation en cas de connexions d'autres ordinateurs. Cette fonction est normalement réalisée sur On. Guide d'utilisation EasyMP Network Projection

Menu LAN sans fil

Sous-menu	Fonction
Alim réseau sans fil	Définissez ce réglage sur On lors de la connexion du projecteur à l'ordinateur via un réseau sans fil.Si vous ne souhaitez pas effectuer de connexion via un réseau sans fil, définissez ce réglage sur Off pour éviter tout accès non autorisé.La valeur par défaut est On.
Mode de connexion	Définissez le mode de connexion à utiliser lors de la connexion du projecteur à l'ordinateur via un réseau local sans fil.Si vous sélectionnez Rapide, un petit réseau est créé automatiquement par le projecteur et l'ordinateur. Il est utilisé avec EasyMP Network Projection. Si Param. auto SSID est régle sur On, le projecteur devient un point d'accès facile à utiliser; si Off est sélectionné, le réseau est créé en mode Ad hoc>.Si vous sélectionnez Avancé, la connexion est établie en mode infrastructure>via le point d'accès installé.

Sous-menu	Fonction
Canal	(Ne peut être définir que si Mode de connexion est régé sur Rapide.)Sélectionnez la bande de fréquences utilisées par le réseau sans fil entre 1ch, 6ch et 11ch.La valeur par défaut est 11ch.
Syst LAN sans fil	Réglez le Réseau local sans fil sur 802.11b/g ou 802.11b/g/n.La valeur par défaut est 802.11b/g/n.
Param. auto SSID	Si Mode de connexion est régé sur Rapide, lorsque vous sélectionnez On, vous pouvez rechercher le projecteur plus rapidement parmi plusieurs projecteurs. SSID est défini automatiquement.En cas de connexion à plusieurs projecteurs à partir d'un ordinateur en Mode rapide, sélectionnez Off et définissez le même SSID sur tous les projecteurs qui se connecteront.
SSID	(Ne peut être définir que si Param. auto SSID est régé sur Off.)Entrez un SSID®. Lorsqu'un SSID est fourni pour le réseau sans fil dans lequel le projecteur opère, entrez ce SSID.Vous pouvez entra 32 caractères alphanumériques à un octet.
Paramètres IP	(Ne peut être définir que si Mode de connexion est régé sur Avancé.)
	Vous pouvez effectuer des régages réseau.
	DHCP: Réglez sur On pour régler le réseau à l'aide de DHCP®. Si On est sélectionné, vous ne pouvez pas ajouter d'autres adresses.
	Adresse IP: Vous pouvez entrer l'adresse IP attribuée à ce projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas été utilisées:
	0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (ou x est un nombre de 0 à 255)
	Masque ss-rés: Vous pouvez entrer le masque de sous-résseau du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les masques de sous-résseau suivants ne peuvent pas été utilisés:
	0.0.0.0, 255.255.255.255
	Adresse passerelle: Vous pouvez entrer l'adresse IP de la passerelle attribuée au projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses de passerelle®suivantes ne peuvent pas été utilisées:
	0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (ou x est un nombre de 0 à 255)
Affichage SSID	Pour empêcher l'affichage du SSID®sur l'écran d'atteke LAN, réglez-le sur Off.
Affichage de l'adresse IP	Pour empêcher l'affichage de l'adresse IP®sur l'écran d'atteke LAN, réglez-la sur Off.

Menu Sécurité

Disponible uniquement lorsque l'Unité de Réseau sans fil fournie ou en option est installée.

Esc/[]:Retour []:Selection

Sous-menu	Fonction
Sécurité	Sélectionnez le type de sécurité parmi les options affichées. Pour installer la sécurité, suivez les instructions données par l'administrateur du système réseau auquel vous étés sur le point d'accéder.
Encryptage WEP	Vous pouvez définir le mode de Encryptage WEP. 128Bit : Utilise le codage 128 (104) bits. 64Bit : Utilise le codage 64 (40) bits.
Format	Vous pouvez définir la méthode d'entrée de la clé de cryptage WEP. ASCII : Texte. HEX : HEX (hexadecimal).
Clef ID	Sélectionne la clé ID de cryptage WEP.
Clef de cryptage 1/Clef de crypto-ge 2/Clef de crypto-ge 3/Clef de cryptage 4	Vous pouvez entrier la clé utilisée pour le cryptage WEP. Entrez la clé en caractères mono-octet conformément aux instructions de l'administrateur du réseau dans lequel le projecteur est installé. Le type et le nombre de caractères pouvant être entrés variant en fonction des valeurs de réglage Encryptede WEP et Format.128Bit - ASCII : Caractères alphanumerices mono-octet, 13 caractères.64Bit - ASCII : Caractères alphanumerices mono-octet, 5 caractères.128Bit - HEX : 0 à 9 et A à F, 26 caractères64Bit - HEX : 0 à 9 et A à F, 10 caractères
Type d'authentif.	Définit le type d'authentication WEP.Open : Utilise une authentication ouverte.Shared : Utilise une authentication partagée.
Mot de passer	Entrez le mot de passer. Vous devez entrer entre 8 et 63 caractères alphanumériques à un octet. Lorsque vous entrez le mot de passer et que vous appuyez sur le bouton [ ], la valeur est définie et s'affiche sous la forme d'astérisques (*)En mode EasyMP Network Projection, vous n'avez pas besoin d'entrer le mot de passer dans l'ordinateur s'il s'agit du mot de passer initial (par défaut).Nous vous recommendons de modifier le mot de passer de temps en temps à des fins de sécurité. Si les régles réseau sont initiaisés, le mot de passer initial est rétabli."Menu Réinit." p.99Vous pouvez entrier jusqu'à 32 caractères via le menu Configuration. Lorsque vous saississe plus de 32 caractères, utiliserze votre navigateur Web pour entrer le texte."Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)" p.132En mode Rapide, le mot de passer initial est défini.

Type de sécurité

Lorsque l'unité réseau sans fil fournie ou en option est installée et utilisée en mode de connexion Avancé, il est vivement recommandé de configurer les paramètres de sécurité. Sélectionnez l'une des méthodes de sécurité suivantes.

WEP

Les données sont cryptées à l'aide d'une clé codée (cle WEP). Ce mécanisme n'autorise la communication que si les clés cryptées du point d'accès et du projecteur correspondent.

WPA

Il s'agit d'une norme de cryptage qui améliore la sécurité, un point faible de la norme WEP. Bien qu'il existe plusieurs types de méthodes de cryptage WPA, ce projecteur emploie les méthodes TKIP et AES. WPA comprend également des fonctions d'authentication des utilisateurs. L'authentication WPA emploie deux méthodes : l'emploi d'un serveur d'authentication ou l'authentication entre un ordinateur et un point d'accès sans passer par un serveur. Ce projecteur prend en charge la seconde méthode (sans serveur).

Pour définiir les paramètres, suivez les instructions de l'administrateur de votre réseau.

Menu Courrier

Lorsque ce paramètre est régé, vous receivez une notification par e-mail lorsqu'un problème ou un averissement est rencontres sur le projecteur.

"Utilisation de la fonction Notif. Courrier pour signaler des anomalies de fonctionnement" p.134

Esc/[]:Retour []:Selection

Sous-menu	Fonction
Notif. courrier	Réglez sur On pour envoyer un e-mail aux adresses prédéfinies lorsqu'un problème ou un averissement est rencontres sur un projecteur.
Serveur SMTP	Vous pouvez entrer l'adresse IP» du serveur SMTP du projecteur.Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :127.x.x.x, 224.0.0.0 à 255.255.255.255 (ou x est un nombre de 0 à 255)
Numéro de port	Vous pouvez entrer le numéro de port du serveur SMTP. La valeur par défaut est 25. Vous pouvez entrer une valeur numérique entre 1 et 65535.

Sous-menu

Fonction

Réglage d'adresse 1/Réglage d'adresse 2/Ré-glaged'adresse 3

Vous pouvez entrer l'adresse électronique et le texte du message de notification que vous receivevrez en cas d'anomalie ou d'advertissement. Vous pouvez enregistrer jusqu'à trois destinations. Pour les adresses électroniques, vous pouze entrer jusqu'à 32 caractères alphanumeric d'un octet.Vous pouvez sélectionner les anomalies ou les avertissements qui donneront lieu à la création d'un courrier de notification.Lorsque le problème ou l'advertissement sélectionné se produit sur le projecteur, un courrier est envoyé à l'adresse de destination indiquée afin de le signaler. Vous pouvez sélectionner plusieurs éléments dans la liste affichée.

Menu Autres

Esc/[]:Retour []:Selection

Sous-menu	Fonction
SNMP	Réglez sur On pour contrôler le projecteur via SNMP. Pour surveiller le projecteur, vous devez installer le programme de gestion SNMP sur votre ordinateur. Les paramètres SNMP doivent être générés par un expert en réseaux. La valeur par défaut est Off.
Adres. IP trappe 1/Adres. IP trappe 2	Vous pouvez enregistrer deux adresses IP comme destination des notifications d'interruption SNMP. Vous pouvez entrauer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées : 127.x.x.x, 224.0.0.0 à 255.255.255.255 (ou x est un nombre de 0 à 255)
AMX Device Discovery	Lorsque le projecteur est connecté à un réseau, réglez ce paramètre sur On pour permettre sa détention par AMX Device Discovery®. Réglez-le sur Off si vous n'étés pas connecté à un environnement contrôle par un contrôleur AMX ou AMX Device Discovery.

Sous-menu	Fonction
Bonjour	Définissez cette fonction sur On lorsque vous vous connectez au réseau via Bonjour.Consultez le site Web d'Apple pour plus d'informations sur le service Bonjour. http://www.apple.com/
Message Broad-casting	Vous pouvez activer ou désactiver la fonction EPSON Message Broadcasting.

Menu Réinit.

Réinitialise tous les réglages réseau.

Sous-menu	Fonction
Réinitialisiez les paramètres ré-seau.	Pour réinitialiser tous les régages réseau, Sélectionnez Oui.

Menu Information (Affichage uniquement)

Permet de vérifier l'état des signaux d'image projetées et celui du projecteur. Les éléments pouvant être affichés varient en fonction de la source en cours de projection. Selon le modele utilisé, certaines sources d'entrée ne sont pas prises en charge.

"Détction automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34

Sous-menu	Fonction
Durée de lampe	Vous pouvez afficher la durée de fonctionnement cumulée de la lampe*. Lorsque le délai de remplacement de la lampe est atteint, les caractères sont affichés en jaune.
Source	Vous pouvez afficher le nom de la source pour l'équipement connecté en cours de projection.
Signal entrée	Vous pouvez afficher le contenu du paramètre Signal entrée définis dans le menu Signal en fonction de la source.
Résolution	Permet d'afficher la résolution.

Sous-menu	Fonction
Signal Video	Vous pouvez afficher les régles de Signal Video définis dans le menu Signal.
Taux rafraîché.	Permet d'afficher la fréquence de rafraîchissement▶.
Info sync	Permet d'afficher des informations sur le signal d'image. Ces informations peuvent s'avérer nécessaires pour des activités de service.
État	Affiche les informations concernant les erreurs survenues avec le projecteur. Ces informations peuvent s'avérer nécessaires pour des activités de service.
Numéro de série	Affiche le numéro de série du projecteur.
Event ID (EB-1776W/EB-1771W/EB-1761W uniquement)	Permet d'afficher le journal d'erreur de l'application. "À propos d'Event ID (EB-1776W/EB-1771W/EB-1761W unquèment)" p.137

• La durée d'utilisation cumulée est affichée sous la forme «0H» pour les 10 premières heures. Si la durée est supérieure à 10 heures, elle est affichée sous la forme «10H», «11H», et ainsi de suite.

Menu Réinit.

Esc /[]:Retour []: Sélection Menu:Quitter

Sous-menu	Fonction
Tout réinitialiser	Vous pouvez rétablier les régles par défaut de tous les éléments du menu Configuration. Les valeurs par défaut des éléments suivants ne peuvent pas être rétablex : Signal entrée, Logo d'utilisateur, tous les éléments des menus Réseau *, Durée de lampe, Langue, Mot de passer, Bouton utiliser et Ecrans multiples.
Réinitial. durée lampe	Efface la durée d'utilisation de la lampe. Remettez cette valeur à zéro lorsque vous remplacez la lampe.

• (EB-1776W/EB-1771W/EB-1761W uniqueness)

Dépannage

Ce chapitre explique comment identifier et résoudre les problèmes.

Si un problème survient sur le projecteur, vous pouvez acceder à l'écran Aide afin d'obtenir de l'assistance. Pour cela, appuyez sur le bouton Help. Vous pouvez résoudre les problèmes en répondant aux questions.

1 Appuyez sur le bouton Help. L'écran d'aide s'affiche.

Utilisation de la télécommande

Utilisation du panneau de commande

2 Sélectionnez un élément de menu.

[Aide]

L'imagest petite.

L'imagestrojetee sous forme de trapéze.

La tonalité des couleurs est inhabituelle.

Aucun signal audio ou signal audio trop faible.

◆: Sélection ◆

Utilisation de la télécommande

Utilisation du panneau de commande

3 Confirmez la selection.

Utilisation de la télécommande
Utilisation du panneau de commande

Questions et solutions sont affichées comme illustré dans l'écran ci-dessous.

Appuyez sur le bouton Help pour quitter l'aide.

L'imagest petite.

Le zoom est-il regle sur le taux minimal? Modifiez la talle de l'image à l'aide de la bague de zoom.
Le projecteur est-il trop proche de l'écran? Eloignez le projecteur de l'écran.

Consultez la section suivante si la fonction d'aide ne vous permet pas de résoudre votre problème.

"Dépannage" p.105

Si vous rencontres un problème sur le projecteur, examinez tout d'abord ses témoins et reportez-vous à la section « Signification des témoins » ci-dessous. Consultez la section suivante si les témoins n'indiquent pas clairément le problème.

"Si les témoins ne fournissent aucune indication utile" p.108

Signification des témoins

Le projecteur comporte trois tímoins qui indiquent son état de fonctionnement.

Témoin d'alimentation

Indique l'etat de fonctionnement.

Mode attente Lorsque vous appuyez sur le bouton O dans ce mode, la projection debute.

Preparation de la surveillance réseau ou refroidissement en cours. Tous les boutons sont désactivés tant que le témoin clignote.

Préchauffage
Le préchauffage dure environ 30 secondes. Au terme du préchauffage, le témoin)cesse de clignoter. Le bouton O est désactivé pendant le préchauffage.

Projection

Témoin de lampe
3 Témoin de température

Indique l'etat de la lampe de projection.

Indique l'etat de la températe interne.

Le tableau suivant explique la signification des témoins et la façon de résoudre les problèmes qu'ils indiquent.

Si tous les temoins sont eteints, verifiez si le cordon d'alimentation est bien branché et si l'alimentation electrique est normale.

Parfois, lorsque le cordon d'alimentation est debranché, le témoin O reste allumé pendant un court moment ; cette situation est normale.

: Allumé : Clignotant : Éteint : Varie en fonction de l'état du projecteur

État	Cause	Solution ou état
	Erreur interne	Cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Ephson. •Liste des contacts pour projecteurs Ephson
	Erreur ventilateur	Cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Ephson. •Liste des contacts pour projecteurs Ephson
	Erreur de capteur
	Erreur haute temp. (surchauffe)	La lampe s'éteint automatiquement et la projection s'arrête. Patientez environ cinq minutes. ÀpRES ce délambda, le projecteur passé en mode attente. Vérifiez les deux points suivants: •Assurez-vous que le filtre à air et la grille de sortie d'air sont bien dégagés et que le projecteur n'est pas placé contre un mur. •Si le filtre à air est bouché, nettoyez-le ou remplaceze-le. •"Nettoyage du filtre à air" p.120, "Remplacement du filtre à air" p.126 Si l'erreur persiste après vérification des points ci-dessus, cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Ephson. •Liste des contacts pour projecteurs Ephson
		En cas d'utilisation à une altitude d'au moins 1500 m, réglez le Mode haute alt. sur Model1 ou Mode2. •"Menu Avance" p.90
	Erreur lampeDéfaillance lampe	Vérifiez les deux points suivants: •Retirez la lampe et vérifiez si elle n'est pas endommagée. •"Remplacement de la lampe" p.122 •Nettoyez le filtre à air. •"Nettoyage du filtre à air" p.120
		Si la lampe n'est pas endommagée : Réinstalléla lampe et allumez l'appareil.Si l'erreur persiste : Remplacezla lampe et allumezl'appareil.Si l'erreur persiste : Cessezdutiliser le projecteur, débranchezla fiche d'alimentation de la prise secteur et contactez voser revendeur ou lebureau le plus proche, dont vous trouverezl'adresse dans la Listes des contacts pour projecteurs Epson.Listedes contacts pour projecteurs Epson
		Si la lampe est endommagée : Contactezvoitrévendeur local ou l'adressela plus proche indiquée dans la Listes des contacts pour projecteursEpson.(Il est impossible de projeter des images tant que la lampe n'est pas remplacée.)Listedes contacts pour projecteurs Epson
		En cas d'utilisation à une altitude d'au moins 1500 m, réglezleMode haute alt. sur Mode1 ou Mode2."Menu Avance" p.90
	Err diaphragme autoErr. aim (ballast)	Cessezdutiliser le projecteur, débranchezla fiche d'alimentation de la prise secteur et contactezvoser revendeur ou lebureau le plus proche,dont vous trouverezl'adresse dans la Listes des contacts pour projecteurs Epson.Listedes contacts pour projecteurs Epson
	Avert. haute temp.	(Cette situation n'est pas anormale. Toutefois, si la température redevientà nouveau trop élevée, la projection s'arrête automatiquement.)Assurez-vous que le filtréà air et la grille de sortie d'air sont bien dégagés et que le projecteur n'est pas placé contre un mur.Si le filtréà air est bouché, nettoyez-le ou remplacez-le."Nettoyage du filtréà air" p.120, "Remplacement du filtréà air" p.126
	Remplacer lampe	Remplacezla lampe."Remplacementde la lampe" p.122Si vous continuzà utiliser la lampe alors que sondécai de remplacement a expiré, il existe un risque accru que la lampe explode. Remplacezla lampe)dés que possible.

• Consultez la section suivante si le projecteur ne fonctionne pas correctement alors que les témoins n'indiquent rien d'anormal.
  "Si les témoins ne fournissant aucune indication utile" p.108
  Si l'etat des indicateurs n'est pas repertorié dans ce tableau, cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.
  Listedes contacts pour projecteursEpson

Si les témoins ne fournissant aucune indication utile

Si l'un des problèmes suivants se produit et que les témoins ne fournissent aucune indication utile, reportez-vous à la page correspondant à chaque problème.

Problèmes relatifs aux images

• Aucune image n'est visible La projection ne démarre pas, la zone de projection est entièrement noire ou la zone de projection est entièrement bleue.	p.109
• Les images animées ne sont pas affichées Les images animées projétées depuis un ordinateur sont noires; aucune image n'est projetée.	p.110
• La projection s'arrête automatiquement	p.110
• Le message "Non Supporté" est affchéé	p.111
• Le message "Pas de Signal" est affchéé	p.111
• Les images subissant des interférences ou une distorsion	p.112
• L'image est tronquée (trop grande) ou trop petite, son rapport L/H n'est pas correct ou l'image a été inversée Seule une partie de l'image est affichée, les rapportds de largeur et de hauteur de l'image ne sont pas corrects ou l'image peut apparaitre inversée de haut en bas ou de gauche à droite.	p.113
• Les couleurs de l'image ne sont pas correctes L'image entière présente des teintes mauves ou vertes, les images sont affichées en noir et blanc ou les images sont ternes.	p.114
• Les images sontsons	p.115

Problèmes au démarrage de la projection

• Le projecteur ne s'allume pas

p.115

Autres problèmes

• Aucun son n'est émis, ou le son est très faible	p.116
• La télécommande ne fonctionne pas	p.117
• Je veux modifier la langue des messages et des menus	p.117
• Vous ne receivez pas d'e-mail, même si un problème est rencontres sur le projecteur (EB-1776W/EB-1771W/EB-1761W uniquement)	p.118

Problèmes relatifs aux images

Aucune image n'est visible

Vérification	Solution
Avez-vous appuyé sur le bouton [◎] ?	Appuyez sur le bouton [◎] pour allumer l'appareil.
Les tímoins sont-ils étients ?	Le cordon d'alimentation n'est pas branché correctement, ou l'alimentation électrique n'est pas distribuée. Branchez le cordon d'alimentation correctement. "De l'installation à la projection" p.33 Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Le mode Pause A/V est-il activé ?	Appuyez sur le bouton [A/V Mute] de la télécommande afin d'annuler le mode Pause A/V. "Arrêt momentané de l'image et du son (Pause A/V)" p.65
Est-ce que le volet de pause A/V est fermé ?	Ouvrez le volet de pause A/V. "Avant/Dessus" p.12
Les paramètres du menu Configuration sont-ils corrects ?	Rétabliessez les valeurs par défaut de tous les réglages. Réinit. - Tout réinitialiser p.101 Avec USB Display, réglez USB Type B sur USB Display. Avancé - USB Type B p.90
L'image est-elle projetée entièrement noire ? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Certaines images en entrée, comme les écrons de veille, peuvent être entièrement noires.
Les réglages du format de signal d'image sont-ils corrects ? (Uniquement en cas de projection d'images provenant d'une source videoe)	Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. Signal - Signal Video p.87
Le cable USB est-il connecté correctement ? (Uniquement en cas de projection avec USB Display)	Vérifiez si le cable USB est connecté correctement. Reconnectez-le s'il est débranché ou s'il ne l'est pas correctement.
Windows Media Center est-il affchéé en plein écran ? (Uniquement en cas de projection avec USB Display ou via une connexion réseau)	Lorsque Windows Media Center est affchéé en plein écran, vous ne pouvez pas projeter avec USB Display ou via une connexion réseau. Réduisez la taille de l'écran.
Une application utilisant la fonction Windows DirectX est-elle affichée? (Uniquement en cas de projection avec USB Display ou via une connexion réseau)	Les applications qui utilisent la fonction Windows DirectX peuvent ne pas afficher correctement les images.
Lors d'une projection en mode d'écran divisé, un ou les deux côtés sont-ils bleu? (Uniquement en cas de projection sur un écran divisé)	Vérifiez si un signal est reçu ou si la combinaison de la source d'entrée est correcte. Reconnectez le cable s'il est débranché ou s'il ne l'est pas correctement. Si la combinaison de la source d'entrée n'est pas correcte, utilisez une combinaison prise en charge. "Sources d'entrée pour la projection Split Screen" p.53

Les images animées ne sont pas affichées

Vérification	Solution
Le signal d'image provenant de l'ordinateur est-il envoyé à l'écran LCD et au moniteur ? (Uniquement en cas de projection d'images provenant d'un ordinateur portable ou d'un ordinateur avec écran LCD intégré)	Réglez le signal d'image à partir de l'ordinateur pour activer uniquement la sortie externe. Consultez la documentation de votre ordinateur ou contactez le fabricant de l'ordinateur.
Le contenu de l'image animée que vous tentez de projeter est-il protégé par des droits d'auteur ?	Il est possible que le projecteur ne puisse pas projeter des images animées protégées par des droits d'auteur et qui sont liés sur un ordinateur. Pour plus de détails, consultez le guide de l'utilisateur fourni avec le lecteur.

La projection s'arrête automatiquement

Vérification	Solution
Le Mode veille est-il régle sur On ?	Appuyez sur le bouton [◎] pour allumer l'appareil. Si vous ne poulez pas utiliser le Mode veille, réglez-le sur Off. Avancé - Fonctionnement - Mode veille p.90

Le message "Non Supporté" est affiché

Vérification	Solution
Les régles du format de signal d'image sont-ils corrects? (Uniquement en cas de projection d'images provenant d'une source videoo)	Modifiez les régles de manière appropriée pour le signal de l'équipement connecté. ●Signal - Signal Video p.87
La résolution et le taux de rafraîchissement du signal d'image correspondents-ils au mode actuel? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Reportez-vous à la documentation de l'ordinateur pour savoir comment modifier résolution et le taux de rafraîchissement du signal d'image envoyé depuis l'ordinateur. ●"Liste des pris en charge" p.142

Le message "Pas de Signal" est affché

Vérification	Solution
Les cables sont-ils connectés correctement?	Vérifiez que tous les cables requis pour la projection sont branchés correctement. "De l'installation à la projection" p.33
Avez-vous sélectionné le port approprié?	Changez d'image en appuyant sur le bouton [Source Search] de la télécommande ou du panneau de configuration. "Détction automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34
L'ordinateur ou la source video est-il allumé?	Allumez l'équipment.
Les signaux d'image sont-ils envoyés au projecteur? (Uniquement en cas de projection d'images provenant d'un ordinateur portable ou d'un ordinateur avec écran LCD intégré)	Si les signaux d'image ne sont envoyés qu'au moniteur LCD de l'ordinateur ou au moniteur auxiliaire, vous devez modifier la sortie afin del'envoyer également vers une destination externe. Sur certains modèles d'ordinateur, lorsque les signaux d'image sont envoyés à l'extérieur, ils ne s'affichent plus sur le moniteur LCD ou le moniteur auxiliaire. Si la connexion est établie alors que le projecteur ou l'ordinateur est déjà allumé, il se peut que la touche Fn (touche de fonction) qui permet d'envoyer le signal video de l'ordinateur vers une sortie externe ne fonctionne pas. Éteignez l'ordinateur et le projecteur puis rallumez-les. "De l'installation à la projection" p.33 Documentation de l'ordinateur

Les images sont floues, troubles ou déformées

Vérification	Solution
La distance entre le projecteur et l'écran est-elle supérieure à 2,5 m? (Pour le modele EB-1776W)	Pour permettre le réglage automatique de l'image projetée par Keystone H/V auto. ou Screen Fit, la distance entre le projecteur et l'écran doit être de 1,0 à 2,5 m environ. Si le projecteur doit être placé à une distance plus importante, réglez l'image manuellement.
La fonction Keystone H/V auto. est-elle réglée sur Off? (EB-1776W unquivalent)	Un réglage sur On active la correction Keystone H/V auto.Réglage - Keystone - Keystone H/V auto. p.88Si vous utilisez le projecteur avec ce réglage désactivé, réglez l'image projetée manuellement."Correction manuelle - H/V-Keystone manuelle - " p.42
La mise au point est-elle réglée correctement ?	Réglz la mise au point à l'aide des boutons [Focus] (EB-1776W uniquement) ou de la bague de mise au point (EB-1771W/EB-1761W/EB-1751 uniquement)."Correction de la mise au point" p.46
Le projecteur se trouve-t-il à une distance correcte ?	La projection est-elle effectuée à une distance en dehors de la plage de distances recommangée ?Installez l'appareil en respectant cette distance."Taille de l'écran et Distance de projection" p.139
La valeur de correction trapézoidal n'est-elle pas trop élevé ?	Réduisez l'angle de projection afin de diminuier la quantité de correction trapézoidal."Réglage de la position de l'image" p.45
De la condensation s'est-elle formée sur l'objectif ?	Si le projecteur est transféré rapidement d'un local froid vers un local chaud, ou si la température ambiente change brusquement, de la condensation peut se former sur l'objectif, ce qui risque de produit des images floues. Installez le projecteur dans le local une heures avant de l'utiliser. Si de la condensation se forme sur l'objectif, éteignez le projecteur et attendez qu'elle disparaissé.

Les images subissant des interférences ou une distorsion

Vérification	Solution
Les régles du format de signal d'image sont-ils corrects? (Uniquement en cas de projection d/images provenant d'une source video)	Modifiez les régles de manière appropriée pour le signal de l'équipement connecté. Signal - Signal Video p.87
Les câbles sont-ils connectés correctement?	Vérifiez que tous les câbles requis pour la projection sont branchés correctement. "Connexion des équipements" p.26
Un cable d'extension est-il utilisé?	Si un cable d'extension est employé, il se peut que des interférences électriques influent sur le signal. Utilisez les cables fournis avec le projecteur, afin de vérifier si le problème n'est pas dû aux cables que vous employez.
Avez-vous sélectionné la résolution correcte? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Configurez l'ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur. "Liste des pris en charge" p.142 Documentation de l'ordinateur
Les paramètres Sync. et Alignment sont-ils régles correctement? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Appuyez sur le bouton [Auto] de la télécommande ou le bouton [←] du panneau de configuration pour exécuter l'ajustement automatique. Si les images ne sont pas correctes après l'ajustement automatique, vous pouvez l'effectuer manuellement à l'aide du menu Configuration. Signal - Alignment, Sync. p.87
La fonction Transférer la fenêtre des couches est-elle sélectionnée? (Uniquement en cas de projection avec USB Display)	Cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Paramètres Epson USB Display Vx.xx, puis déslectionné la case à cocher Transférer la fenêtre des couches.
Le curseur de la souris clignote (uniquement lors d'une projection USB Display)	L'options Permet de fluidifier le mouvement du curseur de la souris. est-elle sélectionnée? Cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Paramètres Epson USB Display Vx.xx, puis sélectionné la case à cocher Permet de fluidifier le mouvement du curseur de la souris. (Non disponible pour Windows 2000.) Pour Windows Vista/7, Windows Aero est désactivé lorsque cette option est sélectionnée.

L'Image est tronquée (trop grande) ou trop petite, son rapport n'est pas correct ou l'image a ete inversee

Vérification	Solution
Une image d'ordinateur en format large est-elle projetée ? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. Signal - Résolution p.87
L'image est-elle toujours agrandie par la fonction E-Zoom ?	Appuyez sur le bouton [Esc] de la télécommande pour annuler la fonction E-Zoom. "Agrandissement d'une partie de l'image (E-Zoom)" p.67
La position de l'image a-t-elle étabi réglée correctement?	Appuyez sur le bouton [Auto] de la télécommande ou le bouton [✔] du panneau de commande pour exécuter l'ajustement automatique de l'image projetée à partir d'un ordinateur. Si les images ne sont pas correctes après l'ajustement automatique, vous pouvez l'effectuer manuellement à l'aide du menu Configuration. Outre les signaux d'image provenant d'un ordinateur, vous pouvez ajuster d'autres signaux projetés à l'aide du menu Configuration. Signal - Position p.87
L'ordinateur est-il configuré pour un affichage sur deux écrans ? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Si l'affichage sur deux écrans a été activé dans les Propriétés d'affichage du Panneau de configuration de l'ordinateur, seule la moitié de l'image affichée sur l'écran de l'ordinateur est projetée. Pour afficher l'image entière, désactiver l'affichage sur deux écrans. Documentation du pilote de la carte graphique de l'ordinateur
Avez-vous sélectionné la résolution correcte ? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Configuez l'ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur. "Liste des pris en charge" p.142 Documentation de l'ordinateur
Le mode de projection est-il correct ?	En fonction de l'installation du projecteur, définitsez l'un des modes de projection suivants : Avant, Avant/Plafond, Arrière ou Arrière/Plafond Avancé - Projection p.90 "Méthodes d'installation" p.23

Les couleurs de l'image ne sont pas correctes

Vérification	Solution
Les régles du signal en entrée correspondent-ils aux signaux provenant de l'appareil connecté?	Modifiez les régles suivants de manière appropriée pour le signal de l'équipement connecté. • Lorsque l'image provient d'un périphérique connecté au port Computer Signal - Signal entrée p.87 • Lorsque l'image provient d'un périphérique connecté au port Video Signal - Signal Video p.87
La luminosité de l'image a-t-elle eté réglée correctement?	Ajustez le réglage Luminosité du menu Configuration. Image - Luminosité p.86
Les câbles sont-ils connectés correctement?	Vérifiez que tous les cables requis pour la projection sont branchés correctement. Vérifiez qu'aucun cable n'est déconnecté et qu'il n'y a pas de faux contact. "Connexion des équipements" p.26
Le contrôle est-il régle correctement?	Ajustez le réglage Contraste du menu Configuration. Image - Contraste p.86
Le réglage couleur est-il défini correctement?	Ajustez le réglage Réglage couleur du menu Configuration. Image - Réglage couleur p.86
L'intensité et la teinte des couleurs ont-elles été ajustées correctement? (Uniquement en cas de projection d/images provenant d'une source video)	Ajustez les régages Intensité couleur et Nuance du menu Configuration. Image - Intensité couleur, Nuance p.86

Les images sontsons

Vérification	Solution
La luminosité de l'image est-elle définie correctement?	Ajustez les régles Luminosite et Consommation electr. du menu Configuration. Image - Luminosite p.86 Réglage - Consommation electr. p.88
Le contraste»est-il régle correctement?	Ajustez le réglage Contraste du menu Configuration. Image - Contraste p.86
Est-il temps de replacer la lampe?	Lorsqu'il est presque temps de replacer la lampe, les images deviennent plus sombres et la qualité des couleurs se dégrade. Dans ce cas, installez une lampe neuve. "Remplacement de la lampe" p.122

Problèmes au démarrage de la projection

Le projecteur ne s'allume pas

Vérification	Solution
Avez-vous appuyé sur le bouton [◎] ?	Appuyez sur le bouton [◎] pour allumer l'appareil.
Les t'émoins sont-ils étèints?	Le cordon d'alimentation n'est pas branché correctement, ou l'alimentation électrique n'est pas distribuée.Débranche le cordon d'alimentation puis rebranche-le."De l'installation à la projection" p.33Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Les t'émoins s'allument-ils et s'éteignent-ils lorsque vous touchez le cordon d'alimentation?	Cette situation est probablement due à un faux contact dans le cordon d'alimentation ou à un cordon défectueux.Réinsérez le cordon d'alimentation. Si cela ne résout pas le problème, arrêtez d'utiliser le projecteur, débranchelez cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Ephson.Liste des contacts pour projecteurs Ephson
La fonction Blocage fonctionne. est-elle réglée sur Verrouill.compl.?	Appuyez sur le bouton [◎] de la télécommande. Si vous ne pouvez pas utiliser la fonction Blocage fonctionne., réglez-la sur Off.Réglage - Blocage fonctionne. p.88
Les régages appropriés ont-ils été sélectionnés pour le Récepteur à distance ?	Consultez la section Récepteur à distance du menu Configuration.Réglage - Récepteur à distance p.88

Autres problèmes

Aucun son n'est émis, ou le son est très faible

Vérification	Solution
Vérifiez que le cable audio/vidéo est bien branché au projecteur et à la source audio.	Débranchez le cable du port Audio, puis rebranchez-le.
Le volume du projecteur ou de l'équipement connecté est-il réglé au minimum?	Ajustez le volume de manière à entendre le son. Réglage - Volume p.88 "Réglage du volume" p.46
Le mode Pause A/V est-il activé?	Appuyez sur le bouton [A/V Mute] de la télécommande afin d'annuler le mode Pause A/V. "Arrêt momentané de l'image et du son (Pause A/V)" p.65
Le cable audio est-il de type « Sans résistance »?	Si vous employez un cable audio que vous vous étés procuré dans le commerce, assurez-vous qu'il est de type « Sans résistance ».
La connexion est-elle assurée à l'aide d'un cable HDMI ?	Si aucun son n'est émis lors de la connexion à l'aide d'un cable HDMI, réglez l'équipement connecté sur la sortie PCM.
La fonction Sortie audio à partir du projecteur est-elle sélectionnée ? (Uniquement en cas de projection avec USB Display)	Cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Paramètres Epson USB Display Vx.xx, puis sélectionnéz Sortie audio à partir du projecteur.

La télécommande ne fonctionne pas

Vérification	Solution
L'émetteur de la télécommande est-il bien orienté vers le récepteur du projecteur pendant l'utilisation?	Orientez la télécommande vers le capteur des signaux de la télécommande. "Portée de la télécommande" p.21
La télécommande n'est-elle pas trop éloignée du projecteur?	La portée de la télécommande est d'environ 6 m. "Portée de la télécommande" p.21
La lumière directe du soleil ou une luzière force de lampes fluorescentes parvient-elle au capteur des signaux de la télécommande?	Installes le projecteur à un endroit où le capteur des signaux de la télécommande ne recoit pas de luzière trop forts. Vous pouvez également régler le récepteur sur Off dans la section Récipeur à distance du menu Configuration. Réglage - Récipeur à distance p.88
Les réglages appropriés ont-ils été sélectionnés pour le Récipeur à distance?	Consultez la section Récipeur à distance du menu Configuration. Réglage - Récipeur à distance p.88
Les piles sont-elles déchargées ou ont-elles été installées correctement?	Vérifiez si les piles ont été insérées correctement, ou remplacez-les si nécessaire. "Remplacement des piles de la télécommande" p.20
L'ID projecteur du projecteur que vous souhaitez contrôle est-il défini ? (Lors de l'utilisation du réglage d'écrans multiples)	Tout en maintainant le bouton [ID],enforcé,appuyez sur la touche numérique correspondant à l'ID du projecteur à contrôle. "Réglage de l'ID projecteur" p.71

Je veux modifier la langue des messages et des menus

Vérification	Solution
Modifiez le réglage Langue.	Ajustez le réglage Langue du menu Configuration. Avancé - Langue p.90

Vou ne receivez pas d'e-mail, meme si un probleme est rencontré sur le projecteur (EB-1776W/EB-1771W/EB-1761W uniquement)

Vérification	Solution
Le Mode attente est-il défini sur Comm. activée?	Pour utiliser la fonction Notif. courrier lorsque le projecteur est en attente, activez Comm. activée dans la section Mode attente du menu Configuration. Avancé - Mode attente p.90
Une erreur fatale est-elle survenue, provoquant l'arrêt soudain du projecteur?	Si cet état anormal persististe, contactez votre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson. Liste des contacts pour projecteurs Epson
Le projecteur recoit-il une alimentation électrique?	Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
La fonction Notif. courrier est-elle configurée correctement dans le menu Configuration?	Un message d'erreur est envoyé conformément aux régles Courrier du menu Configuration. Vérifiez si ces régles sont corrects. "Menu Courrier" p.97

Les noms de fichiers image ne s'affichent pas correctement dans le diaporama

Vérification	Solution
Le nom du fichier est-il trop long?	Le nom du fichier peut comprendre jusqu'à 8 caractères. Pour les noms de fichier plus longs, la partie centrale du nom est omise pour raccourcir le nom à 8 caractères.
Le nom du fichier contient-il des caractères à 2 octets?	Seuls des caractères alphanumeric et des symboles peuvent être utilisés dans les noms de fichiers. Les autres caractères sont replacés par un point d'interrogation (?)

Impossible de modifier les réglages à l'aide d'un navigateur Web

Vérification	Solution
L'ID et le mot de passer utilisé sont-ils corrects?	Entrez l'ID utilisé « EPSONWEB ». Celui-ci ne peut pas'être modifié. Entrez l'ID utilisé même si le mot de passer est désactivé. Entrez les caractères définis pour le mot de passer de Contrôle Web. Le mot de passer par défaut est « admin ».

Maintenance

Ce chapitre contient des procédures de maintenance qui vous aidont à conserver votre projecteur en excellent état de fonctionnement pendant très longtemps.

Nettoyez votre projecteur s'il est devenu sale ou si la qualité des images projétées commence à se dégrader.

Attention

Eteignez le projecteur avant de le nettoyer. Sinon, un choc électrique peut survenir.

Nettoyage de l'extérieur du projecteur

Nettoyez l'extérieur du projecteur en l'essuyant sans forcer à l'aide d'un chiffon doux.

Si le projecteur est particulièrement sale, humidifiez votre chiffon à l'aide d'une solution d'eau contenant une petite quantité d'un dénergent neutre, en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l'extérieur du projecteur.

Attention

N'utilisez pas de substance volatile telle que de la cire, de l'alcool ou un solvant pour nettoyer l'extérieur du projecteur. Ces substances pourraient modifier la qualité de la coque du projecteur ou provoquer sa décoloration.

Nettoyage de l'objectif

Utilisez un chiffon optique, disponible dans le commerce, pour essuyer délicatement l'objectif.

Avertissement

N'utilise pas de vaporisateur contenant un gaz inflatable pour retarder les saletés ou la poussière qui adhérent à l'objectif. Le projecteur peut prendre feu en cas de température interne élevée de la lampe.

Attention

Faites attention de ne pas frottier l'objet avec un matériel abrasif, et protegez-le des chocs, car il s'agit d'une piece fragile.

Nettoyage du filtré à air

Nettoyez le filtré à air et la grille d'entrée d'air si le message suivant s'affiche :

"Le projecteur chauffe. Vérifiez que l'ouverture de la ventilation n'est pas obstruée, nettoyez ou remplacez le filtré."

Attention

• L'accumulation de poussière sur le filtré à air peut provoquer une élevation de la température interne du projecteur, ce qui peut entraîner des problèmes de fonctionnement et raccourcir la durée de vie du moteur optique. Nettoyez immidiatement le filtré à air si le message s'affiche.
• Ne rincez pas le filtré à air à l'eau. et n'employez ni détergents ni solvants.

• Si un message s'affiche frequentlyment, même après un nettoyage, il est temps de replacer le filtré à air. Utilisez un filtré neuf.
  "Remplacement du filtré à air" p.126
• Il est conseilé de nettoyer ces pieces au moins tous les trois mois. Augmentez la fréquence de nettoyage si vous employez le projecteur dans un environnement particulièrement poussièreux.

Cette section explique comment remplacer la lampe et le contrôle à air.

Remplacement de la lampe

Périodicité de remplacement de la lampe

Il est temps de remplacer la lampe quand :

• Le message suivant s'affiche.

"Il est temps de remplacer la lampe. Pour vos achats, veuilles contacter votre revendeur de projecteurs Epson ou consulter le site www.epson.com."

Le message s'affiche pendant 30 secondes.

• Le témoin de la lampe clignote en couleur orange.

• L'image projetée commence à devenir nombre ou à perdre de sa qualité.

Attention

• Le message de remplacement de lampe estprogramme pour s'afficher après les périodes d'utilisation suivantes, afin de conserver aux images leur luminosité initiale et toute leur qualite : Durée de vie utile de la lampe : environ 3900 heures
• Si vous continuez à utiliser la lampe alors que son décai de remplacement a expiré, il existe un risque accru que la lampe explode. Lorsque le message indiquant que la lampe doit être replacée s'affiche, replacez sans tarder votre lampe par une lampe neue, même si elle fonctionne encore.
• N'eteignez pas le projecteur pour le remetre sous tension immédiatement après plusieurs fois de suite. Le fait d'allumer et d'enteindre féquèment le projecteur peut raccourcir la durée de service de la lampe.
• Selon les caractéristiques de la lampe et la façon dont elle a été utilisée, il peut arriver que celle-ci produit moins de luminosité ou cesse complètement de fonctionner avant même que ce message ne s'affiche. Il est donc conseillé de toutes conserver une lampe de rechange à portée de main afin de pouvoir.Remédier à cette évientalité.

Procedure de remplacement de la lampe

Le remplacement de la lampe peut se faire même si le projecteur est fixé au plafond.

Avertissement

• Dans le cadre du remplacement d'une lampe qui a cesseré de briller, il est possible que la lampe soit cassée. Si vous nevez remplacer la lampe d'un projecteur qui a été installé au plafond, vous nevez toujours partir du principe que la lampe usagée est peut-être cassée et vous tenir sur le côté du couvercle de la lampe, et non dessous. Retirez doucement le couvercle de la lampe. Prenez des précautions lors du retrait du couvercle de la lampe car des morceaux de verre peuvent tomber et provoquer des blessures. En cas de contacts de morceaux de verre avec les yeux ou la bouche, consultez immeditatement votre médecin.
• Ne démontez pas la lampe et n'y apportez pas de modifications. Si vous installez et utilisez une lampe modifiée ou désassemblée dans le projecteur, vous risquez de provoquer un incendie, une électrocution ou un autre incident.

Attention

Attendez que la lampe ait suffisamment refroidi avant d'ouvrir le couvercle de la lampe. Si la lampe est toujours chaude, vous risquez de vous brûler ou de vous blesser. Le refroidissement suffisant de la lampe nécessite environ une heures à compter de la mise hors tension.

1Après avoir eteint le projecteur, attendez que la sonnerie de confirmation se fasse entendre deux fois, puis débranchez le cordon d'alimentation.
2 Attendez que la lampe ait suffisamment refroidi, puis retirez le couvercle de la lampe situé sur la partie supérieure du projecteur. Desserrez la vis de fixation du couvercle de la lampe à l'aide du tournevis fourni avec la nouvelle lampe ou d'un tournevis cruciforme.

Faites ensuite coulisser le couvercle de la lampe vers l'avant puis souvevez-le pour le retirer.

3 Soulevez le ressort de fixation de la lampe.

4 Soulevez la poignée et retirez l'ancienne lampe.

Si la lampe est cassée, contactez votre revendeur ou le bureau le plus proche dont vous trouvez z'adresse dans la Liste des contacts pour projecteurs Epson.

• List des contacts pour projecteurs Epson

5 Installez la nouvelle lampe.

Insérez la nouvelle lampe le long des rails de guidage dans le sens approprié et appuyez fermement dessus pour la metre en place. Appuyez sur la partie marquee PUSH pour bloquer la lampe en place.

6 Rabaissez le ressort de fixation de la lampe, et appuyez vers la gauche et la droite jusqu'à entendre un déclic.

7 Replacez le couvercle de la lampe. Inserez le crochet comme illustré ci-dessous, puis fixez le capot. Serrez la vis de fixation du capot de la lampe.

Attention

• Veiliez à installer la lampe correctement. L'ouverture du couvercle de la lampe entraine son extinction automatique, par mesure de précaution. En outre, elle ne se rallumera pas tant qu'elle et son capot n'auront pas été réinstallés correctement.
• Ce produit est équipé d'une lampe contenant du mercure (Hg). Veuillez consulter les réglementations locales relatives à la mise au rebut ou au recyclage. Ne jetez pas la lampe avec des déchets menagers.

Réinitialisation de la Durée de lampe

Le projecteur mémorise le nombre total d'heures d'utilisation de la lampe. Lorsqu'il est temps de replacer la lampe, un indicateur et un message vous avertissent. ÀpRES avoir remplaced la lampe, veillez à remetre ce compteur à zéro à l'aide de la fonction Durée de lampe du menu Configuration.

"Menu Réinit." p.101

N'utilisez Durée de lampe qu'après le remplacement de la lampe, faute de quoi la période de remplacement de la lampe ne sera pas indiquée correctement.

Remplacement du filtré à air

Périodicité de remplacement du filtré à air

Si le message s'affiche frequentlyment alors que le filtrte a air a ete nettoye, remplacez le filtrte a air.

Procedure de remplacement du filtré à air

Le remplacement du filtré à air peut se faire même si le projecteur est fixé au plafond.

Après avoir étéint le projecteur, attendez que la sonnerie de confirmation se fasse entendre deux fois, puis débranchez le cordon d'alimentation.

Retirez le filtrre à air.
Saisissez la partie surélevée au centre du Filtre à air, puis tirez-le vers vous.

Installez le nouveau filtré à air.

Poussez le filtré à air jusqu'à sa position finale, signalée par un déclic.

Observe la réglementation locale en vigueur concernant les déchets lorsqu'you jetez des filtres à air usages.

Composition du cadre : éther de polyphénylène et résine de polystyrene

Composition du filtré : mousse de polyuréthane

Annexe

EasyMP Network Projection (EB-1776W/EB-1771W/EB-1761W uniqueness)

Le logiciel EasyMP Network Projection fourni vous permet de projeter l'écran de votre ordinateur à partir du projecteur via un réseau. Le partage du projecteur sur le réseau vous permet de projeter des données de différents ordinateurs sans changer de cable de signal. même si le projecteur est éloigné de l'ordinateur, vous pouvez projeter des données via un réseau. Vous pouvez également émettre les sons de l'ordinateur à partir du projecteur.

Ce projecteur ne prend en charge que la projection réseau via une connexion réseau sans fil.

Consultez la section suivante pour plus d'informations.

Guide d'utilisation EasyMP Network Projection

EasyMP Slide Converter

Le logiciel EasyMP Slide Converter fourni vous permet de convertir des fichiers PowerPoint en scénarios pouvant etre lus directement a partir du projecteur.

Enregistrez le scenario converti sur un périhérique de stockage USB. Lorsqu'un périhérique de stockage USB est connecté au projecteur, le Diaporama commence.

Consultez la section suivante pour plus d'informations.

Guide d'utilisation EasyMP Slide Converter
"Methododes d'utilisation d'un Diaporama" p.57

EasyMP Monitor

(EB-1776W/EB-1771W/EB-1761W uniqueness)

Le logiciel EasyMP Monitor vous permet de vérifier l'etat de plusieurs projecteurs Epson sur le réseau et de les contrôle à partir de votre ordinateur.

VouspouveztelechargerEasyMP surle siteWeb suivant.

http://www.epson.com

Les accessoires et consommables disponibles en option sont les suivants. Veuillez faire l'acquisition de ces produits lorsqu'ils sont nécessaires. La liste suivante présente les accessoires et consommables en option disponibles à partir de février 2012. Les détails des accessoires peuvent faire l'objet de modifications sans préavis, et leur disponibilité peut varier selon le pays d'achat.

Accessoires en option

Écran portatif 50" ELPSC32 Écran compact et facile à transporter. (rapport L/H 4:3)

Écran portatif 60" ELPSC27 Écran portatif 80" ELPSC28 Écran 100" ELPSC29 Écrans portatifs de type rouleau. (rapport L/H 4:3)

Écran portatif 70" ELPSC23 Écran portatif 80" ELPSC24 Écran portatif 90" ELPSC25 Écrans portatifs de type rouleau. (rapport L/H 16:10)

Écran portatif 53" ELPSC30 Écran portatif 64" ELPSC31 Écrans magnétiques portatifs. (rapport L/H 4:3)

Écrans multiples ELPSC26 Écrans multiples portatifs.

Câble pour ordinateur ELPKC02 (1,8 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches) Identique au âbile pour ordinateur fourni avec le projecteur.

Câble pour ordinateur ELPKC09 (3 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches) Câble pour ordinateur ELPKC10 (20 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches) Utilisez l'un de ces câbles de rallonge si le cable pour ordinateur fourni avec le projecteur est trop court.

Câble Composantes Video ELPKC19 (3 m ; mini D-sub 15 broches/RCA môle × 3) Permet la connexion à une source Video component#.

Unité interactive ELPIU01 À utiliser lors de l'utilisation de l'écran de l'ordinateur sur la surface de projection.

Caméra pour documents ELPDC06/ELPDC11 S'utilise pour la projection d/images comme des livres, des transparents ou des diapos.

Unité de Réseau sans fil ELPAP07 (EB-1771W/EB-1761W unquivalent) Permet la connexion sans fil du projecteur à un ordinateur et la projection.

Quick Wireless Connection USB Key ELPAP09 (EB-1776W/EB-1771W/EB-1761W unquivalent) Permet d'établier une connexion rapide et directe entre le projecteur et un ordinateur sous Windows.

Tube plafond (450 mm)* ELPFP13 Tube plafond (700 mm)* ELPFP14 S'utilise pour installer le projecteur à un plafond élevé.

Fixation de plafond* ELPMB23 S'utilise pourinstaller le projecteur au plafond.

Plaque de fixation* ELPPT01

S'utilise pour fixer le projecteur au support pour plafond.

• Une expertise spéciale est requise pour suspendre le projecteur à un plafond. Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson.
  Listedes contacts pour projecteurs Epson

Consommables

Lampe ELPLP65

Pour remplacer une lampe usagée.

Filtre à air ELPAF31

Pour remplacer un filtré à air usage.

Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web)

À l'aide du navigateur Web d'un ordinateur connecté au projecteur via un réseau, vous pouvez effectuer les réglages et contrôler le projecteur. Cette fonction vous permet d'effectuer des opérations de configuration et de contrôle à distance. En outre, comme vous pouvez utiliser le clavier de l'ordinateur, la saisie des caractères requis pour la configuration est plus facile qu'à l'aide de la télécommande.

Utilisez un navigateur Web tel que Microsoft Internet Explorer 6.0 ou une version ultérieure. Sur un Mac OS X, utilisez Safari.

Si vous reglez Mode attente sur Comm. activée, vous pouvez utiliser le navigateur Web pour régler et contrôle même si le projecteur est en mode attente (s'il est étéint).

Avancé - Mode attente p.90

Configuration du projecteur

Le navigateur Web vous permet de configurer les paramétres habituellément définis dans le menu Configuration du projecteur. Les réglages se retrouvent dans le menu Configuration. Certains éléments, toute fois, ne peuvent être définis que dans le navigateur Web.

Éléments du menu Configuration qui ne peuvent pas été régés via le navigateur Web

• Menu Réglage - Forme de pointeur
• Menu Réglage - Mire
• Menu Réglage - Bouton utiliser
• Menu Avancé - Logo d'utilisateur
• Menu Avancé - Langue

• Menu Avancé - Fonctionnement - Mode haute alt.

• Menu Avancé - Fonctionnement - Minut cache objectif

• Menu Réinit. - Tout réinitialiser et Réinitial. durée lampe

Les réglages des éléments de chaque menu sontidentiques au menu Configuration du projecteur.

"Menu Configuration" p.81

Éléments qui ne peuvent être définis qu'avac un navigateur Web

• Nom de communauté SNMP (jusqu'à 32 caractères alphanumerices à un octet)
• Mot de passer du moniteur (jusqu'à 16 caractères alphanumerices à un octet)

Affichage de l'écran Contrôle Web

Pour afficher l'écran Contrôle Web, procédez comme suit.

Vérifiez que l'ordinateur et le projecteur sont reliés au réseau. Si le projecteur communique avec un réseau sans fil, connectez-vous en mode Avancé.

Si le navigateur Web que vous utilisez est configuré de manière à se connecter via un serveur proxy, il est impossible d'afficher l'écran Contrôle Web. Pour afficher Contrôle Web, vous doivent configurer de sortie qu'un serveur proxy ne soit pas utilisé pour la connexion.

1 Démarrez le navigateur Web sur l'ordinateur.
Entrez l'adresse IP du projecteur dans la barre d'adresse du navigateur Web, puis appuyez sur la touche Enter du clavier de l'ordinateur.

L'écran Contrôle Web s'affiche.

Lorsque le mot de passer de contrôle Web est définis dans le menu Configuration, l'écran de saisie du mot de passer s'affiche.

Entrez l'ID utiliseur et le mot de passer.

Entrez l'ID utiliseur EPSONWEB.

Le mot de passer par défaut est admin.

• Entrez l'ID utiliser même si le mot de passer est désactivié.
  Vous ne pouvez pas modifier l'ID utiliser.
• Vous pouvez modifier le mot de passer dans le menu Réseau du menu Configuration.

Réseau - Base - MotPss ContrôleWeb p.94

Affichage de l'écran Web Remote

La fonction Web Remote permet d'exécuter des opérations de contrôle à distance avec un navigateur Web.

1 Affichez I'ecran Contrôle Web.

2 Cliquez sur Web Remote.

3 L'écran Web Remote s'affiche.

Nom		Fonction
1	Bouton [◎]	Permet d'allumer ou d'eteindre le projecteur. "De l'installation à la projection" p.33
2	Bouton [Computer]	Affiche les images reçues depuis le port Computer.
3	Bouton [Video]	À chaque pression sur ce bouton, l'affichage bascule entre l'image du port d'entrée Video et l'image du port d'entrée HDMI.
4	Bouton [Freeze]	Active ou déactive le gel de l'image. "Arrêt sur image (Gel)" p.65
5	Bouton [A/V Mute]	Active ou déactive l'audio et la video. "Arrêt momentané de l'image et du son (Pause A/V)" p.65
6	Boutons [Page] [+] [+]	Change les pages de fichiers, PowerPoint par exemple, en cas d'utilisation des méthodes de projection suivantes. • Avec la fonction Souris Sans Fil "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.68 • Avec USB Display "Projection avec USB Display" p.35 • Pendant une connexion réseau (EB-1776W/EB-1771W/EB-1761W uniquely) Lors de la projection d'images ou de scenarios à l'aide de Slideshow, une pression sur ces boutons affiche l'écran précédent/suivant.
7	Bouton [Source Search]	Permet de passer à la source d'entrée suivante qui envoie une image. "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.34
8	Bouton [LAN]	Passe à l'image projetée avec EasyMP Network Projection. Lors d'une projection avec la Quick Wireless Connection USB Key fournie ou en option, cebouton permet de passer à cette image. (EB-1776W/EB-1771W/EB-1761W uniquely) "Passage à l'image cible à l'aide de la télécommande" p.35
9	Bouton [USB]	Chaque pression sur le bouton entraîne le défilament des images suivantes: • USB Display • Images du périphérique connecté au port USB "Passage à l'image cible à l'aide de la télécommande" p.35
10	Boutons [Volume] [+] [+]	[Riduit le volume. [Augmente le volume. "Réglage du volume" p.46]

Utilisation de la fonction Notif. Courrier pour signaler des anomalies de fonctionnement

Lorsque vous reglez Notif. courrier, des messages notifications sont envoyés à des adresses électroniques prédéfinies lorsqu'un problème ou un averissement est rencontres sur un projecteur. Ainsi, l'opérateur est informé des problèmes survenant sur le projecteur, même s'il ne se trouve pas à proximité de celui-ci.

Réseau - Courrier - Notif. courrier p.97

• Vous pouvez enregistrer jusqu'à trois destinations de notification (adresses), et les notifications peuvent être envoyées aux trois destinations à la fois.
• Si un problème grave apparaît sur un projecteur et que celui-ci)cesse brusquement de fonctionner, il peut'être impossible au projecteur d'envoyer une notification signalant ce problème à l'opérateur.
• Si vous reglez Mode attente sur Comm. activée, vous pouvez contrôler le projecteur même s'il est en mode attente (s'il est étéint).

Avancé - Mode attente p.90

Erreur de lecteur du courrier de notification

Lorsque la fonction Notif. courrier est reglee sur On et qu'un probleme ou un avertissement est rencontres sur le projecteur, l'e-mail suivant est envoye. Exépditeur du courrier : Adresse pour Adresse 1

Objet : EPSON Projection

Ligne 1: Nom du projecteur sur lequel le problème s'est produit.
Ligne 2: Adresse IP définie pour le projecteur qui a rencontré le problème.

Ligne 3 et suivantes : Détails du problème

Les détails du problème sont indiqués ligne par ligne. Les messages sont répertoriés ci-dessous.

Aucun signal n'est reçu par le projecteur. Vérifiez l'etat de la connexion ou vérifiez si la source de signal est bien allumée.

• Auto Iris Error
• Power Err. (Ballast)

Consultez la section suivant pour résoudre les problèmes ou les averissements.

"Signification des temoins" p.105

Gestion utilisant SNMP

Réglez SNMP sur On dans le menu Configuration pour que les messages de notification soient envoyés à l'ordinateur spécifique lorsqu'un problème ou un averissement est rencontres sur un projecteur. Ainsi, l'opérateur est informé des problèmes survenant sur le projecteur, même s'il ne se trouve pas à proximité de celui-ci.

Réseau - Autres - SNMP p.99

• SNMP doit être géné par un administrateur réseau ou une personne connaissant bien le réseau.
• Pour surveiller le projecteur à l'aide de SNMP, vous doivent installer le programme de gestion SNMP sur votre ordinateur.
• En mode de connexion Rapide, la fonction de gestion à l'aide de SNMP ne peut pas être utilisée via un réseau sans fil.
• Il est possible d'enregistrer jusqu'à deux adresses IP de destination.

Commands ESC/VP21

Vous pouvez surveiller et commander le projecteur connecté au réseau à partir d'un ordinateur. Connectez le péripérique et le projecteur à l'aide d'un cable USB, puis exécutez les commandes de communication (commandes ESC/VP21).

Avant de démarrer

Pour contrôle et surveiller le projecteur à l'aide des commandes ESC/VP21, procédez aux préparations suivantes.

1 Installé le pilote de communication USB (EPSON USB-COM Driver) sur votre ordinateur. Pour plus d'informations sur le pilote EPSON USB-COM, contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Ephson.
- List des contacts pour projecteurs Epson
2 Réglez USB Type B sur Link 21L dans le menu Configuration du projecteur.
Avancé - USB Type B p.90

3 Connectez le port USB de l'ordinateur au port USB (TypeB) du projecteur à l'aide d'un cable USB.

La seconde fois, commencez à partir de l'etape 2.

Listedescommandedes

Lorsqu'il recooit une commande de mise sous tension, le projecteur s'allume et passer en mode de préchauffage. Une fois sous tension, le projecteur renvoie un symbole deux-points « : » (3Ah).

Sur réception d'une commande, le projecteur l'exécute, renvoie l'invite deux-points « :», puis accepte la commande suivante.

Si le traitement des commandes se termine par une erreur, le projecteur émet un message d'erreur, puis le code « : » réapparait.

Élément			Commande
Mise sous/hors ten-sion	On		PWR ON
	Off		PWR OFF
Sélection du signal	Ordinateur	Automatique	SOURCE 1F
		RGB	SOURCE 11
		Composantes	SOURCE 14
	HDMI		SOURCE 30
	Vidéo		SOURCE 41
	USB Display		SOURCE 51
	USB		SOURCE 52
	LAN (EB-1776W/EB-1771W/EB-1761W uniquely)		SOURCE 53
Pause A/V On/Off	On		MUTE ON
	Off		MUTE OFF
Sélection de la fon-c-tion Pause A/V	Noir		MSEL 00
	Bleu		MSEL 01

Élément		Commande
	Logo	MSEL 02

Ajout d'un code de CR (0Dh) à la fin de chaque commande puis transmission.

Protocole de communications

• Réglage du débit en bauds par défaut : 9600 ppp
• Longueur des données : 8 bits
• Parité : aucun
• Bit d'arrêt : 1 bit
• Contrôle de flux : aucun

Vérifiez les chiffres, puis appuyez les contre-mesures suivantes. Si vous ne parvenez pas à résoudre le problème, contactez votre administrateur réseau, contactez leur revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson.

• List des contacts pour projecteurs Epson

Event ID	Cause	Solution
0432	Impossible de démarrer EasyMP Network Projection.	Redémarrez le projecteur.
0435
0434	Les communications réseau sont instables.	Vérifiéz l'état de la communication réseau, puis reconnectlez après quelques instants.
0481
0482
0485
0433	Impossible de dire des images transférées.	Redémarrez EasyMP Network Projection.
0484	La communication a été déconnectée de l'ordinateur.
0483	EasyMP Network Projection a été fermé de manière inattendue.	Vérifiéz l'état de la communication réseau, puis redémarrez le projecteur.
04FE
0479	Une erreur système s'est produit dans le projecteur.	Redémarrez le projecteur.
04FF
0891	Impossible de trouver un point d'accès avec le même SSID.	Fixez le même SSID sur l'ordinateur, le point d'accès et le projecteur.
0892	Le type d'autentication WPA/WPA2 ne correspond pas.	Vérifiéz que les paramètres de sécurité du réseau sans fil sont corrects. ► Sécurité p.96
0893	Le type de cryptage WEP/TKIP/AES ne correspond pas.
0894	La communication a été déconnectée car le projecteur était connecté à un point d'accès non autorisé.	Contactez votre administrateur réseau pour plus d'informations.
0898	Échec d'acquisition DHCP.	Vérifiéz que le serveur DHCP fonctionne correctement. Si vous n'utilise pas DHCP, désactivez le paramètre DHCP. ► Réseau sans fil - Paramètres IP p.95
0899	Autres erreurs de communication	Si le redémarrage du projecteur ou de EasyMP Network Projection ne résout pas le problème, contactez votre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Ephson. ► Listes des contacts pour projecteurs Ephson

La norme PJLink Class1 a été définie par la JBMIA (Japan Business Machine and Information System Industries Association) en tant que protocole standard de contrôle des projecteurs compatibles réseau, dans le cadre de ses efforts de normalisation des protocoles de contrôle de projecteurs.

Le projecteur est conforme à la norme PJLink Class1 définie par la JBMIA.

Il est conforme à toutes les commandes définies par la norme PJLink Class1, à l'exception des commandes suivantes, et un accord a été confirmé par la vérification d'adaptation à la norme PJLink.

URL:http://pjlink.jbmia.or.jp/english/

• Commandes non compatibles

Fonction		Commande PJLink
Réglages de sour-dine	Activation de la pause de l'image	AVMT 11
	Activation de la sourdine audio	AVMT 21

• Noms des entrées définis par PJLink et sources correspondantes du projecteur

Source	Commande PJLink
Ordinateur	INPT 11
Vidéo	INPT 21
HDMI	INPT 32
USB	INPT 41
LAN	INPT 52
USB Display	INPT 53

• Nom du fabricant affché pour la « besoin d'information sur le nom du fabricant »
  EPSON
• Nom du modele affiché pour la « demande d'information sur le nom du produit » EB-1776W/EB-C301MS/PowerLite 1776W EB-1771W/EB-C301MN/EB-C3011WN/PowerLite 1771W EB-1761W/EB-C261MN/EB-C3005WN/PowerLite 1761W

Distance de projection (pour le modele EB-1776W/EB-1771W/EB-1761W)

1 Distance de projection
Distance entre le centre de l'objectif et la base de l'écran (ou le haut de l'écran, si le projecteur est suspendu)
3 Centre de l'objectif

Unité : cm

Format d'écran 4:3		1	2
		Minimum (Large) à Maximum (Télé)
28"	57x43	71 - 85	-4
30"	61x46	76 - 91	-4

Format d'écran 4:3		1	2
		Minimum (Large) à Maximum (Télé)
40"	81x61	102 - 122	-6
50"	100x76	127 - 153	-7
60"	120x91	153 - 184	-8
80"	160x120	205 - 246	-11
100"	200x150	256 - 308	-14
150"	300x230	385 - 462	-21
200"	410x300	514 - 617	-28
250"	500x380	643 - 771	-35
260"	520x400	668 - 802	-36

Unité : cm

Format d'écran 16:9		1	2
		Minimum (Large) à Maximum (Télé)
30"	66x37	69 - 83	-2
40"	89x50	92 - 111	-2
50"	110x62	115 - 139	-3
60"	130x75	139 - 167	-3
70"	160x87	162 - 195	-4
80"	180x100	186 - 223	-5
100"	220x120	232 - 279	-6
150"	330x190	349 - 419	-8
200"	440x250	466 - 560	-11
250"	550x310	583 - 700	-14
280"	620x350	653 - 784	-16

Unité : cm

Format d'écran 16:10		1	2
		Minimum (Large) à Maximum (Télé)
30"	64x40	67 - 80	-4
40"	86x54	89 - 108	-5
50"	110x67	112 - 135	-6
60"	130x81	135 - 162	-7
80"	170x110	181 - 217	-10
100"	220x130	226 - 271	-12
150"	320x200	340 - 408	-18
200"	430x270	454 - 545	-24
250"	540x340	567 - 681	-31
300"	640x400	681 - 818	-37

Distance de projection (pour le modele EB-1751)

Distance de projection
Distance entre le centre de l'objectif et la base de l'écran (ou le haut de l'écran, si le projecteur est suspendu)
3 Centre de l'objectif

Unité : cm

Format d'écran 4:3		1	2
		Minimum (Large) à Maximum (Télé)
30"	61x46	72 - 86	-5
40"	81x61	96 - 116	-7
50"	100x76	120 - 145	-9
60"	120x91	145 - 174	-10
80"	160x120	194 - 233	-14
100"	200x150	242 - 291	-17
150"	300x230	364 - 438	-26
200"	410x300	486 - 584	-34
250"	510x380	608 - 730	-43
300"	610x460	730 - 877	-51

Unité : cm

Format d'écran 16:9		1	2
		Minimum (Large) à Maximum (Télé)
30"	66x37	78 - 94	+1
40"	89x50	105 - 126	+1
50"	110x62	131 - 158	+1
60"	130x75	158 - 190	+1
70"	160x87	185 - 222	+1
80"	180x100	211 - 254	+2
100"	220x120	264 - 317	+2
150"	330x190	397 - 477	+3
200"	440x250	530 - 636	+4
250"	550x310	663 - 796	+5
275"	610x340	729 - 875	+6

Unité : cm

Format d'écran 16:10		1	2
		Minimum (Large) à Maximum (Télé)
29"	62x39	73 - 88	-1
30"	64x40	76 - 92	-1
40"	86x54	102 - 123	-2
50"	110x67	128 - 154	-2
60"	130x81	154 - 185	-3
80"	170x110	205 - 247	-4
100"	220x130	257 - 309	-5
150"	320x200	386 - 464	-7
200"	430x270	516 - 619	-9
250"	540x340	645 - 774	-12
280"	603x377	723 - 867	-13

Résolutions prises en charge

Signaux d'ordinateur (RVB analogue)

Signal	Taux rafraîchi. (Hz)	Résolution (points)
VGA	60/72/75/85	640x480
SVGA	56/60/72/75/85	800x600
XGA	60/70/75/85	1024x768
WXGA	60	1280x768
	60	1366x768
	60/75/85	1280x800
WXGA+	60/75/85	1440x900
WXGA++	60	1600x900
SXGA	70/75/85	1152x864
	60/75/85	1280x1024
	60/75/85	1280x960
SXGA+	60/75	1400x1050
WSXGA*1, 2	60	1680x1050
UXGA	60	1600x1200
MAC13"	67	640x480
MAC16"	75	832x624
MAC19"	75	1024x768
	59	1024x768

Signal	Taux rafraîchi. (Hz)	Résolution (points)
MAC21"	75	1152x870

1 (EB-1776W/EB-1771W/EB-1761W uniqueness)
2 Uniquement compatible si la valeur Large est selectionnée pour Résolution dans le menu Configuration.

Meme en cas d'entrée de signaux autres que ceux qui precedent, il est probable que l'image pourrait être projetée. Toutefois, il se peut que toutes les fonctions ne soient pas prises en charge.

Video component

Signal	Taux rafraîchi. (Hz)	Résolution (points)
SDTV (480i)	60	720x480
SDTV (576i)	50	720x576
SDTV (480p)	60	720x480
SDTV (576p)	50	720x576
HDTV (720p)	50/60	1280x720
HDTV (1080i)	50/60	1920x1080
HDTV (1080p)	24/30/50/60	1920x1080

Vidente composite

Signal	Taux rafraîchi. (Hz)	Résolution (points)
TV (NTSC)	60	720x480
TV (SECAM)	50	720x576
TV (PAL)	50/60	720x576

Signal d'entrée depuis le port HDMI

Signal	Taux rafraîchi. (Hz)	Résolution (points)
VGA	60	640x480
SVGA	60	800x600
XGA	60	1024x768
WXGA	60	1280x800
WXGA++	60	1600x900
SXGA	60	1280x960
	60	1280x1024
SXGA+	60	1400x1050
UXGA	60	1600x1200
SDTV (480i/480p)	60	720x480
SDTV (576i/576p)	50	720x576
HDTV (720p)	50/60	1280x720
HDTV (1080i)	50/60	1920x1080
HDTV (1080p)	24/30/50/60	1920x1080

Caracteristiques Généales du Projecteur

Nom du produit		EB-1776W	EB-1771W	EB-1761W	EB-1751
Dimensions		292 (L) x 44 (H) x 210 (P) mm (sans la section relevée)
Taille du panneau LCD		0,59" de large			0,55"
Méthode d'affichage		Matrice active TFT au polysilicium
Résolution		1 024 000 pixelsWXGA (1280 (L) x 800 (H) points) x 3			786 432 pixelsXGA (1024 (L) x 768 (H) points)x 3
Réglage de la mise au point		Électrique/Automatique	Manuel
Réglage du zoom		Manuel (1 à 1,2)
Lampe		Lampe UHE, 230 W N° de modèle : ELPLP65		Lampe UHE, 205 W N° de modèle : ELPLP65	Lampe UHE, 230 W N° de modèle : ELPLP65
Sortie audio max.		1 W mono
Haut-parleur		1
Alimentation électrique		100 à 240 V CA ±10 %, 50/60 Hz 3,3 à 1,5 A		100 à 240 V CA ±10 %, 50/60 Hz 3,0 à 1,4 A	100 à 240 V CA ±10 %, 50/60 Hz 3,3 à 1,5 A
Consomma-tion électri-que	Zone 100 à 120 V	En fonctionnement : 322 WConsommation en attente (Comm. activée) : 7,4 WConsommation en attente (Comm. désactivée) : 0,38 W		En fonctionnement : 293 WConsommation en attente (Comm. activée) : 7,4 WConsommation en attente (Comm. désactivée) : 0,38 W	En fonctionnement : 322 WConsommation en attente (Comm. activée) : 7,4 WConsommation en attente (Comm. désactivée) : 0,38 W
	Zone 220 à 240 V	En fonctionnement : 304 WConsommation en attente (Comm. activée) : 7,7 WConsommation en attente (Comm. désactivée) : 0,44 W		En fonctionnement : 278 WConsommation en attente (Comm. activée) : 7,7 WConsommation en attente (Comm. désactivée) : 0,44 W	En fonctionnement : 304 WConsommation en attente (Comm. activée) : 7,7 WConsommation en attente (Comm. désactivée) : 0,44 W
Altitude de fonctionnement		Altitude de 0 à 2286 m
Température de fonctionnement		5 à +35°C (sans condensation)
Température de stockage		-10 à +60°C (sans condensation)
Poids		Environ 1,7 kg

Nom du produit			EB-1776W	EB-1771W	EB-1761W	EB-1751
Connecteurs	Port Computer	1	Mini D-Sub 15 broches (femelle)
	Port Video	1	Jack broche RCA
	Port Audio	1	Mini jack stéréo (3,5 Φ)
	Port HDMI	1	HDMI (audio uniquement pris en charge par PCM)
	Port USB (TypeA) *	1	Connecteur USB (Type A)
	Port USB (TypeB) *	1	Connecteur USB (Type B)
	Port USB (dédié à l'Unité de Réseau sans fil)	1	Connecteur USB (Type A)			-

• Compatible USB 2.0. Toutefois, les ports USB ne sont pas nécessairement compatibles avec tous les appareils prénant en charge des connexions USB.

Angle d'inclinaison

Si you inclinez le projecteur de plus de 30^ , il risque de tomber et d'être endommagé ou de provoquer un accident.

1 Centre de l'objectif
Distance entre le centre del'objectif et le trou de montage pour bride de suspension

Unités : mm

Cette section déscrit brièvement les termes difficiles qui ne sont pas expliqués dans le texte de ce guide. Pour plus d'informations, consultez autres ouvrages de reference disponibles dans le commerce.

Adres. IP trappe	Il s'agit de l'adresse IP» de l'ordinateur de destination utilisé pour la notification d'erreurs dans SNMP.
Adresse IP	Nombre qui identifie un ordinateur connecté à un réseau.
Adresse passerelle	Serveur (routeur) utilisé pour la communication sur un réseau (sous-rseau) divisé en masques de sous-rseau».
Alignment	Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisé avec cette fréquence, l'image produit ne sera pas de bonne qualité. L'action du projecteur qui s'accorde sur la fréquence de ces signaux (nombre de créés par seconde du signal) est appelée « alignement ». Si cet alignement n'est pas bien effectué, de larges bandes verticales apparaîtren sur les images projétées.
AMX Device Discovery	AMX Device Discovery est une technologie mise au point par AMX et destinée aux systèmes de contrôle AMX, afin de permettre une utilisation aisée des équipements cibles.Epson a mis en œuvre cette technologie de protocole et a prévu un paramètre destiné à activer la fonction de protocole (ON).Pour plus d'informations, consultez le site web d'AMX(URL http://www.amx.com/
Contraste	La luminosité relative des zones claires et des zones sombres d'une image peut être augmentée ou diminuée pour faire ressortir ou au contraire adoucir du texte ou des images. C'est ce réglage que l'on appelle ajustement du contraste.
DHCP	Abréviation de Dynamic Host Configuration Protocol. Ce protocole attribue automatiquement une adresse IP» aux appareils connectés à un réseau.
DICOM	Acronymé de Digital Imaging and Communications in Medicine. Norme internationale qui définit des normes d'imagerie et un protocole de communication pour les images Médicales.
Entrelacé	Transmet les informations nécessaires à la création d'un écran en envoyant chaque autre ligne, en commençant par le haut de l'image et en parcourant vers le bas. Les images sont susceptibles de clignoter car un cadre s'affiche sur chaque autre ligne.
HDCP	HDCP est l'abréviation de High-bandwidth Digital Content Protection. Cette technologie est utilisée pour éviter les copies illégales et protéger les droits d'auteur en chiffrant les signaux numériques envoyés sur les ports DVI et HDMI. Comme le port HDMI de ce projecteur prend en charge le protocole HDCP, la projection d'images numériques protégées par la technologie HDCP est possible. Toutfois, le projecteur risque de ne pas être en mesure de projeter des images protégées avec des versions mises à jour ou révisées du chiffrement HDCP.
HDTV	Abréviation de High-Definition Television, télévision haute définition. Cette abréviation fait reférence aux systèmes à haute définition qui satisfont les critères suivants:· Résolution verticale de 720p ou 1080i, ou supérieure (p = Progressif), i = Entrelacé')· Rapport L/H» de l'écran 16:9
Masque ss-rés	Valeur numérique qui définit le nombre de bits utilisés pour l'adresse réseau d'un réseau divisé (sous-rseau) à partir de l'adresse IP.
Mode Ad hoc	Méthode de connexion réseau sans fil où la connexion avec les clients réseau sans fil s'effectue sans point d'accès.
Mode d'infrastructure	Méthode de communication sans fil de péripériques entre plusieurs points d'accès d'un réseau local.
Progressif	Projette des informations afin de creator un écran à la fois, en affichtant l'image d'un cadre. Mème si le nombre de lignes est identique, le papillotement des images diminue car la quantité d'informations a double par rapport à un système entrelacé.
Rapport L/H	Rapport entre la largeur de l'image et sa hauteur. Les écrans avec un rapport horizontal/vertical 16:9, comme les écrans HDTV, sont des écrans larges. Les écrans SDTV et les écrans d'ordinateur généraux ont un rapport L/H 4:3.
SDTV	Abréviation de Standard Definition Television, télévision à définition standard. Cette abréviation fait reférence aux systèmes de télévision qui ne satisfont pas aux critères de la télévision haute définition HDTV".
SNMP	Abréviation de Simple Network Management Protocol. Il s'agit du protocole de surveillance et de contrôle d'appareils tels que les routeurs et les ordinateurs connecté à un réseau TCP/IP.
sRGB	Norme internationale de définition des couleurs formulée de sorte que les couleurs provenant des équipements video puissant être facilement traitées par les systèmes d'exploitation des ordinateurs et de l'Internet. Si la source de signal raccordée possède un mode sRGB, réglez à la fois le projecteur et la source de signal en mode sRGB.
SSID	LeSSID représentée les données d'identification pour connecter un autre péripérisque sur un réseau sans fil. Les communications sans fil sont possibles entre deux apparciels dont lesSSID correspondent.
SVGA	Taille d'écran standard avec une résolution de 800 x 600 points (horizontal x vertical).
S-Viséo	Méthode qui sépare le signal video en composante de luminosité (Y) et en composante de couleur (C).
SXGA	Taille d'écran standard avec une résolution de 1280 x 1024 points (horizontal x vertical).
Sync.	Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisément avec cette fréquence, l'image produit ne sera pas de bonne qualité. L'action du projecteur alignant les phases (positions relatives des créées et des creux) de ces signaux est appelée « synchronisation ». Si les signaux sont mal synchronisés, l'image peut devenir tremblante, brouillée ou déformée horizontally.
VGA	Taille d'écran standard avec une résolution de 640 x 480 points (horizontal x vertical).
Vidéo component	Méthode visant à séparer le signal video en une composante de luminosité (Y), une composante secondaire de bleu (Cb ou Pb) et une composante secondaire de rouge (Cr ou Pr).
Vidéo composite	Méthode visant à combiner le signal video en composante de luminosité et une composante de couleur pour la transmission via un cable unique.
XGA	Taille d'écran standard avec une résolution de 1024 x 768 points (horizontal x vertical).

Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédélectronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des générées informations. De même, aucune responsabilité n'est acceptée pour les dommages résultat de l'utilisation des informations contenues dans le présente document.

Seiko Epson Corporation et ses filiales déclinent toute responsabilité envers l'acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l'acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une'utilisation incorrecte de ce produit ou des modifications, réparations ou ALTERATIONS non autorisées de ce produit ou, (sauf aux États-Unis) au non-respect des conditions d'utilisation données par Seiko Epson Corporation.

Seiko Epson Corporation ne peut être tenue responsable de tout dommage ou problème resultant de l'utilisation d'accessoires ou de pieces détaches qui ne sont pas d'origine. Epson ou approuvées EPSON par Seiko Epson Corporation.

Le contenu de ce guide peut être modifié ou mis à jour sans averissement préalable.

Les illustrations figurant dans ce guide peuvent différer du projecteur.

Restrictions d'emploi

En cas d'utilisation de ce produit pour des applications exigeant une grande fiabilité/ sécurité, telles qu'appareils employés en transport aérien, ferroviaire, maritime, automobile, etc., appar兼s de prévention des catastrophes, divers appar兼s de sécurité, etc., ou appar兼s de fonction/precision, vous devrez, avant d'utiliser ce produit, considérer l'incorporation à votre système de dispositifs de sécurité positive et de moyens redondants assurant la sécurité et la fiabilité de l'ensemble du système. Étant donné que ce produit n'est pas destiné aux applications exigeant une fiabilité/securité extreme, telles que matériel aérospatial, matériel de communications principal, matériel de commande nucléaire ou matériel de soins Médicaux directs, etc., vous devrez, après totale évaluation, décidier si ce produit convient.

A propos des symboles

Système d'exploitation Microsoft® Windows® 2000

Système d'exploitation Microsoft® Windows® XP

Système d'exploitation Microsoft® Windows Vista®

Système d'exploitation Microsoft® Windows® 7

Dans leprésent guide, les systèmes d'exploitation ci-dessus sont désignés par « Windows 2000», « Windows XP», « Windows Vista » et « Windows 7 ». En outre, le terme collectif « Windows » peut être utilisé pour désigner Windows 2000, Windows XP, Windows Vista et Windows 7, et plusieurs versions de Windows peuvent être désignées, par exemple, par Windows 2000/XP/Vista/7, sans le terme Windows.

Mac OS X 10.3.x

Mac OS X 10.4.x

Mac OS X 10.5.x

Mac OS X 10.6.x

Mac OS X 10.7.x

Dans leprésent guide, les systèmes d'exploitation ci-dessus sont désignés par « Mac OS X 10.3.x», « Mac OS X 10.4.x», « Mac OS X 10.5.x», « Mac OS X 10.6.x » et « Mac OS X 10.7.x ». Le terme collectif « Mac OS X » est en outre utilisé pour les désigner.

Marques commerciales et droits d'auteur

IBM, DOS/V, et XGA sont des marques commerciales ou des marques déposées d'International Business Machines Corporation.

Mac et Mac OS sont des marques commerciales d'Apple Inc.

App Store est une marque de service d'Apple Inc.

Microsoft, Windows, Windows Vista, Windows 7, PowerPoint et le logo Windows sont des marques commerciales ou déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

WPA^TM et WPA2^TM sont des marques déposées de Wi-Fi Alliance.

HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC. HDMI HIGH DEFINITION MULTIMEDIA INTERFACE

La marque commerciale PJLink fait l'objet d'une demande d'enregistrement ou est déjà déposée au Japon, aux États-Unis et dans d'autres pays et régions.

Foxit PDF SDK Copyright ©2011, Foxit Software Company www.foxitsoftware.com. Tous droits réservés.

Les autres noms de produits cités dans leprésent manuel sont disponibles à titre d'information uniquement et lesdsits produits peuvent constituer des marques de leur propriété respectif. Epson décline tout droit quant à ces produits.

Adresse de la passerelle 96

Adresse electronique 98

Adresse IP 98

Affiche 90

Afficher le fond 90

Ajustement Auto 87

Alignment 87

Alim réseau sans fil 95

Aliment. Directe 90

Arriere 23,90

Aspect 49,88

Autocollant Protection Par Mot de Passe 77

Avant 23,90

B

Bagu de mise au point 13

Bagu de zoom 13

Blocage du fonctionnement 78

Blocage fonctionne. 89

Bouton de mise au point 16

Boutonutilisateur 89

C

Camera pour documents 130

Capot de l'unité réseau sans fil 12

Caracteristiques 144

Claviervirtuel 93

Configuration de Split Screen 54

Configuration du projecteur 132

Consommables 131

Consommation electrique 89

Continu 64

Contraste 86

Contrôle Web 132

Correction des couleurs 69

Couvercle de la lampe 13

Croix 68

D

Dépannage 105

Diaporama 56, 57, 63

DICOM SIM 47

Distance 139

Durée de lampe 100

Dynamique 47

E

Écran arrêté 23

Ecran demarrage 90

Ecrans multiples 69, 91

ESC/VP21 135

E-Zoom 67

F

Fente pour système de sécurité 14

Fonction d'aide 103

Fonction Souris Sans Fil 68

Fonctionnement 90

Formedepointeur 89

Fréquence de défilament 65

G

Gel 65

Grille de sortie d'air 12

1

ID (projecteur) 70

ID(télécommande) 71

ID de projecteur 71

ID projecteur 91

Info sync 100

Informations reseau 92

Intensité couleur 86

Iris auto 48, 86

K

Keystone 88

Keystone H/V auto 88

L

Langue 91

Lecture du courrier 134

Levier du réglage du pied 12

Link 21L 91

Listedesmoniteurspris encharge 142

Logo d'utilisateur 73

Luminosite 86

M

Masque de sous-réseau 96

Menu Avancé 90

Menu Base 94

Menu de configuration 82

Menu Image 86

Menu Information 100

Menu LAN sans fil 95

Menu Notification par courrier 97

Menu Réglage 88

Menu Réinitialisation 99, 101

MenuRéseau 92

Menu Sécurité 96

Menu Signal 87

Messages 90

Minut cache objectif 90

Mire 89

Mode attente 91

Mode couleurs 47,86

Mode de connexion 95

Mode haute alt. 90

Mode veille 90

Moniteurs 142

Mot de passage protégé 76

Mot passep PJLink 94

Mot-clé projecteur 94

MotPss ContrôleWeb 94

N

Navigateur Web 132

Netteté 86

Nettoyage 120

Nettoyage de l'extérieur du projecteur 120

Nettoyage du filtré à air et de la grille d'entrée

d'air 120

Nom de projecteur 94

Noms et fonctions des différentes parties du

projecteur 12

Notif. courrier 98

Notification par courrier 134

Nuance 86

Numéro de port 98

0

Ordred'affichage 64

P

Panneau de commande 15

Parametres d'affichage 64

Pause A/V 65

Periodicité de remplacement de la lampe 122

Periodicité de remplacement du filtré à air 126

Permuter les écrans 54

Personnalisé 47

Photo 47

Piedarriere 14

Pied avant régable 12

PJLink 138

Plafond 23,90

Plage video HDMI 87

Pointeur 66

Pointeur de la souris 68

Points d'installation de la fixation de plafond 14

Port HDMI 14

Port Ordinateur 13

Port USB (TypeA) 13

Port USB (TypeB) 13

Port Video 13

Position 87

Présentation 47, 56

Prise d'alimentation 13

Procedure de remplacement de la lampe 123

Procedure de remplacement du filtré à air 126

Progressif 87

Projection 90

Projection en format d'écran large 49

Protec.demarrage 76

Protection du logo d'utilisateur 76

Q

Quick Corner 88

R

Récepteur à distance 12, 14

Recherche de source 15,34

Réduction bruit 87

Réglage couleur 86

Réinitialisation de la durée d'utilisation de la lampe 125

Réinitialisation de la durée d'utilisation de la lampe 101

Remplacement des piles 20

Réseau local sans fil 95

Résolution 100

Rotation des images 59

S

Screen Fit 39

Selectionner un lecteur 58

Serveur SMTP 98

Signal entrée 88, 100

Signal Video 88, 100

SNMP 135

Source 54,100

Split screen 53

Sports 47

sRGB 47

SSID 95

Surchauffe 106

Sync. 87

T

Tableau blanc 47

Tableau noir 47

Taille de l'écran 55, 139

Tauxrafrai. 100

Télécommande 17

Témoin d'alimentation 105

Témoin de lampe 105

Témoin de réseau sans fil 12

Témoin de température 105

Témoins 105

Temp.couleurabs. 86

Température de fonctionnement 144

Température de stockage 144

Theatreet 47

Tout Réinit. 101

U

USB Type B 91

V

Verrou.complet 78

Vers Configuration réseau 92

Volume 89

W

Web Remote 133
