MODE D'EMPLOI H-H014E PANASONIC

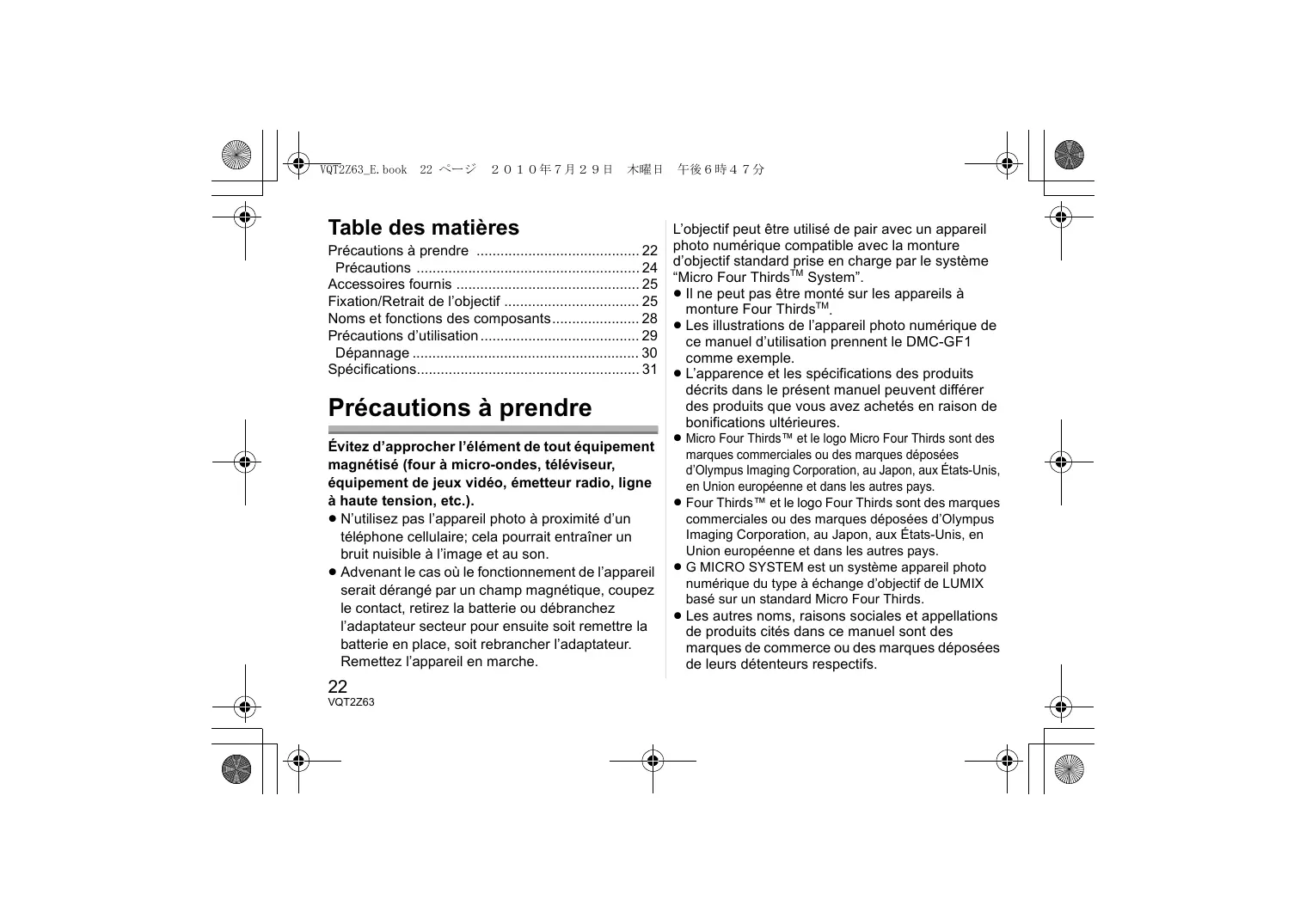

Table des matières Précautions à prendre 22 Précautions 24 Accessoires fournis 25 Fixation/Retrait de l’objectif 25 Noms et fonctions des composants 28 Précautions d’utilisation 29 Dépannage 30 Spécifications 31

Précautions à prendre

Évitez d’approcher l’élément de tout équipement magnétisé (four à micro-ondes, téléviseur, équipement de jeux vidéo, émetteur radio, ligne à haute tension, etc.). ≥ N’utilisez pas l’appareil photo à proximité d’un téléphone cellulaire; cela pourrait entraîner un bruit nuisible à l’image et au son. ≥ Advenant le cas où le fonctionnement de l’appareil serait dérangé par un champ magnétique, coupez le contact, retirez la batterie ou débranchez l’adaptateur secteur pour ensuite soit remettre la batterie en place, soit rebrancher l’adaptateur. Remettez l’appareil en marche.

L’objectif peut être utilisé de pair avec un appareil photo numérique compatible avec la monture d’objectif standard prise en charge par le système

“Micro Four ThirdsTM System”. ≥ Il ne peut pas être monté sur les appareils à monture Four ThirdsTM. ≥ Les illustrations de l’appareil photo numérique de ce manuel d’utilisation prennent le DMC-GF1 comme exemple. ≥ L’apparence et les spécifications des produits décrits dans le présent manuel peuvent différer des produits que vous avez achetés en raison de bonifications ultérieures. ≥ Micro Four Thirds™ et le logo Micro Four Thirds sont des marques commerciales ou des marques déposées d’Olympus Imaging Corporation, au Japon, aux États-Unis, en Union européenne et dans les autres pays. ≥ Four Thirds™ et le logo Four Thirds sont des marques commerciales ou des marques déposées d’Olympus Imaging Corporation, au Japon, aux États-Unis, en Union européenne et dans les autres pays. ≥ G MICRO SYSTEM est un système appareil photo numérique du type à échange d’objectif de LUMIX basé sur un standard Micro Four Thirds.

≥ Les autres noms, raisons sociales et appellations de produits cités dans ce manuel sont des marques de commerce ou des marques déposées de leurs détenteurs respectifs.

-Si vous voyez ce symboleInformations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils

électriques et électroniques (appareils ménagers domestiques) Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d’achat d’un produit équivalent. En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire. Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales. Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale. Utilisateurs professionnels de l’Union européenne Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur. Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenne Ce symbole n’est reconnu que dans l’Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre.

∫Entretien de l’objectif

≥ Le sable et la poussière peuvent endommager l’objectif. Aussi, convient-il de protéger et l’objectif et les contacts de la monture contre toute infiltration de sable et de poussière lorsque l’appareil est utilisé à la plage, etc. ≥ Cet objectif n’est pas étanche à l’eau. Si des gouttes d’eau l’éclaboussaient, essuyez l’objectif avec un linge sec. ≥ N’appuyez pas avec force sur l’objectif. ≥ Lorsqu’il a des salissures (eau, huile, traces de doigts, etc.) sur la surface de l’objectif, cela peut avoir une incidence sur l’image. Essuyez légèrement la surface de l’objectif avec un chiffon sec et doux avant et après la prise de photos. ≥ Ne posez pas l’objectif côté monture vers le bas. Point de contact 1 de la monture de l’objectif restent toujours propres.

∫ À propos de la condensation (Objectif embué)

≥ Il y a formation de condensation lorsque la température et l’humidité changent comme suit. La condensation peut salir l’objectif, entraîner de la moisissure et des problèmes de fonctionnement. Aussi, est-il important de prendre des précautions dans les circonstances suivantes: – Lorsque l’appareil est transporté de l’extérieur à l’intérieur par temps froid – Lorsque l’appareil est placé dans un véhicule climatisé – Lorsque l’air frais d’un climatiseur arrive directement sur l’objectif – Lorsque l’appareil est utilisé ou placé dans un endroit humide ≥ Gardez l’appareil photo à l’intérieur d’un sac en plastique jusqu’à ce que la température de celui-ci soit la plus près possible de celle de la température ambiante afin d’éviter la condensation. En cas de condensation, éteignez l’appareil photo et laissez-le ainsi pendant environ 2 heures. Lorsque la température de l’appareil photo se rapproche de celle ambiante, la buée disparaît naturellement.

Fixation/Retrait de l’objectif

[La vérification doit être effectuée lorsque vous sortez l’appareil de l’emballage]

En retirant l’appareil de son emballage, vérifiez la présence de l’appareil principal et de tous ses accessoires, et vérifiez également l’apparence externe ainsi que leur fonction afin de vous assurer qu’ils n’ont subi aucun dommage lors du transport ou de la livraison. Si vous découvrez un problème, contactez votre vendeur avant d’utiliser le produit.

≥ Pour les instructions sur la mise en place et le retrait de l’objectif, reportez-vous au manuel d’utilisateur de l’appareil photo.

Les codes des produits sont corrects jusqu'à septembre

2010. Ceux-ci sont susceptibles d’être modifiés.

1 Sac de rangement pour l’objectif

2 Capuchon d’objectif 3 Capuchon arrière de l’objectif

(Le capuchon arrière de l’objectif et le capuchon d’objectif sont fixés à l’objectif interchangeable au moment de l’achat.)

∫ Mise en place de l’objectif

≥ Vérifiez que l’appareil photo est éteint.

1 Tournez le capuchon arrière de l’objectif pour le retirer.

A: Capuchon arrière de l’objectif

2 Alignez les repères pour la mise en place de l’objectif B (marques rouges) sur le boîtier de l’appareil photo et sur l’objectif, puis tournez l’objectif dans le sens de la flèche jusqu’à ce que vous entendiez un déclic.

• N’appuyez pas sur la touche de relâche de l’objectif C lorsque vous installez un objectif.

• N’essayez pas de fixer l’objectif lorsque vous le tenez en angle par rapport au boîtier, car la monture de l’objectif risquerait d’être éraflée.

• Vérifiez que l’objectif est fixé correctement.

∫Retrait de l’objectif

≥ Vérifiez que l’appareil photo est éteint.

Appuyez sur la touche de déverrouillage de l’objectif D tout en tournant l’objectif aussi loin que possible dans le sens de la flèche pour le retirer.

• Fixez le capuchon arrière de l’objectif afin que les contacts de la monture de l’objectif ne soient pas rayés. • Fixez le capuchon sur la monture d’objectif de manière à prévenir toute infiltration de poussière dans l’appareil.

∫ Fixation et détachement du capuchon d’objectif

≥ Faites attention de ne pas perdre le capuchon d’objectif.

∫ Fixation de filtres

≥ Un effet de vignetage peut survenir en utilisant 2 ou plus protecteurs MC (en option: DMW-LMC46), filtres PL (en option: DMW-LPL46) ou filtres ND (en option: DMW-LND46), ou en utilisant des protecteurs et/ou des filtres épais. ≥ Le filtre peut être impossible à retirer s’il est trop serré, veuillez donc éviter de le faire. ≥ Il est possible de fixer le capuchon d’objectif avec le filtre déjà en place. ≥ Vous ne pouvez pas installer de convertisseur d’objectif ou d’adaptateur sur cet objectif. Un filtre peut être utilisé, mais installer un autre élément peut causer des dommages à l’objectif.

Noms et fonctions des composants

1 Surface de l’objectif

2 Bague de mise au point Tournez pour effectuer la mise au point lors de prises de vues avec mise au point manuelle.

4 Repère pour la mise en place de l’objectif

Précautions d’utilisation

Prenez soin de ne pas faire tomber ni de cogner l’objectif. De plus ne mettez pas trop de pression dessus. ≥ Attention à ne pas faire tomber le sac où se trouve l’objectif, car celui-ci pourrait être endommagé. L’appareil photo pourrait ne plus marcher normalement et les images ne seraient plus enregistrées. Si des pesticides ou toute autre substance volatile sont utilisés près de l’appareil, veuillez protéger l’objectif contre toute éclaboussure ou vaporisation. ≥ Si de telles substances atteignent l’objectif, celuici pourrait être endommagé, ou la peinture pourrait s’écailler. Ne transportez pas l’objectif s’il est encore fixé sur l’appareil photo. ≥ En aucunes circonstances vous ne devez ranger l’objectif dans les endroits indiqués ci-dessous car cela pourrait causer des problèmes d’utilisation ou de mauvais fonctionnement. – À la lumière directe du soleil ou sur la plage en été

– Dans des endroits ayant des niveaux de température et d’humidité élevés ou dans des endroits où les changements de température et d’humidité sont prononcés

– Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté – Où il y a du feu – Près de radiateurs, climatiseurs, humidificateurs – Où l’eau pourrait mouiller l’objectif – Où il y a des vibrations – À l’intérieur d’un véhicule ≥ Reportez-vous également au manuel d’utilisation de l’appareil photo. ≥ Si l’appareil ne doit plus être utilisé pendant une période prolongée, nous vous conseillons de le ranger avec un produit déshydratant (gel de silice). Tout manquement à cela pourrait provoquer une panne causée par la moisissure etc. Nous vous conseillons de vérifier le fonctionnement de l’objectif avant de l’utiliser. ≥ Évitez que l’objectif ne soit en contact avec des produits en plastique ou en caoutchouc pendant une longue période. ≥ Ne touchez pas les contacts électriques de l’objectif. Ceci pourrait causer un mauvais fonctionnement de l’objectif.

≥ Ne désassemblez ni ne tentez de modifier l’objectif.

N’utilisez pas de benzène, d’alcool ni aucun autre produit nettoyant similaire pour nettoyer l’appareil. ≥ L’emploi de solvants peut endommager l’objectif ou faire s’écailler la peinture. ≥ Essuyez toute poussière ou traces de doigts avec un chiffon doux et sec. ≥ Utilisez un chiffon sec pour retirer la saleté et la poussière de la bague de mise au point. ≥ N’utilisez pas de détergent de cuisine ou de linge chimique. Dépannage Un bruit se fait entendre à la mise en marche et hors marche de l’appareil photo. ≥ Il s’agit du bruit de l’objectif ou du mouvement de l’ouverture et ce n’est pas un défaut de fonctionnement.

(Équivalent à un film de 35 mm: 28 mm) Type d’ouverture 7 lamelles de diaphragme/diaphragme à ouverture ronde Plage d’ouverture F2.5 Valeur d’ouverture minimum F22 Composition de l’objectif 6 éléments en 5 groupes (lentilles 3 asphériques) Distance de mise au point 0,18 m à ¶ (à partir de la ligne de référence de mise au point) Grossissement maximum de l’image 0,1k (Équivalent à un film de 35 mm: 0,2k) Stabilisateur optique de l’image Non disponible Monture “Micro Four Thirds Mount” Angle de vue 75x Diamètre de filtre 46 mm Diamètre maximum Environ 55,5 mm Longueur totale Environ 20,5 mm (du bout de l’objectif à la base de montage de l’objectif) Poids Environ 55 g
