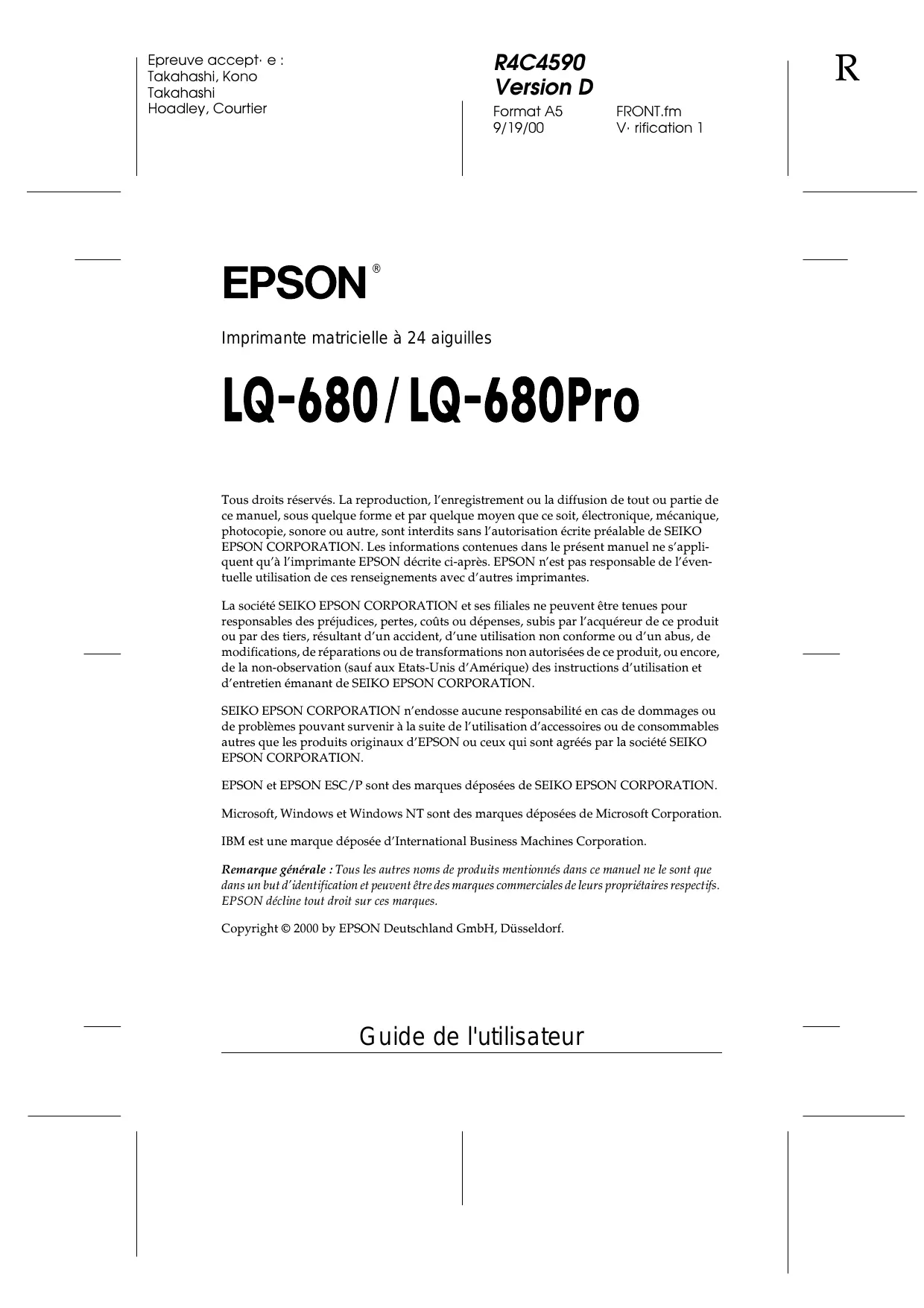

SEIKO EPSON CORPORATION n'endosse aucune responsabilité en cas de dommages ou de problèmes pouvant survenir à la suite de l'utilisation d'accessoires ou de consommables autres que les produits originaux d'EPSON ou ceux qui sont agréés par la société SEIKO EPSON CORPORATION. EPSON et EPSON ESC/P sont des marques déposées de SEIKO EPSON CORPORATION. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. IBM est une marque déposée d'International Business Machines Corporation. Remarque générale : Tous les autres noms de produits mentionnés dans ce manuel ne le sont que dans un but d'identification et peuvent être des marques commerciales de leurs propriétaires respectifs. EPSON décline tout droit sur ces marques. Copyright © 2000 by EPSON Deutschland GmbH, Düsseldorf.
Reset Si vous appuyez sur les touches Font et Condensed simultanément, l'imprimante nettoie la mémoire tampon et retourne à ses réglages d'origine. Touche Tear Off/Bin (LQ-680) ● Fait avancer le papier continu jusqu'à la position de découpe. ● Fait reculer le papier continu de la position de découpe jusqu'à la position de haut de page. ● Sélectionne un bac feuille à feuille. ● Active le mode carte pour l'impression de cartes postales et d'enveloppes. Voyants Tear Off/Bin (LQ-680) ● ● Pour le désactiver, appuyez de nouveau sur la touche. Voyant Pause ● Allumé lorsque l'impression est suspendue. ● Clignotant lorsque l'imprimante est en mode de *micro-réglage. ● Clignote en cas de surchauffe de la tête d'impression. Voyant Paper Out Allumé lorsqu'il n'y a plus de papier dans le dispositif d'alimentation sélectionné ou lorsque le papier n'est pas correctement chargé. ● Clignotant lorsque le papier n'a pas été totalement éjecté, ainsi qu'en cas de bourrage papier. ● ● Fait avancer le papier continu jusqu'à la ou la position de découpe. Reportez-vous au chapitre 2. position de découpe. ● Fait reculer le papier continu de la position Touche LF/FF de découpe ● Fait avancer le papier ligne par ligne si elle est enfonjusqu'à la position de haut de page. cée brièvement. ● Active le mode carte ou le mode enveloppe. ● Ejecte une feuille simple ou fait avancer le papier continu jusqu'au début de la page suivante si elle est Voyants Tear Off/Special Paper (LQ-680Pro) maintenue enfoncée. ● f f lorsque du papier continu est en position Touche Load/Eject de découpe. ● Charge une feuille simple. ● o n lorsque l'imprimante est en mode carte. ● Ejecte une feuille simple si une telle feuille est char● n o lorsque l'imprimante est en mode gée dans l'imprimante. enveloppe. ● Charge du papier continu à partir de la position d'attente. ● Fait reculer le papier continu jusqu'à la position d'attente.
Takahashi, Kono _______ Parmi ses particularités, citons: ❏ la possibilité d'imprimer sur de nombreux types de papier, y compris du papier continu, des formulaires en liasse comportant un original et jusqu'à cinq copies, des étiquettes, des feuilles simples, des enveloppes et des cartes postales. ❏ l'impression rapide atteignant 413 cps (caractères par seconde) en échappement 10 (10 caractères par pouce). Votre imprimante est aussi fournie avec de nombreux logiciels, notamment son pilote d'impression et l'utilitaire EPSON Status Monitor 3 pour Microsoft® Windows® Me, 98, 95, 2000 et NT 4.0, grâce auquel vous pouvez vérifier rapidement et facilement son état. De plus, des options sont disponibles pour répondre aux besoins de chacun.
❏ Posez l'imprimante sur une surface plane. Elle ne fonctionnera pas correctement si elle ne repose pas à l'horizontale. ❏ N'obstruez pas et ne recouvrez pas les ouvertures d'aération pratiquées dans le coffret de l'imprimante. N'enfoncez pas d'objets à travers les fentes. ❏ Raccordez l'imprimante exclusivement à la source d'alimentation électrique indiquée sur la plaque signalétique. ❏ Connectez tous vos équipements à des prises murales équipées de dispositifs de mise à la terre. Evitez de connecter votre imprimante à un circuit électrique qui alimente des appareils susceptibles d'entraîner des variations de tension, tels que des photocopieurs ou des systèmes de climatisation. ❏ N'utilisez pas un câble d'alimentation endommagé ou effiloché. ❏ Si vous utilisez une rallonge, assurez-vous que l'intensité totale des appareils qui y sont reliés ne dépasse pas l'intensité supportée par la rallonge. En outre, vérifiez que l'intensité totale des appareils branchés sur la prise murale ne dépasse pas l'intensité nominale de celle-ci. ❏ Débranchez l'imprimante avant de la nettoyer et utilisez exclusivement un linge humide. ❏ Ne renversez jamais de liquide sur l'imprimante.
Le cordon d'alimentation ou la prise est endommagé; du liquide a pénétré à l'intérieur de l'imprimante ; l'imprimante est tombée ou son châssis a été endommagé; l'imprimante ne fonctionne pas correctement ou vous remarquez une diminution significative de ses performances. N'intervenez que sur les paramètres mentionnés dans les instructions de fonctionnement. ❏
Symbole d'avertissement de la tête d'impression
Avertissement, Attention et Remarque Ce guide applique les conventions suivantes:
Au moment de choisir l'emplacement de votre imprimante, considérez attentivement les points suivants : ❏ Posez l'imprimante sur une surface plane et stable. Elle ne fonctionnera pas correctement si elle ne repose pas à l'horizontale. ❏ Prévoyez un espace suffisant autour de l'imprimante pour permettre son utilisation et son entretien aisés. ❏ Evitez d'utiliser et de ranger l'imprimante dans des endroits soumis à des variations rapides de température et d'humidité. Protégez toujours l'imprimante des rayons directs du soleil, d'une luminosité intense, des sources de chaleur ainsi que de la poussière ou d'une humidité excessive. ❏ Evitez les endroits soumis à des chocs et des vibrations. ❏ Placez l'imprimante à proximité d'une prise murale de laquelle son cordon d'alimentation pourra être débranché facilement.
❏ Choisissez une prise secteur mise à la terre et n'utilisez pas une prise multiple. ❏ Avant d'imprimer sur du papier continu, assurez-vous que le chemin papier est libre et exempt de tout obstacle. ❏ Disposez le cordon d'alimentation et le câble d'interface de votre imprimante à l'écart du chemin papier. Si vous envisagez d'utiliser une table pour imprimante, suivez les recommandations suivantes : ❏ Utilisez une table capable de supporter un poids d'au moins 20 kg. ❏ N'utilisez jamais une table sur laquelle l'imprimante serait inclinée. Veillez à toujours maintenir l'imprimante en position horizontale. ❏ Dans la mesure du possible, fixez le cordon d'alimentation de l'imprimante et le câble d'interface à un des pieds de la table, de manière à ce qu'ils ne gênent pas le chargement du papier.
1. Assurez-vous que l'imprimante est hors tension. 2. Vérifiez si la tension d'alimentation qui figure sur la plaque signalétique apposée à l'arrière de l'imprimante est bien identique à la tension secteur fournie par la prise électrique. Assurez-vous aussi que le cordon d'alimentation de votre imprimante est adapté à la prise électrique.
Votre imprimante dispose d'une interface parallèle standard compatible IEEE-1284 et d'une interface en option. Si votre ordinateur nécessite une interface de type différent, essayez une des interfaces en option de Type B décrites à la section “ Cartes d'interface en option ” à la page A-20. Procédez de la manière suivante pour connecter l'imprimante à votre ordinateur à l'aide d'un connecteur d'interface parallèle ou d'un connecteur de fil de masse. 1. Assurez-vous que l'imprimante et l'ordinateur sont hors tension. 2. Branchez convenablement le connecteur du câble dans le connecteur d'interface parallèle. .
6. Tenez la cartouche de ruban de manière à ce que la partie visible du ruban soit dirigée vers le bas et que le bouton de tension du ruban soit tourné vers vous, et faites passer le ruban sous la tête d'impression. Puis mettez la cartouche en place de manière à ce que ses pattes latérales se placent dans les entailles de son support.
9. Fermez le capot de l'imprimante. Remarque: L'imprimante s'arrête et ne peut imprimer lorsque son capot est ouvert.
Le logiciel de l'imprimante comporte les éléments suivants: ❏ Pilote d'impression Le pilote d'impression est le logiciel qui permet de “ piloter ” l'imprimante. Il permet notamment de définir la qualité d'impression, la résolution et le format du papier. ❏ EPSON Status Monitor 3 (pour Windows Me, 98, 95, 2000 et NT 4.0) C'est l'utilitaire EPSON Status Monitor 3 qui vous renseigne sur les erreurs relevées au niveau de l'imprimante et affiche des informations relatives à l'état de celle-ci. ❏ EPSON Remote! (un utilitaire de configuration de l'imprimante exécuté sous DOS) L'utilitaire EPSON Remote! vous permet de modifier facilement les paramètres par défaut de l'imprimante à partir de l'écran de l'ordinateur. Reportez-vous à la section “ Utilisation de l'utilitaire EPSON Remote! ” à la page 3-20. Pour installer le logiciel de l'imprimante, reportez-vous à la section “ Installation du logiciel de l'imprimante sous Windows Me, 98, 95, 2000 ou NT 4.0 ” ou “ Installation du logiciel de l'imprimante sous Windows 3.1 ou NT 3.5x ” dans ce chapitre. Si vous utilisez DOS, reportez-vous à la section “ Pour les applications DOS ” à la page 1-17.
❏ Si vous souhaitez créer une version sur disquette du logiciel de l'imprimante à partir du CD-ROM, insérez le CD-ROM et tapez EPSETUP. Dans la boîte de dialogue qui s'affiche, cliquez sur le bouton Driver disk creation utility et suivez les instructions affichées. ❏ Si vous utilisez la version sur disquette du logiciel EPSON, effectuez une copie de sauvegarde de la (des) disquette(s) du logiciel de l'imprimante EPSON avant de procéder à l'installation. ❏ Si l'écran Nouveau périphérique détecté ou tout autre Assistant apparaît lorsque vous mettez votre ordinateur sous tension, cliquez sur Annuler et exécutez la procédure ci-dessous. ❏ Si l'écran Signature numérique non trouvée apparaît, cliquez sur Oui. Si vous cliquez sur Non, vous devez réinstaller le pilote d'impression de la manière décrite ci-dessous. ❏ La durée de l'installation varie selon l'ordinateur. 1. Assurez-vous que l'imprimante et l'ordinateur sont hors tension. 2. Mettez le PC sous tension. Windows démarre automatiquement. Mettez ensuite l'imprimante sous tension.
E:\), suivie de la commande START.EXE (par exemple, E:\START.EXE) et cliquez sur le bouton OK. Remarque: Si votre lecteur de CD-ROM porte une lettre autre que “ E ”, remplacez E par la lettre appropriée. Le programme d'installation démarre. La suite de la procédure d'installation est pilotée par menu. Autrement dit, vous pouvez sélectionner les options que vous souhaitez installer en cliquant simplement avec la souris dans la liste affichée à l'écran. Le reste de l'installation est automatique et vous ne devez plus fournir aucune autre information. 4. Sélectionnez les options requises et suivez les instructions affichées. 5. Une fois que le logiciel de l'imprimante a été correctement installé, quittez le programme d'installation en cliquant sur le bouton dont l'icône représente une porte. Lorsque vous installez le pilote d'impression sous Windows 98, 95, 2000 ou NT 4.0, EPSON Status Monitor 3 est installé automatiquement. Pour plus d'informations sur l'ouverture et l'utilisation du logiciel, reportez-vous au Chapitre 3, “ Utilisation du logiciel de l'imprimante ”.
1. Assurez-vous que Windows 3.1 est en cours d'exécution et que la fenêtre du Gestionnaire de programmes est ouverte. 2. Dans le lecteur de CD-ROM, insérez le CD-ROM du logiciel de l'imprimante EPSON que vous avez reçu. Remarque : Si votre système est dépourvu de lecteur de CD-ROM, vous pouvez créer une version sur disquette à partir de laquelle vous installerez le logiciel de l'imprimante. 3. Dans le menu Fichier, choisissez Exécuter. La boîte de dialogue Exécuter s'affiche. Dans la zone Ligne de commande, tapez E:\START, puis cliquez sur O K .
Si votre lecteur de CD-ROM porte une lettre autre que “ E ”, remplacez E par l a lettre appropriée .
5. Une fois que le logiciel de l'imprimante a été correctement installé, quittez le programme d'installation en cliquant sur le bouton dont l'icône représente une porte. Le programme d'installation sélectionne automatiquement cette imprimante comme imprimante par défaut pour les applications Windows. Le programme d'installation sélectionne automatiquement l'imprimante LQ-680/LQ-680Pro comme imprimante par défaut pour les applications Windows. Pour plus d'informations sur l'ouverture et l'utilisation du logiciel, reportez-vous au Chapitre 3, “ Utilisation du logiciel de l'imprimante ”.
“ Dispositif d'alimentation et types de papier ” à la page 2-3. Pour les utilisateurs de la LQ-680 : Pour sélectionner un dispositif d'alimentation papier, utilisez le levier de dégagement du papier. Reportez-vous à la section “ Réglage du levier de dégagement du papier (LQ-680) ” à la page 2-4. Pour les utilisateurs de la LQ-680Pro : Pour sélectionner un dispositif d'alimentation, utilisez la touche Paper Source du panneau de commande. Reportez-vous à la section “ Réglage de la touche Paper Source (LQ-680Pro) ” à la page 2-5.
– : Vous ne pouvez pas utiliser ce type de papier avec ce dispositif d'alimentation. *
Position de chargement des feuilles simples – pour utiliser le guide papier, le bac feuille à feuille en option ou le support de papier rouleau en option. Position de chargement tracteur – pour utiliser le tracteur.
Il existe neuf positions de réglage du levier, comprises entre -1 et 7. La position Auto est également disponible sur la LQ-680Pro.
Réglez manuellement le levier d'épaisseur du papier sur la position appropriée, entre -1 et 7, en procédant de la manière décrite dans le tableau suivant. Pour les utilisateurs de la LQ-680Pro: Nous vous recommandons d'utiliser la position Auto pour tous les types de papier. Lorsque la position Auto est sélectionnée, l'imprimante s'ajuste automatiquement en fonction de l'épaisseur du papier à chaque nouveau chargement de papier, mais cela peut augmenter la durée d'impression. Si vous utilisez toujours le même type de papier, vous voudrez peut-être régler le levier d'épaisseur du papier sur la position appropriée de la manière décrite dans le tableau suivant afin d'accélérer l'impression.
Alimentation en papier
Pour plus d'informations sur le papier continu, reportez-vous à l'annexe C.
Si vous chargez du papier continu, vous devez aligner le bloc de papier continu sur le tracteur afin que le papier pénètre dans l'imprimante de façon régulière, comme illustré ci-dessous.
2. Pour les utilisateurs de la LQ-680: Sélectionnez le chargement tracteur à l'aide du levier de dégagement du papier et assurez-vous que le levier d'épaisseur du papier est réglé sur 0 si vous utilisez du papier continu ordinaire. Pour les utilisateurs de la LQ-680Pro: Sélectionnez le chargement tracteur à l'aide de la touche Paper Source, et assurez-vous que le levier d'épaisseur du papier est réglé sur Auto ou 0 si vous utilisez du papier continu ordinaire. 3. Faites glisser le guide latéral le plus loin possible.
Puis abaissez le levier de verrouillage pour bloquer la roue. flèche
Vous pouvez utiliser cette fonction de deux manières: en appuyant sur la touche du panneau de commande, ou en utilisant le mode de définition des paramètres par défaut du panneau de commande, ou encore l'utilitaire EPSON Remote! pour sélectionner la fonction de découpe automatique. (Voir “ A propos des paramètres par défaut de votre imprimante ” à la page 4-3 pour plus d'informations sur le mode de définition des paramètres par défaut de l'imprimante.)
Utilisation de la touche Tear Off Vous pouvez utiliser la touche Tear Off (la touche Tear Off/Bin sur la LQ-680 ou la touche Tear Off/Special Paper sur la LQ-680Pro) pour faire avancer le papier continu jusqu'à la position de découpe en procédant de la manière suivante: 1. Assurez-vous que l'impression est terminée. Ensuite, appuyez sur la touche Tear Off jusqu'à ce que les deux voyants du panneau de commande se mettent à clignoter. L'imprimante fait avancer le papier jusqu'au bord de découpe.
3. Lorsque vous relancez l'impression, l'imprimante fait reculer le papier jusqu'à la position de haut de page avant de démarrer l'impression. (Vous pouvez aussi faire reculer le papier manuellement jusqu'à la position de haut de page en appuyant sur le bouton utilisé pour le faire avancer.)
Lorsque vous activez la fonction de découpe automatique en mode de définition des paramètres par défaut de l'imprimante ou dans l'utilitaire EPSON Remote!, l'imprimante fait avancer le papier continu jusqu'à la position de découpe une fois l'impression terminée. L'imprimante fait avancer le papier jusqu'à la position de découpe uniquement lorsqu'elle reçoit une page de données complète ou une commande de saut de page qui n'est suivie d'aucune donnée pendant 3 secondes.
Vous pouvez rester en mode de découpe automatique même lorsque vous utilisez des feuilles simples. Ce mode est désactivé lorsque vous imprimez sur des feuilles simples.
1. Une fois l'impression terminée, détachez toutes les pages imprimées à l'aide de la fonction de découpe. 2. Appuyez sur la touche Load/Eject pour faire reculer le papier en continu hors de l'imprimante, jusqu'à la position d'attente. 3. Pour retirer complètement le papier continu de l'imprimante, ouvrez les volets des roues à picots. Retirez le papier du tracteur, puis fermez les volets des roues à picots.
Vous pouvez charger des formulaires en liasse continus de la même manière que le papier continu ordinaire. Pour plus d'informations, reportez-vous à la section “ Utilisation de papier continu ” plus haut dans ce chapitre.
L'épaisseur de cette zone de recouvrement est supérieure à celle de la zone imprimable. Avant d'imprimer, réglez le levier d'épaisseur du papier sur la position Auto. Activez également les paramètres de formulaires recouvrants et de saut de perforation à l'aide du mode de définition des paramètres par défaut. Pour plus d'informations, reportez-vous à la section “ Ajustement du levier d'épaisseur du papier ” plus haut dans ce chapitre et à la section “ Modification des paramètres par défaut ” à la page 4-10. Vous pouvez charger des formulaires en liasse continus de la même manière que le papier continu ordinaire. Pour plus d'informations, reportez-vous à la section “ Utilisation de papier continu ” plus haut dans ce chapitre.
Paper. Vous risqueriez de provoquer un bourrage papier ou d'endommager l'imprimante.
Lorsque vous imprimez des étiquettes, choisissez exclusivement des étiquettes dont le support présente des perforations latérales qui permettent son utilisation avec un tracteur. N'utilisez pas des étiquettes sur des feuilles simples brillantes, car ces feuilles de support pourraient glisser et ne pas être entraînées correctement. Les étiquettes se chargent de la même manière que le papier continu ordinaire, sauf pour le réglage du levier d'épaisseur du papier. Les utilisateurs de la LQ-680 doivent régler le levier sur la position 2. Les utilisateurs de la LQ-680Pro sont invités à utiliser le réglage Auto ou à placer manuellement le levier sur la position 2 pour une impression plus rapide. Pour plus d'informations sur le chargement, reportez-vous à la section “ Utilisation de papier continu ” plus haut dans ce chapitre. Pour plus d'informations sur le réglage du levier d'épaisseur du papier, reportezvous à la section “ Ajustement du levier d'épaisseur du papier ” plus haut dans ce chapitre.
❏ Les étiquettes étant tout spécialement sensibles à la température et à l'humidité, employez-les exclusivement dans des conditions d'utilisation normales. ❏ Une fois l'impression terminée, retirez immédiatement les étiquettes de l'imprimante. En effet, elles risqueraient de se courber et de se détacher de leur support, provoquant un bourrage papier au moment de la reprise de l'impression.
Vous pouvez charger une feuille de papier à la fois dans le guide papier à l'avant de l'imprimante, ou vous pouvez charger une pile de feuilles dans le bac feuille à feuille en option. (Pour plus d'informations sur le bac feuille à feuille en option, reportez-vous à l'annexe A.) Remarque: ❏ Pour plus d'informations sur les feuilles simples, reportez-vous à l'annexe C. ❏ Si vous chargez du papier long (par exemple, du papier de format Legal), laissez suffisamment de place à l'arrière de l'imprimante afin de ne pas gêner le papier.
1. Assurez-vous que l'imprimante est hors tension et que le guide papier est fixé de la manière décrite au chapitre 1. Refermez ensuite les volets des roues à picots et abaissez leurs leviers de verrouillage afin de les bloquer.
Sélectionnez le chargement de feuilles simples avec le levier de dégagement du papier de la manière décrite à la section “ Choix d'un dispositif d'alimentation ” à la page 2-2. Veillez également à régler le levier d'épaisseur du papier sur la position 0 si vous utilisez des feuilles simples ordinaires. Pour les utilisateurs de la LQ-680Pro: Sélectionnez le chargement de feuilles simples à l'aide de la touche Paper Source de la manière décrite à la section “ Choix d'un dispositif d'alimentation ” à la page 2-2. Veillez également à régler le levier d'épaisseur du papier sur la position Auto ou 0 si vous utilisez des feuilles simples ordinaires. 3. Mettez l'imprimante sous tension.
L'imprimante est prête à recevoir les données de l'ordinateur et à imprimer.
Si l'imprimante n'éjecte pas la feuille imprimée, appuyez sur la touche Load/Eject.
Pour les utilisateurs de la LQ-680: Avant d'imprimer, réglez le levier d'épaisseur du papier sur la position correspondant aux enveloppes, de la manière décrite dans le tableau de la page 2-7.
Avant d'imprimer, assurez-vous que le levier d'épaisseur du papier est réglé sur la position Auto ou sur la position adaptée aux enveloppes, de la manière décrite dans le tableau de la page 2-7. Ensuite, sélectionnez Enveloppe en appuyant sur la touche Tear Off/Special Paper. Chargez les enveloppes face vers le haut, le rabat en premier.
Utilisation de cartes postales Vous pouvez imprimer sur plusieurs types de cartes postales, en les chargeant de la même façon que les feuilles simples : dans le guide papier ou le bac feuille à feuille en option. Pour plus d'informations sur le chargement des feuilles simples, reportez-vous à la section “ Utilisation de feuilles simples ” à la page 2-21 ou “ Chargement du papier dans le bac feuille à feuille ” à la page A-6. Pour les utilisateurs de la LQ-680: Avant d'imprimer, réglez le levier d'épaisseur du papier sur la position 2. Puis sélectionnez le mode carte en appuyant sur la touche Tear Off/Bin du panneau de commande.
Avant d'imprimer, assurez-vous que le levier d'épaisseur du papier est réglé sur la position Auto ou 2. Puis sélectionnez le mode carte en appuyant sur la touche Tear Off/Special Paper du panneau de commande. Chargez les cartes postales face imprimable vers le haut, en insérant d'abord le bord supérieur.
Pour basculer du papier continu vers les feuilles simples, procédez de la manière suivante.
Tear Off/Special Paper (LQ-680Pro) pour faire avancer le papier jusqu'à la position de découpe. (Si vous avez sélectionné Auto Tear-Off dans le mode de définition des paramètres par défaut de l'imprimante ou l'utilitaire EPSON Remote!, l'imprimante fait automatiquement avancer la perforation de séparation jusqu'à la position de découpe.) 2. Détachez les pages imprimées.
2-28 Paper Source (LQ-680Pro) de la manière décrite à la section “ Dispositif d'alimentation et types de papier ” à la page 2-3. Vous pouvez désormais charger des feuilles simples dans le guide papier. Pour plus d'informations, reportez-vous à la section “ Utilisation de feuilles simples ” à la page 2-21.
Pour basculer de l'impression sur feuilles simples à l'impression sur papier continu, procédez de la manière suivante. 1. Appuyez sur la touche Load/Eject pour éjecter la dernière feuille simple imprimée, si nécessaire. 2. Assurez-vous que le papier continu est chargé dans l'imprimante de la manière décrite à la section “ Chargement du papier continu avec le tracteur ” à la page 2-9. 3. Sélectionnez le mode de chargement tracteur avec le levier de dégagement du papier (LQ-680) ou la touche Paper Source (LQ-680Pro) de la manière décrite à la section “ Dispositif d'alimentation et types de papier ” à la page 2-3. L'imprimante fait automatiquement avancer le papier continu de la position d'attente vers la position de chargement lorsqu'elle reçoit des données.
Ajustement de la position de chargement La position de chargement est celle qu'occupe le papier une fois chargé dans l'imprimante. Si l'impression commence trop haut ou trop bas sur la page, vous pouvez régler la position de chargement à l'aide de la fonction de micro-réglage, comme suit: Remarque: Les réglages de la marge supérieure de certaines applications annulent ceux que vous apportez à la position de chargement à l'aide de la fonction de micro-réglage. Si nécessaire, modifiez la position de haut de page dans votre logiciel. 1. Vérifiez que l'imprimante est sous tension. Si nécessaire, soulevez le capot de l'imprimante de manière à voir la position du papier. 2. Chargez du papier continu ou des feuilles simples. (Appuyez sur la touche Load/Eject pour charger du papier continu à partir du tracteur ou une feuille simple à partir du bac feuille à feuille en option.) 3. Maintenez la touche Pause enfoncée pendant trois secondes environ. Le voyant Pause se met à clignoter et l'imprimante passe en mode de micro-réglage.
❏ Si vous appuyez sur la touche LF/FF [D] , la position de chargement avance vers le haut de la page lorsque vous chargez une feuille à partir de l'avant (depuis le guide papier). Si vous appuyez sur la touche LF/FF [D] , la position de chargement avance vers le bas de la page lorsque vous chargez une feuille à partir de l'arrière (depuis le bac feuille à feuille ou le tracteur). ❏ L'imprimante possède une position de chargement minimale et maximale. Si vous essayez de régler la position de chargement au-delà de ces limites, l'imprimante émet un signal sonore et immobilise le papier.
5. Une fois la position de chargement définie, appuyez sur la touche Pause pour désactiver le mode de micro-réglage. Pour les feuilles simples ainsi que le papier continu, vos réglages de position de chargement restent d'application jusqu'à ce que vous les modifiiez, même si vous mettez l'imprimante hors tension.
Si la perforation du papier continu n'est pas correctement alignée sur le bord de découpe, vous pouvez ajuster la position de découpe à l'aide de la fonction de micro-réglage. 1. Assurez-vous que les deux voyants Tear Off clignotent (le papier occupe la position de découpe en vigueur). Il se peut que vous deviez appuyer sur la touche Tear Off. (Pour plus d'informations, reportez-vous à la section “ Utilisation de la touche Tear Off ” à la page 2-15.)
L'imprimante possède une position de découpe minimale et maximale. Si vous essayez de régler la position de découpe au-delà de ces limites, l'imprimante émet un signal sonore et immobilise le papier. 4. Détachez les pages imprimées. 5. Appuyez sur la touche Pause pour désactiver le mode de micro-réglage. Lorsque vous relancez l'impression, l'imprimante fait automatiquement reculer le papier jusqu'à la position de haut de page avant de démarrer l'impression. La position de découpe demeure en vigueur jusqu'à ce que vous la modifiiez de nouveau, même si entre-temps vous mettez l'imprimante hors tension. Alimentation en papier
1. Assurez-vous qu'aucune impression n'est en cours. Si ce n'est pas le cas, appuyez sur la touche Pause pour arrêter l'impression. 2. Maintenez la touche Pause enfoncée pendant trois secondes environ. Le voyant Pause se met à clignoter et l'imprimante passe en mode de micro-réglage. 3. Si nécessaire, ouvrez le capot de l'imprimante pour vérifier la position d'impression, et appuyez sur la touche LF/FF [D] pour faire avancer le papier, ou sur la touche Load/Eject [U] pour le faire reculer. 4. Une fois le papier correctement positionné, appuyez sur la touche Pause pour désactiver le mode de micro-réglage et reprendre l'impression.
Accès au pilote d'impression à partir du Panneau de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . Modification des paramètres du pilote d'impression . . . . Utilisation du pilote d'impression avec Windows 2000 et NT 4.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Accès au pilote d'impression à partir des applications Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Accès au pilote d'impression à partir du menu Démarrer . . Modification des paramètres du pilote d'impression . . . . Utilisation du pilote d'impression avec Windows NT 3.5x . . . . Accès au pilote d'impression à partir des applications Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Accès au pilote d'impression à partir du Panneau de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . Modification des paramètres du pilote d'impression . . . .
Avant de commencer, assurez-vous que vous avez installé le pilote d'impression sur votre PC de la manière décrite au chapitre 1. EPSON Remote! est un utilitaire de configuration de l'imprimante exécuté sous DOS qui vous permet de modifier facilement les paramètres par défaut de l'imprimante à partir de l'écran de l'ordinateur. Pour utiliser EPSON Remote! à partir de DOS, reportez-vous à la section “ Utilisation de l'utilitaire EPSON Remote! ” à la page 3-20. L'utilitaire EPSON Status Monitor 3 est disponible sous Windows Me, 98, 95, 2000 et NT 4.0. Il vous renseigne sur l'état de l'imprimante, vous avertit des erreurs éventuelles et vous fournit des conseils de dépannage. Pour employer l'utilitaire Status Monitor, reportez-vous à la section “ Accès à l'utilitaire EPSON Status Monitor 3 ” à la page 3-24. Pour une vue d'ensemble des paramètres disponibles, reportez-vous à la section “ Aperçu des paramètres du pilote d'impression ” à la page 3-18. Pour accéder au pilote d'impression, reportez-vous aux pages ci-dessous qui correspondent à votre version de Windows.
Windows, les paramètres que vous définissez ne s'appliquent qu'à cette application. Reportez-vous à la section “ Accès au pilote d'impression à partir des applications Windows ” ci-dessous. Lorsque vous accédez au pilote d'impression à partir du menu Démarrer , les paramètres que vous définissez s'appliquent à toutes vos applications. Reportez-vous à la section “ Accès au pilote d'impression à partir du menu Démarrer ” à la page 3-6. Pour vérifier et modifier les paramètres du pilote d'impression, reportez-vous à la section “ Modification des paramètres du pilote d'impression ” à la page 3-6. Remarque: Comme toutes les applications Windows n'annulent pas nécessairement les paramètres spécifiés à l'aide du pilote d’impression, vous devez les vérifier de manière à obtenir le résultat escompté.
Les étapes suivantes décrivent, de manière générale, la procédure à suivre pour accéder au pilote d'impression. Elle peut cependant varier suivant l'application. Pour plus d’informations, reportez-vous au manuel de votre application. 1. Choisissez Configuration de l'impression ou Imprimer dans le menu Fichier de votre application. La boîte de dialogue Imprimer ou Configuration de l'impression apparaît.
Options du périphérique. Ces menus contiennent les paramètres du pilote d'impression.
1. Cliquez sur le bouton Démarrer, puis pointez sur Paramètres. 2. Cliquez sur Imprimantes. 3. Cliquez avec le bouton droit de la souris sur l'icône de votre imprimante, puis cliquez sur Propriétés. La fenêtre Propriétés s'affiche et vous voyez apparaître les menus Papier, Graphiques, Options du périphérique et Utilitaire. Ces menus contiennent les paramètres du pilote d'impression. 4. Pour afficher un menu, cliquez sur l'onglet correspondant en haut de la fenêtre. Reportez-vous à la section suivante pour modifier les paramètres.
Votre pilote d'impression comporte quatre menus: Papier, Graphiques, Options du périphérique et Utilitaire. Pour une vue d'ensemble des paramètres disponibles, reportez-vous à la section “ Aperçu des paramètres du pilote d'impression ” à la page 3-18. Vous pouvez également accéder à l'aide en ligne en cliquant avec le bouton droit de la souris sur des éléments du pilote, puis en sélectionnant Qu'est-ce que c'est ?. Lorsque vous avez défini les paramètres du pilote d'impression, cliquez sur OK pour les appliquer, ou sur Restaurer les options par défaut pour annuler vos modifications et rétablir les valeurs par défaut des paramètres. Lorsque vous avez vérifié les paramètres du pilote d'impression et effectué les modifications nécessaires, vous êtes prêt à imprimer.
Windows, les paramètres que vous définissez ne s'appliquent qu'à cette application. Reportez-vous à la section “ Accès au pilote d'impression à partir des applications Windows ” ci-dessous. Lorsque vous accédez au pilote d'impression à partir du Panneau de configuration, les paramètres que vous définissez s'appliquent à toutes vos applications. Reportez-vous à la section “ Accès au pilote d'impression à partir du Panneau de configuration ” à la page 3-9. Pour vérifier et modifier les paramètres du pilote d'impression, reportez-vous à la section “ Modification des paramètres du pilote d'impression ” à la page 3-9. Remarque: Comme toutes les applications Windows n'annulent pas nécessairement les paramètres spécifiés à l'aide du pilote d’impression, vous devez les vérifier de manière à obtenir le résultat escompté.
Pour accéder au pilote d'impression à partir d'une application Windows, procédez de la manière indiquée ci-dessous. Remarque: Les étapes suivantes décrivent, de manière générale, la procédure à suivre pour accéder au pilote d'impression. Elle peut cependant varier suivant l'application. Pour plus d’informations, reportez-vous au manuel de votre application.
2. Assurez-vous que vous avez bien sélectionné votre imprimante et cliquez sur Imprimante, Configurer ou Options. (Selon le cas, il se peut que vous deviez cliquer sur plusieurs de ces boutons.) La boîte de dialogue Options s'affiche. Reportezvous à la section “ “ Modification des paramètres du pilote d'impression ” à la page 3-9 ” pour modifier les paramètres.
1. Dans la fenêtre principale, double-cliquez sur l'icône Panneau de configuration. 2. Double-cliquez sur l'icône Imprimantes. La boîte de dialogue Imprimantes s'affiche. 3. Assurez-vous que votre imprimante est affichée en surbrillance, puis cliquez sur Configurer. La boîte de dialogue Configuration de l'impression s'affiche. Pour accéder à des paramètres supplémentaires, il se peut que vous deviez cliquer sur Options. Reportez-vous à la section suivante pour modifier les paramètres.
Vous pouvez modifier les paramètres du pilote d'impression dans les boîtes de dialogue Imprimer (ou Configuration de l'impression) et Options. Pour une vue d'ensemble des paramètres disponibles, reportez-vous à la section “ Aperçu des paramètres du pilote d'impression ” à la page 3-18. Lorsque vous avez défini les paramètres du pilote d'impression, cliquez sur OK pour les appliquer, ou sur Annuler pour annuler vos modifications. Lorsque vous avez vérifié les paramètres du pilote d'impression et effectué les modifications nécessaires, vous êtes prêt à imprimer.
Windows, les paramètres que vous définissez ne s'appliquent qu'à cette application. Reportez-vous à la section “ Accès au pilote d'impression à partir des applications Windows ” ci-dessous. Lorsque vous accédez au pilote d'impression à partir du menu Démarrer , les paramètres que vous définissez s'appliquent à toutes vos applications. Reportez-vous à la section “ Accès au pilote d'impression à partir du menu Démarrer ” à la page 3-12. Pour vérifier et modifier les paramètres du pilote d'impression, reportez-vous à la section “ Modification des paramètres du pilote d'impression ” à la page 3-14. Remarque: Comme toutes les applications Windows n'annulent pas nécessairement les paramètres spécifiés à l'aide du pilote d’impression, vous devez les vérifier de manière à obtenir le résultat escompté.
Pour accéder au pilote d'impression à partir d'une application Windows, procédez de la manière indiquée ci-dessous. Remarque: ❏ Les étapes suivantes décrivent, de manière générale, la procédure à suivre pour accéder au pilote d'impression. Elle peut cependant varier suivant l'application. Pour plus d’informations, reportezvous au manuel de votre application. ❏ Les copies d'écran de la section suivante proviennent du système d'exploitation Windows NT 4.0. Elles peuvent être différentes de ce qui s'affiche sur votre écran, mais les instructions sont les mêmes.
Utilisation du logiciel de l'imprimante
Pour accéder au pilote d'impression à partir du menu Démarrer, procédez de la manière suivante : Remarque: Les copies d'écran de la section suivante proviennent du système d'exploitation Windows NT 4.0. Elles peuvent être différentes de ce qui s'affiche sur votre écran, mais les instructions sont les mêmes. 1. Cliquez sur le bouton Démarrer, puis pointez sur Paramètres. 2. Cliquez sur Imprimantes.
Si vous cliquez sur Propriétés, la fenêtre du logiciel d'impression apparaît, elle comporte le menu Utilitaire.
éléments du pilote, puis en sélectionnant Qu'est-ce que c'est?. Lorsque vous avez défini les paramètres du pilote d'impression, cliquez sur OK pour les appliquer, ou sur Annuler pour annuler vos modifications. Lorsque vous avez vérifié les paramètres du pilote d'impression et effectué les modifications nécessaires, vous êtes prêt à imprimer.
Windows NT 3.5x Vous pouvez accéder au pilote d'impression à partir de vos applications Windows ou du Panneau de configuration. Lorsque vous accédez au pilote d'impression à partir d'une application Windows, les paramètres que vous définissez ne s'appliquent qu'à cette application. Reportez-vous à la section “ Accès au pilote d'impression à partir des applications Windows ” ci-dessous. Lorsque vous accédez au pilote d'impression à partir du Panneau de configuration, les paramètres que vous définissez s'appliquent à toutes vos applications. Reportez-vous à la section “ Accès au pilote d'impression à partir du Panneau de configuration ” à la page 3-17. Pour vérifier et modifier les paramètres du pilote d'impression, reportez-vous à la section “ Modification des paramètres du pilote d'impression ” à la page 3-18.
1. Choisissez Configuration de l'impression ou Imprimer dans le menu Fichier de votre application. La boîte de dialogue Imprimer ou Configuration de l'impression apparaît.
3. Cliquez sur Options (ou un bouton semblable) pour afficher la boîte de dialogue Propriétés avancées du document qui comporte les paramètres Résolution graphique, Couleur et Optimisations du pilote d'impression. Reportez-vous à la section “ Modification des paramètres du pilote d'impression ” à la page 3-18 ” pour modifier les paramètres.
1. Dans la fenêtre principale, double-cliquez sur l'icône Gestionnaire d'impression. La fenêtre du Gestionnaire d'impression s'ouvre. 2. Assurez-vous que votre imprimante apparaît en surbrillance, puis cliquez sur Imprimante et sélectionnez Propriétés. La boîte de dialogue Propriétés de l'imprimante s'affiche. 3. Cliquez sur le bouton Détails, puis sur Travaux. La boîte de dialogue Propriétés du document s'affiche. Elle contient les paramètres Formulaires et Orientation du pilote d'impression. Reportez-vous à la section “ Modification des paramètres du pilote d'impression ” ci-dessous pour modifier les paramètres. 4. Cliquez sur Options pour afficher la boîte de dialogue Propriétés avancées du document qui comporte les paramètres Résolution graphique, Couleur et Optimisations du pilote d'impression. Reportez-vous à la section “ Modification des paramètres du pilote d'impression ” ci-dessous pour modifier les paramètres.
Lorsque vous avez défini les paramètres du pilote d'impression, cliquez sur OK pour les appliquer, ou sur Annuler pour annuler vos modifications. Lorsque vous avez vérifié les paramètres du pilote d'impression et effectué les modifications nécessaires, vous êtes prêt à imprimer.
Les tableaux suivants récapitulent les paramètres du pilote d'impression Windows. Toutefois, tous les paramètres ne sont pas disponibles dans toutes les versions de Windows. Les paramètres d'impression sont les suivants.
Monitor 3 Cliquez sur ce bouton pour ouvrir la boîte de dialogue Préférences du contrôle dans laquelle vous pourrez définir les paramètres de l'utilitaire EPSON Status Monitor 3.
Sélectionnez le paramètre, puis choisissez une option dans la zone de liste Change Setting.
Cliquez sur ce bouton pour ouvrir la boîte de dialogue Préférences du contrôle dans laquelle vous pourrez définir les paramètres de l'utilitaire EPSON Status Monitor 3. Pour plus d'informations, reportez-vous à la section “ Installation de l'utilitaire EPSON Status Monitor 3 ” à la page 3-22.
L'utilitaire EPSON Remote! vous permet de modifier facilement les paramètres par défaut de l'imprimante à partir de l'invite DOS de votre ordinateur.
Pour installer EPSON Remote!, procédez de la manière suivante: Remarque: Si vous voulez installer l'utilitaire EPSON Remote!, vous devez démarrer votre ordinateur en mode DOS. N'ouvrez pas une fenêtre DOS à partir de Windows. 1. Dans le lecteur de CD-ROM, insérez le CD-ROM du logiciel de l'imprimante. 2. A l'invite DOS, tapez D:\FRANCAIS\SETUP. (Si vous avez inséré le CD-ROM dans un lecteur autre que le lecteur D, remplacez D" par la lettre appropriée). Appuyez ensuite sur la touche Entrée.
EPSON Remote! est copié dans le répertoire C:\EPUTIL.
Pour accéder à l'utilitaire EPSON Remote!, tapez C:\EPUTIL\PRNSET à l'invite DOS et appuyez sur la touche Entrée. Suivez ensuite les instructions affichées pour employer cet utilitaire. Vous pouvez aussi accéder à l'utilitaire EPSON Remote! en tapant C:\EPUTIL\PANEL à l'invite DOS et en appuyant sur Entrée. Les méthodes d'accès PRNSET et PANEL varient légèrement. La méthode PANEL ouvre une version condensée d'EPSON Remote! qui ne comporte que les paramètres les plus courants.
Monitor 3 L'utilitaire EPSON Status Monitor 3 livré avec votre imprimante est disponible sous Windows Me, 98, 95, 2000 et NT 4.0. Il vous renseigne sur l'état de l'imprimante, vous avertit des erreurs éventuelles et vous fournit des instructions de dépannage en cas de besoin. L'utilitaire EPSON Status Monitor 3 est accessible dans les cas suivants: ❏ L'imprimante est connectée directement à l'ordinateur hôte par l'intermédiaire du port parallèle [LPT1]. ❏ Votre système est configuré pour prendre en charge les communications bidirectionnelles. Utilisation du logiciel de l'imprimante
Ce fichier contient les informations les plus récentes sur l'utilitaire Status Monitor 3.
Procédez de la manière suivante pour installer EPSON Status “ Utilisation du pilote d'impression avec Windows Me, 98 ou 95 ” à la page 3-3 ou “ Utilisation du pilote d'impression avec Windows 2000 et NT 4.0 ” à la page 3-10.
❏ Double-cliquez sur l'icône en forme d'imprimante dans la barre des tâches. Pour ajouter une icône de raccourci à la barre des tâches, reportez-vous au menu Utilitaire. ❏ Ouvrez le menu Utilitaire, puis cliquez sur EPSON Status Monitor 3. Pour savoir comment ouvrir le menu Utilitaire, reportez-vous à la section “ Utilisation du pilote d'impression avec Windows Me, 98 ou 95 ” à la page 3-3 ou “ Utilisation du pilote d'impression avec Windows 2000 et NT 4.0 ” à la page 3-10. Lorsque vous accédez à l'utilitaire EPSON Status Monitor 3 de la manière décrite plus haut, la fenêtre d'état de l'imprimante apparaît comme suit.
Pour une qualité optimale, sélectionnez la police et l'échappement à partir de votre application. Pour sélectionner une police intégrée ou un échappement à l'aide des touches du panneau de commande de l'imprimante, procédez de la manière suivante: 1. Assurez-vous qu'aucune impression n'est en cours. Sinon, attendez qu'elle se termine. 2. Pour sélectionner une police, appuyez sur la touche Font jusqu'à ce que les trois voyants Font indiquent la police souhaitée et le motif correspondant s'affiche sur le panneau de commande. Remarque: ❏ La touche Font ne permet pas de sélectionner directement les polices OCR-B, Orator, Orator-S, Script-C, Roman-T et Sans Serif H. Pour sélectionner l'une d'elles, vous devez d'abord l'enregistrer comme “ autre ” police en mode de définition des paramètres par défaut, puis sélectionner Others à l'aide de la touche Font.
A propos des paramètres par défaut de votre imprimante Les paramètres par défaut contrôlent de nombreuses fonctions de l'imprimante. Bien que vous puissiez souvent définir ces fonctions à l'aide du logiciel ou du pilote d'impression, vous devez parfois le faire à partir du panneau de commande en utilisant le mode de définition des paramètres par défaut. Le tableau suivant énumère les fonctions et paramètres par défaut que vous pouvez sélectionner en mode de définition des paramètres par défaut. Les paramètres sont expliqués en détails à la suite du tableau. Pour plus d'informations sur la modification des paramètres par défaut, reportez-vous à la section “ Modification des paramètres par défaut ” à la page 4-10. Paramètres
Modification des paramètres de l'imprimante à partir du panneau de commande 4-3
4-4 Modification des paramètres de l'imprimante à partir du panneau de commande
Longueur de page pour tracteur Ce paramètre vous permet de définir la longueur de page du papier continu.
Cette fonction n'est disponible que si le papier continu est sélectionné. Si vous activez cette fonction, l'imprimante insère une marge de 25,4 mm entre la dernière ligne imprimée sur une page et la première ligne imprimée sur la page suivante. Comme les marges définies dans la plupart des applications annulent celles choisies à partir du panneau de commande, vous ne devez utiliser ce paramètre que si vous ne pouvez pas définir vos marges de haut et de bas de page à l'aide de votre application.
Lorsque cette fonction est activée et que vous utilisez du papier continu avec le tracteur, l'imprimante fait automatiquement avancer la perforation de séparation jusqu'à la position de découpe afin que vous puissiez détacher facilement les pages imprimées. Dès que l'imprimante reçoit le travail suivant, elle fait automatiquement reculer le papier vierge jusqu'à la position de haut de page et lance l'impression, afin que vous puissiez utiliser intégralement la feuille suivante.
Lorsque cette fonction est activée, l'imprimante ajoute un code de saut de ligne à chaque code de retour chariot (CR) reçu, et la position d'impression passe à la ligne suivante. Si l'imprimante ajoute une ligne supplémentaire après chaque retour chariot, désactivez cette fonction.
Vous avez le choix entre le sens d'impression automatique (Auto), l'impression bidirectionnelle (Bi-D) ou l'impression unidirectionnelle (Uni-D). Normalement, l'impression est bidirectionnelle pour permettre une plus grande rapidité. Toutefois, l'impression unidirectionnelle assure un alignement vertical précis, utile pour l'impression des graphiques. Si vous optez pour l'impression automatique (Auto), l'imprimante analyse les données et opte pour l'impression unidirectionnelle lorsque des lignes doivent être alignées verticalement.
Lorsque vous sélectionnez ESC/P2, l'imprimante fonctionne en mode EPSON ESC/P2. Lorsque vous sélectionnez IBM 2390 Plus, elle émule une imprimante IBM.
Le caractère zéro est barré (0) lorsque ce paramètre est activé. Il ne l'est pas (0) lorsque ce paramètre est désactivé. La barre permet de distinguer la lettre majuscule “ O ” du zéro.
Ce paramètre n'entre en vigueur que si une interface en option est installée et que le mode d'interface Auto est sélectionné. Ce paramètre détermine la durée qui s'écoule entre le moment où l'imprimante a reçu les dernières données d'une interface et le moment où elle vérifie si l'autre interface lui envoie un travail d'impression. Vous pouvez spécifier un temps d'attente de l'interface automatique égal à 10 secondes ou 30 secondes.
Le mode de transfert bidirectionnel de l'interface parallèle est utilisé lorsque ce paramètre est activé. Si le mode de transfert bidirectionnel est inutile, désactivez ce paramètre.
Jeu de caractères internationaux pour la table italique Vous avez le choix entre plusieurs jeux de caractères internationaux pour la table de caractères italiques. Chaque jeu de caractères contient huit caractères qui varient selon le pays ou la langue, afin que vous puissiez personnaliser la table italique en fonction de vos besoins en matière d'impression.
Sans Serif, Courier, Prestige et Script.
Ce paramètre détermine le temps d'attente entre le moment où le papier est inséré dans le guide papier et le moment où il pénètre dans l'imprimante. Si le papier pénètre avant que vous puissiez régler correctement sa position, vous pouvez augmenter le temps d'attente.
❏ Si vous utilisez des feuilles simples sans un bac feuille à feuille en option, vous devez charger une nouvelle feuille chaque fois que l'imprimante éjecte une feuille imprimée. 1. Assurez-vous que du papier est chargé et que l'imprimante est hors tension.
4. Appuyez sur la touche Tear Off/Bin (LQ-680) ou Tear Off/Special Paper (LQ-680Pro) pour imprimer les instructions du mode de définition des paramètres par défaut (quatre pages), dans la langue choisie.
5. Lorsque vous avez terminé de définir les paramètres, mettez l'imprimante hors tension et quittez le mode de définition des paramètres par défaut. Les paramètres définis demeurent en vigueur jusqu'à ce que vous les modifiiez de nouveau. Remarque: Pour quitter le mode de définition des paramètres par défaut, mettez l'imprimante hors tension lorsque l'impression est terminée.
Type de signal sonore – Load/Eject pour éjecter le papier du chemin papier. Placez ensuite le levier sur la position souhaitée. Si nécessaire, appuyez sur la touche Pause pour éteindre le voyant Pause.
Fermez le capot de l'imprimante et appuyez sur la touche Pause.
Retirez, puis rechargez le papier. Pour plus d'informations sur le chargement du papier, reportez-vous au chapitre 2. Si nécessaire, appuyez ensuite sur la touche Pause pour éteindre le voyant Pause.
Eliminez le bourrage papier de la manière décrite à la section “ Elimination des bourrages papier ” à la page 5-17.
Si nécessaire, appuyez ensuite sur la touche Pause pour éteindre le voyant Pause.
Eliminez le bourrage papier de la manière décrite à la section “ Elimination des bourrages papier ” à la page 5-17.
Déterminez le type de problème rencontré et reportez-vous à la page correspondante, ci-dessous. Problèmes d'alimentation électrique . . . . . page 5-6 Problèmes d'alimentation ou de chargement des feuilles simples. . . . . . . . . page 5-7
Pour éliminer un bourrage papier, reportez-vous à la section “ Elimination des bourrages papier ” à la page 5-17.
“ Ajustement du levier d'épaisseur du papier ” à la page 2-6.
à feuille ” à la page A-2.
Pour plus d'informations, reportezvous à la section “ Choix d'un dispositif d'alimentation ” à la page 2-2.
“ Chargement du papier continu avec le tracteur ” à la page 2-9.
“ Positionnement du bloc de papier continu ” à la page 2-8.
Les paramètres de longueur de page de l'imprimante applicables au tracteur ne correspondent pas au format du papier continu que vous utilisez.
“ A propos des paramètres par défaut de votre imprimante ” à la page 4-3 ou “ Utilisation de l'utilitaire EPSON Remote! ” à la page 3-20.
Windows ou dans votre application.
Reportez-vous à la section “ Ajustement de la position de chargement ” à la page 2-30.
“ A propos des paramètres par défaut de votre imprimante ” à la page 4-3 ou “ Utilisation de l'utilitaire EPSON Remote! ” à la page 3-20.
L'imprimante n'imprime pas les données envoyées par l'ordinateur. Cause
Le câble d'interface n'est pas correctement branché.
Le ruban n'est pas assez tendu, il s'est détaché ou la cartouche n'est pas correctement installée.
“ A propos des paramètres par défaut de votre imprimante ” à la page 4-3 ou “ Utilisation de l'utilitaire EPSON Remote! ” à la page 3-20.
“ Utilisation de l'utilitaire EPSON Remote! ” à la page 3-20.
“ Utilisation de l'utilitaire EPSON Remote! ” à la page 3-20.
Cause Si vous avez installé une carte d'interface série en option, reportez-vous aussi à la section “ Cartes d'interface en option ” à la page A-20.
Windows ou dans votre application.
4. Tournez vers vous le bouton situé sur le côté droit de l'imprimante afin d'éjecter le papier de l'imprimante. Retirez les morceaux de papier restants.
❏ Si vous utilisez des feuilles simples sans un bac feuille à feuille en option, vous devez charger une nouvelle feuille chaque fois que l'imprimante éjecte une feuille imprimée sur le guide papier. Pour effectuer le réglage bidirectionnel, procédez de la manière suivante: 1. Assurez-vous que du papier est chargé et que l'imprimante est hors tension.
4. En suivant les instructions, imprimez les autres motifs d'alignement et sélectionnez dans chaque jeu celui dont l'alignement est optimal.
Vous pouvez imprimer le test automatique sur des feuilles simples ou du papier continu. Remarque: Le test automatique imprime des caractères sur la largeur totale de la zone imprimable. Utilisez du papier d'une largeur minimale de 297 mm, comme le papier de format A3. Pour exécuter un test automatique, procédez de la manière suivante: 1. Assurez-vous que du papier est chargé et que l'imprimante est hors tension.
Si vous êtes un utilisateur ou un programmeur expérimenté, vous pouvez imprimer un vidage hexadécimal en vue d'isoler les problèmes de communication entre l'imprimante et votre logiciel. En mode de vidage hexadécimal, l'imprimante imprime, sous forme de valeurs hexadécimales, toutes les données reçues de l'ordinateur. Vous pouvez imprimer le vidage hexadécimal sur des feuilles simples ou du papier continu. Remarque: Utilisez du papier continu d'au moins 241 mm de large ou des feuilles simples de format A4 ou Letter.
3. Ouvrez un logiciel et envoyez un travail à l'imprimante. L'imprimante reproduit, en format hexadécimal, tous les codes qu'elle reçoit de l'ordinateur. Si des codes sont imprimables, ils apparaissent dans la colonne de droite sous la forme de caractères ASCII. Les codes non imprimables, notamment les codes de contrôle, sont représentés par des points. 4. Pour désactivez le mode de vidage hexadécimal, appuyez sur la touche Pause pour arrêter l'impression. Ensuite, éjectez ou détachez les pages imprimées et mettez l'imprimante hors tension.
Avant d'installer un bac feuille à feuille, lisez le manuel qui l'accompagne. Il fournit des instructions sur la manière de combiner les deux bacs feuille à feuille pour créer le bac à deux cassettes. Vous pouvez charger jusqu'à 150 feuilles simples, 40 formulaires en liasse à feuilles simples, 25 enveloppes ou 50 cartes postales dans le bac feuille à feuille grande capacité (cassette 1 du bac feuille à feuille à deux cassettes). Vous pouvez charger 50 feuilles simples supplémentaires dans la deuxième cassette du bac feuille à feuille (cassette 2 du bac feuille à feuille à deux cassettes). Grâce au bac feuille à feuille à deux cassettes, vous pouvez charger simultanément deux types ou deux formats différents de papier. Remarque: Pour plus d'informations sur les caractéristiques du papier, reportez-vous à l'annexe C.
❏ La deuxième cassette ne peut être utilisée que conjointement avec le bac feuille à feuille grande capacité. ❏ Installez le bac feuille à feuille grande capacité et le bac feuille à feuille à deux cassettes de la même manière, comme décrit ci-dessous. Avant d'installer le bac à deux cassettes, montez-le de la manière décrite dans le manuel du bac feuille à feuille. 1. Assurez-vous que l'imprimante est hors tension. 2. Fermez les volets des roues à picots si nécessaire, et verrouillez les roues en abaissant les leviers de verrouillage. Remarque: Vous n'avez pas besoin de retirer le papier continu du tracteur pour utiliser le bac feuille à feuille. Pour plus d'informations sur le basculement entre le bac feuille à feuille et le papier continu, reportez-vous au Chapitre 2, “ Basculement entre l'impression sur papier continu et l'impression sur feuilles simples ”.
5. Faites glisser le guide latéral à fond vers la gauche.
Cette section décrit comment charger du papier dans le bac feuille à feuille grande capacité et la deuxième cassette. Remarque: ❏ Ne chargez les formulaires en liasse à feuilles simples, les enveloppes et les cartes postales que dans le bac feuille à feuille grande capacité (cassette 1 du bac à deux cassettes). ❏ Si vous utilisez des formulaires en liasse à feuilles simples, utilisez uniquement des formulaires qui sont collés en haut de page. ❏ Pour éviter des bourrages papier, ne laissez pas s'empiler plus de 40 feuilles imprimées sur le guide papier.
(cassette 1 du bac à deux cassettes) de la manière suivante.
Chargez le papier face imprimable vers le haut. Si vous utilisez des formulaires pré-imprimés, chargez le haut de la page vers le bas.
à feuille – Bac 1 dans la liste Alimentation papier. (Si vous imprimez à partir d'une application DOS, sélectionnez le numéro de la cassette à l'aide de la touche Tear Off/Bin (LQ-680) ou Paper Source (LQ-680Pro) du panneau de commande. Si vous utilisez des enveloppes ou des cartes postales, sélectionnez Card ou Envelope sur le panneau de commande de la manière décrite aux sections “ Utilisation d'enveloppes ” et “ Utilisation de cartes postales ” du chapitre 2.) Le bac feuille à feuille charge le papier lorsque vous envoyez des données à l'imprimante. Vous pouvez également charger du papier en appuyant sur la touche Load/Eject.
Vous ne pouvez pas utiliser la deuxième cassette du bac feuille à feuille sans le bac feuille à feuille grande capacité, même si les illustrations ne montrent ici que la deuxième cassette. 1. Tirez vers l'avant les deux leviers de réglage du papier, et faites glisser le guide papier droit vers le repère du guide et le guide papier gauche à fond vers la gauche.
Ajustez le guide papier gauche et le support central en fonction du papier, puis repoussez les leviers de réglage du papier pour maintenir celui-ci en place.
4. Dans le logiciel du pilote d'impression, sélectionnez le format de papier dans la liste Format du papier, et sélectionnez Feuille à feuille – Bac 2 dans la liste Alimentation papier. (Si vous imprimez à partir d'une application DOS, sélectionnez le numéro de la cassette à l'aide de la touche Tear Off/Bin (LQ-680) ou Paper Source (LQ-680Pro) du panneau de commande. Le bac feuille à feuille charge le papier lorsque vous envoyez des données à l'imprimante. Vous pouvez également charger du papier en appuyant sur la touche Load/Eject.
à feuille, sans retirer le papier continu.
Procédez de la manière suivante pour basculer vers le papier continu chargé dans le tracteur. 1. Si vous devez éjecter les feuilles présentes dans le chemin papier, appuyez sur la touche Load/Eject. 2. Sélectionnez le mode de chargement de papier continu, de la manière décrite au Chapitre 2, “ Choix d'un dispositif d'alimentation ”. 3. Assurez-vous que le rabat du guide papier est de nouveau dans sa position d'origine, et rentrez complètement la rallonge du guide papier.
Pour revenir aux feuilles simples chargées dans le bac feuille à feuille, procédez de la manière suivante: 1. S'il reste du papier continu dans l'imprimante, appuyez sur la touche Tear Off/Bin (LQ-680) ou Tear Off/Special Paper (LQ-680Pro) pour le faire avancer jusqu'à la position de découpe. 2. Détachez les pages imprimées. 3. Appuyez sur la touche Load/Eject. L'imprimante fait reculer le papier jusqu'à la position d'attente. Le papier demeure attaché au tracteur, mais n'occupe plus le chemin papier.
La fonction de chargement de feuilles simples du bac feuille à feuille vous permet de basculer vers un type ou un format de papier différent sans remplacer le papier chargé dans le bac feuille à feuille ni retirer ce dernier. Procédez de la manière suivante: 1. Assurez-vous que le mode de chargement de feuilles simples est sélectionné, de la manière décrite au Chapitre 2, “ Choix d'un dispositif d'alimentation ”. 2. Ajustez le réglage d'épaisseur en fonction de votre papier de la manière décrite au Chapitre 2, “ Ajustement du levier d'épaisseur du papier ”.
5. Insérez une feuille le long des guides latéraux, jusqu'à ce que vous rencontriez de la résistance. Veillez à charger le papier face imprimable vers le haut. Après quelques secondes, l'imprimante fait automatiquement avancer le papier jusqu'à la position de chargement. L'imprimante est prête à recevoir les données de l'ordinateur et à imprimer. Après avoir imprimé une page, l'imprimante éjecte la feuille imprimée sur le guide papier et les voyants Paper Out et Pause s'allument. Si vous imprimez un document de plusieurs pages, retirez la feuille imprimée et insérez une nouvelle feuille dans le guide papier. L'imprimante fait automatiquement avancer le papier et reprend l'impression.
Cette option n'est pas disponible dans tous les pays.
Pour installer le support de papier rouleau, procédez de la manière suivante: 1. Mettez l'imprimante hors tension. 2. Face à l'arrière de l'imprimante, faites glisser les deux roues à picots ainsi que le guide latéral à fond vers la droite.
1. Découpez l'extrémité du papier du rouleau afin que le bord soit parfaitement droit. Insérez l'axe du support de papier rouleau dans le cylindre du rouleau de papier.
Il n'est pas possible de faire reculer le papier rouleau. Pour retirer le papier rouleau, coupez le papier au niveau de l'endroit où il pénètre dans l'imprimante. Ejectez le papier restant en appuyant sur la touche Load/Eject.
2. Retirez les vis de la plaque de blindage à l'arrière de l'imprimante et retirez la plaque.
3. Glissez la carte d'interface le long des fentes situées de part et d'autre de son compartiment. Appuyez fermement pour insérer la carte en veillant à ce que le connecteur de l'arrière de la carte soit bien inséré dans le connecteur interne de l'imprimante. Replacez ensuite les vis et serrez-les.
Pour retirer la carte d'interface, exécutez la procédure ci-dessus dans l'ordre inverse.
1. Retirez le papier éventuellement chargé dans l'imprimante. Assurez-vous que l'imprimante est hors tension. 2. Retirez le guide papier. Si un bac feuille à feuille disponible en option est installé, retirez-le. 3. A l'aide d'une brosse souple, éliminez délicatement les poussières et la saleté du boîtier extérieur et du guide papier. 4. Si le boîtier extérieur ou le guide papier sont encore sales ou poussiéreux, nettoyez-les avec un chiffon doux et propre trempé dans de l'eau additionnée de détergent doux. Maintenez le capot de l'imprimante abaissé afin d'éviter toute pénétration d'eau.
❏ Ne vaporisez pas de lubrifiant à l'intérieur de l'imprimante. Cela pourrait endommager le mécanisme d'impression. Si vous pensez qu'une lubrification s'impose, contactez un revendeur EPSON.
3. Débranchez le cordon d'alimentation de la prise électrique et déconnectez le câble d'interface de l'imprimante. 4. Retirez le guide papier. Si d'autres options sont en place, retirez-les et replacez-les dans leurs cartons d'origine. 5. Ouvrez le capot de l'imprimante. 6. Assurez-vous que la tête d'impression n'est pas brûlante. Retirez la cartouche de ruban de la manière décrite au Chapitre 1, “ Installation ou remplacement de la cartouche de ruban ”. 7. Remballez l'imprimante, la cartouche de ruban, le guide papier et le cordon d'alimentation dans les emballages d'origine que vous placez ensuite dans le carton d'origine de l'imprimante.
Support de papier rouleau (en option)
Polices de codes à barres EAN-13, EAN-8, Interleaved 2 of 5, UPC-A,
Feuilles simples ordinaires : alimentation par l'avant et le bac feuille à feuille Largeur
Bacs feuille à feuille:100 à 297 mm Enveloppes: aliemntation par l'avant et le bac feuille à feuille grande capacité Format
❏ Lorsque les perforations horizontales et verticales se croisent, n'imprimez pas dans une zone de 3 mm au-dessus et au-dessous de la perforation horizontale et une zone de 28 mm à gauche et à droite de la perforation verticale.
La largeur imprimable maximale est de 269,2 mm. Dans le cas de feuilles simples d'une largeur supérieure à 275,2 mm, les marges latérales augmentent proportionnellement à la largeur du papier.
295,2 mm, les marges latérales augmentent proportionnellement à la largeur du papier.
électromagnétiques
Votre imprimante prend en charge les codes de contrôle EPSON ESC/P2 et les codes de contrôle d'émulation IBM 2390 Plus suivants:
En sélectionnant une imprimante EPSON ESC/P2 dans votre logiciel, vous pouvez exploiter des possibilités avancées de gestion des polices et des graphiques. Fonctionnement général: ESC @, ESC U, ESC EM Alimentation en papier: FF, LF, ESC 0, ESC 2, ESC 3, ESC +, CR Format de page: ESC (C, ESC C, ESC C 0, ESC Q, ESC l, ESC (c, ESC N, ESC O Déplacement de la position d'impression: Sélection des polices:
❏ Numéro de série du produit (Le numéro de série figure généralement sur une étiquette apposée à l'arrière du produit.) ❏ Modèle du produit ❏ Version du logiciel du produit (Cliquez sur About, Version Info, ou un bouton similaire dans le logiciel du produit.) ❏ Marque et modèle de votre ordinateur ❏ Nom et version du système d'exploitation de votre ordinateur ❏ Nom et version des applications que vous utilisez normalement avec votre produit Vous trouverez le numéro de téléphone ainsi que d'autres informations importantes, applicables dans votre pays, dans la brochure Service après-vente et support, fournie avec votre appareil.
Voir caractères par pouce (cpi). Méthode d'impression dans laquelle chaque lettre ou symbole est formé par un ensemble (matrice) de points.
Fonction de l'imprimante qui vous permet d'ajuster très précisément les positions de découpe et de haut de page.
Voir papier continu.
Position du papier que l'imprimante reconnaît comme première ligne imprimable. Il s'agit de la position de la marge supérieure par défaut. La fonction de micro-réglage vous permet de modifier la position de haut de page.
Mode d'impression au moyen de polices de qualité courrier en vue d'améliorer la lisibilité et l'aspect des documents tout en réduisant la vitesse d'impression. Voir aussi brouillon (ou épreuve). Ensemble de lettres, chiffres et symboles qui vous permettent d'accéder aux caractères propres à une langue donnée.
Méthode de vérification du fonctionnement de l'imprimante. L'exécution du test automatique entraîne la reproduction d'un motif stocké dans l'imprimante.
A-6 à A-12 installation, A-3 à A-6 Basculement entre le papier continu et les feuilles simples, 2-28 à 2-29, A-13 à A-14 Bourrage papier, élimination, 5-17 Branchement de l'imprimante, 1-5 à 1-6
Caractéristiques capacité en papier, C-3 environnement, C-7 jeux de caractères internationaux, C-6 listes de commandes émulation IBM 2390 Plus, C-15 à C-16 ESC/P 2, C-14 à C-15 mécaniques, C-2 à C-3 papier, C-7 à C-10 police intégrée, C-4 tables de caractères, C-5 zone imprimable, C-11 à C-13
Enveloppes, 2-25 à 2-26 Epaisseur. Voir Levier d'épaisseur du papier ESC/P 2, C-14 à C-15 Etiquettes, 2-20 à 2-21
Jeux de caractères internationaux, C-6
Fonction de découpe, 2-14 à 2-17 Formulaires en liasse à feuilles simples, 2-24 à 2-25 continus, 2-18 Formulaires en liasse recouvrants, 2-19 à 2-20
Levier de dégagement du papier, 2-4 Logiciel installation, 1-12 à 1-17 paramètre par défaut, 4-6 Logiciel de l'imprimante, installation, 1-12 à 1-17 Longueur de page pour tracteur, 4-5
Micro-réglage position d'impression, 2-34 position de chargement, 2-30 à 2-32 position de découpe, 2-32 à 2-33 Mode de réglage bidirectionnel. Voir Alignement des lignes verticales Mode I/F, 4-7
A-16 à A-19 Overlapping forms (paramètre par défaut), 4-9
3-3 à 3-6 à partir de Windows NT 3.5x, 3-15 à 3-17 installation pour DOS, 1-17 sous Windows 2000 ou NT 4.0, 1-13 à 1-14 sous Windows 3.1, 1-15 à 1-16 sous Windows Me, 98 ou 95, 1-13 à 1-14 sous Windows NT 3.5x, 1-15 à 1-16 paramètres, 3-18 à 3-20 Police (paramètre par défaut), 4-9 Police. Voir Police intégrée Police intégrée liste, C-4 sélection, 4-2 à 4-3, 4-9 Position automatique. Voir Levier d'épaisseur du papier
Notice Facile
