MODE D'EMPLOI WTW8540BC WHIRLPOOL

Mise à niveau de la laveuse 18

LISTE DE VÉRIFICATION POUR INSTALLATION TERMINÉE20

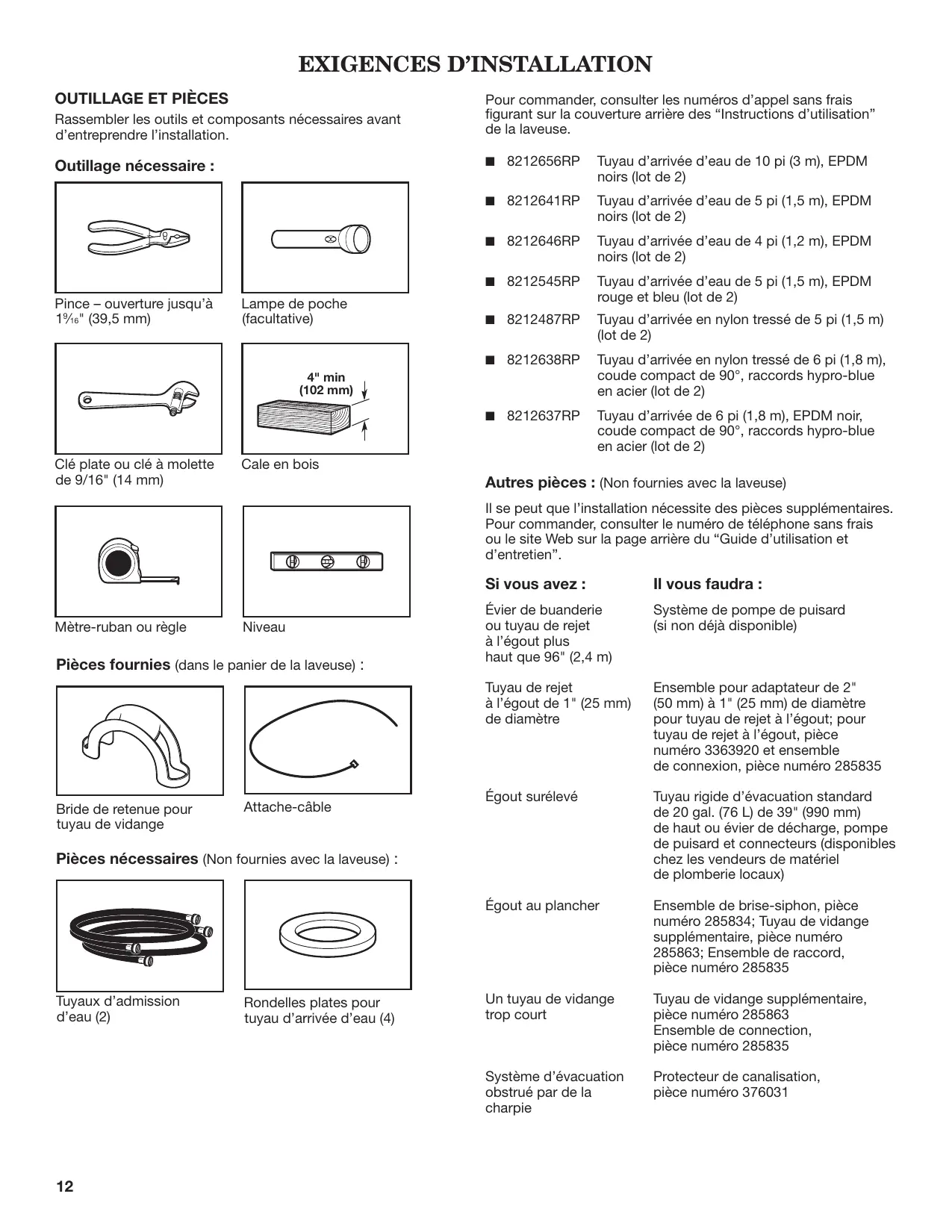

Il se peut que l’installation nécessite des pièces supplémentaires.

Pour commander, consulter le numéro de téléphone sans frais ou le site Web sur la page arrière du “Guide d’utilisation et d’entretien”.

Mètre-ruban ou règle

Évier de buanderie ou tuyau de rejet

à l’égout plus haut que 96" (2,4 m)

Système de pompe de puisard

(si non déjà disponible)

à l’égout de 1" (25 mm) de diamètre

chez les vendeurs de matériel de plomberie locaux)

Égout au plancher Ensemble de brise-siphon, pièce

numéro 285834; Tuyau de vidange

Système d’évacuation obstrué par de la charpie

Protecteur de canalisation, pièce numéro 376031

■■ Prévoir davantage d’espace pour faciliter l’installation et l’entretien. ■■ Des espaces supplémentaires peuvent être requis pour les moulures de porte et de plancher et pour les plinthes. ■■ Un espace supplémentaire doit être envisagé de tous les côtés de la laveuse afin de réduire le transfert de bruit. ■■ Pour une installation dans un placard avec porte, on doit prévoir des ouvertures minimums d’entrée d’air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l’air sont acceptables. ■■ Il faut aussi prendre en compte l’espace requis entre les appareils voisins. 3"* (76 mm)

■■ Une prise électrique reliée à la terre située à 4 pi (1,2 m) maximum de l’emplacement de la prise du cordon électrique se trouvant à l’arrière de la laveuse. Voir “Spécifications électriques”. ■■ Des robinets d’eau chaude et d’eau froide situés à 3 pi (900 mm) maximum des valves de remplissage d’eau chaude et d’eau froide, et une pression d’eau de 20–100 lb-po2 (138–690 kPa) pour une performance optimale. ■■ Un plancher de niveau avec une pente maximale de 1" (25 mm) sous l’ensemble de la laveuse. L’installation de la laveuse sur de la moquette ou un tapis n’est pas recommandée. ■■ Un plancher robuste pour supporter la laveuse avec un poids total (laveuse, eau et charge) de 315 lb (143 kg). IMPORTANT : Ne pas installer, remiser ou faire fonctionner la laveuse à un emplacement où elle sera exposée à de l’eau, des intempéries ou à des températures inférieures à 32° F (0° C). Une certaine quantité d’eau peut rester dans la laveuse et causer des dommages à des températures basses. Consulter le “Guide d’utilisation et d’entretien” pour plus d’informations sur l’hivérisation. C’est à l’utilisateur qu’incombe la responsabilité de réaliser une installation correcte.

(310 cm2) Système de vidange au plancher

Système de vidange avec tuyau de rejet à l’égout au plancher

Le système de vidange au plancher nécessite un ensemble de brise-siphon (pièce numéro 285834), deux ensembles de connection (pièce numéro 285835), et un tuyau de vidange supplémentaire (pièce numéro 285863) qui peuvent être achetés séparément. Pour commander, consulter les numéros d’appel sans frais figurant dans les “Instructions d’utilisation” de la laveuse. Dimension minimale pour le brise-siphon : 28" (710 mm) à partir du fond de la laveuse. (Des tuyaux supplémentaires peuvent être requis).

Système de vidange dans un évier de buanderie

Système de vidange avec tuyau de rejet à l’égout mural

(114 mm) à trois broches pour liaison à la terre.

■■ Pour minimiser les risques de choc électrique, on doit

brancher le cordon sur une prise de courant de configuration correspondante, à 3 alvéoles, reliée à la terre et installée conformément aux codes et règlements locaux. Si une prise de courant de configuration correspondante n’est pas disponible, le client a la responsabilité et l’obligation de faire installer par un électricien qualifié une prise de courant correctement reliée à la terre.

■■ Si les codes le permettent et si l’on utilise un conducteur

INSTRUCTIONS D’INSTALLATION

distinct de liaison à la terre, il est recommandé qu’un

électricien qualifié vérifie la qualité de la liaison à la terre.

■■ Ne pas utiliser une tuyauterie de gaz pour le raccordement

■■ En cas de doute quant à la qualité de la liaison à la terre

de la laveuse, consulter un électricien qualifié.

■■ Ne pas installer un fusible dans le conducteur neutre

ou le circuit de liaison à la terre.

Avant de commencer : Retirer le matériel d’expédition.

Il est nécessaire de retirer tout le matériel d’expédition pour un fonctionnement correct et pour éviter que la laveuse ne fasse trop de bruit. REMARQUE : Pour éviter d’endommager le plancher durant l’installation, installer la laveuse sur un carton avant de la déplacer sur le sol. IMPORTANT : ■■ Vérifier que la base d’expédition en mousse a été retirée de la partie inférieure de la laveuse tel qu’indiqué dans “Retrait de la base d’expédition et de l’emballage en anneau”. ■■ Si la base d’expédition en mousse n’a pas été retirée,

vérifier que le couvercle est bien immobilisé avec du ruban adhésif avant de faire reposer la laveuse sur sa partie arrière.

■■ Le retrait de la base d’expédition en mousse

est nécessaire au bon fonctionnement de l’appareil.

de retenue pour tuyau de vidange

1. Retrait de la base d’expédition et de l’emballage en anneau

Placer des supports de carton de la boîte d’emballage en carton sur le sol derrière la laveuse. Fixer le couvercle avec du ruban adhésif. À l’aide de deux personnes ou plus, incliner la laveuse sur sa partie arrière et la placer sur les supports de carton. Ôter la base d’expédition en mousse.

Remettre ensuite la laveuse debout et retirer le ruban adhésif du couvercle de façon à pouvoir ouvrir le couvercle et retirer l’emballage en anneau de la cuve de la laveuse. REMARQUE : Conserver l’anneau de l’emballage en mousse en cas de déplacement ultérieur de la laveuse.

RACCORDEMENT DU TUYAU DE VIDANGE IMPORTANT : Un bon raccordement du tuyau d’évacuation

permet d’éviter les fuites d’eau et les dommages au plancher.

Le tuyau de vidange est connecté à la laveuse et est remisé à l’intérieur de la caisse de la laveuse.

Pour un système d’évacuation par l’évier de buanderie ou le tuyau rigide de rejet à l’égout, fixer le support de fixation pour tuyau d’évacuation. Pour un système d’évacuation au plancher, ne pas installer le support de fixation pour tuyau d’évacuation.

Des pièces supplémentaires avec des directives distinctes seront peut-être nécessaires. Voir “Outils et pièces” pour déterminer les outils nécessaires. Introduire le tuyau d’évacuation dans l’une des extrémités du support. Replier le tuyau et l’introduire dans l’autre côté en fixant le support sur les parties lisses du tuyau. Le tuyau doit être étiré de 4,5" (114 mm) au-delà du support.

3. Placer le tuyau de vidange dans le tuyau de rejet à l’égout

à l’image) ou par-dessus le côté de l’évier de buanderie.

IMPORTANT : Pour empêcher l’eau de vidange de refluer dans la laveuse :

■■ Ne pas forcer l’excédent du tuyau de vidange dans le tuyau rigide de rejet à l’égout. Le tuyau doit être bien immobilisé, tout en permettant le passage d’air. ■■ Ne pas mettre l’excédent du tuyau de vidange dans

le fond de l’évier de buanderie.

Libérer doucement le tuyau de vidange de la caisse de la laveuse jusqu’à ce que l’extrémité émerge.

IMPORTANT : Ne pas forcer l’excédent du tuyau de vidange dans l’arrière de la laveuse.

RACCORDEMENT DES TUYAUX D’ALIMENTATION

à l’aide des nouveaux tuyaux d’arrivée d’eau avec les rondelles plates (non fournis). Ne pas utiliser de tuyaux usagés. Ne pas utiliser de tuyaux sans rondelles.

2. Connecter les tuyaux d’arrivée d’eau aux robinets

S’assurer que le panier de la laveuse est vide. Fixer le tuyau dont l’étiquette porte la mention “hot” (chaud) au robinet d’eau chaude. Visser le raccord à la main pour qu’il repose sur la rondelle. Serrer les raccords de deux tiers de tour supplémentaires à l’aide d’une pince. Répéter cette étape avec le tuyau portant la mention “cold” (froide) pour le robinet d’eau froide. Les deux tuyaux doivent être raccordés pour que la laveuse fonctionne correctement.

IMPORTANT : Ne pas serrer excessivement ni utiliser de ruban adhésif ou de dispositifs d’étanchéité lors de la fixation des robinets ou de la laveuse. Cela pourrait entraîner des dommages. CONSEIL UTILE : Repérer quel tuyau est raccordé à l’eau chaude pour permettre une fixation correcte des tuyaux à la laveuse.

Faire couler de l’eau dans les tuyaux de l’évier de buanderie, le tuyau rigide de rejet à l’égout ou le seau pendant quelques secondes pour éviter toute obstruction. On doit laisser couler l’eau jusqu’à ce qu’elle soit limpide. Vérifier la température de l’eau pour s’assurer que le tuyau d’eau chaude est connecté au robinet d’eau chaude et que le tuyau d’eau froide est connecté au robinet d’eau froide.

Serrer les raccords de deux tiers de tour supplémentaires à l’aide d’une pince. Répéter pour le robinet d’eau froide. Les deux tuyaux doivent être raccordés pour que la laveuse fonctionne correctement. IMPORTANT : Ne pas serrer excessivement ni utiliser de ruban adhésif ou de dispositifs d’étanchéité lors de la fixation des robinets ou de la laveuse. Cela pourrait entraîner des dommages. REMARQUE : Pour réduire le risque de défaillance des tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date d’installation ou de remplacement des tuyaux pour référence ultérieure. ■■ Inspecter périodiquement les tuyaux et les remplacer en cas de renflement, de déformation, de coupure, d’usure ou si une fuite se manifeste.

MISE À NIVEAU DE LA LAVEUSE

1. Déplacer la laveuse à son emplacement final

Ouvrir les deux robinets pour vérifier l’absence de fuite au niveau du robinet et du raccordement des rondelles. Une petite quantité d’eau peut entrer dans la laveuse. Vous effectuerez une vidange lors d’une étape ultérieure.

6. Immobiliser le tuyau de vidange

Tuyau rigide de rejet à l’égout

Déplacer la laveuse à son emplacement final. Pousser la laveuse d’avant en arrière pour vérifier que les quatre pieds sont stables et en contact ferme avec le plancher.

Si la laveuse bascule, de petits réglages seront peut-être nécessaires pour mettre la laveuse d’aplomb sur le plancher.

2. Vérifier le bon aplomb

A A A Fixer le tuyau d’évacuation au pied de l’évier de buanderie, au tuyau rigide de rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le tuyau de rejet à l’égout mural avec l’attache-câble (A).

Ceci aidera à réduire le risque d’éclaboussement d’eau sur le plancher.

Placer le niveau à cet endroit

Vérifier le bon aplomb de la laveuse. Placer d’abord un niveau sur le couvercle près de la console. Puis, placer le niveau sur le côté de la laveuse dans l’espace situé entre la partie supérieure de la laveuse et la caisse.

5. Brancher l’appareil sur une prise

à 3 alvéoles reliée à la terre

CONSEIL UTILE : Il serait judicieux de soulever l’avant de la laveuse d’environ 4" (102 mm) à l’aide d’une cale en bois ou d’un objet similaire qui soutiendra le poids de la laveuse.

4. Serrer les pieds de nivellement

■■ Conserver l’anneau de l’emballage en mousse de la cuve

en cas de réinstallation ultérieure de la laveuse. Éliminer/ recycler tous les matériaux d’emballage.

■■ Vérifier que les robinets d’eau sont tous les deux ouverts.

■■ Vérifier qu’il n’y a pas de fuite autour des robinets et des

tuyaux d’arrivée d’eau.

■■ Ôter la pellicule protectrice de la console et tout ruban

■■ Vérifier que la laveuse est branchée sur une prise

de courant à 3 alvéoles reliée à la terre.

■■ Lire la section “Utilisation de la laveuse” dans le “Guide

d’utilisation et d’entretien”.

■■ Pour tester et nettoyer votre laveuse, mesurer la moitié

de la quantité normale recommandée de détergent Haute

Efficacité (HE) en poudre ou liquide pour une charge de taille moyenne et la verser dans le distributeur de détergent. Fermer le couvercle. Appuyer sur POWER (mise sous tension). Sélectionner un programme normal et appuyer sur START (mise en marche). Laisser un programme complet s’effectuer.
