MODE D'EMPLOI EV209NBT WHIRLPOOL

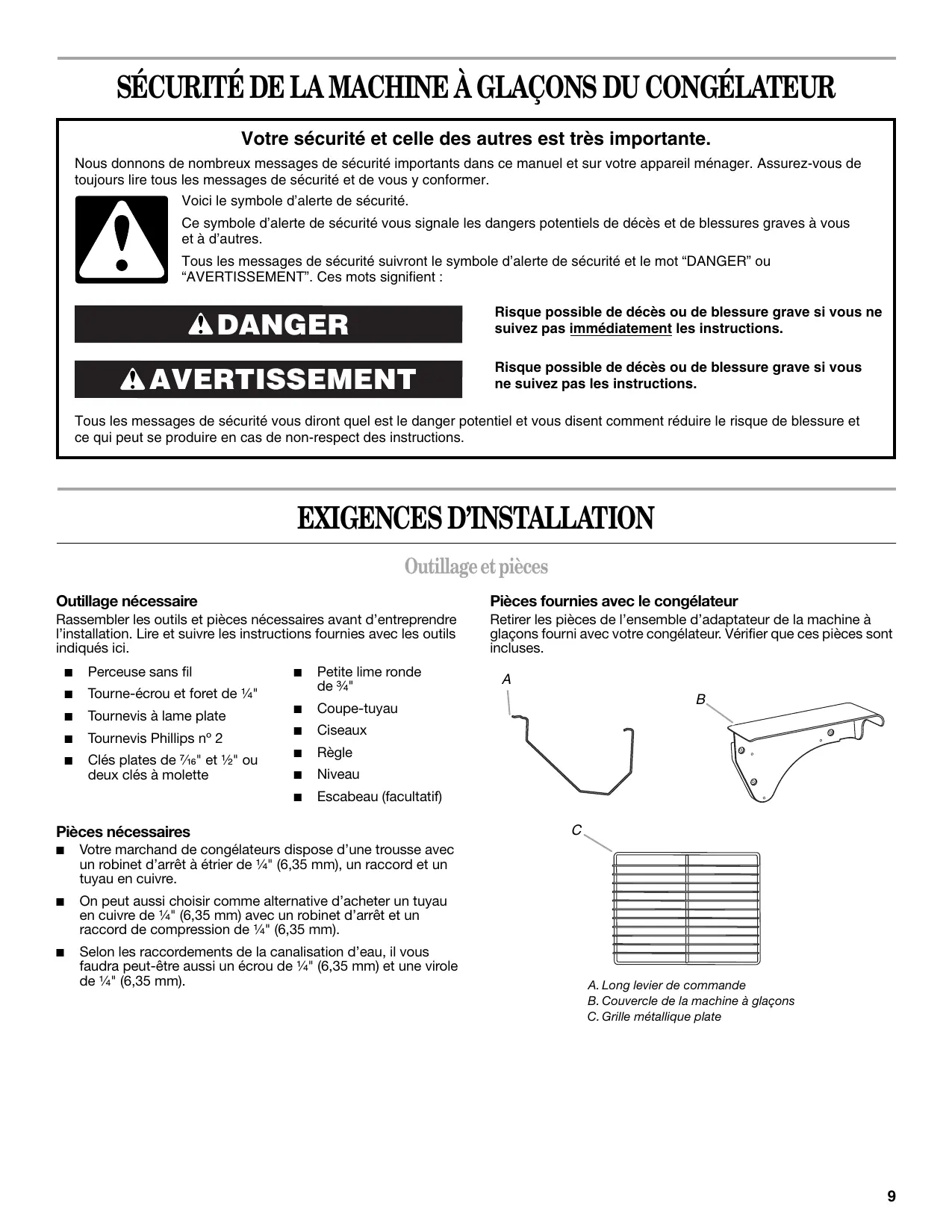

SÉCURITÉ DE LA MACHINE À GLAÇONS DU CONGÉLATEUR Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. DANGER AVERTISSEMENT Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

EXIGENCES D’INSTALLATION

Outillage et pièces Outillage nécessaire Pièces fournies avec le congélateur Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et suivre les instructions fournies avec les outils indiqués ici. Retirer les pièces de l’ensemble d’adaptateur de la machine à glaçons fourni avec votre congélateur. Vérifier que ces pièces sont incluses.

Tourne-écrou et foret de ¹⁄₄"

Tournevis à lame plate

Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou deux clés à molette

Escabeau (facultatif) Pièces nécessaires

Votre marchand de congélateurs dispose d’une trousse avec un robinet d’arrêt à étrier de ¹⁄₄" (6,35 mm), un raccord et un tuyau en cuivre.

On peut aussi choisir comme alternative d’acheter un tuyau en cuivre de ¹⁄₄" (6,35 mm) avec un robinet d’arrêt et un raccord de compression de ¹⁄₄" (6,35 mm).

Selon les raccordements de la canalisation d’eau, il vous faudra peut-être aussi un écrou de ¹⁄₄" (6,35 mm) et une virole de ¹⁄₄" (6,35 mm).

A. Long levier de commande B. Couvercle de la machine à glaçons C. Grille métallique plate

Pièces fournies avec la machine à glaçons Retirer les pièces de l’ensemble de la machine à glaçons. Vérifier que les pièces sont incluses. Certaines des pièces incluses ne seront pas utilisées pour ce congélateur. IMPORTANT : Ne pas retirer le tuyau du robinet d’eau. Il a été installé à l’usine et testé contre les fuites. Ne pas déplacer l’écrou de compression qui raccorde le tuyau au robinet, sans quoi le robinet pourrait présenter des fuites après son raccordement à l’alimentation en eau.

A. Machine à glaçons B. Bac à glaçons* C. Robinet avec tuyau D. Tuyau de remplissage (court)* E. Joint d’étanchéité* F. Tuyau de rallonge court* G. Insert métallique de tuyau d’eau H. Tuyau de rallonge long*

I. Attaches de la machine à

glaçons (2)* J. Attaches du tuyau (2)* K. Bride du tuyau du robinet L. Vis de tôlerie à tête hexagonale de ¹⁄₂" (4) M. Vis de tôlerie à tête hexagonale de ³⁄₄" (2) N. Vis à métaux à tête hexagonale de ¹⁄₂" (2) *Non utilisé pour les congélateurs à double porte Spécifications de l’alimentation en eau Lire toutes les instructions avant de commencer. IMPORTANT : ■ Si le congélateur est mis en marche avant que la canalisation d’eau soit raccordée, il faut éteindre la machine à glaçons.

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.

Utiliser un tuyau en plastique et vérifier qu’il n’y a pas de fuites. Installer des tuyaux de plastique seulement là où les températures resteront au-dessus du point de congélation. Outillage nécessaire

Tournevis à lame plate

Clés plates de ⁷⁄₁₆" and ¹⁄₂" ou deux clés à molette

Tourne-écrou et foret de ¹⁄₄"

Perceuse sans fil REMARQUE : Votre marchand de congélateurs dispose d’une trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄" (6,35 mm), un raccord et un tuyau en plastique. Avant de faire un achat, s’assurer que le robinet d’arrêt à étrier est conforme aux codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm) ou de type à percer; ils réduisent le débit de l’eau et sont plus susceptibles de causer une obstruction.

Pression de l’eau Une alimentation en eau froide avec une pression entre 30 et 120 lb/po² (207 et 827 kPa) est nécessaire pour faire fonctionner la machine à glaçons. Pour des questions au sujet de la pression de l’eau, voir le Guide d’utilisation et d’entretien ou appeler un plombier qualifié agréé. Alimentation en eau par osmose inverse Si un système de purification de l’eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l’eau à l’entrée du système doit être d’un minimum de 40 à 60 lb/po² (276 à 414 kPa). Si la pression de l’eau au système d’osmose inverse est inférieure à une valeur entre 40 et 60 lb/po² (276 et 414 kPa), une pompe de surpression peut être insérée sur le petit tuyau qui va de la canalisation d’eau froide à l’entrée du système d’osmose inverse. Pour des questions au sujet de la pression de l’eau, voir le Guide d'utilisation et d’entretien ou appeler un plombier qualifié agréé. Raccordement de l’alimentation en eau Raccordement à la canalisation d’eau

1. Débrancher le congélateur ou déconnecter la source de

2. FERMER le robinet principal d’alimentation en eau. OUVRIR le

robinet le plus proche pendant une période suffisante pour purger la canalisation entièrement.

3. Repérer une canalisation d’eau froide verticale de ½" à 1¹⁄₄"

(12,7 mm à 3,18 cm) à proximité du congélateur. IMPORTANT :

Vérifier qu’il s’agit d’une canalisation d’eau froide.

On peut aussi utiliser une canalisation horizontale; dans ce cas, on devra percer sur la face supérieure du tuyau et non pas au-dessous. Ceci permet de tenir la perceuse à l’écart de l’eau et d’empêcher les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet d’arrêt.

4. Pour déterminer la longueur du tuyau en plastique nécessaire,

mesurer la distance entre le raccord situé sur la partie inférieure arrière gauche du congélateur et le conduit. Ajouter 7 pi (2,1 m) pour faciliter le nettoyage. Utiliser un tuyau en plastique de diamètre externe de ¹⁄₄" (6,35 mm). Veiller à ce que le tuyau soit coupé d’équerre aux deux extrémités.

5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄"

(6,35 mm) dans la canalisation d’eau froide choisie.

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de tuyau. Vérifier que l’extrémité du raccord du robinet est bien engagée dans le trou de ¹⁄₄" (6,35 mm) percé dans la canalisation et que la rondelle d’étanchéité se trouve sous la bride du tuyau.

7. Serrer l’écrou de serrage.

8. Serrer uniformément les vis fixant la bride de tuyau afin que la

rondelle forme un scellement étanche. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du conduit en plastique.

9. Enfiler la virole et l’écrou de compression sur le tuyau en

plastique tel qu’illustré.

10. Insérer l’extrémité du tuyau perpendiculairement dans

l’extrémité de sortie, aussi loin que possible. Visser l’écrou de compression sur l’extrémité de sortie du raccord à l’aide d’une clé à molette. Ne pas serrer excessivement.

11. Placer le bout libre du tuyau dans un récipient ou évier et

OUVRIR le robinet principal d’alimentation en eau. Laisser l’eau couler du tuyau jusqu’à ce qu’elle soit limpide.

12. FERMER le robinet principal d’alimentation en eau. Enrouler la

tuyauterie en plastique.

A. Canalisation d’eau froide B. Bride de tuyau C. Tuyau en cuivre D. Écrou de compression

E. Bague de compression F. Robinet d’arrêt G. Écrou de serrage

Préparation du congélateur AVERTISSEMENT

4. Soulever le petit panier de cloisonnement.

5. Pour retirer le bac d’entreposage inférieur, tirer le bac vers

l’avant, soulever puis le tirer de nouveau vers l’avant afin de déployer les glissières complètement. Dégager le bac d’entreposage des glissières en le soulevant. Repousser les glissières pour les réinstaller dans le congélateur. Risque de choc électrique Déconnecter la source de courant électrique avant l'entretien. Replacer pièces et panneaux avant de faire la remise en marche. Le non-respect de ces instructions peut causer un décès ou un choc électrique.

6. Retirer les vis de montage du couvercle de la machine à

glaçons de la paroi intérieure gauche du congélateur.

7. Installer le couvercle de la machine à glaçons situé derrière le

cloisonnement à l’aide des vis de montage.

1. Débrancher le congélateur ou déconnecter la source de

courant électrique. AVERTISSEMENT

Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer le congélateur. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. A. Couvercle de la machine à glaçons

2. Dégager le congélateur du mur de façon à pouvoir accéder à

la partie arrière. Déplacement de votre congélateur : Votre congélateur est lourd. Lors du déplacement de votre congélateur pour le nettoyage ou un entretien, veiller à recouvrir le plancher avec du carton ou un panneau de fibre dur pour éviter qu'il ne subisse tout dommage. Toujours tirer le congélateur tout droit lors du déplacement. Ne pas incliner le congélateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé.

8. Retirer le ruban adhésif du tuyau de remplissage situé à

l’arrière du congélateur. S’assurer que le tuyau de remplissage est exempt de tout ruban adhésif.

9. Ôter le couvercle de raccordement de la machine à glaçons.

10. Tirer sur le faisceau de câblage à 4 fils de l’arrière du

congélateur autant que possible sans forcer. Le faire pendre au-dessus du bord de l’ouverture découpée.

11. Réinstaller le couvercle de raccordement de la machine à

3. Ouvrir la porte du congélateur et ôter la bride du panier de

cloisonnement. A. Couvercle de raccordement

Installation du tuyau et du robinet Préparation du tuyau du robinet Installation des attaches du tuyau

1. Détacher le tuyau souple en spirale provenant du robinet et le

2. En commençant par le dessus de l’écrou de compression sur

le robinet, mesurer 32" (81,28 cm) et marquer un repère sur le tuyau.

3. À l’aide d’une paire de ciseaux, sectionner nettement le tuyau

à l’emplacement du repère. Jeter le tuyau en excédent.

1. Décoller la protection des bandes adhésives situées sur les

2. Fixer les attaches à l’arrière du congélateur aux

emplacements indiqués ci-dessous en appuyant dessus.

A. Tuyau de remplissage B. Robinet Raccordement du tuyau du robinet

1. Placer la bride du tuyau du robinet avec l’anneau face à soi et

l’enfiler par dessus l’extrémité du bec du tuyau de remplissage. REMARQUE : L’un des rebords de la bride du tuyau du robinet est conçu pour une vis filetée et l’autre côté possède un trou circulaire.

2. Enfiler une vis de tôlerie à tête hexagonale de ¹⁄₂" dans la bride

de tuyau du robinet et serrer avec les doigts.

3. Placer l’insert du tuyau d’eau métallique dans le tuyau du

robinet. A. Écrou de compression B. Robinet Installation du robinet

1. Brancher le connecteur à 2 broches sur les bornes du

solénoïde du robinet et pousser jusqu’au fond. La position des fils du connecteur sur les bornes est réversible.

2. Monter le robinet au niveau des trous de montage situés dans

le châssis de la caisse à l’aide des vis à métaux à tête hexagonale de ¹⁄₂".

A. Connecteur à 2 bornes B. Robinet C. Vis à métaux à tête hexagonale de ¹⁄₂"

A. Insert du tuyau d’eau B. Tuyau du robinet C. Bec du tuyau de remplissage D. Bride du tuyau du robinet E. Vis de tôlerie à tête hexagonale de ¹⁄₂"

4. Enfoncer l’extrémité du tuyau du robinet sur l’extrémité du bec

du tuyau de remplissage aussi loin que possible. Si le tuyau n’avance pas, tirer autant que possible à travers les attaches.

5. Serrer la vis de la bride du tuyau à l’aide d’un tournevis à tête

6. Vérifier que le tuyau est solidement fixé. S’il sort du bec, le

remettre en place et serrer davantage la vis de la bride.

7. Insérer le tuyau entre les deux attaches installées

précédemment à l’arrière du congélateur.

8. Tirer l’excès de tuyau près du tuyau de remplissage vers le

bas à travers les deux attaches de façon à ce qu’il forme une ligne droite, avec une boucle au bas du robinet. Installation de la machine à glaçons

1. Ôter la rainure en forme de U à l’arrière de la cuvette de

remplissage de la machine à glaçons. Plier la languette vers l’arrière puis vers l’avant jusqu’à ce qu’elle se détache. Le tuyau de remplissage sera calé dans cette rainure lorsque la machine à glaçons sera installée.

5. Placer et serrer partiellement les deux vis de montage

supérieures dans le couvercle de la machine à glaçons. Placer la machine à glaçons sur les vis supérieures.

6. Installer la vis de montage inférieure. Serrer toutes les vis. Ne

pas serrer excessivement.

7. S’assurer que le tuyau de remplissage est bien emboîté dans

la cuvette de remplissage de la machine à glaçons.

2. Ôter le levier de commande de la machine à glaçons. Noter la

position du levier de commande. A. Tuyau de remplissage B. Cuvette de remplissage Raccordement au congélateur

3. Insérer le long levier de commande fourni avec le congélateur.

Veiller à ce qu’il soit dans la même position que le levier de commande d’origine.

1. Fixer le tuyau en plastique au robinet d’arrivée d’eau à l’aide

d’un écrou et d’une bague de compression tel qu’illustré. Serrer l’écrou de compression. Ne pas serrer excessivement.

2. À l’aide de la bride du tuyau à l’arrière du congélateur, fixer le

tuyau au congélateur tel qu’illustré. Ceci permet d’éviter d’endommager le tuyau lorsque le congélateur est repoussé contre le mur.

3. OUVRIR le robinet d’arrêt.

4. Vérifier qu’il n’y a pas de fuites. Serrer tous les raccords (y

compris les raccords du robinet) ou les écrous qui présentent des fuites.

4. Placer la machine à glaçons dans le congélateur et raccorder

le faisceau de câblage au connecteur du faisceau de câblage de façon à ce que le levier de verrouillage s’emboîte sur la languette en position élevée. Les connecteurs ne peuvent être raccordés que d’une seule façon.

A. Bride de tuyau B. Vis de la bride du tuyau C. Tuyau en plastique D. Écrou de compression E. Orifice d’arrivée d’eau REMARQUE : La machine à glaçons comporte un filtre à eau incorporé. Si les caractéristiques de l’eau requièrent un second filtre à eau, installer celui-ci dans la canalisation d’eau de ¹⁄₄" (6,35 mm) à l’une ou l’autre des extrémités du tuyau. Se procurer un filtre à eau auprès de votre marchand d’appareils ménagers le plus proche. Achever l’installation AVERTISSEMENT Risque de choc électrique

3. Placer un niveau au sommet du congélateur et vérifier qu’il est

de niveau. S’il est nécessaire de rétablir le nivellement du congélateur, voir “Ajustement de la porte” dans le Guide d’utilisation et d’entretien.

4. Vérifier la position de la machine à glaçons. Si elle n’est pas

droite, desserrer les vis de la bride du fond et repositionner la machine à glaçons de la manière souhaitée. Resserrer les vis.

5. Placer l’étagère métallique plate fournie avec le congélateur

sur le cadre du panier de cloisonnement et réinstaller la bride du panier. Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le congélateur ou reconnecter la source de courant

électrique. AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer le congélateur. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

6. Ouvrir le couvercle du bac à glaçons portatif. Placer le bac du

côté gauche du bac d’entreposage.

7. Déployer les glissières du bac d’entreposage. Placer le bac

d'entreposage inférieur et le bac à glaçons sur les glissières.

8. Remettre le bac d’entreposage et le bac à glaçons dans le

congélateur en les faisant glisser.

9. Abaisser le levier de commande de la machine à glaçons et

fermer la porte du congélateur. REMARQUE : Prévoir un délai de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. Pour plus de renseignements, voir “Machine à glaçons” dans le Guide d’utilisation et d’entretien.

2. Remettre le congélateur en place.

DÉPANNAGE Essayer les solutions suggérées dans le Guide d’utilisation et d’entretien afin d’éviter le coût d’une visite de service inutile... La machine à glaçons ne produit pas ou pas suffisamment de glaçons Mauvais goût, mauvaise odeur ou couleur grise des glaçons

Consulter la section Dépannage dans le Guide d’utilisation et d’entretien fourni avec le congélateur. Consulter la section Dépannage dans le Guide d’utilisation et d'entretien fourni avec le congélateur.
