BRUKSANVISNING 37-913 Biltema

Denne starchjelpen skal brukes til å starte bilmotorer. Det kreves ingen andre kjøretøy eller 230 V stikkontakt.

TEKNISKE DATA

Frekvensbånd: .....110–205 kHz

Maks. Radiofrekvenseffekt ...≤20 dBm

Batteritype: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ·s·s Oppladbart, litium-ion-polymer

Antall battericeller .....4

Batterikapasitet: .....10 Ah

Maks. strøm:....800 A

(ladeadapter, 5 V / 2 A, medfølger ikke)

Lengde:....175 mm

Bredde:....95 mm

Tykkelse: 32 mm

Kabellengde:....300 mm

Vekt: 700 g

MERKING

Les bruksanvisningen før bruk.

GENERELLE SIKKERHETSFORSKRIFTER

• Les alltid bruksanvisningen før bruk, og ta vare på den for fremtidig bruk.
• Ikke utsett produktet for regn eller fuktighet.
• Produktet må oppbevares som beskrevet i bruksanvisningen.
• Ikke mist noe på produktet, ikke plasser noe tungt på produktet, og ikke utsett produktet for slag og støt.

• Ikke utsett produktet for høye/lave temperaturer.

• Produktet må ikke brukes av barn hvis de ikke er under oppsikt av en voksen.

• Produktet må ikke tildekkes under lading. Fare for overoppheting.
• Lad produktet på et sted med god ventilasjon.
• Produktet må kun brukes til de oppgavene det er beregnet på.
• Produktet må aldri plasseres på varme overfl ater eller i nærheten av åpen ild.
• Produktet må ikke modifi seres eller bygges om.
• Kontroller at produktet er helt. Produktet må ikke brukes hvis det er skadet.
• Ikke bruk produktet i nærheten av lett antennelige gasser eller materialer.
• Når produktet ikke er i bruk, må det oppbevares tørt og utilgjengelig for barn.

SPESIELLE SIKKERHETSFORSKRIFTER

ADVARSEL: Du må ikke åpne dekselet på starchjelpen. Høyspenningen i produktet medfører høy risiko for personskade.

ADVARSEL: Ved arbeid med batterier anbefales det alltid å bruke vernebriller og vernetøy.

- For å unngå skader på kjøretøyets elektriske systemer må kjøretøyprodusentens instruksjoner og anvisninger om lading følges nøye. Dette gjelder også anvisningene som følger med fra batteriprodusenten.

• Rød og svart tilkoblingsklemme må ikke komme i kontakt med hverandre. Fare for gnistdannelse og eksplosjon.

• Produktet skal bare brukes til kjøretøy med 12 V elsystem.

• Produktet skal bare brukes i nødssituasjoner. Det er ingen erstatning for bilbatteriet.

• Produktet må ikke kobles til batteriet mens motoren går.
• Påse at klemmene er koblet til bilen og batteriet på riktig måte. Feil tilkobling kan forårsake gnistdannelse, eksplosjon eller skader på produktet.
• Ikke bruk produktet når du er alene. Ha noen i nærheten som kan hjelpe til i en nødssituasjon.
• Kontroller at batteripolene og tilkoblingsklemme ne er rene.
• Du må ikke prøve å starte biler med skadet, ødelagt eller frossent batteri. Hvis batterisyren (elektrolytten) har frosset, må du ta batteriet inn i varmen, slik at det kan tine ordentlig opp før det lades.

DELER

1. Viser at Override-funksjonen er klar til bruk.
2. Viser at starchjelpen lades.
3. Ladeindikator, vandrer under lading og lyser når starchjelpen er fulladet.
4. Bilbatteriets spenning
5. Bilbatteriets kapasitet i %.
6. COOLING – avkjølingsfunksjonen er aktiv. Vises vanligvis mellom startforsøkene. Starthjelpen må avkjøles i 30 sekunder etter hvert startforsøk og i 10 minutter etter 5 startforsøk etter hverandre.
7. READY – starchjelpen er klar til bruk.

LADE STARTHJELPEN

1. Koble ladekabelen (8) til USB C-inngangen på starchjelpen (3).
2. Koble USB A-kontakten på ladekabelen (8) til en ladeadapter, 5 V / 2 A (medfølger ikke).
3. Koble ladeadapteren til en stikkontakt.
4. Når spenning er tilkoblet, vises IN (2) i displayet og batterisymbolet vandrer og lyser når starchjelpen er fulladet (3).

ADVARSEL: Starthjelpen må ikke brukes mens den lades.

ADVARSEL: Starthjelpen må aldri lades i temperaturer under 0 °C.

Ladetid

LADEFORHOLD LADETID
5 V--- / 1 A 10 timer
5 V--- / 2 A 5,5 timer

BRUKE STARTHJELPEN

Batteristatus

Kontroller batteristatus for starchjelpen ved å holde inne strømbryteren (6) i 2 sekunder. Batteristatus må være over 50 % for at starchjelpen skal kunne brukes.

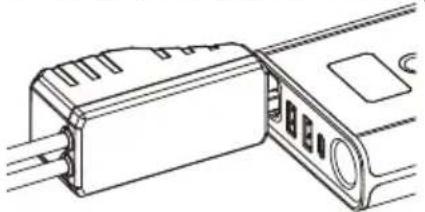

Koble til startkabler

For å unngå farlige situasjoner må du følge fremgangsmåten under når du kobler til startkablene:

1. Koble startkablene (7) til starchjelpen. Kontroller at kontakten er koblet til på riktig måte.
2. Koble den røde (+) klemmen til (+)-polen på batteriet.
3. Koble den svarte (−) klemmen til jord, for eksempel bilens chassis eller batteriets (−)-pol.

Når motoren har startet, trekker du startkablene ut fra starchjelpen, og deretter fjerner du klemmene fra batteriet.

Funksjonen fjerner sikkerhetssperren som gjør at starchjelpen registrerer om en trygg strømkilde er tilkoblet. Kan brukes for eksempel når bilbatteriet har for lav spenning.

OBS: Det kan hende at bilbatteriet er i så dårlig stand at selv ikke denne funksjonen kan starte bilen.

1. Koble startkablene til starchjelpen.

1. Koble klemmene til bilbatteriet – på riktig måte.

1. Hold inne strømbryteren i 3 sekunder for å aktivere Override-funksjonen. Nå vises følgende i displayet.

1. Start bilen. Hvis bilen ikke startes innen 30 sekunder, vil funksjonen slås av.

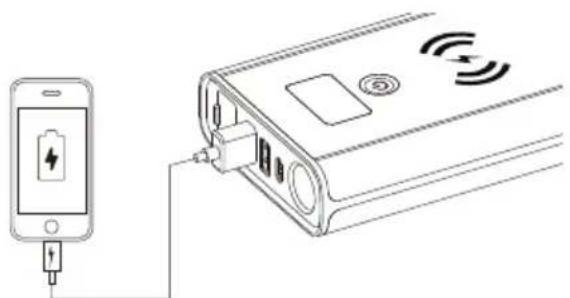

BRUKE SOM POWER BANK

1. Hold inne strømbryteren (6) i 3 sekunder for å starte.
2. Koble en USB A-kabel til uttaket på starchjelpen (2).
3. USB A-utgangen slås av automatisk när tilkoblet enhet er fulladet.
4. Trekk ut kabelen fra starchjelpen.

Starthjelpen støtter Quick Charge™. Funksjonen brukes automatisk hvis tilkoblet kabel og enhet støtter funksjonen.

1. Hold inne strømbryteren (6) i 3 sekunder for å starte.
2. Trykk 1 gang på strømbryteren (6) for fast lys. Trykk 2 ganger på strømbryteren (6) for SOS. Trykk 3 ganger på strømbryteren (6) for å slukke lampen.

SLÅ AV STARTHJELPEN

Starthjelpen slås av automatisk etter 2 minutter hvis den ikke brukes.

Alternativt kan man holde inne strømbryteren i 3 sekunder for å slå av enheten.

FEILS∅KING

Forklaring av feilkoder som kan vises i displayet.

Starthjelpen skal oppbevares tört og i romtemperatur.

ELEKTRISK AVFALL

Elektriske og elektroniske produkter, inkludert alle typer batterier, skal leveres til gjenvinning. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

Dette produktet inneholder et Li-ion-batteri. Batteriet må ikke svelges, åpnes, knuses, eksponeres for åpen fl amme eller utsettes for høye temperaturer.

Innebygd batteri

Produktet har et innebygd batteri som omfattes av direktiv 2006/66/EF, og må ikke kastes i husholdningsavfallet. Produktet må leveres til miljøstasjon eller annet resirkuleringspunkt.

Overhold lokale bestemmelser, og kast aldri produktet eller de oppladbare batteriene i husholdningsavfallet. Riktig avhending forhindrer negativ påvirkning på miljø og helse.

OBS! Det oppladbare batteriet bør fjernes av kvalifi - sert personell.

1. Løsne skruene på undersiden.
2. Skru løs kretskortet.
3. Løsne kontakten til batteriet.
4. Fjern batteriet.

APUKÄYNNISTIN

Frekvensbånd: 110–205 kHz

Maks. Radiofrekvenseffekt: . . .≤20 dBm

Batteritype: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . polymer

Antal battericeller .....4

Batterikapacitet: .....10 Ah

Maks. strøm:....800 A

Startstrøm (nom./maks.): . . . . .400/800 A

Belysning: .....LED

Når startkablerne er tilsluttet, vises READY på dis- playet. Nu kan du starte motoren.

Når motoren er startet - fjern startkablerne fra starthjælpen, og fjern derefter klemmerne fra batteriet.
