BRUKSANVISNING B Line 172B9TN PHILIPS

Service og garantier 19

Feilsøking og OSS (ofte stilte spørsmål) 23

Innhold

1. Viktig ...... 1

1.1 Sikkerhetstiltak og vedlikehold 1
1.2 Symboler 3
1.3 Kasting av produktet og emballasjen 4

2. Sette opp skjermen .... 5

2.1 Installasjon ....5
2.2 Betjene skjermen ....6
2.3 VESA-montasje 8

5. Tekniske spesifikasjoner ...... 13

5.1 Oppløsning og forhåndsinnstilte moduser ....17

6. Strømstyring 18

7. Service og garantier .....19

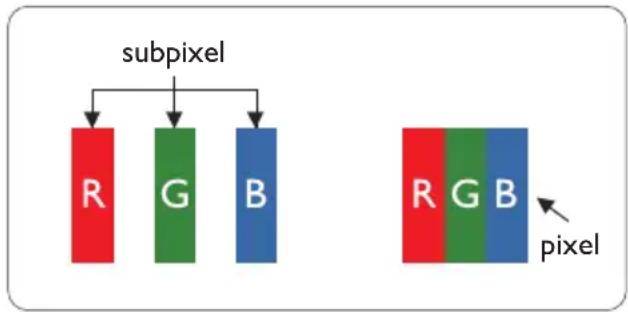

7.1 Philips flatskjermpolicy ved defekte pixler .....19
7.2 Service og garantier ......22

8. Feilsøking og OSS (ofte stilte spørsmål) 23

8.1 Feilsøking 23
8.2 Generelle ofte stilte spørsmål 24
8.3 SmoothTouch 27

1. Viktig

Denne elektroniske brukerguiden er ment for alle som bruker Philips monitoren. Ta deg tid til å lese denne brukerveiledningen før du bruker skjermen. Den inneholder viktig informasjon og kommentarer om bruk av skjermen.

Philips-garantien gjelder under forutsetning av at produktet blir behandlet korrekt til tiltenkt bruk, i samsvar med bruksanvisningen og ved fremvisning av original faktura eller kvittering, som viser kjøpsdato, forhandlerens navn, modell og produksjonsnummeret av produktet.

1.1 Sikkerhetstiltak og vedlikehold

Advarsler

Bruk av kontroller, innstillinger eller prosedyrer som ikke er spesifisert i denne dokumentasjonen kan føre til fare for støt og risiko for elektriske og/eller mekaniske skader.

Les og følg instruksjonene for oppkobling og bruk av dataskjermen.

Drift:

• Unngå at skjermen utsettes for direkte sollys, kraftige lamper og alle andre varmekilder. Langvarig eksponering for sterkt lys og varme kan føre til fargeforandringer og skade på skjermen.
• Hold skjermen borte fra olje. Olje kan skade plastdekselet på skjermen og annullere garantien.

• Fjern eventuelle gjenstander som kan falle ned i ventilasjonsåpninger eller som kan hindre kjøling av skjermens elektronikk.

• Ikke blokker ventilasjonsåpningene i kabinettet.

• Ved plassering av skjermen må man påse at nettstøpslet og stikkontakten er lett tilgjengelige.
• Hvis du slår av skjermen ved å koble fra strømkabelen, må du vente i 6 sekunder før du kobler til strømkabelen for normal drift.
• Bruk kun en godkjent strømkabel levert av Philips. Hvis strømkabelen mangler må du ta kontakt med ditt lokale serviceverksted. (Se Servicekontaktinformasjnen som står oppført under Viktig informasjon-bruksanvisningen.)
• Bruk med spesifisert strømforsyning. Sørg for at du kun bruker skjermen med den angitte strømforsyningen. Bruk av feil spenning vil føre til funksjonsfeil og kan forårsake brann eller elektrisk støt.
• Ikke demonter vekselstrømadapteren. Hvis vekselstrømadapteren demonteres, kan du utsettes for fare for brann eller elektrisk støt.
• Beskytt kabelen. Ikke dra i eller bøy på strømkabelen og signalkabelen. Ikke plasser skjermen eller andre tunge gjenstander på kablene; hvis kablene blir skadet, kan det forårsake brann eller elektrisk støt.
• Ikke utsett skjermen for kraftig vibrasjon eller sterke støt mens den er i bruk.
• Ikke bank på eller slipp skjermen under drift eller transport.
• Overdreven bruk av skjermen kan føre til ubehag i øynene. Det er bedre å ta kortere pauser oftere på arbeidsstasjonen enn å ta lengre lengre og sjeldnere pauser. For eksempel et det bedre med en 5–10 minutters pause hvert 50.–60.

Viktig

minutt enn en 15 minutters pause annenhver time. Prøv å unngå øyebelastning mens du bruker skjermen ved å:

• se på ting som er lenger borte etter å ha fokusert på skjermen lenge.
• bevisst blinke ofte mens du arbeider.
• forsiktig lukke og rulle øynene for å slappe av.
• flytte skjermen til riktig høyde og vinkel i henhold til høyden din.
• justere lysstyrken og kontrasten til riktig nivå.
• justere belysningen i omgivelsene slik at den tilsvarer den på skjermen og unngå fluorescerende lys og flater som reflekterer for mye lys.
  • Se lege dersom du får symptomer.

Vedlikehold

• For å unngå skade på skjermen må du ikke trykke hardt på LCD-skjermpanelet. Når du flytter skjermen, må du løfte den etter rammen; ikke løft skjermen ved å plassere hender eller fingre på LCD-skjermpanelet.
• Oljebaserte rengjøringsløsninger kan skade plastdelene og annullere garantien.
• Koble fra skjermen hvis du ikke skal bruke den på lang tid.
• Koble fra skjermen hvis du må rengjøre den med en fuktig klut. Du kan tørke av skjermen med en tørr klut når strømmen er av. Bruk aldri organiske oppløsninger, som alkohol eller ammoniakkbaserte væsker, til å rengjøre skjermen.

- For å unngå støt eller at settet blir permanent skadet, må ikke skjermen utsettes for støv, regn, vann eller svært fuktige omgivelser.

- Hvis skjermen din blir våt må du tørke av den med en tørr klut så raskt som mulig.

- Hvis fremmedlegemer eller væske kommer inn i skjermen må du slå av skjermen umiddelbart og trekke ut støpslet. Deretter fjerner du fremmedlegemet eller vannet og sender den til et serviceverksted.

- Ikke oppbevar eller bruk skjermen på steder som er utsatt for varme, direkte sollys eller ekstrem kulde.

- For at skjermen skal fungere best mulig og for at den skal vare så lenge som mulig, må du bruke den på et sted som oppfyller følgende krav til temperatur og fuktighet.

• Temperatur: 0-40°C 32-104°F

• Fuktighet: 20-80 % relativ fuktighet

Viktig informasjon om innbrent bilde / spøkelsesbilde

• Aktiver alltid en bevegelig skjermsparer när du forlater skjermen. Aktiver alltid et program for periodevis skjermoppdatering hvis skjermen viser statisk innhold som ikke endres. Uavbrutt visning av stillbilder eller statiske bilder over lengre tid förer til "innbrent bilde", også kjent som "etterbilde" eller "spøkelsesbilde", på skjermen.
• "Innbrent bilde", "etterbilde" eller "spøkelsesbilde" er et velkjent fenomen i skjermteknologi. I de fleste tilfeller vil det "innbrente bildet" eller "etterbildet" eller "spøkelsesbildet" forsvinne gradvis over tid etter at strømmen har blitt slått av.

I. Viktig

Advarsel

Unnlatelse av å aktivere en skjermsparer, eller en periodisk skjermoppdatering kan det resultere i en alvorlig "innbrenning", "etterbilde" eller "spøkelsesbilde". Symptomene vil ikke forsvinne og de kan heller ikke repareres. Skaden som nevnes over, dekkes ikke av garantien din.

Service

• Kabinettdekslet må kun åpnes av kvalifisert servicepersonell.
• Kontakt ditt lokale servicesenter hvis du har behov for dokumentasjon og reparasjoner. (Se Servicekontaktinformasjnen som står oppført under Viktig informasjon-bruksanvisningen.)
• For transportinformasjon vennligst se kapittelet "Tekniske spesifikasjoner".
• La ikke skjermen stå i en bil eller et bagasjerom som er utsatt for direkte sollys.

Merk

Kontakt en servicetekniker hvis skjermen ikke fungerer som den skal, eller hvis du er usikker på hva du skal gjøre när driftsinstruksene som er gitt i denne håndboken er fulgt.

1.2 Symboler

Følgende avsnitt beskriver symbolene som er brukt i dette dokumentet.

Merknad, Forsiktig og Advarsel

Gjennom denne bruksanvisningen kan tekstblokker være merket med et symbol samt være satt i halvfet eller kursiv skrift. Disse tekstblokkene inneholder merknader, informasjon og advarsler. De brukes på følgende måte:

Merk

Dette symbolet angir viktig informasjon og tips som gjør at du får mer nytte av datasystemet ditt.

Forsiktig

Dette symbolet angir informasjon som forteller deg hvordan du kan unngå mulig skade på maskinvaren eller tap av data.

Advarsel

Dette symbolet angir hvordan du kan unngå problemer som kan forårsake personskade.

Noen advarsler kan også være satt i andre formater og ikke være fulgt av et symbol. Disse advarslene er oppgitt fordi lover eller forskrifter pålegger oss å ha det med.

Händtering av elektrisk og elektronisk avfall (Waste Electrical and Electronic Equipment - WEEE)

2. Sette opp skjermen

2.1 Installasjon

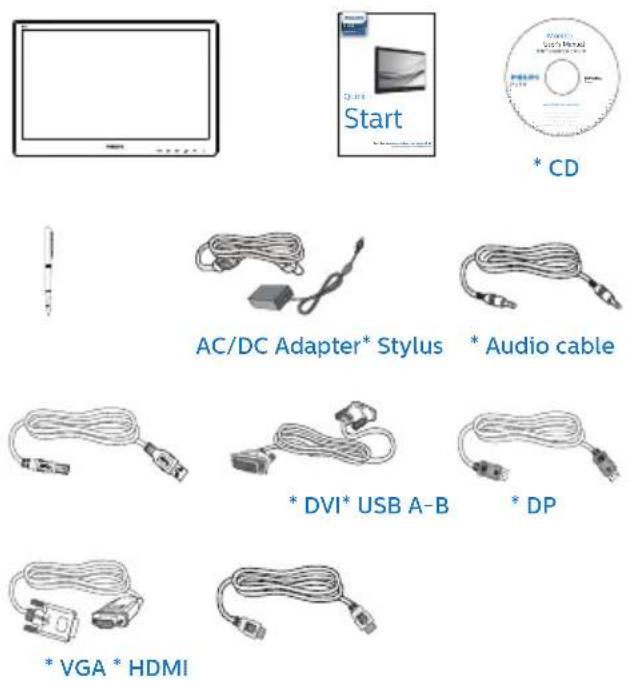

1 Innholdet i pakkenInnholdet i pakken

*Forskjellig fra land til land.

Merk

162B9TN: Bruk kun strømadaptermodellen: Philips ADPC1936.

172B9TN: Bruk kun strømadaptermodellen: Philips ADPC2045.

2 Koble til PC-en

1 Kensington anti-tyverilås
2 Likestrøminntak
3 DisplayPort-inngang
4 DVI-inngang
5 HDMI-inngang
6 DisplayPort-utgang
7 Lydinngangog
8 Retelefonkontakt
9 USB utgående
10 USB innkommende
11 USB-hurtiglader/USB innkommende

2. Sette opp skjermen

Koble til PC

1. Koble strømledningen til baksiden av monitoren.
2. Slå av datamaskinen og trekk ut strømkabelen.
3. Koble skjermens signalkabel til videokoblingen bak på datamaskinen.
4. Koble USB-oppstrømskabelen mellom skjermen og PC-en for å bruke berøringsfunksjonen.
5. Plugg datamaskinens og skjermens strømkabler i en stikkontakt.
6. Slå på datamaskinen og skjermen. Hvis skjermen viser et bilde, er installeringen fullført.

Advarsel:

2,4 GHz trådløse USB-enheter, for eksempel, trådløse mus, tastatur og hodetelefoner, kan bli forstyrret av høyhastighetssignalet fra USB 3.1-enheter, noe som kan føre til at effektiviteten til radiooverføring reduseres. Dersom dette forekommer, kan du prøve følgende metoder for å redusere virkningene av forstyrrelser.

• Prøv å holde USB 2.0-mottakere unna USB 3.1-porter.
• Bruk en standard USB-skjøteledning eller en USB-hub for å øke avstanden mellom den trådløse mottakeren og USB 3.1-porter.

2.2 Betjene skjermen

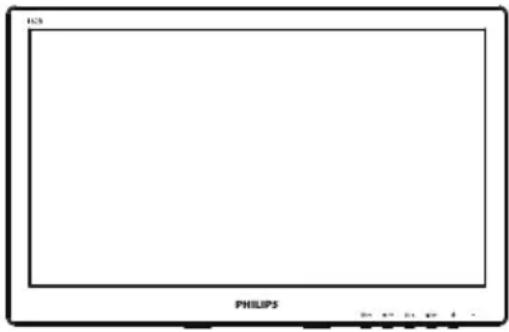

1 Beskrivelse av kontrollknappene

1	∅	Skru strømmen til skjermen PÅ eller AV.
2	∅/OK	Tilgang til OSD-menyen. Bekrefte OSD-justeringen.
3	▲▼	Juster OSD-menyen.
4		Justere lysstyrkenivået.
5		Endre innsignalkilde.
6		Gå tilbake til forrige OSD-nivå.
7		SmartImage. Det er flere valg: EasyRead, Kontor, Foto, Film, Spill, ∅konomisk, Lav blå-modus og Av.

2. Sette opp skjermen

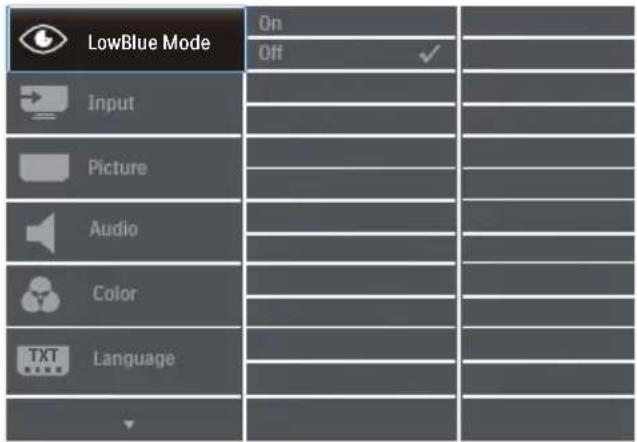

2 Beskrivelse av skjermmenyen

Hva er On-Screen Display (OSD)?

Skjermmeny (OSD) er en funksjon som finnes i alle LCD-skjermer fra Philips. Her kan man justere skjermytelsen eller velge skjermfunksjoner direkte fra et skjermbasert instruksjonsvindu. Et brukervennlig skjermbasert skjermgrensesnitt vises som nedenfor :

Grunnleggende og enkel instruksjon om kontrolltastene

I skjermmenyen som vises ovenfor, kan du trykke på ▼ knappene foran på skjermen for å flytte markøren, og trykke på OK-knappen for å bekrefte valget eller endringen.

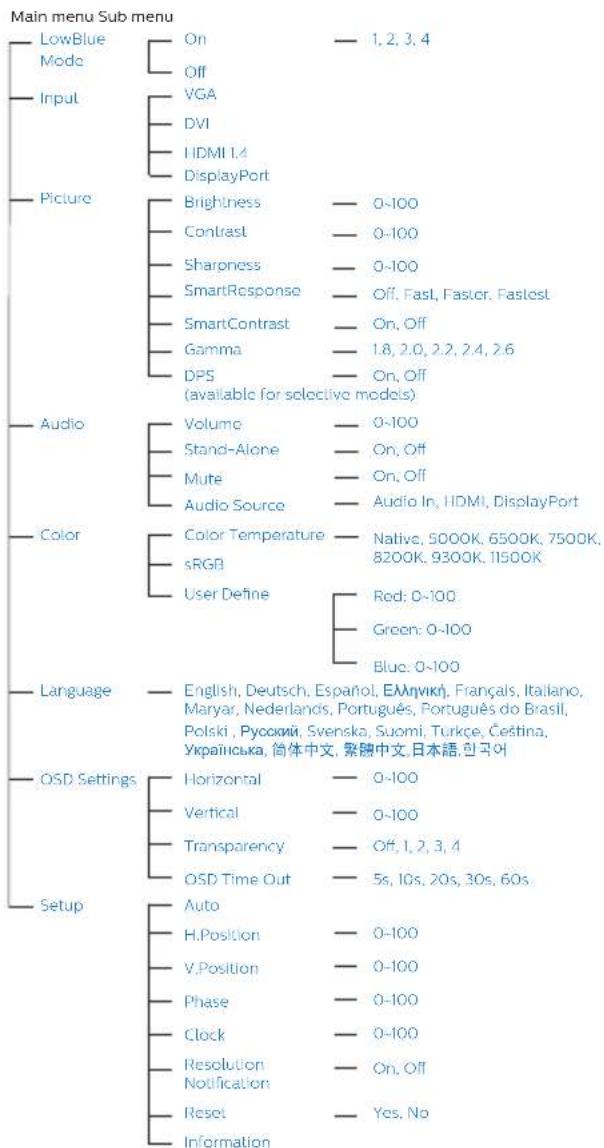

OSD-menyen

Nedenfor finner du en oversikt over strukturen i skjermmenyen. Denne kan du bruke som referanse när du foretar de forskjellige justeringene.

Merk

Hvis skjermen har funksjonen «DPS» for å spare strøm, er standardinnstillingen er «PÅ». Det gjør skjermen litt dimmet. For optimal lysstyrke går du til skjermmenyen og setter «DPS» til «AV».

2. Sette opp skjermen

3 Anmerkning om oppløsning

Monitoren fungerer best med opprinnelig oppløsning, 1366 x 768(162B9TN), 1280 x 1024(172B9TN). Når monitoren er påkoblet med en annen oppløsning, vil følgende advarsel vises på skjermen. Use 1366 x 768(162B9TN), 1280 x 1024(172B9TN) for best results.

Visning av advarsel for opprinnelig skjermoppløsning kan slås av fra Setup (Oppsett) i OSD (On Screen Display)-menyen.

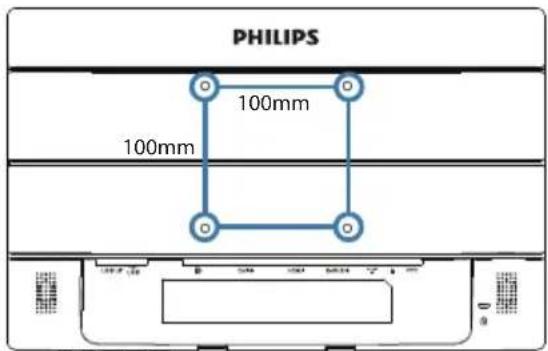

2.3 VESA-montasje

Merk

Denne skjermen kan brukes med en 100 mm x 100 mm VESA-kompatibel monteringsenhet. VESA-festeskrue M4. Kontakt produsenten før veggmontering.

3. Bildeoptimering

3.1 SmartImage

1 Hva er det?

SmartImage gir deg forhåndsinnstillinger som optimerer visningen av ulike typer innhold, og dynamisk justering av lysstyrke, kontrast, farge og skarphet i sanntid. Uansett om du arbeider med tekstprogrammer, viser bilder eller ser på video, gir Philips SmartImage flott optimert skjermytelse.

Du vil ha en skjerm som gir den beste visningen av alt favorittinnholdet ditt. SmartImage-programvaren justerer automatisk lysstyrke, kontrast, farge og skarphet i sanntid for å gi deg en bedre seeropplevelse med skjermen.

SmartImage er en eksklusiv og nyskapende teknologi fra Philips som analyserer innholdet som vises på skjermen. Basert på et scenario som du velger, gir SmartImage en dynamisk forbedring av kontrast, fargenes metningsgrad og bildeskarphet slik at du får den beste skjermytelsen - alt i sanntid ved å trykke på en enkelt knapp.

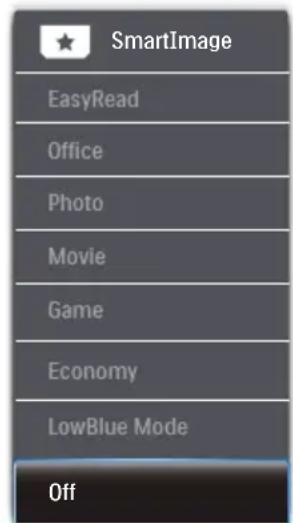

1. Trykk på för å åpne SmartImage-skjermmenyen.
2. Trykk gjentatte ganger på for å bytte mellom EasyRead, Kontor, Foto, Film, Spill, ∅konomisk, Lav blå-modus og Av.
3. SmartImage-skjermmenyen blir værende på skjermen i 5 sekunder, eller du kan trykke på "OK" for å bekrefte.

Det er flere valg: EasyRead, Kontor, Foto, Film, Spill, ∅konomisk, Lav blåmodus og Av.

• EasyRead: Hjelper til med å forbedre lesbarheten av tekstbaserte applikasjoner som ebøker i PDF-format. Skjermen bruker en spesiell algoritme som øker kontrasten og grenseskarpheten i tekstinnhold, slik at du kan lese tekst uten å bli sliten. Lysstyrke, kontrast og fargetemperatur blir automatisk optimalt justert.
• Office (Kontor): Gir bedre tekstkvalitet og demper lysstyrken slik at lesbarheten blir bedre og øynene anstrenges mindre. Denne modusen gir mye større lesbarhet og produktivitet når du arbeider

3. Bildeoptimering

med regneark, PDF-filer, skannede generelle kontorprogrammer.

• Photo (Fotografi): Denne innstillingen kombinerer fargemetning, dynamisk kontrast og større skarphet for å vise fotografier og andre bilder med enestående klarhet og livaktige farger – helt uten artefakter og blasse farger.
• Movie (Film): Større lystetthet, dypere fargemetning, dynamisk kontrast og krystallklar skarphet gjør at alle detaljer i mørke områder av bildet vises, samtidig som fargene ikke blir utvasket i de lysere delene av skjermen. Slik blir videobildet dynamisk og naturlig.
• Game (Spill): Denne innstillingen gir den beste spillopplevelsen gjennom å aktivere overdrivekretsen for å gi bedre responstid, gjøre kantene på bevegelige gjenstander mindre uklare og gi bedre kontrast i mørke og lyse bilder.
• Economy (∅konomisk): I denne innstillingen justeres lysstyrke, kontrast og baklys slik at Office-programvare som brukes i hverdagen vises riktig, samtidig som strømforbruket holdes nede.
• LowBlue Mode (Lav blå-modus): Lav blå-modus for produktivitet som skåner øynene. Studier har vist at akkurat som at ultrafiolette stråler kan gi øyeskade, kan blå kortbølgelysstråler fra LED-skjermer forårsake øyeskader og påvirke synet over tid. Philips Lav blå-modus er utviklet for velvære og bruker smart programvare for å redusere skadelige blått kortbølgelys.
• Off (Av): SmartImage gjør ingen forbedringer.

Merk

Philips LowBlue-modus 2 samsvarer med sertifiseringen TUV Low Blue Light.

Du kan velge denne modusen ved å trykke hurtigtasten og deretter trykke på for å velge LowBlue-modus. Se trinnene ovenfor for å velge SmartImage.

3.2 SmartContrast

1 Hva er det?

Unik teknologi som analyserer innholdet på skjermen på en dynamisk måte og automatisk stiller inn optimal kontrastrate for å gi størst mulig klarhet og en behagelig seeropplevelse. Baklyset blir sterkere när bildene er klare, skarpe og lyse, og baklyset blir svakere när det vises bilder med mørk bakgrunn.

Du vil ha den beste visuelle klarheten og visningskomforten for alle typer innhold. SmartContrast kontrollerer kontrasten og justerer bakgrunnslyset dynamisk for å gi klare, skarpe og lyse spill- og videobilder, eller vise klar tekst som er enkel å lese for kontorarbeid. Gjennom å redusere skjermens strømforbruk sparer du energikostnader og forlenger skjermens levetid.

Når du aktiverer SmartContrast, analyseres innholdet som vises i sanntid, og fargene og intensiteten i bakgrunnslyset justeres. Denne funksjonen vil dynamisk forbedre kontrasten for en flott underholdningsopplevelse når du ser på videoer eller spiller spill.

4. SmoothTouch

1 Hva er det?

Dette er en skjerm som bruker "projisert kapasitiv" 10-punkters berøringsskjermsteknologi. Når skjermen brukes med ett nytt operativsystem som Windows 10, kan du bruke kule berøringsbevegelser som å trykke, gripe, klype, rotere, zoome, sveipe, osv. De gamle programmene dine kommer til livs, og nå kan du utnytte de nye mulighetene i berøringsbaserte programmer. Nå kan du vise og bla gjennom direkte med fingeren uten å bruke tastatur eller mus.

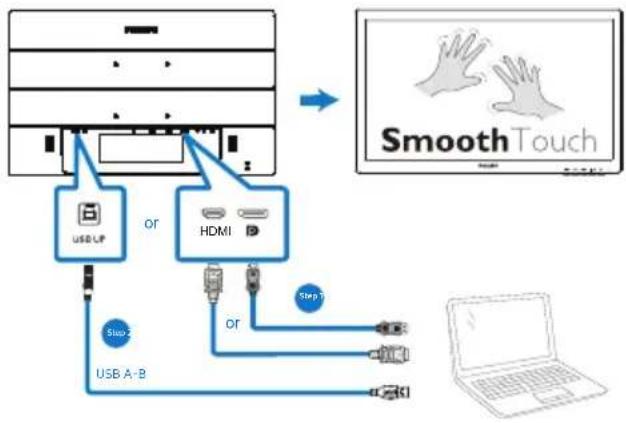

2 Hvordan bruker jeg dette?

Aktiver berøringsfunksjonalitet ved å koble skjermen til datamaskinen med den medfølgende USB-kabelen. Du kan sakte berøre skjermoverflaten for å samhandle med programmer med ulike bevegelser som sveipeing, trykk, klyping, ossv. Du kan bruke berøring med én finger, eller flerfingerberøring med opp til maksimal 10 samtidige berøringspunkter.

1. Koble skjermens signalkabel til videokoblingen bak på datamaskinen.
2. Koble USB-oppstrømskabelen mellom skjermen og PC-en for å bruke berøringsfunksjonen.

3 Operativsystemkrav

Berøringsfunksjonen fungerer på operativsystemene som står i tabellen nedenfor.

OS OS	-versjon/navn Kjerneversjon Berørlngstype Trenger oriver
Windows	Win10 ikke flerberøring Nei
Windows	Win8/Win8.1 ikke flerberøring Nei
Windows	Win7 ikke flerberøring Nei
Windows	*WES7 E	Ikke	flerberøring	Ja
Windows	*XP	Ikke	Enkel	Ja
Android	7.1 (Nougat)	4.4.1	flerberøring	Nei
Android	7.0 (Nougat)	4.4.1	flerberøring	Nei
Android	6.0 (Marshmallow)	3.18	flerberøring	Nei
Android	5.X (Lollipop)	3.16.1	flerberøring	Nei
Android	4.4 (Jelly Bean)	3.1	flerberøring	Nei

Merk

- Ikke berør skjermen med skarpe gjenstander; det kan føre til skade som ikke dekkes av garantien.

- Ikke trykk hardt eller legg noe på glassoverflaten (hvis den er i horisontal stilling), da det vil skade skjermen; dette dekkes ikke av garantien. Berøringsskjermen bør brukes med fingre eller pekepenn.

- Berøringsfunksjonen fungerer kun på OS-er og i programmer som støtter berøringsfunksjoner; se tabellen ovenfor.

• *Noen operativsystemer krever driver for berøringsfunksjon. Drivere

4. SmoothTouch

1. Tekniske spesifikasjoner

Bilde/Skjerm
Type skjerm TN
Baklys W-LED
Skjermstørrelse	162B9TN: 15,6" (39,6 cm)172B9TN: 17" (43,2 cm)
Bildesideforhold	162B9TN: 16:9172B9TN: 4:3
Punktavstand	162B9TN: 0,252 (H) x 0,252 (V) mm172B9TN: 0,264 (H) x 0,264 (V) mm
Kontrastforhold (typisk)	162B9TN: 500:1172B9TN: 1,000:1
Optimal oppløsning	162B9TN: 1366 x 768 ved 60 Hz172B9TN: 1280 x 1024 ved 60 Hz
Betraktningsvinkel	162B9TN: 90° (H) 60° (V) ved C/R > 10 (typ.)172B9TN: 170° (H) 160° (V) ved C/R > 10 (typ.)
Skjermfarger	162B9TN: 262K172B9TN: 16,7M
Flicker Free(172B9TN) JA
Bildeforbedring SmartImage
Vertikaloppdateringsfrekvens	162B9TN: 50 Hz - 75 Hz172B9TN: 48 Hz - 60 Hz
Horisontal frekvens	162B9TN: 30 kHz - 60 kHz172B9TN: 30 kHz - 85 kHz
sRGB JA
Lav blå-modus JA
EasyRead JA
SmoothTouch
Berøringsteknologi Projektiv kapasitiv
Berøringspunkter 10
Berøringsmetode Pekepenn, finger, hanske
Overføringsgrad	≥ 85 %
Berøringsgrensesnit USB
Berøringsglassets hardhet 7H
Aktivt berøringsområde	338,92 mm (H) x 271,34 mm (V)
Berøringsresponstid	≤ 35 ms
Operativsystemer	Windows 7/8/8.1/10/ *XP/*WES7 EAndroid 7.1/7.0 (Nougat) 6.0 (Marshmallow) 5.X(Lollipop) 4.4 (Jelly Bean)
Lysstyrke	162B9TN: 220 nits (typ.)172B9TN: 210 nits (typ.)
Inntrengningsbeskyttelse	IP65, kun foran
Forseglingsevne	Berøringsskjerm forseglet til frontdeksel;berøringsskjerm forseglet til LCD

1. Tekniske spesifikasjoner

Tilkobling
Signalinngang/-utgang	Analog: VGADigital: DVI-D, DP1.2, HDMI 1.4
USB USB 3.1 (inkludert x 1 BC1.2 hurtiglader)
Inndatasignal Separat synkronisering, synkronisering på grønn
Lyd inn/ut PC-lyd inn, -hodetelefon ut
Innretninger
Innebygd høyttaler 2 W × 2
Brukerinnretninger
OSD-språk	Engelsk, tysk, spansk, gresk, fransk, italiensk, ungarsk, nederlandsk, portugisisk, brasilsk portugisisk, polsk, russisk, svensk, finsk, tyrkisk, tsjekkisk, ukrainsk, forenklet kinesisk, tradisjonell kinesisk, japansk, koreansk
Andre innretninger VESA-montasje (100 × 100 mm), Kensington-lås
Plug and play-kompatibilitet DDC/CI, sRGB, Windows 10/8.1/8/7
Strøm(162B9TN)
Forbruk	Inngangs-spenning 100 V vekselstrøm 50 Hz	Inngangs-spenning 115 V vekselstrøm 50Hz	Inngangs-spenning 230 V vekselstrøm 50 Hz
Normal bruk 7,70 W (typ.) 7,80 W (typ.) 7,90 W (typ.)
Innsoving (ventemodus) 0,3 W 0,3 W 0,3 W
Av-modus 0,3 W 0,3 W 0,3 W
Varmetap*	Inngangs-spenning 100 V vekselstrøm 50 Hz	Inngangs-spenning 115 V vekselstrøm 50Hz	Inngangs-spenning 230 V vekselstrøm 50 Hz
Normal bruk	26,28 BTU/t (typisk)	26,62 BTU/t (typisk)	26,96 BTU/t (typisk)
Innsoving (ventemodus) 1,02 BTU/t 1,02 BTU/t 1,02 BTU/t
Av-modus 1,02 BTU/t 1,02 BTU/t 1,02 BTU/t
På-modus (∅KO-modus) 5,6 W (typ.)
Strømlampe På-modus: Hvit	hvile-/ventemodus: Hvit (blinker)
Strømforsyning	Ekstern, 100–240 V vekselstrøm, 50–60 Hz
Strøm(172B9TN)
Forbruk	Inngangs-spenning 100 V vekselstrøm 50 Hz	Inngangs-spenning 115 V vekselstrøm 50Hz	Inngangs-spenning 230 V vekselstrøm 50 Hz
Normal bruk	11,0 W (typ.)	11,1 W (typ.)	11,2 W (typ.)
Innsoving (ventemodus) 0,3 W 0,3 W 0,3 W
Av-modus 0,3 W 0,3 W 0,3 W

1. Tekniske spesifikasjoner

Varmetap*	Inngangs-spenning 100 V vekselstrøm 50 Hz	Inngangs-spenning 115 V vekselstrøm 50Hz	Inngangs-spenning 230 V vekselstrøm 50 Hz
Normal bruk	37,54 BTU/t (typisk)	37,88 BTU/t (typisk)	38,23 BTU/t (typisk)
Innsoving (ventemodus) 1,02	BTU/t 1,02 BTU/t 1,02 BTU/t
Av-modus 1,02 BTU/t 1,02 BTU/t
På-modus (∅KO-modus) 7,7	W (typ.)
Strømlampe	På-modus: Hvit, hvile-/ventemodus: Hvit (blinker)
Strømforsyning Ekstern, 100	-240 V vekselstrøm, 50–60 Hz
Mål
Produkt (BxHxD)	162B9TN: 378 x 241 x 42 mm172B9TN: 376 x 322 x 45 mm
Produkt med emballasje (BxHxD)	162B9TN: 445 x 388 x 159 mm172B9TN: 445 x 420 x 159 mm
Vekt
Produkt	162B9TN: 2,01 kg172B9TN: 3,26 kg
Produkt med emballasje	162B9TN: 3,44 kg172B9TN: 4,67 kg
Driftsbetingelser
Spennvidde i temperatur (i drift)	0°C til 40 °C
Relativ luftfuktighet (i drift) 20% til 80%
Atmosfærisk trykk (i drift) 700 til 1060 hPa
Temperatursone (ikke i drift)	-20°C til 60°C
Relativ luftfuktighet (avslått)	10% til 90%
Atmosfærisk trykk (avslått) 500 til 1060 hPa
Miljømessig og energi
RoHS JA
Emballasje 100 % gjenvinnbar
Spesifikke stoffer 100% PVC BFR-fritt kabinett
Kabinett
Farge Sølv
Fullfør Tekstur

Merk

1. Disse dataene kan endres uten forvarsel. Gå til www.philips.com/support for å laste ned den siste versjonen av heftet.
2. *Noen operativsystemer krever driver for berøringsfunksjon. Drivere finner du på

5. Tekniske spesifikasjoner

1. Med henhold til overholdelse av internasjonale energistandarder er strømforbruket under PC/Display-testmodus, og skjermen må kobles til med USB-oppstrømskabelen.

5.1 Oppløsning og forhåndsinnstilte moduser

1 Anbefaltoppløsning

162B9TN: 1366 x 768 ved 60 Hz 172B9TN: 1280 x 1024 ved 60 Hz

162B9TN

H-frekvens (kHz)	Oppløsning Vertikal frekvens (Hz)
31,47 640 x 480 59,94
37,88 800 x 600 60,32
48,36 1024 x 768 60
44,77 1280 x 720 59,86
47,71 1366 x 768 59,79

172B9TN

H-frekvens (kHz)	Oppløsning Vertikal frekvens (Hz)
31,47 640 x 480 59,94
31,47 720 x 400 70,09
35,00 640 x 480 66,67
37,86	640 x 480 72,81
37,50	640 x 480 75,00
37,88	800 x 600 60,32
46,88 800 x 600 75,00
48,36	1024 x 768 60,00
60,02 1024 x 768 75,03
44,77	1280 x 720 59,86
63,89 1280 x 1024 60,02

Merk

Vær oppmerksom på at skjermen fungerer best med den naturlige oppløsningen 1366 x 768(162B9TN), 1280 x 1024(172B9TN). For best skjermkvalitet, bør du følge denne anbefalingen for skjermoppløsning.

6. Strømstyring

Hvis du har videokort eller programvare som overholder VESA DPM, kan skjermen automatisk redusere strømforbruket når den ikke er i bruk. Hvis inndata fra et tastatur, en mus eller en annen inndataenhet blir registrert, vil skjermen "våkne" automatisk. I den følgende tabellen vises denne automatiske strømsparingsfunksjonens strømforbruk og signaler:

162B9TN

Strømstyringsdefinisjoner
VESA-modus	Video	Hori- sontal synkro- nisering	Vertikal synkro- nisering	Strøm brukt	LED- farge
Aktiv PÅ Ja Ja				7,80 W (typisk) 34 W (maks.)	Hvit
Innsoving (ventemodus)	AV Nei Nei			0,3 W (typ.)	Hvit (blink)
Av-modus AV	--			0,3 W (typ.)	AV

172B9TN

Strømstyringsdefinisjoner
VESA-modus	Video	Hori- sontal synkro- nisering	Vertikal synkro- nisering	Strøm brukt	LED- farge
Aktiv PÅ Ja Ja				11,1 W (typisk) 57 W (maks.)	Hvit
Innsoving (ventemodus)	AV Nei Nei			0,3 W (typ.)	Hvit (blink)
Av-modus AV	--			0,3 W (typ.)	AV

Følgende oppsett brukes til å måle strømforbruket til denne skjermen.

• Opprinnelig oppløsning: 1366 x 768(162B9TN), 1280 x 1024(172B9TN)
- Kontrast: 50%
• Lysstyrke: 90%
- Fargetemperatur: 6500 K med fullstendig hvitmønster

Merk

Disse dataene kan endres uten forvarsel.

7. Service og garantier

7.1 Philips flatskjermpolicy ved defekte pixler

Philips streber etter å levere produkter av høyeste kvalitet. Vi bruker noen av industriens mest avanserte produksjonsprosesser og vi praktiserer streng kvalitetskontroll. Det er imidlertid ikke alltid til å unngå at det finnes defekte piksler i TFT-flatskjermer. Ingen produsent kan garantere at alle paneler er uten feil på piksler, men Philips garanterer at enhver skjerm med uakseptabelt mange defekter repareres eller byttes ut under garantien. Dette avsnittet forklarer de forskjellige typene av pikseldefekter, og definerer et akseptabelt defektnivå for hver type. For at reparasjon eller et nytt produkt skal dekkes av garantien, må antallet defekte piksler på en TFT-skjerm overstige disse nivåene. For eksempel kan ikke mer enn 0,0004 % av subpikslene på en skjerm være defekte. Videre setter Philips enda høyere kvalitetsstandarder for enkelte typer eller kombinasjoner av pikseldefekter som er lettere å legge merke til enn andre. Dette gjelder over hele verden.

Piksler og underpiksler

En piksel, eller et bildeelement, er sammensatt av tre underpiksler i primærfargene rød, grønn og blå. Mange piksler utgjør til sammen et bilde. Når alle underpikslene i en

piksel er belyst, vil de tre fargede underpikslene sammen opptre som en enkelt hvit piksel. Når alle er mørke, vil de tre fargede underpikslene sammen opptre som en enkelt svart piksel. Andre kombinasjoner av belyste og mørke underpiksler opptrer som enkelte piksler med andre farger.

Feil på piksler og underpiksler vises på skjermen på forskjellige måter. Det er to kategorier av pikseldefekter og flere typer underpikseldefekter innenfor hver kategori.

Lyst punkt-feil

Lyst punkt-feil vises som piksler eller underpiksler som alltid er "på" eller lyser. Et lyst punkt er en underpiksel som stikker seg ut när skjermen viser et mørkt mønster. Det finnes flere typer av lyst punkt-feil.

En belyst rød, grønn eller blå underpiksel.

To tilstøtende belyste underpiksler:

• Rød + Blå = Fiolett
• Rød + Grønn = Gul
• Grønn + Blå = Blågrønn

7. Service og garantier

Tre tilstøtende belyste underpiksler (en hvit piksel).

Merk

Nærhet mellom pikseldefekter

Ettersom piksel- og underpikseldefekter som ligger nær hverandre og er av samme type kan være lettere å få øye på, spesifiserer Philips også toleransegrensen for nærhet mellom pikseldefekter.

Toleranse for pikseldefekter

For at garantien skal dekke reparasjon eller et nytt produkt på grunn av ødelagte bildepunkter i løpet av garantiperioden, må antallet defekte bildepunkter i en TFT-flatskjerm fra Philips overskride antallet som oppgis i følgende oversikter.

162B9TN

LYST PUNKT-FEIL AKSEPTABELT NIVÅ
1 belyst underpiksel 1 eller færre
2 tilstøtende belyste underpiksler 0
3 tilstøtende belyste underpiksler (én hvit piksel) 0
Avstand mellom to lyst punkt-defekter*	>5mm
Totalt antall lyst punkt-defekter av alle typer 1 eller færre
SVART PUNKT-FEIL AKSEPTABELT NIVÅ
1 mørk underpiksel 3 eller færre
2 tilstøtende mørke underpiksler 1 eller færre
3 tilstøtende mørke underpiksler 0
Avstand mellom to svart punkt-defekter* >5mm
Totalt antall svart punkt-defekter av alle typer 3 eller færre
TOTALT ANTALL PUNKTDEFEKTER AKSEPTABELT NIVÅ
Totalt antall lyst- eller svart punkt-defekter av alle typer 3	eller færre

172B9TN

LYST PUNKT-FEIL AKSEPTABELT NIVÅ
1 belyst underpiksel	2
2 tilstøtende belyste underpiksler	1
3 tilstøtende belyste underpiksler (én hvit piksel) 0
Avstand mellom to lyst punkt-defekter*	>15mm
Totalt antall lyst punkt-defekter av alle typer	3
SVART PUNKT-FEIL AKSEPTABELT NIVÅ
1 mørk underpiksel 5 eller færre
2 tilstøtende mørke underpiksler	2 eller færre
3 tilstøtende mørke underpiksler 0
Avstand mellom to svart punkt-defekter* >5mm
Totalt antall svart punkt-defekter av alle typer 5 eller færre
TOTALT ANTALL PUNKTDEFEKTER AKSEPTABELT NIVÅ
Totalt antall lyst- eller svart punkt-defekter av alle typer 5	eller færre

Merk

1 eller 2 tilstøtende underpikseldefekter = 1 punktdefekt

7.2 Service og garantier

Du kan få informasjon om garantidekning og ytterligere krav om støtte som gjelder for ditt område ved å besøke www.philips.com/support eller ved å ta kontakt med ditt lokale Philips-kundesenter.

For garantiperioden kan du se Garantierklæringen i Håndboken med viktig informasjon.

Hvis du ønsker å utvide den generelle garantiperioden, kan du kjøpe en utvidet garantiservicepakke via vårt sertifiserte servicesenter.

Hvis du vil benytte deg av denne tjenesten, må du huske å kjøpe tjenesten innen 30 kalenderdager etter den opprinnelige kjøpsdatoen. Under den utvidede garantiperioden inkluderer tjenesten henting, reparasjon og retur, men brukeren vil være ansvarlig for alle påløpte kostnader.

Hvis den sertifiserte servicepartneren ikke kan utføre de nødvendige reparasjonene under den tilbudte utvidede garantipakken, vil vi finne alternative løsninger for deg, hvis det er mulig, opp til den utvidede garantiperioden du har kjøpt.

Ta kontakt med være Philips kundeservicerepresentant eller det lokale kontaktsenteret (kundestøttenummeret) for mer informasjon.

Philips kundestøttenummer står nedenfor.

• Lokal standard garantiperiode	• Utvidet garantiperiode	• Samlet garantiperiode
• Avhenger av ulike regioner	• + 1 år	• Lokal standard garantiperiode +1
	• + 2 år	• Lokal standard garantiperiode +2
	• + 3 år	• Lokal standard garantiperiode +3

**Dokumentasjon for opprinnelig kjøp og kjøp av utvidet garantiservice kreves.

Merk

Håndboken med viktig informasjon oppgir lokale telefonstøttenumre. Du finner den på støttenettsidene til Philips.

8. Feilsøking og OSS (ofte stilte spørsmål)

8.1 Feilsøking

Denne siden omhandler problemer som kan løses av brukeren. Hvis problemet vedvarer etter at du har forsøkt disse løsningene, bør du kontakte en representant for Philips' kundestøtte.

1 Vanlige problemer

Intet bilde (Strøm-LED lyser ikke)

• Sørg for at strømledningen er koblet til i strømuttaket og på baksiden av skjermen.
• Kontroller først at strømknappen foran på skjermen er i AV-posisjon, og skyv den så til PÅ-posisjon.

På skjermen står det

- Forsikre deg om at datamaskinen er slått på.

- Autofunksjonen fungerer kun i VGA-Analog modus. Hvis resultatet ikke er tilfredsstillende, kan du manuelt gjøre justeringer via OSD-menyen.

Merk

Synlige tegn på røyk eller gnister

• Ikke foreta noe feilsøking
- For sikkerhets skyld må du umiddelbart trekke ut støpselet til skjermen fra stikkontakten.
• Ta umiddelbart kontakt med Philips-kundeservice.

2 Problemer med bildet

• Juster bildeposisjonen med "Auto"-funksjonen i OSD-hovedkontroller.
• Juster bildets posisjon gjennom å bruke Fase/Klokke i Oppsett i OSD-hovedkontroller. Den fungerer kun i VGA-modus.

Bildet vibrerer på skjermen

- Sjekk at signalkabelen er korrekt og forsvarlig tilkoblet grafikkortet eller PC-en.

Vertikal flimring forekommer

• Juster bildeposisjonen med "Auto"-funksjonen i OSD-hovedkontroller.
• Eliminer de horisontale stolpene gjennom å bruke Fase/Klokke i Oppsett i OSD-hovedkontroller. Den fungerer kun i VGA-modus.

8. Feilsøking og OSS (ofte stilte spørsmål)

Horizontal flimring forekommer

• Juster bildeposisjonen med "Auto"-funksjonen i OSD-hovedkontroller.
• Eliminer de horisontale stolpene gjennom å bruke Fase/Klokke i Oppsett i OSD-hovedkontroller. Den fungerer kun i VGA-modus.

- Juster kontrasten og lysstyrken i skjermbildemenyen (OSD).

Et "etterbilde", "innbrent bilde" eller "spøkelsesbilde" forblir på skjermen etter at strømmen er slått av.

• Uavbrutt visning av stillbilder eller statiske bilder over lengre tid fører til "innbrent bilde", også kjent som "etterbilde" eller "spøkelsesbilde", på skjermen. "Innbrent bilde", "etterbilde" eller "spøkelsesbilde" er et velkjent fenomen med LCD-skjermteknologi. I de fleste tilfeller vil "innbrenningen", "etterbildene" eller "spøkelsesbildene", forsvinne gradvis etter at strømmen er skrudd av.
• Aktiver alltid en bevegelig skjermsparer när du forlater skjermen.
• Aktiver alltid et program for periodevis skjermoppdatering hvis LCD-skjermen viser statisk innhold som ikke endres.
• Unnlatelse av å aktivere en skjermsparer, eller en periodisk skjermoppdatering kan det resultere i en alvorlig "innbrenning", "etterbilde" eller "spøkelsesbilde". Symptomene vil ikke forsvinne og de kan heller ikke repareres. Skaden

som nevnes over, dekkes ikke av garantien din.

Bildet virker forvrengt. Teksten er uklar eller tåkete.

- Sett datamaskinens skjermoppløsning til den anbefalte oppløsningen.

Grønne, røde, blå, mørke og hvite punkter vises på skjermen.

• De gjenværende prikkene er normalt for flytende krystall som brukes i dagens teknologi. Vennligst se pixelpolicy for mer detaljert informasjon.
  * "Strøm på"-lyset er for sterkt og er forstyrrende
• Du kan justere "strøm på"-lyset gjennom Strømlampe i Oppsett i OSD-hovedkontroller.

Se Servicekontaktinformasjnen som står oppført under Viktig informasjonbruksanvisningen og kontakt Philips' kundeservicerepresentant.

* Funksjonalitet avviker etter skjermen.

8.2 Generelle ofte stilte spørsmål

Sp. 1. Når jeg installerer skjermen, hva skal jeg gjøre hvis "Kan ikke vise denne videomodusen" vises?
Sv.: Anbefalt oppløsning for denne skjermen: 1366 x 768(162B9TN), 1280 x 1024(172B9TN).

• Plugg fra alle kabler, og koble så PC-en til skjermen du brukte tidligere.
• I Start-menyen i Windows velger du Innstillinger/Kontrollpanel. I Kontrollpanel-vinduet velger du Skjerm-ikonet. I Kontrollpanelet for Skjerm velger du "Innstillinger"-kategorien. Under kategorien

8. Feilsøking og OSS (ofte stilte spørsmål)

Innstilinger, i boksen merket "Skrivebordsområde", beveger du glidebryteren til 1366 x 768(162B9TN), 1280 x 1024(172B9TN) piksler.

• Åpne "Avanserte egenskaper", sett Oppdateringshastighet til 60 Hz og klikk så OK.
• Start datamaskinen på nytt og gjenta steg 2 og 3 for å bekrefte at PC-en er satt til 1366 x 768(162B9TN), 1280 x 1024(172B9TN).
• Skru av datamaskinen, koble fra den gamle skjermen, og koble til LCD-skjermen fra Philips på nytt.
• Skru på skjermen og deretter på PC-en.

Sp. 2. Hva er anbefalt oppdateringsfrekvens for LCD-skjermen?

Sv.: Anbefalt oppdateringsfrekvens i LCD-skjermer er 60 Hz. Ved en forstyrrelse på skjermen, kan du sette den til 75 Hz for å se om dette fikser forstyrrelsen.

Sv.: Dette er skjermens driverfiler. Følg instruksjonene i bruksanvisningen for å installere driverne. Det kan hende datamaskinen ber deg om skjermdrivere (.inf- og .icm-filer) eller en plate med drivere når du installerer skjermen første gang. Følg instruksjonene for å sette inn CD-ROM-en som fulgte med i denne pakken. Skjermdriverne (.inf og .icm) blir installert automatisk.

Sv.: Videokortet og grafikkdriveren din avgjør de tilgjengelige ressursene. Du kan velge ønsket oppløsning i Windows® Kontrollpanel under "Egenskaper for skjerm".

Sp. 5: Hva hvis jeg gjør noe galt när jeg justerer skjermen?

Sv.: Trykk ganske enkelt på OK-knappen og velg deretter "Tilbakestill" for å få tilbake opprinnelige fabrikkinnstillinger.

Sp. 6: Er LCD-skjermen motstandig mot riper?

Sv.: Generelt anbefales det at skjermens overflate ikke utsettes for store støt og beskyttes mot skarpe og butte gjenstander. Når du håndterer skjermen, må du ikke trykke eller bruke kraft på sidene av skjermens overflate. Dette kan ha innvirkning på garantiforholdet.

Sp. 7: Hvordan skal jeg rengjøre LCD-overflaten?

Sv.: For normal rengjøring bruker du en ren og myk klut. For ekstra rengjøring bør du bruke isopropanol. Ikke bruk andre løsemidler, som etylalkohol, etanol, aceton, heksan osv.

Sp. 8: Kan jeg endre skjermens fargeinnstilling?

Sv.: Ja, du kan endre fargeinnstillingen gjennom OSD-kontrollen ved å bruke følgende fremgangsmåte.

• Trykk på "OK" for å vise OSD (On Screen Display)-menyen
• Trykk på "Nedpil" for å velge alternativet "Farge" og trykk

8. Feilsøking og OSS (ofte stilte spørsmål)

deretter på "OK" for å justere de tre fargeinnstillingene under.

1. Fargetemperatur: Native, 5000 K, 6500 K, 7500 K, 8200 K, 9300 K og 11500 K. Med innstillinger innenfor 5000 K-spekteret virker skjermen "varm med en rød-hvit fargetone", mens en 11500 K-temperatur gir en "kjølig, blå-hvit tone".
2. sRGB: Dette er en standardinnstilling for å sikre korrekt overføring av farger mellom ulikt utstyr (f.eks. digitalkameraer, skjermer, skrivere, skannere osv.).
3. Brukerdefinert: Brukeren kan velge fargen som han/hun foretrekker ved å justere rød, grønn og blå farge.

Merk

En måling av fargen på lys som utstråles av et objekt när det varmes opp. Målingen uttrykkes som verdier i en absolutt skala (grader Kelvin). Lavere Kelvin-temperaturer, som 2004 K, er røde; høyere temperaturer som 9300 K, er blå. Nøytral temperatur er hvit på 6504 K.
Sp. 9: Kan jeg koble LCD-skjermen til alle PC-er, arbeidsstasjoner og Mac-er?
Sv.: Ja. Alle LCD-skjermer fra Philips er fullt kompatible med vanlige PC-er, Mac-er og arbeidsstasjoner. Det kan være at du må bruke en kabeladapter for å kunne koble skjermen til et Mac-system. Kontakt salgsrepresentanten din fra Philips for mer informasjon.

Sp. 10: Støtter LCD-skjermer fra Philips Plug and Play?
Sv.: Ja, skjermene er Plug and play-kompatible med Windows 10/8.1/8/7.
Sp. 11 Hva betyr spøkelsesbilder, innbrenning, eller det at bildet brenner seg fast på LCD-skjermer?
Sv.: Uavbrutt visning av stillbilder eller statiske bilder over lengre tid fører til "innbrent bilde", også kjent som "etterbilde" eller "spøkelsesbilde", på skjermen. "Innbrent bilde", "etterbilde" eller "spøkelsesbilde" er et velkjent fenomen med LCD-skjermteknologi. I de fleste tilfeller vil "innbrenningen", eller "etterbildene" / "spøkelsesbildene", forsvinne gradvis etter at strømmen er skrudd av. Aktiver alltid en bevegelig skjermsparer når du forlater skjermen. Aktiver alltid et program for periodevis skjermoppdatering hvis LCD-skjermen viser statisk innhold som ikke endres.

Advarsel

Unnlatelse av å aktivere en skjermsparer, eller en periodisk skjermoppdatering kan det resultere i en alvorlig "innbrenning", "etterbilde" eller "spøkelsesbilde". Symptomene vil ikke forsvinne og de kan heller ikke repareres. Skaden som nevnes over, dekkes ikke av garantien din.

Sp. 12: Hvorfor vises ikke skarp tekst, men ujevne bokstaver på skjermen?
Sv.: LCD-skjermen fungerer best med den opprinnelige oppløsningen 1366 x 768(162B9TN), 1280 x

8. Feilsøking og OSS (ofte stilte spørsmål)

1024(172B9TN). For best bilde bør du bruke denne oppløsningen.

Sv.: Du kan låse skjermmenyene ved å trykke og holde ☐/OK -knappen mens skjermen er avslått; du kan deretter trykke på ☐knappen for å slå på skjermen. Du kan låse opp skjermmenyene ved å trykke og holde ☐knappen mens skjermen er avslått; du kan deretter trykke på ☐knappen for å slå på skjermen.

Sp. 14: Hvor finner jeg Håndboken med viktig informasjon som nevnt i EDFU?

Sv.:Håndbokenmedviktig informasjon kan lastes ned på Philips' støttenettsted.

8.3 SmoothTouch

Sp. 1: Hvorfor er berøringsfunksjonen ikke tilgjengelig når jeg berører skjermen?

Sv.: Kontroller at den medfølgende USB-kabelen er koblet til data-maskinen og skjermen på riktig måte.

Sp. 2: Fungerer berøringsfunksjonen kun i Windows 10?

Sv.: Berøringsfunksjonen fungerer kun på operativsystemet og programmer som støtter berøringsfunksjoner.

Sv.: Hastigheten til berøringsfunksjonen er avhengig av hastigheten til datamaskinen. For eksempel må enheten enten være Windows- eller Android-sertifisert på spesifikasjonssiden for å sikre minimumskravene til berøringsfunksjon og maksimere berø-ringsfunksjonen.

Sv.: Du må kanskje rengjøre glasset på skjermen med riktig skjermrengjøringsmateriale fra tid til annen, da glasset har en tendens til å plukke opp skitt fra fingrene. Pass på at hendene er rene og tørre før du berører skjermen for å sikre at den fungerer godt.

2020 © TOP Victory Investments Ltd. Med enerett.

Dette produktet er produsert av og selges under ansvaret til Top Victory Investments Ltd. Top Victory Investments Ltd. er garantist i forhold til dette produktet. Philips og Philips Shield Emblem er registrerte varemerker for Koninklijke Philips N.V. og brukes under lisens.

Spesifikasjonene kan endres uten forvarsel.

Versjon: M91617BNE1WWT
