Produkttype	Boksfryser
Merke	Electrolux
Modell	ECM2655
Klimaklasser	SN (10°C til 32°C), N (16°C til 32°C), ST (18°C til 38°C), T (18°C til 43°C)
Frysekapasitet	Se typeskiltet (kg/24h)
Temperaturkontroll	Termostatknot (1 til 7)
Indikatorlys	Grønn (strøm), Rød (alarm), Gul (Superfrysing aktiv)
Superfrysingsfunksjon	Ja, via "SUPER"-knappen
Low Frost-system	Reduserer isoppbygging med over 80%
Avriming	Manuell, når islaget er 10-15 mm tykt
Lås	Ja, med avtakbar nøkkel
Kurver	Inkludert, kan plasseres inni eller henges på kanten
Trykkutlikningsventil	Ja, slipper automatisk ut vakuum
Innvendig lys	Ja, pære maks 15W
Strømtilførsel	230-240V (se typeskiltet)
Jording kreves	Ja
Rengjøring	Bruk mild ikke-aromatisk rengjøringsmiddel, fuktig klut
Nøkkel inkludert	Ja
Tilbehør	Reservekurver tilgjengelig fra servicesenter
Garanti	12 måneder standard (avhengig av vilkår)

Ofte stilte spørsmål - ECM2655 ELECTROLUX

Hva er frysekapasiteten til Electrolux ECM2655 fryseren?

Frysekapasiteten er angitt på typeskiltet inne i lokket (kg/24h). Ikke overskrid denne mengden for å sikre riktig frysing.

Hvordan stiller jeg inn temperaturen?

Bruk termostatknotten: drei mot 7 for kaldere, mot 1 for varmere. Anbefalt temperatur er -18°C eller lavere.

Hva betyr de grønne, røde og gule lysene?

Grønt lys indikerer at strømmen er på. Rødt lys alarmerer når innvendig temperatur er for høy (f.eks. etter lasting av fersk mat eller når lokket er åpent). Gult lys viser at Superfrysing-funksjonen er aktiv.

Når bør jeg avrime fryseren?

Avrim når islaget når 10-15 mm. Slå av, fjern mat, og plasser boller med varmt (ikke kokende) vann inni for å fremskynde. Bruk aldri skarpe verktøy.

Hva er Low Frost-systemet?

Low Frost-systemet reduserer isoppbygging med over 80% ved å forbedre naturlig luftsirkulasjon. Det forlenger tiden mellom avriminger, men eliminerer ikke frost fra andre kilder som dårlig pakket mat eller hyppig lokkåpning.

Hvorfor er det vanskelig å åpne lokket etter lukking?

Dette er normalt på grunn av et midlertidig vakuum skapt av avkjølt luft. Vent noen minutter på at trykkutlikningsventilen slipper ut vakuumet, og åpne så forsiktig.

Hvordan installerer jeg fryseren?

Plasser på en fast, jevn overflate med alle fire føtter på bakken. Sørg for tilstrekkelig ventilasjon: minst 2 cm fra vegger og 5 cm over. Hvis den er transportert stående, la den stå i 12 timer før du slår den på.

Hvordan rengjør jeg innsiden?

Koble fra fryseren. Bruk en fuktig klut med varmt vann og et mildt, ikke-aromatisk rengjøringsmiddel. Unngå sterke rengjøringsmidler eller skurepulver. Rengjør kurver separat.

Hvordan skifter jeg innvendig lyspære?

Koble fra strømmen. Trykk for å fjerne lysglasset, skru ut den gamle pæren, og sett inn en ny maks 15W-pære. Koble til strømmen igjen.

Hva bør jeg gjøre hvis fryseren ikke er kald nok?

Sjekk: støpseltilkobling, sikring, termostatinnstilling, og om Superfrysing-funksjonen er nødvendig. Hvis rødt lys er på, vent noen timer etter lasting av fersk mat. Hvis problemet vedvarer, ring service.

BRUKSANVISNING ECM2655 ELECTROLUX

Det er absolutt nødvendig at du tar vare på denne bruksanvisningen og oppbevarer den lett tilgjengelig med tanke på fremtidig bruk. Hvis fryseboksen blir solgt eller gitt bort, eller hvis du flytter og etterlater fryseboksen, må du forvisse deg om at bruksanvisningen følger med fryseboksen, slik at den nye eieren kan bruke fryseboksen på riktig måte og kan lese sikkerhetsbestemmelsene og advarslene.

Kontroller at støpselet bak på kjøleskapet/fryseren ikke er flatklemt eller skadet.

- Et skadet støpsel kan forårsake overoppheting og branntilløp.

Plasser ikke tunge ting eller selve kjøleskapet/fryseren oppå ledningen.

- Dette kan forårsake kortslutning eller brann.

Ikke trekk ut støpselet ved å dra i ledningen - vær spesiellt forsiktig hvis skapet/boksentrekkes ut av en nisje.

• Skadet støpsel kan gi elektrisk støt eller skape kortslutning og brann
• Hvis støpselet er skadet må det byttes av kvalifisert person.

Hvis veggkontakten er løs eller skadet må ikke støpselet plugges inn.

- Feil her kan gi elektrisk støt eller brann.

Dette apparatet har den miljøvennlige naturgassen isobutan (R600a) som kjølemiddel. Denne gassen er imidlertid brannfarlig.

Under transport og når apparatet installeres, må du sørge for at ingen av komponentene i kjølekretsen blir skadet.

Hvis noen del av kjølekretsen blir skadet, gjør du følgende:

• unngå åpen ild og kilder som kan antennes,
• ventiler godt i rommet der apparatet blir installert.

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For

nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

PLASSERING

Plasser fryseboksen vannrett på et fast underlag, slik at den står støtt på alle fire plastføttene. Benytt ettrestykke eller lignende for å kompensere for eventuelle ujevnheter i underlaget. Fryseboksen skal ikke stå på et underlag som hindrer full luftsirkulasjon under boksen (f.eks. et teppe). Rommet må være tørt og tilstrekkelig ventilert. Omgivelsertemperaturen har innflytelse på strømforbruket av apparatet. Derfor legge apparatet: ikke på sted utsatt for direkt solskinn, ved siden av radiator eller ildsted, legge på et sted hvor omgivelsertemperaturen stemmer overens medklimaklassen for hvilken apparatet fremstiltes.

Klimaklasse Omgivelsertemperatur

fra-til

SN fra + 10til + 32°C

N fra + 16til + 32°C

ST fra + 18til + 38°C

T fra + 18til + 43°C

Hvis fryseboksen må håndteres slik at den står på høykant, må den stå i vanlig vannrett posisjon igjen i ca. 12 timer før den settes i gang.

Noen av modellene er ikke til salgs i alle land.

Måling av innfrysningskapasitet, energiforbruk og temperaturstigningstid ved strømbrudd er målt i henhold til ISO-standard nr. 5155.

Opplysninger til testinstitutter: En oversikt over plasseringen av testpakker kan fås ved direkte henvendelse til produsenten.

IGANGSETTING

Før fryseboksen settes igang (skrus på) bør den vaskes innvendig. Se avsnittet om "Vedlikehold". Vri termostaten til midtposisjonen. La fryseboksen gå i noen timer før du legger i matvarene.

ÅPNING OG LUKKING AV LOKKET

Lokket er utstyrt med en tett gummipakning, som i så stor grad som mulig skal hindre at fuktighet kommer inn i fryseren og øker rimdannelsen. Når lokket åpnes, blir luften inne i fryseboksen litt varmere og ekspanderer. Såsnart lokket stenges igjen, blir luften nedkjølt øyeblikkelig. Dette fører som regel til at det dannes et vakuum inne i fryseboksen, slik at det blir vanskelig å åpne lokket. Dette er et naturlig fenomen.

TEMPERATURINNSTILLING

Termostaten sørger for at fryseboksen holder ønsket temperatur. Juster temperaturen ved å stikke en passende mynt inn i sporet på termostatknappen og vri denne til ønsket innstilling. Når du virir termostatknappen mot "7"-posisjonen, synker temperaturen i fryseboksen (boksen blir kaldere). Når du virir termostatknappen mot "1"-posisjonen, stiger temperaturen (boksen blir varmere). Innstillingen vil normalt være korrekt når du har målt temperaturen til ikke varmere enn -18°C ved den midterste pakken øverst i fryseboksen.

Trykkutjevningsventilet som er montert i ditt anlegg avbryter automatisk trykkforskjellen som gjør det vanskeligere eller umulig å åpne dekslet. I enkelte tilfeller kan dets virkning høres på grunn av luften som strømmer inn gjennom lufthullet på baksiden av fryseboksen. La de to hullene på ventilet være fri for å sikre god virkning, ikke tildekk dem!

BETJENINGSPANET

Den grønne indikatorlampen lyser mens fryseboksen er tilkoblet lysnettet. Den gule indikatorlampen lyser når innfrysningsbryteren (merket "Super") er skrudd på. Se avsnittet om "Innfrysning". Den røde varsellampen lyser når temperaturen i fryseboksen er høyere (varmere) enn innstillingen av termostatknappen tilsier (alarm). Alarmen kan skyldes: llegging av for store mengder fersk (ikke frossen) mat. Alarmen vil stoppe etter en stund. Lokket har stått oppe for lenge. Alarmen vil stoppe etter en stund. Feil ved frysesystemet. Se avsnittet "Hvis noe ikke virker".

KAPASITET

Fryseboksens innfrysningskapasitet i kg pr. døgn er oppgitt i avsnittet "Tekniske data". Frys ikke inn større mengder enn dette. Hvis du allikevel gjør det, vil innfrysningstiden forlenges og matvarenes kvalitet vil kunne forringes. Merkeskiltet er plassert på innsiden av lokket.

NB! Den oppgitte innfrysningskapasiteten kan utnyttes fullt ut hvis det ikke skjer for ofte. Hvis fryseboksen fylles med store mengder ferske matvarer hver dag, reduseres innfrysnings-kapasiteten med ca. en tredjedel.

LÅS

Fryseren kan kun låses hvis det øverste lokket skyves til høyre først, og det nederste lokket til venstre. Sett nøkkelen i nøkkelhullet, trykk inn og skru til. Deretter kan nøkkelen dras ut. Pass på å oppbevare nøkkelen utenfor barns rekkevidde.

KURVER

Kurvene er beregnet på oppbevaring av dypfrosne matvarer. Händtakene kan stilles inn i to posisjoner slik som vist på tegningene. Kurvene kan enten plasseres nede i fryseboksen eller henges på karmen øverst i boksen.

Det pattenterte LOW FROST systemet reduserer rimdannelsen i fryseboksen med opptil 80%, hvilket betyr opptil 5 ganger så lang tid mellom hver avriming. For å få full utnyttelse av dette systemet, merk deg følgende punkter. Mengden av rimdannelse i enhver fryser er avhengig av fuktigheten som er i luften omkring. Rim vil dannes raskere der det er fuktig luft enn der det er tørr luft. På grunn av dette bør du unngå å installere fryseren på fuktige steder. LOW FROST systemet minimerer mengden av rim ved den naturlige temperatursyklusen i fryseren. Allikevel, rimdannelsen fra andre kilder er ikke redusert. De mest vanlige kildene som gir rimdannelse er dårlig innpakkede matvarer og varm luft som kommer til ved åpning av lokket. Man bør derfor passe på at lokket ikke blir åpnet unødvendig, og at det ikke blir hindret i å lukkes igjen p.g.a. matvarer. Hvis matvarer ikke blir pakket ordentlig, vil fuktighet fra maten legge seg som rim på fryserens vegger. Matkvaliteten vil også forringes/svekkes. Pass derfor på at mat som du legger i fryseren er ordentlig pakket inn.

AVRIMING

Det kan ikke forhindres at det dannes rim på innsiden av en fryser. Rim oppstår ved at fuktigheten i luften kondenseres på de kalde flatene inne i boksen og deretter fryser til rim. Dette vil skje hver gang ny varm og fuktig luft kommer inn i fryseboksen. Det er derfor viktig at lokket ikke åpnes unødig eller blir stående åpent. Et tynt lag med rim eller is påvirker ikke fryseboksens funksjon og kan skrapes forsiktig bort med den medfølgende skrapen.

NB! Bruk aldri en kniv eller andre skarpe gjenstander til å fjerne rim- eller isdannelser.

Når rim- eller islaget er 10-15 mm tykt på det tykkeste, bør fryseboksen avrimes. Hvis du ikke har en annen fryser hvor du kan oppbevare matvarene under avrimingen, anbefaler vi at du avrimer fryseren når det er lite matvarer i den og/eller om vinteren, når det er mulig å oppbevare matvarene kaldt mens du avrimer boksen. Skru av strømmen ved å trekke ut støpselet (trekk i støpselet, ikke i ledningen). Fjerne matvarene fra fryseren, pakk dem inn i papir og legg dem på et kaldt sted. Avrimingen går hurtigere hvis

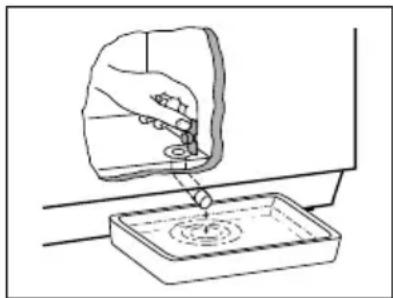

du plasserer flere kjeler med varmt vann inne i fryseren og stenger lokket. Åpne lokket etter en stund og fjerne isen forsiktig. Tinevannet kan sam-les opp i et fat som vist på tegningen. Forsøk ikke å øke hastigheten på avrimingen ved å bruke andre hjelpemidler enn kjeler med varmt vann - det kan skade fryseboksen. Rengjør boksens innside etterat avrimingen er avsluttet.

NB! Husk å sette pluggen i dreneringshullet igjen.

SLIK RENGJ∅R DU INNSIDEN AV FRYSEBOKSEN

Skru av strømmen ved å trekke ut støpselet (trekk i støpselet, ikke i ledningen). Fjerne alt løst utstyr før du begynner å vaske fryseboksen. Det beste tidspunkt å rengjøre fryseboksen på, er etter avsluttet avriming, før boksen settes i gang igjen. Bruk en fuktig klut, varmt vann og et mildt, uparfymert vaskemiddel. Etterat fryseboksen er rengjort, rengjøres kurvene før de settes på plass igjen.

NB! Bruk aldri sterke vaskemidler, skurepulver eller sterkt duftende vaskemidler når du rengjør fryseboksen innvendig. Det vil skade innsiden og etterlate en sterk lukt.

SLIK RENGJ∅R DU UTSIDEN AV FRYSEBOKSEN

Rengjør fryseboksen med en fuktig klut og litt vaskemiddel. Rengjør gummipakningen med et mildt, uparfymert vaskemiddel.

NÅR FRYSEBOKSEN IKKE ER I BRUK

Skru av strømmen ved å trekke ut støpselet (trekk i støpselet, ikke i ledningen); Fjerne alle matvarer fra fryseboksen. Vask fryseboksen som beskrevet ovenfor; La lokket stå på gløtt.

HVIS FRYSEBOKSEN IKKE VIRKER TILFREDSSTILLENDE

Defekt :	Sjekk om:	Mulig årsak:	Gjør følgende:
Fryseboksen er ikke kald nok	Grønt lys lyser ikke	Støpselet er ikke satt skikkelig i	Sjekk støpsel og stikkontakt
		Feil i bryter eller sikringer	Sjekk (begge) sikringene.Tilkall om nødvendig elektriker
		Strømbrudd	Vent inntil strømmen kommer tilbake igjen
	Grønt og rødt lys lyser	Fersk mat er nylig plassert i fry-seboksen	Vent etpar timer
		Lokket har stått oppe for lenge	Vent etpar timer
	Grønt lys lyser, rødt lys lyser ikke	Termostaten er innstilt på for høy (varm) temperatur	Still inn termostaten på en lavere (kal-dere) temperatur
		Det er mye isdannelse i fryse-boksen	Avrim fryseboksen
Fryseboksen er for kald	Gult lys er på	Innfrysning (Super) er på	Trykk ut innfrysningsknappen (Super)
	Gult lys er ikke på	Termostaten er innstilt på for lav (kald) temperatur	Still inn termostaten på en høyere (varmere) temperatur
For stor rim-dannelse	Lokket er ikke ordentlig lukket	Lokket støter mot matvarer i fry-seboksen	Flytt om på matvarene.Sjekk at lokket kan lukkes helt
	Mye fuktighet i rommet	Fuktighet fra vaskemaskin, tør-ketrommel etc.	Flytt fryseboksen til et rom med min-dre fuktighet eller sørg for å lufte regelmessig.
			Utblåsningstørketromler skal kobles til avtrekkskanal, ikke blåse fuktigheten ut i rommet
	Matvarene er dårlig innpakket	Maten avgir mye fuktighet	Pakk varene skikkelig inn.Se avsnittet “Slik går du frem”
	Trykkutjevningsventilet låser ikke riktig.	Det er kommet smuss inn i venti-let.	Ventilet må blåses ut fra lufthullet på baksiden.

Hvis du likevel ikke klarer å løse problemet, ta kontakt med vår serviceavdeling. Gjør ikke noen andre inngrep. I verste fall kan feil fremgangsmåte føre til personskader eller ytterligere defekter. Det er helt normalt at en fryseboks fra tid til annen er varm på utsiden, på grunn av fryseprosessen. Denne varmen hjelper til å hindre at fuktighet, som eventuelt kunne gi rustdannelse, dannes på fryseboksen. Hvis fryseren har vært skrudd av en kort stund, er det helt normalt at kompressoren ikke alltid starter med en gang strømmen kobles til igjen.

I TILFELLE STR∅MSTANS

Hvis strømmen ikke er utkoblet lenger enn tiden for "Temp. stigning til -9°C" som oppgitt under Tekniske Data, vil matvarene ikke ta skade. Åpne ikke boksen mens stømmen er utkoblet. Vær oppmerksom på at den oppgitte tiden er basert på full fryseboks. Mindre mengder mat i boksen kan redusere oppbevaringstiden betydelig. Medmindre strømstansen har vært meget kortvarig, anbefaler vi at matvarene kontrolleres. Hvis maten har begynt å tine, bør den enten spises eller dypfryses igjen etterat den er blitt ferdiglaget.

SLIK SKIFTER DU LYSPÆRE

Før du skifter lyspæren, må du trekke støpselet ut av stikkontakten (trekk i støpselet, ikke i ledningen). Skru ut pæren og erstatt den med en ny pære (maks. 15W). Sett deretter støpselet inn i stikkontakten igjen. Nye pærer kan fås hos våre serviceforbindelser eller i lokale elektriske forretninger.

Lås og flere kurver kan kjøpes som tilleggsutstyr. Henvend deg til din lokale forhandler eller, om nødvendig, til vårt sentrallager (se adressen i avsnittet om "Service og reservedeler"). Tegningene på denne siden viser hvor mange kurver som kan plasseres i de forskjellige fryseboksmodellene. Mål lengden på din fryseboks og finn frem til den riktige tegningen. Tallet over hver tegning angir boksens lengde i millimeter.

GARANTI, SERVICE OG RESERVEDELER

GARANTI

I Norge gjelder "NELs leveringsbetingelser" ved salg av husholdningsapparater.

OBS! Ta vare på kjøpskvitteringen, den gjelder som garantibevis.

HOVEDKONTOR SALG/ADMINISTRASJON:

Electrolux Industrier A/S

Spireaveien 14

Postboks 246 ∅kern

0510 OSLO

Tlf.: 22635500

Telefax: 22641537

SERVICE OG RESERVEDELER

Service og reparasjoner bør utføres av vår sentrale serviceavdeling eller av et servicefirma godkjent av leverandøren. Bruk kun reservedeler som forhandles av disse. Se garantibestemmelsene.

SERVICE OG RESERVEDELER:

Vollebekkveien 2, Risløkka

Postboks 92 Risløkka

0516 OSLO

Reservedeler:

Tlf.: 22725810 Telefax: 22725820

Reparasjoner:

Tlf.: 22725830 Telefax: 22725825

Adm. og teknisk:

Tlf.: 22725800 Telefax: 22641774

Forsendelse av deler skjer kun fra sentrallageret. 'Salg over disk fra alle avdelingslagre/-servicekontor.

Husk alltid å oppgi produktnummer og modellbetegnelse.

For ytterligere informasjon, kontakt din forhandler.
