BRUKSANVISNING GSM Mini Vera

Vera GSM Mini fjernstyrt GSM kontakt

hyttetorget

Hyttetorget AS Kullerød Nord 13B, 3241 Sandefjord E-post: [e-mail] • www.hyttetorget.no

Bruksanvisning

Vær vennlig å bruk litt tid på å sette deg inn i denne bruksanvisningen og kontaktens spesifikasjoner, funksjoner og begrensninger. Bruksanvisningen vil gi en veiledning for rask og sikker bruk. Ta også godt vare på denne bruksanvisningen for senere bruk.

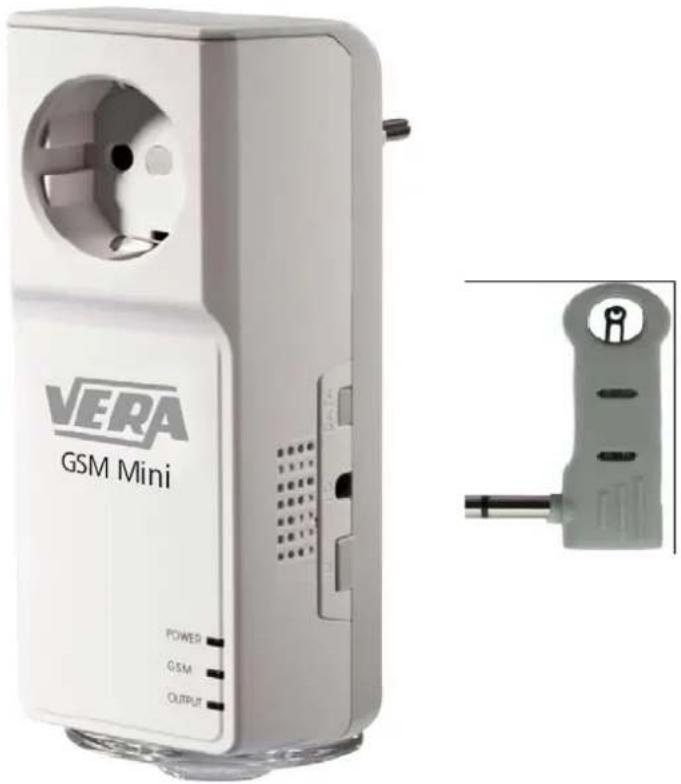

VERA GSM MINI fjernstyrt GSM kontakt

Mange takk for at du kjøpte GSM MINI kontakten vår!

GSM MINI er en fjernstyrt kontakt som innholder en GSM sender og mottager. GSM modulen benytter seg av det ordinære mobil nettverket. Dette gjør det mulig å ringe og sende SMS til kontakten fra enhver mobiltelefon for å få den til og aktivere/deaktivere funksjoner og tjenester.

Kontakten har mange bruksområder og kan programmeres på mange måter. Sammen med temperatursensoren kan GSM MINI blant annet utføre smarte funksjoner for temperaturstyring, frostsikring av vinterhytter, termostat, status oppdateringer, fjernstyrt AV/PÅ, varsel ved strømbrudd, kalender funksjon, o.s.v.

GSM MINI er egnet til å styre apparater med et strømforbruk på mindre enn 3000W i normale innendørs omgivelser. Kontakten er ikke egnet for profesjonell bruk i industrien. Spesielt ikke i kjemisk, fuktig eller støvete områder.

Denne bruksanvisningen gjelder kun for VERA GSM MINI. Detaljer for avanserte funksjoner og tjenester blir beskrevet i denne bruksanvisningen.

NOTE! Denne kontakten er kalibrert for bruk i Norge med Norsk SIM kort.

Innhold

Din sikkerhet....

Unntaksbestemmelse......

Kapittel 1 Funksjoner og tilbehør......

1.1 Funksjoner....
1.2 Pakkens innhold....
1.3 Beskrivelse av kontakten......
1.4 Lyssignaler og varseltone......

Kapittel 2 Quick start....

2.1 Montering av SIM kort og temperatursensor......
2.2 Før start....
2.3 Registrer Master bruker......
2.4 Synkroniser tid og dato....
2.5 Kommando for AV/PÅ funksjon......
2.6 Alarm ved endring i ekstern strømforsyning......

Kapittel 3 Avanserte innstillinger....

3.1 Registrer brukere....
3.2 Skru kontakten AV/PÅ......
3.3 Forsinket strøm AV/PÅ......
3.4 Kalender funksjon strøm AV/PÅ......
3.5 Automatisk strøm AV/PÅ med temperatur kontroll....
3.6 Temperatur alarm....
3.7 Alarm ved endring i internt strømuttak......
3.8 Alarm ved endring i ekstern strømforsyning......
3.9 Varseltone....
3.10 Status sjekk....
3.11 Gjenopprett fabrikkoppsett....

Kapittel 4 Vedlikehold....

Kapittel 5 Veiledning for feilsøk......

Kapittel 6 Tekniske spesifikasjoner....

Kapittel 7 SMS kommando liste......

NOTE!

1) Kjøp et GSM SIM kort hos din nærmeste butikk og monter det i GSM MINI kontakten. Kontantkort eller abonnement.
2) Husk å aktivere anrops-ID og deaktivere SIM kortets PIN kode på SIM kortet som monteres i GSM MINI. Kontakt din telefonoperatør for support.
3) Før kontakten kan brukes må det registreres en Master og synkronisere dato og klokkeslett.
4) Etter første gangs innloggong må det forhåndsprogrammerte passordet endres til en personlig 4-sifret kode. Hold passordet hemmelig og gi det kun videre til autoriserte brukere.

For din sikkerhet

• GSM MINI er designet for innendørs privat bruk i hjemmet eller på kontoret. Kontakten må ikke benyttes til industriell eller profesjonell bruk. F.eks. apparater med strømforbruk på mer en 3000W, store varme elementer, store kjølere eller i spesielt støvete, fuktige eller kjemiske områder. Heller ikke i andre krevende omgivelser.
• Apparater som kobles i GSM MINI kan ha et strømforbruk på maks 3000W og en spenning på maks 16A.
• Apparater med et strømforbruk på mer en 1500W må jordes.
• Før bruk må det kontrolleres at GSM signalet på bruksstedet er kraftig nok. Ved svakt signal kan ikke kontakten betraktes som pålitelig.
• Kontaktens pinner for ekstern strømtilførsel må ikke komme i kontakt med andre metall flater.
• Kabinettet (utenom dekselet merket med "SIM") må ikke åpnes av andre enn sertifisert vedlikeholdspersonell.
• Kontakten må ikke utsettes for voldsom risting, harde slag eller fall.
• GSM MINI er en GSM kontakt med trådløse signaler. Kontakten må ikke befinne seg i områder med andre elektriske apparater, som kan forstyrre eller bli forstyrret med trådløse signaler.
• Slå alltid AV kontakten når den bringes inn i områder merket med varsel skilt som indikere fare for elektriske artikler med batteri og/eller trådløs sender/mottaker.
  ■ Hvis kontakten utsettes for brann kan den forsake eksplosjon.
• GSM MINI må kun monteres sammen med eksterne strømkilder som er av nyere art og godkjenninger. Hvis GSM MINI utsettes for feil i det elektriske nettet, kan det forsake skade. Ved tvil kan produsenten kontaktes.
• Oppbevar kontakt og tilbehør utenfor barns rekkevidde.

Unntaksbestemmelse

- CLSF GmbH med partnere jobber kontinuerlig med å utvikle våre produkter. Vi forbeholder oss retten til å gjøre endringer og oppgraderinger på kommende modeller uten forvarsel.

• Vi tar ikke ansvar for lokale forutsetninger, som kan påvirke kontaktens ytelse, funksjoner eller pålitelighet.
  ■ Vi tar ikke ansvar for ulovlig bruk av GSM MINI kontakten.
• Vi tar ikke ansvar for spesielle tap i forbindelse med svikt i funksjoner, tjenester eller pålitelighet etter bruk av GSM MINI kontakten.
• Vi forbeholder oss retten til å revidere eller slutte å bruke denne bruksanvisningen uten forvarsel.

Kapittel 1

Funksjoner og tilbehør

1.1 Funksjoner

• Kontakten bruker et SIM kort for å kommunisere.
• Skru AV/PÅ alle typer apparater hvor og når tid som helst rett fra din mobiltelefon.
• Kontakten kan fjernstyres ved hjelp av SMS, telefonanrop eller lokalt med M knappen.
• M knappen og telefonanrop kan kun styre kontaktens AV/PÅ funksjon.
• Forsinkelses kontroll. Skru kontakten AV/PÅ etter XXX antall minutter. Maks 720 minutter.
• Automatisk kalender kontroll. Kontakten skrur seg automatisk AV/PÅ etter forhåndsprogrammert DAG, KLOKKESLETT og/eller TEMPERATUR verdier.
• Temperatursensor.
• Motta SMS med direkte temperatur avlesninger på din telefon
• Sett kontakten på auto- kontroll etter definert temperatur verdier. Hold temperaturen i et definert område f.eks 15° - 20° eller på en fast temperatur. Temperatur og kalender funksjon kan kombineres.
• Motta SMS alarm til din telefon ved hurtig endring i temperatur eller när temperaturen synker eller overstiger definerte verdier.
  ■ Bruk kontakten som frostsikring av vinterhytta.
  ■ Automatisk synkronisering av dato og klokkeslett.
• SMS alarm og lydsignal ved endringer i kontaktens eksterne og/eller interne strømforsyning.
  ■ SMS alarm ved strømbrudd.
  ■ SMS alarm när kontakten kobles fra.
• Status oppdateringer på temperatur og alle ulike funksjoner.
  ■ Master bruker kan aktivere/deaktivere funksjoner.
• Varsel tone.
• SMS bekreftelse til Master og Familie bruker etter vellykket/misslykket kommando.
• Master bruker mottar SMS bekreftelse när en Familie bruker sender kommando.
• Registrer ditt personlige passord.

■ Høy datasikkerhet.
■ Gjenopprett fabrikkoppsett med en enkel SMS.
- Opptil 5 brukere samtidig. 1 Master og 4 Familie. Enkel SMS redigering av brukere.

1.2 Pakkens innhold

1 stk Fjernstyrt GSM kontakt

1 stk Temperatur sensor

1 stk Bruksanvisning

1 stk stjerne skrutrekker

2 stk ekstra skruer

1 stk Quick start guide

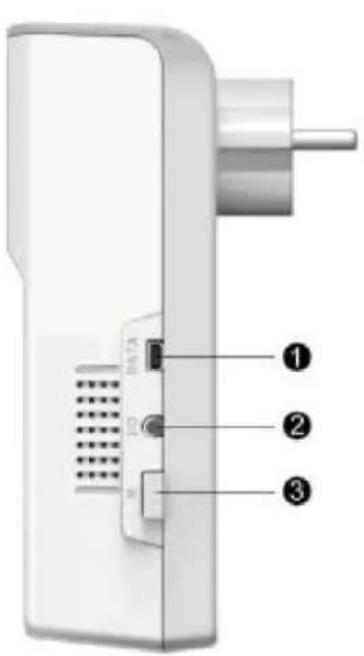

1.3 Beskrivelse av kontakten

NOTE! Data porten skal kun brukes av leverandørens service personell.

1. Standard 3.5mm kobling. Monteres i posisjon 2. bilde 1
2. Temperatur sensor

1.4 Lyssignaler og varseltone

Signal	Modus	Status
PowerGrønt lys	AV	Ingen ekstern strømforsyning
	PÅ	Ekstern strømforsyning OK
GSMBlått lys	AV	- Ingen SIM kort- Ugyldig SIM kort- SIM PIN kode er ikke deaktivert- Kontaktens hovedstrømbryter er i OFF posisjon
	Blinker	Søker etter nettverk
	PÅ	Tilkobling til nettverket er vellykket
OutputRødt lys	PÅ	Kontaktens strømuttak er PÅ
	AV	Kontaktens strømuttak er AV
Varseltone(Default: AV)	One time	The socket outlet changed power supply mode.
	Mange"BEEP"	Kontakten mistet ekstern strømforsyning
	Langt"BEEP"	- Kontakten har koblet til nettverket- Kontakten er vellykket tilbakestilt til fabrikkoppsett

NOTE! Varseltonen kan aktiveres/deaktivers med SMS kommando (ref. kapittel 3.9).

Kapittel 2

Quick start

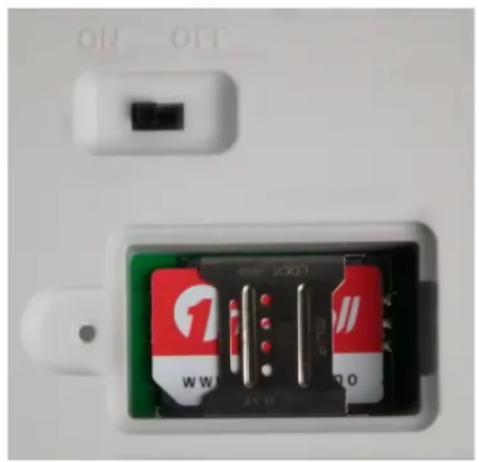

2.1 Montering av SIM kort og temperatursensor (Nb! Egen bruksanvisning for Hyttestyrings abonnement).

• Sett kontaktens hovedstrømbryter i OFF posisjon.

• Skru løs skruen på "SIM" dekselet bak på kontakten. (Ref. posisjon 8. bilde 1)

• Skyv metall holderen til åpen posisjon, plasser deretter SIM kortet i metall holderen og skyv den deretter tilbake til låst posisjon. (Husk å plasser SIM kortet med det skrå hjørnet mot kontaktens tilsvarende spor og med den gull fargede chipen ned).

• Skru fast "SIM" dekselet.
• Monter temperatursensoren i I/O porten. (Ref. posisjon 2. bilde 1).
• Sett kontaktens hovedstrømbryter i ON posisjon.

■ M knappen og telefonanrop kan kun benyttes til å skru AV/PÅ kontakten.

• Hold M knappen inne i ca 1 sekund.
• Ring kontaktens telefonnummer på vanlig måte. Etter kort stund vil du høre et opptatt signal, dette bekrefter utført kommando (hvis kontakten allerede er PÅ vil den skru AV eller motsatt). En SMS bekreftelse vil deretter bli sendt til Master bruker.

- SMS kommandoer vil kun være mulig etter synkronisering og registrering av brukere. (Ref. kapittel 2.3 / 2.4 / 3.1)

- Ved å sette kontaktens hovedstrømbryter i OFF posisjon vil SMS, M knapp og telefonanropstyrt kontroll være deaktivert.

NOTE!

- Hvis ikke GSM lyssignalet er konstant PÅ vil det si at SIM kortet eller nettverk signalet ikke virker som det skal. Alle funksjoner utenom M knappen vil ikke fungere.

• Verifiser GSM nettverk signalet før GSM MINI settes i bruk. Svakt nettverk signal kan påvirke kontaktens funksjonalitet og pålitelighet.
• Hvis kontakten brukes for første gang eller flyttes til nytt område anbefaler vi å sende test kommando for å verifisere at kontakten fungerer normalt.

2.3 Registrer Master bruker

Metode

Brukeren må sende følgende SMS kommando fra han/hennes mobiltelefon (dette telefonnummeret blir lagret som Master) for å:

Registrere ny Master: #00#

😊 Vellykket SMS bekreftelse

Velkommen til din GSM MINI GSM kontakt!

Ditt passord er: 1234

NOTE! Hvis kontakten brukes for første gang må passordet endres til et nytt personlig passord. Ditt nye passord må være et 4-sifret tall.

Metode

Master sender følgende SMS kommando for å:

Endre originalt passord:

04#1234#NyttPassord

2.4 Synkroniser tid og dato

NOTE! Hvis kontakten brukes for første gang eller har blitt gjenopprettet til fabrikkoppsett må Master bruker synkronisere tid og dato. Hvis ikke vil GSM MINI bruke forhåndsprogrammert informasjon fra 00:00:00, 1/1/2004.

Metode

Master sender følgende SMS kommando for å:

Synkronisere tid og dato:

152#SIMKortNummer

SIM kort nummeret er et 20-sifret tall tilhørende SIM kortet til GSM MINI.

😊 Vellykket SMS bekreftelse

Kontaktens klokkeslett er: ÅÅÅÅ/MM/DD TT:MM

12345

67891

01112

13140

2.5 Kommando for AV/PÅ funksjon

Metode

Metode 1: Hold M knappen inne i ca 1 sekund.

Metode 2: Ring kontaktens telefonnummer på vanlig måte.

Metode 3: Master sender følgende SMS kommando for å:

Skru kontakten PÅ: #01#

Skru kontakten AV: #02#

😊 Vellykket SMS bekreftelse

Status: AV/PÅ

Temp:***

Temperatur kontroll: Aktivert/Deaktivert

Kalender funksjon: Aktivert/Deaktivert

Forsinkelses funksjon: Aktivert/Deaktivert

2.6 Alarm ved endring i ekstern strømforsyning

Ekstern strøm spenning endres:

GSM MINI sender en SMS alarm til Master når kontaktens eksterne strømforsyning endres. En "BEEP" varseltone vil også høres (hvis aktivert ref. kapittel 3.9).

Brudd i ekstern strømforsyning:

Hvis GSM MINI frakobles eller utsettes for strømbrudd vil alle funksjoner, SMS kommandoer, telefonanrop styrt kommando og M knappen bli deaktivert. GSM MINI vil sende en SMS alarm til Master "Kontaktens hovedstrømforsyning er brutt. Temp:***

Gjenoppta tidligere drift:

Når ekstern strømforsyningen gjenopptas vil GSM MINI sende en SMS alarm til Master "Kontaktens hovedstrømforsyning er gjenopprettet. Status: AV/PÅ Temp:***

Når strømmen er gjenopprettet vil kontakten fortsette på tidligere status. For eksempel hvis kontaktens status før strømbruddet var PÅ vil kontaktet skru seg automatisk PÅ.

Kapittel 3

Avanserte innstillinger

3.1 Registrer brukere

3.1.1 Bruker autorisasjons nivå

Alle funksjoner og innstillinger på GSM MINI kan programmeres ved hjelp av enkle SMS kommandoer. Det finnes to ulike bruker nivåer:

Master:

Kun Master har tilgang til alle funksjoner. For å registrere ny Master må han/hennes mobiltelefonnummer registreres i kontaktens internminne. Kun 1 Master kan registreres. Ny Master kan endres med en enkel SMS kommando.

Familie:

Opptil 4 Familie brukere kan være registrert samtidig. Familie bruker har kun tilgang til kontaktens AV/PÅ funksjon. Ny Familie bruker kan endres med en enkel SMS kommando.

Uregistrerte telefonnummer blir avvist med en SMS bekreftelse "Beklager, du er ikke godkjent som bruker av denne kommandoen".

3.1.2 SMS kommandoene

■ Master bruker SMS kommando format:

Kode#Innhold

■ Familie bruker SMS kommando format:

- GSM MINI kontakten vil automatisk sende en SMS bekreftelse til Master og Famile bruker sin mobiltelefon ved vellykket/mislykket kommando. Master mottar også bekreftelse på kommandoer utført av Familie bruker.

3.1.3 Registrer Master bruker

Hvis kontakten brukes for første gang eller er gjenopprettet til fabrikkoppsett må nytt Master nummer registreres i GSM MINI internminne.

Metode

Brukeren må sende følgende SMS kommando fra han/hennes mobiltelefon (dette telefonnummeret blir lagret som Master) for å:

Registrere ny Master: #00#

😊 Vellykket SMS bekreftelse

Velkommen til din GSM MINI GSM kontakt!

Ditt passord er: 1234

GSM MINI må gjenopprettes til fabrikkoppsett for så å registrere ny Master (ref. kapittel 3.1 / 3.11). Ved gjenopprett fabrikkoppsett vil all registrert informasjon slettes. Inkludert Familie brukere.

😊 Vellykket SMS bekreftelse

Vellykket registrering av nytt Master nummer.

3.1.5 Registrer Familie bruker

Opptil 4 Familie brukere kan være registrert samtidig. Familie brukere er kun autorisert til å benytte kontaktens AV/PÅ funksjon. Familie brukere må alltid huske passordet. Hold Passordet hemmelig.

Metode

Master sender følgende SMS kommando for å:

Registrer ny Familie bruker:

06#FamilieNummer

Registrer flere Familie brukere:

Vellykket registrering av familiebruker

3.1.6 Sjekk Familie brukeres nummer

Les kapittel 3.10

3.1.7 Slett Familie bruker

Metode

Master sender følgende SMS kommando for å:

Slett Familie bruker:

113#FamilieNummer

Slett Familie brukere:

Slett alle Familie brukere: #113#

😊 Vellykket SMS bekreftelse

Familie bruker er slettet / Familie brukere er slettet

Brukernummeret eksisterer ikke

3.2 Skru kontakten AV/PÅ

Når GSM MINI er PÅ vil den gi strøm til elektriske apparater som er koblet til. Når strømmen er PÅ vil den røde signal lampen lyse konstant.

3.2.1 Skru kontakten AV/PÅ med SMS

Metode

Master sender følgende SMS kommando for å:

Skru kontaktens strømuttak PÅ:

01

Skru kontaktens strømuttak AV:

02

Forsinkelses funksjon: Aktivert/Deaktivert

3.2.2 Skru kontakten AV/PÅ med M knapp

Hold M knappen inn i ca 1 sekund. Det røde signal lyset vil indikere om kontakten er AV eller PÅ.

😊 Vellykket SMS bekreftelse

Status: AV/PÅ

Temperatur kontroll: Aktivert/Deaktivert

Kalender funksjon: Aktivert/Deaktivert

Forsinkelses funksjon: Aktivert/Deaktivert

3.2.3 Skru kontakten AV/PÅ med telefonanrop

Når Master ringer telefonnummeret SIM kortet montert i GSM MINI vil strømmen automatisk blir skrudd AV/PÅ. Hvis status ved anrop er PÅ vil kontakten skru seg AV og motsatt.

Etter kort tid vil det høres et opptattsignal og anropet blir avsluttet. En SMS bekreftelse blir sendt til Master sin mobiltelefon.

😊 Vellykket SMS bekreftelse

Status: AV/PÅ

Temperatur kontroll: Aktivert/Deaktivert

Kalender funksjon: Aktivert/Deaktivert

Forsinkelses funksjon: Aktivert/Deaktivert

Metode

Master sender følgende SMS kommando for å:

Aktiver telefonanropstyrt AV/PÅ funksjon: #18#1#

Deaktiver telefonanropstyrt AV/PÅ funksjon: #18#0#

😊 Vellykket SMS bekreftelse

Aktivert telefonanropstyrt AV/PÅ funksjon / Deaktivert telefonanropstyrt AV/PÅ funksjon

• GSM MINI kan programmers til å forsinke strøm AV/PÅ funksjon. Forsinkelsen settes i antall minutter. Maks 720 minutter.
• Når Forsinkelses funksjonen er aktivert vil kalender funksjonen midlertidig (avhengig av antall programmerte minutter) være ute av drift.
• Når kontakten er programmert til å skru PÅ när nedtellingen er fullført, men kontakten allerede er skrudd PÅ när kommandoen sendes, vil den automatisk skru AV for å skru PÅ igjen när nedtellingen er fullført. Hvis kontakten er skrudd AV när kommandoen sendes vil den forbli AV til nedtellingen er fullført for så å skru PÅ.

Når nedtellingen er fullført og funksjonen er aktivert vil Master motta SMS bekreftelse:

😊 Vellykket SMS bekreftelse

Status AV/PÅ

Forsinkelses funksjon: Deaktivert

Metode

Master sender følgende SMS kommando for å:

Aktiver forsinkelse PÅ etter antall minutter: #138#1#Minutter#

Aktiver forsinkelse AV etter antall minutter: #138#0#Minutter#

Antall minutter må settes mellom 0 - 720

Hvis antall minutter settes til 0 vil funksjonen ikke tre i kraft. Kontaktens status forblir uendret.

😊 Vellykket SMS bekreftelse

Status AV/PÅ

Output vil skru AV/PÅ etter *** minutter

3.4 Kalender funksjon strøm AV/PÅ

3.4.1 Aktiver kalender funksjon

GSM MINI kan programmeres til å skru AV og PÅ etter definert dag og klokkeslett.

forhåndsprogrammerte innstillinger som kalender, forsinkelse og/eller temperatur kontroll blir automatisk deaktivert. Imidlertid vil parameterne lagres i GSM MINI internminne til kontakten gjenopprettes til fabrikkoppsett (ref. kapittel 3.11), eller funksjonene blir omprogrammert.

Metode

Master sender følgende SMS kommando for å:

Aktiver kalender funksjon: #128#1#

😊 Vellykket SMS bekreftelse

Kalender kontroll: Aktivert

Dag, StartTid – SlutTid

3.4.2 Programmer kalender funksjonens dag og tid

Etter at dag og tids innstillinger er vellykket registrert i GSM MINI internminne vil parameterne blir lagret helt til kontakten blir gjenopprettet til fabrikkoppsett eller funksjonen blir omprogrammert.

Husk å aktiver funksjonen før den tas i bruk. (Ref. kapittel 3.4.1)

Metode

Master sender følgende SMS kommando for å:

Sett dag og tidsinnstillinger for kalender funksjon:

129#Dag#StartTid#SluttTid

- Dag settes med et 1-sifret tall mellom 0 – 8. Tabellen viser korresponderende tall og dag.

Tall	Korresponderende dag
0	Hver dag
1	Mandag
2	Tirsdag
3	Onsdag
4	Torsdag
5	Fredag
6	Lørdag
7	Søndag
8	Mandag til fredag

• StartTid og SluttTid består av et 4-sifret tall (TimeTime:MinuttMinutt) og går etter et 24 timers døgn. StartTid og SluttTid må være innenfor samme dag og SluttTid senere en StartTid.
• Kontaktens strømuttak vil skru PÅ ved StartTid og AV ved SluttTid.
• Eksempel 1: #129#1#000#2130# betyr at kontakten skrur PÅ ved midnatt og AV 21:30 samme kveld.
• Eksempel 2: #129#8#0700#2300# betyr at kontakten skrur PÅ Mandag til Fredag morgen 07:00 og AV mandag til fradag kveld 23:00.

😊 Vellykket SMS bekreftelse

Kalender kontroll: Aktivert/Deaktivert

Dag, StartTid – SlutTid

3.4.3 Deaktiver kalender funksjon

Metode

Master sender følgende SMS kommando for å:

Deaktiver kalender funksjon:

128#0

😊 Vellykket SMS bekreftelse

Kalender kontroll: Deaktivert

Dag, StartTid – SluttTid

3.5 Automatisk strøm AV/PÅ med temperatur kontroll

3.5.1 Aktiver automatisk temperatur kontroll

• For at GSM MINI skal kunne automatisk kontrollere kontaktens strømuttak etter temperaturmålinger må temperatursensoren monteres i I/O porten.
• Så lenge kalender og forsinkelses funksjonen er deaktivert vil GSM MINI automatisk skru AV/PÅ strømuttaket etter programmerte temperatur verdier.
• Hvis kalender eller forsinkelses funksjonen er aktivert samtidig med automatisk temperatur kontroll vil temperatur kontrollen kun være aktiv når kontakten skrues PÅ av kalender eller forsinkelses funksjonen.
• Eksempel: Hvis GSM MINI brukes sammen med en varme oven og kontakten

programmeres synker lavere en 20° programmeres GSM MINI 09:00 og AV klokken skru seg AV og PÅ etter – 22:45 hver dag.

med en temperaturkontroll til å skru PÅ når temperaturen og skru AV igjen når temperaturen overstiger 28°. Samtidig med en kalender funksjon som settes til å skru PÅ klokken 22:45 hver dag. I et slikt tilfelle vil GSM MINI automatisk definerte temperatur verdier mellom klokken 09:00

Metode

Master sender følgende SMS kommando for å:

Aktiver automatisk temperatur kontroll: #159#1#

😊 Vellykket SMS bekreftelse

Status AV/PÅ

Temperatur kontroll: Aktivert

Temp:**

Mode: Varme/Kjøling

Range: LavTemp - HøyTemp

3.5.2 Programmer temperatur verdier for automatisk AV/PÅ funksjon

Etter vellykket registrering av temperatur verdier i GSM MINI internminne, vil parameterne bli lagret inntil kontakten gjenopprettes til fabrikkoppsett eller funksjonen omprogrammeres.

Husk å aktiver kommandoen før den tas i bruk. (Ref. kapittel 3.5.1).

Metode

Master sender følgende SMS kommando for å:

Sett temperatur verdier for automatisk temperatur kontroll: #159#Mode#LavTemp#HøyTemp#

■ Mode er en kontroll modus.
■ For kjøling Mode = 1 | For varme Mode = 0
- Range: LavTemp og HøyTemp er temperatur verdiene du ønsker. Verdiene kan settes fra -10° til +50°.
- Hvis veriden til LavTemp er lik med HøyTemp vil kontakten holde en konstant temperatur. For eksempel hvis; LavTemp=20 – HøyTemp=20, så vil kontakten holde romtemperaturen til 20° grader.
■ Temperatur verdiene angis i Celsius.
- Eksempel 1. Hvis GSM MINI kobles sammen med en varme ovn: Sett kommando #159#0#10#20#. Hvis romtemperaturen nå synker til 7° vil kontakten automatisk skru PÅ. Derimot hvis romtemperaturen stiger til 24° vil kontakten automatisk skru AV.

- Eksempel 2. Hvis GSM MINI kobles sammen med en kjøler: Sett kommando #159#1#10#20#. Hvis romtemperaturen nå stiger til 24° vil kontakten automatisk skru PÅ. Derimot hvis romtemperaturen synker til 7° vil kontakten automatisk skru AV.

😊 Vellykket SMS bekreftelse

Status AV/PÅ

Temperatur kontroll: Aktivert/Deaktivert

Temp:**

Mode: Varme/Kjøling

Range: LavTemp - HøyTemp

3.5.3 Deaktiver automatisk temperatur kontroll

Metode

Master sender følgende SMS kommando for å:

Deaktiver automatisk temperatur kontroll: #159#0#

😊 Vellykket SMS bekreftelse

Status AV/PÅ

Temperatur kontroll: Deaktivert

Temp:**

Mode: Varme/Kjøling

Range: LavTemp – HøyTemp

3.6 Temperatur alarm

3.6.1 Over/under temperatur alarm

Hvis temperaturen passerer programmert verdi, vil GSM MINI sende en SMS alarm til Master sin mobiltelefon.

Denne funksjonen avhenger av temperatursensor og innstillinger.

Metode

Master sender følgende SMS kommando for å:

Aktiver over/under temperatur alarm: #170#1#

😊 Vellykket SMS bekreftelse

Temperatur alarm: funksjon aktivert

Min. temp.: 20

Maks temp.: 30

Metode

Master sender følgende SMS kommando for å:

Sett temperatur verdi for over/under temperatur alarm: #170#MinTemp#MaksTemp#

• MinTemp og MaksTemp er verdiene alarmen baseres på for å sende alarm når de passeres. Temperatur verdiene kan settes fra mellom -10° til +50° Celsius.
  ■ Default MinTemp = 20° | MaksTemp = 30°

Metode

Master sender følgende SMS kommando for å:

Deaktiver Over/under temperatur alarm: #170#0#

😊 Vellykket SMS bekreftelse

Temperatur alarm: funksjon deaktivert

Min. temp.: 20

Maks temp.: 30

3.6.2 Hurtig temperatur endring alarm

Et tidsrom og temperatur verdi kan programmeres. GSM MINI baserer seg på denne informasjonen for å sende en SMS alarm til Master sin mobiltelefon hvis temperaturen synker under eller stiger over registrert temperatur verdi innenfor det angitte tidsrommet.

Denne funksjonen avhenger av temperatursensor og innstillinger.

Metode

Master sender følgende SMS kommando for å:

Aktiver Hurtig temperatur endring alarm:

160#1

😊 Vellykket SMS bekreftelse

Hurtig temperatur endring: funksjon aktivert

Delta: 2

Tid: 1 minutter

Metode

Master sender følgende SMS kommando for å:

Sett tidsrom og temperatur for Hurtig temperatur endring alarm: #160#Temp#Tid#

Temp er temperatur verdien som alarmen baseres på. Verdien settes mellom +1° til +50° Celsius. Tid er tidsrommet temperaturen kan synke/stige før alarmen går. Verdien settes mellom 1 - 300 minutter. Default temp = 2° | Default tid = 1

😊 Vellykket SMS bekreftelse

Hurtig temperatur endring: funksjon aktivert

Delta: 10

Tid: 3 minutter

Metode

Master sender følgende SMS kommando for å:

Deaktiver Hurtig temperatur endring alarm:

160#0

😊 Vellykket SMS bekreftelse

Hurtig temperatur endring: funksjon deaktivert

Delta: 10

Tid: 3 minutter

- Eksempel 2. Kontaktens hovedstrømforsyning er gjenopprettet.

Status ON

Temp: 12°

Metode

Master sender følgende SMS kommando for å:

Aktiver alarm ved endring i ekstern strømforsyning: #12#1#

Deaktiver alarm ved endring i ekstern strømforsyning: #12#0#

😊 Vellykket SMS bekreftelse

Aktiver/Deaktiver SMS ved endring i kontaktens hovedstrømforsyning

3.9 Varseltone

En "BEEP" varseltone vil gi lyd hvis kontaktens status endres. For eksempel ved svingninger i strømspenningen.

Metode

Master sender følgende SMS kommando for å:

Aktiver varseltone: #19#1#

Deaktiver varseltone: #19#0#

😊 Vellykket SMS bekreftelse

Sjekke kontakten operasjons status: #07#

😊 Vellykket SMS bekreftelse med kontaktens nåværende status

Nummer, Nummer

Status AV/PÅ

Temp:**

😊 Vellykket SMS bekreftelse med kontaktens interne strømuttak nåværende status

Status: AV/PÅ

Temp:**

Metode

Master sender følgende SMS kommando for å:

Sjekke automatisk forsinkelse strøm AV/PÅ funksjon: #138#

😊 Vellykket SMS bekreftelse

Status: AV/PÅ

Output vil skru på etter *** minutter

Metode

Master sender følgende SMS kommando for å:

Sjekke Kalender funksjon status: #128#

😊 Vellykket SMS bekreftelse

Kalender funksjon: aktivert/deaktivert

Dag, StartTid – SlutTid

Metode

Master sender følgende SMS kommando for å:

Sjekke automatisk temperatur kontroll status: #159#

😊 Vellykket SMS bekreftelse

Status: AV/PÅ

Sjekke hurtig temperatur endring funksjon: #160#

😊 Vellykket SMS bekreftelse

Hurtig temp. endring funksjon: aktivert/deaktivert

Delta:**

Tid:** minutter

Metode

Master sender følgende SMS kommando for å:

Sjekke over/under temperatur alarm: #170#

😊 Vellykket SMS bekreftelse

Temperatur alarm funksjon: aktivert/deaktivert

Min temp.: **

Maks temp.: **

Hvis Master mottar SMS "Temperatursensor er koblet fra" betyr det at temperatursensoren enten er koblet fra I/O porten eller har redusert kommunikasjon med GSM MINI.

3.11 Gjenopprett fabrikkoppsett

• Denne funksjonen tilbakestiller alle programmerte funksjoner og innstillinger til originale verdier, inkludert registrerte Master og Familie brukere.
• Hvis funksjoner eller innstillinger ikke fungerer som de skal eller et problem ikke løses på vanlig måte kan det hjelpe å gjenopprette fabrikkoppsett.

NOTE! Denne funksjonen må brukes med forsiktighet. All informasjon på GSM MINI internminne slettes.

Metode

Metode 1. Hold M knappen inne i ca 5 sekunder.

Metode 2. Master sender følgende SMS kommando for å:

Gjenopprett fabrikkoppsett: #08#

😊 Vellykket SMS bekreftelse

Vellykket gjenopprettelse av fabrikkoppsett.

En "BEEP" varseltone vil høres när kontakten er gjenopprettet til fabrikkoppsett (hvis aktivert ref. kapittel 3.9).

Kapittel 4 Vedlikehold

• Hvis GSM MINI ikke brukes på en stund, bør kontakten kobles fra den eksterne strømforsyningen og hovedstrømbryteren settes i OFF posisjon.
• GSM MINI må kun lagres og brukes i områder med et klima som ligger innenfor spesifikasjonene i denne bruksanvisningen.
• Prøv å hold kontakten utenfor typiske områder med høy luftfuktighet. Slik som baderom og terasser. GSM MINI må ikke utsettes for vann eller annen væske. Dette vil medføre skade.
• Ikke bruk alkohol eller løsemidler til å rengjøre kontakt eller temperatursensor. Bruk en lett fuktig og myk klut.
• Kontaktens kabinett må aldri åpnes. (dette betinger ikke "SIM" dekselet bak på kontakten). Hvis kontakten ikke virker som normalt, anbefaler vi å lese gjennom vår veiledning for feilsøk, som finnes i denne bruksanvisningen.
  Hvis problemet forsetter må profesjonelt vedlikeholdspersonell kontaktes: [e-mail] / [e-mail].

Kapittel 5

Veiledning for feilsøk

No	Feil	Mulig årsak	Mulig løsnin
1	Grønt Power lyssignal er konstant AV.	Ingen ekstern strømforsyning.	Sjekk ekstern strømforsyning.
2	Blått GSM lyssignal er konstant AV.	- Finner ikke eller kan ikke identifisere SIM kort.- Kontaktens hovedstrømbryter er i OFF posisjon.	- SIM kort er ikke riktig montert.- Ugyldig SIM kort.- Utenlandsk SIM kort.- Sett kontaktens hovedstrømbryter i ON posisjon.
3	Kontaktens strømuttak kan ikke kontrolleres med M knappen.	- Ingen ekstern strømforsyning.- Kontaktens hovedstrømforsyning er i OFF posisjon.	- Sjekk GSM MINI eksterne strømforsyning.- Sett kontaktens hovedstrømbryter I ON posisjon.
4	Ingen funksjoner virker, men alle lyssignaler er konstant PÅ.	- Anrop-ID er ikke aktivert.- SIM kort konto er innaktiv.- GSM MINI SIM kort PIN kode er aktiv	- Aktiver anrop-ID.- Sjekk SIM kort konto.- Deaktiver GSM MINI SIM kort PIN kode.- Kontakt din telefonoperatør.
5	Kontakten reagerer ikke på noen kommandoer.	GSM MINI fungerer ikke optimal.	Skru hovedstrømbryteren til OFF posisjon, ta ut og sjekk SIM kortet og gjenopprett fabrikkoppsett..
6	Etter at GSM MINI er skrudd på blinker det blå GSM lyssignalet.	Svakt/ingen eller opptatt nettverk.GSM MINI SIM kort PIN kode er aktiv.	Hvis mobiltelefonen din også viser et svakt nettverk kan det hjelpe å flytte kontakten til et annet område.Deaktiver SIM PIN kode
		Ugyldig SIM kort. Kontakt din telefonoperatør.
7	Master bruker er allerede registrert.	Master er allerede registrert i GSM MINI internminne.	- Endre Master nummer (Ref kapittel 3.1.4).- Gjenopprett fabrikkoppsett (Ref kapittel 3.11).
8	Ugyldig format. Sjekk og prøv igjen.	Feil kommando format.	Les bruksanvisningen.
9	Beklager, du er ikke godkjent som bruker av denne kommandoen	Feil eller uregistrerte bruker opplysninger.	Bruk Master mobiltelefon til å slette, endre og legge til nye bruker opplysninger.

NOTE! Hvis problemet ikke løses med denne veiledningen, må det kontaktes profesjonelt servicepersonell hos din lokale forhandler eller produsent: [e-mail] / [e-mail]

Kapittel 6

Tekniske spesifikasjoner

Ekstern strømforsyning: 110\~230V/50HZ, CEE 7/7 hybrid Schuko/French plug

Fuktighet: 10 - 90%, uten kondens

Kommunikasjonsprotokoll: GSM PHASE 2/2+ (inkludert data)

Datagrensesnitt: GSM SIM 1.8V/3.0V kontakt

Temperatursensor: -10^ +50^

GSM nettverk: EGSM900, DCS1800

Kapittel 7

SMS kommando liste

Kategori	Funksjon	Kommando
Dato og klokkeslett	Synkroniser kontaktens dato og klokkeslett	#152#SIMKortNummer #
Registrer brukere	Registrer en Master bruker	#00#
	Endre Master bruker	#14#NyttTelefonnummer#
	Registrer Familie bruker	#06#Telefonnummer#
	Registrer flere Familie brukere	#06#Telefonnummer ##Telefonnummer# ...
	Slett Familie bruker	#113#Telefonnummer #
	Slett flere Familie brukere	#113#Telefonnummer##Telefonnummer#
	Slett alle Familie brukere	#113#
Skru kontakten AV/PÅ	Master skrur kontaktens strøm PÅ	#01#
	Master skrur kontaktens strøm AV	#02#
	Familie bruker skrur kontaktens strøm PÅ	#01#Password#
	Familie bruker skrur kontaktens strøm AV	#02#Password#
	Aktiver skru kontaktens strøm AV/PÅ med	#18#1#
	telefonanrop
	Deaktiver skru kontaktens strøm AV/PÅ med telefonanrop (Default)	#18#0#
Forsinkelses kontroll	Skru kontaktens strøm PÅ etter... minutter (max 720 min)	#138#1#Minutes#
	Skru kontaktens strøm AV etter... minutter (max 720 min)	#138#0#Minutes#
Kalender kontroll	Aktiver kalender funksjon	#128#1#
	Sett dato og klokkeslett for kontakten å skru PÅ/AV strømmen	#129#Dag#KlokkeslettPå#KlokkeslettAv#
	Deaktiver kalender funksjon	#128#0#
Temperatur kontroll	Aktivert automatisk styrt strøm AV/PÅ etter temperaturverdier	#159#1#
	Sett temperaturverdier for automatisk styrt strøm AV/PÅ	#159#Modus#LavTemp#HøyTemp# For info om "modus" les kapittel 3.5.2
	Deaktivert automatisk styrt strøm AV/PÅ etter temperaturverdier	#159#0#
Over/under temperatur alarm	Aktiver over/under temperature alarm	#170#1#
	Sett temperaturverdier for alarm	#170#MinTemp#MaxTemp#
	Deaktiver over/under temperature alarm	#170#0#
Hurtig temperatur endring alarm	Aktivert hurtig temperatur endring alarm	#160#1#
	Sett Temperaturverdi og tidsrom	#160#Temp#Time#
	Deaktivert hurtig temperatur endring alarm	#160#0#
	Aktiver alarm ved endring i intern strømforsyning (Default)	#11#1#
	Deaktiver alarm ved endring i intern strømforsyning (Default)	#11#0#
Alarm ved endring i strømforsyning	Aktiver alarm ved endring i ekstern strømforsyning (Default)	#12#1#
	Aktiver alarm ved endring i ekstern strømforsyning (Default)	#12#0#
Varseltone	Aktiver varseltone	#19#1#
	Deaktiver varseltone (Default)	#19#0#
Sjekk status	Sjekk kontakten operasjons status	#07#
	Sjekk kontaktens strømuttak status	#000#
	Sjekk kontaktens strøm AV/PÅ forsinkelses innstillinger	#138#
	Sjekk timer innstillinger	#128#
	Sjekk temperatur kontroll innstillinger	#159#
	Sjekk hurtig temperature endring alarm innstillinger	#160#
	Sjekk over/under temperatur alarm innstillinger	#170#
Endre passord	Opprett nytt passord	#04#1234#NyttPassord#
Gjenopprett fabrikkoppsett	Reset kontakten	#08#

Notater

Mange takk for at du tok deg tid til å sette deg inn i kontaktens veiledning for rask og sikker bruk.

Ha en fin dag!

Hyttetorget AS

Kullerød Nord 13B, 3241 Sandefjord

E-post: [e-mail] • www.hyttetorget.no

SUPPORT: https://cms.hyttetorget.no/problemloser/

SUPPORT: [e-mail]

TELEFON: [phone]
