BRUKSANVISNING W15 Vera

1.1 Pakkens innhold 2
1.2 Stikkontakt instruksjon....3
1.3 Lys indikator....4
1.4 Varsel lyd 5
2.1 Installering av app....5
2.2 Oppsett av WiFi bruker 6
2.3 Registrering av enhet på app 7
2.4 Liste over enheter....8
2.5 Kontroller strøm....9
2.6 Temperatur innstillinger....10
2.7 Tidsinnstillinger 11
2.8 Alarminnstillinger (gjelder kun Vera W15-RF)...... 12
2.9 Tilbakestill til fabrikk innstillinger 13
3.0 Tekniske spesifikasjoner 13

1.1 Pakkens innhold

WiFi stikkontakt
(1 enhet)

1.2 Stikkontakt instruksjon

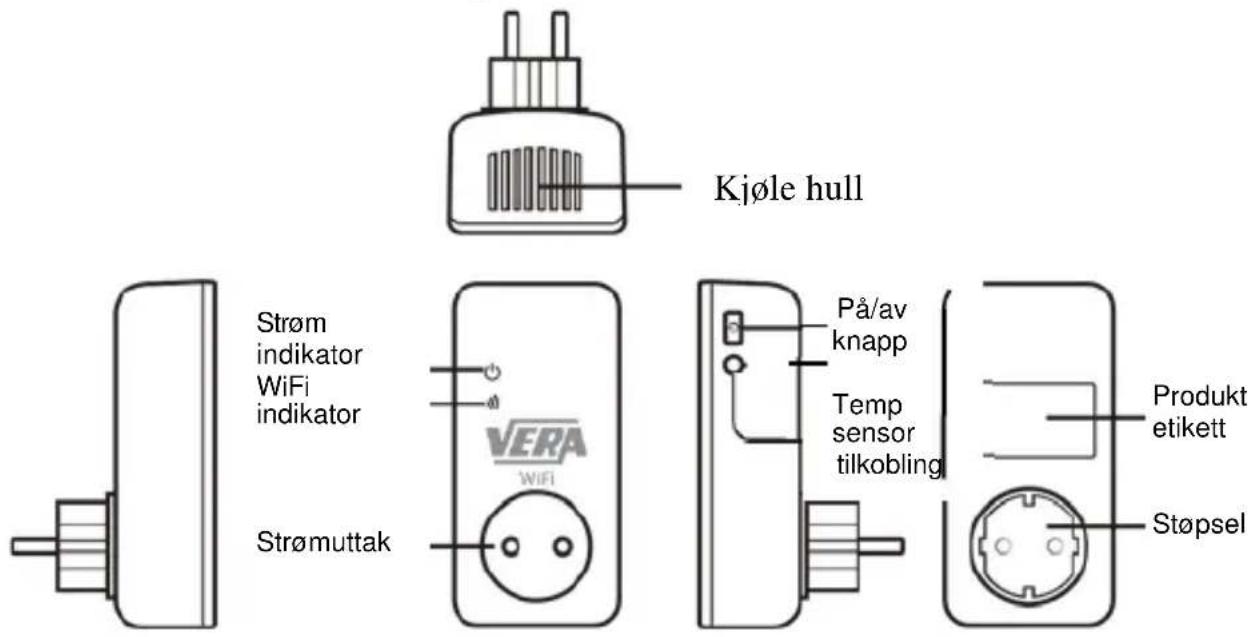

Figur 1: Vera-5 instruksjon

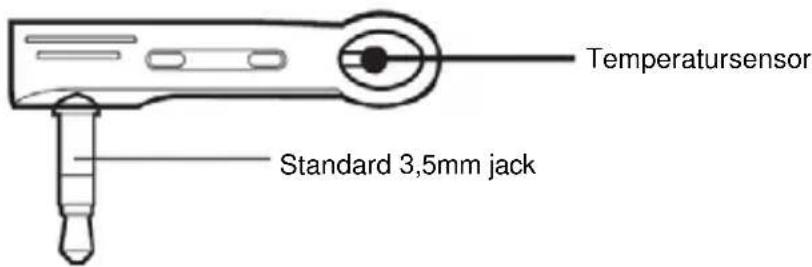

Figur 2: Temperatursensor instruksjon

1.3 Lys indikator

Modell	Indikator	Handling	Status
Vera-W15	Strømindikator	Slå av	Stikkontakt AV
		Konstant lys	Stikkontakt PÅ
	Trådløs indikator	Sakte blinking	Kobler til WiFi eller registrer på server.
		Sakte pulsering	Jobber i standby modus.
		Konstant lys i 3 sekunder	Tilbakestill til fabrikk instillinger
		Hurtig blinking	Behandler data

1.4 Varsel lyd

Ett kort pip	Trykk knapp på/av
Ett langt pip	Vellykket registrering av enheten på appen.Vellykket tilkobling til WiFi.
To korte pip	Forespørsel om registrering av enhet.Vellykket registrering på server.
Tre korte pip	Mislykket registrering på server.
Fem korte pip	Mislykket tilkobling til WiFi.

2.1 Installering av app

Last ned "Vera WiFi Plug" appen fra Google Play eller App Store og installer på din Android eller IOS smarttelefon. Alle operasjoner og innstillinger gjøres via appen.

---INFO---

Vi anbefaler at du leser igjennom bruksanvisninga minst en gang før du prøver å koble til

2.2 Oppsett av WiFi bruker

Koble smarttelefonen din til WiFi, W-15 registrerer automatisk samme nettverk telefonen din er tilkoblet.

1. Koble W-15 enheten til en stikkontakt. Vent til enheten piper fem ganger før du åpner appen.
2. Deretter trykk "+" ikonet i øverste høyre hjørne, gå så videre til "Set WiFi and register device".
3. På "Setting device's WiFi" skriver du inn nettverksnavnet, deretter skriver du nettverkspassordet, og trykker "CONNECT", da blir WiFi SSID og passordet lagret til W-15 enheten. Tilkoblingen kan ta opptil et par minutter.
4. Ved vellykket tilkobling til WiFi vil det komme et langt pip fra W-15 enheten.

2.3 Registrering av enhet på app

Bruk følgende metode for registrering av W-15:

1. Etter vellykket tilkobling til WiFi, ta W-15 enheten ut av stikkontakten og inn igjen.

Etter vellykket tilkobling til WiFi, ta W-15 enheten ut av stikkontakten og inn igjen. Etter to pip og LED lyset har begynt å pulsere trykker du på "Add device", skriv inn et navn til enheten og Mac adresse (hvis MAC adressen ikke dukker automatisk opp, finner du dette på produktetiketten). Trykk så "Add", det sender en tilkoblingsforespørsel til enheten.

1. Enheten vil pipe to ganger etter den har mottatt tilkoblingsforespørselen. Trykk W-15 enhetens "på" knapp inn i 1 sekund, enheten vil nå gi i fra seg et langt pip, dette betyr godkjent registrering. APPEN vil nå vise enheten.

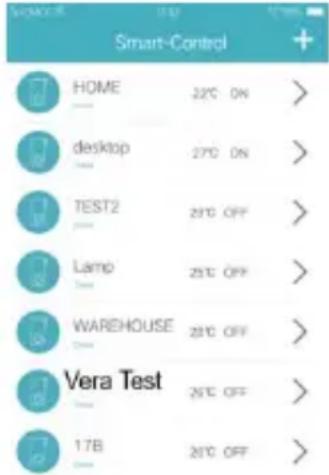

2.4 Liste over enheter

Når du åpner appen vil den nå automatisk vise registrerte enheter å oppdatere enhets status. Enheten vises på følgende måte:

“Enhets navn” “Enhets status” “Temperatur” “Strøm status ON/OFF” “Control mode”

• Enhets navn: Det registrerte navnet fra da enheten ble lagt til. Brukes for å skille mellom forskjellige enheter.
• Enhets status: Online: betyr at denne enheten er tilkoblet og kan kontrolleres med appen.
• Offline: Betyr at enheten ikke er tilkoblet og kan ikke kontrolleres med appen. Enheten går automatisk online neste gang den kobles til et nettverk.
• Temperatur: Viser temperaturen rundt enheten, oppdateres automatisk hvert 30 sekund.
  ● Power status: ON: Betyr at stikkontaktuttaket er på. OFF: Betyr at stikkontaktuttaket er av
• Control mode: Viser "T" eller "S" när enheten er under "temp" eller "schedule" kontroll. T: Betyr at støpselet er under "temperature" kontroll. S: Betyr at støpselet er under "schedule" kontroll.

2.5 Kontroller strøm

På "Power control" siden kan du fjernstyre på/av strømmen, utsette å skru strømmen på/av, du kan også legge til fjernkontroller og trådløse sensorer.

• "Power ON": Skru strømmen I stikkontakten på.
• "Power OFF": Skru strømmen I stikkontakten av.
• "Delay 1-3600 seconds turn off power": Skriv inn ønsket tid å velg dette alternativet for å skru på strømmen umiddelbart og skru av strømmen etter innstilt tid.
• "Delay 1-3600 seconds turn on power": Skriv inn ønsket tid å velg dette alternativet for å skru av strømmen umiddelbart eller skru på strømmen etter innstilt tid.
• "Pair auto control sensors": Bruk denne for å legge til en sensor som er kompatibel med stikkontakten. Når sensoren utløses, vil den aktivere "delay control function". Tidsinnstillingen vil være den samme som forrige innstilling. For eksempel: settes den på "delay" 30 sek "turn off power", vil stikkontakten automatisk slå seg på og av igjen etter 30 sek, neste gang sensoren utløses.
• "Pair remote control": Brukes for å legge til fjernkontroll. Fjernkontrollen kan brukes til å skru strømmen av og på og aktivere "delay control function".

2.6 Temperatur innstillinger

På "Temperature settings" siden kan du sette pluggen opp som termostat, eller sette pluggen til å automatisk gi beskjed när temperaturen er utenfor bestemte innstillinger.

- “Thermostat Control”: Kan aktivere pluggen som termostat, med de to følgende arbeidsmodus:

A. "Warming mode": Når temperaturen er høyere enn "Higher temp" skrus strømmen automatisk av. Når temperaturen er lavere enn "Lower temp" skrus strømmen automatisk på.
B. "Cooling mode": når temperaturen er høyre enn "Higher temp" skrus strømmen automatisk på. Når temperaturen er lavere enn "Lower temp" skrus strømmen automatisk av.

- “Temperature alarm”: Sett parameter for temperaturen, om temperaturen skulle bryte noen av grensene vil den automatisk gi beskjed.

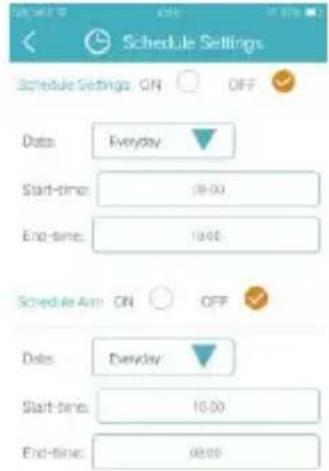

På "Schedule settings" siden kan du sette pluggen til å skru seg på/av automatisk ved bestemte tidspunkt.

• "Schedule Control": Automatisk skru på/av strøm I henhold til bestemte tider.
• "Schedule Alarm": Pluggen vil sette på alarm til bestemte tidspunkt.

2.8 Alarminnstillinger (gjelder kun Vera W15-RF)

På "Alarm settings" siden kan du justere alarm sensorer og trådløs sirene. Trådløs sensor og sirene kjøpes separat. Kun tilpassede sensorer kan tilkobles.

• Alarm: Når alarmen er på vil den gi beskjed og skru på den trådløse sirenen når sensoren utløses. Når alarmen er av, vil den ignorere signal fra sensoren.
• "Siren alarm": Når sirenen er på vil den gi høy lyd i fra seg umiddelbart. Skrudd av vil den skru lyden av umiddelbart.
• "Beeper alarm": Skrudd på vil pluggens innebygde "høyttaler" pipe I 10 sekunder när sensoren utløses. Skrudd av vil den ikke lage lyd, selv när sensoren utløses.
• Alarm sensor: Du kan legge til maks 10 sensorer. Skriv inn sensorens navn og trykk "Pair", etter den gir fra seg et pip utløs sensoren for å fullføre.

2.9 Tilbakestill til fabrikk innstillinger

Tibakestilling til fabrikk innstillinger fjerner enheten fra alle registrerte app brukere. Enheten trenger å legges til i appen igjen etter tilbakestilling. Trykk ned M knappen i 10 sekunder, enheten vil gi I fra seg et langt pip og tilbakestilles til fabrikk innstillinger.

4.0 Tekniske spesifikasjoner

Produkt størrelse: 125*60*80 mm (EU plugg)

WiFi protokoll: 802.11 b/g/n

Inngangseffekt: AC 110\~230V

Temperatur sensor rekkevidde: -10°C\~50°C

Indikator: Utgangseffekt og trådløst signal i blått.

Maksimal strømbelastning: 16A or 3600W

Strømforbruk: I avslått posisjon: 20Ma.

I påslått posisjon: 30Ma.

Kundesupport: [e-mail]

Web: www.hyttetorget.no

Ansvarlig produsent:

CLSF Ltd, Hong Kong
