BRUKSANVISNING QR1000X HUSQVARNA

2.5 Vedligeholdelse og rengøring

ADVARSEL!

Risiko for skader på mennesker eller apparat.

Sæt stikket til apparatet i stikkontakten.

Apparatet slås automatisk TIL, när det tilsluttes til stikkontakten.

1. Slå apparatet FRA ved at trykke på ON/OFF-tasten i 3 sekunder.

2. Slå apparatet TIL ved at trykke på ON/OFF-tasten.

Filteret bør skiftes hver 6. måned for at sikre, at det virker optimalt. Nyt filter med aktivt kul kan fås hos din lokale forhandler eller på websitet.

Delnummeret er trykt på plastposen.

5. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Takk for at du valgte dette Husqvarna-Electrolux-produktet. Vi har konstruert det for å gi deg perfekt ytelse i mange år, med innovativ teknologi som bidrar til å gjøre livet enklere – egenskaper som du kanskje ikke finner i ordinære produkter. Vi ber deg bruke noen minutter på å lese denne bruksanvisningen, slik at du kan få mest mulig ut av produktet.

Gå inn på nettstedet vårt for å:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.husqvarna-electrolux.se

Registrer produktet ditt for å få bedre service:

www.husqvarna-electrolux.se

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

⚠️ Advarsel/Forsiktig – Sikkerhetsinformasjon

i Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for personskader eller andre skaper som følge av feilaktig installasjon eller bruk. Ta alltid vare på instruksjonene på et tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og sårbare personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.
• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.

1.2 Generelt om sikkerhet

- Dette produktet er kun ment for bruk i husholdninger og liknende bruk som:

• Gårdshus; personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer

• Av gjester på hoteller, moteller, pensjonater og andre boligtyper

• Hold ventilasjonsåpningene i produktets kabinett eller i den innebygde strukturen fri for hindringer.

• Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere.
• Ikke ødelegg kjølemiddelkretsen.
• Ikke bruk elektriske apparater inne i skapet, hvis de ikke er av en type som anbefales av produsenten.

• Ikke bruk spylevann eller damp til å rengjøre produktet.

• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

• Ikke oppbevar eksplosive stoffer som spraybokser med brannfarlig drivgass i dette produktet.
• Om strømledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller likt kvalifiserte personer for å unngå skader.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Sørg for ikke å forårsake skade på elektriske komponenter (f. eks støpsel, nettkabel, kompressor). Ta kontakt med servicesenteret eller en elektriker for å endre de elektriske komponentene.
• Strømkabelen må ligge under nivået til støpselet.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

2.3 Bruk

ADVARSEL!

Fare for skade, brannskader, elektrisk støt eller brann.

- Typen lampe som brukes i dette produktet egner seg ikke til rombelysning

2.5 Stell og rengjøring

ADVARSEL!

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Dette produktet inneholder hydrokarbon i kjøleenheten. Vedlikehold og etterfylling av enheten må kun foretas av en kvalifisert person.
• Undersøk regelmessig avløpsrøret til kjøleskapet og rengjør om nødvendig. Hvis avløpet er blokkert, vil vann som har tinet samle seg i bunnen av produktet.

2.6 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern døren for å forhindre at barn og dyr blir stengt inne i produktet.
• Kjølemiddelkretsen og isolasjonsmaterialet til dette produktet er ozon-vennlig.
• Isolasjonsskummet inneholder brennbare gasser. Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Ikke forårsak skade på den delen av kjøleenheten som er nær varmeveksleren.

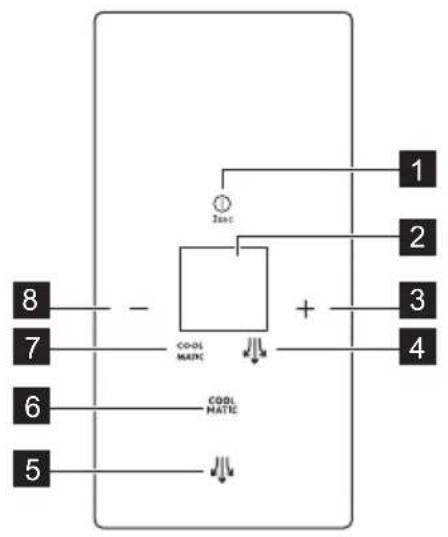

3. BETJENINGSPANEL

Det er mulig å endre en forhåndsdefinert lyd for knapper ved å holde plussknappen og minusknappen for

1 ON/OFF-knapp
2 Display
3 Temperatur, plussknapp
4 ExtraHumidity-indikator
5 ExtraHumidity-knapp
6 COOLMATIC-knapp
7 COOLMATIC-indikator
8 Temperatur, minusknapp

temperatur inne samtidig i 3 sekunder. Endringen kan tilbakestilles.

Display

A. Seksjonsindikator
B. ECO-modus

3.1 ON/OFF

Koble produktet til stikkontakten.

Produktet slår seg automatisk PÅ när det kobles til et strømuttak.

1. Slå AV produktet ved å trykke ON/OFF knappen i 3 sekunder.
2. Slå PÅ produktet ved å trykke ON/OFF knappen.

3.2 Temperaturregulering

Trykk på knappene for temperatur opp eller ned for å stille inn ønsket temperatur.

C. Temperaturindikator

Hvert kort trykk på tasten endrer temperaturen med 1 grad.

Kaldeste innstilling: +2 °C. Varmeste innstilling: +8 °C Når den maksimale eller minste temperaturen er innstilt, vil ikke flere trykk på knappene endre temperaturinnstillingen. Den hørbare lyden høres.

3.3 Aktiv modus

Aktiv modus slås automatisk av etter 30 sekunder.

3.4 COOLMATIC-funksjon

Hvis du skal legge inn en større mengde romtemperert mat, for eksempel etter at du har handlet, foreslår vi at du aktiverer COOLMATIC-funksjonen, slik at matvarene avkjøles raskere. Samtidig unngår du at matvarene som allerede oppbevares i kjøleskapet, blir oppvarmet.

Trykk på COOLMATIC for å aktivere denne funksjonen. COOLMATIC-indikatoren lyser.

Denne funksjonen stopper automatisk etter 6 timer.

Du kan deaktivere denne funksjonen när som helst ved å trykke på COOLMATIC. COOLMATIC-indikatoren slukkes.

3.5 ECO-modus

ECO-modus aktiveres hvis temperaturen settes til 4 °C.

Indikatoren for ECO-modus lyser när funksjonen er aktivert.

4. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

4.1 Oppbevaring av maten i et kjøleskap

Dekk til eller pakk inn maten, særlig hvis den har sterk lukt.

Plasser maten slik at luften kan sirkulere fritt rundt den.

Oppbevar maten på alle hyllene minst 20 mm fra bakveggen og 15 mm fra døren.

Dette er den ideelle temperaturen for å sikre god matlagring med minimalt energiforbruk.

Når du slår på produktet for første gang, er ECO-modus standard innstilling.

Hvis COOLMATIC- funksjonen er aktivert, blir ECO-modus deaktivert.

3.6 ExtraHumidity-modus

Hvis du trenger å øke fuktigheten i kjøleskapet, foreslår vi å aktivere ExtraHumidity-funksjonen.

1. For å slå på funksjonen, trykk ExtraHumidity.
   ExtraHumidity-indikatoren tennes.
2. For å deaktivere funksjonen, trykk ExtraHumidity knappen til ExtraHumidity indikatoren slås av.

3.7 Døren er åpen-alarm

Hvis døren blir stående åpen i et par minutter, aktiveres alarmen for åpen dør.

Når normale forhold er gjenopprettet (døren er lukket), stopper alarmen. Du kan deaktivere alarmen ved å trykke på en tilfeldig tast.

Når temperaturen settes til +2 °C, kan temperaturen inne i skuffene nærme seg 0 °C.

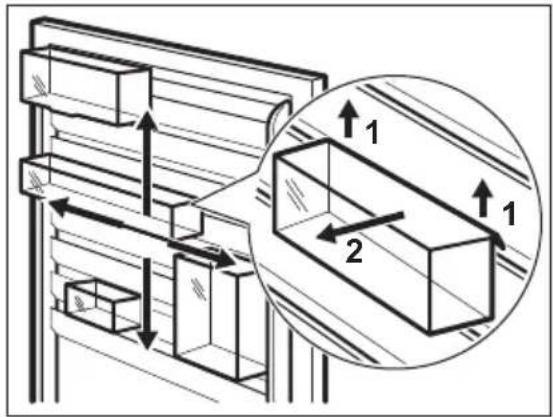

4.2 Plassere dørhyllene

Døren til produktet er utstyrt med skinner som gjøre det mulig å flytte hyller/beholderen i henhold til individuelle preferanser.

For å sette på plass skuffer/beholdere igjen:

1. Trekk gradvis hyllen/beholderen i pilenes retning til den løsner.

2. Plasser hyllen/beholderen i ønsket posisjon og sett den forsiktig inn på skinnene.

Plasser flaskene (med åpningen pekende fremover) i den forhåndsplasserte hyllen.

i

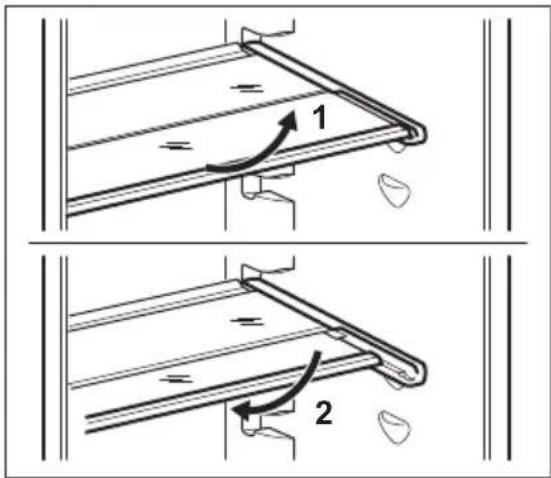

4.4 Bruker en sammenleggbar skuff

Dette produktet er utstyrt med en hylle som består av to deler. Den fremre halvdelen av hyllen kan plasseres under den andre halvdelen for å bedre utnytte plassen.

For å folde hyllen:

1. Ta forsiktig ut den fremre halvdelen.

2. Skyv den på den nedre skinnen og under den andre halvdelen.

Skuffen er plassert nede i kjøleskapet, rett over grønnsaksskuffene.

Den er egnet til å lagre ferske matvarer fordi temperaturen er lavere her enn i resten av kjøleskapet.

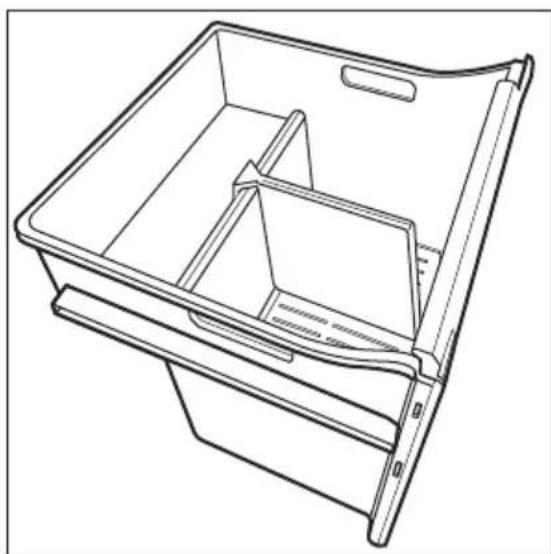

4.6 Stor uttrekksskuff

Skuffen er egnet for oppbevaring av frukt og grønnsaker.

Det ligger et brett i bunnen av skuffen slik at frukt og grønnsaker ikke skal komme i kontakt med fukt som kan oppstå i bunnflaten.

Alle delene i skuffen kan tas ut for rengjøring.

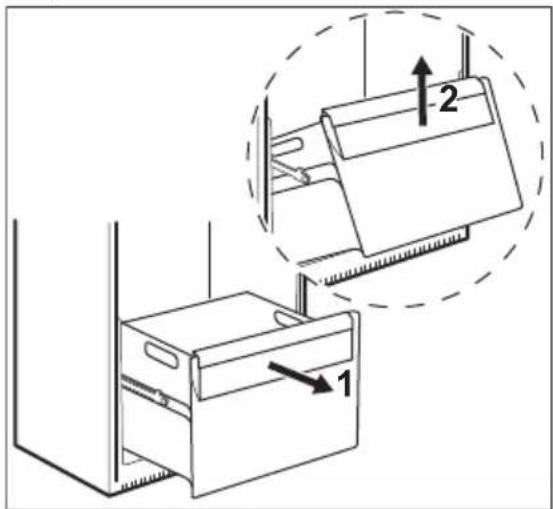

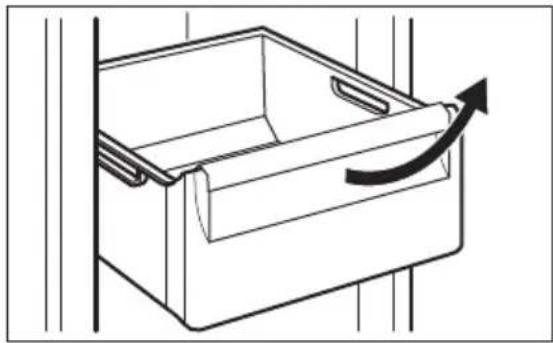

4.7 Ta ut skuffene

For å fjerne en skuff fra en seksjon:

1. Trekk skuffen ut til den stopper.
2. Når du har kommet til slutten av skinnen, løfter du fremsiden av skuffen litt opp og fjerner den fra produktet.

Følg trinnene ovenfor i omvendt rekkefølge for å sette skuffen i en beholder.

Den store nedre skuffen er utstyrt med teleskopskinner som forlenges utenfor produktet. For å fjerne denne skuffen:

1. Trekk skuffen ut til de teleskopiske skinnene forlenges helt ut.
2. Når skuffen kommer til enden av skinnene, vipper du den oppover og fjerner fra skinnene.

For å sette inn skuffen igjen:

1. Fullstendig forlengning av skinnene.
2. Løft forsiden på skuffen litt opp og sett den mellom skinnene.
3. Fest skuffen på teleskopskinnene.

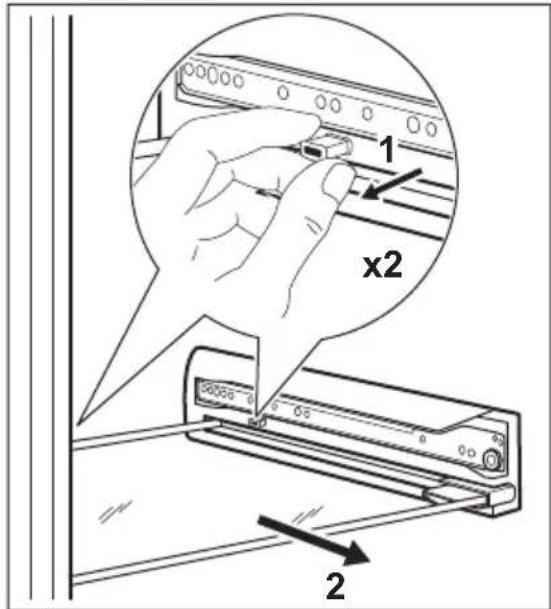

4.8 Fjerne glasshyllene

For å fjerne en glasshylle:

1. Fjerne omliggende skuffer (se «Fjerne skuffer»).
2. Trekk ut läsepinnene på begge sidene av hyllen (1).
3. Trekk glasshyllen utover (2).

Følg trinnene ovenfor i omvendt rekkefølge for å sette på plass glasshyllen.

FORSIKTIG!

Sørg for at du setter låsepinnene helt på plass.

4.9 PROFRESH PLUS (MultiAir)

Temperaturnivå og temperaturstabilitet er optimalisert for å gi best mulig matlagring.

Det er definert ulike temperaturområder for å optimalisere lagringsforhold for ulike typer varer (varmere temperatur øverst, kaldere temperatur nederst).

Gjenoppretting av den indre temperaturen etter åpning av døren er forbedret takket være det dynamiske kjølesystemet som genererer optimal luftgjennomstrømning.

Dette aktive kullfilteret absorberer ubehagelig lukt og opprettholder den beste lukten og aromaen for alle matvarer som oppbevares i kjøleskapet.

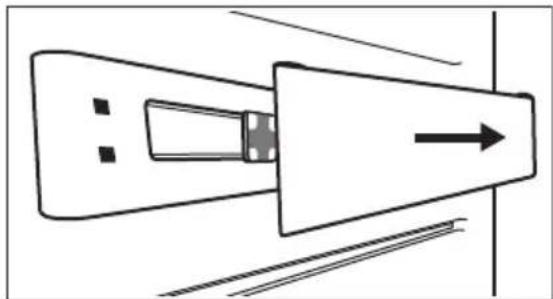

1. Ta av filterdekselet.

1. Ta filteret ut av plastposen.

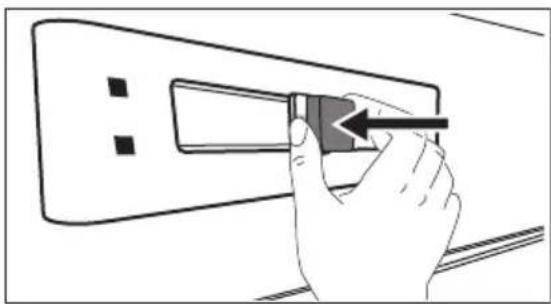

2. Sett filteret inn i slissen på baksiden av produktet.

5. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i

Sikkerhetskapitlene.

5.1 Rengjøre inne i ovnen

Før du tar produktet i bruk, må du vaske innsiden samt alt utstyr i lunkent vann tilsatt et nøytralt rengjøringsmiddel, for å fjerne den typiske lukten som sitter i flunkende nye produkter. Husk å tørke nøye.

FORSIKTIG!

Ikke bruk kraftige vaskemidler eller skurepulver, klor eller oljebasert vaskemiddel, da dette vil skade finishen.

Påse at filterdekselet alltid er lukket slik at filteret fungerer som det skal.

For at filteret skal være mest mulig effektivt, bør det skiftes én gang i halvåret. Nye aktive filtre får du kjøpt hos en forhandler eller på nettet. Delenummeret er trykket på plastposen.

5.2 Regelmessig rengjøring

FORSIKTIG!

Ikke trekk i, flytt eller påfør skade på noen rør og/eller kabler inne i kabinettet.

FORSIKTIG!

Unngå skader på kjølesystemet.

FORSIKTIG!

Når du skal flytte skapet, løft den i fremkant for ikke å skrape opp gulvet.

Utstyret skal rengjøres regelmessig:

1. Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
2. Kontroller dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.

3. Skyll og tørk grundig.

4. Hvis du kan komme til rengjøres kondensatoren og kompressoren bak på produktet med en børste. Dette gjør at produktets ytelse blir bedre, og du sparer energi.

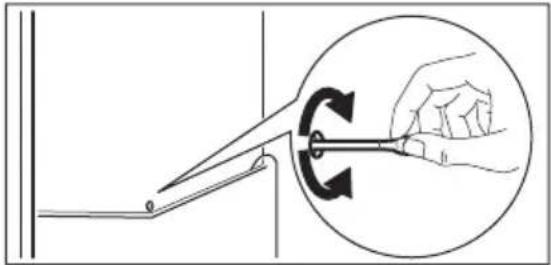

5.3 Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang kompressoren stopper.

Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av produktet, over kompressoren, hvor det fordamper.

Det er viktig å rengjøre dreneringshullet for smeltevann med jevne mellomrom, for å hindre at vannet flommer over og drypper ned på maten inne i kjøleskapet.

Sikkerhetskapitlene.

6.1 Hva må gjøres, hvis ...

Feil Mulig årsak Løsning
Produktet er støyintensivt. Produktet står ikke stødig. Kontroller at produktet står stabilt.
Hørbar eller visuell alarm er på.	Kabinettet er nettopp slått på eller temperaturen er fremdeles for høy.	Se "Alarm ved åpen dør" eller "Alarm ved høy temperatur".
	Temperaturen i produktet er for høy.	Se "Alarm ved åpen dør" eller "Alarm ved høy temperatur".
Lampen lyser ikke. Lampen er i standby-modus.		Lukk døren og åpne den igjen.
Lampen lyser ikke. Pæren er defekt. Kontakt nærmeste autoriserte servicesenter.
Kompressoren arbeider uavbrutt.	Temperaturen er innstilt feil.	Se kapittelet «Bruk»/«Betjeningspanel».
Mye mat ble lagt i fryseren	på en gang.	Vent noen timer og kontroller temperaturen igjen.
Romtemperaturen er for	høy.	Se klimaklassediagrammet på merkeplaten.
Matproduktene som ble	lagt ned i produktet var for varm.	La matprodukter avkjøle seg til romtemperatur før du legger den i fryseren.
	Funksjonen COOLMATIC er aktivert.	Se "COOLMATIC-funksjonen".
Kompressoren starter ikke med en gang etter at du har trykket på COOLMATIC, eller etter at temperaturen er endret.	Dette er normalt, det har ikke oppstått noen feil.	Kompressoren starter etter en stund.
Det renner vann inne i kjøle-skapet.	Vannavløpet er tilstoppet. Rengjør vannavløpet.
	Matprodukter forhindrer at vannet strømmer inn i vann-oppsamlingsbeholderen.	Pass på at ingen matvarer be-rører bakveggen.
Det renner vann på gulvet.	Smeltevannets utløp er ikke koblet til fordamperbrettet over kompressoren.	Fest smeltevannsrøret til for-damperbrettet.
Det er ikke mulig å stille inn temperaturen.	Funksjonen FROSTMATIC eller COOLMATIC er akti-vert.	Slå av FROSTMATIC eller COOLMATIC manuelt, eller vent til funksjonen tilbakestilles automatisk for å velge temperaturen. Se etter i funksjonen "FROSTMATIC eller COOLMATIC".
DEMO vises på displayet.	Produktet er i demonstras-jonsmodus.	Trykk på COOLMATIC-knap-pen i omtrent 10 sekunder. Produktet går tilbake til vanlig modus.
Temperaturen i produktet er for høy/lav.	Temperaturregulatoren er ikke riktig innstilt.	Still inn en lavere/høyere temperatur.
	Matvarene har for høy temperatur.	La matvarene avkjøle seg til romtemperatur før du legger til oppbevaring.
	Mange matvarer ble lagt inn i produktet samtidig.	Legg færre matvarer inn i pro-duktet på samme tid.
	Funksjonen COOLMATIC er aktivert.	Se "COOLMATIC-funksjo-nen".
Sidepanelene på produktet er varme.	Dette er normalt, og det er på grunn av at varmeut-veksleren er i drift.
Det er for mye kondensert vann på den bakre veggen i kjøleskapet.	Døren ble åpnet for ofte. Åpne produktets dør kun når det er nødvendig.
	Døren ble ikke ordentlig lukket.	Påse at døren er ordentlig luk-ket.
	Lagret mat ble ikke pakket inn.	Pakk inn mat i egnet emballa-sje før du legger det i produk-tet.
Døren åpnes ikke så lett. Du prøvde å åpne døren igjen med en gang etter den ble lukket.		Vent minst 30 sekunder før du åpner døren igjen.
Temperaturen i skuffene er for lav.	Kaldeste innstilling (+2 °C) er valgt.	Still inn på en høyere tempera-tur.

Dersom rådet ikke gir resultater, kontakt nærmeste autoriserte servicesenter.

Lyset kan bare skiftes av en servicetekniker. Kontakt ditt nærmeste autoriserte servicesenter.

6.2 Skifte lyspære

Se etter i Sikkerhetskapitlene.

7.1 Plassering

7.2 Elektrisk tilkopling

• Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.
• Produktet må være jordet. Støpselet på strømledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal produktet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker.
• Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

Energitilførsel 230 – 240 V

9. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet

FORSIKTIG!

Bruk avstandsstykkene som følger med eller sørg for å holde produktet utenfor minsteavstanden som er indikert i installasjonsinstruksene hvis du monterer det inntil veggen.

FORSIKTIG!

Hvis du installerer produktet ved siden av en vegg, må du sørge for minst 10 mm avstand mellom veggen og den siden av produktet hvor dørhengslene behøver nok plass til å åpne døren när det interne utstyret er tatt ut (f.eks. under rengjøring).

FORSIKTIG!

Tekniske data finner du på typeskiltet til høyre utvendig på produktet, på den utvendige eller innvendige siden på produktet og på energietiketten.

X sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for närmere opplysninger.

INNEHÅLL

1. SÄKERHETSINFORMATION....44
2. SÄKERHETSINSTRUKTIONER....45
3. KONTROLLPANEL......47
4. DAGLIG ANVÄNDNING....48
5. SKÖTSEL OCH RENGÖRING....51
6. FELSÖKNING....52
7. INSTALLATION....54
8. TEKNISKA DATA....55

BÄSTA KUND

4.2 Placering av dörrhyllorna

Placering av dörrens hyllor/fack:

5.3 Avfrostning av kylskåpet
