BRUKSANVISNING Cobra SE Klippo

Bruksanvisning Bruksanvisning

Påfyllning av olja 8

BRÄNSLEHANTERING

Allmänt 9

Drivmedel 9

Tankning 9

Kontroll av klippkåpa

Kontroll av avvibreringssystem

Justering av mellanrem

Transport og opbevaring 25

BETJENING

Transport og opbevaring 27

Start og stop 28

VEDLIGEHOLDELSE

Generelt 29

EF-overensstemmelseserklæring 33

Til vore kunder!

- Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skæreskader.

- Kontrollér, at klippeskjoldet er helt og uden synlige defekter, f.eks. materialerevner.

Gearhus

- Kontrollér, at håndtaget og vibrationsisolatorerne ikke er beskadigede.

Lyddæmper

Tør rent rundt om tankdækslet.

Transport og opbevaring

Transport og opbevaring

- Aktiverer drevet ved at trykke koblingsarmen fremad.

EF-overensstemmelseserklæring

(Gælder kun Europa)

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Se opp for gjenstander som slynges ut og rikosjetterer.

Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.

Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Advarsel om roterende kniv. Pass på hender og føtter.

Påse at ikke hender og føtter kommer til skjæreutstyret når motoren er i gang.

Dette produktet er i overensstemmelse med gjeldende CE- direktiv.

Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.

Forklaring av advarselsmerker

Advarslene er delt inn i tre nivåer.

ADVARSEL!

ADVARSEL! Brukes hvis det er fare for alvorlig skade eller dødsfall for brukeren eller skade på omgivelsene hvis instruksjonene i håndboken ikke følges.

OBS!

OBS! Brukes hvis det er fare for skade på brukeren eller omgivelsene hvis instruksjonene i håndboken ikke følges.

MERKNAD!

MERKNAD! Brukes hvis det er fare for skade på gjenstander eller maskinen hvis instruksjonene i håndboken ikke følges.

INNHOLD

Innhold

SYMBOLFORKLARING

Symboler på maskinen: 34

Forklaring av advarselsmerker 34

INNHOLD

Innhold 35

PRESENTASJON

Kjære kunde 36

Egenskaper 36

PRESENTASJON

Påfylling av olje 40

BRENNSTOFFHÅNDTERING

Generelt 41

Brennstoff 41

Fylling av brennstoff 41

Transport og oppbevaring 41

BETJENING

Personlig verneutstyr 42

Generelle sikkerhetsinstruksjoner 42

Grunnleggende arbeidsteknikk 43

Transport og oppbevaring 43

Start og stopp 44

VEDLIKEHOLD

Generelt 45

Vedlikeholdsskjema 45

Generell inspeksjon 45

Utvendig rengjøring 45

Oljenivå 45

Skjæreutstyr 45

Batteri 46

Tennplugg 46

Skifte og justere senterremmen 47

Luftfilter 47

Oljeskift 47

Oljefilter 47

Drivstoffsystem 47

Resirkulering 47

TEKNISKE DATA

Tekniske data 48

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere så spør dem etter nærmeste serviceverksted.

Denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruktverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Svensk kvalitet

Klippo er et svensk foretak med lange tradisjoner.

Foretaket ble grunnlagt i 1954 i Malmø av Karl Dahlman, og har siden utviklet, produsert og markedsført gressklippere. Allerede i 1954 ble grunnlaget lagt for kvalitetsholdningen og den nyskapende ånden som gjorde det mulig for Klippo å utvikle noen av Sveriges beste gressklippere og hageprodukter.

Klippos produkter blir laget både for profesjonelle brukere og vanlige forbrukere. I dag er Klippo tilgjengelig i 20 europeiske land, med det nordiske området som sitt største marked.

Produsentens reservasjon

All informasjon og alle data i denne bruksanvisningen var gjeldende den dato da denne bruksanvisningen ble levert til trykking.

Klippo arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Egenskaper

Verdier som høy ytelse, pålitelighet, nyskapende teknologi, avanserte tekniske løsninger og miljøhensyn kjennetegner produktene fra Klippo.

Noen av de unike egenskapene til ditt produkt er beskrevet nedenfor.

Finfordeling

Effektivt klippesystem som finhakker gresset og sprer det ut over plenen. Kan brukes som alternativ til oppsamler.

Forhjulstrekk

Når håndtaket skyves ned, løftes drivhjulene fra plenen, slik at maskinen blir lett å arbeide med.

Vibrasjonsdempende håndtak

(Pro Cobra S)

Vibrasjonsdempende håndtak som hindrer vibrasjonsskader for personer som klipper ofte og lenge.

Stor oppsamler

En stor oppsamler betyr færre tømminger, noe som forenkler arbeidet og sparer tid.

PRESENTASJON

1 Motorbremsebøyle
2 Clutchspak
3 Topphåndtak
4 Oppsamler
5 Klippehøydehendel
6 Hjulrenser
7 Håndtak, håndtakets høyde
8 Peilepinne/oljepåfylling
9 Oljefilter
10 Lyddemper
11 Klippedeksel
12 Girhus
13 Sidebeskyttelse

14 Luftfilter
15 Tennplugg
16 Starthåndtak
17 Brennstofftank
18 Nedre håndtak
19 Håndtak vinkeljustering
20 Beslag, starchåndtak
21 Knivfeste
22 Knivbolt
23 Kniv
24 Finhakkesett
25 Bruksanvisning

MASKINENS SIKKERHETSUTSTYR

Generelt

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Klippedeksel

- Klippedekselet er konstruert for å redusere vibrasjoner og for å reusere risikoen for kuttskader.

Kontroll av klippedeksel

- Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker.

Girhus

- Beskyttelsesdekselet er konstruert for å redusere risikoen for klemmeskader og for å fange opp en røket drivrem.

Kontrollere girhuset

- Kontroller at beskyttelsesdekselet er helt og at det er skrudd ordentlig fast.

- Motorbremsen er konstruert for å stanse motoren. Når grepet om motorbremsebøylen slippes, skal motoren stanse.

- Gi full gass og slipp deretter bremsebøylen. Motoren skal stanse og drivverket skal koples ut. Motorbremsen skal alltid være justert slik at motoren stanser innen 3 sekunder.

ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingerer, hender eller håndledd. Disse symptomene kan øke ved lave temperaturer.

• Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk.
• Håndtakssystemets stålrør og klippedekselet er konstruert for å begrense vibrasjonene fra motoren.
• Pro Cobra S Denne modellen har også 4 vibrasjonsdemper montert på håndtaksenheten for å redusere vibrasjonene ytterligere

Kontrollere vibrasjonsdempesystemet

- Kontroller at håndtakene og vibrasjonsisolatorene ikke er skadd.

Lyddemper

ADVARSEL! Bruk aldri en maskin uten lyddemper eller med defekt lyddemper. En defekt lyddemper kan øke lydnivået og brannfaren betraktelig. Ha verktøy for brannslokking tilgjengelig.

Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering nær brannfarlige stoffer og/eller gasser.

- Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.

- Kontroller regelmessig at lyddemperen er hel og at den sitter ordentlig fast.

MONTERING OG JUSTERINGER

Generelt

VIGTIG! Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Håndtak

Montering

Nedre håndtak

- Monter det nedre håndtaket på maskinen med mutrene.

- Fest kablene til håndtaket med de medfølgende kabelfestene.

Inställningar

- Om nødvendig kan håndtaket dreies litt til siden via leddet på håndtaket. Håndtaket kan settes i ulike posisjoner for å oppnå best mulig kjøreposisjon, f.eks. når du klipper ved en hekk eller en husvegg.

- Flytt håndtaket for justering av håndtakets høyde forover med én hånd, og hold håndtaket med den andre. Juster høyden.

Slipp håndtaket for justering av håndtakets høyde, og kontroller at håndtaket står i riktig posisjon og er trukket til.

Klippehøyde

MERKNAD! Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter.

Flytt spaken bakover for høy klippehøyde, og forover for lavere klippehøyde.

• Montere oppsamleren.
• Monter bunnen av oppsamleren i utkaståpningen. Fest krokene i de utstikkende skruene.

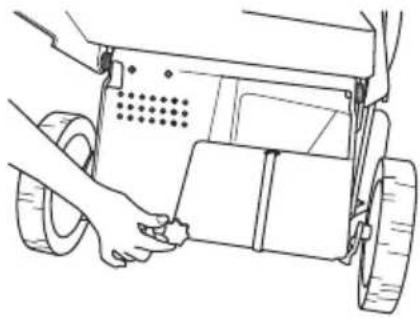

- Skru løs rattet for å montere/demontere finhakkerset tet.

- Oljetanken er tom ved levering. Fyll på olje sakte. Se anvisninger under overskriften Vedlikehold. Motoroljen skal skiftes første gang etter 5 timers kjøretid.

Generelt

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.

Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering.

Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

Det må ikke røykes og heller ikke plasseres varme gjenstander i nærheten av brennstoffet.

Brennstoff

MERKNAD! Maskinen er utstyrt med en firetaktsmotor. Påse at det alltid er tilstrekkelig med olje i oljetanken.

Bensin

• Bruk blyfri eller blyholdig kvalitetsbensin.
• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes.

Motorolje

MERKNAD! Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader.

• Se anvisningene i delen "Vedlikehold".
• Motoroljen skal skiftes første gang etter 5 timers kjøretid. Anbefalte oljetyper er angitt under Tekniske data. Bruk aldri olje ment for totaktsmotorer.

Fylling av brennstoff

ADVARSEL! Stans motoren og la den avkjöles noen minutter för brennstoff fylles på. Motoren slås av, og stoppbryteren settes i STOP-stilling.

Bruk alltid en bensinkanne for å unngå sol.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Tørk rent rundt tanklokket.

Trekk tanklokket godt til etter bruk. Uaktsomhet kan føre til brann.

• Hvis du har sølt brennstoff eller motorolje på maskinen. Tørk opp alt søl og la bensinrestene fordampe.
• Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.
• Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.

Langtids oppbevaring

- Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff.

Personlig verneutstyr

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

Bruk alltid:

• Sklisikre og solide støvler eller skor.
• Kraftige langbukser. Ikke bruk kortbukser eller sandaler, og gå ikke barbent.
• Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjæreutstyr.

Generelle sikkerhetsinstruksjoner

Dette avsnittet beskriver grunnleggende sikkerhetsanvisninger for bruk av maskinen. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring.

• Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.
• Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.
• Maskinen må holdes ren. Skilter og merker må være fullt lesbare.

Bruk alltid sunn fornuft

Det er umulig å dekke alle tenkelige situasjoner som kan forekomme. Vær alltid forsiktig og bruk sunn fornuft. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Kontakt forhandleren, serviceverkstedet eller en erfaren bruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert til!

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

La aldri barn eller andre personer som ikke har opplæring i bruk av maskinen bruke eller vedlikeholde den.

Maskinen må ikke brukes av personer med nedsatt fysisk eller mental kapasitet, eller personer som av helseårsaker ikke er i stand til å betjene maskinen, uten tilsyn av en person som er ansvarlig for sikkerheten.

La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.

Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

ADVARSEL! Uautoriserte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse.

Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre.

Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

Bruk alltid originalt tilleggsutstyr.

• Før klipping påbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.
• Gjenstander som slår mot klippeutstyret kan bli kastet ut og forårsake skade på personer eller gjenstander. Hold god avstand til personer og dyr.
• Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.

BETJENING

• Hold øye med omgivelsene for å sikre at ingenting kan påvirke kontrollen over maskinen.
• Vær oppmerksom på røtter, stein, kvister, fordypninger, grøfter osv. Høyt gress kan skjule hindringer.
• Det kan være farlig å klippe gress i skråninger. Ikke bruk gressklipperen i svært bratte skråninger. Gressklipperen bør ikke brukes i større helling enn 15 grader.
• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

• En gressklipper er bare konstruert for klipping av gressplener. Ingen annen bruk er tillatt.
• Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
• Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake personskade.
• Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. En bøyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.
• Bremsebøylen må aldri være permanent forankret i håndtaket när maskinen er i gang.
• Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.
• Plasser deg alltid bak maskinen. La alle hjulene berøre bakken og hold begge hender på håndtaket mens du klipper. Hold hender og føtter borte fra de roterende knivene.
• Unngå å vippe maskinen opp mens motoren er i gang. Løp aldri med maskinen när den er i gang. Man skal alltid gå med gressklipperen.
• Vær spesielt oppmerksom når du trekker maskinen mot deg mens du arbeider.
• Løft aldri opp gressklipperen eller bør den när motoren er startet. Hvis du må løfte gressklipperen, stans først motoren og fjern tenningskabelen fra tennpluggen.
• Motoren skal slås av ved forflytting over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.
• Løp aldri med maskinen när den er i gang. Man skal alltid gå med gressklipperen.

• Slå av motoren før klippehøyden endres. Foreta aldri justeringer mens motoren er i gang.

• Forlat aldri maskinen uten tilsyn med motoren i gang. Stans motoren. Forsikre deg om at klippeutstyret har sluttet å rotere.

• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må maskinen stanses øyeblikkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.

Grunnleggende arbeidsteknikk

• Klipp alltid med godt slipte kniver for best mulig resultat. En sløv kniv gir ujevnt klipperesultat, og gresset blir gult i kuttflaten.
• Klipp aldri mer enn 1/3 av gressets lengde. Dette gjelder spesielt i tørkeperioder. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

Transport og oppbevaring

• Sikre utstyret under transport for å unngå transportskade og ulykker.
• Oppbevar utstyret i et låsbart rom slik at det er utilgjengelig for barn og uvedkommende.
• Oppbevar maskinen og det tilhørende utstyret på et tørt og frostfritt sted.
• For transport og lagring av drivstoff, se delen "Händtering av drivstoff".

Start og stopp

Før start

ADVARSEL! Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

• Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.
• Utfør daglig vedlikehold. Se anvisningene i delen "Vedlikehold".
• Påse at tenningskabelen sitter ordentlig på tennpluggen.

Start

• Motorbremsebøylen må holdet mot håndtaket när motoren startes.
• Plasser deg bak maskinen.
• Ta tak i starchändtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn). Trekk kraftig for å starte motoren. Surr aldri startlinen rundt hånden.

Cobra SE

• Motorbremsebøylen må holdet mot håndtaket när motoren startes.
• Drei tenningsnøkkelen med urviseren og hold den til motoren starter.
• Ved første oppstart kan det være at batteriet ikke er tilstrekkelig ladet. I så fall bruker du startsnoren til å starte motoren, i henhold til instruksjonene nedenfor. Deretter lader du batteriet med den medfølgende batteriladeren. Se anvisningene i delen "Vedlikehold".

Drift

- Drivverket kobles inn ved å skyve clutchspaken forover.

• Motoren stanses ved å slippe motorbremsebøylen. Drivverket kobles også ut hvis du slipper bremsehåndtaket.
• Bare drivverket kan kobles ut ved å slippe bremsespaken litt opp.

VEDLIKEHOLD

Generelt

ADVARSEL! Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted.

Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.

• La Klippo-forhandleren regelmessig kontrollere maskinen og utføre nødvendige innstillinger og reparasjoner.
• Bruk alltid originalt tilleggsutstyr.

Vedlikeholdsskjema

I vedlikeholdsskjemaet kan du se hvilke deler av maskinen som krever vedlikehold, og hvor ofte dette skal finne sted. Intervallene er beregnet ut fra daglig bruk av maskinen, og kan variere avhengig av bruksmengden.

Daglig ettersyn	Ukentlig ettersyn	Månedlig ettersyn
Generell inspeksjon	Tennplugg	Skifte og justere V-remmen
Utvendig rengjøring	Avvibreringssystem*	Skifte og justere senterremmen
Oljenivå Lyddemper*	Luftfilter
Skjæreutstyr Oljeskift
Batteri Oljefilter
Klippedeksel og beskyttelsesdeksel *		Drivstoffsystem
Motorbremsebøyle *

*Se anvisninger i delen "Maskinens sikkerhetsutstyr".

Generell inspeksjon

- Kontroller at skruer og mutre er trukket til.

Utvendig rengjøring

• Børst gressklipperen ren for løv, gress og liknende.
• Maskinen må ikke rengjøres med høytrykksspyler.

• Spyl aldri vann direkte mot motoren.

• Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.

• Ved rengjøring under klippedekselet, snur du maskinen slik at tennpluggen vender opp. Tøm bensintanken.

Oljenivå

Når du kontrollerer oljenivået skal gressklipperen stå på et plant underlag. Kontroller oljenivået med peilepinnen på oljepåfyllingslokket.

• Fjern oljelokket og tørk av peilepinnen.
• Sett peilepinnen tilbake. Oljepåfyllingslokket må være skrudd helt ned for å gi et korrekt bilde av oljenivået.
• Hvis oljenivået er lavt, må du fylle på motorolje opp til det øvre nivået på peilepinnen.

Skjæreutstyr

• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes.
• Vær nøye med alltid å ha en godt slipt og korrekt balansert kniv.

Skifte knivene

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjæreutstyret. Knivene er svært skarpe, og det kan svært lett oppstå kuttskader.

Demontering

- Skru ut bolten som holder kniven.

- Plasser klipperen med friksjonsskiven mot klipperbeslaget. Kontroller at klipperen sentreres riktig på akselen. For å unngå vibrasjoner plasseres klipperen slik at merket på klipperbraketten er synlig på sidene av klipperen.

- Trekk kniven rundt for hånd for å kontrollere at den roterer fritt. Prøvekjør maskinen.

Batteri (Cobra SE)

OBS! Hvis batteriet er oppbrukt må det ikke kastes som husholdningsavfall. Lever det til nærmeste serviceverksted eller innsamlingspunkt.

Batteriet er et helt innkapslet 12 volts blybatteri som vanligvis ikke krever vedlikehold. Batteriet lades under klipping.

Hvis motoren er vanskelig å starte, kan batteriet bli utladet. I så fall starter du maskinen manuelt med startsnoren. Hvis batteriet er helt utladet, kan det lades med den medfølgende batteriladeren.

- Kontroller alle kabler og forbindelser. Bruk aldri maskinen hvis noen av kablene er skadde. Lever maskinen til et autorisert serviceverksted for reparasjon.

Lade batteriet

MERKNAD! Det kan være at batteriet må lades en gang eller to i løpet av klippesesongen, og det må alltid lades før vinterlagring.

• Løsne kabelen fra batteriet.

- Hvis maskinens effekt er for lav, hvis den er vanskelig å starte eller hvis tomgangen er ujevn: kontroller alltid tennpluggen først før andre tiltak iverksettes.

- Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Skift om nødvendig.

- Ta av beskyttelsesdekselet ved å skru ut skruene. Fjern hjulkapselen på forhjulet ved girkassen ved å vippe det forsiktig løs med en skrutrekker.

- Løsne festebolten og fjern hjulet.

• Fjern drivremmen.

- Monter den nye remmen, og kontroller at den sitter som den skal på kulelageret før remmen justeres.

- Juster remmen ved å bevege kulelageret opp eller ned.

- En ny rem strekker seg og blir lengre, så remmen må justeres på nytt etter noen timers bruk.

- Fest hjulet og remdekselet, og prøvekjør maskinen.

Skifte og justere senterremmen

Senterremmen går mellom motorakselen og girkassen.

Justere senterremmen

- Skru opp stilleskruene noen omdreininger.

- Juster remmen ved å flytte tannhjulene forover eller bakover.

• Remmen skal strekkes slik at den kan beveges 10 mm på midten. Dette tilsvarer en trekkraft på ca. 3 kg. Bruk en fiskevekt til å kontrollere.
• Trekk til justeringsskruene.
• Kontroller drivverket, siden justering av girene påvirker remstrammingen i girkassen.

Skifte mellomrem

• Ta av kniven.
• Løsne justeringsskruene.
- Skift ut remmen og trekk til justeringsskruene litt.
- Juster senterremmen. Se anvisninger under "Justere senterremmen".
- Monter kniven.

Luftfilter

• Demonter luftfilterdekselet og ta ut filteret.
• Rengjør filteret ved å banke det mot et plant underlag. Bruk aldri løsemiddel med petroleum, f.eks. parafin, eller trykkluft for å rengjøre filteret.
• Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.
• Påse ved montering at luftfilteret lukker helt tett mot filterholderen.

Oljeskift

• Tøm bensintanken.
- Skru av oljepåfyllingslokket.
- Bruk en egnet beholder til å samle opp oljen.
- Tapp ut oljen ved å helle motoren slik at oljen renner ut av påfyllingsrøret. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig motorolje.
- Fyll på ny motorolje av god kvalitet. Se instruksjonene under "Tekniske data".

Oljefilter (Pro Cobra S)

ADVARSEL! Oljefilteret blir svært varmt under bruk og etter stopp. Bruk alltid kraftige arbeidshansker ved demontering av oljefilteret.

• Skru av oljepäfyllingslokket.
• Bruk en egnet beholder til å samle opp oljen.
• Tapp ut oljen ved å helle motoren slik at oljen renner ut av påfyllingsrøret. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig motorolje.
• Skru løs oljefilteret. Spør på nærmeste bensinstasjon hvor du kan kaste brukte oljefiltre.
• Smør det nye oljefilterets gummipakning lett med ny olje.
• Skru oljefilteret på igjen. Når pakningen berører festet, trekker du til ytterligere 1/2 til 3/4 omdreining.
• Fyll på ny motorolje av god kvalitet. Se instruksjonene under "Tekniske data".
• Starte motoren. Kontroller for lekkasje mens motoren varmes opp.
• Stopp motoren. Kontroller oljenivået og etterfyll om nødvendig.

Drivstoffsystem

Denne maskinen er laget for å vare i mange år. Dette reduserer maskinens miljøpåvirkning til et minimum. Utfør service og vedlikehold i henhold til instruksjonene i bruksanvisningen. På denne måten vil motoren vare lenger, og skadelige utslipp reduseres til et minimum.

Når maskinen er utslitt må den leveres til gjenvinning, enten til forhandleren eller direkte til Klippo. Maskinen demonteres, og delene blir delt opp i ulike materialer for resirkulering. De fleste deler av maskinen er resirkulerbare.

TEKNISKE DATA

Tekniske data

	Cobra S Cobra SE Pro Cobra S
Motor
Motorprodusent Briggs & Stratton Briggs & Sylindervolum, cm3: 161 161 190	Stratton Briggs & Stratton
Turtall, rpm 2900 2900 2900
Nominell motoreffekt kW (se merknad 1) 2,6	2,6 3,1
Tenningsystem
Tennplugg Champion BS19LM Champion B	S19LM Champion RC12	YC
Elektrodeavstand, mm 0,5 0,5 0,5
Brennstoff-/smøresystem
Volum bensintank, liter	1,0 1,0 1,1
Volum oljetank, liter	0,6 0,6 0,6
Motorolje	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vekt
Maskin med tomme tanker, kg	39	42	44
Støyutslipp (se anm. 2)
Lydeffektnivå, mål dB(A)	94	94	95
Lydeffektnivå, garantert LWA dB(A)	95	95	96
Ljudnivåer (se anm. 3)
Lydtrykknivå ved brukerens øre, dB(A)	82	82	83
Vibrasjonsnivåer, ahveq (se anm. 4)
Håndtak, m/s2	5,5 5,5 2,5
Klippesystem
Klippehøyde, mm	25-55	25-55	25-55
Klippebredde, cm	48	48	48
Kniv	Cobra	Cobra	Cobra
Oppsamlerkapasitet, liter	65	65	65

Merknad 1: Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motor montert på den ferdige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.
Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt ( L_WA ) ifølge EF-direktiv 2000/14/EC.
Merknad 3: Lydtrykksnivå i henhold til EN 836. Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1,2 dB (A).
Merknad 4: Vibrasjonsnivå i henhold til EN 836. Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 1 m/s ² .

• fra 17. mai 2006, "angående maskiner" 2006/42/EC
• av 15. desember 2004 "angående elektromagnetisk kompatibilitet" 2004/108/EC.
• av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC.

For informasjon angående støyutslippene, se kapitlet Tekniske data.

Følgende standarder er blitt tillempet: EN 836, ISO 11094, EN 55012.

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÅDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG.

Bengt Ahlund, Utviklingssjef

(Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)

MERKKIEN SELITYKSET

Originale instruksjoner

1155094-10
