Produkttype	Kjøkkenvifte
Merke	Husqvarna-Electrolux
Modell	QFC90351X
Bredde	90 cm (anslått fra modellnummer)
Monteringstype	Under skap / veggmontert
Avtrekksmodus	Avtrekk eller resirkulering (med kullfilter)
Kontrolltype	Trykknapper
Hastighetsinnstillinger	3 hastigheter + intensiv hastighet (5 min timer)
Display	LED-display for hastighet og filtermetning
Belysning	2 x 12V 20W halogen (G4 sokkel)
Fettfilter	Vaskbart (månedlig rengjøring)
Kullfilter (valgfritt)	Type 150 LONG LIFE vaskbart eller Type 60/80 ikke-vaskbart
Filtermetningsindikator	Ja (fett og kull)
Minimum avstand (elektrisk komfyr)	50 cm
Minimum avstand (gasskomfyr)	65 cm
Strømforsyning	220-240 V ~ 50 Hz (typisk)
Strømkabel	Spesialkabel; be om erstatning fra teknisk service hvis skadet
Garanti	Ikke spesifisert; registrer produktet på www.husqvarna-electrolux.se for service
Vekt	Ikke spesifisert i håndboken
Dimensjoner (HxBxD)	Ikke spesifisert; typisk høyde ~30 cm, dybde ~50 cm

Ofte stilte spørsmål - QFC90351X Husqvarna-Electrolux

Hva er minimumsavstanden mellom komfyren og kjøkkenviften?

Minimumsavstanden er 50 cm for elektriske komfyrer og 65 cm for gass- eller blandingskomfyrer. Følg alltid komfyrprodusentens anvisninger hvis de oppgir en større avstand.

Hvordan rengjør jeg fettfilteret?

Rengjør fettfilteret en gang i måneden med ikke-aggressive rengjøringsmidler. Du kan vaske det for hånd eller i oppvaskmaskin ved lav temperatur med kort program. Lett misfarging er normalt og påvirker ikke filtreringskapasiteten.

Hvordan vedlikeholder jeg kullfilteret?

Hvis du har Type 150 LONG LIFE vaskbart kullfilter, vask det annenhver måned i varmt vann eller oppvaskmaskin ved 65°C, tørk deretter i ovn ved 100°C i 10 minutter. Bytt madrassen hvert 3. år. Hvis du har Type 60/80 ikke-vaskbart filter, bytt det hver fjerde måned.

Hvordan tilbakestiller jeg filtermetningsindikatoren etter rengjøring eller bytte av filtre?

Etter rengjøring eller bytte av filtre, trykk knapp 1 (AV/PÅ) i 3 sekunder inntil 1. hastighets-LED eller 2. hastighets-LED slutter å blinke. F-LED vil også slå seg av.

Hvordan aktiverer jeg kullfilterets metningsindikator?

Still viften på AV. Trykk på knapp 2 og 4 samtidig i 3 sekunder. F-LED vil blinke, deretter blinker 1. hastighets-LED, etterfulgt av 2. hastighets-LED og en lyd for å bekrefte aktivering. For å deaktivere, gjenta samme prosess.

Hvilken type lyspærer bruker viften, og hvordan bytter jeg dem?

Viften bruker 12 Volt, 20 Watt (maksimum) halogenpærer med G4-sokkel, egnet for åpne armaturer. Koble fra strømmen, la pærene avkjøles, og bytt uten å berøre den nye pæren med bare hender. Følg pakningens anvisninger.

Hva skal jeg gjøre hvis viften eller kontrollene ikke fungerer?

Koble fra strømforsyningen i minst 5 sekunder, koble deretter til igjen. Vent 15 sekunder og sjekk om viften fungerer som den skal. Hvis problemet vedvarer, kontakt teknisk service.

Kan jeg bruke viften uten kullfilter?

Ja, hvis viften er avtrekksventilert utendørs. Hvis du bruker resirkuleringsmodus, må du installere et kullfilter. Viften leveres ikke med kullfilter; metningsindikatoren er deaktivert som standard inntil den aktiveres.

Hvor ofte bør jeg rengjøre viftens utvendige overflater?

Rengjør viften minst en gang i måneden både innvendig og utvendig. Bruk en klut fuktet med nøytralt flytende rengjøringsmiddel. Ikke bruk slipende produkter. Regelmessig rengjøring forhindrer brannrisiko.

Hvilke sikkerhetstiltak bør jeg følge ved bruk av viften?

Bruk alltid arbeidshansker under installasjon og vedlikehold. Ikke flamber mat under viften. Sørg for tilstrekkelig ventilasjon ved bruk av gassapparater. Rengjør filtre regelmessig for å unngå brannfare. Koble fra strømmen før vedlikehold.

BRUKSANVISNING QFC90351X Husqvarna-Electrolux

Takk for at du valgte dette Husqvarna-Electrolux-produktet. Vi har konstruert det for å gi deg perfekt ytelse i mange år, med innovativ teknologi som bidrar til å gjøre livet enklere - egenskaper som du kanskje ikke finner i ordinære produkter. Vi vil be deg bruke noen øyeblikk til å lese denne, for å få mest mulig ut av produktet.

Gå inn på nettstedet vårt for å:

Få råd om bruk, fi nne brosjyrer, feilsøking, serviceinformasjon: www.husqvarna-electrolux.se

Registrere produktet ditt for å få bedre service: www.husqvarna-electrolux.se

Kjøpe tilbehør, forbruksvarer og originale reservedeler til produktet ditt: www.husqvarna-electrolux.se/shop

MILJ∅VERN

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det.

Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

KUNDEST∅TTE OG SERVICE

Vi anbefaler at du bruker originale reservedeler.

Når du kontakter serviceavdelingen, må du sørge for å ha følgende data for hånden. Informasjonen finner du på typeskiltet. Modell, PNC (produktnummer), serienummer.

Advarsel/Forsiktig - Sikkerhetsinformasjon.

Generell informasjon og tips

Miljøinformasjon.

Med forbehold om endringer.

1. ⚠️ SIKKERHETSANVISNINGER

! Obs! Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Denne ventilatoren er kun til husholdningsbruk.

Advarsel! Ikke koble apparatet til strømnettet før installasjonen er helt fullført.

Før rengjøring eller vedlikehold av apparatet må ventilatoren kobles fra strømnettet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker

Ventilatoren er ikke egnet til å brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre disse ikke blir overvåket eller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet.

Barn må overvåkes for å kontrollere at de ikke leker med apparatet.

Ventilatoren må aldri brukes uten at gitteret er korrekt montert!

Ventilatoren må ALDRI brukes som anleggsfl ate, med mindre det er uttrykkelig angitt.

Rommet må være godt ventilert når ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer.

Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.

Det er strengt forbudt å lage mat på åpen ild under ventilatorhetten.

Bruk av åpen ild skader fi Itrene og kan fremkalle brann, derfor må det absolutt unngås.

Steking må foregå under kontroll for å unngå at den overopphetede oljen tar fyr.

! Obs! De berørbare delene kan bli meget varme når de brukes sammen med kokeapparater.

Når det gjelder de tekniske sikkerhetsforans taltningene som må anvendes for røykutløp,

må man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN; uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken).

Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av fi ltrene, vil dette medføre risiko for brann.

Ventilatoren må alltid ha korrekt monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.

2. BRUK

Kjøkkenhetten brukes til avtrekk av røyk og damp fra matlaging. I den vedlagte installasjonsanvisningen er det angitt hvilken versjon som kan anvendes på modellen du eier; versjonen med direkte

avtrekk ut i friluft , eller versjonen

med resirkulering av luften

3. INSTALLASJON

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny. Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper.

Advarsel! Før enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter. Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfi Itrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel.

Unngå bruk av slipende eller etsende produkter.

Advarsel! Hvis ikke reglene for rengjøring og utskifting av fi ltrene følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold eller andre skader som skyldes at instruksene over ikke er blitt fulgt.

4.1 Fettfi Iteret

Fettfi Iteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus. Ved vask i oppvaskmaskin kan fettfi Iteret i metall miste fargen, men dets fi Iterkarakteristikker endres absolutt ikke.

Karbonfi Iteret kan vaskes annenhver måned i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).

Ta vekk overfl ødig vann uten å ødelegge fi lteret, ta deretter ut "madrassen" inne i plastikkdekselet og sett den i stekeovnen ved 100°C i 10 minutter for å tørke den ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er skadet.

4.3 Type 60/80 - IKKE vaskbart aktivt kullfi Iter

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

5. KONTROLLER

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys. Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat, og la den fortsette å virke i enda cirka 15 minutter etter du er ferdig med matlagingen.

1 OFF-knapp (avknapp) - ON (påknapp) Trykk en eller fl ere ganger for ønsket funksjon:

ON (påknapp): ventilatoren aktiveres på siste innstilte hastighet.

OFF (avknapp): alle funksjoner er deaktivert, med unntak av belysningen.

2 Knapp for valg av hastighet (sugestyrke).

Trykk en eller fl ere ganger på denne knappen for å velge den mest egnede sugehastigheten (-styrken) (1 - 2 - 3 ).

3 Skjerm: viser den valgte sugestyrken (1-2-3), og gir signal om at fi Itrene er mettet (F).

4 Knapp for innstilling av intensiv hastighet.

Når man har innstilt intensiv hastighet, vil denne vare i cirka 5 minutter; når denne tiden er ute, vil ventilatoren gå tilbake til forrige valgte hastighet (fra 1 til 3), eller slår seg til og med av hvis det tidligere ikke var valgt noen hastighet. Trykk på knapp 1 eller 2 for å koble fra den intensive hastigheten før de 5 minuttene har gått.

Denne type ventilator er tilpasset til å ha en anordning som gir signal om når fettfilteret eller kullfilteret trenger å rengjøres (anordningen selges sammen med kullfi Iteret hos fabrikanten som er spesialisert på avtrekksvifter).

Denne type ventilator leveres uten kullfi liter, derfor er varsellampen for mettet fi liter deaktivert.

Dersom man vil bruke ventilatoren med kullfi liter, må man aktivere varsellampen for mettet kullfi liter på følgende måte:

Ventilatoren må stå på "OFF".

Hold knappene 2 og 4 inntrykt samtidig i tre sekunder; LED-lyset F slås på, og led- lyset som tilsvarer 1. hastighet begynner å blinke. Etter 1 sekund begynner også led- lyset som tilsvarer 2. hastighet å blinke, og systemet avgir et lydsignal (-Bip-) for å angi at innstillingen er utført.

For å deaktivere signalet for kullfi Iteret, skal man holde knappene 2 og 4 inntrykt samtidig i tre sekunder, da vil LED-lyset F slås på, og led-lysene som tilsvarer 1. hastighet (fettfi Iteret) og 2. hastighet begynner å blinke. Etter 1 sekund blinker kun led-lyset som tilsvarer 1. hastighet, og systemet avgir et lydsignal (-Bip-) for å angi at innstillingen er utført.

Led-lys (1) for signal om mettet fettfi Iter Når led-lyset som tilsvarer hastighet 1 blinker, varsler det brukeren om at fettfi Itrene må vaskes.

Les nøye instruksjonene om vedlikehold av fettfi Itrene for å holde dem rene.

Led-lys (2) for signal om mettet kullfi Iter

Når led-lyset som tilsvarer hastighet 2 blinker, varsler det brukeren om at kullfi Iteret må vaskes eller skiftes ut.

Les nøye instruksjonene om vasking eller utskifting av kullfi Iteret.

Tilbakestilling av indikatoren for mettet fi Iter

Etter å ha utført vedlikehold av fi ltrene, skal man holde knappen 1 inntrykt i 3 sekunder helt til LED-lys 1 eller 2 slutter å blinke.

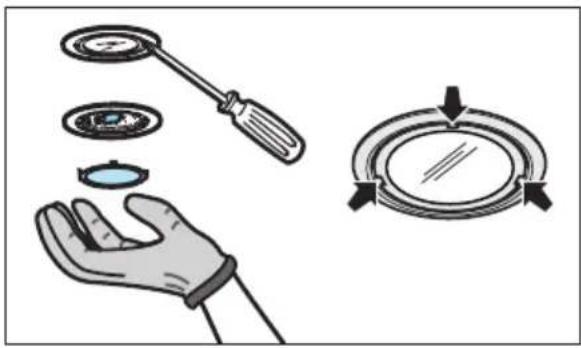

6. BELYSNING

Koble ventilatoren fra strømnettet.

Advarsel! Forsikre deg om at lyspæren er kald før du tar i den. Bruk bare halogene lyspærer på maks 12V -20W - G4, og pass på å ikke røre dem med hendene.

Obs! Inden der udføres nogen form for rengøring eller vedligeholdelse skal emhætten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder.

5 Tast til ON/OFF lys
