Produkttype	Benkeoppvaskmaskin
Merke	Logik
Modell	LDWTT15E
Kapasitet	6 kuverter
Mål (B x D x H)	550 x 500 x 438 mm
Strømforbruk	1170 - 1380 W
Nominell spenning	220-240 V ~ 50 Hz
Energiklasse	A+
Vanntrykkområde	0.04 - 1.0 MPa
Støynivå	49 dB(A)
Tørkeeffektivitetsklasse	A
Årlig energiforbruk	174 kWh
Årlig vannforbruk	1820 L
Antall programmer	7 (Intensiv, Normal, ECO, Glass, 90 min, Rask, Selvrens)
Kontrollpanel	Elektronisk med LED-display
Skyllemiddelindikator	Ja
Saltindikator	Ja
Utsatt start	Ja
Filtersystem	Tretrinns (Grov, Fin, Hoved)
Innvendig materiale	Rustfritt stål
Bestikkurv	Ja, med lokk
Justerbart skyllemiddelbeholder	6 innstillinger
Saltbeholderkapasitet	Omtrent 1,2 kg
Installasjonstype	Frittstående
Sikkerhetsfunksjoner	Jordforbindelse, dørsikkerhet

Ofte stilte spørsmål - LDWTT15E Logik

Hva gjør jeg hvis oppvaskmaskinen ikke starter?

Sørg for at døren er ordentlig lukket og låst. Sjekk at enheten er koblet til stikkontakten og slått på. Trykk på På/av-knappen og velg et program. Hvis problemet vedvarer, se avsnittet 'Tekniske problemer' i bruksanvisningen.

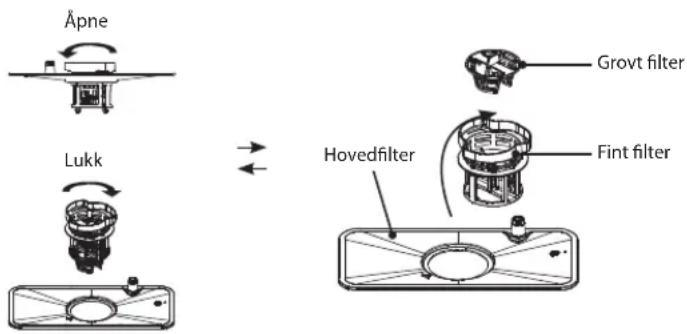

Hvordan rengjør jeg filterne i oppvaskmaskinen?

Slå av oppvaskmaskinen. Skru av og fjern grovfilteret og finfilteret, løft deretter forsiktig hovedfilteret. Skyll alle filtre under rennende vann, inkludert filtersylinderen. Sett sammen i motsatt rekkefølge: hovedfilter, deretter grovfilter skrudd med klokken til det klikker. Ikke stram for hardt. Bruk aldri oppvaskmaskinen uten filtre på plass.

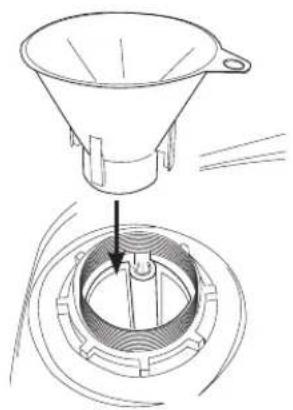

Hvordan tilsetter jeg salt i oppvaskmaskinen?

Ta ut kurven og skru av lokket på saltbeholderen. Bruk den medfølgende trakten til å helle omtrent 1,2 kg oppvaskmaskinsalt i beholderen. Ved første gangs bruk, fyll beholderen med vann til det renner over. Rens bort overflødig salt rundt åpningen, skru lokket godt på, og kjør 'Selvrens'-programmet umiddelbart uten servise.

Hvorfor er det hvite rester på serviset og glassene?

Hvite rester kan skyldes hardt vann. Sørg for at saltbeholderen er fylt og at saltforbruksinnstillingen er riktig. Sjekk også skyllemiddeldoseringen – øk den om nødvendig. Bruk standard oppvaskmaskinpulver. Hvis uklarhet ikke kan tørkes bort, kan glassene ikke være oppvaskmaskinsikre.

Hvordan velger jeg et vaskeprogram?

Trykk på På/av-knappen for å slå på oppvaskmaskinen. Trykk gjentatte ganger på Programknappen (P) for å navigere gjennom tilgjengelige programmer (Intensiv, Normal, ECO, Glass, 90 min, Rask, Selvrens). Indikatoren for valgt program lyser. Trykk på Start/Pause-knappen for å starte syklusen.

Kan jeg bruke oppvaskmaskintabletter i stedet for pulver?

Ja, du kan bruke oppvaskmaskintabletter. Legg tabletten i hovedvaskkammeret for vaskemiddel (eller i henhold til tabletprodusentens instruksjoner, f.eks. i bestikkurven). Ved bruk av tabletter kan det hende du ikke trenger å tilsette skyllemiddel eller salt, avhengig av vannhardhet og tabletttype. Følg alltid vaskemiddelprodusentens anbefalinger.

Hvordan justerer jeg skyllemiddeldoseringen?

Åpne lokket på skyllemiddelbeholderen. Finn skiven under og drei den til en høyere innstilling (1-6) for mer skyllemiddel eller en lavere innstilling for mindre. Fabrikkinnstillingen er 4. Hvis serviset har flekker eller ikke tørker, øk innstillingen. Hvis det er rester i rommet, reduser til 1.

Hvilke gjenstander er ikke egnet for vask i oppvaskmaskinen?

Gjenstander som trebestikk, krystallglass, sølvtøy, verdifulle vaser, sprukket porselen, plastgjenstander som ikke tåler oppvaskmaskin, støpejernspanner, kobberkjeler og gjenstander med tredeler er ikke egnet. Sjekk alltid om nytt servise er merket som oppvaskmaskinsikkert. Skjørt glass bør vaskes for hånd.

Hvordan installerer jeg oppvaskmaskinen?

Plasser oppvaskmaskinen på en flat, fast overflate nær en vannkran og avløp. Koble kaldtvannsslangen til vannledningen (0,04-1,0 MPa) med det nye slangsettet. Koble avløpsslangen til avløpsrøret, pass på at den ikke er knekt og at den er mellom 40-100 cm fra gulvet. Plugg inn i en jordet stikkontakt. Sørg for at alle tilkoblinger er sikre og at enheten står i vater.

Hva betyr feilkode E1?

Feil E1 indikerer at oppvaskmaskinen bruker for lang tid på å fylle til nødvendig vannivå. Mulige årsaker: vannkranen er stengt, vanninntaket er blokkert, eller vanntrykket er for lavt. Sjekk at kranen er helt åpen, at vannslangen ikke er knekt, og at vanntrykket er innenfor 0,04-1,0 MPa.

BRUKSANVISNING LDWTT15E Logik

Installasjons-/brukerveiledning

Benkoppvaskmaskin

NO

Installation/Bruksanvisning

Bänkdiskmaskin

SE

Asennus/Käyttöopas

Pöytäastianpesukone

FI

Sikkerhetsadvarsler 10

Pakke opp....40

Installasjon....41

Plassering....41

Produktoversikt....44

Sett forfra 44

Sett bakfra 44

Oppvaskmaskinkurv og bestikkurv....45

Sett fra innsiden 45

Kontrollpanel....46

Før du begynner 47

Äpne døren 47

Lukke døren 47

Gjenstander som ikke egner seg for oppvaskmaskin....47

Legge til oppvaskpulver eller -tablett 48

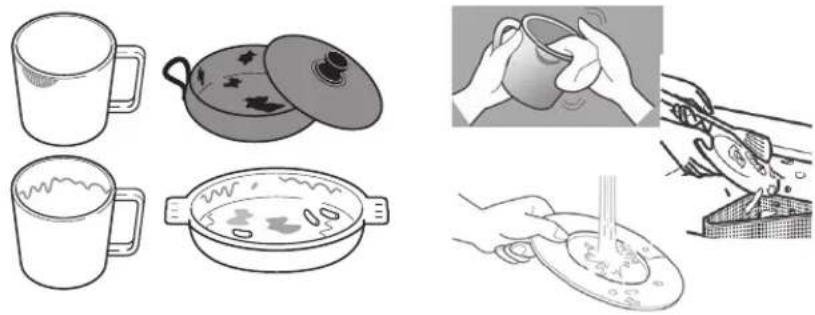

Før du setter inn i oppvaskmaskinen....51

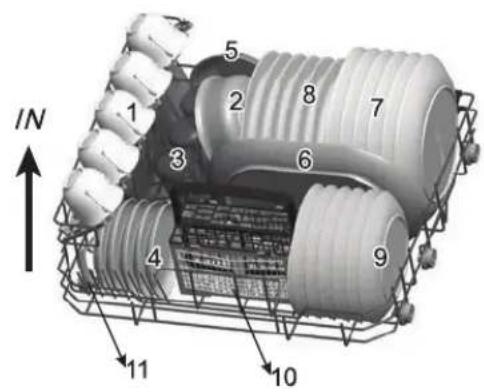

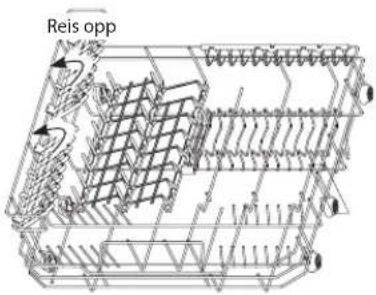

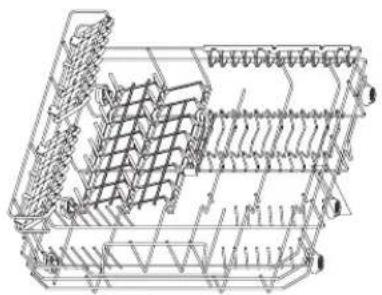

Oppvaskmaskinkurv....52

Bestikkurv 53

Starte en oppvask....54

Endre et program....54

Ved slutten av et program 54

Slå av enheten....54

Ta ut av oppvaskmaskinen ....54

Oppvasktabell....55

Rengjøring etter bruk 56

Utvendig vedlikehold....56

Innvendig ettersyn....56

Flytte oppvaskmaskinen....57

Vedlikehold etter en lang periode uten bruk....57

Råd og tips ....58

Tekniske forhold 58

Generelle forhold 58

Avhending av oppvaskmaskinen....60

Avhending av emballasje....60

Spesifikasjoner 61

Produktetikett....61

Byte av program ....76

Stänga av enheten....76

Opvaskekurv og bestikkurv 111

Indeni 111

Kontrolpanel....112

Før brug....113

For din fortsatte sikkerhet, samt for å redusere risikoen for elektrisk støt, vennligst følg alle sikkerhetsinstruksene som er listet opp under.

• Les alle anvisningene nøye før du bruker oppvaskmaskinen og legg dem til side for senere oppslag.
• Ta vare på håndboken. Hvis du overleverer oppvaskmaskinen til noen andre, må du sørge for at denne håndboken følger med.
• Hold ventilasjonsåpningene rundt oppvaskmaskinen fri for hindringer. Ventilasjonsåpningene på bunnen av oppvaskmaskinen må ikke dekkes til med teppe.
• Plasser oppvaskmaskinen på en flat overflate unna varmekilder som varmeovner og åpne flammer.
• Barn må overvåkes for å unngå at de leker med oppvaskmaskinen.
• Hold strømledningen utenfor barns rekkevidde.
• Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn. Barn må ikke foreta rengjøring og vedlikehold uten tilsyn.
• Hold barn unna vaskemidler og glansemidler. Disse kan forårsake kjemiske brannsår i munn, hals og øyne eller kvelning.
• Hold barn unna oppvaskmaskinen när døren er åpen.
• Slå av og koble fra stikkontakten før montering eller fjerning av verktøy/tillegg, etter bruk og før rengjøring.
• Hold fingrene unna deler i bevegelse og montert tilbehør.
  • Bruk aldri en skadet maskin.
• Hvis strømledningen er skadet, må den skiftes av produsenten, av produsentens servicerepresentant eller av en kvalifisert tekniker for å unngå fare.
• Hold strømledningen og støpslet unna vann.
  • Overstig aldri maksimal kapasitet.
• Det kreves to personer for å løfte denne oppvaskmaskinen.
• Denne oppvaskmaskinen må kun brukes som tilsiktet i husholdning.
• Apparatet er kun beregnet på vanlig innendørs husholdningsbruk og lignende bruksområder som:
  – bondegårder og i kjøkken som er tilgjengelige for hotellgjester, moteller og lignende overnattingssteder;
  – typiske bed & breakfast-etablissementer;
• catering og steder som ikke har en butikkfunksjon.

ADVARSEL

DET ER FARLIG FOR ALLE ANDRE ENN AUTORISERT SERVICEPERSONELL Å UTF∅RE SERVICE ELLER REPARASJONER SOM INNEBÆRER FJERNING AV DEKSLER.

FOR Å HINDRE ELEKTRISK ST∅T MÅ DU IKKE FORS∅KE Å REPARERE SELV.

• Ikke sitt eller stå på døren eller stativet.
• Ikke flytt oppvaskmaskinen ved å holde i døren eller dørkantene. Hold oppvaskmaskinen rundt sidene eller i sokkelen när den flyttes.
• Ikke ta på varmeelementet under eller straks etter bruk.
• Ikke bruk oppvaskmaskinen med mindre alle paneler er satt riktig på plass. Vær meget forsiktig hvis du må åpne døren mens et program kjører, da det er fare for at varmt vann spruter ut av maskinen.
• Ikke sett tunge gjenstander på den åpne døren. Apparatet kan velte.
• Når du setter inn gjenstander som skal vaskes:
• Plasser skarpe gjenstander slik at de ikke skader dørpakningen,

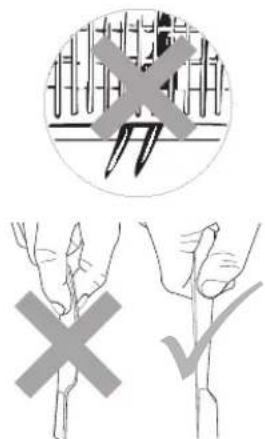

• Advarsel: Kniver og andre redskaper med skarpe kanter må settes i kurven med spissen ned eller legges horisontalt.
• Ikke la plastgjenstander komme i kontakt med varmeelementet.
• Kontroller at vaskemiddelrommet er tomt etter at vaskesyklusen er ferdig.
• Ikke vask plastgjenstander med mindre de er merket som oppvaskmaskinsikre eller tilsvarende.
• Bruk kun vaskemidler og glansemidler som er ment for en automatisk oppvaskmaskin.
• Andre måter å koble fra strømforsyningen må være bygd inn i ledningsnettet med minst 3 mm kontaktatskillelse i alle poler.
  • Døren må ikke stå åpen da noen kan snuble i den.
• For å spare strøm, må du huske på alltid å slå av oppvaskmaskinen när du er ferdig med den. Oppvaskmaskinen må ikke etterlates uten tilsyn när den er i bruk.
• Fjern døren til oppvaskrommet när du slutter å bruke en gammel oppvaskmaskin eller kaster den.
• Strømledningen må ikke bøyes eller klemmes for mye under installasjonen.
  • Ikke tukle med kontrollene.
• Apparatet må kobles til vannledningen med et nytt slangesett.
  • Det maksimale antallet kuverter som kan vaskes er 6.
• Det maksimalt tillatte inngående vanntrykket er 1 MPa, og det minimalt tillatte vanntrykket er 0,04 MPa.

- Grønn og gul = jord,

- Blå = spenningsførende (nøytral (N) i et TN-system),

- Brun = spenningsførende (fase (L) i et TN-system).

For din fortsatte sikkerhed og for at reducere risikoen for skader eller elektrisk stød bedes du følge angivelserne herunder.

- Stikket skal skal anbringes i en stikkontakt, installeret og jordforbundet i overensstemmelse med lokale standarder og krav.

- Grøn og gul = jord,

- Blå = neutral,

- Brun = strømførende.

Takk for at du kjøpte ny oppvaskmaskin fra Logik.

Ta deg tid til å lese gjennom denne installasjons-/brukerveiledningen for å bli fullt fortrolig med installasjon og betjening.

Les alle sikkerhetsanvisningene nøye før bruk og behold denne installasjons-/brukerveiledningen for framtidig referanse.

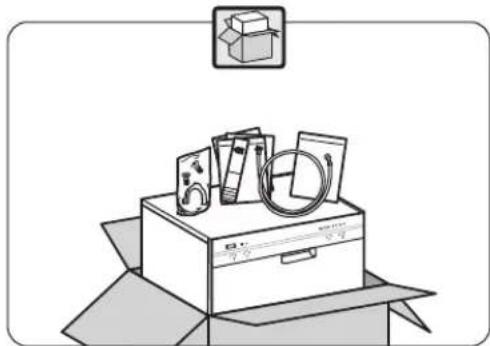

Pakke opp

Følgende elementer er vedlagt:

Måleskje for vaskemiddel 1 full skje = 20 g (ca.)

Salttrakt U-formet slangeholder

Målekopp 60 ml (ca.)

Instruksjonsmanual

Dette produktet har blitt testet med vann for å sikre riktig drift. Denne testen kan ha etterlatt litt vann i enheten. Dette er normalt og trygt. Fjern eventuelle vanndråper fra utsiden hvis nødvendig.

INSTALLASJON

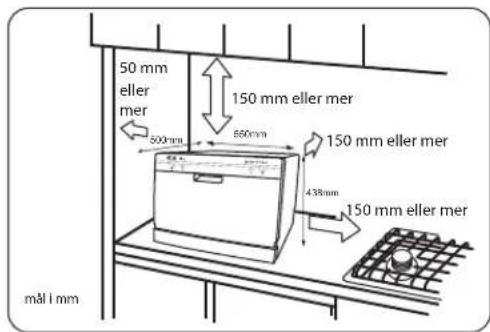

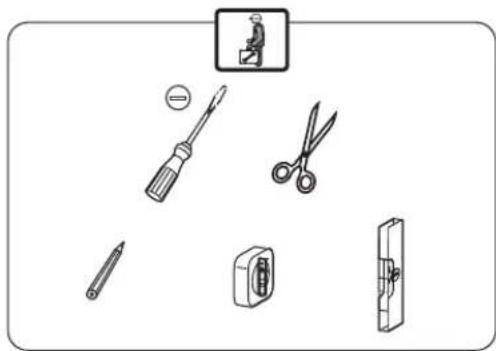

Plassering

Når du skal velge hvor oppvaskmaskinen skal stå, må du sørge for at underlaget er horisontalt og stabilt og at rommet er godt luftet. Ikke sett oppvaskmaskinen i nærheten av en varmekilde, f.eks. komfyr, varmtvannsbereder eller radiator. Svært kalde omgivelser kan også føre til at maskinen ikke yter som den skal. Denne oppvaskmaskinen er ikke beregnet for bruk i en garasje eller utendørs installasjon.

Ikke dekk til oppvaskmaskinen med noe slags materiale. Påse at det etterlates åpent rom på sidene ved installasjon.

Alle deler som fjernes må oppbevares for å kunne foreta en full installasjon senere. Sørg for at oppvaskmaskinen er frakoblet og tom. Vi anbefaler at to personer håndterer oppvaskmaskinen under installasjon.

1. Sørg for at oppvaskmaskinen installeres av en kvalifisert tekniker. Se hvilke verktøy som kreves.

1. Sørg for at det er nok åpning på hver side av enheten for å tillate noe sideveis bevegelse for service når det er nødvendig. Oppvaskmaskinens mål er 550 mm (B) × 500 mm (D) × 438 mm (H). Figuren viser minstemålene som kreves for å plassere benkoppvaskmaskinen. Beskytt plastdeler og kabler fra å bli utsatt for høy temperatur.

NO

INSTALLASJON

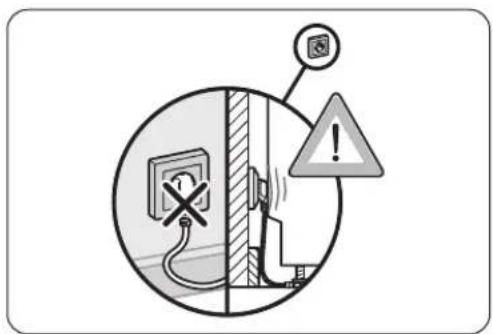

1. Ikke koble enheten til stikkontakten før installasjon. Påse at enheten ikke installeres rett foran stikkontakten. Dette er for å unngå eventuell skade på baksiden av enheten. Påse at støpslet er lett tilgjengelig etter installasjonen.
   De elektriske spesifikasjonene for stikkontakten må tilsvare spesifikasjonene som er angitt på oppvaskmaskinens merkeplate. Ikke bruk skjøteledning.
2. Plasser enheten ved siden av en vannkran og et avløp.
3. Sørg for at vanninntaks- og avløpsslangene ikke er knekt eller klemt. Enheten må ikke stå på strømledningen.

1. Sørg for at røropplegget er tilpasset bruk med oppvaskmaskinen. Ta kontakt med en kvalifisert rørlegger hvis du er i tvil. Denne enheten MÅ TILKOBLES en KALDTVANNSKRAN ved å bruke den nye vanninntaksslangen. GAMLE SLANGER MÅ IKKE BRUKES PÅ NYTT. Vanntrykket fra vannkranen må være minst 0,04 MPa og høyst 1,00 MPa.

- Koble én ende av sikkerhetsvannslangen til oppvaskmaskinen, og koble deretter den andre enden av slangen til vannkranen. Sørg for at den svarte gummipakningen er på plass.

- Etter at slangen er tilkoblet, åpne vannkranen og se etter at det ikke er lekkasjer. Koble oppvaskmaskinen til stikkontakten.

- Ikke bøy avløpsslangen.

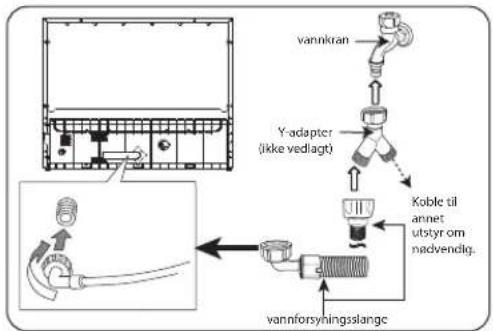

Du kan bruke en Y-adapter (ikke vedlagt) for ekstra vanntilførsel til annet utstyr, for eksempel en vaskemaskin. Dette gjelder kun for kaldtvannskran. En Y-adapter er tilgjengelig i de fleste jernvarebutikker.

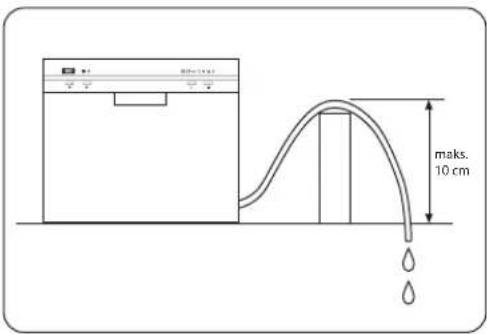

- Ikke løft avløpsslangen høyere enn 10 cm fra benken. I motsatt fall kan det bli umulig for enheten å tømme ut det brukte vaskevannet skikkelig.

Før du kobler til avløpsrøret, må du sørge for å kontrollere avløpsrøret og fjerne propper eller blokkeringer i den. Ellers kan enheten ikke være i stand til å sende ut avløpsvannet på riktig måte.

Steng vannkranen etter bruk.

- Fest avløpsslangen godt til avløpsrøret for å unngå at den kommer løs under oppvasken.

- Avløpsrøret må kobles til avløpet for gråvann og ikke til avløpet for overflatevann.

- Avlopsslangen må plasseres mellom 40 cm og 100 cm fra gulvnivået og den må ikke forlenges. I motsatt fall kan det bli umulig for enheten å tømme ut det brukte vannet ordentlig.

- Steng vannkranen etter bruk.


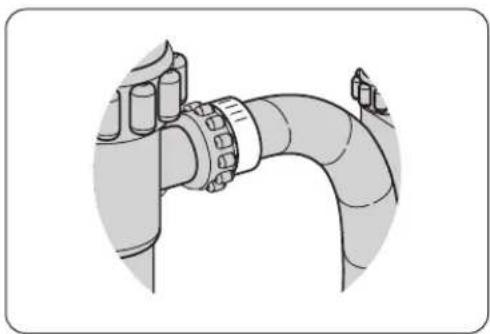

Om sikkerhetsvannslangen

Sikkerhetsvannslangen består av doble vegger. Dette slangesystemet sørger for å blokkere vanngjennomstrømningen ved brudd på tilførselsslangen og når luftrommet mellom tilførselsslangen og den ytre korrugerte slangen fylles med vann.

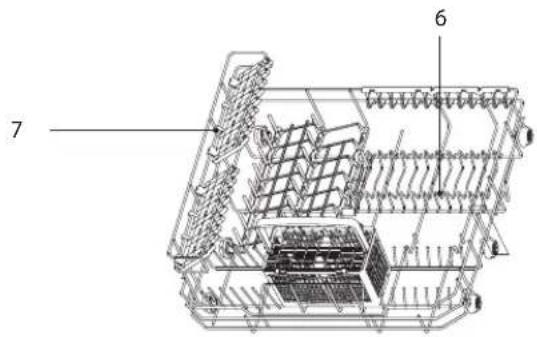

Oppvaskmaskinkurv og bestikkurv

1. Ⓧ Advarselslampe for lavt saltnivå

For å slå oppvaskmaskinen på og av.

Trykk på denne knappen for å angi antall timer til forsinket start av oppvask.

1. P Programknapp

• Velg ønsket oppvaskprogram.
- Hvert trykk på knappen skifter fra ett oppvaskprogram til det neste.

1. ▶ Start/pause-knapp

For å bekrefte og starte det valgte vaskeprogrammet.

Åpne døren

• Åpne døren på gløtt for å unngå vannsøl.
• Trekk i dørhåndtaket.

Hvis døren åpnes mens maskinen går, avbrytes alle funksjoner automatisk.

Lukke døren

• Etter at serviset er satt inn, skyv kurvene helt inn i oppvaskmaskinen.
  • Løft døren oppover og skyv til den klikker på plass.
• Ikke smell igjen oppvaskmaskindøren.

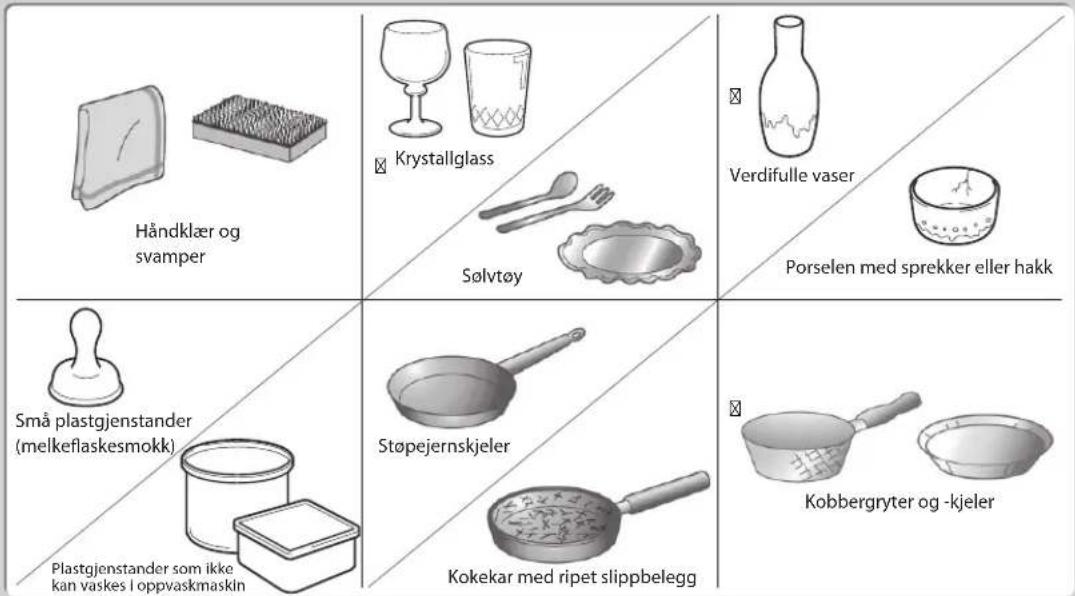

Gjenstander som ikke egner seg for oppvaskmaskin

Når du kjøper nytt steintøy og bestikk, må du forsikre deg om at det er oppvaskmaskinsikkert. Noen gjenstander egner seg ikke for oppvaskmaskiner.

Følgende elementer egner seg ikke

• Bestikk og steintøy av tre eller gjenstander med tredeler kan bli misfarget og blekne. Limet som brukes i disse gjenstandene er ikke oppvaskmaskinsikkert, slik at trehåndtak kan løsne etter at å ha blitt vasket i en oppvaskmaskin.
• Håndlagde gjenstander, antikviteter, verdifulle vaser og dekorativt glasstøy egner seg heller ikke for oppvaskmaskiner.
• Plastgjenstander som ikke tåler varme (f.eks. tupperware), kan smelte eller miste fasong på grunn av den høye temperaturen i oppvaskmaskinen.
  • Gjenstander av kobber, messing, tinn og aluminium kan bli misfarget eller matt.
• Drikkeglass og skjørt glasstøy kan bli uklart etter mange oppvasker. Ikke vask skjørt glasstøy eller krystallglass i en oppvaskmaskin. Vask skjørt glasstøy for hånd i stedet.
• Sølv- og aluminiumsdeler har en tendens til å bli misfarget under oppvask. Rester som eggehvite, eggeplomme og sennep, forårsaker ofte misfarging og flekker på solvtøy. Derfor bør du skylle av restene fra solvtøyet umiddelbart etter bruk.

NO

Legge til oppvaskpulver eller -tablett

Bruk kun vaskemidler som er spesielt laget for oppvaskmaskiner. Vær mest mulig miljøvennlig – ikke bruk mer enn riktig mengde vaskemiddel. Bruk oppvaskpulver eller oppvasktabletter i vaskemiddeldispenseren. Se anvisningene fra vaskemiddelprodusenten när det gjelder riktig mengde å bruke. Brukes oppvasktabletter, må produsentens anbefalinger studeres for å avgjøre hvor tabletten skal legges (f.eks. i bestikkurven, vaskemiddelrommet osv.)

Irriterende

Blekemidler og vanlige oppvaskmidler

• ADVARSEL! Oppbevares utilgjengelig for barn.
- Irriterer øynene.
- Unngå kontakt med øynene. Ved kontakt med øyne, skyll umiddelbart med store mengder vann og oppsøk medisinsk hjelp.
• Ved svelging må du straks oppsøke medisinsk hjelp.

Følg trinnene nedenfor for å fylle vaskemiddeldispenseren.

1. Skyv knappen på lokket til oppvaskmiddeldispenseren til klaffen spretter opp.
2. Fyll vaskemiddeldispenseren med oppvaskpulver både i hovedvaskemiddelrommet og forvaskemiddelrommet eller legg inn oppvasktabletten i hovedvaskemiddelrommet. Markeringen viser fyllnivået.

Alle programmer med forvask trenger ekstra vaskemiddel som må legges i forvaskemiddelrommet. Brukes oppvasktabletter, må produsentens anvisninger følges. Se oppvasktabellen. Dette vaskemidlet brukes under forvasken.

1. Lukk lokket ordentlig slik at det klikker på plass.

Glansemidlet hjelper til med å sikre at vann ikke fester seg og lager merker på steintøy under tørkingen og bidrar til at oppvasken tørker raskere. Bruk bare glansemidler som er beregnet på oppvaskmaskiner for husholdningsbruk, i beholderen. Denne modellen er laget for å bruke kun flytende glansemidler.

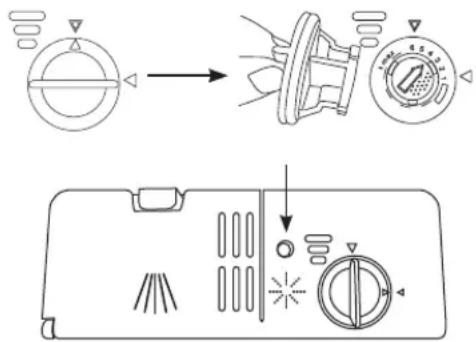

Følg trinnene nedenfor for å fylle glansemiddelbeholderen, så fordeles riktig mengde automatisk.

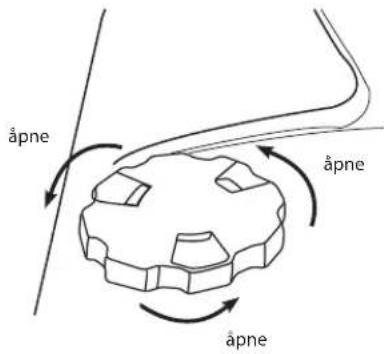

1. Vri lokket og åpne som indikert.
2. Når åpningsmerket for lokket er innrettet, kan du løfte lokket opp.
3. Fyll på glansemiddel til glansemiddelindikatoren blir helt svart, og lukk lokket.
4. Ikke fyll for mye i beholderen. Tørk opp eventuelt sol.

• Hvis vannet der du bor er mykt, trenger du kanskje ikke glansemiddel da dette kan føre til at det dannes en hvit film på serviset.
• Hvis du bestemmer deg for å bruke en oppvasktablett, trenger du ikke fylle på glansemiddel i glansemiddelbeholderen.
• Advarselsindikatoren for lavt glansemiddelnivå lyser når beholderen er nesten tom for glansemiddel og må fylles opp.
• Du kan også se mengden glansemiddel ved å sjekke glansemiddelindikatoren ved siden av lokket til beholderen. Når indikatoren er svart, betyr det at den er full. Når den er klar, betyr det at den er nesten tom.

Justere glansemiddelbeholderen

Glansemiddelbeholderen har seks innstillinger. Både den anbefalte innstillingen og fabrikkinnstillingen er «4». Hvis serviset ikke tørker ordentlig eller er flekkete, kan du justere skiven til det neste høyere nummeret til serviset er plettfritt.

Hvis det finnes glansemiddelrester i oppvaskrommet eller på serviset, vri skiven på glansemiddeldispenseren til 1.

NO

Fylle på salt

Hvis vannet der du bor er hardt, dannes det avleiringer av kalk på servise og redskaper. Derfor har denne maskinen en saltbeholder som kan brukes til å redusere vannets hardhet.

Følg trinnene nedenfor for å fylle saltbeholderen og stille inn forbruket etter hardhetsgraden på vannet der du bor.

1. Fjern kurven og skru av lokket på beholderen.

1. Sett trakten som følger med over saltbeholderen. Fyll på omtrent 1,2 kg med oppvaskmaskinsalt avhengig av merket du bruker.

1. Fyll beholderen med vann til det renner over (kun første gang).

2. Fjern eventuelt søl fra området rundt beholderåpningen og skru deretter lokket godt på igjen.

3. Kjør hurtigprogrammet 📋 umiddelbart (uten noe steintøy i oppvaskmaskinen) for å fjerne alle spor av salt fra oppvaskrommet.

• Advarselsindikatoren for lavt saltnivå lyser når det er lite salt i beholderen og den må fylles opp.
• Advarselsindikatoren for lavt saltnivå slutter å lyse etter noen dager avhengig av hvor fort saltet løses opp.
• Hvis du bestemmer deg for å bruke en oppvasktablett, trenger du kanskje ikke fylle på salt – dette avhenger av vannets hardhet der du bor og tablettypen du bruker. Spør vannleverandøren og følg oppvasktablettprodusentens anvisninger.

Sette inn i oppvaskmaskinen

Før du setter inn i oppvaskmaskinen

Følg disse merknadene før du setter inn bestikk og steintøy i kurven.

- Fjern alle matrester og flekker fra leppestift fra steintøy og servise. Skyll om nødvendig.

• Servise og bestikk må ikke ligge inni hverandre eller dekke til hverandre.
• Sett inn bestikket og steintøyet slik at vannet kan komme til alle overflater.

• Sørg for at alle gjenstander er trygt plassert.
• Hule gjenstander som kopper, glass, kjeler osv., må plasseres opp ned i kurven.
- Større gjenstander må plasseres i en vinkel slik at vann lett kan renne av.
- Spylearmene må ikke blokkeres av gjenstander som er for høye eller som henger gjennom kurvene. Hvis du er i tvil, kan du forsikre deg om at spylearmene har fri bevegelse ved å rotere dem manuelt.
- Sørg for at små gjenstander ikke faller gjennom holderne i kurvene.

• Av sikkerhetsmessige årsaker må du ikke bruke oppvaskmaskinen uten at oppvaskmaskinkurven står riktig på plass.
• Ikke vask gjenstander som er tilsmusset med aske, sand, voks, smørefett eller maling i oppvaskmaskinen. Disse gjenstandene kan skade oppvaskmaskinen. Aske løses ikke opp, men fordeles i oppvaskmaskinen.

Oppvaskmaskinkurv

Bruk oppvaskmaskinkurven for små og lette elementer som kopper, tefat, glass, dessertskåler osv.

Lange elementer som suppeskjeer, visper og lange kniver, må legges ned på tvers fremst i kurven.

Hengslet koppstativ

For å lage plass for større elementer i oppvaskmaskinkurven, kan du heve koppstativet. Du kan deretter lene de høye glassene mot det. Du kan også fjerne stativet når det ikke brukes.

Spisser

Spissene brukes for å holde tallerkener og fat på plass.

Sette inn 6 kuverter i oppvaskmaskinkurven

Tabellen nedenfor og det tilhørende bildet viser optimal plassering av steintøy i oppvaskmaskinkurven.

Nummer Element
1 Kopper
2 Middels stor serveringsbolle
3 Glass
4 Tefat
5 Skål
6 Ovalt fat
7 Tallerkener
8 Suppefat
9 Dessertskåler
10 Bestikkurv
11 Serveringsskjeer

NO

Oppvaskmaskinskurven har plass til middagstallerkener med en diameter på 260 mm. Tallerkener som er større enn dette kan ikke få plass i kurven.

Bestikkurv

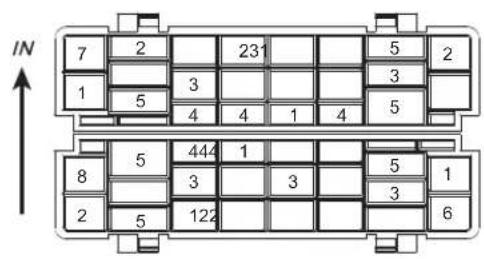

Du kan gjøre det mye enklere å ta ut av maskinen ved å gruppere bestikket i soner når det plasseres i bestikkurven. Tabellen nedenfor og det tilhørende bildet viser optimal plassering.

Nummer Element

1 Gafler

2 Suppeskjeer

3 Dessertskjeer

4 Teskjeer

5 Kniver

6 Serveringsskjeer

7 Sausøser

8 Serveringsgafler

• Ikke la noen gjenstander stikke ut gjennom bunnen av kurvene.
• For å unngå faren for personskade må du sette inn kniver og gafler med håndtakene opp. Ikke hold dem i den spisse enden.
• Bestikkurven leveres med lokk som er laget for at du skal kunne laste bestikket inn i de riktige rommene. Hvis du bruker kurven uten lokk, kan dette føre til at bestikket ikke blir vasket godt nok.
• Sørg for at lokket er forsvarlig festet til kurven før start.
• For å overholde ytelsesstandarden, dvs. EN50242, må du sørge for alt bestikk settes inn i henhold til anvisningene i denne håndboken.

1. Kontroller at enheten er koblet til stikkontakten og at vannkranen er åpnet helt (vanntrykk mellom 0,04 MPa og 1,00 MPa).
2. Åpne døren. Trekk ut oppvaskmaskinkurvene, sett inn serviset og skyv kurvene på plass.
3. Fyll på vaskemidlet eller legg inn oppvasktabletten i vaskemiddelrommet og steng lokket godt.
4. Lukk oppvaskmaskindøren. Det høres et klikk när døren lukkes ordentlig. Ikke smell igjen døren.
5. Trykk på ⏻-knappen.
6. Velg vaskeprogram i henhold til oppvasken du setter inn og hvor tilsmusset den er. Se avsnittet Oppvasktabell.
7. Indikatorlampen for det valgte programmet tennes.
8. Trykk på ▶Hknappen, så starter oppvaskprogrammet straks.

Hvis du åpner oppvaskmaskindøren mens oppvaskprogrammet pågår og så lukker den igjen, fortsetter oppvaskmaskinen med det gjeldende programmet etter 10 sekunder.

Endre et program

Følg trinnene nedenfor for å endre programmet hvis oppvasken allerede har startet.

1. Åpne døren på gløtt for å unngå vannsøl før du åpner den helt. Undersøk om enheten har sluppet ut oppvaskpulveret eller -tabletten. Dette vil avhenge av hvor lenge oppvaskprogrammet har kjørt.
2. Hvis vaskemiddellokket er åpnet, foreslår vi at du lar oppvaskprogrammet bli fullført.
3. Hvis oppvaskmiddellokket fortsatt er lukket, trykker du på knappen for å sette oppvasken på pause. Trykk og hold P til enheten går i ventemodus. Trykk P igjen for å velge det nye programmet, og bekreft valget ved å trykke på knappen.

Ved slutten av et program

Oppvaskmaskinen avgir en lyd idet programmet avsluttes.

Slå av enheten

Husk å slå av oppvaskmaskinen med öknappen for å spare energi. Oppvaskmaskinen fortsetter å bruke strøm til den slås av med öknappen.

Hvis oppvaskmaskinen ikke skal brukes på en lang stund, f.eks. mens du er på ferie, må du koble enheten fra stikkontakten.

Ta ut av oppvaskmaskinen

Det er viktig å la serviset kjøle seg ned før du tar det ut av maskinen, fordi servise lettere sprekker og får hakk när det er varmt. Hvis du derfor åpner oppvaskmaskindøren helt etter at maskinen er avslått, kjøles serviset raskere ned.

Program Oppvaskinformasjon Prosess		Mengde vaskemiddel	Kjøretid (min)	Strømforbruk (kWh)	Vannforbruk (L)	Glansemiddel
Intensiv	For meget tilsmusset innhold, f.eks. gryter, kjeler, kasseroller og servise som har stått med inntørket mat en stund.	Forvask (50 °C)Vask (70 °C)SkyllingskyllingSkyllingskylling (70 °CTørking	Forvask (3 g)Hovedvask (15 g)	140 0,90 10,0		√
Normal	For normalt tilsmusset innhold, f.eks. gryter, tallerkener, glass oglett tilsmussede kjeler.	ForvaskVask (60 °C)Skyllingskylling (70 °CTørking	Forvask (3 g)Hovedvask (15 g)	120 0,70 8,0		√
∅KONOMI*(EN50242) ECO	Dette er standardprogrammet som passer til å vaske opp normalt tilsmusset dekketøy, og det mest effektive programmet med tanke på samlet forbruk av energi og vann for denne typen dekketøy.	ForvaskVask (50°C)Skyllingskylling (70 °CTørking	Forvask (3 g)Hovedvask (15 g)	180 0,61 6,5		√
Glass	For lett tilsmusset innhold, f.eks. glass, krystall og fint porselen.	Vask (45 °C)Skyllingskylling (60 °CTørking	Hovedvask (18 g)	75 0,50 7,0		√
90 min	For lett tilsmusset innhold som ikke må tørkes med høy effektivitet.	Vask (65 °C)Skyllings (70 °CTørking	Hovedvask (18 g)	90 0,65 7,0		√
Hurtig	En kortere vask forlett tilsmusset innhold som ikke må tørkes.	Vask (40 °C)Skyllingskylling (40 °C)	Hovedvask (15 g)	30 0,23 6,0		×
Selvrens	Dette programmet er for selvrensing av oppvaskmaskinen.	Vask (70°C)Skyllingskylling (65°C)Tørking	Hovedvask (15g)	80 0,58 6,6		√

* For å overholde ytelsesstandarden, dvs. EN50242, må programmet for økonomioppvask brukes i testen.

Kondenseringstørking

• Energi spares ved å tørke serviset med restvarmen etter den siste skyllingen.
• Oppvasktiden forlenges pga. denne tørkemetoden.
• Enkelte vaskeprogrammer har ikke en tørkefunksjon, noe som utdypes i oppvasktabellen.

NO

Rengjøring etter bruk

Utvendig vedlikehold

Rengjør dørpakningen regelmessig med en fuktet klut for å fjerne matrester.

Når du setter inn i oppvaskmaskinen, kan matrester og væske dryppe ned på sidene av oppvaskmaskindøren.

Hvis det er nødvendig med en rengjøring, må kontrollpanelet tørkes av KUN med en fuktet klut.

• For å unngå at vann kommer inn i dørlåsen og de elektriske komponentene må det ikke brukes noen form for sprayrengjøring.
• Bruk aldri skurende rengjøringsmidler eller skuresvamper på de ytre overflatene, fordi dette kan lage riper. Tørkepapir kan også lage riper eller etterlate merker på overflaten.

Innvendig ettersyn

Filtreringssystem

Filtreringssystemet i bunnen av vaskerommet holder igjen grovt avfall fra oppvasken. En større ansamling av grovt avfall kan tette filtrene. Kontroller filtrene regelmessig og rengjør dem under rennende vann om nødvendig.

Følg trinnene nedenfor for å rengjøre filtrene i vaskerommet.

1. Sørg for at oppvaskmaskinen er avslått.
2. Skru løs det grove og fine filtret, og løft det forsiktig ut.
3. Løft hovedfiltret forsiktig ut.

4. Skyll alle filtrene, inkludert filtersylinderen, under rennende vann og sett alle filtrene inn igjen i motsatt rekkefølge.

5. Sett hovedfilteret forsiktig på plass igjen.

6. Skru det grove filteret forsiktig på igjen med urviseren. Det skal høres et svakt klikk när filtret kommer riktig på plass.

• Ikke stram filtrene for mye. Sett filtrene tilbake i riktig rekkefølge så de sitter godt på plass. I motsatt fall kan grove rester komme inn i systemet og forårsake en blokkering.
• IKKE bruk oppvaskmaskinen uten at filtrene er på plass. Hvis filtrene settes feil tilbake, kan maskinens ytelse bli redusert og servise og redskaper kan bli skadet.

Spylearmer

Matrester kan sette seg fast i dysene og lagrene til spylearmene. Du må derfor kontrollere og rengjøre spylearmene regelmessig. Sørg for at oppvaskmaskinen er avslått. Bruk en spiss gjenstand, f.eks. en tannpirker, til å løsne matrester i spylearmdysene.

Ikke prøv å fjerne spylearmene.

Ikke sett oppvaskmaskinen på et sted hvor temperaturen kan komme under 0 °C. Hvis enheten skal stå på et sted uten varme over vinteren, anbefales følgende:

1. Koble enheten fra vannkranen.
2. Slå på enheten. Velg et hvilket som helst oppvaskprogram og la det gå i bare ett minutt. Dette tømmer ut alt overflødig vann som er igjen i enheten.
3. Koble fra stikkontakten.
4. Tøm oppvaskmaskinen.
5. Lukk oppvaskmaskindøren.
6. Koble enheten fra vannavløpet. Bruk en passende beholder til å fange opp eventuelt resterende vann i slangene.

Hvis du møter på problemer med trinnene ovenfor, kan du be en servicerepresentant om hjelp.

Flytte oppvaskmaskinen

Hvis du må flytte enheten, for eksempel til et annet hus, må du:

1. Koble oppvaskmaskinen fra stikkontakten.
2. Koble oppvaskmaskinen fra vanninntaket og -avløpet. Bruk en passende beholder til å fange opp eventuelt resterende vann i slangene.
3. Fjern oppvaskmaskinen fra den gjeldende plasseringen med slangene koblet fra.
4. Dra enheten ut sammen med slangene.

• Ikke vipp enheten for mye under transport.
  • Vi anbefaler at to personer håndterer oppvaskmaskinen under installasjon.

Vedlikehold etter en lang periode uten bruk

Hvis du ikke har tenkt å bruke enheten på en lang stund:

1. Koble oppvaskmaskinen fra stikkontakten.
2. Koble oppvaskmaskinen fra vanninntaket og -avløpet. Bruk en passende beholder til å fange opp eventuelt resterende vann i slangene.
3. Åpne døren på gløtt for å hindre at det oppstår vond lukt i oppvaskrommet.
4. Sørg for at oppvaskrommet er rent.

NO

Råd og tips

• Reparasjoner må kun utføres av en kvalifisert servicerepresentant i strengt samsvar med gjeldende lokale- og nasjonale sikkerhetsbestemmelser. Uautoriserte eller feilaktige reparasjoner kan føre til personskade eller skade på enheten.
• Før du ringer etter service, les avsnittet Råd og tips og se om du kan løse enkelte vanlige problemer selv.

Tekniske forhold

Tekniske problemer
Tilstand Mulige årsaker Løsning
Oppvaskmaskinen starter ikke. Døren er ikke helt lukket. Lukk døren godt.
Enheten er ikke koblet til stikkontakten.		Sett støpslet inn i stikkontakten.
Enheten er ikke påslått.		Trykk på øknappen og velg et program.
E1 Det tar for lang tid å fylle	opp til nødvendig vannivå: Vannkranen er stengt, vanntilførselen er begrenset eller vanntrykket er for lavt.	Se etter om vannkranen er helt åpen, kontroller vanntrykket og se etter at vannslangen ikke har knekk.
E4 Enheten overfylles med vann	Steng vannkranen, trekk støpselet	ut av stikkontakten og kontakt en kvalifisert servicerepresentant.
Tømmepumpen fungerer ikke som den skal.	Antioversvømmelsessystemet har vært i bruk.	Koble fra stikkontakten.Koble fra vannkranen.Tilkall en kvalifisert tekniker.

Generelle forhold

Generelle problemer
Tilstand Mulige årsaker Løsning
Det er rester av vaskemiddel i dispenseren når programmet avsluttes.	Vaskemiddeldispenseren var fremdeles fuktig da den ble fylt med vaskemiddel.	Sørg for at dispenseren er tørr før du fyller vaskemiddel i den.
Kan ikke stenge vaskemiddellokket ordentlig.	En opphopning av vaskemiddelrester blokkerer låsehaken.	Rengjør låsehaken.
Bankelyd i vaskerommet. En spylearm banker mot en gjenstand i en kurv.		Avbryt programmet og omordne gjenstandene som stenger for spylearmen. Se avsnittet Sette inn i oppvaskmaskinen.
Synlig hinne på glass og bestikk.	Glansemiddeldoseringen er for høy.	Juster skiven på glansemiddeldispenseren til en lavere innstilling.
Servise, bestikk og glass er ikke tørt.	Det brukes for lite glansemiddel eller glansemiddelbeholderen er nesten tom.	Fyll på glansemiddel, juster skiven på glansemiddeldispenseren til en høyere innstilling eller bytt til et annet glansemiddelmerke.
	Steintøy ble tatt ut av oppvaskmaskinen for tidlig.	La steintøyet ligge i oppvaskmaskinen til du hører et lydsignal.
Hvite rester er synlig på bestikk og steintøy, skygger vises på glass – film som kan tørkes av.	Det ble ikke brukt nok glansemiddel.	Fyll på glansemiddel, juster skiven på glansemiddeldispenseren til en høyere innstilling eller bytt til et annet glansemiddelmerke.
	Det er ikke nok salt i saltbeholderen.	Fyll opp saltbeholderen.
	Lokket på saltbeholderen er ikke skrudd ordentlig på.	Påse at det er skrudd ordentlig på.
	Det er blitt brukt feil vaskemiddel.	Bytt vaskemiddel. Bruk vanlig vaskemiddel for oppvaskmaskiner.
	Saltforbruksinnstillingen er for lav.	Velg en høyere saltforbruksinnstilling.
Glass er matte og misfargede – ingen film som kan tørkes av.	Glasstøyet er ikke oppvaskmaskinsikkert. Overflatene er forringet.	Glass som ikke kan vaskes i oppvaskmaskin, må vaskes for hånd.
Te- eller leppestiftlekker har ikke blitt fullstendig fjernet.	Vasketemperaturen til det valgte programmet var for lav.	Velg et program med en høyere vasketemperatur.
	Den blekende virkningen av vaskemidlet som brukes er for dårlig.	Bytt vaskemiddel.
	Unnlot å skylle eller fjerne flekker på forhånd.	Forhåndsskyll eller fjern flekkene med en serviett før oppvask.

NO

NO

Avhending av oppvaskmaskinen

• Når du avhender den gamle oppvaskmaskinen, må du først gjøre den umulig å bruke. Koble fra strøm- og vanntilførsel og klipp av ledningen med støpslet. ∅delegg dørlåsen, slik at barn ikke kan stenge seg inne ved et uhell. Sørg for forsvarlig avhending av oppvaskmaskinen.
• Produktet må ikke kastes som husholdningsavfall når det ikke lenger skal brukes. Det må leveres til et innsamlingssted for elektrisk og elektronisk avfall eller til en forhandler som utfører denne tjenesten. Separat avhending av et husholdningsapparat avverger eventuelle negative konsekvenser for miljøet og helsen som kan forekomme ved feilaktig avhending, og gjør det mulig å bruke enkelte deler om igjen, noe som betyr betydelig redusert energi- og ressursforbruk. Som en påminnelse om å avhende husholdningsapparater separat fra annet avfall, er produktet merket med en overkrysset søppeldunk.
• Sørg for at maskinen ikke utgjør noen fare for barn mens den oppbevares for avhending.

Avhending av emballasje

Kast plastemballasjen og posene på en forsvarlig måte og hold dem utenfor barns rekkevidde.

Spesifikasjoner

Mål 550 mm (B) × 500 mm (D) × 438mm (H)
Nødvendig vanntrykk 0,04 – 1,00 MPa
Strømforbruk 1170 - 1380 W
Merkespenning 220-240 V 50 Hz vekselstrøm
Grad av beskyttelse mot inntrengning av vann	IPX1
Montasje Frittstående

Funksjoner og spesifikasjoner kan endres uten varsel.

NO

Produktetikett

Merke Logik
Modell LDWTT15E
Kapasitet 6 kuverter
Strømforbruk avslått 0,45 W
Strømforbruk i ventemodus 0,45 W
Energieffektivitetsklasse A+
Årlig strømforbruk	Strømforbruk 174 kWh per år, basert på 280 standardoppvasker med tilkobling til kaldt vann og bruk av strømsparende program. Virkelig strømforbruk avhenger av hvordan maskinen brukes.
Strømforbruk i en standard oppvask 0,61 kWh
Årlig vannforbruk	Vannforbruk 1820 liter per år, basert på 280 standardoppvasker. Virkelig vannforbruk avhenger av hvordan maskinen brukes.
Tørkeeffektivitetsklasse	Tørkeeffektivitetsklasse er A på en skala fra G (laveste effektivitet) til A (høyeste effektivitet).
Standard oppvask	ECODette er programmet som gir informasjon til energietiketten. Det passer for rengjøring av normalt tilsmusset dekketøy. Det er det mest effektive programmet sett ut fra dets kombinerte forbruk av energi og vann for denne typen dekketøy.
Programvarighet for standard oppvasken	180 min
Støynivå	49 dB(A) re 1 pW

Merk:

Verdiene ovenfor er målt i samsvar med standarder under angitte driftsforhold. Resultater kan variere sterkt i forhold til mengde og tilsmussing av serviset, vannets hardhet, mengde oppvaskmiddel osv.

INSTALLATION

Følgende dele er inkluderet:

Hovedenheden

Bestikkurv

Opvaskekurv og bestikkurv

Pindene bruges til at holde på tallerkener og fade.

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø.

For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.

SE
