BRUKSANVISNING SL64A560 SIEMENS

no Innholdsfortegnelse

Sikkerhetshenvisninger 23	....	Programoversikt 34
Lær maskinen å kjenne .....	24	Oppvask .....	35
Avkalkingsanlegget	25. . .	Tilleggsfunksjoner *	37. . . . .
Påfylling av spesialsalt .....	26	Vedlikehold og pleie	37. . . . .
Fylling av glansmiddel	27. . .	Feilsøking 39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	41. . . . .
Gjenstander som ikke er egnet for oppvaskmaskin .....	28	Tilkalling av kundeservice	41
Plassering av oppvasken	29. . .	Henvisninger .....	41
Oppvaskpulver .....	32	Installasjon	42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	32

fi Sisältö

Fylla på specialsalt

- Spolarmen igensatt av skräp eller matrester.

• Foreta oppstilling og tilkopling av maskinen i henhold til installasjons- og monteringshenvisningen.
• Ved installasjonen må oppvaskmaskinen skilles fra strømnettet.
• Forviss deg om at jordingssystemet i husets elektriske anlegg er installert på en forskriftsmessig måte.
• Den elektriske spenningen i huset må stemme overens med de opplysningene som er oppgitt på typeskiltet til oppvaskmaskinen.
• Bruk aldri forlengelsesledning for tilkopling av maskinen.
• Monter underskaps- og integrerbare maskiner kun under en gjennomgående arbeidsbenk som er skrudd sammen med naboskap, slik at stabiliteten er sikret.
• Etter at maskinen er satt opp må det være fri tilgang til stikkontakt.
• Kun ved noen modeller: Kunststoffkappen på vanntilkoplingen inneholder en elektrisk ventil, i vanntilløpsslangen finnes tilkoplingsledningene. Ikke skjær over denne slangen, ikke dypp kunststoffkappen ned i vann.

Advarsel:

Dersom maskinen står ikke står i en nisje, slik at en eller begge sidevegger er tilgjengelige, må området rundt dørhengslene av sikkerhetsgrunner dekkes til på siden. (Fare for personskade)

Deksler til dette fås som ekstra tilbehør hos kundeservice eller hos din forhandler.

Daglig drift

• Oppvaskmaskinen er beregnet kun for bruk i husholdninger og kun til den bruken som er angitt, nemlig: Vask av oppvask fra husholdning.
• Ikke stå på eller sett deg på døren när den er åpen. Maskinen kan vippe.
• Vannet i maskinen er ikke drikkevann.
• Ikke hell løsemidler inn i maskinen. Det er fare for eksplosjon.
• Åpn døren forsiktig dersom programmet er i gang. Det er fare for at det kan sprute vann ut av maskinen.

Dersom det er barn i husholdningen

• Ikke la barn leke med oppvaskmaskinen og ikke la dem betjene den.
• Hold småbarn borte fra vaskepulver og glansmiddel.
• Hold småbarn borte fra den åpne oppvaskmaskinen, det kan være rester av oppvaskpulver der.

Dersom skader skulle oppstå

• Reparasjoner og inngrep må kun foretas av fagfolk.
• Ved reparasjoner og inngrep må støpselet på maskinen trekkes ut eller sikringen må skrues ut. Trekk i støpselet, ikke i ledningen. Skru til vannkranen.

no

Ved utrangering

• Utrangerte maskiner må straks gjøres ubrukelige for å forhindre at det kan oppstå uhell. Trekk støpselet ut og skjær over kabelen. Gjør også dørlåsen ubrukelig.
• Transporter maskinen til et spesialdeponi.

Advarsel:

Barn kan bli sperret inn i maskinen (fare for kvelning) eller bli utsatt for andre farlige situasjoner.

Derfor: Trekk ut nettstøpselet, skjær over nettledningen og kast den. ∅delegg dørlåsen slik at døren ikke lenger kan lukkes.

Lær maskinen å kjenne

Bildene på betjeningspanelet og på innsiden av maskinen finner du på den siste utbrettsiden i betjeningsanvisningen.

1 Hovedbryter
2 Døråpner
3 Tidsforvalg
4 Sifferindikasjon/
programforløpsindikasjon
5 Indikasjon for etterfylling av salt
6 Indikasjon for etterfylling av glansmiddel
7 Programtaster
8 Tilleggsfunksjoner *
* ved noen modeller

Innsiden av maskinen

20	∅vre oppvaskkurv med etasjere
21	Ekstra bestikkurv for overkurven *
22	∅vre spylearm
23	Nedre spylearm
24	Beholder for salt med indikasjon for etterfylling (brukes kun i områder med kalkholdig vann) *
25	Sil
26	Bestikkurv
27	Nedre oppvaskkurv
28	Lås
29	Beholder for glansmiddel med indikasjon for etterfylling
30	Beholder for såpepulver
31	Typeskilt

* ved noen modeller

Hva du trenger for første gangs bruk:

• Salt
  – Oppvaskpulver
• Glansmiddel
  Bruk utelukkende produkter som er egnet for oppvaskmaskin.

Avkalkingsanlegget

For å oppnå et godt vaskeresultat må oppvaskmaskinen ha bløtt vann, dvs. vann med lite kalkinnhold, ellers danner det seg hvite kalkavlagringer på oppvasken og innvendige beholdere. Dersom vannet i ledningen har et kalkinnhold som ligger over en viss hårdhetsgrad, må vannet myknes, dvs. avkalkes før det blir brukt i oppvaskmaskinen. Dette skjer med hjelp av et spesialsalt i avkalkningsanlegget til maskinen. Innstillingen og den nødvendige saltmengden er avhengig av hårdhetsgraden til vannet og er som regel ikke nødvendig i Norge.

Innstilling av avkalkningsanlegget

(se hurtigveiledning)

no

Påfylling av spesialsalt

Saltets virkningsmåte

Mens oppvasken pågår, blir saltet automatisk tilført vannet fra saltbeholderen og det løser opp kalken.

Den kalkholdige væsken blir pumpet ut av maskinen. Avkalkningssystemet er deretter innsattsberedt.

Dette regenereringsforløpet fungerer kun när saltet er oppløst i vannet.

Åpn skrulokket til saltbeholderen 24.

Sett den medfølgende trakten ned i åpningen.

Deretter fyller du på så mye salt, inntil saltbeholderen er full (maks. 1,5 kg). Når du fyller på salt blir vannet trengt ut til siden og flyter over. Gjør derfor ren innløpsrøret for rester av salt etterpå og skru på lokket skikkelig igjen. Pass på at det sitter i gjengen.

Indikasjonen for etterfylling av salt 5 i betjeningspanelet lyser fremdeles og slukkes først når den riktige saltkonsentrasjonen har dannet seg.

Henvisning

Ved innstillingsverdien ⚡ må ikke salt påfylles, da det under driften heller ikke er bruk for salt. Saltindikasjonen er slått av. Ved innstillingsverdiene til må det fylles på salt.

Advarsel

Fyll aldri oppvaskpulver ned i beholderen for spesialsalt. Dette kan ødelegge avkalkningsanlegget.

Indikator for etterfylling av salt

Det må fylles på salt när indikasjonen for etterfylling av salt 5 panelet lyser (kun hvis hardt (kalkholdig) vann).

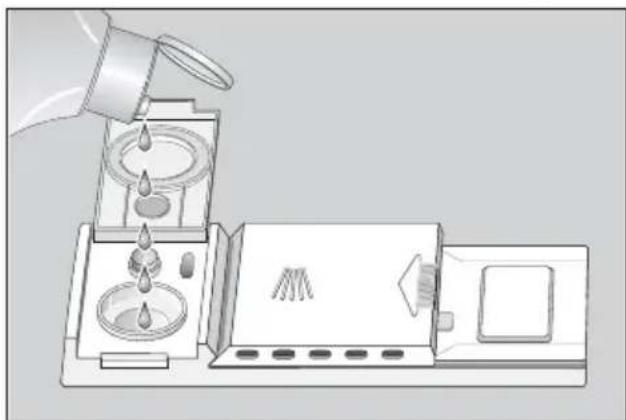

Fylling av glansmiddel

Glansmiddel blir brukt under vaskingen for at glassene skal bli klare og resten av oppvasken blir uten flekker.

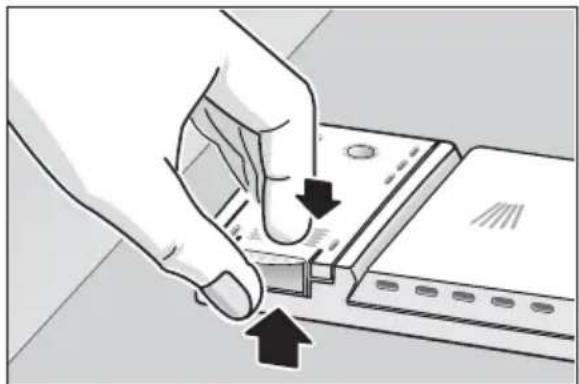

- Åpn lokket på forrådsbeholderen for glansmiddel 29.

Trykk på markeringen på lokket til glansmiddelkammeret og løft lokket opp med holderen.

• Fyll glansmiddel inn i åpningen inntil indikasjonen blir mørk.
• Lukk lokket til slik at det smekker på.

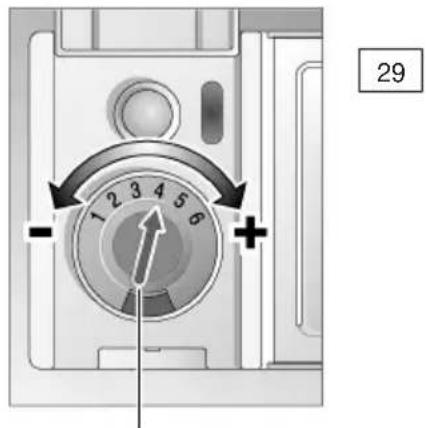

Innstilling av mengden glansmiddel

Glansmiddelmengden er trinnløs innstillbar. Glansmiddelreguleringen er innstilt på 4 fra fabrikken.

Du må kun forandre på innstillingen av glansmiddelreguleringen dersom oppvasken får striper (drei retning –) eller dersom det blir vannflekker igjen på oppvasken (drei i retning +).

Glansmiddel-regulering

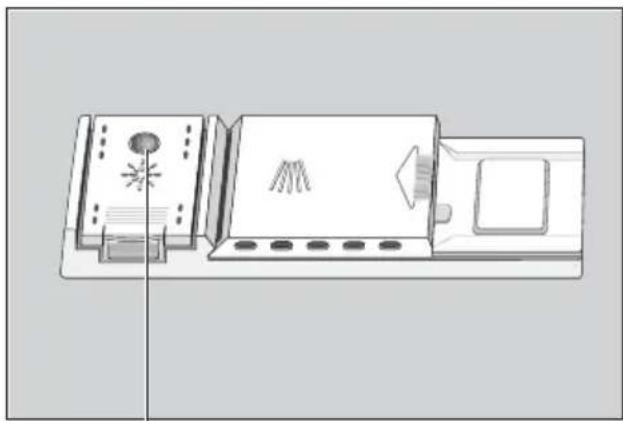

Indikasjon for glansmiddel

Så lenge indikasjonen for etterfylling av glansmiddel i panelet 6 (ved noen modeller) eller "øyet" inne i maskinen ved påfyllingsboksen er mørk, er det tilstrekkelig glansmiddel 29 og "øyet" inne i maskinen ved påfyllingsboksen er mørk, er det tilstrekkelig glansmiddel.

Indikasjon for påfylling av glansmiddel

no

Gjenstander som ikke er egnet for oppvaskmaskin

Du bør ikke vaske følgende gjenstander i oppvaskmaskinen:

Bestikk – og deler av tre. Disse tåler ikke oppvaskvannet og blir stygge; de limsortene som brukes i tre er ikke beregnet for de høye temperaturene som kan oppstå inne i maskinen.

∅mfintlige dekorglass og varer, serviser av som er antikke eller som er verdifulle. Gamle serviser er ikke beregnet for oppvaskmaskin.

Ikke egnet er dessuten kunststoffdeler som ikke tåler høye vanntemperaturer, kobber-, tinngjenstander og sølvgjenstander. Disse kan bli utsatt for fargeforandringer. Også noen glasstyper kan bli matte dersom de ofte blir vasket i oppvaskmaskinen.

Dessuten må det ikke legges materialer inn i oppvaskmaskinen som kan suges full av vann, slik som duker, svamper o.l.

Anbefaling:

Kjøp i framtiden kun servise som er egnet for oppvaskmaskin.

Henvisning

Oppvask som er tilsmusset med aske, voks, smøreolje eller farge må ikke vaskes i oppvaskmaskinen.

Skader på glass og oppvask Årsaker:

• Glasstype og -produksjonsmåte.
• Kjemisk sammensetning av pulveret.
• Vanntemperatur og programmets varighet.

Anbefaling:

• Bruk glass og porselen som er godkjent for oppvaskemaskin fra fabrikken.
• Bruk vaskepulver som kjennetegnet som "skånende" for oppvasken, eventuelt må du forhøre deg hos produsenten av vaskemiddel.
• Velg helst et program som har lav temperatur og en kort programvarighet.
• For å unngå skader, må glass og bestikk tas ut av oppvaskmaskinen så snart som mulig etter programslutt.

Plassering av oppvasken

Innsetting av oppvask

Det er ikke nødvendig å skylle av oppvasken under rennende vann.

Plasser oppvasken slik at

— alle skåler, kopper, glass, kasseroller osv. står med åpningen nedover
— deler som er buet eller som har fordypninger må stilles på skrå, slik at vannet kan renne ut
— alt står sikkert og ikke kan velte
- begge spylearmene kan arbeide fritt uten hindringer.

Svært små gjenstander bør ikke vaskes i maskinen, da disse lett kan falle ut av kurvene.

Rydd ut serviset

For å unngå at vanndråper faller fra overkurven og ned på gjenstander i underkurven, anbefales det at du først rydder ut av overkurven og deretter underkurven.

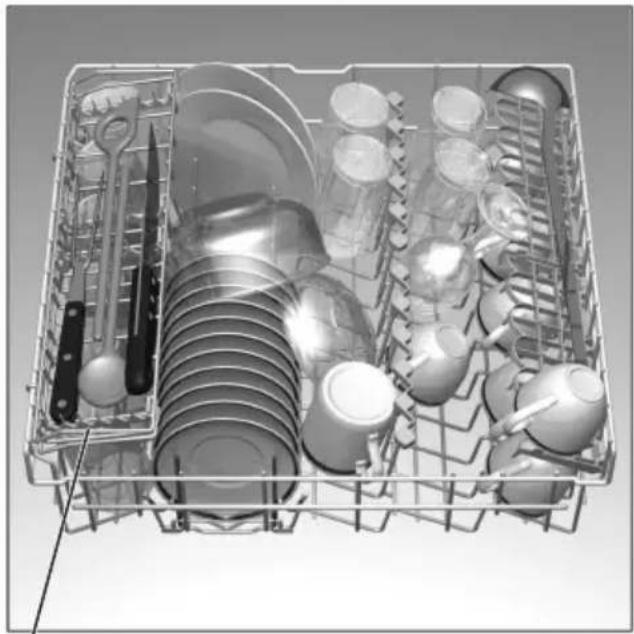

Kopper og glass

∅vre oppvaskkurv 20

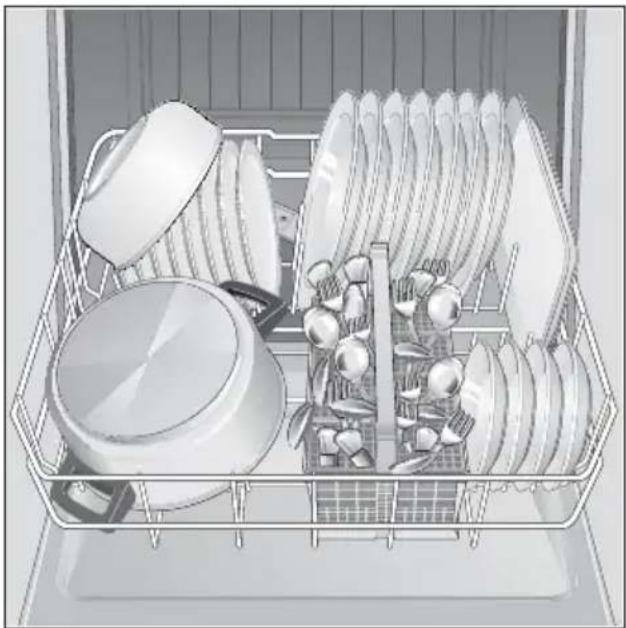

Nedre oppvaskkurv 27

Bestikk bør alltid settes inn usortert og med spiseflaten oppover (vær forsiktig med knivblad). Vannspruten når således de enkelte delene bedre.

For å unngå skade, må lange og spisse deler, såsom også kniver, legges oppå etasjeren eller (på noen modeller) på knivetasjeren (fåes som ekstra tilbehør).

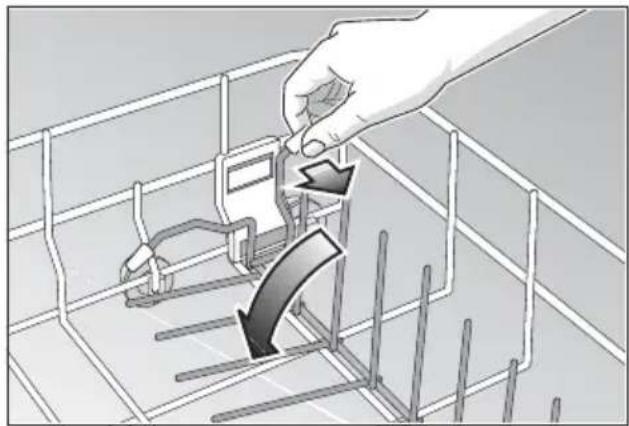

Holderne kan klaffes om for bedre å kunne plassere kasseroller og boller.

Ta hensyn til tegningene på omslaget Store brett eller grillgitter kan rengjøres med dusjen for stekebrett. Ta ut overkurven og sett dusjhodet inn slik som vist på tegningen. For at dusjstrålen skal rekke fram til alle delene, plasserer du stekebrettene slik som vist på bildet (4 stekebrett og 2 rister).

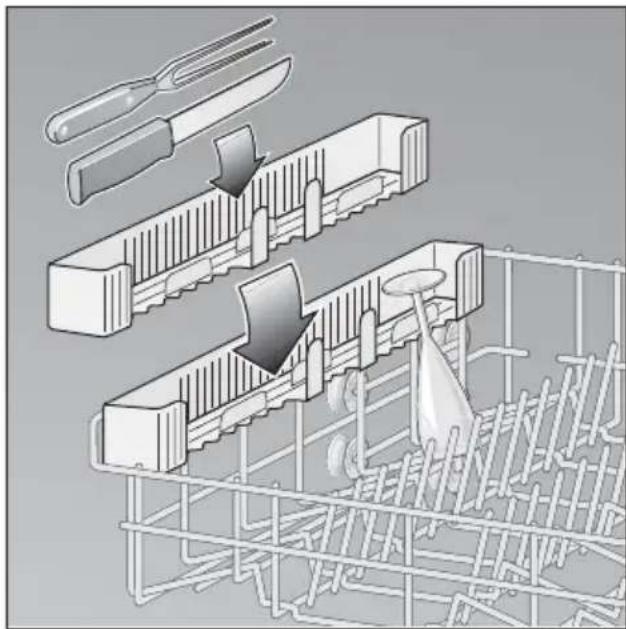

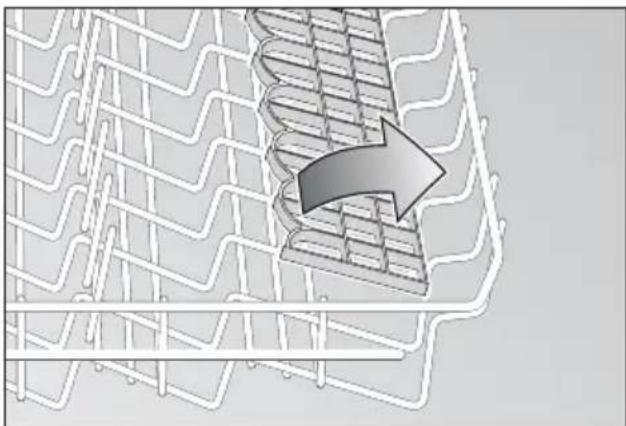

Knivhylle \*

* ved noen modeller

La høye glass med stett hvile mot stativet – ikke mot andre gjenstander.

Lange deler, forskjærs- og salatbestikk, røreskjeer eller kniver finner plass på stativet, slik at de ikke er til hindring for sprutarmene. Stativet kan svinges inn- og utover alt etter ønske.

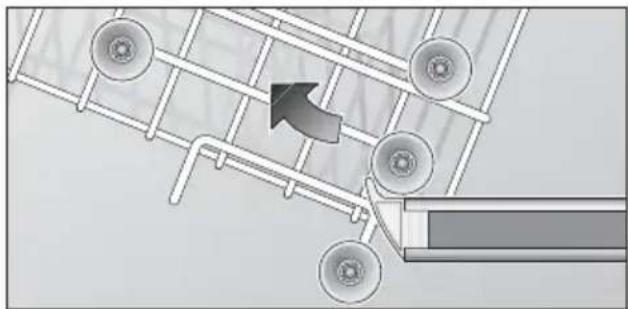

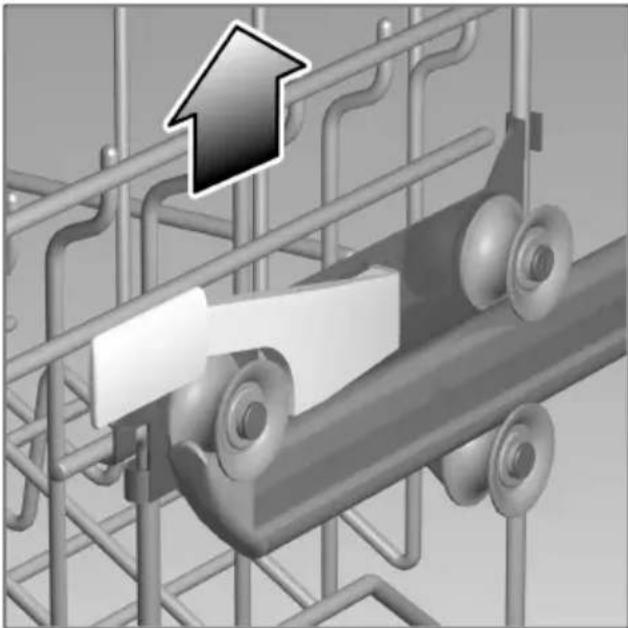

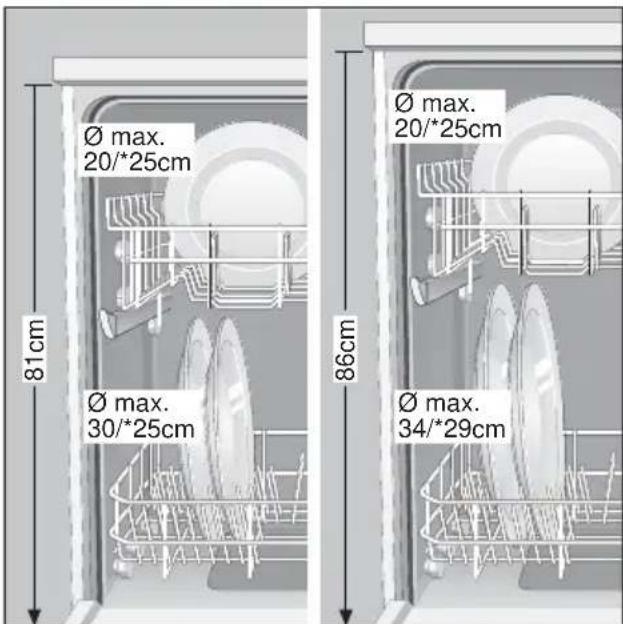

Innstilling av kurvhøyden \*

* kun ved noen modeller

Den øvre oppvaskkurven kan om nødvendig skyves inn på den øvre eller den nedre skinnen for på den måten å få mer plass til høye gjenstander enten i over-eller underkurven.

Den øverste kurven kan innstilles i høyden alt etter behov for å få mere plass for høye ting.

- For å senke den ned, trykker du etter hverandre de to spakene til venstre og høyre på utsiden av kurven innover. Hold den øvre kanten på kurven fast med hånden på siden, på den måten unngår du at kurven plutselig faller ned (og eventuelt også ting i kurven blir ødelagt).

• For løfting av kurven tar du i den øvre kanten på kurven og trekker den oppover.
• Før du skyver kurven inn igjen, må du være sikker på at den sitter i jevn høyde på begge sider. Ellers lar ikke døren seg lukke igjen skikkelig og den øvre spylearmen har ingen forbindelse med vannforsyningen.

no

Oppvaskpulver

Henvisning om oppvaskpulver

I oppvaskmaskinen din kan du bruke de vanlige oppvaskmidlene som er beregnet for oppvaskmaskiner enten i flytende eller i pulverform, hhv. TABS. (ikke bruk oppvasksepe som er beregnet for oppvask for hånd!).

Det finnes for tiden tre typer oppvaskpulver på markedet:

1. Fosfat- og klorholdige merker
2. Fosfatholdige og klorfrie merker
3. Fosfat- og klorfrie merker

Dersom du bruker fosfatfritt rengjøringsmiddel, kan det ved svært hårdt vann komme til å danne seg hvite avlagringer på oppvasken og på veggene av beholdere. Disse lar seg fjerne ved å øke doseringen av oppvaskpulveret.

Klorfrie midler har en mindre blekevirkning. Dette kan føre til at f.eks. fargen fra te blir sittende igjen i koppene, eller at kunststoffdeler blir misfarget.

Det kan hjelpe å:

• bruke et sterkere vaskeprogram, eller
• bruke en større mengde oppvaskpulver
• bruke klorholdig oppvaskpulver.

Du finner informasjon på pakningen om oppvaskpulveret er egnet for sølv.

Dersom du har flere spørsmål, så henvend deg til forbrukeravdelingen hos produsentene for oppvaskpulver.

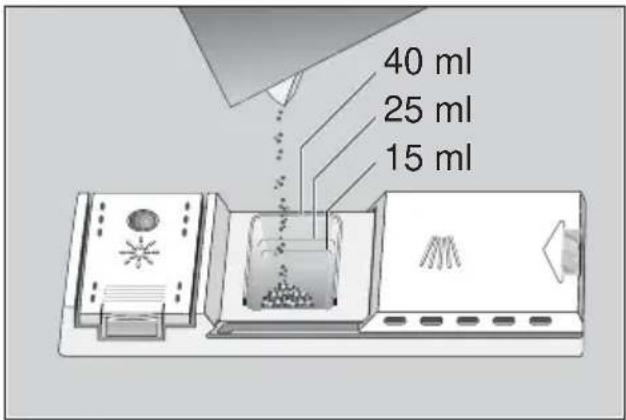

Doseringsinnstillingen i pulverkammeret hjelper deg å fylle på riktig mengde. Kammeret rommer 15 ml til den underste streken, til streken i midten 25 ml. Når det er helt fullt rommer det 40 ml pulver.

Henvisning

Dersom pulverkammeret er lukket, så trykk på knappen for å åpne det.

Fylling av pulver

— Fyll pulveret inn i kammeret 30.

For korrekt dosering bør du ta hensyn til henvisningene på pakningen fra produsenten av oppvaskpulveret.

Ved "Intensiv"-programmet heller du ca. 10–15 ml pulver ned på innsiden av døren i tillegg.

Sparetips

Ved vasking i overkurv, hhv. när oppvasken ikke er så veldig skitten, kan du bruke litt mindre oppvaskpulver enn det som er angitt.

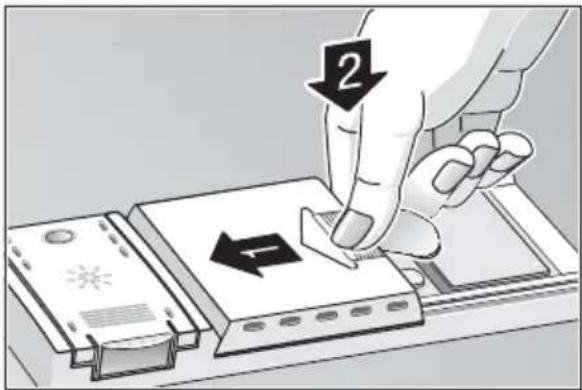

- Luk pulverkammeret. Skyv på (1) lokket og trykk lett (2) slik at du tydelig hører at det smekker i.

- Dersom du foretrekker vaskepulvertabletter, se etter på pakningen hvor disse plasseres best (f.eks. i bestikkurven, i pulverkammeret osv,). Pass på at lokket på pulverkammeret er lukket, også når du bruker vaskepulvertabletter.

! OBS! VIKTIG OPPLYSNING VED BRUK AV KOMBINERTE RENGJ∅RINGSPRODUKTER

Vær klar over følgende viktige opplysninger i forbindelse med bruk av såkalte kombinerte rengjøringsprodukter, som skal eliminere behovet for blant annet glansmiddel og salt:

Visse produkter som inneholder glansmiddel oppnår bare optimal virkning ved bruk av visse programmer.

Produkter som skal eliminere behovet for regeneringssalt kan bare benyttes dersom vannets hardhetsgrad ligger innenfor bestemte grenser.

Hvis du er i tvil, ta kontakt med produsenten av rengjøringsmiddelet, spesielt i følgende tilfeller:

— Gjenstandene er svært våte etter programslutt.
- Det dannes kalkbelegg på vaskede deler.

Ved reklamasjoner som har direkte sammenheng med bruk av disse produktene, bortfaller alt garantiansvar fra vår side!

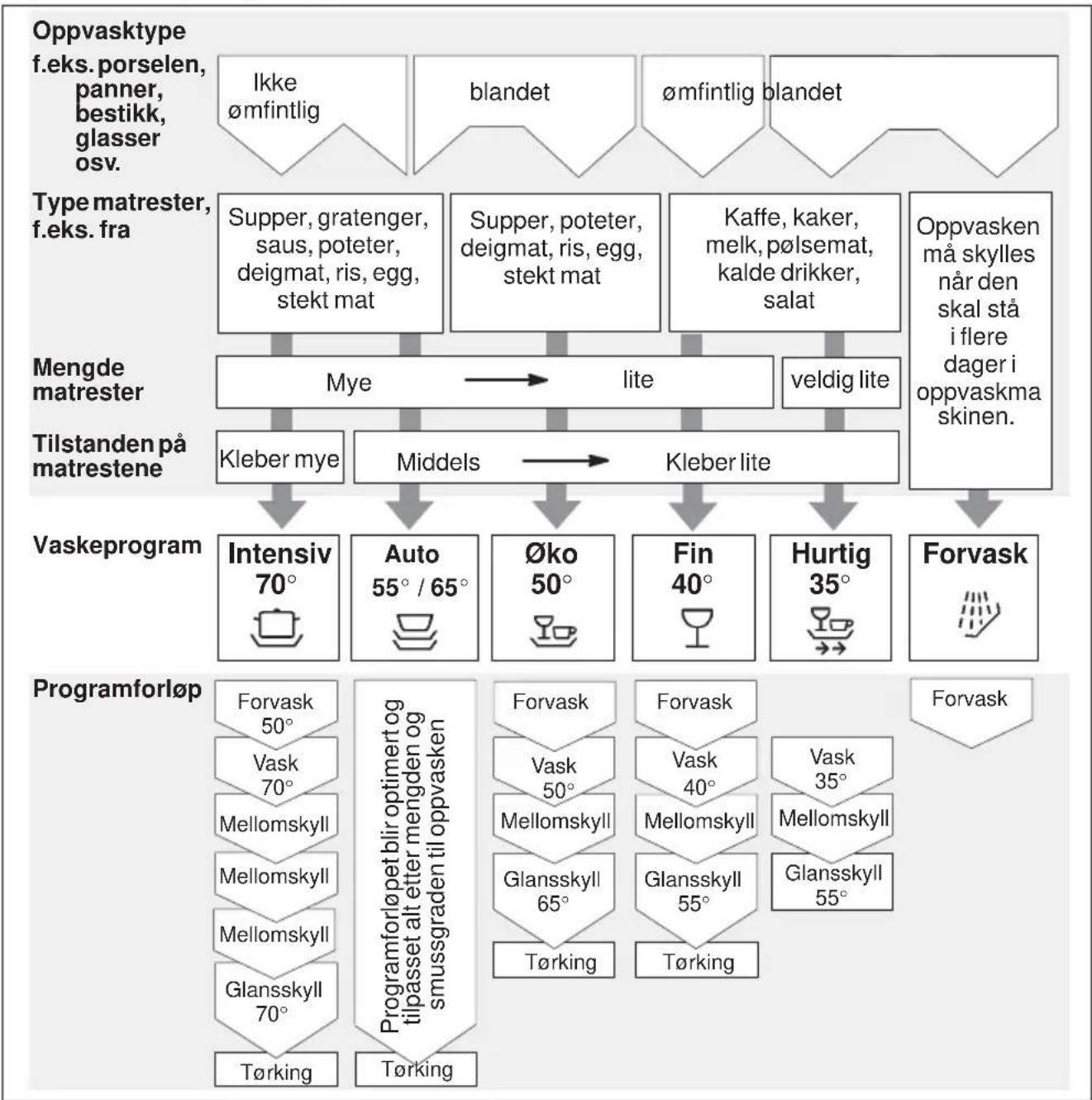

Programoversikt

I denne oversikten er det maks. mulige programantallet framstilt. Det tilsvarende programmet for ditt apparat finner du på betjeningspanelet.

Programutvalg

Avhengig av type oppvask og mengden, hhv. også tilstanden av matrestene, kan du finne fram til det riktige programmet ved hjelp av programoversikten.

Dersom maskinen ikke er full, er det ofte tilstrekkelig å velge et lavere vaskeprogram.

Programdata

De angitte programdata referer til normalbetingelser.

På grunn av:

• forskjellig mengde oppvask
• tilløpstemperatur på vannet
• trykket i vannledningen
• Omgivelsestemperatur
  — Nettspenningstoleranser
• og de toleransene som er betinget av maskinen selv (f.eks. temperatur, vannmengde,...)

kan det oppstå større avvik.

Vannforbruksverdiene er beregnet på at innstillingen for vannets hardhet er på 4.

Aquasensor

Aquasensor er en optisk måleinnretning som måler smussgraden av vaskevannet.

Ved hjelp av en fotocelle kan smussgraden på vannet på grunn av oppløste matrester som f.eks. egg, fett eller havregryn bli målt.

Innsatsen av Aquasensor skjer ved alle programmene som har en forvaskomgang.

Dersom vannet ved slutten av forvasken ennå er "rent" nok, så blir dette vaskevannet brukt videre til hovedvasken.

Dersom smussgraden er større, blir vannet pumpet ut, og blir erstattet av ferskt vann. På denne måten blir vannforbruket ved "mindre" smuss på kjørlene senket med ca. 4 liter.

• Åpne vannkranen.
• Slå på hovedbryteren 1. Indikasjonen for det programmet som ble valgt sist vises på betjeningspanelet. Dette programmet starter dersom du ikke trykker en annen programtast 7.
• I displayet 4 v ses den beregnete varigheten av programmet.
• Lukk døren. Programmet starter automatisk.

Programslutt

Programslutt blir angitt akustisk ved en summetone.

Denne funksjonen kan endres som følger:

- Hold programtasten "tidsforvalg" 3 trykket og slå på hovedbryteren 1, slipp tasten deretter.

Tasten "tidsforvalg" 3 blinker og i sifferindikasjonen lyser den verdien 2 (høyt) som er innstilt fra fabrikken.

For forandring av innstillingen: Trykk programtasten "tidsforvalg" 3.

Med hvert trykk på tasten forhøyes innstillingsverdien med ett trinn; när verdien 2 er nådd, springer indikasjonen tilbake til 0 (av) igjen.

- Slå av hovedbryteren 1. Den innstilte verdien er lagret i apparatet.

Noen minutter etter programslutt:

• Etter programslutt åpnes døren.
• Slå av hovedbryteren 1.
  — Skru til vannkranen (faller bort ved Aquastop).
• Ta ut oppvasken när den er avkjølet.

no

Slik avbryter du et program

• Åpne døren. Vær forsiktig! Det kan være fare for at det spruter vann ut av maskinen. Åpne døren først helt opp når spylearmen står stille.
• Slå av hovedbryteren 1.
  — Lysindikasjonen slukkes. Programmet forblir minnet.
• Ved tilkopling av varmtvann eller när maskinen allerede har varmet opp vannet og døren er blitt åpnet, må døren først settes på sprekk i noen minutter, før den lukkes. Ellers kan dette føre til ekspansjon og døren springer opp igjen.
• For å fortsette programmet, slås hovedbryteren på igjen og døren lukkes.

Tidsforvalg

Du kan forskyve programstarten med inntil 19 timer.

• Slå på maskinen.
• Trykk straks tasten tidsforvalg 3. I displayet 4 v ses . Ih
• Trykk tasten tidsforvalg så lenge, inntil den ønskede tiden vises.
• For sletting av tidsforvalg trykker du tasten tidsforvalg så mange ganger, inntil sifferdisplayet viser Oh Inntil start kan du forandre program slik som du selv ønsker.

Resttidsindikasjon

Resttidsindikasjonen er selvlærende. Ved programmets begynnelse vises den beregnede programtiden. Denne verdien retter seg etter programvarigheten til det foregående programmet hhv. ved første gangs bruk det programmet som ble testet på fabrikken. Mens programmet pågår blir tidsrommet angitt som er igjen inntil programslutt. Deretter blir verdien av resttiden korrigert i henhold til temperaturen på vannet og mengden av oppvask.

Intensivtørking

Ved å aktivere funksjonen "Intensivtørking" oppnår du ved glansskyllingen et bedre tørkeresultat på grunn av høyere temperatur.

• Hold programtasten A trykket og slå på hovedbryteren 1.
• Slipp begge tastene. Sifferindikasjonen 4 blinker (på) eller 0 (av).
• For å kunne endre på innstillingen, trykkes programtasten A.
• Slå av hovedbryteren 1; ihnstillingen blir lagret.

Avbryting av programmet (reset)

• Kun när hovedbryteren er slått på: Trykk samtidig på programtastene A og C i ca. 3 sek. Sifferdisplayet viser D.
• Lukk døren.
• Programforløpet varer i ca. 1 min.
  — Slå deretter av hovedbryteren 1.
• Lukk vaskemiddelskuffen 30.
  For ny start slås hovedbryteren 1 på igjen og ønsket program velges.

Programveksel

Etter at maskinen er slått på, er en programskift mulig innen 2 minutter.

Dersom det etter at denne tiden er ute er nødvendig med et programskift, blir programavsnitt som allerede er begynt (f.eks. rengjøring) ført til ende.

Den nye angitte resttiden blir sammensatt av resttiden for det foregående programavsnittet og resttiden for det nyvalgte programmet.

Tilleggsfunksjoner \*

ved noen modeller

Bløtlegging \*

Tilleggsprogrammet bløtlegging startes før hovedprogrammet. I dette tilleggsprogrammet kan kokekar, f. eks. gryter, skåler osv. bløtlegges eller vaskes på forhånd. Dersom du ønsker å bløtlegge oppvasken, må du før programstart trykke tasten "Bløtlegging". Det anbefales å fylle på ca. 5 g vaskepulver i døren.

Tidsforkortelse \*

Ved å trykke på tasten "Tidsforkortelse" blir tørkefasen og vasketiden forkortet. Skylle- og tørkeeffekten blir forminsket på grunn av tidsforkortelsen.

Vasking kun i overkurv \*

Dersom du vil vaske mindre mengder oppvask (f. eks. glass, kopper, tallerkener), slår du på programmet "Vasking i overkurv". Ved vasking i overkurv må underkurven være tom. Bruk litt mindre vaskepulver enn det som er anbefalt for en full maskin.

Vasking kun i underkurv \*

Dersom du har lite oppvask i underkurven (f. eks. tallerkener, gryter, skåler), slår du på programmet "Vasking i underkurv". Ved vasking i underkurven må overkurven være tom. Bruk litt mindre vaskepulver enn det som er anbefalt for en full maskin.

Vedlikehold og pleie

Regelmessig kontroll og vedlikehold av maskinen hjelper til å forhindre feil før de oppstår. Dette sparer også tid og ergrelser. Derfor bør du fra tid til annen ta et oppmerksomt blikk inn i oppvaskmaskinen din.

Maskinens generelle tilstand

• Kontroller maskinen innvendig for fett og kalkavlagringer.
  Dersom du finner avlagringer:
• må maskinen grundig gjennomvaskes med oppvaskpulver.

Spesialsalt

Kontroller indikasjonen for etterfylling av salt 5. Om nødvendig må det etterfylles salt.

Glansmiddel

Kontroller indikasjonen for etterfylling av glansmiddel i panelet 6 hhv. nivået i forrådskammeret 29. Om nødvendig må glansmiddel etterfylles.

Silene

De to silene 25 fin/grov holder smuss borte fra pumpen. Silene kan av og til bli tilstoppet av smuss.

• Etter hver vasking må silene kontrolleres for smuss.

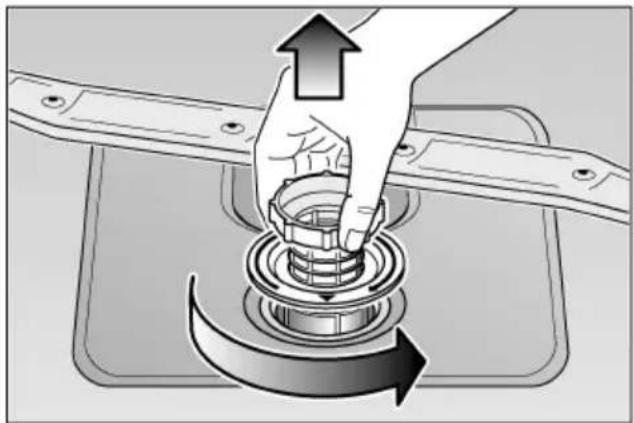

• Etter at silsylinderen er løsnet, kan du ta ut silsystemet. Fjern rester og rengjør silene under rennende vann.

no

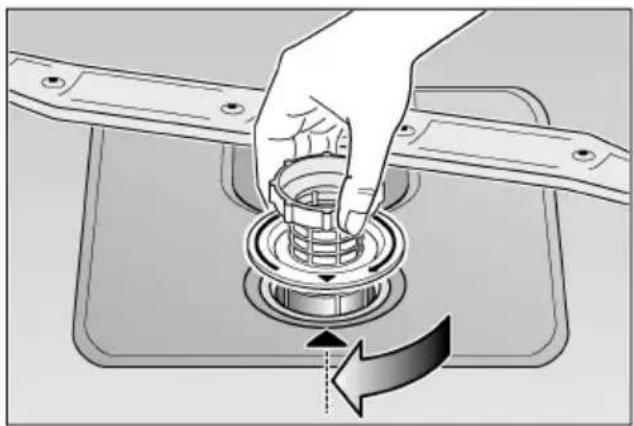

Silsystemet settes inn og skrus fast med silsylinderen.

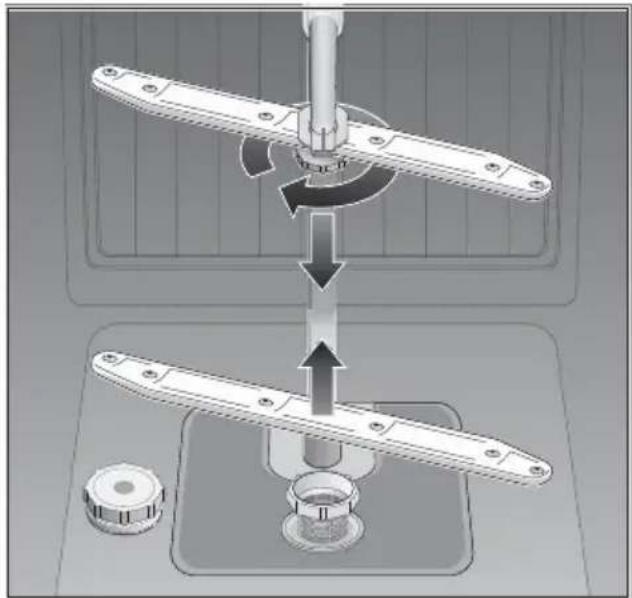

Kalk og smuss fra vaskevannet kan blokkere dysene og svingningene til spylearmene 22 og 23.

• Kontroller dysene på spylearmene for forstoppelse av matrester.
• Om nødvendig tas den nedre spylearmen 23 av oppover.
• Skru av den øvre spylearmen 22.
• Rengjør spylearmene under rennende vann.
• Sett spylearmene inn igjen hhv. skru dem på igjen.

Erfaringsmessig har det vist seg at de fleste feil som oppstår ved den daglige driften lar seg rette på, uten at du trenger å ringe til kundeservice. Dette sparer selvsagt kostnader og gjør at maskinen snart er klar til bruk igjen. Den etterfølgende oversikten skal hjelpe deg fort til å finne årsaken til feilen.

Forstyrrelser

... ved start

- Maskinen går ikke

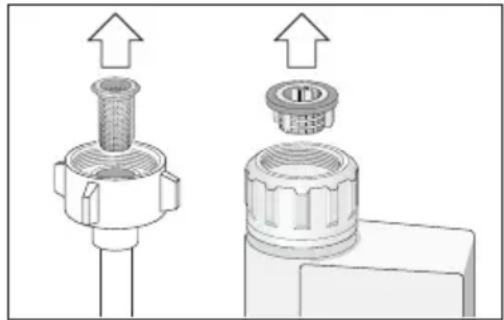

Silen befinner seg i tilkoplingen til aquastopp hhv. vanntilløpet.

Reparasjoner kun må foretas av en fagmann. Ved ikke sakkyndige reparasjoner kan det oppstå store skader og det kan oppstå fare for brukeren.

... ved apparatet

- Nedre sprutarmen dreier seg ikke

- Sprutarmen er blokkert av små gjenstander eller matrester

- Lokket på oppvaskpulveret lar seg ikke lukke

• Doseringskammeret er overfylt
• Mekanismen er blokkert på grunn av fastklebte pulverrester

- Kontrollampene slukker ikke etter vaskingen

— Hovedbryteren er fremledes på

- Rester av pulver kleber fast i beholderen etter vaskingen

- Beholderen var fuktig da det ble fylt pulver i, fyll kun oppvaskpulver i beholderen när denne er tørr.

- Etter programslutt blir vannet stående i maskinen

• Avløpsslangen er tilstoppet eller er bøyet.
• Avløpspumpen er blokkert.
• Silene er tilstoppet.
• Programmet er ikke ferdig ennå. Vent til programmet er ferdig (sifferindikasjonen viser 0).
• Gjennomfør funksjonen "Reset".

... ved vaskingen

• Uvanlig skumdannelse

• Det er sannsynlig vanlig oppvasksepe i glansmiddelbeholderen.
• Glansmiddel som havner utenfor glansmiddelbeholderen kan ved neste oppvask føre til uønsket skumdannelse. Fjern derfor spilt glansmiddel med en klut.

● Maskinen stopper opp under vaskingen

• Strømtilførselen er avbrutt.
• Vanntilførselen er avbrutt.

- Bankelyder under vaskingen

- Sprutarmen slår mot en gjenstand.

no

- Klirrelyder under vaskingen

— Kjørlene er ikke skikkelig plassert.

- Blir forårsaket dersom vannledningen er blitt forlagt. Dette har ingen innvirkning på maskinfunksjonen, og det finnes ingen mulighet å fjerne disse.

... på oppvasken

Det er matrester igjen på gjenstandene

• Gjenstandene er ikke blitt skikkelig plassert, vannstrålen kunne derfor ikke vaske av overflaten skikkelig.
• Oppvaskkurven har vært overfylt.
  — Delene har stått for tett sammen.
• Du har brukt for lite oppvaskpulver.
• Du har valgt et for svakt vaskeprogram.
• Sprutarmene har ikke kunnet bevege seg fritt, fordi gjenstanden har sperret veien.
  — Dysene på sprutarmen er tilstoppet av matrester.
• Silene er tilstoppet.
  — Silene er ikke satt riktig inn.
• Avløpspumpen er blokkert.

- Kunststoffdeler blir misfarget

— Du har brukt for lite oppvaskpulver.
- Pulveret har en for liten blekevirkning. Bruk pulver med klor.

Det blir igjen hvite flekker på gjenstandene, glassene får et melkehvitt belegg.

— Du har brukt for lite oppvaskpulver.
- Du har innstilt glansmiddelmengden for lavt.
— Du har ikke fylt på salt selv om vannet er hårdt.
- Avkalkningsanlegget er innstilt for lavt.
- Lokket på saltbeholderen er ikke skrudd skikkelig til.

- Dersom du har brukt fosfatfritt pulver, prøv med fosfatholdig pulver til sammenligning.

• Oppvasken tørker ikke skikkelig

— Du har valgt et program uten tørking.
— Glansmiddelmengden er innstilt for lavt.
— Du har tatt gjenstandene for tidlig ut av maskinen.

Glassene ser matt ut

— Glansmiddelmengden er innstilt for lavt.

— Oppvaskpulveret har for liten blekevirkning.
- Du har valgt en for lav vasketemperatur.

• Bestikket er ikke tilstrekkelig rustfritt.
• Saltmengden i vaskevannet er for høy.
• Lokket på saltbeholderen er ikke skrudd fast.
  — Ved fyllingen har du helt for mye salt utenfor beholderen.

● Glassene blir melkefargete belegget lar seg ikke tørke av

• Du bruker et vaskepulver som ikke er egnet.
• Glassene er ikke beregnet for oppvaskmaskin.

● Glass og bestikk får striper, glassene får et metallisk utseende

- Glansmiddelmengden er for høyt innstilt.

Tilkalling av kundeservice

Dersom det ikke skulle lykkes deg å utbedre feilen, må du ringe til kundeservice. Den nærmeste kundeservice-forhandleren finner du i kundeservice-fortegnelsen. Oppgi maskinnummer (1) og FD-nummeret (2). Disse befinner seg på typeskiltet på døren til maskinen.

Obs!

Vær klar over at det vil påløpe kostnader ved besøk av servicetekniker på grunn av feilbetjening eller en av feilene som er beskrevet her også under garantiden.

Henvisninger

Gamle maskiner er ikke verdiløst avfall! Ved å skaffe bort maskinene på en miljøvennlig måte, kan det gjenvinnes verdifulle råstoffer.

Ved utrangerte maskiner må støpselet trekkes ut og kabelen skjæres over. Kast dette bort. Gjør også dørlåsen ubrukelig. Du forhindrer dermed at barn som leker kan komme til å låse seg inne i maskinen og derved komme i livsfare.

Under transporten blir den nye maskinen beskyttet av emballasjen. Alle brukte emballasjematerialer er miljøvennlige og kan brukes igjen. Hjelp til å verne miljøet ved å avskaffe disse materialene på en forsvarsmessig måte.

Ikke la barn leke med emballasjen. Det kan oppstå fare for kvelning på grunn av kartonger og folier.

Betingelsene for sammenligningstester finner du på tilleggsarket "Veiledning til sammenligningstester". Forbruksverdiene for de tilhørende programmene er å finne i kortanvisningen.

Generelt

- Innebyggete og integrerte maskiner som senere skal tjene som frittstående modeller, må bli sikret mot at de vipper, f.eks.

Skrues fast til veggen eller bygges inn under en arbeidsplate som er skrudd sammen med naboskapene.

no

- Kun for utførelse i Schweiz: Maskinen kan uten videre monteres mellom tre- eller kunststoffvegger i en kjøkkenreol. Dersom maskinen ikke blir installert via en stikkontakt, må det for å tilfredsstille de gjeldende sikkerhetsforskriftene monteres en allpolig skilleinnretning med en kontaktåpning som er minst 3 mm.

Installasjon

For forskriftsmessig drift må oppvaskmaskinen være skikkelig tilkoplet av fagfolk. Data når det gjelder tilløp og avløp såsom de elektriske tilkoplingsverdiene må tilsvare de gitte kriteriene, slik som de er å finne i følgende avsnitt, hhv. i monteringsanvisningen.

Rekkefølgen av arbeidsskrittene må overholdes ved monteringen:

• Kontroll ved levering
• Oppstilling
• Avløpstilkopling
• Vanntilløpstilkopling
  – Elektrisk tilkopling

Levering

Oppvaskmaskinen din er blitt grundig undersøkt på fabrikken at den er i prikkfri tilstand. Det kan befinne seg mindre vannflekker i den. Disse forsvinner etter første gangs vask.

Oppstilling

Se monteringsanvisningen for nødvendige tiltak før monteringen. Maskinen må stilles opp vannrett ved hjelp av de innstillbare føttene. Pass på at den står sikkert på gulvet.

Tilkopling til avløp

De nødvendige arbeidsskrittene finner du i monteringsanvisningen, om nødvendig må det monteres en vannlås med avløpsstuss. Avløpsslangen må tilkoples med hjelp av de vedliggende delene til avløpsstussen på vannlåsen.

Tilkopling til vannslangen

Vanntilkoplingen til vannkranen foretas i henhold til monteringsanvisningen med hjelp av vedliggende deler.

Vanntrykk:

minst 0,5 bar maksimalt 10 bar. Ved høyere vanntrykk: må det tilkoples en trykkreduksjonsventil.

Tilløpsmengde:

minimalt 10 liter/minutt

Vanntemperatur:

helst kalt vann; ved varmt vann maks. temperatur 60 °C.

Elektrisk tilkopling

Stikkontakten må være i nærheten av oppvaskmaskinen og være fritt tilgjengelig. Forandringer når det gjelder tilkoplingen må kun foretas av en fagmann.

Ved forlenging av tilkoplingskabelen må den ikke skjæres over og skjøtes. Kabelen kan veksles i tilkoplingen på baksiden av apparatet.

Dersom du vil bruke en jordfeilbryter, må det kun brukes slike som har tegnet. Kun disse beskyttelsesbryterne garanterer at de gyldige foreskriftene blir overholdt.

Demontasje

Også her er det viktig at rekkefølgen blir fulgt: Maskinen må skilles fra stømnettet. Trekk ut stikkontakten. Skru til vanntilførselen. Løsne vannutløpet og vanntilløpet. Løsne festeskruene under arbeidsbenken. Dersom det finnes en sokkelplate, må denne fjernes. Trekk maskinen framover, trekk slangene forsiktig etter.

Transport

Tøm oppvaskmaskinen. Løse deler må sikres. Maskinen må kun transporteres i stående stilling.

- Dersom ikke maskinen blir transportert stående, kan restvannet renne ned i maskinstyringen og dette kan føre til feil i programforløpet.

- Apparatet må tømmes ved å gjennomføre følgende skritt:

• Åpne vannkranen.
• Slå på hovedbryteren.
• Velg programmet B I sifferindikasjonen vises programmets varighet i minutter.
• Lukk døren.
• Vent til maskinen har gått i ca. 4 minutter.
• Avslutt programmet ved å trykke samtidig på tastene A og C.
• Tidsbryteren går så på
• Slå maskinen av etter ett minutts ventetid.
• Lukk vannkranen.

Frostsikkerhet

Service med aske, stearin, konsistensfedt/olie, maling og lign.

Service og bestik placeres som følger:

Dette program benyttes til at forkorte tørre- og vasketiden. Skylle- og tørreeffekten reduceres i dette program.

Opvask kun i overkurven \*

Luk for vandhanen, løsne vandforsyningsslangen og tøm den for vand.

I tillegg i till NEL's leveringsbetingelser og og vår egne garantibetingelser erstatter vi utover dette etter følgende betingelser:

1. Skulle det som følge av en feil ved vårt Aqua Stop system, oppstå vannskader hos en privat forbruker, erstatter vi skadene.
2. Denne ansvarsgarantien gjelder i apparatets livstid
3. Forutsetning for et garantikrav er at apparatet med Aqua Stop er faglig korrekt installert og tilkoplet i.h.h.t. vår monteringsanvisning. Dette inkluderer også ved bruk av faglig korrekt montert Aqua Stop forlengelse (originaltilbehør). Vår garanti omfatter ikke defekte vannrør eller armaturer som leder inn til Aqua Stop –tilkoplingen.
4. Apparater med Aqua Stop bør prinsipielt ikke holdes under oppsikt mens de er i bruk, heller ikke er det nødvendig å stenge vannkranen etter bruk. Kun ved lengre fravær, for eksempel ved flere,ukers ferie, er det nødvendig å stenge vannkranen.

5 600 042 580 sv, no, fi, da (8103)

634V Rc
