BRUKSANVISNING UFAN 400S INDESIT

Innhold Bruksanvisning, 2 Teknisk assistanse, 7 Beskrivelse av apparatet, 13 Ombytting av døråpning, 15 Installasjon, 47 Oppstart og bruk, 47 Hvordan vedlikeholde og ta vare på skapet, 48 Forholdsregler og gode råd, 48 Feil og løsninger, 49

Før du kontakter Teknisk assistanse: • Kontroller om feilen kan løses på egen hånd (se Feil og løsninger). • Dersom man til tross for alle kontroller ikke får apparatet til å fungere og feilen fortsatt er tilstede, må dere kontakte nærmeste senter for teknisk assistanse.

Man må oppgi • type feil • Modellen på på apparatet (Mod.) • serienummeret (S/N) Denne informasjonen finner du på informasjonsskiltet som er plassert i kjølerommet nede til venstre.

Bruk aldri teknikere uten offentlig godkjenning, og si alltid nei til reparasjoner med deler som ikke er originale.

Beskrivelse av apparatet

Bruksanvisningen gjelder flere modeller slik at det er mulig at figuren inneholder detaljer som er forskjellig fra det apparatet man har anskaffet. Beskrivelsen av de mer komplekse enhetene finner man på de følgende sidene.

Ombytting av døråpning

Motorn är kontinuerligt i drift. • TEMPERATURVREDET är i läge SUPER (snabbfrysning): Den gula kontrollampan SUPER FREEZE är tänd (se Beskrivning). • Dörren är inte ordentligt stängd eller har öppnats ideligen. • Omgivningstemperaturen är mycket hög. • Frostlagret är tjockare än 2 - 3 mm (se Underhåll). Apparaten ger ifrån sig mycket buller. • Apparaten står inte fullständigt plant (se Installation). • Apparaten har installerats mellan möbler eller föremål som vibrerar och avger buller. • Den inre kylgasen avger ett lätt buller även när kompressorn är stillastående: Detta är normalt.

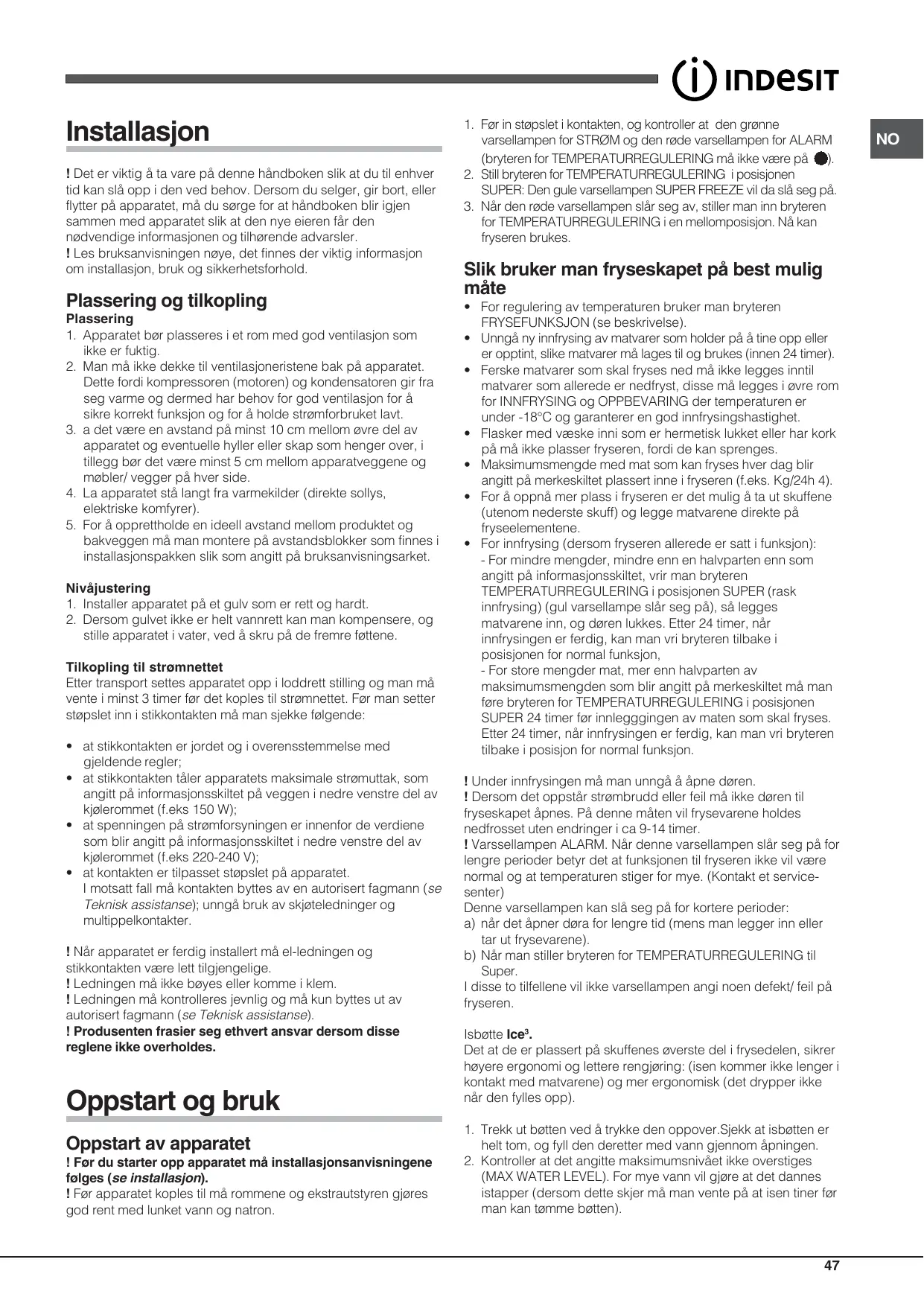

Installasjon ! Det er viktig å ta vare på denne håndboken slik at du til enhver tid kan slå opp i den ved behov. Dersom du selger, gir bort, eller flytter på apparatet, må du sørge for at håndboken blir igjen sammen med apparatet slik at den nye eieren får den nødvendige informasjonen og tilhørende advarsler. ! Les bruksanvisningen nøye, det finnes der viktig informasjon om installasjon, bruk og sikkerhetsforhold.

Plassering og tilkopling Plassering 1. Apparatet bør plasseres i et rom med god ventilasjon som ikke er fuktig. 2. Man må ikke dekke til ventilasjoneristene bak på apparatet. Dette fordi kompressoren (motoren) og kondensatoren gir fra seg varme og dermed har behov for god ventilasjon for å sikre korrekt funksjon og for å holde strømforbruket lavt. 3. a det være en avstand på minst 10 cm mellom øvre del av apparatet og eventuelle hyller eller skap som henger over, i tillegg bør det være minst 5 cm mellom apparatveggene og møbler/ vegger på hver side. 4. La apparatet stå langt fra varmekilder (direkte sollys, elektriske komfyrer). 5. For å opprettholde en ideell avstand mellom produktet og bakveggen må man montere på avstandsblokker som finnes i installasjonspakken slik som angitt på bruksanvisningsarket. Nivåjustering 1. Installer apparatet på et gulv som er rett og hardt. 2. Dersom gulvet ikke er helt vannrett kan man kompensere, og stille apparatet i vater, ved å skru på de fremre føttene. Tilkopling til strømnettet Etter transport settes apparatet opp i loddrett stilling og man må vente i minst 3 timer før det koples til strømnettet. Før man setter støpslet inn i stikkontakten må man sjekke følgende: • at stikkontakten er jordet og i overensstemmelse med gjeldende regler; • at stikkontakten tåler apparatets maksimale strømuttak, som angitt på informasjonsskiltet på veggen i nedre venstre del av kjølerommet (f.eks 150 W); • at spenningen på strømforsyningen er innenfor de verdiene som blir angitt på informasjonsskiltet i nedre venstre del av kjølerommet (f.eks 220-240 V); • at kontakten er tilpasset støpslet på apparatet. I motsatt fall må kontakten byttes av en autorisert fagmann (se Teknisk assistanse); unngå bruk av skjøteledninger og multippelkontakter. ! Når apparatet er ferdig installert må el-ledningen og stikkontakten være lett tilgjengelige. ! Ledningen må ikke bøyes eller komme i klem. ! Ledningen må kontrolleres jevnlig og må kun byttes ut av autorisert fagmann (se Teknisk assistanse). ! Produsenten frasier seg ethvert ansvar dersom disse reglene ikke overholdes.

Oppstart og bruk Oppstart av apparatet ! Før du starter opp apparatet må installasjonsanvisningene følges (se installasjon). ! Før apparatet koples til må rommene og ekstrautstyren gjøres god rent med lunket vann og natron.

1. Før in støpslet i kontakten, og kontroller at den grønne varsellampen for STRØM og den røde varsellampen for ALARM (bryteren for TEMPERATURREGULERING må ikke være på ). 2. Still bryteren for TEMPERATURREGULERING i posisjonen SUPER: Den gule varsellampen SUPER FREEZE vil da slå seg på. 3. Når den røde varsellampen slår seg av, stiller man inn bryteren for TEMPERATURREGULERING i en mellomposisjon. Nå kan fryseren brukes.

Slik bruker man fryseskapet på best mulig måte

• For regulering av temperaturen bruker man bryteren FRYSEFUNKSJON (se beskrivelse). • Unngå ny innfrysing av matvarer som holder på å tine opp eller er opptint, slike matvarer må lages til og brukes (innen 24 timer). • Ferske matvarer som skal fryses ned må ikke legges inntil matvarer som allerede er nedfryst, disse må legges i øvre rom for INNFRYSING og OPPBEVARING der temperaturen er under -18°C og garanterer en god innfrysingshastighet. • Flasker med væske inni som er hermetisk lukket eller har kork på må ikke plasser fryseren, fordi de kan sprenges. • Maksimumsmengde med mat som kan fryses hver dag blir angitt på merkeskiltet plassert inne i fryseren (f.eks. Kg/24h 4). • For å oppnå mer plass i fryseren er det mulig å ta ut skuffene (utenom nederste skuff) og legge matvarene direkte på fryseelementene. • For innfrysing (dersom fryseren allerede er satt i funksjon): - For mindre mengder, mindre enn en halvparten enn som angitt på informasjonsskiltet, vrir man bryteren TEMPERATURREGULERING i posisjonen SUPER (rask innfrysing) (gul varsellampe slår seg på), så legges matvarene inn, og døren lukkes. Etter 24 timer, når innfrysingen er ferdig, kan man vri bryteren tilbake i posisjonen for normal funksjon, - For store mengder mat, mer enn halvparten av maksimumsmengden som blir angitt på merkeskiltet må man føre bryteren for TEMPERATURREGULERING i posisjonen SUPER 24 timer før innlegggingen av maten som skal fryses. Etter 24 timer, når innfrysingen er ferdig, kan man vri bryteren tilbake i posisjon for normal funksjon. ! Under innfrysingen må man unngå å åpne døren. ! Dersom det oppstår strømbrudd eller feil må ikke døren til fryseskapet åpnes. På denne måten vil frysevarene holdes nedfrosset uten endringer i ca 9-14 timer. ! Varssellampen ALARM. Når denne varsellampen slår seg på for lengre perioder betyr det at funksjonen til fryseren ikke vil være normal og at temperaturen stiger for mye. (Kontakt et servicesenter) Denne varsellampen kan slå seg på for kortere perioder: a) når det åpner døra for lengre tid (mens man legger inn eller tar ut frysevarene). b) Når man stiller bryteren for TEMPERATURREGULERING til Super. I disse to tilfellene vil ikke varsellampen angi noen defekt/ feil på fryseren. Isbøtte Ice3. Det at de er plassert på skuffenes øverste del i frysedelen, sikrer høyere ergonomi og lettere rengjøring: (isen kommer ikke lenger i kontakt med matvarene) og mer ergonomisk (det drypper ikke når den fylles opp). 1. Trekk ut bøtten ved å trykke den oppover.Sjekk at isbøtten er helt tom, og fyll den deretter med vann gjennom åpningen. 2. Kontroller at det angitte maksimumsnivået ikke overstiges (MAX WATER LEVEL). For mye vann vil gjøre at det dannes istapper (dersom dette skjer må man vente på at isen tiner før man kan tømme bøtten).

3. Vri bøtten 90°: Vannet fylle formene ved hjelp av kanaler mellom rommene (se figur). 4. Lukk utgangen med det medfølgende lokket og sett bøtten på plass ved å føre øvre del inn på skinnen og så trekke den ned. 5. Når isen er ferdigfrosset (minimumstid ca 8 timer) må bøtten slås mot en hard overflate og man må fukte utsiden for å få løs istappene, deretter tas isbitene ut fra åpningen.

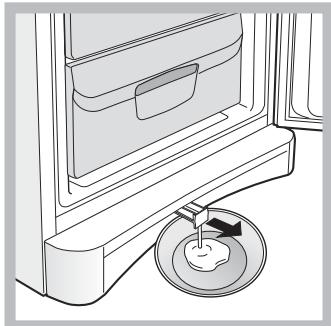

1. Dagen før må man stille bryteren for TEMPERATURREGULERING til SUPER (varsellampen SUPERFREEZE tennes) for å kjøle ned matvarene enda mere. 2. Etter 24 timer stiller man bryteren for TEMPERATURREGULERING til . 3. Pakk inn frysevarene i papir og plasser dem på et kjølig sted 4. La døren stå åpen helt til rimet er helt smeltet. Denne operasjonen kan forenkles ved å plassere en beholder med lunket vann i fryserommet. 5. Noen apparater er utstyrt med DRAIN-SYSTEMET for å føre vannet til utsiden av skapet. Før inn isskrapen i åpningen nederst og la vannet renne inn i en beholder (se figur).

MAX WATER LEVEL MAX WATER LEVEL Hvordan vedlikeholde og ta vare på skapet Kople fra strømtilførselen

Under rengjøring og vedlikehold er det nødvendig å kople apparatet fra el-nettet ved å trekke støpslet ut fra stikkontakten. 1. Sett bryteren FRYSEFUNKSJON på 2. Trekk ut kontakten.

• De ytre veggene, de indre veggene og gummipakningene kan gjøres rene med en klut vriss opp i lunket vann og natron eller nøytral såpe. Unngå bruk av løsemidler, skuremidler, klorin og ammoniakk. • Det ekstrautstyret som kan tas ut kan vaskes i varmt vann og såpe eller oppvaskmiddel. Skyll og tørk nøye etterpå. • Baksiden av apparatet har en tendens til å samle støv, dette kan fjernes ved å støvsuge forsiktig med støvsugerens smale munnstykke og middels styrke. Dett gjøres med apparatet avslått.

Unngå mugg og vond luk

• Apparatet er fremstilt av hygieniske materialer som ikke trekker til seg lukt. For å vedlikeholde denne egenskapen er det nødvendig å beskytte matvarene godt i lukkede beholdere. Dette forbygger også flekker. • Dersom appratet skal slås av for en lengre periode bør man gjøre rent på innsiden og la dørene stå åpne.

Avriming av apparatet

6. Gjør rent og tørk godt fryserommet før apparatet slå på igjen. 7. Før man fører mat inn i frysedelen må man la det gå minst 2 timer for å gjenopprette ideelle forhold for oppbevaring.

Forholdsregler og gode råd ! Apparatet er blitt utformet og utviklet i overensstemmelse med internasjonale sikkerhetsnormer. Disse advarslene blir gitt av sikkerhetshensyn og må leses nøye.

Rengjøring av apparatet

! Følg anvisningene under. Forsøk ikke gjøre avrimingsprosessen raskere ved bruk av elektriske eller mekaniske apparater eller redskaper, bortsett fra skrapen som følger med apparatet, fordi dette kan skade kjølekretsen.

Fjern med jevne mellomrom rimet ved hjelp av den medfølgende skrapen. Dersom rimlaget sblit tykkere enn 5 mm må man utføre manuell avriming:

Dette apparatet e i overensstemmelse med følgende Direktiver fra det Europeiske fellesskapet: - 73/23/EEC av 19/02/73 (Lavspenning) og senere tillempinger; - 89/336/EEC av 03/05/89 (Elektromagnetisk kompatibilitet) og senere endringer; - 2002/96/CE.

• Apparatet er framstilt for privat bruk i hjemmet. • Apparatet må kun brukes til oppbevaring og nedfrysing av mat, det må kun brukes av voksne og i overensstemmelse med instruksjonene i denne håndboken. • Apparatet må ikke installeres ute, selv ikke på avskjermede steder fordi det kan bli svært farlig dersom apparatet blir utsatt for regn eller uvær. • Man må ikke berøre apparatet når man er barbeint, eller med våte eller fuktige hender eller føtter. • Unngå å berøre kjøleoverflatene på innsiden: Dette medfører fare for isbrenn og andre skader. • Unngå å trekke ut kontakten ved å dra i ledningen, ta i stedet tak i støpslet. • Det er nødvendig å trekke støpslet ut fra stikkontakten før man gjennomfører rengjøring eller vedlikehold. Det er ikke tilstrekkelig å vri bryteren TEMPERATURREGULERING i (avslått apparat) for å fjerne all elektrisk posisjonen kontakt.

• I tilfelle feilfunksjoner må man uansett unngå tilgang til de indre mekanismene i apparatet for å forsøke å reparere på egen hånd. • Ikke bruke skarpe eller spisse gjenstander eller elektriske apparater, hvis de ikke er va typen som anbefales av produsenten, inne i oppbevaringsboksene for frossen mat. • Unngå å ta iskuber rett fra fryseren inn i munnen. • Dette apparatet er ikke ment til å brukes av personer med reduserte fysiske eller mentale evner eller reduserte sanser, eller som ikke har erfaring eller kjennskap til hvordan produktet skal brukes, hvis de ikke da overvåkes eller læres opp i bruken av apparatet av en som er ansvarlig for deres sikkerhet. Barn bør overvåkes for å være sikre på at de ikke leker med apparatet.” • Emballasjen må ikke brukes til å leke med.

• Avsetting av emballasjematerialet: Man må følge lokale normer slik at emballasjemateriellet resirkuleres. • Det Europeisk direktiv 2002/96/EC Waste Eelectrical and Electronic Equipment (WEEE - Norsk hvitevare retur) i Norge, angående oppbevaring av elektrisk og elektronisk utstyr krever at gamle elektriske husholdningsapparater å utstyr ikke skal kastes blant vanlig søppel, men må kildesorteres. Gamle og defekte husholdningsapparater som skal kastes, må samles på ett sted til gjenvinning av de forskjellige materialene produktene er satt sammen av. Dette er for å spare miljøet og naturen. Søppeldunk med kryss over symbolet minner om påbudet og viktigheten av å levere inn alle hvitevare produktene til gjenvinning. Forbrukeren må selv kontakte den lokale instans/kommune eller butikk som selger store husholdningsprodukter for informasjon om hvor de skal levere inn defekte produkter til oppbevaring

Når varsellampen ALARM er tent. • Døren er ikke godt lukket eller den blir åpnet hyppig. • Døren blir åpnet svært ofte. • Bryteren for TEMPERATURREGULERING har ikke riktig innstilling.

NO Motoren er hele tiden i gang. • Bryteren for TEMPERATURREGULERING i posisjonen SUPER (rask innfrysing): den gule varsellampen SUPER FREEZE er tent (se Beskrivelse.). • Romtemperaturen er meget høy. • Rimlaget er tykkere enn 2-3 mm (se Vedlikehold). Apparatet lager mye støy. • Apparatet er ikke blitt installert i vater (se Installasjon). • Apparatet er blitt installert mellom møbeler eller objekter som vibrere og lager lyd. • Kjølegassen lager en svak lyd også når kompressoren er avslått. Dette er ikke en feil, men helt normalt.

Energisparing og respekt for miljøet

• Installer apparatet i et rom som er kjølig og har god utlufting, og beskytt den fra direkte sollys, unngå plassering nær varmekilder. • Når man setter inn eller tar ut mat må døren åpnes for så kort tid som mulig. Hver gang døren åpnes fører det til et betydelig forhøyet strømforbruk. • Unngå å fylle skapet for mye opp: For at maten skal holdes kald er det viktig at luften kan sirkulere fritt. Dersom luftsirkulasjonen hindres vil kompressoren arbeide kontinuerlig. • Unngå å sette inn varm mat. Dette vil heve temperaturen internt og tvinge kompressoren til å arbeide hardere, noe som medfører energisløsing. • Avrim apparatet dersom det danner seg is på innsiden (se Vedlikehold), et tykt islag gjør det vanskeligere å avgi kulde til maten og øker dermed energiforbruket. • Hold gummilistene hele og rene slik at de sitter godt fast rundt dørene, og ikke lar den kalde luften slippe.

Feil og løsninger Noen ganger kan det hende at apparatet ikke fungerer. Før man ringer og ber om teknisk assistanse (se Teknisk assistanse), bør man kontroller at det ikke dreier seg om et problem som lett kan løses, ved hjelp av følgende oversikt. Den grønne varsellampen STRØMTILFØRSEL slår seg ikke på. • Støpslet er ikke satt godt nok i kontakten, eller det mangler strøm i huset.
