BRUKSANVISNING GDE686HB AEG

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og

reparasjon:

www.aeg.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 193
2. SIKKERHETSINSTRUKSJONER.... 195
3. MONTERING.... 197
4. PRODUKTBESKRIVELSE....197
5. DAGLIG BRUK....198
6. STELL OG RENGJ∅RING....199
7. FEILS∅KING....200
8. BESKYTTELSE AV MILJ∅ET....201

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.
• Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.

• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.

• Hold barn og kjæledyr borte fra produktet når døren er i bruk.

• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet er beregnet for husholdningsbruk over platetopper, komfyrer og lignende enheter.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruksnivåer for husholdningsrom.

- Trekk støpselet ut av stikkontakten før du utfører vedlikehold.

- FORSIKTIG: Tilgjengelige deler kan bli varme under bruk.

- Bruk kun festeskruene som følger med produktet, hvis de ikke fulgte med, bruk skruer anbefalt i installasjonsinstruksjonene. Monter produktet på et trygt og egnet sted som oppfyller monteringskrav.

- ADVARSEL: Hvis du ikke installerer skruene eller festemidlene i henhold til disse instruksjonene, kan det føre til elektriske farer.

- Ikke bruk klebemidler for å feste apparatet.

- Minimumsavstanden mellom platetoppen og underdelen av produktet skal være minst 65 cm, med mindre annet er angitt i produktets installasjonsinstruksjoner.

- Avtrekksluft må overholde lokale forskrifter.

- Påse at det er god luftventilasjon der produktet er installert for å unngå at gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, ikke blir blandet med luften i produktet.

- Påse at ventilasjonsåpningene ikke er blokkerte og at luften som samles opp av produktet ikke blir ført inn i en kanal som brukes til å fjerne røyk og damp fra andre produkter

(sentralvarmesystemer, termosifoner, varmtvannsberedere osv.).

• Når produktet brukes med andre produkter, skal ikke maksimalt vakuum generert i rommet overstige 0,04 mbar.
• Om tilførselsledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller tilsvarende kvalifiserte personer for å unngå at den kan utgjøre en elektrisk fare.
• Hvis ledningssettet er skadet, må det erstattes av et spesialledningssett som er tilgjengelig fra produsenten eller det autoriserte servicesenteret.
• Hvis produktet er koblet direkte til strømforsyningen, må den elektriske installasjonen være utstyrt med en isolerende enhet som gjør det mulig å koble det fra strømnettet ved alle poler. Fullstendig frakobling må oppfylle vilkårene som er spesifisert i overspenningskategori III. Anordning for frakobling må være inkorporert i den faste kablingen i samsvar med installasjonsreglene.
• Flamber aldri under produktet.
• Må ikke brukes for avtrekk av farlige eller eksplosive materialer og damp.
• Rengjør produktet med en myk klut med jevne mellomrom for å hindre skade på overflaten.
• Ikke bruk damprenser, vannspray, sterke rengjøringsmidler eller en metallskraper for å rengjøre produktets overflate. Bruk kun nøytralt vaskemiddel.
• Rengjør fettfiltrene regelmessig (minst annenhver måned) og fjern fettoppsamling fra produktet for å unngå brannfare.
• Bruk en klut for å rengjøre produktet innvendig.

2. SIKKERHETSINSTRUKSJONER

2.1 Installing

ADVARSEL!

Risiko for personskade, elektrisk støt, brannskader, eller skade på produktet.

• Installering må kun foretas av en kvalifisert person.
• Ikke monter eller bruk et skadet produkt.

• Følg installasjonsanvisningene som følger med produktet.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

• Før du installerer produktet må du fjerne all emballasje, merking og beskyttelsesfilm.
• Led ikke avtrekksluften til i et hulrom i veggen med mindre det er designet for det formålet.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Hvis symbolet ( ) Rke er trykket på klassifiseringsskiltet må produktet jordes.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Sørg for at strømkabelen ikke floker seg.
• Ikke bruk grenuttak eller skjøteledninger.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Påse at produktet er riktig montert. Løs og feil hovedstrømkabel kan overopphete terminalen.
• Koble til produktet når du har fullført monteringen. Kontroller at det er tilgang til strømtilkoblingen etter monteringen.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

- Dette apparatet skal kun brukes til matlaging. Ikke bruk apparatet til andre formål.

• Produktets spesifikasjoner må ikke endres.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Bruk kun tilbehør som følger med produktet.
• Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat ved koking og steking.
• Ikke bruk avdekkede elektriske rister.
  • Overflaten til apparatet skal ikke brukes til oppbevaring.
• Ikke bruk forstørrelsesglass, kikkert eller lignende optiske enheter for å se direkte på tenningen av apparatet.
• Hvis produktet fungerer med andre apparater, må ikke det maksimalt utviklede trykket overskride 4 Pa (4x10-5 bar).

2.4 Service

• Kontakt det autoriserte servicesenteret for å reparere produktet. Det skal bare brukes originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster apparatet.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Monteringsinstruks

For fullstendig informasjon om montering av produktet, se et separat monteringshefte.

ADVARSEL!

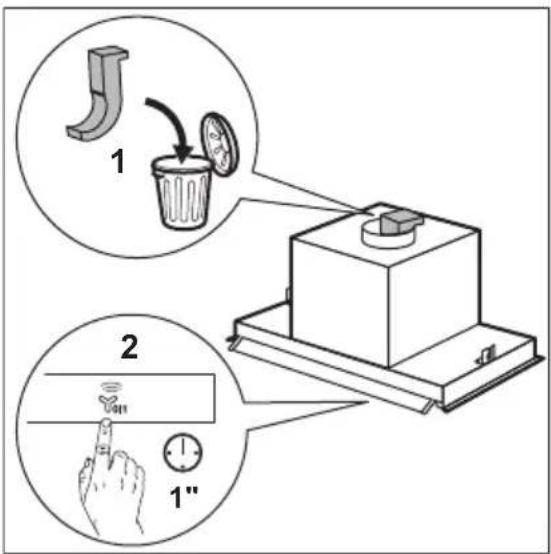

Forsikre deg om at ventilatorstøtten er fjernet fra motoren før tilkobling til strøm.

	Funksjon Beskrivelse
1	Første hastighet / Av Motoren bytter til første hastighetsnivå. Andre trykk slår av produktet.
2	Andre hastighet Motoren bytter til andre hastighetsnivå.
3	Tredje hastighet Motoren bytter til tredje hastighetsnivå.
4	Maksimal hastighet Motoren bytter til maksimalt hastighetsnivå. Etter 5 minutter bytter produktet til tredje hastighet.
5	Timer Slår av produktet etter 5 minutter. Påminner om å rengjøre eller skifte ut filteret. Se Filtervarsel i kapittelet Daglig bruk.
6	Lampe Slår lysene på og av.

5. DAGLIG BRUK

5.1 Bruk av ventilatoren

Sjekk anbefalt hastighet i henhold til tabellen nedenfor.

0|1	Under oppvarming av mat, tilberedning med dekkede kokekar.
2	Skånsom steking – når du tilbereder med dekkede kokekar på flere kokesoner eller brennere.
3	Under koking og steking av mye mat uten lokk, tilberedning på flere kokesoner eller brennere.
	Under koking og steking av store mengder mat uten lokk, høy fuktighet.

Det er anbefalt å la ventilatoren stå på i 15 minutter etter tilberedning.

Betjeningspanelet er et sensorfelt. For å operere dekselet berøres symbolet nøyaktig i midten i minst 1 sekund.

Slik bruker du ventilatoren:

1. Åpne glasset med symboler på betjeningspanelet.

Trykk for å skru av produktet igjen.

5.2 Timer

Med denne funksjonen kan du slå av produktet etter 5 minutters bruk. Funksjonen kan bare brukes hvis produktet er i bruk på de tre første viftehastighetene.

1. Berør symbolet .

Timer begynner å blinke.

1. Apparatet slås av etter 5 minutter.

For å slå av funksjonen trykker du på igjen.

5.3 Hob ^2 Hood-funksjon

Dette er en automatisk funksjon som knytter koketoppen til en ventilator. Både kokeplaten og ventilatoren har en infrarød signalkommunikator. Viftehastigheten defineres automatisk på grunnlag av modusen og temperaturen til de varmeste kokekarene på kokeplaten. Du kan også betjene viften fra koketoppen manuelt. Denne funksjonen kan aktiveres fra betjeningspanelet på koketoppen.

LED-lampen slås på när tilkoblingen mellom koketoppen og ventilatoren opprettes.

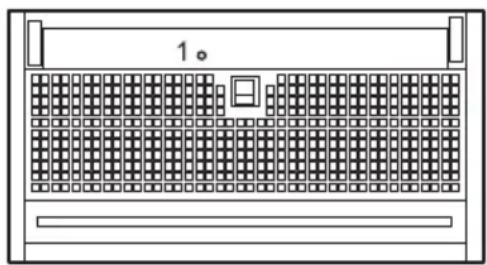

Elementet under hetten (1) er en signalmottaker for funksjonen.

For mer informasjon om hvordan du bruker funksjonen, se koketoppens bruksanvisning.

5.4 Filtervarsling

Filtervarselet minner deg om å skifte eller rengjøre kullfilteret og fettfilteret.

• Etter 40 timers bruk slås symbolet på i 30 sekunder. Fettfilteret må rengjøres regelmessig.
• Etter 160 timers bruk blinker symbolet i 30 sekunder. Fettfilteret må rengjøres og kullfilteret må skiftes ut eller rengjøres.

Les om rengjøring av fettfilteret i kapittelet Stell og rengjøring.

Les om hvordan du rengjør eller skifter kullfilteret i kapittelet Stell og rengjøring.

For å nullstille funksjonen, berør 5 tre sekunder.

6. STELL OG RENGJ∅RING

6.1 Merknader om rengjøring

Rengjøringsmidler

Ikke bruk skurende rengjøringsmidler og børster.

Rengjør produktets overflate med en myk klut med varmt vann og et mildt vaskemiddel.

Etter tilberedning kan noen deler av produktet bli varmt. For å unngå flekker må produktet kjøles ned og tørkes med ren klut eller tørkepapir.

Rengjør flekker med et mildt vaskemiddel.

Hold ventilatoren ren

Rengjør produktet og smør filtrene én gang i måneden. Rengjør innvendig og fettfiltrene grundig for fett. Fettoppsamling eller andre rester kan føre til brann.

Fettfiltere kan vaskes i oppvaskmaskin.

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på apparaters ytelse.

Kullfilter

Metningen av kullfilteret varierer avhengig av type tilberedning og hvor regelmessig du rengjører fettfilteret.

6.2 Rengjøringsmodus

Rengjøringsmodus blokkerer funksjonaliteten til kontrollpanelet i 5 minutter. Når den er aktiv, har berøringssymboler ingen effekt.

Hob2Hood funksjonen er deaktivert när rengjøringsmodus er aktiv.

1. For å aktivere modusen, trykk og hold inne og i 3 sekunder.

0|1 og slår seg på.

1. For å deaktivere modusen må du berøre og holde symbolene inne i 3 sekunder.

0|1 og slås av.

6.3 Rengjøre fettfilteret

Filtrene monteres med klips og nåler på motsatt side.

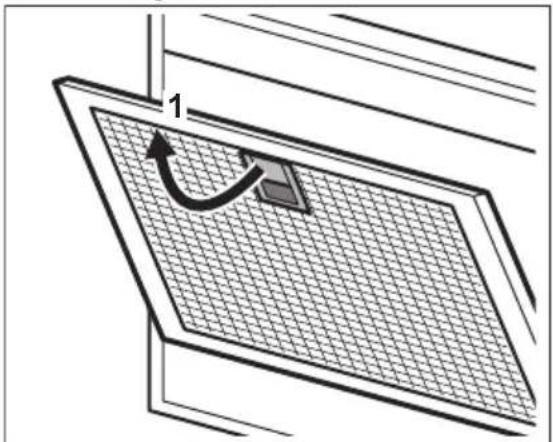

For å rengjøre filteret:

1. Dra i håndtaket på filteret under ventilatoren (1) og bøy fronten på filteret forsiktig ned.

1. Vask filtrene ved å bruke en svamp med vaskemiddel uten slipevirkning, eller bruk oppvaskmaskin.

i

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på produktets ytelse.

1. For å montere filtrene tilbake, følg de to første trinnene i omvendt rekkefølge. Gjenta trinnene for alle filtre hvis aktuelt.

6.4 Erstatte kullfilteret – valgfritt

!

ADVARSEL!

Se pakningsvedlegget som følger med filteret.

Slik skifter du filteret:

1. Fjern fettfiltrene fra produktet.

Les «Rengjøring av fettfilteret» i dette kapittelet.

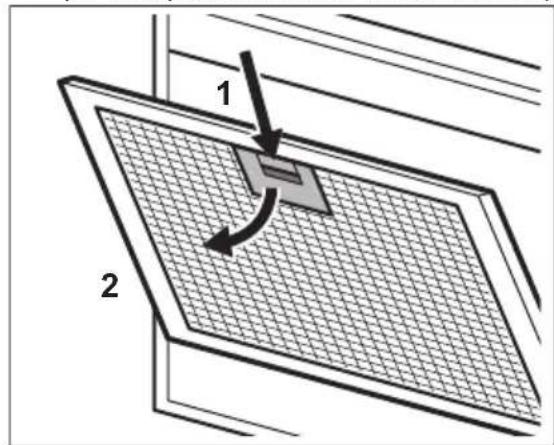

1. Trykk på håndtaket til monteringsklipsen på filterpanelet under ventilatoren (1).

1 2

1. Bøy fronten på filteret forsiktig nedover (2), og dra.

Gjenta de to første trinnene for alle filtrene.

1. For å montere et nytt filter, utfør de samme trinnene i omvendt rekkefølge. Uansett er det nødvendig å skifte filtrene minst hver fjerde måned.

6.5 Skifte lyspære

Dette produktet leveres med en LED-lampe og separat styreutstyr (LED-driver). Disse delene kan kun skiftes av en tekniker. Hvis det oppstår feil, se "Service" i kapittelet "Sikkerhetsinstruksjoner".

7. FEILS∅KING

!

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva må gjøres, hvis...

Problem Mulig årsak Løsning
Produktet starter ikke. Produktet er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om apparatet er koblet til strømforsyningen korrekt.
Produktet starter ikke. Sikringen har gått. Kontroller om sikringen er årsaken
	til funksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Produktet starter ikke. Kabinettdører er ikke linjert med kabinettrammen.	Juster kabinettdørene.
Produktet starter ikke. Glasspanelet er ikke helt åpent. Åpne glasspanelet helt. Se kapittelet «Daglig bruk».
Du kan ikke aktivere produktet eller funksjonene.	Feil bruk av kontrollpanelet. Berør symbolene på betjeningspanelet som befinner seg i midten i minst 1 sekund for å aktivere produktet eller funksjonen.
Lampen fungerer ikke. Pæren er defekt. Bytt lyspæren. Se kapittelet "Stell og rengjøring".
Produktet absorberer ikke nok damp.	Viftehastigheten er ikke tilstrekkelig for dampen som oppstår.	Endre viftehastigheten.
Produktet aktiverer seg selv eller endrer funksjonen selv	Det er mye fuktighet på glasset. Tørk	av fuktigheten av glasset, ventiler kjøkkenet og øk ventilatorens hastighet.
Filtervarsel-indikatoren er på.	Filtervarselet er på. Fettfilteret må rengjøres, eller kullfilteret (valgfritt) må skiftes ut eller rengjøres.	Se filtervarslingen i kapittelet "Daglig bruk".

8. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet .Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
