BRUKSANVISNING L 9-11 125 Flex
For din egen sikkerheds skyld
ADVARSEL!
3 Beskyttelseskappen
Bær beskyttelseshandsker.
Reservedele og tilbehør
Gør udtjente apparater ubrugelige ved at fjerne netkablet.
Kun for EU-lande
Ansvarlig for det tekniske dossier:
For din egen sikkerhet ..... 90
Støy og vibrasjon 93
Tekniske data 94
Et overblikk 95
Bruksanvisning 96
Vedlikehold og pleie 98
Henvisninger om skroting ..... 99
C€-Konformitet 99
Utelukkelse av ansvar 99
Anvendte symboler
ADVARSEL!
Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.
HENVISNING
Betegner tips om bruken og viktige informasjoner.
Symbolene på apparatet
Betjeningsveiledningen må leses før ibruktaking!
∅yevern må brukes!
Beskyttelsesklasse II (fullstendig isolert)
For din egen sikkerhet
ADVARSEL!
Før bruk av vinkelsliperen må du lese igjennom og ta hensyn til følgende:
- den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (skrift-nr.: 315.915),
– de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.
Vinkelsliperen er produsert etter dagens teknisk stand og anerkjente, sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen. Vinkelsliperen må kun brukes
– til de arbeider det er beregnet for,
- når det er i sikkerhetsteknisk lytefri tilstand.
Feil som har innflytelse på den sikkerheten må straks utbedres.
Forskriftsmessig bruk
Denne vinkelsliperen er beregnet
- kommersiel bruk i industri og håndverk,
– for sliping og skilling av metall og stein ved tørrsliping; For skilling må det brukes en spesiell vernehette for skilling,
– for bruk med slipeverktøy og tilbehør som er angitt i denne anvisningen eller som blir anbefalt av produsenten.
Ikke tillatt er f.eks. kjedefreseskiver, sagblad.
Sikkerhetsinformasjoner for vinkelsliper
ADVARSEL!
Lese igjennom alle sikkerhetsveiledningene og anvisningene. Dersom sikkerhetsveiledningene ikke blir overholdt, kan dette føre til elektrisk støt, brann eller alvorlige skader. Oppbevar sikkerhetsveiledningene og anvisningene for senere bruk.
Felles advarsler om sliping og skillesliping
■ Dette elektroverktøyet skal brukes som sliper og skilleslipemaskin. Ta hensyn til alle sikkerhetshenvisninger, anvisninger, fremstillinger og data som følger med apparatet.
Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for sliping med sandpapir, arbeider med trådbørster og polering.
Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det forårsake fare og skader.
- Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet, garanterer dette ingen sikker bruk.
- Det tillatte turtallet for innsatsverktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet.
Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
Innsatsverktøyets utvendig diameter og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt.
Feilt dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen.
Innsatsverktøy som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.
- Ikke bruk skadete innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Dersom elektroverktøyet eller innsatsverktøyet faller ned,
kontrollér om det har tatt skade, eller bruk et annet innsatsverktøy som ikke er skadet. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la apparatet først gå i ett minutt med høyeste turtall.
Skadete innsatsverktøy brekker for det meste i løpet av denne testtiden.
■ Bruk personlig verneutstyr.
Alt etter anvendelsen, må du bruke ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler.
∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser.
Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken.
Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet.
Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr.
Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.
■ Hold apparatet kun i de isolerte gripeflatene når du utfører arbeid hvor innsatsverktøyet kan treffe på gjemte strømledninger eller dens egen nettkabel.
Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.
■ Hold nettkabelen alltid borte fra innsatsverktøy som dreier seg.
Dersom du mister kontrollen over apparatet, kan nettkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i innsatsverktøy som dreier seg.
■ Legg elektroverktøyet aldri fra deg før innsatsverktøyet er helt stoppet opp. Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der apparatet legges fra og du kan dermed miste kontrollen over elektroverktøyet.
■ La ikke elektroverktøyet være i gang mens du bærer det.
Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsatsverktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjonssprekkene på elektroverktøyet ditt.
Motorviften trekker støv inn i kassen og en sterk oppsamling av metallstøv kan føre til elektrisk fare.
■ Ikke bruk elektroverktøyet i nærheten av brennbare materialer.
Gnister kan antenne disse materialene.
■ Ikke bruk innsatsverktøy som krever flytende kjølemiddel.
Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.
Tilbakeslag og tilsvarende sikkerhets-henvisninger
Tilbakeslag er en plutselig reaksjon som oppstår när et dreiende innsatsverktøy, som f.eks. slipeskive, slipetallerken, trådbørste osv henger seg opp eller blokkerer.
Fastkjøring eller blokkering fører til en plutselig stopp av det roterende verktøyet.
Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.
Dersom f.eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag. Slipeskiven beveger seg så enten imot betjeningspersonen eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet.
Derved kan slipeskivene også brekkes. Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet.
Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.
- Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskrefter. Bruk alltid tilleggshåndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter når apparatet kjøres opp. Betjeningspersonen kan ved egnete forsiktighetstiltak beherske tilbakeslags- og reaksjonskreftene.
■ Hendene må aldri komme i nærheten av innsatsverktøy som dreier seg. Innsatsverktøyet kan ved et tilbakeslag bevege seg over hånden din.
■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.
Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.
■ Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyene blir slått tilbake fra arbeidsstykket og klemmes fast.
Det roterende innsatsverktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller når det kastes tilbake.
Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
■ Ikke bruk et sagblad med kjede eller tenner.
Slike innsatsverktøy forårsaker ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.
Særlige sikkerhetsveiledninger for sliping og skillesliping
■ Bruk utelukkende de slipeskivene som er godkjent for ditt elektroverktøy og den vernehetten som er beregnet for disse slipeskivene.
Slipeskiver som ikke er beregnet for dette elektroverktøyet, kan ikke avskjermes tilstrekkelig, og er således usikre.
■ Slipeskiver med forsenket senter/nav må monteres slik at slipeflaten ikke rager ut over planet til vernedekselets kant. En usakkyndig montert spiveskive som rager ut over vernedekselets kant, kan ikke skjermes tilstrekkelig.
■ Vernehetten må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås så stor sikkerhet som mulig med at den minste delen på slipeskiven peker åpent mot brukeren. Vernehetten beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med sli- peskiven og gnister som kan antenne klær.
■ Slipeskiven må kun brukes for den innsatsmuligheten som den er beregnet for. For eksempel: Du må aldri slipe med sideflaten av en kutteskive.
Kutteskivene er beregnet for å slipe med kanten på skiven.
Kraftinnvirkning fra siden på denne slipeskiven kan føre til at den brekkes.
■ Bruk alltid spennflens som er helt uten skader og som har riktig størrelse og form for den slipeskiven som du har valgt å bruke.
Egnete flenser støtter slipeskiven og for-ringer således faren for et brudd på slipe-skiven. Flenser for kutteskiver kan være forskjellige fra flenser for andre slipe-skiver.
■ Bruk ingen slitte slipeskiver fra større elektroverktøy.
Slipeskiver for større elektroverktøy er ikke utlagt for det høye turtallet som brukes for mindre elektroverktøy og kan dermed brekke.
Ytterligere særlige sikkerhets-veiledninger for skillesliping
■ Unngå av kutteskiven blokkerer eller får et for høyt presstrykk. Ikke foreta meget dype snitt.
En overbelastning på kutteskiven fører til en høy påkjenning og maskinen kan klemme fast eller blokkere og dermed oppstår det mulig med et tilbakeslag eller brudd på slipeskiven.
■ Unngå områdene foran og bak den roterende skilleskiven.
Når du skyver skilleskiven bort fra deg i arbeidsstykket, kan elektroverktøyet med den dreiende skiven bli slengt direkte mot deg dersom det skulle skje et tilbakeslag.
■ Dersom skilleskiven klemmer fast eller du avbryter arbeidet, må du slå av apparatet og holde det rolig inntil skiven er helt stoppet opp.
Forsøk aldri å trekke skilleskiven ut av snittet dersom den går ennå, ellers kan det oppstå et tilbakeslag. Finn årsaken til fastklemmingen og fjern denne før du arbeider videre.
Ikke slå elektroverktøyet på igjen så lenge det befinner seg inne i arbeidsstykket. La kutteskiven først få oppnå sitt fulle turtall før du forsiktig fortsetter snittet. Ellers kan skiven sette seg fast, springe ut av arbeidsstykket eller forårsake et tilbakeslag.
■ Støtt av plater og store arbeidsstykker, for å forminske risikoen for et tilbakeslag på grunn av fastklemt skilleskive. Store arbeidsstykker kan bli bøyet på grunn av sin egen vekt. Arbeidsstykket må støttes av på begge sidene av skiven, både i nærheten av skillesnittet og også ved kanten.
■ Vær særlig forsiktig ved "lommesnitt" som foretas i vegger eller andre områder hvor man ikke har innsikt.
Kutteskiven som skjærer inn kan treffe på gass- eller vannledninger, elektriske ledninger eller andre objekter og kan forårsake et tilbakeslag.
Støy- og svingningsverdiene er målt i henhold til EN 60745.
FORSIKTIG!
De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.
HENVISNING
Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.
For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men ikke blir brukt.
Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.
Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.
FORSIKTIG!
Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.
Tekniske data
| L 8-11 115 L | 8-11 125 LE | 9-11 125 | ||
| Apparattype Vinkelsliper | ||||
| Max. slipeverktøy-∅ | mm | 115 125 | ||
| Tykkelse på slipeverktøy | mm | 1–6 | ||
| Opptaksboring | mm | 22,23 | ||
| Spindelgjenge M14 | ||||
| Turtall | o/min | 11.500 11.500 6.000–11.500 | ||
| Effektopptak | W | 800 800 900 | ||
| Utgangseffekt | W | 450 450 600 | ||
| Vekt i henhold til „EPTA-prosedyre 01/2003“ (uten kabel) | kg | 1,5 1,5 1,5 | ||
| Beskyttelsesklasse | II/☐ | |||
| A-vurderte støynivå tilsvarende EN 60745 (se “Støy og vibrasjon”): | ||||
| Lydtrykksnivå L_pA | dB(A) | 86,4 86,4 | 87 | |
| Lydeffektnivå L_WA | dB(A) | 97,4 97,4 | 98 | |
| Usikkerhet K | db | 3,0 | ||
| Samlet svingningsverdi tilsvarende EN 60745 (se “Støy og vibrasjon”): | ||||
| Emisjonsverdi a_h ved over-flatesliping | m/s ^2 | 7,7 7,7 8,5 | ||
| Emisjonsverdi a_h ved skilling | m/s ^2 | 3,0 3,0 3,0 | ||
| Usikkerhet K | m/s ^2 | 1,5 | ||

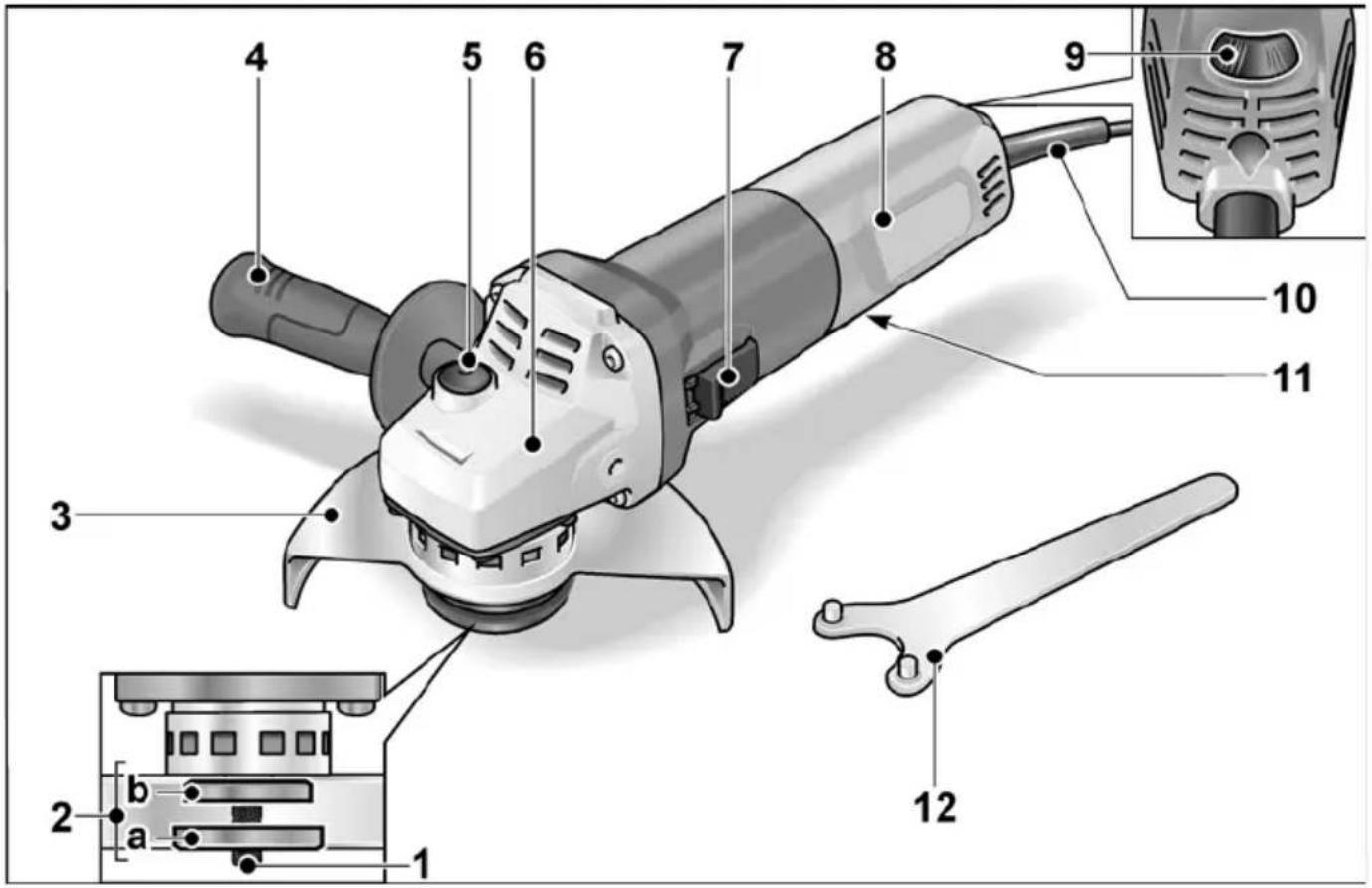

Et overblikk
I denne veiledningen blir forskjellige elektroverktøy beskrevet. Framstillingen kan avvike i detalj fra det elektroverktøyet som du har kjøpt.
Uten verktøy, kan innstilles med
12 trinn på 360°.
For å feste spindelen ved skift
av verktøy.
6 Drivhode
Med luftutslipp og pil for dreieretning.
7 Bryterknapp
For å slå på og av.
Låseknapp for varig drift.
8 Håndtak bak
9 Innstillingshjul for forvalg av turtall (kun LE 9-11 125)
10 Nettkabel 4,0 m med støpsel
11 Typeskilt (ikke framstilt)
12 Tappnøkkel
Bruksanvisning
ADVARSEL!
Før alle arbeider med vinkelsliperen må strømkabelen trekkes ut.

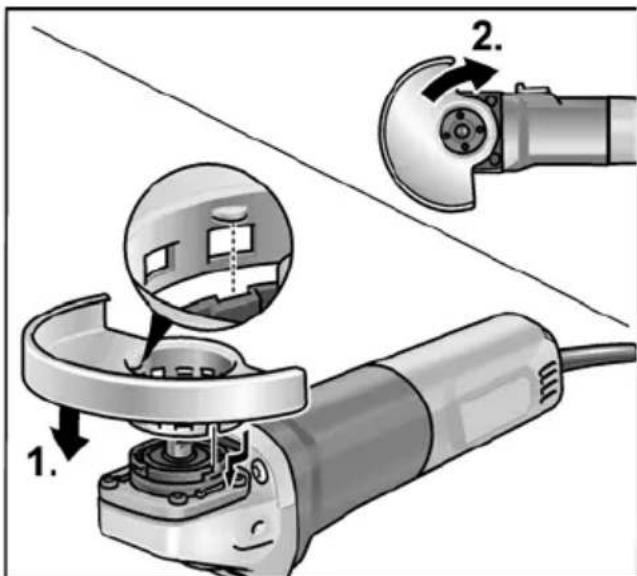

Før ibruktaking
Pakk ut vinkelsliperen og kontroller at leveringen er fullstendig og at det ikke er oppstått transportskader.
Ved skrubb- og skillearbeider må det aldri arbeides uten deksel.
For Skilling må det brukes En spesiell vernehette for skilling.
■ Støpselet trekkes ut.
Det er ikke tillatt å bruke elektroverktøyet uten håndtak.

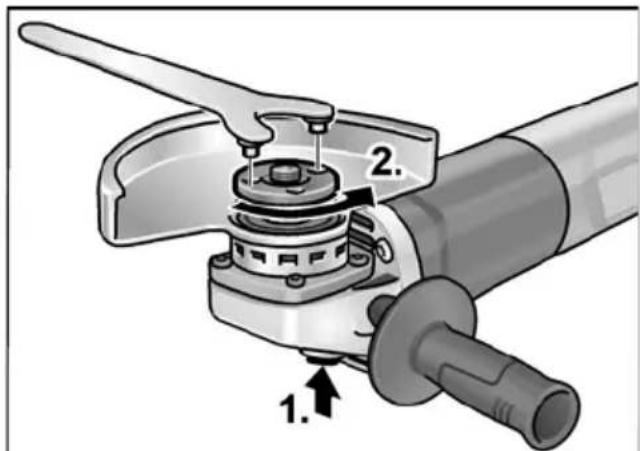

Festing/skift av verktøy
■ Støpselet trekkes ut.

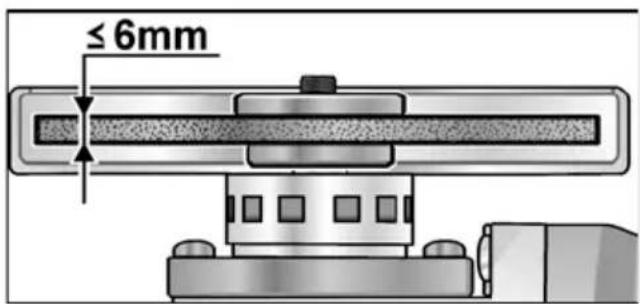

Montering av slipeskive
■ Trykk stopperen for spindelen og hold den stoppet (1.).
■ Med tappnøkkelen løsnes spennmutteren mot klokkens retning fra spindelen og tas av (2.).
■ Skru spennmutteren på spindelen med anslaget opp.
■ Trykk spindellåsen og hold den trykketn.
■ Fest fast spennmutteren med tappnøkkelen.
Gjennomfør en prøvekjøring for å kontrollere at verktøyet er sentrisk satt på.
Prøveløp
■ Stikk støpselet inn i stikkontakten.
■ Slå på vinkelsliperen med bryteren (uten å låse den fast) og la vinkelsliperen gå i ca. 30 sekunder.
Kontroller den for ujevnheter og vibrasjoner.
■ Slå vinkelsliperen av.
Inn- og utkobling

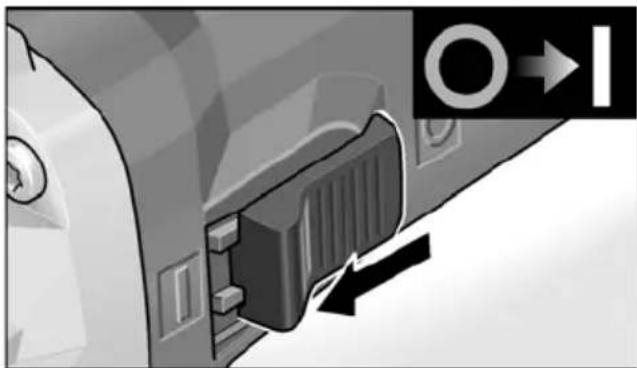

Korttidsdrift uten fastlåsing
■ Skyv bryteren framover og hold den fast.
■ For utkopling slippes bryteren igjen.

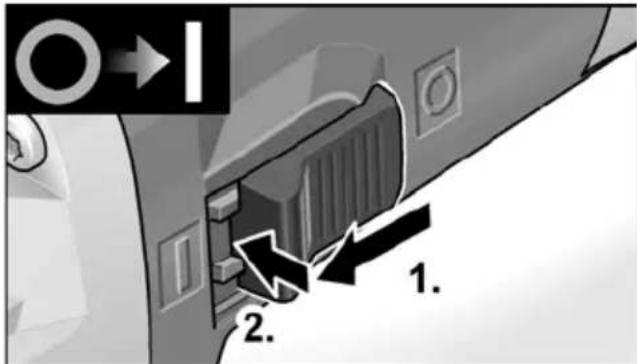

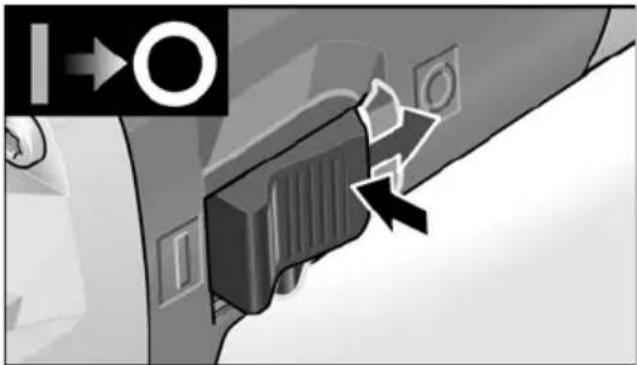

Varig drift med fastlåsing
■ For utkopling frigjøres bryteren igjen ved å trykke bak på den.
HENVISNING
Etter et Strømbrudd starter det innkoplete Apparatet ikke igjen.

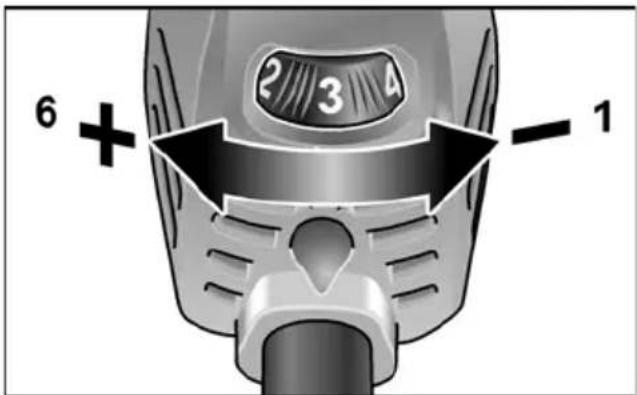

Turtallsforvalg (kun LE 9-11 125)
FORSIKTIG!
Fare for skade på grunn av ødeleggelse av verktøyet. Det må brukes verktøy som tilsvarer arbeidsoppgaven.
HENVISNING
Ved overbelastning eller overoppheting i varig drift reduserer maskinen automatisk turtallet, inntil maskinen er tilstrekkelig avkjølt.

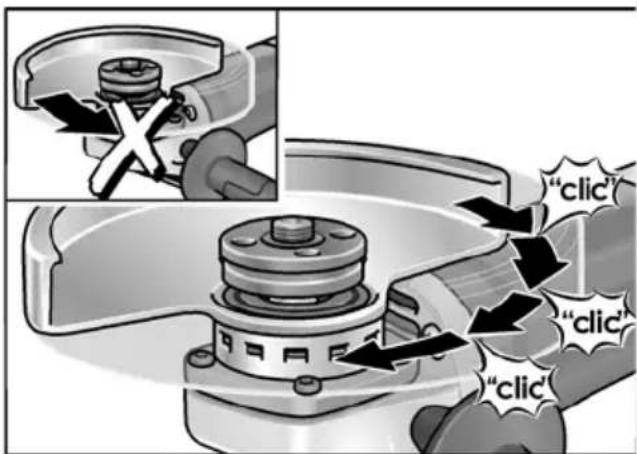

Still inn vernehetten
For å tilpasse den til arbeidsoppgaven kan vernehetten innstilles uten verktøy med 12 trinn på 360°.
FORSIKTIG!
Fare for skade! Bruk vernehansker.
■ Støpselet trekkes ut.
Etter utkobling Går slipeverktøyet etter I kort tid.
Skrubbsliping
ADVARSEL!
Bruk aldri skilleskiver til skrubbsliping.
- Bruk skråvinkel 20–40° for best sliping.
- Bevege vinkelsliperen fram og tilbake med middels trykk. Dermed blir arbeidsstykket ikke for varmt og det oppstår ingen misfarginger; Det oppstår heller ingen riller.

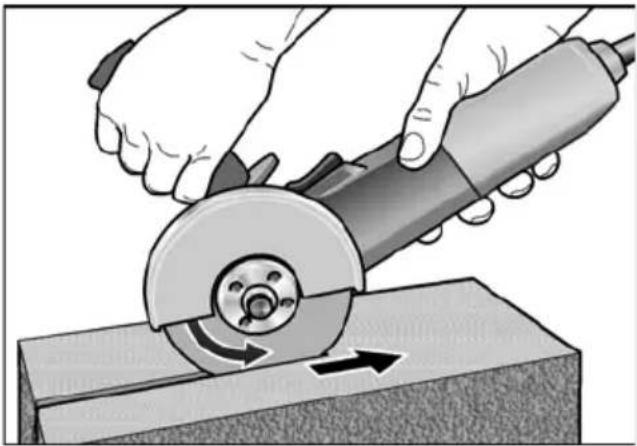

Skillesliping
ADVARSEL!
For Skilling må det brukes En spesiell vernehette for skilling. Se katalogen med tilbehør fra produsenten.
– Vinkelsliperen må alltid arbeide i motløp.
Ellers oppstår det fare for at den springer ukontrollert ut av rillen.
– Ikke trykk, ikke klem, ikke oscillere.
- Tilpass framdriften til det arbeidsstykket som skal bearbeides; jo hardere, desto langsommere må det arbeides.
Videre informasjoner om produktene fra produsenten finnes unde www.flex-tools.com.
Vedlikehold og pleie
ADVARSEL!
Før alle arbeider med vinkelsliperen må strømkabelen trekkes ut.
Rengjøring
ADVARSEL!
Ved bearbeiding av metaller kan det ved ekstrem innsats avleires ledende støv på innsiden av kapslingen.
Dette kan ha innvirkning på beskyttelses-isolasjonen! Maskinen må derfor drives via en feilstrømbryter (utløsningsstrøm 30 mA). Apparatet og ventilasjonssprekkene må rengjøres regelmessig.
Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk. Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.
Kullbørster
Vinkelsliperen er utstyrt med utkoplingskull. Når slitasjegrensen til utkoplingskullene er nädd, blir vinkelsliperen automatisk slått av.
HENVISNING
For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produ- sentens side.
Igjennom luftinntaksåpningen bak kan kullfyret kontrolleres under bruken.
Ved sterkt kullfyr, må vinkelsliperen slås av. Vinkelsliperen må leveres inn på et kunde-service verksted som er autorisert av produsenten.
Drevet
HENVISNING
Skruen på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.
Reparasjoner
Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.
Reservedeler og tilbehør
Videre tilbehør, særlig slipeverktøy finnes i katalogen til produsenten.
Eksplosjonstegninger og lister for reserve- deler finnes på vår hjemmeside:
www.flex-tools.com
Utrangerte apparater må gjøres ubrukelige ved å fjerne nettkabelen.
Kun for EU-land
Ikke kast elektriske verktøy i bosset!
I henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.
HENVISNING
Faghandelen vil gi deg informasjon om avhendingsmetoder!
C ∈-Konformitet
Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under
„Tekniske data“ stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivene 2014/30/EF, 2006/42/EF, 2011/65/EF.
Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
Manager Research &
Development (R & D)
Utelukkelse av ansvar
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.
Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
Innehåll
Uteslutning av ansvar 109
Använda symboler
