Produkttype	Høytrykksvasker
Merke	Kärcher
Modell	HD 7144 M Cage
Driftstrykk	14 MPa (140 bar)
Maks. driftstrykk	21 MPa (210 bar)
Vanngjennomstrømning	11,5 l/min
Tilkoblet effekt	3,4 kW
Nettspenning	400 V / 3 faser / 50 Hz
Beskyttelsestype	IPX5
Maks. inntakstemperatur	60 °C
Typisk driftsvekt	42 kg
Mål (L x B x H)	460 x 420 x 970 mm
Oljetankkapasitet	0,35 l
Oljetype	0W40
Lydtrykknivå	68 dB(A)
Hånd-arm-vibrasjonsverdi	2,7 m/s²
Tilkoblingssystem	EASY!Lock
Hovedfunksjoner	Trykk/strømningsregulering, automatisk stopp, drift med rengjøringsmiddel, frostbeskyttelse
Sikkerhetselementer	Sikkerhetsventil, trykkbryter, sikkerhetslås på pistol, IPX5-beskyttelse
Periodisk vedlikehold	Rengjøring av filter ukentlig, oljeskift hver 500. time
Inkluderte tilbehør	EASY!Force høytrykkspistol, EASY!Lock lanse, høytrykkslange, dyse, styrehåndtak

Ofte stilte spørsmål - HD 7144 M Cage Kärcher

Hvordan tas høytrykksvaskeren HD 7144 M Cage i bruk?

For igangsetting, rull ut nettkabelen, koble den til en egnet stikkontakt. Koble til vannforsyningen (maks. trykk 1 MPa, maks. temp. 60 °C) med en slange på minst 7,5 m og en systemseparator. Åpne vanninntaket, luft ut apparatet ved å skru av dysen og la vannet renne til alle bobler er borte. Sett på dysen igjen, sett hovedbryteren til «I», løsne pistolen ved å skyve sikkerhetslåsen bakover, og trykk deretter på avtrekkeren.

Hvordan bruke rengjøringsmiddelfunksjonen?

For å bruke rengjøringsmiddel, fjern standardlansen og monter skumdysen (valgfri) på pistolen. Fyll rengjøringsmiddeltanken ved å velge stengeventilnivå (1=lavt, 2=middels, 3=høyt). Spray på tørr overflate, la det virke uten å tørke, skyll deretter med høytrykksstråle. Etter bruk, skyll skumdysen med rent vann.

Hvordan avbryte og gjenoppta driften?

For å avbryte, slipp avtrekkeren på pistolen: apparatet slår seg automatisk av. Skyv sikkerhetslåsen fremover for å låse pistolen. For å gjenoppta, lås opp låsen bakover og trykk på avtrekkeren. Ved avbrudd synker trykket med ca. 70 %, noe som reduserer belastningen og øker levetiden.

Hvordan avslutte bruken og oppbevare apparatet?

Steng vanninntaket, åpne pistolen, la apparatet gå i 5-10 sekunder, lukk deretter pistolen. Sett bryteren på «0», trekk ut støpselet. Koble fra vanninntaket, åpne pistolen for å tømme trykket, og lås den deretter. Plasser lansen i holderen, rull opp kabelen og slangen rundt kabelholderen.

Hvordan beskytte apparatet mot frost?

Frost kan skade apparatet. Oppbevar det på et frostfritt sted. Hvis det ikke er mulig, tøm alt vann ved å la apparatet gå i 1 minutt med en glykolbasert frostvæske (som bilfrostvæske). Følg produsentens anvisninger for frostvæsken.

Hvilket regelmessig vedlikehold er nødvendig?

Før hver bruk, kontroller kabel og slange for skader. Ukentlig, rengjør filteret på vanninntaket. Hver 500. driftstime (minst en gang i året), få utført service hos forhandler og skift olje (type 0W40, mengde 0,35 l).

Hva gjør jeg hvis apparatet ikke bygger opp trykk?

Kontroller dysestørrelsen (kaliber 043 for denne modellen). Luft apparatet. Rengjør filteret på vanninntaket. Sørg for at vanntilførselen er tilstrekkelig (min. 15 l/min). Rengjør dysen. Hvis problemet vedvarer, kontakt serviceavdelingen.

Hvordan skifte pumpeolje?

Koble fra apparatet. Fjern dekselet (4 skruer). Vipp avløpsslangen ned, fjern pluggen, vent til oljen er helt tømt. Sett tilbake pluggen, løft slangen opp. Fyll med 0,35 l olje 0W40 i tanken, sett på svampen og lokket. Kontakt serviceavdelingen om nødvendig.

Hvilke sikkerhetssymboler er på apparatet?

Apparatet må ikke kobles til offentlig drikkevannsnett. Ikke rett strålen mot personer, dyr eller elektrisk utstyr. Beskytt apparatet mot frost. Sikkerhetsinnretningene (ventil, trykkbryter) må ikke endres.

Hvor finner jeg tilbehør og reservedeler?

Bruk kun originale Kärcher-tilbehør og reservedeler. Du kan bestille dem på nettsiden www.kaercher.com eller hos din forhandler. Tilbehør som rotadyse (for gjenstridig smuss) eller skumdyse er tilgjengelig.

BRUKSANVISNING HD 7144 M Cage Kärcher

Miljøbeskyttelse.... 50

Frostbeskyttelse.... 52

Transport....52

Opbevaring.... 52

Pleje og vedligeholdelse 52

Hjælp ved fejl 53

Tilbehør og reservedele 53

Garanti 53

Tekniske data 53

EU-overensstemmelseserklæring 55

Vær sparsom med rengøringsmidlet for at beskytte miljøet.

Fare for kvæstelse, fare for beskadigelse

Pleje og vedligeholdelse

⚠️FARE

I erli ivan elektriske komponenter kontrollere og reperece

Eud kan Eletkanske kompælenet homirofere og repurter of dan autogesede kupelacquine.

garanti for en sikker og feilfri drift at meskipen

Informationer om tilhebar og reservedlei findies på

informationer om divenbi og reservodelle finies på www.karstby.com

www.asevier.com

EU-overensstemmelseserklæring

Stell og vedlikehold 58

Utbedring av feil 59

Tilbehør og reservedeler 59

Garanti 59

Tekniske spesifikasjoner 59

EU-samsvarserklæring.... 61

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

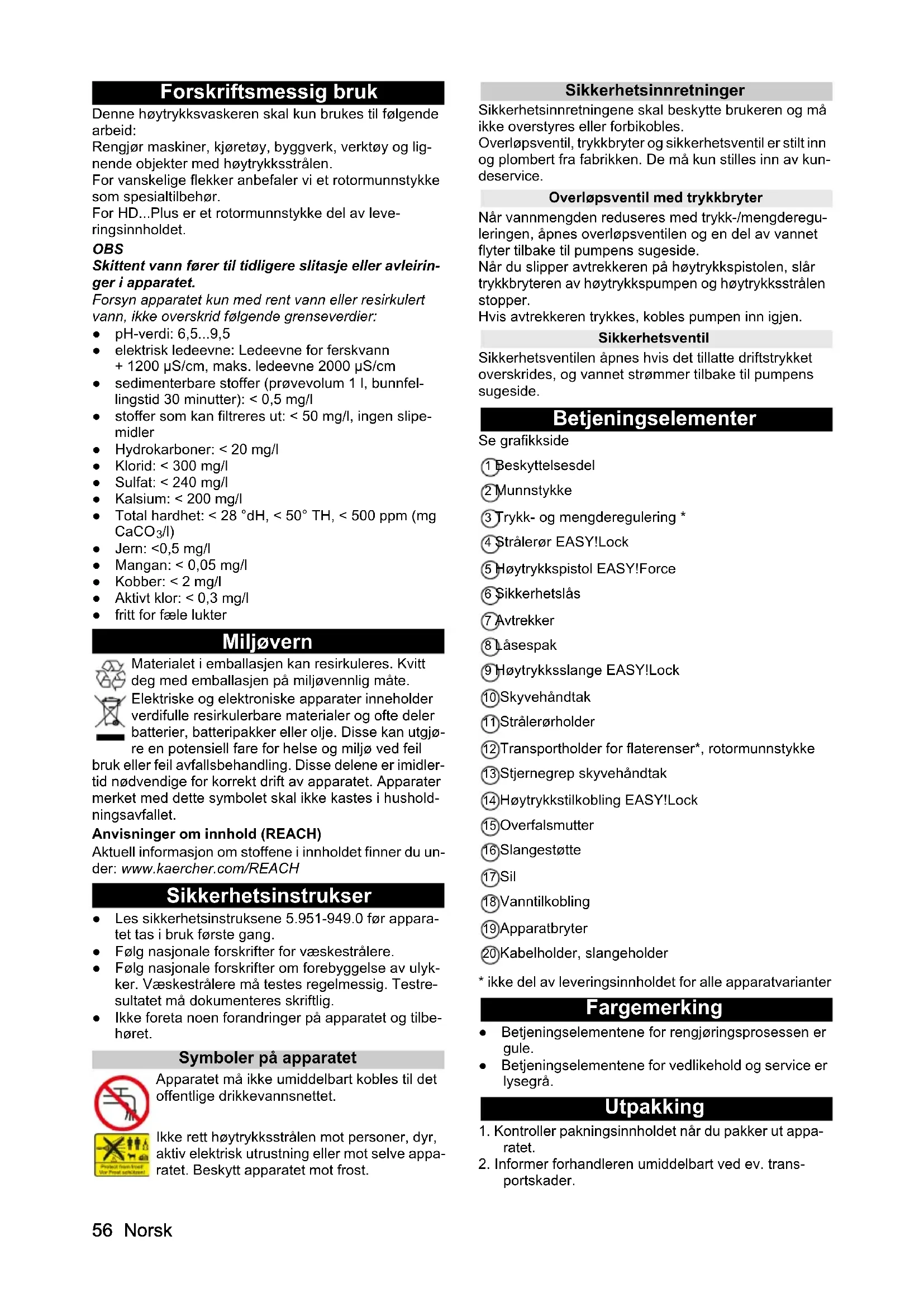

Forskriftsmessig bruk

Denne høytrykksvaskeren skal kun brukes til følgende arbeid:

Rengjør maskiner, kjøretøy, byggverk, verktøy og lignende objekter med høytrykksstrålen.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidler-tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold-ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Sikkerhetsinstrukser

• Les sikkerhetsinstruksene 5.951-949.0 før apparatet tas i bruk første gang.
• Følg nasjonale forskrifter for væskestrålere.
• Følg nasjonale forskrifter om forebyggelse av ulykker. Væskestrålere må testes regelmessig. Testresultatet må dokumenteres skriftlig.
• Ikke foreta noen forandringer på apparatet og tilbehøret.

Ikke rett høytrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve apparatet. Beskytt apparatet mot frost.

Sikkerhetsinnretninger

Sikkerhetsinnretningene skal beskytte brukeren og må ikke overstyres eller forbikobles.

Overløpsventil, trykkbryter og sikkerhetsventil er stilt inn og plombert fra fabrikken. De må kun stilles inn av kundeservice.

Overløpsventil med trykkbryter

Når vannmengden reduseres med trykk-/mengdereguleringen, åpnes overløpsventilen og en del av vannet flyter tilbake til pumpens sugeside.

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av høytrykkspumpen og høytrykksstrålen stopper.

Hvis avtrekkeren trykkes, kobles pumpen inn igjen.

Sikkerhetsventil

Sikkerhetsventilen åpnes hvis det tillatte driftstrykket overskrides, og vannet strømmer tilbake til pumpens sugeside.

Betjeningselementer

Se grafikkside

① Beskyttelsesdel
2 Munnstykke
③ Trykk- og mengderegulering *
④ Strålerør EASY!Lock
⑤ Høytrykkspistol EASY!Force
6 Sikkerhetslås

⑦ Avtrekker

⑧ Låsespak

⑨ Høytrykksslange EASY!Lock

⑩Skyvehåndtak

⑪ Strålerørholder

⑫Transportholder for flaterenser*, rotormunnstykke

13Stjernegrep skyvehåndtak

⑭Høytrykkstilkobling EASY!Lock

15 Overfalsmutter

16 Slangestøtte

⑰Sil

18 Vanntilkobling

⑲Apparatbryter

20 Kabelholder, slangeholder

* ikke del av leveringsinnholdet for alle apparatvarianter

Fargemerking

• Betjeningselementene for rengjøringsprosessen er gule.
• Betjeningselementene for vedlikehold og service er lysegrå.

Utpakking

1. Kontroller pakningsinnholdet när du pakker ut apparatet.
2. Informer forhandleren umiddelbart ved ev. transportskader.

Montere tilbehør

Merknad

EASY!Lock-systemet forbinder komponentene raskt og sikkert med kun én omdreining med hurtiggjenger.

1. Sett høytrykksmunnstykket på strålerøret.

2. Monter overfalsmutteren og trekk den til for hånd (EASY!Lock).

3. Koble strålerøret til høytrykkspistolen og trekk til for hånd (EASY!Lock).

Bilde A

1. Monter skyvehåndtaket.

Bilde B

Montere høytrykksslangen

1. Koble høytrykksslangen til høytrykkspistolen og apparatets høytrykkstilkobling og trekk til for hånd (EASY!Lock).

Igangsetting

Elektrisk tilkobling

⚠️FARE

Fare for personskader fra elektrisk støt

Koble apparatet til strømnettet med støpselet. Ikke-brytbar forbindelse til strømnettet er forbudt. Støpselet er ment for frakobling fra nettet.

For tilkoblingsverdier, se typeskiltet eller de tekniske spesifikasjonene.

1. Vikle ut strømledningen og legg den ut på gulvet.

2. Sett strømstøpselet i en stikkontakt.

Vanntilkobling

Tilkobling til en vannledning

ADVARSEL

Helsefare fra retur av skittent vann til drikkevann- snettet.

Ta hensyn til forskriftene fra vannverket.

I henhold til gyldige forskrifter må apparatet aldri brukes på drikkevannsnettet uten systemskille. Bruk en systemskiller fra KÄRCHER eller alternativt en systemskiller i henhold til NS-EN 12729 type BA. Vann som har gått gjennom en systemskiller, er ikke lenger klassifisert som drikkevann. Koble alltid systemskilleren til vannforsyningen, aldri direkte til apparatets vanntilkobling.

1. Kontroller vannforsyningen for tilførselstrykk, tilførselstemperatur og tilførselsmengde. For kravene, se avsnittet "Tekniske spesifikasjoner".

2. Koble systemskilleren og apparatets vanntilkobling til en slange (min. lengde 7,5 m, min. diameter 1"). Tilførselsslangen er ikke del av leveringsinnholdet.

3. Åpne vanntilførselen.

Suge vann fra beholder

1. Skru sugeslangen (ordrenummer 4.440-207.0) og filteret (ordrenummer 4.730-012.0) på vanntilkoblingen.

2. Luft ut apparatet.

Lufte ut apparatet

1. Skru munnstykket fra lansen.

2. La apparatet gå til vannet kommer ut uten bobler.

3. Ved lufteproblemer må apparatet kjøres i 10 sekunder, deretter slås av. Gjenta prosessen flere ganger.

4. Slå av apparatet.

5. Skru på munnstykket igjen.

Betjening

⚠️FARE

Fare for personskader fra høytrykks-vannstrålen

Fest aldri avtrekkeren og sikkerhetsspaken i inntrykket posisjon.

Ikke bruk høytrykkspistolen hvis sikkerhetsspaken er skadet.

Skyv sikkerhetslåsen til høytrykkspistolen fremover før alt arbeid på apparatet.

Åpne/lukke høytrykkspistolen

1. Åpne høytrykkspistolen: Trykk inn sikkerhetsspaken og avtrekkeren.

2. Lukke høytrykkspistolen: Slipp sikkerhetsspaken og avtrekkeren.

Drift med høytrykk

Apparatet kan brukes stående eller liggende.

Merknad

Apparatet er utstyrt med en trykkbryter. Motoren starter kun hvis høytrykkspistolen er åpnet.

1. Sett apparatbryteren på "l".

2. Lås opp høytrykkspistolen ved å skyve sikkerhetslåsen til høytrykkspistolen bakover.

3. Åpne høytrykkspistolen.

4. For apparat med trykk- og mengderegulering: Still inn arbeidstrykket ved å skru på trykk- og mengde-reguleringen.

Drift med rengjøringsmiddel

Merknad

Det trengs en skumlanse (ekstrautstyr) til drift med rengjøringsmiddel.

ADVARSEL

Helsefare ved feil omgang med rengjøringsmidler

Ta hensyn til sikkerhetshenvisningene på rengjøringsmiddelet.

OBS

Uegnede rengjøringsmidler kan skade apparatet og objektet som skal rengjøres.

Bruk kun rengjøringsmidler som er godkjent av KÄRCHER.

Ta hensyn til doseringsanbefalingene og henvisningene som følger med rengjøringsmiddelet.

Vær sparsommelig i bruken av rengjøringsmidler for å skåne miljøet.

KÄRCHER rengjøringsmidler garanterer at arbeidet skjer uten problemer. Innhent råd eller be om å få tilsendt vår katalog eller våre informasjonsblader om rengjøringsmidlene.

Bilde C

① Skummunnstykke

② Beholder

3 Blendesett

Innblanding av rengjøringsmiddel: 3=høy, 2=middels, 1=lav

④ Sugeslange

⑤ Høytrykkspistol EASY!Force

1. Skru av beholderen.

2. Sett ønsket blender inn i sugeslangen.

3. Fyll rengjøringsmiddel i beholderen.

4. Skru beholderen på skummunnstykket.

5. Ta strålerøret av høytrykkspistolen.

6. Monter skummunnstykket på høytrykkspistolen og trekk det til for hånd.

7. Ta høytrykksspyleren i bruk.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).
2. Spyl det løsnede smusset av med høytrykksstrålen.

Spyle skumlansen

Skumlansen må spyles etter bruk for å unngå avleiringer av rengjøringsmiddel.

1. Skru av beholderen.
2. Hell rester av rengjøringsmiddelet tilbake i leveringsemballasjen.
3. Fyll beholderen med rent vann.
4. Skru beholderen på skummunnstykket.
5. Spyl gjennom skummunnstykket i ca. 1 minutt for å spyle ut restene av rengjøringsmiddelet.
6. Tøm beholderen.

Avbryte driften

1. Lukk høytrykkspistolen, apparatet slås av.
2. Sikre høytrykkspistolen ved å skyve sikkerhetslåsen fremover.

Merknad

Når apparatet slås av, reduseres vantrykket med ca.

70 %. Dermed reduseres kraften til høytrykkspistolen, og apparatets levetid øker.

Fortsette driften

1. Lås opp høytrykkspistolen ved å skyve sikkerhetsläsen bakover.
2. Åpne høytrykkspistolen, apparatet slås på igjen.

Avslutte driften

1. Steng vanntilførselen.
2. Äpne høytrykkspistolen.
3. Skru apparatbryteren til "l" og la apparatet gå i 5 til 10 sekunder.
4. Lukk høytrykkspistolen.
5. Skru apparatbryteren til "0/OFF".
6. Trekk støpselet ut av stikkontakten med tørre hender.
7. Fjern vanntilførselen.
8. Åpne høytrykkspistolen til apparatet er trykkløst.
9. Sikre høytrykkspistolen ved å skyve sikkerhetslåsen fremover.

Oppbevare apparatet

1. Legg strålerøret med høytrykkspistolen på strålerørholderen.
2. Vikle strømledningen rundt kabel-/slangeholderen.
3. Vikle opp høytrykksslangen og heng den over kabel-/slangeholderen.

Frostbeskyttelse

OBS

Frost ødelegger apparatet hvis det ikke er helt tomt for vann.

Oppbevar apparatet på et frostfritt sted.

Hvis frostfri oppbevaring ikke er mulig:

1. Tapp ut vannet.
2. Pump vanlig frostbeskyttelsesmiddel gjennom apparatet.
3. Kjør apparatet i maks. 1 minutt til pumpen og ledningene er tomme.

Merknad

Bruk vanlig frostbeskyttelsesmiddel basert på glykol for biler. Ta hensyn til håndteringsforskriftene fra produsenten av frostbeskyttelsesmiddel.

Transport

⚠FORSIKTIG

Fare for personskader, fare for materielle skader

Ta hensyn til apparatets vekt under transport.

OBS

Fare for materielle skader

Beskytt avtrekkeren på høytrykkspistolen mot skader.

1. For transport over lengre strekninger trekker du apparatet bak deg etter skyvehändtaket.
2. I trapp: trekk apparatet opp trinn for trinn.
3. Sikre apparatet så det ikke kan skli eller velte iht. de gyldige retningslinjene ved transport i kjøretøy.

Transportholder for flaterenser eller rotormunnstykke

1. Sett tilkoblingsstussen til flaterenseren eller rotormunnstykket på transportholderen på rørrammen.
2. Skru overfalsmutteren på omtrent 1 omdreining.

Lagring

⚠FORSIKTIG

Fare for personskader, fare for materielle skader.

Ta hensyn til apparatets vekt ved lagring.

1. Oppbevar apparatet kun innendørs.

Stell og vedlikehold

⚠️FARE

Fare for personskade ved å la maskinen gå uten tilsyn og ved elektrisk støt.

Slå apparatet av før alt arbeid og trekk ut støpselet.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt. Snakk med dem for råd.

Før hver bruk

1. Kontroller strømledningen for skader, skadet ledning må skiftes ut av en autorisert kundeservice eller et elektrofirma.
2. Kontroller høytrykksslangen for skader, skadde høytrykksledninger må skiftes ut.
3. Kontroller om apparatet er tett. 3 dråper vann per minutt er tillatt. Hvis det lekker mer enn det, må du kontakte kundeservice.

Ukentlig

1. Rengjør silen i vanntilkoblingen.

Rengjøre silen i vanntilkoblingen

1. Skru av overfalsmutteren.
2. Trekk ut slangestussen med sil.
3. Rengjør silen på utsiden og skyll av den. Merk: Orienter sekskanten til slangestussen med apparatets tilkobling.
4. Sett inn slangestussen med sil.
5. Trekk til overfalsmutteren.

Hver 500. driftstime, minst årlig

1. La kundeservice utføre vedlikehold på apparatet.
2. Skift olje.

Skifte olje

Merknad

For oljemengde og -typer, se avsnittet "Tekniske spesifikasjoner"

1. Skru ut 4 skruer.
2. Ta av apparatdekselet. Bilde D
3. Sving oljetappeslangen nedover og hold den over en oppsamlingsbeholder.
4. Trekk proppen ut av oljetappeslangen.
5. Ta av lokket.
6. Ta skumstoffet ut av oljetanken.
7. Vent til oljen har rent helt ut. Bilde E
8. Sett proppen inn i oljetappeslangen.
9. Sving oljetappeslangen opp og sett den på plass.
10. Fyll på med oppmålt oljemengde.
11. Sett skumstoffet inn i oljetanken.
12. Sett på lokket og trykk det på plass. Bilde F

Utbedring av feil

⚠️FARE

Fare for personskade ved å la maskinen gå uten tilsyn og ved elektrisk støt.

Slå apparatet av før alt arbeid og trekk ut støpselet. La autorisert kundeservice kontrollere de elektriske komponentene og reparere dem.

Oppsøk en autorisert kundeservice ved feil som ikke er oppført i dette kapittelet, i tvilstilfeller og når det uttrykkelig oppfordres til det.

• Kontroller strømledningen for skader.
• Kontroller nettspenningen.
• Hvis apparatet er overopphetet: a Sett apparatbryteren på "0". b La apparatet avkjøles i minst 15 minutter. c Sett apparatbryteren på "1".
• Oppsøk kundeservice ved elektrisk feil.

Apparatet bygger ikke opp trykk

• Kontroller størrelsen på munnstykket, nødvendige størrelser finner du i kapittelet "Tekniske spesifikasjoner".
• Luft ut apparatet, se kapittelet "Lufte ut apparatet".
• Rengjør silen i vanntilkoblingen.
• Kontroller vanntilløpsmengden, for nødvendig mengde, se kapittelet "Tekniske spesifikasjoner".
  • Rengjør munnstykket.
• Oppsøk kundeservice ved behov.

Pumpen er ikke tett

Opp til 3 dråper vannlekkasje per minutt er tillatt.

- Ved større lekkasje må apparatet kontrolleres av kundeservice.

Pumpen banker

- Kontroller at vannledningen er tett.

- Luft ut apparatet, se kapittelet "Lufte ut apparatet".

- Oppsøk kundeservice ved behov.

For lav innblanding av rengjøringsmiddel

• Etterfyll beholderen til skummunnstykket.
• Sett en større blende på sugeslangen.
• Kontroller sugeslangen og skummunnstykket for avleiringer av rengjøringsmiddel. Fjern avleiringer med lunkent vann.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske spesifikasjoner

		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Landsspesifikke varianter
Land EU CH EU GB
Elektrisk tilkobling
Nettspenning	V	230	230	230	230-240
Fase	~	1	1	1	1
Frekvens	Hz	50	50	50	50
Tilkoblingskapasitet	kW	3,1 2,3 3,3 3,1
Beskyttelsesgrad		IPX5	IPX5	IPX5	IPX5
Nettsikring (treg)	A	16	10	16	13
Skjøteledning 30 m	mm^2	2,5 2,5	2,5 2,5
Vanntilkobling
Tilførselstrykk (maks.)	MPa	1	1	1	1
Tilførselstemperatur (maks.)	°C	60	60	60	60
Tilførselsmengde (min.)	l/min	13	13	13	13
Innsugingshøyde (maks.)	m	0,5 0,5 0,5 0,5
Effektspesifikasjoner apparat
		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Dysestørrelse på standarddysen 033 038 034 045
Driftstrykk MPa 15 12 16 12
Driftsovertrykk (maks.) MPa 22,5 18 24 18
Transportmengde, vann l/min 9,3 9,6 9,9 11,7
Rekylkraften til høytrykkspistolen N 28,6 28,6 30,0 29,5
Mål og vekt
Gjennomsnittlig driftsvekt	kg	33 33 42 43
Lengde	mm	460 460 460 460
Bredde	mm	420 420 420 420
Høyde	mm	970 970 970 970
Oljemengde	l 0,25 0,25	0,35 0,35
Oljetyper	Type	15W40	0W40	0W40	0W40
Registrerte verdier mht. EN 60335-2-79
Hånd-arm-vibrasjonsverdi	m/s^2	2,4 2,4 2,8	2,8
Usikkerhet K	m/s^2	0,7 0,7 0,9	0,9
Lydtrykknivå	dB(A)	74 74 74 72
Usikkerhet K_pA	dB(A)	3	3	3	3
Lydeffektnivå L_WA + usikkerhet K_WA	dB(A)	90	90	89	88
		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Landsspesifikke varianter
Land		EU EU EU EU
Elektrisk tilkobling
Nettspenning	V	230 400 400 400
Fase	~	1	3	3	3
Frekvens	Hz	50 50 50 50
Tilkoblingskapasitet	kW	3,4 4,2 4,2 4,6
Beskyttelsesgrad		IPX5 IPX5 IPX5		IPX5
Nettsikring (treg)	A	16	16	16	16
Skjøteledning 30 m	mm^2	2,5 2,5 2,5	2,5
Vanntilkobling
Tilførselstrykk (maks.)	MPa 1	1	1	1
Tilførselstemperatur (maks.)	°C	60 60 60 60
Tilførselsmengde (min.)	l/min 15 15 15 16
Innsugingshøyde (maks.)	m	0,5	0,5	0,5	0,5
Effektspesifikasjoner apparat
Dysestørrelse på standarddysen 043 042 040 042
Driftstrykk MPa 14 16 17 18
Driftsovertrykk (maks.) MPa 21 24 25,5 27
Transportmengde, vann	l/min	11,5	11,6	11,6	12,5
Rekylkraften til høytrykkspistolen N 32,3 34,5 35,5 41,8
Mål og vekt
Gjennomsnittlig driftsvekt	kg	42 43 36 45
Lengde	mm	460 460 460 460
Bredde	mm	420 420 420 420
Høyde	mm	970 970 970 970
Oljemengde	l 0,35 0,35	0,20 0,35
		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Oljetyper Type 0W40 SAE 90 SAE 90 SAE 90
Registrerte verdier mht. EN 60335-2-79
Hånd-arm-vibrasjonsverdi m/s	^2	2,7 2,4 3,0 2,3
Usikkerhet K m/s	^2	0,8 0,7 0,8 0,7
Lydtrykknivå dB(A) 68 70 79 75
Usikkerhet K_pA	d	B	(	A	)
Lydeffektnivå L_WA + usikkerhet K_WA	d	B	(	A	) 8

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.150-xxx

Type: 1.151-xxx

Type: 1.524-xxx

Gjeldende EU-direktiver

2000/14/EF

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
