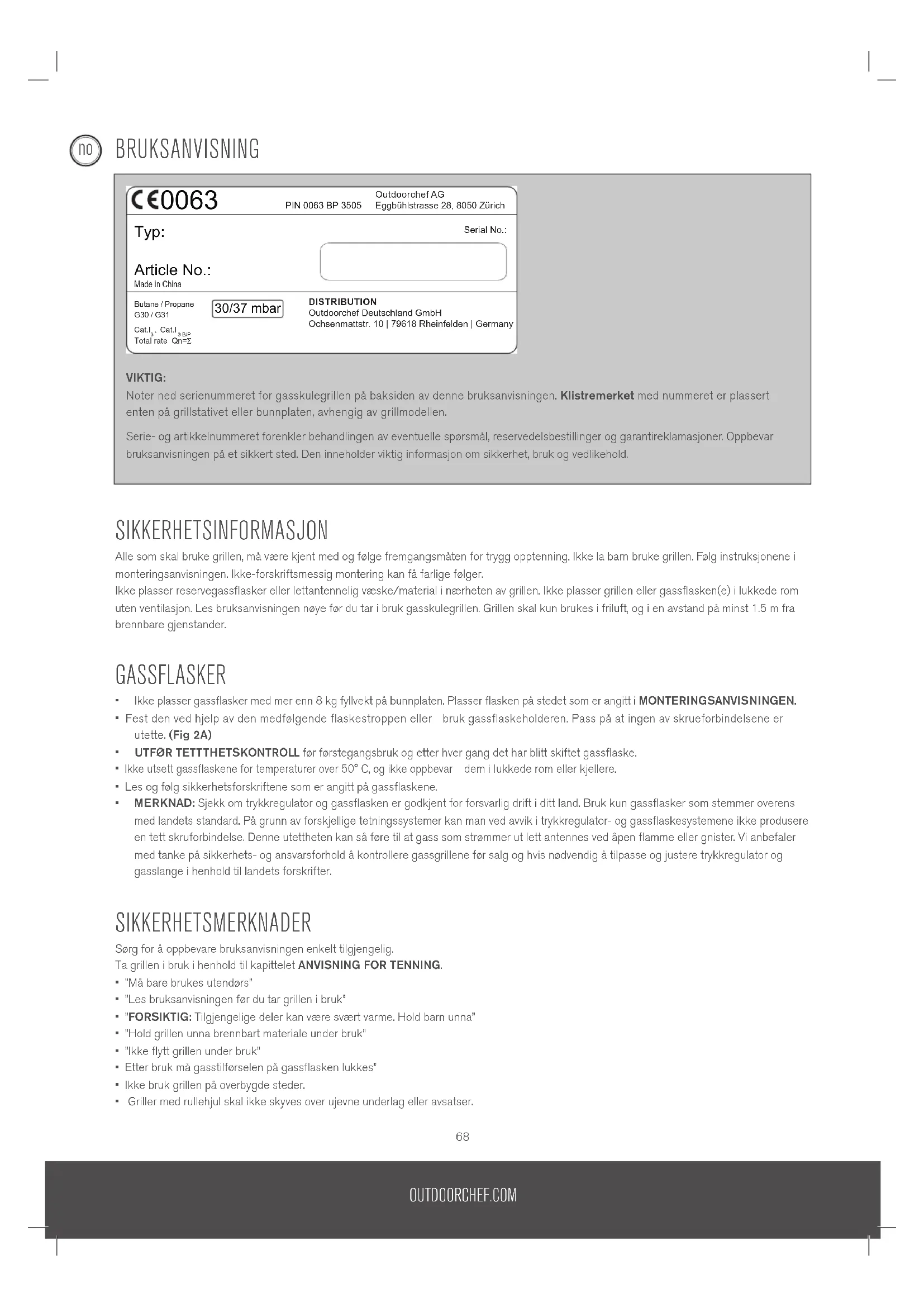

BRUKSANVISNING Ascona 570 Outdoor Chef

3. Luk for gastilførslen på gasflasken.

3. Luk for gastilførslen på gasflasken.

2. Luk for gastilførslen på gasflasken.

• 3 år ved alle dele i rustfrit stål mod rust eller smeltning.

BRUKSANVISNING SIKKERHETSINFORMASJON Alle som skal bruke grillen, må være kjent med og følge fremgangsmåten for trygg opptenning. Ikke la barn bruke grillen. Følg instruksjonene i monteringsanvisningen. Ikke-forskriftsmessig montering kan få farlige følger. Ikke plasser reservegassflasker eller lettantennelig væske/material i nærheten av grillen. Ikke plasser grillen eller gassflasken(e) i lukkede rom uten ventilasjon. Les bruksanvisningen nøye før du tar i bruk gasskulegrillen. Grillen skal kun brukes i friluft, og i en avstand på minst 1.5 m fra brennbare gjenstander. GASSFLASKER

• Ikke plasser gassflasker med mer enn 8 kg fyllvekt på bunnplaten. Plasser flasken på stedet som er angitt i MONTERINGSANVISNINGEN.
• Fest den ved hjelp av den medfølgende flaskestroppen eller bruk gassflaskeholderen. Pass på at ingen av skrueforbindelsene er utette. (Fig 2A)
• UTFØR TETTTHETSKONTROLL før førstegangsbruk og etter hver gang det har blitt skiftet gassflaske.
• Ikke utsett gassflaskene for temperaturer over 50° C, og ikke oppbevar dem i lukkede rom eller kjellere. • Les og følg sikkerhetsforskriftene som er angitt på gassflaskene.
• MERKNAD: Sjekk om trykkregulator og gassflasken er godkjent for forsvarlig drift i ditt land. Bruk kun gassflasker som stemmer overens med landets standard. På grunn av forskjellige tetningssystemer kan man ved avvik i trykkregulator- og gassflaskesystemene ikke produsere en tett skruforbindelse. Denne utettheten kan så føre til at gass som strømmer ut lett antennes ved åpen flamme eller gnister. Vi anbefaler med tanke på sikkerhets- og ansvarsforhold å kontrollere gassgrillene før salg og hvis nødvendig å tilpasse og justere trykkregulator og gasslange i henhold til landets forskrifter. SIKKERHETSMERKNADER Sørg for å oppbevare bruksanvisningen enkelt tilgjengelig.Ta grillen i bruk i henhold til kapittelet ANVISNING FOR TENNING.• ”Må bare brukes utendørs”• ”Les bruksanvisningen før du tar grillen i bruk”• ”FORSIKTIG: Tilgjengelige deler kan være svært varme. Hold barn unna”• ”Hold grillen unna brennbart materiale under bruk”• ”Ikke flytt grillen under bruk”• Etter bruk må gasstilførselen på gassflasken lukkes”• Ikke bruk grillen på overbygde steder.• Griller med rullehjul skal ikke skyves over ujevne underlag eller avsatser.VIKTIG: Noter ned serienummeret for gasskulegrillen på baksiden av denne bruksanvisningen. Klistremerket med nummeret er plassert enten på grillstativet eller bunnplaten, avhengig av grillmodellen. Serie- og artikkelnummeret forenkler behandlingen av eventuelle spørsmål, reservedelsbestillinger og garantireklamasjoner. Oppbevar bruksanvisningen på et sikkert sted. Den inneholder viktig informasjon om sikkerhet, bruk og vedlikehold. Total rate Qn=Σ Typ: PIN 0063 BP 3505Outdoorchef AGEggbühlstrasse 28, 8050 Zürich

• Vri gassreguleringsknappen til når du er ferdig å grille, og steng av gasstilførselen på gassflasken.

• Når du skal skifte gassflaske, må du passe på at gassreguleringsknappen er satt til og gasstilførselen på gassflasken er stengt. VIKTIG: Kontroller at det ikke befinner seg tennkilder i nærheten.

• Utfør TETTHETSKONTROLL av tilkoblingene (følg anvisningen) etter hver gang det har blitt skiftet gassflaske.

• Ved mistanke om lekkasje, vrir du gassreguleringsknappen til , og stenger gasstilførselen på gassflasken. Kontakt en autorisert gassgrillforhandler for å få kontrollert de gassførende delene.

• Skift gasslangen umiddelbart hvis den viser tegn på skade eller slitasje. Slangen skal være uten knekker og rifter. Husk å slå av gassreguleringsknappen og stenge gasstilførselen før du fjerner slangen.

• Skift slangen og gasstrykkregulatoren etter en brukstid på 3 år. Pass på at gasstrykkregulatoren og slangen innfrir de relevante EN-standardene (gass trykkregulator EN 16129 / gasslange EN 16436).

• Gasslangen skal ha en lengde på mellom 90 og 150 cm.

• Ikke blokker den store, runde luftinntaksåpningen i bunnen av fatet eller lufteventilene i lokket. Ikke lukk eller dekk til ventilasjonsåpningene i gassflaskerommet.

• ”Ikke foreta noen endringer på grillen”

• Ikke utfør endringer på gasskranen, tennsikringen, brenneren eller andre deler av grillen. Kontakt fagkyndig hjelp ved mistanke om feilfunksjon.

• Grillen leveres med egnet gasslange og gasstrykkregulator. Hold gasslangen unna den varme overflaten på grillen. Ikke vri slangen. Hvis grillen er utstyrt med slangeholder, må slangen festes i denne.

• Slangen og regulatoren innfrir de nasjonale forskriftene og de relevante EN-standardene (gass trykkregulator EN 16129 / gasslange EN 16436).

• Kontakt en fagforhandler hvis det ikke er mulig å oppnå full effekt og det foreligger mistanke om at gasstilførselen kan være blokkert.

• Grillen skal kun brukes på fast og stabilt underlag. Ikke plasser grillen på tregulv eller andre brennbare overflater mens d en er i bruk. Hold grillen unna brennbare materialer.

• Hvis grillen har granittplate, passer du på så denne ikke får temperatursjokk.

• Ikke oppbevar grillen i nærheten av lettantennelig væske eller material.

• Legg trekk over grillen når den er avkjølt og ikke skal brukes. Du får kjøpt egnede trekk hos grillforhandleren.

• Ta av trekket etter kraftig regn for å unngå at det danner seg fuktighet. TETTHETSKONTROLL ADVARSEL Sørg for at det ikke befinner seg tennkilder (eller at noen røyker) i nærheten når du utfører tetthetskontrollen. Utfør kontrollen i friluft, og ikke bruk en brennende fyrstikk eller åpen ild.

1. Kontroller at gassreguleringsknappen er satt til .

2. Åpne gasstilførselen på flasken, og pensle en såpeløsning bestående av 50 % flytende såpe og 50 % vann på alle gassførende deler (tilkoblingen på gassflasken / gasstrykkregulatoren / gasslangen / gassinntaket / tilkoblingen på ventilen). Du kan også bruke en spesialspray for oppdaging av lekkasjer. (Fig 2B) 3. Hvis det danner seg bobler i såpeløsningen, tyder det på lekkasje. VIKTIG: Ikke bruk grillen før alle lekkasjene er utbedret. Lukk gasstilførselen på gassflasken.

4. Fjern lekkasjene ved å stramme tilkoblingene (om mulig) eller skifte ut defekte deler.

5. Gjenta trinn 1 og 2.

6. Kontakt en fagforhandler hvis det ikke er mulig å tette igjen lekkasjen.

MERKNAD: Utfør TETTHETSKONTROLL hver gang du kobler til eller skifter gassflaske, og når grillsesongen starter.OUTDOORCHEF.COM

KULAS BRENNERSYSTEM Modeller med ringbrenner (Fig 1A) Ringbrenneren har størst effekt på trinn , og lavest effekt på . Modeller med to ringbrennere (Fig 1B) Den store ringbrenneren har størst effekt på trinn , og lavest effekt på . Den er beregnet på middels høye og høye temperatur. Den lille ringbrenneren er designet for tilberedning av mat ved lave temperaturer, og kan kun reguleres i liten grad. Forskjellen mellom og er ikke synlig. Den lille ringbrenneren når en temperatur på ca. 100–120° C. Varmetrinn og tenning : AV : lav effekt : middels effekt : høy effekt : Tenning : Tenner Posisjonering av EASY FLIP-trakten EASY FLIP-trakten i Direkte-posisjon EASY FLIP-trakten i Indirekte-posisjonOUTDOORCHEF.COM

1. Rengjør alle deler som kommer i kontakt med næringsmidler.

2. Kontroller de gassførende delene slik det beskrives i kapitlet TETTHETSKONTROLL. Dette skal gjøres selv om gasskulegrillen ble levert ferdig montert fra forhandleren.

3. La grillen brenne seg ut i ca. 20–25 minutter på trinn

2. Åpne grillokket. FORSIKTIG: Ikke tenn opp grillen med lokket på.

2. Åpne grillokket. FORSIKTIG: Ikke tenn opp grillen med lokket på.

3. Åpne gasstilførselen på gassflasken.

4. Trykk på gassreguleringsknappen og vri den mot urviseren til

. Trykk flere ganger på den røde tennknappen inntil gassen antennes. (Fig 1F) 5. Hvis gassen ikke antennes i løpet av 3 sekunder, vrir du gassreguleringsknappen til . Vent i 2 minutter, slik at den ikke-antente gassen kan fordunste. Gjenta deretter punkt 4. 6. Hvis det etter tredje forsøk fortsatt ikke er mulig å få fyr på grillen, sjekker du mulige årsaker (se avsnittet FEILSØKING).OUTDOORCHEF.COM

EASY FLIP-TRAKTSYSTEMET GJØR ÉN GRILL OM TIL TO EASY FLIP-trakten er selve juvelen i gasskulegrillen OUTDOORCHEF, og et kroneksempel på ekte innovasjonskunst. EASY FLIP-trakten gjør det mulig å bytte fra direkte til indirekte varmefordeling på sekunder. Samtidig fungerer den som intelligent varmeskjold, og hindrer farlig fettbrann og uønsket røykutvikling. Når du vil skifte fra direkte til indirekte grilling, koking eller baking, er det bare å vri EASY FLIP-trakten.

BRUKSANVISNING FOR GASSKULEGRILLEN

Så enkelt er det: 1. Sett EASY FLIP-trakten i ønsket posisjon. FORSIKTIG: Bruk varmebestandige grillvotter når du endrer traktposisjonen under grilling. MERKNAD: Når man griller på nivå må man ha lokket åpent. Bare på nivå – kan man også grille med lokket lukket.

Indirekte varme Steker eller hele kyllinger: Takket være EASY FLIP-trakten er det ikke lenger nødvendig å snu større kjøttstykker under grilling. Varmen fra gassbrenneren stiger opp langs innsiden av grillkula, og fordeler seg jevnt i hele kula. Plasser grillmaten på den forvarmede grillristen

og legg på lokket. La det være litt avstand mellom de enkelte kjøttstykkene. Når du legger på lokket, brunes grillmaten jevnt fra alle sider, og steken holder seg saftig. OUTDOORCHEF GOURMET CHECK-kjernetemperaturmåleren sørger for perfekt resultat også for store steker. Direkte varme Små kjøttstykker som f.eks. biffer, koteletter og pølser: Plasser grillmaten midt på den forvarmede grillristen, og stek kort uten lokk. Flytt deretter grillmaten ut mot kantene, still ned varmen , og stek videre med lokket på. Vi anbefaler støpejernsplaten fra OUTDOORCHEF for optimalt resultat når du lager mat som kun skal stekes kort. Riktig tilbehør hjelper deg å få maksimalt ut av OUTDOORCHEF. Slipp løs kreativiteten og eksperimenteringsgleden enten du griller, koker eller baker Besøk OUTDOORCHEF.COM for å finne tilgjengelig tilbehør til grillen din eller se OUTDOORCHEF-grilltidtabellene for de enkelte grillene.

GRILLE PÅ EKSTRAFLATEN

Varm opp grillen på maks. styrke i ca. 10 minutter. Legg grillmaten på grillristen, og still inn temperaturen etter ønske fra – .

3. Avkjøl og rengjør grillen.

4. Dekk til grillen med et egnet trekk.

RENGJØRING Det trengs kun minimal rengjøring mellom hver grilling, ettersom mesteparten av fettet enten fordunster eller havner i dryppskålen. Ved sterk tilsmussing lar du grillen kjøre på maks. effekt i ca. 10 minutter. Bruk en grillbørste med messingbørster (ikke stål) for å rengjøre trakten og risten. For en grundigere rengjøring, bruk OUTDOORCHEF BARBECUE CLEANER. Løse rester kan eventuelt fjernes med såpevann og en grytesvamp av nylon. VIKTIG: La grillen tørke godt (brenne ut) på trinn etter hver grundig rengjøring.

VIKTIG: grillen må ikke benyttes mens OUTDOORCHEF CHEF CLEANER er i bruk. Bruk hansker og briller for å beskytte deg. Spray grillen eller tilbehøret mens den/det ennå har litt varme i seg, og la virke i 10 minutter til skummet har løst seg opp. Ved behov kan du etterrengjøre med en egnet grillbørste eller en nylonsvamp. Skyll deretter grundig med vann og tørk delene. FORSIKTIG: Ikke egnet for overflater av tre eller plast eller pulverlakkerte overflater.OUTDOORCHEF.COM

• Kontroller alle gassførende deler minst to ganger per år, og etter hver lengre oppbevaring. Edderkopper og andre insekter kan føre til tilstoppinger som må fjernes før grillen tas i bruk.

• Hvis grillen ofte skyves over ujevnt underlag, kontrollerer du fra tid til annen at alle skruene sitter godt fast.

• Utfør TETTHETSKONTROLL før du tar i bruk igjen grillen etter lengre tids stillstand. Kontakt gassleverandøren eller forhandleren hvis du er i tvil.

• For å unngå rustskader er det viktig at du smører inn alle metalldeler før du setter bort grillen for lengre tid.

• Se etter rifter, knekker eller andre skader på gasslangen minst én gang i løpet av grillsesongen, og når grillen ikke har vært i bruk på lengre tid. Hvis gasslangen er skadet, skifter du den umiddelbart slik det beskrives i kapitlet SIKKERHETSMERKNADER.

• Vi anbefaler følgende for å sikre at du får glede av grillen lengst mulig:

• Behandle alle tredeler med treolje én gang i året for å motvirke sprekkdannelse.

• Dekk over den avkjølte grillen med et egnet OUTDOORCHEF-trekk for å beskytte den mot vær og vind.

• Ta av trekket etter regn for å unngå at det danner seg fuktighet. Du får kjøpt egnede trekk hos grillforhandleren. FEILSØKING Brenneren antennes ikke:

• Kontroller at gasstilførselen på gassflasken er åpnet.

• Forsikre deg om at batteriet er satt inn riktig (griller med elektrisk tenning).

1. Garanti og forbindelse til kjøpers andre rettigheter

Ved kjøp av dette OUTDOORCHEF -produktet hos en autorisert forhandler får du som privat sluttkunde (forbruker) en produsentgaranti fra Outdoorchef AG (”OC”). Produsentgarantien gir deg garantikrav mot kausjonisten i samsvar med denne avtalen. Garantikrav gjelder i tillegg til dine andre kontrakts- messige eller juridiske rettigheter. Disse andre rettighetene blir ikke utelukket eller begrenset av denne garantien. Derfor kan du også gjøre andre kontraktsmessige eller juridiske krav gjeldende mot aktuelle skyldnere. Dermed berøres f.eks. krav iht. forbrukerloven ikke av denne garantien. Som kjøper er det spesielt også mulig for deg å håndheve kontraktsgarantikrav mot din selger. Slik kan for eksempel en kjøpekontrakt oppheves bare mot selgeren, men ikke innenfor rammene av denne garantien mot OC.

2. Deltakende og garantivilkår

Garantisten er OC. Garantien er gjeldende for alle sluttbrukere som kjøper et nytt produkt hos autorisert forhandler til private formål. Kjøpet be- kreftes med fremlegging av kjøpskvittering. Et kjøp til privat bruk foreligger når produktet er kjøpt av en fysisk person til formål som hovedsakelig verken er knyttet til kommersiell eller selvstendig yrkesaktivitet. Hvis et garantikrav anerkjennes du må legge frem et garantikrav hos garantisten innen to måneder. Hvis ikke, blir ethvert garantikrav foreldet. For åpenbare feil starter denne foreldelsesfristen når produktet mottas. OC anbefaler derfor å kontrollere produktet grundig for feil når det mottas.

Garantien gjelder fra kjøpsdatoen og garanteres i følgende tilfeller, med mindre det foreligger noen faktiske eksklusjoner i henhold til punkt 4:

• 3 års garanti mot gjennomrusting for den emaljerte kulen (underdel og lokk).

• 3 års garanti mot gjennomrusting/smelting for den emaljerte grillristen.

• 3 års garanti mot gjennomrusting/smelting for deler i rustfritt stål.

• Feil på emaljen før første gangs bruk

• 2 års garanti mot alle andre produksjons- og materialfeil Rimelige uregelmessigheter, fargeforskjeller i emaljen eller mindre feil som produksjonsrelaterte støttepunkter på nedre kant av lokket eller på oppheng som ikke er av betydning for funksjonen og for deg som kunde, regnes ikke som en defekt.OUTDOORCHEF.COM

I en garantisak vil OC etter eget valg skifte ut og erstatte de skadede eller defekte delene eller hele produktet. Så sant det er rimelig for deg som kunde, kan produktet også bli byttet ut med en tilsvarende grill av nyere modell, f.eks. en etterfølger-modell. Så sant funksjonaliteten til produktet ikke blir påvirket av en feil, og i den grad det er rimelig for deg som kunde, kan du bli tilbudt tilstrekkelig økonomisk kompensasjon i stedet for reparasjon. Det består ikke noe krav på erstatning eller annen kompensasjon mot OC for varigheten av garantiperioden (kontroll og eventuell erstatning). Ut- førelse av garantiytelser gir ikke forlenget eller ny garantitid. Erstattede deler beholdes av OC. Hvis produktet byttes, starter garantitiden pånytt. Eventuelle ytterligere krav mot garantisten dekkes ikke av denne garantien. Dine krav på annet rettsgrunnlag blir imidlertid dermed ikke uteluk- ket eller begrenset (se også ovenfor 1).

• Defekter og/eller skader pga. feil eller ikke tiltenkt bruk, særlig grunnet manglende overholdelse av bruksanvisningen, sikkerhetsanvisnin- gene eller drifts-/vedlikeholdsanvisningene (for eksempel bruk av Outdoor-griller innendørs, skader fra feil montering, feil rengjøring av de emaljerte overflatene på trakten eller grillristen, ikke gjennomført lekkasjetest dersom dette er anbefalt i bruksanvisningen, bruk av skadelige kjemikalier, misbruk osv.).

• Defekter og/eller skader dersom disse oppstår fra inngrep eller reparasjoner utført av personer som ikke er autorisert av OC.

• Defekter og/eller skader fra ødeleggende påvirkning fra uvær (for eksempel hagl eller lynnedslag).

• Defekter og/eller skader som skyldes hærverk eller forsettlig eller uaktsom skade i den utstrekning det ikke er forårsaket av OC.

• Defekter og/eller skader påført under transport til kjøper, med mindre transport har blitt arrangert av garantisten.

• Feil og/eller skader som skyldes force majeure.

• Defekter og/eller skader på grunn av slitasje i profesjonell bruk til kommersielle formål (f.eks. bruk i hotell eller restaurant).

+ (28/30/37 mbar) Elektrisk tenning Den elektriske tenningen drives med et 1.5-volts AAA-batteri (LR03). Merknad om temperaturvisningen Den viste termometertemperaturen har et slingringsmonn på +/- 10 %. Nettside Besøk OUTDOORCHEF.COM for mer informasjon, tips og triks, oppskrifter og annet som er nyttig å vite om OUTDOORCHEF-produk- tene.OUTDOORCHEF.COM
